EVGA SuperNOVA 750 G3 operation manual

Download

Page 1

GOLD

Page 2

Page 3

Table of Contents

750W / 850W / 1000W GOLD

Power Supply User Manual

Introduction..................................................................................................

Safety Information........................................................................................

What’s in the box.........................................................................................

Features........................................................................................................

Installation....................................................................................................

Q&A...............................................................................................................

SuperNOVA 750G3 Cable Configuration.....................................................

SuperNOVA 750G3 Specifications...............................................................

SuperNOVA 850G3 Cable Configuration.....................................................

SuperNOVA 850G3 Specifications...............................................................

SuperNOVA 1000G3 Cable Configuration..................................

SuperNOVA 1000G3 Specifications.............................................................

.................

English

Page 4

750W / 850W / 1000W GOLD

Power Supply User Manual

Introduction: Premium Power

Introducing The EVGA SuperNOVA G3 line. These new power supplies have a redesigned Hydraulic-Dynamic Bearing fan which has an extremely long lifespan, and near silent operation compared with Double Ball Bearing. Also, the EVGA SuperNOVA G3 power supply lineup has improved performance and less ripple, giving you the ultimate in high performance. All this delivered in a compact 150mm chassis length, proving that good things can sometimes come in small packages.

SuperNOVA 750G3 SuperNOVA 850G3 SuperNOVA 1000G3

Safety Information

WARNING1: This unit has no user-serviceable parts inside. Opening the casing presents a risk of electrocution and will void the product’s warranty. EVGA will not be responsible for any result of improper use, including but not limited to, any use of the product outside of its intended purpose or use inconsistent with the warranty terms available online. (Warranty information is available at www.evga.com/support/warranty and this manual is available at www.evga.com/manuals).

Only use included cables or cables purchased from EVGA.com that are specifically labeled for your PSU. Using incorrect

WARNING2:

cables runs the risk of catastrophic failure.

What’s in the Box

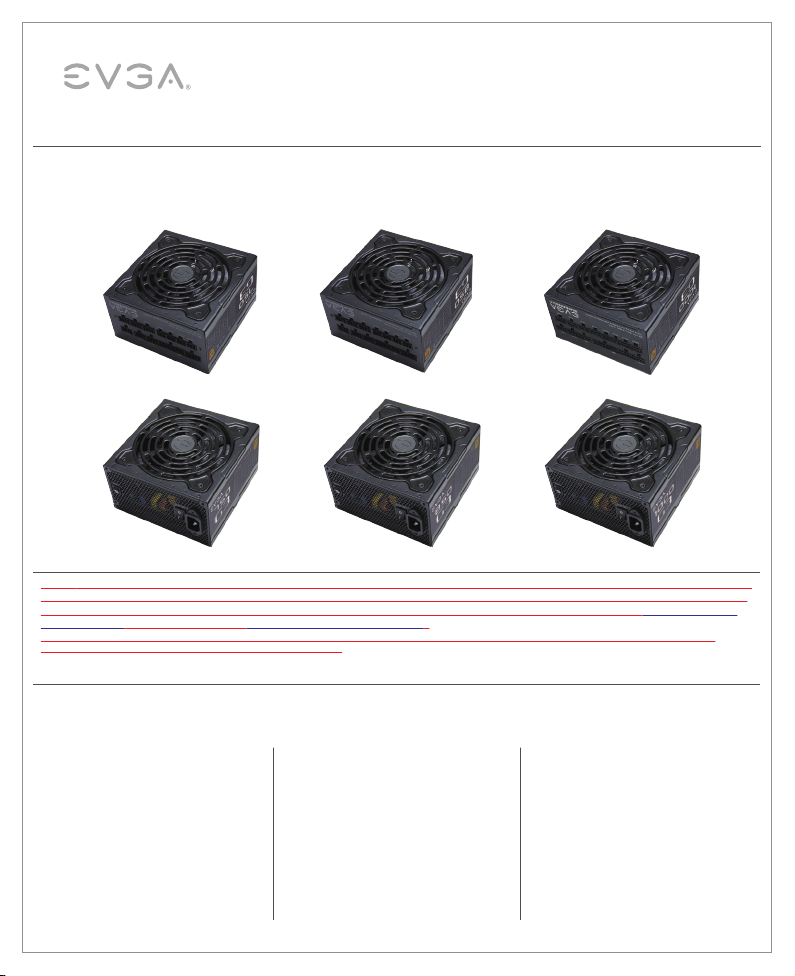

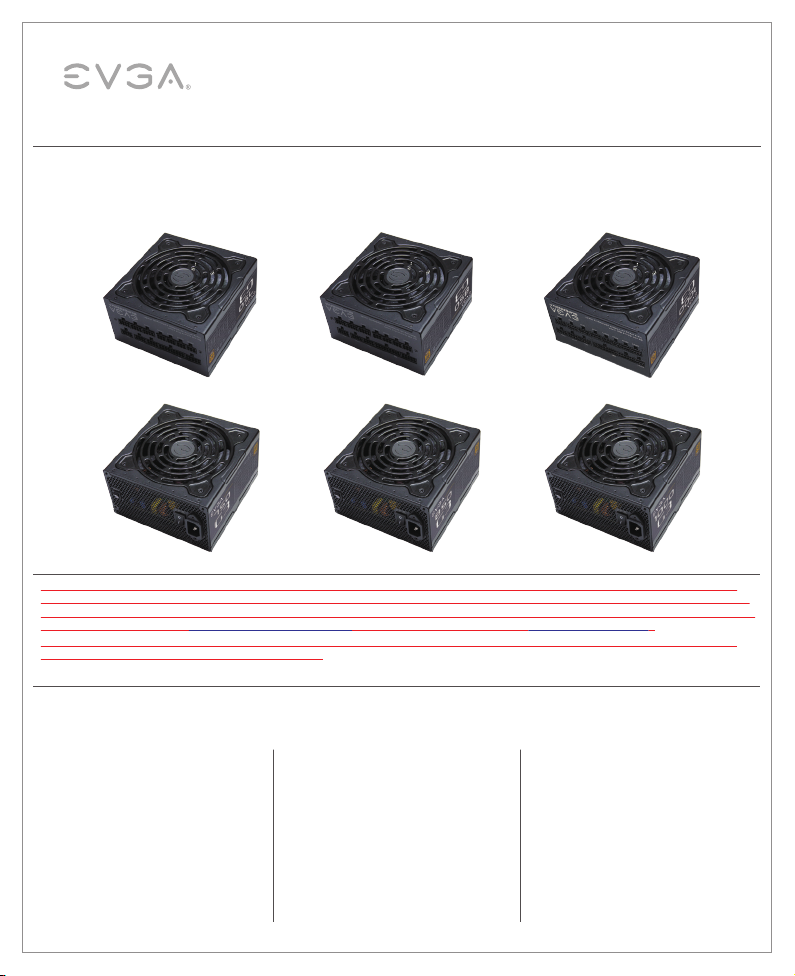

Included with your EVGA SuperNOVA 750G3/850G3/1000G3 power supply are the following items for proper installation and optional testing:

750G3 850G3

(1) EVGA Power Supply (1) EVGA Manual (4) Mounting Screws (1) EVGA PSU Tester (24-Pin) (1) EVGA Cable Bag (1) 24-Pin ATX Cable (2) 8(4+4)-Pin EPS/ATX 12V CPU Cables (2) 8(6+2)-Pin PCI-E VGA Cables (2) 2 x 8(6+2)-Pin PCI-E VGA Cables (3) 3 SATA Cables (1) 4 Molex Cable (1) Molex to FDD Adapter (1) Power Cord Cable (optional)

English

(1) EVGA Power Supply (1) EVGA Manual (4) Mounting Screws (1) EVGA PSU Tester (24-Pin) (1) EVGA Cable Bag (1) 24-Pin ATX Cable (2) 8(4+4)-Pin EPS/ATX 12V CPU Cables (2) 8(6+2)-Pin PCI-E VGA Cables (3) 2 x 8(6+2)-Pin PCI-E VGA Cables (4) 3 SATA Cables (1) 4 Molex Cable (1) Molex to FDD Adapter (1) Power Cord Cable (optional)

1000G3

Page 5

750W / 850W / 1000W GOLD

Power Supply User Manual

Features

STABLE POWER

The G3 series has outstanding electrical performance with ultra stable voltage and extremely clean power

output. This can help you achieve the highest possible overclock (optional) and provide the most stable and

reliable power to all components. The G3 series also has high efficiency up to 90% (115VAC) / 92%

(220VAC~240VAC) efficiency and is 80 PLUS

ECO THERMAL CONTROL SYSTEM

The EVGA ECO Intelligent Thermal Control System provides silent operation at low loads, improved efficiency and longer life span of the fan. Enabled by a simple switch directly on the power supply, the “No Fan Spin” feature is ideal for users looking to reduce ambient noise overall. Save on energy costs and unnecessary fan usage with the EVGA ECO Thermal Control System.

TOP QUALITY PROTECTIONS

The G3 series comes equipped with the most comprehensive protection set possible, including Over Voltage Protection (OVP), Under Voltage Protection (UVP), Over Power Protection (OPP), Short Circuit Protection (SCP), Over Current Protection (OCP), and Over Temperature Protection (OTP). This product is also covered by an exceptional 10-year warranty and EVGA’s legendary customer service and support.

SUPERIOR BUILD QUALITY

The G3 series is built to the highest standards, using 100% Japanese capacitors rated at 105 degrees Celsius and high quality brand-name semiconductor components for the highest performance and reliability. The Ultra Quiet 130mm Hydraulic Dynamic Bearing fan provides adequate cooling to allow near silent operation.

MODULAR DESIGN

Reduce clutter in the case, improve ambient temperatures with better airflow overall and provide a clean look to any system. Modular PSU designs allow the user to disconnect the cables from the power supply side if they are not needed for the specific configuration. This can help free up space inside the case and improve cable

management as well as airflow throughout the system.

GOLD certified.

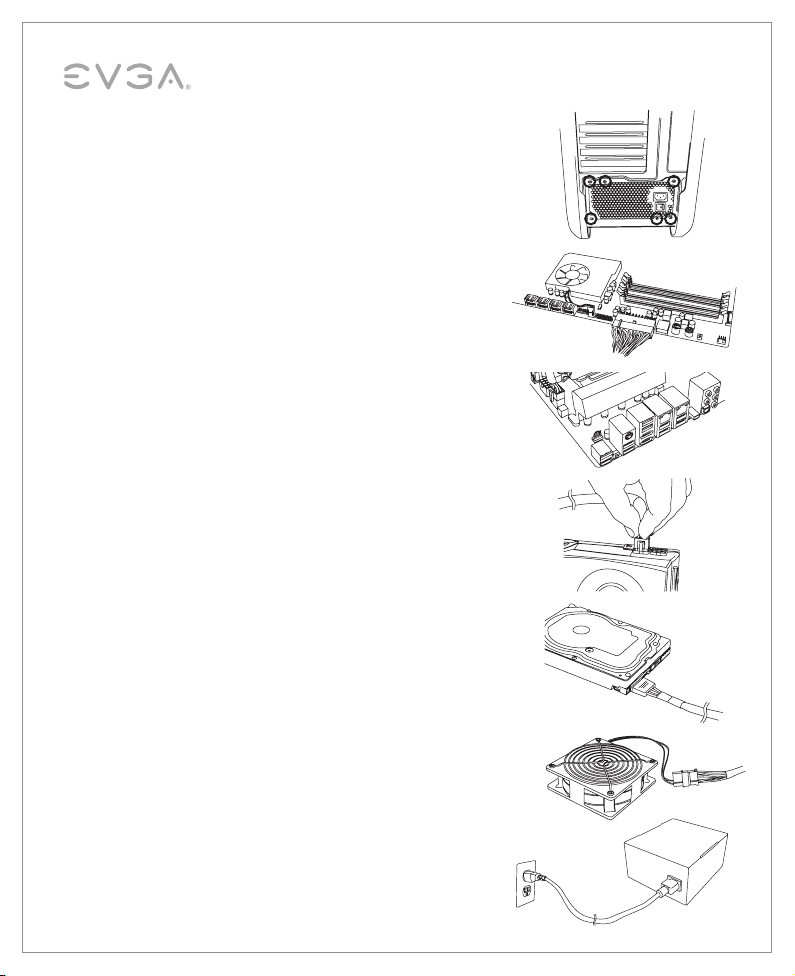

Installation

1. Remove the power supply from its packaging.

2. (Optional) Using the provided PSU testing tool, connect the 24-Pin cable to the PSU, then attach the testing tool to the 24-Pin cable. Connect the ATX power cable to the PSU and plug the PWR cable into the outlet or surge protector/UPS you plan to use. Once connected, turn the power switch to the ON position. (If the ECO mode is set to ON, the fan will not spin)

Please note: If you are using a water cooling configuration, this testing tool provides a simple, safe, option for bleeding/draining/testing water cooling components without the need of a paperclip or other device.

English

Page 6

3. Use the screws provided with your case to install the power supply into your computer. NOTE: It is recommended to install the power supply with the fan facing down. However, if your case places the power supply at the bottom of the case and there are no ventilation holes available, it may be best to install the power supply with the fan facing up for greater efficiency and reliability.

4. Connect the 24-Pin ATX cable to the PSU and the motherboard.

5. Connect the 4+4-Pin EPS12V cable to the motherboard. (Optional) – If you plan on extreme overclocking and your motherboard supports additional 8-Pin or 4-Pin CPU power connectors, connect the second 4+4-Pin EPS12V cable. This is only needed for heavy overclocking or for Dual CPU motherboards.

6. Connect the 6/6+2-Pin PCI-E cables to your graphics card(s). NOTE: Do not attempt to plug an 8-Pin PCI-E cable into a 6-Pin connector without first detaching the two extra pins.

7. Connect SATA power cables to all data drives or optical drives (hard drives, solid state drives, optical drives).

750W / 850W / 1000W GOLD

Power Supply User Manual

8. Connect the peripheral “Molex” 4-Pin connectors for fans, pumps, legacy components and other devices/adapters.

9. Connect the AC power cord to your power supply and to the wall. Check all connections to assure a solid connection and turn the power switch on the power supply to the ON position.

English

Page 7

750W / 850W / 1000W GOLD

Power Supply User Manual

Q&A

Q: I see there are more than four screw holes on the back of the power supply, but the packaging only offers (4) screws, are some missing?

A: Nothing is missing; you will only need to attach the EVGA power supply to the case with four screws. The power supply offers more than (4) holes to provide optimal compatibility for today’s varied case designs.

Q: My EVGA Power Supply includes (2) EPS cables for my motherboard, do I need to connect up both? A: Motherboards only require (1) 4+4 or 8-Pin EPS connection. On some models, an additional 4+4-Pin or 8-Pin

connection on the motherboard may be found for dual CPU configurations or for extreme overclocking. If your motherboard supports dual 4+4-Pin EPS connections, please refer to your motherboard manufacturer's manual for details on the proper function and power of the EPS connections.

Q. What is the ECO Thermal Control System? A. The ECO Thermal Control System, when enabled, allows the fan on your EVGA power supply to shut off

during low to moderate operation loads. The EVGA power supply’s fan will automatically turn back on when needed, based on the temperature the power supply reaches. The fan will also increase in RPM when needed, based on the load operation being requested from the components connected. This prevents unnecessary rotation, reduces ambient noise levels and will increase the life span of the fan due to the fan not spinning when not required. Please Note: If the ECO Thermal Control is disabled the fan will always spin, even at low loads. The fan will also increase in RPM as needed automatically, based on the power draw from connected components.

Q. What if I want to use power adapters for my graphics card(s)/motherboard/peripherals? A.

EVGA always recommends the use of direct power connections from the power supply to power all components.

Q. Does it matter which end of the cable I plug into the power supply? A: Yes, the connections going to the power supply will not have “break downs” like the EPS (CPU) has 4+4 on one

side and full 8-Pin on the other. Check each cable as it is labeled appropriately to match the power supply side, and connect only the same ‘‘matching” cable directly to the power supply as referenced on each connector.

Q. If I have an issue or a question, can I get support? A.

ALL EVGA products are backed by top tier warranties as well as 24/7 technical support. Support can be reached

for your power supply at:

- USA:

+1-888-881-3842 option 1, option 3. or contact us via email at support@evga.com.

- Europe:

+49 89 189 049 11 or by email via eu.evga.com/support.

English

Page 8

750W / 850W / 1000W GOLD

Power Supply User Manual

SuperNOVA 750G3 Cable Configuration

Modular Connector Cables Cable Color

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

SuperNOVA 750G3 Specifications

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4

1 x Molex to FDD Adapter

Black

+50°C ambient @ full load

GOLD

6W 15W

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

cont

SuperNOVA 750W GOLD

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

750W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 150mm (L)

Over Voltage Protection, Under Voltage Protection, Short Circuit Protection, Over Power Protection, Over Current Protection, Over Temperature Protection.

English

Page 9

750W / 850W / 1000W GOLD

Power Supply User Manual

SuperNOVA 850G3 Cable Configuration

Modular Connector Cables Cable Color

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

SuperNOVA 850G3 Specifications

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4

1 x Molex to FDD Adapter

Black

+50°C ambient @ full load

GOLD

6W 15W

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

cont

SuperNOVA 850W GOLD

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 70.8A 0.5A 3.0A

120W 849.6W

850W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 150mm (L)

Over Voltage Protection, Under Voltage Protection, Short Circuit Protection, Over Power Protection, Over Current Protection, Over Temperature Protection.

English

Page 10

750W / 850W / 1000W GOLD

Power Supply User Manual

SuperNOVA 1000G3 Cable Configuration

Modular Connector Cables Cable Color

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4 VGA5

SATA1

SATA2

SATA3 SATA4 PERIF1

FDD

SuperNOVA 1000G3 Cable Specifications

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

3 x PCI-E 8(6+2)-Pin x 2

4 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4

1 x Molex to FDD Adapter

Black

+50°C ambient @ full load

GOLD

6W 15W

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

cont

SuperNOVA 1000W GOLD

100-240 VAC, 15A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 83.3A 0.5A 3.0A

120W 999.6W

1000W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 150mm (L)

Over Voltage Protection, Under Voltage Protection, Short Circuit Protection, Over Power Protection, Over Current Protection, Over Temperature Protection.

English

Page 11

Inhalt

750W / 850W / 1000W GOLD

Netzteil Bedienungsanleitung

Einführung.................................................................................................... .

Sicherheit......................................................................................................

Lieferumfang.................................................................................................

Merkmale..................................................................................................... .

Installation.................................................................................................... .

Häufige Fragen..............................................................................................

SuperNOVA 750G3 Kabelkonfiguration...........................................

SuperNOVA 750G3 Spezifikationen..............................................................

SuperNOVA 850G3 Kabelkonfiguration........................................................

SuperNOVA 850G3 Spezifikationen..............................................................

SuperNOVA 1000G3 Kabelkonfiguration......................................................

SuperNOVA 1000G3 Spezifikationen............................................................

.............

Deutsch

Page 12

750W / 850W / 1000W GOLD

Netzteil Bedienungsanleitung

Einführung: Premium Power

Vorstellung der neuen EVGA SuperNOVA G3 Serie. Diese Netzteile verfügen über den neuentwickelten “Hydraulik-Dynamic Bearing” Lüfter, welcher eine verlängerte Lebensdauer bietet und beinahe geräuschlos arbeitet. Die EVGA SuperNOVA G3 Netzteil Serie bietet zudem verbesserte Leistung, bei gleichzeitig weniger elektrischen Störgeräuschen (Ripple) und bietet somit, die ultimative Performance; all dies ist in einem nur 150mm Chassis vereint, denn es kommt nicht immer auf die Größe an.

SuperNOVA 750G3 SuperNOVA 850G3 SuperNOVA 1000G3

Sicherheit

WARNHINWEIS1: Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Beim Öffnen des Gehäuses besteht das Risiko einen Stromschlag zu bekommen, außerdem erlischt die Produktgarantie. EVGA übernimmt keinerlei Haftung für Folgen unsachgemäßer Verwendung. Hierzu zählt unter anderem die Verwendung des Produkts für einen anderen als den vorgesehenen Verwendungszweck, oder eine Verwendung, die ni online-einsehbaren Garantiebedingungen entspricht. (Die Garantiebedingungen sind auf http://de.evga.com/support/warranty einsehbar. Dieses Handbuch ist auf www.evga.com/manuals einsehbar.)

Verwenden Sie nur mitgelieferte oder direkt von EVGA bezogene Kabel für Ihr Netzteil. Die Nutzung anderer Zubehörteile kann zu

WARNHINWEIS2:

schwerwiegenden Fehlern führen.

Lieferumfang

Im Lieferumfang des EVGA SuperNOVA 750G3/850G3/1000G3 Netzteils sind folgende Komponenten für die korrekte Installation und optionalen Funktionstests enthalten:

(1) EVGA Netzteil (1) EVGA Handbuch (4) Montageschrauben (1) EVGA Netzteil-Tester (24-Pin) (1) EVGA Kabelbeutel (1) 24-Pin ATX-Kabel (2) 8(4+4)-Pin EPS/ATX12V CPU-Kabel (2) 8(6+2)-Pin PCI-E VGA-Kabel (2) 2 x 8(6+2)-Pin PCI-E VGA-Kabel (3) 3 SATA-Kabel (1) 4 Molex-Kabel (1) Molex auf FDD Adapter (1) Stromkabel (optional)

Deutsch

750G3 850G3 1000G3

(1) EVGA Netzteil (1) EVGA Handbuch (4) Montageschrauben (1) EVGA Netzteil-Tester (1) EVGA Kabelbeutel (1) 24-Pin ATX-Kabel (2) 8(4+4)-Pin EPS/ATX12V CPU-Kabel (2) 8(6+2)-Pin PCI-E VGA-Kabel (3) 2 x 8(6+2)-Pin PCI-E VGA-Kabel (4) 3 SATA-Kabel (1) 4 Molex-Kabel (1) Molex auf FDD Adapter (1) Stromkabel (optional)

cht den

(24-Pin)

Page 13

750W / 850W / 1000W GOLD

Netzteil Bedienungsanleitung

Merkmale

STABILE LEISTUNG

Die G3-Serie liefert hervorragende elektrische Leistung mit extra stabilen Spannung und extrem

Output.

Sie ermöglicht maximale Übertaktung (sofern erwünscht) und versorgt sämtliche Komponenten

zuverlässig mit stabiler Leistung. Die G3 Serie bietet eine ausgezeichnete Efﬁzienz mit mehr als

und ist90% (115VAC) / 92% (220VAC~240VAC) 80 PLUS

ECO THERMAL CONTROL SYSTEM

Das EVGA ECO Intelligent Thermal Control System sorgt für leiseren Betrieb bei geringerer Auslastung, verbesserte Efﬁzienz und eine längere Lebensdauer des Lüfters. Die über einen einfachen Schalter direkt am Netzteil aktivierbare “No Fan Spin“ Funktion ist ideal, um den Geräuschpegel zu senken. Das EVGA ECO Thermal Control System reduziert die Energiekosten und vermeidet überﬂüssigen Lüfterbetrieb.

ERSTKLASSIGE SCHUTZMERKMALE

Die G3-Serie verfügt über umfangreiche Schutzmerkmale, darunter Überspannungsschutz (Over Voltage Protection, OVP), Unterspannungsschutz (Under Voltage Protection, UVP), Überlastschutz (Over Power Protection,

OPP), Kurzschlussschutz (Short Circuit Protection, SCP) und Überstromschutz (Over Current Protection, OCP),

Überhitzungsschutz (Over Temperature Protection, OTP). Noch mehr Sicherheit bieten zudem die außergewöhnliche 10-Jahres-Garantie sowie der legendäre EVGA Kundendienst und Support.

HERVORRAGENDE QUALITÄT

Die G3-Serie entspricht den höchsten Baustandards. Verbaut werden ausschließlich japanische Kondensatoren mit einer maximalen Betriebstemperatur bis zu 105 °C, sowie hochwertige Halbleiterkomponenten namhafter Hersteller für maximale Leistung und Zuverlässigkeit. Der ultraleise 130 mm Lüfter mit Hydraulik Lagers sorgt für leise Kühlung, beinahe lautlosen Betrieb bei geringer Belastung und für eine zuverlässige Kühlung bei hoher Belastung.

MODULARES DESIGN

Das aufgeräumte, übersichtliche Innere des PC-Gehäuses ermöglicht niedrigere Temperaturen durch verbesserten Luftstrom. Durch das modulare Netzteil-Design können die Kabel vom Netzteil abgetrennt werden, wenn sie für die jeweilige Konfiguration nicht benötigt werden. Dadurch kann mehr Raum im PC-Gehäuse

genutzt, die Kabelführung verbessert und der Luftstrom im System optimiert werden.

GOLD zertiﬁziert.

sauberem

Installation

1. Entnehmen Sie das Netzteil aus der Verpackung.

(Optional) Schließen Sie das 24-Pin-Kabel an das Netzteil und anschließend an

2. den mitgelieferten Netzteil-Tester an. Schließen Sie das ATX-Stromkabel an das Netzteil an und schließen Sie das PWR-Kabel an die beabsichtigte Buchse bzw. dem Überspannungsschutz/Netzausfallschutz an. Schalten Sie anschließend den Netzschalter in die Stellung EIN “I”.

Bitte beachten: Bei Konfigurationen mit Wasserkühlung stellt der Tester eine einfache und sichere Methode zum Entlüften/Ablassen/Testen der Komponenten der Wasserkühlung dar, ohne eine Büroklammer oder Ähnliches zu Hilfe nehmen zu müssen.

Deutsch

Page 14

750W / 850W / 1000W GOLD

Netzteil Bedienungsanleitung

3. Verwenden Sie die mitgelieferten Schrauben, um das Netzteil in ihrem Computer anzubringen. HINWEIS: Es wird empfohlen, das Netzteil mit dem Lüfter nach unten zu installieren. Hat das Gehäuse unten jedoch keine Lüftungsschlitze, ist es effizienter das Netzteil an einer Stelle mit Lüftungsschlitzen anzubringen, um mehr Zuverlässigkeit und Kühlung zu gewährleisten.

4. Schließen Sie das 24-Pin ATX-Kabel an das Netzteil und das Mainboard an.

5. Schließen Sie das 4+4-Pin EPS12V-Kabel an das Netzteil und das Mainboard an. (Optional) – Wenn Sie extremes Übertakten beabsichtigen und Ihr Mainboard zusätzliche 8-Pin oder 4-Pin CPU Netzstecker unterstützt, schließen Sie das zweite 4+4-Pin EPS12V Kabel an. Dieses Kabel wird nur für extremes Übertakten, oder für Mainboards mit zwei CPUs benötigt.

6. Schließen Sie die 6/6+2-Pin PCI-E-Kabel an Ihre Grafikkarte(n) an. HINWEIS: Versuchen Sie nicht, ein 8-Pin PCI-E-Kabel an einen 6-Pin Anschluss anzuschließen, ohne zuvor die zwei zusätzlichen Pins entfernt zu haben.

7. Schließen Sie die SATA-Netzkabel an alle Datenlaufwerke und optischen Laufwerke an. (Mainboards, Solid-State-Laufwerke (SSDs), optische Laufwerke)

8. Schließen Sie die peripheren “Molex” 4-Pin-Stecker für Lüfter, Pumpen, ältere Komponenten und sonstige Geräte/Adapter an.

9. Schließen Sie das Netzkabel an das Netzteil und Steckdose an. Überprüfen Sie sämtliche Anschlüsse auf sicheren Sitz und schalten Sie den Netzschalter am Netzteil in die Stellung EIN “I”.

Deutsch

Page 15

750W / 850W / 1000W GOLD

Netzteil Bedienungsanleitung

Häufige Fragen

F: An der Rückseite des Netzteils gibt es mehr als 4 Schraubenlöcher, aber in der Packung sind nur (4) Schrauben enthalten. Fehlen weitere Schrauben?

A: Nein, es fehlt nichts. Das EVGA Netzteil braucht nur mit 4 Schrauben im Gehäuse befestigt zu werden. Das Netzteil verfügt über mehr als (4) Löcher, um optimale Kompatibilität mit unterschiedlichen Gehäusedesigns zu gewährleisten.

F: Mein EVGA Netzteil verfügt über (2) EPS-Kabel für das Mainboard. Muss ich beide anschließen? A: Die meisten aktuellen Mainboards erfordern nur (1) 4+4 oder 8-Pin EPS-Anschluss. Manche Mainboards

verfügen über einen zusätzlichen 4+4-Pin-Anschluss für Konﬁgurationen mit zwei CPUs oder für extremes

Übertakten. Wenn Ihr Mainboard zwei 4+4-Pin EPS-Anschlüsse unterstützt, informieren Sie sich im Herstellerhandbuch Ihres Mainboards über die Funktion und Spannung der EPS-Anschlüsse.

F: Was ist das ECO Thermal Control System? A: Ist das ECO Thermal Control System aktiviert, kann es dafür sorgen, dass sich der Lüfter bei niedriger und

bei mittlerer Arbeitslast nicht dreht. Bei Bedarf schaltet sich der Lüfter des EVGA Netzteils automatisch wieder

ein, wenn das Netzteil eine bestimmte Temperatur erreicht. Je nach Auslastung der angeschlossenen Kompo-

nenten kann der Lüfter bei Bedarf auch die Drehzahl steigern. Die Vermeidung überﬂüssiger Aktivität senkt den

Geräuschpegel und steigert die Lebensdauer des Lüfters. Bitte beachten: Wenn ECO Thermal Control deaktiviert ist, dreht sich der Lüfter immer, auch bei geringer

Auslastung. Je nach Leistungsaufnahme der angeschlossenen Komponenten wird die Drehzahl des Lüfters automatisch gesteigert.

F. Kann ich auch Adapter verwenden, um meine Graﬁkkarte(n), Mainboard oder andere Komponenten anzuschließen?

A. Für eine optimal ausgewogene Stromversorgung empﬁehlt EVGA direkte Verbindungen vom Netzteil zur Graﬁkkarte, zum Mainboard und zu anderen Komponenten. Adapter sollten nur verwendet werden, wenn es gar keine andere Möglichkeit gibt.

F. Macht es einen Unterschied, welches Kabelende in das Netzteil eingesteckt wird? A: Ja, denn die Stecker auf der Netzteilseite sind nicht unterteilt. Beispiel: Das EPS-Kabel für die CPU hat auf der

Netzteilseite einen 8-Pin-Anschluss und auf der anderen Seite einen 4+4-Anschluss. Ein weiteres Beispiel ist das 24-Pin-Kabel: an der Netzteilseite verfügt es über insgesamt 28 Pins, während sich auf der Mainboardseite ein direkter 24-Pin-Anschluss beﬁndet. Überprüfen Sie die Beschriftung sämtlicher Kabel, um sicherzustellen, dass immer das korrekte Ende am Netzteil angeschlossen wird.

F. Ich habe ein Problem, oder Fragen, wo bekomme ich Hilfe? "Alle EVGA Produkte verfügen über erstklassige Garantien und einen 24h-Kundendienst. So erreichen Sie den

Kundendienst für Ihr Netzteil:

- USA: unter +1-888-881-3842 Option 1, Option 3 oder per E-Mail an support@evga.com.

- Europa: unter +49 89 189 049 11 oder per E-Mail an eu.evga.com/support.

Deutsch

Page 16

750W / 850W / 1000W GOLD

Netzteil Bedienungsanleitung

SuperNOVA 750G3 Kabelkonfiguration

Modular Connector Kabel Kabel Farbe

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

SuperNOVA 750G3 Spezifikationen

SuperNOVA 750W GOLD +50°C ambient @ full load

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

cont

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

100-240 VAC, 10A, 60/50 Hz

750W @ +50°C

Schwarz

GOLD

6W 15W

Maße: 85mm (H) x 150mm (W) x 150mm (L)

Darunter: Überspannungsschutz, Unterspannungsschutz, Überlastschutz, Kurzschlussschutz, Überstromschutz, Überhitzungsschutz.

Deutsch

Page 17

SuperNOVA 850G3 Kabelkonfiguration

750W / 850W / 1000W GOLD

Netzteil Bedienungsanleitung

Modular Connector

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

Kabel Kabel Farbe

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

SuperNOVA 850G3 Spezifikationen

SuperNOVA 850W GOLD +50°C ambient @ full load

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

+5V +3.3V +12V -12V +5Vsb

24A 24A 70.8A 0.5A 3.0A

120W 849.6W

cont

100-240 VAC, 10A, 60/50 Hz

Schwarz

GOLD

6W 15W

850W @ +50°C

Maße: 85mm (H) x 150mm (W) x 150mm (L)

Darunter: Überspannungsschutz, Unterspannungsschutz, Überlastschutz, Kurzschlussschutz, Überstromschutz, Überhitzungsschutz.

Deutsch

Page 18

SuperNOVA 1000G3 Kabelkonfiguration

750W / 850W / 1000W GOLD

Netzteil Bedienungsanleitung

Modular Connector

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4 VGA5

SATA1

SATA2

SATA3 SATA4 PERIF1

FDD

Kabel Kabel Farbe

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

3 x PCI-E 8(6+2)-Pin x 2

4 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

SuperNOVA 1000G3 Spezifikationen

SuperNOVA 1000W GOLD +50°C ambient @ full load

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

+5V +3.3V +12V -12V +5Vsb

24A 24A 83.3A 0.5A 3.0A

120W 999.6W

cont

100-240 VAC, 15A, 60/50 Hz

Schwarz

GOLD

6W 15W

1000W @ +50°C

Maße: 85mm (H) x 150mm (W) x 150mm (L)

Darunter: Überspannungsschutz, Unterspannungsschutz, Überlastschutz, Kurzschlussschutz, Überstromschutz, Überhitzungsschutz.

Deutsch

Page 19

Tabla de contenidos

Manual de Usuario Fuente de Poder

750W / 850W / 1000W GOLD

Introducción..................................................................................................

Información de seguridad.............................................................................

¿Qué hay en la caja?................................................................................... ..

Características............................................................................................ . .

Instalación.................................................................................................... .

Q&A.............................................................................................................. .

SuperNOVA 750G3 configuración de cables......................

SuperNOVA 750G3 especificaciones...........................................................

SuperNOVA 850G3 configuración de cables...............................................

SuperNOVA 850G3 especificaciones...........................................................

SuperNOVA 1000G3 configuración de cables.............................................

SuperNOVA 1000G3 especificaciones.........................................................

.........................

Español

Page 20

Manual de Usuario Fuente de Poder

750W / 850W / 1000W GOLD

Introducción: Poder Premium

Presentando la línea de EVGA SuperNOVA G3. Estas nuevas fuentes de alimentación tienen un ventilador rediseñado de cojinete Hidráulico-Dinámico que tiene una vida útil extremadamente larga y un funcionamiento casi silencioso en comparación con doble rodamiento de bolas. Además, la línea de suministro de energía EVGA SuperNOVA G3 ha mejorado el rendimiento y menos ondulación, dándole lo último en alto rendimiento. Todo esto entregado en un chasis compacto de 150 mm longitud, lo que demuestra que las cosas buenas a veces pueden venir en paquetes pequeños.

SuperNOVA 750G3 SuperNOVA 850G3 SuperNOVA 1000G3

Información de seguridad

ADVERTENCIA1: Esta unidad no tiene piezas que el usuario pueda reparar. La apertura de la cubierta representa un riesgo de descarga eléctrica y anulará la garantía de los productos. EVGA no será responsable por cualquier resultado de mal uso, incluyendo pero no limitado a, cualquier uso del producto fuera de su finalidad o uso inconsistente con los términos de la garantía disponibles en línea. (Información sobre la garantía está disponible en www.evga.com/support/warranty y este manual está disponible en www.evga.com/manuals).

Use solamente los cables inluidos o adquiridos en EVGA.com que estan especificamente etiquetados para su fuente de poder.

ADVERTENCIA2:

Usar cables incorrectos da la posibilidad a una falla catastrófica.

¿Qué hay en la caja?

Incluido con su fuente de alimentación EVGA SuperNOVA para su correcta instalación y pruebas opcionales:

750G3 850G3 1000G3

(1) EVGA Fuente de Poder (1) EVGA Manual (4) Tornillos de Montaje (1) EVGA PSU Tester (24-Pin) (1) EVGA Bolsa de Cables (1) Cable ATX de 24-Pines (2) Cables EPS/ATX para CPU 8(4+4)-Pines de 12V (2) Cables 8(6+2)-Pines PCI-E VGA (2) Cables 2 x 8(6+2)-Pines PCI-E VGA (3) Cables para 3 SATA (1) Cable para 4 Molex (1) Cable Adaptador Molex para FDD (1) Cable de alimentación (opcional)

Español

750G3/850G3/1000G3

ofrece los siguientes artículos

(1) EVGA Fuente de Poder (1) EVGA Manual (4) Tornillos de Montaje (1) EVGA PSU Tester (24-Pin) (1) EVGA Bolsa de Cables (1) Cable ATX de 24-Pines (2) Cables EPS/ATX para CPU 8(4+4)-Pines de 12V (2) Cables 8(6+2)-Pines PCI-E VGA (3) Cables 2 x 8(6+2)-Pines PCI-E VGA (4) Cables para 3 SATA (1) Cable para 4 Molex (1) Cable Adaptador Molex para FDD (1) Cable de alimentación (opcional)

Page 21

Manual de Usuario Fuente de Poder

750W / 850W / 1000W GOLD

Características

ENERGÍA ESTABLE

La serie G3 tiene un rendimiento eléctrico excepcional con voltaje ultra estable y potencia extremadamente limpio. Esto puede ayudarle a alcanzar el máximo overclock (opcional) y proporciona la potencia más estable y conﬁable para todos los componentes. La serie G3 también tiene una alta eﬁciencia superior al

ECO THERMAL CONTROL SYSTEM

El sistema inteligente de control Térmico EVGA ECO, proporciona un funcionamiento silencioso a baja carga, la mejora de eﬁciencia prolonga la vida útil del ventilador. Activado por un simple interruptor directamente en la fuente de alimentación “No Fan Spin” característica ideal para usuarios que buscan reducir el ruido del ambiente en general. Ahorre costos de energía en del consumo innecesario del ventilador con el Sistema Dual de Control Térmico EVGA ECO.

PROTECCIONES DE PRIMERA CALIDAD

La serie G3 viene equipado con la más completa protección ajustado posible, incluyendo Prot ección de sobre voltaje (Over Voltage Protection, la protección de energía (Over Power Protection,

SCP

), Over Protección de corriente (Over Current Protection, Temperature Protection, soporte al cliente excepcional y legendario de EVGA.

CALIDAD DE CONSTRUCCIÓN SUPERIOR

La serie G3 está construida con los más altos estándares, utilizando 100% condensadores japoneses nominal de 105 grados Celsius y de alta calidad de marca de componentes de semiconductores para el más alto rendimiento y fiabilidad. El ventilador ultra-silencioso Hidráulico Dynamic Bearing 130mm proporciona una refrigeración adecuada para permitir un funcionamiento casi silencioso cuando no es necesario y el enfriamiento adecuado durante la operación de carga pesada.

DISEÑO MODULAR

Reduzca el desorden en el gabinete, mejorar la temperatura ambiente con un mejor flujo de aire en general y proporcionar una apariencia limpia a cualquier sistema. El diseño modular permiten que el usuario desconecte el cable del lado de la alimentación si no son necesarios para la configuración específica. Esto puede ayudar a

liberar espacio dentro de la caja y mejorar la gestión de los cables, así como el flujo de aire a través del

sistema.

OVP

OTP

). Este producto también está cubierto por una garantía de

eficiencia90% (115VAC) / 92% (220VAC~240VAC) y es la certiﬁcación 80 PLUS

), bajo la protección del voltaje (Under Voltage Protection,

OPP

), protección contra cortocircuitos (Short Circuit Protection,

OCP

), Protección Contra Altas Temperaturas (Over

Instalación

1. Retire la fuente de alimentación de su embalaje.

2. (Opcional) Uso de la herramienta de prueba PSU proporcionado, conecte el cable de 24-Pines de la fuente de alimentación, a continuación, coloque la herramienta de prueba al cable de 24-Pines. Conecte el cable de alimentación ATX de la fuente de alimentación y enchufe el cable de PWR en el tomacorriente o protector/UPS que planea usar contra sobretensiones. Una vez conectado, gire el interruptor de encendido en la posición ON.

Nota: Si está utilizando una configuración de enfriamiento por agua, esta herramienta proporciona una prueba simple, seguro, la opción de sangrado/ drenaje/ensayo de componentes de refrigeración de agua sin la necesidad de un clip u otro dispositivo.

GOLD.

10 años

UVP

), sobre

de servicio

Español

Page 22

Manual de Usuario Fuente de Poder

750W / 850W / 1000W GOLD

3. Utilice los tornillos suministrados con el caso de instalar la fuente de alimentación en el equipo. NOTA: Se recomienda la instalación de la fuente de alimentación con el ventilador hacia abajo. Sin embargo, si su caso coloca la fuente de alimentación en la parte inferior de la caja y no hay oriﬁcios de ventilación disponibles, puede ser mejor instalar la fuente de alimentación con el ventilador hacia arriba para una mayor eﬁciencia y ﬁabilidad.

4. Conecte el cable ATX de 24-Pines de la fuente de alimentación y la placa madre.

5. Conecte el cable EPS12V 4+4 clavijas de la fuente de alimentación y la placa madre. (Opcional) - Si usted planea en overclocking extrema y su placa base soporta 8-Pines adicionales o conectores de alimentación de CPU 4-Pines, conecte el segundo cable EPS12V 4+4-Pines. Esto sólo es necesario para el overclocking pesada o para placas base duales CPU.

6. Conecte los cables 6/6+2-Pines PCI-E para la tarjeta gráﬁca(s). NOTA: No intente conectar un cable de 8-Pines PCI-E en un conector de 6-Pines sin primero desmontar los dos pines adicionales.

7. Conecte los cables de alimentación SATA a todas las unidades de datos o unidades ópticas. (discos duros, unidades de estado sólido, unidades ópticas)

8. Conecte los conectores periféricos “Molex“ 4-Pines para ventiladores, bombas, componentes heredados y otros dispositivos/adaptadores.

9. Conecte el cable de alimentación de CA a la fuente de aliment ación y en la pared. Revise todas las conexiones para asegurar una conexión sólida y gire el interruptor de encendido de la fuente de alimentación a la posición ON.

Español

Page 23

Manual de Usuario Fuente de Poder

750W / 850W / 1000W GOLD

Q&A

Q: Veo que hay más de 4 oriﬁcios para tornillos de la parte posterior de la fuente de alimentación, pero el envase sólo ofrece (4) tornillos, es un poco de falta?

R: No le falta nada, sólo se tendrá que conectar la fuente de alimentación EVGA a la caja con 4 tornillos. La fuente de alimentación dispone de más de (4) oriﬁcios para proporcionar una compatibilidad óptima para los diseños de caso en la actualidad.

Q: Mi EVGA incluye fuente de alimentación (2) cables EPS para mi madre, tengo que conectar las dos cosas? A: Placas base sólo requieren (1) 4+4 o 8-Pines EPS conexión, en algunos modelos, un 4+4-Pines de conexión

adicional en la placa base se pueden encontrar para conﬁguraciones de doble CPU o de extrema overclocking . Si su placa base de apoyo de doble 4+4 conexiones EPS perno, consulte el manual de fabrica motherboard para obtener información sobre la función y el poder adecuado si las conexiones EPS.

Q: ¿Que es el sistema de control térmico ECO? A: El sistema de control térmico ECO, cuando está activado, permite que el ventilador de la fuente de alimentación

a EVGA no gira durante bajas a moderadas cargas de operación. Ventilador de la fuente de alimentación EVGA se volverá a encender automáticamente cuando sea necesario, sobre la base de la temperatura de los alcances de suministro de energía. El ventilador también aumentará en RPM, cuando sea necesario, sobre la base de la operación de carga que se solicita de los componentes conectados. Esto evita la rotación innecesaria, reduce los niveles de ruido ambiente y aumentará la vida útil del ventilador debido a que el ventilador no gira cuando no es necesario.

Nota: Si el control térmico ECO se desactiva el ventilador siempre estará girando, incluso a bajas cargas. El

ventilador también aumentará en el RPM, según sea necesario de forma automática, en función del consumo de energía de los componentes conectados.

Q: ¿Qué pasa si quiero usar adaptadores de corriente para mi tarjeta(s) de vídeo/placa base/periféricos? A: EVGA recomienda el uso de conexiones de alimentación directa de la red eléctrica para alimentar la tarjeta

de video(s), las conexiones de la placa base y el resto de las conexiones de potencia auxiliar para la distribución óptima de la energía.

Q: ¿Es importante que extremo del cable se conectan a la fuente de alimentación? A: Sí, las conexiones que van a la fuente de alimentación, no tendrán “marcas“, como el EPS (CPU) tiene 4+4

en un lado y lleno de 8-Pines en el otro. Compruebe cada cable a medida que se etiquete de forma apropiada para que coincida con el lado de la fuente de alimentación y conectarse sólo el mismo cable “coincida“ directamente a la fuente de alimentación como se indica en cada conector.

Q: ¿Si tengo un problema o una pregunta, ¿puedo obtener ayuda? A: Todos los productos de EVGA están respaldados por garantías tom nivel, así como apoyo técnico 24/7.

El apoyo puede ser contactado para la fuente de alimentación al +1-888-881-3842

en contacto con nosotros por correo electrónico a support@evga.com.

opción 1, opción 3 o póngase

Español

Page 24

Manual de Usuario Fuente de Poder

750W / 850W / 1000W GOLD

SuperNOVA 750G3 configuración de cables

Conectores Modulares Cables Color de Cable

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

SuperNOVA 750G3 especificaciones

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Negro

+50°C de temperatura ambiente

a plena carga

750W @ +50°C

GOLD

6W 15W

Entrada de CA

Salida de DC

Maxima salida, A

Combinada, W

Potencia de salida, Pcont

SuperNOVA 750W GOLD

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

Dimensiones: 85mm (H) x 150mm (W) x 150mm (L)

Protección de sobre voltaje, Protección ante bajo voltaje, Protección de sobrecarga de energía, Protección contra cortocircuito, Protección Contra Altas Temperaturas, Protección de sobrecarga de corriente.

Español

Page 25

Manual de Usuario Fuente de Poder

750W / 850W / 1000W GOLD

SuperNOVA 850G3 configuración de cables

Conectores Modulares Cables Color de Cable

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

SuperNOVA 850G3 especificaciones

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Negro

+50°C de temperatura ambiente

a plena carga

850W @ +50°C

GOLD

6W 15W

Entrada de CA

Salida de DC

Maxima salida, A

Combinada, W

Potencia de salida, Pcont

SuperNOVA 850W GOLD

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 70.8A 0.5A 3.0A

120W 849.6W

Dimensiones: 85mm (H) x 150mm (W) x 150mm (L)

Español

Page 26

Manual de Usuario Fuente de Poder

750W / 850W / 1000W GOLD

SuperNOVA 1000G3 configuración de cables

Conectores Modulares Cables Color de Cable

MB 1 x ATX 24-Pin CPU1

CPU2 VGA1 VGA2

VGA3

VGA4 VGA5

SATA1

SATA2

SATA3 SATA4 PERIF1

FDD

SuperNOVA 1000G3 especificaciones

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

3 x PCI-E 8(6+2)-Pin x 2

4 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Negro

+50°C de temperatura ambiente

a plena carga

1000W @ +50°C

GOLD

6W 15W

Entrada de CA

Salida de DC

Maxima salida, A

Combinada, W

Potencia de salida, Pcont

SuperNOVA 1000W GOLD

100-240 VAC, 15A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 83.3A 0.5A 3.0A

120W 999.6W

Dimensiones: 85mm (H) x 150mm (W) x 150mm (L)

Español

Page 27

Table des matières

Manuel d’utilisation. Alimentation

750W / 850W / 1000W GOLD

Introduction.................................................................................................. .

Consignes de sécurité...................................................................................

Contenu de la boîte...................................................................................... .

Fonctionnalités..............................................................................................

Installation.....................................................................................................

Foire aux questions.......................................................................................

Configuration de la nouvelle alimentation SuperNOVA 750G3 ...................

Spécifications de la nouvelle alimentation SuperNOVA 750G3 ..................

Configuration de la nouvelle alimentation SuperNOVA 850G3....................

Spécifications de la nouvelle alimentation SuperNOVA 850G3...................

Configuration de la nouvelle alimentation SuperNOVA 1000G3 .................

Spécifications de la nouvelle alimentation SuperNOVA 1000G3.................

Français

Page 28

Manuel d’utilisation. Alimentation

750W / 850W / 1000W GOLD

Introduction: Premium Power

Présentation de la ligne EVGA SuperNOVA G3. Ces nouvelles alimentations disposent d'un ventilateur redessiné pour plus de performances , d’un palier hydro-dynamique ayant une durée de vie extrêmement plus longue et un fonctionnement quasi silencieux comparativement au système double roulement à billes. En outre, la ligne d'alimentation EVGA SuperNOVA G3 a amélioré la performance et moins d'entraînement, vous donnant le summum de la haute performance. Tout cela livré dans un châssis compact de 150 mm de longueur, ce qui prouve que les bonnes choses peuvent parfois venir en petits paquets.

SuperNOVA 750G3 SuperNOVA 850G3 SuperNOVA 1000G3

Consignes de sécurité

AVERTISSEMENT1: cet appareil ne contient pas de pièces que l’utilisateur peut réparer. L’ouverture du boîtier présente un risque d’électrocution et annulera la garantie du produit. La société EVGA ne peut être tenue responsable des conséquences d’une utilisation incorrect sans s’y limiter, l’utilisation du produit dans un but autre que celui prévu ou l’utilisation non conforme aux conditions de garantie disponibles en ligne. (La garantie est disponible sous www.evga.com/support/warranty et le manuel sous www.evga.com/manuals).

AVERTISSEMENT2: Seule l'utilisation des câbles inclus ou des câbles achetés sur EVGA.com sont spécifiquement étiquetés pour votre PSU. L'utilisation d’autres câbles vous feront prendre des risque d'une défaillance catastrophique.

Contenu de la boîte

Les éléments suivants sont fournis avec le bloc d’alimentation EVGA SuperNOVA garantir une installation correcte et pour effectuer des tests en option:

750G3 850G3 1000G3

(1) Alimentation EVGA (1) Manuel EVGA (4) Vis de montage (1) Testeur PSU EVGA (24 broches) (1) Sac pour câble EVGA (1) Câble 24 broches ATX (2) Câbles 8(4+4) broches EPS/ATX12V CPU (2) Câbles 8(6+2) broches PCI-E VGA (2) Câbles 2 x 8(6+2) broches PCI-E VGA (3) Câbles 3 SATA (1) Câble 4 Molex (1) Adaptateur Molex vers lecteur de disquette (1) Cordon d’alimentation (en option)

Français

750G3/850G3/1000G3

(1) Alimentation EVGA (1) Manuel EVGA (4) Vis de montage (1) Testeur PSU EVGA (24 broches) (1) Sac pour câble EVGA (1) Câble 24 broches ATX (2) Câbles 8(4+4 (2) Câbles 8(6+2) broches PCI-E VGA (3) Câbles 2 x 8(6+2) broches PCI-E VGA (4) Câbles 3 SATA (1) Câble 4 Molex (1) Adaptateur Molex vers lecteur de disquette (1) Cordon d’alimentation (en option)

) broches EPS/ATX12V CPU

e, ce qui inclut,

pour

Page 29

Manuel d’utilisation. Alimentation

750W / 850W / 1000W GOLD

Fonctionnalités

ALIMENTATION STABLE

La série G3 offre des performances électriques exceptionnelles avec une tension ultra stable et des sorties

extrêmement propres. Cela vous permet d’obtenir l’overclocking le plus élevé possible (facultatif) et d’alimenter

tous les composants de manière stable et ﬁable. La série G3 est certiﬁée 80 PLUS de plus de efficacité de up to 90% (115VAC) / 92% (220VAC~240VAC) maximum.

Système de commande thermique ECO

Le système de commande thermique intelligent ECO EVGA assure le fonctionnement silencieux lorsque les charges sont faibles, pour une plus grande efﬁcacité et une plus longue durée de vie du ventilateur. La fonctionnalité No Fan Spin, activée à l’aide d’un interrupteur situé sur le bloc d’alimentation, est parfaite pour les utilisateurs qui souhaitent réduire le bruit ambiant global. Réalisez des économies sur les coûts d’énergie et utilisez le ventilateur uniquement lorsque cela est nécessaire avec le système de commande thermique ECO EVGA.

PROTECTIONS OPTIMALES

La série G3 est équipée de l’ensemble de protection le plus complet possible: protection contre la surtension (Over Voltage Protection, OVP), protection contre la sous-tension (Under Voltage Protection, UVP), protection contre la surpuissance (Over Power Protection, OPP), protection contre les courts-circuits (Short Circuit Protection,

SCP) et protection contre la surintensité (Over Current Protection, OCP), Protection contre la surchauffe (Over

Tem-perature Protection, OTP). Ce produit bénéﬁcie également d’une garantie exceptionnelle de 10 ans et de la qualité légendaire de l’assistance et du service clientèle de la société EVGA.

QUALITÉ DE FABRICATION SUPÉRIEURE

La série G3 est fabriquée selon les normes les plus strictes, avec des condensateurs 100% japonais d'une valeur nominale de 105°C et des semi-conducteurs de marque de grande qualité pour des performances et une fiabilité optimales. Le ventilateur de 130 mm extrêmement silencieux à Hydraulique dynamique (HDB) fonctionne de

manière presque silencieuse lorsqu'il n'est pas nécessaire et un refroidissement adapté lorsque les charges sont

élevées.

CONCEPTION MODULABLE

Libérez de l’espace dans le boîtier, améliorez les températures ambiantes avec un flux d’air global optimisé et

donnez à votre système un aspect rangé. La conception d’unité centrale modulable permet à l’utilisateur de débrancher le câble du côté du bloc d’alimentation s’il n’est pas nécessaire pour la configuration.

Installation

1. Retirez le bloc d’alimentation de son emballage.

2. (Facultatif) À l’aide de l’outil de test de bloc d’alimentation fourni, connectez le câble 24 broches au bloc d’alimentation, puis raccordez l’outil de test au câble 24 broches. Connectez le câble d’alimentation ATX au bloc d’alimentation et branchez le câble PWR dans la sortie ou le parasurtenseur/système d’alimentation sans coupure que vous envisagez d’utiliser. Une fois la connexion effectuée, placez l’interrupteur sur la position Marche.

Remarque: si vous utilisez une configuration à refroidissement à l’eau, cet outil de test est une option simple et sûre pour la purge/la vidange/le test des composants à refroidissement à l’eau sans l’aide d’un trombone ou autre dispositif.

GOLD, avec un rendement

Français

Page 30

Manuel d’utilisation. Alimentation

750W / 850W / 1000W GOLD

3. Utilisez les vis fournies avec le boîtier pour installer le bloc d’alimentation dans votre ordinateur. REMARQUE: nous vous recommandons d’installer le bloc d’alimentation avec le ventilateur orienté vers le bas. Cependant, si le bloc d’alimentation est installé dans la partie inférieure du boîtier et qu’il n’y a pas de trous d’aération, le mieux est de placer le bloc d’alimentation avec le ventilateur orienté vers le haut pour plus d’efﬁcacité et de ﬁabilité.

4. Connectez le câble ATX 24 broches au bloc d’alimentation et à la carte mère.

5. Connectez le câble EPS12V 4+4 broches au bloc d’alimentation et à la carte mère. (Facultatif) – si vous planiﬁez un overclocking extrême et que votre carte mère dispose de connecteurs d’unité centrale 8 broches ou 4 broches supplémentaires, connectez le deuxième câble EPS12V 4+4 broches. Cela est uniquement nécessaire en cas d’overclocking extrême ou pour les cartes mère d’unité centrale double.

6. Connectez les câbles PCI-E 6/6+2 broches à votre ou vos cartes graphiques. REMARQUE: ne tentez pas de relier un câble PCI-E 8 broches à un connecteur 6 broches sans avoir détaché les deux broches supplémentaires au préalable.

7. Connectez les câbles d’alimentation SATA à tous les lecteurs de données ou lecteurs optiques (disques durs, disques électroniques, lecteurs optiques).

8. Raccordez les connecteurs Molex périphériques 4 broches pour les ventilateurs, pompes, composants patrimoniaux et autres dispositifs/ adaptateurs.

9. Connectez le cordon d’alimentation AC. au bloc d’alimentation et à la prise murale. Vériﬁez que tous les éléments sont bien raccordés et placez l’interrupteur du bloc d’alimentation sur la position Marche.

Français

Page 31

Manuel d’utilisation. Alimentation

750W / 850W / 1000W GOLD

Foire aux questions

Q: Je vois plus de quatre trous de vis à l’arrière du bloc d’alimentation, l’emballage ne contient cependant que quatre (4) vis, manque-t-il des vis?

R: Rien ne manque, vous avez seulement besoin de quatre vis pour ﬁxer le bloc d’alimentation EVGA sur le boîtier. Le bloc d’alimentation dispose de plus de quatre (4) trous pour offrir une compatibilité optimale pour les différents boîtiers disponibles aujourd’hui.

Q: Mon bloc d’alimentation comprend deux (2) câbles EPS pour ma carte mère, dois-je connecter les deux? R: La plupart des cartes mère modernes ont uniquement besoin d’une (1) connexion EPS 4+4 ou 8 broches.

Sur certains modèles, une connexion 4+4 broches supplémentaire est disponible sur la carte mère pour les conﬁgurations à unité centrale double ou en cas de surcadençage extrême. Si votre carte mère prend en charge les connexions EPS 4+4 broches doubles, veuillez vous reporter au manuel du fabricant de la carte mère pour plus de détails sur le fonctionnement et l’alimentation des connexions EPS.

Q: Qu’est-ce que le système de commande thermique ECO? R: Lorsque le système de commande thermique ECO est activé, il permet de désactiver le ventilateur de votre

bloc d’alimentation EVGA si les charges de fonctionnement sont faibles ou modérées. Le ventilateur du bloc d’alimentation EVGA est automatiquement réactivé lorsque cela est nécessaire, en fonction de la température atteinte par le bloc d’alimentation. Le régime du ventilateur augmente également dans la mesure requise, en fonction de la charge demandée par les composants connectés. Cela permet d’éviter la rotation inutile du ventilateur, de réduire les niveaux sonores ambiants et d’augmenter la durée de vie du ventilateur qui tourne uniquement lorsque cela est nécessaire.

Remarque: si le système de commande thermique ECO est désactivé, le ventilateur tourne en permanence,

même lorsque la charge est faible. Le régime du ventilateur augmente automatiquement dans la mesure requise, en fonction de la consommation électrique des composants connectés.

Q: Et si je souhaite utilise des adaptateurs pour ma ou mes cartes vidéo/ma carte mère/mes périphériques? R: EVGA recommande l’utilisation de connexions directes à partir du bloc d’alimentation pour alimenter la ou les

cartes vidéo, la carte mère et autres périphériques aﬁn de garantir une distribution optimale. Les adaptateurs ne doivent être utilisés qu’en dernier recours.

Q: L’extrémité du câble branchée dans le bloc d’alimentation a-t-elle de l’importance? R: Oui, les connexions au niveau du bloc d’alimentation ne sont pas séparées, contrairement à la connexion

EPS (unité centrale) avec 4+4 broches d’un côté et 8 broches de l’autre, par exemple. Vériﬁez chaque câble, tous disposent en effet d’une étiquette indiquant le côté du bloc d’alimentation. Connectez uniquement le câble correspondant au bloc d’alimentation, comme indiqué sur chaque connecteur.

Tous les produits EVGA bénéﬁcient de garanties optimales et d’une assistance technique à votre écoute. Vous pouvez joindre l’assistance:

- aux États-Unis, au +1-888-881-3842 électronique, à l’adresse suivante: support@evga.com.

- en Europe, au +49 89 189 049 11 suivante: support-eu@evga.com.

option 1, option 3. Vous pouvez également nous contacter par courrier

. Vous pouvez également nous contacter par courrier électronique, à l’adresse

Français

Page 32

Manuel d’utilisation. Alimentation

750W / 850W / 1000W GOLD

Configuration de la nouvelle alimentation SuperNOVA 750G3

Connecteur Modulaire câbles Couleur du câble

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

Spécifications de la nouvelle alimentation SuperNOVA 750G3

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Noir

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

SuperNOVA 750W GOLD

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

cont

+50°C ambiante à pleine charge

6W 15W

750W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 150mm (L)

Protection contre les surtensions, Protection contre les surtensions, Protection contre les surcharges, Protection au court circuit, Protection contre la surchauff, Protection contre les surintensités.

Français

GOLD

Page 33

Manuel d’utilisation. Alimentation

750W / 850W / 1000W GOLD

Configuration de la nouvelle alimentation SuperNOVA 850G3

Connecteur Modulaire câbles Couleur du câble

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

Spécifications de la nouvelle alimentation SuperNOVA 850G3

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Noir

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

SuperNOVA 850W GOLD

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 70.8A 0.5A 3.0A

120W 849.6W

cont

+50°C ambiante à pleine charge

6W 15W

850W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 150mm (L)

GOLD

Français

Page 34

Manuel d’utilisation. Alimentation

750W / 850W / 1000W GOLD

Configuration de la nouvelle alimentation SuperNOVA 1000G3

Connecteur Modulaire câbles Couleur du câble

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4 VGA5

SATA1

SATA2

SATA3 SATA4 PERIF1

FDD

Spécifications de la nouvelle alimentation SuperNOVA 1000G3

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

3 x PCI-E 8(6+2)-Pin x 2

4 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Noir

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

SuperNOVA 1000W GOLD

100-240 VAC, 15A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 83.3A 0.5A 3.0A

120W 999.6W

cont

+50°C ambiante à pleine charge

6W 15W

1000W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 150mm (L)

Français

GOLD

Page 35

Tabela de Conteúdo

Manual do Usuário para Fonte de Alimentação

750W / 850W / 1000W GOLD

Introdução.................................................................................................... .

Informações de Segurança..........................................................................

Conteúdo da Embalagem.............................................................................

Recursos.......................................................................................................

Instalação......................................................................................................

Perguntas Frequentes..................................................................................

SuperNOVA 750G3 Configuração de cabos.................................................

SuperNOVA 750G3

SuperNOVA 850G3 Configuração de cabos.................................................

SuperNOVA 850G3 Especificação................................................................

SuperNOVA 1000G3 Configuração de cabos...............................................

SuperNOVA 1000G3 Especificação..............................................................

Especificação................................................................

Português

Page 36

Manual do Usuário para Fonte de Alimentação

750W / 850W / 1000W GOLD

Introdução: Poder Premium

Apresentamos a linha EVGA SuperNOVA G3. Estas novas fontes de alimentação possuem uma ventoinha redesenhada com rolamento Hydraulic-Dynamic proporcionando enorme vida útil e operação quase silenciosa, em comparação com rolamento de esferas duplas. Além disso, a linha de fontes EVGA SuperNOVA G3 melhorou o desempenho e diminuiu a oscilação, dando-lhe o máximo em alta performance. Tudo isso entregue em um formato compacto de 150 mm, provando que coisas boas podem, por vezes, vir em formatos

SuperNOVA 750G3 SuperNOVA 850G3 SuperNOVA 1000G3

Informações de Segurança

AVISO1: Este produto não possui peças reparáveis pelo usuário. Abrir a carcaça representa um risco de choque e anula a garantia. A EVGA não se responsabiliza por qualquer consequência gerada por uma utilização inadequada, incluindo mas não limitado a, uso para qual o produto não se destina, ou uso incompatível com os termos da garantia disponibilizada online. (Informeções de garantia disponível em http://br.evga.com/

support/warranty e manual disponível em http://br.evga.com/support/manuals).

AVISO2: Somente utilize os cabos incluídos ou cabos adquiridos em EVGA.com que são especificamente selecionados para a sua fonte. O uso de cabos incorretos corre o risco de falha catastrófica.

Conteúdo da Embalagem

Incluído com a sua fonte de alimentação EVGA SuperNOVA a instalação adequada e teste opcional:

750G3 850G3 1000G3

(1) Fonte EVGA (1) Manual EVGA (4) Parafusos de montagem (1) Testador de Fonte EVGA (24-Pin) (1) Bolsa para cabos EVGA (1) Cabo 24-Pin ATX (2) Cabos 8(4+4)-Pin EPS/ATX12V CPU (2) Cabos 8(6+2)-Pin PCI-E VGA (2) Cabos 2 x 8(6+2)-Pin PCI-E VGA (3) Cabos 3 SA (1) Cabo 4 Molex (1) Adaptador Molex para FDD (1) Cabo de alimentação (opcional)

Português

(1) Fonte EVGA (1) Manual EVGA (4) Parafusos de montagem (1) Testador de Fonte EVGA (24-Pin) (1) Bolsa para cabos EVGA (1) Cabo 24-Pin ATX (2) Cabos 8(4+4)-Pin EPS/ATX12V CPU (2) Cabos 8(6+2)-Pin PCI-E VGA (2) Cabos 2 x 8(6+2)-Pin PCI-E VGA (3) Cabos 3 SATA (1) Cabo 4 Molex (1) Adaptador Molex para FDD (1) Cabo de alimentação (opcional)

750G3/850G3/1000G3

oferece os seguintes itens para

(1) Fonte EVGA (1) Manual EVGA (4) Parafusos de montagem (1) Testador de Fonte EVGA (24-Pin) (1) Bolsa para cabos EVGA (1) Cabo 24-Pin ATX (2) Cabos 8(4+4)-Pin EPS/ATX12V CPU (2) Cabos 8(6+2)-Pin PCI-E VGA (3) Cabos 2 x 8(6+2)-Pin PCI-E VGA (4) Cabos 3 SATA (1) Cabo 4 M (1) Adaptador Molex para FDD (1) Cabo de alimentação (opcional)

olex

Page 37

Manual do Usuário para Fonte de Alimentação

750W / 850W / 1000W GOLD

Recursos

ENERGIA ESTÁVEL

A série G3 tem excelente desempenho energético com tensão estável e ultra potência extremamente limpa.

Isso pode ajudá-lo a atingir o mais alto possível overclock (opcional) e fornecer a energia mais estável e

conﬁável para todos os componentes. A série G3 também tem alta eﬁciência de até 90% (115VAC) / 92%

(220VAC~240VAC) e é 80 PLUS

Sistema de Controle Térmico ECO

O Sistema de Controle Térmico Inteligente ECO EVGA proporciona um funcionamento silencioso em baixas cargas, maior eﬁciência e maior vida útil do ventilador. Ativado por um interruptor simples diretamente na fonte de alimentação, o recurso “rotação de fan nulo” é ideal para usuários que procuram reduzir o ruído geral em ambientes. Economize nos custos de energia e uso fã desnecessário da fan com o Sistema de Controle Térmico ECO EVGA.

A MELHOR PROTEÇÃO

A série G3 é equipada com os maior conjunto de proteção possível, incluindo Proteção contra Sobretensão (Over Voltage Protection, OVP), Proteção contra baixa tensão (Under Voltage Protection, UVP), Proteção contra alimentação excessiva (Over Power Protection, OPP), Proteção contra Curto-Circuito (Short Circuit Protection, SCP), Proteção de Sobrecorrente (Over Current Protection, OCP), Proteção contra Alta Temperatura (Over Temperature Protection, OTP). Este produto também é coberto pela incrível garantia de 10 anos e o lendário Suporte EVGA.

QUALIDADE DE ACABAMENTO SUPERIOR

A série G3 é construída com o mais alto padrão, utilizando capacitores 100% japoneses rotulados à 105 graus Celsius e semicondutores de marcas de altíssima qualidade para uma melhor performance e durabilidade. A ventoinha ultra silenciosa de 130mm com fans Hidráulico Dynamic Bearing proporcionam refrigeração adequada

praticamente sem ruídos quando não for necessária e refrigeração ideal para operações pesadas.

DESIGN MODULAR

Diminuir a bagunça dentro do Gabinete, melhorar a temperatura ambiente com melhor fluxo de ar e em geral proporcionar uma aparência organizada para qualquer sistema. Design modular permite que o usuário desligue o cabo do lado da fonte de alimentação, caso não seja necessário para a configuração específica. Isso pode ajudar a liberar espaço no interior da Gabinete e melhorar a organização dos cabos, bem como o fluxo de ar em todo o sistema.

GOLD.

Instalação

1. Retire a fonte de alimentação da embalagem.

2. (Opcional) Usando a ferramenta de teste de Fonte fornecido, conecte o cabo de 24

-Pin na fonte de alimentação, em seguida, anexar a ferramenta de teste para o cabo de 24-Pin. Conecte o cabo de alimentação ATX para a fonte de alimentação e ligue o cabo PWR na tomada ou estabilizador / no-break que você planeja usar. Uma vez conectado, ligue o interruptor de alimentação para a posição ON.

Atenção: Se você estiver usando uma configuração de refrigeração a água, esta ferramenta de teste de forma simples e seguro, opção para o vazamento/ drenagem/componentes de resfriamento à água e teste sem a necessidade de um clipe de papel ou outro dispositivo.

Português

Page 38

Manual do Usuário para Fonte de Alimentação

750W / 850W / 1000W GOLD

3. Use os parafusos fornecidos com o seu gabinete para instalar a fonte em seu computador. NOTA: Recomenda-se instalar a fonte de alimentação com a ventoinha voltada para baixo. No entanto, se o seu Gabinete o encaixe da fonte de alimentação é na parte de baixo e não existem orifícios de ventilação disponíveis, pode ser melhor instalar a fonte com a ventoinha voltada para cima para uma maior eﬁciência e conﬁabilidade.

4. Conecte o cabo ATX de 24-Pin de sua Fonte em sua placa-mãe.

5. Conecte o cabo 4+4-Pin EPS12V de sua Fonte em sua placa-mãe. (Opcional) - Se você está pensando em realizar overclock e a sua placa-mãe suporta 8-Pin adicional ou conectores de alimentação da CPU de 4-Pin, conecte o segundo cabo EPS12V 4+4-Pin. Isso só é necessário para overclocking pesado ou para placas-mãe dual processadas. (Dual CPU)

6. Conecte os cabos PCIe de 6/6+2-Pin em sua(s) placa(s) de vídeo. IMPORTANTE: Não tente conectar um cabo PCI-E de 8-Pin em um conector de 6-Pin sem antes retirar os dois pinos adicionais.

7. Conecte os cabos de energia SATA aos seus dispositivos (discos rígidos, SSDs e dríves ópticos).

8. Conecte os “Molex” conectores de 4-Pin periféricos para ventiladores, bombas, componentes adicionais e outros dispositivos/adaptadores.

9. Conecte o cabo de alimentação para o fornecimento de energia na tomada. Veriﬁque todas as conexões para garantir uma conexão sólida e ligue o interruptor de alimentação da fonte de alimentação para a posição ON.

Português

Page 39

Manual do Usuário para Fonte de Alimentação

750W / 850W / 1000W GOLD

Perguntas Frequentes

P: Eu vejo há mais de 4 orifícios na parte traseira da fonte de alimentação, mas a embalagem só ofertas (4) parafusos está faltando algum ?

R: Não falta nada, você só precisará anexar a fonte de alimentação EVGA no Gabinete com 4 parafusos. A fonte de alimentação oferece mais de (4) orifícios para oferecer compatibilidade ideal para projetos atuais de Gabinetes diferenciados.

P: Minha Fonte EVGA inclui 2 cabos EPS para a minha placa mãe, eu preciso conectar os dois juntos?

R: A maioria das placas-mães modernas requerem apenas conexão (1) 4+4 ou 8-Pin EPS. Em alguns modelos, uma conexão de 4+4-Pin adicional sobre a placa-mãe pode ser encontrada para conﬁgurações CPU dual ou para um overclocking. Se a sua placa-mãe suporta dupla 4+4-Pin EPS conexões, consulte o manual do fabricante da placa para obter detalhes sobre o funcionamento adequado e utilização de energia das conexões EPS.

P: O que é Sistema de Controle Térmico Duplo.

R: O sistema de controle térmico ECO, quando ativado, permite que o ventilador em sua fonte de alimentação EVGA pare de rodar durante a baixa e ou moderada carga de operação. O ventilador da fonte de alimentação EVGA irá ligar-se automaticamente quando necessário, baseado na temperatura dos alcances de alimentação. O ventilador também irá aumentar o RPM, quando necessário, com base na operação de carregamento ser solicitada a partir dos componentes ligados. Isso evita a rotação desnecessária, reduz os níveis de ruído ambiente e aumentar a vida útil do ventilador devido à ventoinha não girar quando não for necessário.

Atenção: Se o Controle Térmico ECO estiver desativado e o ventilador sempre irá girar, mesmo em baixas cargas.

O ventilador também irá aumentar em RPM automaticamente conforme necessário, com base no consumo de energia de componentes ligados.

P: E se eu quiser usar adaptadores de energia para a minha placa(s) de vídeo/placa-mãe/periféricos ?

R: EVGA recomenda o uso de conexões de alimentação direta da fonte de alimentação para ligar a placa de vídeo(s), as conexões de placas-mãe e de outras conexões de alimentação auxiliares para a distribuição de energia ideal. Adaptadores de energia só deve ser necessário quando essa é a única opção.

P: Importa qual ponta do cabo vou plugar na fonte de alimentação?

R: Sim, as pontas que vão à fonte não terão interrupções, como o EPS (CPU) possui 4+4-Pin em uma ponta e 8 na outra. Veriﬁque cuidadosamente cada cabo de acordo com sua etiqueta para conectar o lado correto à fonte e o mesmo cabo ao componente correspondente.

P: Se eu tiver um problema ou uma dúvida, posso obter suporte?

R: Todos os produtos EVGA contam com garantia, assim como suporte técnico 24/7. O Suporte de sua fonte pode ser obtido através do Skype “SuporteEVGA”, ou entre em contato por e-mail através do support@evga.com.

Português

Page 40

Manual do Usuário para Fonte de Alimentação

750W / 850W / 1000W GOLD

SuperNOVA 750G3 Configuração de cabos

Conexão Modular Cabos Cor do Cabo

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

SuperNOVA 750G3 Especificação

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Preto

Entrada AC

Saida DC

Saida Maxima, A

Combinado, W

Potencia de Saida, Pcont

SuperNOVA 750W GOLD

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

+50°C ambiente à pleno funcionamento

6W 15W

750W @ +50°C

Dimensões: 85mm (H) x 150mm (W) x 150mm (L)

Proteção contra Sobretensão, Proteção contra Subtensão, Proteção contra Curto-Circuito, Proteção contra Sobrecarga, Proteção de Sobrecorrente, Proteção contra Alta Temperatura.

Português

GOLD

Page 41

Manual do Usuário para Fonte de Alimentação

750W / 850W / 1000W GOLD

SuperNOVA 850G3 Configuração de cabos

Conexão Modular Cabos Cor do Cabo

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

SuperNOVA 850G3 Especificação

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4

1 x Molex to FDD Adapter

Preto

Entrada AC

Saida DC

Saida Maxima, A

Combinado, W

Potencia de Saida, Pcont

SuperNOVA 850W GOLD

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 70.8A 0.5A 3.0A

120W 849.6W

+50°C ambiente à pleno funcionamento

6W 15W

850W @ +50°C

Dimensões: 85mm (H) x 150mm (W) x 150mm (L)

Proteção contra Sobretensão, Proteção contra Subtensão, Proteção contra Curto-Circuito, Proteção contra Sobrecarga, Proteção de Sobrecorrente, Proteção contra Alta Temperatura.

GOLD

Português

Page 42

Manual do Usuário para Fonte de Alimentação

750W / 850W / 1000W GOLD

SuperNOVA 1000G3 Configuração de cabos

Conexão Modular Cabos Cor do Cabo

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4 VGA5

SATA1

SATA2

SATA3 SATA4 PERIF1

FDD

SuperNOVA 1000G3 Especificação

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

3 x PCI-E 8(6+2)-Pin x 2

4 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Preto

Entrada AC

Saida DC

Saida Maxima, A

Combinado, W

Potencia de Saida, Pcont

SuperNOVA 1000W GOLD

100-240 VAC, 15A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 83.3A 0.5A 3.0A

120W 999.6W

+50°C ambiente à pleno funcionamento

6W 15W

1000W @ +50°C

Dimensões: 85mm (H) x 150mm (W) x 150mm (L)

Proteção contra Sobretensão, Proteção contra Subtensão, Proteção contra Curto-Circuito, Proteção contra Sobrecarga, Proteção de Sobrecorrente, Proteção contra Alta Temperatura.

Português

GOLD

Page 43

Indice

Manuale utente Unità di alimentazione

750W / 850W / 1000W GOLD

IIntroduzione.................................................................................................

Informazioni di sicurezza..............................................................................

Contenuto della confezione..........................................................................

Caratteristiche...............................................................................................

Installazione...................................................................................................

Domande e risposte......................................................................................

Configurazione dei cavi SuperNOVA 750G3................................................

Specifiche tecniche SuperNOVA 750G3.................

Configurazione dei cavi SuperNOVA 850G3................................................

Specifiche tecniche SuperNOVA 850G3......................................................

Configurazione dei cavi SuperNOVA 1000G3..............................................

Specifiche tecniche SuperNOVA 1000G3.....................................................

.....................................

Italiano

Page 44

Manuale utente Unità di alimentazione

750W / 850W / 1000W GOLD

Introduzione: Potenza Premium

Vi presentiamo la linea EVGA SuperNOVA G3. Questi nuovi alimentatori sono dotati di una ventola con cuscinetto idraulico-dinamico ridisegnato, che offre una vita in servizio estremamente lunga e un funzionamento quasi completamente silenzioso rispetto al doppio cuscinetto. La gamma di alimentatori EVGA SuperNOVA G3 offre inoltre prestazioni migliorate e meno ondulazione, e il massimo in termini di performance elevata. E tutto questo in un compatto chassis di soli 150 mm di lunghezza, a dimostrazione che spesso anche piccolo è bello!

SuperNOVA 750G3 SuperNOVA 850G3 SuperNOVA 1000G3

Informazioni di sicurezza

ATTENZIONE1: questa unità non ha parti manutenibili dall’utente al suo interno. L’apertura del case comporta un rischio di folgorazione e invaliderà la garanzia del prodotto. EVGA non sarà responsabile per qualsiasi uso improprio, incluso, ma non limitato a, qualsiasi utilizzo del prodotto non conforme alla sua destinazione o un utilizzo non conforme con le condizioni di garanzia disponibili online. (Le informazioni sulla garanzia sono disponibile su www.evga.com/support/warranty e questo manuale è disponibile suwww.evga.com/manuals).

ATTENZIONE2: Solo utilizzare cavi incluso o acquisito dal EVGA.com che sono specificamente etichettato per di alimentazione. L'uso di cavi non corretti dà la possibilità di guasto catastrofico.

Contenuto della confezione

Nella confezione dell’alimentatore EVGA SuperNOVA 750G3/850G3/1000G3 sono inclusi i seguenti componenti per l’installazione dell’unità e test opzionali:

750G3 850G3 1000G3

(1) Alimentatore EVGA (1) Manuale EVGA (4) Viti di montaggio (1) Tester PSU EVGA (24 pin) (1) Busta con cavo EVGA (1) Cavo ATX 24 pin (2) Cavi CPU EPS/ATX 12 V 8(4+4) pin (2) Cavi PCI-E VGA 8(6+2) pin (2) 2 x cavi PCI-E VGA 8(6+2) pin (3) Cavi SATA 3 (1) Cavo Molex 4 (1) Adattatore Molex-FDD (1) Cavo alimentazione (opzionale)

Italiano

Alimentatore EVGA

(1) (1) Manuale EVGA (4) Viti di montaggio (1) Tester PSU EVGA (24 pin) (1) Busta con cavo EVGA (1) Cavo ATX 24 pin (2) Cavi CPU EPS/ATX 12 V 8(4+4) pin (2) Cavi PCI-E VGA 8(6+2) pin (2) 2 x cavi PCI-E VGA 8(6+2) pin (3) Cavi SATA 3 (1) Cavo Molex 4 (1) Adattatore Molex-FDD (1) Cavo alimentazione (opzionale)

(1) Alimentatore EVGA (1) Manuale EVGA (4) Viti di montaggio (1) Tester PSU EVGA (24 pin) (1) Busta con cavo EVGA (1) Cavo ATX 24 pin (2) Cavi CPU EPS/ATX 12 V 8(4+4) pin (2) Cavi PCI-E VGA 8(6+2) pin (3) 2 x cavi PCI-E VGA 8(6+2) pin (4) Cavi SATA 3 (1) Cavo Molex 4 (1) Adattatore Molex-FDD (1) Cavo alimentazione (opzionale)

Page 45

Manuale utente Unità di alimentazione

750W / 850W / 1000W GOLD

Caratteristiche

POTENZA STABILE

La serie G3 offre eccezionali prestazioni elettriche con una tensione ultra stabile e una erogazione della potenza

elettrica estremamente pulita. Questo consente di ottenere il più alto overclocking possibile (opzionale) ed

erogare una potenza estremamente stabile e affidabile a tutti i componenti. La serie Gold offre inoltre un’elevata efficienza - fino al 90% (115 V CA) / 92% (220 V CA~240 V CA) - ed è certificata 80 PLUS GOLD.

SISTEMA DI CONTROLLO TERMICO ECO L’intelligente sistema di controllo termico ECO di EVGA offre un funzionamento silenzioso ai bassi carichi,

un’efficienza migliorata e una vita in servizio della ventola più lunga. Abilitata con un semplice interruttore sull’alimentatore, la funzione “No Fan Spin” è ideale per gli utenti che desiderano ridurre la rumorosità ambientale complessiva. Risparmia sui costi energetici ed evita di utilizzare la ventola inutilmente con il sistema di controllo termico ECO di EVGA.

PROTEZIONE DI ALTISSIMA QUALITÀ

La serie G3 è dotata del sistema di protezione più completo, fra cui protezione dalla sovratensione (OVP), protezione dalla sottotensione (UVP) protezione dalla sovralimentazione (OPP), protezione dai cortocircuiti (SCP), protezione dalla sovracorrente (OCP) e protezione dalla sovratemperatura (OTP). Questo prodotto è anche coperto da una eccezionale garanzia di 10 anni e il leggendario servizio clienti e supporto di EVGA.

QUALITÀ DI COSTRUZIONE SUPERIORE

La serie G3 è stata costruita secondo i più alti standard, utilizzando condensatori 100% giapponesi (temperatura di esercizio 105 gradi Celsius) e semiconduttori di marchio di alta qualità per il massimo delle prestazioni e affidabilità. La ventola Ultra Quiet con cuscinetto a doppia sfera di 135 mm offre un adeguato raffreddamento per un funzionamento quasi silenzioso quando non è necessaria e il corretto raffreddamento durante il funzionamento a pieno carico.

DESIGN MODULARE

Riduci il numero di componenti nel case e migliora la temperatura ambientale con un flusso d’aria ottimizzato, il tutto con un look estremamente pulito. I design completamente modulari delle PSU consentono all’utente di scollegare i cavi dal lato dell’alimentatore se non sono necessari per la configurazione specifica. Questo può aiutare a liberare spazio all’interno del case e a migliorare la gestione dei cavi, così come il flusso d’aria in tutto il sistema.EVGA offre design completamente modulare in tutta la serie G3 tra cui una custodia cavo nel caso in cui si prevede un futuro aggiornamento o aggiungere componenti aggiuntivi per la conservazione.

Installazione

1. Rimuovere l’alimentatore dalla confezione.

(Opzionale) Utilizzando il tester della PSU, collegare il cavo a 24 pin alla PSU e quindi

2. collegare il tester al cavo a 24 pin. Collegare il cavo di alimentazione ATX alla PSU e inserire il cavo PWR nella presa o protezione dalla sovratensione/UPS che si prevede di usare. Una volta collegato, accendere l’unità premendo l’interruttore di alimentazione (posizione “ON”). (Se la modalità ECO è impostata su ON, la ventola non sarà in funzione)

Nota: se si utilizza un sistema di raffreddamento ad acqua, questo tester è un’opzione semplice e sicura per lo spurgo/drenaggio/test dei componenti di raffreddamento ad acqua, senza dover utilizzare una graffetta o altro dispositivo.

Italiano

Page 46

Utilizzare le viti fornite con il case per installare l’alimentatore nel

proprio computer. NOTA: si raccomanda di installare l’alimentatore con la ventola rivolta verso il basso. Tuttavia, se nel case l’alimentatore è ubicato sulla parte inferiore e fori di ventilazione non sono disponibili, è possibile installare l’alimentatore con la ventola rivolta verso l’alto per una maggiore efficienza e affidabilità.

Collegare il cavo ATX da 24 pin alla scheda madre.

Collegare il cavo EPS12V da 4+4 pin alla scheda madre.

(Opzionale) – se si intende utilizzare un overclocking estremo

e la propria scheda madre supporta connettori per l’alimentazione della CPU a 8 pin o 4 pin, collegare il secondo cavo EPS12V da 4+4 pin. Questo è solo necessario per un overclocking estremo o per schede madri con doppia CPU.

Collegare i cavi PCI-E 6/6+2 pin alla scheda grafica o schede

grafiche. NOTA: non tentare di collegare un cavo PCI-E a 8 pin a un connettore a 6 pin senza prima rimuovere i due pin supplementari.

Collegare i cavi di alimentazione SATA a tutte le unità di dati o

7. unità ottiche (hard disk, unità stato solido, unità ottiche).

Manuale utente Unità di alimentazione

750W / 850W / 1000W GOLD

Collegare i connettori “Molex” periferici a 4 pin a ventole,

8. pompe,componenti legacy e altri dispositivi/adattatori.

Collegare il cavo di alimentazione CA all’alimentatore e alla

9. presa a muro. Controllare tutti i collegamenti per assicurarsi che siano ben saldi e accendere l’alimentatore premendo l’interruttore di alimentazione (posizione “ON”).

Italiano

Page 47

Manuale utente Unità di alimentazione

750W / 850W / 1000W GOLD

Domande e risposte

D. Sul retro dell’alimentatore sono presenti più di quattro fori per le viti, ma nella confezione ci sono solo (4) viti;

mancano alcune viti?

R. Non manca nulla; l’alimentatore EVGA viene montato nel case con le quattro viti in dotazione. L’alimentatore è dotato di più di (4) fori per offrire una compatibilità ottimale con tutti i design dei case moderni.

D. La mia unità di alimentazione EVGA include (2) cavi EPS per la scheda madre; è necessario collegarli

R. Le schede madri necessitano di (1) solo collegamento EPS a 4+4 o 8 pin. Su alcuni modelli, la scheda madre è dotata di un collegamento a 4+4 o 8 pin aggiuntivo per configurazioni a doppia CPU o per un

overclocking estremo. Se la scheda madre supporta due collegamenti EPS a 4+4 pin, consultare il manuale del produttore della scheda madre per dettagli sul funzionamento e l’alimentazione dei collegamenti EPS.

D. Cos’è il sistema di controllo termico ECO? R. Il sistema di controllo termico ECO, se abilitato, consente alla ventola dell’alimentatore EVGA di spegnersi con

un funzionamento a carichi da bassi a moderati. La ventola dell’alimentatore EVGA si riaccenderà automatica-

mente solo quando è necessario, in base alla temperatura raggiunta dall’alimentatore. La ventola aumenterà

anche la velocità di funzionamento (giri/min.) in base al carico richiesto dai componenti collegati, se necessario. Questo previene inutili rotazioni, riduce i livelli di rumorosità ambientale e aumenterà la vita in servizio della ventola a causa della ridotta rotazione.

Nota: se il controllo termico ECO è disattivato, la ventola sarà sempre in funzione, anche ai carichi bassi. La ventola aumenterà automaticamente anche la velocità di funzionamento (giri/min.), in base all’assorbimento elettrico dei componenti collegati, se necessario.

D. E se volessi utilizzare adattatori di corrente per la mia scheda grafica/scheda madre/periferiche? R. EVGA raccomanda sempre l’utilizzo di collegamenti diretti alla rete elettrica per alimentare tutti i componenti.

D. È importante quale estremità del cavo si inserisce nell’unità di alimentazione? R. Sì, i collegamenti all’alimentatore non possono essere “separati” come il connettore EPS (CPU), il quale è

formato da 4+4 pin su un lato e da 8 pin (intero) sull’altro. Controllare ciascun cavo in quanto tutti i cavi sono etichettati per il collegamento corretto all’alimentatore e collegare direttamente all’alimentatore solo il cavo ‘‘corrispondente”, come riportato su ciascun connettore.

D. Se ho un problema o una domanda, è possibile richiedere assistenza? R. TUTTI i prodotti EVGA sono supportati da garanzie top tier e da supporto tecnico 24/7. Se si necessita di

supporto per il proprio alimentatore, vedere i dettagli di contatto di seguito: USA: +1-888-881-3842 opzione 1, opzione 3 o inviare un’e-mail a support@evga.com. Europa: +49 89 189 049 11 o inviare un’e-mail tramite eu.evga.com/support.

Italiano

Page 48

Manuale utente Unità di alimentazione

750W / 850W / 1000W GOLD

Configurazione dei cavi SuperNOVA 750G3

Connettore modulare Cavi Colore cavo

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

Specifiche tecniche SuperNOVA 750G3

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Nero

Ingresso CA

Uscita CC

Uscita MAX, A

Combinata, W

Potenza di uscita, Pcont

SuperNOVA 750W GOLD

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

+50°C ambiente a pieno carico

GOLD

6W 15W

750W @ +50°C

Dimensioni: 85 mm (A) x 150 mm (L) x 150 mm (P)

protezione dalla sovratensione (OVP), protezione dalla sottotensione (UVP) , protezione dai cortocircuiti (SCP), protezione dalla sovralimentazione (OPP), protezione dalla sovracorrente (OCP), protezione dalla sovratemperatura (OTP)

Italiano

Page 49

Manuale utente Unità di alimentazione

750W / 850W / 1000W GOLD

Configurazione dei cavi SuperNOVA 850G3

Connettore modulare Cavi Colore cavo

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4

SATA1

SATA2

SATA3

PERIF1

FDD

Specifiche tecniche SuperNOVA 850G3

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Nero

Ingresso CA

Uscita CC

Uscita MAX, A

Combinata, W

Potenza di uscita, Pcont

SuperNOVA 850W GOLD

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 70.8A 0.5A 3.0A

120W 849.6W

+50°C ambiente a pieno carico

GOLD

6W 15W

850W @ +50°C

Dimensioni: 85 mm (A) x 150 mm (L) x 150 mm (P)

Italiano

Page 50

Manuale utente Unità di alimentazione

750W / 850W / 1000W GOLD

Configurazione dei cavi SuperNOVA 1000G3

Connettore modulare Cavi Colore cavo

MB 1 x ATX 24-Pin

CPU1

CPU2 VGA1 VGA2

VGA3

VGA4 VGA5

SATA1

SATA2

SATA3 SATA4 PERIF1

FDD

Specifiche tecniche SuperNOVA 1000G3

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

3 x PCI-E 8(6+2)-Pin x 2

4 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4 1 x Molex to FDD Adapter

Nero

Ingresso CA

Uscita CC

Uscita MAX, A

Combinata, W

Potenza di uscita, Pcont

SuperNOVA 1000W GOLD

100-240 VAC, 15A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 83.3A 0.5A 3.0A

120W 999.6W

+50°C ambiente a pieno carico

GOLD

6W 15W

1000W @ +50°C

Dimensioni: 85 mm (A) x 150 mm (L) x 150 mm (P)

Italiano

Page 51

Page 52

E006-00-000092 V1_201607

EVGA SuperNOVA 750 G3 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
