EVGA 450 B3 Service Manual

450W / 550W / 650W / 750W / 850W BRONZE

Power Supply User Manual

Introduction: Premium Power

Introducing The EVGA B3 line. These new power supplies have a redesigned Long Life Sleeve Bearing fan which
has an extremely long lifespan, and near silent operation. Also, the EVGA B3 power supply lineup has improved
performance and less ripple, giving you the ultimate in high performance without sacrificing functionality, as all
B3 units are Fully Modular. All this delivered in a compact 150mm/160mm chassis length, proving that good
things can sometimes come in small packages.

EVGA 450/550 B3 EVGA 650 B3

EVGA 750 B3 EVGA 850 B3

Safety Information

WARNING1: This unit has no user-serviceable parts inside. Opening the casing presents a risk of electrocution and will void the product’s warranty.
EVGA will not be responsible for any result of improper use, including but not limited to, any use of the product outside of its intended purpose
or use inconsistent with the warranty terms available online. (Warranty information is available at www.evga.com/support/warranty and this
manual is available at www.evga.com/manuals).

WARNING2: NOT ALL MODULAR CABLES ARE THE SAME OR COMPATIBLE! Use of a non-officially supported cable may void your warranty
, cause a Power Supply failure, and/or cause damage to connected devices. Please use ONLY officially supported cables included with the
Power Supply, or an officially supported set of alternative cables listed for your specific model of Power Supply made BY EVGA. EVGA will
NOT be responsible for damages caused to your power supply, devices, or non-officially supported modular cables in the event damage is
caused by your use of non-officially supported modular cables.

Features

STABLE POWER

The B3 series has outstanding electrical performance with ultra stable voltage and extremely clean power

output. This can help you achieve the highest possible overclock (optional) and provide the most stable and reliable

power to all components. The B3 series also has high efficiency up to 85% (115VAC) / 88% (220VAC~240VAC)

efficiency and is 80 PLUS® BRONZE certified.

1

English

450W / 550W / 650W / 750W / 850W BRONZE

Power Supply User Manual

ECO THERMAL CONTROL SYSTEM

The EVGA ECO Intelligent Thermal Control System provides silent operation at low loads, improved efficiency
and longer life span of the fan. Enabled by a simple switch directly on the power supply, the “No Fan Spin” feature
is ideal for users looking to reduce ambient noise overall. Save on energy costs and unnecessary fan usage with
the EVGA ECO Thermal Control System.

TOP QUALITY PROTECTIONS

The B3 series comes equipped with the most comprehensive protection set possible, including Over Voltage
Protection (OVP), Under Voltage Protection (UVP), Over Power Protection (OPP), Short Circuit Protection (SCP),
Over Current Protection (OCP), and Over Temperature Protection (OTP). This product is also covered by an
exceptional 5-year warranty and EVGA’s legendary customer service and support.

SUPERIOR BUILD QUALITY

The B3 series is built to the highest standards, using Japanese capacitors and high quality brand-name
semiconductor components for the highest performance and reliability. The Ultra Quiet 130mm Long Life Sleeve

Bearing fan provides adequate cooling to allow near silent operation.

MODULAR DESIGN

Reduce clutter in the case, improve ambient temperatures with better airflow overall and provide a clean look to
any system. Modular PSU designs allow the user to disconnect the cables from the power supply side if they are
not needed for the specific configuration. This can help free up space inside the case and improve cable

management as well as airflow throughout the system.

Installation

1. Remove the power supply from its packaging.

2. Use the screws provided with your case to install the power supply into your computer. NOTE: It is
recommended to install the power supply with the fan facing down. However, if your case places the power
supply at the bottom of the case and there are no ventilation holes available, it may be best to install the power
supply with the fan facing up for greater efficiency and reliability.

3. Connect the 24-Pin ATX cable to the PSU and the motherboard.

4. Connect the 4+4-Pin EPS12V cable to the motherboard.

1 2 3 4

English

2

450W / 550W / 650W / 750W / 850W BRONZE

Power Supply User Manual

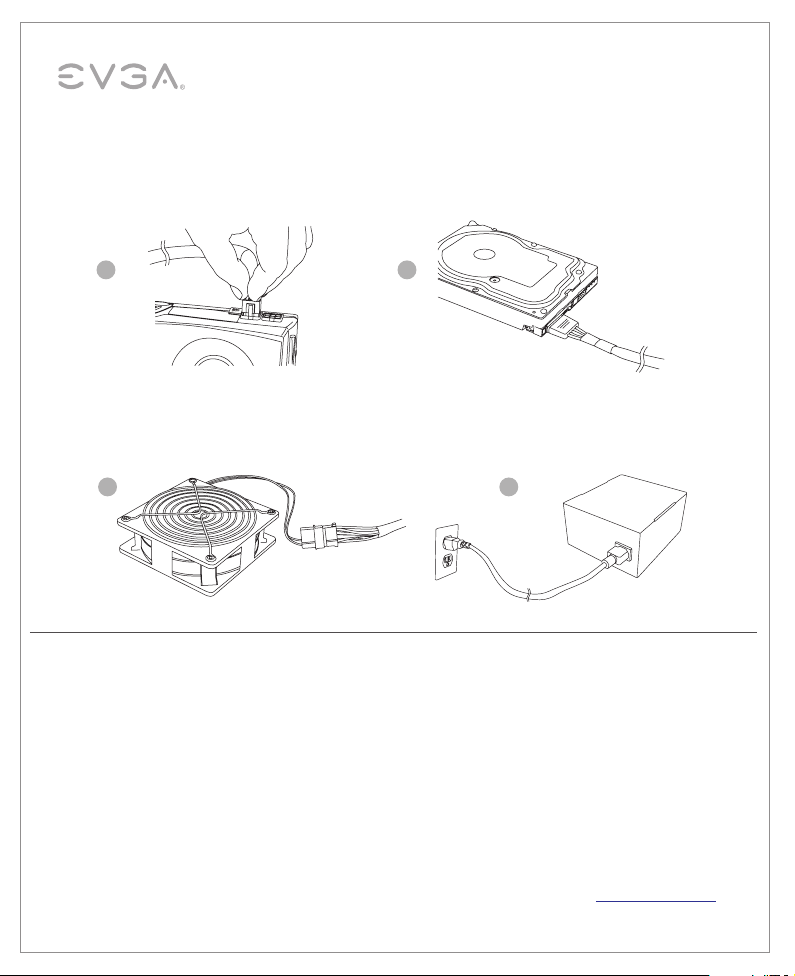

5. Connect the 6/6+2-Pin PCI-E cables to your graphics card(s).

NOTE: Do not attempt to plug an 8-Pin PCI-E cable into a 6-Pin connector without first detaching the

two extra pins.

6. Connect SATA power cables to all data drives or optical drives (hard drives, solid state drives, optical drives).

5 6

7. Connect the peripheral “Molex” 4-Pin connectors for fans, pumps, legacy components and other
devices/adapters.

8. Connect the AC power cord to your power supply and to the wall. Check all connections to assure a solid
connection and turn the power switch on the power supply to the ON position.

7

8

Q&A

Q. What is the ECO Thermal Control System?
A. The ECO Thermal Control System, when enabled, allows the fan on your EVGA power supply to shut off

during low to moderate operation loads. The EVGA power supply’s fan will automatically turn back on when
needed, based on the temperature the power supply reaches. The fan will also increase in RPM when needed,
based on the load operation being requested from the components connected. This prevents unnecessary
rotation, reduces ambient noise levels and will increase the life span of the fan due to the fan not spinning
when not required.
Please Note: If the ECO Thermal Control is disabled the fan will always spin, even at low loads. The fan will also
increase in RPM as needed automatically, based on the power draw from connected components.

Q. If I have an issue or a question, can I get support?

ALL EVGA products are backed by top tier warranties as well as 24/7 technical support. Support can be reached

A.
for your power supply at:

- USA:

[phone] option 1, option 3. or contact us via email at [e-mail].

- Europe:

[phone] or by email via eu.evga.com/support.

3

English

450 / 550B3 Cable Configuration

450W / 550W / 650W / 750W / 850W BRONZE

Power Supply User Manual

Modular Connector

MB

CPU

VGA

SATA1

SATA2

PERIF

FDD

Cables

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

650B3 Cable Configuration

Modular Connector Cables

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

1 x PCI-E 8(6+2)-Pin

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Cable Color

Black

Cable Color

Black

Dimensions: 85mm (H) x 150mm (W) x 150mm (L)

Over Voltage Protection, Under Voltage Protection, Short Circuit Protection,
Over Power Protection, Over Current Protection, Over Temperature Protection.

English

4

750B3 Cable Configuration

750B3 Cable Configuration

Modular Connector Cables

Modular Connector Cables

MB

MB

CPU

CPU

VGA1

VGA1

VGA2

VGA2

SATA1

SATA1

SATA2

SATA2

PERIF

PERIF

FDD

FDD

850B3 Cable Configuration

850B3 Cable Configuration

Modular Connector Cables

Modular Connector Cables

MB

MB

CPU

CPU

VGA1

VGA1

VGA2

VGA2

VGA3

VGA3

SATA1

SATA1

SATA2

SATA2

SATA3

SATA3

PERIF

PERIF

FDD

FDD

1 x ATX (20+4)-Pin

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin x 2

2 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

1 x Molex to FDD Adapter

1 x ATX (20+4)-Pin

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

3 x PCI-E 8(6+2)-Pin x 2

3 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

1 x Molex to FDD Adapter

450W / 550W / 650W / 750W / 850W BRONZE

450W / 550W / 650W / 750W / 850W BRONZE

Power Supply User Manual

Power Supply User Manual

Cable Color

Cable Color

Black

Black

Cable Color

Cable Color

Black

Black

Dimensions: 85mm (H) x 150mm (W) x 160mm (L)

Dimensions: 85mm (H) x 150mm (W) x 160mm (L)

Over Voltage Protection, Under Voltage Protection, Short Circuit Protection,

Over Voltage Protection, Under Voltage Protection, Short Circuit Protection,
Over Power Protection, Over Current Protection, Over Temperature Protection.

Over Power Protection, Over Current Protection, Over Temperature Protection.

5

5

English

English

450W / 550W / 650W / 750W / 850W BRONZE

450 / 550 / 650 / 750 / 850B3 Specifications

Power Supply User Manual

AC Input
DC Output
MAX output, A
Combined, W
Output power, P

AC Input
DC Output
MAX output, A
Combined, W
Output power, P

AC Input
DC Output
MAX output, A
Combined, W
Output power, P

AC Input
DC Output
MAX output, A
Combined, W
Output power, P

450W BRONZE

+40°C ambient @ full load

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

37.4A 0.5A 3.0A

110W 448.8W

cont

550W BRONZE

450W @ +40°C

+40°C ambient @ full load

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

45.8A 0.5A 3.0A

110W 549.6W

cont

650W BRONZE

550W @ +40°C

+40°C ambient @ full load

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

54.1A 0.5A

110W 649.2W

cont

750W BRONZE

650W @ +40°C

+50°C ambient @ full load

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

cont

750W @ +50°C

6W 15W

6W 15W

3.0A

6W 15W

6W 15W

AC Input
DC Output
MAX output, A
Combined, W
Output power, P

English

850W BRONZE

+50°C ambient @ full load

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A

70.8A 0.5A 3.0A

120W 849.6W

cont

850W @ +50°C

6

6W 15W

450W / 550W / 650W / 750W / 850W BRONZE

Netzteil Bedienungsanleitung

Einführung: Premium Power

Vorstellung der neuen EVGA B3 Serie. Diese Netzteile verfügen über den neuentwickelten Hülsenlager Lüfter,
welcher eine verlängerte Lebensdauer bietet und beinahe geräuschlos arbeitet. Die EVGA B3 Netzteil Serie
bietet zudem verbesserte Leistung, bei gleichzeitig weniger elektrischen Störgeräuschen (Ripple) und bietet
somit, die ultimative Performance ohne die Funktionalität zu opfern, da alle B3-Geräte voll modular
sind; all dies ist in einem nur 150mm/160mm Chassis vereint, denn es kommt nicht immer auf die Größe an.

EVGA 450/550 B3 EVGA 650 B3

EVGA 750 B3 EVGA 850 B3

Sicherheit

WARNHINWEIS1: Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Beim Öffnen des Gehäuses besteht das Risiko einen
Stromschlag zu bekommen, außerdem erlischt die Produktgarantie. EVGA übernimmt keinerlei Haftung für Folgen unsachgemäßer Verwendung.
Hierzu zählt unter anderem die Verwendung des Produkts für einen anderen als den vorgesehenen Verwendungszweck, oder eine Verwendung,
die nicht den online-einsehbaren Garantiebedingungen entspricht. (Die Garantiebedingungen sind auf http://de.evga.com/support/warranty
einsehbar. Dieses Handbuch ist auf www.evga.com/manuals einsehbar.)

NICHT ALLE MODULAREN KABEL SIND GLEICH ODER KOMPATIBEL! Die Verwendung von nicht offiziell unterstützten

WARNHINWEIS2:

Kabeln kann zum Verlust der Garantie, einem Ausfall des Netzteils und/oder zu einem Schaden der verbundenen Hardware führen. Bitte
verwenden Sie ausschließlich offiziell unterstützte Kabel aus dem Lieferumfang oder ein offiziell unterstütztes Kabelset von EVGA speziell für
Ihr Netzteil. EVGA haftet nicht für Schäden an Ihrem Netzteil inkl. Kabeln und sonstigen Geräten, verursacht durch die Verwendung von nicht
offiziell unterstützten modularen Kabeln.

Merkmale

STABILE LEISTUNG

Die B3-Serie liefert hervorragende elektrische Leistung mit extra stabilen Spannung und extrem

Output.

Sie ermöglicht maximale Übertaktung (sofern erwünscht) und versorgt sämtliche Komponenten

zuverlässig mit stabiler Leistung. Die B3 Serie bietet eine ausgezeichnete Effizienz mit mehr als

und ist85% (115VAC) / 88% (220VAC~240VAC) 80 PLUS

®

BRONZE zertifiziert.

sauberem

7

Deutsch

450W / 550W / 650W / 750W / 850W BRONZE

Netzteil Bedienungsanleitung

ECO THERMAL CONTROL SYSTEM

Das EVGA ECO Intelligent Thermal Control System sorgt für leiseren Betrieb bei geringerer Auslastung,
verbesserte Effizienz und eine längere Lebensdauer des Lüfters. Die über einen einfachen Schalter direkt am
Netzteil aktivierbare “No Fan Spin“ Funktion ist ideal, um den Geräuschpegel zu senken. Das EVGA ECO Thermal
Control System reduziert die Energiekosten und vermeidet überflüssigen Lüfterbetrieb.

ERSTKLASSIGE SCHUTZMERKMALE

Die B3-Serie verfügt über umfangreiche Schutzmerkmale, darunter Überspannungsschutz (Over Voltage
Protection, OVP), Unterspannungsschutz (Under Voltage Protection, UVP), Überlastschutz (Over Power Protection,

OPP), Kurzschlussschutz (Short Circuit Protection, SCP) und Überstromschutz (Over Current Protection, OCP),

Überhitzungsschutz (Over Temperature Protection, OTP). Noch mehr Sicherheit bieten zudem die
außergewöhnliche 5-Jahres-Garantie sowie der legendäre EVGA Kundendienst und Support.

HERVORRAGENDE QUALITÄT

Die B3-Serie entspricht den höchsten Baustandards. Verbaut werden japanische Kondensatoren, sowie hochw­ertige Halbleiterkomponenten namhafter Hersteller für maximale Leistung und Zuverlässigkeit. Der ultraleise 130 mm
Lüfter mit Hülsenlager sorgt für leise Kühlung, beinahe lautlosen Betrieb bei geringer Belastung und für eine
zuverlässige Kühlung bei hoher Belastung.

MODULARES DESIGN

Das aufgeräumte, übersichtliche Innere des PC-Gehäuses ermöglicht niedrigere Temperaturen durch
verbesserten Luftstrom. Durch das modulare Netzteil-Design können die Kabel vom Netzteil abgetrennt werden,
wenn sie für die jeweilige Konfiguration nicht benötigt werden. Dadurch kann mehr Raum im PC-Gehäuse

genutzt, die Kabelführung verbessert und der Luftstrom im System optimiert werden.

Installation

1. Entnehmen Sie das Netzteil aus der Verpackung.

2. Verwenden Sie die mitgelieferten Schrauben, um das Netzteil in ihrem Computer anzubringen. HINWEIS:
Es wird empfohlen, das Netzteil mit dem Lüfter nach unten zu installieren. Hat das Gehäuse unten jedoch
keine Lüftungsschlitze, ist es effizienter das Netzteil an einer Stelle mit Lüftungsschlitzen anzubringen, um mehr
Zuverlässigkeit und Kühlung zu gewährleisten.

3. Schließen Sie das 24-Pin ATX-Kabel an das Netzteil und das Mainboard an.

4. Schließen Sie das 4+4-Pin EPS12V-Kabel an das Netzteil und das Mainboard an.

1 2 3 4

Deutsch

8

450W / 550W / 650W / 750W / 850W BRONZE

Netzteil Bedienungsanleitung

5. Schließen Sie die 6/6+2-Pin PCI-E-Kabel an Ihre Grafikkarte(n) an.

HINWEIS: Versuchen Sie nicht, ein 8-Pin PCI-E-Kabel an einen 6-Pin-Anschluss anzuschließen, ohne zuvor

die zwei zusätzlichen Pins entfernt zu haben.

6. Schließen Sie die SATA-Netzkabel an alle Datenlaufwerke und optischenLaufwerke an. (Mainboards,

Solid-State-Laufwerke (SSDs), optische Laufwerke)

5 6

7. Schließen Sie die peripheren “Molex” 4-Pin-Stecker für Lüfter, Pumpen, ältere Komponenten und sonstige

Geräte/Adapter an.

8. Schließen Sie das Netzkabel an das Netzteil und Steckdose an. Überprüfen Sie sämtliche Anschlüsse auf

sicheren Sitz und schalten Sie den Netzschalter am Netzteil in die Stellung EIN “I”.

7

Häufige Fragen

F: Was ist das ECO Thermal Control System?

A: Ist das ECO Thermal Control System aktiviert, kann es dafür sorgen, dass sich der Lüfter bei niedriger und

bei mittlerer Arbeitslast nicht dreht. Bei Bedarf schaltet sich der Lüfter des EVGA Netzteils automatisch wieder

ein, wenn das Netzteil eine bestimmte Temperatur erreicht. Je nach Auslastung der angeschlossenen Kompo-

nenten kann der Lüfter bei Bedarf auch die Drehzahl steigern. Die Vermeidung überflüssiger Aktivität senkt den

Geräuschpegel und steigert die Lebensdauer des Lüfters.

Bitte beachten: Wenn ECO Thermal Control deaktiviert ist, dreht sich der Lüfter immer, auch bei geringer

Auslastung. Je nach Leistungsaufnahme der angeschlossenen Komponenten wird die Drehzahl des Lüfters

automatisch gesteigert.

F. Ich habe ein Problem, oder Fragen, wo bekomme ich Hilfe?

"Alle EVGA Produkte verfügen über erstklassige Garantien und einen 24h-Kundendienst. So erreichen Sie den

Kundendienst für Ihr Netzteil:

- USA: unter [phone] Option 1, Option 3 oder per E-Mail an [e-mail].

- Europa: unter [phone] oder per E-Mail an eu.evga.com/support.

9

8

Deutsch

450 / 550B3 Kabelkonfiguration

450W / 550W / 650W / 750W / 850W BRONZE

Netzteil Bedienungsanleitung

Modular Connector

MB

CPU

VGA

SATA1

SATA2

PERIF

FDD

Kabel

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

650B3 Kabelkonfiguration

Modular Connector Kabel

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

1 x PCI-E 8(6+2)-Pin

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Kabel Farbe

Schwarz

Kabel Farbe

Schwarz

Maße: 85mm (H) x 150mm (W) x 150mm (L)
Darunter: Überspannungsschutz, Unterspannungsschutz, Überlastschutz,

Kurzschlussschutz, Überstromschutz, Überhitzungsschutz.

Deutsch

10

750B3 Kabelkonfiguration

450W / 550W / 650W / 750W / 850W BRONZE

Netzteil Bedienungsanleitung

Modular Connector Kabel

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

850B3 Kabelkonfiguration

Modular Connector Kabel

MB

CPU

VGA1

VGA2

VGA3

SATA1

SATA2

SATA3

PERIF

FDD

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

3 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Kabel Farbe

Schwarz

Kabel Farbe

Schwarz

Maße: 85mm (H) x 150mm (W) x 160mm (L)

Darunter: Überspannungsschutz, Unterspannungsschutz, Überlastschutz,
Kurzschlussschutz, Überstromschutz, Überhitzungsschutz.

11

Deutsch

450W / 550W / 650W / 750W / 850W BRONZE

450 / 550 / 650 / 750 / 850B3 Spezifikationen

Netzteil Bedienungsanleitung

AC Input
DC Output
MAX output, A
Combined, W
Output power, P

AC Input
DC Output
MAX output, A
Combined, W
Output power, P

AC Input
DC Output
MAX output, A
Combined, W
Output power, P

AC Input
DC Output
MAX output, A
Combined, W
Output power, P

450W BRONZE

+40°C ambient @ full load

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

37.4A

110W 448.8W

cont

550W BRONZE

450W @ +40°C

+40°C ambient @ full load

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

45.8A 0.5A 3.0A

110W 549.6W

cont

650W BRONZE

550W @ +40°C

+40°C ambient @ full load

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

54.1A 0.5A

110W 649.2W

cont

750W BRONZE

650W @ +40°C

+50°C ambient @ full load

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

cont

750W @ +50°C

0.5A 3.0A

6W 15W

6W 15W

3.0A

6W 15W

6W 15W

AC Input
DC Output
MAX output, A
Combined, W
Output power, P

Deutsch

850W BRONZE

+50°C ambient @ full load

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A

70.8A 0.5A 3.0A

120W 849.6W

cont

850W @ +50°C

12

6W 15W

Manual de Usuario Fuente de Poder

450W / 550W / 650W / 750W / 850W BRONZE

Introducción: Poder Premium

Presentando la línea de EVGA B3. Estas nuevas fuentes de alimentación tienen un ventilador rediseñado de
cojinete de manga que tiene una vida útil extremadamente larga y un funcionamiento casi silencioso. Además,
la línea de suministro de energía EVGA B3 ha mejorado el rendimiento y menos ondulación, dándole lo último en
alto rendimiento. Todo esto entregado en un chasis compacto de 150mm/ 160mm longitud, lo que demuestra
que las cosas buenas a veces pueden venir en paquetes pequeños.

EVGA 450/550 B3 EVGA 650 B3

EVGA 750 B3 EVGA 850 B3

Información de seguridad

ADVERTENCIA1: Esta unidad no tiene piezas que el usuario pueda reparar. La apertura de la cubierta representa un riesgo de descarga eléctrica

y anulará la garantía de los productos. EVGA no será responsable por cualquier resultado de mal uso, incluyendo pero no limitado a, cualquier

uso del producto fuera de su finalidad o uso inconsistente con los términos de la garantía disponibles en línea. (Información sobre la garantía

está disponible en www.evga.com/support/warranty ).
NO TODOS LOS CABLES MODULARES SON IGUALES O COMPATIBLES. El uso de cables no soportados oficialmente

ADVERTENCIA2:

puede invalidar su garantía, causar un fallo de la fuente de poder y/o causar daño a los componentes conectados. Por favor utiliza solo los
cables oficialmente soportados incluidos en tu fuente de poder, o un set alternativo de cables oficialmente soportado por EVGA para tu modelo
especifico de fuente de poder. EVGA no se hace responsable por daños causados a tu fuente de poder, componentes o cables no soportados
oficialmente en el evento de un daño causado por el uso de cables no soportados oficialmente.

y este manual está disponible en www.evga.com/manuals

Características

ENERGÍA ESTABLE

La serie B3 tiene un rendimiento eléctrico excepcional con voltaje ultra estable y potencia extremadamente
limpio. Esto puede ayudarle a alcanzar el máximo overclock (opcional) y proporciona la potencia más estable y
confiable para todos los componentes. La serie B3 también tiene una alta eficiencia superior al

eficiencia85% (115VAC) / 88% (220VAC~240VAC) y es la certificación 80 PLUS

13

®

BRONZE.

Español

Manual de Usuario Fuente de Poder

450W / 550W / 650W / 750W / 850W BRONZE

ECO THERMAL CONTROL SYSTEM

El sistema inteligente de control Térmico EVGA ECO, proporciona un funcionamiento silencioso a baja carga, la
mejora de eficiencia prolonga la vida útil del ventilador. Activado por un simple interruptor directamente en la fuen
te de alimentación “No Fan Spin” característica ideal para usuarios que buscan reducir el ruido del ambiente en
general. Ahorre costos de energía en del consumo innecesario del ventilador con el Sistema Dual de Control
Térmico EVGA ECO.

PROTECCIONES DE PRIMERA CALIDAD

La serie B3 viene equipado con la más completa protección ajustado posible, incluyendo Prot ección de sobre
voltaje (Over Voltage Protection,
la protección de energía (Over Power Protection,

SCP

), Over Protección de corriente (Over Current Protection,
Temperature Protection,
soporte al cliente excepcional y legendario de EVGA.

CALIDAD DE CONSTRUCCIÓN SUPERIOR

La serie B3 está construida con los más altos estándares, utilizando condensadores japoneses y de alta calidad
de marca de componentes de semiconductores para el más alto rendimiento y fiabilidad. El ventilador
ultra-silencioso cojinete de manga 130mm proporciona una refrigeración adecuada para permitir un funciona-

miento casi silencioso cuando no es necesario y el enfriamiento adecuado durante la operación de carga pesada.

DISEÑO MODULAR

Reduzca el desorden en el gabinete, mejorar la temperatura ambiente con un mejor flujo de aire en general y
proporcionar una apariencia limpia a cualquier sistema. El diseño modular permiten que el usuario desconecte el
cable del lado de la alimentación si no son necesarios para la configuración específica. Esto puede ayudar a

liberar espacio dentro de la caja y mejorar la gestión de los cables, así como el flujo de aire a través del

sistema.

OVP

), bajo la protección del voltaje (Under Voltage Protection,

OTP

). Este producto también está cubierto por una garantía de

OPP

), protección contra cortocircuitos (Short Circuit Protection,

OCP

), Protección Contra Altas Temperaturas (Over

5 años

UVP

), sobre

de servicio

Instalación

1. Retire la fuente de alimentación de su embalaje.

2. Utilice los tornillos suministrados con el caso de instalar la fuente de alimentación en el equipo. NOTA:

Se recomienda la instalación de la fuente de alimentación con el ventilador hacia abajo. Sin embargo, si su
caso coloca la fuente de alimentación en la parte inferior de la caja y no hay orificios de ventilación disponibles,
puede ser mejor instalar la fuente de alimentación con el ventilador hacia arriba para una mayor eficiencia
y fiabilidad.

3. Conecte el cable ATX de 24-Pines de la fuente de alimentación y la placa madre.

4. Conecte el cable EPS12V 4+4 clavijas de la fuente de alimentación y la placa madre.

1 2 3 4

-

Español

14

Manual de Usuario Fuente de Poder

450W / 550W / 650W / 750W / 850W BRONZE

5. Conecte los cables 6/6+2-Pines PCI-E para la tarjeta gráfica(s). NOTA: No intente conectar un cable de
8-Pines PCI-E en un conector de 6-Pines sin primero desmontar los dos pines adicionales.

6. Conecte los cables de alimentación SATA a todas las unidades de datos o unidades ópticas. (discos duros,
unidades de estado sólido, unidades ópticas)

7. Conecte los conectores periféricos “Molex“ 4-Pines para ventiladores, bombas, componentes heredados y
otros dispositivos/adaptadores.

8. Conecte el cable de alimentación de CA a la fuente de aliment ación y en la pared. Revise todas las
conexiones para asegurar una conexión sólida y gire el interruptor de encendido de la fuente de alimentación
a la posición ON.

5 6

7

8

Q&A

Q: ¿Que es el sistema de control térmico ECO?
A: El sistema de control térmico ECO, cuando está activado, permite que el ventilador de la fuente de alimentación

a EVGA no gira durante bajas a moderadas cargas de operación. Ventilador de la fuente de alimentación EVGA
se volverá a encender automáticamente cuando sea necesario, sobre la base de la temperatura de los alcances
de suministro de energía. El ventilador también aumentará en RPM, cuando sea necesario, sobre la base de la
operación de carga que se solicita de los componentes conectados. Esto evita la rotación innecesaria, reduce los
niveles de ruido ambiente y aumentará la vida útil del ventilador debido a que el ventilador no gira cuando no es
necesario.

Nota: Si el control térmico ECO se desactiva el ventilador siempre estará girando, incluso a bajas cargas. El

ventilador también aumentará en el RPM, según sea necesario de forma automática, en función del consumo de
energía de los componentes conectados.

Q: ¿Si tengo un problema o una pregunta, ¿puedo obtener ayuda?
A: Todos los productos de EVGA están respaldados por garantías tom nivel, así como apoyo técnico 24/7.

El apoyo puede ser contactado para la fuente de alimentación al [phone]

en contacto con nosotros por correo electrónico a [e-mail].

15

opción 1, opción 3 o póngase

Español

450 / 550B3 configuración de cables

Manual de Usuario Fuente de Poder

450W / 550W / 650W / 750W / 850W BRONZE

Conectores Modulares

MB

CPU

VGA

SATA1

SATA2

PERIF

FDD

Cables

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

650B3 configuración de cables

Conectores Modulares Cables

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

1 x PCI-E 8(6+2)-Pin

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Color de Cable

Negro

Color de Cable

Negro

Dimensiones: 85mm (H) x 150mm (W) x 150mm (L)

Protección de sobre voltaje, Protección ante bajo voltaje, Protección de sobrecarga de energía,
Protección contra cortocircuito, Protección Contra Altas Temperaturas,
Protección de sobrecarga de corriente.

Español

16

750B3 configuración de cables

Manual de Usuario Fuente de Poder

450W / 550W / 650W / 750W / 850W BRONZE

Conectores Modulares Cables

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

850B3 configuración de cables

Conectores Modulares Cables

MB

CPU

VGA1

VGA2

VGA3

SATA1

SATA2

SATA3

PERIF

FDD

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

3 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Color de Cable

Negro

Color de Cable

Negro

Dimensiones: 85mm (H) x 150mm (W) x 160mm (L)

Protección de sobre voltaje, Protección ante bajo voltaje, Protección de sobrecarga de energía,
Protección contra cortocircuito, Protección Contra Altas Temperaturas,
Protección de sobrecarga de corriente.

17

Español

450W / 550W / 650W / 750W / 850W BRONZE

450 / 550 / 650 / 750 / 850B3 especificaciones

Manual de Usuario Fuente de Poder

Entrada de CA

Salida de DC

Maxima salida, A

Combinada, W

Potencia de salida, P

Entrada de CA

Salida de DC

Maxima salida, A

Combinada, W

Potencia de salida, P

Entrada de CA

Salida de DC

Maxima salida, A

Combinada, W

Potencia de salida, P

Entrada de CA

Salida de DC

Maxima salida, A

Combinada, W

Potencia de salida, P

450W BRONZE

+40°C de temperatura ambiente a plena carga

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

37.4A

110W 448.8W

cont

550W BRONZE

450W @ +40°C

+40°C de temperatura ambiente a plena carga

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

45.8A 0.5A 3.0A

110W 549.6W

cont

650W BRONZE

550W @ +40°C

+40°C de temperatura ambiente a plena carga

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

54.1A 0.5A

110W 649.2W

cont

750W BRONZE

650W @ +40°C

+50°C de temperatura ambiente a plena carga

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

cont

750W @ +50°C

0.5A 3.0A

6W 15W

6W 15W

3.0A

6W 15W

6W 15W

Entrada de CA

Salida de DC

Maxima salida, A

Combinada, W

Potencia de salida, P

Español

850W BRONZE

+50°C de temperatura ambiente a plena carga

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A

70.8A 0.5A 3.0A

120W 849.6W

cont

850W @ +50°C

18

6W 15W

Manuel d’utilisation. Alimentation

450W / 550W / 650W / 750W / 850W BRONZE

Introduction: Premium Power

La série B3 est fabriquée selon les normes les plus strictes, avec des condensateurs japonais et des
semi-conducteurs de marque de grande qualité pour des performances et une fiabilité optimales. Le ventilateur
de 130 mm extrêmement silencieux à douille fonctionne de manière presque silencieuse lorsqu'il n'est pas
nécessaire et un refroidissement adapté lorsque les charges sont élevées.

EVGA 450/550 B3 EVGA 650 B3

EVGA 750 B3 EVGA 850 B3

Consignes de sécurité

AVERTISSEMENT1: cet appareil ne contient pas de pièces que l’utilisateur peut réparer. L’ouverture du boîtier présente un risque d’électrocution et
annulera la garantie du produit. La société EVGA ne peut être tenue responsable des conséquences d’une utilisation incorrecte, ce qui inclut, sans
s’y limiter, l’utilisation du produit dans un but autre que celui prévu ou l’utilisation non conforme aux conditions de garantie disponibles en ligne.
(La garantie est disponible sous

AVERTISSEMENT2:

TOUS LES CÂBLES MODULAIRES NE SONT PAS LES MEMES ET NE SONT PAS COMPATIBLE! L'utilisation d'un câble
non officielle pris en charge peut annuler la garantie, provoquer une panne d'alimentation, et / ou causer des dommages aux appareils
connectés. S'il vous plaît utiliser uniquement des câbles officiels pris en charge inclus avec le bloc d'alimentation, ou un ensemble officiellement
pris en charge des câbles alternatifs listés pour votre modèle d’alimentation faite PAR EVGA. EVGA ne sera pas responsable des dommages
causés à votre alimentation dans le cas d’une utilisation d’un dispositifs ou câbles modulaires non compatible.

www.evga.com/support/warranty et le manuel sous www.evga.com/manuals).

Fonctionnalités

ALIMENTATION STABLE

La série B3 offre des performances électriques exceptionnelles avec une tension ultra stable et des sorties

extrêmement propres. Cela vous permet d’obtenir l’overclocking le plus élevé possible (facultatif) et d’alimenter

tous les composants de manière stable et fiable. La série B3 est certifiée 80 PLUS
de plus de efficacité de up to 85% (115VAC) / 88% (220VAC~240VAC) maximum.

19

®

BRONZE, avec un rendement

Français

Manuel d’utilisation. Alimentation

450W / 550W / 650W / 750W / 850W BRONZE

Système de commande thermique ECO

Le système de commande thermique intelligent ECO EVGA assure le fonctionnement silencieux lorsque les
charges sont faibles, pour une plus grande efficacité et une plus longue durée de vie du ventilateur. La
fonctionnalité No Fan Spin, activée à l’aide d’un interrupteur situé sur le bloc d’alimentation, est parfaite pour les
utilisateurs qui souhaitent réduire le bruit ambiant global. Réalisez des économies sur les coûts d’énergie et
utilisez le ventilateur uniquement lorsque cela est nécessaire avec le système de commande thermique ECO EVGA.

PROTECTIONS OPTIMALES

La série B3 est équipée de l’ensemble de protection le plus complet possible: protection contre la surtension
(Over Voltage Protection, OVP), protection contre la sous-tension (Under Voltage Protection, UVP), protection
contre la surpuissance (Over Power Protection, OPP), protection contre les courts-circuits (Short Circuit Protection,

SCP) et protection contre la surintensité (Over Current Protection, OCP), Protection contre la surchauffe (Over

Tem-perature Protection, OTP). Ce produit bénéficie également d’une garantie exceptionnelle de 5 ans et de la
qualité légendaire de l’assistance et du service clientèle de la société EVGA.

QUALITÉ DE FABRICATION SUPÉRIEURE

La série B3 est fabriquée selon les normes les plus strictes, avec des condensateurs japonais et des
semi-conducteurs de marque de grande qualité pour des performances et une fiabilité optimales. Le ventilateur de
130 mm extrêmement silencieux à Hydraulique dynamique (HDB) fonctionne de manière presque silencieuse
lorsqu'il n'est pas nécessaire et un refroidissement adapté lorsque les charges sont élevées.

CONCEPTION MODULABLE
Libérez de l’espace dans le boîtier, améliorez les températures ambiantes avec un flux d’air global optimisé et

donnez à votre système un aspect rangé. La conception d’unité centrale modulable permet à l’utilisateur de
débrancher le câble du côté du bloc d’alimentation s’il n’est pas nécessaire pour la configuration.

Instalación

1. Retirez le bloc d’alimentation de son emballage.

2. Utilisez les vis fournies avec le boîtier pour installer le bloc d’alimentation dans votre ordinateur. REMARQUE:

nous vous recommandons d’installer le bloc d’alimentation avec le ventilateur orienté vers le bas. Cependant,
si le bloc d’alimentation est installé dans la partie inférieure du boîtier et qu’il n’y a pas de trous d’aération, le
mieux est de placer le bloc d’alimentation avec le ventilateur orienté vers le haut pour plus d’efficacité et de
fiabilité.

3. Connectez le câble ATX 24 broches au bloc d’alimentation et à la carte mère.

4. Connectez le câble EPS12V 4+4 broches au bloc d’alimentation et à la carte mère.

1 2 3 4

Français

20

Manuel d’utilisation. Alimentation

450W / 550W / 650W / 750W / 850W BRONZE

5. Connectez les câbles PCI-E 6/6+2 broches à votre ou vos cartes graphiques.

REMARQUE: ne tentez pas de relier un câble PCI-E 8 broches à un connecteur 6 broches sans avoir

détaché les deux broches supplémentaires au préalable.

6. Connectez les câbles d’alimentation SATA à tous les lecteurs de données ou lecteurs optiques (disques
durs, disques électroniques, lecteurs optiques).

5 6

7. Raccordez les connecteurs Molex périphériques 4 broches pour les ventilateurs, pompes, composants
patrimoniaux et autres dispositifs/ adaptateurs.

8. Connectez le cordon d’alimentation AC. au bloc d’alimentation et à la prise murale. Vérifiez que tous les
éléments sont bien raccordés et placez l’interrupteur du bloc d’alimentation sur la position Marche.

7

Foire aux questions

Q: Qu’est-ce que le système de commande thermique ECO?
R: Lorsque le système de commande thermique ECO est activé, il permet de désactiver le ventilateur de votre

bloc d’alimentation EVGA si les charges de fonctionnement sont faibles ou modérées. Le ventilateur du bloc d’ali­mentation EVGA est automatiquement réactivé lorsque cela est nécessaire, en fonction de la température
atteinte par le bloc d’alimentation. Le régime du ventilateur augmente également dans la mesure requise, en
fonction de la charge demandée par les composants connectés. Cela permet d’éviter la rotation inutile du
ventilateur, de réduire les niveaux sonores ambiants et d’augmenter la durée de vie du ventilateur qui tourne
uniquement lorsque cela est nécessaire.

Remarque: si le système de commande thermique ECO est désactivé, le ventilateur tourne en permanence,

même lorsque la charge est faible. Le régime du ventilateur augmente automatiquement dans la mesure requise,
en fonction de la consommation électrique des composants connectés.

Tous les produits EVGA bénéficient de garanties optimales et d’une assistance technique à votre écoute. Vous
pouvez joindre l’assistance:

- aux États-Unis, au [phone]
électronique, à l’adresse suivante: [e-mail]

- en Europe, au [phone]
suivante: [e-mail].

8

option 1, option 3. Vous pouvez également nous contacter par courrier

. Vous pouvez également nous contacter par courrier électronique, à l’adresse

21

Français

Manuel d’utilisation. Alimentation

450W / 550W / 650W / 750W / 850W BRONZE

Configuration de la nouvelle alimentation 450 / 550B3

Modular Connector

MB

CPU

VGA

SATA1

SATA2

PERIF

FDD

Câbles

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Configuration de la nouvelle alimentation 650B3

Modular Connector

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

Câbles

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

1 x PCI-E 8(6+2)-Pin

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Couleur du câble

Noir

Couleur du câble

Noir

Dimensiones: 85mm (H) x 150mm (W) x 150mm (L)

Protection contre les surtensions, Protection contre les surtensions, Protection contre les surcharges,
Protection au court circuit, Protection contre la surchauff, Protection contre les surintensités.

Français

22

450W / 550W / 650W / 750W / 850W BRONZE

Configuration de la nouvelle alimentation 750B3

Manuel d’utilisation. Alimentation

Modular Connector

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

Câbles

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Configuration de la nouvelle alimentation 850B3

Modular Connector

MB

CPU

VGA1

VGA2

VGA3

SATA1

SATA2

SATA3

PERIF

FDD

Câbles

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

3 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Couleur du câble

Noir

Couleur du câble

Noir

Dimensiones: 85mm (H) x 150mm (W) x 160mm (L)

Protection contre les surtensions, Protection contre les surtensions, Protection contre les surcharges,
Protection au court circuit, Protection contre la surchauff, Protection contre les surintensités.

23

Français

Manuel d’utilisation. Alimentation

450W / 550W / 650W / 750W / 850W BRONZE

Spécification de la nouvelle alimentation 450 / 550 / 650 / 750 / 850B3

AC Input

DC Output

MAX output, A

Combined, W

Output power, Pcont

AC Input

DC Output

MAX output, A

Combined, W

Output power, Pcont

AC Input

DC Output

MAX output, A

Combined, W

Output power, Pcont

AC Input

DC Output

MAX output, A

Combined, W

Output power, Pcont

450W BRONZE

+40°C ambiante à pleine charge

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

110W 448.8W

37.4A

0.5A 3.0A

6W 15W

450W @ +40°C

550W BRONZE

+40°C ambiante à pleine charge

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

110W 549.6W

45.8A 0.5A 3.0A

6W 15W

550W @ +40°C

650W BRONZE

+40°C ambiante à pleine charge

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

110W 649.2W

54.1A 0.5A

6W 15W

3.0A

650W @ +40°C

750W BRONZE

+50°C ambiante à pleine charge

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

6W 15W

750W @ +50°C

AC Input

DC Output

MAX output, A

Combined, W

Output power, Pcont

Français

850W BRONZE

+50°C ambiante à pleine charge

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A

120W 849.6W

70.8A 0.5A 3.0A

6W 15W

850W @ +50°C

24

Manual do Usuário para Fonte de Alimentação

450W / 550W / 650W / 750W / 850W BRONZE

Introdução: Poder Premium

Apresentamos a linha EVGA B3. Estas novas fontes de alimentação possuem uma ventoinha redesenhada com
rolamento de mancal proporcionando enorme vida útil e operação quase silenciosa. Além disso, a linha de
fontes EVGA B3 melhorou o desempenho e diminuiu a oscilação, dando-lhe o máximo em alta performance sem
sacrificar a funcionalidade, como todas as unidades B3 são totalmente modulares. Tudo isso entregue em um
formato compacto de 150mm/ 160mm, provando que coisas boas podem, por vezes, vir em formatos
pequenos.

EVGA 450/550 B3 EVGA 650 B3

EVGA 750 B3 EVGA 850 B3

Informações de Segurança

AVISO1: Este produto não possui peças reparáveis pelo usuário. Abrir a carcaça representa um risco de choque e anula a garantia. A EVGA não
se responsabiliza por qualquer consequência gerada por uma utilização inadequada, incluindo mas não limitado a, uso para qual o produto não
se destina, ou uso incompatível com os termos da garantia disponibilizada online. (Informeções de garantia disponível em http://br.evga.com/

support/warranty e manual disponível em http://br.evga.com/support/manuals).

NEM TODOS OS CABOS MODULARES SÃO IGUAIS E COMPATÍVEIS! O uso de um cabo não oficialmente suportado poderá invalidar

AVISO2:

a sua garantia, causar uma falha de alimentação e/ou causar danos aos dispositivos conectados. Por favor, use APENAS os cabos oficiais
incluídos com a fonte de alimentação ou um conjunto alternativo de cabos oficiais listados para o seu modelo específico de fonte de alimentação
feito PELA EVGA. A EVGA NÃO SERÁ responsável por danos causados à sua fonte de alimentação, dispositivos ou cabos modulares não
oficiaias em eventos causados por uso de cabos modulares não suportados.

Recursos

ENERGIA ESTÁVEL

A série B3 tem excelente desempenho energético com tensão estável e ultra potência extremamente limpa.

Isso pode ajudá-lo a atingir o mais alto possível overclock (opcional) e fornecer a energia mais estável e

confiável para todos os componentes. A série B3 também tem alta eficiência de até 85% (115VAC) / 88%

(220VAC~240VAC) e é 80 PLUS

®

BRONZE.

25

Português

Manual do Usuário para Fonte de Alimentação

450W / 550W / 650W / 750W / 850W BRONZE

Sistema de Controle Térmico ECO

O Sistema de Controle Térmico Inteligente ECO EVGA proporciona um funcionamento silencioso em baixas
cargas, maior eficiência e maior vida útil do ventilador. Ativado por um interruptor simples diretamente na fonte
de alimentação, o recurso “rotação de fan nulo” é ideal para usuários que procuram reduzir o ruído geral em
ambientes. Economize nos custos de energia e uso fã desnecessário da fan com o Sistema de Controle Térmico
ECO EVGA.

A MELHOR PROTEÇÃO

A série B3 é equipada com os maior conjunto de proteção possível, incluindo Proteção contra Sobretensão
(Over Voltage Protection, OVP), Proteção contra baixa tensão (Under Voltage Protection, UVP), Proteção contra ali­mentação excessiva (Over Power Protection, OPP), Proteção contra Curto-Circuito (Short Circuit Protection, SCP),
Proteção de Sobrecorrente (Over Current Protection, OCP), Proteção contra Alta Temperatura (Over Temperature
Protection, OTP). Este produto também é coberto pela incrível garantia de 5 anos e o lendário Suporte EVGA.

QUALIDADE DE ACABAMENTO SUPERIOR

A série B3 é construída com o mais alto padrão, utilizando capacitores japoneses e semicondutores de marcas de
altíssima qualidade para uma melhor performance e durabilidade. A ventoinha ultra silenciosa de 130mm com fans

rolamentos de manga proporcionam refrigeração adequada praticamente sem ruídos quando não for necessária

e refrigeração ideal para operações pesadas.

DESIGN MODULAR

Diminuir a bagunça dentro do Gabinete, melhorar a temperatura ambiente com melhor fluxo de ar e em geral
proporcionar uma aparência organizada para qualquer sistema. Design modular permite que o usuário desligue o
cabo do lado da fonte de alimentação, caso não seja necessário para a configuração específica. Isso pode ajudar
a liberar espaço no interior da Gabinete e melhorar a organização dos cabos, bem como o fluxo de ar em todo
o sistema.

Instalação

1. Retire a fonte de alimentação da embalagem.

2. Use os parafusos fornecidos com o seu gabinete para instalar a fonte em seu computador.

NOTA: Recomenda-se instalar a fonte de alimentação com a ventoinha voltada para baixo. No entanto, se o

seu Gabinete o encaixe da fonte de alimentação é na parte de baixo e não existem orifícios de ventilação
disponíveis, pode ser melhor instalar a fonte com a ventoinha voltada para cima para uma maior eficiência e
confiabilidade.

3. Conecte o cabo ATX de 24-Pin de sua Fonte em sua placa-mãe.

4. Conecte o cabo 4+4-Pin EPS12V de sua Fonte em sua placa-mãe.

1 2 3 4

Português

26

Manual do Usuário para Fonte de Alimentação

450W / 550W / 650W / 750W / 850W BRONZE

5. Conecte os cabos PCIe de 6/6+2-Pin em sua(s) placa(s) de vídeo.

IMPORTANTE: Não tente conectar um cabo PCI-E de 8

dois pinos adicionais.

6. Conecte os cabos de energia SATA aos seus dispositivos (discos rígidos, SSDs e dríves ópticos).

5 6

-Pin em um conector de 6-Pin sem antes retirar os

7. Conecte os “Molex” conectores de 4
e outros dispositivos/adaptadores.

8. Conecte o cabo de alimentação para o fornecimento de energia na tomada. Verifique todas as conexões para

garantir uma conexão sólida e ligue o interruptor de alimentação da fonte de alimentação para a posição ON.

7

-Pin periféricos para ventiladores, bombas, componentes adicionais

8

Perguntas Frequentes

P: O que é Sistema de Controle Térmico Duplo.
R: O sistema de controle térmico ECO, quando ativado, permite que o ventilador em sua fonte de alimentação

EVGA pare de rodar durante a baixa e ou moderada carga de operação. O ventilador da fonte de alimentação
EVGA irá ligar-se automaticamente quando necessário, baseado na temperatura dos alcances de alimentação. O
ventilador também irá aumentar o RPM, quando necessário, com base na operação de carregamento ser
solicitada a partir dos componentes ligados. Isso evita a rotação desnecessária, reduz os níveis de ruído ambiente
e aumentar a vida útil do ventilador devido à ventoinha não girar quando não for necessário.

Atenção: Se o Controle Térmico ECO estiver desativado e o ventilador sempre irá girar, mesmo em baixas cargas.

O ventilador também irá aumentar em RPM automaticamente conforme necessário, com base no consumo de
energia de componentes ligados.

P: Se eu tiver um problema ou uma dúvida, posso obter suporte?

R: Todos os produtos EVGA contam com garantia, assim como suporte técnico 24/7. O Suporte de sua fonte pode
ser obtido através do Skype “SuporteEVGA”, ou entre em contato por e-mail através do [e-mail].

27

Português

450 / 550B3 Especificação

Manual do Usuário para Fonte de Alimentação

450W / 550W / 650W / 750W / 850W BRONZE

Conexão Modular

MB

CPU

VGA

SATA1

SATA2

PERIF

FDD

Cabos

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

650B3 Especificação

Conexão Modular Cabos

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

1 x PCI-E 8(6+2)-Pin

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Cor do Cabo

Preto

Cor do Cabo

Preto

Dimensões: 85mm (H) x 150mm (W) x 150mm (L)

Proteção contra Sobretensão, Proteção contra Subtensão, Proteção contra Curto-Circuito,
Proteção contra Sobrecarga, Proteção de Sobrecorrente, Proteção contra Alta Temperatura.

Português

28

750B3 Especificação

Manual do Usuário para Fonte de Alimentação

450W / 550W / 650W / 750W / 850W BRONZE

Conexão Modular Cabos

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

850B3 Especificação

Conexão Modular Cabos

MB

CPU

VGA1

VGA2

VGA3

SATA1

SATA2

SATA3

PERIF

FDD

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

3 x PCI-E 8(6+2)-Pin x 2

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Cor do Cabo

Preto

Cor do Cabo

Preto

Dimensões: 85mm (H) x 150mm (W) x 150mm (L)

Proteção contra Sobretensão, Proteção contra Subtensão, Proteção contra Curto-Circuito,
Proteção contra Sobrecarga, Proteção de Sobrecorrente, Proteção contra Alta Temperatura.

29

Português

Manual do Usuário para Fonte de Alimentação

450W / 550W / 650W / 750W / 850W BRONZE

450 / 550 / 650 / 750 / 850B3 Especificação

Entrada AC

Saída DC

Saída Máxima, A

Combinado, W

Potência de Saída, Pcont

Entrada AC

Saída DC

Saída Máxima, A

Combinado, W

Potência de Saída, Pcont

Entrada AC

Saída DC

Saída Máxima, A

Combinado, W

Potência de Saída, Pcont

Entrada AC

Saída DC

Saída Máxima, A

Combinado, W

Potência de Saída, Pcont

450W BRONZE

+40°C ambiente à pleno funcionamento

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

110W 448.8W

37.4A

0.5A 3.0A

6W 15W

450W @ +40°C

550W BRONZE

+40°C ambiente à pleno funcionamento

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

110W 549.6W

45.8A 0.5A 3.0A

6W 15W

550W @ +40°C

650W BRONZE

+40°C ambiente à pleno funcionamento

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

110W 649.2W

54.1A 0.5A

6W 15W

3.0A

650W @ +40°C

750W BRONZE

+50°C ambiente à pleno funcionamento

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

6W 15W

750W @ +50°C

Entrada AC

Saída DC

Saída Máxima, A

Combinado, W

Potência de Saída, Pcont

Português

850W BRONZE

+50°C ambiente à pleno funcionamento

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A

120W 849.6W

70.8A 0.5A 3.0A

6W 15W

850W @ +50°C

30

Manuale utente Unità di alimentazione

450W / 550W / 650W / 750W / 850W BRONZE

Introduzione: Potenza Premium

Vi presentiamo la linea EVGA B3. Questi nuovi alimentatori sono dotati di una ventola con cuscinetto a
manicotto ridisegnato, che offre una vita in servizio estremamente lunga e un funzionamento quasi completa­mente silenzioso . La gamma di alimentatori EVGA B3 offre inoltre prestazioni migliorate e meno ondulazione,
e il massimo in termini di performance elevata senza sacrificare la funzionalità, come tutte le unità sono B3
completamente modulare. E tutto questo in un compatto chassis di soli 150mm/ 160mm di lunghezza, a
dimostrazione che spesso anche piccolo è bello!

EVGA 450/550 B3 EVGA 650 B3

EVGA 750 B3 EVGA 850 B3

Informazioni di sicurezza

ATTENZIONE1: questa unità non ha parti manutenibili dall’utente al suo interno. L’apertura del case comporta un rischio di folgorazione e invaliderà
la garanzia del prodotto. EVGA non sarà responsabile per qualsiasi uso improprio, incluso, ma non limitato a, qualsiasi utilizzo del prodotto non
conforme alla sua destinazione o un utilizzo non conforme con le condizioni di garanzia disponibili online. (Le informazioni sulla garanzia sono
disponibile su www.evga.com/support/warranty e questo manuale è disponibile su www.evga.com/manuals

NON TUTTI I CAVI MODULARI SONO UGUALI O COMPATIBILI! L’utilizzo di un cavo non ufficialmente supportato può invalidare

ATTENZIONE2:

la garanzia, causare un guasto all’alimentatore e/o causare danni ai dispositivi collegati. Si prega di utilizzare SOLO i cavi ufficialmente supportati
inclusi con l’alimentatore, o i cavi alternativi ufficialmente supportati indicati per il modello specifico dell’alimentatore, PRODOTTI DA EVGA.
EVGA NON sarà responsabile per danni causati all’alimentatore, dispositivi o cavi modulari non ufficialmente supportati se il danno è causato
dall’utilizzo di cavi modulari non ufficialmente supportati.

).

Caratteristiche

POTENZA STABILE

La serie B3 offre eccezionali prestazioni elettriche con una tensione ultra stabile e una erogazione della potenza

elettrica estremamente pulita. Questo consente di ottenere il più alto overclocking possibile (opzionale) ed

erogare una potenza estremamente stabile e affidabile a tutti i componenti. La serie B3 offre inoltre un’elevata
efficienza - fino al 85% (115 V CA) / 88% (220 V CA~240 V CA) - ed è certificata 80 PLUS BRONZE.

31

Italiano

Manuale utente Unità di alimentazione

450W / 550W / 650W / 750W / 850W BRONZE

SISTEMA DI CONTROLLO TERMICO ECO
L’intelligente sistema di controllo termico ECO di EVGA offre un funzionamento silenzioso ai bassi carichi,

un’efficienza migliorata e una vita in servizio della ventola più lunga. Abilitata con un semplice interruttore
sull’alimentatore, la funzione “No Fan Spin” è ideale per gli utenti che desiderano ridurre la rumorosità ambientale
complessiva. Risparmia sui costi energetici ed evita di utilizzare la ventola inutilmente con il sistema di controllo
termico ECO di EVGA.

PROTEZIONE DI ALTISSIMA QUALITÀ

La serie B3 è dotata del sistema di protezione più completo, fra cui protezione dalla sovratensione (OVP),
protezione dalla sottotensione (UVP), protezione dalla sovralimentazione (OPP), protezione dai cortocircuiti (SCP),
protezione dalla sovracorrente (OCP), e protezione dalla sovratemperatura (OTP). Questo prodotto è anche
coperto da una eccezionale garanzia di 5 anni e il leggendario servizio clienti e supporto di EVGA.

Qualità di costruzione superiore

La serie B3 è stata costruita secondo i più alti standard, utilizzando condensatori giapponesi e semiconduttori di
marchio di alta qualità per il massimo delle prestazioni e affidabilità. La ventola Ultra Quiet con cuscinetto manica
di 130 mm offre il raffreddamento necessario per un funzionamento affidabile.

DESIGN MODULARE

Riduci il numero di componenti nel case e migliora la temperatura ambientale con un flusso d’aria ottimizzato, il
tutto con un look estremamente pulito. I design completamente modulari delle PSU consentono all’utente di
scollegare i cavi dal lato dell’alimentatore se non sono necessari per la configurazione specifica. Questo può
aiutare a liberare spazio all’interno del case e a migliorare la gestione dei cavi, così come il flusso d’aria in tutto
il sistema.

Installazione

1. Rimuovere l’alimentatore dalla confezione.

Utilizzare le viti fornite con il case per installare l’alimentatore nel proprio computer. NOTA: si raccomanda di

2.
installare l’alimentatore con la ventola rivolta verso il basso. Tuttavia, se nel case l’alimentatore è ubicato sulla
parte inferiore e fori di ventilazione non sono disponibili, è possibile installare l’alimentatore con la ventola rivolta
verso l’alto per una maggiore efficienza e affidabilità.

Collegare il cavo ATX da 24 pin alla scheda madre.

3.

4.

Collegare il cavo EPS12V da 4+4 pin alla scheda madre.

1 2 3 4

Italiano

32

Manuale utente Unità di alimentazione

450W / 550W / 650W / 750W / 850W BRONZE

Collegare i cavi PCI-E 6/6+2 pin alla scheda grafica o schede grafiche. NOTA: non tentare di collegare un

5.
cavo PCI-E a 8 pin a un connettore a 6 pin senza prima rimuovere i due pin supplementari.

Collegare i cavi di alimentazione SATA a tutte le unità di dati o unità ottiche (hard disk, unità stato solido,

6.
unità ottiche).

5 6

Collegare i connettori “Molex” periferici a 4 pin a ventole, pompe,componenti legacy e altri

7.
dispositivi/adattatori.

Collegare il cavo di alimentazione CA all’alimentatore e alla presa a muro. Controllare tutti i collegamenti

8.
per assicurarsi che siano ben saldi e accendere l’alimentatore premendo l’interruttore di alimentazione
(posizione “ON”).

7

Domande e risposte

D. Cos’è il sistema di controllo termico ECO?
R. Il sistema di controllo termico ECO, se abilitato, consente alla ventola dell’alimentatore EVGA di spegnersi con

un funzionamento a carichi da bassi a moderati. La ventola dell’alimentatore EVGA si riaccenderà automatica-

mente solo quando è necessario, in base alla temperatura raggiunta dall’alimentatore. La ventola aumenterà

anche la velocità di funzionamento (giri/min.) in base al carico richiesto dai componenti collegati, se necessario.
Questo previene inutili rotazioni, riduce i livelli di rumorosità ambientale e aumenterà la vita in servizio della
ventola a causa della ridotta rotazione.

Nota: se il controllo termico ECO è disattivato, la ventola sarà sempre in funzione, anche ai carichi bassi. La
ventola aumenterà automaticamente anche la velocità di funzionamento (giri/min.), in base all’assorbimento
elettrico dei componenti collegati, se necessario.

D. Se ho un problema o una domanda, è possibile richiedere assistenza?
R. TUTTI i prodotti EVGA sono supportati da garanzie top tier e da supporto tecnico 24/7. Se si necessita di

supporto per il proprio alimentatore, vedere i dettagli di contatto di seguito:
USA: [phone] opzione 1, opzione 3 o inviare un’e-mail a [e-mail].
Europa: [phone] o inviare un’e-mail tramite eu.evga.com/support.

33

8

Italiano

Configurazione dei cavi 450 / 550B3

Manuale utente Unità di alimentazione

450W / 550W / 650W / 750W / 850W BRONZE

Connettore modulare

MB

CPU

VGA

SATA1

SATA2

PERIF

FDD

Configurazione dei cavi 650B3

Connettore modulare Cavi

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

Cavi

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin x 2

1 x PCI-E 8(6+2)-Pin

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Colore cavo

Nero

Colore cavo

Nero

Dimensioni: 85mm (A) x 150mm (L) x 150mm (P)

protezione dalla sovratensione (OVP), protezione dalla sottotensione (UVP) , protezione dai cortocircuiti (SCP),
protezione dalla sovralimentazione (OPP), protezione dalla sovracorrente (OCP),
protezione dalla sovratemperatura (OTP).

Italiano

34

Configurazione dei cavi 750B3

Manuale utente Unità di alimentazione

450W / 550W / 650W / 750W / 850W BRONZE

Connettore modulare Cavi

MB

CPU

VGA1

VGA2

SATA1

SATA2

PERIF

FDD

Configurazione dei cavi 850B3

Connettore modulare Cavi

MB

CPU

VGA1

VGA2

VGA3

SATA1

SATA2

SATA3

PERIF

FDD

Colore cavo

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin x 2

Nero

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Colore cavo

1 x ATX (20+4)-Pin

1 x EPS/ATX12V 8(4+4)-Pin

3 x PCI-E 8(6+2)-Pin x 2

Nero

3 x SATA 5-Pin x 3

1 x Molex 4-Pin x 3

1 x Molex to FDD Adapter

Dimensions: 85mm (A) x 150mm (L) x 160mm (P)

protezione dalla sovratensione (OVP), protezione dalla sottotensione (UVP) , protezione dai cortocircuiti (SCP),
protezione dalla sovralimentazione (OPP), protezione dalla sovracorrente (OCP),
protezione dalla sovratemperatura (OTP).

35

Italiano

Manuale utente Unità di alimentazione

450W / 550W / 650W / 750W / 850W BRONZE

Specifiche tecniche 450 / 550 / 650 / 750 / 850B3

Ingresso CA

Uscita CC

Uscita MAX, A

Combinata, W

Potenza di uscita, Pcont

Ingresso CA

Uscita CC

Uscita MAX, A

Combinata, W

Potenza di uscita, Pcont

Ingresso CA

Uscita CC

Uscita MAX, A

Combinata, W

Potenza di uscita, Pcont

Ingresso CA

Uscita CC

Uscita MAX, A

Combinata, W

Potenza di uscita, Pcont

450W BRONZE

+40°C ambiente a pieno carico

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

110W 448.8W

37.4A

0.5A 3.0A

6W 15W

450W @ +40°C

550W BRONZE

+40°C ambiente a pieno carico

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

110W 549.6W

45.8A 0.5A 3.0A

6W 15W

550W @ +40°C

650W BRONZE

+40°C ambiente a pieno carico

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

20A 20A

110W 649.2W

54.1A 0.5A

6W 15W

3.0A

650W @ +40°C

750W BRONZE

+50°C ambiente a pieno carico

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A 62.4A 0.5A 3.0A

120W 748.8W

6W 15W

750W @ +50°C

Ingresso CA

Uscita CC

Uscita MAX, A

Combinata, W

Potenza di uscita, Pcont

Italiano

850W BRONZE

+50°C ambiente a pieno carico

100-240 VAC, 10A, 60/50 Hz

+5V +3.3V +12V -12V +5Vsb

24A 24A

120W 849.6W

70.8A 0.5A 3.0A

6W 15W

850W @ +50°C

36

E006-00-000110
V1_201612
