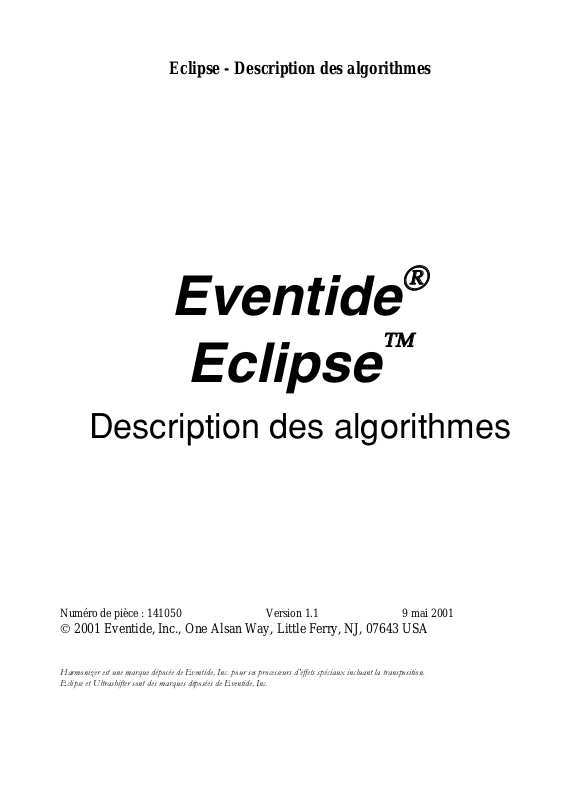

Eclipse - Description des algorithmes
Eventide
Eclipse
Description des algorithmes
Numéro de pièce : 141050 Version 1.1 9 mai 2001
2001 Eventide, Inc., One Alsan Way, Little Ferry, NJ, 07643 USA
+DUPRQL]HU HVW XQH PDUTXH GpSRVpH GH (YHQWLGH ,QF SRXU VHV SURFHVVHXUV G·HIIHWV VSpFLDX[ LQFOXDQW OD WUDQVSRVLWLRQ
(FOLSVH HW 8OWUDVKLIWHU VRQW GHV PDUTXHV GpSRVpHV GH (YHQWLGH ,QF
Eclipse – Description des algorithmes – Table des matières
Introduction....................................................................................................................... 5
Précisions d’ordre général s’appliquant à de nombreux algorithmes......................... 6
Délais.................................................................................................................................. 7
m_banddelays 7
m_bandtaps 8
m_chorusdelays 9
m_chorustaps 10
m_combdelays 11
m_combtaps 13
m_ringdelays 14
m_ringtaps 15
m_pandelays 16
st chorus delays 18
ducked delays 19
ultratap 2 20
mono loop (20) 21
mono loop (10) 21
dual loops (10) 22
dual loops (5) 22
mono reverse (20) 23
mono reverse (10) 23
dual reverse (10) 24
dual reverse (5) 25
Traitement de la dynamique..........................................................................................26
dual compressors 26
dual noisegates 27
fm panner 28
fm trem 29
Filtres ............................................................................................................................... 31
two band crossover 31
dual 4band para 32
dual 8 band EQ 33
dual filters 33
dual modfilters 34
stereo phaser 35
stereoizing phaser 36
dual sample/hold 37
vocal wa 39
10 band vocoder 40
Plex................................................................................................................................... 41
large delay 8 plex 41
Version 1.1 Page 1 2001 Eventide, Inc.
Eclipse – Description des algorithmes – Table des matières
delay 8 plex 42
detune 4 plex 42
reverse 4 plex 43
Préamplificateurs............................................................................................................45
fuzzADSRpre 45
bass pre 47
overdrive preamp 48
fuzz preamp 49
polydriver 50
fuzzpre wa/wammy 51
ez polyfuzz 52
polyfuzz 53
Pitch Shifters (harmoniseurs)........................................................................................ 55
auto pitch correct 55
dual wammy 56
4 detuners57
reverse crystals 58
stereoshift 59
diatonicshift 2 60
multishift 2 61
dual diatonic 63
dual multishift 64
diatonic 4 66
multishift 4 67
dual modfreqshift 68
Réverbérations ................................................................................................................ 70
long reverb 8 70
reverb 8 71
reverb 16 71
dense room 16 71
dense room 8 72
s_diffusor 73
diffchorus 73
Combinaisons.................................................................................................................. 75
fm modfilter/pan 75
LFO filter+pingpong 76
s/h filter+pingpong 77
manifold alpha 79
manifold beta 80
dual comp/de-ess 81
moddelays+verb8 83
multishift+verb8 84
diatonic+verb8 85
2001 Eventide, Inc. Page 2 Version 1.1
Eclipse – Description des algorithmes – Table des matières
stereoshift+verb8 87
Utilitaires ......................................................................................................................... 89
mute 89
thru 89
dither 89
oscillator (440) 90
chromatic tuner 91
Version 1.1 Page 3 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Introduction
La lecture de ce manuel est destinée à la compréhension générale des algorithmes, et à vous assister dans
le réglage ou la personnalisation des Presets d’usine. Cependant, l’étude approfondie de l’utilisation des
algorithmes est uniquement nécessaire pour ceux qui souhaitent exploiter tout le potentiel de ce
processeur en créant leurs propres Presets.
Le reste de ce manuel suppose une certaine compréhension de la structure et des composants des effets
basés sur le traitement des signaux. Toutefois, cette compréhension n’est pas indispensable à une
utilisation normale de l’Eclipse. Ceux qui se destinent essentiellement à charger et à éditer les effets
d’usine peuvent s’abstenir de lire le reste de ce manuel s’ils le souhaitent.
Chacun des Presets de l’Eclipse est constitué de un ou deux algorithmes. Le terme algorithme peut être
défini comme un “moyen de faire quelque chose”. Sur l’Eclipse, les algorithmes permettent de produire
un effet – un bloc de traitement du signal, comme des mélangeurs, des Pitch Shifters, des compresseurs,
etc. Chaque algorithme peut constituer à lui seul un effet puissant et parfois complexe.
Les Presets d’usine n° 100 à 199 doivent être considérés comme des exemples d’algorithmes et peuvent
être utilisés comme sources de départ pour la création de Presets. Dans certains cas, leur nom est très
légèrement différent de celui des algorithmes sous-jacents, pour des raisons d’affichage ou de lisibilité.
Le Preset correspondant à chaque algorithme est indiqué entre parenthèses en dessous du titre.
Exemple :
(6 Chorusdelays)
Certains algorithmes sont associés à de très nombreux paramètres dont l’édition est inutile en temps
normal. C’est la raison pour laquelle les paramètres les plus importants sont en général affectés aux
touches de fonction de façon à pouvoir y accéder rapidement. La procédure d’affectation et de
nomination des touches de fonction est décrite dans le Mode d’emploi.
Version 1.1 Page 5 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Précisions d’ordre général s’appliquant à de nombreux algorithmes
Avec les effets de transposition et de délai à quatre voix à entrée stéréo, les voix n° 1 et n° 3 proviennent de l’entrée
gauche (canal 1), tandis que les voix n° 2 et 4 proviennent de l’entrée droite (canal 2).
Tous les LFO (oscillateurs basse fréquence) peuvent être re-déclenchés (synchronisés) par une source audio externe, par
la touche <TAP> en façade, par des commandes “Start” MIDI ou par le tempo MIDI (BPM). Ces sources peuvent être
activées depuis le menu du bloc de modulation (Retrig).
Tous les paramètres précédés du préfixe <t_> permettent de sélectionner des valeurs de note basées sur la saisie du
tempo (noire pointée, ronde, etc.). Les valeurs affichées en Hz, s, ms, etc. sont calculées en fonction du tempo global, des
paramètres du “bloc de modulation” (valeur temporelle du Tap) et de l’horloge MIDI externe. Remarque : la valeur de la
noire est calculée sur une moyenne de la durée entre la saisie des Taps.
De nombreux effets disposent d’un paramètre ”Send” permettant de contrôler le signal d’entrée à distance et pouvant être
configuré comme une pédale “de niveau de départ/contrôle du volume”.
Sauf indication contraire, la majorité des temps de retar d (délai et effets de transposition) peuvent être réglés sur une
valeur allant jusqu’à de ux secondes.
Tout effet de transposition doit être calibré en fonction du signal source. Ces effets peuvent dépendre des données du
programme, c’est pourquoi il convient souvent de les ajuster afin d’obtenir des résultats optimaux, surtout les e ffets de
transposition diatonique, pour lesquels il faut en général spécifier la tonalité et la gamme.
Tout effet de détecteur d’enveloppe/de crête (incluant les effets de modulation FM) doit être calibré en fonct ion du signal
source afin d’obtenir des résultats optimaux. C’est en général une question de réglage du niveau et de la dynamique du
signal d’entrée.
Tout effet ADSR doit être calibré en fonction du signal source afin d’obtenir des résultats optimaux. Il suffit en général
d'adapter la dynamique du signal d’entrée.
De nombreux algorithmes ont un “S” quelque part dans le trajet du signal. Il s’agit du point de réglage de niveau (SEND)
ou (MANUAL_P).
2001 Eventide, Inc. Page 6 Version 1.1
Eclipse - Description des algorithmes
Délais
m_banddelays
(10 4 Banddelays )
Quatre délais connectés en parallèle avec des trajets de réinjection séparés précédant des filtres passebande résonants. Le temps de retard peut être synchronisé sur le tempo.
Entrée stéréo, sortie stéréo
Paramètres
Masters
Send
m_Level
m_Delay
m_Freq
m_Q
m_Fback
m_Pan
:
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage du niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau de tous les délais individuels ; agit en fait comme un
réglage de volume général.
Permet de modifier de manière proportionnelle le temps de retard de tous les délais individuels ; agit en fait
comme un réglage du temps de retard général (exemple : si les quatre délais ont un temps de retard réglé
respectivement sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit
chacun de ces temps de retard de moitié, soit respectivement 100 ms, 75 ms, 50 ms et 25 ms).
Permet de modifier de manière proportionnelle la fréquence de tous les filtres passe-bande ; agit en fait comme
un réglage de fréquence général.
Permet de modifier de manière proportionnelle la largeur de bande de tous les filtres passe-bande ; agit en fait
comme un réglage général de la largeur de bande. Plus la valeur affectée est élevée, plus la résonance est
grande.
Permet de modifier de manière proportionnelle le taux de réinjection de tous les délais individuels ; agit en fait
comme un réglage du taux de réinjection général (si le paramètre M_Fback est réglé sur 0 %, le taux de
réinjection de tous les délais est nul, quels que soient leurs réglages individuels. Vous pouvez obtenir le même
résultat en réglant le paramètre M_Fback sur 100 % et le paramètre du taux de réinjection de chaque délai sur
0 %.).
Permet de modifier de manière proportionnelle le réglage de panoramique de tous les délais individuels ; agit
en fait comme un réglage de la diffusion du son dans le champ stéréo (si le paramètre M_Pan est réglé sur 0 %,
tous les délais sont placés au centre, quels que soient leurs réglages individuels).
Version 1.1 Page 7 2001 Eventide, Inc.
Delay#^(x = 1, 2, 3 ou 4)
Eclipse - Description des algorithmes
Level x
Delay x
T_Delay x
Freqx
Qx
Fback
Panx
Règle le niveau du délai x
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delay x (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes
Détermine le temps de retard du délai x exprimé en valeurs de note (noire, croche, etc.) ou désactive (“off”) la
synchronisation du délai sur le tempo.
Définit la fréquence du filtre passe-bande ("Color") du délai x.
Détermine la largeur de bande (résonance) du filtre passe-bande.
Détermine la proportion de signal du délai x à réinjecter après traitement en entrée du délai x.
Définit le positionnement du délai x dans le champ stéréo (les valeurs négatives le placent sur la gauche tandis
que les valeurs positives le placent sur la droite).
.
.
m_bandtaps
(105 Bandtaps)
Quatre délais connectés en série avec des filtres passe-bande suivis d’un mélangeur stéréo. Une vaste
palette d’options de réinjection vous permet de créer aisément et rapidement des structures rythmiques
complexes et colorées. Les temps de retard peuvent être synchronisés sur le tempo.
Signal d’entrée mélangé, signal de sortie stéréo
Paramètres
Masters
Send
m_Level
m_Delay
m_Freq
:
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage du niveau de départ exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau de tous les délais individuels ; agit en fait comme un
réglage de volume général.
Permet de modifier de manière proportionnelle le temps de retard de tous les délais individuels ; agit en fait
comme un réglage du temps de retard général (exemple : si les quatre délais ont un temps de retard réglé
respectivement sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit
chacun de ces temps de retard de moitié, soit respectivement 100 ms, 75 ms, 50 ms et 25 ms).
Permet de modifier de manière proportionnelle la fréquence de tous les filtres passe-bande ; agit en fait comme
un réglage général de la fréquence.
2001 Eventide, Inc. Page 8 Version 1.1
Eclipse - Description des algorithmes
m_Q
Fback
Fb<tap#
Fb>tap#
m_Pan
Delays^(x = 1, 2, 3 ou 4)
Tapx
T_Tap x
Level x
Pan x
Permet de modifier de manière proportionnelle la largeur de bande de tous les filtres passe-bande ; agit en fait
comme un réglage général de la largeur de bande. Plus la valeur affectée est élevée, plus la résonance est
grande.
Permet de modifier de manière proportionnelle le taux de réinjection de tous les délais ; agit en fait comme un
réglage du taux de réinjection général (si le paramètre Fback est réglé sur 0 %, le taux de réinjection de tous
les délais est nul, quels que so ient leurs réglages individuels). Vous pouvez obtenir le même résultat en réglant
le paramètre M_Fback sur 100 % et le paramètre de réinjection de chaque délai sur 0 %.).
Sélectionne le délai (parmi les quatre) dont la sortie doit servir de signal de réinjection (sur le synoptique, c’est
le délai 4 qui a été choisi).
Sélectionne le délai en entrée duquel le signal de réinjection est “ré-injecté” (sur le synoptique, le signal de
réinjection est "ré-injecté" en entrée du délai 3).
Permet de modifier de manière proportionnelle le réglage de panoramique de tous les délais individuels ; agit
en fait comme un réglage de la diffusion du son dans le champ stéréo (si le paramètre M_Pan est réglé sur 0 %,
tous les délais sont placés au centre, quels que soient leurs réglages individuels).
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Tap x (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
Détermine le temps de retard du délai x exprimé en valeurs de note (noire, croche, etc.) ou désactive (“off”) la
synchronisation du délai sur le tempo.
Règle le niveau du délai x.
Définit le positionnement du signal du délai x dans le champ stéréo. Les valeurs négatives le placent sur la
gauche tandis que les valeurs positives le placent sur la droite.
Filters^(x = 1, 2, 3 ou 4)
Freq x
Q x
Définit la fréquence du filtre passe-bande ("Color") du délai x.
Détermine la largeur de bande (résonance) du filtre passe-bande.
m_chorusdelays
(106 Chorusdelays)
Quatre délais connectés en parallèle avec des trajets de réinjection séparés précédant des effets de
chorus. Le temps de retard et la vitesse de modulation peuvent être synchronisés sur le tempo.
Entrée stéréo, sortie stéréo
Reportez-vous au synoptique de l’algorithme “m_banddelays”.
Masters
Send
m_Level
m_Delay
m_Rate
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage du niveau de départ du signal exempt de tout bruit parasite.
Permet de modifier de manière proportionnelle le niveau de tous les délais individuels ; agit en fait comme un
réglage de volume général.
Permet de modifier de manière proportionnelle le temps de retard de tous les délais individuels ; agit en fait
comme un réglage du temps de retard général (exemple : si les quatre délais ont un temps de retard réglé
respectivement sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit
chacun de ces temps de retard de moitié, soit respectivement 100 ms, 75 ms, 50 ms et 25 ms).
Permet de modifier de manière proportionnelle la fréquence de balayage de tous les délais individuels ; agit en
fait comme un réglage général de la fréquence de balayage.
Version 1.1 Page 9 2001 Eventide, Inc.
Eclipse - Description des algorithmes
m_Depth
m_Fback
m_Pan
Retrig
Angle
Delay#1 (similaire aux délais 2, 3 et 4)
Level1
Delay1
T_Delay1
Rate1
T_Rate1
Depth1
Fback1
Pan1
Permet de modifier de manière proportionnelle la profondeur de balayage de tous les délais individuels ; agit
en fait comme un réglage général de la profondeur de balayage.
Permet de modifier de manière proportionnelle le taux de réinjection de tous les délais ; agit en fait comme un
réglage du taux de réinjection général (si le paramètre M_Fback est réglé sur 0 %, le taux de réinjection de
tous les délais est nul, quels que soient leurs réglages individuels. Vous pouvez obtenir le même résultat en
réglant le paramètre M_Fback sur 100 % et le paramètre de réinjection de chaque délai sur 0 %).
Permet de modifier de manière proportionnelle le réglage de panoramique de tous les délais individuels ; agit
en fait comme un réglage de la diffusion du son dans le champ stéréo (si le paramètre M_Pan est réglé sur 0 %,
tous les délais sont placés au centre, quels que soient leurs réglages individuels).
Lorsque la fréquence de balayage est modifiée (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle fréquence de balayage se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne fréquence de
balayage. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
fréquence de balayage.
Dans la majorité des configurations du processeur Eclipse, la fréquence de balayage est "réinitialisée" lorsque
vous appuyez sur la touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle
détermine à quel endroit de la forme d’onde le balayage recommence.
Règle le niveau du délai 1.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delay1 (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
Détermine le temps de retard du délai 1 exprimé en valeurs de note (noire, croche, etc.) ou désactive (“off”) la
synchronisation du délai sur le tempo.
Définit la fréquence de balayage du délai 1 si le paramètre T_Rate1 est réglé sur "off" ou affiche la fréquence
de balayage calculée en fonction du paramètre T_Rate1 et du tempo global.
Détermine la fréquence de balayage du délai 1 exprimée en valeurs de note (noire, croche, etc.) ou désactive
(“off”) la synchronisation du balayage sur le tempo.
Définit la profondeur de balayage du délai 1.
Détermine la proportion de signal du délai 1 à réinjecter après traitement en entrée du délai 1.
Définit le positionnement du délai 1 dans le champ stéréo (les valeurs négatives le placent sur la gauche tandis
que les valeurs positives le placent sur la droite).
m_chorustaps
(107 Chorustaps)
Quatre délais connectés en série avec des effets de chorus suivis d’un mélangeur stéréo. Un vaste choix
d’options de réinjection vous permettent de créer rapidement et aisément des structures rythmiques
complexes et colorées. Les temps de retard et la vitesse de modulation peuvent être synchronisés sur le
tempo.
Signal d’entrée mélangé, signal de sortie stéréo
Reportez-vous au synoptique de l’algorithme “m_bandtaps”.
Masters
Send
m_Level
2001 Eventide, Inc. Page 10 Version 1.1
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage du niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau de tous les délais individuels ; agit en fait comme un
réglage de volume général.
Eclipse - Description des algorithmes
m_Delay
m_Rate
m_Depth
Fback
Fb<tap#
Fb>tap#
m_Pan
Retrig
Angle
Permet de modifier de manière proportionnelle le temps de retard de tous les délais individuels ; agit en fait
comme un réglage du temps de retard général (exemple : si les quatre délais ont un temps de retard réglé
respectivement sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit
chacun de ces temps de retard de moitié, soit respectivement 100 ms, 75 ms, 50 ms et 25 ms).
Permet de modifier de manière proportionnelle la fréquence de balayage de tous les délais individuels ; agit en
fait comme un réglage général de la fréquence de balayage.
Permet de modifier de manière proportionnelle la profondeur de balayage de tous les délais individuels ; agit
en fait comme un réglage général de la profondeur de balayage.
Permet de modifier de manière proportionnelle le taux de réinjection de tous les délais individuels ; agit en fait
comme un réglage du taux de réinjection général si le paramètre Fback est réglé sur 0 %, le taux de réinjection
de tous les délais est nul, quels que soient leurs réglages individuels. Vous pouvez obtenir le même résultat en
réglant le paramètre M_Fback sur 100 % et le paramètre de réinjection de chaque délai sur 0 %.).
Sélectionne le délai (parmi les quatre) dont la sortie doit servir de signal de réinjection (sur le schéma , c’est le
délai 4 qui a été choisi).
Sélectionne le délai en entrée duquel le signal de réinjection est “réinjecté” (sur le schéma, le signal de
réinjection est “réinjecté" en entrée du délai 3).
Permet de modifier de manière proportionnelle le réglage de panoramique de tous les délais individuels ; agit
en fait comme un réglage de la diffusion du son dans le champ stéréo (si le paramètre M_Pan est réglé sur 0 %,
tous les délais sont placés au centre, quels que soient leurs réglages individuels).
Lorsque la fréquence de balayage est modifiée (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle fréquence de balayage se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne fréquence de
balayage. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
fréquence de balayage.
Dans la majorité des configurations de l’Eclipse, la fréquence de balayage est "réinitialisée" lorsque vous
appuyez sur la touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle
détermine à quel endroit de la forme d’onde le balayage recommence.
Delays^(x = 1, 2, 3 ou 4)
Tapx
T_Tap x
Level x
Pan x
LFOs^(x = 1, 2, 3 ou 4)
Rate x
T_Rate x
Depth x
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Tap x (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
Détermine le temps de retard du délai x exprimé en valeurs de note (noire, croche, etc.) ou désactive (“off”) la
synchronisation du délai sur le tempo.
Contrôle le niveau du délai x.
Définit le positionnement du délai x dans le champ stéréo. Les valeurs négatives le positionnent à gauche tandis
que les valeurs positives le positionnent à droite.
Définit la fréquence de balayage du délai x si le paramètre T_Rate x est réglé sur "off" ou affiche la fréquence
de balayage calculée en fonction du paramètre T_Rate x et du tempo global.
Définit la fréquence de balayage du délai x exprimée en valeurs de note (noire, croche, etc.) ou désactive
(“off”) la synchronisation du balayage sur le tempo.
Détermine la profondeur de balayage du délai x.
m_combdelays
(108 Combdelays)
Quatre délais connectés en parallèle avec des trajets de réinjection séparés précédant des résonateurs. Le
temps de retard peut être synchronisé sur le tempo
.
Version 1.1 Page 11 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Entrée stéréo, sortie stéréo
Reportez-vous au synoptique de l’algorithme “m_banddelays”.
Masters
Send
m_Level
m_Delay
m_Cmix
m_Comb
m_Decay
m_Fback
m_Pan
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage du niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau de tous les délais individuels ; agit en fait comme un
réglage de volume général.
Permet de modifier de manière proportionnelle le temps de retard de tous les délais individuels ; agit en fait
comme un réglage du temps de retard général (exemple : si les quatre délais ont un temps de retard réglé
respectivement sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit
chacun de ces temps de retard de moitié, soit respectivement 100 ms, 75 ms, 50 ms et 25 ms).
Permet de modifier de manière proportionnelle l’équilibre “filtre en peigne/signal non traité " de tous les délais
individuels ; agit en fait comme un réglage général de l’équilibre “filtre en peigne/signal non traité".
Permet de modifier de manière proportionnelle la profondeur des filtres en peigne de tous les délais
individuels ; agit en fait comme un réglage général de la profondeur d es filtres en peigne. Le réglage de ce
paramètre permet de modifier le timbre de l’effet.
Permet de modifier de manière proportionnelle la "résonance" des filtres en peigne de tous les délais
individuels ; agit en fait comme un réglage général du d éclin.
Permet de modifier de manière proportionnelle le taux de réinjection de tous les délais ; agit en fait comme un
réglage du taux de réinjection général (si le paramètre M_Fback est réglé sur 0 %, le taux de réinjection de
tous les délais est nul, quels que soient leurs réglages individuels. Vous pouvez obtenir le même résultat en
réglant le paramètre M_Fback sur 100 % et le paramètre de réinjection de chaque délai sur 0 %).
Permet de modifier de manière proportionnelle le réglage de panoramique de tous les délais individuels ; agit
en fait comme un réglage de la diffusion du son dans le champ stéréo (si le paramètre M_Pan est réglé sur 0 %,
tous les délais sont placés au centre, quels que soient leurs réglages individuels).
Delay#1
Level1
Delay1
T_Delay1
CMix1
Comb1
Decay1
Fback
Pan1
Règle le niveau du délai 1.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delay1 (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
Détermine le temps de retard du délai 1 exprimé en valeurs de note (noire, croche, etc.) ou désactive (“off”) la
synchronisation du délai sur le tempo.
Détermine l’équilibre "filtre en peigne /signal non traité " de la ligne à retard 1.
Définit la profondeur du filtre en peigne de la ligne à retard 1 ; règle le timbre de l’effet.
Règle la "résonance" du filtre en peigne de la ligne à retard 1.
Définit la proportion de signal du délai 1 à réinjecter après traitement en entrée du délai 1.
Détermine le positionnement du délai 1 dans le champ stéréo (les valeurs négatives le positionnent à gauche
tandis que les valeurs positives le positionnent à droite).
2001 Eventide, Inc. Page 12 Version 1.1
Eclipse - Description des algorithmes
m_combtaps
(109 Combtaps)
Quatre délais connectés en série avec des résonateurs suivis d’un mélangeur stéréo. Un vaste choix
d’options de réinjection vous permet de créer rapidement et aisément des structures rythmiques
complexes et colorées. Les temps de retard peuvent être synchronisés sur le tempo.
Signal d’entrée mélangé, signal de sortie stéréo
Reportez-vous au synoptique de l’algorithme “m_bandtaps”.
Masters
Send
m_Level
m_Delay
m_Cmix
m_Comb
m_Decay
Fback
Fb<tap#
Fb>tap#
m_Pan
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage du niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau de tous les délais individuels ; agit en fait comme un
réglage de volume général.
Permet de modifier de manière proportionnelle le temps de retard de tous les délais individuels ; agit en fait
comme un réglage du temps de retard général (exemple : si les quatre délais ont un temps de retard réglé
respectivement sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit
chacun de ces temps de retard de moitié, soit respectivement 100 ms, 75 ms, 50 ms et 25 ms).
Permet de modifier de manière proportionnelle l’équilibre "filtre en peigne/signal non traité" de tous les délais
individuels ; agit en fait comme un réglage général de l’équilibre "filtre en peigne/signal non tra ité".
Permet de modifier de manière proportionnelle la profondeur des filtres en peigne de tous les délais
individuels ; agit en fait comme un réglage général de la profondeur d es filtres en peigne. Le réglage de ce
paramètre permet de modifier le timbre de l’effet.
Permet de modifier de manière proportionnelle la "résonance" des filtres en peigne de tous les délais
individuels ; agit en fait comme un réglage général du d éclin.
Permet de modifier de manière proportionnelle le taux de réinjection de tous les délais individuels ; agit en fait
comme un réglage du taux de réinjection général (si le paramètre Fback est réglé sur 0 %, le taux de
réinjection de tous les délais est nul, quels que soient leurs réglages individuels. Vous pouvez obtenir le même
résultat en réglant le paramètre M_Fback sur 100 % et le paramètre de réinjection de chaque délai sur 0 %.).
Sélectionne le délai (parmi les quatre) dont la sortie doit servir de signal de réinjection (sur le schéma, c’est le
délai 4 qui a été choisi).
Sélectionne le délai en entrée duquel le signal de réinjection est “réinjecté” (sur le sch éma, le signal de
réinjection est "réinjecté" en entrée du délai 3).
Permet de modifier de manière proportionnelle le réglage de panoramique de tous les délais individuels ; agit
en fait comme un réglage de la diffusion du son dans le champ stéréo (si le paramètre M_Pan est réglé sur 0 %,
tous les délais sont placés au centre, quels que soient leurs réglages individuels).
Delays^(x = 1, 2, 3 ou 4)
Tap x
T_Tap x
Level x
Pan x
Combs^(x = 1, 2, 3, or 4)
Cmix x
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Tap x (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
Détermine le temps de retard du délai x exprimé en valeurs de note (noire, croche, etc.) ou désactive (“off”) la
synchronisation du délai sur le tempo.
Contrôle le niveau du délai x.
Définit le positionnement du délai x dans le champ stéréo. Les valeurs négatives le positionnent à gauche tandis
que les valeurs positives le positionnent à droite.
Définit l’équilibre "filtre en peigne/signal non traité" de la ligne à retard x.
Version 1.1 Page 13 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Comb x
Decay x
Détermine la profondeur du filtre en peigne de la ligne à retard x ; permet de régler le timbre de l’effet.
Règle la "résonance" du filtre en peigne de la ligne à retard x.
m_ringdelays
(112 Ringdelays)
Quatre délais connectés en parallèle avec des trajets de réinjection séparés précédant des modulateurs de
fréquence (modulation en anneau à bande latérale unique). Les temps de retard et la résonance peuvent
être synchronisés sur le tempo
Entrée stéréo, sortie stéréo
Reportez-vous au synoptique de l’algorithme “m_banddelays”.
Masters
Send
m_Level
m_Delay
m_Fback
m_Pan
m_Rmix
m_Ring
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de tout bruit parasite.
Permet de modifier de manière proportionnelle le niveau de tous les délais individuels ; agit en fait comme un
réglage de volume général.
Permet de modifier de manière proportionnelle le temps de retard de tous les délais individuels ; agit en fait
comme un réglage du temps de retard général (exemple : si les quatre délais ont un temps de retard réglé
respectivement sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit
chacun de ces temps de retard de moitié, soit respectivement 100 ms, 75 ms, 50 ms et 25 ms).
Permet de modifier de manière proportionnelle le taux de réinjection de tous les délais individuels ; agit en fait
comme un réglage du taux de réinjection général (si le paramètre M_Fback est réglé sur 0 %, le taux de
réinjection de tous les délais est nul, quels que soient leurs réglages individuels. Vous pouvez obtenir le même
résultat en réglant le paramètre M_Fback sur 100 % et le paramètre du taux de réinjection de chaque délai sur
0 %.).
Permet de modifier de manière proportionnelle le réglage de panoramique de tous les délais individuels ; agit
en fait comme un réglage de la diffusion du son dans le champ stéréo (si le paramètre M_Pan est réglé sur 0 %,
tous les délais sont placés au centre, quels que soient leurs réglages individuels).
Permet de modifier de manière proportionnelle l’équilibre signal traité (résonance)/signal direct de tous les
délais individuels ; agit en fait comme un réglage général de l’équilibre signal traité (résonance)/signal direct.
Permet de modifier de manière proportionnelle la profondeur de la résonance de tous les délais individuels ;
agit en fait comme un réglage général de la profondeur de la résonance. Le réglage de ce paramètre permet de
modifier le timbre de l’effet.
.
Delay#1
Level1
Delay1
T_Delay1
RMix1
Ring1
T_Ring1
Fback
Règle le niveau du délai 1.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delay1 (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
Détermine le temps de retard du délai 1 exprimé en valeurs de note (noire, croche, etc.) ou désactive (“off”) la
synchronisation du délai sur le tempo.
Définit l’équilibre signal traité (résonance)/signal direct de la ligne à retard 1.
Permet d’afficher la profondeur de la résonance en Hz, calculée en fonction du paramètre T_Ring1 (selon le
tempo en cours) ou de saisir la profondeur de la résonance en Hz.
Détermine la profondeur de la résonance de la ligne à retard 1 exprimée en valeurs de note (noire, croche, etc.)
ou désactive (“off”) la synchronisation de la profondeur de la résonance sur le tempo.
Définit la proportion de signal du délai 1 à réinjecter après traitement en entrée du délai 1.
2001 Eventide, Inc. Page 14 Version 1.1
Eclipse - Description des algorithmes
Pan1
Règle le positionnement du délai 1 dans le champ stéréo (les valeurs négatives le positionnent à gauche tandis
que les valeurs positives le positionnent à droite) .
m_ringtaps
(113 Ringtaps)
Quatre délais connectés en série avec des modulateurs de fréquence suivis d’un mélangeur stéréo. Un
vaste choix d’options de réinjection vous permet de créer rapidement et aisément des structures
rythmiques complexes et colorées. Les temps de retard et la résonance peuvent être synchronisés sur le
tempo.
Signal d’entrée mélangé, signal de sortie stéréo
Reportez-vous au synoptique de l’algorithme “m_bandtaps”.
Masters
Send
m_Level
m_Delay
m_Rmix
m_Ring
Fback
Fb<tap#
Fb>tap#
m_Pan
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de tout bruit parasite.
Permet de modifier de manière proportionnelle le niveau de tous les délais individuels ; agit en fait comme un
réglage de volume général.
Permet de modifier de manière proportionnelle tous les temps de retard individuels ; agit en fait comme un
réglage du temps de retard général (exemple : si les quatre délais ont un temps de retard réglé respectivement
sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit chacun de ces
temps de retard de moitié, soit respectivement 100 ms, 75 ms, 50 ms et 25 ms).
Permet de modifier de manière proportionnelle l’équilibre signal traité (résonance)/signal direct de tous les
délais individuels ; agit en fait comme un réglage général de l’équilibre signal traité (résonance)/signal direct.
Permet de modifier de manière proportionnelle la profondeur de la résonance de tous les délais individuels ;
agit en fait comme un réglage général de la profondeur de la résonance. Le réglage de ce paramètre permet de
modifier le timbre de l’effet.
Permet de modifier de manière proportionnelle le taux de réinjection de tous les délais ; agit en fait comme un
réglage du taux de réinjection général (si le paramètre Fback est réglé sur 0 %, le taux de réinjection de tous
les délais est nul, quels que so ient leurs réglages individuels. Vous pouvez obtenir le même résultat en réglant le
paramètre M_Fback sur 100 % et le paramètre de réinjection de chaque délai sur 0 %).
Sélectionne le délai (parmi les quatre) dont la sortie doit servir de signal de réinjection (sur le synoptique, c’est
le délai 4 qui a été choisi)
Sélectionne le délai en entrée duquel le signal de réinjection est “réinjecté” (sur le synoptique, le signal de
réinjection est "réinjecté" en entrée du délai 3).
Permet de modifier de manière proportionnelle le réglage de panoramique de tous les délais individuels ; agit
en fait comme un réglage du positionnement du signal dans l’image stéréo (si le paramètre M_Pan est réglé sur
0 %, tous les délais sont placés au centre, quels que soient leurs réglages individuels).
.
Delays^(x = 1, 2, 3 ou 4)
Tap x
T_Tap x
Level x
Pan x
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Tap x (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
Détermine le temps de retard du délai x exprimé en valeurs de note (noire, croche, etc.) ou désactive (“off”) la
synchronisation du délai sur le tempo.
Contrôle le niveau du délai x.
Définit le positionnement du signal du délai x dans le champ stéréo. Les valeurs négatives le positionnent à
gauche tandis que les valeurs positives le positionnent à droite.
Version 1.1 Page 15 2001 Eventide, Inc.
Rings^(x = 1, 2, 3 ou 4)
Eclipse - Description des algorithmes
Rmix x
Ring1 Permet d’afficher la profondeur de la résonance en Hz, calculée en fonction du paramètre T_Ringx (selon le
T_Ring x
Définit l’équilibre signal traité (résonance)/signal direct de la ligne à retard x.
tempo en cours) ou de saisir la profondeur de la résonance en Hz.
Détermine la profondeur de la résonance de la ligne à retard x exprimée en valeurs de note (noire, croche, etc.)
ou désactive (“off”) la synchronisation de la profondeur de la résonance sur le tempo.
m_pandelays
(114 Pandelays)
Quatre délais connectés en parallèle avec des trajets de réinjection séparés et un réglage de panoramique.
Les temps de retard et la vitesse de déplacement du panoramique peuvent être synchronisés sur le
tempo.
Entrée stéréo, sortie stéréo
Reportez-vous au synoptique et aux paramètres de l’algorithme “m_banddelays”.
Masters
Send
m_Level
m_Delay
m_Fback
m_Rate
m_Depth
Retrig
Angle
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de tout bruit parasite.
Permet de modifier de manière proportionnelle le niveau de tous les délais individuels ; agit en fait comme un
réglage de volume général.
Permet de modifier de manière proportionnelle le temps de retard de tous les délais individuels ; agit en fait
comme un réglage du temps de retard général (exemple : si les quatre délais ont un temps de retard réglé
respectivement sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit
chacun de ces temps de retard de moitié, soit respectivement 100 ms, 75 ms, 50 ms et 25 ms).
Permet de modifier de manière proportionnelle le taux de réinjection de tous les délais ; agit en fait comme un
réglage du taux de réinjection général (si le paramètre M_Fback est réglé sur 0 %, le taux de réinjection de
tous les délais est nul, quels que soient leurs réglages individuels. Vous pouvez obtenir le même résultat en
réglant le paramètre M_Fback sur 100 % et le paramètre de réinjection de chaque délai sur 0 %.).
Permet de modifier de manière proportionnelle la vitesse de déplacement du panoramique de tous les délais
individuels ; agit en fait comme un réglage général de la vitesse de déplacement.
Permet de modifier de manière proportionnelle l’intensité de déplacement du panoramique de tous les délais
individuels ; agit en fait comme un réglage général de l’intensité de déplacement.
Lorsque la vitesse de déplacement du panoramique est modifiée (soit manuellement soit par une mise à jour du
tempo), le passage de l’ancienne à la nouvelle vitesse de déplacement se fait de manière progressive. La valeur
du paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
déplacement. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de déplacement.
Dans la majorité des configurations de l’Eclipse, la vitesse de déplacement du panoramique est "réinitialisée"
lorsque vous appuyez sur la touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre
Angle détermine à quel endroit de la forme d’onde le déplacement commence.
Delay#1 (similaire aux délais 2 ,3 ,4)
Level1
Delay1
T_Delay1 Détermine le temps de retard du délai 1 exprimé en valeurs de note (noire, croche, etc.) ou désactive la
Règle le niveau du délai 1.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delay1 (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
synchronisation du délai sur le tempo.
2001 Eventide, Inc. Page 16 Version 1.1
Eclipse - Description des algorithmes
Fback Définit la proportion de signal du délai 1 à réinjecter après traitement en entrée du délai 1.
Rate1 Règle la vitesse de déplacement du panoramique du délai 1 si le paramètre T_Rate1 est réglé sur "off" ou
affiche la vitesse de déplacement du panoramique calculée en fonction du paramètre T_Rate1 et du tempo
global.
T_Rate1 Définit la vitesse de déplacement du panoramique du délai 1 exprimée en valeurs de note (noire, croche, etc.)
ou désactive (“off”) la synchronisation du panoramique sur le tempo.
Depth1
Règle l’intensité de déplacement du panoramique du délai 1.
Version 1.1 Page 17 2001 Eventide, Inc.
Eclipse - Description des algorithmes
st chorus delays
(115 St Chorus)
Deux délais à modulation avec diverses options de réinjection suivis d’un filtre coupe-haut. La
fréquence de balayage des délais peut être synchronisée sur le tempo. Le temps de retard de chaque délai
peut être réglé sur une valeur allant jusqu’à deux secondes, permettant des temps de retard plus longs
que les effets similaires. Les canaux gauche et droit balaient en opposition.
Entrée stéréo, sortie stéréo
Delays
Send
Level
Delay1
Delay2
Depth1
Depth2
Hicut
Fback
FB Type
LFO
Rate
T_Rate
Shape
Duty
Polarity
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage du niveau de départ exempt de bruit parasite.
Règle le niveau de sortie des deux délais.
Définit le temps de retard du délai 1 en millisecondes (aucune fonction de tempo n’est disponible – il s’agit
d’un effet de chorus après tout).
Définit le temps de retard du délai 2 en millisecondes.
Définit la profondeur de modulation du délai 1.
Définit la profondeur de modulation du délai 2.
Détermine la fréquence de coupure du filtre passe-bas.
Définit la proportion de signal de chaque délai à réinjecter après traitement sur sa propre entrée ou en entrée
de l’autre délai.
Détermine si le signal de chaque délai doit être réinjecté après traitement sur sa propre entrée ou en entrée de
l’autre délai.
Détermine la largeur stéréo du chorus.
Définit la vitesse de modulation si le paramètre T_Rate1 est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre T_Rate et du tempo global.
Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Détermine la forme d’onde du signal de modulation.
Contrôle le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
Lorsque ce paramètre est réglé sur "unipolar", la plage de modulation est calculée par ajout de la valeur du
paramètre Depth à la valeur du paramètre Delay. Lorsque ce paramètre est réglé sur "bipolar", la plage de
2001 Eventide, Inc. Page 18 Version 1.1
Eclipse - Description des algorithmes
modulation est calculée par ajout de la valeur du paramètre Depth à la valeur du paramètre Delay et par
soustraction de la valeur du paramètre Depth à la valeur du paramètre Delay.
Retrig
Angle
Lorsque le réglage du paramètre
passage de l’ancienne à la nouvelle vitesse de modulation se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
ducked delays
(116 DuckedDelays)
Deux lignes à retard suivies d’un compresseur stéréo dont le circuit de commande est alimenté par la
sommation des canaux 1 et 2. Le volume atténue/compresse le signal des délais. Soyez vigilant avec le
taux de compression ! Les temps de retard peuvent être synchronisés sur le tempo.
Entrée stéréo, sortie stéréo
Rate
est modifié (soit manuellement soit par une mise à jour du tempo), le
Delay
Send
Level
Delay1
Delay2
T_Delay1
T_Delay2
Fback1
Fback2
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage du niveau de départ du signal exempt de bruit parasite.
Règle le niveau de sortie des deux délais.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delay1 (en fonction
du tempo en cours) ou de saisir le temps de retard en millisecondes.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delay2 (en fonction
du tempo en cours) ou de saisir le temps de retard en millisecondes.
Détermine le temps de retard du délai 1 exprimé en valeurs de note (noire, croche, etc.) ou désactive la
synchronisation du délai sur le tempo.
Détermine le temps de retard du délai 2 exprimé en valeurs de note (noire, croche, etc.) ou désactive la
synchronisation du délai sur le tempo.
Définit le taux de réinjection du délai 1 en entrée du délai 1.
Définit le taux de réinjection du délai 2 en entrée du délai 2.
Détermine la largeur stéréo du délai.
Version 1.1 Page 19 2001 Eventide, Inc.
Ducking
Eclipse - Description des algorithmes
Thresh
Ratio
Gain
Attack
Decay
GR
1
GR
2
Définit le niveau du seuil à partir duquel la compression se déclenche.
Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de "6:1"
signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de sortie ne varie
que de 1 dB.
Permet de régler le niveau de sortie afin de compenser la chute de niveau liée au traitement.
Détermine le temps nécessaire au compresseur pour se déclencher une fois le niveau de seuil défini franchi.
Détermine le temps nécessaire au compresseur pour cesser tout traitement une fois que le signal est passé en
dessous du seuil.
Affiche le niveau de réduction de gain (compression) appliqué après le délai 1.
Affiche le niveau de réduction de gain (compression) appliqué après le délai 2.
ultratap 2
(117 Ultratap 2)
Dans la lignée du célèbre Eventide H3000 nous avons amélioré cette structure qui contient quatre
diffuseurs de deux secondes connectés en série suivis d’un délai
secondes à 36 taps et d’un délai à répétitions de deux secondes synchronisé sur le tempo. Idéal pour des
effets de pré-réverbération ou des effets de retard/réverbérants étranges.
Signal d’entrée mélangé, signal de sortie stéréo
multi-tap (easytaps
ci-dessous) de deux
Dmix
Coef x
Diffusion
DSize
Delay x
Multitap
Level
FBDelay
T_FBDela
Fback
# Taps
Diffusor^(x = 1, 2, 3, 4)
Send
“S” du synoptique. Si vous souhaitez moduler le
volume de l’effet par MIDI, par une pédale de
volume ou toute autre source interne ou externe,
c’est l’endroit idéal dans le trajet du signal pour
obtenir un réglage de niveau de départ du signal
exempt de bruit parasite.
Règle le niveau de diffusion.
Définit le niveau de réinjection du diffuseur x. Permet de régler le degré de “clarté” ou de "confusion" sonore
du diffuseur.
Réglage de réinjection global pour les quatre diffuseurs.
Détermine la "taille" du diffuseur en fonction des temps de retard.
Définit le temps de retard total du diffuseur x.
Définit le niveau de sortie du délai multi-ta p.
Détermine le temps de retard du délai à répétitions.
Détermine le temps de retard du délai à répétitions exprimé en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation du délai sur le tempo.
Niveau de réinjection appliqué au délai à répétitions.
Spécifie le nombre de répétitions du délai utilisé par l’algorithme.
Règle le niveau du signal au point
2001 Eventide, Inc. Page 20 Version 1.1
Eclipse - Description des algorithmes
Length
Random
DlyShape
AmpShape
PanShape
AAlpha
DAlpha
Définit la durée totale du délai.
Détermine le degré aléatoire des temps de retard des taps afin de réduire la résonance.
Détermine la "forme" du délai ou la durée de chaque tap en fonction du nombre de taps.
Détermine la "forme" de l’amplitude ou le niveau de chaque tap en fonction du nombre d e taps.
Détermine la "forme" du panoramique ou le panoramique de chaque tap en fonction du nombre de taps.
Définit la forme exponentielle de l’amplitude uniquement lorsque le paramètre AmpShape est réglé sur
"exp_inc" ou "exp_dec".
Définit la forme exponentielle des temps de retard des taps uniquement lorsque le paramètre DlyShape est réglé
sur "exp_inc" ou "exp_dec".
mono loop (20)
(119 Loop20)
Cet effet simple contient un délai mono de 20 secondes avec un filtre coupe-haut et un réglage de
panoramique. Le temps de retard peut être synchronisé sur le tempo.
Signal d’entrée mélangé, signal de sortie stéréo
Loops
Send
Level
Loop
T_Loop
Hicut
Pan s
Loop
Définit le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le niveau d’entrée affecté à la
boucle par MIDI, par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans
le trajet du signal pour obtenir un réglage de niveau de départ exempt de bruit parasite.
Définit le niveau de sortie de la boucle.
Permet d’afficher la durée de la boucle en millisecondes, calculé en fonction du paramètre T_Loop (en fonction
du tempo en cours) ou de saisir la durée de la boucle en millisecondes.
Détermine la durée de la boucle exprimée en valeurs de note (noire, croche, etc.) ou désactive la
synchronisation de la boucle ("off") sur le tempo.
Détermine la fréquence de coupure du filtre passe-bas.
Positionne la boucle dans le champ stéréo.
Indique le niveau d’entrée du signal affecté à la boucle.
mono loop (10)
(118 Loop10)
Cette version de l’algorithme “mono loop (20)” est destinée à l’utilisation d’une fréquence
d’échantillonnage de 96 kHz.
Signal d’entrée mélangé, signal de sortie stéréo
Reportez-vous au synoptique et aux paramètres de l’algorithme “mono loop (20)” décrit précédemment.
Version 1.1 Page 21 2001 Eventide, Inc.
Eclipse - Description des algorithmes
dual loops (10)
(121 DualLoop10)
Version stéréo de l’algorithme “mono loop (20)”.
Entrée stéréo, sortie stéréo
Master
Send
Level
Loop
T_Loop
Fback
FB Type
Hicut
Loop1
Loop2
Loop#1
Définit le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le niveau d’entrée affecté aux
boucles par MIDI, par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans
le trajet du signal pour obtenir un réglage de niveau de départ exempt de bruit parasite.
Définit le niveau de sortie des deux boucles.
Permet d’afficher la durée des deux boucles en millisecondes, calculée en fonction du paramètre T_Loop (selon
le tempo en cours) ou de saisir la durée des deux boucles en millisecondes.
Définit la durée des deux boucles exprimée en valeurs de note (noire, croche, etc.) ou désactive "off" la
synchronisation des deux boucles sur le tempo.
Définit le taux de réinjection de chaque boucle sur sa propre entrée ou en entrée de l’autre boucle.
Détermine si le signal de chaque boucle est réinjecté après traitement sur sa propre entrée ou en entrée de
l’autre boucle.
Définit la fréquence de coupure du filtre passe-bas.
Définit la largeur stéréo des boucles.
Indique le niveau d’entrée affecté à la boucle 1.
Indique le niveau d’entrée affecté à la boucle 2.
Paramètres similaires à ceux de l’algorithme “Mono Loop” décrit précédemment, spécifiques à la
boucle 1 ; les modifications apportées à ces paramètres peuvent être remplacées par celles apportées
aux paramètres Master et réciproquement (c’est la valeur saisie en dernier qui est prise en compte).
Loop#2
Paramètres similaires à ceux de l’algorithme “Mono Loop” décrit précédemment, spécifiques à la
boucle 2 ; les modifications apportées à ces paramètres peuvent être remplacées par celles apportées
aux paramètres Master et réciproquement (c’est la valeur saisie en dernier qui est prise en compte).
dual loops (5)
(120 DualLoop5)
Cette version de l’algorithme “dual loops (10)” est destinée à l’utilisation d’une fréquence
d’échantillonnage de 96 kHz.
Entrée stéréo, sortie stéréo
2001 Eventide, Inc. Page 22 Version 1.1
Eclipse - Description des algorithmes
Reportez-vous au synoptique et aux paramètres de l’algorithme “dual loops (10)” décrit précédemment.
mono reverse (20)
(122 Reverse10)
Cet algorithme est un
délai inversé
mono de 20 secondes. Un
touche <tap> ou toute autre source de déclenchement peut à la fois définir le temps de retard et
déclencher la lecture depuis l’appareil. Cela signifie que la première pression sur la touche déclenche
l’effet de délai, tandis que la seconde pression sur la touche lance la lecture inversée. Le délai inversé est
comparable à un échantillonneur ou un lecteur de boucle inversé. Les temps de retard peuvent être
synchronisés sur le tempo.
Signal d’entrée mélangé, signal de sortie stéréo
délai inversé
est unique en ce que la
Reverse
Send
Mix
Delay
T_Delay
Regen
XFade
Mute
Trigger
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le niveau d’entrée affecté à la
boucle par MIDI, par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans
le trajet du signal afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Définit l’équilibre signal traité/signal direct. Si ce paramètre est réglé sur "0 %", vous n’entendez aucun effet,
alors que s’il est réglé sur "100 %" vous n’entendez que le son de l’effet.
Permet d’afficher le temps de retard du délai inversé en millisecondes, calculé en fonction du paramètre
T_Delay (selon le tempo en cours) ou de saisir le temps de retard du délai inversé en millisecondes.
Détermine le temps de retard du délai inversé exprimé en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation du délai inversé sur le tempo.
Définit la proportion de signal traité à réinjecter en entrée du délai inversé.
Règle le temps de la transition entre les segments audio inversés.
Détermine le temps de retard en dessous duquel le signal de sortie du délai inversé est coupé (empêche les
modifications du tempo de créer une boucle inversée ridiculement courte).
Déclenche immédiatement la lecture inversée.
mono reverse (10)
(123 Reverse20)
Cette version de l’algorithme “mono reverse (20)” est destinée à l’utilisation d’une fréquence
d’échantillonnage de 96 kHz.
Signal d’entrée mélangé, sortie stéréo
Reportez-vous au synoptique et à l’algorithme “mono reverse (20)” décrit précédemment.
Version 1.1 Page 23 2001 Eventide, Inc.
Eclipse - Description des algorithmes
dual reverse (10)
(125 DualReverse10)
Version stéréo 10 secondes de l’algorithme “mono reverse (20)”.
Entrée stéréo, sortie stéré
Master
o
Send
Mix
Delay
T_Delay
Fback
Mute
XFade
Rev#1
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le niveau d’entrée affecté à la
boucle par MIDI, par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans
le trajet du signal pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Définit l’équilibre signal traité/signal direct. Si ce paramètre est réglé sur "0 %", vous n’entendez aucun effet,
alors que s’il est réglé sur "100 %" vous n’entendez que le son de l’effet.
Permet d’afficher le temps de retard des délais inversés en millisecondes, calculé en fonction du paramètre
T_Delay (selon le tempo en cours) ou de saisir le temps de retard des délais inversés en millisecondes si le
paramètre
Détermine le temps de retard des délais inversés exprimé en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation des délais inversés sur le tempo. La valeur affichée par le paramètre Delay est
calculée en fonction de la valeur affectée à ce paramètre et du tempo global en cours.
Détermine la proportion de signal traité à réinjecter en entrée des délais inversés.
Définit le temps de retard en dessous duquel le signal de sortie des délais inversés est coupé (empêche les
modifications de tempo de créer une boucle inversée ridiculeusement courte).
Détermine le temps de transition entre les segments audio inversés.
T_Delay
est réglé sur “off”.
Paramètres similaires à ceux décrits ci-dessus, spécifiques au délai inversé 1 ; les modifications
apportées à ces paramètres peuvent être remplacées par celles apportées aux paramètres Master et
réciproquement (c’est la valeur saisie en dernier qui est prise en compte).
Rev#2
Paramètres similaires à ceux décrits ci-dessus, spécifiques au délai inversé 2 ; les modifications
apportées à ces paramètres peuvent être remplacées par celles apportées aux paramètres Master et
réciproquement (c’est la valeur saisie en dernier qui est prise en compte).
Trigger
Déclenche immédiatement la lecture inversée.
2001 Eventide, Inc. Page 24 Version 1.1
Eclipse - Description des algorithmes
dual reverse (5)
(124 DualReverse5)
Cette version stéréo cinq secondes de l’algorithme “mono reverse (20)” est destinée à l’utilisation d’une
fréquence d’échantillonnage de 96 kHz.
Entrée stéréo, sortie stéréo
Reportez-vous au synoptique et à l’algorithme “dual reverse (10)” décrit précédemment.
Version 1.1 Page 25 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Traitement de la dynamique
dual compressors
(126 StereoComp)
Deux compresseurs “Soft Knee” séparés disposant de paramètres de canaux “Master” et individuels et
d’un affichage du niveau de réduction de gain.
Entrée double mono, sortie double mono
Master
Thresh
S Knee
Ratio
Gain
Attack
Decay
GR
1
GR
2
Comp#1
Définit le niveau de seuil à partir duquel la compression se déclenche.
Définit la courbe de traitement du compresseur "Soft Knee". La compression “Soft Knee” applique, lorsque le
signal franchit le niveau de seuil, une compression progressive du signal jusqu’au taux de compression spécifié.
Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de "6:1"
signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de sortie ne varie
que de 1 dB.
Permet de régler le niveau de sortie afin de compenser la chute de niveau liée au traitement.
Détermine le temps nécessaire au compresseur pour se déclencher une fois le niveau de seuil défini franchi.
Détermine le temps nécessaire au compresseur pour cesser tout traitement une fois que le signal est passé en
dessous du seuil.
Affiche le niveau de réduction de gain (compression) appliqué après le délai 1.
Affiche le niveau de réduction de gain (compression) appliqué après le délai 2.
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au compresseur 1 ; les modifications
apportées ici peuvent être remplacées par celles apportées aux paramètres Master et réciproquement
(c’est la valeur saisie en dernier qui est prise en compte).
Comp#2
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au compresseur 2 ; les modifications
apportées ici peuvent être remplacées par celles apportées aux paramètres Master et réciproquement
(c’est la valeur saisie en dernier qui est prise en compte).
2001 Eventide, Inc. Page 26 Version 1.1
Eclipse - Description des algorithmes
dual noisegates
(127 DualGates)
Noise Gate stéréo disposant de paramètres de canaux “Master” et individuels.
Entrée stéréo, sortie stéréo
Master
Trigg
Thresh
Attack
Decay
Hyster
GT
1
GT
2
Gate#1
Sélectionne l’entrée ou les entrées responsables de l’ouverture du Noise Gate.
Définit le niveau de seuil à partir duquel le Noise Gate s’ouvre.
Détermine le temps nécessaire au Noise Gate pour s’ouvrir une fois le niveau de seuil défini franchi.
Détermine le temps nécessaire au Noise Gate pour se fermer une fois que le signal passe en dessous du niveau
de seuil défini.
Définit "l’hystérésis", c’est-à-dire le niveau en dessous du seuil qui doit être atteint pour que le Noise Gate
s’ouvre. Des valeurs élevées évitent de provoquer des déclenchements intempestifs du Noise Gate.
Affiche le niveau de traitement de la dynamique appliqué par le Noise Gate 1 : si le bargraph est en position
minimale (vide), le Noise Gate est fermé. Si le bargraph est en position maximale (plein), le Noise Gate est
ouvert. Les valeurs intermédiaire s rep résenten t différents niveaux de réduction de gain.
Affiche le niveau de traitement de la dynamique appliqué par le Noise Gate 2 : si le bargraph est en position
minimale (vide), le Noise Gate est fermé. Si le bargraph est en position maximale (plein), le Noise Gate est
ouvert. Les valeurs intermédiaire s rep résenten t différents niveaux de réduction de gain.
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au Noise Gate 1 ; les modifications
apportées ici peuvent être remplacées par celles apportées aux paramètres Master et réciproquement
(c’est la valeur saisie en dernier qui est prise en compte).
Gate#2
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au Noise Gate 2 ; les modifications
apportées ici peuvent être remplacées par celles apportées aux paramètres Master et réciproquement
(c’est la valeur saisie en dernier qui est prise en compte).
Version 1.1 Page 27 2001 Eventide, Inc.
Eclipse - Description des algorithmes
fm panner
(128 FM Panner)
Panoramique simple doté d’une modulation FM du déplacement du panoramique contrôlée par un
suiveur d’enveloppe.
Entrée stéréo, sortie stéréo
FM Pan
Send
Depth
Width
Mode
LFO
Rate
T_Rate
FMRate
T_FMRate
Shape
Duty
Retrig
Angle
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Niveau du panoramique, par rapport à la largeur du champ stéréo de sortie.
Largeur du champ stéréo de sortie.
Détermine si l’effet doit se comporter comme un panoramique ("sync") ou comme un trémolo ("oppose").
Définit la vitesse de modulation si le paramètre T_Rate1 est réglé sur "off".
Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Ce paramètre est analogue au paramètre Rate, si ce n’est qu’il agit sur la modulation du signal du LFO (et non
pas directement sur la modulation du panoramique).
Ce paramètre est analogue au paramètre T_Rate, si ce n’est qu’il agit sur la modulation du signal du LFO (et
non pas directement sur la modulation du panoramique).
Définit la forme d’onde du signal de modulation.
Contrôle le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
2001 Eventide, Inc. Page 28 Version 1.1
Env
Eclipse - Description des algorithmes
Sens
Attack
Decay
Règle la sensibilité du suiveur d’enveloppe ; ce paramètre permet de modifier la "profondeur" de l’effet FM.
Définit le temps de réponse du suiveur d’enveloppe à une hausse de volume.
Définit le temps de réponse du suiveur d’enveloppe à une baisse de volume.
fm trem
(129 FM Trem)
Effet de trémolo simple avec une modulation FM du balayage contrôlée par un suiveur d’enveloppe.
Entrée stéréo, sortie stéréo
FM Trem
Send
Mix
Depth
Mode
LFO
Rate
T_Rate
FMRate
T_FMRate
Shape
Retrig
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Détermine l’équilibre entre le signal direct et le signal traité (par le trémolo).
Définit la profondeur de la modulation. Si le paramètre Mix est réglé sur "0 %", ce paramètre agit comme un
réglage du volume.
Détermine si l’effet doit se comporter comme un trémolo ("sync") ou comme un panoramique ("oppose").
Définit la vitesse de modulation si le paramètre T_Rate1 est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre
Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Ce paramètre est analogue au paramètre Rate, si ce n’est qu’il agit sur la modulation du signal du LFO (et non
pas directement sur la modulation du trémolo).
Ce paramètre est analogue au paramètre T_Rate, si ce n’est qu’il agit sur la modulation du signal du LFO (et
non pas directement sur la modulation du trémolo).
Définit la forme d’onde du signal de modulation.
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
T_Rate
.
Version 1.1 Page 29 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Angle
Env
Sens
Attack
Decay
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
Règle la sensibilité du suiveur d’enveloppe ; ce paramètre permet de modifier la "profondeur" de l’effet FM.
Définit le temps de réponse du suiveur d’enveloppe à une hausse de volume.
Définit le temps de réponse du suiveur d’enveloppe à une baisse de volume.
2001 Eventide, Inc. Page 30 Version 1.1
Eclipse - Description des algorithmes
Filtres
two band crossover
(130 2BandXover)
Ce filtre actif à deux bandes comporte des paramètres de réglage du panoramique pour les signaux de
sortie “aigus” et “graves” de chaque canal.
Entrée stéréo, sortie stéréo
X-Over
X-Over
Type
Mixer
Lows1
Highs1
Lows2
Highs2
Low1Pan
Hi1Pan
Low2Pan
Hi2Pan
Définit la fréquence de coupure du filtre.
Sélectionne le type de "fenêtrage". Pour les applications critiques, optez pour le type A/B afin d’obtenir des
résultats optimaux.
Règle le niveau des basses fréquences du canal 1.
Règle le niveau des hautes fréquences du canal 1.
Règle le niveau des basses fréquences du canal 2.
Règle le niveau des hautes fréquences du canal 2.
Détermine le positionnement des basses fréquences du canal 1 dans le champ stéréo.
Détermine le positionnement des hautes fréquences du canal 1 dans le champ stéréo.
Détermine le positionnement des basses fréquences du canal 2 dans le champ stéréo.
Détermine le positionnement des hautes fréquences du canal 2 dans le champ stéréo.
Version 1.1 Page 31 2001 Eventide, Inc.
Eclipse - Description des algorithmes
dual 4band para
(131 Dual 4B Parametric)
Cet égaliseur stéréo quatre bandes dispose de paramètres de canaux “Master’ et individuels. En outre, la
bande de fréquences n° 1 peut être configurée en mode passe-bas ou passe-bande, tandis que la bande de
fréquences n° 4 peut être configurée en mode passe-bande ou passe-haut.
Entrée stéréo, sortie stéréo
Masters
Band#1
Level1
Freq1
Q1
Type1
Band#2
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques à la bande de fréquences 2.
Band#
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques à la bande de fréquences 3
Band#4
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques à la bande de fréquences 4.
EQ#1
Définit le niveau d’accentuation ou d’atténuation de la bande de fréquences 1.
Détermine la fréquence ou la fréquence de coupure de la bande de fréquences 1.
Détermine la largeur de bande ou la résonance de la bande de fréquences 1.
Détermine si la bande de fréquence 1 doit agir comme un filtre passe-bande ou comme un filtre passe-
bas (les autres bandes de fréquences sont des filtres passe-bande dédiés ou permettent un filtrage de
type passe-haut).
3
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques à l’égaliseur 1 ; les modifications
apportées ici peuvent être remplacées par celles apportées aux paramètres Master et réciproquement
(c’est la valeur saisie en dernier qui est prise en compte).
EQ#2
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques à l’égaliseur 2 ; les modifications
apportées ici peuvent être remplacées par celles apportées aux paramètres Master et réciproquement
(c’est la valeur saisie en dernier qui est prise en compte).
2001 Eventide, Inc. Page 32 Version 1.1
Eclipse - Description des algorithmes
dual 8 band EQ
(132 Dual8Band Eq)
Cet égaliseur stéréo huit bandes dispose de paramètres de canaux “Master'” et individuels et d’un
paramètre de réglage de la largeur de bande.
Entrée stéréo, sortie stéréo
Reportez-vous au synoptique et aux paramètres de l’algorithme “dual 4band para” décrit précédemment.
dual filters
(133 Dual Filters)
Cet algorithme dispose de paramètres de canaux “Master” et individuels. Vous pouvez sélectionner entre
plusieurs types de filtres : passe-bas, passe-haut, passe-bande ou coupe-bande. La pente peut quant à elle
être réglée sur 24 dB ou sur 48 dB par octave.
Entrée stéréo, sortie stéréo
Master
Send
Gain
Freq
Q
Type
Order
Filter#1
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Définit le gain de sortie des filtres.
Détermine la fréquence de filtre ou la fréquence de coupure.
Définit la largeur de bande ou la résonance.
Définit le type de filtre.
Détermine la "pente" du filtre.
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au filtre 1 ; les modifications apportées
ici peuvent être remplacées par celles apportées aux paramètres Master et réciproquement (c’est la
valeur saisie en dernier qui est prise en compte).
Filter#2
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au filtre 2 ; les modifications apportées
ici peuvent être remplacées par celles apportées aux paramètres Master et réciproquement (c’est la
valeur saisie en dernier qui est prise en compte).
Version 1.1 Page 33 2001 Eventide, Inc.
Eclipse - Description des algorithmes
dual modfilters
(134 Dual Modfilters)
Cet algorithme de filtre modulé dispose de paramètres de canaux “Master” et individuels, d’un sélecteur
de “mode” pour la modulation (
paramètres “freq” et “q”. Le suiveur d’enveloppe peut être déclenché par l’une ou l’autre des entrées.
Entrée stéréo, sortie stéréo
LFO
, suiveur d’enveloppe ou pédale), et d’une modulation des
Master
Send
Mode
Rate
T_Rate
Type
FAttack
FDecay
QAttack
QDecay
Freq
Fmod
Q
Qmod
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Sélectionne si la source de modulation des filtres est un LFO, un suiveur d’enveloppe ou une pédale externe.
Définit la vitesse de modulation du LFO si le paramètre T_Rate1 est réglé sur "off" ou affiche la vitesse de
modulation du LFO calculée en fonction du paramètre T_Rate et du tempo global.
Détermine la vitesse de modulation du LFO exprimée en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation de la modulation du LFO sur le tempo.
Sélectionne le type de filtre.
Définit le temps de réponse de la fréquence de filtre à une hausse de niveau de la source de modulation.
Définit le temps de réponse de la fréquence de filtre à une baisse de niveau de la source de modulation.
Définit le temps de réponse de la largeur de bande du filtre à une hausse de niveau de la source de modulation.
Définit le temps de réponse de la largeur de bande du filtre à une baisse de niveau de la source de modulation.
Définit la fréquence de coupure ou la fréquence de "référence".
Détermine le degré de variation de la fréquence de coupure par rapport à la fréquence de coupure de
"référence" en réponse au signal de modulation.
Définit la largeur de bande ou la résonance "de référence".
Détermine le degré de variation de la largeur de bande par rapport à la largeur de bande de "référence" en
réponse au signal de modulation.
2001 Eventide, Inc. Page 34 Version 1.1
Env
Eclipse - Description des algorithmes
Env
Sens
Retrig
Angle
Filter#1
Détermine l’entrée ou les entrées responsables du déclenchement du suiveur d’enveloppe.
Définit la sensibilité du suiveur d’enveloppe ; ce paramètre permet de modifier la "profondeur" de l’effet FM.
Lorsque la vitesse de modulation du LFO est modifiée (soit manuellement soit par une mise à jour du tempo), le
LFO passe progressivement de l’ancienne à la nouvelle vitesse de modulation. La valeur du paramètre Retrig
définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de modulation. Ainsi, une
valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation du LFO est "réinitialisée" lorsque vous
appuyez sur la touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle
détermine à quel endroit de la forme d’onde la modulation recommence.
La majorité des paramètres sont similaires à ceux décrits ci-dessus, mais sont spécifiques au filtre 1 ;
les modifications apportées ici peuvent être remplacées par celles apportées aux paramètres Master et
réciproquement (c’est la valeur saisie en dernier qui est prise en compte).
Man_Ped1
Filter#2
Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
l’appareil.
La majorité des paramètres sont similaires à ceux décrits ci-dessus, mais sont spécifiques au filtre 2 ;
les modifications apportées ici peuvent être remplacées par celles apportées aux paramètres Master et
réciproquement (c’est la valeur saisie en dernier qui est prise en compte).
Man_Ped1
Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
l’appareil.
stereo phaser
(135 St Phaser)
Ce simple Phaser stéréo offre une sélection du nombre de pôles comprise entre 3 et 24, permettant ainsi
un contrôle accru de l’intensité de l’effet. Un sélecteur de “mode” vous permet de choisir comme source
de modulation un
Entrée stéréo, sortie stéréo
Phaser
Send
Mix
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Définit l’équilibre entre le signal direct et le signal traité (par le Phaser). Réglez ce paramètre sur "50 %" si le
signal direct n’est pas destiné à être mélangé ultérieurement (amplificateur guitare, par exemple).
LFO
ou une pédale externe.
Version 1.1 Page 35 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Mode
Depth
Fback
#Poles
Sweep
Man_Ped
LFO
Rate
T_Rate
Shape
Duty
Retrig
Angle
Sélectionne la source de modulation des filtres : LFO ou pédale externe.
Définit la profondeur de l’effet de Phaser.
Détermine la proportion de réinjection du signal de chaque Phaser en entrée de chaque Phaser pour un effet de
phasing exagéré.
Définit le nombre de "pôles" utilisé par les filtres du Phaser. Plus le nombre de pôles est élevé, plus l’effet est
prononcé.
Détermine si le signal de modulation affecté à chaque Phaser est en phase ("sync") ou en opposition de phase
("oppose").
Permet aux utilisateurs ne disposant p as de pédale externe de moduler l’effet depuis la face avant de l’appareil.
Définit la vitesse de modulation si le paramètre T_Rate est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre
Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Définit la forme d’onde du signal de modulation.
Détermine le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
T_Rate et du tempo global.
stereoizing phaser
(136 StereoizingPhaser)
Ces deux Phase Shifters dérivés du 9ème pôle (gauche) et du 12ème pôle (droite) créent un champ
stéréo très large.
Signal d’entrée mélangé, signal de sortie stéréo
2001 Eventide, Inc. Page 36 Version 1.1
Phaser
Eclipse - Description des algorithmes
Send
Mix
Mode
Depth
Fback
Man_Ped
LFO
Rate
T_Rate
Shape
Duty
Retrig
Angle
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Définit l’équilibre entre le signal direct et le signal traité (par le Phaser). Réglez ce paramètre sur "50 %" si le
signal direct n’est pas destiné à être mélangé ultérieurement (amplificateur guitare, par exemple).
Sélectionne la source de modulation des filtres : LFO ou pédale externe.
Définit la profondeur de l’effet de Phaser.
Détermine la proportion de réinjection de signal de chaque Phaser en entrée de chaque Phaser pour un effet de
phasing exagéré.
Permet aux utilisateurs ne disposant p as de pédale externe de moduler l’effet depuis la face avant de l’appareil.
Définit la vitesse de modulation si le paramètre T_Rate est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre
Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Définit la forme d’onde du signal de modulation.
Détermine le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
T_Rate et du tempo global
.
dual sample/hold
(137 DualSamp/Hold)
Cet effet peu commun comporte deux filtres passe-bas contrôlés rythmiquement. Vous disposez de
paramètres de canaux “Master” et individuels. Vous pouvez régler la fréquence “minimale/maximale”
des Sample and Hold ainsi que la “résonance” des filtres. Le paramètre “flux'” permet d’obtenir des
variations progressives du son.
Entrée stéréo, sortie stéréo
Version 1.1 Page 37 2001 Eventide, Inc.
Eclipse - Description des algorithmes
g
Master
Send
Mix
F Min
F Max
Reson
Flux
Rate
T_Rate
Retrig
Angle
Ch 1
Ch 2
LFO
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Détermine l’équilibre entre le signal non traité et le signal traité (par le Sample and Hold).
Définit la fréquence minimale des Sample and Hold.
Définit la fréquence maximale des Sample and Hold.
Règle la résonance des filtres.
Règle la vitesse des filtres entre les "notes".
Définit la vitesse de modulation si le paramètre
calculée en fonction du paramètre T_Rate et du tempo global
Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
Modulating Low-pass
Filter
Modulatin
Sample
& Hold
Low-pass
Filter
Ch 1
OUTIN
Ch 2
est désactivé (off) ou affiche la vitesse de modulation
T_Rate
.
S/H#1
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au Sample and Hold 1 ; les
modifications apportées ici peuvent être remplacées par celles apportées aux paramètres Master et
réciproquement (c’est la valeur saisie en dernier qui est prise en compte).
S/H#2
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au Sample and Hold 2 ; les
modifications apportées ici peuvent être remplacées par celles apportées aux paramètres Master et
réciproquement (c’est la valeur saisie en dernier qui est prise en compte).
2001 Eventide, Inc. Page 38 Version 1.1
Eclipse - Description des algorithmes
vocal wa
(138 VocalizedWa)
Cet effet notoire d’Eventide contient trois filtres servant de sélecteurs de “voyelle” ou de “formant”,
avec des réglages de niveau et de panoramique individuels. En outre, un sélecteur de “mode” permet de
choisir comme source de modulation un
Signal d’entrée mélangé, signal de sortie stéréo
Vowels
LFO
ou une pédale externe.
Mode
Vowel1
Vowel2
Q
QMod
Man_Ped
LFO
Rate
T_Rate
Shape
Duty
Retrig
Angle
Sélectionne la source de modulation des filtres : LFO ou pédale externe.
Sélectionne l’une des "voyelles" du filtre.
Sélectionne la "voyelle" du second filtre.
Définit la largeur de bande des filtres.
Détermine le degré d’affectation de la largeur de bande par la modulation.
Permet aux utilisateurs ne disposant p as de pédale externe de moduler l’effet depuis la face avant de l’appareil.
Définit la vitesse de modulation si le paramètre T_Rate est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre
Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Définit la forme d’onde du signal de modulation.
Contrôle le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
T_Rate et du tempo global
.
Mixer^(x = 1, 2, 3)
Level x
Pan x
Règle le niveau du filtre x.
Positionne le filtre x dans le champ stéréo.
Version 1.1 Page 39 2001 Eventide, Inc.
Eclipse - Description des algorithmes
10 band vocoder
(139 Vocoder10)
Un Vocoder permet de superposer les caractéristiques d’un son à un autre. Par exemple, il est possible
de faire “chanter” une guitare ou encore de produire un effet de choeur en utilisant une source de bruit
comme instrument.
Le signal de l’entrée gauche (canal 1) ou la source de bruit interne est dirigé vers l’instrument, tandis
que le signal de l’entrée droite (canal 2) est dirigé vers le modulateur (voix). Le signal de sortie est
partagé en dix bandes de fréquences de 20 Hz à 20 kHz, avec des réglages de niveau (“level”) et de
panoramique (“pan”) pour chaque bande de fréquences.
Double entrée, sortie stéréo
Cal
Carrier
L Gain
R Gain
Q/Res
Attack
Decay
Freqs^(x = 1, 2, ..., 10)
Freq
xDéfinit la fréquence de la bande de fréquences x. Évitez de choisir des fréquences en dehors de la plage de
Mixer
Détermine si le spectre de l ’entrée 2 (voix) doit être appliqué au "bruit" ou au signal de l’entrée 1 ("entrée
gauche").
Règle le niveau de l’entrée gauche (instrument).
Règle le niveau de l’entrée droite (voix).
Définit la largeur de bande de chaque filtre. Plus la valeur choisie est faible, plus l’effet obtenu est fort tout en
étant moins distinct.
Définit le temps de réponse du suiveur d’enveloppes de chaque filtre à une hausse de niveau de l’entrée droite
(voix).
Définit le temps de réponse du suiveur d’enveloppes de chaque filtre à une baisse de niveau de l’entrée droite
(voix).
fréquences du signal de l’entrée droite (voix) - ça serait gaspiller un filtre pour rien !
Levels^(x
M_Level
Levelx
= 1, 2, ..., 10)
Modifie de manière proportionnelle le niveau de toutes les bandes de fréquences individuelles ; agit en
fait comme un réglage de volume général.
Définit le niveau de la bande de fréquences x.
Pans^(x
M_Pan
Panx
= 1, 2, ..., 10)
Modifie de manière proportionnelle le positionnement panoramique de toutes les bandes de fréquences
individuelles ; agit en fait comme un réglage de la d iffusion du son dans le champ stéréo.
Règle le positionnement de la bande de fréquences x dans le champ stéréo.
2001 Eventide, Inc. Page 40 Version 1.1
Eclipse - Description des algorithmes
Plex
Un plex correspond au réseau de réinjection d’une réverbération.
large delay 8 plex
(141 LrgDelay8Plex)
Ce plex comporte huit lignes à retard à modulation de deux secondes avec des paramètres de réglage de
niveau (“level”) et de panoramique (“pan”) pour chaque signal de sortie individuel.
Signal d’entrée mélangé, signal de sortie stéréo
Masters
Send
Level
Decay
Size
HiCut
LowCut
HiFreq
LowFreq
Depth
Rate
T_Rate
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle le niveau de sortie.
Règle le niveau de réinjection des délais ; agit en fait comme un réglage du temps de réverbération.
Permet de modifier de manière proportionnelle tous les temps de retard individuels ; permet en fait de modifier
la "taille de la pièce".
Définit le niveau de sortie du filtre aigu de typ e Baxen dall.
Définit le niveau de sortie du filtre grave de type Baxendall.
Détermine la fréquence de coupure du filtre aigu de type Baxendall.
Détermine la fréquence de coupure du filtre grave de type Baxendall.
Règle la profondeur de modulation des délais pour un effet de chorus.
Définit la vitesse de modulation si le paramètre T_Rate1 est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre T_Rate et du tempo global.
Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Permet de modifier de manière proportionnelle le panoramique de tous les délais individuels ; agit en fait
comme un réglage de la diffusion du son dans le cha mp stéréo.
Version 1.1 Page 41 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Retrig
Angle
Plex
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait progressivement. La valeur du paramètre
Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne fréquence de modulation.
Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne fréquence de
modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
^(x = 1, 2, ..., 8)
Delays
Delayx Définit le temps de retard du délai x.
^(x = 1, 2, ..., 8)
Mixer
Levelx Définit le niveau du délai x.
Panx Détermine le positionnement du délai x dans le champ stéréo.
delay 8 plex
(140 Delay8Plex)
Ce plex se compose de huit lignes à retard à modulation de 660 ms avec des paramètres de réglage de
niveau (“level”) et de panoramique (“pan”) pour chaque délai individuel.
Signal d’entrée mélangé, signal de sortie stéréo
Reportez-vous au synoptique et à l’algorithme “large delay 8 plex” précédemment décrit.
detune 4 plex
(142 Detune4Plex)
Cet algorithme se compose de quatre
(“level”) et de panoramique (“pan”) pour chaque signal de sortie individuel.
Signal d’entrée mélangé, signal de sortie stéréo
Ch 1
S
+
Ch 2
Masters
Send
Level
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle le niveau de sortie.
désaccordeurs
Plex
de 660 ms et de paramètres de réglage de niveau
Shift/Detune 1
Shift/Detune 2
Shift/Detune 3
Shift/Detune 4
HiCut
Filter
Mi xer
HiCut
Filter
Ch 1
OUTIN
Ch 2
2001 Eventide, Inc. Page 42 Version 1.1
Eclipse - Description des algorithmes
Decay
Size
HiCut
LowCut
HiFreq
LowFreq
Detune
Length
Detune^(x = 1, 2, 3, 4)
Detunex
Delayx
Mixer^(x = 1, 2, 3, 4)
Levelx
Panx Détermine le positionnement panoramique du désaccordeur x.
Règle le niveau de réinjection des désaccordeurs ; agit en fait comme un réglage du temps de réverbération.
Permet de modifier de manière proportionnelle tous les temps de retard individuels ; permet en fait de modifier
la "taille de la pièce".
Définit le niveau de sortie du filtre aigu de typ e Baxen dall.
Définit le niveau de sortie du filtre grave de type Baxendall.
Détermine la fréquence de coupure du filtre aigu de type Baxendall.
Détermine la fréquence de coupure du filtre grave de type Baxendall.
Permet de modifier de manière proportionnelle les niveaux de désaccordage individuels ; agit en fait comme un
réglage du niveau de désaccordage général.
Détermine le temps de retard des désaccordeurs.
Permet de modifier de manière proportionnelle le panoramique des désaccordeurs individuels ; permet de
régler la diffusion du son dans le champ stéréo.
Détermine le niveau de désaccordage appliq ué par le désaccordeur x.
Définit le temps de retard du désac co rde ur x.
Règle le niveau du désaccordeur x.
reverse 4 plex
(143 Reverse4Plex)
Cet algorithme comporte quatre harmoniseurs inversés de deux secondes et des paramètres de réglage de
niveau (“level”) et de panoramique (“pan”) pour chaque signal de sortie individuel.
Signal d’entrée mélangé, signal de sortie stéréo
Reportez-vous au synoptique de l’algorithme “detune 4 plex” décrit précédemment.
Masters
Send
Level
Decay
Size
Pitch
HiCut
LowCut
HiFreq
LowFreq
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Définit le niveau de sortie.
Détermine le niveau de réinjection inversé.
Permet de modifier de manière proportionnelle le temps de retard de tous les harmoniseurs inversés
individuels ; agit en fait comme un réglage de la "taille de la pièce".
Permet de modifier de manière proportionnelle la hauteur de tous les harmoniseurs inversés individuels.
Détermine le niveau de sortie du filtre aigu de typ e Baxen dall.
Détermine le niveau de sortie du filtre grave de type Baxendall.
Détermine la fréquence de coupure du filtre aigu de type Baxendall.
Détermine la fréquence de coupure du filtre grave de type Baxendall.
Permet de moduler le panoramique de tous les harmoniseurs inversés individuels ; agit en fait comme un
réglage de la diffusion du son dans le champ stéréo.
Version 1.1 Page 43 2001 Eventide, Inc.
Plex
Eclipse - Description des algorithmes
^(x = 1, 2, 3, 4)
Pitch
Pitchx Définit la hauteur de l'harmoniseur inversé x.
^(x = 1, 2, 3, 4)
Delays
Delayx Définit le temps de retard de l'harmoniseu r in versé x.
^(x = 1, 2, 3, 4)
Mixer
Levelx Définit le niveau de l'harmoniseur inversé x.
Panx Détermine le positionnement de l'harmoniseur inversé x dans le champ stéréo.
2001 Eventide, Inc. Page 44 Version 1.1
Eclipse - Description des algorithmes
Préamplificateurs
fuzzADSRpre
(144 FuzzADSRPreamp)
Ce préamplificateur instrument dispose d’un compresseur, d’une distorsion Fuzz commutable, d’un
égaliseur, d’une “pédale de volume” à distance et d’un Noise Gate, ainsi que d’un amplificateur et d’un
filtre contrôlés par un ADSR pour l'émulation d'un son de synthétiseur.
Signal d’entrée mélangé, signal de sortie
PreAmp
Comp
Thresh
Gain
Attack
Decay
Ratio
Fuzz
Fuzz
Drive
Level
Flux
HiCut
EQ
Trim
Low
Mid
High
Low
Mid
Définit le niveau de seuil à partir duquel la compression se déclenche.
Permet de régler le niveau de sortie afin de compenser la chute de niveau liée au traitement.
Détermine le temps nécessaire au compresseur pour se déclencher une fois le niveau de seuil défini
franchi.
Détermine le temps nécessaire au compresseur pour cesser tout traitement une fois que le signal est
passé sous le seuil défini.
Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de
"6:1" signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de
sortie ne varie que de 1 dB.
Active ("in") ou désactive ("ou t") la distorsion.
Détermine le taux de distorsion. Plus le taux de distorsion est élevé, plus la distorsion est importante.
Définit le niveau de sortie de la distorsion.
Règle "la vitesse de montée" de la distorsion afin de modifier son timbre, ou son agressivité.
Détermine la fréquence de coupure du filtre passe-bas à pente douce.
Définit le niveau d’entrée du signal affecté à l’égaliseur.
Détermine l’accentuation/atténuation de l’égaliseur grave.
Détermine l’accentuation/atténuation de l’égaliseur médium.
Détermine l’accentuation/atténuation de l’égaliseur aigu.
Définit la fréquence de l’égaliseur grave.
Définit la fréquence de l’égaliseur médium.
Version 1.1 Page 45 2001 Eventide, Inc.
Eclipse - Description des algorithmes
High Définit la fréquence de l’égaliseur aigu.
Manual
A ADSR Contrôle l’ADSR qui module l’amplificateur
Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
_P
l’appareil.
Gate
G Thresh Défin it le niveau de seuil à partir duquel le Noise Gate s’ouvre.
G Attack Détermine le temps nécessaire au Noise Gate pour s’ouvrir une fois le niveau de seuil défini franchi.
G Decay Détermine le temps nécessaire au Noise Gate pour se fermer une fois que le signal passe en dessous du
niveau de seuil défini.
Sens
Retrig
A DLevel Détermine le niveau de la portion d’attaque de l’ADSR de l’amplificateur sous forme d’un pourcentage de la
A SLevel Détermine le niveau de la portion de rétablissement de l’ADSR de l’amplificateur sous forme d’un pourcentage
A Attack Détermine le temps d’attaque.
A Decay Détermine le temps de déclin.
A Sustain Détermine le temps de maintien.
A Releas Détermine le temps de rétablissement.
Filter
Règle la sensibilité des ADSR de l’amplificateur et du filtre.
Définit le temps de transition entre l’ancien niveau de modulation et le nouveau niveau de modulation lorsque
l’ADSR de l’amplificateur se re-déclenche.
plage de modulation totale disponible.
de la plage de modulation totale disponible.
Peak
Attack Adoucit le temps d’attaque du signal responsable du déclenchement des ADSR de l’amplificateur et du
filtre.
Decay Adoucit le temps de déclin du signal responsable du déclenchement des ADSR de l’amplificateur et du
filtre.
Filter
Freq Définit la fréquence ou la fréquence de coupure "de référence".
Fmod Détermine le degré de variation de la fréquence de coupure par rapport à la fréquence de coupure "de
référence" en réponse au signal de modulation de l’ADSR du filtre.
Q Définit la largeur de bande ou la résonance "de référence".
Qmod Détermine le degré de variation de la largeur de bande par rapport à la largeur de bande "de
référence" en réponse au signal de modulation de l’ADSR du filtre.
Type Sélectionne le type de filtre.
F ADSR – contrôle l’ADSR du filtre
Sens Règle la sensibilité des ADSR de l’amplificateur et du filtre – même réglage que ci-dessus, dupliqué
pour des raisons de commodité.
Retrig Définit le temps de transition entre l’ancien niveau de modulation et le nouveau niveau de modulation
lorsque l’ADSR du filtre se re-déclenche.
F DLevel Détermine le niveau de la portion d’attaque de l’ADSR du filtre sous forme d’un pourcentage de la
plage de modulation totale disponible.
F SLevel Détermine le niveau de la portion de rétablissement de l’ADSR du filtre sous forme d’un pourcentage
de la plage de modulation totale disponible.
2001 Eventide, Inc. Page 46 Version 1.1
Eclipse - Description des algorithmes
F Attack Définit le temps d’attaque.
F Decay Définit le temps de déclin.
F Sustain Définit le temps de maintien.
F Releas Définit le temps de rétablissement.
Peak - mêmes réglages que les précédents, dupliqués pour des raisons de commodité
Attack Adoucit le temps d’attaque du signal responsable du déclenchement des ADSR de l’amplificateur et du
filtre.
Decay Adoucit le temps de déclin du signal responsable du déclenchement des ADSR de l’amplificateur et du
filtre.
bass pre
(145 BassPreamp)
Préamplificateur à configuration simple disposant d’un compresseur, d’un égaliseur trois bandes, d’une
distorsion de classe A, et d’un paramètre d'épaississement du son (“Thickener”).
Signal d’entrée mélangé, signal de sortie mélangé
Comp
Thresh
Ratio
Attack
Decay
Tone
Trim
Low
Mid
High
Thicken
Distort
Définit le niveau de seuil à partir duquel la compression se déclenche.
Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de "6:1"
signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de sortie ne varie
que de 1 dB.
Détermine le temps nécessaire au compresseur pour se déclencher une fois le niveau de seuil défini franchi.
Détermine le temps nécessaire au compresseur pour cesser tout traitement une fois que le signal est passé sous
le seuil défini.
Définit le niveau d’entrée du signal affecté à l’égaliseur.
Détermine l’accentuation/atténuation de l’égaliseur grave.
Détermine l’accentuation/atténuation de l’égaliseur médium.
Détermine l’accentuation/atténuation de l’égaliseur aigu.
Détermine l'épaisseur du son. Allez-y...
Détermine le taux de distorsion. Plus le taux de distorsion est élevé, plus la distorsion est importante.
Version 1.1 Page 47 2001 Eventide, Inc.
Eclipse - Description des algorithmes
overdrive preamp
(146 OverdrivePreamp)
Préamplificateur instrument composé d’un compresseur, d’une distorsion Fuzz commutable, d’un
égaliseur, d’une “pédale de volume” à distance et d’un Noise Gate. Cet algorithme comporte un effet de
saturation et est beaucoup plus interactif avec le signal source.
Signal d’entrée mélangé, signal de sortie mélangé
PreAmp
OD
Fuzz
Drive
Level
Flux
HiCut
Comp
Thresh
Gain
Attack
Decay
Ratio
EQ
Trim
Mid1
Mid1
Mid2
Mid2
Active ("in") ou désactive ("ou t") la distorsion.
Détermine le taux de distorsion. Plus le taux de distorsion est élevé, plus la distorsion est importante.
Définit le niveau de sortie de la distorsion.
Définit "la vitesse de montée" de la distorsion afin de modifier son timbre, ou son ag ressivité.
Détermine la fréquence de coupure du filtre passe-bas à pente douce.
Définit le niveau de seuil à partir duquel la compression se déclenche.
Permet de régler le niveau de sortie afin de compenser la chute de niveau liée au traitement.
Détermine le temps nécessaire au compresseur pour se déclencher une fois le niveau de seuil défini
franchi.
Détermine le temps nécessaire au compresseur pour cesser tout traitement une fois que le signal est
passé sous le seuil défini.
Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de
"6:1" signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de
sortie ne varie que de 1 dB.
Définit le niveau d’entrée du signal affecté à l’égaliseur.
Détermine la fréquence de l’égaliseur médium1.
Définit l’accentuation/atténuation de l’égaliseur médium1.
Détermine la fréquence de l’égaliseur médium2.
Définit l’accentuation/atténuation de l’égaliseur médium2.
Gate
G Thresh
G Attack
G Decay
Définit le niveau de seuil à partir duquel le Noise Gate s’ouvre.
Détermine le temps nécessaire au Noise Gate pour s’ouvrir une fois le niveau de seuil défini franchi.
Détermine le temps nécessaire au Noise Gate pour se fermer une fois que le signal passe en dessous du
niveau de seuil défini.
2001 Eventide, Inc. Page 48 Version 1.1
Eclipse - Description des algorithmes
Manual
_P Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
l’appareil.
fuzz preamp
(147 FuzzPreamp)
Ce préamplificateur instrument dispose d’un compresseur, d’une distorsion Fuzz commutable, d’un
égaliseur, d’une “pédale de volume” à distance et d’un Noise Gate.
Signal d’entrée mélangé, signal de sortie mélangé
PreAmp
Comp
Thresh
Gain
Attack
Decay
Ratio
Fuzz
Fuzz
Freq
Filter
Q
Drive
Level
Flux
HiCut
EQ
Trim
Low
Mid
High
Définit le niveau de seuil à partir duquel la compression se déclenche.
Permet de régler le niveau de sortie afin de compenser la chute de niveau liée au traitement.
Détermine le temps nécessaire au compresseur pour se déclencher une fois le niveau de seuil défini
franchi.
Détermine le temps nécessaire au compresseur pour cesser tout traitement une fois que le signal est
passé sous le seuil défini.
Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de
"6:1" signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de
sortie ne varie que de 1 dB.
Active ("in") ou désactive ("ou t") la distorsion.
Définit la fréquence du filtre situé pré-saturation.
Règle le mélange du filtre situé pré-saturation.
Définit la largeur de bande ou la
Détermine le taux de distorsion. Plus le taux de distorsion est élevé, plus la distorsion est importante.
Détermine le niveau de sortie de la distorsion.
Définit la "vitesse de montée" de la distorsion afin de modifier son timbre, o u son agressivité.
Définit la fréquence de coupure du filtre passe-bas à pente douce.
Règle le niveau d’entrée du signal affecté à l’égaliseur.
Détermine l’accentuation/atténuation de l’égaliseur grave.
Détermine l’accentuation/atténuation de l’égaliseur médium.
Détermine l’accentuation/atténuation de l’égaliseur aigu.
résonance
du filtre situé pré-saturation.
Version 1.1 Page 49 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Low Détermine la fréquence de l’égaliseur grave.
Mid Détermine la fréquence de l’égaliseur médium.
High Détermine la fréquence de l’égaliseur aigu.
Gate
G Thresh Défin it le niveau de seuil à partir duquel le Noise Gate s’ouvre.
G Attack Détermine le temps nécessaire au Noise Gate pour s’ouvrir une fois le niveau de seuil défini franchi.
G Decay Détermine le temps nécessaire au Noise Gate pour se fermer une fois que le signal passe en dessous
du niveau de seuil défini.
Manual
polydriver
(148 PolyDriver)
Cet algorithme comporte un compresseur précédant six distorsions passe-bande de classe A mixées en
stéréo suivies d’une "pédale de volume” à distance et d’un Noise Gate.
Signal d’entrée mélangé, signal de sortie stéréo
_P Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
l’appareil.
PreAmp
Comp
Thresh Définit le niveau de seuil à partir duquel la compression se déclenche.
Gain Permet de régler le niveau de sortie afin de compenser la chute de niveau liée au traitement.
Attack Détermine le temps nécessaire au compresseur pour se déclencher une fois le niveau de seuil défini
franchi.
Decay Détermine le temps nécessaire au compresseur pour cesser tout traitement une fois que le signal est
passé sous le seuil défini.
Ratio Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de
"6:1" signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de
sortie ne varie que de 1 dB.
Drives
Trim Définit le niveau d’entrée affecté à la distorsion.
Drive 1..6 Détermine le niveau de saturation des blocs de distorsion 1 à 6.
Filters
Freq 1..6 Définit la fréquence des bandes de fréquences 1 à 6.
Q Définit la largeur de bande des six bandes de fréquences.
2001 Eventide, Inc. Page 50 Version 1.1
Eclipse - Description des algorithmes
HiCut Définit la fréquence de coupure du filtre passe-bas à pente douce.
Pans
Pan 1..6 Détermine le positionnement stéréo des bandes 1 à 6.
fuzzpre wa/wammy
(149 FuzzWaWammyPre)
Ce préamplificateur instrument comporte un compresseur, une distorsion Fuzz commutable, un
égaliseur, une “pédale de volume” à distance et un Noise Gate. Cet algorithme dispose d’effets “WahWah” et “Wammy”. Vous pouvez choisir l’effet que vous souhaitez contrôler au moyen de la “pédale”.
Signal d’entrée mélangé, signal de sortie mélangé
PreAmp
Comp
Thresh Définit le niveau de seuil à partir duquel la compression se déclenche.
Gain Permet de régler le niveau de sortie afin de compenser la chute de niveau liée au traitement.
Attack Détermine le temps nécessaire au compresseur pour se déclencher une fois le niveau de seuil défini
franchi.
Decay Détermine le temps nécessaire au compresseur pour cesser tout traitement une fois que le signal est
passé sous le seuil défini.
Ratio Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de
"6:1" signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de
sortie ne varie que de 1 dB.
Fuzz
Fuzz Active ("in") ou désactive ("out") la distorsion.
Drive Détermine le taux de distorsion. Plus le taux de distorsion est élevé, plus la distorsion est importante.
Level Définit le niveau de sortie de la distorsion.
Flux Définit "la vitesse de montée" de la distorsion afin de modifier son timb re, o u son agressivité.
HiCut Détermine la fréquence de coupure du filtre passe-ba s à pente douce.
EQ
Trim Définit le niveau d’entrée du signal affecté à l’égaliseur.
Low Détermine l’accentuation/atténuation de l’égaliseur grave.
Mid Détermine l’accentuation/atténuation de l’égaliseur médium.
High Détermine l’accentuation/atténuation de l’égaliseur aigu.
Low Définit la fréquence de l’égaliseur grave.
Mid
Définit la fréquence de l’égaliseur médium.
Version 1.1 Page 51 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Pedals
Effect
Heel
Toe
Delay
Freq
Fmod
Q
Qmod
LowNote
XFade
Manual_P
High
Gate
G Thresh Défin it le niveau de seuil à partir duquel le Noise Gate s’ouvre.
G Attack Détermine le temps nécessaire au Noise Gate pour s’ouvrir une fois le niveau de seuil défini franchi.
G Decay Détermine le temps nécessaire au Noise Gate pour se fermer une fois que le signal passe en dessous
Sélectionne l’effet que vous souhaitez contrôler par la pédale externe : "volume", "wammy" (Pitch Shifter) ou
"wah-wah".
Détermine la hauteur de l’effet "wammy" lorsque la pédale est en position minimale (remontée).
Détermine la hauteur de l’effet "wammy" lorsque la pédale est en position maximale (descendue).
Définit le temps de retard de l’effet de transposition "wammy".
Règle la fréquence centrale ou la fréquence de coupure "de référence" de l’effet "wawa".
Détermine le degré de variation de la fréquence de coupure de l’effet "wawa" par rapport à la fréquence de
coupure "de référence" en réponse au signal de modulation.
Définit la largeur de bande ou la résonance "de référence" de l’effet "wawa".
Détermine le degré de variation de la largeur de bande de l’effet "wawa" par rapport à la largeur de bande "de
référence" en réponse au signal de modulation.
Détermine la note la plus basse que le Pitch Shifter " wammy" doit correctement transposer. Réglez ce
paramètre sur la valeur la plus élevée possible afin d’obtenir des résultats optimaux.
Définit le temps de transition entre les anc iennes et les nouvelles valeurs de transpositio n "wammy".
Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
l’appareil.
Définit la fréquence de l’égaliseur aigu.
du niveau de seuil défini.
ez polyfuzz
(150 EZPolyFuzz)
Un compresseur précède un effet de saturation Fuzz multiple quatre bandes (chaque bande précède des
blocs de distorsion individuels). Cet algorithme dispose de paramètres simplifiés.
Signal d’entrée mélangé, signal de sortie stéréo
PreAmp
Comp
Thresh Définit le niveau de seuil à partir duquel la compression se déclenche.
Gain Permet de régler le niveau de sortie afin de compenser la chute de niveau liée au traitement.
2001 Eventide, Inc. Page 52 Version 1.1
Manual_P
Eclipse - Description des algorithmes
Attack Détermine le temps nécessaire au compresseur pour se déclencher une fois le niveau de seuil défini
franchi.
Decay Détermine le temps nécessaire au compresseur pour cesser tout traitement une fois que le signal est
passé sous le seuil défini.
Ratio Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de
"6:1" signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de
sortie ne varie que de 1 dB.
PolyFuzz
Tone Définit le son global de l’effet de distorsion (des valeurs élevées produisent un son plus brillant).
Q Détermine la largeur de bande de tous les filtres.
Drive Détermine le taux de distorsion. Plus le taux de distorsion est élevé, plus la distorsion est importante.
Flux Définit "la vitesse de montée" de la distorsion afin de modifier son timbre, ou son agressivité.
Level Règle le niveau de sortie de la distorsion.
Image Détermine la diffusion de l’effet dans le champ stéréo.
HiCut Détermine la fréquence de coupure du filtre passe-ba s à pente douce.
Gate
G Thresh Défin it le niveau de seuil à partir duquel le Noise Gate s’ouvre.
G Attack Détermine le temps nécessaire au Noise Gate pour s’ouvrir une fois le niveau de seuil défini franchi.
G Decay Détermine le temps nécessaire au Noise Gate pour se fermer une fois que le signal passe en dessous
du niveau de seuil défini.
Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
l’appareil.
polyfuzz
(151 PolyFuzz)
Le compresseur précède un effet de saturation Fuzz multiple quatre bandes avec Noise Gate (chaque
bande précède des blocs de distorsion individuels). Cet algorithme dispose de paramètres individuels.
Signal d’entrée mélangé, signal de sortie stéréo
.
Ch 1
Ch 2
PolyFuzz
Fuzz 1
+
Filters^(x = 1, 2, 3, 4)
Freq x Définit la fréquence du filtre x.
Q x Détermine la largeur de bande du filtre x.
CrossOver
Fuzz 2
Fuzz 3
Fuzz 4
Gate 1
Gate 2
Gate 3
Gate 4
S
Mi xer
S
Ch 1
OUTIN
Ch 2
Version 1.1 Page 53 2001 Eventide, Inc.
Manual_P
Eclipse - Description des algorithmes
Fuzz^(x = 1, 2, 3, 4)
Drive x Détermine le taux de distorsion du signal du filtre x. Plus le taux de distorsion est élevé, plus la
distorsion est importante.
Level x Règle le niveau de sortie du bloc de distorsion x.
HiCuts^(x = 1, 2, 3, 4)
Flux x Définit "la vitesse de montée" du bloc de distorsion x afin de modifier son timbre, ou son agressivité.
HiCut x Règle la fréquence de coupure du filtre passe-bas à pente douce en aval du bloc de distorsion x.
Image^(x = 1, 2, 3, 4)
Pan x Détermine le positionnement du bloc de distorsion x dans le champ stéréo (les valeurs négatives le
placent sur la gauche tandis que les valeurs positives le placent sur la droite).
Gates^(x = 1, 2, 3, 4)
Attack x Détermine le temps nécessaire au Noise Gate situé après le bloc de distorsion x pour s’ouvrir une fois
le niveau de seuil défini franchi.
Decay x Détermine le temps nécessaire au Noise Gate situé après le bloc de distorsion x pour se fermer une
fois que le signal passe en dessous du niveau de seuil défini.
Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
l’appareil.
2001 Eventide, Inc. Page 54 Version 1.1
Eclipse - Description des algorithmes
Pitch Shifters (harmoniseurs)
Un harmoniseur diatonique transpose la hauteur musicale d’un signal audio tout en conservant la
justesse harmonique à l’intérieur d’une gamme diatonique déterminée. Pour cela, l’utilisateur doit
spécifier la tonalité, la gamme et l’intervalle musical souhaités. L'harmoniseur se charge de détecter la
note jouée et calcule automatiquement le niveau de transposition de sorte que la note qui en résulte soit
juste pour la tonalité.
De façon générale, l’action d’un harmoniseur peut être améliorée en optimisant le réglage du
paramètre “LowNote” qui détermine la note la plus basse reconnue par l’harmoniseur. Réglez ce
paramètre sur une valeur basse avec des instruments polyphoniques comme la guitare, et sur une valeur
élevée avec les chants.
Il est en général inutile de régler le paramètre”xfade” – des valeurs élevées risquent d’accroître la
longueur des transitions au prix de transitoires un peu "brouillon", tandis que des valeurs faibles
risquent d’ajouter de la dureté.
auto pitch correct
(158 AutoCorrect)
Cet algorithme est essentiellement un harmoniseur diatonique disposant de paramètres de réglage du
temps de retard séparés. Réglez en chromatique.
Signal d’entrée mélangé, signal de sortie stéréo
Meter
Error
Affiche de combien la note peut être fausse (évalué par l’Eclipse).
Fixed
Shift
Send
Quant
Tune
Key
Affiche le degré de correction appliqué par l’Eclipse au signal d’entrée pour corriger la fausse note.
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source interne ou externe, c’est l’endroit idéal dans le trajet du signal
pour obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Détermine le niveau de "quantisation", ou le degré de perfection de la correction appliquée par l’Eclipse à une
note donnée.
Règle la calibration du détecteur, laissant ainsi une marge de tolérance par rapport à l’accordage du
La=440 Hz.
Sélectionne la tonalité de référence du correcteur (si une gamme est sélectionnée par le paramètre Scale).
Version 1.1 Page 55 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Scale
Glide
Delay L
Delay R
Level L
Level
Cal
LowNote
Source
XFade
Sélectionne la gamme de référence du correcteur.
Règle la vitesse de transition de l’harmoniseur entre les différentes valeurs de transposition.
Détermine le temps de retard de l’effet de transposition du canal gauche.
Détermine le temps de retard de l’effet de transposition du canal droit.
Définit le niveau de sortie du canal gauche.
R Définit le niveau de sortie du canal droit.
Détermine la note la plus basse que l’harmoniseur doit correctement transposer. Réglez ce paramètre sur la
valeur la plus élevée possible afin d’obtenir des résultats optimaux.
Optimise le correcteur pour le signal d’entrée d’un chant ("vocal") ou d’un instrument (" instrument").
Définit le temps de transition entre les an c iennes et les nouvelles valeurs de transpo sitio n.
dual wammy
(159 DualWammy)
Ce Pitch Shifter contrôlé par une pédale externe dispose de paramètres de canaux “Master'”et
individuels. La hauteur et la modulation sont configurées par les paramètres “heel/toe”.
Entrée stéréo, sortie stéréo
Master
Bypass
Man
_Wam Permet aux utilisateurs ne disposant pas d’une pédale externe de moduler l’effet depuis la face avant de
Heel
Toe
Delay
LowNote
XFade Définit le temps de transition entre les ancienn es et les nouvelles valeurs de transposition "wa mmy".
Sélectionne "fx in" ou "fx out".
l’appareil.
Détermine la hauteur "wammy" lorsque la pédale est en position minimale (remontée).
Détermine la hauteur "wammy" lorsque la pédale est en position maximale (descendue).
Détermine le temps de retard de l’effet de transposition "wammy".
Détermine la note la plus basse que le Pitch Shifter " wammy" doit correctement transposer. Réglez ce
paramètre sur la valeur la plus élevée possible afin d’obtenir des résultats optimaux.
2001 Eventide, Inc. Page 56 Version 1.1
Eclipse - Description des algorithmes
Wammy#1
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au Pitch Shifter "wammy" 1 ; les
modifications apportées ici peuvent être remplacées par celles apportées aux paramètres Master et
réciproquement (c’est la valeur saisie en dernier qui est prise en compte).
Wammy#2
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au Pitch Shifter "wammy" 2 ; les
modifications apportées ici peuvent être remplacées par celles apportées aux paramètres Master et
réciproquement (c’est la valeur saisie en dernier qui est prise en compte).
4 detuners
(160 4Detuners)
Cet algorithme est constitué de quatre désaccordeurs de 660 ms avec des trajets de réinjection séparés.
Le paramètre “Tightness” est un réglage global de longueur.
Entrée stéréo, sortie stéréo
Masters
Send
m_Level
m_Pitch
m_Delay
m_Fback
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau de tous les désaccordeurs individuels ; agit en fait
comme un réglage de volume général.
Permet de modifier de manière proportionnelle tous les niveaux de désaccordage individuels ; agit en fait
comme un réglage de hauteur général.
Permet de modifier de manière proportionnelle le temps de retard de tous les désaccordeurs individuels ; agit
en fait comme un réglage du temps de retard général (par exemple, si les quatre temps de retard sont réglés
respectivement sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit
chacun de ces temps de moitié, soit respectivement 100 ms, 75 ms, 50 ms et 25 ms).
Permet de modifier de manière proportionnelle le taux de réinjection de tous les désaccordeurs individue ls ;
agit en fait comme un réglage du taux de réinjection général (si le paramètre M_Fback est réglé sur 0 %, la
réinjection de tous les désaccordeurs est nulle, quels que soient leurs réglages individuels. La réinjection serait
également nulle si le paramètre M_Fback est réglé sur 100 % alors que le paramètre de réinjection de chaque
désaccordeur est réglé sur 0 %.).
Version 1.1 Page 57 2001 Eventide, Inc.
Eclipse - Description des algorithmes
m_Pan
Tightness
Shift^(x = 1, 2, 3, 4)
Detune x
Level x
Delay x
Fback x
Pan x
Permet de modifier de manière proportionnelle le panoramique de tous les désaccordeurs individuels ; agit en
fait comm un réglage de la diffusion du son dans le champ stéréo (si le paramètre M_Pan est réglé sur 0 %,
tous les désaccordeurs sont pla cés au centre, quels que soient leurs réglages individuels).
Règle la "longueur" du désaccordeur. Les valeurs faibles produisent un son moins "brouillon" mais avec
quelques effets indésirables. Les valeurs plus élevées produisent un son plus brouillon mais avec moins d'effets
secondaires. À vous de trouver le juste milieu !
Détermine le niveau de désaccordage appliq ué par le désaccordeur x.
Définit le niveau du désaccord eu r x.
Définit le temps de retard du désac co rde ur x.
Définit la proportion de signal du désaccordeur x à réinjecter après traitement en entrée du désaccord eu r x.
Détermine le positionnement du désaccordeur x dans le champ stéréo.
reverse crystals
(161 ReverseCrystals)
Cet algorithme se compose de deux harmoniseurs inversés de cinq secondes dont le signal de réinjection
peut être la somme des signaux de sortie, le signal de sortie de l’un des canaux ou le signal de sortie de
l’autre canal de façon à produire des effets “croisés”. Sachez que les temps de retard sont indépendants de
la longueur de transition (conservez une valeur de 0 ms pour une transition référencée sur le véritable
retard perçu).
Entrée stéréo, sortie stéréo
Masters
Send
Mix
m_Fback
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le niveau d’entrée affecté à
l’effet par MIDI, par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans
le trajet du signal afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Détermine l’équilibre signal traité/signal direct. Si vous réglez ce paramètre sur "0 %", vous n’entendez aucun
effet "crystals". Si vous le réglez sur "100 %", vous n’entendez que le son de l’effet "crystals".
Permet de modifier de manière proportionnelle le taux de réinjection des harmoniseurs inversés individuels ;
agit en fait comme un réglage du taux de réinjection général (si le paramètre M_Fback est réglé sur 0 %, le
taux de réinjection des deux harmoniseurs inversés est nul, quels que soient leurs réglages individuels. La
2001 Eventide, Inc. Page 58 Version 1.1
réinjection serait également nulle si le paramètre M_Fback était réglé sur 100 % et le paramètre de réinjection
de chaque harmoniseur inversé sur 0 %.).
FB Type
Hicut
Crystals^(x = 1, 2)
Détermine si le signal de chaque harmoniseur inversé doit être réinjecté après traitement sur sa propre entrée,
en entrée de l’autre harmoniseur inversé ou en entrée des deux harmoniseurs inversés.
Définit la fréquence de coupure du filtre passe-bas.
Eclipse - Description des algorithmes
Pitch x
Fback x
Length x
T_Length
Delay x
T_Delay
Détermine la hauteur de l’harmoniseur inversé x
Détermine la proportion de signal de l’harmoniseur inversé x à réinjecter après traitement en entrée de
l’harmoniseur inversé x.
Définit le retard audible. Ce paramètre permet d’afficher le temps de retard en millisecondes, calculé en
fonction du paramètre T_Length (selon le tempo en cours) ou de saisir le temps de retard souhaité en
millisecondes.
Détermine le temps de retard audible exprimé en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation du retard sur le tempo.
Définit le temps de retard de l’harmoniseur (en général très court). Ce paramètre permet d’afficher le temps de
retard en millisecondes calculé en fonction du paramètre T_Delayx (selon le tempo en cours) ou de saisir le
temps de retard souhaité en millisecondes.
x Définit le temps de retard de l’harmoniseur (en général très court). Détermine le temps de retard de
l’harmoniseur inversé x exprimé en valeurs de note (noire, croche, etc.) ou désactive ("off") la synchronisation
du retard sur le tempo .
stereoshift
(162 St Shifter)
Cet harmoniseur à cohérence de phase non diatonique dispose de paramètres de réglage simples. Il est
conçu pour préserver “l'image” stéréo du signal d’entrée.
Entrée stéréo, sortie stéréo
Shift
Send
Level
Pitch
Delay
Fback
LowNote
XFade
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle le niveau de sortie.
Détermine le niveau d’effet de transposition appliqué au signal.
Définit le temps de retard pour obtenir des résultats optimaux.
Détermine la proportion de signal traité à réinjecter en entrée de l’effet.
Détermine la note la plus basse que l'harmoniseur doit correctement transposer. Réglez ce paramètre sur la
valeur la plus élevée possible afin d’obtenir des résultats optimaux.
Définit le temps de transition entre les an c iennes et les nouvelles valeurs de transpo sitio n.
Version 1.1 Page 59 2001 Eventide, Inc.
Eclipse - Description des algorithmes
diatonicshift 2
(163 DiatonicShift2)
Harmoniseur diatonique à deux voix dont le signal de réinjection correspond à la somme des deux
signaux de sortie, et disposant de paramètres “Master” et individuels. Vous pouvez moduler l’effet par
LFO
un
Signal d’entrée mélangé, signal de sortie stéréo
Masters
ou une source externe.
Send
m_Level
m_Dly
m_Mod
m_Pan
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet l’effet par
MIDI, par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du
signal afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau des deux voix de l'harmoniseur ; agit en fait comme
un réglage de volume général.
Permet de modifier de manière proportionnelle le temps de retard des deux voix de l'harmoniseur ; agit en fait
comme un réglage du temps de retard général.
Permet de modifier de manière proportionnelle le niveau de modulation des deux voix de l'harmoniseur ; agit
en fait comme un réglage du niveau de modulation général.
Permet de modifier de manière proportionnelle le positionnement panoramique des deux voix de
l'harmoniseur ; agit en fait comme un réglage de la diffusion du son dans le champ stéréo.
Cal
Tune
Key
Scale
Quant
LowNote
XFade
Glide
Règle la calibration du détecteur, laissant une marge de tolérance par rapport à l’accordage
La=440 Hz.
Sélectionne la tonalité de référence du détecteur (si une gamme est sélectionnée par le paramètre
Scale).
Sélectionne la gamme de référence du détecteur.
Détermine le niveau de "quantisation", ou le degré de perfection de la correction appliquée par
l’Eclipse à une note donnée.
Détermine la note la plus basse que l'harmoniseur doit correctement transposer. Réglez ce paramètre
sur la valeur la plus élevée possible afin d’obtenir des résultats optimaux.
Définit le temps de transition entre les an c iennes et les nouvelles valeurs de transpo sitio n.
Détermine la vitesse de transition de l'harmoniseur entre les différentes valeurs de transposition.
Shift^(x = 1, 2)
Pitch x
Mod x
Manual
Détermine le niveau d’effet de transposition appliqué à la voix x de l'harmoniseur.
Règle le niveau de modulation de la hauteur pour obtenir un effet de vibrato.
Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
_M
l’appareil.
2001 Eventide, Inc. Page 60 Version 1.1
Eclipse - Description des algorithmes
Delay x
T_Delay
LFO
Mode
Rate
T
_Rate Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
Shape
Duty
Retrig
Angle
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delayx (étant donné
le tempo en cours) ou de saisir le temps de retard en millisecondes.
x Détermine le temps de retard de la voix x de l'harmon iseu r exp rimé en valeurs de note (noire, croche, etc.) ou
désactive ("off") la synchronisatio n du retard sur le tempo.
Détermine si le LFO doit moduler chaque voix de l'harmoniseur en phase ("lfo sync") ou en opposition de
phase ("lfo oppose"). Permet également de moduler les voix de l'harmoniseur par une source externe
("manual/ext").
Définit la vitesse de modulation si le paramètre T_Rate est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre T_Rate et du tempo global.
synchronisation de la modulation sur le tempo.
Détermine la forme d’onde du signal de modulation.
Contrôle le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
Lorsque le réglage du paramètre
passage de l’ancienne à la nouvelle vitesse de modulation se fait de manière progressive. La valeur du
paramètre
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
Retrig
définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
Rate
est modifié (soit manuellement soit par une mise à jour du tempo), le
Mix^(x = 1, 2)
Level x
Pan x
Fback x
Règle le niveau de sortie de la voix x de l'harmoniseur.
Détermine le positionnement panoramique de la voix x de l'harmoniseur.
Définit le taux de réinjection de la voix x de l’harmoniseur en entrée de l'harmoniseur.
multishift 2
(164 MultiShift2)
Harmoniseur non diatonique à deux voix dont le signal de réinjection correspond à la somme des deux
signaux de sortie, et disposant de paramètres “Master” et individuels. Vous pouvez moduler l’effet par
LFO
un
Signal d’entrée mélangé, signal de sortie stéréo
Reportez-vous au synoptique de l’algorithme “diatonicshift 2” décrit précédemment.
Masters
Send
m_Level
ou une source externe.
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau des deux voix de l'harmoniseur ; agit en fait comme
un réglage de volume général.
Version 1.1 Page 61 2001 Eventide, Inc.
Eclipse - Description des algorithmes
m_Pitch
m_Mod
m_Dly
m_Pan
Shift^(x = 1, 2)
Pitch x
Mod x
Delay x
T_Delay
Manual
Permet de modifier de manière proportionnelle le niveau de transposition des deux voix de l'harmoniseur ; agit
en fait comme un réglage de hauteur général.
Permet de modifier de manière proportionnelle le niveau de modulation des deux voix de l'harmoniseur ; agit
en fait comme un réglage du niveau de modulation général.
Permet de modifier de manière proportionnelle le temps de retard des deux voix de l'harmoniseur, agit en fait
comme un réglage du temps de retard général.
Permet de modifier de manière proportionnelle le positionnement panoramique des deux voix de
l'harmoniseur ; agit en fait comme un réglage de la diffusion du son dans le champ stéréo.
Cal
LowNote Détermine la note la plus basse que l'harmoniseur doit correctement transposer. Réglez ce paramètre
XFade Définit le temps de transition entre les anciennes et les nouvelles valeurs de transposition.
Détermine le niveau d’effet de transposition appliqué à la voix x de l'harmoniseur.
Règle le niveau de modulation de la hauteur pour obtenir un effet de vibrato.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delayx (étant donné
le tempo en cours) ou de saisir le temps de retard en millisecondes.
x Détermine le temps de retard de la voix x de l'harmon iseu r exp rimé en valeurs de note (noire, croche, etc.) ou
désactive ("off") la synchronisatio n du retard sur le tempo.
_M Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
l’appareil.
sur la valeur la plus élevée possible afin d’obtenir des résultats optimaux.
LFO
Mode
Rate
T
_Rate Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
Shape
Duty
Retrig
Angle
Mix^(x = 1, 2)
Level x
Pan x
Fback x
Détermine si le LFO doit moduler chaque voix de l'harmoniseur en phase ("lfo sync") ou en opposition de
phase ("lfo oppose"). Permet également de moduler les voix de l'harmoniseur par une source externe
("manual/ext").
Définit la vitesse de modulation si le paramètre T_Rate est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre T_Rate et du tempo global.
synchronisation de la modulation sur le tempo.
Détermine la forme d’onde du signal de modulation.
Contrôle le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
LFO passe progressivement de l’ancienne à la nouvelle vitesse de modulation. La valeur du paramètre Retrig
définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de modulation. Ainsi, une
valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
Règle le niveau de sortie de la voix x de l'harmoniseur.
Détermine le positionnement panoramique de la voix x de l'harmoniseur.
Définit le taux de réinjection de la voix x en entrée de l'harmoniseur.
2001 Eventide, Inc. Page 62 Version 1.1
Eclipse - Description des algorithmes
dual diatonic
(165 DualDiatonic)
Deux harmoniseurs diatoniques à deux voix avec des trajets de réinjection séparés et des paramètres de
canaux “Master” et individuels.
Entrée stéréo, sortie stéréo
Masters
Send
m_Level
m_Dly
m_Mod
m_Pan
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau des deux harmoniseurs ; agit en fait comme un
réglage de volume général.
Permet de modifier de manière proportionnelle le temps de retard des deux harmoniseurs ; agit en fait comme
un réglage du temps de retard général.
Permet de modifier de manière proportionnelle le niveau de modulation des deux harmoniseurs ; agit en fait
comme un réglage du niveau de modulation général.
Permet de modifier de manière proportionnelle le positionnement panoramique des deux harmoniseurs ; agit en
fait comme un réglage de la diffusion du son dans l’espace stéréo.
Cal
Tune
Key
Scale
Quant
LowNote
XFade
Glide
Règle la calibration du détecteur, laissant une marge de tolérance par rapport à l’accordage
La=440 Hz.
Sélectionne la tonalité de référence du détecteur (si une gamme est sélectionnée par le paramètre
Scale).
Sélectionne la gamme de référence du détecteur.
Détermine le niveau de "quantisation", ou le degré de perfection de la correction appliquée par
l’Eclipse à une note donnée.
Détermine la note la plus basse que l'harmoniseur doit correctement transposer. Réglez ce paramètre
sur la valeur la plus élevée possible afin d’obtenir des résultats optimaux.
Définit le temps de transition entre les an c iennes et les nouvelles valeurs de transpo sitio n.
Détermine la vitesse de transition de l'harmoniseur entre les différentes valeurs de transposition.
Shift^(x = 1, 2)
Pitch x
Mod x
Manual
Delay x
Détermine le niveau d’effet de transposition appliqué par l'harmoniseur x.
Règle le niveau de modulation de la hauteur pour obtenir un effet de vibrato.
Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
_M
l’appareil.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delayx (étant donné
le tempo en cours) ou de saisir le temps de retard en millisecondes.
Version 1.1 Page 63 2001 Eventide, Inc.
Eclipse - Description des algorithmes
T_Delay
LFO
Mode
Rate
T
Shape
Duty
Retrig
Angle
x Détermine le temps de retard de l'harmoniseur x exp rimé en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation d u reta rd sur le tempo.
Détermine si le LFO doit moduler chaque harmoniseur en phase ("lfo sync") ou en opposition de phase ("lfo
oppose"). Permet également de moduler les harmoniseurs par une source externe ("manual/ext").
Définit la vitesse de modulation si le paramètre T_Rate est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre T_Rate et du tempo global.
_Rate Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Détermine la forme d’onde du signal de modulation.
Contrôle le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
Mix^(x = 1, 2)
Level x
Pan x
Fback x
Règle le niveau de sortie de l'harmoniseur x.
Détermine le positionnement panoramique de l'harmoniseur x.
Définit la proportion de signal de l'harmoniseur x à réinjecter après traitement en entrée.
dual multishift
(166 DualMultishift)
Cet algorithme comprend deux harmoniseurs non diatoniques à deux voix avec des trajets de réinjection
séparés et des paramètres de canaux “Master” et individuels.
Entrée stéréo, sortie stéréo
Reportez-vous au synoptique de l’algorithme “dual diatonic” décrit précédemment.
Masters
Send
m_Level
m_Pitch
m_Mod
m_Dly
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau des deux harmoniseurs ; agit en fait comme un
réglage de volume général.
Permet de modifier de manière proportionnelle le niveau de transposition des deux harmoniseurs ; agit en fait
comme un réglage de hauteur général.
Permet de modifier de manière proportionnelle le niveau de modulation des deux harmoniseurs ; agit en fait
comme un réglage du niveau de modulation général.
Permet de modifier de manière proportionnelle le temps de retard des deux harmoniseurs ; agit en fait comme
un réglage du temps de retard général.
2001 Eventide, Inc. Page 64 Version 1.1
Eclipse - Description des algorithmes
m_Pan
Shift^(x = 1, 2)
Pitch x
Mod x
Delay x
T_Delay
Manual
LFO
Mode
Rate
T
_Rate Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
Shape
Duty
Retrig
Angle
Permet de modifier de manière proportionnelle le positionnement panoramique des deux harmoniseurs ; agit en
fait comme un réglage de la diffusion du son dans l’espace stéréo.
Cal
LowNote Détermine la note la plus basse que l'harmoniseur doit correctement transposer. Réglez ce paramètre
sur la valeur la plus élevée possible afin d’obtenir des résultats optimaux.
XFadeDéfinit le temps de transition entre les an ciennes et les nouvelles valeurs de transposition.
Détermine le niveau d’effet de transposition appliqué par l'harmoniseur x.
Règle le niveau de modulation de la hauteur pour obtenir un effet de vibrato.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delayx (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
x Détermine le temps de retard de l’harmoniseur exprimé en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation d u reta rd sur le tempo.
_M Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
l’appareil.
Détermine si le LFO doit moduler chaque harmoniseur en phase ("lfo sync") ou en opposition de phase ("lfo
oppose"). Permet également de moduler les harmoniseurs par une source externe ("manual/ext").
Définit la vitesse de modulation si le paramètre T_Rate est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre T_Rate et du tempo global.
synchronisation de la modulation sur le tempo.
Détermine la forme d’onde du signal de modulation.
Contrôle le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
LFO passe progressivement de l’ancienne à la nouvelle vitesse de modulation. La valeur du paramètre Retrig
définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de modulation. Ainsi, une
valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
Mix^(x = 1, 2)
Level x
Pan x
Fback x
Règle le niveau de sortie de l'harmoniseur x.
Détermine le positionnement panoramique de l'harmoniseur x.
Définit la proportion de signal de l'harmoniseur x à réinjecter après traitement en entrée.
Version 1.1 Page 65 2001 Eventide, Inc.
Eclipse - Description des algorithmes
diatonic 4
(167 DiatonicShift4)
Cet harmoniseur diatonique à quatre voix dispose de paramètres “Master” et individuels (à l’exception
du paramètre “Pitch”).
Signal d’entrée mélangé, signal de sortie stéréo
Masters
Send
m_Level
m_Dly
m_Pan
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau des quatre voix de l'harmoniseur ; agit en fait comme
un réglage de volume général.
Permet de modifier de manière proportionnelle le temps de retard des quatre voix de l'harmoniseur ; agit en
fait comme un réglage du temps de retard général.
Permet de modifier de manière proportionnelle le positionnement panoramique des quatre voix de
l'harmoniseur ; agit en fait comme un réglage de la diffusion du son dans l’espace stéréo.
Cal
Tune
Key
Scale
Quant
LowNote
XFade
Glide
Règle la calibration du détecteur, laissant une marge de tolérance par rapport à l’accordage
La=440 Hz.
Sélectionne la tonalité de référence du détecteur (si une gamme est sélectionnée par le paramètre
Scale).
Sélectionne la gamme de référence du détecteur.
Détermine le niveau de "quantisation", ou le degré de perfection de la correction appliquée par
l’Eclipse à une note donnée.
Détermine la note la plus basse que l'harmoniseur doit correctement transposer. Réglez ce paramètre
sur la valeur la plus élevée possible afin d’obtenir des résultats optimaux.
Définit le temps de transition entre les an c iennes et les nouvelles valeurs de transpo sitio n.
Détermine la vitesse de transition de l'harmoniseur entre les différentes valeurs de transposition.
Shift^(x = 1, 2, 3, 4)
Pitchx
Mod x
Manual
Delay x
T_Delay
Détermine le niveau d’effet de transposition appliqué à la voix x de l'harmoniseur.
Règle le niveau de modulation de la hauteur pour obtenir un effet de vibrato.
Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
_M
l’appareil.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delayx (étant donné
le tempo en cours) ou de saisir le temps de retard en millisecondes.
Détermine le retard de la voix x de l'harmoniseur exprimé en valeurs de note (noire, croche, etc.) ou désactive
x
("off") la synchronisation d u reta rd sur le tempo.
2001 Eventide, Inc. Page 66 Version 1.1
Mix^(x = 1, 2, 3, 4)
Eclipse - Description des algorithmes
Level x
Pan x
Règle le niveau de sortie de la voix x de l'harmoniseur.
Détermine le positionnement panoramique de la voix x de l'harmoniseur.
multishift 4
(168 MultiShift4)
Cet harmoniseur non diatonique à quatre voix dispose de paramètres de réglage “Master” et individuels.
Signal d’entrée mélangé, signal de sortie stéréo
Reportez-vous au synoptique de l’algorithme “diatonic 4” décrit précédemment.
Masters
Send
m_Level
m_Pitch
m_Dly
m_Pan
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Permet de modifier de manière proportionnelle le niveau des quatre voix de l'harmoniseur ; agit en fait comme
un réglage de volume général.
Permet de modifier de manière proportionnelle le niveau de transposition appliqué aux quatres voix de
l'harmoniseur ; agit en fait comme un réglage de hauteur général.
Permet de modifier de manière proportionnelle le temps de retard des quatres voix de l'harmoniseur ; agit en
fait comme un réglage du temps de retard général.
Permet de modifier de manière proportionnelle le positionnement panoramique des quatres voix de
l'harmoniseur ; agit en fait comme un réglage de la diffusion du son dans l’espace stéréo.
Cal
LowNote
XFade
Shift^(x = 1, 2)
Pitch x
Delay x
T
_Delay x
Manual
Mix^(x = 1, 2)
Level x
Pan x
Définit le niveau d’effet de transposition appliqué à la voix x de l'harmoniseur.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delayx (en fonction
du tempo en cours) ou de saisir le temps de retard en millisecondes.
Détermine le temps de retard de la voix x exprimé en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation du retard sur le tempo.
Permet aux utilisateurs ne disposant p as de pédale externe de moduler l’effet depuis la face avant de l’appareil.
_M
Règle le niveau de sortie de la voix x de l'harmoniseur.
Détermine le positionnement panoramique de la voix x de l'harmoniseur.
Détermine la note la plus basse que l'harmoniseur doit correctement transposer. Réglez ce paramètre
sur la valeur la plus élevée possible afin d’obtenir des résultats optimaux.
Définit le temps de transition entre les an c iennes et les nouvelles valeurs de transpo sitio n.
Version 1.1 Page 67 2001 Eventide, Inc.
Eclipse - Description des algorithmes
dual modfreqshift
(170 ModFreqShift)
Cet algorithme à deux canaux contient des modulateurs en anneau à balayage réglable, contrôlés par des
paramètres de canaux “Master” et individuels. Le sélecteur de “mode” permet de choisir comme source
de modulation un
Entrée stéréo, sortie stéréo
LFO
, un suiveur d’enveloppe ou une pédale externe.
Master
Send
Mix
Mode
m_Rate
m_Ring
m_Mod
Man_Ped
Env/LFO
Env
Sens
Attack
Decay
Shape
Duty
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Détermine l’équilibre signal traité (par le modulateur en anneau)/signal direct des deux modulateurs en anneau
(cette valeur peut être remplacée par celle du paramètre correspondant sous Ring#1 ou Ring#2).
Sélectionne la source de modulation des deux modulateurs en anneau : un LFO, un générateur d’enveloppe ou
une pédale externe (cette valeur peut être remplacée par celle du paramètre correspondant sous Ring#1 ou
Ring#2).
Permet de modifier de manière proportionnelle les vitesses de balayage de LFO individuelles.
Permet de modifier de manière proportionnelle le niveau de balayage des modulateurs en anneau individuels.
Permet de modifier de manière proportionnelle les niveaux de modulation individuels.
Permet aux utilisateurs ne disposant p as d’une pédale externe de moduler l’effet depuis la face avant de
l’appareil.
Détermine l’entrée ou les entrées responsables du déclenchement du suiveur d’enveloppe.
Détermine la sensibilité du suiveu r d’enveloppe ; modifiez le réglage de ce paramètre de façon à adapter le
niveau d’entrée moyen au niveau de modulation souhaité.
Définit le temps de réponse du suiveur d’enveloppe à une hausse de niveau du signal d’entrée.
Définit le temps de réponse du suiveur d’enveloppe à une baisse de niveau du signal d’entrée.
Détermine la forme du signal de modulation.
Contrôle le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
2001 Eventide, Inc. Page 68 Version 1.1
Eclipse - Description des algorithmes
Retrig
Angle
Ring#1
Mix1
Mode1
Rate1
T
_Rate Détermine la vitesse de modulation du modulateur en anneau 1 exprimée en valeurs de note (noire, croche,
Ring1
T
_Ring1 Détermine la profondeur de balayage du modulateur en anneau 1 exprimée en valeurs de note (noire, croche,
RMod1
Man_Ped1
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait progressivement. La valeur du paramètre
Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de modulation.
Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne vitesse de
modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
Détermine l’équilibre signal traité (par le modulateur en anneau)/signal direct du modulateur en anneau 1
(vous pouvez remplacer cette valeur en modifiant le réglage du paramètre Master correspondant).
Sélectionne la source de modulation du modulateur en anneau 1 : LFO, générateur d’enveloppe ou une pédale
externe (vous pouvez remplacer cette valeur en modifiant le réglage du paramètre Master correspondant).
Définit la vitesse de modulation du modulateur en anneau 1 si le paramètre T_Rate1 est réglé sur "off" ou
affiche la vitesse de modulation calculée en fonction du paramètre T_Rate1 et du tempo global.
etc.) ou désactive ("off") la synchronisation de la modulation sur le tempo.
Permet d’afficher la profondeur de balayage du modulateur en anneau en Hz, calculée en fonction du
paramètre T_Ring1 (selon le tempo en cours) ou de saisir la profondeur de balayage du modulateur en anneau
en Hertz si le paramètre T_Ring1 est réglé sur "Off".
etc.) ou désactive ("off" ) la synchronisation de la profondeur de balayage du modulateur en anneau sur le
tempo. La valeur affichée par le paramètre Ring1 dépend du réglage de ce paramètre et du tempo global en
cours.
Détermine le degré d’affectation de la profondeur de balayage du modulateur en anneau en réponse à la source
de modulation.
Permet aux utilisateu rs ne disposant pas de pédale externe de moduler l’effet depuis la face avant de l’appareil.
Ring#2
Paramètres analogues aux paramètres Ring#1.
Version 1.1 Page 69 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Réverbérations
Un diffuseur crée un champ dense de répétitions retardées, généralement utilisé pour créer des
stuctures réverbérantes – son action est comparable à celle d’une chaîne de filtres passe-tout configurés
en série.
Une réverbération à proprement parler se compose d’un pré-delai, donnant les premières réflexions,
puis d’un certain nombre de lignes de réverbération, qui correspondent à des successions de retard avec
de multiples boucles de réinjection. De façon générale, plus le nombre de lignes de réverbération est
grand, plus la réverbération est douce et réaliste.
long reverb 8
(175 LongVerb8 )
Cette réverbération a un long temps de déclin avec huit lignes de réverbération de deux secondes. Le
temps de déclin est synchronisé sur le tempo (rdecay).
Entrée stéréo, sortie stéréo
Verb
Send
R
Level
RDecay
T
_RDecay
RSize
PreDly
HiCut
LowCut
HiFreq
LowFreq
Depth
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de à l’effet par
MIDI, par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du
signal afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle le niveau de sortie.
Permet d’afficher le temps de déclin de la réverbération en secondes, calculé en fonction du paramètre
T_RDecay (en fonction du tempo en cours) ou de saisir le temps de déclin de la réverbération en secondes si le
paramètre T_RDecay est réglé sur "Off".
Détermine le temps de déclin de la réverbération ex primé en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation du temps de déclin sur le tempo.
Détermine la taille de la pièce de la réverbération en modifiant de manière proportionnelle les temps de retard.
Définit la durée du pré-délai. Le pré-délai est inséré avant la réverbération car, dans une pièce réelle, la
réverbération parvient à l’auditeur quelque temps après le signal direct. Plus la pièce est grande, plus le pré-
délai est long.
Détermine l’atténuation de l’égaliseur aigu de type Baxendall.
Détermine l’atténuation de l’égaliseur grave de type Baxendall.
Définit la fréquence de l’égaliseur aigu de type Baxendall.
Définit la fréquence de l’égaliseur grave de type Baxendall.
Définit le degré d’affectation des temps de retard individuels en réponse au LFO contrôlé par le paramètre
Rate. Détermine la "densité" de l’effet de chorus.
2001 Eventide, Inc. Page 70 Version 1.1
Eclipse - Description des algorithmes
Rate
Span
Glide
Permet de modifier de manière proportionnelle la vitesse de modulation du LFO appliquée à chaque retard ;
agit en fait comme un réglage de la vitesse de modulation générale.
Permet de modifier le réglage de panoramique de chaque retard , agit en fait comme un réglage de largeur de
l’image stéréo.
Détermine le temps de transition entre les an c iennes et les nouvelles valeurs des temps de reta rd dès lors que
les temps de retard individuels sont modifiés (soit directement soit par le paramètre RSize).
reverb 8
(174 Reverb 8)
Réverbération courte avec huit lignes de réverbération de 200 ms. Le temps de déclin est synchronisé
sur le tempo.
Entrée stéréo, sortie stéréo
Reportez-vous au synoptique et aux paramètres de l’algorithme “long reverb 8” décrit précédemment.
reverb 16
Réverbération dense avec seize lignes de réverbération de 200 ms. Le temps de déclin est synchronisé
sur le tempo.
Entrée stéréo, sortie stéréo.
Reportez-vous au synoptique et aux paramètres de l’algorithme “long reverb 8” décrit précédemment.
dense room 16
(178 DenseRoom16)
Cette réverbération dense dispose d’un pré-délai stéréo de 200 ms donnant les signaux de premières
réflexions. Le pré-délai est suivi de deux diffuseurs à quatre lignes de 500 ms précédant une
réverbération à seize lignes de réverbération de 200 ms (extension de la célèbre structure du H3000
d’Eventide). Le signal de sortie final est un mélange des signaux du pré-délai (
diffuseur (
Entrée stéréo, sortie stéréo
position
) et du signal de réverbération. Le temps de déclin est synchronisé sur le tempo.
early
), du signal du
Version 1.1 Page 71 2001 Eventide, Inc.
Verb
Eclipse - Description des algorithmes
Send
R
Level Règle le niveau de sortie.
Early
Position
Diffusion
DSize
Rdecay
T
_RDecay Détermine le temps de déclin de la réverbération exprimé en valeurs de note (noire, croche, etc.) ou désactive
RSize
PreDly
HiCut
LowCut
HiFreq
LowFreq
Depth
Rate
Span
Glide
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle le niveau du signal du pré-délai, utilisé comme première réflexion (dans une pièce réelle, la première
réflexion relativement cohérente réfléchie par la surface la plus proche).
Définit la position apparente dans la “pièce”, ou votre position dans le champ réverbérant.
Réglage global de réinjection pour les deux diffuseurs, permettant de déterminer leur caractère pur ou
"brouillon".
Détermine la "taille" du diffuseur en fonction de ses temps de retard.
Permet d’afficher le temps de déclin de la réverbération en secondes, calculé en fonction du paramètre
T_RDecay (en fonction du tempo en cours) ou de saisir le temps de déclin de la réverbération en secondes si le
paramètre T_RDecay est réglé sur "Off".
("off") la synchronisation du temps de déclin sur le tempo.
Détermine la taille de la pièce de la réverbération en modifiant de manière proportionnelle les temps de retard.
Définit la durée du pré-délai. Le pré-délai est inséré avant la réverbération car, dans une pièce réelle, la
réverbération parvient à l’auditeur quelque temps après le signal direct. Plus la pièce est grande, plus le pré-
délai est long.
Détermine l’atténuation de l’égaliseur aigu de type Baxendall.
Détermine l’atténuation de l’égaliseur grave de type Baxendall.
Définit la fréquence de l’égaliseur aigu de type Baxendall.
Définit la fréquence de l’égaliseur grave de type Baxendall.
Définit le degré d’affectation des temps de retard individuels en réponse au LFO contrôlé par le paramètre
Rate. Détermine la "densité" de l’effet de chorus.
Permet de modifier la vitesse de modulation du LFO appliquée chaque retard ; agit en fait comme un réglage
de la vitesse de modulation générale.
Permet de modifier le réglage de panoramique de chaque retard ; agit en fait comme un réglage de largeur de
l’image stéréo.
Détermine le temps de transition entre les an ciennes et les nouvelles valeurs des temps de retard dès lors que
les temps de retard individuels sont modifiés (soit directement soit par le paramètre RSize).
dense room 8
(177 DenseRoom 8)
Réverbération similaire à la réverbération “dense room 16” décrite précédemment, mais avec seulement
huit lignes de réverbération.
Entrée stéréo, sortie stéréo
Reportez-vous au synoptique et aux paramètres de l’algorithme “dense room 16” décrit précédemment.
2001 Eventide, Inc. Page 72 Version 1.1
Eclipse - Description des algorithmes
s_diffusor
(180 St Diffusor)
Cet algorithme contient deux diffuseurs à quatre lignes de 500 ms.
Entrée stéréo, sortie stéréo
Verb
Send
Level
Diffusion
DSize
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle le niveau de sortie.
Réglage global de réinjection pour les deux diffuseurs. Détermine le caractère pur ou "bro uillon" du son.
Détermine la "taille" du diffuseur en fonction des temps de retard.
diffchorus
(181 Diffchorus)
Cet algorithme contient deux diffuseurs à quatre lignes de 500 ms avec une modulation interne destinée
à donner un caractère aléatoire à l’effet. Un filtre coupe-haut réglable peut être utilisé pour adoucir la
réponse.
Entrée stéréo, sortie stéréo
Diffusor
Send
Level
Diffusion
DSize
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle le niveau de sortie.
Réglage global de réinjection pour les deux diffuseurs. Détermine le caractère pur ou "bro uillon" du son.
Détermine la "taille" du diffuseur en fonction des temps de retard.
Version 1.1 Page 73 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Depth
Rate
HiCut
Span
Glide
Définit le degré d’affectation des temps de retard individuels en réponse au LFO contrôlé par le paramètre
Rate. Détermine la "densité" de l’effet de chorus.
Permet de modifier la vitesse de modulation du LFO appliquée à chaque retard ; agit en fait comme un réglage
de la vitesse de modulation général.
Détermine la fréquence de coupure du filtre passe-bas à pente douce.
Permet de modifier le réglage de panoramique de chaque retard ; agit en fait comme un réglage de largeur de
l’image stéréo.
Détermine le temps de transition entre les an c iennes et les nouvelles valeurs des temps de reta rd dès lors que
les temps de retard individuels sont modifiés (soit directement soit par le paramètre RSize).
2001 Eventide, Inc. Page 74 Version 1.1
Eclipse - Description des algorithmes
Combinaisons
fm modfilter/pan
(152 FmFilterPan)
Cet algorithme se compose d’un filtre modulé suivi d’un réglage de panoramique. La source de
modulation du filtre et du panoramique est contrôlée par un suiveur d’enveloppe.
Entrée stéréo, sortie stéréo
Filt/Pan
Send
Level
Règle le niveau de sortie du filtre.
Freq
Fmod
Q
Qmod
Pan
LFO
Rate
T_Rate
FMRate
T_FMRate
Shape
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Définit la fréquence de coupure ou la fréquence "de référence".
Détermine le degré de variation de la fréquence de coupure par rapport à la fréquence de coupure "de
référence" en réponse au signal de modulation.
Définit la largeur de bande ou la résonance "de référence".
Détermine le degré de variation de la largeur de bande par rapport à la largeur de bande "de référence" en
réponse au signal de modulation.
Détermine si la modulation doit agir en phase ("sync") ou en opposition de phase ("oppose").
Définit la vitesse de modulation si le paramètre T_Rate1 est réglé sur "off" ou affiche la vitesse de modulation
calculée en fonction du paramètre
Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Ce paramètre est analogue au paramètre Rate, si ce n’est qu’il agit sur la modulation du signal du LFO (et non
pas directement sur la modulation du panoramique).
Ce paramètre est analogue au paramètre T_Rate, si ce n’est qu’il agit sur la modulation du signal du LFO (et
non pas directement sur la modulation du panoramique).
Définit la forme d’onde du signal de modulation.
T_Rate et du tempo global
.
Version 1.1 Page 75 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Duty
Polarity
Retrig
Angle
Env
Sens
Attack
Decay
Contrôle le cycle de l’onde de modulation pour les formes d’ondes autres que sinusoïdales ("sine"). Par
exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle prend
une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur "100 %",
l’onde triangle prend une forme asymétrique (attaque lente, déclin très rapide).
Lorsque ce paramètre est réglé sur "unipolar", la plage de modulation est calculée par ajout de la valeur du
paramètre Fmod à la valeur du paramètre Freq. Lorsque ce paramètre est réglé sur "bipolar", la plage de
modulation est calculée par ajout de la valeur du paramètre Fmod à la valeur du paramètre Freq et par
soustraction de la valeur du paramètre Fmod à la valeur du paramètre Freq (le même principe s’applique aux
paramètres Q et Qmod).
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation sa fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
Règle la sensibilité du suiveur d’enveloppe ; changez la valeur de ce paramètre pour modifier la "profondeur"
de l’effet FM.
Définit le temps de réponse du suiveur d’enveloppe à une hausse de volume.
Définit le temps de réponse du suiveur d’enveloppe à une baisse de volume.
filter+pingpong
LFO
(153 LfoFilter+Pong)
Cet effet se compose de deux filtres modulés par deux
LFO
. Le premier LFO contrôle la vitesse de
modulation, tandis que le second contrôle la profondeur de la modulation, créant ainsi une sorte d’effet
de synthétiseur Vintage. Le signal de sortie stéréo des deux filtres est ensuite mélangé au signal direct,
puis ajouté l’un à l’autre et dirigé vers un délai ping-pong avec un pré-delai. Les temps de retard et la
vitesse de modulation sont synchronisés sur le tempo.
Entrée stéréo, sortie stéréo
Mod^(x = 1, 2)
Rate x
Détermine la vitesse de modulation du LFO x si le paramètre T_Ratex est réglé sur "off" ou affiche la vitesse de
modulation du LFO calculée en fonction du paramètre T_Ratex et du tempo global.
2001 Eventide, Inc. Page 76 Version 1.1
Eclipse - Description des algorithmes
T
_Rate x Détermine la vitesse de modulation du LFO x exprimée en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation de la modulation du LFO sur le tempo.
Wave x
Retrig
Angle
Filter
Détermine la forme d’onde du signal de modulation du filtre x.
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait progressivement. La valeur du paramètre
Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de modulation.
Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne vitesse de
modulation.
Dans la majorité des configurations de l’Eclipse, les LFO sont "re-déclenchés" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde les LFO entament un nouveau cycle.
Send
Mix
Freq
Fmod
Q
Qmod
Delays
Level
PDelay
T
_PDelay Détermine la durée du pré-délai exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
Pong
T
_Pong Détermine le temps de retard du délai ping pong exprimé en valeurs de note (noire, croche, etc.) ou désactive
FBack
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle l’équilibre entre le signal direct et le signal traité (filtré).
Détermine la fréquence de coupure "de référence".
Définit le degré de variation de la fréquence de coupure par rapport à la fréquence de coupure "de référence"
en réponse au signal de modulation.
Détermine la résonance "de référence".
Définit le degré de variation de la largeur de bande par rapport à la largeur de bande "de référence" en
réponse au signal de modulation.
Règle le niveau de sortie du délai ping pong.
Permet d’afficher la durée du pré-délai en millisecondes, calculée en fonction du paramètre T_PDelay (en
fonction du tempo en cours) ou de saisir directement la durée du pré-délai en millisecondes si le paramètre
T_PDelay est réglé sur "Off".
synchronisation du pré-délai sur le tempo.
Permet d’afficher le temps de retard du délai ping pong en millisecondes, calculé en fonction du paramètre
T_Pong (en fonction du tempo en cours) ou de saisir directement le temps de retard du délai ping pong en
millisecondes si le paramètre T_Pong est réglé sur "Off".
("off") la synchronisation du délai ping pong sur le tempo. La valeur affichée par le paramètre Pong dépend du
réglage de ce paramètre et du tempo global en cours.
Détermine la proportion de signal traité à réinjecter en entrée du délai ping pong.
s/h filter+pingpong
(154 S/HFilter+Pong)
Les signaux de sortie des filtres stéréo Sample and Hold sont mélangés au signal d’entrée direct, puis
ajoutés et dirigés vers un délai ping-pong avec un pré-délai. La vitesse de modulation et les temps de
retard sont synchronisés sur le tempo.
Entrée stéréo, sortie stéréo
Version 1.1 Page 77 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Ch 1
Ch 2
LFO
S
S
Sample
& Hold
Filt er
Filt er
+
Ping Pong Delay
+
+
+
Ch 1
OUTIN
+
Ch 2
S/H
Send
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Mix
F
Min Définit la fréquence minimale du Sample and Hold.
F
Max Définit la fréquence maximale du Sample and Hold.
Reson
Flux
Rate
Détermine l’équilibre entre le signal direct et le signal traité (par le Sample and Hold).
Règle la résonance du filtre.
Détermine la vitesse du filtre entre les "no tes".
Détermine la vitesse de modulation si le paramètre T_Rate est réglé sur "off" ou affiche la vitesse de
modulation calculée en fonction du paramètre T_Rate et du tempo global.
T
_Rate Détermine la vitesse de modulation exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation de la modulation sur le tempo.
Retrig
Lorsque le réglage du paramètre Rate est modifié (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle vitesse de modulation se fait de manière progressive. La valeur du
paramètre Retrig définit la durée de cette transition sous forme d’un pourcentage de l’ancienne vitesse de
modulation. Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne
vitesse de modulation.
Angle
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
Delays
Level
PDelay
Règle le niveau de sortie du délai ping pong.
Permet d’afficher la durée du pré-délai en millisecondes, calculée en fonction du paramètre T_PDelay (en
fonction du tempo en cours) ou de saisir directement la durée du pré-délai en millisecondes si le paramètre
T_PDelay est réglé sur "Off".
T
_PDelay Détermine la durée du pré-délai exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation du pré-délai sur le tempo.
Pong
Permet d’afficher le temps de retard du délai ping pong en millisecondes, calculé en fonction du paramètre
T_Pong (en fonction du tempo en cours) ou de saisir directement le temps de retard du délai ping pong en
millisecondes si le paramètre T_Pong est réglé sur "Off".
2001 Eventide, Inc. Page 78 Version 1.1
Eclipse - Description des algorithmes
T
_Pong Détermine le temps de retard du délai ping pong exprimé en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation du délai ping pong sur le tempo. La valeur affichée par le paramètre Pong dépend du
réglage de ce paramètre et du tempo global en cours.
FBack
manifold alpha
(155 ManifoldAlpha)
Cet algorithme est constitué d’une boucle de transposition et d’un délai rapide de type Slap (doublage).
Un mélangeur situé en entrée de l'harmoniseur sélectionne entre le signal source et le signal de la boucle,
tandis qu’un autre mélangeur situé en entrée de la boucle sélectionne entre le signal source et le signal
transposé. Le signal transposé et le signal de la boucle sont ensuite mélangés avec le signal de l’entrée
gauche (canal 1) et dirigés vers le délai Slap du côté gauche, tandis que le signal de la boucle et le signal
de l'harmoniseur sont également directement dirigés vers le côté gauche du délai Slap, tandis que le
signal de la boucle et le signal de l'harmoniseur sont également directement dirigés vers la sortie droite.
Le retard, la durée de la boucle et le temps de retard du délai Slap peuvent être synchronisés sur le
tempo.
Signal d’entrée mélangé, signal de sortie stéréo
Détermine la proportion de signal traité à réinjecter en entrée du délai ping pong.
Shift
S
InMix Détermine le pourcentage de signal affecté à l'harmoniseur provenant de l’entrée droite ("0 %") et le
pourcentage de signal affecté à l'harmoniseur provenant de la boucle ("100 %").
S
Input Règle le niveau d’entrée du signal affecté à l'harmoniseur.
S
Level Règle le niveau de sortie du signal de l’harmoniseur.
Pitch
Delay
T
_Delay Détermine le temps de retard de l’harmoniseur exprimé en valeurs de note (noire, croche, etc.) ou désactive
S
Fback Détermine la proportion de signal de sortie de l’harmoniseur à réinjecter en entrée de l'harmoniseur.
LowNote
Delay
Définit le niveau de transposition appliqué au signal.
Permet d’afficher le temps de retard de l’harmoniseur en millisecondes, calculé en fonction du paramètre
T_Delay (en fonction du tempo en cours) ou de saisir le temps de retard en millisecondes si le paramètre
T_Delay est réglé sur "Off".
("off") la synchronisation d u reta rd sur le tempo.
Détermine la note la plus basse que l’harmoniseur doit correctement transposer. Réglez ce paramètre sur la
valeur la plus élevée possible afin d’obtenir des résultats o ptimaux.
Détermine le temps de transition entre les an ciennes et les nouvelles valeurs de transpo sitio n.
Version 1.1 Page 79 2001 Eventide, Inc.
Loop
Eclipse - Description des algorithmes
Send
L
InMix Détermine le pourcentage de signal affecté à la boucle provenant de l’entrée droite ("0 %") et le pourcentage
L
Input Règle le niveau d’entrée du signal affecté à la boucle.
L
Level Règle le niveau de sortie du signal de la boucle.
Loop
#Bars Détermine la durée de la boucle exprimée en nombre de mesures. La valeur affichée par le paramètre Loop
L
Fback Détermine la proportion de signal de la boucle à réinjecter après traitement en entrée de la boucle.
Slap
D
Level Règle le niveau de sortie du délai Slap.
Delay
T
_Delay Détermine le temps de retard du délai Slap exp rimé en valeurs de note (noire, croche, etc.) ou désactive
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le niveau d’entrée affecté à la
boucle par MIDI, par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans
le trajet du signal afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
de signal affecté à la boucle provenant de l'harmoniseur ("100 %").
Permet d’afficher la durée de la boucle en millisecondes, calculée en fonction du paramètre #Bars (en fonction
du tempo en cours) ou de saisir la durée de la boucle en millisecondes si le paramètre #Bars n’est pas modifié
et si le tempo global n’est pas mis à jour (il est préférable d’utiliser le paramètre #Bars).
dépend du réglage de ce paramètre et du tempo global en cours.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delay (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes si le paramètre T_Delay est réglé sur "Off".
("off").la synchronisation du délai sur le tempo. La valeur affichée par le paramètre Delay dépend du réglage
de ce paramètre et du tempo global en cours.
manifold beta
(156 ManifoldBeta)
Cet algorithme est une autre version de l’algorithme “manifold alpha”, mais l'harmoniseur
conventionnel est remplacé par un harmoniseur inversé.
Signal d’entrée mélangé, signal de sortie stéréo
Reportez-vous au synoptique de l’algorithme “manifold alpha” décrit précédemment.
Reverse
S
InMix Détermine le pourcentage de signal affecté à l'harmoniseur provenant de l’entrée droite ("0 %") et le
pourcentage de signal affecté à l'harmoniseur provenant de la boucle ("100 %").
S
Input Règle le niveau d’entrée du signal affecté à l'harmoniseur.
S
Level Règle le niveau de sortie du signal de l’harmoniseur.
Pitch
Length
T
_Length Détermine le temps de retard de l’harmoniseur exprimé en valeurs de note (noire, croche, etc.) ou désactive
Delay
S Fback
LowNote
Définit le niveau de transposition appliqué au signal.
Permet d’afficher le temps de retard de l’harmoniseur en millisecondes, calculé en fonction du paramètre
T_Delay (en fonction du tempo en cours) ou de saisir le temps de retard en millisecondes si le paramètre
T_Delay est réglé sur "Off".
("off") la synchronisation d u temps de retard sur le tempo.
Définit le retard de l’effet de transposition (généralement très court).
Détermine la proportion de signal de sortie de l’harmoniseur à réinjecter après traitement en entrée de
l'harmoniseur.
Détermine la note la plus basse que l'harmoniseur doit correctement transposer. Réglez ce paramètre sur la
valeur la plus élevée possible afin d’obtenir des résultats o ptimaux.
2001 Eventide, Inc. Page 80 Version 1.1
Eclipse - Description des algorithmes
Delay
Loop
Send
L InMix
L Input
L Level
Loop
#Bars
L Fback
Slap
D Level
Delay
T_Delay
Définit le temps de transition entre les ancien nes et les nouvelles valeurs de transpositio n
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le niveau d’entrée affecté à la
boucle par MIDI, par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans
le trajet du signal afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Détermine le pourcentage de signal affecté à la boucle provenant de l’entrée droite ("0 %") et le pourcentage
de signal affecté à la boucle provenant de l’harmoniseur ("100 %").
Règle le niveau d’entrée du signal affecté à la boucle.
Règle le niveau de sortie du signal de la boucle.
Permet d’afficher la durée de la boucle en millisecondes, calculée en fonction du paramètre #Bars (en fonction
du tempo en cours) ou de saisir la durée de la boucle en millisecondes si le paramètre #Bars n’est pas modifié
et si le tempo global n’est pas mis à jour (il est préférable d’utiliser le paramètre #Bars).
Détermine la durée de la boucle exprimée en nombre de mesures. La valeur affichée par le paramètre Loop
dépend du réglage de ce paramètre et du tempo global en cours.
Détermine la proportion de signal de la boucle à réinjecter après traitement en entrée de la boucle.
Règle le niveau de sortie du délai Slap.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delay (en fon ction
du tempo en cours) ou de saisir le temps de retard en millisecondes si le paramètre T_Delay est réglé sur "Off".
Détermine le temps de retard du délai exprimé en valeurs de note (noire, croche, etc.) ou désactive ("off").la
synchronisation du délai sur le tempo.
.
dual comp/de-ess
(157 VocalProcess)
Cet algortihme comporte deux compresseurs suivis de filtres précédant d’autres compresseurs. Il est
configuré avec les compresseurs attaquant les dé-esseurs, et dispose de paramètres “Master” et
individuels.
Entrée stéréo, sortie stéréo
Master
M_Comp
Thresh
S Knee
Définit le niveau de seuil à partir duquel la compression se déclenche.
Définit le type de courbe de traitement du compresseur "Soft Knee". La compression “Soft Knee” applique,
lorsque le signal franchit le niveau de seuil, une compression progressive du signal jusqu’au taux de
compression spécifié.
Version 1.1 Page 81 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Ratio Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de "6:1"
signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de sortie ne varie
que de 1 dB.
Gain Permet de régler le niveau de sortie afin de compenser la chute de niveau liée au traitement.
Attack Détermine le temps nécessaire au compresseur pour se déclencher une fois le niveau de seuil défini franchi.
Decay Détermine le temps nécessaire au compresseur pour cesser tout traitement une fois que le signal est passé en
dessous du seuil.
GR 1 Affiche le niveau de réduction de gain (compression) appliqué après le délai 1.
GR 2 Affiche le niveau de réduction de gain (compression) appliqué après le délai 2.
M_Filter
Freq Définit la fréquence centrale du filtre utilisée pour la compression sélective en fréquence.
Q Détermine la largeur de bande du filtre.
Type Sélectionne le type de filtre utilisé pour la compression sélective en fréquence (de façon générale,
réglez ce paramètre sur "bandpass").
M_D/S C^ Ces réglages affectent le compresseur sélectif en fréquence
D Thresh Définit le niveau de seuil à partir duquel la compression sélective en fréquence se déclenche.
D S Knee Définit le type de courbe de traitement du compresseur "Soft Knee". La compression “So ft Knee”
applique, lorsque le signal franchit le niveau de seuil, une compression progressive du signal jusqu’au
taux de compression spécifié.
D Ratio Détermine le taux de compression appliqué aux signaux dépassant le seuil défini. Exemple : un taux de
"6:1" signifie que lorsque le niveau d’entrée augmente de 6 dB au-dessus du seuil défini, le niveau de
sortie ne varie que de 1 dB.
D Gain Permet de régler le niveau de sortie afin de compenser la chute de niveau liée au traitement.
D Attack Détermine le temps nécessaire au compresseur sélectif en fréquence pour se déclencher une fois le
niveau de seuil défini franchi.
D Decay Détermine le temps néc e ssaire au compresseur sélectif en fréquence pour cesser tout traitement une
fois que le signal est passé en dessous du seuil.
D/S 1 Affiche le niveau de réduction de gain (compression) sélective en fréquence appliqué après le délai 1.
D/S 2 Affiche le niveau de réduction de gain (compression) sélective en fréquence appliqué après le délai 2.
Chan#1
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au compresseur 1 ; les modifications
apportées ici peuvent être remplacées par celles apportées aux paramètres Master et réciproquement
(c’est la valeur saisie en dernier qui est prise en compte).
Chan#2
Paramètres similaires à ceux décrits ci-dessus, mais spécifiques au compresseur 2 ; les modifications
apportées ici peuvent être remplacées par celles apportées aux paramètres Master et réciproquement
(c’est la valeur saisie en dernier qui est prise en compte).
2001 Eventide, Inc. Page 82 Version 1.1
Eclipse - Description des algorithmes
moddelays+verb8
(183 Chordlys+Verb8)
Quatre délais suivis d’une réverbération à huit lignes de réverbération. Les temps de retard, la fréquence
de balayage et le temps de déclin de la réverbération (
Entrée stéréo, sortie stéréo
M_Delays
rdecay
) sont synchronisés sur le tempo.
Send
D
Level
Dly
>Verb
m_Delay
m_Depth
m_Fback
Delays^(x = 1, 2, 3, 4)
Delay x
T
_Delay
Fback x
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle le niveau de sortie non traité des délais (mais n’affecte pas le niveau du signal de sortie des délais
appliqué en entrée de la réverbération).
Règle le niveau des délais affectés à la réverbération (mais n’affecte pas le niveau du signal de sortie non traité
des délais).
Permet de modifier de manière proportionnelle le temps de retard de tous les délais individuels ; agit en fait
comme un réglage du temps de retard général (si le temps de retard des quatre délais est réglé respectivement
sur 200 ms, 150 ms, 100 ms et 50 ms, le fait de régler le paramètre M_Delay sur 50 % réduit de moitié chacun
de ces temps de retard, soit respectivement, 100 ms, 75 ms, 50 ms et 25 ms)).
Permet de modifier de manière proportionnelle la profondeur de balayage de tous les délais individuels ; agit
en fait comme un réglage de la profondeur de balayage générale.
Permet de modifier de manière proportionnelle le taux de réinjection de tous les délais individuels ; agit en fait
comme un réglage du taux de réinjection général.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delayx (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
xDétermine le temps de retard du délai x exprimé en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation du délai sur le tempo.
Détermine la proportion de signal du délai x à réinjecter après traitement en entrée du délai x.
Mods^(x = 1, 2, 3, 4)
Depth x
Rate
T_Rate
Shape
Retrig
Angle
Verb
R Level
Définit la profondeur de balayage du délai x.
Détermine la fréquence de balayage si le paramètre T_Rate est réglé sur ("off") ou affiche la fréquence de
balayage calculée en fonction du paramètre T_Rate et du tempo du système.
Détermine la fréquence de balayage exprimée en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation du balayage su r le tempo. La valeur affichée par le paramètre Rate dépend du réglage de ce
paramètre et du tempo global en cours.
Détermine la forme d’onde du signal de modulation.
Lorsque la fréquence de balayage est modifiée (soit manuellement soit par une mise à jour du tempo), le
passage de l’ancienne à la nouvelle fréquence de balayage se fait progressivement. La valeur du paramètre
Retrig
définit la durée de cette transition sous forme d’un pourcentage de l’ancienne fréquence de balayage.
Ainsi, une valeur de 100 % signifie que la transition s’étendra sur un cycle complet de l’ancienne fréquence de
balayage.
Dans la majorité des configurations de l’Eclipse, la modulation est "réinitialisée" lorsque vous appuyez sur la
touche de saisie du tempo ou lorsqu’une séquence externe est lancée. Le paramètre Angle détermine à quel
endroit de la forme d’onde la modulation recommence.
Règle le niveau de sortie de la réverbération.
Version 1.1 Page 83 2001 Eventide, Inc.
Eclipse - Description des algorithmes
RDecay
T_RDecay
RSize
PreDly
HiCut
LowCut
HiFreq
LowFreq
Depth
Rate
Span
Glide
Permet d’afficher le temps de déclin de la réverbération en secondes, calculé en fonction du paramètre
T_RDecay (en fonction du tempo en cours) ou de saisir le temps de déclin de la réverbération en secondes si le
paramètre T_RDecay est réglé sur "Off".
Détermine le temps de déclin de la réverbération ex primé en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation du temps de déclin sur le tempo.
Détermine la taille de la pièce de la réverbération en modifiant de manière proportionnelle les temps de retard.
Définit la durée du pré-délai. Le pré-délai est inséré avant la réverbération car, dans une pièce réelle, la
réverbération parvient à l’auditeur quelque temps après le signal direct. Plus la pièce est grande, plus le pré-
délai est long.
Détermine l’atténuation de l’égaliseur aigu de type Baxendall.
Détermine l’atténuation de l’égaliseur grave de type Baxendall.
Définit la fréquence de l’égaliseur aigu de type Baxendall.
Définit la fréquence de l’égaliseur grave de type Baxendall.
Définit le degré d’affectation des temps de retard individuels en réponse au LFO contrôlé par le paramètre
Rate. Détermine la "densité" de l’effet de chorus.
Permet de modifier de manière proportionnelle la vitesse de modulation du LFO appliquée à chaque délai ;
agit en fait comme un réglage général de la vitesse de modulation.
Permet de modifier de manière proportionnelle le réglage de panorami que appli q ué à chaque délai ; agit en
fait comme un réglage de largeur de l’image stéréo.
Détermine le temps de transition entre les an c iennes et les nouvelles valeurs des temps de reta rd dès lors que
les temps de retard individuels sont modifiés (soit directement soit par le paramètre RSize).
multishift+verb8
(184 Mshift+Reverb8)
Dans cette combinaison d’effets, un harmoniseur à deux voix précède une réverbération, avec des
mélangeurs au niveau de l’entrée de la réverbéraion et des sorties finales. Les temps de retard et le temps
de déclin de la réverbération sont synchronisés sur le tempo.
Entrée stéréo, sortie stéréo
Masters
Send
S
Level Règle le niveau de sortie non traité de l’harmoniseur (mais n’affecte pas le niveau de l’harmoniseur affecté en
Mix
>Verb Règle le niveau de l’harmoniseur affecté en entrée de la réverbération (mais n’affecte pas le niveau de sortie du
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
entrée de la réverbération).
signal non traité de l’harmoniseur).
2001 Eventide, Inc. Page 84 Version 1.1
Eclipse - Description des algorithmes
S
HiCut Détermine la fréquence de coupure du filtre passe-b as situé en aval de l'harmoniseur.
Cal
LowNote Détermine la note la plus basse que l'harmoniseur doit correctement transposer. Réglez ce paramètre
sur la valeur la plus élevée possible afin d’obtenir des résultats optimaux.
XFade Règle le temps de transition entre les anciennes et les nouvelles valeurs de transposition.
Shift^(x = 1, 2)
Pitch x
Delay x
T_Delay
Fback x
Mod x
Man_Mod
Verb
R Level
RDecay
T_RDecay
RSize
PreDly
HiCut
LowCut
HiFreq
LowFreq
Depth
Rate
Span
Glide
x Détermine le temps de retard de la voix x exprimé en valeurs de note (noire, croche, etc.) ou désactive ("off") la
Rè!gle le niveau de transposition appliqué à la voix x de l'harmoniseur.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delayx (selon le
tempo en cours) ou de saisir le temps de retard en millisecondes.
synchronisation du retard sur le tempo.
Détermine le taux de réinjection de la voix x de l'harmoniseur en entrée de l’harmoniseur.
Définit le niveau de modulation de la hauteur pour un effet vibrato.
x Permet aux utilisateu rs ne disposant pas de pédale externe de moduler l’effet depuis la face avant de l’appareil.
Règle le niveau de sortie de la réverbération.
Permet d’afficher le temps de déclin de la réverbération en secondes, calculé en fonction du paramètre
T_RDecay (en fonction du tempo en cours) ou de saisir le temps de déclin de la réverbération en secondes si le
paramètre T_RDecay est réglé sur "Off".
Détermine le temps de déclin de la réverbération ex primé en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation du temps de déclin sur le tempo.
Détermine la taille de la pièce de la réverbération en modifiant de manière proportionnelle les temps de retard.
Définit la durée du pré-délai. Le pré-délai est inséré avant la réverbération car, dans une pièce réelle, la
réverbération parvient à l’auditeur quelque temps après le signal direct. Plus la pièce est grande, plus le pré-
délai est long.
Détermine l’atténuation de l’égaliseur aigu de type Baxendall.
Détermine l’atténuation de l’égaliseur grave de type Baxendall.
Définit la fréquence de l’égaliseur aigu de type Baxendall.
Définit la fréquence de l’égaliseur grave de type Baxendall.
Définit le degré d’affectation des temps de retard individuels en réponse au LFO contrôlé par le paramètre
Rate. Détermine la "densité" de l’effet de chorus.
Permet de modifier de manière proportionnelle la vitesse de modulation du LFO appliquée à chaque retard ;
agit en fait comme un réglage général de la vitesse de modulation.
Permet de modifier de manière proportionnelle le réglage de panorami que appli q ué à chaque retard ; agit en
fait comme un réglage de largeur de l’image stéréo.
Détermine le temps de transition entre les an c iennes et les nouvelles valeurs des temps de reta rd dès lors que
les temps de retard individuels sont modifiés (soit directement soit par le paramètre RSize).
diatonic+verb8
(185 Dshift+Reverb8)
Cet algorithme est similaire à l’algorithme “multishift+verb8”, si ce n’est que l'harmoniseur
conventionnel est remplacé ici par un harmoniseur diatonique à deux voix.
Entrée stéréo, sortie stéréo
Version 1.1 Page 85 2001 Eventide, Inc.
Eclipse - Description des algorithmes
Reportez-vous au synoptique de l’algorithme “multishift+verb8” décrit précédemment.
Masters
Send
S Level
Mix
>Verb Règle le niveau de l’harmoniseur affecté en entrée de la réverbération (mais n’affecte pas le niveau de sortie du
Shift^(x = 1, 2)
Pitch x
Delay x
T_Delay
Mod x
Man_Mod
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle le niveau de sortie non traité de l’harmoniseur (mais n’affecte pas le niveau de l’harmoniseur affecté en
entrée de la réverbération).
signal non traité de l’harmoniseur).
Cal
Tune
Key
Scale
Quant
LowNote
XFade
Glide
Règle le niveau de transposition appliqué à la voix x de l'harmoniseur.
Permet d’afficher le temps de retard en millisecondes, calculé en fonction du paramètre T_Delayx (en fon ction
du tempo en cours) ou de saisir le temps de retard en millisecondes.
x Détermine le temps de retard de la voix x exprimé en valeurs de note (noire, croche, etc.) ou désactive ("off") la
synchronisation du temps de retard sur le tempo.
Définit le niveau de modulation de la hauteur pour un effet vibrato.
x Permet aux utilisateu rs ne disposant pas de pédale externe de moduler l’effet depuis la face avant de l’appareil.
Règle la calibration du détecteur, laissant une marge de tolérance par rapport à l’accordage
La=440 Hz.
Sélectionne la tonalité de référence du détecteur (si une gamme est sélectionnée par le paramètre
Scale).
Sélectionne la gamme de référence du détecteur.
Détermine le niveau de "quantisation", ou le degré de perfection de la correction appliquée par
l’Eclipse à une note donnée.
Détermine la note la plus basse que l’harmoniseur doit correctement transposer. Réglez ce paramètre
sur la valeur la plus élevée possible afin d’obtenir des résultats optimaux.
Définit le temps de transition entre les an c iennes et les nouvelles valeurs de transpo sitio n.
Détermine la vitesse de transition de l'harmoniseur entre les différentes valeurs de transposition.
Verb
R
Level Règle le niveau de sortie de la réverbération.
RDecay
T
_RDecay Détermine le temps de déclin de la réverbération exprimé en valeurs de note (noire, croche, etc.) ou désactive
RSize
PreDly
HiCut
LowCut
HiFreq
LowFreq
Permet d’afficher le temps de déclin de la réverbération en secondes, calculé en fonction du paramètre
T_RDecay (en fonction du tempo en cours) ou de saisir le temps de déclin de la réverbération en secondes si le
paramètre T_RDecay est réglé sur "Off".
("off") la synchronisation du temps de déclin sur le tempo.
Détermine la taille de la pièce de la réverbération en modifiant de manière proportionnelle les temps de retard.
Définit la durée du pré-délai. Le pré-délai est inséré avant la réverbération car, dans une pièce réelle, la
réverbération parvient à l’auditeur quelque temps après le signal direct. Plus la pièce est grande, plus le pré-
délai est long.
Détermine l’atténuation de l’égaliseur aigu de type Baxendall.
Détermine l’atténuation de l’égaliseur grave de type Baxendall.
Définit la fréquence de l’égaliseur aigu de type Baxendall.
Définit la fréquence de l’égaliseur grave de type Baxendall.
2001 Eventide, Inc. Page 86 Version 1.1
Eclipse - Description des algorithmes
Depth
Rate
Span
Glide
Définit le degré d’affectation des temps de retard individuels en réponse au LFO contrôlé par le paramètre
Rate. Détermine la "densité" de l’effet de chorus.
Permet de modifier de manière proportionnelle la vitesse de modulation du LFO appliquée à chaque retard ;
agit en fait comme un réglage global de la vitesse de modulation.
Permet de modifier de manière proportionnelle le réglage de panorami que appli q ué à chaque retard ; agit en
fait comme un réglage de largeur de l’image stéréo.
Détermine le temps de transition entre les an c iennes et les nouvelles valeurs des temps de reta rd dès lors que
les temps de retard individuels sont modifiés (soit directement soit par le paramètre RSize).
stereoshift+verb8
(186 Stshift+Reverb8)
Cet algorithme est similaire à l’algorithme “multishift+verb8”, si ce n’est que l'harmoniseur est
remplacé ici par un harmoniseur stéréo à une voix.
Entrée stéréo, sortie stéréo
Pitch
Send
S
Level
Mix
>Verb
Pitch
Delay
Fback
LowNote
XFade
Verb
R Level
RDecay
T_RDecay
Règle le niveau du signal au point “S” du synoptique. Si vous souhaitez moduler le volume de l’effet par MIDI,
par une pédale de volume ou toute autre source externe ou interne, c’est l’endroit idéal dans le trajet du signal
afin d’obtenir un réglage de niveau de départ du signal exempt de bruit parasite.
Règle le niveau de sortie non traité de l’harmoniseur (mais n’affecte pas le niveau de l’harmoniseur affecté en
entrée de la réverbération).
Règle le niveau de l’harmoniseur affecté en entrée de la réverbération (mais n’affecte pas le niveau de sortie du
signal non traité de l’harmoniseur).
Règle le niveau d’effet de transposition appliqué au signal.
Détermine le temps de retard del’harmoniseur.
Détermine la proportion de signal de l'harmoniseur à réinjecter après traitement en entrée de l’effet.
Détermine la note la plus basse que l'harmoniseur doit correctement transposer. Réglez ce paramètre sur la
valeur la plus élevée possible afin d’obtenir des résultats o ptimaux.
Définit le temps de transition entre les an c iennes et les nouvelles valeurs de transpo sitio n.
Règle le niveau de sortie de la réverbération.
Permet d’afficher le temps de déclin de la réverbération en secondes, calculé en fonction du paramètre
T_RDecay (selon le tempo en cours) ou de saisir le temps de déclin de la réverbération en secondes si le
paramètre T_RDecay est réglé sur "Off".
Détermine le temps de déclin de la réverbération ex primé en valeurs de note (noire, croche, etc.) ou désactive
("off") la synchronisation du temps de déclin sur le tempo.
Version 1.1 Page 87 2001 Eventide, Inc.
Eclipse - Description des algorithmes
RSize
PreDly
HiCut
LowCut
HiFreq
LowFreq
Depth
Rate
Span
Glide
Détermine la taille de la pièce de la réverbération en modifiant de manière proportionnelle les temps de retard.
Définit la durée du pré-délai. Le pré-délai est inséré avant la réverbération car, dans une pièce réelle, la
réverbération parvient à l’auditeur quelque temps après le signal direct. Plus la pièce est grande, plus le pré-
délai est long.
Détermine l’atténuation de l’égaliseur aigu de type Baxendall.
Détermine l’atténuation de l’égaliseur grave de type Baxendall.
Définit la fréquence de l’égaliseur aigu de type Baxendall.
Définit la fréquence de l’égaliseur grave de type Baxendall.
Définit le degré d’affectation des temps de retard individuels en réponse au LFO contrôlé par le paramètre
Rate. Détermine la "densité" de l’effet de chorus.
Permet de modifier de manière proportionnelle la vitesse de modulation du LFO appliquée à chaque retard ;
agit en fait comme un réglage général de la vitesse de modulation.
Permet de modifier de manière proportionnelle le réglage de panorami que appli q ué à chaque retard ; agit en
fait comme un réglage de largeur de l’image stéréo.
Détermine le temps de transition entre les an c iennes et les nouvelles valeurs des temps de reta rd dès lors que
les temps de retard individuels sont modifiés (soit directement soit par le paramètre RSize).
2001 Eventide, Inc. Page 88 Version 1.1
Eclipse - Description des algorithmes
Utilitaires
mute
(100 Mute_Series, 101 Mute_Xfade)
Cet algorithme ne produit aucun effet et ne contient aucune connexion interne. Il est destiné à remplacer
le deuxième moteur de traitement d’un Preset configuré en parallèle et contenant un seul algorithme.
Signal d’entrée stéréo, pas de signal de sortie
thru
(102 Thru_Series, 103 Thru_Xfade)
Comme le nom de cet algorithme le suggère, les signaux d’entrée sont retransmis tels quels en sortie.
Cette fonction est pratique pour résoudre les problèmes ou pour tester une configuration, ou pour
remplacer le deuxième moteur de traitement par un élément neutre dans un Preset configuré en série et
contenant un seul algorithme.
Entrée stéréo, sortie stéréo
dither
(190 Dither)
Algorithme de Dithering simple pouvant être utilisé pour réduire la résolution de sortie à 16, 18 ou
20 bits sans aucun ajout de distorsion. L’utilisateur a le choix entre un traitement rectangulaire
(uniforme) ou triangulaire.
Entrée stéréo, sortie stéréo
Version 1.1 Page 89 2001 Eventide, Inc.
Operate
Eclipse - Description des algorithmes
Bits
Type
Détermine le nombre de bits de sortie. Choisissez la même résolution que celle de l’appareil connecté à la
sortie numérique de l’Eclipse.
Sélectionne un traitement triangulaire ou rectangulaire du bruit de Dithering. Choisissez le traitement de type
triangulaire sauf si vous savez que votre signal audio a déjà été traité par un Dither rectangulaire.
oscillator (440)
(191 OSC440)
Oscillateur modulable à fréquence variable librement affectable. La configuration par défaut de cet
algorithme produit un La à 440 Hz constant.
Pas de signal d’entrée, signal de sortie mélangé
Osc
Level
Freq
FMod
Shape
Duty
FM Rate
FM Shape
FM Duty
Règle le niveau de sortie de l’oscillateur.
Définit la fréquence de l’oscillateur.
Détermine le degré d’affectation de l’oscillateur par le modulateur de fréquence (FM).
Sélectionne la forme d’onde de l’oscillateur.
Détermine le cycle de l’oscillateur pour les formes d’ondes (paramètre Shape) autres que sinusoïdales ("sine").
Par exemple, si vous réglez le paramètre Shape sur "triangle" et le paramètre Duty sur "0 %", l’onde triangle
prend une forme en dents de scie (attaque très rapide, déclin lent). Si vous réglez le paramètre Duty sur
"100 %", l’onde triangle prend un e forme asymétrique (attaque lente, déclin très rapide).
Détermine la fréquence du modulateur de fréquence (réglez ce paramètre sur une valeur multiple de la
fréquence de l’oscillateur de façon à créer des timbres intéressants).
Sélectionne la forme d’onde du modulateur de fréquence
Détermine le cycle du modulateur de fréquence.
.
2001 Eventide, Inc. Page 90 Version 1.1
Eclipse - Description des algorithmes
chromatic tuner
(192 Tuner)
Cet accordeur chromatique pratique affiche les bémols et les dièses ainsi que le degré d’erreur de la
note. Il affiche la hauteur (par rapport au Do central) et la fréquence fondamentale de la note. Les
signaux d’entrée sont retransmis tels quels en sortie.
Entrée stéréo, sortie stéréo
Detector
-|+
Note
OutBy
Pitch
Freq
Cal
Cal^(Calibre lee détecteur pour obtenir des résultats optimaux)
LowNote
HighNote
Pitch
Freq
Affiche le degré d’erreur de la note.
Affiche la note la plus proche de la note détectée.
Affiche le degré d’erreur de la note (en centièmes).
Affiche l’éloignement de la note par rapport au Do central.
Affiche la fréquence fondamentale de la note.
Calibre l’accordeur pour des données musicales non conformes à l’accordage standard La = 440 Hz.
Détermine la note la plus basse que le détecteur doit correctement identifier. Réglez ce paramètre sur la valeur
la plus élevée possible afin d’obtenir des résultats optimaux.
Détermine la note la plus haute que le détecteur doit correctement identifier. Réglez ce paramètre sur la valeur
la plus faible possible afin d’obtenir des résultats optimaux.
Affiche l’éloignement de la note par rapport au Do central.
Affiche la fréquence fondamentale de la note.
Version 1.1 Page 91 2001 Eventide, Inc.
Loading...
