Page 1
Evco S.r.l. • Code: • File EV7401M_(GB;I;F)_A3_v2.00.pdf

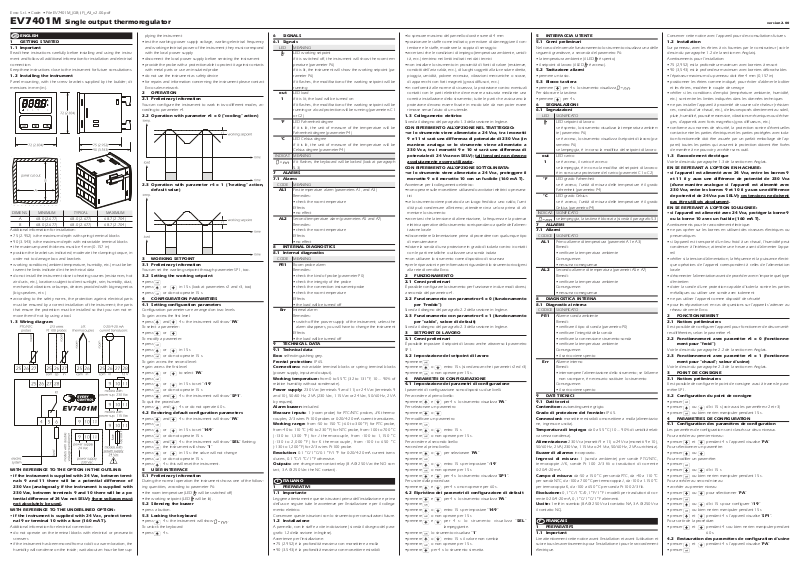

EV7401M Single output thermoregulator version 2.00
GB ENGLISH
1 GETTING STARTED
1.1 Important
Read these instructions carefully before installing and using the instrument and follow all additional information for installation and electrical
connection.
Keep these instructions close to the instrument for future consultations.

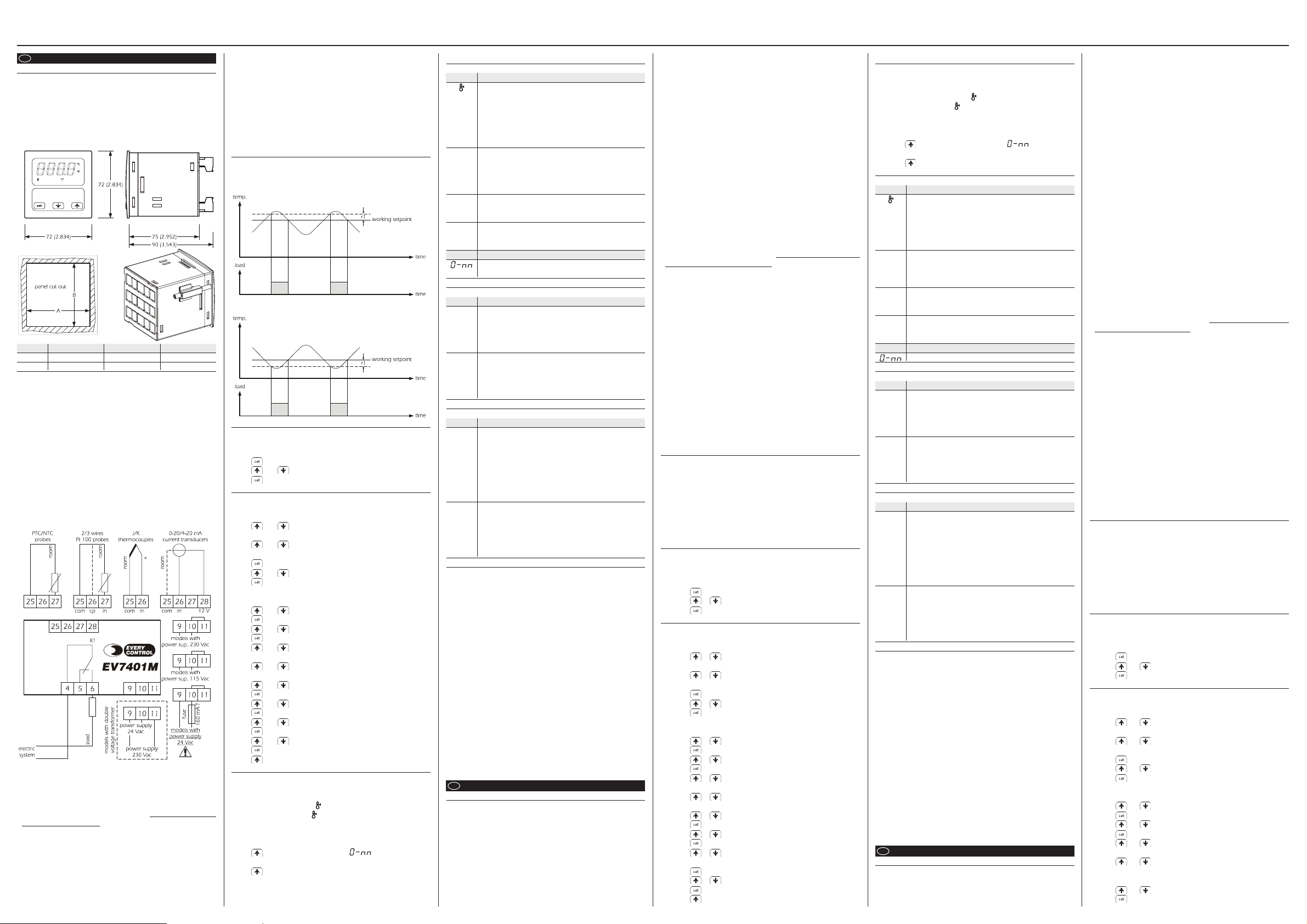

1.2 Installing the instrument
Panel mounting, with the screw brackets supplied by the builder; dimensions in mm (in).
DIMENS. MINIMUM TYPICAL MAXIMUM
A 68.0 (2.677) 68.0 (2.677) 68.7 (2.704)
B 68.0 (2.677) 68.0 (2.677) 68.7 (2.704)
Additional information for installation:
• 75 (2.952) is the maximum depth with spring terminal blocks
• 90 (3.543) is the maximum depth with extractable terminal blocks
• the maximum panel thickness must be 4 mm (0.157 in)
• position the brackets as indicated; moderate the clamping torque, in
order not to damage box and brackets
• working conditions (ambient temperature, humidity, etc.) must be between the limits indicated in the technical data
• do not install the instrument close to heating sources (resistances, hot
air ducts, etc.), locations subject to direct sunlight, rain, humidity, dust,
mechanical vibrations or bumps, devices provided with big magnetos
(big speakers, etc.)
• according to the safety norms, the protection against electrical parts
must be ensured by a correct installation of the instrument; the parts
that ensure the protection must be installed so that you can not remove them if not by using a tool.
1.3 Wiring diagram
WITH REFERENCE TO THE OPTION IN THE OUTLINE:
• if the instrument is supplied with 24 Vac, between terminals 9 and 11 there will be a potential difference of
230 Vac (analogously if the instrument is supplied with
230 Vac, between terminals 9 and 10 there will be a po-
tential difference of 24 Vac not SELV); these voltages must
not absolutely be used.
WITH REFERENCE TO THE UNDERLINED OPTION:
• if the instrument is supplied with 24 Vac, protect termi-
nal 9 or terminal 10 with a fuse (160 mA T).
Additional information for electrical connection:
• do not operate on the terminal blocks with electrical or pneumatic
screwers
• if the instrument has been moved from a cold to a warm location, the
humidity will condense on the inside; wait about an hour before sup-
plying the instrument
• test the working power supply voltage, working electrical frequency
and working electrical power of the instrument; they must correspond
with the local power supply
• disconnect the local power supply before servicing the instrument
• provide the probe with a protection able to protect it against contacts
with metal parts or use an insulated probe
• do not use the instrument as safety device
• for repairs and information concerning the instrument please contact
Evco sales network.
2 OPERATION
2.1 Preliminary information
You can configure the instrument to work in two different modes, according to parameter r4.
2.2 Operation with parameter r4 = 0 (“cooling” action)
2.3 Operation with parameter r4 = 1 (“heating” action,
default value)
3 WORKING SETPOINT
3.1 Preliminary information
You can set the working setpoint through parameter SP1, too.
3.2 Setting the working setpoint
• press
• press or in 15 s (look at parameters r2 and r3, too)
• press or do not operate 15 s.
4 CONFIGURATION PARAMETERS
4.1 Setting configuration parameters
Configuration parameters are arranged on two levels.
To gain access the first level:
• press and 4 s: the instrument will show “PA ”
To select a parameter:
• press or
To modify a parameter:
• press
• press or in 15 s
• press or do not operate 15 s.
To gain access the second level:
• gain access the first level
• press or to select “PA”
• press
• press or in 15 s to set “-19”
• press or do not operate 15 s
• press and 4 s: the instrument will show “SP1”.
To quit the procedure:
• press and 4 s or do not operate 60 s.
4.2 Restoring default configuration parameters
• press and 4 s: the instrument will show “PA ”
• press
• press or in 15 s to set “149”
• press or do not operate 15 s
• press and 4 s: the instrument will show “SEL” flashing.
• press the instrument will show “1”
• press or in 15 s: the value will not change
• press or do not operate 15 s.
• press 4 s: this will reset the instrument.
5 USER INTERFACE
5.1 Preliminary information
During the normal operation the instrument shows one of the following quantities, according to parameter P6:
• the room temperature (LED will be switched off)
• the working setpoint (LED will be lit).
5.2 Silencing the buzzer
• press a button.
5.3 Locking the keyboard
• press 4 s: the instrument will show .
To unlock the keyboard:
• press 4 s.
6 SIGNALS
6.1 Signals
LED MEANING
LED working setpoint
if it is switched off, the instrument will show the room temperature (parameter P6)
if it is lit, the instrument will show the working setpoint (parameter P6)
if it flashes, the modification of the working setpoint will be
running
out LED load
1 if it is lit, the load will be turned on
if it flashes, the modification of the working setpoint will be
running or a load protection will be running (parameters C1
or C2)
°F LED Fahrenheit degree
if it is lit, the unit of measure of the temperature will be
Fahrenheit degree (parameter P4)
°C LED Celsius degree
if it is lit, the unit of measure of the temperature will be
Celsius degree (parameter P4)
INDICAT. MEANING
if it flashes, the keyboard will be locked (look at paragraph
5.3)
7 ALARMS
7.1 Alarms
CODE MEANING
AL1 First temperature alarm (parameters A1, and A3)
Remedies:
•check the room temperature
Effects:
•no effect
AL2 Second temperature alarm (parameters A5 and A7)
Remedies:
•check the room temperature
Effects:
•no effect
8 INTERNAL DIAGNOSTICS
8.1 Internal diagnostics
CODE MEANING
PR1 Room probe alarm
Remedies:
•check the kind of probe (parameter P0)
•check the integrity of the probe
•check the connection instrument-probe
•check the room temperature
Effects:
•the load will be turned off
Err Internal alarm
Remedies:
•switch off the power supply of the instrument; unless the
alarm disappears, you will have to change the instrument
Effects:
•the load will be turned off
9 TECHNICAL DATA
9.1 Technical data
Box: self-extinguishing grey.
Frontal protection: IP 65.
Connections: extractable terminal blocks or spring terminal blocks
(power supply, input and output).
Working temperature: from 0 to 55 °C (32 to 131 °F, 10 ... 90% of
relative humidity without condensate).
Power supply: 230 Vac (terminals 9 and 11) or 24 Vac (terminals 9
and 10), 50/60 Hz, 2 VA (230 Vac, 115 Vac or 24 Vac, 50/60 Hz, 2 VA
by request).
Alarm buzzer: included.
Measure inputs: 1 (room probe) for PTC/NTC probes, J/K thermo-
couples, 2/3 wires Pt 100 probes or 0-20/4-20 mA current transducers.
Working range: from -50 to 150 °C (-60 to 300 °F) for PTC probe,
from -40 to 110 °C (-40 to 230 °F) for NTC probe, from -100 to 700 °C
(-130 to 1,300 °F) for J thermocouple, from -100 to 1,150 °C
(-130 to 2,000 °F) for K thermocouple, from -100 to 650 °C
(-130 to 1,200 °F) for 2/3 wires Pt 100 probe.
Resolution: 0.1 °C/1 °C/0.1 °F/1 °F for 0-20/4-20 mA current trans-
ducers, 0.1 °C/1 °C/1 °F otherwise.
Outputs: one change-over contact relay (8 A @ 250 Vac the NO contact, 3 A @ 250 Vac the NC contact).
I ITALIANO
1 PREPARATIVI
1.1 Importante
Leggere attentamente queste istruzioni prima dell’installazione e prima
dell’uso e seguire tutte le avvertenze per l’installazione e per il collegamento elettrico.
Conservare queste istruzioni con lo strumento per consultazioni future.
1.2 Installazione
A pannello, con le staffe a vite in dotazione (si veda il disegno del paragrafo 1.2 della sezione in Inglese).
Avvertenze per l’installazione:
•75 (2.952) è la profondità massima con morsettiere a molla
•90 (3.543) è la profondità massima con morsettiere estraibili
•lo spessore massimo del pannello dovrà essere di 4 mm
•posizionare le staffe come indicato; per evitare di danneggiare il contenitore e le staffe, moderare la coppia di serraggio
•accertarsi che le condizioni di impiego (temperatura ambiente, umidità, ecc.) rientrino nei limiti indicati nei dati tecnici
•non installare lo strumento in prossimità di fonti di calore (resistenze,
condotti dell’aria calda, ecc.), di luoghi soggetti alla luce solare diretta,
pioggia, umidità, polvere eccessiva, vibrazioni meccaniche o scosse,
di apparecchi con forti magneti (grossi diffusori, ecc.)
•in conformità alle norme di sicurezza, la protezione contro eventuali
contatti con le parti elettriche deve essere assicurata mediante una
corretta installazione dello strumento; tutte le parti che assicurano la
protezione devono essere fissate in modo tale da non poter essere
rimosse senza l’aiuto di un utensile.
1.3 Collegamento elettrico
Si veda il disegno del paragrafo 1.3 della sezione in Inglese.
CON RIFERIMENTO ALL’OPZIONE NEL TRATTEGGIO:
•se lo strumento viene alimentato a 24 Vca, tra i morsetti
9 e 11 vi sarà una differenza di potenziale di 230 Vca (in
maniera analoga se lo strumento viene alimentato a
230 Vca, tra i morsetti 9 e 10 vi sarà una differenza di
potenziale di 24 Vca non SELV); tali tensioni non devono
assolutamente essere utilizzate.
CON RIFERIMENTO ALL’OPZIONE SOTTOLINEATA:
•se lo strumento viene alimentato a 24 Vca, proteggere il
morsetto 9 o il morsetto 10 con un fusibile (160 mA T).
Avvertenze per il collegamento elettrico:
• non operare sulle morsettiere utilizzando avvitatori elettrici o pneumatici
•se lo strumento viene portato da un luogo freddo a uno caldo, l’umidità può condensare all’interno; attendere circa un’ora prima di alimentare lo strumento
•accertarsi che la tensione di alimentazione, la frequenza e la potenza
elettrica operative dello strumento corrispondano a quelle dell’alimentazione locale
•disconnettere l’alimentazione prima di procedere con qualunque tipo
di manutenzione
•dotare la sonda di una protezione in grado di isolarla contro i contatti
con le parti metalliche o utilizzare una sonda isolata
•non utilizzare lo strumento come dispositivo di sicurezza
• per le riparazioni e per informazioni riguardanti lo strumento rivolgersi
alla rete di vendita Evco.
2 FUNZIONAMENTO
2.1 Cenni preliminari
È possibile configurare lo strumento per funzionare in due modi diversi,
a seconda del parametro r4.
2.2 Funzionamento con parametro r4 = 0 (funzionamento
per “freddo”)
Si veda il disegno del paragrafo 2.2 della sezione in Inglese.
2.3 Funzionamento con parametro r4 = 1 (funzionamento
per “caldo”, valore di default)
Si veda il disegno del paragrafo 2.3 della sezione in Inglese.
3 SETPOINT DI LAVORO
3.1 Cenni preliminari
È possibile impostare il setpoint di lavoro anche attraverso il parametro
SP1.
3.2 Impostazione del setpoint di lavoro
•premere
•premere o entro 15 s (si vedano anche i parametri r2 ed r3)
•premere o non operare per 15 s.
4 PARAMETRI DI CONFIGURAZIONE
4.1 Impostazione dei parametri di configurazione
I parametri di configurazione sono disposti su due livelli.
Per accedere al primo livello:
•premere e per 4 s: lo strumento visualizza “PA”
Per selezionare un parametro:
•premere o
Per modificare un parametro:
•premere
•premere o entro 15 s
•premere o non operare per 15 s.
Per accedere al secondo livello:
•accedere al primo livello
•premere o per selezionare “PA”
•premere
•premere o entro 15 s per impostare “-19”
•premere o non operare per 15 s
•premere e per 4 s: lo strumento visualizza “SP1”.
Per uscire dalla procedura:
•premere e per 4 s o non operare per 60 s.
4.2 Ripristino dei parametri di configurazione di default
•premere e per 4 s: lo strumento visualizza “PA”
•premere
•premere o entro 15 s per impostare “149”
•premere o non operare per 15 s
•premere e per 4 s: lo strumento visualizza “SEL”
lampeggiante.
•premere lo strumento visualizza “1”
•premere o entro 15 s: il valore non cambia
•premere o non operare per 15 s.
•premere per 4 s: lo strumento si resetta.
5 INTERFACCIA UTENTE
5.1 Cenni preliminari
Nel corso del normale funzionamento lo strumento visualizza una delle
seguenti grandezze, a seconda del parametro P6:
•la temperatura ambiente (il LED è spento)
•il setpoint di lavoro (il LED è acceso).
5.2 Tacitazione allarmi
•premere un tasto.
5.3 Blocco tastiera
•premere per 4 s: lo strumento visualizza .
Per sbloccare la tastiera:
•premere per 4 s.
6 SEGNALAZIONI
6.1 Segnalazioni
LED SIGNIFICATO
LED setpoint di lavoro
se è spento, lo strumento visualizza la temperatura ambiente (parametro P6)
se è acceso, lo strumento visualizza il setpoint di lavoro (parametro P6)
se lampeggia, è in corso la modifica del setpoint di lavoro
out LED carico
1 se è acceso, il carico è acceso
se lampeggia, è in corso la modifica del setpoint di lavoro o
è in corso una protezione del carico (parametri C1 o C2)
°F LED grado Fahrenheit
se è acceso, l’unità di misura delle temperature è il grado
Fahrenheit (parametro P4)
°C LED grado Celsius
se è acceso, l’unità di misura delle temperature è il grado
Celsius (parametro P4)
INDICAZ. SIGNIFICATO
se lampeggia, la tastiera è bloccata (si veda il paragrafo 5.3)
7 ALLARMI
7.1 Allarmi
CODICE SIGNIFICATO
AL1 Primo allarme di temperatura (parametri A1 e A3)
Rimedi:
•verificare la temperatura ambiente
Conseguenze:
•nessuna conseguenza
AL2 Secondo allarme di temperatura (parametri A5 e A7)
Rimedi:
•verificare la temperatura ambiente
Conseguenze:
•nessuna conseguenza
8 DIAGNOSTICA INTERNA
8.1 Diagnostica interna
CODICE SIGNIFICATO
PR1 Allarme sonda ambiente
Rimedi:
•verificare il tipo di sonda (parametro P0)
•verificare l’integrità della sonda
•verificare la connessione strumento-sonda
•verificare la temperatura ambiente
Conseguenze:
•il carico viene spento
Err Allarme interno
Rimedi:
•interrompere l’alimentazione dello strumento; se l’allarme
non scompare, è necessario sostituire lo strumento
Conseguenze:
•il carico viene spento
9 DATI TECNICI
9.1 Dati tecnici
Contenitore: autoestinguente grigio.
Grado di protezione del frontale: IP 65.
Connessioni: morsettiere estraibili o morsettiere a molla (alimentazio-
ne, ingresso e uscita).
Temperatura di impiego: da 0 a 55 °C (10 ... 90% di umidità relati-
va senza condensa).
Alimentazione: 230 Vca (morsetti 9 e 11) o 24 Vca (morsetti 9 e 10),
50/60 Hz, 2 VA (230 Vca, 115 Vca o 24 Vca, 50/60 Hz, 2 VA su richiesta).
Buzzer di allarme: incorporato.
Ingressi di misura: 1 (sonda ambiente) per sonde PTC/NTC,
termocoppie J/K, sonde Pt 100 2/3 fili o trasduttori di corrente
0-20/4-20 mA.
Campo di misura: da -50 a 150 °C per sonda PTC, da -40 a 110 °C
per sonda NTC, da -100 a 700 °C per termocoppia J, da -100 a 1.150 °C
per termocoppia K, da -100 a 650 °C per sonda Pt 100 2/3 fili.
Risoluzione: 0,1 °C/1 °C/0,1 °F/1 °F i modelli per trasduttori di cor-
rente 0-20/4-20 mA, 0,1 °C/1 °C/1 °F altrimenti.
Uscite: 1 relè in scambio (8 A @ 250 Vca il contatto NA, 3 A @ 250 Vca
il contatto NC).
F FRANÇAIS
1 PREPARATIFS
1.1 Important
Lire attentivement cette notice avant l’installation et avant l’utilisation et
suivre tous les avertissements pour l’installation et pour le raccordement
électrique.
Conserver cette notice avec l’appareil pour des consultations futures.
1.2 Installation
Sur panneau, avec les étriers à vis fournies par le constructeur (voir le
dessin du paragraphe 1.2 de la section en Anglais).
Avertissements pour l’installation:
• 75 (2,952) est la profondeur maximum avec borniers à ressort
• 90 (3,543) est la profondeur maximum avec borniers débrochables
• l’épaisseur maximum du panneau doit être 4 mm (0,157 in)
• positionner les étriers comme indiqué; pour éviter d’abîmer le boîtier
et les étriers, modérer le couple de serrage
• vérifier si les conditions d’emploi (température ambiante, humidité,
etc.) sont entre les limites indiquées dans les données techniques
• ne pas installer l’appareil à proximité de sources de chaleur (résistances, conduits d’air chaud, etc.), de lieux exposés directement au soleil,
pluie, humidité, poussière excessive, vibrations mécaniques ou décharges, d’appareils avec forts magnétos (gros diffuseurs, etc.)
• conforme aux normes de sécurité, la protection contre d’éventuelles
contacts entre les parties électriques et les parties protégées avec isolation fonctionnelle doit être assurée par un parfait emboîtage de l’appareil; toutes les parties qui assurent la protection doivent être fixées
de manière à ne pouvoir y accéder sans outil.
1.3 Raccordement électrique
Voir le dessin du paragraphe 1.3 de la section en Anglais.
EN SE REFERANT A L’OPTION EN HACHURE:
• si l’appareil est alimenté avec 24 Vca, entre les bornes 9
et 11 il y aura une différence de potentiel de 230 Vca
(d’une manière analogue si l’appareil est alimenté avec
230 Vca, entre les bornes 9 et 10 il y aura une différence
de potentiel de 24 Vca pas SELV); ces tensions ne doivent
pas être utilisés absolument.
EN SE REFERANT A L’OPTION SOULIGNEE:
• si l’appareil est alimenté avec 24 Vca, protéger la borne 9
ou la borne 10 avec un fusible (160 mA T).
Avertissements pour le raccordement électrique:
• ne pas opérer sur les bornes en utilisant des visseuses électriques ou
pneumatiques
• si l’appareil est transporté d’un lieu froid à un chaud, l’humidité peut
condenser à l’intérieur; attendre une heure avant d’alimenter l’appareil
• vérifier si la tension d’alimentation, la fréquence et la puissance électrique opératives de l’appareil correspondent à celles de l’alimentation
locale
• déconnecter l'alimentation avant de procéder avec n'importe quel type
d'entretien
• doter la sonde d’une protection capable d’isoler-la contre les parties
métalliques ou utiliser une sonde avec isolement
• ne pas utiliser l’appareil comme dispositif de sécurité
• pour les réparations et en cas de questions sur l’appareil s’adresser au
réseau de vente Evco.
2 FONCTIONNEMENT
2.1 Notices préliminaires
Il est possible de configurer l’appareil pour fonctionner de deux manières différentes, selon le paramètre r4.
2.2 Fonctionnement avec paramètre r4 = 0 (fonctionne-
ment pour “froid”)
Voir le dessin du paragraphe 2.2 de la section en Anglais.
2.3 Fonctionnement avec paramètre r4 = 1 (fonctionne-
ment pour “chaud”; valeur d’usine)
Voir le dessin du paragraphe 2.3 de la section en Anglais.
3 POINT DE CONSIGNE
3.1 Notices préliminaires
Il est possible de configurer le point de consigne aussi à travers le paramètre SP1.
3.2 Configuration du point de consigne
• presser
• presser ou d’ici 15 s (voir aussi les paramètres r2 et r3)
• presser ou bien ne rien manipuler pendant 15 s.
4 PARAMETRES DE CONFIGURATION
4.1 Configuration des paramètres de configuration
Les paramètres de configuration sont classés sur deux niveaux.
Pour accéder au premier niveau:
• presser et pendant 4 s: l’appareil visualise “PA”
Pour sélectionner un paramètre:
• presser ou
Pour modifier un paramètre:
• presser
• presser ou d’ici 15 s
• presser ou bien ne rien manipuler pendant 15 s.
Pour accéder au second niveau:
• accéder au premier niveau
• presser ou pour sélectionner “PA”
• presser
• presser ou d’ici 15 s pour configurer “-19”
• presser ou bien ne rien manipuler pendant 15 s
• presser et pendant 4 s: l’appareil visualise “SP1”.
Pour sortir de la procédure:
• presser et pendant 4 s ou bien ne rien manipuler pendant
60 s.
4.2 Restauration des paramètres de configuration d’usine
• presser et pendant 4 s: l’appareil visualise “PA”
• presser
Page 2
• presser ou d’ici 15 s pour configurer “149”
• presser ou bien ne rien manipuler pendant 15 s
• presser et pendant 4 s: l’appareil visualise “SEL”
clignotant.
• presser l’appareil visualise “1”
• presser ou d’ici 15 s: la valeur ne change pas
• presser ou bien ne rien manipuler pendant 15 s.
• presser pendant 4 s: l’appareil s’initialise.
5 INTERFACE DE L’UTILISATEUR
5.1 Notices préliminaires
Pendant le fonctionnement normal l’appareil visualise une des suivantes grandeurs, selon le paramètre P6:
• la température de l’ambiance (la LED est éteinte)
• le point de consigne (la LED est allumée).
5.2 Acquit des alarmes
• presser une touche.
5.3 Blocage du clavier
• presser pendant 4 s: l’appareil visualise .
Pour débloquer le clavier:
• presser pendant 4 s.
6 SIGNALISATIONS
6.1 Signalisations
LED SIGNIFICATION
LED point de consigne
si éteinte, l’appareil visualise la température de l’ambiance
(paramètre P6)
si allumée, l’appareil visualise le point de consigne (paramètre P6)
si clignote, la modification du point de consigne est en cours
out LED charge
1 si allumée, la charge est en marche
si clignote, la modification du point de consigne est en cours
ou une protection de la charge est en cours (paramètres C1
ou C2)
°F LED degré Fahrenheit
si allumée, l’unité de mesure des températures est le degré
Fahrenheit (paramètre P4)
°C LED degré Celsius
si allumée, l’unité de mesure des températures est le degré
Celsius (paramètre P4)
INDICAT. SIGNIFICATION
si clignote, le clavier est bloqué (voir le paragraphe 5.3)
7 ALARMES
7.1 Alarmes
CODE SIGNIFICATION
AL1 Première alarme de température (paramètre A1 et A3)
Remédies:
• vérifier la température de l’ambiance
Conséquences:
• aucun conséquence
AL2 Seconde alarme de température (paramètre A5 et A7)
Remédies:
• vérifier la température de l’ambiance
Conséquences:
• aucun conséquence
8 DIAGNOSTIQUE INTERNE
8.1 Diagnostique interne
CODE SIGNIFICATION
PR1 Alarme sonde ambiance
Remédies:
• vérifier le type de sonde (paramètre P0)
• vérifier l'intégrité de la sonde
• vérifier le raccordement appareil-sonde
• vérifier la température de l’ambiance
Conséquences:
• la charge est éteinte
Err Alarme interne
Remédies:
• interrompre l'alimentation de l'appareil; si l’alarme ne disparaît pas, il est nécessaire de changer l’appareil
Conséquences:
• la charge est éteinte
9 DONNEES TECHNIQUES
9.1 Données techniques
Boîtier: autoextinguible gris.
Degré de protection de la face avant: IP 65.
Connecteurs: borniers débrochables ou borniers à ressort (alimenta-
tion, entrée et sortie).
Température ambiante: de 0 à 55 °C (de 32 à 131 °F, 10 ... 90%
d’humidité relative sans condensation).
Alimentation: 230 Vca (bornes 9 et 11) ou 24 Vca (bornes 9 et 10),
50/60 Hz, 2 VA (230 Vca, 115 Vca ou 24 Vca, 50/60 Hz, 2 VA sur
demande).
Buzzer d’alarme: incorporé.
Entrées de mesure: 1 (sonde ambiance) pour sondes PTC/NTC,
thermocouples J/K, sondes Pt 100 2/3 fils ou capteurs de courant
0-20/4-20 mA.
Plage de travail: de -50 à 150 °C (-60 à 300 °F) pour sonde PTC,
de -40 à 110 °C (-40 à 230 °F) pour sonde NTC, de -100 à 700 °C
(-130 à 1.300 °F) pour thermocouple J, de -100 à 1.150 ° C
(-130 à 2.000 °F) pour thermocouple K, de -100 à 650 ° C
(-130 à 1.200 °F) pour sonde Pt 100 2/3 fils.
Résolution: 0,1 °C/1 °C/0,1 °F/1 °F pour capteurs de courant
0-20/4-20 mA, 0,1 °C/1 °C/1 °F autrement.
Sorties: 1 relais inverseur (8 A @ 250 Vca le contact NO, 3 A @ 250 Vca
le contact NF).
GB ENGLISH
10 WORKING SETPOINTS AND CONFIGURATION PARAMETERS
10.1 Working setpoints
MIN. MAX. U.M. DEF. WORKING SETPOINTS
r2 r3 °C/°F (1) 0.0 working setpoint
10.2 First level configuration parameters
PARAM. MIN. MAX. U.M. DEF. WORKING SETPOINTS
SP1 r2 r3 °C/°F (1) 0.0 working setpoint
PARAM. MIN. MAX. U.M. DEF. MEASURE INPUTS
CA1 -25.0 25.0 °C/°F (1) 0.0 room probe offset
PARAM. MIN. MAX. U.M. DEF. REGULATOR
r1 0.1 99.9 °C/°F (1) 1.0 working setpoint differential
10.3 Second level configuration parameters
PARAM. MIN. MAX. U.M. DEF. WORKING SETPOINTS
SP1 r2 r3 °C/°F (1) 0.0 working setpoint
PARAM. MIN. MAX. U.M. DEF. MEASURE INPUTS
CA1 -25.0 25.0 °C/°F (1) 0.0 room probe offset
P0 0 7 - - - 2 kind of probe (0 = PTC, 1 = NTC, 2 = J, 3 = K, 4 = 3 wires
Pt 100, 5 = 2 wires Pt 100, 6 = 4-20 mA, 7 = 0-20 mA) (2)
P1 0 2 - - - 1 decimal point position (not visible if parameter P4 has value
1; 2 = only if parameter P.0 has value 6 or 7) (3)
P2 -99.0 999.0 points -20.0 minimum value of the range of the current transducer cor-
responding to 0/4 mA (visible if parameter P0 has value 6 or
7)
P3 -99.0 999.0 points 80.0 maximum value of the range of the current transducer cor-
responding to 20 mA (visible if parameter P0 has value 6 or
7)
P4 0 3 - - - 0 unit of measure temperature (relevant only on LED Fahren-
heit degree and Celsius degree if parameter P0 has value 6
or 7 and parameter P4 has value 0 or 1; 0 = °C, 1 = °F,
2 = none, 3 = none, the display saturates on the values P2
and P3) (4)
P5 0 2 - - - 0 display colour (0 = green during the normal operation and
red during an alarm condition, 1 = red, 2 = green during
the normal operation and red during an alarm condition,
even if this last is masked by an alarm delay)
P6 0 1 - - - 0 quantity showed during the normal operation (0 = room
temperature, 1 = working setpoint)
PARAM. MIN. MAX. U.M. DEF. REGULATOR
r1 0.1 99.9 °C/°F (1) 1.0 working setpoint differential
r2 -99.0 r3 °C/°F (1) 0.0 minimum working setpoint programmable
r3 r2 999.0 °C/°F (1) 350.0 maximum working setpoint programmable
r4 0 1 - - - 1 “cooling” or “heating” action (0 = “cooling”)
PARAM. MIN. MAX. U.M. DEF. LOAD PROTECTION
C1 0 999 s 0 delay since the last activation
C2 0 999 s 0 delay since the last shutdown; it sets the delay since you
turn on the instrument, too
PARAM. MIN. MAX. U.M. DEF. FIRST TEMPERATURE ALARM
A1 -99.0 999.0 °C/°F (1) 0.0 first temperature alarm set; look at parameter A3, too (5)
A2 0 999 min 0 first temperature alarm delay
A3 0 4 - - - 0 kind of alarm (0 = not enabled, 1 = absolute lower alarm,
2 = absolute upper alarm, 3 = lower alarm relative to the
working setpoint, 4 = upper alarm relative to the working
setpoint)
A4 0 999 min 0 first and second temperature alarm delay since you modify
the working setpoint
PARAM. MIN. MAX. U.M. DEF. SECOND TEMPERATURE ALARM
A5 -99.0 999.0 °C/°F (1) 0.0 second temperature alarm set; look at parameter A7, too (5)
A6 0 999 min 0 second temperature alarm delay
A7 0 4 - - - 0 kind of alarm (0 = not enabled, 1 = absolute lower alarm,
2 = absolute upper alarm, 3 = lower alarm relative to the
working setpoint, 4 = upper alarm relative to the working
setpoint)
(1) it depends on parameter P4
(2) switch off the power supply of the instrument after the modification of the
parameter
(3) if parameter P0 has not value 6 or 7 and parameter P1 has value 2, parameter P1 will
automatically be forced to 1
(4) if parameter P0 has not value 6 or 7 and parameter P4 has value 2 or 3, parameter P4 will
automatically be forced to 0
(5) if parameter P0 has value 0 ... 5, the differential is 2 °C/2 °F; if parameter P0 has value 6 or 7, the
differential is 2% of P3 - P2.
EVCO S.r.l. This document belongs to Evco; unless you are authorized by Evco, you can not publish this document.
Via Mezzaterra 6, 32036 Sedico Belluno ITALY Evco does not take any responsibility about features, technical data and possible mistakes related in this document or coming by its use.
Phone +39-0437-852468 • Fax +39-0437-83648 Evco does not take any responsibility about damages coming by the non-observance of additional information.
PT • 31/07
[email protected] • www.evco.it Evco reserves the right to make any change without prior notice and at any time without prejudice the basic safety and operating features.
I ITALIANO
10 SETPOINT DI LAVORO E PARAMETRI DI CONF.
10.1 Setpoint di lavoro
SETPOINT DI LAVORO
setpoint di lavoro
10.2 Parametri di configurazione del primo
livello
SETPOINT DI LAVORO
setpoint di lavoro
INGRESSI DI MISURA
offset sonda ambiente
REGOLATORE
differenziale del setpoint di lavoro
10.3 Parametri di configurazione del secondo livello
SETPOINT DI LAVORO
setpoint di lavoro
INGRESSI DI MISURA
offset sonda ambiente
tipo di sonda (0 = PTC, 1 = NTC, 2 = J, 3 = K, 4 = Pt 100 3 fili,
5 = Pt 100 2 fili, 6 = 4-20 mA, 7 = 0-20 mA) (2)
posizione punto decimale (non visibile se il parametro P4 è
impostato a 1; 2 = solo se P0 è impostato a 6 o 7) (3)
valore minimo della taratura del trasduttore di corrente corrispondente a 0/4 mA (visibile se il parametro P0 è impostato a 6 o 7)
valore massimo della taratura del trasduttore di corrente corrispondente a 20 mA (visibile se il parametro P0 è impostato
a 6 o 7)
unità di misura temperatura (influente solo sui LED grado
Fahrenheit e grado Celsius se il parametro P0 è impostato a
6 o 7 e il parametro P4 è impostato a 0 o 1; 0 = °C, 1 = °F,
2 = nessuna, 3 = nessuna, il display satura sui valori P2 e P3)
(4)
colore del display (0 = verde durante il normale funzionamento e rosso durante una condizione di allarme, 1 = rosso,
2 = verde durante il normale funzionamento e rosso durante una condizione di allarme, anche se quest’ultima è mascherata da un ritardo allarme)
grandezza visualizzata durante il normale funzionamento
(0 = temperatura ambiente, 1 = setpoint di lavoro)
REGOLATORE
differenziale del setpoint di lavoro
minimo setpoint di lavoro impostabile
massimo setpoint di lavoro impostabile
funzionamento per “freddo” o per “caldo” (0 = per “freddo”)
PROTEZIONE CARICO
ritardo dall’ultima accensione
ritardo dall’ultimo spegnimento; stabilisce anche il ritardo
dall’accensione dello strumento
PRIMO ALLARME DI TEMPERATURA
set per il primo allarme di temperatura; si veda anche il parametro A3 (5)
ritardo primo allarme di temperatura
tipo di allarme (0 = non abilitato, 1 = allarme di minima assoluto, 2 = allarme di massima assoluto, 3 = allarme di minima
relativo al setpoint di lavoro, 4 = allarme di massima relativo
al setpoint di lavoro)
ritardo primo e secondo allarme di temperatura dalla modifica del setpoint di lavoro
SECONDO ALLARME DI TEMPERATURA
set per il secondo allarme di temperatura; si veda anche il
parametro A7 (5)
ritardo secondo allarme di temperatura
tipo di allarme (0 = non abilitato, 1 = allarme di minima assoluto, 2 = allarme di massima assoluto, 3 = allarme di minima
relativo al setpoint di lavoro, 4 = allarme di massima relativo
al setpoint di lavoro)
(1) dipende dal parametro P4
(2) interrompere l’alimentazione dello strumen-
to dopo la modifica del parametro
(3) se il parametro P0 non è impostato a 6 o 7 e il parame-
tro P1 è impostato a 2, il parametro P1 viene automaticamente forzato a 1
(4) se il parametro P0 non è impostato a 6 o 7 e il parame-
tro P4 è impostato a 2 o 3, il parametro P4 viene automaticamente forzato a 0
(5) se il parametro P0 è impostato a 0 ... 5, il differenziale
è 2 °C/2 °F; se il parametro P0 è impostato a 6 o 7, il
differenziale è il 2% di P3 - P2.
F FRANÇAIS
10 POINTS DE CONSIGNE ET PARAM. DE CONF.
10.1 Points de consigne
POINTS DE CONSIGNE
point de consigne
10.2 Paramètres de configuration du premier
niveau
POINTS DE CONSIGNE
point de consigne
ENTREES DE MESURE
offset sonde ambiance
REGULATEUR
différentiel du point de consigne
10.3 Paramètres de configuration du second
niveau
POINTS DE CONSIGNE
point de consigne
ENTREES DE MESURE
offset sonde ambiance
type de sonde (0 = PTC, 1 = NTC, 2 = J, 3 = K, 4 = Pt 100 3
fils, 5 = Pt 100 2 fils, 6 = 4-20 mA, 7 = 0-20 mA) (2)
position point décimal (pas visible si le paramètre P4 est
configuré à 1; 2 = seulement si P0 est config. à 6 ou 7) (3)
valeur minimum de l’étendue du capteur de courant correspondante à 0/4 mA (visible si le paramètre P0 est configuré
à 6 ou 7)
valeur maximum de l’étendue du capteur de courant correspondante à 20 mA (visible si le paramètre P0 est configuré
à 6 ou 7)
unité de mesure température (influent seulement sur les LED
degré Fahrenheit et degré Celsius si le paramètre P0 est
configuré à 6 ou 7 et le paramètre P4 est configuré à 0 ou
1; 0 = °C, 1 = °F, 2 = aucune, 3 = aucune, le display sature
sur les valeurs P2 et P3) (4)
couleur du display (0 = vert pendant le fonctionnement
normal et rouge pendant une condition d’alarme, 1 = rouge,
2 = vert pendant le fonctionnement normal et rouge pendant une condition d’alarme, même si cette dernière est
masquée par un retard alarme)
grandeur à visualiser pendant le fonctionnement normal
(0 = température ambiance, 1 = point de consigne)
REGULATEUR
différentiel du point de consigne
point de consigne minimum configurable
point de consigne maximum configurable
fonctionnement pour “froid” ou pour “chaud” (0 = pour “froid”)
PROTECTION CHARGE
retard après la dernière mise en marche
retard après le dernier arrêt; il établit aussi le retard après la
mise en marche de l’appareil
PREMIERE ALARME DE TEMPERATURE
seuil pour la première alarme de température; voir aussi le
paramètre A3 (5)
retard première alarme de température
type d’alarme (0 = pas activé, 1 = alarme basse absolu,
2 = alarme haute absolu, 3 = alarme basse relative au point
de consigne, 4 = alarme haute relative au point de consigne)
retard première et seconde alarme de température après la
configuration du point de consigne
SECONDE ALARME DE TEMPERATURE
seuil pour la seconde alarme de température; voir aussi le
paramètre A7 (5)
retard seconde alarme de température
type d’alarme (0 = pas activé, 1 = alarme basse absolu,
2 = alarme haute absolu, 3 = alarme basse relative au point
de consigne, 4 = alarme haute relative au point de consigne)
(1) dépend du paramètre P4
(2) interrompre l'alimentation de l'appareil après
la configuration du paramètre
(3) si le paramètre P0 n’est pas configuré à 6 ou 7 et le
paramètre P1 est configuré à 2, le paramètre P1 est
automatiquement forcé à 1
(4) si le paramètre P0 n’est pas configuré à 6 ou 7 et le
paramètre P4 est configuré à 2 ou 3, le paramètre P4
est automatiquement forcé à 0
(5) si le paramètre P0 est configuré à 0 ... 5, le différentiel
est 2 °C/2 °F; si le paramètre P0 est configuré à 6 ou
7, le différentiel est le 2% de P3 - P2.
Loading...
