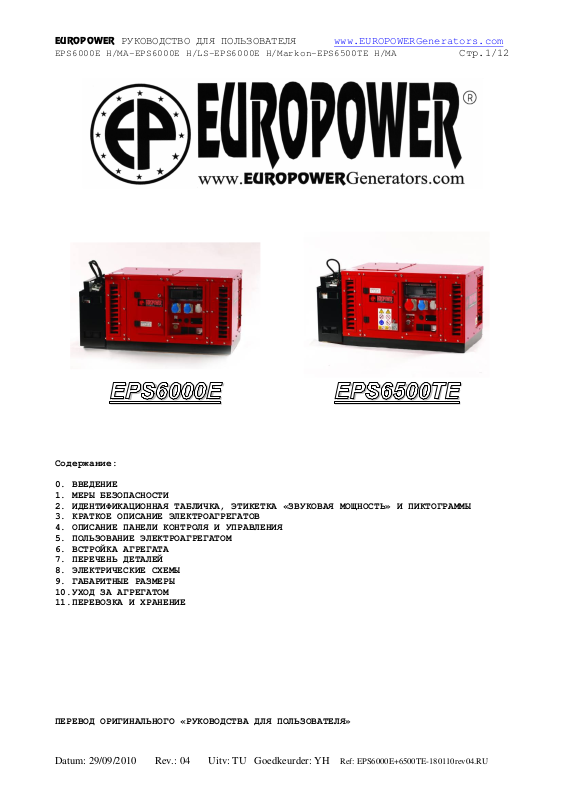

Page 1
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
Стр.1/12
EPS6000E EPS6500TE
Содержание:
0. ВВЕДЕНИЕ
1. МЕРЫ БЕЗОПАСНОСТИ
2. ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА, ЭТИКЕТКА «ЗВУКОВАЯ МОЩНОСТЬ» И ПИКТОГРАММЫ
3. КРАТКОЕ ОПИСАНИЕ ЭЛЕКТРОАГРЕГАТОВ
4. ОПИСАНИЕ ПАНЕЛИ КОНТРОЛЯ И УПРАВЛЕНИЯ
5. ПОЛЬЗОВАНИЕ ЭЛЕКТРОАГРЕГАТОМ
6. ВСТРОЙКА АГРЕГАТА
7. ПЕРЕЧЕНЬ ДЕТАЛЕЙ

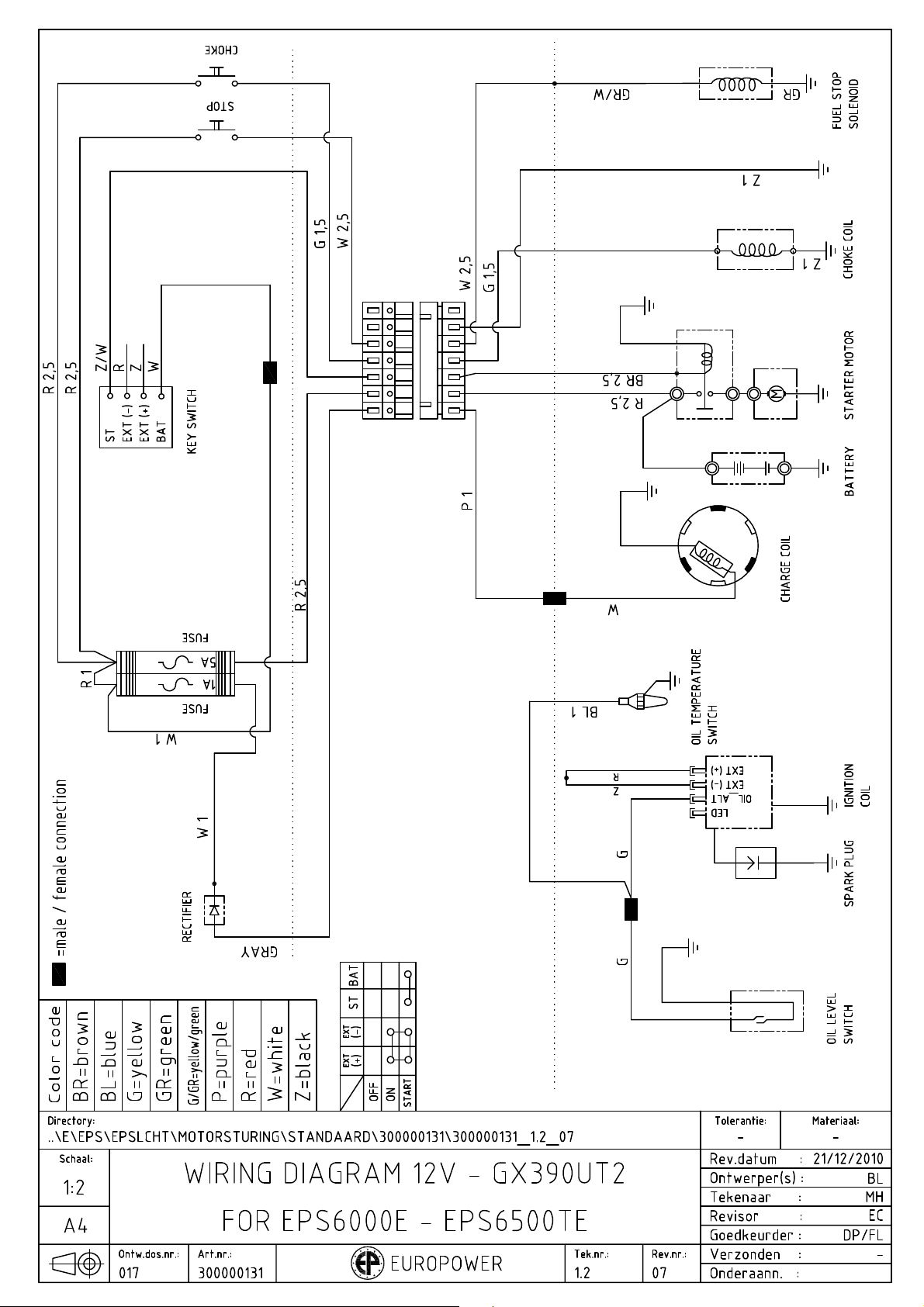

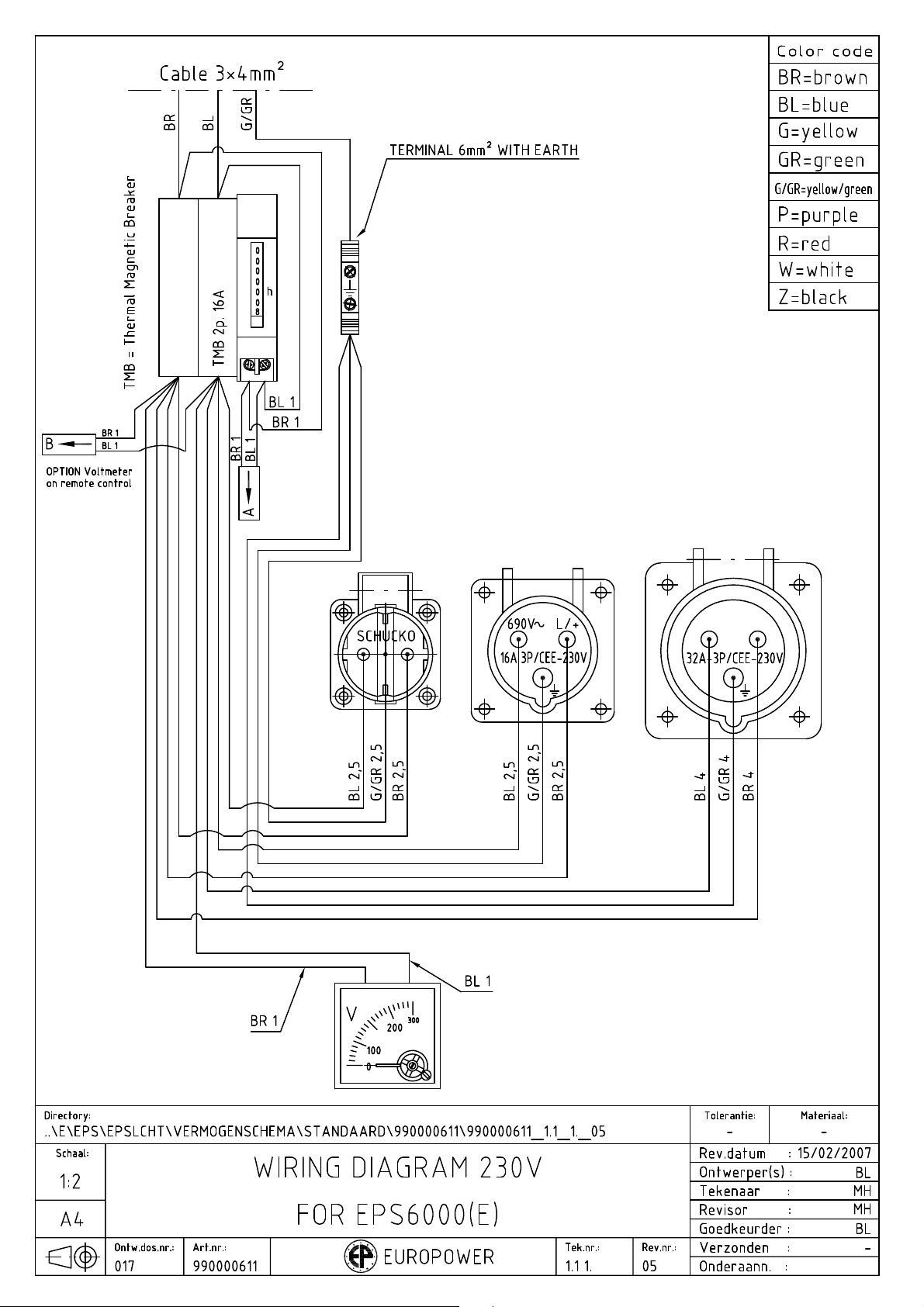

8. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

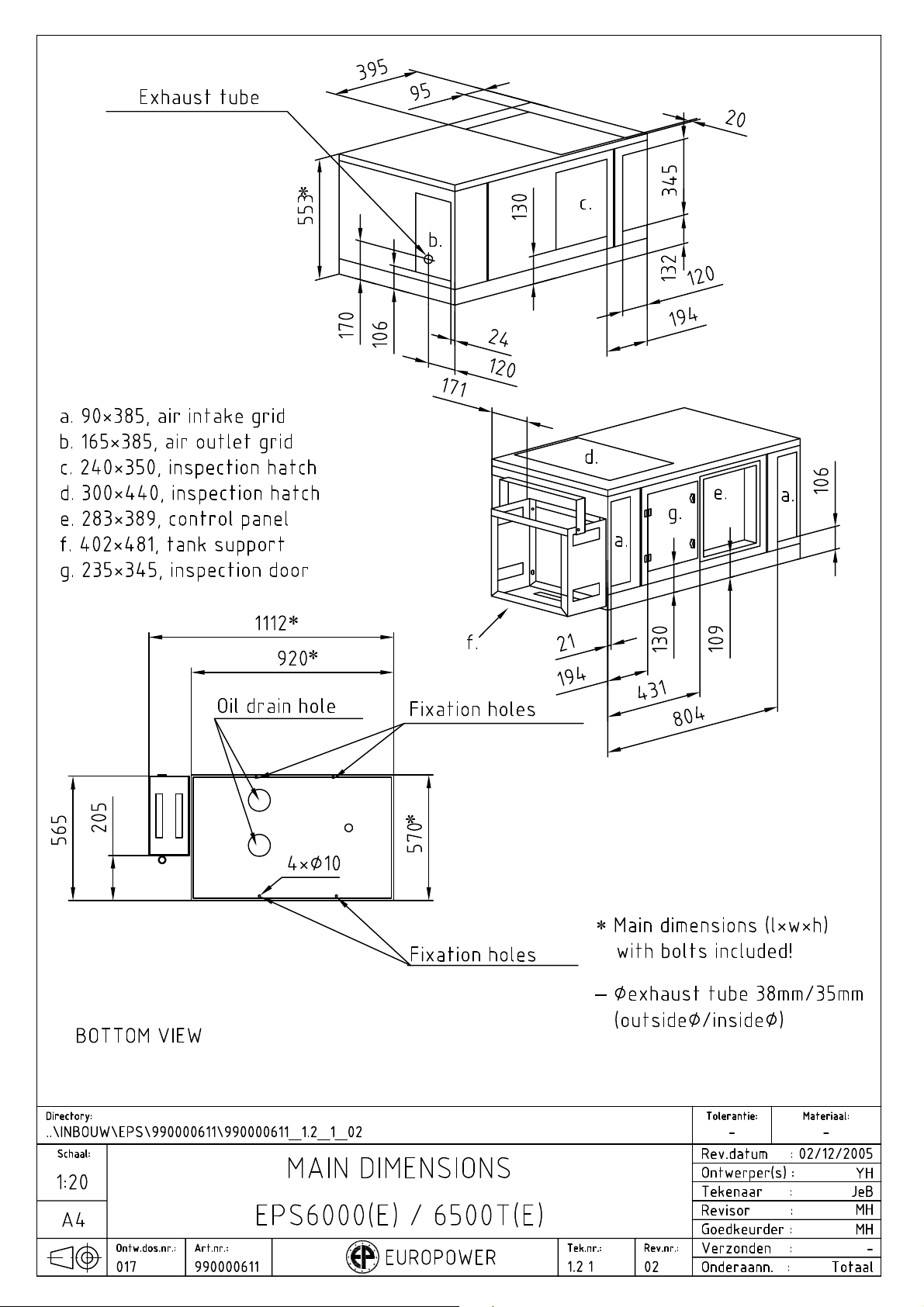

9. ГАБАРИТНЫЕ РАЗМЕРЫ
10.УХОД ЗА АГРЕГАТОМ
11.ПЕРЕВОЗКА И ХРАНЕНИЕ
ПЕРЕВОД ОРИГИНАЛЬНОГО «РУКОВОДСТВА ДЛЯ ПОЛЬЗОВАТЕЛЯ»
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 2
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
0. ВВЕДЕНИЕ
Чтобы наш электроагрегат надёжно прослужил Вам долгие годы, до начала
пользования им внимательно прочитайте это «Руководство».
Сначала прочтите прилагаемые к агрегату Инструкцию по эксплуатации двигателя и
Инструкцию по эксплуатации генератора. В них объясняются работа мотора и
генератора тока, описан необходимый им уход и указаны опасности, вызываемые
неправильной эксплуатацией.
Если у Вас имеются вопросы по этому электроагрегату обращайтесь прямо к нам в
EUROPOWER Generators через Веб-сайт www.europowergenerators.com.
Все технические данные в данном Руководстве относятся к стандартной комплектации
агрегатов типов EPS6000E / EPS6500TE с двигателями Honda GX390. Технические
данные электроагрегатов с дополнительными опциями могут немного отличаться.
Подробную информацию по этому вопросу Вы можете получить у Вашего дилера.
1. МЕРЫ БЕЗОПАСНОСТИ
• Не вскрывайте агрегат, не производите на нём никаких работ и не
используйте его, пока не прочтёте очень внимательно это «РУКОВОДСТВО ДЛЯ
ПОЛЬЗОВАТЕЛЯ». Несоблюдение этого может привести к травмам персонала и
повреждению оборудования. Если что-то осталось для Вас непонятным в этом
РУКОВОДСТВЕ, проконсультируйтесь с нашим авторизованным дилером.
• При работе располагайте агрегат на ровной поверхности. Чрезмерный наклон
агрегата может вызвать вытекание топлива из него.
Во время работы размещайте агрегат не ближе 1м от другого оборудования и
строительных конструкций.
Не допускайте детей и животных близко к работающему агрегату.
• Бензин легко воспламеняется и при определённых условиях становится
взрывоопасным.
Заправляйте агрегат топливом только при остановленном двигателе и в хорошо
вентилируемом помещении.
Не курите, не пользуйтесь открытым огнём и не допускайте появления любых
искр при заправке агрегата топливом и вблизи мест его хранения.
Если топливо пролилось - немедленно вытрите его.
• Если Вы решите использовать бензин с добавкой спирта, убедитесь, что его
октановое число не ниже, чем предписано EUROPOWER. Существует два сорта
такого бензина: один содержит этанол, а другой метанол. Не применяйте
бензин, содержащий добавку более 10% этанола. Не применяйте бензин с
метанолом (метилом или древесным спиртом), если в нём отсутствуют
ингибиторы коррозии и растворители для метанола либо их содержание
превышает 5%.
• Повреждение системы снабжения двигателя топливом или ухудшение его работы
из-за применения бензина с добавкой спирта не подпадает под действие
гарантии! EUROPOWER не разрешает использование бензина с добавкой
метанола, поскольку свидетельств о его безвредности для двигателя
недостаточно.
• Перед покупкой бензина в незнакомом месте выясните, не содержит ли этот
бензин добавки спирта. Если содержит, запросите информацию о виде спирта и
его процентном содержании. Если Вы заметите какие-либо неблагоприятные
признаки в работе двигателя при использовании купленного Вами бензина,
который содержит или, по Вашему мнению, может содержать добавку спирта,
перейдите на использование бензина, который, как Вы уверены, спирта не
содержит.
• Используйте автомобильный бензин с октановым числом не ниже 86 или
расчётным октановым числом не ниже 91. Для уменьшения нагара на стенках
камеры сгорания двигателя желательно применять бензин без присадок свинца.
Стр.2/12
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 3
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
• Производимые нами электроагрегаты имеют код степени их защиты оболочкой не
ниже IP23 по стандарту Европейского Союза EN60529, которая допускает их
использование на открытом воздухе при дожде, падающем под углом не более
60° к вертикали. Не допускается пользование агрегатом при снегопаде и во
взрывоопасных помещениях!
• При неправильном использовании электроагрегат может вызвать поражение
электрическим током. Не обслуживайте работающий агрегат с мокрыми руками.
• Подключение электроагрегата к сети здания в качестве источника аварийного
или резервного электроснабжения должно быть выполнено квалифицированным
специалистом и в соответствии с требованиями действующих норм.
Не подсоединяйте агрегат к электрической сети общего пользования или иным
источникам тока. При неправильном подключении вырабатываемый агрегатом ток
может попасть в общую сеть, что для работающих на ней грозит поражением
током. Кроме того, после восстановления напряжения в общей сети агрегат
может взорваться, загореться или вызвать загорание в электросети здания.
• При работе агрегата его глушитель сильно нагревается и остаётся горячим
ещё некоторое время после остановки двигателя.
Во избежание ожогов не касайтесь горячего глушителя.
Перед установкой агрегата на хранение внутри помещения дайте двигателю
остыть.
Во избежание ожогов обращайте внимание на предупреждающие эмблемы
безопасности - пиктограммы, расположенные на агрегате.
• При перемещении агрегата вручную учитывайте максимальную нагрузку на
одного человека, допускаемую нормами безопасности.
• Работайте только в хорошо вентилируемых помещениях. Недостаточное охлажде-
ние и/или вентиляция могут привести к перегреву агрегата и его серьёзным
повреждениям. Выхлопные газы двигателя содержат ядовитую окись углерода
(«угарный газ»).
• Не допускайте работы агрегата, когда с двигателя или генератора сняты
защитные ограждения.
• Не носите свободной одежды вблизи работающего агрегата.
• Доверьте уход за агрегатом квалифицированным специалистам.
Например,согласно требованиям ст. 233 AREI - бельгийских «Общих правил
выполнения работ на электроустановках» - такое обслуживание
электроагрегатов может выполняться только «предупреждёнными лицами» с
профессинальным кодом ВА4 или «уполномоченными лицами» с профессиональным
кодом ВА5. Аналогичные правила существуют и в других странах. В любом
случае должны выполняться наиболее строгие требования местного правового
регулирования.
• Никогда не выполняйте каких-либо операций по уходу за агрегатом во время
его работы.
• Не подключайте к агрегату электрическую нагрузку мощности большей, чем
указано на его идентификационной табличке. Это может его серьёзно
повредить.
• Будьте предельно осторожны при подключении сварочных аппаратов к любому
электроагрегату. Эти аппараты могут вызвать повреждения генератора Вашего
агрегата. Всегда проконсультируйтесь сначала со специалистом EUROPOWER,
соответствует ли мощность Вашего агрегата потребностям этого сварочного
аппарата.
•
Прежде, чем использовать Ваш агрегат для питания электронных приборов
(компьютера, радиоприёмника, телевизора, аппарата для сварного соединения
пластмассовых труб и т.п.), всегда посоветуйтесь сначала со специалистом
EUROPOWER. С некоторыми типами генераторов электронные приборы не работают
или могут даже быть повреждены. Наиболее подходят для питания электронного
оборудования генераторы с низкой гармонической дисторсией (малым
отклонением реального профиля тока от идеальной синусоидальной формы).
Стр.3/12
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 4
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
2. ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА, ЭТИКЕТКА «ЗВУКОВАЯ МОЩНОСТЬ» И ПИКТОГРАММЫ
Стр.4/12

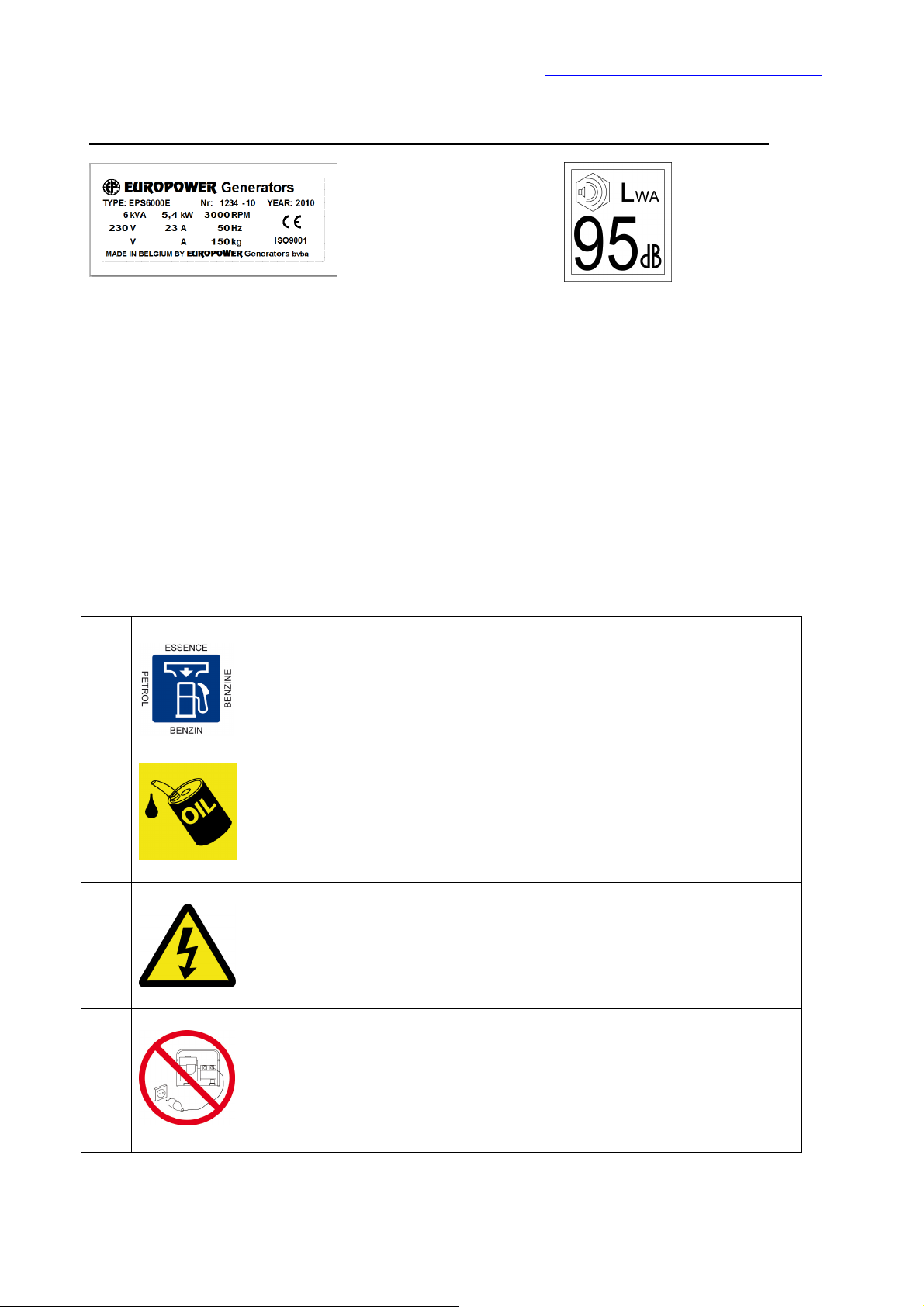

2.1. Здесь приведены примеры маркировочной таблички агрегатов фирмы EUROPOWER и
этикетки «Звуковая мощность». Маркировочная табличка прикреплена на каждом нашем
изделии и содержит важнейшие данные о конкретном агрегате. Наличие эмблемы «СЕ»
свидетельствует о соответствии данного агрегата «Общим нормам безопасности
оборудования» Европейского Союза. А этикетка «Звуковая мощность», показывающая
уровень шумности работы агрегата, устанавливается только на тех агрегатах,
которые соответствуют требованиям Европейских норм защиты от шума 2000/14/EC.
Дополнительную информацию по этому вопросу Вы найдёте в технической документации
EUROPOWER или на нашем веб-сайте www.europowergenerators.com.

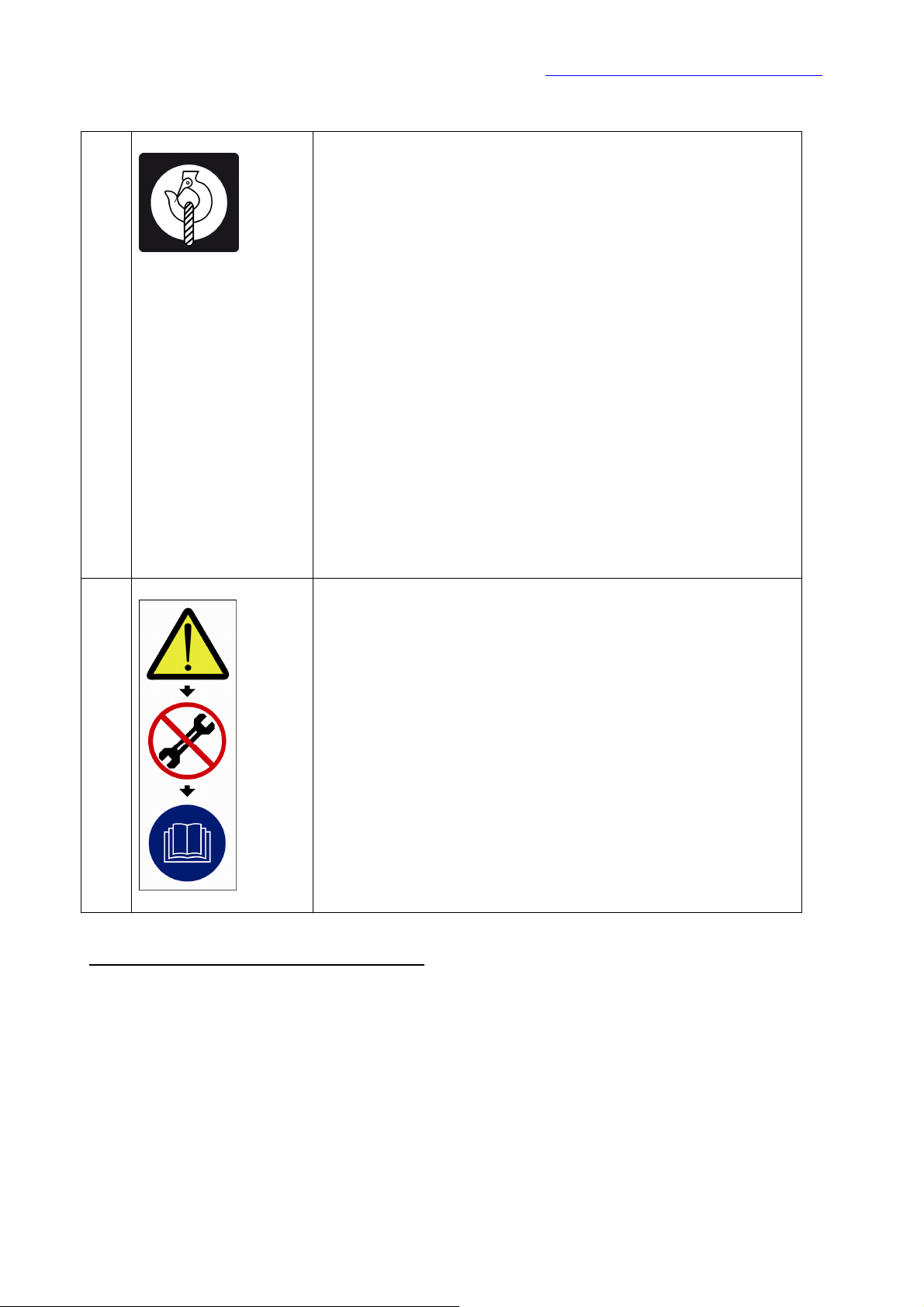

2.2. Пиктограммы:
агрегата и предупреждающие об опасных
только на агрегатах с определёнными опциями или в специфическом исполнении,
поэтому на агрегатах стандартного исполнения некоторые из пиктограмм могут
отсутствовать.
(1)
-
(4) -
это графические этикетки, помогающие при эксплуатации
местах. Некоторые из них применяются
EPSL-EPG_B
Место заливки бензина в бак. Откройте пробку заливной
горловины и проверьте уровень топлива. Аккуратно залейте
топливо, не проливая его. Не заполняйте бак доверху. Условия
использования агрегата могут требовать пониженного уровня
топлива в баке. По окончании заправки надёжно закройте
пробку бака. Пролитое топливо вредит окружающей среде,
если пролилось – сразу вытрите его!
Чтобы залить масло, откройте крышку маслозаливной
горловины или выньте мерный шуп из его отверстия. Аккуратно
залейте масло, не проливая его. Если пролилось – сразу
вытрите его, соблюдая действующие правила и не нанося
ущерба окружающей среде! Не выливайте масло на землю или
в канализацию! По окончании заливки плотно закройте крышку
горловины или установите на место мерный щуп!
(11) -
ОСТОРОЖНО! Опасность поражения электрическим током
(12) -
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Не подсоединяйте агрегат к электрической сети общего
пользования или к каким-либо другим подключённым к ней
установкам. При неправильном подключении вырабатываемый
агрегатом ток может попасть в общую сеть, что для работающих
на ней грозит поражением током. Кроме того, после
восстановления напряжения в общей сети агрегат может
взорваться, загореться или вызвать загорание в электросети
здания.
Ref: EPS6000E+6500TE-180110rev04.RU
Page 5
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
Стр.5/12

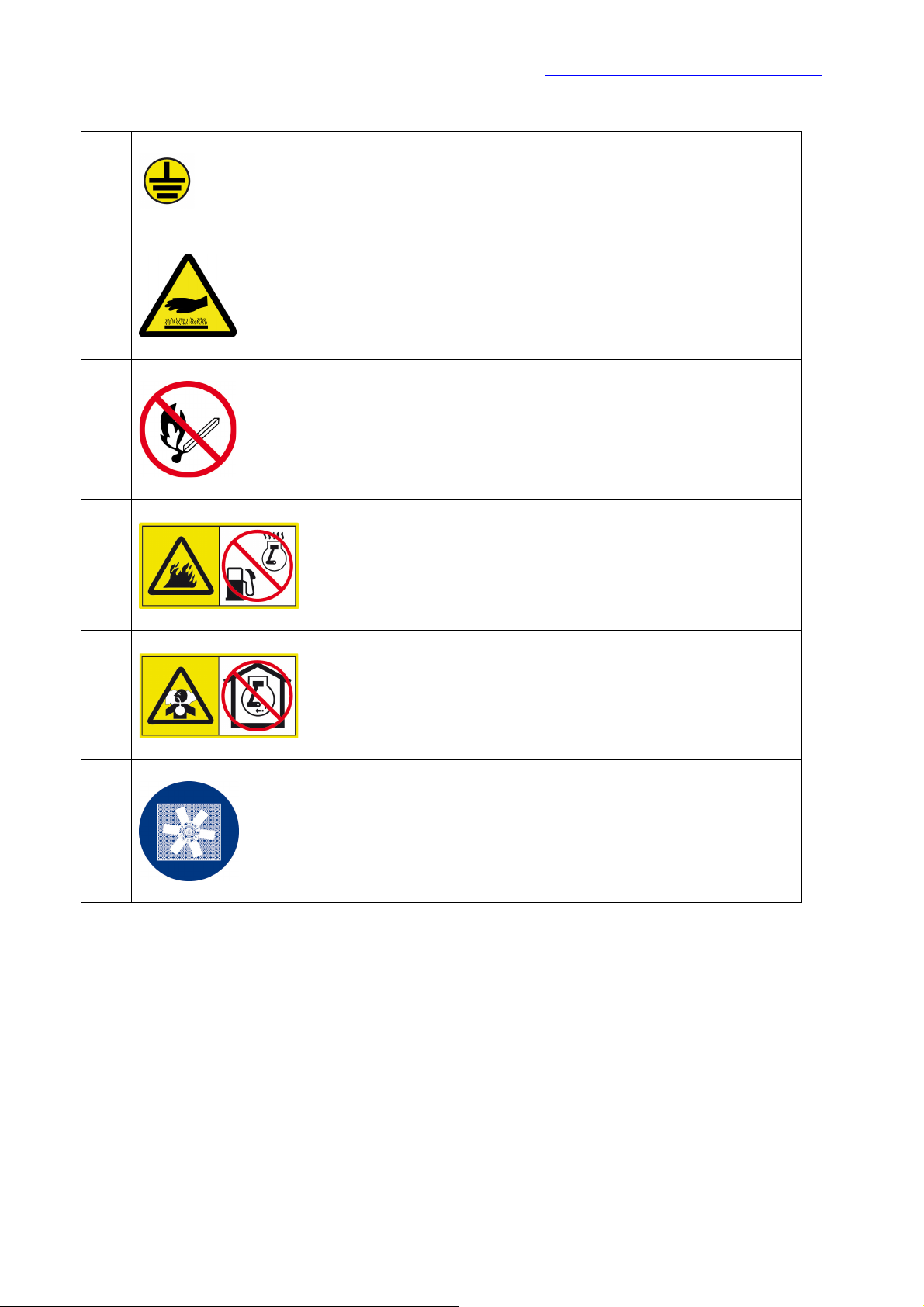

(13) -
Клемма защитного заземления – сюда может быть подсоединён
штырь заземления. Следуйте указаниям настоящего
Руководства по использованию штыря заземления.
(22)
-
ОСТОРОЖНО! Горячая поверхность. Может вызвать ожоги.
Горячий двигатель или его выхлопная система могут вызвать
серьёзные и даже смертельные ожоги. Не выполняйте никаких
работ на работающем или неостывшем агрегате.
(23) -
Не курите, не пользуйтесь открытым огнём, не вызывайте искр
вблизи электроагрегата, топливопроводов, топливного фильтра,
топливного насоса и других возможных увлажнённых топливом
деталей или источников паров топлива.
(24)
-
Топливо очень легко возгорается и взрывоопасно, что может
привести к ожогам и серьёзным травмам при заправке агрегата.
До начала заправки остановите двигатель и дайте ему остыть.
(25)
(26) -
-
Выхлопные газы двигателя содержат ядовитую окись углерода
(«угарный газ») и при вдыхании могут вызвать смерть или
серьёзные осложнения здоровья. Не эксплуатируйте агрегат в
невентилируемых помещениях. Регулярно проверяйте газонепроницаемость соединений деталей выхлопной системы
двигателя.
Вращающиеся детали агрегата могут нанести серьёзные и даже
смертельные травмы. Не допускайте работы агрегата, когда с
него, с генератора или с двигателя сняты защитные ограждения
и решётки.
Следите, чтобы не было препятствий забору и выбросу
охдаждающего агрегат воздуха.
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 6
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
Стр.6/12
(27) -
(28) -
Для подъёма агрегата используйте только грузоподъёмные
устройства, отвечающие требованиям действующих норм
безопасности. Не допускайте резких перегибов подъёмных
строп. Строго запрещается находиться в опасной зоне под
поднимаемым грузом. Не перемещайте груз над людьми или
жилыми территориями. Не оставляйте груз висящим на кране.
Ускорения и торможения поднимаемого груза должны
находиться в допустимых пределах.
Для подъёма тяжёлых грузов пользуйтесь только средствами
достаточной грузоподъёмности, испытанными и допущенными к
эксплуатации согласно действующим нормам безопасности.
Подъёмные крюки, петли, серьги и т.п. не должны иметь
деформаций и должны воспринимать усилия, действующие
только вдоль расчётной линии стропа.
Допускаемая грузоподъёмность крана сильно снижается, если
усилия направлены под углом к весу поднимаемого объекта.
Для наибольшей безопасности и эффективности работы
подъёмного оборудования все стропы должны располагаться
возможно ближе к вертикали.
Размещайте кран так, чтобы груз перемещался вертикально.
Если такое расположение крана невозможно, примите меры,
чтобы груз не тащился по основанию. Можно, например,
использовать для подъёма два крана одновременно,
расположенных так, чтобы угол перемещания груза каждого из
них составлял не более 30° с вертикалью.
ВНИМАНИЕ! Перед выполнением технического обслуживания
агрегата ознакомьтесь с Руководствами по использованию и
обслуживанию двигателя и генератора тока. Неправильное
техническое обслуживание или неустранение выявленной
неисправности может привести к аварии агрегата, ведущей к
серьёзным и даже смертельным травмам.
Соблюдайте рекомендации по проверке компонентов агрегата и
сроки их технического обслуживания согласно Руководствам по
использованию и обслуживанию двигателя и генератора тока.
3. КРАТКОЕ ОПИСАНИЕ ЭЛЕКТРОАГРЕГАТОВ
Тип: EPS6000E H/LS–EPS6000E H/MA–EPS6000E H/Markon
Мощность: 6кВА макс., 5.4кВА непрерывн. 23A 1x230В
Генератор переменного тока (альтернатор):
Leroy Somer LSA36L7, Mecc Alte S16F-150/A или Markon SL105F
Двигатель: HONDA GX390 1-цилиндровый 389см³, 3000об/мин, с воздушн. охлаждением
Вес: 150кГ
Тип: EPS6500TE H/MA
Мощность: 7кВА макс., 6,5кВА непрерывн. 8A 3х400В /4кВА макс. 18А 1x230В
Генератор переменного тока (альтернатор): Mecc Alte T16F-160/A
Двигатель: HONDA GX390 1-цилиндровый 389см³, 3000об/мин, с воздушн. охлаждением
Вес: 150кГ
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 7
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
ВСЕ ТИПЫ:
Частота тока: 50 Гц
Ёмкость топливного бака: 20 литров
Габаритные размеры: дл = 110см (92см без бака), шир = 56см, выс = 56см
Звуковая мощность: LwA 87 (см. также EС-сертификаты соответствия IIA «Замеренная
звуковая мощность агрегата» и «Гарантируемая звуковая мощность агрегата»)
Основными компонентами данного электроагрегата являются: двигатель HONDA GX390 с
воздушным охлаждением (3000об/мин), генератор переменного тока (альтернатор),
панель контроля и управления, шумопоглащающий капот и шасси.
Подробные технические данные о двигателе и генераторе содержатся в Инструкциях
по их эксплуатации, прилагаемых к каждому агрегату.
Описание панели контроля и управления приведено в разделе 4.

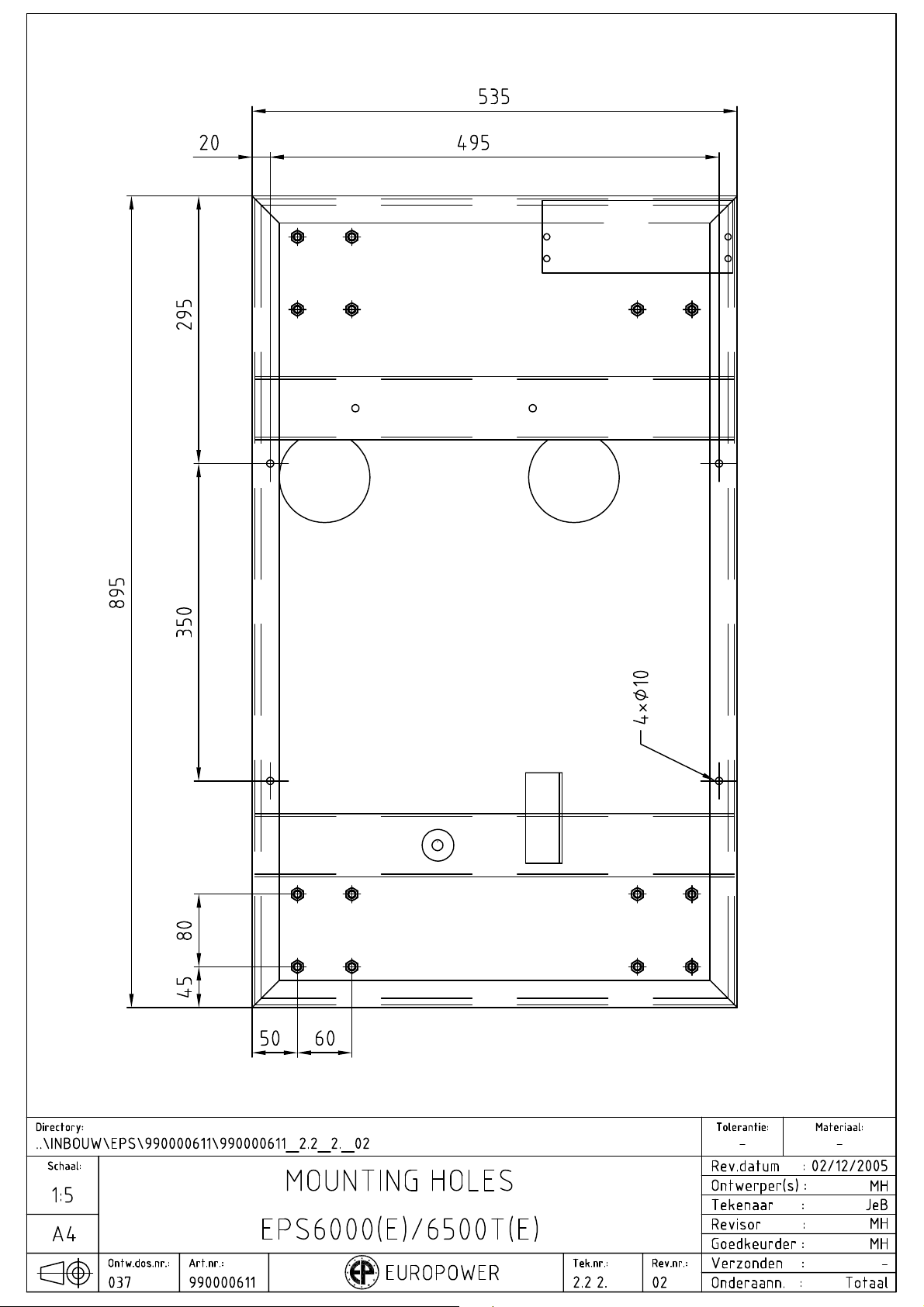

На шасси предусмотрены четыре отверстия для постоянного крепления агрегата на
основании и площадка для крепления аккумулятора. В днище шасси имеется отверстие
для доступа к пробке для слива масла из картера двигателя.
На шумопоглащающем капоте размещены : для выполнения плановых работ по обслуживанию агрегата - лючок в крышке, лючок в боковой стенке со стороны выхлопа,
дверца с 2 замками в боковой стенке со стороны панели контроля и управления;
панель контроля и управления, дверца для обслуживания аккумулятора с 2 замками,
2 решётки отверстий для забора холодного воздуха и решётка для выброса нагретого
воздуха. Через эту решётку выведен наружу и выпускной патрубок глушителя.

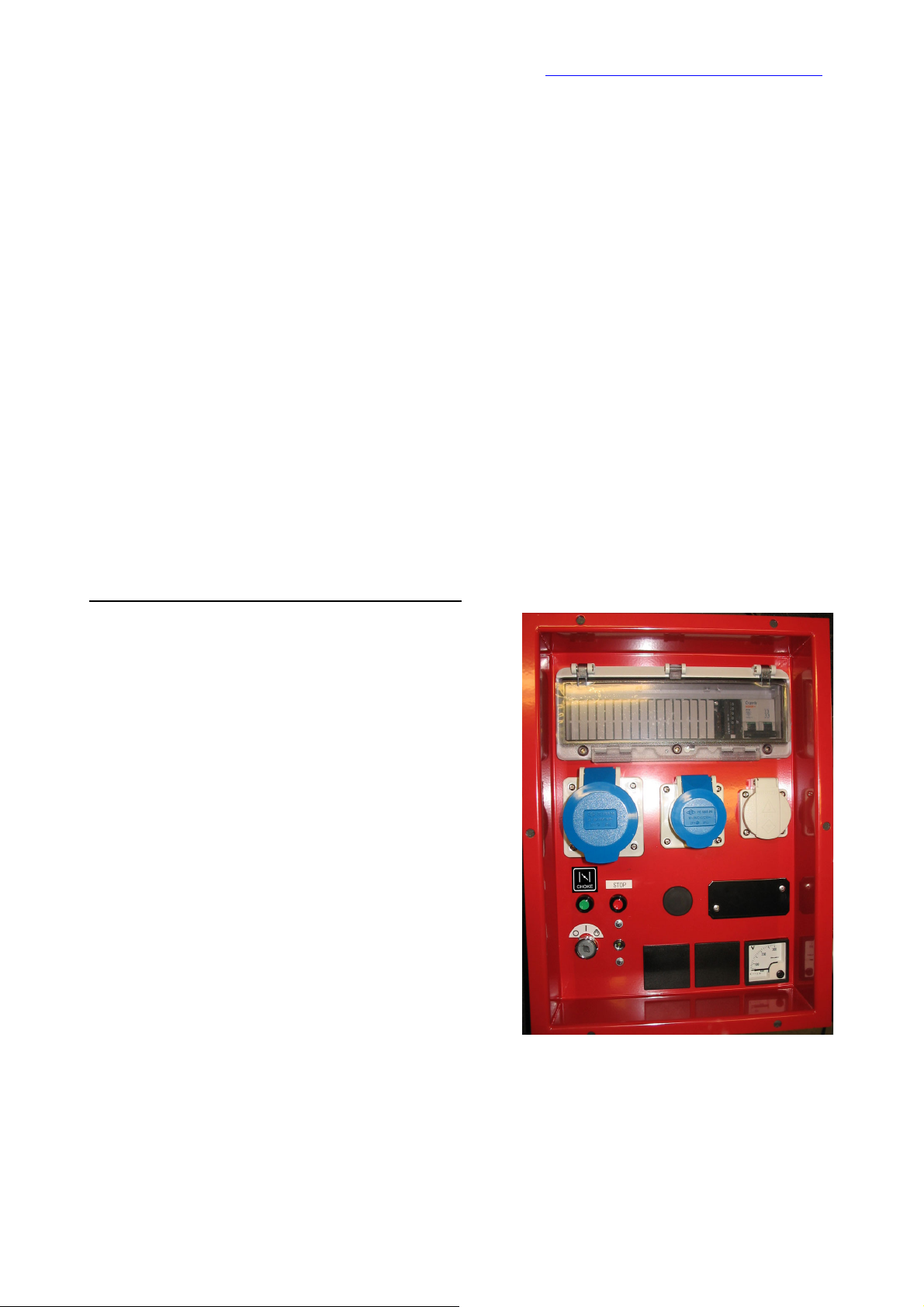

4. ОПИСАНИЕ ПАНЕЛИ КОНТРОЛЯ И УПРАВЛЕНИЯ
На панели контроля и управления
электроагрегатов типов EPS6000E и EPS6500TE
расположены:
- ключ-переключатель положений контактов
стартера 0 = ВЫКЛЮЧЕН / 1 = ВКЛЮЧЁН /
СТАРТ
- красная кнопка нормальной остановки
агрегата
- зелёная кпопка управления воздушной
заслонкой при пуске агрегата
- предохранитель электрической цепи
стартера
- вольтметр
- термо-магнитный предохранитель
- счётчик отработанных моточасов
- 3 раздаточных устройства
На панели контроля и управления (кроме
агрегатов EPS6000E/MARKON) предусмотрено
свободное место для опционной установки:
- 1 амперметра
- реле автоматической защиты агрегата от
пробоя изоляции
- кнопки аварийной остановки агрегата
- соединительного штеккера ( с 10 штырьками) для подключения или автомати-
ческой системы пуска/остановки агрегата при отключении / восстановлении
напряжения во внешней сети (чёрная пластина-заглушка) или устройства
дистанционного управления агрегатом
Стр.7/12
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 8
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
5. ПОЛЬЗОВАНИЕ ЭЛЕКТРОАГРЕГАТОМ
5.1 Пуск двигателя:
- проверьте уровень масла
- проверьте уровень топлива
- проверьте, открыт ли топливный кран, находящийся за дверцей для
обслуживания аккумулятора
- эти агрегаты снабжёны электромагнитом для прикрытия воздушной заслонки при
пуске двигателя: если двигатель холодный - нажмите зелёную кнопку на
панели контроля и управления
Стр.8/12
- запустите двигатель поворотом ключа стартера по часовой стрелке до упора
- до подключения нагрузки дайте двигателю поработать пару минут, чтобы он
прогрелся
5.2. Подключение нагрузки :
- допускаемые для данного электроагрегата мощности подключаемой нагрузки и
наибольшую силу тока можно прочесть на его маркировочной табличке
- в случае электрической перегрузки термо-магнитный предохранитель на панели
контроля и управления через некоторое время сработает и отключит нагрузку;
в этом случае проверьте величину подключённой нагрузки, при необходимости
уменьшите её и снова включите термо-магнитный предохранитель нажатием его
кнопки
- в случае короткого замыкания термо-магнитный предохранитель сработает
немедленно! Выясните и устраните причину короткого замыкания и только
после этого включите предохранитель снова.
5.3. Остановка двигателя :
- перед остановкой агрегата дайте двигателю поработать пару минут без
нагрузки, чтобы он остыл;
- остановите двигатель нажатием на красную кнопку нормальной остановки
агрегата. НЕЛЬЗЯ останавливать двигатель поворотом ключа стартера.
5.4. Охлаждение агрегата :
- следите за тем, чтобы не было препятствий походу свежего воздуха через
заборные решётки для охлаждения двигателя и генератора
- следите за тем, чтобы не было препятствий выбросу нагретого в агрегате
воздуха и удалению выхлопных газов;
- не допускайте работы агрегата в замкнутом помещении!
5.5. Защитные устройства :
- двигатель : автоматическая остановка двигателя при недостаточном уровне
масла или при избыточной температуре масла;
- генератор : термо-магнитный предохранитель-размыкатель цепи.
5.6. Уход за агрегатом (см. также раздел 10) :
- все детали и точки агрегата, требующие обслуживания или замены (воздушный
фильтр, пробка для слива масла, пробка маслозаливной горловины, топливный
фильтр, крышка клапанной коробки и свеча двигателя), имеют удобный доступ.
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 9
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
Операции по периодическому уходу за двигателем указаны в Инструкции по его
эксплуатации. Если двигатель или генератор требуют ремонта - свяжитесь со
своим дилером.
5.7. Указания по технике безопасности для пользователей:

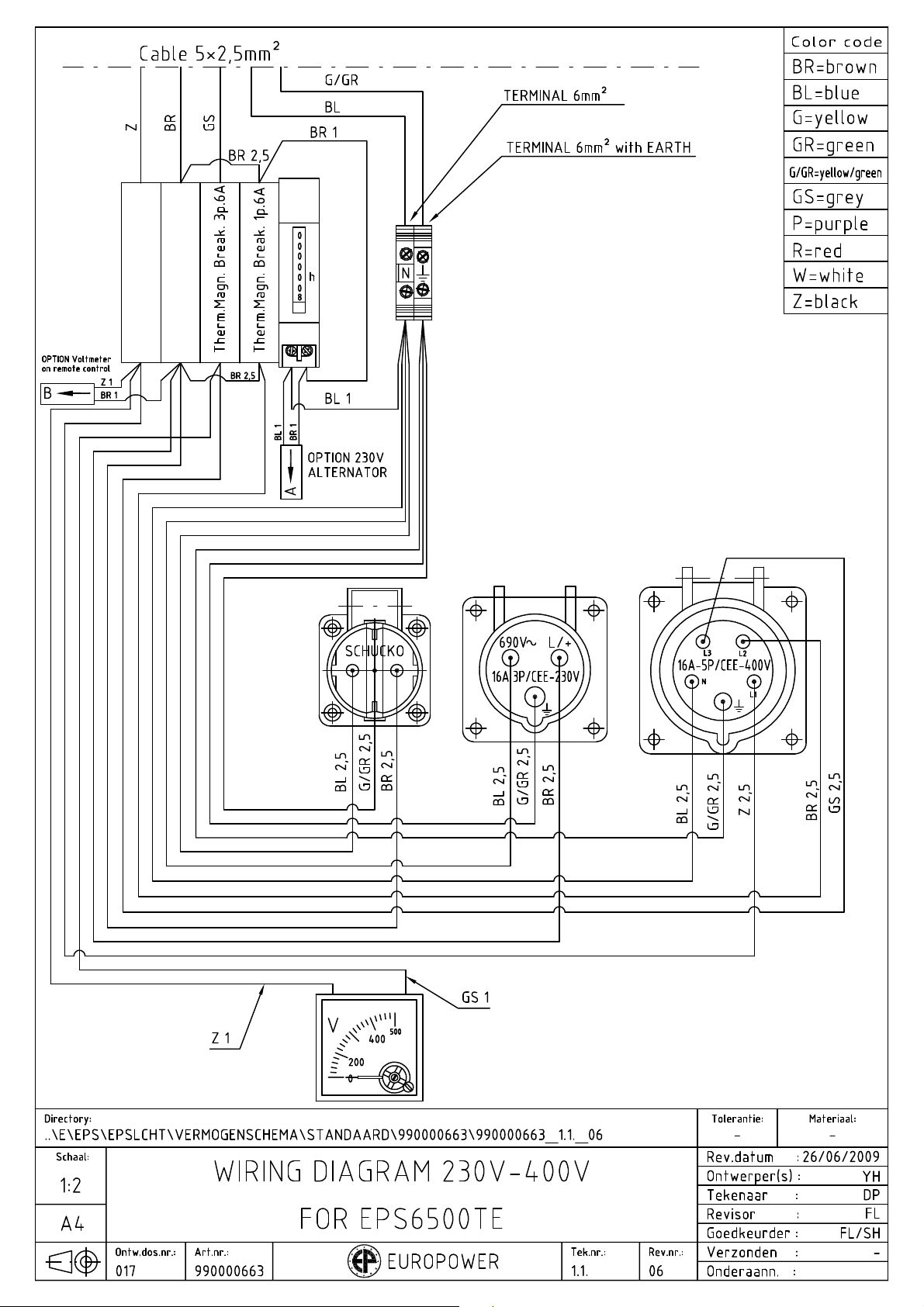

Электрические соединения наших агрегатов EPS6000E и EPS6500TE в стандартном
исполнении выполнены по IU-системе (т.н. изолированной схеме без
заземления). Это означает, что к агрегату одновременно может быть
подключено не более одной нагрузки, имеющей заземление (класса защиты 1 по
западно-европейской классификации). Количество (но не суммарная
мощность!)одновременно подключаемых нагрузок «с двойной изоляцией» (класса
защиты 2 по западно-европейской классификации), которые можно узнать по
пиктограмме «квадрат в квадрате» на их корпусе, не ограничено.
Проконсультируйтесь с Вашим дилером о предписаниях норм по специфическому
составу Ваших токоприёмников.
Чтобы обеспечить надёжное срабатывание термомагнитного предохранителя в
случае короткого замыкания в сети, соотношение длины и сечения применяемых
для подключения нагрузки кабелей должно соответствовать нормируемым
требованиям страны использования агрегата. В качестве опций возможна
установка на агрегате защиты от пробоя изоляции или от утечки тока в землю.
Таблица: Требуемое Нормами Европейского Союза минимальное сечение (кв.мм)
соединительных кабелей в зависимости от их длины (м) и силы проходящего
тока (А)
Длина кабеля Длина кабеля Длина кабеля
Сила тока,А 0 до 50 метров > 50 до 100 метров > 100 до 150 метров
6 1.5мм² 1.5мм² 2.5мм²
8 1.5мм² 2.5мм² 4мм²
10 2.5мм² 4мм² 6мм²
12 2.5мм² 6мм² 10мм²
16 2.5мм² 10мм² 10мм²
18 4мм² 10мм² 10мм²
24 4мм² 10мм² 16мм²
26 6мм² 16мм² 16мм²
36 6мм² 25мм² 25мм²
50 10мм² 25мм² 35мм²
6. ВСТРОЙКА АГРЕГАТА
Проконсультируйтесь по этому вопросу с Вашим дилером или непосредственно с
предприятием EUROPOWER Generators.
Стр.9/12
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 10
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
полузаглублённый контактный разъём типа СЕЕ с тремя гнёздами на ток 32А 230В,
полузаглублённый контактный разъём типа СЕЕ с пятью гнёздами на ток 16А 400В,
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
Стр.10/12
7. ПЕРЕЧЕНЬ ДЕТАЛЕЙ
Данный перечень относится к стандартному исполнению агрегатов рассматриваемых
типов. В агрегатах с дополнительными опциями (например, с блоком защиты от
пробоя изоляции, с дистанционным управлением, с системой автоматического пускаостанова двигателя и др.) могут иметь место некоторые отличия! За информацией о
деталях для агрегатов с опциями обращайтесь к Вашему дилеру.
Кодовый номер детали Наименование детали
7.1. ЭЛЕКТРОАГРЕГАТ
113000002 ось вентилятора дет. А100 для агрегатов EPS6000E H/MA–EPS6500TE H/MA
113000003 ось вентилятора поз. А100 для агрегатов EPS6000E H/LS-EPS6000E H/Markon
120000050 амортизатор типа А 50/40 с резьбой М10х28 (для генераторов агрегатов
EPS6000E H/MA-EPS6000E H/LS-EPS6500TE H/MA
120001010 амортизатор типа В 30/30 с резьбой М8х21 (для генераторов EPS6000E H/Markon)
120001043 амортизатор типа В 40/30 с резьбой М8х23 (для двигателей)
130000030 бензопровод диаметром 6мм
170000001 аккумуляторная батарея напряжением 12В ёмкостью 18Амп.час
170001502 глушитель в сборе
199000096 канистра 20л
199000097 зажим крепления бензопровода на канистре
199000098 каркас для крепления канистры
199000506 комплект деталей капота для агрегатов EPS6000E и EPS6500TE
201000007 альтернатор LEROY SOMER LSA36L7 6,5кВA 230В SAEJ609b для EPS6000E H/LS
202000006 альтернатор MECC ALTE S16F-150/A 6кВA 230В SAEJ609b для EPS6000E H/MA
202000106 альтернатор MECC ALTE T16F-160/A 6,5кВA 230/400В SAEJ609b для EPS6000ТE H/MA
222000006 альтернатор MARKON SL105F 6кВA+AVR SAEJ609b с автоматической регулировкой
напряжения для агрегатов EPS6000E H/MARKON
202000106 альтернатор MECC ALTE типа T16F-160/A мощностью 6,5кВA напряжением 230/400В
(для агрегатов EPS6000ТE H/MA) – размеры присоединение к двигателю SAEJ609b
300000131 двигатель в сборе HONDA GX390 VXE4 13л.с. SAEJ609b 3000об/мин
910000018
910000026 штанга длиной 210мм с резьбой М6 для крепления аккумулятора
910000189
914060010
914060020
А100 крыльчатка вентилятора генератора
7.2. ПАНЕЛЬ КОНТРОЛЯ И УПРАВЛЕНИЯ
110000010 пластина-заглушка размером 48Х48мм
170000043 держатель для предохранителей
170000044 плавкий предохранитель на ток 1А для дет. 170000200
170000047 плавкий предохранитель на ток 5А для дет. 170000200
174000013 дверца на шарнирах шириной 12 модулей с перфорированным профилем «DIN-rail»
180000000 штепсельная розетка с заземлением «на контуре» (типа «schuko»)
180000001 штепсельная розетка с заземлением «на штыре» («французского» типа)
181000000 клемма для соединения в сборке кабелей сечением 6мм² для EPS6500TE H/MA
181000004 клемма для соединения в сборке кабелей заземления сечением 6мм²
181000006 термо-магн. предохранитель 1-полюс. на ток 6А характ. «С»– для EPS6500TE H/MA
181001016 термо-магн. предохранитель 2-полюс. на ток 16А характ. «С»– для агрегатов
181003006 термо-магн. предохранитель 3-полюс. на ток 6А характ. «С»– для EPS6500TE H/MA
181005003 вольтметр 0 – 500В для отверстия размером 48*48мм для EPS6500TE H/MA
181005004 вольтметр 0 – 300В АС для крепления на DIN-профиле для EPS6000E/Markon
181005005 вольтметр 0 – 300В для отверстия 48*48мм для EPS6000E H/MA-EPS6000E H/LS
181030316 полузаглублённый контактный разъём типа СЕЕ с тремя гнёздами на ток 16А 230В
181030332
181030516
183000010 счётчик моточасов на напряжение 230В с креплением на DIN-профиле
алюминиевый U-образный профиль длиной 210мм для крепления аккумулятора
шасси агрегатов EPS6000E H/MA-EPS6000E H/LS-EPS6500TE H/MA
шасси агрегатов EPS6000E H/Markon
панель контроля и управления (в комплекте) для агрегатов EPS6000E
панель контроля и управления (в комплекте) для агрегатов EPS6500TE
EPS6000E H/MA-EPS6000E H/LS-EPS6000E H/Markon
для агрегатов EPS6000E H/MA-EPS6000E H/LS-EPS6000E H/Markon
для агрегатов EPS6500TE H/MA
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 11
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
Стр.11/12
7.3. ЗАМЕНЯЕМЫЕ ДЕТАЛИ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ АГРЕГАТА
130000014 топливный фильтр для установки на бензопроводах диаметром 5мм
398000390 очищающий элемент воздушного фильтра
390700056 щётки и щёткодержатель для агрегатов EPS6500TE H/MA
-- щётки для агрегатов EPS6000E H/Markon
А004 свеча зажигания
А022 прокладка уплотнения крышки клапанной коробки двигателя GX390
8. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
См. электрические схемы в Инструкциях по эксплуатации двигателя и эксплуатации
генератора и электрические схемы EUROPOWER,прилагаемые к данному Руководству.
9. ГАБАРИТНЫЕ РАЗМЕРЫ
См. прилагаемые чертежи.
10. УХОД ЗА АГРЕГАТОМ
10.1. Генератор переменного тока:
Все однофазные (1*230В) генераторы этих агрегатов (кроме генераторов Markon) бесщёточные и не требуют специального технического обслуживания. Достаточно
одновременно с регламентным техническим обслуживанием двигателя осматривать
видимые детали генератора и проверять одновременно состояние подшипника ротора
генератора!
Все трёхфазные (3*400В) агрегаты тоже не требуют специального технического
обслуживания, за исключением контроля угольных щёток в агрегатах EPS6000E
H/Markon и EPS6500TE H/MA. В агрегатах со щётками достаточно одновременно с
регламентным техническим обслуживанием двигателя осматривать видимые детали
генератора и одновременно проверять состояние подшипника ротора генератора и
состояние угольных щёток коллектора. Расчётный срок службы щёток составляет 2500
– 3000 рабочих часов.
10.2. Двигатель:
Периодичность регламентного технического обслуживания двигателя указана в
Инструкции по его эксплуатации.
Обратите внимание : при выпуске агрегата с предприятия его двигатель заправлен
маслом типа вязкости 15W40, предназначенным для использования при температурах
не ниже минус 10°C. Качество масел по эксплуатационным свойствам должно быть не
ниже API SJ/CF-4.
Для эксплуатации агрегата при температуре окружающей среды до –20°С следует
применять масло вязкости 10W40, а при температуре до –30°С - масло вязкости
5W40.
Качество этих масел по эксплуатационным свойствам должно быть также не ниже API
SJ/CF-4.
11. ПЕРЕВОЗКА И ХРАНЕНИЕ
Чтобы топливо не вылилось из агрегата при его перевозке или временном хранении,
агрегат должен в это время находиться в близком к вертикали нормальном рабочем
положении, а переключатель положений ключа его стартера стоять в положении «OFF
– ВЫКЛЮЧЕН».
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 12
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS6000E H/MA-EPS6000E H/LS–EPS6000E H/Markon-EPS6500TE H/MA
Стр.12/12
Перед перевозкой агрегата:
• Закройте кран подачи топлива
• Не заполняйте топливный бак до самого верха – уровень топлива не должен
достигать низа заливной горловины.
• Не пользуйтесь агрегатом во время движения транспорта.
• Не допускайте работы агрегата в замкнутом транспортнм средстве и
используйте его в хорошо вентилируемом помещении.
• Предохраняйте агрегат от воздействия прямых солнечных лучей, когда он
находится внутри транспортного средства. При длительном нахождении
агрегата в закрытом транспортном средстве бензин может испаряться из
топливного бака, вызывая опасность взрыва.
• Избегайте длительной езды по плохим дорогам с агрегатом на борту. Если это
неизбежно, слейте заранее топливо из бака.
Перед постановкой агрегата на длительное (более двух месяцев)хранение:
• Выберите для этого помещение с умеренной влажностью и запылённостью.
• Слейте топливо из агрегатов с бензиновым двигателем.
• Слейте топливо из бака в подходящую для бензина ёмкость.
• Установите кран подачи топлива в положение «ON – ОТКРЫТ», вывинтите
сливную пробку поплавковой камеры карбюратора и слейте бензин в подходящую
для этого ёмкость.
• Установите кран подачи топлива в положение «OFF – ЗАКРЫТ» и плотно
закрутите сливную пробку карбюратора.
• ПРЕДУПРЕЖДЕНИЕ
Бензин легко воспламеняется и при определённых обстоятельствах становится
взрывоопасным.
Не курите, не допускайте открытого огня и искр вблизи его местонахождения.
• Вывинтите свечу и залейте в цилиндр по чайной ложке чистого моторного
масла. Проверните несколько раз вал двигателя, чтобы масло распределилось
по поверхности цилиндра(ов), после чего установите свечу(и) на место.
• Снова установите наконечник свечного провода на свечу.
• Замените масло в двигателе.
• Чтобы продлить срок службы аккумулятора, отсоедините его и поставьте на
«капельную» подзарядку.
Datum: 29/09/2010 Rev.: 04 Uitv: TU Goedkeurder: YH
Ref: EPS6000E+6500TE-180110rev04.RU
Page 13
Page 14
Page 15
Page 16
Page 17
Loading...
