EPS400DXE
Содержание:
0. ВВЕДЕНИЕ
1. МЕРЫ БЕЗОПАСНОСТИ
2. МАРКИРОВОЧНАЯ ТАБЛИЧКА, ЭТИКЕТКА «ЗВУКОВАЯ МОЩНОСТЬ» И ПИКТОГРАММЫ
3. КРАТКОЕ ОПИСАНИЕ ЭЛЕКТРОАГРЕГАТОВ

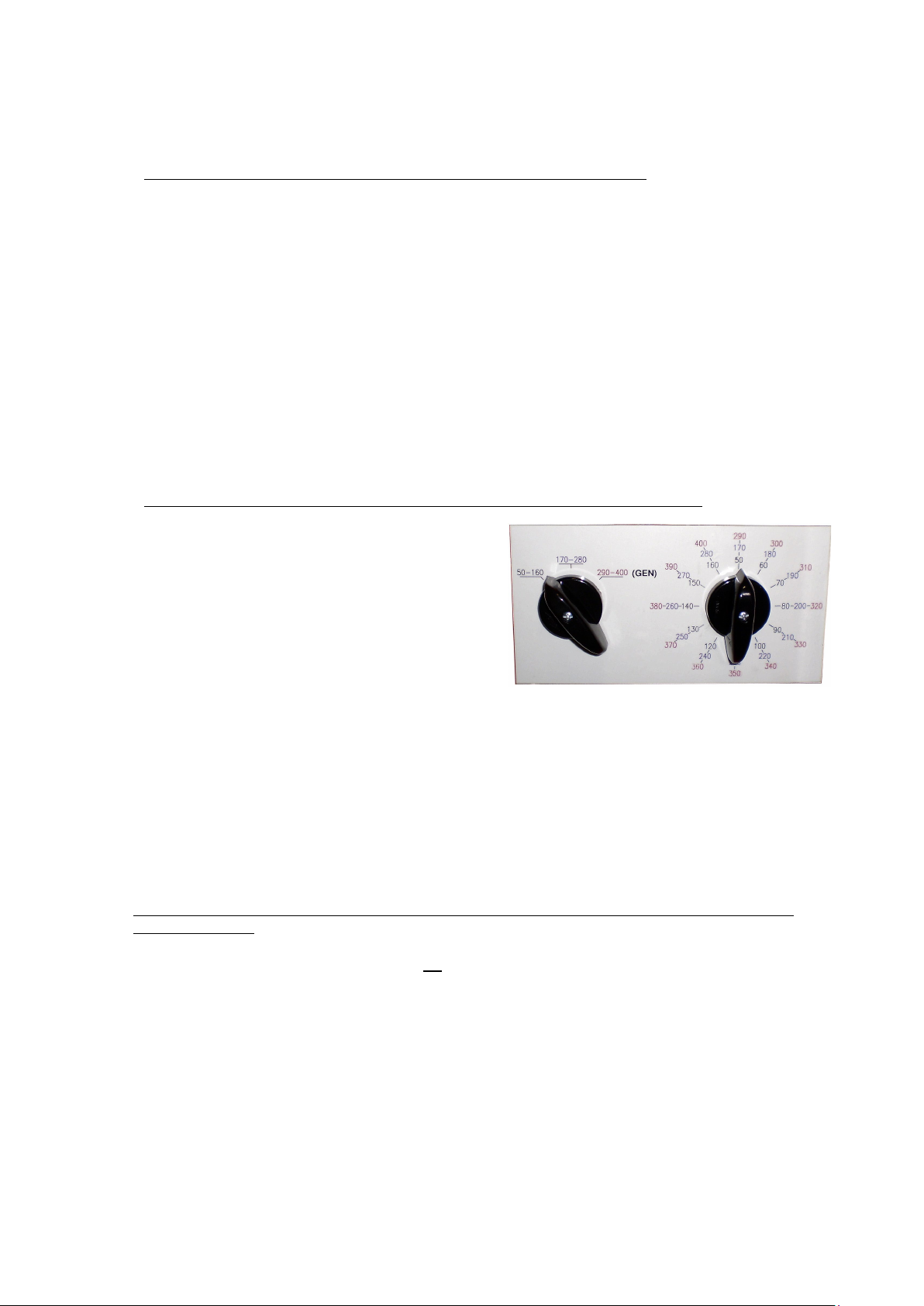

4. ОПИСАНИЕ ПАНЕЛИ КОНТРОЛЯ И УПРАВЛЕНИЯ
5. ПОЛЬЗОВАНИЕ ЭЛЕКТРОАГРЕГАТОМ
6. ВСТРОЙКА АГРЕГАТА
7. ПЕРЕЧЕНЬ ДЕТАЛЕЙ
8. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
9. ГАБАРИТНЫЕ РАЗМЕРЫ
10.УХОД ЗА АГРЕГАТОМ
11.ПЕРЕВОЗКА И ХРАНЕНИЕ
ПЕРЕВОД ОРИГИНАЛЬНОГО «РУКОВОДСТВА ДЛЯ ПОЛЬЗОВАТЕЛЯ»
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Page 2
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS400DXE KU/S Стр.2/12
0. ВВЕДЕНИЕ
Чтобы наш электроагрегат надёжно прослужил Вам долгие годы, до начала
пользования им внимательно прочитайте это «Руководство».
Сначала прочтите прилагаемые к агрегату Инструкцию по эксплуатации двигателя и
Инструкцию по эксплуатации генератора. В них объясняются работа мотора и
генератора тока, описан необходимый им уход и указаны опасности, вызываемые
неправильной эксплуатацией.
Если у Вас имеются вопросы по этому электроагрегату обращайтесь прямо к нам в
EUROPOWER Generators через Веб-сайт www.europowergenerators.com.
Все технические данные в данном Руководстве относятся к стандартной комплектации
агрегатов типа EPS400DXE
электроагрегатов с дополнительными опциями могут немного отличаться.
Подробную информацию по этому вопросу Вы можете получить у Вашего дилера.
1. МЕРЫ БЕЗОПАСНОСТИ
• Не вскрывайте агрегат, не производите на нём никаких работ и не
используйте его, пока не прочтёте очень внимательно это «РУКОВОДСТВО ДЛЯ
ПОЛЬЗОВАТЕЛЯ». Несоблюдение этого может привести к травмам персонала и
повреждению оборудования. Если что-то осталось для Вас непонятным в этом
РУКОВОДСТВЕ, проконсультируйтесь с нашим авторизованным дилером.
• При работе располагайте агрегат на ровной поверхности. Чрезмерный наклон
агрегата может вызвать вытекание топлива из него.
Во время работы размещайте агрегат не ближе 1м от другого оборудования и
строительных конструкций.
Не допускайте детей и животных близко к работающему агрегату.
• Дизельное топливо легко воспламеняется и при определённых условиях
становится взрывоопасным.
Заправляйте агрегат топливом только при остановленном двигателе и в хорошо
вентилируемом помещении.
Не курите, не пользуйтесь открытым огнём и не допускайте появления любых
искр при заправке агрегата топливом и вблизи мест его хранения.
Если топливо пролилось - немедленно вытрите его.
Избегайте частого или длительного контакта топлива с Вашей кожей, не
вдыхайте его паров.
• Используйте автомобильное дизельное топливо (номер 2 по Нормам
Европейского Союза EN590) с кетановым числом не ниже 40 и содержанием серы
не выше 0,5%.
• Производимые нами электроагрегаты имеют код степени их защиты оболочкой не
ниже IP23 по стандарту Европейского Союза EN60529, которая допускает их
использование на открытом воздухе при дожде, падающем под углом не более
60° к вертикали. Не допускается пользование агрегатом при снегопаде и во
взрывоопасных помещениях!
• При неправильном использовании электроагрегат может вызвать поражение
электрическим током. Не обслуживайте работающий агрегат с мокрыми руками.
• Подключение электроагрегата к сети здания в качестве источника аварийного
или резервного электроснабжения должно быть выполнено квалифицированным
специалистом и в соответствии с требованиями действующих норм.
Не подсоединяйте агрегат к электрической сети общего пользования или иным
источникам тока. При неправильном подключении вырабатываемый агрегатом ток
может попасть в общую сеть, что для работающих на ней грозит поражением
током. Кроме того, после восстановления напряжения в общей сети агрегат
может взорваться, загореться или вызвать загорание в электросети здания
с двигателем Kubota V1505. Технические данные
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Page 3
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS400DXE KU/S Стр.3/12
• При работе агрегата его глушитель сильно нагревается и остаётся горячим
ещё некоторое время после остановки двигателя.
Во избежание ожогов не касайтесь горячего глушителя.
Перед установкой агрегата на хранение внутри помещения дайте двигателю
остыть.
Во избежание ожогов обращайте внимание на предупреждающие эмблемы
безопасности - пиктограммы, расположенные на агрегате.
• Работайте только в хорошо вентилируемых помещениях. Недостаточное охлаждение и/или вентиляция могут привести к перегреву агрегата и его серьёзным
повреждениям. Выхлопные газы двигателя содержат ядовитую окись углерода
(«угарный газ»).
• Не допускайте работы агрегата, когда с двигателя или генератора сняты
защитные ограждения.
• Не носите свободной одежды вблизи работающего агрегата.
• Доверьте уход за агрегатом квалифицированным специалистам
Например,согласно требованиям ст. 233 AREI - бельгийских «Общих правил
выполнения работ на электроустановках» - такое обслуживание
электроагрегатов может выполняться только «предупреждёнными лицами» с
профессинальным кодом ВА4 или «уполномоченными лицами» с профессиональным
кодом ВА5. Аналогичные правила существуют и в других странах. В любом
случае должны выполняться наиболее строгие требования местного правового
регулирования.
• Никогда не выполняйте каких-либо операций по уходу за агрегатом во время
его работы.
• Не подключайте к агрегату электрическую нагрузку мощности большей, чем
указано на его идентификационной табличке. Это может его серьёзно
повредить.
• Будьте предельно осторожны при подключении сварочных аппаратов к любому
электроагрегату. Эти аппараты могут вызвать повреждения генератора Вашего
агрегата. Всегда проконсультируйтесь сначала со специалистом EUROPOWER,
соответствует ли мощность Вашего агрегата потребностям этого сварочного
аппарата.
.
• Прежде, чем использовать Ваш агрегат для питания электронных приборов
(компьютера, радиоприёмника, телевизора, аппарата для сварного соединения
пластмассовых труб и т.п.), всегда посоветуйтесь сначала со специалистом
EUROPOWER. С некоторыми типами генераторов электронные приборы не работают
или могут даже быть повреждены. Наиболее подходят для питания электронного
оборудования генераторы с низкой гармонической дисторсией (малым
отклонением реального профиля тока от идеальной синусоидальной формы).
• Никогда не допускайте длительной (более 30 мин.) работы дизельных
агрегатов без нагрузки или с очень малой нагрузкой (менее 15% номинальной
мощности). Это может вызвать серъёзные повреждения двигателя.
2. МАРКИРОВОЧНАЯ ТАБЛИЧКА, ЭТИКЕТКА «ЗВУКОВАЯ МОЩНОСТЬ» И ПИКТОГРАММЫ

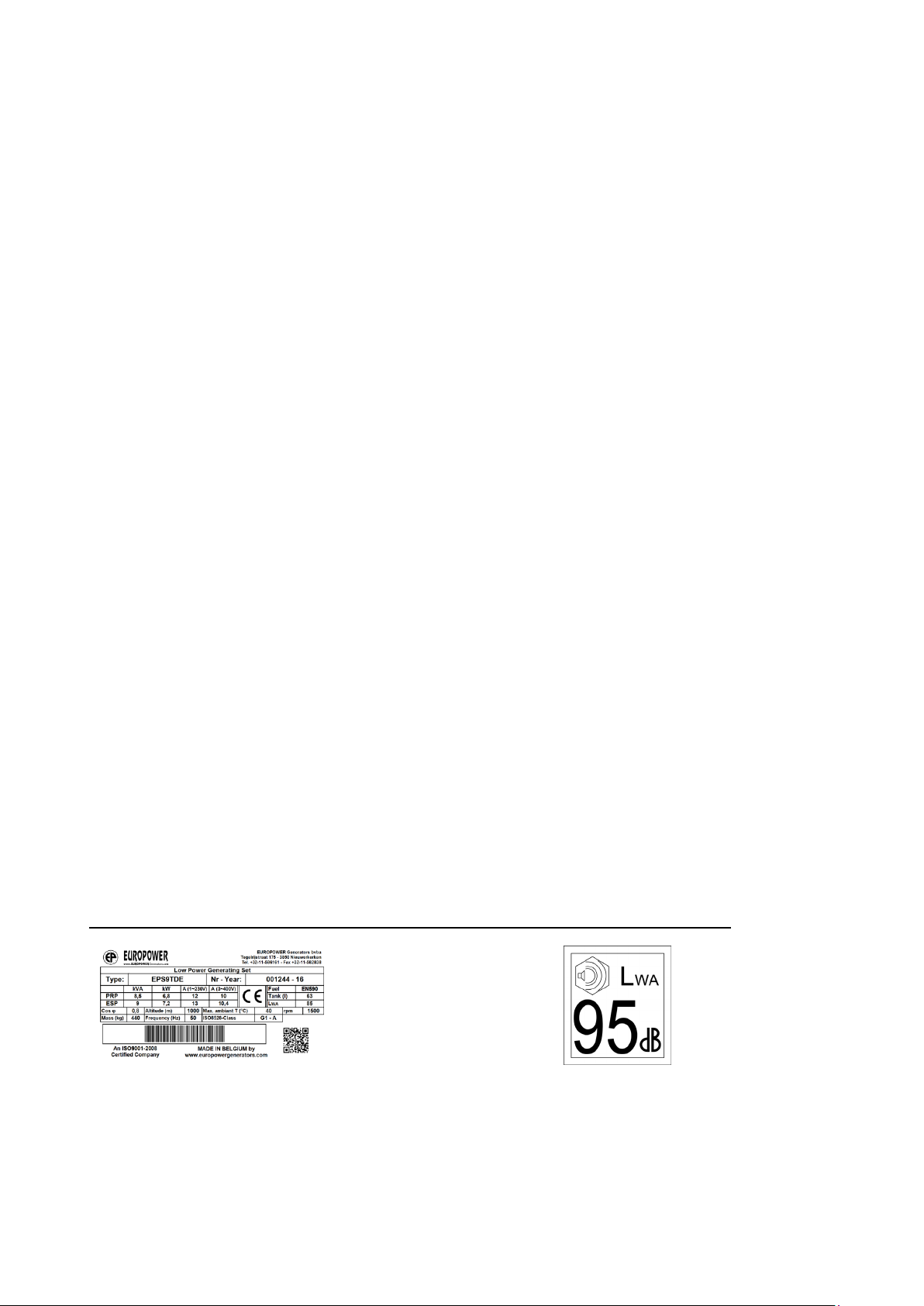

2.1. Здесь приведены примеры маркировочной таблички агрегатов фирмы EUROPOWER и
этикетки «Звуковая мощность». Маркировочная табличка прикреплена на каждом нашем
изделии и содержит важнейшие данные о конкретном агрегате. Наличие эмблемы «СЕ»
свидетельствует о соответствии
оборудования» Европейского Союза. А этикетка «Звуковая мощность», показывающая
уровень шумности работы агрегата, устанавливается только на тех агрегатах,
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
данного агрегата «Общим нормам безопасности
Ref: EPS400DXE-16072018rev05-RU.doc
Page 4
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EP(S)WATER_D

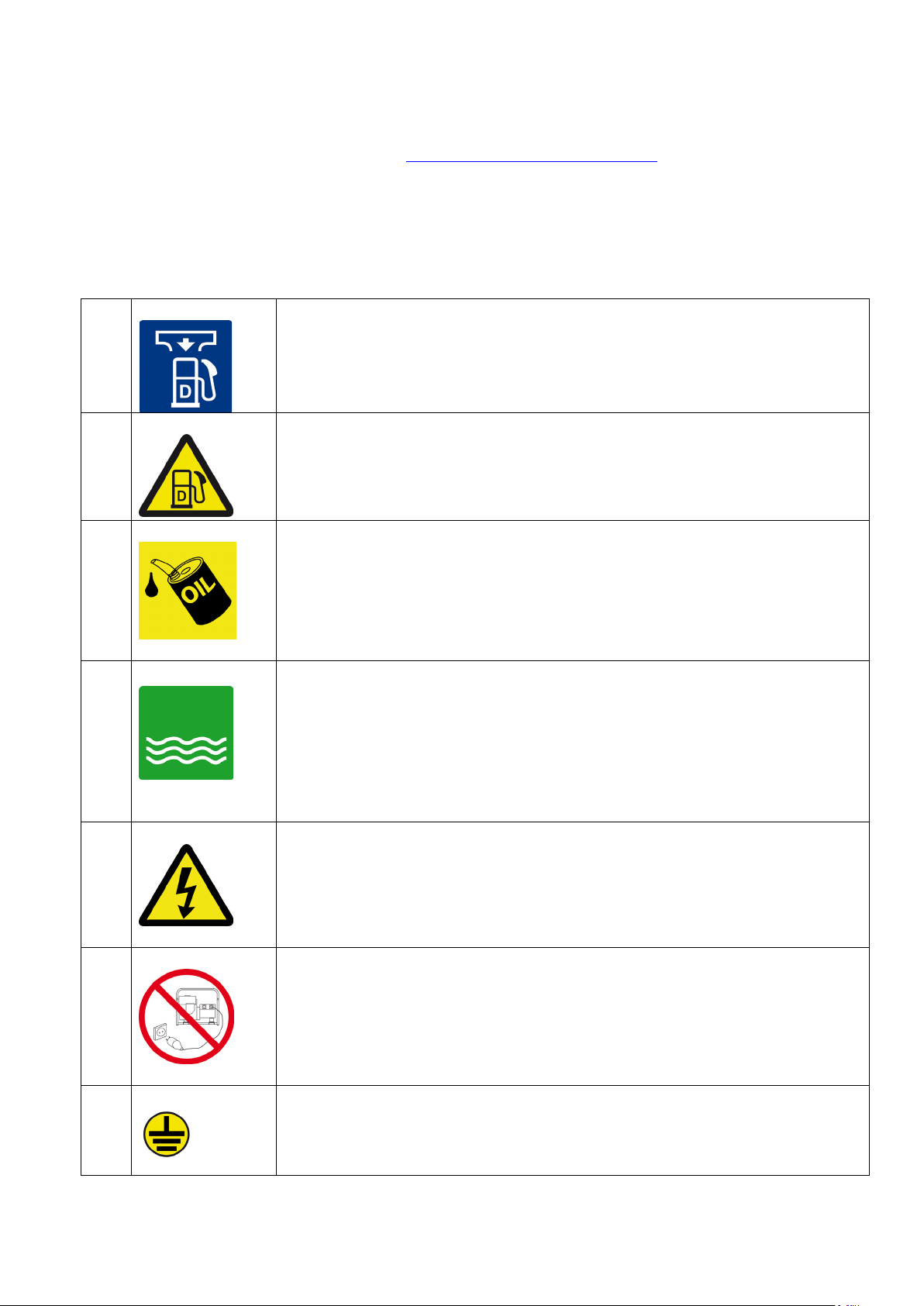

(2)
-
Место заливки дизельного топлива в бак. Откройте пробку заливной
(3)
-
Пробка для слива топлива из бака. Для слива топлива, вывинь-тите её.
канализацию! По окончании слива плотно завиньтите пробку!
(4)
-
(5)
-
Открыв лючок, можно долить в радиатор охлаждающую жидкость.
По окончании заливки плотно закройте крышку радиатора!
(11)
-
(12)
-
Не подсоединяйте агрегат к электрической сети общего пользования или к
(13)
-
EPS400DXE KU/S Стр.4/12
которые соответствуют требованиям Европейских норм защиты от шума 2000/14/EC.
Дополнительную информацию по этому вопросу Вы найдёте в технической документации
EUROPOWER или на нашем веб-сайте
2.2. Пиктограммы:
это графические этикетки, помогающие при эксплуатации
агрегата и предупреждающие об опасных
только на агрегатах с определёнными опциями или в специфическом исполнении,
поэтому на агрегатах стандартного исполнения некоторые из пиктограмм могут
отсутствовать.
горловины и проверьте уровень топлива. Аккуратно залейте топливо, не
проливая его. Не заполняйте бак доверху. Условия использования агрегата
могут требовать пониженного уровня топлива в баке. По окончании заправки
надёжно закройте пробку бака. Пролитое топливо вредит окружающей среде,
если пролилось – сразу вытрите его!
Пролитое топливо вредит окружающей среде, если оно пролилось – сразу
вытрите! Если Вы не планируете слитое топливо использовать впоследствии,
надо от него избавиться, соблюдая действующие правила и не нанося ущерба
окружаю-щей среде. Не выливайте дизельное топливо на землю или в
www.europowergenerators.com.
местах. Некоторые из них применяются
Чтобы залить масло, откройте крышку маслозаливной горловины или выньте
мерный шуп из его отверстия. Аккуратно залейте масло, не проливая его.
Если пролилось – сразу вытрите его, соблюдая действующие правила и не
нанося ущерба окружающей среде! Не выливайте масло на землю или в
канализацию! По окончании заливки плотно закройте крышку горловины или
установите на место мерный щуп!
ОСТОРОЖНО – МОЖНО ОБЖЕЧЬСЯ! Прежде, чем открыть крышку,
остановите агрегат и дайте ему остыть. Сначала немного поверните крышку,
чтобы сбросить давление в радиаторе. Не доливайте радиатор, если
двигатель только что остановлен и ещё горячий. Подождите, пока двигатель
остынет и тогда заполните радиатор.
Горячая охлаждающая жидкость и пар из радиатора могут вызвать серьёзные
и даже смертельные ожоги!
ОСТОРОЖНО! Опасность поражения электрическим током.
каким-либо другим подключённым к ней установкам. При неправильном
подключении вырабатываемый агрегатом ток может попасть в общую сеть,
что для работающих на ней грозит поражением током. Кроме того, после
восстанов-ления напряжения в общей сети агрегат может взорваться,
загореться или вызвать загорание в электросети здания.
Клемма защитного заземления – сюда может быть подсоединён штырь
заземления. Следуйте указаниям настоящего Руководства по использованию
штыря заземления.
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Page 5
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com

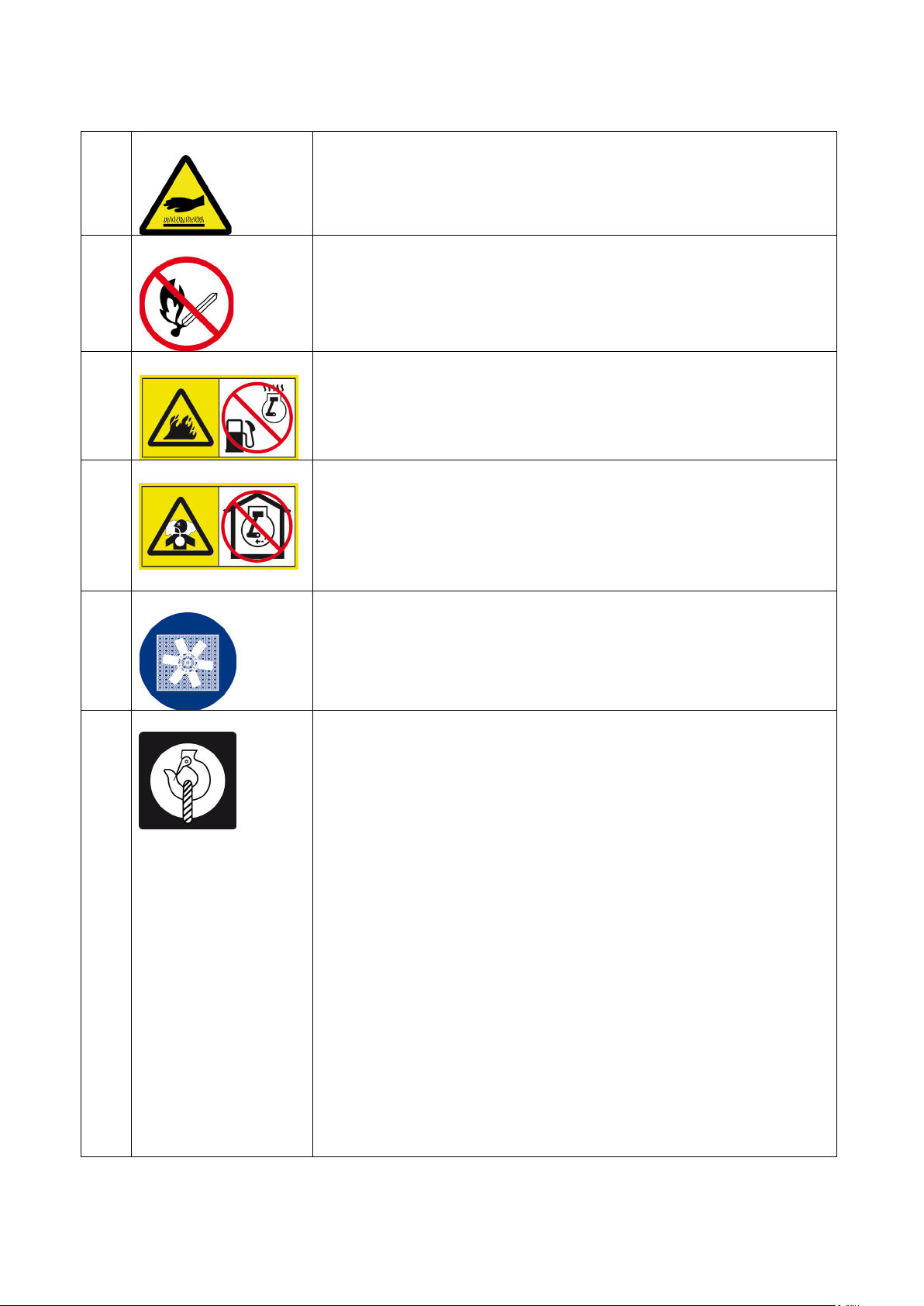

(22)
-
(23)
-
(24)
-
(25)
-
(26)
-
(27)
-
Для подъёма агрегата используйте только грузоподъёмные
вертикалью.
EPS400DXE KU/S Стр.5/12
ОСТОРОЖНО! Горячая поверхность. Может вызвать ожоги. Горячий
двигатель или его выхлопная система могут вызвать серьёзные и
даже смертельные ожоги. Не выполняйте никаких работ на
работающем или неостывшем агрегате.
Не курите, не пользуйтесь открытым огнём, не вызывайте искр
вблизи электроагрегата, топливопроводов, топливного фильтра,
топливного насоса и других возможных увлажнённых топливом
деталей или источников паров топлива.
Топливо очень легко возгорается и взрывоопасно, что может
привести к ожогам и серьёзным травмам при заправке агрегата. До
начала заправки остановите двигатель и дайте ему остыть.
Выхлопные газы двигателя содержат ядовитую окись углерода
(«угарный газ») и при вдыхании могут вызвать смерть или серьёзные
осложнения здоровья. Не эксплуатируйте агрегат в
невентилируемых помещениях. Регулярно проверяйте газонепроницаемость соединений деталей выхлопной системы
двигателя.
Вращающиеся детали агрегата могут нанести серьёзные и даже
смертельные травмы. Не допускайте работы агрегата, когда с него, с
генератора или с двигателя сняты защитные ограждения и решётки.
Следите, чтобы не было препятствий забору и выбросу
охдаждающего агрегат воздуха.
устройства, отвечающие требованиям действующих норм
безопасности. Не допускайте резких перегибов подъёмных строп.
Строго запрещается находиться в опасной зоне под поднимаемым
грузом. Не перемещайте груз над людьми или жилыми
территориями. Не оставляйте груз висящим на кране. Ускорения и
торможения поднимаемого груза должны находиться в допустимых
пределах.
Для подъёма тяжёлых грузов пользуйтесь только средствами
достаточной грузоподъёмности, испытанными и допущенными к
эксплуатации согласно действующим нормам безопасности.
Подъёмные крюки, петли, серьги и т.п. не должны иметь
деформаций и должны воспринимать усилия, действующие только
вдоль расчётной линии стропа.
Допускаемая грузоподъёмность крана сильно снижается, если
усилия направлены под углом к весу поднимаемого объекта.
Для наибольшей безопасности и эффективности работы подъёмного
оборудования все стропы должны располагаться возможно ближе к
вертикали.
Размещайте кран так, чтобы груз перемещался вертикально.
Если такое расположение крана невозможно, примите меры, чтобы
груз не тащился по основанию. Можно, например, использовать для
подъёма два крана одновременно, расположенных так, чтобы угол
перемещания груза каждого из них составлял не более 30° с
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Page 6

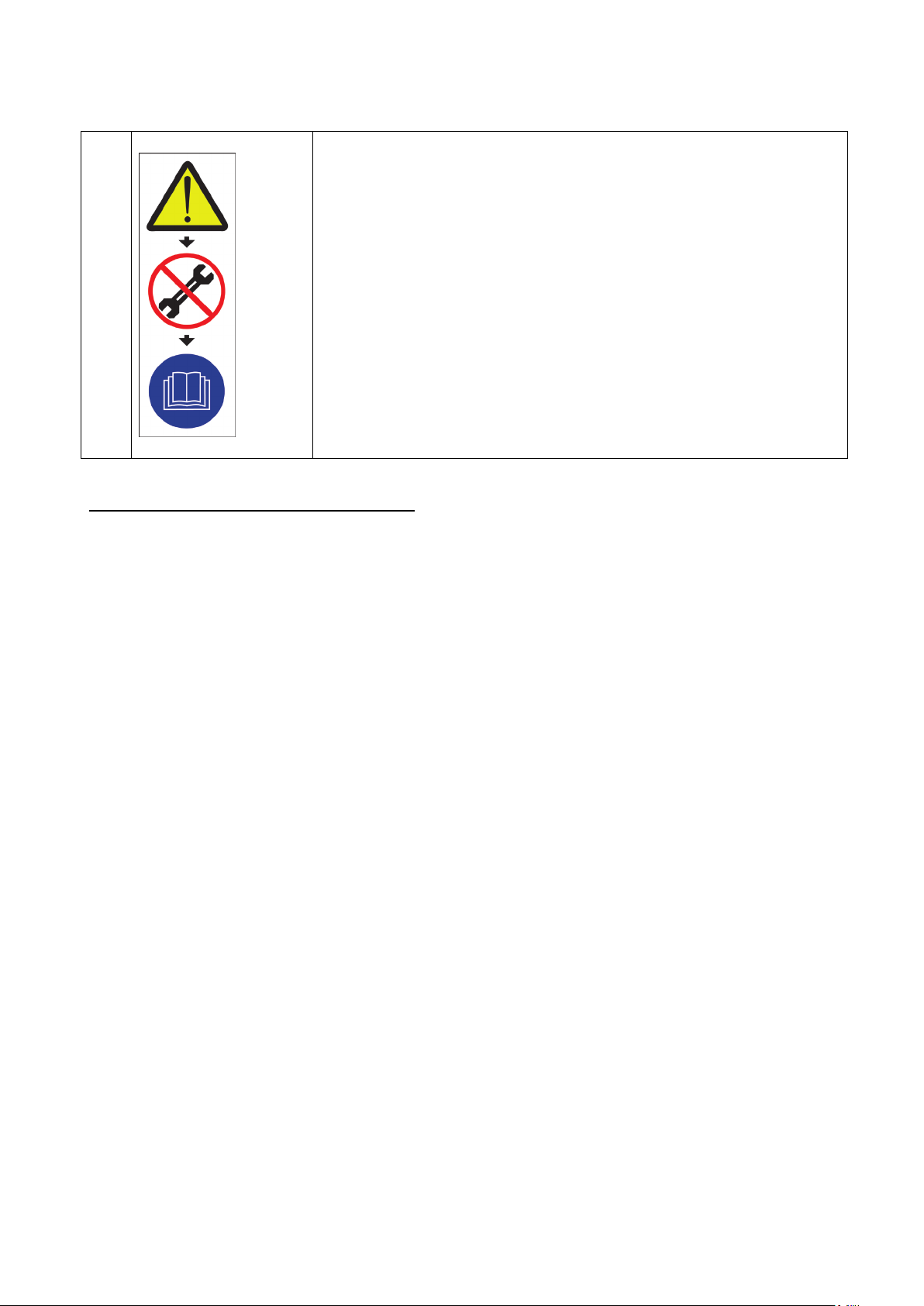

(28)
-
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS400DXE KU/S Стр.6/12
ВНИМАНИЕ! Перед выполнением технического обслуживания
агрегата ознакомьтесь с Руководствами по использованию и
обслуживанию двигателя и генератора тока. Неправильное
техническое обслуживание или неустранение выявленной
неисправности может привести к аварии агрегата, ведущей к
серьёзным и даже смертельным травмам.
Соблюдайте рекомендации по проверке компонентов агрегата и сроки
их технического обслуживания согласно Руководствам по
использованию и обслуживанию двигателя и генератора тока.
3. КРАТКОЕ ОПИСАНИЕ ЭЛЕКТРОАГРЕГАТА
Тип: EPS400DXE
Макс. сварочный ток – Постоянный,силой в режиме непрер.работы 300A при рабочем
цикле 60% и 400A при рабочем цикле 35%
Диаметр электродов: макс. 6мм
Мощность: 3~400В: 10кВА, 1~230В: 4кВА
Генератор перем. тока: SINCRO ARC400-AR2MGT, 3000об/мин, 50Гц, степ.защиты IP23
Двигатель : KUBOTA V1505, 4 цилиндра, 1498см³, 3000об/мин, с жидк. охлаждением
Ёмкость топливного бака: 73л
Габаритные размеры: дл = 170см, шир = 74см, выс = 100см
Вес : 560 кГ
Звуковая мощность: LwA 93 (см. также EС-сертификаты соответствия IIA «Замеренная
звуковая мощность агрегата» и «Гарантируемая звуковая мощность агрегата»)
Основными компонентами данного электроагрегата являются: дизельный двигатель
KUBOTA с жидкостным охлаждением (3000об/мин), сварочный генератор переменного
тока (альтернатор), панель контроля и управления, шумопоглащающий капот и шасси.
Подробные технические данные о двигателе и генераторе содержатся в Инструкциях
по их эксплуатации, прилагаемых к каждому агрегату.
Описание панели контроля и управления приведено в разделе 4.
Шасси агрегата служит также топливным баком (ёмкостью 73л) и имеет горловину для
залива топлива, механический измеритель уровня топлива, пробку для слива топлива
(при промывке бака), 4 отверстия для постоянного крепления агрегата на
фундаменте, опору аккумулятора и кронштейн для крепления ручного насоса для
слива масла из двигателя. В днище шасси имеется отверстие для доступа к пробке
для слива масла на картере двигателя.
На шумопоглащающем капоте размещены: центральная серьга для подъёма агрегата,
два пластмассовых лючка в верхней панели капота для доступа к горловинам для
заливки масла в картер и охлаждающей жидкости в радиатор двигателя, две
запирающиеся на замок дверцы (для выполнения регламентного ухода за агрегатом),
панель контроля и управления, люк для обслуживания аккумулятора, решётка для
забора свежего воздуха и решётка для отвода нагретого воздуха, через которую
выведен наружу и выхлопной патрубок глушителя.
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Page 7
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS400DXE KU/S Стр.7/12

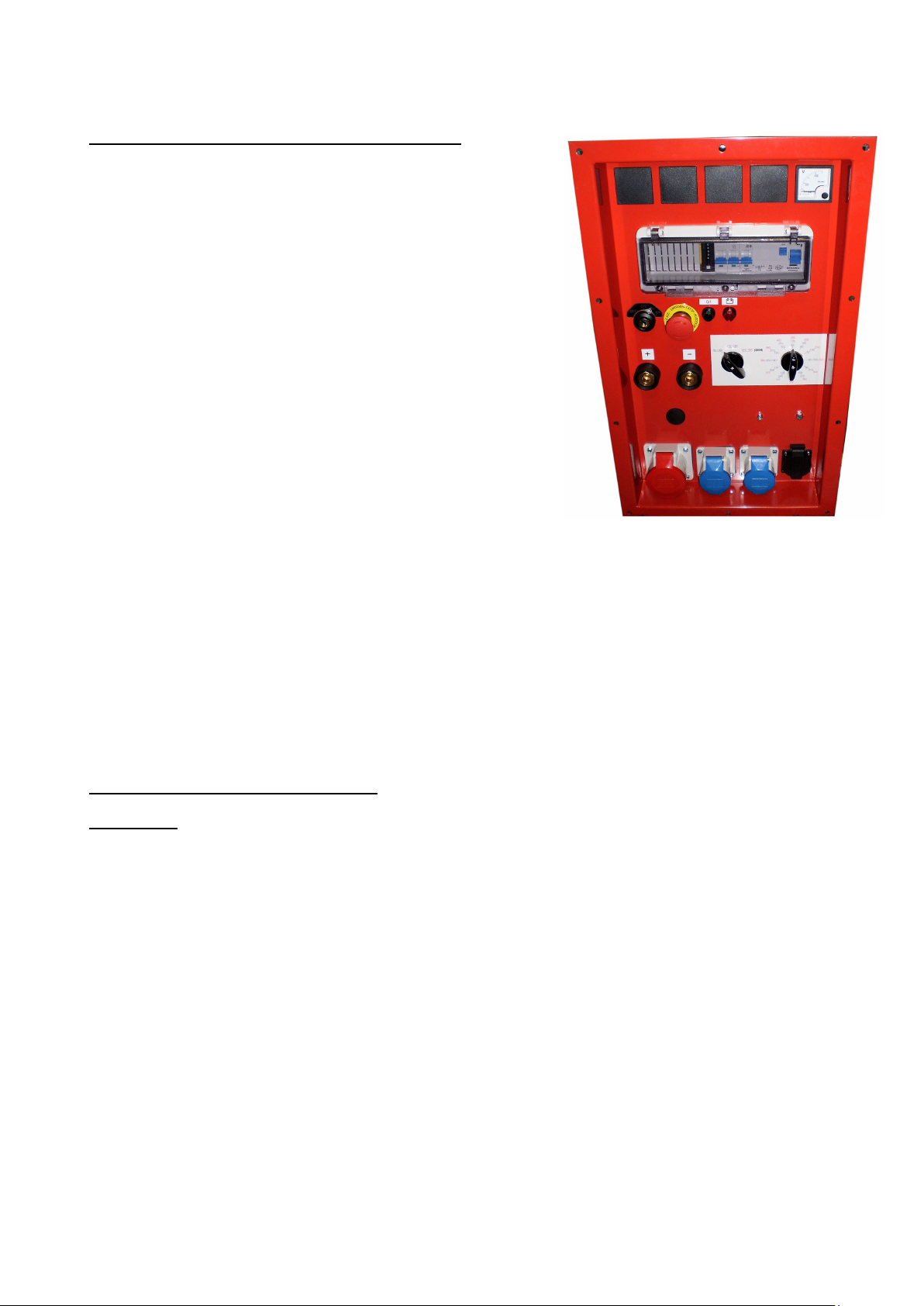

4. ОПИСАНИЕ ПАНЕЛИ КОНТРОЛЯ И УПРАВЛЕНИЯ
Панель контроля и управления агрегата включает:
- ключ-переключатель контактов стартера «OFF
/ ON / GL / ST» = «ВЫКЛ. /ВКЛ. / НАГРЕВ
СВЕЧЕЙ / ПУСК»
- зелёная индикаторная лампа положения ключа
стартера - горит в положении ключа «ON =
ВКЛ.»
- красная индикаторная лампа разрядки
аккумулятора – горит при отсутствии зарядки
- кнопка аварийного останова агрегата
- счётчик отработанных моточасов
- термомагнитные предохранители–размыкатели
цепи
- блок защиты от утечки тока в землю (с
прилагаемым штырём заземления)
- вольтметр
- 4 раздаточных устройства: 1 розетка schuko
16A + 2 разъёма CEE 3хполюсн. 16A + 1
разъём
CEE 5типолюсн. 16A
- гнёзда « + » и « – » подключения сварочных кабелей
- переключатель силы сварочного тока
- переключатель диапазонов сварочного тока и режима работы
На задней (внутренней) стороне панели контроля и управления размещено:
- реле 12В/25А аварийного останова двигателя с помощью соленоида при
недостаточном давлении масла или перегреве охлаждающей жидкости.
Кроме того, на панели контроля и управления имеется свободное место для
установки в качестве опций:
- одного часотометра
- трёх амперметров
5. ПОЛЬЗОВАНИЕ ЭЛЕКТРОАГРЕГАТОМ
ВНИМАНИЕ! Этот агрегат оборудован электрическим топливным насосом, работающем
на напряжении 12В. Этот насос не должен работать «всухую», т.е. при отсутствии
топлива в баке. Поэтому, если двигатель остановился из-за недостатка топлива,
как можно скорее переведите ключ стартера в положение «OFF = ВЫКЛ.».
5.1. Пуск двигателя:
- проверьте уровень масла
- убедитесь, что радиатор заполнен охлаждающей жидкостью до самой
пробки. Проверьте уровень охлаждающей жидкости в расширительном
бачке: он должен быть не ниже 1см от метки «МАКС». При необходимости
долейте. Охлаждающая жидкость для использования агрегата при
температурах не ниже минус 30 °C состоит на 50% воды и 50%
концентрированного антифриза.
- нагрейте пусковые свечи в течение примерно 10 сек.
- запустите двигатель поворотом ключа
- перед началам сварки или подключением нагрузки для прогрева
двигателя дайте ему поработать пару минут.
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Page 8
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS400DXE KU/S Стр.8/12
5.2. Подключение электрической нагрузки:
5.2.1. При использовании агрегата как генератора тока:
- установите переключатель диапазонов сварочного тока и режима работы
в положение «GEN = ГЕНЕРАТОР ТОКА»
- допускаемые для данного электроагрегата мощность электрической
нагрузки и максимальная сила тока приведены на его маркировочной
табличке
− при перегрузке агрегата термомагнитный предохранитель на панели
контроля и управления через короткое время сработает. В этом случае
проверьте величину подключённой нагрузки, при необходимости
уменьшите её и только после этого снова включите предохранитель.
− в случае короткого замыкания термомагнитный предохранитель сработает
немедленно! Выясните и устраните причину короткого замыкания и
только после этого включите термомагнитный предохранитель снова.
− не допускайте длительной (более 30 мин.) работы дизельмотора без
нагрузки или с очень малой нагрузкой (меньше 15% номинала). Это
может вызвать его серьёзные повреждения.
5.2.2. При использовании агрегата как сварочного генератора:
− установите переключатель
диапазонов сварочного тока и
режима работы на выбранный Вами
диапазон сварочного тока
− установите в нужное положение
переключатель силы сварочного
тока, наконечник сварочного
кабеля «МАССА» вставьте в
гнездо « - » (другой конец
этого кабеля подсоедините к свариваемой детали), а наконечник
сварочного кабеля «ЭЛЕКТРОД» в гнездо « + »
Замечание 1: Сварочный генератор защищён от «перегрузки» - при длительной
сварке большим током тепловой предохранитель на обмотках
статора отключит «сварочную секцию» генератора, а после
достаточного остывания снова автоматически включит её.
Замечание 2: Сварочный генератор позволяет вести сварку электродами с
обмазками различных типов: обычной = «RUTILЕ», щёлочной =
«BASIC», целлюлозной.
5.2.3. Использование агрегата в режиме источника тока и в режиме сварки
одновременно:
− ПРЕДУПРЕЖДЕНИЕ! Агрегат НЕ может одновременно использоваться и как
сварочник и как источник тока. Одновременное использование приведёт
к серьёзным повреждениям генератора тока.
− ВНИМАНИЕ! При работе агрегата в режиме сварки на раздаточных
устройствах сохраняется напряжение, но оно низкое и нестабильное. По
соображениям электробезопасности рекомендуется на время сварки
токоприёмники от агрегата отключить.
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Page 9
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS400DXE KU/S Стр.9/12
5.3. Остановка агрегата:
− чтобы охладить двигатель, перед остановкой агрегата дайте ему пару
минут поработать без нагрузки
− остановите двигатель поворотом ключа стартера в положение «OFF(О) =
ВЫКЛ.»
− в аварийных ситуациях можно остановить агрегат нажатием красной
кнопки аварийного останова на панели контроля и управления
5.4. Охлаждение агрегата:
− следите, чтобы не было препятствий забору свежего воздуха для
охлаждения двигателя и генератора
− обеспечьте свободный отвод выхлопных газов и нагретого в двигателе и
генераторе охлаждающего воздуха.
− не допускайте работы агрегата в замкнутом помещении!
5.5. Защита:
− двигатель: автоматический останов при недостаточном давлении масла
или перегреве охлаждающей жидкости
− генератор: . термомагнитный предохранитель в режиме генератора тока
. защита от утечки тока в землю (со штырём заземления)
. тепловой предохранитель от перегрузки при сварке.
5.6. Уход за агрегатом (см. также раздел 10):
Все требующие обслуживания или замены детали и точки агрегата (воздушный
фильтр, ручной насос для слива масла, крышка маслозаливной горловины,
масляный фильтр, топливные фильтры, крышка заливной горловины радиатора,
аккумулятор) имеют лёгкий доступ. Операции по плановому уходу за двигателем
описаны в Инструкции по его эксплуатации. При неисправности двигателя или
генератора тока свяжитесь с Вашим дилером.
5.7. Указания по технике безопасности для пользователей
Эти электроагрегаты в стандартном исполнении поставляются с блоком защиты
от утечки тока в землю и термомагнитным предохранителем, а все
электрические соединения выполнены согласно TN-S системе защитного
заземления.
Это означает, что к агрегату можно одновременно подключить неограниченное
количество (но не мощность!) нагрузок с заземлением (класса защиты 1 по
западно-европейской классификации) и нагрузок «с двойной изоляцией» (класса
защиты 2 по западно-европейской классификации), которые можно узнать по
пиктограмме «квадрат в квадрате» на их корпусе.
Чтобы обеспечить надёжное срабатывание термомагнитного предохранителя в
случае короткого замыкания в сети, соотношение длины и сечения применяемых
для подключения нагрузки кабелей должно соответствовать нормируемым
требованиям страны использования агрегата.
Работа блока защиты от утечки тока в землю может быть гарантирована только
в случае надёжного присоединения входящего в комплект поставки штыря
заземления с 4-хметровым кабелем к клемме «заземление», помеченной
пиктограммой на агрегате. Штырь заземления должен быть на всю его длину
погружён в землю, а электрическое сопротивление зоны растекания тока должно
быть замерено уполномоченной на то организацией.
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Page 10
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
Длина кабеля
Длина кабеля
Длина кабеля
Сила тока,А
0 до 50 метров
> 50 до 100 метров
> 100 до 150 метров
6
1.5мм²
1.5мм²
2.5мм²
8
1.5мм²
2.5мм²
4мм²
10
2.5мм²
4мм²
6мм²
12
2.5мм²
6мм²
10мм²
16
2.5мм²
10мм²
10мм²
18
4мм²
10мм²
10мм²
24
4мм²
10мм²
16мм²
26
6мм²
16мм²
16мм²
36
6мм²
25мм²
25мм²
50
10мм²
25мм²
35мм²
EPS400DXE KU/S Стр.10/12
Таблица: Требуемое Нормами ЕвроСоюза минимальное сечение соединительных
кабелей (кв.мм) в зависимости от их длины (м) и силы пропускаемого тока (А)
6. ВСТРОЙКА АГРЕГАТА
Проконсультируйтесь по этому вопросу с Вашим дилером или непосредственно с
предприятием EUROPOWER Generators
7. ПЕРЕЧЕНЬ ДЕТАЛЕЙ
Данный перечень относится к стандартному исполнению рассматриваемых агрегатов. В
агрегатах с дополнительными опциями (например, с блоком защиты от пробоя
изоляции, с дистанционным управлением, с системой автоматического пуска-останова
двигателя и др.) могут иметь место некоторые отличия! За информацией о деталях
для агрегатов с опциями обращайтесь к Вашему дилеру.
Кодовый номер детали Наименование детали
7.1. ЭЛЕКТРОАГРЕГАТ
100000096 серьга для подъёма агрегата с резьбой M30 под нагрузку до 3600кГ
100000330 контргайка M30 для дет. 100000096
100000430 шайба M30 для дет. 100000096
100002000 измеритель уровня топлива G/LL43/435 на резьбе 6/4”
110000100 пластмассовый лючок для заливных горловин масла и радиатора
120000060 амортизатор типа А 60/60 с резьбой M10*26.5 с резиной SH60
120001043 амортизатор типа B 40/30 M8*20 ext./M8x11.5 int. с резиной SH45
142000006 отвод для топливопровода диам.6мм с креплением на резьбе М10*1
142000008 отвод для топливопровода диам.8мм с креплением на резьбе M12*1,5
143000000 замок с ключём для двери капота
143000208 шарнир для двери капота
143999001 уплотняющий профиль для двери капота
169999984 аккумулятор 74Ач
170000021 клемма аккумулятора «плюсовая»
170000022 клемма аккумулятора «минусовая»
170000024 защитный колпачёк красный для дет. 170000021
170000025 защитный колпачёк чёрный для дет. 170000022
170001009 патрубок выхлопной с фланцем
170001011 отвод выхлопной 90°
170001055 коллектор выхлопного тракта
170006045 компенсатор выхлопного тракта
170091703 глушитель
186001000 ручной насос для слива масла из картера двигателя
186001001 шланг для дет. 186001000
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Page 11
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS400DXE KU/S Стр.11/12
199000426 шумоизолирующий капот EPS400DXE
217000422 свар.генератор перем.тока SINCRO ARC400 400A WELDER 10кВА SAE5/6.5
301010331 дизельный двигатель KUBOTA V1505 в сборе
400001519 опора амортизатора типа B левая
400001520 опора амортизатора типа B правая
909000012 комплект шумоизолирующих обкладок
910000034 опора двигателя D1105 / V1505 ПРАВАЯ
910000035 опора двигателя D1105 / V1505 ЛЕВАЯ
910000444 шасси EPS400DXE
910999749 портал для подъёма агрегата EPS400DXE
914001400 панель контроля и управления EPS400DXE в сборе, станд. исполнение
925000000 штырь заземления с кабелем заземления длиной 4м сечением 16mm²
A109 топливный насос на напряжении 12В пост.тока
7.2. ПАНЕЛЬ КОНТРОЛЯ И УПРАВЛЕНИЯ
110000010 заглушка 48х48мм
170000038 держатель предохранителя для дет
170000039 предохранитель 60A U/S EL CONNEX
170000049 ламповый патрон + линза зелёная
170000050 ламповый патрон + линза красная
170000051 дампа 12В для дет. 170000049 и 170000050
170000099 реле 12В 25A с переменным контактом
174000013 монтажная рамка дл.12 модулей + DIN-профиль для крепления деталей
180000000 штепсельная розетка с заземлением на контуре
180000001 штепсельная розетка с заземлением на штыре
181000007 клемма для соединения в сборке кабелей заземления сечением 16кв.мм
181002632 красная кнопка аварийной остановки агрегата
181002633 адаптер для кнопки
181002639 контактор нормальнозамкнутый для кнопки аварийной остановки
181003010 термомагн. предохранитель 3х-полюсн. на ток 10А с временем
срабатывания по кривой «С» международных норм электробезопасности
181005003 вольтметр 0-500В (под отверстие 48х48мм)
181030316 контактный разъём СЕЕ полузаглублённый с 3 гнёздами на ток 16А
181030516 контактный разъём СЕЕ полузаглублённый с 5 гнёздами на ток 16А
183000009 4-хполюсный блок защиты от утечки в землю тока силой до 40А на ток
утечки 30mA
183000010 счётчик моточасов 230В с креплением на DIN-профиле
199001047 листовые детали панели контроля и управления для EPS400DXE
7.3. ЗАМЕНЯЕМЫЕ ДЕТАЛИ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ АГРЕГАТА
398011106 элемент тонкой очистки воздушного фильтра
398011107 элемент грубой очистки воздушного фильтра
398111105 топливный фильтр
398211105 масляный фильтр
130000016 проходной топливный фильтр
217990077 угольные щётки со щёткодержателем
A11105012 вентиляторный ремень для V1505
A11505001 уплотнение крышки клапанной коробки для V1505
8. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
См. прилагаемые электрические схемы ЕВРОПАУЭР и Инструкцию по эксплуатации
генератора.
9. ГАБАРИТНЫЕ РАЗМЕРЫ
См. Прилагаемые чертежи.
. 170000039
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Page 12
EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS400DXE KU/S Стр.12/12
10. УХОД ЗА АГРЕГАТОМ
10.1. Генератор переменного тока:
За исключением угольных щёток, генератор этих агрегатов не требует специального
обслуживания – достаточно визуального контроля состояния его деталей во время
каждого регламентного обслуживания двигателя.
Расчётный срок службы угольных щёток 2500-3000 рабочих часов.
Для замены щёток необходимо демонтировать верхнюю панель капота и боковую панель
со стороны альтернатора.
10.2. Двигатель:
Периодичность регламентного технического обслуживания двигателя указана в
Инструкции по его эксплуатации.
- при выпуске агрегата с предприятия радиатор его двигателя заполнен
охлаждающей жидкостью, предназначенной для использования при температурах
не ниже минус 30°C и отвечающей требованиям стандарта BS6580/92 – SAE
J1034. При доливе или замене используйте охлаждающую жидкость только по
этому стандарту!
- При выпуске агрегата с предприятия его двигатель заполнен маслом вязкости
15W40 для использования при температурах не ниже минус 10°C. При доливе
или замене масла его качество по уровню эксплуатационных свойств должно
быть не хуже API SJ/CF-4.
- Для эксплуатации агрегата при температуре окружающей среды до –20°С
следует применять масло вязкости 10W40, а при температуре до –30°С масло
вязкости 5W40. Качество масел по уровню эксплуатационных свойств должно
быть также не хуже API SJ/CF-4.(
11. ПЕРЕВОЗКА И ХРАНЕНИЕ
Во избежание проливания топлива агрегат при перевозке или временном хранении
должен находиться в близком к вертикали нормальном рабочем положении, а ключ его
стартера стоять в положении «OFF = ВЫКЛ.».
Перед перевозкой агрегата:
• Не заполняйте топливный бак до самого верха – уровень топлива не должен
достигать низа заливной горловины.
• Не пользуйтесь агрегатом во время движения транспорта.
• Не допускайте работы агрегата в замкнутом транспортном средстве и
используйте его в хорошо вентилируемом помещении.
Перед постановкой агрегата на длительное (более двух месяцев)хранение:
• Выберите для этого помещение с умеренной влажностью и запылённостью.
• В дизельных агрегатах для исключения конденсации влаги на стенках бака и
его коррозии максимально заполните бак топливом.
• Замените масло в двигателе.
• Чтобы продлить срок службы аккумулятора, отсоедините его и поставьте на
«капельную» подзарядку.
Datum: 16/07//2018 Rev.:05 Uitv:KIV Goedkeurder: MH
Ref: EPS400DXE-16072018rev05-RU.doc
Loading...
