| BIOWISSENSCHAFTEN |

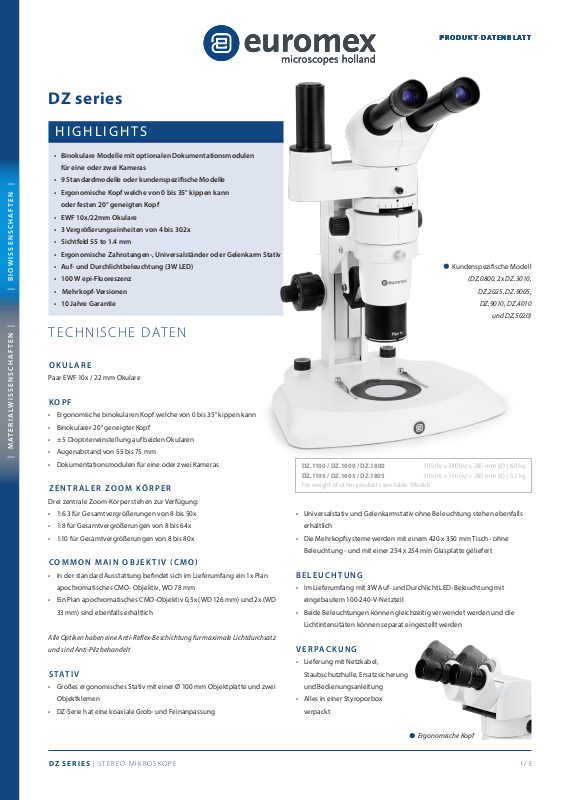

DZ series
HIGHLIGHTS
• Binokulare Modelle mit optionalen Dokumentationsmodulen
für eine oder zwei Kameras
• 9 Standardmodelle oder kundenspezische Modelle
• Ergonomische Kopf welche von 0 bis 35° kippen kann
oder festen 20° geneigten Kopf
• EWF 10x/22mm Okulare
• 3 Vergrößerungseinheiten von 4 bis 302x
• Sichtfeld 55 to 1.4 mm
• Ergonomische Zahnstangen-, Universalständer oder Gelenkarm Stativ
• Auf- und Durchlichtbeleuchtung (3W LED)
• 100 W epi-Fluoreszenz
• Mehrkopf-Versionen
• 10 Jahre Garantie
PRODUKT DATENBLATT
PRODUKT DATENBLATT
PRODUKT-DATENBLATT
Kundenspezische Modell
(DZ.0800, 2x DZ.3010,
DZ.2025, DZ.9005,
DZ.9010, DZ.4010
und DZ.5020)
| MATERIALWISSENSCHAFTEN |
TECHNISCHE DATEN
OKULARE
Paar EWF 10x / 22 mm Okulare
KOPF
• Ergonomische binokularen Kopf welche von 0 bis 35° kippen kann
• Binokularer 20° geneigter Kopf
• ± 5 Dioptrieneinstellung auf beiden Okularen
• Augenabstand von 55 bis 75 mm
• Dokumentationsmodulen für eine oder zwei Kameras
ZENTRALER ZOOM KÖRPER
Drei zentrale Zoom-Körper stehen zur Verfügung:
• 1:6.3 für Gesamtvergrößerungen von 8 bis 50x
• 1:8 für Gesamtvergrößerungen von 8 bis 64x
• 1:10 für Gesamtvergrößerungen von 8 bis 80x
COMMON MAIN OBJEKTIV CMO
• In der standard Ausstattung bendet sich im Lieferumfang ein 1x Plan
apochromatisches CMO- Objektiv, WD 78 mm
• Ein Plan apochromatisches CMO-Objektiv 0,5x (WD 126 mm) und 2x (WD
33 mm) sind ebenfalls erhältlich
Alle Optiken haben eine Anti-Reex-Beschichtung für maximale Lichtdurchsatz
und sind Anti-Pilz behandelt
STATIV
• Großes ergonomisches Stativ mit einer Ø 100 mm Objektplatte und zwei
Objektklemen
• DZ-Serie hat eine koaxiale Grob- und Feinanpassung
DZ.1100 / DZ.1600 / DZ.1800
DZ.1105 / DZ.1605 / DZ.1805
For weight of other products see table ‘Models’
• Universalstativ und Gelenkarmstativ ohne Beleuchtung stehen ebenfalls
erhältlich
• Die Mehrkopfsysteme werden mit einem 420 x 350 mm Tisch - ohne
Beleuchtung - und mit einer 254 x 254 mm Glasplatte geliefert
305 (h) x 330 (w) x 285 mm (d) | 6.0 kg
305 (h) x 330 (w) x 285 mm (d) | 5.2 kg
BELEUCHTUNG
• Im Lieferumfang mit 3W Auf- und Durchlicht LED-Beleuchtung mit
eingebautem 100-240-V-Netzteil
• Beide Beleuchtungen können gleichzeitig verwendet werden und die
Lichtintensitäten können separat eingestellt werden
VERPACKUNG
• Lieferung mit Netzkabel,
Staubschutzhulle, Ersatzsicherung
und Bedienungsanleitung
• Alles in einer Styroporbox
verpackt
DZ SERIES | STEREO MIKROSKOPE
Ergonomische Kopf
1/3
PRODUKT DATENBLATT
PRODUKT DATENBLATT
PRODUKT-DATENBLATT
STANDARDKONFIGURATIONEN
• Alle 9 Standardkongurationen sind mit EWF 10x / 22mm Okulare, 1x Plan apochromatisches CMO-Objektiv ausgestattet
• Alle 9 Standardkongurationen sind mit ein DZ.5040 Zahnstangenstativ mit 3W Auf- und Durchlicht LED-Beleuchtung ausgestattet
MODELLE (STANDARD)
| BIOWISSENSCHAFTEN |
Binokular
20° Kopf
Binokular Ergokopf
0 bis 35°
Zweifachen
20º Binokularköpfe
Vergrößerungen
von 8 bis 50 x
Vergrößerungen
von 8 bis 64 x
Vergrößerungen
von 8 bis 80 x
DZ.1100 • •
DZ.1104 • •
DZ.1105 • •
DZ.1800 • •
DZ.1804 • •
DZ.1805 • •
DZ.1600 • •
DZ.1604 • •
DZ.1605 • •
Alle mit EWF10x / 22mm Okulare ausgestattet
| MATERIALWISSENSCHAFTEN |
Kundenspezische Fluoreszenz
DZ.0800/DZ.2020/DZ.3010(2x)/DZ.4005/DZ.5040 DZ.1104/DZ.1804/DZ.1604
Kongurationsmodell
VERGRÖSSERUNGEN UND SICHTFELD FÜR STANDARD AUSFÜHRUNG
MODELLE
DZ.1600/1604/1605
DZ.1800 / DZ.1804 / DZ.1805
DZ.1100 / DZ.1104/ DZ.1105
AA = Arbeitsabstand
Objektiv 0.5x AA 126 mm Objektiv 1.0x (standard)
Zoom Vergr. Totale Vergrösserung Sichtfeld Totale Vergrösserung Sichtfeld Totale Vergrösserung Sichtfeld
0.8x 4x 55 8x 27. 5 16x 13.7
1.0x 5x 44 10x 22 20x 11
1.5x 7.5x 29. 3 15x 14. 6 30x 7.3
2.0x 10x 22 20x 11 40x 5.5
3.0x 15x 14 .6 30x 7. 3 60x 3.6
4.0x 20x 11 40x 5.5 80x 2.7
5.0x 25x 8.8 50x 4.4 100x 2.2
6.0x 30x 7. 3 60x 3.6 120x 1.8
6.4x 32x 6.8 64x 3.4 128 x 1.7
7.0x 35x 6.3 70x 3.1 140x 1. 5
8.0x 40x 5.5 80x 2 .75 160x 1.4
AA 78 mm
Objektiv 2.0x AA 33 mm
DZ SERIES | STEREO MIKROSKOPE
2/3
BAUEN SIE IHR EIGENES MIKROSKOP
Ein kundenspezisches Stereomikroskop der DZ Serie kann nach
Kundenspezikation konguriert werden, durch Auswahl eines der
drei zentralen Zoom-Körper, DZ.0630, DZ.0800 oder DZ.1000 und die
notwendigen Komponenten für die Anwendung hinzufügen. Ein Paar
Okulare, ein ergonomisch 5 bis 35° Neigekopf oder ein fester 20° geneigter
ZUBEHÖR & ERSATZTEILE
PRODUKT DATENBLATT
PRODUKT DATENBLATT
PRODUKT-DATENBLATT
Kopf, ein 0,5 x 1x oder 2 x Common Main Objektiv (CMO), ein großes
ergonomisches LED-Stativ, ein Ausleger oder ein Gelenkarm Stativ.
Weiteres Zubehör wie eine Foto/Kameraeinheit oder Doppelblende kann
die Konguration vervollständigen. Für die gleichzeitige Betrachtung sind
Mehrkopfversionen verfügbar
| BIOWISSENSCHAFTEN |
| MATERIALWISSENSCHAFTEN |
ZOOMKÖRPER
DZ.0630 Zoom-Körper 1:6.3 mit Vergrößerungen von 8 bis 50 -fachl
DZ.0800 Zoom Körper 1:8 mit Vergrößerungen von 8 bis 64-fach
DZ.1000 Zoom Körper 1:10 mit Vergrößerungen von 8 bis 80-fach
KÖPFE
DZ.2020 Ergonomischer binokularer 0-35 ° Kopf ohne Okulare (kippbar)
DZ.2025 Binokularer 20° geneigter Kopf ohne Okulare, Augenabstand von
55 bis 75 mm.
OKULARE
DZ.3010 EWF 10x/22 Okular, 1 Stück
DZ .3012 EWF 10x/22 Okular mit Zeiger, 1 Stück
DZ.3 015 WF 15x/16 Okular, 1 Stück
DZ.3020 WF 20x/12 Okular, 1 Stück
DIAPHRAGMA
DZ.9010 Doppelte Iris Diaphragma für höhere Schärfentiefe
OBJECTIVES
DZ.4003 Plan Common Main Objektiv 0.3x. AA 276 mm
DZ.4005 Plan apochromatisch Common Main Objektiv 0.5x. AA 126 mm
DZ.4010 Plan apochromatisch Common Main Objektiv 1.0x. AA 78 mm
DZ.4020 Plan apochromatisch Common Main Objektiv 2.0x. AA 33 mm
Alle Optiken haben eine Anti-Reex-Beschichtung für maximale Lichtdurchsatz
und sind Anti-Pilz behandelt
STATIVE
DZ.5020 Universalstätiv ohne Beleuchtung.
Abmessungen 460(h) x 280 (l) x 400 mm (d)
DZ.5040 Ergonomisches Stativ mit 3W LED Auf- und Durchlicht. Koaxiale
Grob- und Feintrieb, 100 Drehungen, 0,015 mm pro Drehung
65.980 Einarmiges Gelenkstativ für Montage auf einem Tisch
(ohne Kopfhalter 65.981)
65.981 Kopf-Halter 76 mm für DZ-Serie und schwarzen Gelenkarm Stativ
(65.980)
NZ.9025 Gelenkarm-Stativ mit Tischklemme (ohne DZ Kopfhalter 65.981)
NZ.9027 Einarmiges Gelenkstativ mit schwerem Fuß (ohne DZ Kopf Halter
65.9 81)
NZ.9042 Stand mit Drehspiegel und durchlicht LED-Beleuchtung
NZ.9030 Boom (Doppel-arm) mit schweren Fuß (ohne Kopfhalter NZ.9090)
NZ.9032
NZ.9090 Kopfhalter (für NZ.9020, NZ. 9030 und NZ.9032)
Boom (Doppel-arm) Stativ mit Tischklemme (ohne Kopfhalter NZ.9090)
FLUORESCENCE ATTACHMENT
DZ.9050
DZ.9060 Filtersatz GFP-BP zur Erregung im blauen Bereich, EX460 -500,
DZ.9 061 Filtersatz GFP-LP zur Erregung im blauen Bereich, EX460-500,
Andere Fluoreszenz-Filter verfügbar auf Anfrage
Fluoreszenz-Anlage mit 2 Filter-Satz für Erregung im blauen Bereich,
EX460-500 DM505 EM510-560 Filter-Satz (GFP BP Bandpass) und EX460-
500 DM505 EM510 (GFP LP Langpass-). Mit einem 23,2 mm Fototubus
DM505, EM510-560 Bandpass
DM505, EM510 Longpass
MISCELLANEOUS
DZ.9020 Großen 185 x 145 mm Kreutztisch mit mechanischem
X-Y 50 x 50 mm Tisch, soll via der Hand bewegt werden
DZ.9040 Dunkelfeld Aufsatz für DZ.5040
DZ.9045 Polarisator 360° drehbar,soll auf das Common Main Objektiv der
DZ-Serie montiert werden
DZ.9047 Polarisator 360° drehbar, passt im DZ-Serie-Stativ
DZ.9005 Fototubus für die DZ-Reihe mit ein 23.2 mm Tubus
DZ.9007 Fototubus für die DZ-Reihe mit zwei 23.2 mm Tubus
DZ .9013 1 x C-Mount Objektiv zum Einfügen in den Fototubus
AE .1900 Glas Objektplatte, ø 100mm
AE .1903 Acryl weiß/schwarz Objektplatte ø 100 mm
50.875 Anpassbare GEM Klemme
AE.5130 Universales Ø 23.2 mm Tubusadapter,mit eingebauten 2x Linse für
SLR Fotokamera mit APS-C Sensor. Braucht ein T2 Adapter
AE.5025 T2 Ring für Nikon D SLR Digital Kamera
AE.5040 T2 Ring für Canon EOS SLR Digital Kamera
Weitere T2-Adapter auf Anfrage
AE.1385 100 W HBO-Quecksilber-Lampe für Mikroskope mit Fluoreszenz-
Anlage
SL.5520 LED-Ersatz für Auicht LED Beleuchtung des DZ.5040 Statives
AE .1112 Objektmikrometer 50mm, verteilt in 500 Teilen,
100µm, auf Glasplatte 76 x26 mm
PB.5245 Linsenreinigungspapier, 1 Stück, 100 Blätter
PB.5 274 Iso-Propylalkohol 99%, 200 ml
PB. 5275 Reinigungsset: Pinsel, Reinigungstuch, Wattestäbchen,
Linsenreinigungspapier, Blasebalg und Reinigungsüssigkeit
AA = Arbeitsabstand
Euromex Microscopen bv • Papenkamp 20 • 6836 BD Arnhem • The Netherlands • T +31 (0) 26 323 22 11 • info@euromex.com • www.euromex.com
DZ SERIES | STEREO MIKROSKOPE
Alle Informationen können ohne vorherige Ankündigung geändert werden
v.126411
3/3
