Euromex EC.1001, EC.1101, EC.1601, EC.1051, EC.1151 Brochure [de]

...

Download

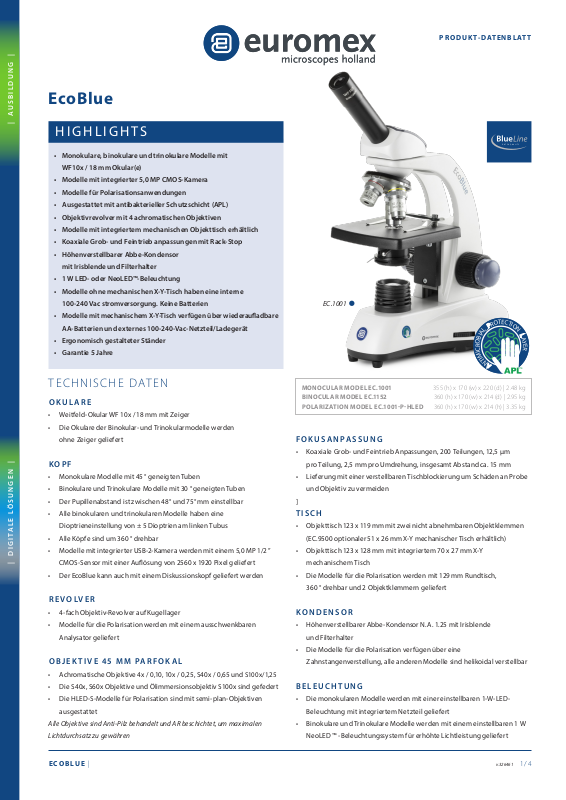

Page 1

EcoBlue

PRODUKT-DATENBLATT

HIGHLIGHTS

DUTCH QUALITY

• Monokulare, binokulare und trinokulare Modelle mit

WF10x / 18 mm Okular(e)

• Modelle mit integrierter 5,0 MP CMOS-Kamera

• Modelle für Polarisationsanwendungen

• Ausgestattet mit antibakterieller Schutzschicht (APL)

• Objektivrevolver mit 4 achromatischen Objektiven

• Modelle mit integriertem mechanischen Objekttisch erhältlich

• Koaxiale Grob- und Feintrieb anpassungen mit Rack-Stop

• Höhenverstellbarer Abbe-Kondensor

mit Irisblende und Filterhalter

• 1 W LED- oder NeoLED™-Beleuchtung

• Modelle ohne mechanischen X-Y-Tisch haben eine interne

100-240 Vac stromversorgung. Keine Batterien

• Modelle mit mechanischem X-Y-Tisch verfügen über wiederauadbare

AA-Batterien und externes 100-240-Vac-Netzteil/Ladegerät

• Ergonomisch gestalteter Ständer

• Garantie 5 Jahre

TECHNISCHE DATEN

OKULARE

• Weitfeld-Okular WF 10x / 18 mm mit Zeiger

• Die Okulare der Binokular- und Trinokularmodelle werden

ohne Zeiger geliefert

KOPF

• Monokulare Modelle mit 45 ° geneigten Tuben

• Binokulare und Trinokulare Modelle mit 30 ° geneigten Tuben

• Der Pupillenabstand ist zwischen 48° und 75° mm einstellbar

• Alle binokularen und trinokularen Modelle haben eine

Dioptrieneinstellung von ± 5 Dioptrien am linken Tubus

• Alle Köpfe sind um 360 ° drehbar

• Modelle mit integrierter USB-2-Kamera werden mit einem 5,0 MP 1/2 ”

| DIGITALE LÖSUNGEN | | AUSBILDUNG |

CMOS-Sensor mit einer Auösung von 2560 x 1920 Pixel geliefert

• Der EcoBlue kann auch mit einem Diskussionskopf geliefert werden

RE VOLVER

• 4-fach Objektiv-Revolver auf Kugellager

• Modelle für die Polarisation werden mit einem ausschwenkbaren

Analysator geliefert

OBJEKTIVE 45 MM PARFOKAL

• Achromatische Objektive 4x / 0,10, 10x / 0,25, S40x / 0,65 und S100x/1,25

• Die S40x, S60x Objektive und Ölimmersionsobjektiv S100x sind gefedert

• Die HLED-S-Modelle für Polarisation sind mit semi-plan-Objektiven

ausgestattet

Alle Objektive sind Anti-Pilz behandelt und AR beschichtet, um maximalen

Lichtdurchsatz zu gewähren

ECOBLUE |

EC.1001

™

MONOCULAR MODEL EC.1001

BINOCULAR MODEL EC.1152

POLARIZ ATION MODEL EC.1001PHLED

355 (h) x 170 (w) x 220 (d) | 2.48 kg 360 (h) x 170 (w) x 214 (d) | 2.95 kg 360 (h) x 170 (w) x 214 (h) | 3.35 kg

FOKUSANPASSUNG

• Koaxiale Grob- und Feintrieb Anpassungen, 200 Teilungen, 12,5 µm

pro Teilung, 2,5 mm pro Umdrehung, insgesamt Abstand ca. 15 mm

• Lieferung mit einer verstellbaren Tischblockierung um Schäden an Probe

und Objektiv zu vermeiden

]

TISCH

• Objekttisch 123 x 119 mm mit zwei nicht abnehmbaren Objektklemmen

(EC.9500 optionaler 51 x 26 mm X-Y mechanischer Tisch erhältlich)

• Objekttisch 123 x 128 mm mit integriertem 70 x 27 mm X-Y

mechanischem Tisch

• Die Modelle für die Polarisation werden mit 129 mm Rundtisch,

360 ° drehbar und 2 Objektklemmern geliefert

KONDENSOR

• Höhenverstellbarer Abbe-Kondensor N.A. 1.25 mit Irisblende

und Filterhalter

• Die Modelle für die Polarisation verfügen über eine

Zahnstangenverstellung, alle anderen Modelle sind helikoidal verstellbar

BELEUCHTUNG

• Die monokularen Modelle werden mit einer einstellbaren 1-W-LED-

Beleuchtung mit integriertem Netzteil geliefert

• Binokulare und Trinokulare Modelle werden mit einem einstellbaren 1 W

NeoLED ™ -Beleuchtungssystem für erhöhte Lichtleistung geliefert

v.326461

1/4

Page 2

• Die Modelle EC.1151, EC.1152, EC.1153, EC.1652 und EC.1653 werden

mit wiederauadbaren Batterien und einem externen 100-240 V

Batterieladegerät / Netzadapter und geliefert

• Die Modelle für die Polarisation werden mit H-LED-Beleuchtung für eine

korrekte Farbwiedergabe (sehr ähnlich dem Halogenlichtspektrum). Mit

integriertem 100-240-V-Netzteil, ohne Batterien

ANTIDIEBSTAHLSLOT

Auf der Rückseite des Mikroskops bendet sich ein Kensington Security Slot,

mit dem das Instrument vor Diebstahl gesichert werden kann

VERPACKUNG

• Mit Netzkabel oder Netzadapter-Ladegerät, weißlter, Staubschutzhülle,

Ersatzsicherung, Bedienungsanleitung und 5 ml

• Immersionsöl für Modelle mit einem S100x-Objektiv

• Die EcoBlue-Modelle mit externem Netzadapter und X-Y-Tisch (EC.1x5x)

werden mit drei wiederauadbaren AA-Batterien geliefert

• Alle verpackt in einer Polystyrolbox

APL ANTIMIKROBIELLE BESCHICHTUNG

APL (Antimicrobial Protection Layer) ist eine

revolutionäre Farbbehandlung für die kritischsten

Teile unserer Produkte. Ein Mikroskop mit APL

schränkt den Wachstum von Mikroorganismen,

einschließlich Bakterien und Schimmelpilzen

™

deutlich ein

PRODUKT-DATENBLATT

DIGITALE MODELLE

KAMERA

• Alle EcoBlue-Digitalmikroskope sind mit einer 5,0 MP CMOS USB-2-

Kamera ausgestattet

• Maximale Auösung 2560 x 1920, 24 Bit Farbtiefe, bis zu 30 Bilder

pro Sekunde

• Lieferung mit ImageFocus Plus Software, USB-2 Kabel und Mikrometer

1 mm/100-Objektträger

• Die Garantie für die Kamera beträgt 2 Jahre

SOFTARE

• Wird mit ImageFocus Plus zur Aufnahme von Bildern und Videos geliefert

• Mit der ImageFocus Plus-Software zum Erfassen und Analysieren können

Bilder im JPG-, TIF- oder BMP-Format sowie Videos im AVI-Format

gespeichert werden

• Diese Software ermöglicht auch eine umfassende Analyse, z. B.

Messungen an Stand- und Livebildern sowie Anmerkungen zu

aufgenommenen Bildern

• Bilder können mit Anmerkungen versehen und Messungen an Live- oder

aufgenommenen Bildern durchgeführt werden

• Kompatibel mit Windows 7, 8, 10 und 11, 32 als auch 64 Bit-

Kongurationen

• Für die Aufnahme von Bildern steht auch eine Mac OS Light-Version zur

Verfügung

• Updates können von unserer Website www.euromex.com

heruntergeladen werden

| DIGITALE LÖSUNGEN | | AUSBILDUNG |

ECOBLUE |

EC.1005 EC.1057

v.326461

2/4

Page 3

STANDARDMODELLE

PRODUKT-DATENBLATT

MODELLE

EC .1001 EC.1101 EC .1601 EC.1051 EC.1151 EC .1651 EC.1152 EC .1652 EC .1053 EC.1153 EC.1001-P -HLED-S EC.1601-P -HLED -S EC.1101-P -HLED-S EC.1002-P -HLED-S EC.1602-P -HLED-S EC.1102-P -HLED-S EC.1003-P -HLED-S EC.1603-P -HLED-S EC.1103-P -HLED-S

(1)

Integrierter X-Y mechanischer Tisch mit einem Verfahrbereich von 70 x 27 mm

(2)

Mit einem externen 100-240 V Batterieladegerät / Netzteil

(3)

Die Polarisationsmodelle werden mit einem 129-mm-Rundtisch und Halbplanobjektiven sowie H-LED-Beleuchtung (ähnliches Lichtspektrum wie Halogen) geliefert

(4)

Modelle mit semi-Plan Objektieve

Mono Bino Trino 4/10/40x

Objektive

• • •

• • • •

• • • • •

• • • • • •

• • • • •

• • • • • •

•

• • • • •

S60x

Objektiv

S100x

Objektiv

Mechanischer X-Y

Objekttisch

(1)

• • •

LED NeoLED™ Batterien

(2)

Polarisation

• •

(3)

(4)

| DIGITALE LÖSUNGEN | | AUSBILDUNG |

DIGITALE MODELLE

MODELLE

EC .1005 EC.1105 EC .1605 EC .1007 EC.1107 EC .1607 EC .1055 EC.1155 EC .1655 EC .1057 EC.1157 EC .1657

* Integrierter Kreuztisch mit 70 x 27 mm Einstellbereich

Monokular Binokular 4x/10x/S40x Objektive S60x Objektiv S100x Objektiv Objekttisch mit integriertem

• • •

• • • •

• • •

• • • •

• • • • •

• • •

• • • •

• • • • •

ZUBEHÖR UND ERSATZTEILE

OKULARE

AE.5571 Weitfeld Okular WF 5x / 18 mm

EC.6 010 HWF 10x / 18 mm Okular

EC.6 010-M Weitfeld Okular HWF 10x / 18 mm mit Mikrometer

EC .6 015 HWF 15x / 12 mm Okular

EC .6110 HWF 10x / 18 mm Okular mit Mikrometer

EC.6099 Paar Augenmuscheln

X-Y-Kreuztisch *

LED NeoLED™

•

OBJEKTIVE  45 MM PARFOKAL

EC.70 04 Achromatisches 4x / 0.10 Objektiv. Arbeitsabstand 37,5 mm

EC.7010 Achromatisches 10x / 0,25 Objek tiv. Arbeitsabstand 6,8 mm

EC.702 0 Achromatisches 20x / 0,40 Objektiv. Arbeitsabstand 2,0 mm

EC.70 40 Achromatisches S40x / 0,65 Objek tiv. Arbeitsabstand 0,6 mm

EC.70 60 Achromatisches S60x / 0,85 Objek tiv. Arbeitsabstand 0,185 mm

EC.7000 Achromatisches S100x / 1,25 Ölimmersionsobjektiv. Arbeitsabstand

0,195 m m

ECOBLUE | 3/4

v.326461

Page 4

PRODUKT-DATENBLATT

FILTER

EC.9710 Mattierter Weißlter

AE.5202 Blaulter, Durchmesser 32 mm

AE.5203 Gelblter, Durchmesser 32 mm

AE.5204 Neutraler Graulter, Durchmesser 32 mm

AE.5205 Grünlter, Durchmesser 32 mm

AE.5207 Blaulter Plexiglas, Durchmesser 32 mm

POLARISATIONSAUFSÄTZE

AE.5150 Einfacher Polarisationsaufsatz. Polarisator 18 mm Durchmesser im

Okular montiert, Analysator 32 mm Durchmesser im Filterhalter

AE.5152 Einfache Polarisationsaufsatz. Analysator über Okular und

Analysator 32 mm Durchmesser im Filterhalter

AE.5153 Einfache Polarisationsaufsatz. Analysator über dem Okular montiert

und 360° drehbarer Polarisator auf dem Tisch

AE.5154 Polarisator in der Halterung, zum Aufsetzen auf das Okular

KAMERA ZUBEHÖR

AE.5130 Universeller SLR-Adapter ø 23,2 mm mit integriertem 2x Objektiv

für Eine SLR-Kamera mit APS-C-Sensor. Benötigt

T2-Adapter

AE.5025 T2-Ring Adapter für Nikon D SLR-Digitalkamera

AE.5040 T2-Ring Adapter für Canon EOS SLR-Digitalkamera

Weitere T2 Adapter auf Anfrage

EINWEGARTIKEL

PB .5157-W Objektträger 76 x 26 mm, geschliene Kanten. Weiß mattierte Seite,

50 Stück pro Packung

PB .5157- B Objektträger 76 x 26 mm, geschliene Kanten. Blau mattierte Seite,

50 Stück pro Packung

PB .5155 Objektträger 76 x 26 mm, geschliene Kanten, 50 Stück

PB. 5160 Objektträger 76 x 26 mm mit Kavität (Hohlraumtiefe 0,25 mm),

geschliene Kanten, 10 Stück pro Packung

PB.5165 Deckgläser 18 x 18 mm, Stärke 0,13-0,17 mm,

100 Stü ck

PB. 5168 Deckgläser 22 x 22 mm , Dicke 0,13-0,17 mm,

100 Stü ck

AE.5227 Glassicherung 1 A, 10 Stück

PB.52 45 Linsenreinigungspapier, 100 Blatt pro Packung

PB.52 55 Immersionsöl (25 ml). n = 1,515

PB .5274 Isopropylalkohol 99% (200 ml)

PB. 5275 Reinigungsset: Linsenreinigungsüssigkeit, fusselfreies Linsentuch/

Papier, Bürste, Blasebalg, Wattestäbchen

PB. 5276 Mikroskop-Wartungs- und Servicekit, 16-teilig:

Reinigungsbürste, 6-tlg. Schraubendrehersatz, L Blasebalg, 3-tlg.

Innensechskantschlüssel, 1,5, 2, 2,5 mm, Linsenreinigungsüssigkeit

20 ml, Reinigungstuch 140 x 140 mm, 100 St. Objektiv Tissues,

Tube Wartungsfet t, 10 ml Flasche Öl, verpack t in einem schönen

Werkzeugkasten

| DIGITALE LÖSUNGEN | | AUSBILDUNG |

SONSTIGES

AE.5511 Diskussionskopf ohne Okulare. Wird mit zwei Okularen geliefert,

wenn der Kopf auf dem Mikroskop montiert bestellt wird

EC.9500 Aufsteckbarer mechanischer XY-Tisch, Verstellbereich

51 x 26 mm, mit Doppel-Nonius und separaten horizontalen

Einstellknöpfen

EC. 9981 1 W LED-Ersatzgerät

EC.9991 1 W NeoLED ™ -Ersatzgerät

EC.9994 1 W H-LED Ersatzgerät

SL .1379 Ersatz-Halogen 20 W 12 V Lampe für Polarisationsmodelle

EC.9975 Adapter für externes Net z / Ladegerät 100-240 Vac / 5 VDC

(50/60 Hz)

AE .9918 Nylon-Mikroskoptasche (25 x 39 x 19 cm)

AE .9912 Euromex Staubschutzhülle, mittel (35 x 39 cm)

AE.9918

EC.1603-P-HLED-S

AE.9912

Euromex Microscopen bv • Papenkamp 20 • 6836 BD Arnhem • The Netherlands • T +31 (0) 26 323 22 11 • [email protected] • www.euromex.com

ECOBLUE | 4/4

Alle Informationen können ohne vorherige Ankündigung geändert werden

v.326461
