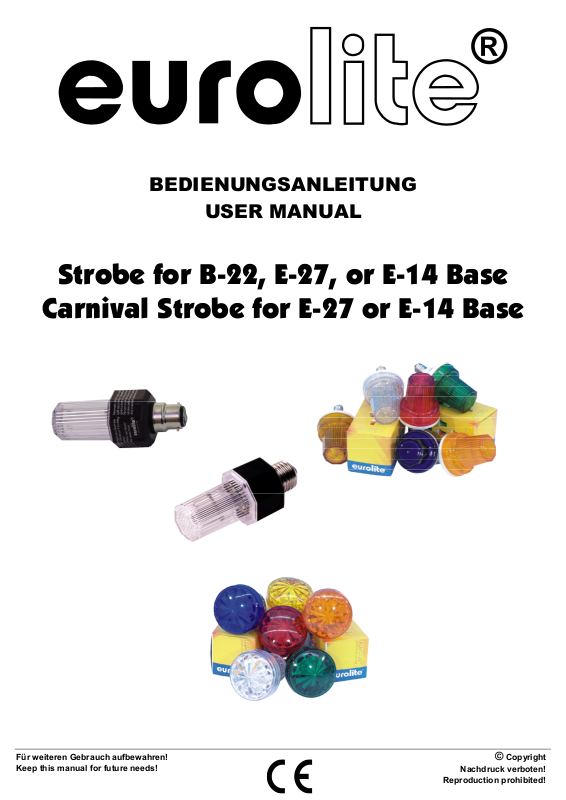

Eurolite Strobe for B-22 Base, Strobe for E-27 Base, Strobe for E-14 Base, Carnival Strobe for E-27 Base, Carnival Strobe for E-14 Base User manual [ml]
BEDIENUNGSANLEITUNG
USER MANUAL
Strobe for B-22, E-27, or E-14 Base
Carnival Strobe for E-27 or E-14 Base
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
© Copyright
Nachdruck verboten!
Reproduction prohibited!
MULTI-LANGUAGE-INSTRUCTIONS
52200764, 52200765, 52200774, 52200775, 52200784, 52200785
Inhaltsverzeichnis
Table of contents
EINFÜHRUNG....................................................................................................................................................3
SICHERHEITSHINWEISE..................................................................................................................................3
BESTIMMUNGSGEMÄSSE VERWENDUNG ...................................................................................................4
BEDIENUNG ......................................................................................................................................................4
REINIGUNG UND WARTUNG...........................................................................................................................5
TECHNISCHE DATEN .......................................................................................................................................5
INTRODUCTION ................................................................................................................................................6
SAFETY INSTRUCTIONS..................................................................................................................................6
OPERATING DETERMINATIONS .....................................................................................................................7
OPERATION.......................................................................................................................................................7
CLEANING AND MAINTENANCE.....................................................................................................................7
TECHNICAL SPECIFICATIONS........................................................................................................................8
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers:
E-14 Fassung / E-14 Base: 52200660, 52200661, 52200662, 52200663, 52200664, 52200665
Schausteller-Strobe / Carnival Strobe E-27: 52200674, 52200675, 52200676, 52200677, 52200678, 52200679
Schausteller-Strobe / Carnival Strobe E-14: 52200680, 52200681, 52200682, 52200683, 52200684, 52200685
B-22 & E-27 Fassung/ B-22 & E-27 Base: 52200705, 5220070L, 52200750, 52200754, 52200755, 52200756,
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de
00055871.DOC, Version 1.32/8
BEDIENUNGSANLEITUNG
Strobe für B-22, E-27 oder E-14 Fassung
Schausteller-Strobe für E-27 oder E-14 Fassung
ACHTUNG!
GerätvorFeuchtigkeitundNässeschützen!
NiemalsdasGerätöffnen!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, daß Sie sich für ein Strobe für B-22, E-27 oder E-14 Fassung, oder für ein SchaustellerStrobe für E-27 oder E-14 Fassung entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir
sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Strobe aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
SeienSiebesondersvorsichtigbeimUmgangmitgefährlicherNetzspannung.BeidieserSpannungkönnenSieeinenlebensgefährlichenelektrischenSchlagerhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
00055871.DOC, Version 1.33/8
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert.
GESUNDHEITSRISIKO!
BlickenSieniemalsdirektindieLichtquelle,dabeiempfindlichenMenschenu.U.
epileptischeAnfälleausgelöstwerdenkönnen(giltbesondersfürEpileptiker)!
Betreiben Sie das Stroboskop niemals ohne oder mit gebrochener Schutzkappe!
Beachten Sie bitte, daß Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät fernhalten!
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Stroboskop, mit dem sich dekorative Lichteffekte erzeugen
lassen. Dieses Produkt ist nur für den Anschluß an 230 V, 50 Hz Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, daß das Gerät nicht zu großer Hitze, Feuchtigkeit und
Staub ausgesetzt wird. Vergewissern Sie sich, daß keine Kabel frei herumliegen. Sie gefährden Ihre eigene
und die Sicherheit Dritter!
Das Bildzeichen
zwischen Lichtaustritt und der zu beleuchtenden Fläche darf 0,5 Meter nicht unterschreiten!
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funkionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, daß eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluß, Brand, elektrischem Schlag, Lampenexplosion etc. verbunden.
---m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
BEDIENUNG
Achtung: Bevor Sie das Strobe einschrauben, unbedingt Fassung freischalten!
Schrauben Sie das Strobe in die entsprechende Fassung ein. Sobald Sie die Leuchte einschalten, blitzt das
Strobe mit 1-3 Blitzen/Sek.
00055871.DOC, Version 1.34/8
REINIGUNG UND WARTUNG
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Artikel: B-22 Fassung E-27 Fassung E-14 Fassung
Spannungsversorgung: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~
Gesamtanschlusswert: 5 W 5 W 4 W
Max. Umgebungstemperatur Ta: 45° C 45° C 45° C
Max. Leuchtentemp. im Beharrungszustand TC: 55° C 55° C 55° C
Blitzrate: 1-3 Hz 1-3 Hz 1-3 Hz
Lebensdauer: 2,000,000 Flashs 2,000,000 Flashs 2,000,000 Flashs
Maße (LxD): 117 x 51 mm 110 x 48 mm 95 x 55 mm
Gewicht: 61 g 80 g 60 g
Schausteller-Strobes
Artikel: E-27 Fassung E-14 Fassung
Spannungsversorgung: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~
Gesamtanschlusswert: 5 W 4 W
Max. Umgebungstemperatur Ta: 45° C 45° C
Max. Leuchtentemp. im Beharrungszustand TC: 55° C 55° C
Blitzrate: 1-3 Hz 1-3 Hz
Lebensdauer: 2,000,000 Flashs 2,000,000 Flashs
Maße (LxD): 105 X 60 mm 105 X 60 mm
Gewicht: 80 g 65 g
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
02.11.2010 ©
00055871.DOC, Version 1.35/8
USER MANUAL
Strobe for B-22, E-27 or E-14 Base
Carnival Strobe for E-27 or E-14 Base
CAUTION!
Keepthisdeviceawayfromrainandmoisture!
Neveropenthehousing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a Strobe for B-22, E-27 or E-14 base or a Carnival Strobe for E-27 or E-14
base. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long
period of time.
Unpack your Strobe.
SAFETY INSTRUCTIONS
CAUTION!
Becarefulwithyouroperations.Withadangerousvoltageyoucansufferadangerous
electricshockwhentouchingthewires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
6/8
00055871.DOC, Version 1.3
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
This device falls under protection-class II and features a protective insulation.
HEALTHHAZARD!
Neverlookdirectlyintothelightsource,assensitivepersonsmaysufferan
epilepticshock(especiallymeantforepileptics)!
Do not operate the stroboscope without a protective cap! "Replace every broken protective cap."
Please consider that damages caused by manual modifications to the device are not subject to warranty.
Keep away children and amateurs!
OPERATING DETERMINATIONS
This device is a stroboscope for creating decorative effects. This product is only allowed to be operated with
an alternating current of 230 V, 50 Hz and was designed for indoor use only.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The symbol
between light-output and the illuminated surface must be more than 0.5 meters.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, lamp explosion etc.
---m
determines the minimum distance from lighted objects. The minimum distance
OPERATION
Caution: Never screw the strobe in without having disconnected the lamp-socket from the mains!
Screw the Strobe in the appropriate socket. As soon as you switch the lamp-socket on, the strobe flashes
with a flash-rate of 1-3 flashes/second.
CLEANING AND MAINTENANCE
We recommend a frequent cleaning of the device. Please use a moist, lint-free cloth. Never use alcohol or
solvents!
7/8
00055871.DOC, Version 1.3
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.
TECHNICAL SPECIFICATIONS
Article: B-22 Base E-27 Base E-14 Base
Power supply: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~
Power consumption: 5 W 5 W 4 W
Max. ambient temperature Ta: 45° C 45° C 45° C
Max. housing temp. TC(steady state): 55° C 55° C 55° C
Flash-rate: 1-3 Hz 1-3 Hz 1-3 Hz
Lifetime: 2,000,000 Flashes 2,000,000 Flashes 2,000,000 Flashes
Dimensions (LxD): 117 x 51 mm 110 x 48 mm 95 x 55 mm
Weight: 61 g 80 g 60 g
Carnival Strobes
Article: E-27 Base E-14 Base
Power supply: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~
Power consumption: 5 W 4 W
Max. ambient temperature Ta: 45° C 45° C
Max. housing temp. TC(steady state): 55° C 55° C
Flash-rate: 1-3 Hz 1-3 Hz
Lifetime: 2,000,000 Flashes 2,000,000 Flashes
Dimensions (LxD): 105 X 60 mm 105 X 60 mm
Weight: 80 g 65 g
Please note: Every information is subject to change without prior notice. 02.11.2010 ©
8/8
00055871.DOC, Version 1.3
