Willkommen bei Eurolite! Schön, dass Sie sich für eines unserer Produkte
EINFÜHRUNG
Erleben Sie Eurolite.
Videos zum Produkt,
passendes Zubehör,
Dokumentation,
Firmware- und SoftwareUpdates, Support und
News zur Marke. Sie
finden all das und vieles
mehr auf unserer
Website. Besuchen Sie
uns auch auf unserem
YouTube-Kanal und
Facebook.
www.eurolite.de
www.youtube.com/
eurolitevideo
www.facebook.com/
Eurolitefans
entschieden haben. Eurolite bietet Ihnen Zugang zur Welt der Showtechnik mit
einer weltweit einzigartigen Vielfalt an Produkten sowohl für professionelle
Anwender als auch für Einsteiger.
Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele
Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt
Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen
und nutzen.
Damit Sie sich und andere keinen Gefahren aussetzen, beachten Sie bitte
unbedingt alle Sicherheitshinweise und verwenden das Produkt nur wie in
dieser Anleitung beschrieben. Bitte bewahren Sie diese Bedienungsanleitung
für weiteren Gebrauch auf und geben Sie sie ggf. an nachfolgende Besitzer
weiter.
Produktmerkmale
•Kleiner 3-in-1-Lichteffekt sorgt für Stimmung auf der nächsten Party
•Rotierende Spiegelkugel mit 4 LEDs (R, G, B, W) zaubert leuchtende Farben
in den Raum
•32 weiße LEDs für Wash-, Strobe- und Lauflichteffekte
•2 Laserdioden projizieren tausende rote und grüne Laserstrahlen
•Laserklasse 2M: keine Abnahme oder Bestellung eines
Laserschutzbeauftragten erforderlich
•4 integrierte Showprogramme im Auto- und Musikmodus
•Bequeme Steuerung per IR-Fernbedienung (IR-19, im Lieferumfang)
•Musiksteuerung über eingebautes Mikrofon mit Empfindlichkeitsregler
•Montagebügel zur flexiblen Wand- und Deckenmontage
•Spannungsversorgung über mitgeliefertes Netzteil
5
• DE
ACHTUNG
!
GEFAHR
!
GEFAHR!
WICHTIGE SICHERHEITSHINWEISE
Batterien bei längerem Nichtgebrauch. Ausgelaufene
Betriebsbedingungen
Das Gerät ist für die Benutzung in
Innenräumen ausgelegt. Schützen Sie es
vor Feuchtigkeit und Nässe.
Batterien können bei Berührung Hautverätzungen
verursachen. Benutzen Sie in solchen Fällen
geeignete Schutzhandschuhe.
Wichtige Hinweise in Bezug auf Produkte mit Laser
Elektrischer Schlag durch Kurzschluss
Seien Sie besonders vorsichtig beim
Umgang mit gefährlicher Netzspannung.
Bei dieser Spannung können Sie einen
lebensgefährlichen elektrischen Schlag
erhalten.
•
Bitte lesen Sie vor der Verwendung des Produkts
diese Anleitung. Sie enthält wichtige Hinweise für den
korrekten Betrieb. Bewahren Sie diese Anleitung für
weiteren Gebrauch auf.
•
Verwenden Sie das Produkt ausschließlich gemäß
den hier gegebenen Vorgaben. Bei Schäden, die
durch Nichtbeachten dieser Anleitung verursacht
werden, erlischt die Garantie/Gewährleistung. Für
Folgeschäden wird keine Haftung übernommen.
•
Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung und es erlischt die Garantie/
Gewährleistung.
•
Aus Sicherheitsgründen ist das eigenmächtige
Umbauen oder Verändern des Produkts nicht
gestattet und hat den Verfall der Garantieleistung zur
Folge.
•
Vor Wasser, hoher Luftfeuchtigkeit und Hitze
schützen. Der ideale Temperaturbereich liegt bei -5
bis +45 °C.
•
Das Produkt darf nicht im Freien eingesetzt werden.
•
Halten Sie das Produkt vor leicht entflammbaren
Materialien fern.
•
Das Produkt ist kein Spielzeug. Halten Sie es vor
Kindern und Haustieren fern. Lassen Sie
Verpackungsmaterial nicht achtlos liegen.
•
Blicken Sie nicht direkt in die Lichtquelle! Personen
mit lichtempfindlicher Epilepsie könnten epileptische
Anfälle erleiden oder bewusstlos werden.
•
Gehen Sie vorsichtig mit dem Produkt um. Durch
Stöße, Schläge oder dem Fall aus bereits geringer
Höhe wird es beschädigt.
•
Beachten Sie bei der Installation die gesetzlichen,
nationalen Sicherheitsvorschriften. Das Gerät muss
sicher installiert sein und darf nicht herunterfallen. Das
Gerät ist immer mit einem geeigneten
Sicherheitsfangseil zu sichern.
•
Wenn das Produkt nicht mehr ordnungsgemäß
funktioniert oder Schäden aufweist, nehmen Sie es
bitte außer Betrieb und kontaktieren Ihren
Fachhändler.
•
Lichteffekte sind nicht für den Dauerbetrieb konzipiert.
Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Produkts erhöhen.
•
Schließen Sie die Batterien nie kurz, werfen Sie sie nie
ins Feuer und versuchen Sie auch nicht, sie wieder
aufzuladen (Explosionsgefahr!). Entfernen Sie die
Verletzung durch Laserstrahlung
Direkte Bestrahlung der Augen vermeiden.
Den Laserstrahl nicht mit optischen
Instrumenten wie Lupen oder Ferngläsern
betrachten. Laserstrahlung kann zu Augenund/oder Hautverletzungen führen. Alle
Schutzmaßnahmen für den sicheren
Betrieb dieses Lasers müssen unbedingt
eingehalten werden.
•
Dieses Gerät beinhaltet einen Laser der Klasse 2M
entsprechend der Klassifizierung nach DIN EN 608251:2007. Nicht in den Strahl blicken! Die zugängliche
Laserstrahlung liegt nur im sichtbaren Spektralbereich
(400 nm bis 700 nm). Bei kurzzeitiger Bestrahlungsdauer (max. 0,25 Sekunden) ist die Laserstrahlung
jedoch ungefährlich auch für das Auge. Eine längere
Bestrahlung wird durch den natürlichen Lidschlussreflex verhindert. Schließen Sie dennoch bewusst die
Augen oder wenden Sie sich sofort ab, sollte die
Laserstrahlung ins Auge treffen.
•
Die Laserstrahlen dürfen nicht mit optischen
Instrumenten wie Lupen oder Ferngläser betrachtet
werden.
•
Installieren Sie das Produkt so, dass die Projektionen
mit einem Abstand von mindestens 1 Meter zum
Publikum stattfinden.
•
Richten Sie den Laserstrahl niemals auf Personen
oder Tiere aus.
•
Achten Sie beim Ausrichten des Geräts auf
spiegelnde Oberflächen. Der Laserstrahl darf nicht
durch Reflexion auf das Auge treffen.
•
Achtung Laserdiode! Öffnen oder verändern Sie
niemals das Gerät. Eine Veränderung kann zum
Austritt gefährlicher Laserstrahlung führen, die die
angegebene Leistung um ein vielfaches überschreitet.
Bestimmungsgemäße Verwendung
•
Der LED Mini FE-4 ist ein kleiner Party-Lichteffekt, der
das Licht durch den Raum tanzen lässt und
leuchtende Farben an Wände und Decken zaubert.
Die Steuerung erfolgt direkt am Gerät oder per
Fernbedienung.
•
Dieses Produkt ist für professionelle Anwendungen im
Bereich der Veranstaltungstechnik vorgesehen (z. B.
auf Bühnen). Es ist nicht für die Raumbeleuchtung in
Haushalten geeignet.
6
• DE
Rotierende Diskokugel
Laseraustrittsöffnung
Weiße
Strobe
-
LEDs
Infrarotempfänger für die Fernbedienung
Fangseilöse
Montagebügel
F
eststellschraube
Schaltet Show
0-3 um zwischen:
schneller Autobetrieb
langsamer Autobetrieb
langsam)
Musiksteuerung
Schaltet um zwischen
Show
0-3
Show 0
: Diskokugel + Laser + Strobe in Schleife
Show 1
: Diskokugel
Show 2
: Strobe
Show 3
: Laser
Empfindlichkeitsregler für Musiksteuerung
Mikrofon für Musiksteuerung
Gerät an/aus
Anschluss für das Steckernetzteil
Fernbedienung
[Standby]:
LEDs
/Laser
an/aus
[Show
0
]: Diskokugel + Laser + Strobe in Schleife
[Show 1
]: Diskokugel
[Show 2
]: Strobe
[Show 3
]: Laser
[Show
Fast]:
schneller Autobetrieb (Kontroll
-
LED blinkt schnell)
[Show
Slow]:
langsamer Autobetrieb (Kontroll
-
LED blinkt
langsam
)
[Show
Sound]:
Musiksteuerung (Kontroll
-
LED leuchtet im Takt
der Musik
)
BEDIENELEMENTE UND ANSCHLÜSSE
(Kontroll-LED blinkt schnell)
(Kontroll-LED blinkt
(Kontroll-LED leuchtet im Takt der Musik)
7
• DE
WARNUNG
!
Montagebügel
Haken zur Traversenmontage
Feststellschraube
INBETRIEBNAHME
Montage
Das Gerät ist zur Überkopfmontage über den Montagebügel vorgesehen. Montieren Sie es über den Bügel an
einer Wand oder einer Decke. Alternativ kann es auch mit geeigneten Haken über den Bügel an einer Traverse
befestigt werden. Zum Ausrichten lösen Sie die Feststellschrauben am Hängebügel, stellen die gewünschte
Neigung ein und ziehen die Schrauben wieder fest an.
Verletzungsgefahr durch Herabfallen
Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen
Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Beachten Sie bei der
Installation die gesetzlichen, nationalen Sicherheitsvorschriften, insbesondere die Bestimmungen der
BGV C1 und EN 60598-2-17.
• Die Aufhängevorrichtung des Geräts muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne
dauernde schädliche Deformierung das Zehnfache der Nutzlast aushalten kann.
• Das Gerät muss zusätzlich gesichert werden, z. B. mit einem geeigneten Sicherungsseil. Befestigen Sie das
Sicherungsseil so, dass der Fallweg des Geräts nicht mehr als 20 cm betragen kann. Diese zweite Aufhängung
muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation
herabfallen kann.
• Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 16771 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner
müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend
dimensioniert sein und korrekt angewendet werden.
Gebrauch
Ihr neuer Lichteffekt ist in wenigen Augenblicken in Betrieb genommen. Schließen Sie ihn einfach über das
beiliegende Steckernetzteil ans Netz an und schalten Sie ihn ein. Jetzt kann’s losgehen: Wählen Sie die
gewünschte Show und Geschwindigkeit und schon wird das Licht durch den Raum gewirbelt. Mit der
beiliegenden Fernbedienung können Sie das Gerät bequem aus der Distanz steuern. Halten Sie beim Betätigen
einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen
Fernbedienung und Sensor muss Sichtverbindung bestehen. Schalten Sie das Gerät aus und entnehmen Sie die
Batterie, wenn Sie es für längere Zeit nicht verwenden.
Hinweise
• Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht
entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen
Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus.
Anderenfalls ist die Fernbedienung nicht funktionstüchtig.
• Lässt die Reichweite der Fernbedienung nach ist die Batterie verbraucht und muss
auswechselt werden. Drücken Sie dazu auf der Rückseite der Fernbedienung den
kleinen Riegel mit der Kerbe nach rechts und ziehen Sie gleichzeitig den Batteriehalter
heraus. Für den Betrieb der Fernbedienung wird eine 3-V-Knopfzelle Typ CR 2025
benötigt. Achten Sie beim Einsetzen darauf, dass der Pluspol der Knopfzelle im Halter
nach oben zeigt.
Fangseil
8
• DE
Spannungsversorgung:
12 V DC, über mitgeliefertes Netzteil an 100
-
240 V AC, 50/60 Hz
Gesamtanschlusswert:
12 W
Laserklasse:
2M
Lasermodule:
Rot (0,5 mW, 532 nm), grün (1 mW, 650 nm)
Farb
-
LEDs:
4 (R, G, B, W)
, je 3 W
Strobe
-
LEDs:
32 (
weiß
)
, je 0,2 W
Musiksteuerung:
über eingebautes Mikrofon
Maximale Umgebungstemperatur T
: 45° C
Max. Leuchtentemperatur im
55° C
Maße (LxBxH):
248 x 153
x 210 mm
Gewicht:
1,7 kg
REINIGUNG UND WARTUNG
Das Produkt ist bis auf einen evtl. erforderlichen Batteriewechsel und eine gelegentliche Reinigung für Sie
wartungsfrei. Zur Reinigung können Sie ein fusselfreies, angefeuchtetes Tuch verwenden. Überlassen Sie
Reparaturen einem Fachmann. Die verwendeten LEDs sind fest verbaut und können nicht ausgetauscht werden.

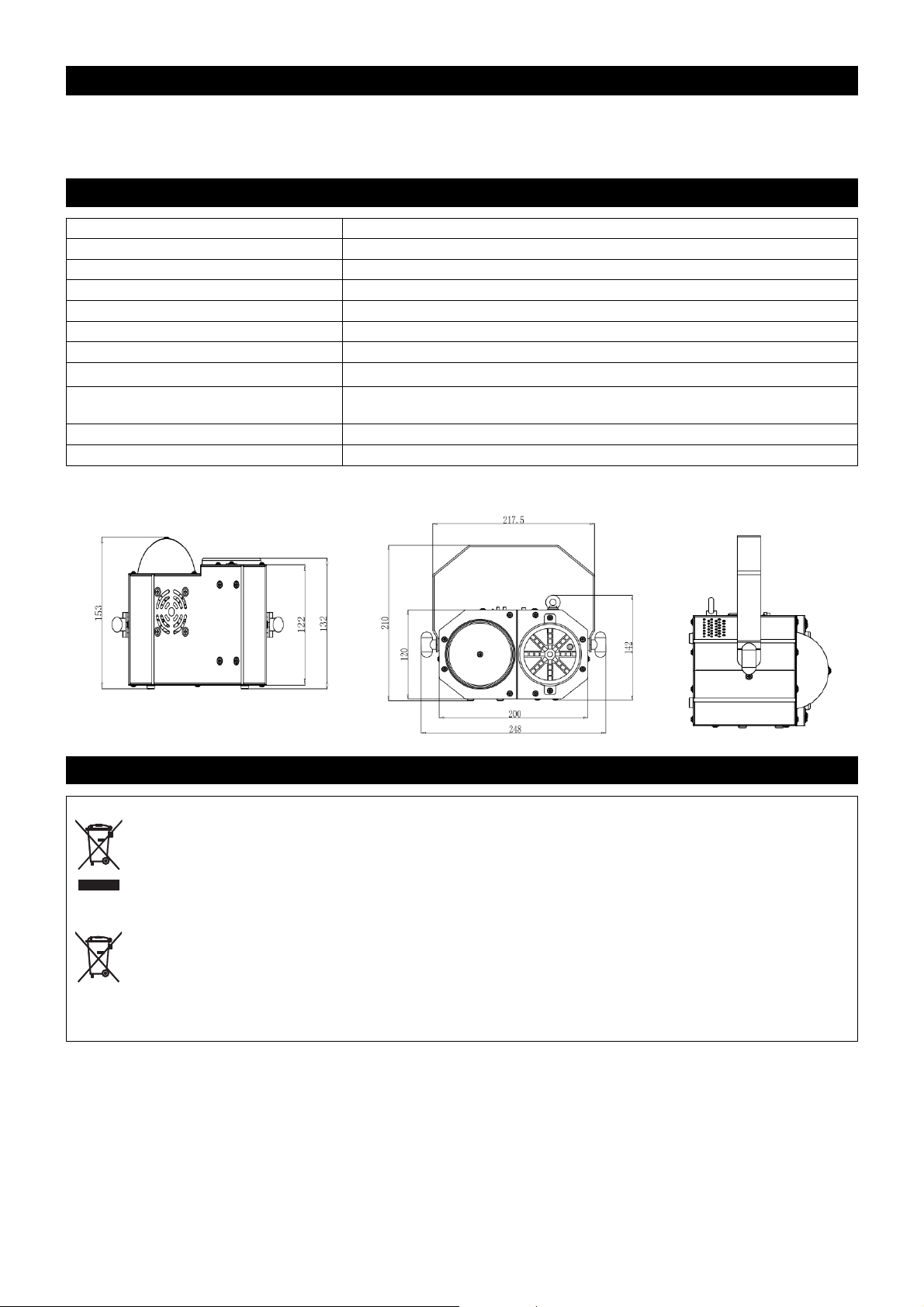

TECHNISCHE DATEN
a
Beharrungszustand Tc:
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
UMWELTSCHUTZ
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind,
dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren
Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen
Sie diese getrennt vom Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten
Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten. Verbrauchte
Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und überall, wo Batterien
verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der ordnungsgemäßen Entsorgung
von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
9
• EN
CONTENTS
INTRODUCTION .................................................. 10
Product features ..................................................... 10
IMPORTANT SAFETY INSTRUCTIONS .............. 11
OPERATING ELEMENTS AND CONNECTIONS . 12
SETUP ................................................................. 13
Mounting ................................................................. 13
Use .......................................................................... 13
CLEANING AND MAINTENANCE ....................... 14
TECHNICAL SPECIFICATIONS .......................... 14
PROTECTING THE ENVIRONMENT ................... 14
Copyright
D00101717, version 1.0, publ. 21/02/2017
© Eurolite. All rights reserved.
No part of this document may be reproduced in any form
without the written permission of the copyright
owner.
Support
For product updates, documentation, software and
support please visit www.eurolite.de. You can find the
latest version of this user manual in the product’s
download section.
Disclaimer
The contents of this document are subject to revision
without notice due to continued progress in
methodology, design, and manufacturing. Eurolite shall
have no liability for any error or damage of any
kind resulting from the use of this document.
Trademarks
All trademarks mentioned herein are the property of their
respective owners.
10
• EN
W
elcome to Eurolite! Thank you for choosing one of our products.
Eurolite is
INTRODUCTION
Experience Eurolite.
Product videos, suitable
accessories, firmware
and software updates,
documentation and the
latest news about the
brand. You will find this
and much more on our
website. You are also
welcome to visit our
YouTube channel and
find us on Facebook.
www.eurolite.de
www.youtube.com/
eurolitevideo
www.facebook.com/
Eurolitefans
your connection to the world of show with an unparalleled variety of products,
both for professionals and beginners.
If you follow the instructions given in this manual, we are sure that you will
enjoy this product for a long period of time. This user manual will show you
how to install, set up and operate your new Eurolite product.
Users of this product are recommended to carefully read all warnings in order
to protect yourself and others from damage. Please keep this manual for future
needs and pass it on to further owners.
Product features
•Small 3-in-1 light effect sets up great at the next party
•Rotating disco ball with 4 LEDs (R, G, B, W) projects bright colors in your
room
•32 white LEDs with wash, strobe and chasing effects
•2 laser diodes project thousands of red and green laser beams
•Laser class 2M: does not require additional protective measures or
appointment of a laser safety officer
•4 built-in auto and music show programs
•Convenient control via IR remote control (IR-19, included in the delivery)
•Sound-control via built-in microphone with sensitivity control
•Mounting bracket for flexible wall mounting and ceiling suspension
•Operation via included power adapter
11
• EN
CAUTION
!
DANGER
!
DANGER!
IMPORTANT SAFETY INSTRUCTIONS
Operating conditions
This device has been designed for indoor use
only. Keep this device away from rain and
• Please read these operating instructions carefully
before using the product. They contain important
information for the correct use of your product.
Please keep them for future reference.
• Only use the product according to the instructions
given herein. Damages due to failure to follow
these operating instructions will void the warranty!
We do not assume any liability for any resulting
damage.
• We do not assume any liability for material and
personal damage caused by improper use or noncompliance with the safety instructions. In such
cases, the warranty/guarantee will be null and void.
• Unauthorized rebuilds or modifications of the
product are not permitted for reasons of safety and
render the warranty invalid.
• Keep away from water, high air humidity and heat.
The recommended temperature range is -5 to +45
°C.
• This product is not applicable for outdoor.
• Do not expose this product to flammable materials.
• This product is not a toy. Keep it out of the reach of
children and pets. Do not leave packaging material
lying around carelessly.
• Do not look directly at the light source! Persons
with light-sensitive epilepsy may suffer from
epileptic seizures or fall unconscious.
• Handle the product with care, it can be damaged
by impacts, blows, or accidental falls, even from a
low height.
• Make sure that the installation complies with the
standards and rules that apply in your country. The
device must be installed securely and prevented
from falling down. Always secure it with an
appropriate safety bond.
• If this product is no longer working properly or is
visibly damaged, take it out of operation and
consult your local dealer.
• Lighting effects are not designed for permanent
operation. Consistent operation breaks will ensure
that the device will serve you for a long time
without defects.
• Do not try to short-circuit, recharge, disassemble or
heat batteries (danger of explosion!). Remove the
batteries if the device is not used for a longer
period of time. Damaged/leaking batteries may
cause harm to your skin–use safety gloves.
moisture.
Electric shock caused by short-circuit
Be careful with your operations. With a
dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
Important information about laser products
Damage caused by laser radiation
Avoid direct eye exposure. Never view
directly with optical instruments (e.g.
magnifying lens or telescope). Laser
radiation can cause eye damage and/or
skin damage. All protective measures for a
safe operation of this laser must be
applied.
• This device includes a class 2M laser according to
the EN 60825-1:2007 regulation. Do not stare into
the beam! The accessible laser radiation is
exclusively within the visible spectral range (400
nm to 700 nm). However, a short-term exposure
(max. 0.25 seconds) is not hazardous to the eye. A
longer exposure is prevented by the natural eyelid
closing reflex. Nevertheless, close your eyes or turn
away immediately if the laser beam hits the eye.
• The laser beams must not be viewed with optical
instruments such as magnifying lenses or
telescopes.
• Always set up and install the unit so that a
minimum distance of 1 m is kept between the laser
light and the audience.
• Never direct the laser beam to the eyes of persons
or animals.
• Caution when aligning the unit to a reflecting
surface. The laser beam may not hit the eye by
reflection.
• Caution laser diode! Do not open or modify the
unit. A modification can result in a more hazardous
laser radiation which considerably deviates from
the specified values.
Intended use
• The LED Mini FE-4 is a small party lighting effect
that fills the room with dancing lights and projects
colorful light beams onto walls and ceilings.
Control is possible directly at the unit of via IR
remote control.
• This device is designed for professional use in the
field of event technology, e.g. on stage. It is not
suitable as household lighting.
12
• EN
Rotating disco ball
Laser output aperture
White strobe LEDs
Infrar
ed receiver for the remote
control
Mounting bracket
Safety eyelet
Fixation screw
Switches show
0-3 between:
fast auto mode
slow auto mode
sound control
Switches between show
0-3
show
0
: disco ball + laser + strobe in a loop
show
1
: disco ball
show
2
: strobe
show
3
: laser
Sensitivity control for the microphone
Microphone for sound
-
controlled operation
Power on/off
Input for the power unit
Remote control
[Standby]:
LEDs/laser
on/off
[Show
0
]:
disco ball + laser + strobe in a loop
[Show
1
]:
disco ball
[Show
2
]: strobe
[Show
3
]: laser
[Show Fast]:
fast auto mode (LED indicator flashes quickly)
[Show Slow]: s
low auto mode (LED indicator flashes slowly)
[Show Sound]:
sound control (LED indicator flashes to the beat of the music)
OPERATING ELEMENTS AND CONNECTIONS
(LED indicator flashes quickly)
(LED indicator flashes slowly)
(LED indicator flashes to the beat of the music)
13
• EN
WARNING
!
Mounting
bracket
Truss mounting clamp
Safety bond
SETUP
Mounting
This product is designed for overhead rigging to a wall or ceiling with the mounting bracket. It can also be
fastened to a truss using appropriate clamps. To align the unit, release the fixation screws at the mounting
bracket, adjust the desired inclination angle and retighten the fixation screws.
Risk of injury caused by falling objects
Devices in overhead installations may cause severe injuries when crashing down. Make sure that the
device is installed securely and cannot fall down. Make sure that the installation complies with the
standards and rules that apply in your country, in particular EN 60598-2-17.
• The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for
1 hour without any harming deformation.
• The device must be additionally secured with e.g. an appropriate safety bond. Fasten the safety bond in such a
way that, in the event of a fall, the maximum drop distance of the device will not exceed 20 cm. This secondary
safety attachment must be constructed in a way that no part of the installation can fall down if the main
attachment fails.
• You must only use safety bonds and quick links complying complying with DIN 56927, shackles complying with
DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be
sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV
C1, BGI 810-3).
Use
Setting up your new light effect only takes a minute. Simply connect it to the mains via the power adapter provided
and turn it on. You're ready to go: Select the desired show and speed and the light dances through the room. Use
the remote control to control the unit conveniently from a distance. When actuating a button, always hold the
remote control in the direction of the sensor at the control unit’s front or rear. There must be visual connection
between the remote control and the sensor.
Notes
• The remote control is supplied with a battery inserted. An insulating foil between the battery and the battery
contacts prevents the battery from being discharged during storage. Prior to the first operation remove the foil
from the battery support on the rear side of the remote control. Otherwise operation of the remote control is not
possible.
• If the range of the remote control decreases, replace the battery. For this purpose, on
the rear side of the remote control press the small bar with the groove to the right and at
the same time remove the battery support. For operation, one 3 V button cell type CR
2025 is required. When inserting, pay attention that the positive pole of the button cell
shows upwards in the support.
Fixation screw
14
• EN
Power supply:
12 V DC, via supplied power unit connected to 100
-
240 V AC, 50/60 Hz
Power consumption:
12 W
Laser classification:
2M
Laser modules:
Red (0.5 mW, 532 nm), green (1 mW, 650 nm)
Color
LEDs:
4 (R, G, B, W), 3 W each
Strobe LEDs:
32 (white),
0.2 W each
Sound control:
via built
-
in microphone
Maximum ambient temperature T
: 45° C
Maximum housing temperature T
c
: 55
° C
Dimensions (LxWxH):
248 x 153
x 210 mm
Weight:
1.7 kg
CLEANING AND MAINTENANCE
The product is maintenance-free, except for potential battery replacement and occasional cleaning. You can use a
lint-free, slightly dampened cloth for cleaning. Refer all servicing to qualified personnel. The LEDs are permanently
installed; they cannot be replaced.
a
Specifications are subject to change without notice due to product improvements.
PROTECTING THE ENVIRONMENT
Disposal of old equipment
When to be definitively put out of operation, take the product to a local recycling plant for a disposal
which is not harmful to the environment. Devices marked with this symbol must not be disposed of as
household waste. Contact your retailer or local authorities for more information. Remove any inserted
batteries and dispose of them separately from the product.
You as the end user are required by law (Battery Ordinance) to return all used batteries/rechargeable
batteries. Disposing of them in the household waste is prohibited. You may return your used batteries
free of charge to collection points in your municipality and anywhere where batteries/rechargeable
batteries are sold. By disposing of used devices and batteries correctly, you contribute to the
protection of the environment.
TECHNICAL SPECIFICATIONS
Eurolite is a brand of Steinigke Showtechnic GmbH Andreas
-
Bauer
-
Str. 5 97297 Waldbüttelbrunn Germany
Eurolite is a brand of Steinigke Showtechnic GmbH Andreas
-
Bauer
-
Str. 5 97297 Waldbüttelbrunn Germany
D00101717 Version 1.0 Publ. 21/02/2017
D00101325 Version 1.0 Publ. 21/02/2017
Loading...
