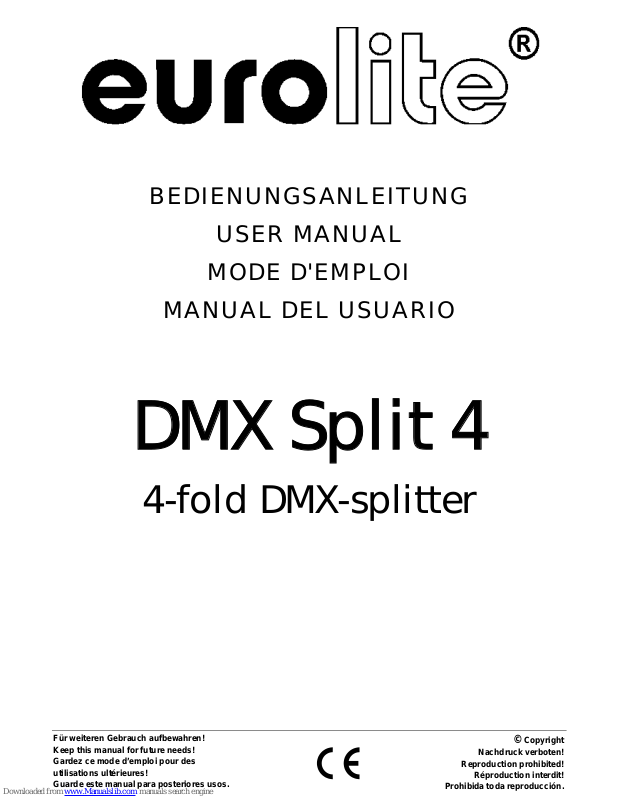

EuroLite DMX Split 4 User Manual
©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d’emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
DMX Split 4
4-fold DMX-splitter
70064810X01NXS_V_1_0.DOC
2/18
MULTI-LANGUAGE-INSTRUCTIONS
Inhaltsverzeichnis
Table of contents
Sommaire
Contenido
1. EINFÜHRUNG............................................................................................................................................... 3
2. SICHERHEITSHINWEISE............................................................................................................................. 3
3. BESTIMMUNGSGEMÄSSE VERWENDUNG..............................................................................................4
4. GERÄTEBESCHREIBUNG .......................................................................................................................... 5
4.1 Features................................................................................................................................................... 5
4.2 Installation................................................................................................................................................ 5
4.3 DMX-Anschluss........................................................................................................................................ 5
5. REINIGUNG UND WARTUNG...................................................................................................................... 6
6. TECHNISCHE DATEN.................................................................................................................................. 6
1. INTRODUCTION........................................................................................................................................... 7
2. SAFETY INSTRUCTIONS ............................................................................................................................ 7
3. OPERATING DETERMINATIONS................................................................................................................ 8
4. DESCRIPTION.............................................................................................................................................. 8
4.1 Features................................................................................................................................................... 8
4.2 Installation................................................................................................................................................ 9
4.3 DMX-512 connection ............................................................................................................................... 9
5. CLEANING AND MAINTENANCE ............................................................................................................... 9
6. TECHNICAL SPECIFICATIONS................................................................................................................. 10
1. INTRODUCTION......................................................................................................................................... 11
2. INSTRUCTIONS DE SÉCURITÉ ................................................................................................................ 11
3. EMPLOI SELON LES PRESCRIPTIONS................................................................................................... 12
4. DESCRIPTION............................................................................................................................................ 12
4.1 Features................................................................................................................................................. 12
4.2 Montage.................................................................................................................... .............................13
4.3 Connexion DMX..................................................................................................................................... 13
5. NETTOYAGE ET MAINTENANCE............................................................................................................. 13
6. CARACTÉRISTIQUES TECHNIQUES....................................................................................................... 14
1. INTRODUCCIÓN......................................................................................................................................... 15
2. INSTRUCCIONES DE SEGURIDAD.......................................................................................................... 15
3. INSTRUCCIONES DE MANEJO ................................................................................................................ 16
4. DESCRIPCIÓN DEL APARATO................................................................................................................. 16
4.1 Características....................................................................................................................................... 16
4.2 Instalación.............................................................................................................................................. 17
4.3 Conexión DMX....................................................................................................................................... 17
5. LIMPIEZA Y MANTENIMIENTO................................................................................................................. 17
6. ESPECIFICACIONES TÉCNICAS.............................................................................................................. 18
70064810X01NXS_V_1_0.DOC
3/18
BEDIENUNGSANLEITUNG
DMX Split 4
4-fach Splitter
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benut zer des Produkts weitergeben
- sicherstellen, dass gegebenenfalls jede erhaltene Ergänzung in die Anleitung einzuführen ist
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen EUROLITE DMX Split 4 entschieden haben. Sie haben hiermit ein
leistungsstarkes und vielseitiges Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir
sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den DMX Split 4 aus der Verpackung.
Prüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
2. SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
70064810X01NXS_V_1_0.DOC
4/18
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden.
Den Netzstecker immer als letztes einstecken.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf der Rückseite ange-
geben. Stecken Sie die Netzleitung nur in geeignete Schukosteckdosen ein.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung!
Kinder und Laien vom Gerät fern halten!
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen DMX-Splitter, mit dem sich eine DMX-Kette aufsplitten lässt.
Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
70064810X01NXS_V_1_0.DOC
5/18
4. GERÄTEBESCHREIBUNG
4.1 Features
4-fach DMX-Splitter
DMX-Verteiler mit einem Eingang und vier Ausgängen • Absolute elektrische Isolierung zwischen Ein- und
Ausgang oder Ausgang und Ausgang • DMX-Anschlussbuchsen entweder für XLR 3-polig oder 5-polig für
jeden Kanal • Jeder DMX-Ausgang mit unabhängigem Treiber und Daten-LED • Integrierter DMX-Schalter
für Isolierung bei Fehlfunktion vom DMX-Eingang • Eingang und Ausgang mit interner 500 mA Sicherung
abgesichert
4.2 Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf.
4.3 DMX-Anschluss
Der DMX Splitter kann entweder direkt an das Lichtsteuerpult oder hinter eine Reihe von DMX-Geräten
angeschlossen werden.
An die DMX-Ausgangsbuchsen lassen sich bis zu 32 DMX-Geräte anschließen.
Wird der Splitter an ein DMX-Gerät angeschlossen, dürfen nicht mehr als 31 DMX-Geräte vor dem Splitter
angeschlossen sein.
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Die Verbindung zwischen Controller und Splitter sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige oder 5-polige XLR-Stecker
und -Kupplungen.

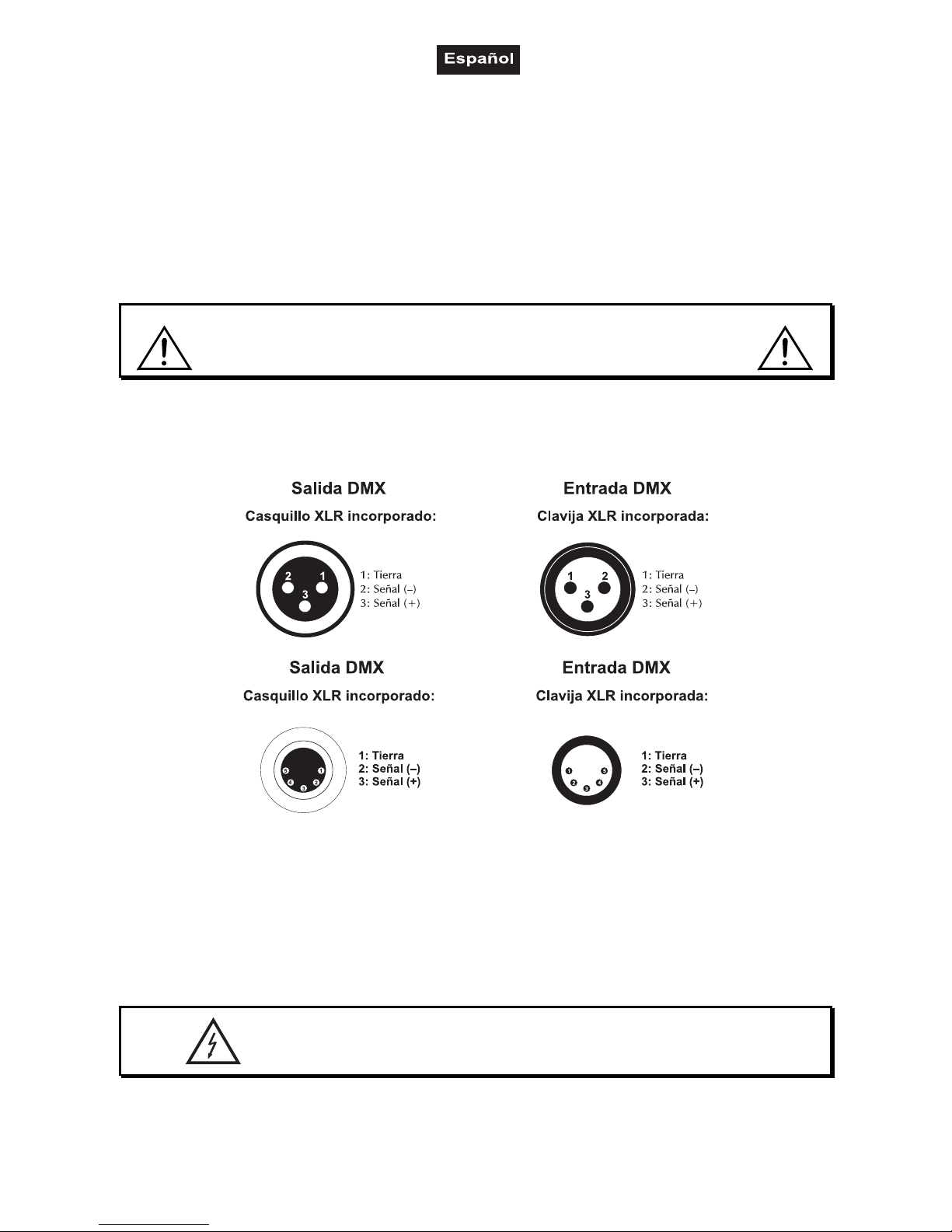

Belegung der XLR-Verbindung:
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120
Ω
Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
und in den DMX-Ausgang am letzten Gerät gesteckt.
70064810X01NXS_V_1_0.DOC
6/18
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, ist das DMX Split 4 einsatzbereit.
5. REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
6. TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 20 W
DMX 512-Ausgang: 3-polige oder 5-polige XLR-Einbaukupplung
Maße (LxBxH): 325 x 190 x 80 mm
Gewicht: 2,80 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
05.11.2002 ©
