Eurolite DMX SCENE SETTER 24/48 User Manual

©

BEDIENUNGSANLEITUNG

USER MANUAL

DMX SCENE SETTER 24/48

48-CHANNEL DMX CONTROLLER

Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!

Copyright

Nachdruck verboten!

Reproduction prohibited!

Inhaltsverzeichnis

1. EINFÜHRUNG ............................................................................................................................................... 4

2. SICHERHEITSHINWEISE ............................................................................................................................. 4

3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 5

4. BEDIENELEMENTE UND ANSCHLÜSSE ................................................................................................... 6

5. INBETRIEBNAHME ...................................................................................................................................... 9

Installation ...................................................................................................................................................... 9

Musiksteuerung .............................................................................................................................................. 9

DMX512-Anschluss ........................................................................................................................................ 9

Fußschalter .................................................................................................................................................... 9

Netzanschluss ................................................................................................................................................ 9

6. BEDIENUNG ............................................................................................................................................... 10

Programmiermodus entsperren ................................................................................................................... 10

2 x 24-Kanal-Preset ..................................................................................................................................... 10

Dimmeranzeige umstellen............................................................................................................................ 10

Szenen abspeichern .................................................................................................................................... 10

Szenen aufrufen ........................................................................................................................................... 10

Chaser abspeichern ..................................................................................................................................... 11

Chaser aufrufen ........................................................................................................................................... 11

Chaser abspielen ......................................................................................................................................... 11

Musiksteuerung ............................................................................................................................................ 11

Chaser-Geschwindigkeit speichern/ändern ................................................................................................. 11

Gespeicherte Chaser-Geschwindigkeit löschen .......................................................................................... 11

Speed-Bereich umschalten .......................................................................................................................... 12

Chaserrichtung umkehren ............................................................................................................................ 12

Step eines Chasers löschen ........................................................................................................................ 12

Step in einen Chaser hinzufügen ................................................................................................................. 12

Szene/Chaser löschen ................................................................................................................................. 12

Alle Szenen/Chaser löschen ........................................................................................................................ 12

Aufnahmespeicher löschen .......................................................................................................................... 13

Programmiermodus sperren ........................................................................................................................ 13

Single Chase/Mix Chase .............................................................................................................................. 13

Einzelne DMX-Kanäle im Scene/Chaser-Mode abschalten ........................................................................ 13

Alle Kanäle auf Maximum schalten .............................................................................................................. 13

Blackout-Funktion ........................................................................................................................................ 13

Kill-Funktion ................................................................................................................................................. 13

MIDI-In-Modus ............................................................................................................................................. 13

MIDI-Out-Modus ........................................................................................................................................... 14

Sys-Ex-Dump ............................................................................................................................................... 14

7. PROBLEMBEHEBUNG .............................................................................................................................. 15

8. REINIGUNG UND WARTUNG .................................................................................................................... 15

9. TECHNISCHE DATEN ................................................................................................................................ 16

2/28

00079614.DOCX, Version 1.7

Table of Contents

1. INTRODUCTION ......................................................................................................................................... 17

2. SAFETY INSTRUCTIONS .......................................................................................................................... 17

3. OPERATING DETERMINATIONS .............................................................................................................. 18

4. OPERATING ELEMENTS AND CONNECTIONS ...................................................................................... 19

5. SETUP ......................................................................................................................................................... 22

Installation .................................................................................................................................................... 22

Sound Control .............................................................................................................................................. 22

DMX512 Connection .................................................................................................................................... 22

Foot Pedal .................................................................................................................................................... 22

Connection to the Mains .............................................................................................................................. 22

6. OPERATION ............................................................................................................................................... 23

Unlocking Program Mode............................................................................................................................. 23

2 x 24 Channel Preset.................................................................................................................................. 23

Switching the Dimmer Display ..................................................................................................................... 23

Memorizing Scenes ...................................................................................................................................... 23

Calling Up Scenes ........................................................................................................................................ 23

Memorizing Chasers .................................................................................................................................... 24

Calling Up Chasers ...................................................................................................................................... 24

Runnning a Chaser ...................................................................................................................................... 24

Sound Control .............................................................................................................................................. 24

Memorizing/Editing Chaser Speed .............................................................................................................. 24

Deleting a Memorized Chaser Speed .......................................................................................................... 24

Switching the Speed Range ......................................................................................................................... 25

Inverting the Chaser Direction ..................................................................................................................... 25

Deleting a Step in a Chaser ......................................................................................................................... 25

Adding a Step to a Chaser ........................................................................................................................... 25

Deleting a Scene/Chaser ............................................................................................................................. 25

Deleting all Scenes/Chasers ........................................................................................................................ 26

Clearing Memory .......................................................................................................................................... 26

Locking Program Mode ................................................................................................................................ 26

Single Chase/Mix Chase .............................................................................................................................. 26

Switching Off Individual DMX Channels ...................................................................................................... 26

Setting All Channels to Maximum ................................................................................................................ 26

Blackout Mode ............................................................................................................................................. 26

Kill Function .................................................................................................................................................. 26

MIDI In Mode ................................................................................................................................................ 26

MIDI Out Mode ............................................................................................................................................. 27

Sys-Ex Dump ............................................................................................................................................... 27

7. PROBLEM CHART ..................................................................................................................................... 28

8. CLEANING AND MAINTENANCE ............................................................................................................. 28

9. TECHNICAL SPECIFICATIONS ................................................................................................................. 28

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.eurolite.de

3/28

00079614.DOCX, Version 1.7

BEDIENUNGSANLEITUNG

DMX Scene Setter 24/48

DMX-Lichtsteuerpult

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen EUROLITE DMX Scene Setter 24/48 entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie den DMX Scene Setter 24/48 aus der Verpackung.

2. SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits­hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, wenn es
ans Netz angeschlossen wird.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

4/28

00079614.DOCX, Version 1.7

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

Der Aufbau entspricht der Schutzklasse III. Das Gerät darf nur mit einem geeigneten Netzteil betrieben
werden.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät fern halten!

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um einen DMX-Controller, mit dem sich DMX-gesteuerte Lichteffekte,
Scheinwerfer etc. in Diskotheken, auf Bühnen etc. ansteuern lassen. Dieses Produkt ist für den Anschluss
an 12 V DC, 500 mA Gleichspannung zugelassen und wurde ausschließlich zur Verwendung in Innen­räumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!

Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative
Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur
in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

5/28

00079614.DOCX, Version 1.7

123

4

6

7

9

10

11

12

13

14

15

16

17

18

19

202122

23

24

25

26

27

28

29

30

31

32

33

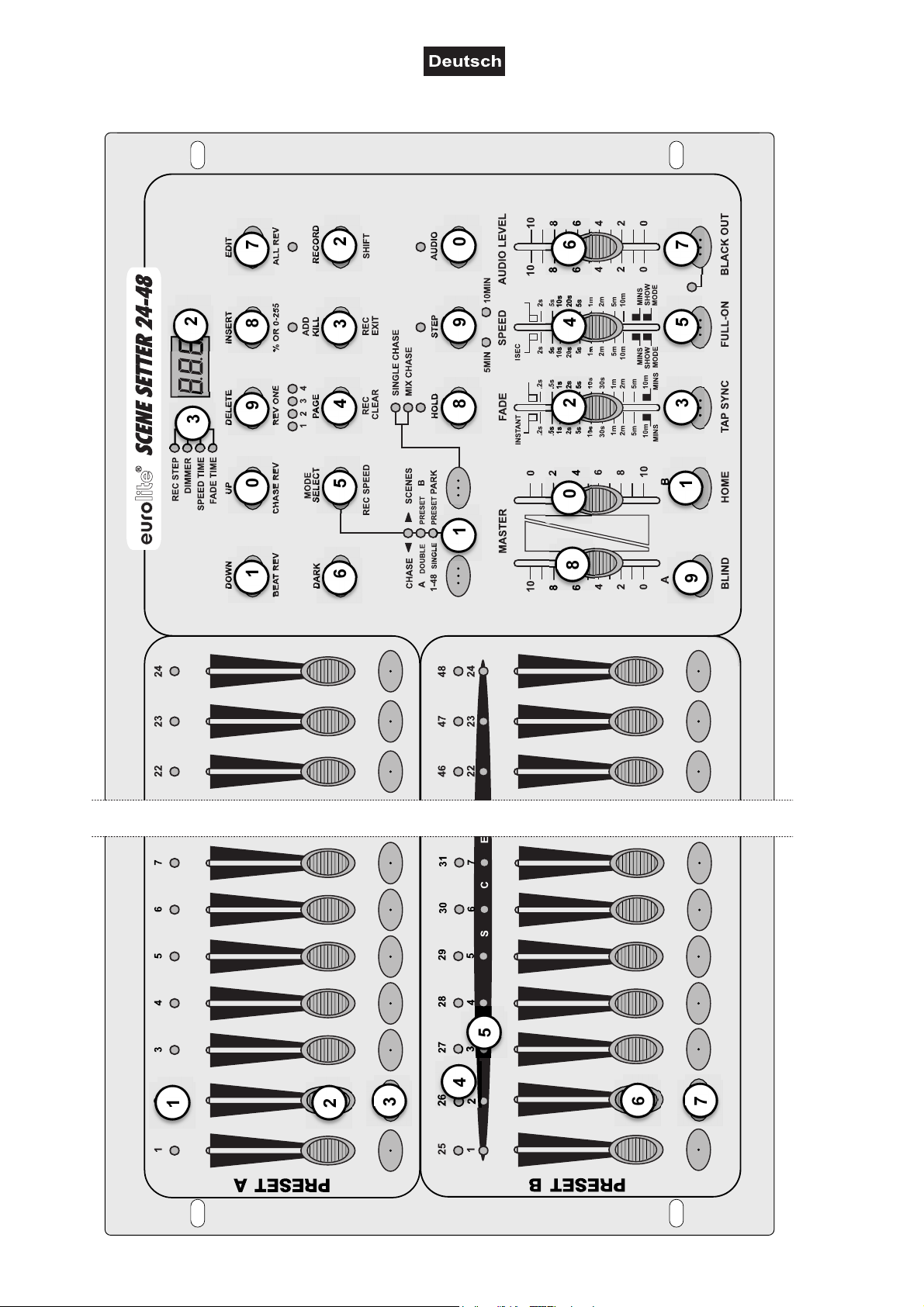

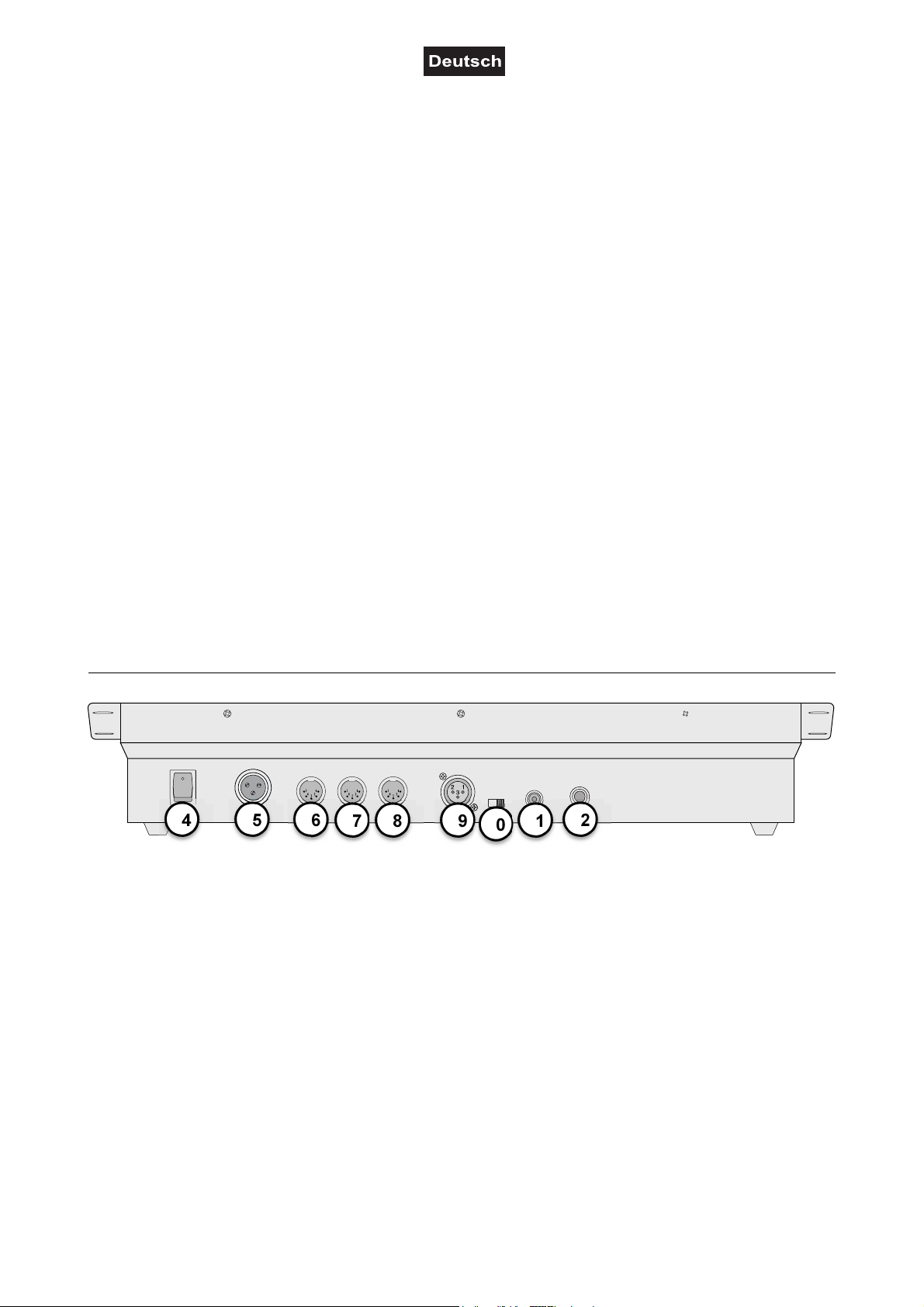

4. BEDIENELEMENTE UND ANSCHLÜSSE

8

5

6/28

00079614.DOCX, Version 1.7

1 Kontrollanzeigen PRESET A
2 Kanalfader 1-24

Mit diesen Fadern können Sie den Ausgangspegel von Kanal 1-24 zwischen 0 und 100 % oder 0 und
255 einstellen.

3 Flash-Tasten 1-24

Drücken Sie hier für maximalen Ausgangspegel.

4 Kontrollanzeigen PRESET B
5 Kontrollanzeigen SCENE
6 Kanalfader 25-48

Mit diesen Fadern können Sie den Ausgangspegel von Kanal 13-24 zwischen 0 und 100 % oder 0 und
255 einstellen.

7 Flash-Tasten 25-48

Drücken Sie hier für maximalen Ausgangspegel.

8 Fader MASTER A

Zum Einstellen von Preset A.

9 Taste BLIND

Durch Drücken der Blind-Taste und der entsprechenden Flash-Taste wird der Kanal aus dem Chaser
genommen. Im Szenen-Chase-Modus wird der Ausgangspegel nur über den Fader oder die Flash-Taste
gesteuert.

10 Fader MASTER B

Zum Einstellen von Preset B.

11 Taste HOME

Nach Drücken der Blind-Taste und der entsprechenden Flash-Taste wurde der Kanal aus dem Chaser
genommen. Durch Drücken der Home-Taste und der entsprechenden Flash-Taste wird der Kanal wieder
im Chaser integriert.

12 Fader FADE TIME

Zur Einstellung der Fade-Time.

13 Taste TAP SYNC

Im Auto-Chase-Modus zwei Mal drücken zur Einstellung der Chaser-Geschwindigkeit.

14 Fader SPEED

Zur Einstellung der Chaser-Geschwindigkeit.

15 Taste FULL ON

Alle Ausgangspegel werden auf Maximum gestellt und der Blackout abgeschaltet.

16 Fader AUDIO LEVEL

Zur Einstellung des Audio-Pegels.

17 Taste BLACK OUT

Alle DMX-Werte werden auf „0“ gesetzt.

18 Taste STEP

Drücken Sie einmal und das Programm geht einen Step weiter.

19 Taste AUDIO

Zur Aktivierung der Musiksteuerung.

20 Taste HOLD

Drücken und halten Sie diese Taste und der Ausgangspegel bleibt stehen.

21 Taste PARK

Im Chase-Scene-Modus hier drücken, um SINGLE CHASE oder MIX CHASE zu wählen. Im DOUBLE
PRESET entspricht das Drücken von PARK B dem maximalen Wert von MASTER B. Im SINGLE
PRESET entspricht das Drücken von PARK A dem maximalen Wert von MASTER A.

22 Taste RECORD

Zur Aufzeichnung des Steps eines Programms.

7/28

00079614.DOCX, Version 1.7

34

35363738394041

42

23 Taste REC EXIT

Zum Verlassen des Aufnahmemodus. Wenn die Kontrollanzeige ADD KILL leuchtet, ist der Kill-Modus
aktiviert. Drücken Sie eine beliebige FLASH-Taste und alle Ausgänge außer diesem Kanal werden auf
„0“ gesetzt.

24 Taste PAGE / REC CLEAR

• Drücken Sie diese Taste, um das gewünschte Programm in der entsprechenden Page zu finden.

• Aufnahmespeicher löschen: Drücken und halten Sie die Taste RECORD und drücken Sie die
Rec-Clear-Taste.

25 Taste MODE SELECT

Zur Auswahl der Chase-Scenes DOUBLE PRESET oder SINGLE PRESET.

26 Taste DARK

Alle Ausgangssignale werden auf 0 gesetzt solange die Taste gedrückt ist.

27 Taste ALL REV

Zur Umkehr aller Programme.

28 Taste 0% OR 0-255

Zur Auswahl von 0 % oder 0-255 auf dem Display.

29 REV ONE

Drücken und halten Sie diese Taste und dann eine der PRESET-B-Tasten. Das entsprechende
Programm wird dann invertiert abgespielt.

30 CHASE REV

Zur Umkehr der Chaser-Richtung über die Speed-Fader.

31 BEAT REV

Zur Umkehr der Chaser-Richtung über die Musiksteuerung.

32 Display
33 Kontrollanzeigen

34 Netzschalter
35 Netzanschlussbuchse

Stecken Sie hier die Anschlussleitung des beiliegenden Netzteils ein und fixieren Sie sie mit der
Überwurfmutter.

36 Anschluss MIDI THRU
37 Anschluss MIDI OUT
38 Anschluss MIDI IN
39 DMX512-Ausgang
40 Wahlschalter DMX POLARITY
41 Line-Eingang
42 Anschluss Fußschalter

8/28

00079614.DOCX, Version 1.7

5. INBETRIEBNAHME

Trennen Sie das Gerät vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss bzw.
vor dem Verändern von Anschlüssen aus.

Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Achten Sie bei der
Standortwahl darauf, dass genügend Abstand zu anderen Geräten vorhanden ist bzw. dass die warme Luft
aus dem Rack entweichen kann, um die Wäremeabstrahlung zu verbessern. Dauerhafte Überhitzung kann
zu Schäden an den Geräten führen.

Passende Artikel sind als Zubehör erhältlich, z. B. 30111556 Mixer-Case Profi MCB-27.

Musiksteuerung

Der musikgesteuerte Ablauf eines Chasers kann über das integrierte Mikrofon oder ein Audiogerät mit Line­Pegel (z. B. CD-Player) erfolgen. Schließen Sie das Audiogerät an den Line-Eingang (Cinch-Buchse) LINE
IN an. Die Eingangsempfindlichkeit beträgt 0,1 V - 1 V. Beim Anschluss an die Buchse, wird das interne
Mikrofon abgeschaltet.

Hinweis: Der Controller verfügt im Lieferzustand über keine programmierten Chaser. Diese müssen erst
vom Benutzer erstellt werden.

DMX512-Anschluss

Achten Sie darauf, dass die Adern der Datenleitung an keiner

Stelle miteinander in Kontakt treten. Die Geräte werden

ansonsten nicht bzw. nicht korrekt funktionieren.

Die Verbindung zwischen Controller und Dimmerpack sowie zwischen den einzelnen Geräten muss mit
einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und

-Kupplungen.

1

Verbinden Sie den DMX-Ausgang des Scene Setter mit dem DMX-Eingang des ersten Geräts.

2

Schließen Sie den DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten
Geräts an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.

3

Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein 120-Ω-Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet

und in den DMX-Ausgang am letzten Gerät gesteckt.

Fußschalter

Zur bequemen Fernsteuerung lässt sich ein Fußschalter (z. B. Artikel 70064490 EUROLITE Fußschalter) an
die 6,3-mm-Klinkenbuchse REMOTE anschließen.

Netzanschluss

Verbinden Sie die Anschlussleitung des beiliegenden Netzteils mit der Netzanschlussbuchse und stecken
Sie das Netzteil in eine Steckdose ein.

Hinweis: Trennen Sie immer die Verbindung zum Netz, wenn Sie die Leitungen umstecken, das Gerät an
einen anderen Platz stellen wollen oder bei längeren Betriebspausen.

9/28

00079614.DOCX, Version 1.7

6. BEDIENUNG

Schalten Sie das Gerät mit dem rückseitigen Netzschalter ein.

Programmiermodus entsperren

Bevor Sie programmieren können, müssen Sie den Programmiermodus entsperren.

Halten Sie die Taste RECORD.
Drücken Sie im Bereich Preset A die Flash-Tasten 1, 6, 6, 8.
Lassen Sie die Taste RECORD los.
Die rote Kontrollanzeige oberhalb der Taste RECORD leuchtet und der Programmiermodus ist
freigeschaltet.

2 x 24-Kanal-Preset

Mit dem Scene Setter können Sie zwei verschiedene Szenen im Bereich Preset A und Preset B einstellen
und die beiden Presets über die Master-Fader umschalten.

Drücken Sie die Taste MODE SELECT, bis die A Double/Preset B-LED leuchtet.
Schieben Sie den Fader MASTER A nach oben.
Schieben Sie die Kanalfader im PRESET A auf die gewünschte Einstellung.
Schieben Sie den Fader MASTER B nach unten.
Schieben Sie die Kanalfader im Bereich PRESET B auf die gewünschte Einstellung.
Wechseln Sie von Preset B auf Preset A, indem Sie die Fader MASTER A und MASTER B nach oben
schieben. Im Double-Preset-Modus dienen die Tasten oberhalb der Masterfader als Flash-Tasten.

Dimmeranzeige umstellen

Die Dimmeranzeige lässt sich von Prozent auf den DMX-Wert umstellen.

Halten Sie die Taste RECORD.
Drücken Sie die Taste INSERT. Die Anzeige springt auf den DMX-Wert (0-255).
Um die Anzeige wieder auf Prozent umzustellen, wiederholen Sie den Vorgang.

Szenen abspeichern

Mit dem Scene Setter können Sie bis zu 96 verschiedene Szenen mit je 48 Kanälen abspeichern (Page 1 bis
Page 4).

Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige 1-48 SINGLE/PRESET PARK leuchtet.
Schieben Sie den Fader MASTER A nach oben.
Schieben Sie die Kanalfader auf die gewünschte Einstellung.
Drücken Sie die Taste RECORD.
Halten Sie die Taste RECORD und drücken Sie die gewünschte FLASH-Taste im Bereich PRESET B.
Die Szene ist jetzt auf diesem Fader abgespeichert.

Szenen aufrufen

Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige CHASE/SCENES leuchtet.
Schieben Sie alle Kanalfader auf Minimum.
Schieben Sie die Fader MASTER A und FADE TIME nach oben.
Schieben Sie den Kanalfader der gewünschten Szene im Bereich PRESET B auf Maximum.
Die Szene wird aufgerufen.

10/28

00079614.DOCX, Version 1.7

Chaser abspeichern

Mit dem Scene Setter können Sie bis zu 24 verschiedene Chaser im Bereich PRESET B einstellen (Page 1
und Page 2).

Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige 1-48 SINGLE/PRESET PARK leuchtet.
Schieben Sie den Fader MASTER A nach oben.
Schieben Sie die Kanalfader auf die gewünschte Einstellung, um die erste Szene einzustellen.
Drücken Sie die Taste RECORD.
Schieben Sie die Kanalfader auf die gewünschte Einstellung, um die nächste Szene einzustellen und
drücken Sie die Taste RECORD.
Programmieren Sie so viele Szenen, wie gewünscht, oder bis das Maximum von Szenen (999) erreicht ist.
Halten Sie die Taste RECORD und drücken Sie die gewünschte FLASH-Taste im Bereich PRESET B.
Der Chaser ist jetzt auf diesem Fader abgespeichert.

Chaser aufrufen

Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige CHASE/SCENES leuchtet.
Schieben Sie alle Kanalfader auf Minimum.
Schieben Sie die Fader MASTER A und FADE TIME nach oben.
Schieben Sie den Kanalfader des gewünschten Chasers im Bereich PRESET B auf Maximum.
Der Chaser wird aufgerufen.

Chaser abspielen

Stellen Sie die gewünschte Fade-Time über den Fader FADE ein.
Stellen Sie die gewünschte Chaser-Geschwindigkeit über den Fader SPEED ein.

Musiksteuerung

Soll der Chaser musikgesteuert ablaufen, drücken Sie die Taste AUDIO und stellen die gewünschte
Empfindlichkeit über den Fader AUDIO ein.
Soll der Chaser genau im Basstakt ablaufen, stellen Sie den Fader SPEED auf Minimum (auf dem Display
erscheint "Sho") und die Basstakte durch mehrmaliges Drücken der Taste TAP SYNC einstellen.
Soll der Chaser Schritt für Schritt abgespielt werden, stellen Sie den Fader SPEED auf Minimum (auf dem
Display erscheint "Sho") und drücken mehrfach die Taste STEP.

Chaser-Geschwindigkeit speichern/ändern

Mit dem Scene Setter haben Sie die Möglichkeit, mehrere Chaser gleichzeitig im Mix-Chase-Mode abspielen
zu lassen und dabei jedem Chaser eine eigene Geschwindigkeit zuzuordnen und diese zu speichern.

Drücken Sie die Taste AUDIO, die Kontrollanzeige erlischt. Drücken Sie die Taste PARK bis die
Kontrollanzeige MIX MODE leuchtet. Wählen Sie die gewünschten Chaser über die Fader im Bereich
PRESET B aus. Stellen Sie die gewünschte Geschwindigkeit über den Fader SPEED oder die Taste TAP

SYNC ein. Drücken und Halten Sie die Taste REC SPEED und drücken Sie die entsprechende Taste
FLASH im Bereich PRESET B, um die Geschwindigkeit zu speichern.

Gespeicherte Chaser-Geschwindigkeit löschen

Drücken Sie die Taste AUDIO, die Kontrollanzeige erlischt. Drücken Sie die Taste PARK bis die
Kontrollanzeige MIX MODE leuchtet. Wählen Sie die gewünschten Chaser über die Fader im Bereich
PRESET B aus. Stellen Sie den Fader SPEED auf Minimum (Show). Drücken und Halten Sie die Taste
REC SPEED und drücken Sie die entsprechende FLASH-Taste im Bereich PRESET B, um die gespeicherte
Geschwindigkeit zu löschen.

11/28

00079614.DOCX, Version 1.7

Speed-Bereich umschalten

Der Fader SPEED kann von 5 Minuten auf 10 Minuten umgestellt werden.

Halten Sie die Taste RECORD.
Drücken Sie drei Mal die Taste FLASH Nummer 10 im Bereich PRESET A.
Lassen Sie die Taste RECORD los.
Die Kontrollanzeige 10MIN leuchtet und die rechte Skalierung ist aktiviert.

Chaserrichtung umkehren

Drücken Sie die Taste CHASE REV.
Die Chaserrichtung wird umgekehrt.

Step eines Chasers löschen

Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige CHASE/SCENES leuchtet.
Schieben Sie alle Kanalfader auf Minimum.
Schieben Sie den Fader MASTER A nach oben.
Halten Sie die Taste EDIT und drücken Sie die FLASH-Taste des Chasers im Bereich PRESET B.
Der Chaser wird aufgerufen.
Schieben Sie den Fader SPEED auf Minimum.
Drücken Sie die Taste STEP, um den gewünschten Step aufzurufen.
Drücken Sie die Taste DELETE, um den Step zu löschen.
Halten Sie die Taste RECORD und drücken Sie die Taste REC EXIT, um den Editiermodus zu verlassen.

Step in einen Chaser hinzufügen

Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige CHASE/SCENES euchtet.
Schieben Sie alle Kanalfader auf Minimum.
Schieben Sie den Fader MASTER A nach oben.
Halten Sie die Taste EDIT und drücken Sie die FLASH-Taste des Chasers im Bereich PRESET B.
Der Chaser wird aufgerufen.
Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige 1-48 SINGLE/PRESET PARK leuchtet.
Schieben Sie den Fader MASTER A nach oben.
Schieben Sie die Kanalfader auf die gewünschte Einstellung.
Drücken Sie die Taste RECORD.
Schieben Sie alle Kanalfader nach unten.
Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige CHASE/SCENES leuchtet.
Schieben Sie den Fader SPEED auf Minimum.
Drücken Sie die Taste STEP, um den Step am der gewünschten Position einzufügen.
Drücken Sie die Taste INSERT, um den Step einzufügen.
Halten Sie die Taste RECORD und drücken Sie die Taste REC EXIT, um den Editiermodus zu verlassen.

Szene/Chaser löschen

Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige CHASE/SCENES leuchtet.
Halten Sie die Taste RECORD und drücken Sie zwei Mal die gewünschte FLASH-Taste im Bereich
PRESET B.
Die Szene bzw. der Chaser wird gelöscht.

Alle Szenen/Chaser löschen

Halten Sie die Taste RECORD.
Drücken Sie im Bereich PRESET A die FLASH -Tasten 1, 4, 2, 3.
Lassen Sie die Taste RECORD los. Alle Szenen bzw. Chaser sind nun gelöscht.

12/28

00079614.DOCX, Version 1.7

Aufnahmespeicher löschen

Drücken und Halten Sie die Taste RECORD.
Drücken Sie die Taste REC CLEAR und der Aufnahmespeicher ist gelöscht.

Programmiermodus sperren

Wenn Sie die Programme vor unerwünschtem Zugriff schützen möchten, können sie den Programmier­modus sperren.
Halten Sie die Taste RECORD.
Drücken Sie die Taste REC EXIT.
Lassen Sie die Taste RECORD los.
Die rote Kontrollanzeige oberhalb der Taste RECORD erlischt.

Single Chase/Mix Chase

Über die Taste SINGLE CHASE/MIX CHASE können Sie den Chaser-Abspielmodus ändern. Im Modus
Single Chase durchläuft der Controller einen Chaser. Im Modus Mix Chase werden alle ausgewählten
Chaser gleichzeitig abgespielt.

Einzelne DMX-Kanäle im Scene/Chaser-Mode abschalten

Wenn Sie die Taste BLIND und einen Kanal mit der FLASH-Taste auswählen, wird dieser abgeschaltet und
kann über den entsprechenden Kanalfader oder die FLASH-Taste gesteuert werden.
Wenn Sie die Taste HOME und den abgeschalteten Kanal mit der FLASH-Taste auswählen, wird dieser
wieder eingeschaltet.

Alle Kanäle auf Maximum schalten

Drücken Sie die Taste FULL ON, und alle Kanäle werden auf den Maximalwert gestellt. Sobald Sie die Taste
wieder loslassen, kehren die Kanäle zu ihrer Original-Einstellung zurück.

Blackout-Funktion

Drücken Sie die Taste BLACKOUT, um die angeschlossenen Geräte in den Blackout-Modus zu setzen, d. h.
die Steuerkanäle werden auf den Ausgabewert Null gesetzt.

Kill-Funktion

Über die Kill-Funktion können Sie in einem laufenden Chaser nur die gewünschten Kanäle über die FLASH­Taste aktivieren. Alle anderen Kanäle bleiben aus, der Chaser läuft intern weiter.
Rufen Sie den gewünschten Chaser auf. Drücken Sie die Taste REC/EXIT und die Kontrollanzeige KILL
leuchtet. Drücken Sie die FLASH-Taste(n) der gewünschten Kanäle.

MIDI-In-Modus

Halten Sie die Taste RECORD.
Drücken Sie drei Mal die FLASH-Taste Nummer 1 im Bereich PRESET A.
Lassen Sie die Taste RECORD los.
Auf dem Display erscheint „CH-1“ und der Scene Setter befindet sich im MIDI-In-Modus.
Stellen Sie den gewünschten MIDI-Kanal durch Drücken der entsprechenden FLASH-Taste im Bereich
PRESET A ein.
Halten Sie die Taste RECORD.
Drücken Sie die Taste REC EXIT.
Der MIDI-Kanal wurde gespeichert und Sie befinden sich wieder im normalen Betriebsmodus.

13/28

00079614.DOCX, Version 1.7

Note

Geschwindigkeit

Funktion

MIDI-Out-Modus

Halten Sie die Taste RECORD.
Drücken Sie drei Mal die FLASH-Taste Nummer 2 im Bereich PRESET A.
Lassen Sie die Taste RECORD los.
Auf dem Display erscheint „CH-0“ und der Scene Setter befindet sich im MIDI-Out-Modus.
Wählen Sie den gewünschten MIDI-Kanal durch Drücken der entsprechenden FLASH-Taste im Bereich
PRESET A aus.
Halten Sie die Taste RECORD.
Drücken Sie die Taste REC EXIT.
Der MIDI-Kanal wurde gespeichert und Sie befinden sich wieder im normalen Betriebsmodus.

Sys-Ex-Dump

Über diese Funktion können Sie die Programmdaten zwischen zwei Scene-Setter-Geräten übertragen oder
an einen anderen Midi-Sys-Ex-fähigen Sequenzer oder Computer senden. Verbinden Sie die Buchse MIDI

OUT des sendenden Geräts mit der Buchse MIDI IN des empfangenden Geräts.

Hinweis: Ein empfangener Sys-Ex-Dump kann alle vorgenommenen Einstellungen eines Geräts löschen.

Wenn Sie nicht wollen, dass ein Gerät versehentlich Sys-Ex-Daten empfängt, schalten Sie es aus oder
stellen Sie einen anderen Midi-Kanal ein.

Sys-Ex-Dump emfangen

Drücken und Halten Sie die Taste RECORD.
Drücken Sie dreimal FLASH-Taste Nummer 2 im Bereich PRESET A.
Lassen Sie die Taste RECORD los.
Sobald das Display „In“ anzeigt, ist das Gerät empfangsbereit.

Wird ein Sys-Ex-Dump empfangen, sind alle anderen Funktionen abgeschaltet. Sobald die Übertragung
abgeschlossen ist oder ein Fehler aufgetreten ist, kehrt der Controller in den normalen Betriebsmodus
zurück. Wird ein Sys-Ex-Dump gesendet oder empfangen ist die Gerätekennung 55H.

Die einzelnen Noten belegen folgende Funktionen:

22-69 Programm Master Programm 1-48 an- bzw. abschalten
70-93 Kanaldimmer Kanal 1-24 an- bzw. abschalten
94 Full On
95 Dark
96 Hold
97 Musiksteuerung an- bzw. abschalten
98 Chaser/Scenes
99 Double Preset Mode
100 Single Preset Mode
101 Change step
102 Blackout

Sys-Ex-Dump senden

Drücken und Halten Sie die Taste RECORD.
Drücken Sie dreimal FLASH-Taste Nummer 4 im Bereich PRESET A.
Lassen Sie die Taste RECORD los.
Sobald das Display „Out“ anzeigt, ist das Gerät sendebereit.

Wird ein Sys-Ex-Dump gesendet, sind alle anderen Funktionen abgeschaltet. Sobald die Übertragung
abgeschlossen ist oder ein Fehler aufgetreten ist, kehrt der Controller in den normalen Betriebsmodus
zurück.

14/28

00079614.DOCX, Version 1.7

VorWartungsarbeitenunbedingtallpoligvomNetztrennen!

LEBENSGEFAHR!

7. PROBLEMBEHEBUNG

PROBLEM URSACHE LÖSUNG

Gerät lässt sich nicht anschalten. Die Anschlussleitung des Netzteils

ist nicht angeschlossen.

Auf dem Display erscheint LOP. Betriebsspannung zu niedrig. Überprüfen Sie die

Szene lässt sich nicht
abspeichern.

Programme lassen sich nicht
editieren.
Programmierte Szene/Chaser ist
verschwunden.
Szene/Chaser wird nicht
angezeigt.

Keine Signalausgabe. Blackout aktiv. Deaktivieren Sie den Blackout

Taste RECORD vergessen. Drücken Sie die Taste RECORD,

Programmiermodus gesperrt. Entsperren Sie den

Falsche Page ausgewählt. Wählen Sie die richtige Page über

Falsche Fader-Einstellungen. Stellen Sie den Master-Fader auf

Überprüfen Sie die
Anschlussleitung und eventuelle
Verlängerungsleitungen.

Anschlussleitung und eventuelle
Verlängerungsleitungen.

nachdem Sie die
Kanaleinstellungen vorgenommen
haben.

Programmiermodus

die Page-Taste aus.

Maximum, den Fade- und Speed­Fader auf die gewünschte
Einstellung.

durch Drücken der Blackout-Taste.

8. REINIGUNG UND WARTUNG

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ­lich dem autorisierten Fachhandel vorbehalten!

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

15/28

00079614.DOCX, Version 1.7

9. TECHNISCHE DATEN

70064545 EUROLITE DMX Scene Setter 24/48

Spannungsversorgung: 230 V AC, 50 Hz ~
über mitgeliefertes Netzteil (12 V DC, 500 mA)
Gesamtanschlusswert: 8 W
Anzahl Steuerkanäle: 48
DMX512-Ausgang: 3-polige XLR-Einbaukupplung mit Polungsschalter
Musiksteuerung: über eingebautes Mikrofon oder Line-Eingang
Audio-Eingang: 0,1-1 V, Cinch
Maße (LxBxH): 710 x 264 x 90 mm
Gewicht: 7,5 kg

Zubehör: Best.-Nr.

EUROLITE EDX-4 DMX Dimmerpack 70064072
EUROLITE DPX-1210 DMX 19" Dimmerpack 70064140
EUROLITE DPX-610 DMX 19" Dimmerpack 70064120
FUTURELIGHT DES-3 Abschlusstecker 3-pol 51834001
Mixercase Profi "B", 27", schräg, schwarz 30111556
EUROLITE Fußschalter mit Stereo-Klinke 70064490

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

22.10.2013 ©

16/28

00079614.DOCX, Version 1.7

USER MANUAL

DMX Scene Setter 24/48

DMX Controller

Keepthisdeviceawayfromrainandmoisture!
Unplugmainsleadbeforeopeningthehousing!

For your own safety, please read this user manual carefully before you initially start-up.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

CAUTION!

1. INTRODUCTION

Thank you for having chosen a EUROLITE DMX Scene Setter 24/48. If you follow the instructions given in
this manual, we are sure that you will enjoy this device for a long period of time.

Unpack your DMX Scene Setter 24/48.

2. SAFETY INSTRUCTIONS

This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.

Please make sure that there are no obvious transport damages. Should you notice any damages on the
power unit or on the casing, do not take the device into operation and immediately consult your local dealer.

Always plug in the power unit least. Make sure that the device is switched off before it is connected to the
mains.

Keep away from heaters and other heating sources!

17/28

00079614.DOCX, Version 1.7

If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.

This device falls under protection-class III. The device must be operated with an appropriate power unit.

Always disconnect from the mains, when the device is not in use or before cleaning it.

Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.

Keep away children and amateurs from the device!

There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.

3. OPERATING DETERMINATIONS

This device is a DMX controller for controlling DMX effects or spots in discotheques, on stages etc. This
product is allowed to be operated with a direct voltage of 12 V DC, 500 mA and was designed for indoor use
only.

Do not shake the device. Avoid brute force when installing or operating the device.

When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!

This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be
saturated with an amount of smoke that the visibility will always be more than 10 meters.

The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.

The relative humidity must not exceed 50 % with an ambient temperature of 45° C.

This device must only be operated in an altitude between -20 and 2000 m over NN.

Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.

Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!

Please use the original packaging if the device is to be transported.

Please consider that unauthorized modifications on the device are forbidden due to safety reasons!

Never remove the serial barcode from the device as this would make the guarantee void.

If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short­circuit, burns, electric shock, etc.

18/28

00079614.DOCX, Version 1.7

1

2

3

4

6

7

9

10

11

12

13

14

15

16

17

18

19

202122

23

24

25

26

27

28

29

30

31

32

33

4. OPERATING ELEMENTS AND CONNECTIONS

8

5

19/28

00079614.DOCX, Version 1.7

1 PRESET A LEDs
2 CHANNEL faders 1-24

These faders adjust the output of channel 1 to 24 from 0 to 100% or 0 to 255.

3 FLASH buttons 1-24

Press to activate maximum channel output.

4 PRESET B LEDs
5 SCENES LEDs
6 CHANNEL faders 25-48

These faders will adjust the output of channel 25 to 48 from 0 to 100% or 0 to 255.

7 FLASH buttons 25-48

Press to activate maximum channel output.

8 MASTER A fader

This fader will adjust the output of preset A.

9 BLIND button

Press the BLIND and the corresponding FLASH button to take out the channel of the Chaser. In Chase
Scene mode, the output of each channel will be controlled only by the fader or flash button.

10 MASTER B fader

This fader will adjust the output of preset B.

11 HOME button

After pressing the BLIND and the corresponding FLASH button a channel is taken out of the Chaser.
Press the HOME button and the corresponding FLASH button to reinsert the channel into Chaser.

12 FADE TIME fader

Move to adjust fade time.

13 TAP SYNC button

In Auto Chase mode, press the button twice to define chasing speed.

14 SPEED fader

Move to adjust chasing speed.

15 FULL ON button

When activated , all channel outputs will be set to maximum and blackout mode is disabled.

16 AUDIO LEVEL fader

Move to adjust the sensitivity of the audio level.

17 BLACK OUT button

This button will force all DMX values to "0".

18 STEP button

Press once to advance the program to the next step.

19 AUDIO button

Press to activate sound control.

20 HOLD button

Press and hold this button to keep the output.

21 PARK button

In Chase Scene mode, press this button to select SINGLE CHASE or MIX CHASE. In DOUBLE
PRESET, pressing PARK B is same as MASTER B at the maximum. In SINGLE PRESET, pressing
PARK A is same as MASTER A at the maximum.

22 RECORD button

Press to record the step of a program.

23 REC EXIT button

Press to exit recording mode. When the LED ADD KILL lights, Kill mode is active. Press any of the
FLASH buttons and all outputs except for these channels are set to zero.

20/28

00079614.DOCX, Version 1.7

3435363738

394041

42

24 PAGE button

Press to select the desired scene program in the corresponding page.

25 MODE SELECT button

Selects Chase Scenes DOUBLE PRESET or SINGLE PRESET.

26 DARK button

Press and hold to pause all output channels, including FULL ON and FLASH.

27 ALL REV button

This button reverses the chasing direction of all programs.

28 0% OR 0-255 button

Press to select the mode of indication (0% or 0-255) in the display.

29 REV ONE button

Press and hold the button, then press any of the PRESET B buttons. The scene program will chase in
reverse direction.

30 CHASE REV button

This button reverses the scene program chase direction with the speed faders.

31 BEAT REV

This button reverses the scene program chase direction with the sound control.

32 Display
33 LEDs

34 Power on/off
35 Power input

Plug in the mains cable of the supplied power unit here and fix it with the union nut.

36 MIDI THRU connector
37 MIDI OUT connector
38 MIDI IN connector
39 DMX512 output
40 DMX POLARITY selector switch
41 Line input
42 Foot switch connector

21/28

00079614.DOCX, Version 1.7

5. SETUP

Switch off the DMX controller prior to connecting any units or to changing any existing connections.

Installation

Install the unit on a plane surface or in your rack. When choosing the installation spot make sure that there is
enough space around the unit for ventilation or that heated air from the rack can be passed on to improve
heat radiation. Steady overheating will damage the unit.

Matching items are available as accessory, e.g. 30111556 Mixer case Pro MCB-27.

Sound Control

Chasers can be run sound-controlled via the built-in microphone or an audio unit with line level (e.g. CD
player). Connect the audio unit to the line input (RCA jack) LINE IN. The input sensitivity should lie between

0.1 and 1 Volts. When connecting an audio unit to the RCA jack, the internal microphone is switched off.

Please note: The controller comes without programmed chasers. Chasers must be programmed by users.

DMX512 Connection

The wires must not come into contact with each other, otherwise

the fixtures will not work at all, or will not work properly.

Only use a stereo shielded cable and 3-pin XLR plugs and connectors in order to connect the controller with
the fixture or one fixture with another.

Connect the DMX-output of the Scene Setter with the DMX-input of the nearest dimmerpack. Always
connect one output with the input of the next fixture until all fixtures are connected.

1

Connect the DMX output of the Scene Setter to the DMX input of the first fixture.

2

Connect the DMX output of the first fixture in the DMX chain to the DMX input of the next fixture. Always
connect one output to the input of the next fixture until all fixtures are connected.

3

At the last fixture, the DMX cable has to be terminated with a terminator. For this solder a 120 Ω
resistor between Signal (–) and Signal (+) into a 3-pin XLR plug and plug it in the DMX output of the last
fixture.

Foot Pedal

For convenient control, a foot pedal (e.g. item 70064490 EUROLITE Foot controller) can be connected to the

6.3 mm jack REMOTE.

Connection to the Mains

Connect the power supply unit to the power input jack and the mains plug to a mains outlet.

Please note: Always disconnect the mains connector when you wish to change connections, move the unit
to a different place or if it is not used for a longer period.

22/28

00079614.DOCX, Version 1.7

6. OPERATION

Switch on the unit with the rear power switch.

Unlocking Program Mode

Before you can start programming you need to unlock the program mode.

Press and hold the RECORD button.
Press the FLASH buttons 1, 6, 6, 8 of Preset A.
Release the RECORD button.
The red LED above the RECORD button lights up and the program mode is unlocked.

2 x 24 Channel Preset

With the Scene Setter you can adjust two different scenes in Preset A and Preset B and fade from one to
another via the MASTER fader.
Press the MODE SELECT button, until the A DOUBLE/PRESET B LED lights up.
Push Fader MASTER A to maximum.
Push channel faders of PRESET A to the desired setting.
Pull the MASTER B fader to maximum.
Push channel faders of PRESET B to the desired setting.
Fade from Preset B to Preset A by pushing up faders MASTER A and MASTER B.
In Double Preset mode, the buttons over the master faders can be used as flash buttons.

Switching the Dimmer Display

The dimmer display can be switched from percent to the DMX value.

Press and hold the RECORD button.
Press the INSERT button and the display switched to the DMX value (0-255).
In order to switch the display back to percent, repeat the procedure.

Memorizing Scenes

With the Scene Setter you can memorize up to 96 different scenes with 48 channels (Page 1 to Page 4).

Press the MODE SELECT button, until the 1-48 SINGLE/PRESET PARK LED lights up.
Push the fader MASTER A to maximum.
Push channel faders to the desired setting.
Press the RECORD button.
Press and hold the RECORD button and press the desired FLASH button of PRESET B.
The scene is now memorized on this fader.

Calling Up Scenes

Press the MODE SELECT button, until the CHASE/SCENES LED lights up.
Pull all channel faders to minimum.
Push the fader MASTER A and the FADE TIME fader to maximum.
Push the channel fader of the desired scene in PRESET B to maximum.
The scene will be called up.

23/28

00079614.DOCX, Version 1.7

Memorizing Chasers

With the Scene Setter you can memorize up to 24 different scenes with 24 channels (Page 1 to Page 4).

Press the MODE SELECT button, until the 1-48 SINGLE/PRESET PARK LED lights up.
Push the fader MASTER A to maximum.
Push channel faders to the desired setting.
Press the RECORD button.
Push channel faders to the desired setting for editing the next scene and press the RECORD button.
Memorize as many scenes as desired or until the maximum (999 scenes) is reached.
Press and hold the RECORD button and press the desired FLASH button of PRESET B.
The scene is now memorized on this fader.

Calling Up Chasers

Press the MODE SELECT button, until the CHASE/SCENES LED lights up.
Pull all channel faders to minimum.
Push the MASTER A fader and the FADE TIME fader to maximum.
Push the channel fader of the desired chaser of PRESET B to maximum.
The chaser will be called up.

Runnning a Chaser

Adjust the desired fade time via the FADE fader.
Adjust the desired chaser speed via the SPEED fader.

Sound Control

If the chaser is to be run sound-controlled, press the AUDIO button and adjust the desired sensitivity via the
AUDIO fader.

If the chaser is to be run exactly in the bass beat, pull SPEED fader to minimum (the display shows "Sho")
and enter the bass beats by pressing the TAP SYNC button repeatedly.
If the chaser is to be run step by step, pull the SPEED fader to minimum (the display shows "Sho") and
press the STEP button repeatedly.

Memorizing/Editing Chaser Speed

With the Scene Setter, you can run several chasers at a time in the Mix Chase mode and define and
memorize an individual chaser speed for every chaser.

Press the AUDIO button, the LED turns off. Press the PARK button until the MIX MODE LED lights up.
Select the desired chaser via the faders of PRESET B. Adjust the desired speed via the SPEED fader or the
TAP SYNC buttons. Press and hold the REC SPEED button and press the respective FLASH button of
PRESET B in order to memorize the speed.

Deleting a Memorized Chaser Speed

Press the AUDIO button, the LED turns off. Press the PARK button until the MIX MODE LED lights up. Set
the SPEED fader to minimum position (Show). Press and hold the REC SPEED button and press the
respective FLASH button of PRESET B in order to delete the memorized speed.

24/28

00079614.DOCX, Version 1.7

Switching the Speed Range

The speed range can be switched from 5 minutes to 10 minutes.

Press and hold the RECORD button.
Press FLASH button 10 of PRESET A three times.
Release the RECORD button.
The 10MIN LED lights up and the right scale is activated.

The speed range can be switched from 10 minutes to 5 minutes.

Press and hold the RECORD button.
Press the FLASH button 5 of PRESET A three times.
Release the RECORD button.
The 5MIN LED lights up and the left scale is activated.

Inverting the Chaser Direction

Press the CHASE REV button.
The chaser direction is inverted.

Deleting a Step in a Chaser

Press the MODE SELECT button, until the CHASE/SCENES LED lights up.
Pull all channel faders to minimum.
Push the MASTER A fader to maximum.
Hold the EDIT button and press the chaser's FLASH button of PRESET B.
The chaser will be called up.
Pull the SPEED fader to minimum.
Press the STEP button in order to call up the desired step.
Press the DELETE button in order to delete the step.
Press and hold the RECORD button and press the REC EXIT button in order to leave the editing mode.

Adding a Step to a Chaser

Press the MODE SELECT button, until the CHASE/SCENES LED lights up.
Pull all channel faders to minimum.
Push the MASTER A fader to maximum.
Hold the EDIT button and press the chaser's FLASH button of PRESET B.
The chaser will be called up.
Press the MODE SELECT button, until the 1-48 SINGLE/PRESET PARK lights up.
Push the MASTER A fader to maximum.
Push channel faders to the desired setting.
Press the RECORD button.
Push all channel faders to minimum.
Press the MODE SELECT button, until the CHASE/SCENES LED lights up.
Pull the SPEED fader to minimum.
Press the STEP button in order to insert the step at the desired position.
Press the INSERT button in order to add the step.
Press and hold the RECORD button and press the REC EXIT button in order to leave the editing mode.

Deleting a Scene/Chaser

Press the MODE SELECT button, until the CHASE/SCENES LED lights up.
Press and hold the RECORD button and press the desired FLASH button of PRESET B twice.
The scene/chaser is deleted.

25/28

00079614.DOCX, Version 1.7

Deleting all Scenes/Chasers

Press and hold the RECORD button.
Press the FLASH buttons 1, 4, 2, 3 of PRESET A.
Release the RECORD button.
All scenes/chaser are deleted.

Clearing Memory

Press and hold the RECORD button.
Press the REC CLEAR button.
Memory is cleared.

Locking Program Mode

If you want to protect your programs from undesired access, you can lock the program mode.
Press and hold the RECORD button.
Press the REC EXIT button.
Release the RECORD button.
The red LED above the RECORD button is off.

Single Chase/Mix Chase

The button SINGLE CHASE/MIX CHASE changes the chaser play mode. In Single Chase mode, the
controller runs one Chaser. In Mix Chase mode, all Chasers selected will be run simultaneously.

Switching Off Individual DMX Channels

You can switch off an individual channel by pressing the BLIND button and the respective FLASH button.
In order to switch the channel on again, press the HOME button and the respective FLASH button.

Setting All Channels to Maximum

Press the FULL ON button and all channels will be set to their maximum value. As soon as you release the
button, the channels return to their original setting.

Blackout Mode

Press the BLACKOUT button and all devices will be set to blackout mode.

Kill Function

Via the kill function, you can set only the desired channels to 100 % in a running chaser. All other channels
remain off, the chaser keeps running internally.

Call up the desired chaser. Press the REC/EXIT button; the KILL LED lights up. Press the desired FLASH
button(s) of the desired channel(s).

MIDI In Mode

Press and hold the RECORD button.
Press the FLASH button 1 of PRESET A three times.
Release the RECORD button.
The display shows "CH-1" and the Scene Setter is in MIDI In mode.

26/28

00079614.DOCX, Version 1.7

Note

Velocity

Function

Select the desired MIDI channel by pressing the respective FLASH button of PRESET A.
Press and hold the RECORD button.
Press the REC EXIT button.
The MIDI channel was memorized and you are in the normal mode again.

MIDI Out Mode

Press and hold the RECORD button.
Press the FLASH button 2 of PRESET A three times.
Release the RECORD button.
The display shows "CH-0" and the Scene Setter is in MIDI Out mode.
Select the desired MIDI channel by pressing the respective Flash button of PRESET A.
Press and hold the RECORD button.
Press the REC EXIT button.
The MIDI channel was memorized and you are in the normal mode again.

Sys-Ex Dump

With this function, you can transmit the memory content between two Scene Setters or to another Midi Sys­Ex compatible sequencer or computer. Connect the Midi Out output of the sending unit to the Midi In input of
the receiving unit.

Please note: A received Sys-Ex Dump can delete all settings of a device. If you do not wish that a device
accidentally receives Sys-Ex data, switch it off or adjust another Midi channel.

When sending or receiving Sys-Ex dump, the device ID is 55H.

The different functions of the individual notes are as follows:

22-69 Program Master Turn on/off program 1-48
70-93 Channel dimmer Turn on/off channel 1-24
94 Full On
95 Dark
96 Hold
97 Turn Audio chase on/off
98 Chaser/Scenes
99 Double Preset Mode
100 Single Preset Mode
101 Change step
102 Blackout

Receiving a Sys-Ex Dump

Press and hold the RECORD button.
Press the FLASH button 2 of PRESET A three times.
Release the RECORD button.
When the display shows “In”, the controller is ready for receiving the dump.

When receiving the dump, all other functions are switched off. As soon as the transmission is complete or
cancelled due to errors, the controller returns to normal operation mode.

Sending a Sys-Ex Dump

Press and hold the RECORD button.
Press the FLASH button 4 of PRESET A three times.
Release the RECORD button.
When the display shows “Out”, the controller is ready for sending the dump.

When sending the dump, all other functions are switched off. As soon as the transmission is complete or
cancelled due to errors, the controller returns to normal operation mode.

27/28

00079614.DOCX, Version 1.7

PROBLEM

CAUSE

REMEDY

7. PROBLEM CHART

No power. The power unit is not connected. Check the connection cable of the

power unit and any extension cables.

Display shows LOP. Operating volatage is too low. Check the connection cable of the

power unit and any extension cables.

Cannot memorize Scene. RECORD button forgotten. Press the RECORD button after

setting the channels.
Cannot edit programs. Program mode locked. Unlock program mode.
Programmed scene/chaser
disappeared.
Cannot display
scene/chaser.

No signal output. Blackout mode activated. Switch off blackout by pressing the

Selected wrong page. Select correct page via the Page

button.

Wrong fader setting. Adjust Master fader to maximum, the

Fade fader and Speed fader to the

desired setting.

Blackout button.

8. CLEANING AND MAINTENANCE

DANGERTOLIFE!

Disconnectfrommainsbeforestartingmaintenanceoperation!

We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations
are only to be carried out by authorized dealers. Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.

9. TECHNICAL SPECIFICATIONS

70064545 EUROLITE DMX Scene Setter 24/48

Power supply: 230 V AC, 50 Hz ~
via power unit included in the delivery (12 V DC, 500 mA)
Power consumption: 8 W
Number of control channels: 48
DMX512 output: 3-pin XLR-connector with polarity selector
Sound control: via built-in microphone or line input
Audio input: 0.1-1 V, RCA
Dimensions (LxWxH): 710 x 264 x 90 mm
Weight: 7.5 kg

Accessories: No.

EUROLITE EDX-4 DMX dimmer pack 70064072
EUROLITE DPX-1210 DMX 19" dimmer pack 70064140
EUROLITE DPX-610 DMX 19" dimmer pack 70064120
FUTURELIGHT DES-3 DMX-terminator 3-pin 51834001
Mixer case Pro "B", 27", sloping, black 30111556
EUROLITE Foot controller 70064490

Please note: Every information is subject to change without prior notice. 22.10.2013 ©

28/28

00079614.DOCX, Version 1.7
