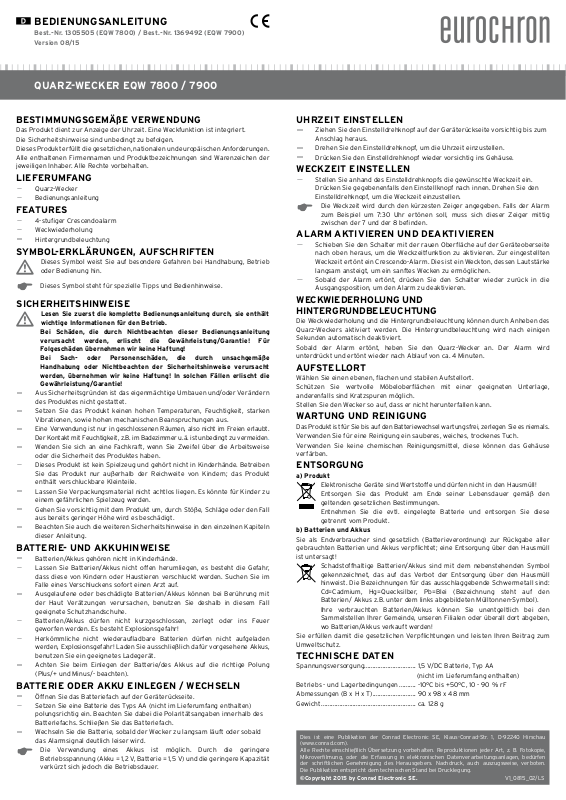

BEDIENUNGSANLEITUNG

Best.-Nr. 1305505 (EQW 7800) / Best.-Nr. 1369492 (EQW 7900) Version 08/15

QUARZ-WECKER EQW 7800 / 7900

BESTIMMUNGSGEMÄßE VERWENDUNG

Das Produkt dient zur Anzeige der Uhrzeit. Eine Weckfunktion ist integriert. Die Sicherheitshinweise sind unbedingt zu befolgen. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

LIEFERUMFANG

Quarz-Wecker

Bedienungsanleitung

FEATURES

4-stuﬁger Crescendoalarm

Weckwiederholung

Hintergrundbeleuchtung

SYMBOL-ERKLÄRUNGEN, AUFSCHRIFTEN

Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Dieses Symbol steht für spezielle Tipps und Bedienhinweise.



SICHERHEITSHINWEISE

Lesen Sie zuerst die komplette Bedienungsanleitung durch, sie enthält wichtige Informationen für den Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße

Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!

Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern

des Produktes nicht gestattet.

Setzen Sie das Produkt keinen hohen Temperaturen, Feuchtigkeit, starken

Vibrationen, sowie hohen mechanischen Beanspruchungen aus.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt.

Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise

oder die Sicherheit des Produktes haben.

Dieses Produkt ist kein Spielzeug und gehört nicht in Kinderhände. Betreiben

Sie das Produkt nur außerhalb der Reichweite von Kindern; das Produkt enthält verschluckbare Kleinteile.

Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu

einem gefährlichen Spielzeug werden.

Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder den Fall

aus bereits geringer Höhe wird es beschädigt.

Beachten Sie auch die weiteren Sicherheitshinweise in den einzelnen Kapiteln

dieser Anleitung.

BATTERIE- UND AKKUHINWEISE

Batterien/Akkus gehören nicht in Kinderhände.

Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr,

dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit

der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Batterien/Akkus dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer

geworfen werden. Es besteht Explosionsgefahr!

Herkömmliche nicht wiederauﬂadbare Batterien dürfen nicht aufgeladen

werden, Explosionsgefahr! Laden Sie ausschließlich dafür vorgesehene Akkus, benutzen Sie ein geeignetes Ladegerät.

Achten Sie beim Einlegen der Batterie/des Akkus auf die richtige Polung

(Plus/+ und Minus/- beachten).

BATTERIE ODER AKKU EINLEGEN / WECHSELN

Öffnen Sie das Batteriefach auf der Geräterückseite.

Setzen Sie eine Batterie des Typs AA (nicht im Lieferumfang enthalten)

polungsrichtig ein. Beachten Sie dabei die Polaritätsangaben innerhalb des Batteriefachs. Schließen Sie das Batteriefach.

Wechseln Sie die Batterie, sobald der Wecker zu langsam läuft oder sobald

das Alarmsignal deutlich leiser wird.

Die Verwendung eines Akkus ist möglich. Durch die geringere



Betriebsspannung (Akku = 1,2 V, Batterie = 1,5 V) und die geringere Kapazität verkürzt sich jedoch die Betriebsdauer.

UHRZEIT EINSTELLEN

Ziehen Sie den Einstelldrehknopf auf der Geräterückseite vorsichtig bis zum

Anschlag heraus.

Drehen Sie den Einstelldrehknopf, um die Uhrzeit einzustellen.

Drücken Sie den Einstelldrehknopf wieder vorsichtig ins Gehäuse.

WECKZEIT EINSTELLEN

Stellen Sie anhand des Einstelldrehknopfs die gewünschte Weckzeit ein.

Drücken Sie gegebenenfalls den Einstellknopf nach innen. Drehen Sie den Einstelldrehknopf, um die Weckzeit einzustellen.

Die Weckzeit wird durch den kürzesten Zeiger angegeben. Falls der Alarm

 

zum Beispiel um 7:30 Uhr ertönen soll, muss sich dieser Zeiger mittig zwischen der 7 und der 8 beﬁnden.

ALARM AKTIVIEREN UND DEAKTIVIEREN

Schieben Sie den Schalter mit der rauen Oberﬂäche auf der Geräteoberseite

nach oben heraus, um die Weckzeitfunktion zu aktivieren. Zur eingestellten Weckzeit ertönt ein Crescendo-Alarm. Dies ist ein Weckton, dessen Lautstärke langsam ansteigt, um ein sanftes Wecken zu ermöglichen.

Sobald der Alarm ertönt, drücken Sie den Schalter wieder zurück in die

Ausgangsposition, um den Alarm zu deaktivieren.

WECKWIEDERHOLUNG UND HINTERGRUNDBELEUCHTUNG

Die Weckwiederholung und die Hintergrundbeleuchtung können durch Anheben des Quarz-Weckers aktiviert werden. Die Hintergrundbeleuchtung wird nach einigen Sekunden automatisch deaktiviert. Sobald der Alarm ertönt, heben Sie den Quarz-Wecker an. Der Alarm wird unterdrückt und ertönt wieder nach Ablauf von ca. 4 Minuten.

AUFSTELLORT

Wählen Sie einen ebenen, ﬂachen und stabilen Aufstellort. Schützen Sie wertvolle Möbeloberﬂächen mit einer geeigneten Unterlage, anderenfalls sind Kratzspuren möglich. Stellen Sie den Wecker so auf, dass er nicht herunterfallen kann.

WARTUNG UND REINIGUNG

Das Produkt ist für Sie bis auf den Batteriewechsel wartungsfrei, zerlegen Sie es niemals. Verwenden Sie für eine Reinigung ein sauberes, weiches, trockenes Tuch. Verwenden Sie keine chemischen Reinigungsmittel, diese können das Gehäuse verfärben.

ENTSORGUNG

a) Produkt

Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den

geltenden gesetzlichen Bestimmungen.

Entnehmen Sie die evtl. eingelegte Batterie und entsorgen Sie diese

getrennt vom Produkt.

b) Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpﬂichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol

gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf den Batterien/ Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den

Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben,

wo Batterien/Akkus verkauft werden! Sie erfüllen damit die gesetzlichen Verpﬂichtungen und leisten Ihren Beitrag zum Umweltschutz.

TECHNISCHE DATEN

Spannungsversorgung ............................... 1,5 V/DC Batterie, Typ AA

(nicht im Lieferumfang enthalten)

Betriebs - und Lagerbedingungen .......... -10°C bis +50°C, 10 - 90 � rF

Abmessungen (B x H x T) .......................... 90 x 98 x 48 mm

Gewicht ......................................................... ca. 128 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverﬁlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

OPERATING INSTRUCTIONS

Item no. 1305505 (EQW 7800) / Item no. 1369492 (EQW 7900) Version 08/15

QUARTZ ALARM CLOCK EQW 7800 / 7900

INTENDED USE

The product is intended for displaying the clock time. It features a built-in alarm function. Please follow all safety instructions! This product complies with the statutory national and European requirements. All company names and product names are trademarks of their respective owners. All rights reserved.

DELIVERY CONTENT

Quartz alarm clock

Operating instructions

FEATURES

4-stage Crescendo alarm

Snooze function

Background light

SYMBOLS AND MARKINGS

This symbol warns you about speciﬁc risks when handling, operating or using the product.

This “arrow” symbol indicates special remarks and notes for operation.



SAFETY INSTRUCTIONS

First read the complete user manual as it contains important information on using the product. In case of damage caused by non-observance of these operating instructions, the warranty gets void! We are not liable for any consequential damage! We are not liable for property damage or injuries caused by improper use or non-observance of safety instructions! Such circumstances will void the warranty!

For safety reasons, unauthorized reconstruction and/or modiﬁcations of the

product are prohibited.

Do not expose the product to high temperatures, moisture, strong vibrations

and high mechanical loads.

It is intended for indoor use only. Do not use it outdoors. Contact with

moisture, e.g. in bathrooms, must be avoided under all circumstances.

Contact an expert if you have any doubts regarding the operation or safety of

this product.

The product is not a toy; keep it out of the reach of children. Operate the

product out of the reach of children; the product contains small part which pose a choking hazard.

Do not leave packing material lie around carelessly. It poses a potential danger

if children use it as a toy.

Handle the product with care. Shocks, blows or even falls from low heights

may result in damage.

Observe all other safety instructions in each chapter of this manual.

NOTES ON (RECHARGEABLE) BATTERIES

Keep (rechargeable) batteries out of the reach of children.

Do not leave batteries lying around. There is a risk that children or pets swallow

batteries. If a battery has been swallowed, seek medical advice immediately.

Leaking or damaged (rechargeable) batteries can cause burns when in contact

with skin.

Do not short-circuit and disassemble batteries. Do not throw into ﬁre. There is

a risk of explosion!

Do not recharge common batteries that are not rechargeable. There is a risk

of explosion! Only use batteries exclusively provided for this. Use a suitable charger.

Please note the correct polarity (plus/+ and Minus/-) when inserting the

batteries/rechargeable batteries.

INSERTING / REPLACING THE (RECHARGEABLE) BATTERY

Open the battery compartment on the back of the device.

Insert a type AA battery (not included) observing correct polarity. Heed

correct polarity as indicated in the battery compartment. Close the battery compartment.

Replace the battery once the alarm clock starts running slower or the alarm

sound starts getting lower.

The product supports the use of rechargeable batteries. The lower operating



voltage (rechargeable battery = 1.2 V, battery = 1.5 V) and the lower capacity will reduce the operating time though.

SETTING THE CLOCK

Carefully pull out the control knob on the back of the device as far as it goes.

Turn the control knob to set the clock time.

Carefully push the control knob back into the housing.

SETTING THE ALARM TIME

Use the control knob to set the desired alarm time. If necessary, press the

control knob inwards. Turn the control knob to set the alarm time.

The shortest hand indicates the alarm time. If you want the alarm to sound



at 7:30, this hand must be centered between the numbers 7 and 8.

ACTIVATING AND DEACTIVATING THE ALARM

Slide out the rough-surfaced switch on top of the device in an upward

direction in order to activate the alarm function. A crescendo alarm will sound at the set alarm time. This is an alarm sound with steadily increasing volume, allowing for a gentle wake-up.

Once the alarm sounds, push the switch back to its original position in order

to deactivate the alarm.

SNOOZE FUNCTION AND BACKGROUND LIGHT

Lifting the quartz alarm clock can activate the snooze function and background light. The background light will turn off again after a few seconds. Once the alarm sounds, lift the alarm clock. The alarm pauses and will sound again after approx. 4 minutes.

SETUP LOCATION

Choose an even, ﬂat and stable location for the device. Protect valuable furniture surfaces with a suitable pad to prevent scratching. Install the alarm clock in such a way that it cannot fall off.

MAINTENANCE AND CLEANING

Apart from changing batteries, this product does not require any user maintenance. Never disassemble the product. Use a clean, soft and dry cloth for cleaning. Do not use any ch emical clean ing age nts , as suc h coul d c aus e di scolo ratio n of the ho using.

DISPOSAL

a) Product

Used electrical and electronic devices are recyclable and may not be disposed of with the household waste! Dispose of the product in accordance with applicable regulatory guidelines at the end of its service life, Remove any inserted (rechargeable) battery and dispose of them separately from the product.

b) Batteries/rechargeable batteries

You as the end user are required by law (Battery Ordinance) to return all used batteries/rechargeable batteries. Disposing of them in the household waste is prohibited.

Contaminated (rechargeable) batteries are labelled with this symbol to

indicate that disposal in the domestic waste is forbidden.

The designations for the heavy metals involved are: Cd = Cadmium, Hg = Mercury, Pb = Lead (name on (rechargeable) batteries, e.g. below the trash icon on the left). Used (rechargeable) batteries can be returned to collection points in your municipality, our stores or wherever (rechargeable) batteries are sold. You thus fulﬁll your statutory obligations and contribute to the protection of the environment.

TECHNICAL DATA

Power supply.................................................... 1.5 V/DC battery, type AA

(not included)

Operational and storage conditions............ -10°C to +50°C, 10 – 90 � RH

Dimensions (W x H x D).................................. 90 x 98 x 48 mm

Weight............................................................... approx. 128 g

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microﬁlming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represents the technical status at the time of printing.
