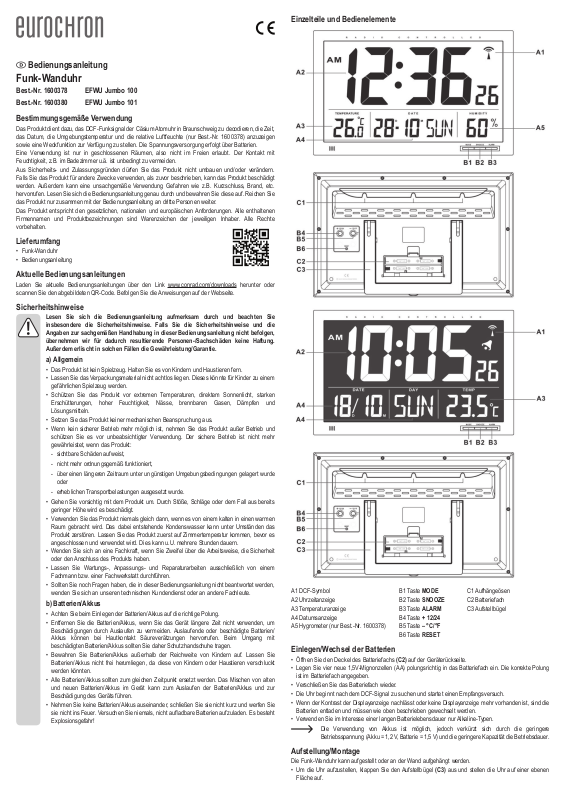

Eurochron EFWU Jumbo 101, EFWU Jumbo 100 User guide [ml]

Bedienungsanleitung

Funk-Wanduhr

Best.-Nr. 1600378 EFWU Jumbo 100
Best.-Nr. 1600380 EFWU Jumbo 101

Bestimmungsgemäße Verwendung

Das Produkt dient dazu, das DCF-Funksignal der Cäsium Atomuhr in Braunschweig zu decodieren, die Zeit,
das Datum, die Umgebungstemperatur und die relative Luftfeuchte (nur Best.-Nr. 1600378) anzuzeigen
sowie eine Weckfunktion zur Verfügung zu stellen. Die Spannungsversorgung erfolgt über Batterien.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.

Lieferumfang

• Funk-Wanduhr

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das
Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es
angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Batterien/Akkus

• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung.

• Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät längere Zeit nicht verwenden, um
Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/
Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit
beschädigten Batterien/Akkus sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie
Batterien/Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt
werden könnten.

• Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten
und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/Akkus und zur
Beschädigung des Geräts führen.

• Nehmen Sie keine Batterien/Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie

sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen. Es besteht

Explosionsgefahr!

Einzelteile und Bedienelemente

A1 DCF-Symbol B1 Taste MODE C1 Aufhängeösen
A2 Uhrzeitanzeige B2 Taste SNOOZE C2 Batteriefach
A3 Temperaturanzeige B3 Taste ALARM C3 Aufstellbügel
A4 Datumsanzeige B4 Taste + 12/24
A5 Hygrometer (nur Best.-Nr. 1600378) B5 Taste – °C/°F
B6 Taste RESET

Einlegen/Wechsel der Batterien

• Öffnen Sie den Deckel des Batteriefachs (C2) auf der Geräterückseite.

• Legen Sie vier neue 1,5V-Mignonzellen (AA) polungsrichtig in das Batteriefach ein. Die korrekte Polung
ist im Batteriefach angegeben.

• Verschließen Sie das Batteriefach wieder.

• Die Uhr beginnt nach dem DCF-Signal zu suchen und startet einen Empfangsversuch.

• Wenn der Kontrast der Displayanzeige nachlässt oder keine Displayanzeige mehr vorhanden ist, sind die
Batterien entladen und müssen wie oben beschrieben gewechselt werden.

• Verwenden Sie im Interesse einer langen Batterielebensdauer nur Alkaline-Typen.

Die Verwendung von Akkus ist möglich, jedoch verkürzt sich durch die geringere

Betriebsspannung (Akku = 1,2 V, Batterie = 1,5 V) und die geringere Kapazität die Betriebsdauer.

Aufstellung/Montage

Die Funk-Wanduhr kann aufgestellt oder an der Wand aufgehängt werden.

• Um die Uhr aufzustellen, klappen Sie den Aufstellbügel (C3) aus und stellen die Uhr auf einer ebenen
Fläche auf.

• Schützen Sie wertvolle Möbeloberächen mit einer geeigneten Unterlage, anderenfalls sind Kratzspuren
möglich.

• Für die Wandmontage sind an der Geräterückseite Aufhängeösen (C1) vorgesehen.

• Befestigen Sie die Uhr mit einer oder mehreren Schrauben, die Sie einige Millimeter aus der Wand
herausstehen lassen. Hängen Sie die Uhr dann mit den Aufhängeösen am Schraubenkopf auf.

DCF-Empfang

Direkt nach dem Einlegen der Batterien erfolgt der erste Empfangsversuch für das DCF-Signal. Die Uhr stellt
sich nach erfolgreichem DCF-Empfang automatisch auf die aktuelle Uhrzeit.

Die Erkennung des DCF-Signals und dessen Auswertung dauert etwa fünf Minuten. Bewegen

Sie die Funkuhr in dieser Zeit nicht. Betätigen Sie keine Tasten oder Schalter!

Um den DCF-Empfangsversuch abzubrechen, drücken Sie die Taste – °C/°F (B5) drei

Ein schlechter Empfang ist zu erwarten z.B. bei metallbedampften Isolierglasfenstern,

Falls sich die Uhr nach 10 Minuten nicht auf die aktuelle Uhrzeit gestellt hat, verändern Sie den

Hierdurch wird ein neuer Empfangsversuch gestartet.
Der Empfangsversuch für die tägliche automatische
Synchronisierung mit der DCF-Zeit wird um 3:00 Uhr
durchgeführt. Ein erfolgreicher Empfangsversuch pro Tag
genügt, um die Abweichung auf unter einer Sekunde zu
halten.

Das DCF-Signal wird von einem Sender in Mainingen (nahe

Frankfurt am Main) ausgesendet. Dessen Reichweite beträgt
bis zu 1500 km, bei idealen Empfangsbedingungen sogar bis
zu 2000 km.
Das DCF-Signal beinhaltet unter anderem die genaue Uhrzeit
(Abweichung theoretisch 1 Sekunde in einer Million Jahre!)
und das Datum.
Selbstverständlich entfällt auch das umständliche manuelle
Einstellen der Sommer- und Winterzeit.

Sekunden lang, bis das DCF-Symbol (A1) im Display erlischt.

Stahlbetonbauweise, beschichteten Spezialtapeten, in der Nähe von elektronischen Geräten
oder in Kellerräumen.

Aufstellungsort der Funkuhr und drücken Sie die Taste – °C/°F drei Sekunden lang, bis das
DCF-Symbol im Display blinkt.

1500 km

2000 km

DCF-Zeitabgleich

• Nach dem Einlegen der Batterien sucht die Uhr automatisch nach dem DCF-Signal. Dies wird durch das
blinkende DCF-Symbol rechts oben im Display angezeigt.

• Normalerweise ist dieser Synchronisationsvorgang nach etwa fünf Minuten abgeschlossen.

• Sobald das DCF-Signal decodiert wurde, erscheint das DCF-Symbol dauerhaft und die aktuelle Zeit und
das Datum werden im Display angezeigt.

• Im Normalbetrieb startet die Uhr um 3:00 Uhr einen Empfangsversuch. Sollte hierbei kein Signal
empfangen werden, erlischt das DCF-Symbol im Display und die Uhr startet um 4:00 Uhr, um 5:00 Uhr
und um 6:00 Uhr einen erneuten Empfangsversuch.

• Um einen manuellen Empfangsversuch zu starten, drücken Sie Taste – °C/°F drei Sekunden lang, bis das
DCF-Symbol im Display blinkt.

Bei gestörtem DCF-Empfang versuchen Sie bitte, einen anderen Aufstellort zu nden und/oder

lassen Sie die Uhr über Nacht in der Nähe eines Fensters stehen.
Nachts ist der Empfang besser, so dass sich die Uhr am nächsten Morgen meist synchronisiert hat.
Die Anzeige „DST“ (Daylight Saving Time) im Display steht als Symbol für die Sommerzeit-Anzeige.

Manuelle Zeiteinstellung

Wenn Das DCF-Signal nicht empfangen werden kann, muss die Uhrzeit manuell gestellt werden.

Wenn während der Einstellung länger als 15 Sekunden keine Taste gedrückt wird, verlässt die

• Drücken und halten Sie während der normalen Zeitanzeige die Taste MODE (B1), bis die Stundenanzeige

• Stellen Sie die Stunden mit den Tasten + 12/24 (B4) und – °C/°F (B5) ein.

• Drücken Sie die Taste MODE erneut. Die Minutenanzeige blinkt.

• Stellen Sie die Minuten mit den Tasten + 12/24 und – °C/°F ein.

• Stellen Sie nun die Sekunden, das Jahr, das Datumsformat, den Monat, das Datum, die Sprache für die

Englisch (ENG), Deutsch (GER), Französisch (FRA), Spanisch (ESP), Italienisch (ITA),

• Drücken Sie die Taste MODE erneut, um die Einstellung zu speichern.

• Die Zeitzoneneinstellung muss nur verstellt werden, wenn die Zeitzone von der DCF-Zeitzone abweicht.

Uhr den manuellen Einstellmodus und kehrt zur vorherigen Anzeige zurück.

blinkt.

Wochentagsanzeige und die Zeitzone wie oben beschrieben ein.

Die für die Wochentagsanzeige zur Verfügung stehenden Sprachen sind:

Holländisch (NET), Dänisch (DAN) und Russisch (RU).

Verändern Sie die Zeitzone ansonsten nicht.

12/24 Stundenanzeige

• Drücken Sie die Taste + 12/24, um zwischen der 12h-Anzeige und der 24h-Anzeige zu wechseln.

Thermometer

Die Uhr ist mit einem Thermometer ausgestattet, das die Raumtemperatur in der Temperaturanzeige (A3)
anzeigt.

• Drücken Sie die Taste – °C/°F, um zwischen der Anzeige in °C und °F zu wechseln.

• Wenn die Temperatur außerhalb des Messbereichs liegt, zeigt die Temperaturanzeige „LL.L“ (Temperatur

zu gering) oder „HH.H“ (Temperatur zu hoch) an.

Hygrometer

Das Hygrometer (A5) zeigt die relative Luftfeuchte im Raum an (nur bei Best.-Nr. 1600378 vorhanden).

• Drücken Sie die Taste MODE erneut, um die Einstellung zu speichern.

Weckfunktion aktivieren/deaktivieren

• Drücken Sie die Taste ALARM (B3), um die Weckfunktion zu aktivieren bzw. zu deaktivieren.

• Bei aktivierter Weckfunktion erscheint im Display ein Glockensymbol.

• Um während des Weckvorgangs den Weckton zu unterbrechen und die Schlummerfunktion zu aktivieren,

drücken Sie die Taste SNOOZE (B2).

• Während der Wecktonunterbrechung blinkt das Symbol „Zz“ im Display. Der Weckton ertönt dann nach
5 Minuten erneut. Dieser Vorgang kann bis zu siebenmal wiederholt werden.

• Um den Weckton während des Weckens ganz abzuschalten, drücken Sie eine beliebige Taste, jedoch
nicht die Taste SNOOZE. Der Weckton wird hierdurch für 24 Stunden abgeschaltet und ertönt am
nächsten Tag erneut.

Der Weckton wird nach zwei Minuten automatisch abgeschaltet, wenn er nicht vorher deaktiviert

wurde.

Behebung von Störungen

Die Uhr synchronisiert nicht oder hat nur zeitweise Empfang:

• Die Entfernung zum DCF-Sender ist zu groß oder durch geographische Gegebenheiten eingeschränkt.

• Ändern Sie den Standort, schalten Sie störende Geräte, wie Fernsehgeräte, Computer oder
Mikrowellenherde ab.

• Vermeiden Sie die Aufstellung in der Nähe von großen Metallächen, die die Funksignale abschirmen

können. Auch metallbedampfte Fenster können den Signalempfang beeinussen.

• Stellen Sie die Uhr zur Synchronisation ans Fenster und richten Sie sie mit der Vorder- oder Rückseite in
Richtung Frankfurt aus.

• Lassen Sie die Uhr über Nacht laufen, um atmosphärische Störungen zu vermindern.

Der angezeigte Temperaturwert stimmt nicht:

• Die Uhr ist direkter Sonneneinstrahlung ausgesetzt.

• Die Uhr steht zu nahe an einer Wärmequelle (Heizkörper, elektronisches Gerät etc.).

Das Gerät reagiert nicht auf Tastenbetätigungen, das Display zeigt wirre Zeichen an oder die
Displayanzeige ist leer:

• Drücken Sie die Taste RESET (B6) mit einem spitzen Gegenstand (z.B. Kugelschreiberspitze). Hierdurch
wird der eingebaute Mikroprozessor zurückgesetzt und neu gestartet.

Das Display hat Flecken:

• Auf das Display wurde Druck ausgeübt. Die Flecken verschwinden von selbst wieder. Dies kann je nach
Umgebungstemperatur unterschiedlich lange dauern.

Pege und Reinigung

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

• Drücken Sie beim Reinigen nicht zu stark auf die Oberäche, um Kratzspuren zu vermeiden.

Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der
Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse

verfügbar: www.conrad.com/downloads

Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie

die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU­Konformitätserklärung im PDF-Format herunterladen.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das

Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet,

das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für
das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die
Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-

Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde,
unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Spannungsversorgung ......................... 4 x 1,5 V Batterie, Typ AA (nicht enthalten)

Zeitsignal .............................................. DCF77

Alarmdauer ........................................... 2 Minuten

Weckwiederholung ............................... nach 5 min

Messbereich Thermometer ................... 0 bis +50 °C

Messbereich Hygrometer ..................... 20 – 99 % rF (nur Best.-Nr. 1600378)

Betriebs-/Lagebedingungen ................. 0 bis +50 °C, 20 – 99 % rF

Abmessungen (B x H x T) .................... 368 x 229 x 30 mm

Gewicht ................................................. 900 g (Best.-Nr. 1600378) ; 880 g (Best.-Nr. 1600380)

Weckfunktion

Weckzeit programmieren

• Drücken Sie die Taste MODE einmal, sodass im Display die Weckzeit (AL) angezeigt wird.

• Drücken und halten Sie die Taste MODE, bis die Stundenanzeige der Weckzeit blinkt.

• Stellen Sie Stunde mit den Tasten + 12/24 und – °C/°F ein.

• Drücken Sie die Taste MODE erneut. Die Minutenanzeige blinkt.

• Stellen Sie Minuten mit den Tasten + 12/24 und – °C/°F ein.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Copyright 2017 by Conrad Electronic SE. *1600378_80_V2_1217_02_LS_m_de

Operating instructions

Radio wall clock

Item no. 1600378 EFWU Jumbo 100
Item no. 1600380 EFWU Jumbo 101

Intended use

The product is designed to decode the DCF radio signal from the caesium atomic clock in Braunschweig to
display time, date, ambient temperature and relative humidity (only Item No. 1600378) as well as to provide
an alarm function. The power is supplied via batteries.
This product is intended for indoor use only. Do not use it outdoors. Contact with moisture (e.g. in bathrooms)
must be avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product. Using the product for
purposes other than those described above may damage the product. In addition, improper use can cause

hazards such as a short circuit or re. Read the instructions carefully and store them in a safe place. Make

this product available to third parties only together with its operating instructions.
This product complies with statutory national and European regulations. All company and product names are
trademarks of their respective owners. All rights reserved.

Delivery content

• Radio wall clock

• Operating instructions

Up-to-date operating instructions

Download the latest operating instructions at www.conrad.com/downloads or scan the QR code on this page.
Follow the instructions on the website.

Controls and Parts

Safety instructions

Read the operating instructions carefully and especially observe the safety information.
If you do not follow the safety instructions and information on proper handling in this
manual, we will assume no liability for any resulting personal injury or damage to
property. Such cases will invalidate the warranty/guarantee.

a) General information

• This product is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become dangerous playing
material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity,

moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent unauthorized
use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stress.

• Always handle the product carefully. Jolts, impacts or a fall even from a low height may
damage the product.

• Never use the product immediately after it has been brought from a cold room into a warm
one. The condensation generated may destroy the product. Allow the product to reach room
temperature before connecting it and putting it to use. This may take several hours.

• Consult a technician if you are not sure how to use or connect the product.

• Maintenance, modications and repairs must be done by a technician or an authorized repair
centre.

• If you have questions which remain unanswered by these operating instructions, contact our
technical support service or other technical personnel.

b) (Rechargeable) batteries

• Correct polarity must be observed while inserting the (rechargeable) batteries.

• (Rechargeable) batteries should be removed from the device if it is not used for a long period
of time to avoid damage through leaking. Leaking or damaged (rechargeable) batteries might
cause acid burns when in contact with skin, therefore use suitable protective gloves to handle
corrupted (rechargeable) batteries.

• (Rechargeable) batteries must be kept out of reach of children. Do not leave (rechargeable)
batteries lying around, as there is risk, that children or pets swallow them.

• All (rechargeable) batteries should be replaced at the same time. Mixing old and new
(rechargeable) batteries in the device can lead to (rechargeable) battery leakage and device
damage.

• (Rechargeable) batteries must not be dismantled, short-circuited or thrown into re. Never
recharge non-rechargeable batteries. There is a risk of explosion!

A1 DCF symbol B1 MODE button C1 Hanging eyelets
A2 Time display B2 SNOOZE button C2 Battery compartment
A3 Temperature display B3 ALARM button C3 Stand
A4 Date display B4 + 12/24 button
A5 Hygrometer (Item no. 1600378 only) B5 – °C/°F button
B6 RESET button

Inserting/Replacing the batteries

• Open the cover of the battery compartment (C2) on the back of the device.

• Insert four new 1.5V AA batteries (mignon) in the battery compartment, paying attention to the correct
polarity. The correct polarity is indicated in the battery compartment.

• Close the battery compartment.

• The clock now starts searching for the DCF signal and tries to tune in.

• When the display‘s contrast fades or when no indicators remain in the display, the batteries are at and
need to be replaced as described above.

• To ensure a long battery life, use only alkaline types.

Rechargeable batteries may be used, but due to the lower voltage output (rechargeable battery

= 1.2V, standard battery = 1.5V) and the lower capacity, the service life is shorter.

Installation/Set-up

The radio wall clock can be placed on furniture or attached to the wall.

• To set up the clock, fold out the stand (C3) and place the clock on a level surface.

• Protect valuable furniture surfaces by using an appropriate underlay; otherwise, it may cause scratches.

• For wall mounting, there are hanging eyelets (C1) provided on the back of the device.

• Secure the clock in place with one or more screws that protrude a few millimetres from the wall. Then hang
the clock on the screw head with the hanging eyelets.

DCF Reception

Immediately after the batteries are inserted, the device makes the rst attempt to receive the DCF signal.

After a successful DCF reception, the clock is automatically set to the current time.

The detection and interpretation of the DCF signal can take about ve minutes. Do not move the

radio-controlled clock during this time. Do not press any buttons or switches!

To interrupt the DCF reception attempt, press the – °C/°F button (B5) for three seconds, until the

Bad reception can occur, for example, by metallised insulated glass, reinforced concrete

If after 10 minutes the clock has not set the current time, change the location of the radio clock

This will start a new reception attempt.
The reception attempt for the daily automatic synchronisation
with the DCF time occurs at 3:00 AM. One successful

reception per day is sufcient to keep the deviation to less

than one second.
The DCF signal is encoded and transmitted via a DCF

transmitter in Mainingen (near Frankfurt am Main).

Its range is up to 1,500 km and, under ideal reception
conditions, even up to 2,000 km.
Among other things, the DCF signal includes the precise time
(theoretical deviation of 1 second in a million years!) and the
date.
Naturally, this also eliminates the hassle of manually setting
summer and winter time.

DCF symbol (A1) in the display disappears.

buildings, coated special wallpapers, proximity to electronic devices, or installation in cellars.

and press the – °C/°F button for three seconds until the DCF symbol in the display ashes.

1500 km

2000 km

DCF Time Adjustment

• After the batteries have been inserted, the clock searches automatically for the DCF signal. This is

indicated by the ashing DCF symbol on the top right in the display.

• Normally, the synchronisation process is completed within about ve minutes.

• As soon as the DCF signal is decoded, the DCF symbol will appear continuously and the current time and
date are shown in the display.

• In normal mode, the clock starts a reception attempt each day at 3:00 AM. If no signal is received at this
time, the DCF symbol disappears from the display and the clock begins a new reception attempt at 4:00,
5:00, and 6:00.

• To start a manual reception attempt, press the – °C/°F button for three seconds, until the DCF symbol in

the display ashes.

If there is interference with the reception of the DCF signal, try to nd a new location and/or leave

the clock near a window overnight.
At night the reception is better, so the clock is normally synchronized the next morning.
The “DST” (Daylight Savings Time) indicator in the display is the symbol indicating summertime.

Setting the Time Manually

If the DCF signal cannot be received, the time must be set manually.

If no keystroke is performed for more than 15 seconds while setting the time, the clock exits the

• During the normal time mode, press and hold the MODE button until the hour display ashes.

• Set the hours by using the buttons + 12/24 (B4) and – °C/°F (B5).

• Press the MODE button again. The minute display ashes.

• Set the minutes by using the buttons + 12/24 and – °C/°F.

• Now set the seconds, the year, the month, the date, the language for the weekday display and the time

English (ENG), German (GER), French (FRA), Spanish (ESP), Italian (ITA), Dutch (NET),Danish

• Press the MODE button again to save the setting.

• The time zone setting needs to be adjusted only if the time zone differs from the DCF time zone. Otherwise,

manual setting mode and returns to the previous screen.

zone as described above.

The languages available for the weekday display are:

(DAN) and Russian (RU).

do not change the time zone.

12/24 hour display

• Press the + 12/24 button to switch between the 12h and the 24h displays.

Thermometer

The clock is equipped with a thermometer that shows the room temperature in the temperature display (A3).

• Press the – °C/°F button to switch between the display in °C und °F.

• If the temperature lies outside the measurement range, the temperature display shows “LL.L” (temperature

too low) or “HH.H” (temperature too high).

• While the alarm tone is paused, the “Zz” symbol ashes in the display. The alarm tone will resume after
5 minutes. This procedure can be repeated up to seven times.

• To turn off the alarm tone entirely, press any button except SNOOZE (B2). The alarm tone is hereby
switched off for 24 hours and sounds again the next day.

The alarm switches off automatically after two minutes if it has not been turned off before then.

Troubleshooting

The clock does not synchronise or only has temporary reception:

• The distance to the DCF transmitter is too great or restricted by geographical conditions.

• Relocate the product; switch off interfering devices such as TV sets, computers or microwave ovens.

• Avoid a location in the vicinity of large metal surfaces, which may shield the radio signals. Windows with a

vapour deposited metal layer can also in uence the signal reception.

• Place the clock near a window for synchronisation, and align the front or back side in the direction of
Frankfurt (Germany).

• Leave the clock switched on over night to avoid atmospheric interference.

The displayed temperature is wrong:

• The clock is exposed to direct sunlight.

• The clock is located too close to a heat source (heater, electronic device, etc.).

The device does not react when buttons are pressed, the display shows strange symbols, or the
display is blank:

• Press the RESET (B6) button with a pointed object (e.g. the tip of a ballpoint pen). By doing so, the built-in
micro processor will be reset and restarted.

The display shows spots:

• The display has been subjected to stress. The spots will disappear by themselves. This may take a while,
depending on the ambient temperature.

Maintenance and Care

• Apart from replacing the battery, the device requires no maintenance. Only clean the exterior of the device
with a soft, dry cloth or a brush.

• Never use caustic cleaning agents or chemical solutions, as they could damage the surface of the casing.

• Do not press on the sensitive display surface.

Declaration of Conformity (DOC)

Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, hereby declares that this product
conforms to the 2014/53/EU directive.

Click on the following link to read the full text of the EU declaration of conformity:

www.conrad.com/downloads

Select a language by clicking on a ag symbol, and then enter the product order number in the

search box. The EU Declaration of Conformity is available for download in PDF format.

Disposal

a) Product

Electronic devices are recyclable waste and must not be placed in household waste. Always

dispose of the product according to the relevant statutory regulations.

Remove any inserted batteries and dispose of them separately from the product.

b) (Rechargeable) batteries

You are required by law to return all used batteries. Batteries must not be placed in household

waste.

Batteries containing hazardous substances are labelled with this symbol to indicate that disposal

in household waste is forbidden. The abbreviations for heavy metals in batteries are: Cd =
Cadmium, Hg = Mercury, Pb = Lead (indicated on the battery, e.g. below the trash icon on the
left).

Used (rechargeable) batteries can be returned to local collection points, our stores or battery retailers.

You thus fulll your statutory obligations and contribute to the protection of the environment.

Technical data

Power supply ........................................ 4 x 1.5 V type AA batteries (not included)

Time signal ........................................... DCF77

Alarm duration ...................................... 2 minutes

Alarm repetition ....................................after 5 min

Thermometer measurement range .......0 to +50 °

Hygrometer measurement range ..........20 – 99 % RH (Item no. 1600378 only)

Operating/storage conditions ................ 0 to +50 °C, 20 – 99 % RH

Dimensions (W x H x D) ....................... 368 x 229 x 30 mm

Weight .................................................. 900 g (Item no. 1600378)

880 g (Item no. 1600380)

Hygrometer

The hygrometer (A5) displays the relative humidity in the room (available only with Item No. 1600378).

Alarm function

Programming the alarm time

• Press the MODE button once, until the display shows the alarm time (AL).

• Press and hold the MODE button (B1) until the hour display of the alarm ashes.

• Set the hour by using the buttons +12/24 and – °C/°F.

• Press the MODE button again. The minute display ashes.

• Set the minutes by using the buttons +12/24 and – °C/°F.

• Press the MODE button again to save the setting.

To activate/deactivate the alarm

• Press the ALARM button (B3) in order to activate or deactivate the alarm function.

• A bell symbol appears in the upper right of the display if the alarm function is activated.

• To interrupt the alarm tone and activate the snooze function during the alarms, press the SNOOZE button
(B2).

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method (e.g. photocopying, microlming, or the capture in

electronic data processing systems) requires prior written approval from the editor. Reprinting, also in part, is prohibited.
This publication represents the technical status at the time of printing.

Copyright 2017 by Conrad Electronic SE. *1600378_80_V2_1217_02_LS_m_en

Mode d’emploi

Horloge murale radio-pilotée

N° de commande 1600378 EFWU Jumbo 100
N° de commande 1600380 EFWU Jumbo 101

Utilisation prévue

Le produit sert à décoder le signal radio DCF de l‘horloge atomique au césium à Brunswick, à indiquer
l‘heure, la date, la température ambiante et l‘humidité relative de l‘air (uniquement pour le n° de commande

1600378) et à fournir une fonction de réveil. L‘alimentation en énergie électrique est fournie par des piles.

L‘utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l‘utilisation en plein air est
interdite. Il convient d‘éviter impérativement tout contact avec l‘humidité, par ex. dans la salle de bain.
Pour des raisons de sécurité et d‘homologation, toute transformation et/ou modication du produit
est interdite. Si vous utilisez le produit à d‘autres ns que celles décrites précédemment, cela risque
d‘endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-

circuit, incendie. Lisez attentivement le mode d‘emploi et conservez-le. Ne donnez le produit à un tiers

qu‘accompagné de son mode d‘emploi.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms
d‘entreprises et appellations de produits contenus dans ce mode d‘emploi sont des marques déposées des
propriétaires correspondants. Tous droits réservés.

Contenu d‘emballage

• Horloge murale radio pilotée

• Mode d‘emploi

Mode d’emploi actualisé

Téléchargez les modes d‘emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR
illustré. Suivez les instructions du site Web.

Consignes de sécurité

Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de
sécurité. En cas de non-respect des consignes de sécurité et des informations données
dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons
toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la
responsabilité/garantie sera alors annulée.

a) Généralités

• Ce produit n‘est pas un jouet. Gardez-le hors de portée des enfants et des animaux
domestiques.

• Ne laissez pas traîner le matériel d‘emballage. Cela pourrait devenir un jouet très dangereux
pour les enfants.

• Le produit ne doit pas être exposé à des températures extrêmes, à la lumière directe du soleil,

à des chocs violents, à une humidité élevée, à l’eau, à des gaz inammables, à des vapeurs

et des solvants.

• N‘exposez pas le produit à des contraintes mécaniques.

• Si la sécurité d’utilisation ne peut plus être garantie, cessez d’utiliser le produit et faites

en sorte qu’il ne puisse plus être mis en marche accidentellement. Une utilisation en toute
sécurité n‘est plus garantie si le produit:

- présente des traces de dommages visibles,

- ne fonctionne plus comme il devrait,

- a été rangé dans des conditions inadéquates sur une longue durée, ou

- a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d’une faible

hauteur, sufsent pour endommager l’appareil.

• N’allumez jamais l’appareil immédiatement quand il vient de passer d’une pièce froide à une
pièce chaude. L’eau de condensation qui en résulterait pourrait détruire l‘appareil dans le pire
des cas. Laissez l’appareil s’acclimater à la température ambiante avant de le brancher et de

le mettre en marche. Cela peut prendre plusieurs heures selon les circonstances.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de

fonctionnement, la sécurité ou le branchement de l‘appareil.

• Toute manipulation d’entretien, d’ajustement ou de réparation doit être effectuée par un
spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d‘emploi n‘a pas su répondre, nous
vous prions de vous adresser à notre service technique ou à un expert.

b) Piles/accumulateurs

• Respecter la polarité lors de l’insertion des piles / accumulateurs.

• Retirer les piles / accumulateurs de l’appareil s’il n’est pas utilisé pendant longtemps

an d’éviter les dégâts causés par des fuites. Des piles / accumulateurs qui fuient ou qui
sont endommagés peuvent provoquer des brûlures acides lors du contact avec la peau ;
l‘utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler

les piles / accumulateurs corrompus.

• Garder les piles / accumulateurs hors de portée des enfants. Ne pas laisser traîner de piles /
accumulateurs car des enfants ou des animaux pourraient les avaler.

• Il convient de remplacer toutes les piles / accumulateurs en même temps. Mélanger des piles

/ accumulateurs usagés avec des piles / accumulateurs neufs dans l’appareil peut entraîner
des fuites et endommager l’appareil.

• Les piles / accumulateurs ne doivent pas être démontés, court-circuités ou jetés au feu. Ne
tentez jamais de recharger des piles classiques non rechargeables. Un risque d‘explosion
existe.

Pièces détachées et éléments de commande

A1 Symbole DCF B1 Touche MODE C1 Œillets de suspension

A2 Afchage de l‘heure B2 Touche SNOOZE C2 Compartiment à piles
A3 Afchage de la température B3 Touche ALARM C3 Pied d‘appui
A4 Afchage de la date B4 Touche + 12/24

A5 Hygromètre (n° de commande B5 Touche – °C/°F
1600378 uniquement) B6 Touche RESET

Mise en place/remplacement des piles

• Ouvrez le couvercle du compartiment à piles (C2) au dos de l‘appareil.

• Insérez quatre piles mignon neuves de 1,5 V (AA) dans le compartiment à piles. La polarité correcte est

indiquée dans le compartiment à piles.

• Refermez le compartiment à piles.

• L‘horloge commence à détecter le signal DCF et elle lance une tentative de réception.

• Les piles sont déchargées et doivent être remplacées comme l‘indique plus haut le mode d‘emploi, lorsque

l‘afchage s‘affaiblit ou que l‘éclairage de l‘écran ne s‘allume plus.

• Utilisez uniquement des piles alcalines pour une plus longue durée de vie des piles.
L‘utilisation d‘une pile rechargeable est possible mais, en raison de la faible tension de service

(pile rechargeable = 1,2 V, pile normale = 1,5 V) et de la faible capacité des piles rechargeables,
la durée de fonctionnement et la capacité seront réduites.

Installation/Montage

L‘horloge murale radio-pilotée peut être posée ou accrochée au mur.

• Pour poser l‘horloge, rabattez le pied d‘appui (C3) au dos de l‘appareil et posez l‘horloge sur une surface

plane et stable.

• Protégez les surfaces de vos meubles précieux à l‘aide d‘un support approprié pour éviter les rayures.

• Pour le montage mural, le dos de l‘appareil est équipé d‘œillets de suspension (C1).

• Fixez l‘horloge avec une ou plusieurs vis dépassant légèrement du mur. Accrochez ensuite l‘horloge au

mur en plaçant l‘œillet de suspension sur la tête de vis.

Réception DCF

Dès la mise en place des piles, l‘appareil effectue le premier test de réception pour le signal DCF. L‘horloge
afche automatiquement l‘heure actuelle après réception réussie du signal DCF.

La détection et le traitement du signal DCF peuvent durer cinq minutes environ. Ne déplacez

pas l‘horloge radio-pilotée pendant ce temps. N‘appuyez sur aucune touche ni bouton !

Pour annuler la réception du signal DCF, appuyez sur la touche – °C/°F (B5) et maintenez-la

Les fenêtres isolantes en métal, les murs en béton armé, les revêtements spéciaux de papier

Si l‘horloge n‘afche pas automatiquement l‘heure actuelle au bout de 10 minutes, changez

Cela va démarrer une nouvelle recherche de réception.
La recherche de réception pour la synchronisation automatique
quotidienne avec l‘heure DCF est réalisée chaque jour à 3h00
du matin. Une seule réception par jour suft à maintenir l‘écart

au dessous d‘une seconde.

Le signal DCF est émis par un émetteur DCF situé à Main­ingen (près de Francfort-sur-le-Main).
Sa portée est d‘environ 1 500 km, voire même de 2 000 km
dans des conditions de réception idéales.
Le signal radio DCF comprend entre autres l‘heure exacte (écart
théorique d‘une (1) seconde sur un million d‘années !) et la date.
Bien entendu, cela élimine aussi les tracas du réglage manuel
des heures d‘hiver et d´été.

enfoncée pendant trois secondes jusqu‘à ce que le symbole DCF (A1) disparaisse de l‘écran.

peint, les appareils électriques à proximité ou l‘installation dans une cave peuvent aussi altérer
la réception.

l‘emplacement de celle-ci et appuyez sur la touche – °C/°F pendant trois secondes jusqu‘à ce

que le symbole DCF commence à clignoter à l‘écran.

1500 km

2000 km

Synchronisation DCF

• Après la mise en place des piles, l‘horloge recherche automatiquement le signal DCF. Cela est indiqué par
le symbole DCF (A1) clignotant sur l‘écran.

• Normalement, cette synchronisation ne prend que cinq minutes environ.

• Dès que le signal DCF a été décodé, le symbole DCF s‘afche en continu ; l‘heure actuelle et la date

s‘afchent à l‘écran.

• En mode normal, l‘horloge lance une tentative de réception chaque jour à 03h00 du matin. Si la réception
du signal n‘est pas possible, le symbole DCF disparaît de l‘écran et l‘horloge essaie à nouveau de recevoir

le signal à 04h00, à 05h00 et à 06h00.

• Pour lancer la réception manuelle du signal DCF, appuyez sur la touche – °C/°F et maintenez-la enfoncée

pendant trois secondes jusqu‘à ce que le symbole DCF commence à clignoter à l‘écran.

Si la réception DCF est perturbée, veuillez trouver un autre emplacement et/ou laissez l‘horloge

à proximité d‘une fenêtre pendant la nuit.

La nuit, la réception est meilleure ; dans la plupart des cas, l‘horloge est synchronisée le matin

Le symbole « DST » (Daylight Saving Time) qui s‘afche à l‘écran correspond à l‘indication de

suivant.

l‘heure d‘été.

Réglage manuel de l‘heure

Si le signal DCF ne peut pas être réceptionné, l‘heure doit être réglée manuellement.

Si aucune touche n‘a été actionnée au bout de 15 secondes environ pendant le réglage, le mode

• En mode d‘afchage normal de l‘heure appuyez sur la touche MODE (B1) jusqu‘à ce que l‘afchage des

• Réglez l‘heure avec les touches + 12/24 (B4) et – °C/°F (B5).

• Appuyez à nouveau sur la touche MODE. L‘afchage des minutes clignote.

• Réglez les minutes avec les touches + 12/24 et – °C/°F.

• Réglez ensuite les secondes, l‘année, le format d‘afchage de la date, le mois, la date, la langue pour

Anglais (ENG), allemand (GER), français (FRA), espagnol (ESP), italien (ITA), néerlandais

• Appuyez à nouveau sur la touche MODE pour enregistrer les réglages.

• Le réglage de la zone horaire doit être modié seulement si la zone horaire diffère de la zone horaire DCF.

de réglage est abandonné et l‘horloge retourne à l‘afchage précédent.

heures clignote.

l‘afchage du jour de la semaine et la zone horaire comme décrit ci-dessus.

Les langues disponibles pour l‘afchage du jour de la semaine sont les suivantes :

(NET), danois (DAN) et russe (RU).

Sinon ne changez pas le fuseau horaire.

Afchage au format 12/24 heures

• Appuyez sur la touche + 12/24 pour commuter entre l‘afchage 12 heures et l‘afchage 24 heures.

Thermomètre

L‘horloge est équipée d‘un thermomètre qui afche la température ambiante dans l‘afchage de la
température (A3).

• Appuyez sur la touche – °C/°F pour commuter entre l‘afchage °C et °F.

• Si la température se situe en dehors de la gamme de mesure, l‘afchage de la température indique « LL.L »

(température trop basse) ou « HH.H » (température trop élevée).

Hygromètre

L‘hygromètre (A5) indique l‘humidité relative de l‘air dans la pièce (uniquement pour le n° de commande

1600378).

Fonction réveil

Programmer l‘heure de réveil

• Appuyez une fois sur la touche MODE jusqu‘à ce que l‘écran afche l‘heure de réveil (AL).

• Appuyez sur la touche MODE et maintenez-la enfoncée jusqu‘à ce que l‘afchage des heures de réveil
clignote.

• Réglez l‘heure avec les touches + 12/24 et – °C/°F.

• Appuyez à nouveau sur la touche MODE. L‘afchage des minutes clignote.

• Réglez les minutes avec les touches + 12/24 et – °C/°F.

• Appuyez à nouveau sur la touche MODE pour enregistrer les réglages.

Activer/désactiver la fonction réveil

• Appuyez sur la touche ALARM (B3) pour activer ou désactiver la fonction de réveil.

• Lorsque la fonction réveil est activée, un symbole de cloche s‘afche à l‘écran.

• Pour couper le signal d‘alarme et activer la fonction snooze pendant le réveil, appuyez sur la touche

SNOOZE (B2).

• Le symbole « Zz » est afché lorsque le signal d‘alarme est coupé. Le réveil sonnera de nouveau 5

minutes plus tard. Cette procédure peut être répétée jusqu‘à sept fois.

• Pour arrêter complètement le signal sonore du réveil pendant le réveil, appuyez sur n‘importe quelle

touche, sauf sur la touche SNOOZE. Le signal d‘alarme est alors coupé pour 24 heures et retentit à
nouveau le jour suivant.

La sonnerie de réveil s‘arrête automatiquement au bout de deux minutes environ, si elle n‘a pas

été désactivée avant.

Dépannage

L‘horloge ne se synchronise pas ou a une mauvaise réception :

• La distance par rapport à l‘émetteur DCF est trop grande ou restreinte géographiquement.

• Changez l‘emplacement, arrêtez des appareils perturbateurs tels que des téléviseurs, ordinateurs ou fours
à micro-ondes.

• Évitez l‘installation à proximité de grandes surfaces métalliques qui risquent de masquer les signaux radio.

Même des fenêtres métallisées peuvent perturber la réception du signal.

• Placez l‘horloge sur une fenêtre pour la synchronisation et orientez l‘avant ou l‘arrière vers Francfort.

• Laissez marcher l‘horloge pendant la nuit pour éviter des perturbations atmosphériques.

La température ambiante afchée est inexacte :

• L‘horloge est exposée aux rayons directs du soleil.

• L‘horloge se trouve trop près d‘une source de chaleur (appareil de chauffage, appareil électronique, etc.)

L‘appareil ne réagit pas aux touches, l‘écran afche des caractères étranges ou n‘afche rien :

• Appuyez sur la touche RESET (B6) à l‘aide d‘un objet pointu (par ex. pointe d‘un stylo à bille). Cela

réinitialise et redémarre le microprocesseur intégré.

L‘écran présente des taches noires :

• Une pression a été exercée sur l‘écran. Les taches disparaissent d‘elles-mêmes. Cela peut prendre plus
ou moins de temps selon la température ambiante.

Maintenance et entretien

• Mis à part le remplacement de la pile, l‘appareil est sans maintenance. Pour le nettoyage extérieur, utilisez
uniquement un chiffon sec et doux ou un pinceau.

• N‘utilisez en aucun cas de nettoyant agressif ou de produit chimique, car ils pourraient endommager la
surface du boîtier.

• N‘exercez pas de pression sur la surface fragile de l‘écran.

Entretien et nettoyage

• N‘utilisez en aucun cas des produits de nettoyage abrasifs, de l‘alcool ou d’autres produits chimiques pour
le nettoyage : cela risquerait d‘endommager le boîtier voire même de provoquer des dysfonctionnements.

• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux.

• Lors du nettoyage, ne pas appuyer trop fort sur la surface an d‘éviter les égratignures.

Déclaration de conformité (DOC)

Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, déclare par la présente que ce produit est

conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité UE est disponible au lien suivant :

www.conrad.com/downloads

Sélectionnez une langue en cliquant sur le drapeau correspondant puis saisissez le numéro de

commande du produit dans le champ de recherche pour pouvoir télécharger la déclaration de
conformité UE en format PDF.

Élimination des déchets

a) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec

les ordures ménagères. À la n de sa durée de vie, mettez au rebut l’appareil conformément aux
dispositions légales en vigueur.

Retirez les piles / accus éventuellement insérés et éliminez-les séparément du produit.

b) Piles/accumulateurs

Le consommateur nal est légalement tenu (ordonnance relative à l´élimination des piles

usagées) de rapporter toutes les piles et accumulateurs usagés, il est interdit de les jeter dans
les ordures ménagères.

Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisés par les

Vous pouvez rapporter gratuitement vos piles/accumulateurs usagés aux centres de récupération de votre

commune, à nos succursales ou à tous les points de vente de piles/accumulateurs.

Vous serez ainsi en conformité avec vos obligations légales et contribuerez à la protection de l’environnement.

symboles ci-contre qui indiquent l‘interdiction de les jeter dans les ordures ménagères. Les
désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb
(la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle
illustré à gauche).

Données techniques

Alimentation en énergie .................................4 piles de 1,5 V, type AA (non comprises)

Signal horaire ................................................DCF77

Durée de l‘alarme ..........................................2 minutes

Répétition ......................................................après 5 min

Plage de mesure du thermomètre .................de 0 à 50 °C

Plage de mesure de l‘hygromètre .................. 20 – 99 % HR (n° de commande 1600378 uniquement)

Conditions de fonctionnement/stockage ........de 0 à +50 °C, 20 – 99 % HR

Dimensions (L x H x P)......................... .........368 x 229 x 30 mm

Poids ..............................................................900 g (n° de commande 1600378)

880 g (n° de commande 1600380)

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y-compris ceux de traduction. La reproduction par n'importe quelle méthode, p. ex. photocopies,
microlms, ou la capture dans des systèmes de traitement électronique des données exigent l'approbation écrite préalable
de l'éditeur. La réimpression, même partielle, est interdite. Cette publication correspond au niveau technique du moment

de la mise sous presse.
Copyright 2017 by Conrad Electronic SE. *1600378_80_V2_1217_02_LS_m_fr

Gebruiksaanwijzing

Draadloze Muurklok

Bestelnr. 1600378 EFWU Jumbo 100
Bestelnr. 1600380 EFWU Jumbo 101

Beoogd gebruik

Het product heeft als doel het DCF-radiosignaal van de cesium atoomklok in Braunschweig te decoderen, de
tijd, de datum en de omgevingstemperatuur en de relatieve luchtvochtigheid (uitsluitend bestelnr. 1600378)
weer te geven alsook een wekfunctie beschikbaar te stellen. Stroom wordt geleverd door batterijen.
Het product is alleen bedoeld voor gebruik in gesloten ruimtes dus gebruik buitenshuis is niet toegestaan.

Contact met vocht, bijv. in badkamers e.d. dient per sé te worden vermeden.

In verband met veiligheid en normering zijn aanpassingen en/of wijzigingen van dit product niet toegestaan.
Indien het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het
product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan zoals bijv.
kortsluiting, brand, enz. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product
alleen samen met de gebruiksaanwijzing door aan derden.
Het product voldoet aan alle wettelijke, nationale en Europese richtlijnen. Alle vermelde bedrijfs- en
productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

Omvang van de levering

• Draadloze muurklok

• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de
afgebeelde QR-Code. Volg de instructies op de website.

Onderdelen en bedieningselementen

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies.
Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze
gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld
voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien
vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het uit de buurt van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen gevaarlijk
speelgoed kunnen worden.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge
luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Zet het product niet onder mechanische druk.

• Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en
zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden
gegarandeerd als het product:

- zichtbaar is beschadigd,

- niet meer naar behoren werkt,

- gedurende langere tijd onder ongunstige omstandigheden is bewaard of

- tijdens het vervoer aan hoge belastingen onderhevig is geweest.

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte
kunnen het product beschadigen.

• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte is
overgebracht. De condens die hierbij wordt gevormd, kan het product onder bepaalde
omstandigheden onherstelbaar beschadigen. Laat het product eerst op kamertemperatuur
komen voordat u het aansluit en gebruikt. Dit kan eventueel enkele uren duren.

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten
van het product.

• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een
daartoe bevoegde werkplaats.

• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan
contact op met onze technische dienst of andere technisch specialisten.

b) Batterijen / Accu’s

• Let op de juiste polariteit bij het plaatsen van de batterijen / accu’s.

• De batterijen / accu’s dienen uit het apparaat te worden verwijderd wanneer het gedurende
langere tijd niet wordt gebruikt om beschadiging door lekkage te voorkomen. Lekkende of

beschadigde batterijen / accu’s kunnen bij contact met de huid brandwonden door zuur

opleveren. Gebruik daarom veiligheidshandschoenen bij het omgaan met beschadigde

batterijen / accu’s.

• Batterijen / accu’s moeten buiten het bereik van kinderen worden gehouden. Laat batterijen
/ accu’s niet rondslingeren omdat het gevaar bestaat dat ze door kinderen of huisdieren

ingeslikt worden.

• Alle batterijen / accu’s dienen op hetzelfde moment te worden vervangen. Het door elkaar

gebruiken van oude en nieuwe batterijen / accu’s in het apparaat kan leiden tot lekkage van

de batterijen/accu‘s en beschadiging van het apparaat.

• Batterijen / accu’s mogen niet uit elkaar gehaald, kortgesloten of in het vuur gegooid worden.

Probeer niet-oplaadbare batterijen nooit op te laden. Kans op ontplofngen!

A1 DCF-symbool B1 Toets MODE C1 Ophangogen
A2 Tijdweergave B2 Toets SNOOZE C2 Batterijvak
A3 Temperatuurweergave B3 Toets ALARM C3 Opstelbeugel
A4 Datumweergave B4 Toets + 12/24
A5 Hygrometer (uitsluitend bestelnr. 1600378) B5 Toets – °C/°F
B6 Toets RESET

De batterijen plaatsen/vervangen

• Open het deksel van het batterijvak (C2) aan de achterkant van het apparaat.

• Plaats vier nieuwe 1,5 V-mignoncellen (AA) met de juiste poolrichting in het batterijvak. De juiste
polariteitsrichting is aangegeven in het batterijvak.

• Sluit het batterijvak weer.

• De klok gaat nu het DCF-signaal zoeken en start een poging tot ontvangst.

• Als het contrast van de displayaanduiding onduidelijker wordt of er geen display meer wordt weergegeven,
zijn de batterijen leeg en moeten ze, zoals hierboven beschreven, worden vervangen.

• Gebruik om een lange batterijlevensduur te waarborgen uitsluitend alkalinebatterijen.

U kunt ook accu´s gebruiken, door de lagere bedrijfsspanning (accu = 1,2 V, batterij = 1,5 V) en

de geringere capaciteit is de bedrijfsduur echter navenant korter.

Plaatsen/monteren

De radiogestuurde wandklok kan worden neergezet of aan de wand worden opgehangen.

• Om de klok neer te zetten klapt u de opstelbeugel (C3) uit en zet u de klok op een egaal oppervlak.

• Bescherm waardevolle meubeloppervlaktes met een geschikte onderlegger, anders kunnen er krassen
ontstaan.

• Voor de wandmontage zijn aan de achterkant van het apparaat ophangogen (C1) aangebracht.

• Bevestig de klok met één of meer schroeven, die u enkele millimeters uit de wand laat steken. Hang de
klok aansluitend met de ophangogen op de schroefkop.

DCF-ontvangst

Direct na het plaatsen van de batterijen vindt de eerste poging tot ontvangst van het DCF-signaal plaats.
De klok stelt zich na een succesvolle DCF-ontvangst automatisch in op het actuele tijdstip.

Het waarnemen van het DCF-signaal en de evaluatie daarvan duurt ongeveer vijf minuten.

Verplaats de radiogra sche klok gedurende deze tijd niet. Bedien geen toetsen of schakelaars!

Om de DCF-ontvangstpoging af te breken drukt u drie seconden op de toets – °C/°F (B5), tot

U kunt een slechte ontvangst verwachten, bijvoorbeeld bij vensters, voorzien van thermisch

Als de klok na 10 minuten nog niet op de actuele tijd is ingesteld, verander dan de opstelplaatsvan

Hierdoor wordt een nieuwe ontvangstpoging gestart.
De ontvangstpoging voor de dagelijkse automatische
synchronisatie met de DCF-tijd wordt om 3:00 uur

doorgevoerd. Eén succesvolle ontvangstpoging per dag is

voldoende om de afwijking kleiner dan 1 seconde te houden.

Het DCF-signaal wordt door een zender in Mainingen (in de

buurt van Frankfurt am Main, Duitsland) uitgezonden.
De reikwijdte van die zender bedraagt maximaal 1.500 km, bij
optimale ontvangstcondities zelfs maximaal 2.000 km.
Het DCF-signaal bevat onder meer de juiste tijd (de afwijking

bedraagt theoretisch 1 seconde op één miljoen jaar!) en de

datum.
Hierdoor vervalt dus ook het omslachtig handmatig omstellen
van zomertijd naar wintertijd en terug.

het DCF-symbool (A1) in de display uitgaat.

isolerend glas met opgedampte metaallaag, constructies van gewapend beton, speciaal
bekleed behangpapier, in de buurt van elektronische apparatuur of in kelders.

de radiogra sche klok en druk drie seconden op de - °C/°F toets, totdat het DCFsymbool in de
display knippert.

1500 km

2000 km

DCF-tijdsynchronisatie

• Na het plaatsen van de batterijen zoekt de klok automatisch naar het DCF-signaal. Dit wordt
aangegevendoor het knipperende DCF-symbool rechtsboven in de display.

• Normaal gesproken is dit synchronisatieproces na ca. vijf minuten afgesloten.

• Zodra het DCF-signaal is gedecodeerd, verschijnt het DCF-symbool permanent en toont de display de
actuele tijd en datum.

• Tijdens normaal gebruik start de klok rond 3:00 uur ‚s een ontvangstpoging. Mocht hierbij geen signaal
worden ontvangen, dan gaat het DCF-symbool in de display uit en start de klok om 4:00 uur, om 5:00 uur
en om 6:00 een nieuwe ontvangstpoging.

• Om een handmatige ontvangstpoging te starten drukt u drie seconden op de toets – °C/°F, tot het DCF­symbool in de display knippert.

Probeer bij een gestoorde DCF-ontvangst een andere plaats te vinden en/of laat de klok ‚s

nachts in de buurt van een raam staan.

‚s Nachts is de ontvangst beter, zodat uw klok zich de volgende morgen meestal heeft

De weergave „DST“ (Daylight Saving Time) in de display staat symbool voor de zomertijd.

gesynchroniseerd.

Handmatige tijdsinstelling

Als het DCF-signaal niet kan worden ontvangen, moet u de tijd handmatig instellen.

Als gedurende de instelling langer dan 15 seconden geen toets ingedrukt wordt, verliest de klok

• Druk op de toets MODE (B1) en houd deze tijdens de normale tijdsaanduiding vast tot de uurweergave

• Stel nu de uren in met de toetsen + 12/24 (B4) en – °C/°F (B5).

• Druk opnieuw op de MODE-toets. De minutenweergave knippert.

• Stel nu de minuten in met de toetsen + 12/24 en – °C/°F.

• Stel nu op de boven omschreven manier de seconden, het jaar, het datumformaat, de maand, de datum,

Engels (ENG), Duits (GER), Frans (FRA), Spaans (ESP), Italiaans (ITA), Nederlands (NET),

• Druk opnieuw op de MODE-toets, om de instellingen op te slaan.

• U hoeft de tijdzone-instelling alleen te verstellen, als de tijdzone verschilt van de DCF-tijdzone.Wijzig de

de handmatige instelmodus en keert terug naar de voorgaande weergave.

knippert.

de taal voor de weekdagweergave en de tijdzone in.

De voor de weekdagweergave ter beschikking staande talen zijn:

Deens (DAN) en Russisch (RU).

tijdzone anders niet.

12/24-uuraanduiding

• Druk op de toets + 12/24 om te wisselen van 12h-weergave naar 24h-weergave.

Thermometer

• De klok is uitgerust met een thermometer, die de kamertemperatuur in de temperatuurweergave (A3)
aangeeft.

• Druk op de toets – °C/°F, om tussen de weergave in °C en °F te wisselen.

• Als de temperatuur buiten het meetbereik ligt, geeft de temperatuurweergave „LL.L“ (temperatuur te laag)
of „HH.H“ (temperatuur te hoog) weer.

Hygrometer

De hygrometer (A5) toont de relatieve luchtvochtigheid in de kamer (uitsluitend bij bestelnr. 1600378
aanwezig).

• Stel de minuten in met de toetsen + 12/24 en – °C/°F.

• Druk opnieuw op de toets MODE, om de instelling op te slaan.

Wekfunctie activeren/deactiveren

• Druk op toets ALARM (B3) om de wekfunctie te activeren resp. uit te schakelen.

• Wanneer de wekfunctie is geactiveerd, verschijnt in de display een belsymbool.

• Om tijdens het wekken het alarm te onderbreken en de sluimerfunctie te activeren, drukt u op de toets

SNOOZE (B2).

• Tijdens de onderbreking van het alarm knippert het symbool „Zz“ in de display. Het alarm gaat dan na 5
minuten opnieuw af. Deze procedure kant tot zeven keer worden herhaald.

• Om het alarm tijdens het wekken helemaal uit te schakelen, drukt u op een willekeurige toets, maar niet
op de toets SNOOZE. Het alarm wordt hierdoor 24 uur uitgeschakeld en klinkt de volgende dag pas weer
opnieuw.

Het alarm wordt na twee minuten automatisch uitgeschakeld, als het niet eerder gedeactiveerd

werd.

Verhelpen van storingen

De klok synchroniseert niet of heeft maar af en toe ontvangst:

• De afstand tot de DCF-zender is te groot of door geogra sche omstandigheden beperkt.

• Verander de plaats van het apparaat, schakel storende apparaten zoals televisietoestellen, computers
of magnetrons uit.

• Vermijd opstelling nabij grote metalen oppervlakken, die de radiosignalen kunnen afschermen. Ook
gemetalliseerde ramen kunnen de ontvangst van het signaal beïnvloeden.

• Zet de klok voor het synchroniseren vlakbij een raam en richt hem met voor- of achterzijde richting
Frankfurt.

• Laat de klok ‚s nachts lopen, om atmosferische storingen te verminderen.

De weergegeven temperatuurwaarde klopt niet:

• De klok staat bloot aan directe invallende zonnestralen.

• De klok staat te dicht bij een warmtebron (verwarming, elektronisch apparaat en dergelijke).

Het apparaat reageert niet op bediening van de toetsen, de display toont vreemde karakters of de
displayaanduiding is leeg:

• Druk met een scherp voorwerp (bijv. met de punt van een pen) op de toets RESET (B6). Hierdoor stelt
deingebouwde microprocessor zich op nul en start opnieuw.

Het scherm vertoont vlekken:

• Er is druk uitgeoefend op de display. De vlekken verdwijnen vanzelf weer. Dit kan afhankelijk van
deomgevingstemperatuur wat korter of langer duren.

Reiniging en onderhoud

• Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten,
omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

• Gebruik een droog, pluisvrij doekje voor de reiniging van het product.

• Druk tijdens het schoonmaken niet te hard op het oppervlak, om krassen te voorkomen.

Conformiteitsverklaring (DOC)

Hiermee verklaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau dat het product voldoet
aan richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is als download via het volgende

internetadres beschikbaar: www.conrad.com/downloads

Kies een taal door op een vlagsymbool te klikken en voer het bestelnummer van het product in

het zoekveld in; aansluitend kunt u de EU-conformiteitsverklaring downloaden in pdf-indeling.

Afvoer

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product

aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af.

Verwijder batterijen/accu‘s die mogelijk in het apparaat zitten en gooi ze afzonderlijk van het

product weg.

b) Batterijen / Accu’s

U bent als eindverbruiker volgens de wettelijke voorschriften (batterijverordening) verplicht alle

lege batterijen/accu‘s in te leveren; weggooien met het huisvuil is niet toegestaan.

Batterijen / accu‘s die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool.

Deze mogen niet met het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen
die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/
accu‘s bijv. onder het links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen/accu‘s gratis afgeven bij de verzamelpunten van uw gemeente, onze lialen of

overal waar batterijen/accu‘s worden verkocht.
Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu.

Technische gegevens

Stroomvoorziening ................................ 4 x 1,5 V AA-batterijen (niet meegeleverd)

Tijdsignaal ............................................ DCF77

Alarmduur ............................................. 2 minuten

Wekherhaling ........................................na 5 min

Meetbereik thermometer ...................... 0 tot +50 °C

Meetbereik hygrometer ......................... 20 – 99 % RV (uitsluitend bestelnr. 1600378)

Bedrijfs-/opslagcondities ....................... 0 tot +50 °C, 20 – 99 % RV

Afmetingen (B x H x D) ......................... 368 x 229 x 30 mm

Gewicht ................................................. 900 g (bestelnr 1600378)

880 g (bestelnr 1600380)

Wekfunctie

Wektijd programmeren

• Druk één keer op de toets MODE, zodat in de display de wektijd (AL) wordt weergegeven.

• Druk de toets MODE in en houd deze vast, tot de uurweergave van de alarmtijd knippert.

• Stel het uur in met de toetsen + 12/24 en – °C/°F.

• Druk opnieuw op de toets MODE. De minutenweergave knippert.

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Voor reproducties van welke aard dan ook, bijv. fotokopie,

microverlming of registratie in elektronische gegevensverwerkingsapparatuur, is de schriftelijke toestemming van de

uitgever vereist. Reproductie, ook van uittreksels, verboden. De publicatie is een weergave van de technische stand bij
het ter perse gaan.

Copyright 2017 by Conrad Electronic SE. *1600378_80_V2_1217_02_LS_m_nl
