ZESTAW DOMOFONOWY
ADP-24A3
Instrukcja obsługi oraz
karta gwarancyjna
SPIS TREŚCI
1. SKŁAD ZESTAWU............................................................................................................4
2. BUDOWAZESTAWU.......................................................................................................4
2. INSTALACJAZESTAWU...................................................................................................5
2.1.INSTALACJA KASETY ZEWNĘTRZNEJ................................................................... 5
2.2. INSTALACJAUNIFONU ...........................................................................................6
3. SCHEMATPOŁĄCZENIOWY .......................................................................................... 7
4. PROWADZENIEROZMOWY......................................................................................... 8
5. OTWIERANIE BRAMYWJAZDOWEJ LUB DODATKOWEGO WEJŚCIA .....................9
KARTA GWARANCYJNA ...................................................................................................11
OGÓLNE ZASADY BE ZPIECZNEGO UŻYTKOWANIA PRODUKTU
Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem
jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż
i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi.
Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifkowany personel.
Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu
czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfkacji.
Pamiętaj, aby:
- użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci
i ognia,
- nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia
mechaniczne,
- nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
- czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte (można do tego
wykorzystać zwilżoną szmatkę, ale po jej użyciu odczekać do całkowitego przeschnięcia
obudowy)
- nie dokonywać samodzielnych modyfkacji i napraw.
Uwaga: Urządzenia posiadającewspółczy nnik wnikania wyższylub równy IP44 mogą być
montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomoonów, kamery itp.). Inormacje o współczynniku wnikania zawarte są w specyfkacji technicznej urządzenia.
Deklaracja zgodności UE do niniejszego urządzenia znajduje się
na stronie internetowej: www.eura-tech.eu
4

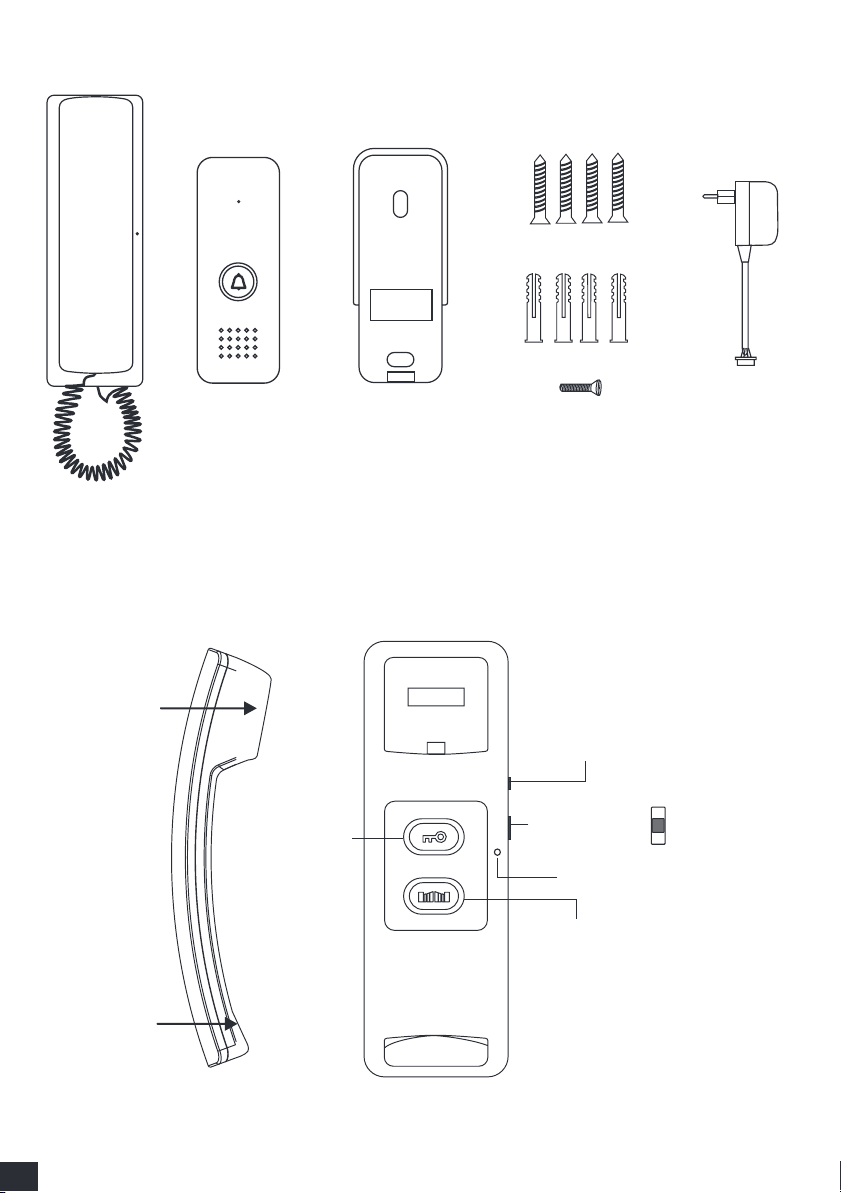

1. SKŁAD ZESTAWU
Unifon - 1 szt.
Kaseta
zewnętrzna - 1 szt.
Daszek ochronny do kasety
zewnętrznej - 1 szt.
Zasilacz sieciow
y
Śruby samogwintujące - 4 szt.
Kołki do montażu - 4 szt.
Śruba zabezpieczająca
Rys. 1.
BUDOWAI INSTALACJA DOMOFONU
2. BUDOWA ZESTAWU
Domoon składa się z dwóch modułów: zewnętrznego i wewnętrznego. Domoonzasilany jest
jednym adapterem zasilającym AC 23 0V/ DC15V podłączanym do unionu.
S
łuchawka
Wybór melodii
Przełącznik
głośności
dzwonka
Wysoki
Niski
Wyłączon
y
Przycisk otwierania bramy
Wskaźnik LED
Mikrofon
Przycisk
odblokowywania
rygla
Rys. 2. Moduł wewnętrzny - union
5
Mikrofon
Daszek ochronny
Głośnik
Przycisk wywołani
a

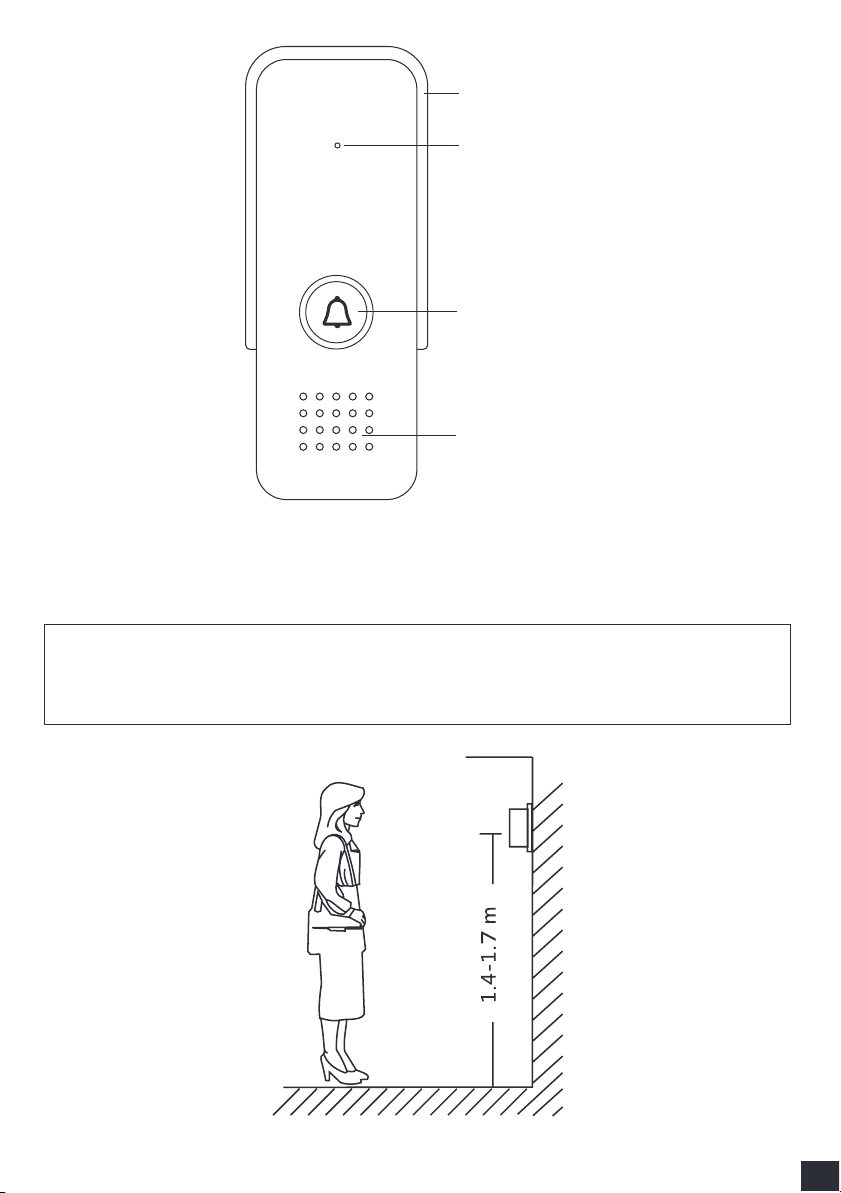

Rys. 3. Moduł zewnętrzny - kaseta
2. INSTALACJAZESTAWU
2.1. INSTALACJA KASETY ZEWNĘTRZNEJ
Moduł zewnętrzny jest abrycznie przystosowany do montażu natynkowego.
UWAGA!
Właściwie umiejscowienie modułu zewnętrznego decyduje o komorcie pracy z urządzeniem. Zaleca się przed wykonaniem otworu montażowego doświadczalne dobranie miejsca
montażu.
Rys. 4
6
Sposób montażu:
1. Odkręcić dolną śrubę mocującą i oddzielić kasetę od daszka ochronnego.
2. W wybranym miejscu na ścianie/ słupku, poprzez 2 otwory w dnie daszka ochronnego odznaczyć na ścianie miejsca na kołki montażowe (rys. 5a).
3. W zaznaczonych miejscach nawiercić 2 otwory montażowe Ø 5mm, a następnie umieścić w
nich kołki montażowe.
4.Zapomocą2 wkrętówmontażowych przymocowaćdaszekochronnykasetyzewnętrznejdościany.
5. Podłączyć do modułu kasety modułu kasety 2 żyły przewodu biegnącego do modułu wewnętrznego (unionu) zgodnie ze schematem pokazanym na rys. 8.
6.Podłączyć do m odułu kasety 2 żyły przewodu prowadzące do rygla elektromagnetycznego
(element wyposażenia dodatkowego) zgodnie ze schematem pokazanym na rys. 8.
7. Umieścić kasetę zewnętrzną w zamocowanym uprzednio do ściany daszku ochronnym wykorzystując otwór do zaczepienia daszku oraz przykręcić dolną śrubę mocującą (rys. 5b).

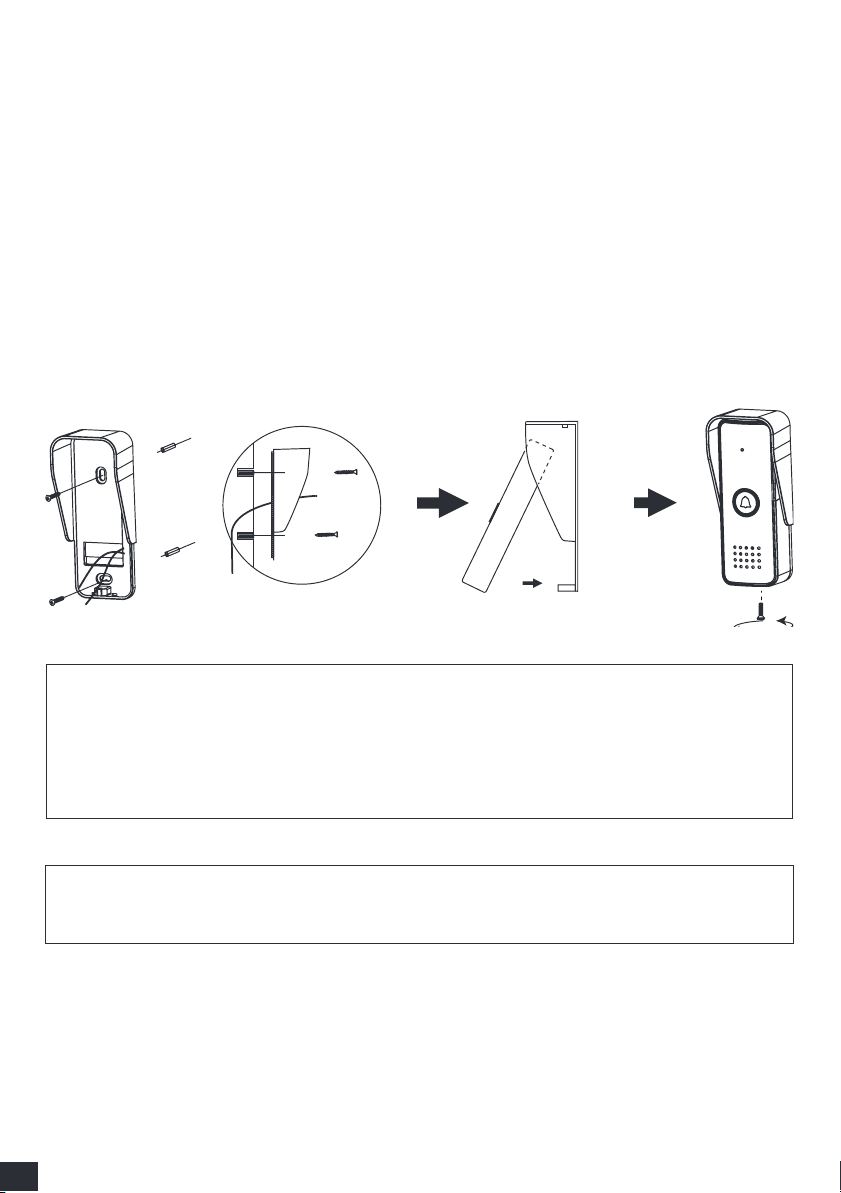

Rys. 5a. Montaż daszka ochronnego Rys. 5b. Montaż kasety zewnętrznej
UWAGA!
1. Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie
jest podłączone do sieci ~230V. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia. Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilacz od sieci.
2. Uszkodzenia spowodowane zalaniem modułu nie są objęte gwarancją.
2.2. INSTALACJAUNIFONU
UWAGA!
Standardowa wysokość instalacji unionu po zawieszeniu wynosi ok. 145 cm, niemniej jego
położenie można dostosować do indywidualnych potrzeb użytkowników.
1. Do ściany przykręcamy dołączoną w zestawie ramkę montażową modułu (rys. 6) w sposób
zapewniający łatwe i estetyczne doprowadzenie przewodu łączącego zestaw i przewodu
zasilającego. Standardowa wysokość, na jakiej powinien znajdować się środek modułu wewnętrznego po zawieszeniu na ramce, wynosi ok. 145 cm, niemniej jego położenie można
dostosować do indy widualnych potrzeb użytkowników. .
2. Do zacisków łączeniowych znajdujących się na odwrocie modułu podłączamy poszczególne
żyły przewodu według schematu (rys. 8).
3. Do gniazda słuchawkowego podłączamy słuchawkę.
7
4.Do gniazda zasilacza podłączamy zasilacz.
5. Na tylnej części obudowy modułu znajdują się 2 otwory służące do powieszenia go na ram-
ce montażowej. Należy delikatnie powiesić moduł, tak aby 2 uchwyty z ramki znalazły się
w otworach obudowy (rys.7).
6.Na koniec po dłączamy zasilacz do sieci ~230 V/50Hz.
7. Sprawdź, czy wszystkie połączenia są bezpieczne i czy urządzenie działa poprawnie po pod-
łączeniu do prądu.
Rys. 6.
Rys. 7. Montaż unionu głośnomówiącego na ścianie

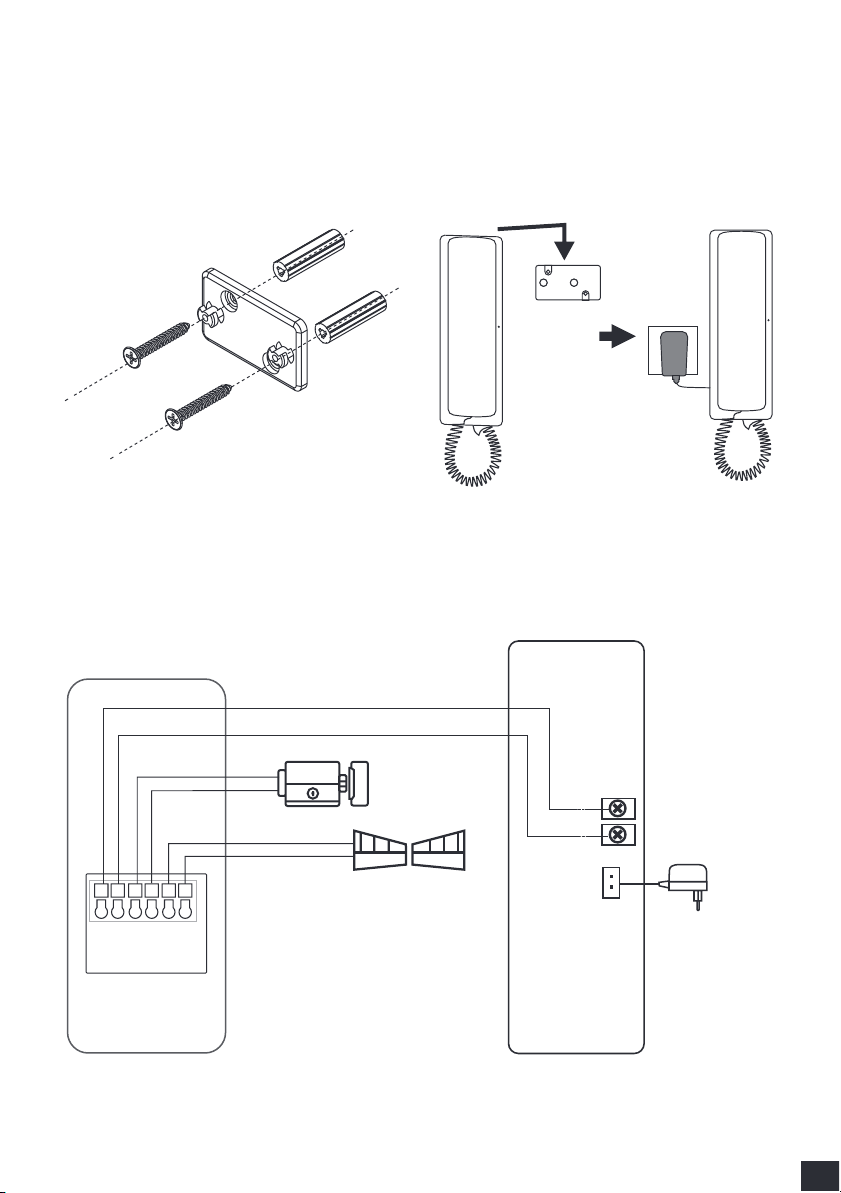

3. SCHEMAT POŁĄCZENIOWY
Podstawowy schemat połączeń systemu, w skład którego wchodzą: moduł zewnętrzny, moduł wewnętrzny i zasilacz pokazano na rys. 8.
AC 230V/ 50H
z
Rygiel
N.O.
Uni
f
on
Brama
Kaseta zewnętrzna
DC
*
*
15 V
1 2 3 4 5 6
D C1 2V
1
2
* Element wyposażenia dodatkowego, nie wchodzi w skład zestawu
Rys. 8.
8

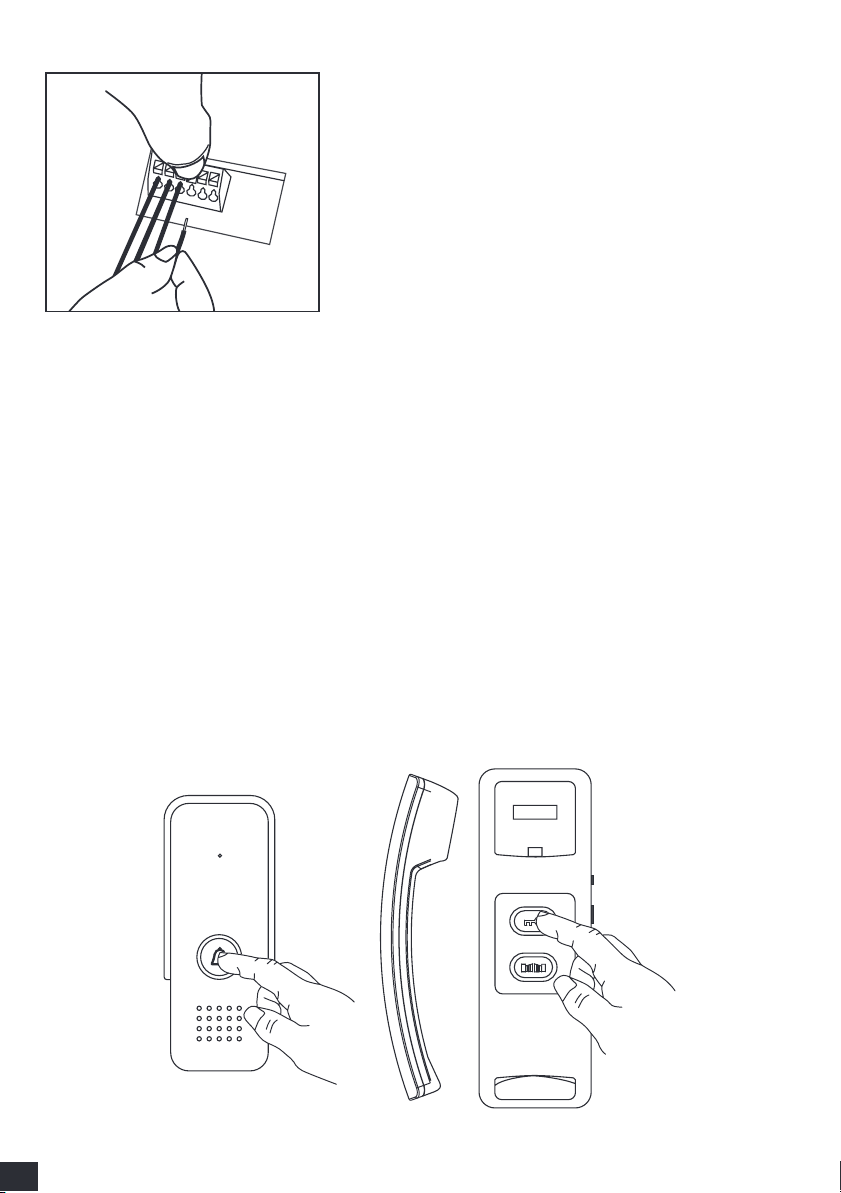

Jak podłączyć przewody do bloku zaciskowego
6
5
4
3
2
1
Instrukcja
1. Naciśnij przycisk i włóż przewód do odpowiedniego
otworu.
2. Zwolnij przycisk, aby zacisnąć przewód na miejscu.
3. Delikatnie pociągnij przewód, aby upewnić się, że jest
dobrze zaciśnięty.
Informacje dodatkowe
• Przewód łączący jednostkę wewnętrzną i zewnętrzną:
• Dystans 0 - 50m: 2×0,5 mm²
• Dystans 50 - 100m: 2×1,0 mm²
• Zaciski 3/4 w jednostce zewnętrznej są używane do podłączenia zamka elektrycznego, a za-
ciski 5/6 są używane do podłączenia np. napędu bramy. Przy podłączaniu używaj przewodu
2×1,0 mm², a długość przewodu nie powinna przekraczać 10m.
OBSŁUGA DOMOFONU
4. PROWADZENIE ROZMOWY
W momencie, gdy osoba przy wejściu wciśnie przycisk na kasecie zewnętrznej, w module wewnętrznym (unionie) uruchamia się sygnał gongu. Po wciśnięciu na unionie przycisku prowadzenia rozmowy można prowadzić rozmowę z osobą przy wejściu. Automatyczny maksymalny czas rozmowy ustawiony jest abrycznie na okres około 2 minut. Osoba znajdu jącasię
wewnątrz pomieszczenia ma możliwość zdalnego otwarcia urtki naciskając przycisk zwalniania rygla elektromagnetycznego na unionie oraz otwarcia bramy (drugiej urtki, drzwi, itp.)
naciskając przycisk otwierania bramy
Rys. 9.
9
5. OTWIERANIE BRAMYWJAZDOWEJ LUB DODATKOWEGO WEJŚCIA
Oprócz zdalnego otwierania urtki lub dr zwi wejściowych, domoon oeruje również możliwość sterowania drugim wejściem, np. napędem bramy wjazdowej, napędem bramy garażowej, ryglem przy drugiej urtce lub drzwiach, itp.
Do sterowania drugim wejściem służą zaciski 5 i 6 z tyłu obudowy kasety. Zaciski 5 i 6 stanowią wyjście przekaźnika typu N.O. (normalnie otwarte), zatem do poprawnej współpracy
napęd bramy powinien mieć również umożliwiać wyzwalanie krótkim zwarciem zaciskówwejściowych (N.O.). Wówczas zaciski 5 i 6 na wyjściu kasety wystarczy połączyć np. równolegle z
przyciskiem zwiernym wewnątrz posesji, służącym do ręcznego uruchomienia napędu bramy
(rys. 10). Istnieje możliwość podłączenia do zacisków 5 i 6 standardowego rygla elektromagnetycznego, otwierającego np. drugą urtkę na posesję. Wówczas do zasilania rygla należy
zastosować szeregowo oddzielny zasilacz o parametrach (napięciu zasilania i wydajności prądowej) dostosowanych do parametrówtego rygla (rys. 11).

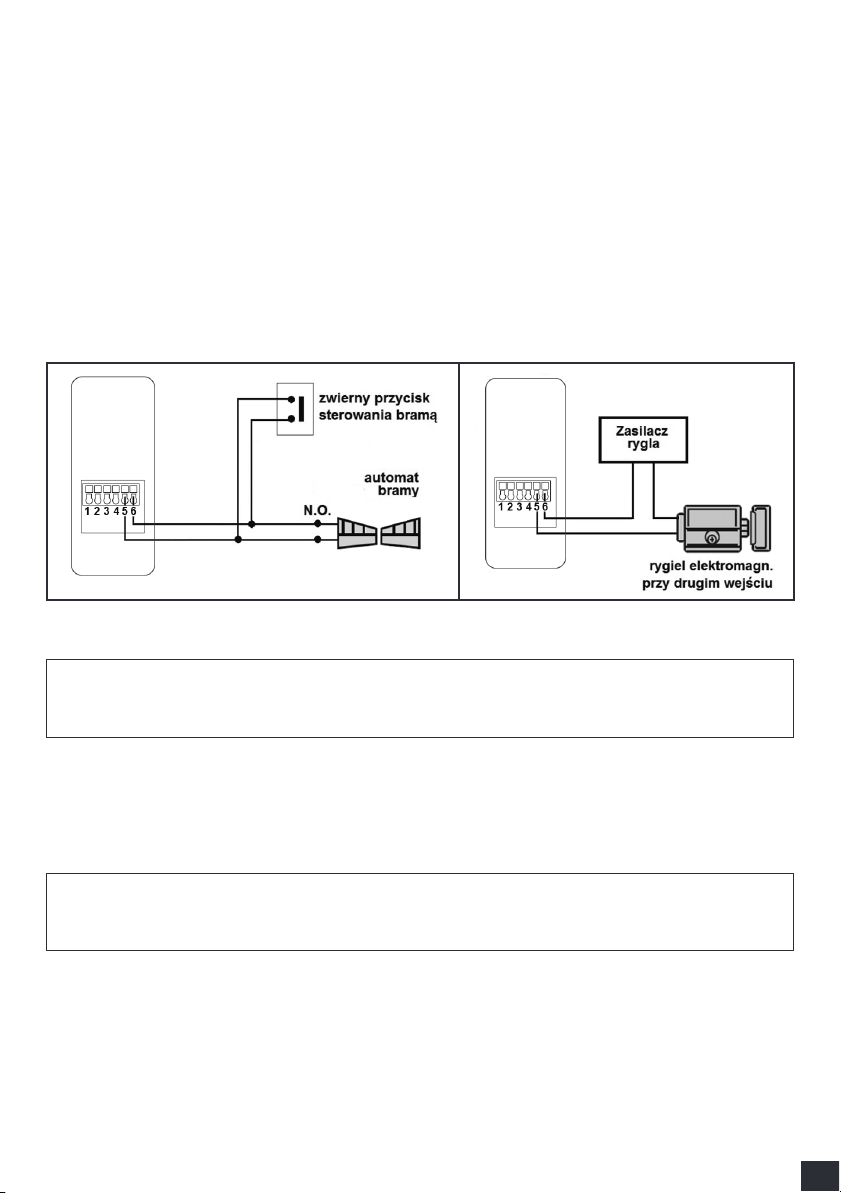

Rys. 10. Podłączenie automatu bramy w jazdowej
lub garażowej
Rys. 11. Podłączenie dodatkowego rygla
(otwieranie dodatkowej urtki lub drzwi)
UWAGA!
Rygiel elektromagnetyczny, automat bramy oraz przycisk zwierny pokazane na powyższych schematach stanowią elementy wyposażenia dodatkowego.
CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓWZESTAWU
W wypadku zabrudzenia poszczególnych części zestawu, należy je czyścić wyłącznie miękką,
lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków czyszczących przeznaczonych
do mycia elementów z tworzyw sztucznych.
UWAGA!
Używanie środkówmyjących opartych na bazie rozpuszczalników,benzyn itp. oraz środków
zawierających substancje ścierne jest niedopuszczalne!
10
6. SPECYFIKACJA TECHNICZNA ZESTAWU
Zestaw
Napięcie zasilania 15 V DC
Pobór mocy - czuwanie / praca 0,5W / 4,5W
Ilość przewodów łączących 2
Ilość obsługiwanych wyjść 2
Kaseta zewnętrzna
Ilość obsługiwanych lokali 1
Ilość obsługiwanych wyjść 2
Rodzaje wyjść Wyjście 1: 12V DC 350mA | Wyjście 2: N.O. max 1A/ 24V DC
Czas aktywacji rygla Wyjście 1:3 sekundy | Wyjście 2: 1 sekunda
Materiał obudowy Stop aluminium
Sposób montażu kasety zewn. Natynkowy
Daszek ochronny Tak
Współczynnik ochrony IP55
Temperaturowy zakres prac y kasety -20ºC ~ +50ºC
Wymiary kasety zewn. (W x SZ x G) 136 x 56 x 40 mm
Waga netto kasety 115 g
Unifon
Ilość melodii gongu 16
Stopień ochrony IP20
Temperaturowy zakres prac y unionu -10
O
C ~ +55OC
Wymiary unionu (W x SZ x G) 210 x 56 x 67 mm
Waga netto unionu 260 g
*producent zastrzega sobie dokonywanie zmian parametrówtechnicznych bez uprzedzenia
