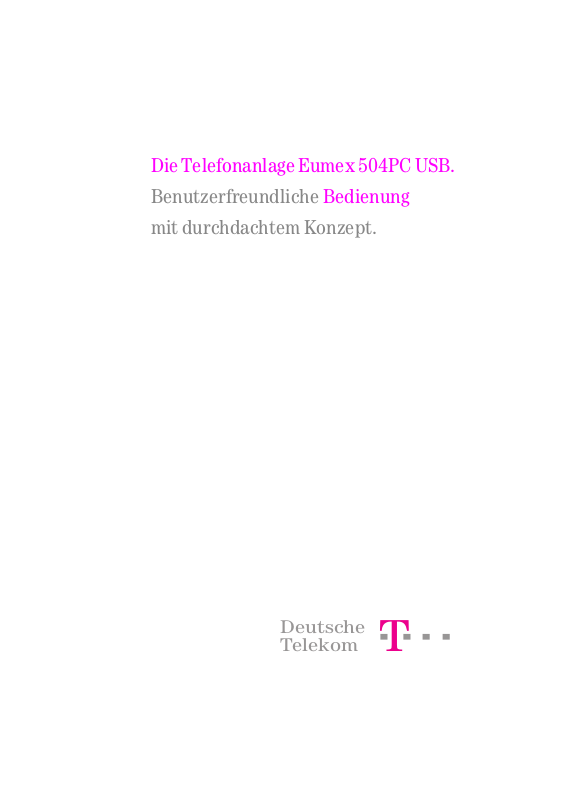

Die Telefonanlage Eumex 504PC USB.

Benutzerfreundliche Bedienung

mit durchdachtem Konzept.

Deutsche

Telekom

Bevor Sie die Eumex 504PC USB aufstellen oder benutzen...

...beachten Sie bitte unbedingt die Anweisungen dieser Anleitung. Der Gesetz-

geber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und

Sie darauf hinweisen, wie Sie Schäden am Gerät und an anderen Einrichtun-

gen vermeiden.

Wenn Sie diese Anleitung nicht beachten, haftet die Deutsche Telekom AG

nicht für Schäden, die aus fahrlässiger oder vorsätzlicher Mißachtung der An-

weisungen in dieser Anleitung entstehen!

Sie dürfen an die Eumex 504PC USB nur Geräte anschließen, die SELV-Span-

nung (Sicherheits-Kleinspannungs-Stromkreis) liefern und/oder der ETS 300

047 entsprechen. Der bestimmungsgemäße Gebrauch von zugelassenen Ge-

räten erfüllt diese Vorschrift.

Öffnen Sie nicht das Gehäuse. Durch unbefugtes Öffnen des Gehäuses und

unsachgemäße Reparaturen können Gefahren für die Benutzer entstehen. Au-

ßerdem erlischt der Garantieanspruch.

Lassen Sie keine Flüssigkeit in das Innere der Eumex 504PC USB eindringen,

da sonst elektrische Schläge oder Kurzschlüsse die Folge sein könnten.

Bitte nehmen Sie die Eumex 504PC USB so in Betrieb, wie es im Abschnitt

Montage und Inbetriebnahme beschrieben ist.

Verwendete Symbole

Sicherheitshinweis, wichtiger Hinweis.

Telefonhörer abheben.

Telefonhörer auflegen.

Gespräch führen.

Rufnummer oder Kennziffer wählen.

Sie hören einen Quittungston.

Ihr Telefon klingelt.

Dreierkonferenz.

Signaltaste (auch als Flash- oder Rückfragetaste bezeichnet) drücken.

Mit der Stern-Taste schalten Sie ein Leistungsmerkmal ein oder aus.

Mit der Raute-Taste beenden Sie eine Programmierung.

1... 0

Wählen Sie bestimmte Ziffern.

Inhaltsverzeichnis

Eumex 504PC USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Leistungsmerkmale der Eumex 504PC USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Unterstützte ISDN-Leistungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Netzausfall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Was wurde geliefert? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Montage und Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Was benötigt die Eumex 504PC USB? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Die Reihenfolge der Montage und Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Eumex 504PC USB montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Montageort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Aufstellen der Eumex 504PC USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Werkzeug für die Wandmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Wandmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Geräte anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Anschlussschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Eumex 504PC USB an das T-ISDN anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Analoge Geräte an die Eumex 504PC USB anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Computer an die Eumex 504PC USB anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Eumex 504PC USB an das Stromnetz anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Weitere Endgeräte am S0-Bus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Bedeutung der Leuchtdioden (LED) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

In Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Einstellen des Wahlverfahrens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Grundeinstellungen bei Auslieferung der Eumex 504PC USB . . . . . . . . . . . . . . . . . . . . . .16

Telefonieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Anruf annehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Automatisches und manuelles Belegen der externen Wählleitung . . . . . . . . . . . . . . . . . . . 18

Intern anrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Extern anrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Anrufen mit Kurzwahlnummern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Rückfrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Gespräch in der Eumex 504PC USB ohne Ankündigung weitergeben . . . . . . . . . . . . . . .21

Gespräch in der Vermittlungsstelle ohne Ankündigung weitergeben . . . . . . . . . . . . . . . .21

Gespräch in der Eumex 504PC USB mit Ankündigung weitergeben . . . . . . . . . . . . . . . . .22

Gespräch in der Vermittlungsstelle mit Ankündigung weitergeben . . . . . . . . . . . . . . . . . . 22

Mit zwei Gesprächspartnern abwechselnd sprechen (makeln) . . . . . . . . . . . . . . . . . . . . . .23

Mit zwei Gesprächspartnern gleichzeitig sprechen (Dreierkonferenz) . . . . . . . . . . . . . . . . 24

Heranholen von Anrufen (Pick up) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Automatischer Rückruf bei Besetzt (CCBS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Automatischer Rückruf bei Nichtmelden (CCNR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Inhaltsverzeichnis

MFV-Nachwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Anrufbeantwortergespräch heranholen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Böswillige Anrufer identifizieren (MCID) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

T-NetBox anrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Erreichbar bleiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Anrufweiterschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Anrufweiterschaltung einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Anrufweiterschaltung ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Anklopfen abfragen oder abweisen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Anklopfschutz einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Anklopfschutz ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Besondere Einstellungen/Leistungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Entgeltlimit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Notrufnummern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Externberechtigung und Kurzwahlnummern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Verbindungs- und Entgeltdaten (Geprächsdaten) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Von einerm Telefon konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Konfigurationsmodus aufschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Konfigurationsmodus abschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Persönliche Geheimzahl (PIN) ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Ihre Rufnummern speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Rufnummer speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Rufzuordnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Rufzuordnung zurücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Manuelles Belegen der externen Wählleitung mit 0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Automatisches Belegen der externen Wählleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Rufnummer besetzt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Rufnummer besetzt einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Rufnummer besetzt ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Gerätetyp für die Anschlüsse einrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Externberechtigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Notrufnummern speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Notrufnummern löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Rufnummern für Kurzwahl speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Kurzwahlspeicher einzeln/alles löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Kurzwahl für Anschlüsse mit Externsperre sperren/freigeben . . . . . . . . . . . . . . . . . . . . . . .45

Rufnummer für Übertragung programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Immer anonym anrufen (Rufnummer unterdrücken) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Immer Rufnummer senden (Rufnummer unterdrücken: zurücknehmen) . . . . . . . . . . . . .47

Entgeltbetrag je Zeittakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Entgeltzähler zurücksetzen / löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Entgeltlimit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Entgeltlimit ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Inhaltsverzeichnis

Anrufweiterschaltung verwalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Anrufweiterschaltung in der Vermittlungsstelle aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . .50

Anrufweiterschaltung in der Eumex 504PC USB aktivieren . . . . . . . . . . . . . . . . . . . . . . . . .50

Alle Anrufweiterschaltungen löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Erfassen der Verbindungsdatensätze ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Automatische Kennzeichnung böswilliger Anrufer (MCID) . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Gesprächsweitergabe (ECT) ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Gesprächsweitergabe in einer TK-Anlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

T-NetBox Signalisierung ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

SMS im Festnetz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Anlagendaten zurücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

Werkseinstellung wiederherstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

Von ferne konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

Vom PC konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Software installieren und starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

In der Konfigurations-Software navigieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

Datenkommunikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Komponenten der PC-Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Treibersoftware mit CAPI/TAPI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Die ISDN-Software Teledat RVS-COM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Installationsreihenfolge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Installationshilfe auf CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Installation der Treiber-Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Datenbetrieb über Eumex 504PC USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Installation der T-Online-Zugangssoftware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Weitere Informationen und Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Technische Daten und Glossar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Glossar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Hörtöne, Ruftakte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

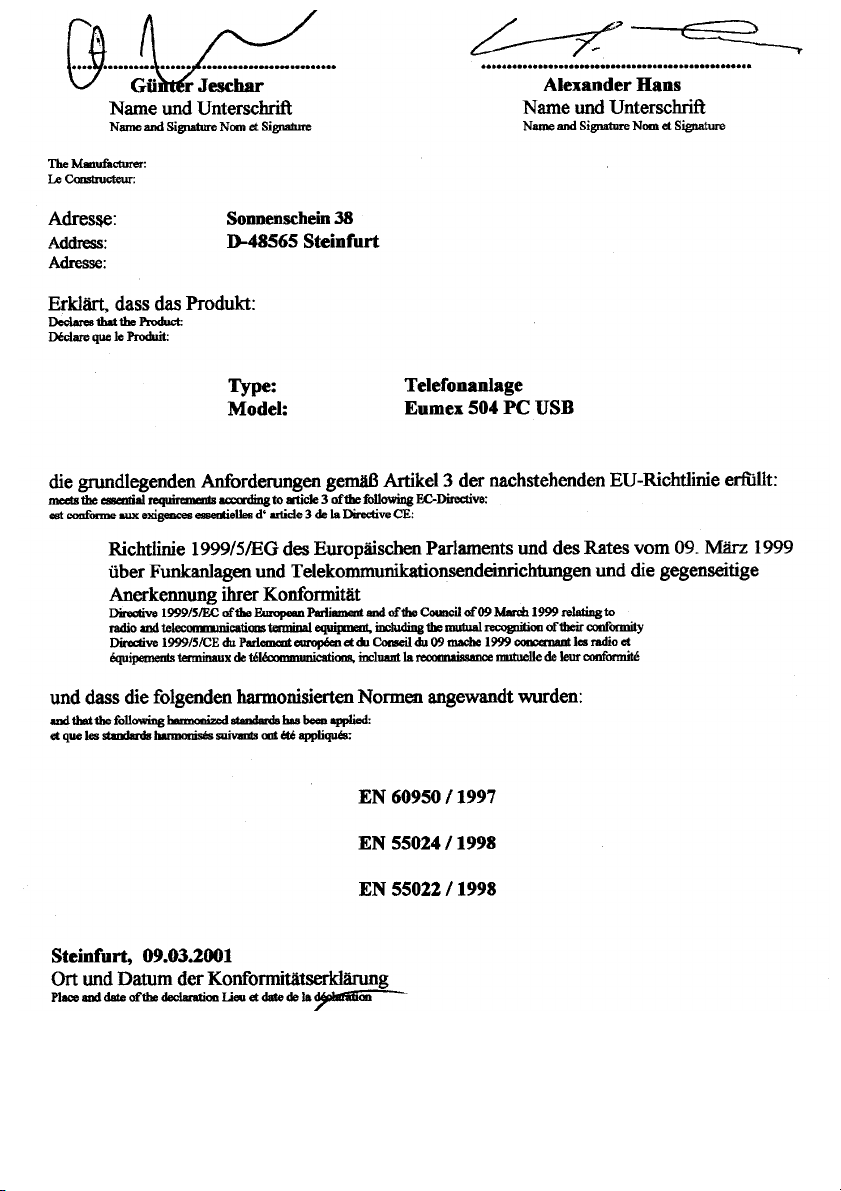

Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Eumex 504PC USB

Willkommen!

Die Eumex 504PC USB ist eine ISDN-Telefonanlage, mit der Sie bis zu 4 analoge Gerä-

te mit einem ISDN-Basisanschluss verbinden können.

Außerdem ermöglichen Ihnen die Eumex 504PC USB und die beigefügte Software

Teledat RVS-COM, mit Ihrem PC über eine USB- oder V.24-Schnittstelle Datenan-

wendungen wie ISDN-Datenübertragung, Empfangen und Senden von Telefaxen

(Gruppe 3), Mailbox-Terminal, Anrufbeantworter-Funktion und T-Online-Dienste zu

nutzen.

Über die beiden B-Kanäle eines ISDN-Anschlusses können zwei voneinander un-

abhängige externe Verbindungen (z. B. Telefongespräche) bestehen. So können

Sie einen Geschäftspartner anrufen, während Sie gleichzeitig von Ihrem PC Daten

an einen anderen Geschäftspartner übertragen.

Die Eumex 504PC USB erfüllt die gesetzlichen Bestimmungen für Telekommuni-

kationseinrichtungen. Sie dürfen die Montage und Installation selbst vornehmen.

Die Eumex 504PC USB kann über die Anschlussart Mehrgeräteanschluss am

ISDN betrieben werden. Das Protokoll DSS 1 wird erfüllt. Für den Anschluss an

ISDN-Festverbindungen ist die Eumex 504PC USB nicht vorgesehen.

An der Eumex 504PC USB lassen sich analoge Geräte mit dem Wahlverfahren

MFV (Mehrfrequenzwahlverfahren) mit Flash oder IWV (Impulswahlverfahren) be-

treiben.

Die Rufnummer eines Anrufers wird nur bei Telefonen angezeigt, die dieses Lei-

stungsmerkmal unterstützen.

Eumex 504PCUSB

Beachten Sie bitte: Den vollen Leistungsumfang der Eumex 504PC USB können Sie nur

mit Geräten mit MFV-Wahlverfahren und Flash nutzen, da Geräte mit IWV-Wahlverfahren

weder die Flashfunktion (z. B. für Rückfragen) noch die Stern- und Raute-Taste zur Steue-

rung von Leistungsmerkmalen unterstützen.

Eumex 504PC USB

Leistungsmerkmale

Leistungsmerkmale der Eumex 504PC USB

• Anklopfen

• Anrufbeantworter-Gespräch heranholen

• Automatischer Rückruf (bei frei oder besetzt)

• CLIP zu analogen Geräten

• USB- oder V.24-Schnittstelle zum PC

• Externberechtigungen vergeben in 5 Berechtigungsstufen

• Entgelterfassung und Auswertung über PC-Programm

• Einstellbares Entgeltlimit

• Externe Belegung manuell/automatisch (spontane Amtsholung)

• Kurzwahl-Speicher mit 100 Zielen

• Gespräche intern/extern vermitteln

• Heranholen des Rufes

• Kombigeräteanschluss

• Konfiguration über PC

• Konfiguration über Telefon

• Makeln

• Mehrfachrufnummern (MSN)

• MFV-Nachwahl

• Notrufnummern programmierbar (jederzeit wählbar)

•Rückfrage

• Anrufweiterschaltung sofort, nach Zeit, bei besetzt

Eumex 504PC USB

Unterstützte ISDN-Leistungsmerkmale

• Anklopfen

• Anrufweiterschaltung

• Dreierkonferenz (es können zwei Dreierkonferenzen gleichzeitig geführt werden)

•Rückfrage

• Rückruf bei frei/besetzt

• Makeln

• Mehrfachrufnummern (MSN, bei Mehrgeräteanschluss)

• Übermittlung der Rufnummer verhindern (CLIR)

• Anzeige Ihrer Rufnummer beim Anrufenden verhindern

• Übermittlung der Tarifinformation

• Übergabe/Vermitteln extern (ECT)

• Kennzeichnung böswilliger Anrufer (MCID)

• Kennzeichnung eingetroffener Nachrichten in der T-NetBox (MWI)

• Rückruf bei Nichtmelden (CCNR)

Eumex 504PC USB

Sicherheit

Sicherheitshinweise

Das Gehäuse darf nicht geöffnet werden. Durch unbefugtes Öffnen des Gehäuses

und unsachgemäße Reparaturen können Gefahren für die Benutzer entstehen

und der Garantieanspruch erlischt.

An die Eumex 504PC USB dürfen nur Geräte angeschlossen werden, die SELV-

Spannung (Sicherheits-Kleinspannungs-Stromkreis) liefern und/oder der ETS 300

047 entsprechen. Der bestimmungsgemäße Gebrauch von zugelassenen Geräten

erfüllt diese Vorschrift.

Lassen Sie keine Flüssigkeit in das Innere der Eumex 504PC USB eindringen, da

sonst elektrische Schläge oder Kurzschlüsse die Folge sein könnten.

Während eines Gewitters dürfen Sie die Eumex 504PC USB nicht installieren und

auch keine Leitungsverbindungen stecken oder lösen.

Die Eumex 504PC USB ist nur für Anwendungen innerhalb eines Gebäudes vorge-

sehen. Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber

stolpern kann.

Es dürfen keine Geräte an die analogen Schnittstellen (TAE-Buchsen, Klemmen)

angeschlossen werden, die einen Erdbezug an den a/b-Leitungen

haben.

Die a/b-Leitungen dürfen nicht gegen Erde gelegt werden.

Netzausfall

Datensicherung: Bei Stromausfall bleiben alle Speicherinhalte (Programm- und

Anwenderdaten) ohne Änderung erhalten. Lediglich Uhrzeit und Datum werden

bei Spannungswiederkehr auf die Werkeinstellung zurückgesetzt. Die interne Uhr

wird beim nächsten entgeltpflichtigen Gespräch automatisch neu gestellt.

Alle Rückrufe werden gelöscht.

Bei Stromausfall können Sie nicht telefonieren.

Eumex 504PC USB

Lieferumfang

Was wurde geliefert?

Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit:

• 1 ISDN-Telefonanlage Eumex 504PC USB

• 1 Steckernetzteil mit 1,5 m Anschlusskabel

• 1 ISDN-Verbindungskabel, Länge 1,5 m

• 1 PC-Verbindungskabel V.24, Länge 3 m

• 1 PC-Verbindungskabel USB, Länge 3 m

• 1 CD-ROM mit Installationssoftware für Windows 95/98/NT 4.0/ME/2000/XP

• 1 Benutzerhandbuch für Eumex 504PC USB (dieses Dokument)

• 4+1+1 Kurzanleitungen für analoge Geräte

• 1 Bohrschablone

• 1 Satz Dübel 6 mm und Schrauben

Auf der CD-ROM finden Sie folgendes:

• Das Setup der Treibersoftware mit Common ISDN Application Programming In-

terface (CAPI) sowie CapiPort, CapiControl und die Einrichtungssoftware.

• Die ISDN-Komplettsoftware Teledat RVS-COM für Windows 95/98/NT/ME/

2000/XP für Datentransfer, Fax Gruppe 3 und 4, PC-Telefonie, Anrufbeantworter-

Funktion.

• Die neueste Version der T-Online-Software der Deutschen Telekom AG.

Montage und Inbetriebnahme

Voraussetzungen

Montage und Inbetriebnahme

Was benötigt die Eumex 504PC USB?

Einige Voraussetzungen müssen erfüllt sein, damit die Eumex 504PC USB, die

Konfigurationssoftware und das Kommunikationspaket Teledat RVS-COM pro-

blemlos installiert und betrieben werden können:

• Ein Euro-ISDN-Basisanschluss mit Netzabschlussgerät (NTBA) der Deutschen Te-

lekom AG (DSS 1) muss vorhanden sein. Die Benutzung an anderen Anschlüssen

ist nicht vorgesehen und kann zu Störungen führen.

• An die Eumex 504PC USB dürfen nur Geräte angeschlossen werden, die SELV-

Spannung (Sicherheits-Kleinspannungs-Stromkreis) liefern und/oder der ETS

300 047 entsprechen. Der bestimmungsgemäße Gebrauch von zugelassenen

Geräten erfüllt diese Vorschrift.

• Um den vollen Leistungsumfang der Eumex 504PC USB zu nutzen, sollten Sie

nur analoge Geräte mit dem Wahlverfahren MFV und Flashfunktion betreiben.

Für die Installation der Konfigurationssoftware Teledat RVS-COM sind folgende

Systemvoraussetzungen erforderlich:

• IBM-kompatibler PC mit Festplatte und CD-ROM-Laufwerk

• Pentium mit einer Taktfrequenz von 133 MHz oder höher

• Arbeitsspeicher mindestens 16 MB

• Microsoft Windows 95/98/NT 4.0/ME/2000/XP

(Die USB-Schnittstelle wird nicht von Windows 95 und NT4.0 unterstützt)

• Eine freie serielle Schnittstelle (COM-Port) RS 232 (V.24) oder/und eine USB-

Schnittstelle. Die RS 232 Schnittstelle muss mit dem Schnittstellenbaustein UART

16550 mit einem Datendurchsatz von mind. 115 kBit/s ausgestattet sein. Rech-

ner, die 1996 oder später hergestellt wurden, verfügen in den meisten Fällen über

diesen Schnittstellenbaustein. Bitte sehen Sie im Handbuch Ihres PCs nach oder

wenden Sie sich ggf. an Ihren Händler bzw. den Hersteller des PCs. Außerdem

muss die Eumex 504PC USB bereits nach dem Anschlussschema installiert sein,

wie im Kapitel „In Betrieb nehmen“ auf Seite 16 beschrieben.

Montage und Inbetriebnahme

Vorgehensweise

Die Reihenfolge der Montage und Installation

Die Eumex 504PC USB besteht aus verschiedenen Komponenten. In diesem

Handbuch wird zuerst die Montage der TK-Anlage und der Anschluss der Geräte

beschrieben. Im Anschluss können Sie die Geräte schon benutzen.

Allerdings wird empfohlen, die Eumex 504PC USB vor dem ersten Benutzen nach

Ihren individuellen Bedürfnissen zu konfigurieren. Die Konfiguration können Sie

über ein Telefon oder menügestützt über einen angeschlossenen PC vornehmen.

Anschließend können Sie die Kommunikationssoftware auf Ihrem PC installieren.

Beachten Sie bitte die folgende Reihenfolge:

1. Montieren Sie die Eumex 504PC USB und schließen Sie die Geräte an. Dies ist in

den nächsten Abschnitten und im grafischen Anschlussschema (beiliegend) be-

schrieben.

2. Konfigurieren Sie die Telefonanlage. Dazu haben Sie drei Möglichkeiten:

• PC-Konfiguration: Konfigurieren Sie menügestützt über einen PC. Dazu müs-

sen alle Treiber von der mitgelieferten CD installiert sein. Dies ist im Kapitel

„Vom PC konfigurieren“ beschrieben.

• Konfigurieren vom Telefon: Konfigurieren Sie über ein angschlossenes Te-

lefon. Dies ist im Kapitel „Von einerm Telefon konfigurieren“ beschrieben.

• Fernkonfiguration: Lassen Sie Ihre Anlage einfach über den TeleService ge-

gen ein Entgelt konfigurieren. Rufen Sie dazu an: 0180/2 55 66 55

Bei der PC-Konfiguration:

3. Installieren Sie den CAPI-Treiber. Dies ist im Kapitel „Datenkommunikation“ be-

schrieben.

4. Installieren und konfigurieren Sie die Kommunikationssoftware Teledat RVS-

COM und den T-Online-Decoder. Dies ist im Kapitel „Datenkommunikation“ be-

schrieben.

Beachten Sie bitte zu den Punkten 2, 3 und 4 die Systemvoraussetzungen, die im Ab-

schnitt „Was benötigt die Eumex 504PC USB?“ aufgelistet sind.

Im Anhang finden Sie ein Glossar, das Stichwortverzeichnis und eine Abbildung

der Hörtöne und Ruftakte der Eumex 504PC USB.

Eumex 504PC USB montieren

Eumex 504PCUSB montieren

Montageort

Die Umgebungstemperatur zum Betrieb der Eumex 504PC USB darf +5 °C nicht

unterschreiten und +40 °C nicht überschreiten. Montieren Sie daher die Eumex

504PC USB

• nicht über oder vor Wärmequellen (z. B. Heizkörper),

• nicht an Stellen mit direkter Sonneneinstrahlung,

• nicht hinter Vorhängen,

• nicht in kleinen, unbelüfteten, feuchten Räumen,

• nicht im Freien und

• nicht auf oder in der Nähe von leicht entzündlichen Materialien.

Achten Sie weiterhin darauf,

• dass der Raum möglichst staubfrei und trocken ist;

• dass keine Hochfrequenzgeräte (z. B. Sender, Bestrahlungsgeräte oder ähnliche

Geräte) in der Nähe stehen;

• dass unter keinen Umständen Flüssigkeiten herab tropfen und durch die Entlüf-

tungsöffnungen in das Gerät gelangen können;

• dass die Wand für die Montage eben und tragfähig ist.

Für die Wahl des Montageortes sollten Sie folgende Kriterien berücksichtigen:

• Eine freie Schukosteckdose für das Steckernetzteil in unmittelbarer Nähe.

• Nicht weiter als 3 m (USB) bzw. 5 m (V.24) von Ihrem Computer entfernt, wenn Sie

die PC-Schnittstelle nutzen möchten.

• Der Abstand zu den analogen Geräten darf 300 m nicht überschreiten.

Die Schukosteckdose zum Anschluss an das 230 V~Netz muss von einer konzes-

sionierten Elektrofachkraft installiert worden sein, um Gefahren für Personen und

Sachen auszuschließen. Sorgen Sie jederzeit für freien Zugang zur Schukosteck-

dose.

Eumex 504PC USB montieren

Sehen Sie einen separaten Stromkreis für den 230 V~Anschluss der Eumex

504PC USB vor. Dann setzen eventuelle Kurzschlüsse anderer Geräte der Haus-

technik die Eumex 504PC USB nicht außer Betrieb. Zum Schutz gegen Überspan-

nungen, wie sie bei Gewittern auftreten können, empfiehlt sich die Installation

eines Überspannungsschutzes. Lassen Sie sich von Ihrem Elektroinstallateur oder

der Telekom beraten.

Aufstellen der Eumex 504PC USB

Sie können die Eumex 504PC USB einfach auf eine feste Unterlage stellen, bei-

spielsweise einen Tisch. Beachten Sie bitte, dass die Gummifüße der Eumex

504PC USB unter Umständen Spuren auf der Möbeloberfläche hinterlassen kön-

nen.

Werkzeug für die Wandmontage

Für die Selbstmontage benötigen Sie folgendes Werkzeug:

• Bohrer 6 mm für Stein (Bohrertyp hängt vom Material ab)

• Bohrmaschine (mit Schlag- oder Hammerwerk)

• Schraubendreher (passend zu den mitgelieferten Schrauben)

Legen Sie den mitgelieferten Satz Dübel und Schrauben sowie die Bohrschablone

bereit.

Wandmontage

Vergewissern Sie sich, dass im Bereich der geplanten Bohrlöcher keine Versor-

gungsleitungen, Kabel oder ähnliches verlegt sind.

Bohren Sie mit einem 6-mm-Bohrer Löcher für die beiden Befestigungsschrauben

im Abstand von 120 mm. Benutzen Sie dafür die mitgelieferte Bohrschablone.

Setzen Sie den Dübel ein und drehen Sie die Schrauben so tief in die Wand, dass

zwischen Schraubenkopf und Wand noch ein Abstand von 4 mm verbleibt.

Hängen Sie dann die Anlage mit der Rückseite in die Schrauben ein und ziehen

Sie sie etwas nach unten.

Geräte anschließen

Anschlussschema

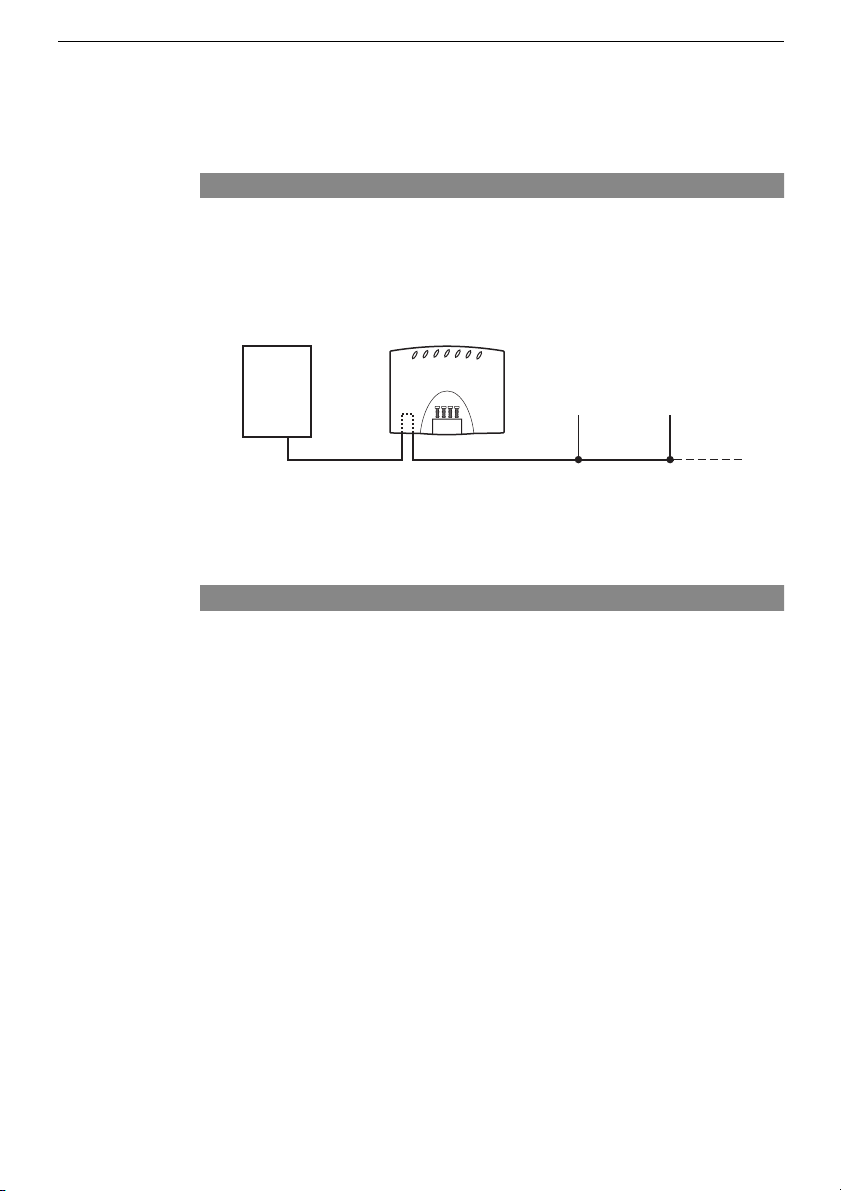

Anschlussschema Eumex 504PC USB

T-ISDN S

-Extern Netzteil 1a/b 2a/b 3a/b 4a/b V.24 USB

interne Rufnr.:

11 12 13 14

TAE

Geräte anschließen

Anschließen

Schließen Sie die Eumex 504PC USB nicht bei Gewitter an.

Verlegen Sie alle Kabel so, dass niemand darauf treten oder darüber stolpern, stür-

zen und sich verletzen kann.

Achten Sie auch darauf, dass die Anschlussleitungen und Verbindungskabel nicht

geknickt, gezogen oder mechanisch belastet werden.

Eumex 504PC USB an das T-ISDN anschließen

Für die Eumex 504PC USB besteht eine allgemeine Anschalterlaubnis an das Netz

der Deutschen Telekom. Sie können das Gerät daher unter folgenden Bedingun-

gen selbst anschließen:

• Das Gerät ist nur für den Euro-ISDN-Basisanschluss vorgesehen. Schließen Sie

das Gerät auf keinen Fall an Leitungen oder Einrichtungen des analogen Netzes

an. Schließen Sie die Anlage auf keinen Fall an ISDN-Festverbindungen an. An-

dernfalls kann es zu Funktionsstörungen oder Schäden sowohl an der Eumex

504PC USB als auch am Netz kommen.

• Der Euro-ISDN-Basisanschluss muss über ein Netzabschlussgerät (NTBA) der

Deutschen Telekom verfügen. Es muss der Anschlusstyp Mehrgeräteanschluss

vorhanden sein.

Nehmen Sie das Anschlusskabel der Eumex 504PC USB und stecken Sie es in die

entsprechende Buchse des NTBA. Das andere Ende stecken Sie in die mit T-ISDN

beschriftete Buchse links unten an der Eumex 504PC USB.

Geräte anschließen

Analoge Geräte an die Eumex 504PC USB anschließen

Sie können bis zu 4 analoge Geräte anschließen.

Schließen Sie vorzugsweise analoge Geräte mit dem Wahlverfahren MFV mit

Flashfunktion an. Geräte mit dem Wahlverfahren IWV können keine Funktionen,

die mit der R-Taste beginnen (z. B. Rückfrage) oder die Stern- bzw. Raute-Taste be-

nötigen (z. B. Einstellungen von Leistungsmerkmalen), ausführen. Beachten Sie

bitte den Abschnitt „Einstellen des Wahlverfahrens“.

Die analogen Geräte können Sie direkt an die TAE-Buchsen an der Telefonanlage

anstecken oder Sie verkabeln 2-adrig abgesetzte TAE-Dosen. Schieben Sie dazu

die Klappe von den TAE-Buchsen weg und hängen Sie die Klappe aus. Schließen

Sie die Kabel an die Klemmen 1a/b bis 4a/b an. Brechen Sie dann die vorgesehe-

nen Kabeldurchführungen mit einer schmalen Flachzange aus. Hängen Sie nun

die Klappe wieder ein und schließen Sie das Fach.

Der Abstand zwischen der Eumex 504PC USB und den Geräten darf 300 m nicht

überschreiten (bei Verwendung eines Kabels mit 2 x 20 Ohm, 2 Adern).

Computer an die Eumex 504PC USB anschließen

Hinweis: Benutzen Sie entweder die V.24- oder die USB-Schnittstelle. Sind beide

Schnittstellen an der Eumex 504PC USB gesteckt, funktioniert nur die USB-

Schnittstelle.

V.24-Anschluss: Nehmen Sie das V.24-Verbindungskabel der Eumex 504PC USB

und stecken Sie das passende Ende in die Buchse V.24. Das andere Ende stecken

Sie in einen freien seriellen Anschluss (COM-Port) Ihres Computers.

USB-Anschluss: Nehmen Sie das USB-Verbindungskabel der Eumex 504PC USB

und stecken Sie das passende Ende in die Buchse . Das andere Ende verbin-

den Sie mit dem USB-Anschluss des PC. Die USB-Schnittstelle wird nicht von Win-

dows 95 und NT4.0 unterstützt.

Für den Betrieb und die Konfiguration der Eumex 504PC USB ist der Computer

nicht notwendig. Der PC erleichtert jedoch die Anlagenprogrammierung und bie-

tet über die Kommunikationssoftware diverse weitere Anwendungen.

Geräte anschließen

Eumex 504PC USB an das Stromnetz anschließen

Der Anschluss an das 230V-Hausstromnetz ist nur dann gefahrlos möglich, wenn

Sie folgende Hinweise ganz genau beachten.

• Verlegen Sie das Netzkabel hinter dem Steckernetzteil so, dass niemand darüber

stolpern kann!

• Sorgen Sie dafür, dass die Steckdose und das Steckernetzteil leicht erreichbar

sind, um das Steckernetzteil bei Gefahr schnell aus der Steckdose ziehen zu kön-

nen! Dies ist auch nötig, weil die Eumex 504PC USB keinen eigenen Netzschalter

hat. Eine völlige Trennung vom Netz erreichen Sie nur, indem Sie das Stecker-

netzteil ziehen.

• Ziehen Sie niemals am Kabel des Steckernetzteils! Wenn Sie die Stromversor-

gung unterbrechen wollen, ziehen Sie stets nur am Steckernetzteil selbst!

• Verwenden Sie nur das mitgelieferte Steckernetzteil. Andere Steckernetzteile

können zu Funktionsstörungen oder gar zur Gefahr von Stromschlägen oder

Sachschäden führen.

Vorsicht! Auf keinen Fall dürfen Sie das Gerät in Betrieb nehmen oder weiter

benutzen, wenn das Steckernetzteil beschädigt ist. Andernfalls besteht akute

Lebensgefahr durch einen elektrischen Schlag.

Wenn das gesteckte Steckernetzteil beschädigt ist:

• Lösen Sie erst die Sicherung des Stromkreises aus, bevor Sie das Steckernetzteil

ziehen.

• Das Steckernetzteil darf nicht repariert werden. Besorgen Sie sich beim T-Service

oder im T-Punkt ein neues Steckernetzteil.

• Entfernen Sie niemals das mitgelieferte Steckernetzteil vom Anschlusskabel. An-

dernfalls kann Lebensgefahr durch elektrischen Schlag entstehen! Verwenden

Sie eine geeignete Verlängerungsleitung aus dem Fachhandel, wenn Sie mit dem

Steckernetzteil keine Steckdose erreichen.

Geräte anschließen

Steckdose

Telefonanlagen können durch Störimpulse aus der Stromversorgung beeinträch-

tigt werden, die von anderen elektrischen Geräten ausgehen. Dies ist vor allen Din-

gen bei Fotokopierern, Laserdruckern, elektrischen Schreibmaschinen,

Klimageräten, Heizlüftern, Staubsaugern und Kühlschränken bekannt. Beachten

Sie deshalb:

• Schließen Sie die Eumex 504PC USB an einer Steckdose an, die möglichst weit

von den Steckdosen für die oben genannten Geräte entfernt ist. Am besten wäre

ein eigener Stromkreis für die Eumex 504PC USB.

• Achten Sie darauf, dass das Steckernetzteil immer festen und sicheren Halt in der

Steckdose hat. Wackelige Stecker oder Steckdosen bedeuten stets Brandgefahr!

Lassen Sie solche Gefahrenstellen unverzüglich durch einen Fachmann reparie-

ren.

• Verwenden Sie nur Steckdosenverteiler, die ausreichend sicher sind. Davon ist

nur auszugehen bei Verteilern, auf denen die Einhaltung der Sicherheitsnormen

nach außen hin gekennzeichnet ist (z.B. durch das CE-Zeichen oder früher durch

das „GS“-Zeichen für geprüfte Sicherheit). Andernfalls können Störungen beim

Betrieb der Eumex 504PC USB auftreten, im Fehlerfall besteht sogar Brandge-

fahr.

Schließen Sie die Eumex 504PC USB an die Stromversorgung an. Die An-

schlussbuchse für das Steckernetzteil befindet sich auf der Unterseite der Eumex

504PC USB. Stecken Sie den passenden Stecker des Steckernetzteilkabels in die

Buchse . Stecken Sie anschließend das Steckernetzteil in die Steckdose.

Beachten Sie nun die Leuchtdioden der Eumex 504PC USB. Mit dem Leuchten

der Leuchtdiode T-ISDN wird die Betriebsbereitschaft des NTBA signalisiert. Wenn

die Leuchtdiode blinkt, sind keine externen Gespräche möglich.

Jetzt können Sie intern und extern telefonieren und Gespräche annehmen. Ankom-

mende Anrufe werden zunächst an allen Geräten gleichzeitig signalisiert. Von

extern sind Ihre Geräte erst dann gezielt erreichbar, wenn Sie ihnen jeweils eine ex-

terne Rufnummer (MSN) zugeordnet haben. Die hierzu nötigen Prozeduren finden

Sie im Kapitel über die Konfiguration.

Bei Funktionsstörungen rufen Sie bitte die Hotline an: 0180/5 19 90

Geräte anschließen

Weitere Endgeräte am S

-Bus

Am NTBA können Sie neben der Eumex 504PC USB weitere ISDN-Geräte (z.B.

ISDN-Telefone) betreiben. Um Ihnen den Anschluss weiterer Geräte zu erleichtern,

finden Sie auf der Unterseite der Eumex 504PC USB den Anschluss S

-Extern. Es

handelt sich dabei um den „durchgeschleiften“ S

-Bus vom NTBA:

Am Anschluss S

-Extern können Sie ein weiteres ISDN-Endgerät direkt anschlie-

ßen oder eine ISDN-Steckdosenleiste für mehrere Endgeräte benutzen. Eine Fest-

installation sollte vom NTBA aus durch eine Elektrofachkraft erfolgen.

Bedeutung der Leuchtdioden (LED)

Die Leuchtdioden an der Oberseite der Eumex 504PC USB haben folgende Be-

deutung:

• T-ISDN leuchtet: Der NTBA und Ihre Eumex 504PC USB sind betriebsbereit.

• T-ISDN blinkt: Der NTBA ist nicht betriebsbereit.

• B-Kanal 1/B-Kanal 2 leuchtet: Der entsprechende Kanal ist belegt.

• PC-Daten leuchtet: Die V.24/USB-Schnittstelle zum PC ist belegt (CAPI-Treiber

ist aktiv).

• T-NetBox blinkt: In Ihrer T-NetBox wurde eine Nachricht gespeichert.

• T-NetBox Fax blinkt: In Ihrer T-NetBox wurde ein Fax gespeichert.

• Verbindungsdaten aus: Keine Verbindungs-Entgeltdaten gespeichert.

• Verbindungsdaten leuchtet: Ihre Eumex 504PC USB hat 1 bis 39 Verbindungs-

und Entgeltdatensätze gespeichert.

• Verbindungsdaten blinkt: Es sind 40 bis 50 Verbindungs- und Entgeltdaten zwi-

schengespeichert. Achtung: Ab 50 Datensätzen werden die ältesten Daten über-

schrieben.

NTBA

Eumex

504PC USB

T-ISDN

weitere Endgeräte

-Bus

In Betrieb nehmen

Einstellen des Wahlverfahrens

Analoge Geräte mit dem Wahlverfahren MFV und Flashfunktion werden automa-

tisch erkannt. Sie brauchen keine Einstellungen vorzunehmen.

Analoge Geräte mit dem Wahlverfahren IWV müssen Sie vor dem ersten Gebrauch

anmelden: Nehmen Sie am Telefon den Hörer ab und wählen Sie eine beliebige

Ziffer außer der 1. Legen Sie dann den Hörer auf.

Grundeinstellungen bei Auslieferung der Eumex 504PC USB

Im Lieferzustand sind die folgenden Grundeinstellungen und Leistungsmerkmale

wirksam:

• Die persönliche Geheimzahl (PIN) ist auf „0000“ eingestellt.

• Bei ankommenden externen Anrufen klingeln alle angeschlossenen Geräte.

• Externberechtigung: Alle Geräte sind zur internationalen Wahl berechtigt.

• Nach Abheben des Hörers ertönt der externe Wählton (= automatisches Belegen

der externen Wählleitung).

• Die eigene Rufnummer wird bei abgehenden externen Verbindungen auf dem

Display der Gegenstelle angezeigt.

• Alle Anschlüsse sind auf Gerätetyp Telefon eingestellt.

• Anklopfschutz ist ausgeschaltet.

• Verbindungs- und Entgeltdatensätze werden nicht zwischengespeichert.

• Vermitteln extern ist ausgeschaltet.

• T-NetBox Signalisierung ist ausgeschaltet.

• Entgeltlimit ist ausgeschaltet.

• Notrufnummern 110 und 112 sind freigeschaltet.

• Kennzeichnung böswilliger Anrufer (MCID) ist ausgeschaltet.

Es wird empfohlen, die Eumex 504PC USB vor dem ersten Benutzen nach Ihren in-

dividuellen Bedürfnissen zu konfigurieren (siehe Kapitel über die Konfiguration).

In Betrieb nehmen

Der Auslieferungszustand kann jederzeit wiederhergestellt werden (siehe Kapitel

über die Konfiguration).

Über den TeleService kann bei Bedarf auch neue Anlagensoftware von ferne gela-

den werden. Die vorherigen Einstellungen bleiben erhalten. Rufen Sie dazu an:

0180/2 55 66 55.

Telefonieren

Um alle Leistungsmerkmale zu nutzen, müssen die Geräte auf das Wahlverfahren

MFV (Mehrfrequenzwahlverfahren) mit Flash eingestellt sein.

Geräte mit dem Wahlverfahren IWV (Impulswahlverfahren) können Funktionen, die

die R-, Stern- oder Raute-Taste benötigen, nicht ausführen.

Telefonieren

Anruf annehmen

Ihr Telefon klingelt: Internanruf oder Externanruf. Die unterschiedlichen Ruftakte ent-

nehmen Sie bitte der Tabelle im Anhang.

Heben Sie den Hörer Ihres Telefons ab.

Führen Sie das Interngespräch oder Externgespräch.

Durch Auflegen des Hörers beenden Sie das Gespräch.

Automatisches und manuelles Belegen der externen Wählleitung

Je nach Ihren Bedürfnissen können Sie Ihre Eumex 504PC USB so konfigurieren,

dass nach Abheben des Hörers die externe Wählleitung automatisch belegt wird

oder Sie manuell mit der Kennziffer 0 belegen müssen.

Automatische Belegung (Lieferzustand): Sie hören nach Abheben des Hörers

den externen Wählton und können sofort eine externe Rufnummer wählen. Wenn

Sie ein internes Gespräch führen wollen, drücken Sie die Signal-Taste. Sie hören

dann den internen Wählton und können eine interne Rufnummer (11 - 14) wählen.

Bei automatischer Belegung der Wählleitung können analoge Geräte mit dem

Wahlverfahren IWV keine internen Rufnummern wählen.

Manuelle Belegung: Sie hören nach Abheben des Hörers den internen Wählton

und können sofort eine interne Rufnummer wählen. Wenn Sie ein externes Ge-

spräch führen wollen, wählen Sie die 0. Damit belegen Sie die externe Wählleitung

und hören den externen Wählton. Dann können Sie die externe Rufnummer wäh-

len.

Beachten Sie bitte: Vermeiden Sie, an Geräten mit IWV-Wahlverfahren eine Verbindung

durch MFV-Tonwahl (z. B. mit einem Handsender) herzustellen. Ihr Gerät wird dadurc h für

eine weitere Wahl gesperrt und muss durch Wahl einer Ziffer außer der 1 erneut freigege-

ben werden.

Telefonieren

Intern anrufen

Ein internes Gespräch ist ein kostenfreies Gespräch mit einem Teilnehmer, der an

dieselbe Eumex 504PC USB angeschlossen ist wie Sie selbst.

Bei automatischer Belegung der externen Wählleitung (Lieferzustand):

Nehmen Sie den Hörer ab. Sie hören den externen Wählton.

Drücken Sie die Signal-Taste.

Wählen Sie den gewünschten Internteilnehmer (11 bis 14).

Sie hören den internen Rufton: Der Internteilnehmer wird gerufen.

Bei manueller Belegung der externen Wählleitung:

Nehmen Sie den Hörer ab. Sie hören den internen Wählton.

Wählen Sie den gewünschten Internteilnehmer (11 bis 14).

Sie hören den internen Rufton: Der Internteilnehmer wird gerufen.

Extern anrufen

Bei automatischer Belegung der externen Wählleitung (Lieferzustand):

Nehmen Sie den Hörer ab. Sie hören den externen Wählton.

Wählen Sie die externe Rufnummer.

Bei manueller Belegung der externen Wählleitung:

Nehmen Sie den Hörer ab. Sie hören den internen Wählton.

Wählen Sie die Null. Sie hören den externen Wählton. Wählen Sie die externe Ruf-

nummer.

Beachten Sie den Unterschied zwischen automatischem und manuellem Belegen der ex-

ternen Wählleitung mit der Vorwahlziffer 0 fortan bei allen Wählprozeduren.

+ 61 hidden pages
