Eumex 5000PC User Manual [de]

Page 1

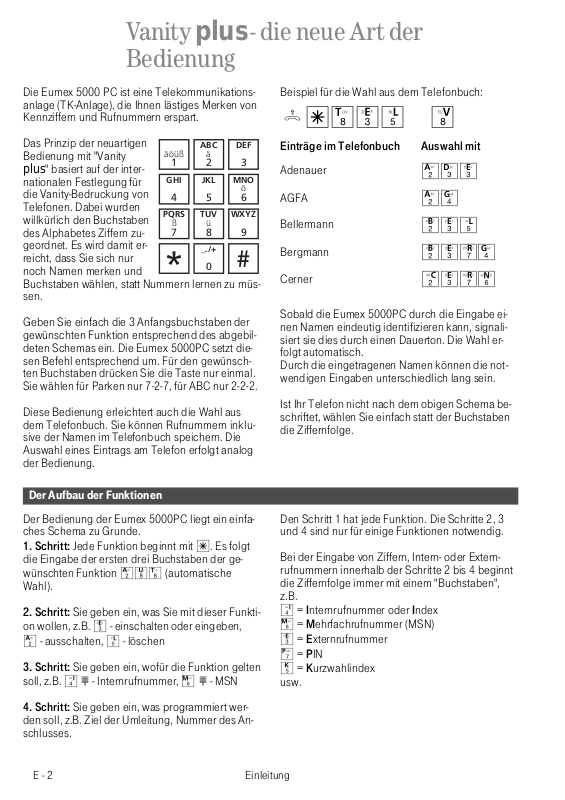

Vanity plus - die neue Art der

Bedienung

Die Eumex 5000 PC ist eine Telekommunikationsanlage (TK-Anlage), die Ihnen lästiges Merken von Kennziffern und Rufnummern erspart.

Das Prinzip der neuartigen Bedienung mit "Vanity plus" basiert auf der internationalen Festlegung für die Vanity-Bedruckung von Telefonen. Dabei wurden willkürlich den Buchstaben des Alphabetes Ziffern zugeordnet. Es wird damit erreicht, dass Sie sich nur noch Namen merken und

ABC

TUV

_./+

DEF

WXYZ

äöüß

GHI5JKL6MNO

PQRS

Buchstaben wählen, statt Nummern lernen zu müssen.

Geben Sie einfach die 3 Anfangsbuchstaben der gewünschten Funktion entsprechend des abgebildeten Schemas ein. Die Eumex 5000PC setzt diesen Befehl entsprechend um. Für den gewünschten Buchstaben drücken Sie die Taste nur einmal. Sie wählen für Parken nur 7-2-7, für ABC nur 2-2-2.

Diese Bedienung erleichtert auch die Wahl aus dem Telefonbuch. Sie können Rufnummern inklusive der Namen im Telefonbuch speichern. Die Auswahl eines Eintrags am Telefon erfolgt analog der Bedienung.

Beispiel für die Wahl aus dem Telefonbuch:

h*TEL V

Einträge im Telefonbuch Auswahl mit

Adenauer

AGFA

Bellermann

Bergmann

Cerner

Sobald die Eumex 5000PC durch die Eingabe einen Namen eindeutig identifizieren kann, signalisiert sie dies durch einen Dauerton. Die Wahl erfolgt automatisch. Durch die eingetragenen Namen können die notwendigen Eingaben unterschiedlich lang sein.

Ist Ihr Telefon nicht nach dem obigen Schema beschriftet, wählen Sie einfach statt der Buchstaben die Ziffernfolge.

ADE

BEL

BERG

CERN

Der Aufbau der Funktionen

Der Bedienung der Eumex 5000PC liegt ein einfaches Schema zu Grunde.

1. Schritt: Jede Funktion beginnt mit die Eingabe der ersten drei Buchstaben der gewünschten Funktion

AUT

. Es folgt

(automatische

Wahl).

2. Schritt: Sie geben ein, was Sie mit dieser Funktion wollen, z.B.

- ausschalten,

3. Schritt: Sie geben ein, wofür die Funktion gelten soll, z.B.

- einschalten oder eingeben,

- Internrufnummer,

- löschen

- MSN

4. Schritt: Sie geben ein, was programmiert werden soll, z.B. Ziel der Umleitung, Nummer des Anschlusses.

E - 2 Einleitung

Den Schritt 1 hat jede Funktion. Die Schritte 2, 3 und 4 sind nur für einige Funktionen notwendig.

Bei der Eingabe von Ziffern, Intern- oder Externrufnummern innerhalb der Schritte 2 bis 4 beginnt die Ziffernfolge immer mit einem "Buchstaben", z.B.

= Internrufnummer oder Index

= Mehrfachrufnummer (MSN)

= Externrufnummer

= PIN

= Kurzwahlindex

usw.

Page 2

Inhaltsübersicht

- Die neue Art der Bedienung

- Sicherheitshinweise

- Wichtiges zur Nutzung von analogen Endgeräten

- Piktogramme und Tasten

Einleitung

- Sicherheitshinweise

- Lieferumfang

- Montage der Eumex 5000PC

- Netzanschluss 230 V

- Anschlussschema der Eumex 5000PC

- Grundfunktionen - "Telefonieren", "Anrufe entgegennehmen" und "Übergabe eines Gesprächs"

Programmieren der Eumex 5000PC mit einem PC. Das Konfigurationsprogramm TK-Set ist Bestandteil des im Lieferumfang enthaltenen Softwarepaketes TK-Soft. Fernkonfigurieren durch den Fachhändler Programmieren mit einem Telefon

- Softwareübersicht

- Programmkomponenten der Anlagensoftware TK-Soft

- Programmkomponenten der Kommunikationssoftware Teledat RVS-COM

- CTI-Computerunterstützte Telefonie über TAPI

Installation

- ISDN-Anschluss

- Endgeräteanschlüsse

- Inbetriebnahme

- Bedeutung der Leuchtdioden (LED)

- Computer anschließen

Bedienung

- Komfortfunktionen der Telefonanlage in alphabetischer Reihenfolge

Programmierung

- Mehrfachrufnummern (MSN)

- Rufzuordnungen (Tag-, Nacht-, Rufweiterschaltung intern)

- Berechtigungen (Externberechtigung, Externzugang, Nahbereich, Sperrbereich)

- Endgerätetypen

Kommunikation per PC K

- Systemvoraussetzungen

- Eumex 5000PC Setup - Software Installation

- Software deinstallieren

- Verbindungen zum Internet oder einem anderen Netzwerk

- Glossar

- Wenn mal was nicht funktioniert

- Verhalten bei Störungen

- Stichwortverzeichnis

- Garantie

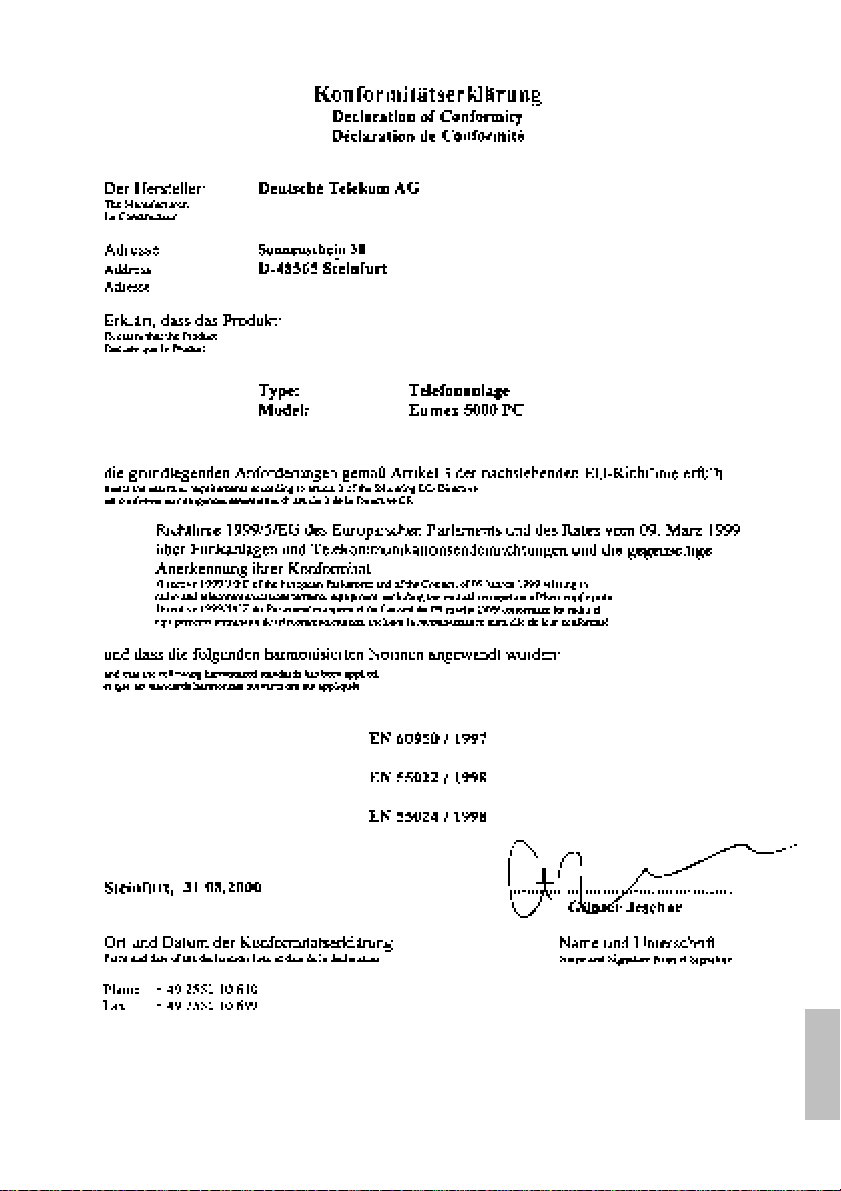

- Konformitätserklärung

Anhang A

- Rufe und Töne

- Technische Daten

Stichwortverzeichnis S

E - 3Einleitung

Page 3

Sicherheitshinweise

Die Eumex 5000PC ist für den Anschluss an einen ISDN-Basisanschluss (DSS 1- Mehrgeräteanschluss) bestimmt. An die analogen Teilnehmeranschlüsse der Eumex 5000PC dürfen Sie alle analogen Endgeräte anschließen, die Sie auch am analogen Telekommunikationsnetz betreiben dürfen.

- Die Eumex 5000PC erfüllt die vorgeschriebenen Konformitäts- und Sicherheitsbestimmungen.

- Ziehen Sie zum Ausschalten der Eumex 5000PC das Steckernetzgerät aus der Netzsteckdose, bevor Sie die Anschlussleitungen zu den Teilnehmern und zum ISDN-Netz anschließen. Lebensgefahr!

- Während eines Gewitters dürfen Sie Anschlussleitungen nicht anschließen und nicht lösen.

Jeder andere Gebrauch der Eumex 5000PC ist nicht bestimmungsgemäß und daher unzulässig. Die Eumex 5000PC besitzt die Allgemeine Anschalteerlaubnis (AAE).

- Verlegen Sie die Anschlussleitungen so, dass niemand darauf treten oder stolpern

kann.

- Achten Sie darauf, dass keine Flüssigkeiten ins Innere der Eumex 5000PC gelangen. Kurzschlüsse können die Folge sein.

- Eine Haftung für Folgeschäden, wie z.B. Kosten für eine unbeabsichtigt aufrechterhaltene Verbindung, wird ausgeschlossen.

- Bei Stromausfall ist die Eumex 5000PC außer Betrieb. Sie können nicht telefonieren.

E - 4 Einleitung

Page 4

Wichtiges zur Nutzung von analogen Endgeräten

An die Endgeräteanschlüsse Ihrer Eumex 5000PC können Sie analoge Endgeräte wie z.B., normale Telefone (a/b-Telefone), Anrufbeantworter, Telefax der Gruppe 2 und 3 und analoge Modems anschließen.

Das Wahlverfahren der analogen Endgeräte kann das Mehrfrequenzwahlverfahren (MFV) oder das Impulswahlverfahren (IWV) sein. Zur optimalen Nutzung aller Funktionen, sollten die Endgeräte auf MFV eingestellt sein. Die Eumex 5000PC erkennt selbständig das jeweilige Wahlverfahren.

Wenn Sie für Ihr Telefon die "Externbelegung spontan mit intern" eingeschaltet haben (Auslieferungszustand), erreichen Sie einen Internteilnehmer durch Wahl der #-Taste (Raute-Taste) und Internrufnummer (11, ..., 14). An Telefonen, z.B. Telefone im Impulswahlverfahren, die keine #-Taste haben, bzw. diese nicht unterstützen, ist dann keine Internwahl möglich. Einen Externteilnehmer erreichen Sie direkt nach Wahl der Externrufnummer.

Zur einfachen Bedienung der Eumex 5000PC, sollte Ihr Telefon eine *-Taste (Stern-Taste) haben. An Telefonen, die keine *-Taste haben, bzw. diese Funktionen nicht unterstützen, können Sie statt der *-Taste die Ziffern

Bitte beachten Sie folgende Hinweise: Analoge Telefone mit MFV benötigen für die "Rückfrage" eine Signaltaste (Rückfragetaste r) mit Flash.

drücken.

In dieser Bedienungsanleitung sind alle Bedienschritte immer für analoge Telefone mit MFV angegeben. An analogen Telefonen mit IWV müssen Sie bei der Rückfrage keine Signaltaste drücken.

Die Funktionen eines analogen Telefons (z.B. Wahlwiederholung, Kurzwahl) können Sie auch im Zusammenspiel mit Ihrer Eumex 5000PC nutzen. Die Bedienung dieser Funktionen entnehmen Sie bitte der Bedienungsanleitung des betreffenden Telefons.

Achten Sie bei der Bedienung auf die akustischen Signale Ihrer Eumex 5000PC. Sie hören den Quittungston, wenn Sie eine * -Prozedur erfolgreich abgeschlossen haben. Andernfalls hören Sie den Fehlerton (Besetztton).

An analoge Telefone mit Anzeige der Rufnummer des Anrufers übermittelt die Eumex 5000PC die Rufnummer (CLIP-Funktion), sofern diese vom Anrufer übermittelt wird.

Für den Modem-Betrieb (56k bzw. V.90 mit 56600 bps, ggf. Reduzierung durch Übertragungswege und Leitungen auf V.34+ Standard 33600 bps) wird empfohlen, den Port über den PCKonfigurator auf "Externbelegung spontan" einzustellen. Andernfalls ist es unbedingt erforderlich, das Modem auf Blindwahl zu konfigurieren, da die meisten Modems den Wählton einer Eumex 5000PC nicht erkennen. Die Blindwahl wird bei den Modems, die mit dem Hayes-Befehlssatz arbeiten, mit Hilfe der X0 ... X4 Parameter eingestellt.

E - 5Einleitung

Page 5

Piktogramme und Tasten

Die Bedienung jeder Funktion der Eumex 5000PC wird durch die Darstellung mit Piktogrammen anschaulich und einprägsam erläutert.

Piktogramme

Akustisches Anrufsignal (Tonruf)

Gespräch führen

Tasten

Hörer abnehmen

Rufnummern, Codenummern

(PIN) eingeben

Töne, die Sie im Hörer hören,

z.B. Quittungston

Rückfragetaste (Signaltaste,

Flashtaste) zur Rückfrage während eines Gesprächs

Zifferntasten zur Eingabe von Rufnummern, z.B. "9", oder Buchstaben "X" (Vanity-Wahl)

Hörer auflegen

Konferenz

Raumüberwachung per Telefon

Stern-Taste zum Einleiten be-

stimmter Funktionen (* - Prozeduren)

Raute-Taste zur Internwahl bei Externbelegung spontan mit intern, Abschluss einer Eingabe

E - 6 Einleitung

Page 6

Sicherheitshinweise

Installation

Das Gehäuse darf nicht geöffnet werden. Durch unbefugtes Öffnen des Gehäuses und unsachgemäße Reparaturen können Gefahren für die Benutzer entstehen und der Garantieanspruch erlischt.

An die Eumex 5000PC dürfen nur Geräte angeschlossen werden, die SELV-Spannung (Sicherheits-Kleinspannungs-Stromkreis) liefern und/oder der ETS 300 047 entsprechen. Der bestimmungsgemäße Gebrauch von zugelassenen Geräten erfüllt diese Vorschrift.

Lieferumfang

- 1 ISDN-TK-Anlage Eumex 5000PC

- 2 Dübel und Schrauben

- 2 Schraubklemmen 4-polig

- 1 ISDN-Anschlusskabel, Länge 3 m

- 1 PC-Anschlusskabel V.24, Länge 3 m

Standort wählen

Die Eumex 5000PC ist für den Betrieb auf dem

Tisch oder für die Montage an der Wand geeignet.

Beachten Sie bitte, dass die Gummifüße der Eumex 5000PC unter Umständen Spuren auf der Möbeloberfläche hinterlassen können.

Bei der Wahl des Standortes der Eumex 5000PC beachten Sie bitte die Längen der Anschlusskabel. Daraus ergeben sich die Abstände der Eumex 5000PC -

- zur Steckdose für das Steckernetzteil, max. 2 m

- zum PC - V.24 Schnittstelle: max. 3m, bzw. USB-

Schnittstelle: max. 3m

- zu den Endgeräten: abhängig von der Länge der

TAE- Anschlusskabel, bzw. Länge der Fernmeldeleitungen: max. 800 m bei 0,6 mm Aderdurchmesser.

Lassen Sie keine Flüssigkeit in das Innere der Eumex 5000PC eindringen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein könnten.

Während des Gewitters dürfen Sie die Eumex 5000PC nicht installieren und auch keine Leitungsverbindungen stecken oder lösen.

Die Eumex 5000PC ist nur für Anwendungen innerhalb eines Gebäudes vorgesehen. Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber stolpern kann.

- 1 PC-Anschlusskabel USB, Länge 3 m

- 1 230 V-Steckernetzgerät, Kabellänge 2 m

- 1 Bedienungsanleitung

- 3 Kurzbedienungsanleitungen

- 1 CD-ROM mit TK-Soft, Teledat RVS-COM und T-Online

Stellen Sie die Eumex 5000PC nur in einem trocke-

nen und nicht explosionsgefährdeten Raum auf.

- Umgebungstemperatur: 5°C bis 40°C

- Luftfeuchte: max. 70 % (nicht kondensierend)

Sie darf nicht aufgestellt werden:

- in der Nähe von Klimaanlagen, Heizkörpern

- an Orten mit direkter Sonneneinstrahlung

- in der Nähe von Hochfrequenzgeräten (z.B. Sender, Bestrahlungsgeräte oder ähnliche Geräte)

- im Freien

- auf oder in der Nähe von leicht entzündlichen Materialien (z.B. Vorhängen)

- in übermäßig staubhaltiger Umgebung

- an Orten, wo sie mit Flüssigkeiten bespritzt werden könnte.

Wandmontage

- Markieren Sie an der Wand zwei vertikale Bohrlöcher im Abstand von 125 mm.

- Achten Sie beim Anzeichnen der Bohrlöcher, dass sich an diesen Stellen keine verdeckt geführten Leitungen (Gas-, Wasser-, Stromleitungen, o.ä.) befinden

- Bohren Sie die zwei Bohrlöcher.

- Schlagen Sie die Dübel bündig zur Wand ein.

- Drehen Sie die zwei Schrauben so weit ein, bis der Schraubenkopf ca. 4 mm Abstand von der Wand hat.

- Hängen Sie die Eumex 5000PC auf die Schrauben und ziehen Sie die Eumex 5000PC an der Wand nach unten bis zum Anschlag.

Installation

I - 1

Page 7

Netzanschluss 230 V

Die Steckdose zum Anschluss an das 230 VNetz muss von einer konzessionierten Elektrofachkraft installiert worden sein, um Gefahren für Personen und Sachen auszuschließen. Sorgen Sie jederzeit für freien Zugang zur Steckdose. Dies ist nötig, weil die Eumex 5000PC keinen eigenen Netzschalter hat.

Telefonanlagen können durch Störimpulse aus der Stromversorgung, die von anderen elektrischen Geräten ausgehen, beeinträchtigt werden. Dies ist vor allem bei Fotokopierern, Laserdruckern, elektrischen Schreibmaschinen, Klimageräten, Heizlüftern, Staubsaugern und Kühlschränken möglich. Beachten Sie deshalb:

- Schließen Sie die Eumex 5000PC an einer Steckdose an, die möglichst weit von den Steckdosen für die oben genannten Geräte entfernt ist. Am besten wäre ein eigener Stromkreis für die Eumex 5000PC. Dann setzen eventuelle Kurzschlüsse anderer Geräte der Haustechnik die Eumex 5000PC nicht außer Betrieb.

- Zum Schutz gegen Überspannungen, wie sie bei Gewittern auftreten können, empfiehlt sich die Installation eines Überspannungsschutzes. Lassen Sie sich von Ihrem Elektroinstallateur oder der Telekom beraten.

- Achten Sie darauf, dass das Steckernetzteil immer festen und sicheren Halt in der Steckdose hat. Wackelige Steckernetzteile oder Steckdosen bedeuten stets Brandgefahr! Lassen Sie solche Gefahrenstellen unverzüglich durch einen Fachmann reparieren.

- Verwenden Sie nur Steckdosenverteiler, die ausreichend sicher sind. Davon ist nur auszugehen bei Verteilern, auf denen die Einhaltung der Sicherheitsnormen nach außen hin gekennzeichnet ist (z.B. durch das CE-Zeichen oder früher durch das “GS ”-Zeichen für geprüfte Sicherheit). Andernfalls können Störungen beim Betrieb der Eumex 5000PC auftreten, im Fehlerfall besteht sogar Brandgefahr.

Der Anschluss an das 230V-Hausstromnetz ist nur dann gefahrlos möglich, wenn Sie folgende Hinweise ganz genau beachten.

- Verlegen Sie das Netzkabel hinter dem Steckernetzteil so, dass niemand darüber stolpern kann!

- Sorgen Sie dafür, dass die Steckdose und das Steckernetzteil leicht erreichbar sind, um das Steckernetzteil bei Gefahr schnell aus der Steckdose ziehen zu können! Eine völlige Trennung vom Netz erreichen Sie nur, indem Sie das Steckernetzteil ziehen.

- Ziehen Sie niemals am Kabel des Steckernetzteils! Wenn Sie die Stromversorgung unterbrechen wollen, ziehen Sie stets nur am Steckernetzteil selbst!

- Verwenden Sie nur das mitgelieferte Steckernetzteil Modell No.: TST 533 238. Andere Steckernetzteile können zu Funktionsstörungen oder gar zur Gefahr von Stromschlägen oder Sachschäden führen.

Vorsicht! Auf keinen Fall dürfen Sie das Gerät in Betrieb nehmen oder weiter benutzen, wenn das Steckernetzteil beschädigt ist. Andernfalls besteht akute Lebensgefahr durch einen elektrischen Schlag.

Wenn das gesteckte Steckernetzteil beschädigt ist:

- Lösen Sie erst die Sicherung des Stromkreises aus, bevor Sie das Steckernetzteil ziehen.

- Das Steckernetzteil darf nicht repariert werden. Fordern Sie sich über die Telekom-Hotline ein neues Steckernetzteil an.

- Entfernen Sie niemals das mitgelieferte Steckernetzteil vom Anschlusskabel. Andernfalls kann Lebensgefahr durch elektrischen Schlag entstehen! Verwenden Sie eine geeignete Verlängerungsleitung aus dem Fachhandel, wenn Sie mit dem Steckernetzteil keine Steckdose erreichen.

Die Eumex 5000PC ist bei Ausfall der 230␣ V-Netzspannung ohne Funktion. Sie können nicht telefonieren. Alle Speicherinhalte (Programm- und Anwenderdaten) bleiben ohne Änderung erhalten. Alle Rückrufe werden gelöscht.

I - 2

Installation

Page 8

Anschlussschema der Eumex 5000PC

daten

PC/Daten

11 12 13 14

T-NetBox

Verbindungs-

B-Kanal 2

!"§==Eumex 5000PC=======

2 a/b 1 a/b

B-Kanal 1

4 a/b 3 a/b

T-ISDN

V.24

S0-Extern

USB

Installation

T-ISDNS0-ExternV.24Netzteil

T-ISDN

I - 3

Page 9

Hinweise zum ISDN-Anschluss (S0)

Für die Eumex 5000PC besteht eine allgemeine Anschalteerlaubnis an das Netz der Deutschen Telekom. Sie können die Eumex 5000PC daher unter folgenden Bedingungen selbst anschließen:

- Die Eumex 5000PC ist nur für den Euro-ISDNBasisanschluss vorgesehen. Schließen Sie die Eumex 5000PC auf keinen Fall an Leitungen oder Einrichtungen des analogen Netzes an. Schließen Sie die Eumex 5000PC auf keinen Fall an ISDN-Festverbindungen an. Andernfalls kann es zu Funktionsstörungen oder Schäden sowohl an der Eumex 5000PC als auch am Netz kommen.

- Der Euro-ISDN-Basisanschluß muss über ein Netzabschlussgerät (NTBA) der Deutschen Telekom verfügen. Es muss der Anschlusstyp Mehrgeräteanschluss vorhanden sein.

Anschließbare Endgeräte

An die Eumex 5000PC können Sie vier analoge Endgeräte anschließen. Sie können alle analogen Endgeräte anschließen, die Sie auch am öffentlichen Telekommunikationsnetz betreiben dürfen.

Mögliche analoge Endgeräte sind:

- Telefone (a/b-Telefone)

- Faxgeräte Gruppe 3

- Anrufbeantworter

- Modem 56k bzw. V.90 mit 56600 bps, ggf. Reduzierung der Übertragung durch Übertragungswege und Leitungen auf V.34+ Standard 33600 bps).

An analoge Telefone mit Anzeige der Rufnummer des Anrufers übermittelt die Eumex 5000PC die Rufnummer (CLIP-Funktion), sofern diese vom Anrufer übermittelt wird.

Am NTBA können Sie neben der Eumex 5000PC weitere ISDN-Geräte (z.B. ISDN-Telefone) betreiben. Um Ihnen den Anschluss weiterer Geräte zu erleichtern, finden Sie auf der Unterseite der Eumex 5000PC den Anschluss So-Extern. Es handelt sich dabei um den "durchgeschleiften" So-Bus vom NTBA:

Eumex

5000PC

weitere ISDN-

Endgeräte

-Bus

-Extern

NTBA

T-ISDNS

Am Anschluss So-Extern können Sie ein weiteres ISDN-Endgerät direkt anschließen oder eine ISDNSteckdosenleiste für mehrere Endgeräte benutzen. Eine Festinstallation sollte vom NTBA aus durch eine Elektrofachkraft erfolgen.

Zur optimalen Nutzung aller Funktionen, sollten die Endgeräte auf Tonwahl (MFV) eingestellt sein und über eine Flash-, * - und # -Taste verfügen. Die Eumex 5000PC erkennt im Auslieferungszustand eine Flashzeit von 50 - 600 ms.

Sie können auch Endgeräte mit Impulswahl (IWV) anschließen. Die Eumex 5000PC erkennt das Wahlverfahren selbständig. An einem Endgerät mit IWV wählen Sie nach dem Anschließen eine Ziffer größer 1. Hinweise zur Umstellung des Wahlverfahrens und der Flashzeit der Telefone entnehmen Sie bitte den Unterlagen der Telefone.

Sie können in die TAE-Buchsen TAE-Stecker mit Noder F-Codierung stecken.

Startklar in Sekunden

- Stecken Sie einen Westernstecker des ISDN-An-

schlusskabels in die mit "T-ISDN" bezeichnete Buchse der Eumex 5000PC, bis er hörbar einrastet.

- Stecken Sie den anderen Westernstecker des

ISDN-Anschlusskabels in den NTBA (NT) oder eine installierte ISDN-Dose.

- Stecken Sie die TAE-Stecker Ihrer Endgeräte in

die TAE-Buchsen 11, 12, 13, 14 der Eumex

I - 4

5000PC. Schieben Sie dazu den Deckel von den TAE-Buchsen weg und hängen Sie den Deckel aus. Im Auslieferungszustand sind die Anschlüsse 11 und 12 auf Telefon, Anschluss 13 auf Anrufbeantworter und Anschluss 14 auf Kombiport, z.B. für Fax eingestellt. Hängen Sie nun den Dekkel wieder ein und schließen das Fach.

- Stecken Sie den Westernstecker des Steckernetzteils in die mit

Installation

bezeichnete Buchse der

Page 10

Eumex 5000PC, bis er hörbar einrastet.

- Stecken Sie das Steckernetzteil in eine 230 VSteckdose. Die Leuchtdiode "T-ISDN" leuchtet.

- Sie können nun telefonieren. Nach Abheben des Hörers hören Sie den Externwählton und können jeden externen Teilnehmer anrufen.

- Bei einem Anruf auf einer Ihrer Rufnummern (MSN) klingeln die Endgeräte 11, 12, 13

Zur Eingabe Ihrer Mehrfachrufnummern (MSNs), Änderung der Rufzuordnung und Einstellung weiterer Funktionen lesen Sie weiter im Kapitel "Pro-

≠

grammierung".

Bedeutung der Leuchtdioden (LED)

Die Leuchtdioden an der Oberseite der Eumex 5000PC haben folgende Bedeutung:

T-ISDN

- ein: Die Verbindung vom NTBA zur Eumex

5000PC ist in Betrieb genommen worden.

- blinkt: Blinkt bis zur ersten Verbindung zum T-

ISDN.

B-Kanal 1

- ein: Der B-Kanal 1 ist belegt.

- aus: Der B-Kanal 1 ist frei.

B-Kanal 2

- ein: Der B-Kanal 2 ist belegt.

- aus: Der B-Kanal 2 ist frei.

T-NetBox

- ein: Eine Sprach- und/oder Faxnachricht ist in

Ihrer T-NetBox gespeichert.

- aus: Es sind keine Nachrichten gespeichert.

Mehrfachrufnummern schnell eingeben

Unkompliziert und schnell können Sie die Mehrfachrufnummern (MSN), unter denen Sie erreichbar sind, in die Eumex 5000PC eingeben. An jedem Anschluss geben Sie mit dieser Funktion die MSN ein und gleichzeitig ist das entsprechende Endgerät in der Rufzuordnung für diese MSN eingetragen.

Verbindungsdaten

- ein: 1 bis 39 Verbindungsdatensätze sind ge-

speichert.

- blinkt: 40 oder mehr Verbindungsdatensätze

sind gespeichert. Hinweis: ab 50 Datensätze werden die ältesten Daten überschrieben.

- aus: Es sind keine Verbindungsdatensätze ge-

speichert.

PC/Daten

- ein: Die USB-Schnittstelle zum angeschlossenen

PC ist betriebsbereit (CAPI-Treiber ist betriebsbereit).

- blinkt: Es findet eine Datenübertragung statt.

- aus: Die USB-Schnittstelle zum angeschlosse-

nen PC ist nicht betriebsbereit (CAPI-Treiber ist nicht betriebsbereit).

Beispiel: An den Anschlüssen 1, 2 und 3 geben Sie Ihre Telefonnummer ein (345678). Am Anschluss 4 die Rufnummer für Ihr Fax (345677). Damit erreichen Anrufer, die 345678 gewählt haben, Ihre Telefone und den Anrufbeantworter. Das Fax ist unter 345677 erreichbar. Mehr Informationen siehe Kapitel "Programmierung".

Programmiermodus starten:

h*PRO qª

(Anlagen-PIN)

PRO

h *MSNS M z # q ª

Hörer abnehmen

MSN Schnell speichern

Programmiermodus beenden:

MSN-

Kennzeichen

h*ENDqª

END

Installation

Mehrfachrufnummer (MSN) eingeben

Quittungston

Hörer auflegen

I - 5

Page 11

Endgeräte an separate TAE-Anschlussdosen anschließen

Möchten Sie Ihre Endgeräte an separate TAE-Anschlussdosen anschließen, finden Sie unter dem blauen Deckel das Anschlussfeld für die steckbaren Anschlussklemmen.

Ziehen Sie das Steckernetzgerät aus der 230 VNetzsteckdose, bevor Sie den Deckel des Anschlussfeldes entfernen und Arbeiten am Anschlussfeld durchführen. Setzen Sie den Deckel wieder auf, bevor Sie das Steckernetzgerät wie-

TAE-Buchsen oder über die steckbaren Anschlussklemmen anschließen! D.h. ist ein Endgerät direkt über eine TAE-Buchse angeschlossen, z.B. Anschluss 1, sollte kein zweites Endgerät über die Anschlussklemmen an dem gleichen Endgeräteanschluss, z.B. 1 a/b, angeschlossen werden.

Die Anschlüsse a und b der steckbaren Anschlussklemmen verbinden Sie mit den Anschlüssen 1 und 2 der separaten TAE-Anschlussdosen.

der in die Netzsteckdose stecken.

Zum Verbinden können Sie handelsübliche Fern-

Zum Öffnen des Anschlussfeldes greifen Sie an der Anschlussseite der Eumex 5000PC unter den blauen Deckel und ziehen den Deckel nach unten ab.

Die Belegung der Endgeräteanschlüsse ist im Anschlussfeld dargestellt.

Zur Sicherstellung einer einwandfreien Funktion der Eumex 5000PC und der angeschlossenen

meldeleitungen verwenden. Wir empfehlen: Fernmeldeleitungen J-Y (St) Y Leitungslänge zwischen Eumex 5000PC und Anschlussdosen: max. 800 Meter bei 0,6 mm Aderdurchmesser.

Zum Schließen des Anschlussfeldes setzen Sie den Deckel flach auf die Führungen. Schieben Sie den Deckel nach oben, bis er hörbar einrastet.

Endgeräte sollten Sie die Endgeräte entweder über

Computer an die Eumex 5000PC anschließen

USB-Schnittstelle: An die USB-Schnittstelle der Eumex 5000PC können Sie einen PC mit USBSchnittstelle anschließen. Die Eumex 5000PC verbindet den PC einfach und schnell mit dem ISDN. Der Einbau einer ISDN-Karte in den PC ist nicht erforderlich.

Nehmen Sie das USB-Anschlusskabel

und

stecken Sie das passende Ende in die USB-Buchse

der Eumex 5000PC. Das andere Ende

stecken Sie in den USB-Anschluss des PC.

V.24-Schnittstelle: Die V.24-Schnittstelle der Eumex 5000PC ist eine international genormte serielle Datenschnittstelle, wie sie auch bei PCs zu finden ist (COM-Port).

Nehmen Sie das V.24-Anschlusskabel und stecken Sie das passende Ende in die V.24-Buchse der Eumex 5000PC. Das andere Ende stecken Sie in einen freien seriellen Anschluss (COM-Port) Ihres Computers.

Für den Betrieb und die Konfiguration der Eumex 5000PC ist der Computer nicht notwendig. Der PC erleichtert jedoch die Anlagenprogrammierung. Außerdem steht Ihnen mit der Kommunikationssoftware ein leistungsfähiges und universelles Kommunikationsprogramm zur Verfügung.

Im Kapitel K "Kommunikation per PC" erfahren Sie, wie Sie die Kommunikationssoftware installieren.

I - 6

Installation

Page 12

Telefonieren

Mit Ihrer Eumex 5000PC können Sie kostenfreie Interngespräche zwischen den angeschlossenen Endgeräten und Externgespräche zu beliebigen Externteilnehmern führen.

Extern telefonieren

Für ein Externgespräch belegt die Eumex 5000PC einen der zwei B-Kanäle (Leitung) des ISDN-Anschlusses. Im Auslieferungszustand ist für jeden Anschluss die Externbelegung "spontan mit intern" eingestellt. D.h. nach Abheben des Hörers hören Sie sofort den Externwählton. Sie können die gewünschte Rufnummer sofort wählen.

Telefonieren - "Externbelegung spontan mit intern" (Auslieferungszustand)

Intern telefonieren

Die Internteilnehmer Ihrer Eumex 5000PC erreichen Sie kostenfrei über die Internrufnummern 11 (Anschluss 1), 12 (Anschluss 2), 13 (Anschluss 3) und 14 (Anschluss 4). Mit der Einstellung "Externbelegung spontan mit intern" erreichen Sie den Internteilnehmer mit der Vorwahl einer #.

Extern anrufen

hqzqtª

Hörer abnehmen Externwählton

Externrufnummer eingeben

Die spontane Externbelegung (Amtsholung) ist nur direkt nach Abnehmen des Hörers möglich. Wenn Sie in Rückfrage einen Externteilnehmer anrufen wollen, müssen Sie mit der "0" ein Amt (B-Kanal) holen.

Übermittlung Ihrer Rufnummer - Bei der Externbelegung wird die Ihnen zugeordnete Mehrfachrufnummer (MSN) der Eumex 5000PC an die ISDN-Vermittlungsstelle gesendet. Die Verbindungskosten werden dort unter dieser Rufnummer geführt. Diese Rufnummer wird auch ei-

Intern anrufen

hq#qzq t

Hörer abnehmen Externwählton

Raute-Taste drücken

Internwählton

Umstellung der Externbelegung

Sie können die "Externbelegung spontan mit intern" ausschalten und müssen dann zur Externbelegung die 0 wählen.

Freiton, Teilnehmer wird gerufen

Teilnehmer hebt ab, Gespräch führen

Gespräch beenden,

Hörer auflegen

nem angerufenen ISDN-Teilnehmer übermittelt, vorausgesetzt, die Übermittlung Ihrer Rufnummer ist freigegeben.

Wie Sie die Verbindungskosten unter einer anderen MSN abrechnen können, steht unten unter "Externbelegung mit bestimmter MSN".

Kombiport: Ein Endgerät an einem Anschluss, der als Kombiport eingestellt ist (im Auslieferungszustand Anschluss 4), sendet den Dienst Telefon.

Internrufnr. eingeben

Freiton, Teilnehmer wird gerufen

Teilnehmer hebt ab, Gespräch führen

Auswahl

Aus

Ein

Hörer auflegenQuittungstonHörer

h *EXT q ª

EXTernbelegung

abnehmen

spontan mit intern

B - 1Bedienung

Page 13

Eine weitere Variante der Externbelegung können Sie nur über den PC-Konfigurator einstellen.

Mit der "Externbelegung spontan" belegt die Eumex 5000PC schon beim Abheben des Hörers

Telefonieren - "Externbelegung spontan mit intern" aus

Extern telefo-

hq0 qz q t

nieren

Hörer abnehmen Internwählton

Externbelegung mit "0"

Externwählton

Externrufnr. eingeben

einen B-Kanal. Interngespräche und * - Prozeduren sind nicht möglich. Sie ist für Endgeräte, die nur Externverbindungen bedienen, z.B. Fax oder Modem geeignet.

Freiton, Teilnehmer wird gerufen

Teilnehmer hebt ab, Gespräch führen

Externbelegung am Kombiport - Nach Wahl der Kennziffer "

" am Kombiport (statt "0") belegt die Eumex 5000PC auch eine Leitung. Sie kennzeichnet die Verbindung aber mit dem Dienst Telefax. Bei der Belegung mit "0" ist die Kennzeichnung Dienst Telefon.

Übermittlung Ihrer Rufnummer - Bei der Externbelegung wird die Ihnen zugeordnete Mehrfachrufnummer (MSN) der Eumex 5000PC an die

Intern telefonieren

hqzqtª

Hörer abnehmen Internwählton

Internrufnummer eingeben

ISDN-Vermittlungsstelle gesendet. Die Verbindungskosten werden dort unter dieser Rufnummer geführt. Diese Rufnummer wird auch einem angerufenen ISDN-Teilnehmer übermittelt, vorausgesetzt, die Übermittlung Ihrer Rufnummer ist freigegeben.

Wie Sie die Verbindungskosten unter einer anderen MSN abrechnen können, steht unten unter "Externbelegung mit bestimmter MSN".

Freiton, Teilnehmer wird gerufen

Teilnehmer hebt ab, Gespräch führen

Gespräch beenden, Hörer auflegen

Externbelegung mit bestimmter MSN

Bei der Externwahl können Sie gezielt eine andere als die zugewiesene MSN auswählen. Sie errei-

chen damit eine Kostentrennung z.B. für privat und dienstliche Gespräche.

h*MSNM z # z t

Hörer abnehmen

MSN belegen

Eine Leitung reservieren

MSN

Kennzeichen

MSN eingeben

Eingabe abschliessen

Externrufnr. eingeben

Gespräch führen

Hören Sie nach der Externbelegung (z.B. mit "0") den Besetztton, dann sind beide Leitungen (B-Kanäle) besetzt. Die rote LED leuchtet. Reservieren

ruft Sie die Eumex 5000PC an. Nach Abnehmen des Hörers hören Sie den Externwählton und können die Externrufnummer eingeben.

Sie sich eine Leitung. Sobald eine Leitung frei ist,

h0q r*RESq ª

Hörer abnehmen

Externbelegung, z.B. "0", Besetztton. Keine Leitung frei

B - 2 Bedienung

REServieren einer Leitung

Hörer auflegenQuittungston

Page 14

Hinweise

Externberechtigung (Berechtigung) Hören Sie bei der Externbelegung mit "0" statt des Externwähltons den Fehlerton (Besetztton), ist für Ihr Telefon die Berechtigung "Keine" programmiert. Sie können nur ankommende Externgespräche annehmen.

Sperrbereich - Ist für Ihr Telefon der Sperrbereich der Eumex 5000PC programmiert, können Sie die Externrufnummern nicht wählen, die im Sperrbereich liegen. Sie hören den Fehlerton.

Intern anrufen - An Telefonen mit spontaner Externbelegung, die keine #-Taste (Raute-Taste) haben oder nicht unterstützen, ist keine Internwahl möglich.

Anrufe entgegennehmen

Durch verschiedene Rufrhythmen an Ihrem Telefon können Sie Intern- und Externrufe unterscheiden. Vorausgesetzt, Ihr Endgerät unterstützt die verschiedenen Rufrhythmen.

Wenn Ihr Telefon klingelt und Sie den Hörer abnehmen, sind Sie mit dem Anrufer verbunden. Durch Auflegen des Hörers können Sie jederzeit das Gespräch beenden.

MFV-Nachwahl ist bei allen bestehenden Internund Externverbindungen möglich Sie können Ziffern und Zeichen (1...0, * und #) nachwählen.

Leitung reservieren- Die Eumex 5000PC ruft Sie 60 Sekunden lang, wenn die reservierte Leitung frei ist. Die Reservierung wird nach einer Minute gelöscht, wenn keine Verbindung zustande gekommen ist.

An Telefonen, die keine *-Taste (Stern-Taste) haben oder nicht unterstützen, müssen Sie statt der

-Taste die Ziffern

Anklopfen - Während Sie telefonieren erhalten Sie einen Anruf. Es wird angeklopft. Sie hören einmal oder mehrmals den Anklopfton. Sie können den Anruf annehmen und zwischen beiden Gesprächen makeln (siehe "Rückfrage / Makeln"). Das Anklopfen können Sie abweisen. Weisen Sie den anklopfenden Anrufer ab, hört der Anrufer den Besetztton, wenn nur Ihr Telefon gerufen wird. Werden mehrere Telefone gerufen (siehe Rufzuordnung), wird nur der Anklopfton abgeschaltet.

drücken.

Sie werden angerufen

aht

Ihr Telefon klingelt Hörer abnehmen Gespräch führen

Es wird angeklopft - Anruf annehmen (1. Variante)

tqª a h t

Sie führen ein Gespräch und hören den Anklopfton

Es wird angeklopft - Anruf annehmen (2. Variante)

Hörer auflegen

Automatischer Anruf vom Anklopfenden

Hörer abnehmen

Gespräch führen

tqr 0 t

Sie führen ein Gespräch und hören den Anklopfton

Rückfrage, Gespräch wird gehalten

Anruf annehmen

Gespräch führen

B - 3Bedienung

Page 15

Anklopfen abweisen

tqr*ABWt

Sie führen ein Gespräch und hören den Anklopfton

Hinweise

Den Anklopfton hören beide Gesprächspartner. Sie hören beim Heranholen eines Anklopfenden den Fehlerton, wenn beim internen Anklopfen der andere Gesprächspartner gemeint ist.

Rückfrage, Gespräch wird gehalten

ABWeisen des An-

klopfenden

Zurück zum gehaltenen Teilnehmer:

- zum Externteilnehmer mit

- zum Internteilnehmer mit r + Internrufnr.

Gespräch weiterführen

Anklopfschutz

Wenn Sie nicht wollen, dass Internteilnehmer oder Externteilnehmer bei Ihnen anklopfen, schalten Sie

Auswahl

Aus

Ein

h*ANK q ª

Hörer abnehmen

ANKlopfschutz

für Ihr Telefon den Anklopfschutz ein. Auslieferungszustand: Anklopfschutz aus

Hörer auflegenQuittungston

B - 4 Bedienung

Page 16

Übergabe eines Gesprächs

Ein Externgespräch können Sie an einen anderen Internteilnehmer oder Externteilnehmer übergeben. Bei der internen Übergabe sind zwei Arten möglich.

Übergabe intern mit Ankündigung

Sie rufen den Internteilnehmer in Rückfrage an, kündigen das Gespräch an und legen den Hörer auf. Damit haben Sie das Gespräch übergeben.

Übergabe intern ohne Ankündigung

Sie rufen den Internteilnehmer in Rückfrage an und legen den Hörer auf, ohne mit dem Intern-

teilnehmer zu sprechen. Der Internteilnehmer erhält einen Anruf. Nimmt er den Hörer ab, dann ist er mit dem Teilnehmer verbunden.

Bei der Übergabe extern (ECT) ist nur die Übergabe mit Ankündigung möglich. Sie rufen den Externteilnehmer in Rückfrage an und kündigen das andere Externgespräch an. Mit der Wahl der Kennziffer übergeben Sie das Gespräch. Voraussetzung für die Übergabe extern ist, dass der ISDN-Dienst ECT in der ISDN-Vermittlungsstelle verfügbar ist.

Übergabe intern mit Ankündigung

tr z tª

Externgespräch führen

Übergabe intern ohne Ankündigung

Rückfrage, Externgespräch wird gehalten

Internrufnummer eingeben

Externgespräch ankündigen

Externgespräch übergeben

tr z ª

Externgespräch führen

Übergabe extern

Rückfrage, Externgespräch wird gehalten

Internrufnummer eingeben

Externgespräch übergeben

tr 0z tp

1. Externgespräch führen

Rückfrage,1. Externgespräch wird gehalten

Leitung belegen

Externrufnummer eingeben

r*UEBª

gespräch wird gehalten

UEBergabe des

Externgesprächs

Hinweise

Bei der Übergabe extern müssen Sie die Leitung immer mit der "0" belegen. Auch dann, wenn am Telefon die "Externbelegung spontan mit intern" eingeschaltet ist.

Für das nach extern übergebene Gespräch tragen Sie die Gesprächskosten.

Übergabe intern mit Ankündigung

Meldet sich der Internteilnehmer nicht oder ist er besetzt, sind Sie nach

wieder mit dem Externteilnehmer verbunden. Sie können ihn gegebenenfalls zu einem anderen Internteilnehmer übergeben.

Hörer auflegenRückfrage, 2. Extern-

Während der Rückfrage hört der gehaltene Externteilnehmer eine Melodie, wenn "Music-on-Hold" (MoH) intern eingeschaltet ist.

Nach einer Übergabe intern ohne Ankündigung erhalten Sie nach 45 Sekunden einen Wiederan- ruf, wenn der Internteilnehmer innerhalb dieser Zeit das übergebene Gespräch nicht angenommen hat. Sie erhalten sofort einen Wiederanruf, wenn der Internteilnehmer besetzt ist. Nehmen Sie den Wiederanruf an, sind Sie wieder mit dem Externteilnehmer verbunden. Nehmen Sie den Wiederanruf nicht an, bricht nach 60 Sekunden der Ruf ab.

2. Externgespräch führen

B - 5Bedienung

Page 17

Automatische Wahl - Verbindung ohne Wahl

Für einen Notfall können Sie an Ihrem Telefon die "Automatische Wahl" einschalten. Wenn Sie den Hörer abnehmen und danach keine Taste drücken, wählt die Eumex 5000PC nach 10 Sekunden automatisch eine gespeicherte Extern-

Automatische Wahl ein-/ausschalten

Auswahl

P R O

Auswahl

Aus

Ein

Eingeben

Löschen

h*AUT q ª

Hörer abnehmen

Automatische Wahl - Rufnummer eingeben / löschen

Programmiermodus starten:

AUTomatische Wahl

h*PRO qª

h*AUT q ª

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

AUTomatische Wahl

rufnummer. Bis dahin können Sie jede Rufnummer normal wählen. Die automatische Wahl wird nicht ausgeführt.

Auslieferungszustand: Automatische Wahl aus

Hörer auflegenQuittungston

(Anlagen-PIN)

Extern

Kennzeichen

Externrufnummer (Ziel)

max. 24-stellig

Q-Ton

Hörer auflegen

h*ENDqª

E N D

Hinweise

Überprüfen Sie nach dem Programmieren der Externrufnummer die automatische Wahl. Automatische Wahl einschalten, Hörer abnehmen, Wahl der Externrufnummer abwarten und richtige Verbindung kontrollieren.

Ist der gerufene Teilnehmer besetzt, versucht die Eumex 5000PC alle 10 Sekunden erneut die Externrufnummer zu wählen. Nach 12 Versuchen bricht sie die automatische Wahl ab.

B - 6 Bedienung

Hören Sie beim Einschalten der "Automatischen Wahl" den Fehlerton, ist keine Rufnummer programmiert.

Ist die "Automatische Wahl" eingeschaltet, hören Sie nach Abnehmen des Hörers den Sonderwählton.

Page 18

Busy on Busy - Besetztton bei Besetzt

Solange einer der beiden B-Kanäle Ihres ISDN-Anschlusses frei ist, erhält ein Anrufer keinen Besetztton. Sie hören in Ihrem laufenden Gespräch den Anklopfton, ggf. klingeln andere Telefone. Die Funktion "Busy on Busy - Besetztton bei Besetzt" verhindert dies. Der Anrufer hört den Besetztton sofern ein Teilnehmer der Rufzuordnung besetzt

Auswahl

Aus

Ein

h*BUS q ª

Hörer abnehmen

Hinweise

Ein ISDN-Endgerät, das parallel zur Eumex 5000PC am Mehrgeräteanschluss angeschlossen ist und dem eine gleiche Mehrfachrufnummer (MSN) wie der Eumex 5000PC zugeordnet ist, wird

BUSy on Busy

ist. Er weiß damit, dass Sie da sind, aber gerade telefonieren. "Busy on Busy" - können Sie für jede Mehrfachrufnummer (MSN) Ihrer Eumex 5000PC ein- oder ausschalten.

Auslieferungszustand: aus für alle MSN

Auswahl: Busy-on-Busy ein/aus

für einzelne MSN für Alle MSNs Ihrer Eumex 5000PC

MSN eingeben, für die Busy

on Busy ein-/ausgeschaltet werden soll.

immer gerufen. Unabhängig davon, ob für diese MSN - "Besetztton bei Besetzt" in der Eumex 5000PC ein- oder ausgeschaltet ist. Der Anrufer hört den Freiton.

Q-Ton

Hörer auflegen

Fangen - Identifizieren böswilliger Anrufer

Das Leistungsmerkmal "Identifizieren böswilliger Anrufer" können Sie nur nach besonderem Auftrag bei Ihrem Netzbetreiber nutzen, sofern er es bereitstellen kann.

Die ISDN-Vermittlungsstelle speichert die Rufnummer des Anrufers, Ihre Rufnummer, das Datum und die Uhrzeit des Anrufs. Sie können den Anrufer feststellen lassen, während eines Gesprächs oder nachdem der Anrufer aufgelegt hat.

tr*FANqª

Externgespräch führen

Hinweise

Nach dem Quittungston können Sie das Gespräch mit dem Anrufer fortsetzen.

Bis Sie das Gespräch mit dem Anrufer fortsetzen oder abbrechen, hört der Anrufer eine Melodie, wenn in der Eumex 5000PC "Music-on-Hold" (MoH) eingeschaltet ist.

Rückfrage

FANgen

Hörer auflegenQuittungston

Sie hören den Fehlerton:

- wenn das Identifizieren böswilliger Anrufer nicht möglich ist. Nach spräch mit dem Anrufer fortsetzen.

- wenn der Anrufer von der Vermittlungsstelle nicht mehr festgestellt werden konnte.

können Sie das Ge-

B - 7Bedienung

Page 19

Fernsteuerung (Schaltbox)

Einige Funktionen der Eumex 5000PC können Sie von unterwegs, durch einen Telefonanruf, fernsteuern.

Fernsteuerbar sind die Funktionen:

- Freischalten der Eumex 5000PC für die Fernwartung und Fernkonfigurierung Ihrer Eumex 5000PC

- Zeitlimit (Zeitkonto) für einen Internteilnehmer der Eumex 5000PC festlegen

- Nachtschaltung ein-, ausschalten

- Raumüberwachung ausführen

- Timer ein-, ausschalten

- Umleitungen ein-,ausschalten

- Weiterschaltung intern ein-, ausschalten

Bedienungsschritte zur Fernsteuerung:

- Rufen Sie die Schaltbox Ihrer Eumex 5000PC über die Mehrfachrufnummer (MSN) der Schaltbox an. Nach 2-3 Rufen hören Sie 5 Sekunden lang die interne Wartemusik (MoH) Ihrer Eumex 5000PC.

- Warten Sie das Ende der Wartemusik ab.

- Geben Sie innerhalb von 15 Sekunden den Box-PIN der Schaltbox als MFV-Zeichen mit einem MFV-Handsender oder MFV-Telefon ein, sonst trennt die Eumex 5000PC die Verbindung. Bei korrekter Box-PIN hören Sie wieder 5 Sekunden lang die interne Wartemusik.

- Warten Sie das Ende der Wartemusik ab.

- Sie haben die Fernsteuerung durch die Schaltbox vorbereitet. Geben Sie jetzt die *-Prozedur der gewünschten Funktion ein. Genau so, wie Sie diese Funktion von einem internen Telefon Ihrer Eumex 5000PC eingeben.

hz qq z qp

Hörer abnehmen

-Prozedur

der gewünschten Funktion eingeben. Beispiel: Nachtschaltung

Mehrfachrufnummer der Schaltbox eingeben

*NAC q ª

NAChtschaltung

Freiton 2 bis 3 Rufe

Auswahl

5 s interne Music-onHold (MoH) abwarten!

Aus

Ein

Auswahl: ein/aus für...

MSN Kennzeichen und MSN eingeben Alle MSNs Ihrer Eumex 5000PC

Box-PIN der Schaltbox innerhalb 15 s als MFV-Zeichen eingeben

gewünschte MSN eingeben

lle MSNs

5 s interne MoH abwarten, bei korrekter Box-PIN

Hörer

Q - Ton

auflegen

Hinweise

Mit dem Quittungston (Q-Ton) am Ende der * Prozedur ist die eingegebene Funktion aktiv. Sie können ggf. die nächste * -Prozedur eingeben. Mit Auflegen des Hörers trennen Sie Ihre Verbindung zur Schaltbox.

B - 8 Bedienung

Nach jeder Falscheingabe der Box-PIN trennt die Eumex 5000PC die Verbindung. Nach drei Fehlversuchen ist die Schaltbox für min. 30 Minuten gesperrt.

Page 20

Follow me (Umleitung von)

Sie können alle Anrufe anderer Telefone, die vielleicht nicht besetzt sind, zu Ihrem Telefon umleiten.

Auswahl

Aus

Ein

h*FOL I z q ª

Hörer abnehmen

Hinweise

- Anrufe können nur einmal umgeleitet werden.

- Rückrufe werden nicht umgeleitet.

- Eine "Umleitung von" einem anrufgeschützten Telefon zu Ihrem Telefon ist möglich.

FOLlow me

Am umgeleiteten Telefon können Sie weiterhin wie gewohnt telefonieren. Nach Abheben des Hörers erinnert der Sonderwählton an die eingeschaltete Umleitung.

Intern

Kennzeichen

Internrufnummer eingeben, von der Sie Rufe umleiten wollen

- Sobald zu Ihnen eine Umleitung eingerichtet ist, können Sie Ihre Internrufnummer nicht mehr umleiten.

Hörer auflegenQ-Ton

Heranholen von Rufen

Ein anderes Telefon klingelt. Sie können sich den Ruf an Ihrem Telefon heranholen. Hat der Anrufbeantworter einen Externruf ange-

Heranholen eines Externrufes

ah*HOEt

nommen, können Sie das Externgespräch an Ihrem Telefon übernehmen.

Externruf an einem anderen Telefon

Hinweise

Kurzbefehl - statt Externrufes) können Sie den Kurzbefehl

(Auslieferungszustand) wählen (siehe "Kurzbefehle programmieren").

Heranholen eines Internrufes

Hörer an Ihrem Telefon abnehmen

*HOE

HOE, HeranhOlen ei-

nes Externrufes

(Heranholen eines

Gespräch führen

ah*HOIIzt

Internruf an einem anderen Telefon

Hörer an Ihrem Telefon abnehmen

HOI, HeranhOlen ei-

nes Internrufes

Internrufnummer des ande-

ren Telefons eingeben

Gespräch führen

B - 9Bedienung

Page 21

Gespräch vom Anrufbeantworter übernehmen

th#zt

Anrufbeantworter hat Externruf angenommen

Hörer an Ihrem Telefon abnehmen

Internrufnummer des Anrufbeantworters eingeben

Externgespräch führen

Hinweise

Um ein Gespräch vom Anrufbeantworter überneh-

Anrufbeantworter programmiert sein.

men zu können, muss der Endgeräteanschluss als

Keypad-Funktion

Mit der Keypad-Funktion können Sie von einem analogen Telefon verschiedene Funktionen in der ISDN-Vermittlungsstelle (Vst) schalten. Fragen Sie beim T-Service nach und lassen Sie sich die entsprechenden Kennziffern geben.

h0 z qª

Hörer abnehmen

Externbelegung mit "0"

Kennziffern eingeben, beginnend mit * oder # , zum Ein-oder Ausschalten eines Leistungsmerkmals in der Vst

Ist die "Externbelegung spontan mit intern" an Ihrem Telefon eingeschaltet, können Sie die KeypadFunktion nicht nutzen. Schalten Sie die "Externbelegung spontan mit intern" vorher aus (siehe "Telefonieren - Umstellung der Externbelegung").

Quittungston Hörer auflegen

Konferenz

In einer Konferenz telefonieren Sie mit zwei Teilnehmern gleichzeitig. Jeder hört, was gesprochen wird. Sie können als Konferenzleiter:

- eine Dreierkonferenz mit Internteilnehmern führen oder

- eine Dreierkonferenz mit einem Externteilnehmer und einem Internteilnehmer führen oder

- eine Dreierkonferenz mit zwei Externteilnehmern führen. Dabei werden beide Leitungen belegt.

Dreierkonferenz intern

t rzt r*KONqk

Sie führen ein Interngespräch

Dreierkonferenz intern/extern

Rückfrage, Internrufnummer eingeben

Rückfragegespräch

Rückfrage

KONferenz

Quittungston Konferenz mit drei Teilnehmern

tr0ztr*KONqk

Sie führen ein Interngespräch oder Externgespräch

B - 10 Bedienung

Rückfrage, "0" und Externrufnummer oder Internrufnummer eingeben

Rückfragegespräch

Rückfrage

KONferenz

Quittungston Konferenz mit zwei Intern- und einem Externteilnehmer

Page 22

Hinweise

Ein Externanruf wird der Konferenz mit dem externen Anklopfton signalisiert, wenn der gerufene Teilnehmer in der Konferenz ist. Der Konferenzleiter kann den Externruf bei freier Leitung (B-Kanal) mit Während des Externgesprächs ist der Konferenzleiter nicht mehr in der Konferenz. Er kann sich mit

wieder in die Konferenz schalten, wenn der

Externteilnehmer den Hörer aufgelegt hat.

r*HOE

heranholen.

Legt ein Teilnehmer den Hörer auf, ist er aus der Konferenz herausgeschaltet. Er kann nur durch den Konferenzleiter in Rückfrage angerufen und

r*KON

mit werden.

Die Konferenz ist beendet, wenn der Konferenzleiter den Hörer auflegt.

in die Konferenz zurückgeholt

Nachtschaltung

In der Rufzuordnung der Eumex 5000PC ist festgelegt, welche Endgeräte, unter welcher Mehrfachrufnummer gerufen werden. Durch die Nachtschaltung und die Tagschaltung sind für jede Mehrfachrufnummer (MSN) Ihrer Eumex 5000PC zwei unterschiedliche Rufzuordnungen möglich.

Sie können die Nachtschaltung jederzeit, von jedem internen oder externen Telefon aus, für jede Mehrfachrufnummer Ihrer Eumex 5000PC einzeln

Auswahl

Aus

Ein

h*NAC qª

Hörer abnehmen

NAChtschaltung

ein- oder ausschalten. Von unterwegs schalten Sie die Nachtschaltung, indem Sie die Schaltbox der Eumex 5000PC über die eigens der Schaltbox zugeordneten Mehrfachrufnummer (MSN) anwählen. Lesen Sie hierzu das Kapitel "Fernsteuerung (Schaltbox)". Nach dem Ausschalten der Nachtschaltung ist die Tagschaltung eingeschaltet.

Auslieferungszustand: Für alle MSN - Nachtschaltung aus

Auswahl: ein/aus für...

MSN Kennzeichen und MSN eingeben Alle MSNs Ihrer Eumex 5000PC

gewünschte MSN ein-

geben

Alle MSNs

Q - Ton

Hörer auflegen

B - 11Bedienung

Page 23

Parken eines Externgesprächs

Sie haben zwei Möglichkeiten ein Externgespräch zu parken:

- das Gespräch an einem anderen Telefon der Telefonanlage wiederaufnehmen wollen.

- Parken in der Telefonanlage. Während des Parkens bleibt die Leitung (B-Kanal) belegt.

- Parken (Umstecken am Bus) in der ISDN-Vermittlungsstelle. Beim Parken in der Vermittlungsstelle wird die Leitung (B-Kanal) frei. Dieses ISDN-Leistungsmerkmal können Sie nur nutzen,

Jeder Internteilnehmer kann das Externgespräch wiederaufnehmen (entparken). Sind in der Telefonanlage zwei Externgespräche geparkt, wird beim Entparken vorrangig das 1. Externgespräch zu-

rückgeholt. wenn es Ihnen Ihr Netzbetreiber zur Verfügung stellt.

Wird das geparkte Externgespräch nicht innerhalb

von 4 Minuten zurückgeholt, erhalten Sie einen

Parken in der Telefonanlage

Wiederanruf.

Sie können ein Externgespräch kurzzeitig unterbrechen, in der Telefonanlage parken, weil Sie z.B.

- Ihren Platz kurz verlassen müssen,

Für das geparkte Externgespräch entstehen

Verbindungskosten.

Externgespräch in der Telefonanlage parken

tr*PARqª

Sie führen ein Externgespräch

Externgespräch wiederaufnehmen (entparken)

Rückfrage

PARken

Quittungston Hörer auflegen. Das Ge-

spräch ist geparkt.

h*PARt

Hörer abnehmen

PARken

Das Gespräch ist entparkt, Externgespräch weiterführen

Parken (Umstecken am Bus) in der ISDN-Vermittlungsstelle

Sie können ein Externgespräch kurzzeitig unterbrechen, in der ISDN-Vermittlungsstelle parken, weil Sie z.B.

- das Gespräch an einem anderen ISDN-Telefon am Mehrgeräteanschluss (Bus) weiterführen wollen,

- ein Gespräch am ISDN-Telefon am Mehrgeräteanschluss angenommen haben und das Gespräch an einem analogen Telefon der Eumex 5000PC wiederaufnehmen wollen.

Beim Parken in der Vermittlungsstelle wird die Leitung (B-Kanal) frei.

Ein geparktes Gespräch müssen Sie innerhalb von 3 Minuten wiederaufnehmen. Nach 3 Minuten trennt die ISDN-Vermittlungsstelle das geparkte Gespräch.

Da an Ihrem ISDN-Anschluss mehrere Gespräche geparkt sein können, müssen Sie jedes geparkte Gespräch mit einer "Verbindungskennung" kennzeichnen.

Wie Sie ein Gespräch mit einem ISDN-Telefon parken und wiederaufnehmen, entnehmen Sie bitte der entsprechenden Bedienungsanleitung.

Externgespräch in der ISDN-Vermittlungsstelle parken

t r * I E I Iz q ª

Externgespräch führen

B - 12 Bedienung

Rückfrage

IEI für ISDN EInparken

Index

Kennzeichen

Index (00 bis 99) zur Verbindungskennung eingeben

Q-Ton Hörer auf-

legen

Page 24

Externgespräch wiederaufnehmen (entparken)

h*IAUIz t

Hörer abnehmen

IAU für ISDN AUsparken

Index

Kennzeichen

Index (00 bis 99) zur Verbindungskennung eingeben

Das Gespräch ist entparkt, Externgespräch weiterführen

Hinweise

An ISDN-Endgeräten am externen Mehrgeräteanschluss, muss ggf. zum Parken eine einstellige Verbindungskennung 0 bis 9 eingegeben werden. Wollen Sie das Gespräch an einem Telefon der Eumex 5000PC wiederaufnehmen, müssen Sie der Verbindungskennung eine "0" voranstellen, also

bis

eingeben.

Hören Sie den Fehlerton beim Parken eines Externgesprächs, ist unter der eingegebenen Verbindungskennung bereits ein Externgespräch geparkt. Nach

sind Sie wieder mit dem Ex-

ternteilnehmer verbunden. Hören Sie den Fehlerton bei der Wiederaufnahme,

ist kein Externgespräch unter der eingegebenen Verbindungskennung geparkt.

Für das geparkte Externgespräch entstehen Verbindungskosten.

B - 13Bedienung

Page 25

Raumüberwachung

Jedes analoge Telefon der Eumex 5000PC können Sie zur akustischen Überwachung des Raumes nutzen, in dem es steht. Zum Beispiel zur Babyüberwachung. Sie rufen das wachende Telefon von einem anderen internen oder externen Telefon an und hören in den Raum hinein.

Raumüberwachung vorbereiten

Von unterwegs führen Sie die Raumüberwachung durch, indem Sie die Schaltbox der Eumex 5000PC über die eigens der Schaltbox zugeordneten Mehrfachrufnummer (MSN) anwählen. Lesen Sie hierzu das Kapitel "Fernsteuerung (Schaltbox)".

Die Raumüberwachung müssen Sie an dem dafür vorgesehenen Telefon vorbereiten.

h*RAUqt

Hörer in dem zu überwachenden Raum abnehmen

Raumüberwachung von einem Internteilnehmer

RAUmüberwachung

einleiten

Quittungston

Hörer neben dem wachenden Telefon ablegen

hz ®

Hörer abnehmen In den Raum hinein-

Raumüberwachung aufheben

Internrufnummer des wachenden Telefons eingeben

hören

Hörer im überwachten Raum auflegen

Hinweise

Als wachendes Telefon können Sie auch ein Telefon im Freisprechmodus verwenden.

Hören Sie nach dem Anwählen des wachenden Telefons den Besetztton, wird der Raum bereits von einem anderen Anrufer überwacht.

B - 14 Bedienung

Beachten Sie bitte beim Überwachen, wenn Sie sprechen, sind Sie auch im überwachten Raum zu hören.

Page 26

Rückfrage / Makeln

Sie können Ihr Telefongespräch unterbrechen und zwischendurch ein Rückfragegespräch mit einem zweiten Teilnehmer führen.

Ihr 1. Gespräch wird gehalten. Anschließend schalten Sie zum ersten Telefongespräch zurück. Ein gehaltener Externteilnehmer hört eine Melodie, wenn "Music-on-Hold" (MoH) eingeschaltet ist.

Rückfrage intern/Makeln

tr z t r p

1. Gespräch führen

ztp

zurück zum 1. Gespräch

Rückfrage

1. Gespräch wird gehalten

mit "0" zum Externgespräch oder mit Internrufnr. zum Interngespräch

Rückfrage extern/Makeln

Internrufnummer eingeben

1. Gespräch fortsetzen

Rückfragegespräch führen

usw.

Rückfragegespräch und 1. Gespräch werden gehalten

tr 0zt r p

1. Gespräch führen

ztp

zurück zum 1. Gespräch

Rückfrage im Raum (Stummschaltung)

Rückfrage

1. Gespräch wird gehalten

mit "0" zum Externgespräch oder mit Internrufnr. zum Interngespräch

"0" und Extern-

rufnummer eingeben

1. Gespräch fortsetzen

Rückfragegespräch führen

usw.

Rückfragegespräch und 1. Gespräch werden gehalten

Sie können Ihr Telefongespräch unterbrechen und zwischendurch mit jemand anderem im Raum

sprechen, ohne dass Ihr Telefonpartner mithören kann.

tr rª

Intern- oder Externgespräch

Verbindung wird gehalten, Sie können sprechen, ohne dass der Telefonpartner mithören kann

Hinweise

Bei der Rückfrage extern/Makeln müssen Sie die Leitung immer mit der "0" belegen. Auch dann, wenn am Telefon die Externbelegung "spontan mit intern" eingestellt ist.

Wenn Sie während einer Rückfrage den Hörer auflegen:

- übergeben Sie ein gehaltenes Externgespräch an den Internteilnehmer, zu dem Sie in Rückfrage waren,

Telefongespräch fortsetzen

- erhalten Sie sofort einen Wiederanruf, wenn noch ein Gespräch gehalten wird.

Die Verbindungskosten für das Externgespräch entstehen auch, während Sie das Gespräch halten.

Hörer auflegen

B - 15Bedienung

Page 27

Rückruf

Der Teilnehmer, den Sie erreichen wollen, ist besetzt. Damit Sie nicht ständig erneut anrufen müssen, aktivieren Sie einen Rückruf. Sobald er auflegt, erhalten Sie den Rückruf. Ihr Telefon klingelt. Sie heben nur den Hörer ab, der Teilnehmer wird dann automatisch angerufen.

Rückruf bei Besetzt von einem Externteilnehmer ist nur möglich, wenn Ihr Netzbetreiber das ISDNLeistungsmerkmal unterstützt.

Sobald der Teilnehmer wieder frei ist, erhalten Sie den automatischen Rückruf.

hzqr*RUEq ª

Hörer abnehmen

Teilnehmer anwählen

Besetztton

Hinweise

Rückruf intern - Sie können nacheinander mehrere Rückrufe einleiten (von jedem Internteilnehmer). Sie können keinen Rückruf einleiten von einem Internteilnehmer,

- von dem bereits ein anderer Teilnehmer einen Rückruf erwartet,

- der an seinem Telefon den Anrufschutz eingeschaltet hat,

- dessen Anschluss auf den Endgerätetyp Anrufbeantworter, Telefax, Modem oder Kombigerät eingestellt ist.s

Rückruf von einem Internteilnehmer:

- Wenn Sie nicht abheben, wird der Rückruf nach 60 Sekunden abgebrochen.

- Ein Rückruf wird gelöscht, wenn das Rückrufgespräch zustande gekommen ist.

Rückfrage

RUEckruf intern /Rückruf

bei Besetzt

Quittungston

Hörer auflegen. Der Rückruf ist eingeleitet

An einem Kombigerät (Telefon/Fax) können Sie das Leistungsmerkmal "Rückruf" nicht nutzen.

Rückruf bei Besetzt extern

- Hören Sie den Fehlerton, dann ist von Ihrem gewünschten Teilnehmer kein Rückruf möglich. Das ISDN-Leistungsmerkmal "Rückruf bei Besetzt" ist z.B. in den Vermittlungsstellen nicht verfügbar.

- Sollten Sie beim Rückruf nicht erreichbar sein, wird der Rückruf nach 20 Sekunden abgebrochen und gelöscht. Rückruf ggf. erneut einleiten.

- Ein Rückruf wird gelöscht, wenn das Rückrufgespräch zustande gekommen ist oder nicht innerhalb 45 Minuten zustande gekommen ist.

Rückruf allgemein: Sie haben einen Rückruf aktiviert:

- Wenn an Ihrem Telefon der Anrufschutz eingeschaltet ist, wird der Anrufschutz vorübergehend aufgehoben.

- Wenn an Ihrem Telefon eine Rufumleitung eingerichtet ist, wird der Rückruf nicht umgeleitet.

Bei Stromausfall: Eingeleitete Rückrufe werden gelöscht.

B - 16 Bedienung

Page 28

Ruhe vor dem Telefon (Anrufschutz)

Sie möchten nicht durch Anrufe gestört werden und schalten an Ihrem Telefon den Tonruf aus. Sie können weiterhin wie gewohnt telefonieren. Nach

Aus (Ruhe aus)

h *RUH q ª

Hörer abnehmen

RUHe

Komplett (alle Anrufe)

nur von Externanrufe

nur von Internanrufe

Auswahl

Abnehmen des Hörers erinnert Sie der Sonderwählton an den ausgeschalteten Tonruf. Auslieferungszustand: Ruhe aus

Quittungston

Hörer auflegen

Schloss (Wahlsperre) - Direktruf (Babyruf)

Schloss - Sie können Ihr Telefon vor unbefugter Benutzung sichern, indem Sie Ihr Telefon abschließen. Ist Ihr Telefon abgeschlossen, können Sie:

- Internteilnehmer nur über # und Internrufnummer anrufen

- alle ankommende Gespräche annehmen und ggf. intern weitervermitteln.

- extern nur die gespeicherte Direktrufnummer (Babyrufnummer) und die gespeicherte Rufnummer der automatischen Wahl wählen. Die automatische Wahl müssen Sie vor dem Abschließen des Telefons einschalten.

Telefon-PIN - Das Aufschließen des Schlosses können Sie durch Eingeben Ihrer 4-stelligen PIN

(Persönliche Identifikationsnummer) für Ihr Telefon schützen. Hören Sie beim Aufschließen den Besetztton, müssen Sie nach eingeben. Hören Sie den kurzen Quittungston, ist keine PIN (Auslieferungszustand) für Ihr Telefon festgelegt. Falls Sie die PIN vergessen haben, müssen Sie sich an Ihren Fachhändler wenden. Nur er kann die PIN zurücksetzen.

Direktruf (Babyruf) - Das Telefon ist abgeschlossen. Nach Abnehmen des Hörers und Drücken einer beliebigen Taste, außer der * - und # - Taste, wird automatisch die gespeicherte Direktrufnummer gewählt. Ideal für Kinder, die noch keine Rufnummer wählen können.

*SCH

die PIN

Schloss aus / ein

h*SCH q ª

Hörer abnehmen

Telefon-PIN eingeben / löschen

SCHloss

h*PIN q ª

Hörer abnehmen

PIN - Telefon PIN Kennzeichen und

(Telefon-PIN)

ggf. alte PIN eingeben

Aus (aufschließen)

Ein (abschließen)

Auswahl

Eingeben

Löschen

Auswahl

PIN neu 4-stellig (0000 bis 9999) eingeben

Hörer auflegenQuittungston

Q-Ton

Hörer auflegen

B - 17Bedienung

Page 29

Direktrufnummer eingeben / löschen

Programmiermodus starten:

h*PRO qª

PRO

h *DIR qª

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

DIRektrufnummer

Auswahl

Eingeben

Löschen

(Anlagen -PIN)

Externrufnummer (Direktrufnr.) ohne "0"

(Externbelegung) und ohne eigene Ortsnetzkennzahl eingeben

h*ENDqª

END

Q-Ton

Hörer auflegen

Telefonbuch - Rufnummern speichern und wählen

Im Telefonbuch können Sie 200 Rufnummer mit Namen speichern. Über die angeschlossenen Endgeräte können Sie Rufnummern unter einem bestimmten Kurzwahlindex oder unter einem bestimmten Namen speichern. Die Ziele des Telefonbuchs können alle Teilnehmer wählen, unabhängig von der Externberechtigung. Außer Externrufnummern können Sie auch *-Prozeduren im Telefonbuch speichern. Damit können Sie alle Prozeduren auch an Telefonen nutzen, die

und # nicht unterstützen.

Die Auswahl einer Rufnummer aus dem Telefonbuch ist über einen Kurzwahlindex oder einen Namen möglich. Mit der Vanity-Wahl müssen Sie sich den Kurzwahlindex nicht merken. Geben Sie einfach den Namen ein (die Namenslänge ist auf 16

Zeichen begrenzt). Sobald die Eumex 5000PC einen Eintrag eindeutig identifiziert hat, hören Sie einen Dauerton. Das Ziel wird nach 4 Sekunden automatisch gewählt oder sofort nach Drücken der

. Bei einer Falscheingabe, d.h. mit der Eingabe wurde kein Ziel gefunden, hören Sie den Fehlerton (Besetztton) als negative Quittung.

Beispiel:

Einträge im Telefonbuch Auswahl mit

Adenauer

AGFA

Bergmann

Cerner

ADE

BERG

CERN

Telefonbuch - Rufnummern wählen

Kurzwahlindex

h *TEL q t

Vz q

Hörer abnehmen

B - 18 Bedienung

TELefonbuch

Kurzwahlindex 000

bis 199 oder Vanity (Namen) eingeben

Vanity

Dauerton, wenn Name eindeutig identifiziert wurde. Das Ziel wird nach 4 Sekunden automatisch gewählt oder sofort nach Drücken der

Freiton, Teilnehmer wird gerufen

Teilnehmer hebt ab, Gespräch führen

Page 30

Hinweise

Nach der Auswahl eines Ziels des Telefonbuchs können Sie weitere Ziffern nachwählen.

Sie hören den Fehlerton (Besetztton) nach der Wahl eines leeren Telefonbuchziels.

Ist für Ihr Telefon der Sperrbereich der Eumex 5000PC programmiert, können Sie die Telefonbuch - Rufnummern nicht wählen, die im Sperrbereich liegen. Sie hören den Fehlerton.

Telefonbuch - Rufnummer speichern / löschen

Kurzbefehl - statt

*TELV

(Aufruf des Te-

lefonbuchs mit Vanity-Eingabe) können Sie den Kurzbefehl

(Auslieferungszustand) wählen

(siehe "Kurzbefehle programmieren").

Programmiermodus starten:

h*PRO qª

PRO

EKz

h *TEL p

LVzq#

Hörer abnehmen

TELefonbuch

Auswahl

Eingeben

Löschen

(Anlagen -PIN)

Kurzwahlindex 000 bis 199

Name (max. 16 Zeichen)

Auswahl:

Kurzwahl Kennzeichen und Kurzwahlindex 000 bis 199 eingeben,

unter dem Sie eine Rufnummer speichern wollen.

Vanity Kennzeichen und Name eingeben. Ist der Name im Tele-

fonbuch eindeutig, hören Sie einen Dauerton. Taste der Dauerton ist aus.

Ez # q ª

Eingeben Kennzeichen und Ruf-

nummer (ohne "0"-Wählleitungsbelegung) oder S-Prozedur eingeben

Eingabe abschließen

Quittungston

Programmieren fortsetzen oder Programmiermodus beenden:

Hinweise

Bei der Vanity-Eingabe müssen Sie für die Eindeutigkeit der Namen sorgen. Geben Sie die Namen möglichst vollständig ein. Fügen Sie zwischen Nachnamen und Vornamen mit der Taste 0 ein Leerzeichen ein.

Hörer auflegen

h*ENDqª

END

Ein am Telefon eingegebener Name erscheint im PC-Programm TK-Set als Ziffernfolge, da es nur eine eindeutige Zuordnung der Buchstaben zu den Ziffern gibt.

Eingabe fortsetzen

drücken,

B - 19Bedienung

Page 31

Timer (Zeitsteuerung mit Wochenprofil)

Die Eumex 5000PC stellt Ihnen 10 Timer zur Verfügung. Mit diesen Timern schaltet die Eumex 5000PC zu bestimmten Zeiten und Wochentagen Funktionen ein oder aus. Folgende Funktionen sind über die Timer steuerbar:

- Anrufvariante (Tag-, Nachtschaltung)

- Rufweiterschaltung (intern)

- Busy on Busy - Besetztton bei Besetzt

- Teilnehmerberechtigungen

- Schloss (Wahlsperre)

- Anrufschutz (Ruhe vor dem Telefon)

- Umleitung - Anruf zu einem anderen Telefon umleiten

Auswahl

Aus

Ein

h *TIM Iz q ª

Hörer abnehmen

TIMer

Die Programmierung der Timer ist nur über das Programm TK-Set möglich.

Jeden Timer können Sie von jedem Telefon einoder ausschalten. Von unterwegs schalten Sie einen Timer, indem Sie die Schaltbox der Eumex 5000PC über die eigens der Schaltbox zugeordneten Mehrfachrufnummer (MSN) anwählen. Lesen Sie hierzu das Kapitel "Fernsteuerung (Schaltbox)".

Auslieferungszustand: alle Timer aus

Index Kennzeichen und Index 1 bis

0 des Timers eingeben, den Sie schalten wollen

Quittungston Hörer auflegen

Übermittlung Ihrer Rufnummer

Ihre Eumex 5000PC bietet Ihnen die Möglichkeit, die Übermittlung Ihrer Rufnummer (MSN) zum Gesprächspartner zu unterdrücken.

Zwei Varianten der Übermittlung stehen Ihnen im ISDN zur Verfügung:

- Übermittlung der Rufnummer des Angerufenen

zum Anrufer

Ihre Rufnummer (MSN) wird dem externen ISDN

- Teilnehmer übermittelt, der Sie anruft.

- Übermittlung der Rufnummer des Anrufers zum

Gerufenen

Ihre Rufnummer (MSN) wird dem externen ISDN

- Teilnehmer übermittelt, den Sie anrufen.

Auslieferungszustand: Übermittlung der Rufnummer zum Gerufenen und zum Anrufer - ein.

Die Übermittlung der Rufnummer und deren fallweise Unterdrückung sind ISDN-Leistungsmerkmale und nur möglich, wenn Ihr Netzbetreiber bzw. Provider diese auch zur Verfügung stellen.

Übermittlung Ihrer Rufnummer (MSN) zum Anrufer ein-/ausschalten

Auswahl

Aus

Ein

Hörer auflegenQuittungston

h *RZA q ª

Hörer abnehmen

B - 20 Bedienung

RZA , Rufnummer

zum Anrufer

Page 32

Übermittlung Ihrer Rufnummer (MSN) zum Gerufenen ein-/ausschalten

Aus

Ein

h*RZG q ª

Hörer abnehmen

Hinweise

Am Mehrgeräteanschluss wird Ihre Ortsnetzkennzahl und Ihre Mehrfachrufnummer (MSN) übermittelt (z.B. 030 87654323), die Ihnen durch Programmierung zugeordnet wurde.

RZG, Rufnummer

zum Gerufenen

Auswahl

Hörer auflegenQuittungston

Sie können bei der Externwahl zwecks Kostentrennung gezielt eine andere MSN übermitteln. Zur Belegung der Wählleitung wählen Sie statt der "0" die Prozedur-

*MSN rufnummer.

Übermittlung der Rufnummer des Anrufers (CLIP)

Sehen, wer Sie anruft: An analoge Endgeräte mit Anzeige der Rufnummer des Anrufers (CLIP-Funktion) übermittelt die Eumex 5000PC die Rufnummer, sofern diese vom Anrufer übermittelt wird. Sogar der Name des Anrufers wird übermittelt, wenn

Anzeige - Rufnummer/Name des Anrufers (CLIP) ein-/ausschalten

Programmiermodus starten:

h*PRO qª

PRO

Sie Name und Rufnummer im Telefonbuch der Eumex 5000PC gespeichert haben.

Die CLIP-Funktion können Sie an Ihrem Telefon ein-/ausschalten.

(Anlagen-PIN)

- Mehrfachrufnummer - # - Extern-

Aus

h*CLI q ª

Ein

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

CLIP, Anzeige Rufnummer des Anrufers

Auswahl

Quittungston Hörer auflegen

h*ENDqª

END

B - 21Bedienung

Page 33

Umleitung - Anrufe zu einem anderen Telefon umleiten

Umleitung durch die Eumex 5000PC:

Die Eumex 5000PC leitet alle Anrufe für eine festgelegte Internrufnummer zu einem anderen, von Ihnen angegebenen Ziel um. Ein Umleitungsziel kann ein anderer Internteilnehmer oder ein Externteilnehmer sein. Zur Umleitung eines Externrufes zu einer anderen Externrufnummer nutzt die Eumex 5000PC beide B-Kanäle (Leitungen). Trotz Umleitung können Sie weiterhin wie gewohnt telefonieren. Nach Abheben des Hörers erinnert Sie der Sonderwählton an die eingeschaltete Umleitung.

Umleitung durch die ISDN-Vermittlungsstelle: Das Leistungsmerkmal "ISDN-Anrufweiterschaltung" können Sie nur nutzen, wenn es Ihnen

Ihr Netzbetreiber zur Verfügung stellt.

Umleitung programmieren und aktivieren (einschalten)

Ständig

h *UML p

Hörer abnehmen

Internrufnummer

umleiten

durch die Eumex 5000PC

UMLeitung

Iz q ª

Intern Kennzeichen

und Internrufnummer eingeben, die Sie umleiten wollen

Bei Besetzt

Nichtmelden (nach 20 s)

Variante eingeben

Umleitungsziel : Eingeben Kennzeichen für...

Externrufnummer und Externrufnummer Internrufnummer und Internrufnummer Kurzwahlindex und Kurzwahlindex (000 bis 199) Vanity und Name

Dabei leitet die ISDN-Vermittlungsstelle alle Anrufe unter der festgelegten Mehrfachrufnummer zu einem anderen, von Ihnen angegebenen, externen Ziel um. Die B-Kanäle (Leitungen) der Eumex 5000PC bleiben frei.

Es gibt drei Varianten der Umleitung: ständig, bei Besetzt oder bei Nichtmelden nach 20 Sekunden.

Von unterwegs schalten Sie eine Umleitung, indem Sie die Schaltbox der Eumex 5000PC über die eigens der Schaltbox zugeordneten Mehrfachrufnummer (MSN) anwählen. Lesen Sie hierzu das Kapitel "Fernsteuerung (Schaltbox)".

Die grüne LED der Eumex 5000PC blinkt langsam, wenn eine Umleitung nach extern eingeschaltet ist.

Externrufnummer

Internrufnummer

Kurzwahlindex

Name aus Telefonbuch (Vanity)

Weiter mit:

Internrufnummer umleiten

oder

MSN umleiten

Quittungston

Hörer auflegen

Externrufnummer

MSN umleiten

durch die ISDNVermittlungsstelle

B - 22 Bedienung

Mz# q ª

MSN Kennzeichen und MSN eingeben, die Sie umleiten wollen

Kurzwahlindex

Umleitungsziel: Eingeben Kennzeichen für...

Externrufnummer und Externrufnummer Kurzwahlindex und Kurzwahlindex (000 bis 199) Vanity und Name

Name aus Telefonbuch (Vanity)

Quittungston abwarten (max. 1 Minute)

Hörer auflegen

Page 34

Umleitung deaktivieren (ausschalten)

I z

Internrufnummer

h*DEA q ª

Hörer abnehmen

DEAktivieren

(ausschalten)

Umleitung aktivieren (einschalten)

M z #

Auswahl

Intern-

rufnummer oder MSN

I z

MSN

Internrufnummer oder MSN eingeben, die Sie ausschalten wollen

Internrufnummer

Q-Ton abwarten (max. 1 Minute)

Hörer auflegen

h*AKT q ª

M z #

Hörer abnehmen

AKTivieren

(einschalten)

Hinweise

Umleitung durch die Eumex 5000PC

Sie können für eine Internrufnummer nur eine "Umleitung zu" programmieren. Beim Programmieren einer Umleitung löschen Sie eine schon bestehende Umleitung und ersetzen sie durch die neue.

Ihr Telefon kann das Umleitungsziel aller anderen Internteilnehmer sein.

Auswahl:

Intern-

rufnummer oder MSN

MSN

Internrufnummer oder MSN eingeben, die Sie einschalten wollen

Q-Ton abwarten (max. 1 Minute)

Umleitung zu einem Externteilnehmer

Für die Umleitung nach extern muss

- eine Leitung frei sein,

- der Umleitende die Berechtigung für die Externrufnummer haben.

Für die Umleitung nach extern tragen Sie die Gesprächskosten.

Hörer auflegen

Umgeleitete Externrufe können auch an Telefonen angenommen werden, die sonst nur für den Internverkehr zugelassen sind.

Rufe können nur einmal umgeleitet werden. Zu Ihnen umgeleitete Anrufe werden an Ihrem Telefon signalisiert, auch wenn Sie an Ihrem Telefon eine Umleitung eingeschaltet haben.

Rückrufe werden nicht umgeleitet.

Umleitungen zu einem anrufgeschützten Telefon sind nicht möglich.

Sie hören den Fehlerton beim Einschalten der Umleitung, wenn Sie ein leeres Kurzwahlziel ausgewählt haben.

Umleitung durch die ISDN-Vermittlungsstelle

Sie können nur eine Umleitung pro Mehrfachrufnummer (MSN) programmieren.

Bei eingeschalteter ISDN-Anrufweiterschaltung hören Sie nach Belegung der Leitung den Sonderwählton der ISDN-Vermittlungsstelle.

Beachten Sie, dass bei ISDN-Anrufweiterschaltungen zwischen Aktivierung, Deaktivierung und Quittungston, bis zu eine Minute vergehen kann. Legen Sie den Hörer in dieser Zeit nicht auf.

B - 23Bedienung

Page 35

Weiterschaltung (intern)

Wenn Sie die Weiterschaltung einschalten, schaltet die Eumex 5000PC einen Externanruf an andere interne Endgeräte weiter. Die Endgeräte der Weiterschaltung müssen vorher durch Programmierung der Rufzuordnungen für jede Rufnummer Ihrer Eumex 5000PC festgelegt sein.

Die Weiterschaltung erfolgt:

- nach einer festgelegten Anzahl von Rufen, wenn sich niemand meldet,

- sofort, wenn besetzt ist und nicht angeklopft werden kann.

Auswahl

Aus

Ein

h *WEI q ª

Hörer abnehmen

WEIterschaltung MSN Ihrer Eumex 5000PC eingeben, für die

Sie können die Weiterschaltung getrennt für jede Mehrfachrufnummer (MSN) Ihrer Eumex 5000PC, von jedem internen oder externen Telefon aus, jederzeit ein- und ausschalten. Von unterwegs schalten Sie die Weiterschaltung ein oder aus, indem Sie die Schaltbox der Eumex 5000PC über die eigens der Schaltbox zugeordneten Mehrfachrufnummer (MSN) anwählen. Lesen Sie hierzu das Kapitel "Fernsteuerung (Schaltbox)".

Auslieferungszustand: Weiterschaltung (intern) aus für alle MSN

MSN

Alle MSN

Sie die Weiterschaltung einzeln ein-/ausschalten wollen oder

Alle MSN Ihrer Eumex 5000PC

Q - Ton

Hörer auflegen

B - 24 Bedienung

Page 36

Zeitkonto

Sie können für jeden Internteilnehmer einzeln ein Zeitkonto für Externverbindungen (Telefonie und Internet) festlegen. Außerdem können Sie festlegen, was beim Erreichen des Zeitlimits passieren soll. Kann der Internteilnehmer die angefangene Externverbindung normal beenden, aber keine neue Externverbindung aufbauen oder wird die Verbindung getrennt. Erst nach Löschen seines Zeitlimits kann der Teilnehmer wieder Externgespräche führen. Ausnahme: Die Direktrufnummer kann auch nach Erreichen des Zeitlimits gewählt werden.

PIN (Persönliche Identifikationsnummer) - Den Zugang zum Menü Zeitkonto können Sie durch Eingabe eines 4-stelligen Konto-PINs schützen. Hören Sie beim Starten des Menüs den Besetztton, müssen Sie nach geben. Hören Sie den kurzen Quittungston, ist keine PIN für das Menü Zeitkonto festgelegt.

PIN zum Menü Zeitkonto eingeben / löschen

Menü Zeitkonto starten:

*DAU

die Konto-PIN ein-

h*DAU qª

DAU

(Konto -PIN)

Eingeben

Falls Sie die Konto-PIN vergessen haben, können Sie ihn über den PC mit TK-Set ändern oder Sie müssen sich an den TeleService wenden.

Summen der Zeitkonten löschen - Ihre Eumex 5000PC speichert die Summen der Zeitkonten. Sie können die Datensätze jederzeit löschen. Das Löschen der Datensätze bezieht sich nur auf Verbindungsdatensätze, die Sie noch nicht mit TKBill ausgelesen haben. Bereits ausgelesene Datensätze in Ihrem PC werden von dieser Prozedur nicht beeinflusst.

Die Summen der Zeitkonten speichert Ihre TK-Anlage auch bei Netzausfall.

Auslieferungszustand:

- PIN kein Eintrag

- Zeitlimit kein Eintrag

- Trennen bei Limit aus

h *PIN q ª

Löschen

Hörer abnehmen

Menü Zeitkonto fortsetzen oder beenden:

Zeitlimit eingeben / löschen

Menü Zeitkonto starten:

h*DAU qª

DAU

PIN Kennzeichen und PIN

4-stellig eingeben

h*ENDqª

E N D

(Konto -PIN)

Eingeben

QuittungstonAuswahl

Hörer auflegen

h *LIM q ª

Löschen

Hörer abnehmen

Menü Zeitkonto fortsetzen oder beenden:

LIMit

Auswahl

Internrufnummer

eingeben, für die Sie ein Limit festlegen wollen

h*ENDqª

E N D

Betrag eingeben

(Minuten, max. 4-stellig)

Q-Ton

Hörer auflegen

B - 25Bedienung

Page 37

Trennen bei Zeitlimit

Menü Zeitkonto starten:

h*DAU qª

(Konto -PIN)

DAU

Aus

h *TRE q ª

Ein

Hörer abnehmen

Menü Zeitkonto fortsetzen oder beenden:

Summen der Zeitkonten löschen

Menü Zeitkonto starten:

TREnnen

h*DAU qª

Auswahl

DAU

Quittungston

h*ENDqª

E N D

(Konto -PIN)

Hörer auflegen

h *SUM L D q ª

abnehmen

Menü Zeitkonto fortsetzen oder beenden:

Hinweise

Das Löschen der Datensätze bezieht sich ausschließlich auf Verbindungsdatensätze, die Sie noch nicht mit TK-Bill ausgelesen haben.

SUMmen der ZeitkontenHörer

Löschen QuittungstonDatensätze

h*ENDqª

Hörer auflegen

E N D

Bereits ausgelesene Datensätze in Ihrem PC werden von dieser Prozedur nicht beeinflußt.

B - 26 Bedienung

Page 38

Programmieren der Eumex 5000PC

Ihre Eumex 5000PC ist nach der Installation so vorbereitet, dass Sie sofort telefonieren können und die Funktionen der Eumex 5000PC sofort nutzen können.

Die Eumex 5000PC ist aber vielfältig programmierbar, so dass Sie sie ganz nach Ihren persönlichen

Programmieren der Eumex 5000PC mit einem PC

Ohne Kenntnisse einer Programmiersprache können Sie Ihre Eumex 5000PC von einem PC/Laptop über die V.24-Schnittstelle oder über die USBSchnittstelle programmieren. Leicht verständliche Menüs führen Sie durch das Konfigurationsprogramm. Die Konfigurationssoftware "TK-Set" ist

Mindestanforderungen an den PC

- IBM- oder kompatibler PC mit Festplatte und CD-ROM-Laufwerk

- Pentium II mit einer Taktfrequenz von 233 MHz oder höher

TK-Soft installieren

- Legen Sie die CD in das CD-Laufwerk ein. Das Installationsprogramm wird automatisch gestartet.

- Wählen Sie aus dem CD Menü "TK-Soft für ISDN Systeme" aus.

- Klicken Sie auf das Feld "Installieren".

- Nach Aufforderung den Pfad eingeben und bestätigen. Von der CD werden nun automatisch alle benötigten Files auf die Festplatte kopiert.

Anforderungen einrichten können. Für die Programmierung Ihrer Eumex 5000PC haben Sie folgende Möglichkeiten:

- Programmierung mit einem PC

- Fernkonfiguration durch den TeleService

- Programmierung mit einem Telefon

Bestandteil des Softwarepaketes TK-Soft, das sich auf der mitgelieferten CD befindet. Mit "TK-Set" können Sie Ihre individuelle Konfiguration auf der Festplatte oder einer Diskette abspeichern. Bei Bedarf überspielen Sie alles wieder in die Eumex 5000PC.

- Arbeitsspeicher mindestens 64 MB

- Microsoft Windows 98/2000/ Windows XP

- USB-Schnittstelle

- V.24-Schnittstelle

Sollte die Autostartfunktion auf Ihrem System deaktiviert sein, gehen Sie wie folgt vor:

1. Öffnen (Doppelklick) Sie das Symbol "Arbeitsplatz" auf Ihrem Desktop.

2. Öffnen Sie das Symbol für das CD-Laufwerk.

3. Starten Sie das Programm Setup.

Weiter, wie ab "Wählen Sie aus dem CD Menü...."

beschrieben.

Anschluss des PCs an die Eumex 5000PC über die V.24-Schnittstelle

- V.24-Schnittstelle der Eumex 5000PC mit dem COM-Port des PC mit dem im Lieferumfang enthaltene PC-Anschlusskabel V.24 verbinden. Falls Ihr PC mit einer 25-poligen Buchse (COMPort) ausgestattet ist, verwenden Sie ein Adapterkabel entsprechend nebenstehender Anschlussbelegung.

- Starten Sie das Konfigurationsprogramm.

- Nehmen Sie die Konfiguration der Eumex 5000PC vor. Ihre Eingaben werden menügeführt interaktiv entgegengenommen.

- Nach Abschluss der Konfiguration ziehen Sie das Kabel an der Eumex 5000PC.

9pol. Stecker

2 3

7 8

25pol. Buchse

2 3 4 5

Adapterkabel - Anschlussbelegung

P - 1Programmierung

Page 39

Fernkonfiguration - Fernbetreuung

Durch die Fernkonfiguration kann der TeleService Ihre Eumex 5000PC nach Ihren Wünschen programmieren. Ohne Hausbesuch, einfach über Ihren S0-Basisanschluss. Dabei ist der Datenschutz stets gewährleistet.

Bevor eine Fernbetreuung durchgeführt werden kann, müssen Sie die Fernbetreuungsnummer des TeleService in Ihre Eumex 5000PC eingeben. Nur wenn die gespeicherte Fernbetreuungsnummer oder Servicenummer mit der übermittelten Rufnummer übereinstimmt, ist die Fernbetreuung möglich.

Fernkonfiguration - Fernbetreuungsnummer eingeben

Eingeben

Zusätzlich entscheiden Sie durch Freischalten, wann und was programmiert werden darf. Zum Beispiel, ob die Rufnummern des Telefonbuchs gelesen und geschrieben werden können.

Haben Sie die Fernbetreuung freigeschaltet, kann der TeleService die Programmierung Ihrer Eumex 5000PC auslesen, verändern und zurückschreiben. Die Fernbetreuung ist zunächst für 8 Stunden erlaubt. Acht Stunden nach der letzten Verbindung zwischen Programmier-PC und Eumex 5000PC wird die Fernbetreuung automatisch gesperrt. Zur Fernbetreuung müssen Sie gegebenenfalls Ihre Programmierung beenden.

h *FER Ez# q ª

Löschen

Hörer abnehmen

Freischalten der Fernbetreuung

FERnkonfiguration Extern Kennzeichen und Ruf-

Inkognito

nummer (Fernbetreuungsnummer) eingeben

QuittungstonAuswahl

Hörer auflegen

h *FRE q ª

Komplett

Hörer abnehmen

FREischalten Inkognito, Fernbetreuung ohne Zu-

gang zum Telefonbuch

Komplett, mit Zugang zum Telefon-

buch

Hörer auflegenQuittungston

P - 2 Programmierung

Page 40

Programmieren der Eumex 5000PC mit einem Telefon

Hinweise zum Programmieren mit einem Telefon

Das Programmieren mit einem Telefon umfasst immer die Schritte:

- Programmiermodus starten,

- Eingabe

- Programmiermodus beenden.

Achten Sie beim Programmieren auf die Wähltöne oder Wählimpulse im Hörer. Warten Sie nach dem Eingeben jeder Ziffer ab, bis die Ziffer gewählt wurde. Sie hören ggf. den Quittungston, wenn Ihre Ein-

Programmiermodus starten

Damit Sie Einstellungen verändern können, müssen Sie zunächst den Programmiermodus starten. Danach können Sie nacheinander alle Einstellungen Ihrer Eumex 5000PC vornehmen.

h *PRO q ª

Hörer abnehmen

Anlagen-PIN eingeben ?

Hören Sie nach Quittungston, ist in der Eumex 5000PC kein Anlagen-PIN programmiert. Die Eingabe des AnlagenPIN ist nicht erforderlich.

Eingabe

PROgrammiermodus

starten

*PRO

(Anlagen-PIN)

den kurzen

gabe gültig ist oder den Fehlerton (Besetztton), wenn Ihre Eingabe ungültig ist.

Empfehlung: Zum schnelleren Programmieren ein Telefon im MFV-Wahlverfahren (Tonwahl) verwenden. Benutzen Sie ein Telefon mit Freisprechen, können Sie statt "Hörer abnehmen" oder "Hörer auflegen" die Lautsprecher-Taste drücken.

Beachten Sie! Solange Sie im Programmiermodus sind, können Sie an Ihrem Telefon nicht telefonieren. Nach Abnehmen des Hörers hören Sie den Programmierton.

gen-PIN eingeben

Hören Sie nach Anlagen-PIN in der Eumex 5000PC programmiert. Geben Sie die Anlagen-PIN 4-stellig ein. Ist die PIN richtig, hören Sie den Quittungston. Ist die PIN falsch, hören Sie den Fehlerton.

Hörer auflegenQuittungston, sonst Anla-

*PRO

keinen Ton, ist ein

Nach Abnehmen des Hörers geben Sie * und die ersten drei Buchstaben des Namens der Funktion ein oder * und die 3-stellige Kennziffer ein. Danach geben Sie weitere Parameter ein (Ein oder Aus, Rufnummern usw.). Alle Eingaben zu einer Funktion schließen Sie durch Auflegen des Hörers ab. Wenn Sie sich bei der Eingabe vertippt haben, legen Sie den Hörer auf und beginnen die Eingabe von neuem.

Quittungston oder Fehlerton

Ist eine Eingabe ungültig, hören Sie sofort den Fehlerton (Besetztton). Legen Sie den Hörer auf und beginnen Sie die Eingabe von vorne.

Den kurzen Quittungston hören Sie, wenn alle Eingaben eindeutig abgeschlossen und gültig sind.

P - 3Programmierung

Page 41

Alte Einstellungen wieder herstellen

Im Programmiermodus können Sie Einstellungen ausprobieren. Einstellungen speichern Sie erst beim Beenden des Programmiermodus. Vorher

können Sie die zuletzt gespeicherten Einstellungen wieder herstellen. Der Programmiermodus wird danach automatisch beendet.

h*ESC q ª

Hörer abnehmen

ESC (alte Einstellungen)

Quittungston Hörer auflegen

Programmiermodus beenden

Nachdem Sie alle Einstellungen vorgenommen haben, beenden Sie den Programmiermodus. Damit

stellungen bleiben auch bei Netzausfall erhalten.

sind die neuen Einstellungen gespeichert. Die Ein-

h*END q ª

Hörer abnehmen

END (Programmiermodus be-

enden)

Auslieferungszustand wieder herstellen

Bei einer unklaren Programmierung können Sie im Programmiermodus den Auslieferungszustand wieder herstellen (Speicher löschen).

Programmiermodus starten:

h*PRO qª

Quittungston Hörer auflegen

Speicher löschen - Achtung! Alle bestehenden Verbindungen werden getrennt. Wartezeit ca. 2 Minuten! Der Programmiermodus ist beendet.

(Anlagen-PIN)

PRO

h*AUS q ª

Hörer abnehmen

AUSlieferungszustand wie-

der herstellen

Quittungston Hörer auflegen

P - 4 Programmierung

Page 42

Mehrfachrufnummern speichern

Speichern Sie jede Mehrfachrufnummer (MSN), die Ihnen Ihr Netzanbieter für Ihren ISDN-Mehrgeräteanschluss zugeteilt hat, in Ihrer Eumex 5000PC. Bis zu 10 Mehrfachrufnummern kann Ihre Eumex 5000PC speichern. Geben Sie jede Mehrfachrufnummer einzeln und ohne die Ortsnetzkennzahl nach folgender * - Prozedur ein.

Programmiermodus starten:

h *MSN q ª

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

MSN speichern

h*PRO qª

PRO

Eingeben

Löschen

Schnell

Auswahl

Mit der Auswahl "Schnell" speichern Sie die MSN und gleichzeitig steht das Endgerät, an dem Sie diese Funktion ausgeführt haben, auch in der Rufzuordnung dieser MSN.

(Anlagen-PIN)

MSN eingeben

Alle MSNs löschen

Auswahl:

MSN Kennzeichen und MSN eingeben Alle MSNs löschen

Q-Ton

h*ENDqª

END

Hörer auflegen

Rufzuordnung festlegen

In einer Rufzuordnung legen Sie fest, welche Endgeräte Ihrer Eumex 5000PC, unter welcher Mehrfachrufnummer (MSN) gerufen werden sollen. Sie können ein Endgerät oder mehrere Endgeräte einer MSN zuordnen.

Für jede Mehrfachrufnummer Ihrer Eumex 5000PC können Sie drei Rufzuordnungen festlegen:

- die Tagschaltung

- die Nachtschaltung

- die Weiterschaltung (intern)

Die Tag-/Nachtschaltung können Sie jederzeit von jedem Telefon aus umschalten, auch von unterwegs.

In der Weiterschaltung (intern) legen Sie fest, an welche Endgeräte Ihrer Eumex 5000PC der Ruf weitergeschaltet wird, wenn ein Anruf unter einer MSN nicht angenommen wurde. Für diesen Fall legen Sie fest, nach wieviel Rufzyklen die Weiterschaltung erfolgt. Es wird sofort weitergeschaltet, wenn der oder die Teilnehmer einer MSN besetzt sind.

Die Weiterschaltung ist nur aktiv, wenn sie eingeschaltet ist. Sie können sie von jedem Telefon aus ein- oder ausschalten, auch von unterwegs.

Auslieferungszustand:

- Tagschaltung ein für alle MSN, keine Intern-

rufnummer eingetragen, bei einem Externanruf werden die Internrufnummern 11, 12 und 13 gerufen.

- Nachtschaltung aus für alle MSN, keine Intern-

rufnummer eingetragen

- Weiterschaltung (intern) aus für alle MSN, keine

Internrufnummer eingetragen. Zyklen (Anzahl der Rufe) bis zur Weiterschaltung: 5

Internrufnummern Ihrer Eumex 5000PC:

11 (Anschluss 1), 12 (Anschluss 2), 13 (Anschluss

3), 14 (Anschluss 4), 50 (Schaltbox).

Den am USB angeschlossenen PC erreichen Sie mit den Internrufnummern 20 bis 29.

P - 5Programmierung

Page 43

Tagschaltung

Programmiermodus starten:

h*PRO qª

(Anlagen-PIN)

PRO

Eingeben

Löschen

h*TAG Mz # qª

Iz #

Hörer abnehmen

TAGschaltung

Auswahl

MSN

Kennzeichen

MSN eingeben, für die Tagschaltung festgelegt wird

Programmieren fortsetzen oder Programmiermodus beenden:

Intern

Internrufnr. einge-

Kennzei-

ben, die gerufen

chen

werden sollen (s. Hinweise)

h*ENDqª

Q-Ton

Hörer auflegen

END

Nachtschaltung

Programmiermodus starten:

h*PRO qª

(Anlagen-PIN)

PRO

Auswahl

Eingeben

Löschen

MSN

Kennzeichen

MSN eingeben, für die Nachtschaltung festgelegt wird

h*NAC Mz # qª

Hörer abnehmen

NAChtschaltung

Programmieren fortsetzen oder Programmiermodus beenden:

Iz #

Intern

Internrufnr. einge-

Kennzei-

ben, die gerufen

chen

werden sollen (s. Hinweise)

h*ENDqª

Q-Ton

Hörer auflegen

END

Weiterschaltung (intern)

Programmiermodus starten:

h*PRO qª

(Anlagen-PIN)

PRO

h*WEI Mz # qª

Eingeben

Löschen

Iz #

Hörer abnehmen

WEIterschaltung

Auswahl

MSN

Kennzeichen

MSN eingeben, für die Weiterschal-tung festgelegt wird

Programmieren fortsetzen oder Programmiermodus beenden:

Hinweise

Mehrere Internrufnummern können Sie wie folgt eingeben:

...IzIz...#

Beim Löschen einer Rufzuordnung (Tag-, Nachtoder Weiterschaltung) einer MSN werden alle zugeordneten Internrufnummern gelöscht.

P - 6 Programmierung

Wenn Sie die Schaltbox der Eumex 5000PC nutzen wollen, sollten Sie die Internrufnummer 50 der Schaltbox nicht mit einem Anrufbeantworter in die Rufzuordnung einer Mehrfachrufnummer eintragen. Der Anrufbeantworter nimmt ggf. den Anruf vor der Schaltbox an.

Internrufnr. einge-

Intern

ben, die gerufen

Kenn-

werden sollen (s.

zeichen

Hinweise)

h*ENDqª

END

Q-Ton

Hörer auflegen

Page 44

Zyklen bis zur Weiterschaltung

Programmiermodus starten:

h*PRO qª

(Anlagen-PIN)

PRO

h *ZYKE z M z # q ª

Hörer abnehmen

ZYKlen (Anzahl der

Rufe)

Eingabe

Kennzeichen

Anzahl der Rufe (2 bis 8)

MSN

Kennzeichen

Programmieren fortsetzen oder Programmiermodus beenden:

MSN eingeben, für die Weiterschaltung festgelegt wird

h*ENDqª

Q-Ton

END

Rhythmus für Externrufe einstellen

Damit Sie schon beim Anruf hören können, wen der Anrufer sprechen will, können Sie fünf MSNs verschiedene Rufrhythmen zuordnen.

Programmiermodus starten:

h*PRO qª

PRO

h * R H Y Ez Mz # q ª

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

Hinweise

Alle Rufrhythmen für kommende Externrufe beginnen mit einem Auftaktruf von 500 ms. Dann folgt eine Pause von 2 s. Dies ist technisch bedingt zur Übermittlung der Rufnummer des Anrufers (CLIP).

Rhythmus

Eingeben, Rhyth-

mus 0 bis 4

Auslieferungszustand: Rhythmus 0 (Standard) für alle MSN.

(Anlagen-PIN)

MSN eingeben, für die der

Rhythmus gelten soll

h*ENDqª

END

Danach ist eine Unterscheidung von Anrufen unter verschiedenen Mehrfachrufnummern der Eumex 5000PC möglich (siehe Grafik).

Hörer auflegenQuittungston

Hörer auflegen

Rufrhythmen für Externrufe

Rhythmus 0 (Standard)

Rhythmus 1

Rhythmus 2

Rhythmus 3

Rhythmus 4

{{{{{{{{{{||||||||||||||||||||||||||||||||||||||{{{{{{{{{{||||||||||||||||||||||||||||||

{{{{{{{{||{{||||||||||||||||||||||||||||||||||||{{{{{{{{||{{||||||||||||||||||||||||||||

{{{{{{{{||{{||{{||||||||||||||||||||||||||||||||{{{{{{{{||{{||{{||||||||||||||||||||||||

{{{{{{{{||{{||{{||{{||||||||||||||||||||||||||||{{{{{{{{||{{||{{||{{||||||||||||||||||||

{{{{{{{{||{{||{{||{{||{{||||||||||||||||||||||||{{{{{{{{||{{||{{||{{||{{||||||||||||||||

Je nach verwendetem Endgerät können die Rufe abweichen.

. . .

P - 7Programmierung

Page 45

Zugang zum ISDN-Netz festlegen

Sie legen für jeden Internteilnehmer fest, über welche Mehrfachrufnummer/n der Eumex 5000PC er eine gehenden Externverbindung aufbauen kann. Unter dieser Mehrfachrufnummer (MSN), die dem Angerufenen übermittelt wird, werden die Verbindungskosten erfasst.

Für jede MSN legen Sie eine der drei Berechtigungen fest: Bevorzugt - diese MSN wird bei der Externbelegung "spontan mit intern" oder mit "0" automatisch übermittelt.

Programmiermodus starten:

h *ZUG Iz qª

Hörer abnehmen

ZUGang

h*PRO qª

PRO

Bevorzugt

Frei

Gesperrt

Berechtigung auswählen

Frei - diese MSNs können zur Externbelegung vom Internteilnehmer ausgewählt werden. Am Telefon durch Eingabe nur möglich, wenn die Externbelegung "spontan mit intern" ausgeschaltet ist. Ist der Internteilnehmer für mehrere Mehrfachrufnummern berechtigt, wird bei der Externbelegung spontan oder mit "0", die erste zugeordnete MSN übermittelt. Gesperrt - diese MSN ist für den Internteilnehmer gesperrt.

Auslieferungszustand: Alle Internteilnehmer haben freien Zugang zum ISDN-Netz über jede MSN.

(Anlagen-PIN)

Intern Kenn-

zeichen und Internrufnummer eingeben, für die der Zugang gelten soll

*MSN

Auswahl: Zugang für...

MSN Kennzeichen und MSN

eingeben

Alle MSNs der Eumex 5000PC

MSN eingeben

Alle MSNs

und der MSN. Die ist

Q-Ton

Hörer auflegen

Programmieren fortsetzen oder Programmiermodus beenden:

P - 8 Programmierung

h*ENDqª

END

Page 46

Berechtigung festlegen

Normalerweise kann jeder Teilnehmer in die ganze Welt telefonieren. Sie können jedoch für jedes Telefon festlegen, wie weit damit telefoniert werden darf:

- volle Berechtigung (unbegrenzt)

- Inland

- Nahbereich (zusätzlich müssen Sie die Nahbereichsnummern eingeben)

- City/Ortsgespräche

- keine (nur ankommende Gespräche annehmen, halbe Berechtigung)

Programmiermodus starten:

h*BER Iz qª

Hörer abnehmen

BERechtigung

h*PRO qª

PRO

Volle

Inland

Nahbereich

City/Ort

Keine

Auswahl

Auslieferungszustand: Volle Berechtigung (unbegrenzt) für alle Teilnehmer.

Unabhängig von der Berechtigung können Sie für jeden Teilnehmer zusätzlich festlegen, dass er bestimmte Rufnummern (festgelegt unter "Sperrnummern") nicht wählen kann.

(Anlagen-PIN)

Intern Kennzeichen und

Internrufnummer eingeben, für die die Berechtigung gelten soll

Q-Ton

Hörer auflegen

Programmieren fortsetzen oder Programmiermodus beenden:

Hinweise

Die Rufnummern aus dem Telefonbuch können alle Teilnehmer unabhängig von der festgelegten Berechtigung wählen.

Rufnummern des Telefonbuchs, die durch die Sperrnummern gesperrt sind, können Teilnehmer mit der Zuweisung "Sperrnummern" nicht wählen.

h*ENDqª

END

P - 9Programmierung

Page 47

Nahbereichsnummern (Freibereich) programmieren

Unter "Berechtigung" können Sie festlegen, wie weit ein Teilnehmer telefonieren darf. Wenn Sie dort "Nahbereich" eingestellt haben, können Sie hier bis zu 10 Vorwahlnummern (max. 6-stellig) festlegen, die Sie als Nahbereich definieren. Geben Sie z.B. 022 ein, darf der Teilnehmer mit

Programmiermodus starten:

h*PRO qª

PRO

Eingeben

Nahbereichsberechtigung neben Ortsgesprächen nur Rufnummern wählen, die mit 022 beginnen:

- Er darf wählen, z.B.: 0221, 0228, 02241, 02228.

- Er darf nicht wählen, z.B. 0211, 0231, 0288.

Auslieferungszustand: Keine Nahbereichsnummern festgelegt. Volle Berechtigung (unbegrenzt) für alle Teilnehmer.

(Anlagen-PIN)

Vz #

h*NAH Iz q ª

Löschen

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

NAHbereichs-

nummern

Index Kennzei-

chen und Index 1,

2, ....,9, 0 einge-

ben

Vorwahl Kennzeichen und

Vorwahlnummer max. 6stellig eingeben

h*ENDqª

END

Hörer

Q-TonAuswahl

auflegen

Sperrnummern programmieren

Sie können 10 Rufnummernkreise sperren. Sperrnummern, die mit diesen Vorwahlnummern beginnen, können nicht gewählt werden. Die Sperrnummern können jedem Teilnehmer der Eumex

Sperrnummern eingeben

Programmiermodus starten:

h*PRO qª

PRO

Eingeben

5000PC, unabhängig von der Berechtigung, zusätzlich zugewiesen werden. Auslieferungszustand: Keine Sperrnummern festgelegt, keine Sperrnummern zugewiesen.

(Anlagen-PIN)

Vz #

h* S P E Iz q ª

Löschen

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

P - 10 Programmierung

SPErrnummern

Index Kennzei-

chen und Index 1,

2, ....,9, 0 einge-

ben

Vorwahl Kennzeichen und

Vorwahlnummer max. 6stellig eingeben

h*ENDqª

END

Hörer

Q-TonAuswahl

auflegen

Page 48

Zuweisen der Sperrnummern

Programmiermodus starten:

h*PRO qª

PRO

Aus

(Anlagen-PIN)

h*ZUW Iz q ª

Ein

Hörer abnehmen

ZUWeisen der

Sperrnummern

Intern Kennzeichen und

Internrufnummer eingeben

QuittungstonAuswahl

Hörer auflegen

Programmieren fortsetzen oder Programmiermodus beenden:

Typen der Endgeräte eingeben

Abhängig von den angeschlossenen Endgerätetypen, gibt es dafür Einstellungen. Damit sind auto-

matisch bestimmte Funktionen aktiv.

Einstellung an jedem Endgeräteanschluss vornehmen:

- Telefon: Der Anklopfschutz ist ausgeschaltet

und kann eingeschaltet werden. Ein Anruf mit der Dienstekennung "Fax" wird nicht signalisiert.

- Anrufbeantworter: Der Anklopfschutz ist permanent eingeschaltet. Jeder kann ein Gespräch von diesem Anschluss übernehmen.

- Telefax: Der Anklopfschutz ist permanent eingeschaltet. Ein Anruf kann nicht herangeholt werden. Es wird der Dienst "Fax" übermittelt. Anrufe mit der Dienstekennung "Fax" werden stets an diesem Anschluss signalisiert.

- Modem: Der Anklopfschutz ist permanent eingeschaltet. Ein Anruf kann nicht herangeholt werden.

Programmiermodus starten:

h*PRO qª

PRO

- Kombiport: Anschluss für ein Kombigerät. Ein

Kombigerät ist ein Telefon mit integriertem Fax. Beim Kombigerät wird ein Anruf generell dort zugestellt, wo er nach der eingestellten Rufzuordnung signalisiert werden soll, unabhängig von der gesendeten Dienstekennung. Bei der Externbelegung mit "0" nutzen Sie den Dienst "Telefon". Bei der Externbelegung mit "10" nutzen Sie den Dienst "Fax". Der Anklopfschutz ist permanent eingeschaltet.

Auslieferungszustand:

- Anschluss 1 - Telefon, Internrufnummer 11

- Anschluss 2 - Telefon, Internrufnummer 12

- Anschluss 3 - Anrufbeantworter, Internrufnum-

- Anschluss 4 - Kombiport, Internrufnummer 14

(Anlagen-PIN)

TEL

h*ENDqª

END

mer 13

TELefon

h *TYP V q ª

Eingeben

Löschen

(Telefon)

FAX

MOD

KOM

ANR

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

TYP des Endgerätes

Auswahl

Vanity

Auswahl

h*ENDqª

ANRufbeantworter

FAX

MODem

KOMbiport

END

Q-Ton Hörer

auflegen

P - 11Programmierung

Page 49

Kurzbefehle programmieren

Sie können eine Funktion, die Sie oft benutzen wollen, als Kurzbefehl programmieren. Zwei Kurzbefehle, die Sie mit an jedem Telefon wählen können, stehen in Ihrer Eumex 5000PC zur Verfügung.

Im Auslieferungszustand sind als Kurzbefehle folgende Standard-Funktionen gespeichert:

oder

*0 = *TEL V

(Aufruf des Telefonbuchs mit

Vanity-Eingabe)

Sie können als Kurzbefehl 0 oder 1 jede Funktion programmieren. Jede Funktion beginnt mit *.

Programmiermodus starten:

*HOE

(Heranholen eines Externanrufes)

h*PRO qª

PRO

Eingeben

Sie können auch mehrere Funktionen zu einem Kurzbefehl zusammenfassen. Beispiel: Zeitlimit für einen Internteilnehmer eingeben/löschen. Nach Index 0 oder 1 geben Sie die einzelnen Funktionen ein. Dabei nicht den Hörer auflegen!

*DAU

*LIM .... - Zeitlimit eingeben /löschen

*END .... - Menü Zeitlimit beenden

Wenn Sie den Hörer auflegen, bevor Sie die Kurzbefehl-Eingabe mit wird die Eingabe verworfen.

Wenn Sie die Eingabe zu einem Kurzbefehl löschen oder verwerfen, ist wieder die zugehörige Standard-Funktion programmiert.

(Anlagen-PIN)

.... - Menü Zeitkonto starten

*KUR

beendet haben,

ggf.

h*KUR Izq p

Löschen

Hörer abnehmen

KURzbefehl

Auswahl

Index Kenn-

zeichen und Index 0 oder 1 eingeben

Q-Ton

Funktion eingeben. Hörer nicht auflegen!

ggf. nächste Funktion eingeben. Hörer nicht auflegen!

*KUR q ª

KURzbefehl - Eingabe be-

enden

Programmieren fortsetzen oder Programmiermodus beenden:

P - 12 Programmierung

Hörer auflegenQuittungston

h*ENDqª

END

Page 50

Liste der Anrufer einstellen

Externanrufe, die kein Internteilnehmer angenommen hat, speichert die Eumex 5000PC in einer Liste (Anrufliste). Sie können die Liste über das Programm "TK-Phone" auf einem PC anzeigen und ausdrucken. Das Programm "TK-Phone" ist Bestandteil des Softwarepaketes TK-Soft.

1. Auswahl vornehmen:

- Aus - es wird keine Liste der Anrufer gespeichert. Vorhandene Einträge werden gelöscht.

- Rufnummer - es werden alle Externanrufe gespeichert.

- Telefonbuch - es werden nur die Externanrufe gespeichert, die die Rufnummer übermitteln und im Telefonbuch der Eumex 5000PC stehen.

Programmiermodus starten:

h *LIS q ª

Hörer abnehmen

LISte der Anrufer

(Anrufliste)

h*PRO qª

PRO

Aus

Rufnummer

Telefonbuch

Auswahl

2. Festlegen, für wen die Auswahl gelten soll:

- Internteilnehmer (z.B. 11)

- Alle Internteilnehmer

Auslieferungszustand: Aus - keine Liste

Die Anrufliste enthält folgende Informationen:

- Datum und Uhrzeit des Anrufs

- Rufnummer/Name des Anrufers (wird die Rufnummer nicht übermittelt, wird die Rufnummer des Anrufers als "unbekannt" bezeichnet)

- Mehrfachrufnummer des Internteilnehmers

- Dienst (Telefonie, Fax, Daten)

(Anlagen-PIN)

Auswahl:

Intern Kennzeichen und Intern-

rufnummer eingeben oder

Alle Internteilnehmer

Internrufnr.

Alle

Quittungston Hörer

auflegen

Programmieren fortsetzen oder Programmiermodus beenden:

Hinweise

Wird die Anrufliste ausgeschaltet, werden alle von TK-Phone noch nicht registrierten Einträge in der Anlage gelöscht.

Bereits von TK-Phone registrierte Einträge werden nicht beeinflußt.

h*ENDqª

END

P - 13Programmierung

Page 51

Flashzeit einstellen

Analoge Telefone mit MFV (Mehrfrequenzwahlverfahren) benötigen u.a. zur Übergabe von Gesprächen eine Flashtaste (R-Taste oder Signaltaste). Die Eumex 5000PC können Sie an unterschiedliche Flashzeiten der Telefone anpassen. Die Flashzeit Ihres Telefons finden Sie in den technischen Daten des Telefons.

Die Einstellung der Flashzeit nehmen Sie an dem Endgeräteanschluss vor, für den sie gelten soll.

Programmiermodus starten:

h*PRO qª

PRO

Auslieferungszustand: Flashzeit - 50 bis 600 ms

Zum Test, ob die eingestellte Flashzeit richtig ist, gehen Sie an Ihrem Telefon wie folgt vor:

- Externgespräch aufbauen

- Flashtaste drücken, Sie hören den Internwählton

- Flashtaste nochmals drücken, Sie sind wieder mit dem Externteilnehmer verbunden. Ist die Verbindung abgebrochen, ist die Flashzeit in der Eumex 5000PC zu kurz eingestellt.

(Anlagen-PIN)

h *FLA E z q ª

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

FLAshzeit

Eingabe

Kennzeichen,

Bereich der Flashzeit eingeben 2 = 50 bis 200 ms 3 = 50 bis 300 ms 4 = 50 bis 400 ms 5 = 50 bis 500 ms 6 = 50 bis 600 ms

Quittungston

Hörer auflegen

h*ENDqª

END

Music on Hold (Wartemusik) festlegen

Legen Sie fest, ob bei Rückfragen oder Weitergabe von Gesprächen der gehaltene Teilnehmer eine interne Wartemusik (MoH) hören soll.

Programmiermodus starten:

h*PRO qª

PRO

Aus

Auslieferungszustand: Interne Music on Hold ein

(Anlagen-PIN)

h *MOH q ª

Interne MoH

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

P - 14 Programmierung

Music On Hold

(Wartemusik)

Auswahl

Quittungston Hörer auflegen

h*ENDqª

END

Page 52

Null voranstellen

Endgeräte, die die CLIP-Funktion (Anzeige der Rufnummer) unterstützten, können über eine Anrufliste verfügen. Damit ist es möglich, nicht angenommene Anrufe einfach zu wählen. Haben Sie an diesem Endgerät die "Externbelegung spontan mit intern" ausgeschaltet, müssen Sie die Funktion "Null voranstellen" einschalten.

Programmiermodus starten:

h*PRO qª

PRO

Aus

Die Einstellung "Null voranstellen" nehmen Sie an dem Endgeräteanschluss vor, für den sie gelten soll.

Auslieferungszustand: Null voranstellen - aus

(Anlagen-PIN)

h *NUL q ª

Ein

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

NULL voranstellen

QuittungstonAuswahl

Hörer auflegen

h*ENDqª

END

P - 15Programmierung

Page 53

CLIP-Funktion, Optionen einstellen

An analoge Endgeräte mit Anzeige der Rufnummer des Anrufers (CLIP-Funktion) übermittelt die Eumex 5000PC die Rufnummer, sofern diese vom Anrufer und von Ihrem Netzbetreiber übermittelt wird. Für die CLIP-Funktion können Sie mehrere Optionen einstellen, vorausgesetzt, die Endgeräte unterstützen die ausgewählte Option:

- Name des Anrufers anzeigen. Rufnummer und

Name müssen im Telefonbuch der Eumex 5000PC gespeichert sein.

- Rufnummer des Anrufers anzeigen

- Datum/Uhrzeit übermitteln

- Aus - Keine CLIP-Funktion für alle Teilnehmer

Programmiermodus starten:

h*PRO qª

PRO

Aus

Name

Wenn Sie mehrere Optionen einstellen wollen, müssen Sie jede Option einzeln einstellen, indem Sie jedesmal die *-Prozedur ausführen.

Auslieferungszustand: Rufnummer ein

Um die CLIP-Funktion nutzen zu können, müssen Sie die CLIP-Funktion an dem Endgerät einschalten (siehe Bedienung - Übermittlung der Rufnummer des Anrufers (CLIP)).

(Anlagen-PIN)

h*COP q ª

Datum/Uhrzeit

Rufnummer

Hörer abnehmen

COP, Option

einstellen

Auswahl

Hörer auflegenQuittungston

Programmieren fortsetzen oder Programmiermodus beenden:

P - 16 Programmierung

h*ENDqª

END

Page 54

Programmiermodus und Schaltbox vor unberechtigtem Zugang schützen

Durch eine Anlagen-PIN (Persönliche Identifikations Nummer) verhindern Sie den unbe-

rechtigten Zugang zum Programmiermodus. Durch eine Box-PIN verhindern Sie den unberechtigten Zugang zur Schaltbox .

Anlagen-PIN - Normalerweise kann jeder Teilnehmer programmieren. Durch eine 4-stellige Anlagen-PIN verhindern Sie das unberechtigte Starten des Programmiermodus. Sie schützen damit Ihre Einstellungen der Eumex 5000PC (z.B. Berechtigung der Internteilnehmer) vor ungewollten Veränderungen. Programmieren ist nur möglich, wenn beim Starten des Programmiermodus nach

*PRO

Die Anlagen-PIN können Sie ein- oder ausschalten und verändern. Im Auslieferungszustand ist die Anlagen-PIN immer 2580 (Standard-PIN), das sind die mittleren Tasten von oben nach unten. Die Standard-PIN ist ausgeschaltet.

Anlagen-PIN festlegen

Programmiermodus starten:

die Anlagen-PIN eingegeben wird.

h*PRO qª

PRO

Aus

Ein

Für mehr Sicherheit können Sie eine neue, eigene Anlagen-PIN eingeben.

Die Standard-PIN oder die neue Anlagen-PIN müssen Sie separat ein- oder ausschalten.

Vergessen Sie Ihre eigene Anlagen-PIN, können Sie keine Programmierung mehr vornehmen. In diesem Fall müssen Sie sich an Ihren Fachhändler wenden. Nur er kann die PIN zurücksetzen.

Box-PIN - Sie können von unterwegs von jedem Telefon aus die Schaltbox Ihrer Eumex 5000PC anwählen, z.B. die Tag-/Nachtschaltung umschalten oder eine Umleitung ausführen. Mit der 4-stelligen Box-PIN können Sie die Schaltbox vor unberechtigtem Zugang schützen. Im Auslieferungszustand ist keine Box-PIN festgelegt. Sie müssen eine BoxPIN eingeben, wenn Sie die Schaltbox nutzen wollen.

(Anlagen-PIN)

h*ANL q ª

Standard-PIN

Neue PIN eingeben

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

Anlagen-PIN eingeben?

Hören Sie nach in der Eumex 5000PC die Anlagen-PIN ausgeschaltet. Die Eingabe der Anlagen-PIN ist nicht erforderlich. Hören Sie nach

ANLagen-PIN PIN Kennzeichen

*PRO

Auswahl

den Quittungston, ist

keinen Ton, ist ein

und PIN der Anlage 4-stellig eingeben

Anlagen-PIN in der Eumex 5000PC programmiert. Geben Sie den Anlagen-PIN 4-stellig ein. Ist die PIN richtig, hören Sie den Quittungston. Ist die PIN falsch, hören Sie den Fehlerton (Besetztton). Legen Sie den Hörer auf und beginnen Sie die gesamte Eingabe von neuem.

Hörer auflegenQuittungston

h*ENDqª

END

P - 17Programmierung

Page 55

Box-PIN (Schaltbox-PIN) festlegen

Programmiermodus starten:

h*PRO qª

(Anlagen-PIN)

PRO

Eingeben

h*BOX q ª

Löschen

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

BOX -PIN PIN Kennzeichen

Auswahl

und PIN der Schaltbox 4-stellig eingeben

Q-Ton

h*ENDqª

END

Hörer auflegen

Vorwahl eingeben

Geben Sie Ihre Vorwahl (Ortsnetzkennzahl) ein. Damit ersparen Sie sich die Eingabe der Vorwahl für Rufnummern im Telefonbuch Ihres Ortsnetzes.

Programmiermodus starten:

h*PRO qª

PRO

Eingeben

h *ORT Vz# q ª

Löschen

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

Ortsnetzkennzahl

Auswahl

Bei der Übermittlung der Rufnummer wird die Vorwahl automatisch hinzugefügt.

(Anlagen-PIN)

Vorwahl Kennzeichen

und Vorwahlnummer eingeben

Quittungston

h*ENDqª

END

Hörer auflegen

P - 18 Programmierung

Page 56

Laden neuer Firmware

Ihre ISDN-Eumex 5000PC können Sie ohne Eingriff in die Eumex 5000PC auf den neuesten Firmwarestand bringen. Sie laden die neue Firmware in die Eumex 5000PC - über einen PC an der PC/

Anlagendaten der Eumex 5000PC sichern

- Starten Sie das Konfigurationsprogramm "TKSet" auf Ihrem PC.

- Lesen Sie alle Daten aus der Eumex 5000PC aus (F8).

Neue Firmware laden

- Ein Firmware Update besteht aus den Dateien xxx.abf und xxx.bin. Diese Dateien sind ggf. in einer selbstentpackenden Datei (xxx.exe) zusammengefasst.

- Die Dateien xxx.abf und xxx.bin müssen sich im Verzeichnis Updates von TK-Soft befinden. (...\tksoft\updates)

- Starten Sie das Update-Programm "TK-Flash". Über die Bedienung von "TK-Flash" informiert Sie die Online-Hilfe.

Speicher löschen vom Telefon

Programmiermodus starten:

h*PRO qª

PRO

Drucker-Schnittstelle oder an der USB-Schnittstelle der Eumex 5000PC. Außerdem kann der Service die neue Firmware aus der Ferne per ISDN in Ihre Eumex 5000PC laden.

- Speichern Sie die Daten auf der Festplatte oder auf einer Diskette.

Die neue Firmware wird jetzt in die Eumex 5000PC geladen. Während des Ladevorgangs (ca. 5 Minuten) können Sie nicht telefonieren. Auf dem Monitor des PC können Sie das Laden verfolgen.

- Beenden Sie "TK-Flash".

- Löschen Sie den Speicher der Eumex 5000PC vom Telefon aus.

(Anlagen-PIN)

h*AUSq ª

Hörer abnehmen

Die Speicher werden gelöscht!

Anlagendaten der Eumex 5000PC laden

Laden Sie die gespeicherten Anlagendaten vom PC wieder in die Eumex 5000PC.

AUSlieferungszustand

(Speicher löschen)

Quittungston Hörer auflegen

Die Eumex 5000PC arbeitet nun mit der neuen Firmware.

P - 19Programmierung

Page 57

SMS im Festnetz

Internen Port für SMS-Empfang einrichten

Sie haben die Möglichkeit, einen internen Port speziell für den Empfang von SMS einzurichten. An diesem Port kann dann ein SMS-fähiges Interntelefon oder ein eingeschalteter PC mit der entsprechenden Software (z.B. Teledat RVS-COM ab Version 3.00) verwendet werden, um SMS-Nachrichten entgegenzunehmen. Dadurch wird sichergestellt, dass keine anderen Telefone klingeln, wenn eine SMS-Nachricht empfangen wird.

Programmiermodus starten:

h * SMS q ª

Hörer abnehmen

SMS-Funktionen Auswahl:

h*PRO qª

PRO

E I z

Einrichten

L I

Löschen

Einrichten, Löschen

Auslieferungszustand: Es ist kein interner Port für den Empfang von SMS eingerichtet. Der Empfang im Festnetz ist trotzdem möglich. Alle Telefone, die sich in der Rufverteilung befinden, klingeln jedoch mindestens einmal.

Die Rufnummer des SMS-Servers ist auf den SMS- Server der Deutschen Telekom eingestellt (0193010).

(Anlagen-PIN)

Intern

Internrufnummer des SMS-fähigen Ports eingeben

Quittungston

Hörer auflegen

Programmieren fortsetzen oder Programmiermodus beenden:

Rufnummer des SMS-Servers einstellen

Programmiermodus starten:

h * SMS q ª

Hörer abnehmen

Programmieren fortsetzen oder Programmiermodus beenden:

SMS-Funktionen

h*PRO qª

PRO

E S z #

Eingeben

L S

Löschen

Auswahl:

Eingeben,Löschen

(Anlagen-PIN)

SMS-Server

h*ENDqª

END

Rufnummer des SMS-Servers einge-

ben und mit # abschließen

Quittungston

h*ENDqª

END

Hörer auflegen

P - 20 Programmierung

Page 58

Softwareübersicht

Kommunikation per PC

Die mitgelieferte CD-ROM enthält die Anlagensoftware TK-Soft, die Kommunikationssoftware

Teledat RVS-COM und die Internetsoftware T-Online. Mit der Kommunikationssoftware stehen

Ihnen leistungsfähige und universelle Kommunikationsprogramme zur Verfügung, mit denen Sie über die USB-Verbindung zur Eumex 5000PC die wichtigsten Anwendungen der Datenkommunikati-

Programmkomponenten der Anlagensoftware TK-Soft

TK-Bill - ist für die Auswertung Ihrer Verbindungsdaten zuständig. TK-Bill sortiert die Verbindungsdaten nach Nebenstellen, Datum, Rufnummern oder Kunden. TK-Bill protokolliert nicht nur gehende Verbindungen, sondern auf Wunsch auch kommende Verbindungen und erzeugt so ein Logbuch aller Telefonaktivitäten.

TK-Phone - mit dem CTI-Programm (Computer Telephone Integration) kann der PC über die Eumex 5000PC telefonieren. Gleichgültig, in welchem Programm Sie gerade arbeiten - TK-Phone informiert Sie jederzeit auf dem Monitor, wer Sie anrufen will oder anrufen wollte. Für den Rückruf reicht ein Doppelklick auf die Anrufliste. Oder Sie speichern gleich sämtliche Telefonnummern im Computer. Das Telefonbuch von TK-Phone ist nur durch die Größe der Festplatte eingeschränkt. Mit TK-Phone können Sie aber auch jede beliebige

on realisieren können. Der Umwelt zuliebe haben wir auf eine umfangreiche, gedruckte Bedienungsanleitung für die einzelnen Kommunikationsprogramme verzichtet. Mit der Taste F1 erreichen Sie zu jeder Anwendung die Hilfefunktion. Die Hilfetexte können Sie sich ausdrucken.

Rufnummer am Bildschirm wählen: zum Beispiel, wenn Sie eine e-Mail erhalten und den Absender anrufen wollen. Markieren Sie die Telefonnummer in der e-Mail und kopieren Sie die Rufnummer in die Zwischenablage. Ihr Telefon klingelt. Wenn Sie den Hörer abnehmen, wird die Rufnummer aus der Zwischenablage gewählt. Sie können mit dem Teilnehmer sprechen.

TK-Set - zum Programmieren der Eumex 5000PC vom PC. Rufumleitung, Klingelfolgen, Tag/Nachtschaltung sowie alle Parameter des ISDN-Systems stellen Sie damit schnell und einfach ein oder ändern sie. Mit TK-Set können Sie Ihre individuelle Konfiguration auch auf der Festplatte oder Diskette abspeichern. Bei Bedarf überspielen Sie alles wieder in die Eumex 5000PC. (Siehe Kapitel "Programmieren der Eumex 5000PC")

Programmkomponenten der Kommunikationssoftware Teledat RVS-COM

Mit dem Kommunikationssoftware Teledat RVSCOM können Sie alle Dienste des ISDN komfortabel auf Ihrem PC nutzen. Teledat RVS-COM besteht aus folgenden Programmkomponenten:

RVS TransferMaster - bietet Ihnen einen Dateimanager, mit dem Sie schnell und sicher Dateien, z.B. an externe Mitarbeiter, übertragen können.

RVS Fax - ermöglicht das Senden von Faxen direkt aus einer Textverarbeitung und den Empfang von Faxen auf Ihrem PC.

RVS SMS - ermöglicht das Versenden und Empfangen von SMS-Nachrichten bequem vom PC aus.

Kommunikation per PC

RVS Telefon - stellt Ihnen ein ISDN-Telefon mit einem Anrufbeantworter für Ihren PC zur Verfügung. Hierzu muss Ihr PC aber über eine vollduplexfähige Soundkarte verfügen.

RVS Terminal - macht aus Ihrem PC ein MailboxTerminal für Verbindungen zu ISDN-Mailboxen.

RVS VideoPhone - ermöglicht Bildtelefonie über Ihren PC mit Hilfe einer Soundkarte und einer Videokamera.

Über einen virtuellen COM-Port wird anderen Anwendungen ein simuliertes, analoges Modem bereitgestellt. Damit ist eine Datenübertragung auch zu Gegenstellen möglich, die keinen ISDNAnschluss besitzen.

K - 1

Page 59

CTI - Computerunterstützte Telefonie über TAPI-Schnittstelle

TAPI - (Telephony Applications Programming Interface) ist, im Gegensatz zu TK-Phone, keine eigenständige CTI-Applikation, sondern eine Schnittstelle zwischen einer TAPI-fähigen Windows-Applikation und der Eumex 5000PC. Unterstützen Programme (Applikationen) diese Schnittstelle, ist es möglich, die Eumex 5000PC zu steuern. Der Umfang der Steuerung hängt von der verwendeten Applikation ab. Sie umfasst aber meist das Starten abgehender Gespräche (Wahl aus der Applikation) und das Anzeigen ankommender Rufe.

Die TAPI ist eine Schnittstelle der Microsoft Betriebssysteme und der Applikationsseite des Microsoft-Telephony-Interfaces. Zur Verbindung dieses Interfaces mit der Eumex 5000PC ist ein Telephony Service Provider (TSP) vom Hersteller der ISDN-Hardware - in diesem Fall von der Deutschen Telekom AG - notwendig. Der TSP ist ein Treiber, den Sie auf Ihrem PC installieren müssen.

Systemvoraussetzungen

Für die Installation der Softwarepakete sind folgende Systemvoraussetzungen erforderlich:

- IBM- oder kompatibler PC mit Festplatte und CDROM-Laufwerk

- Pentium II mit einer Taktfrequenz von 233 MHz oder höher

- Arbeitsspeicher mindestens 64 MB

Er führt die gewünschten TAPI-Funktionen aus und regelt den notwendigen Datenaustausch zwischen PC und Eumex 5000PC.

Durch den stetig wachsenden Funktionsumfang der TAPI-unterstützenden Applikationen muss der TSP ständig erweitert werden. Damit Sie für Ihren Einsatz stets über den aktuellen TSP verfügen, stellen wir Ihnen den TSP auf unserer Homepage im Internet unter http://www.telekom.de/faq zur Verfügung.

Das selbstentpackende File enthält alle Informationen zur Installation und zu den unterstützten Applikationen.

Hinweis: Die CTI-Computerunterstützte Telefonie über TK-Phone oder TAPI können Sie nur mit analogen Telefonen nutzen.

- Microsoft Windows 98/2000/ Windows XP

- USB-Schnittstelle

- V.24-Schnittstelle

- Vollduplex-Soundkarte, Mikrofon und Lautsprecher (optional) für RVS Telefon und zusätzlich eine WebCam (optional) für RVS VideoPhone

Eumex 5000PC Setup - Software Installation

Wichtig! Haben Sie bereits eine ISDN-Karte von einem anderen Hersteller in Ihrem Rechner installiert, müssen Sie diese inklusive der Treiber zuerst entfernen. Gehen Sie hierbei nach dem Handbuch

Installationsablauf zu folgen. Sie kommen jedoch auch zum Ziel, wenn Sie Ihre Eumex 5000PC schon angesteckt haben. Folgen Sie dann den Aufforderungen des Betriebssystems.

des jeweiligen Herstellers vor.

Falls es zu Problemen bei der Treiberinstallation Während der Software-Installation werden Sie gegebenenfalls aufgefordert, die Betriebssystem CD einzulegen. Legen Sie Ihre Betriebssystem CD bereit.

kommen sollte, finden Sie auf der CD "Eumex

5000PC" ein Programm mit dem Namen

AGFCLEAN.EXE. Nach Aufruf dieses Programms

und einem Neustart können Sie mit der Installation

von neuem beginnen. Die einfachste Möglichkeit, Ihre Eumex 5000PC zu installieren besteht darin, sie zunächst nicht mit dem PC zu verbinden, sondern dem folgendem

K - 2 Kommunikation per PC

Page 60

1. Schalten Sie Ihren Computer ein.

2. Legen Sie die CD "Eumex 5000PC" in das CDLaufwerk ein. Das Installationsprogramm wird automatisch gestartet.

3. Es erscheint das Begrüßungsfenster. Klicken Sie auf „Weiter“.

8. Die Mehrfachrufnummer werden zur Eumex 5000PC übertragen und die Anlage vorkonfiguriert. Rufzuordnung: Rufe auf der 1. MSN werden an 11 signalisiert, Rufe auf der 2. MSN an 12, 13, 14 und Rufe auf der 3. MSN auf 20 (Com-Center). Klicken auf "Weiter".

4. Es erscheint das Lizenzfenster. Wenn Sie die Lizenzbedingungen akzeptieren, klicken Sie auf "Weiter". Fahren Sie nach Aufforderung mit der Installation der CAPI-Treiber fort.

5. Stellen Sie nach dem nächsten Fenster die USBVerbindung zwischen der Eumex 5000PC und Ihrem Computer her. Stecken Sie den quadratischen Stecker (B-Stecker) des mitgelieferten USB-Kabels in die USBBuchse an der Eumex 5000PC. Den flachen Stecker (A-Stecker) des USB-Kabels stecken Sie in einen der USB-Anschlüsse an Ihrem Computer. Die Treiber werden automatisch installiert.

6. Nach dem Begrüßungsfenster erscheint das Hinweisfenster "Treiber wurden installiert". Klicken Sie auf "Weiter".

7. Es erscheint das Dialogfenster "MSN-Tabelle zur Eingabe der Mehrfachrufnummern (MSN) Ihres ISDN-Anschlusses und Ihrer Ortsnetzkennzahl (Vorwahl). Geben Sie die MSNs und die Ortsnetzkennzahl ein. Klicken Sie auf "Weiter".

Software deinstallieren

Wenn Sie die Treibersoftware oder einzelne Programmkomponenten der Anlagensoftware oder der Kommunikationssoftware auf Ihrem Computer später nicht mehr verwenden möchten, können Sie diese auch wieder deinstallieren.

9. Es erscheint das Fenster "Setup - Software Installation" zur Auswahl der Software, die installiert werden soll. Sie können wählen zwischen den Setup-Typen - Standard, Minimal und Benutzer. Die Softwareprogramme werden angezeigt. Klicken Sie auf „Weiter“.

10. Es erscheint das Fenster "Zusammenfassung". Es zeigt die zu installierenden Komponenten an. Haben Sie vorher den Setup-Typ Benutzer ausgewählt, können Sie hier die einzelnen Softwareprogramme auswählen, die dann installiert werden. Klicken Sie auf „Weiter“.

11. Die Installation der Software erfolgt.

12. Zum Abschluss der Installation starten Sie Ihren PC einmal neu.

Entfernen Sie die Treiber für die Eumex 5000PC unter "Start > Einstellungen > Systemsteuerung > Software" durch Auswahl von "Eumex 5000PC Treiber entfernen" oder durch Anklicken von "Start > Programme > Eumex 5000PC > Eumex 5000PC entfernen". Die einzelnen Programmkomponenten können Sie ebenfalls über "Start > Einstellungen > Systemsteuerung > Software" entfernen. Zum Abschluss starten Sie Ihren PC einmal neu.

Kommunikation per PC

K - 3

Page 61

Verbindungen zum Internet oder einem anderen Netzwerk

Falls Sie nicht über die mitgeleiferte T-Online Software ins Internet wollen, finden Sie hier Hinweise, wie Sie mit dem Microsoft DFÜ-Netzwerk eine Verbindung zum Internet oder einem anderen Netzwerk herstellen können.

1. Öffnen (Doppelklick) Sie das Symbol „Arbeitsplatz“ auf dem Desktop.

2. Öffnen (Doppelklick) Sie das Symbol „DFÜ-Netzwerk“

Das DFÜ-Netzwerk wird bei der Windows 98Standardinstallation automatisch installiert. Sollte das DFÜ-Netzwerk nicht unter „Arbeitsplatz“ erscheinen, können Sie nachinstallieren. Wählen Sie „Start > Einstellungen > Systemsteuerung > Software“. Weitere Informationen finden Sie im Index der Windows-Hilfe unter dem Stichwort „Software, Installieren von Komponenten“.

3. Ist dies die erste Verbindung, klicken Sie auf „Weiter“. Sonst öffnen (Doppelklick) Sie „Neue Verbindung erstellen“.

4. Geben Sie im Assistenten einen Namen für die Verbindung ein, z.B. den Ihres Providers.

5. Unter „Wählen Sie ein Gerät“, wählen Sie „RVS ISDN Internet PPP“ und klicken auf „Weiter“. Das RVS-COM Center muss offen sein.

6. Geben Sie ins Feld „Rufnummer“ die ISDN-Einwahlnummer Ihres Internetproviders oder des entfernten Netzwerkes ein und klicken Sie auf „Weiter“.

7. Klicken Sie auf „fertigstellen“. Es wird ein Symbol für diese Verbindung angelegt.

Konfigurieren der Verbindung

1. Falls das DFÜ-Netzwerk nicht geöffnet ist: Öffnen (Doppelklick) Sie das Symbol „Arbeitsplatz“ auf dem Desktop . Öffnen (Doppelklick) Sie das Symbol „DFÜ-Netzwerk“.

2. Öffnen Sie das Dialogfenster, in dem Sie Ihre Verbindung konfigurieren können. Klicken Sie mit der rechten Maustaste auf das Symbol der vorher erstellten Verbindung und wählen Sie „Eigenschaften“.

3. Aktivieren Sie die Registerkarte „Servertypen“. Führen Sie folgende Schritte aus:

- Wenn Sie eine Verbindung zum Internet einrichten, deaktivieren Sie „Am Netzwerk anmelden“.

- Aktivieren Sie „Softwarekomprimierung“.

- Für Verbindungen ins Internet aktivieren Sie als Protokoll nur „TCP/IP“

Einwahl ins Internet oder ein anderes Netzwerk

Nachdem Sie die Verbindung zu Ihrem Internetprovider oder dem Netzwerk, wie beschrieben, eingerichtet haben, können Sie sich jetzt in das entsprechende Netzwerk einwählen. Wenn Sie im Internet surfen wollen oder Ihre e-Mail abrufen wollen, müssen Sie einen Web-Browser oder eine e-Mail-Anwendung installiert haben.

Führen Sie zur Verbindung die folgenden Schritte aus:

1. Öffnen (Doppelklick) Sie das Symbol „Arbeitsplatz“ auf dem Desktop.

2. Öffnen (Doppelklick) Sie das Symbol „DFÜ-Netzwerk“

3. Öffnen (Doppelklick) Sie das Symbol der vorher eingerichteten Verbindung.

4. Im Dialogfenster „Verbinden mit“ tun Sie folgendes: Geben Sie den von Ihrem Internetprovider bereitgestellten Benutzernamen und das Kennwort ein. Klicken Sie auf „Verbinden“ Sobald die Verbindung hergestellt ist, erscheint das Dialogfenster „Verbunden mit“.

5. Sie können jetzt mit dem Web-Browser im Internet surfen oder mit einer e-Mail-Anwendung Ihre e-Mails abrufen.

Trennen der Verbindung

Zum Trennen der Verbindung klicken Sie im Dialogfenster „Verbunden mit“ auf „Trennen“. Wurde dieses Dialogfenster zum Symbol verkleinert, müssen Sie auf das Symbol in der Task-Leiste klicken.

K - 4 Kommunikation per PC

Page 62

Glossar

Dienste

Im ISDN wird beim Anruf eines ISDN-Teilnehmers eine Dienstekennung (z.B. Telefonie, Fax) übertragen. Eine Verbindung mit dem Anrufer kommt nur zustande, wenn das angerufene Endgerät über die gleiche Dienstekennung verfügt. Dadurch werden Fehlverbindungen von zwei unterschiedlichen Endgeräten (z.B. Telefon und Fax) verhindert.

DFÜ-Netzwerk

Mit dem DFÜ-Netzwerk von Microsoft Windows kann Ihr Computer über die Eumex 5000PC Verbindung zu einem Internet-Service-Provider aufnehmen

Endgeräte

Geräte, die Sie als Internteilnehmer der Eumex 5000PC anschließen. Analoge Endgeräte - wie Telefone, Anrufbeantworter, Telefaxgeräte, Kombigeräte (Telefon, Fax, ggf. Anrufbeantworter in einem Gerät), Modem.

Extern

Beim Telefonieren in einer Eumex 5000PC unterscheidet man Intern- und Externgespräche. Externgespräche sind Gespräche zu Teilnehmern, die nicht an Ihre Eumex 5000PC angeschlossen sind. So sind auch Verbindungen zwischen Endgeräten Ihrer Eumex 5000PC und anderen Endgeräten an Ihrem Mehrgeräteanschluss ebenfalls Externverbindungen. Dafür ist in der Regel der Citytarif zu entrichten.

Externbelegung (Amtsholung)

Belegung einer Leitung (B-Kanal) um einen Externteilnehmer anzurufen.

Gehende Externverbindung

Verbindung zu einem Externteilnehmer, die von einem Endgerät der Eumex 5000PC durch Wahl einer Externrufnummer aufgebaut wird.

Impulswahlverfahren (IWV)

Jeder gewählten Ziffer ist eine festgelegte Anzahl von Unterbrechungen zugeordnet. Die Unterbrechungen hören Sie bei der Wahl im Hörer.

Intern

Interngespräche sind die Gespräche, die Teilnehmern der Eumex 5000PC untereinander durch Wahl der Internrufnummer führen. Diese sind generell kostenlos.

ISDN (Integrated Services Digital Network) Übersetzt bedeutet dies: diensteintegrierendes digitales Telekommunikationsnetz. Alle Dienste (Sprache und Daten) können jetzt in einem Netz übertragen werden.

Kommende Externverbindung

Verbindung zu einem Endgerät der Eumex 5000PC, die von einem Externteilnehmer über die Rufnummer der Eumex 5000PC aufgebaut wird.

Konfigurieren

Das Einstellen (programmieren) der Funktionen der Eumex 5000PC vom PC über ein Konfigurationsprogramm.

Leitung (B-Kanal/S0-Basisanschluss)

An Ihre Eumex 5000PC können Sie einen externen S0-Basisanschluss anschließen. Jeder externe S0Basisanschluss verhält sich wie zwei herkömmliche analoge Leitungen. So haben Sie zwei Leitungen (B-Kanäle), auf denen Sie telefonieren können (City-, Deutschland- oder Auslandsgespräche).

Mehrfrequenzwahlverfahren (MFV)

Jeder gewählten Ziffer ist ein bestimmter Ton zugeordnet. Telefone mit diesem Wahlverfahren benötigen an der Eumex 5000PC eine Signaltaste (Rückfragetaste R) Flash-Funktion.

MoH (Music on Hold)

Ein wartender Externteilnehmer hört während die Verbindung gehalten wird, z.B. bei der Gesprächsweitergabe, eine Wartemusik.

MSN (Multiple Subscriber Number) Die Mehrfach- rufnummer ist eine der Rufnummern (Telefonnummer) unter denen der Mehrgeräteanschluss erreichbar ist.

NTBA (Network Termination for ISDN Basic Access) - Netzabschluss (NT) für den ISDN-Basis-

anschluss Der Netzbetreiber verlegt seine Kupferkabel bis zu diesem Anschlusspunkt (S0-Basisanschluss). Hier schließen Sie Ihre Eumex 5000PC und weitere ISDN-Endgeräte an.

Rufzuordnung

In den Rufzuordnungen legen Sie fest, welche Endgeräte der Eumex 5000PC bei einem Externanruf klingeln sollen. Sie legen fest, ob nur ein Endgerät oder gleichzeitig mehrere Endgeräte gerufen werden sollen.

Anhang

A - 1

Page 63

Rufzuordnungen für Anrufe von extern sind: Tagschaltung, Nachtschaltung und die Weiterschaltung (intern). Zwischen Tagschaltung und Nachtschaltung kann von jedem Telefon aus jederzeit umgeschaltet werden.

Weiterschaltung intern - Ein Anruf von extern, der in einer bestimmten Zeit nicht angenommen wird, wird weitergeschaltet. Es klingeln dann die Endgeräte der Eumex 5000PC, die in der Weiterschaltung festgelegt sind. Die Anzahl der Rufzyklen bis zur Weiterschaltung ist einstellbar.

Schaltbox

Die Schaltbox Ihrer Eumex 5000PC können Sie von extern anrufen und über eine nachgewählte

-Prozedur z.B. die Rufzuordnung umschalten, eine Umleitung einrichten oder eine Raumüberwachung vornehmen.

Wenn mal was nicht funktioniert

Kontrollen

Die Schaltbox erreichen Sie von extern über eine eigens der Schaltbox zugeordnete Mehrfachrufnummer (MSN). Mit dem Box-PIN ist die Schaltbox gegen unberechtigten Zugang geschützt.

Signaltaste R (Rückfrage)

Taste am Telefon, die Sie drücken müssen, wenn Sie während eines Gesprächs bei einem anderen Teilnehmer rückfragen wollen. Die Signaltaste muss die Flash-Funktion haben, das heißt, eine kurze Unterbrechung ausführen.

USB Universal Serial Bus - ist eine serielle Schnittstelle

mit einer Übertragungsrate von bis zu 12 MBit/s. Ein USB-Anschluss kann mehrere Geräte gleichzeitig betreiben. Die Geräte können im laufenden Betrieb hinzugefügt oder entfernt werden.

Sie haben ein modernes Produkt der Deutschen Telekom erworben, das einer strengen Qualitätskontrolle unterliegt. Sollten trotzdem einmal Probleme auftreten:

- Bei Fehlfunktionen der Eumex 5000PC überprü-

fen Sie bitte Ihre Bedienung anhand der Bedienungsanleitung.

- Kontrollieren Sie, ob die Anschlüsse der Endge-

räte und der Eumex 5000PC richtig gesteckt sind.

- Sollten Sie eine Störung nicht beheben können

oder haben Sie Fragen zur Bedienung des Gerätes, steht Ihnen Ihr Fachhändler oder unsere

Sonderwählton ausschalten

Nach Abnehmen des Hörers an Ihrem Telefon hören Sie den Sonderwählton. Den Sonderwählton hören Sie bei aktivem Anrufschutz, Automatischer Wahl oder einer Umleitung.

Hotline Mo.- Fr. 08:00 bis 20:00 Uhr, Sa 09:00 bis 16:00 Uhr unter der Rufnummer

0180/5 34 43 45 gerne zur Verfügung.

Beachten Sie! Die ISDN-Leistungsmerkmale Ihrer Eumex 5000PC können Sie nur nutzen, wenn Ihr Netzbetreiber Ihnen diese Leistungsmerkmale zur Verfügung stellt.

Vermuten Sie eine Störung Ihres Anschlusses, wenden Sie sich bitte an den Service Ihres Netzbetreibers. Für die Deutsche Telekom ist der T-Service in diesem Fall unter der Rufnummer 0800 330 2000 zu erreichen.

Mit der *-Prozedur können Sie alle Funktionen deaktivieren, die einen Sonderwählton zur Folge haben.

h*SON q ª

Hörer abnehmen

SONderwählton

(Funktionen deaktivieren)

Quittungston

Hörer auflegen

A - 2 Anhang

Page 64

Verhalten bei Störungen

Störung

Programmierung der Eumex 5000PC unklar

Nach Abnehmen des Hörers kein Wählton

Es kommen keine Interngespräche an

Es kommen keine Externgespräche an

Keine gehende Externverbindung möglich

Übergabe eines Externgesprächs (Rückfrage) ist nicht möglich

Mögliche Ursachen

Stromausfall Endgerät defekt Installation fehlerhaft

Anrufschutz eingeschaltet (Sonderwählton)

Umleitung zu einem anderen Telefon (intern/extern) (Sonderwählton)

Falsche MSN eingegeben Zuordnung MSN - Intern-

teilnehmer fehlt Anrufschutz eingeschaltet

(Sonderwählton) Umleitung zu einem ande-

ren Telefon (intern/extern) (Sonderwählton)

ISDN-Anrufweiterschaltung ist aktiv

Keine Berechtigung programmiert

Zeitlimit erreicht Die Rückfragetaste r am

Telefon ist als Erdtaste eingestellt

Flashzeit falsch

Abhilfe

Reset der Eumex 5000PC Rücksetzen der Eumex 5000PC in den Aus-

lieferungszustand und neu programmieren Netzanschluss, Sicherungen überprüfen Endgerät an einem anderen Anschluss überprüfen Anschlüsse an der Anschlussdose und an der

Eumex 5000PC kontrollieren Anrufschutz ausschalten

Umleitung ausschalten

Richtige MSN eingeben, ggf. alle löschen Internteilnehmer der MSN zuordnen (Rufzu-

ordnung) Anrufschutz ausschalten

Umleitung ausschalten

ISDN-Anrufweiterschaltung deaktivieren

Berechtigung, Zugang zum ISDN-Netz, Zuweisung von Sperrnummern überprüfen

Systembetreuer benachrichtigen Telefon auf MFV (Tonwahl) und Rückfragetaste auf

Flash einstellen

Flashzeit am Telefon oder an der Eumex 5000PC für den betreffenden Endgeräteanschluss einstellen

Stromausfall

Bei einem Stromausfall können Sie weder extern noch intern telefonieren.

Nach Wiederkehr der Netzspannung:

- funktioniert die Eumex 5000PC wieder nach dem vorher eingerichteten Programm. Alle über den Programmiermodus oder das PC-Programm vorgenommene Einstellungen bleiben erhalten,

sofern der Programmiermodus vorschriftsmäßig beendet wurde.

- eingeleitete Rückrufe sind gelöscht

- die in der Eumex 5000PC geparkten Verbindungen sind gelöscht

- die Verbindungsdatensätze sind gelöscht.

Anhang

A - 3

Page 65

Reset der Eumex 5000PC

Durch einen Reset (Rücksetzen) können Sie die Programmierung der Eumex 5000PC wieder in einen definierten Zustand versetzen. Das kann notwendig sein, wenn unklare Einstellungen zurückgesetzt werden sollen oder die Eumex 5000PC neu programmiert werden soll. Nach dem Reset funktioniert die Eumex 5000PC wieder nach dem vorher eingerichteten Programm. Alle über den Programmiermodus oder das PCProgramm vorgenommenen Einstellungen bleiben erhalten, sofern der Programmiermodus vorschriftsmäßig beendet wurde.

Software - Reset

Programmiermodus starten:

h*PRO qª

PRO

(Anlagen-PIN)

h*RESª

abnehmen

RESet der Eumex

5000PC

Hörer auflegenHörer

Rufe

Externruf

Rhythmus 0 (Standard)

Rhythmus 1

Rhythmus 2

Rhythmus 3

Rhythmus 4

Alle Rufrhythmen für kommende Externrufe beginnen mit einem Auftaktruf von 500 ms. Dann folgt eine Pause von 2 s. Dies ist technisch bedingt zur Übermittlung der Rufnummer des Anrufers (CLIP). Danach ist eine Unterscheidung von Anrufen auf verschiedenen Rufnummern der Eumex 5000PC möglich (siehe Grafik).

{{{{{{{{{{||||||||||||||||||||||||||||||||||||||{{{{{{{{{{||||||||||||||||||||||||||||||

Ein Externteilnehmer ruft an

{{{{{{{{||{{||||||||||||||||||||||||||||||||||||{{{{{{{{||{{||||||||||||||||||||||||||||

{{{{{{{{||{{||{{||||||||||||||||||||||||||||||||{{{{{{{{||{{||{{||||||||||||||||||||||||

{{{{{{{{||{{||{{||{{||||||||||||||||||||||||||||{{{{{{{{||{{||{{||{{||||||||||||||||||||

{{{{{{{{||{{||{{||{{||{{||||||||||||||||||||||||{{{{{{{{||{{||{{||{{||{{||||||||||||||||

Achtung! Beim Reset der Eumex 5000PC werden gelöscht:

- alle bestehenden Intern- und Externverbindungen

- Fernkonfiguration

- Rückrufe intern

- ISDN-Rückruf bei Besetzt

- Leitungsreservierungen

Hardware - Reset - Steckernetzteil aus der Steckdose des 230V - Stromnetzes ziehen und wieder stecken. Software - Reset - Folgende Prozedur ausführen:

. . .

Internruf

{{{{||||||||||||||||||{{{{||||||||||||||||||{{{{||||||||||||||||||{{{{||||||||||||||||||

Ein Internteilnehmer ruft an

Reservierung einer Leitung

Erläuterung:

{{{{||||{{{{||||{{{{||||{{{{||||{{{{

{{{{{{{{{{||||||||||

. . .

Ruf Pause Fortsetzung

Je nach verwendetem Endgerät können die Rufe abweichen.

A - 4 Anhang

. . .

Page 66

Wählton

- intern

- extern

Freiton

- intern

- extern

Besetztton

Sonderwähltöne

- Programmierton

- Schlosston

Anklopfton

Quittungston

Fehlerton

Erläuterung:

Töne

{{||{{||{{||||||||||||{{||{{||{{||||||||||||{{||{{||{{||||||||||||{{||{{||{{||||||||||||

Signalisiert Ihnen, nach Abheben des Hörers, dass Sie wählen können

{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{

Dauerton, den Sie hören, wenn Sie nach Wahl der "0" eine Leitung belegt haben

{{{{||||||||||||||||||{{{{||||||||||||||||||{{{{||||||||||||||||||{{{{||||||||||||||||||

Der Internteilnehmer wird gerufen

{{{{||||||||||||||||{{{{||||||||||||||||{{{{||||||||||||||||{{{{||||||||||||||||{{{{||||

Der Externteilnehmer wird gerufen

{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||

Der angewählte Intern- oder Externteilnehmer ist besetzt

||{}||{}||{}{{}{}{}{}{||||{}||{}||{}{{}{}{}{}{||||{}||{}||{}{{}{}{}{}{||||{}||{}||{}{{}{

Signalisiert nach Abheben des Hörers, dass Sie wählen können, aber Anrufschutz, Automatische Wahl oder eine Umleitung eingeschaltet ist

{{|||||||||||||||{{|||||||||||||||{{|||||||||||||||{{|||||||||||||||{{|||||||||||||||

Signalisiert nach Abheben des Hörers, dass Sie nicht wählen können, der Programmiermodus oder das Kostenmenü sind eingeschaltet

{{|{{||||||||||||||||||||||||||||{{|{{||||||||||||||||||||||||||||{{|{{|||||||||||||||

Signalisiert nach Abheben des Hörers, dass das Telefon abgeschlossen ist.

{{||||{{||||||||||||||||||||||||||||||||||||||||||||||||||||||{{||||{{|. . .

Signalisiert in Ihrem Gespräch einen Anruf nach 10 s

{{{{

Eingabe angenommen

{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||||{{||

Bedienungsfehler / Eingabe abgelehnt

{{{{{{{{{{||||||||||

. . .

Ton Pause Fortsetzung

. . .

Anhang

A - 5

Page 67

Technische Daten

Gehäuseabmessungen

Gewicht

Umgebungstemperatur

- Betrieb / Lagerung

Luftfeuchte

Netzanschluss

- Leistungsaufnahme bei U

= 230 V und Vollast

nenn

- Länge des Anschlusskabels

- Steckernetzteil (Typ)

S0-Anschluss

- Anschluss "T-ISDN"

- Länge IAE-Kabel

- Anschluss "S0-Extern"

Analoge Endgeräte

- Reichweite

- Anschluss

- Wahlverfahren

- Rückfragetaste

- Datenübertragung

22 x 15,5 x 6,2 (Länge x Breite x Höhe) in cm

980 g inkl. Steckernetzteil

5 °C bis 40 °C / -25 °C bis +70 °C

max. 70% (nicht kondensierend)

230 VAC, +10% / -10%, 50 Hz I

= 40 mA (9 VA)

nenn

2 m

TST 533238, Anschluss über Westernbuchse RJ 11

Mehrgeräteanschluss, Euro-ISDN über Westernbuchse RJ 45 und beigelegtem IAE-Anschlusskabel

IAE8/IAE8 1,5 m über Westernbuchse RJ 45, Busweiterführung (Anschluss "T-ISDN" durch-

geschleift)

4 a/b-Endgeräte (Telefon, Anrufbeantworter, Fax, Modem) 2 x 50 Ohm (ø 0,6 mm, 800 m) symmetrisch, 2-adrig über TAE-Anschlüsse ohne Codierung F oder N

oder über Schraubklemmen, steckbar IWV oder MFV Flash (50 bis 600 ms), an jedem Endgerät einstellbar Modem 56k bzw. V.90 mit 56600 bps, ggf. Reduzierung der Übertragung

durch Übertragungswege und Leitungen auf V.34+ Standard 33600 bps).

V.24 - Schnittstelle

- Reichweite

- Anschluss

USB-Schnittstelle

- Länge USB-Kabel

- Anschluss

Datenerhalt bei Netzausfall

Music on Hold (MoH, Warte-

musik)

A - 6 Anhang

RS 232C ähnlich 3 m, +/- 5 V Westernbuchse RJ 45

Universal Serial Bus 3 m USB-Standardbuchse

unbegrenzt

intern schaltbar, 1 Melodie

Page 68

Stichwortverzeichnis

Allgemeine Anschalteerlaubnis I - 4 Alte Einstellungen wieder herstellen P - 4 Amtsberechtigung. Analoge Endgeräte E - 5, I - 4 Anklopfen B - 3

abweisen B - 4

Anruf annehmen B - 3 Anklopfschutz B - 4 Anklopfton A - 5 Anlagen - Restart. Anlagen-PIN

eingeben P - 3, P - 17

festlegen P - 17 Anrufbeantworter P - 11.

Gespräch übernehmen B - 10 Anrufe entgegennehmen B - 3 Anrufe heranholen B - 9 Anrufer feststellen lassen B - 7 Anrufliste einstellen P - 13 Anrufschutz B - 17 Anrufvariante. Anschlussbelegung

PC -Kabel P - 1 Anschlussfeld öffnen und schließen I - 6 Anschlussschema der Eumex 5000PC I - 3 Anschlusstyp I - 4 Ausfall der Netzspannung I - 2 Auslieferungszustand wieder herstellen P - 4 Automatische Wahl B - 6

Siehe

Rufzuordnung

Berechtigung

Reset der TK-Anlage

Siehe

RVS Telefon

Berechtigung B - 3

programmieren P - 9

Zugang zum ISDN-Netz P - 8 Besetztton A - 5 Bohrlöcher bei Wandmontage I - 1 Box-PIN B - 8, P - 17, A - 2

festlegen P - 18 Buchstabenwahl E - 2 Busy on Busy - Besetztton bei Besetzt B - 7

CD-ROM K - 1 CLIP-Funktion

ein-/ausschalten B - 21

Optionen einstellen P - 16 Computer anschließen I - 6 CTI - Computerunterstützte Telefonie K - 2

Datenübertragung E - 5 DAU (Menü Zeitkonto starten) B - 25 DFÜ-Netzwerk K - 4, A - 1 Dienste A - 1

Dienstekennung B - 2, P - 11 Direktruf B - 17 Dreierkonferenz B - 10

Eingabe im Programmiermodus P - 3 END (Programmiermodus beenden) P - 4 Endgeräte A - 1

an die TK-Anlage anschließen I - 4 an externe TAE-Anschlussdosen anschließen I - 6 analog E - 5 Flashzeit I - 4, P - 14

Typen I - 4, P - 11 ESC (alte Einstellungen) P - 4 Euro-ISDN-Basisanschluss I - 4 Eurofiletransfer. Extern A - 1 Externbelegung A - 1

am Kombiport B - 2

mit "0" B - 2

mit bestimmter MSN B - 2

spontan B - 2

spontan mit intern B - 1

Umstellung B - 1 Externberechtigung. Externruf A - 4 Externrufe einstellen P - 7 Externteilnehmer anrufen B - 2 Externverbindungen A - 1 Externzugang.

Siehe

RVS TransferMaster

Siehe

Berechtigung

Siehe

Zugang zum ISDN-Netz

Fangen - Identifizieren böswilliger Anrufer B - 7 Fax.

Siehe

Fehlerton A - 5 Fehlfunktionen A - 2 Ferndiagnose. Fernkonfiguration - Fernbetreuung

Fernladen von Firmware-. Fernmeldeleitung I - 6 Fernsteuerung (Schaltbox) B - 8 Fernwartung. Firmware laden P - 19 Flashzeit einstellen P - 14 Follow me (Umleitung von) B - 9 Freibereich P - 10 Freiton A - 5

RVS Fax

Siehe

Fernkonfiguration

Fernbetreuungsrufnummer P - 2

Freischalten P - 2

Siehe

Fernkonfiguration

Gehende Externverbindung A - 1 Gespräch vom Anrufbeantworter übernehmen B - 10 Gezielte MSN-Belegung B - 2

Stichwort

S - 1

Page 69

Heranholen von Rufen B - 9 Hotline A - 2

Identifizieren böswilliger Anrufer B - 7 Impulswahlverfahren (IWV) E - 5, A - 1 Inhaltsübersicht E - 3 Intern A - 1 Internet K - 4 Internruf A - 4 Internrufnummern B - 1, P - 5 ISDN A - 1

Anrufweiterschaltung B - 22 Anschluss (S0) I - 4 Anschlusskabel I - 4 Identifizieren böswilliger Anrufer B - 7 Parken (Umstecken am Bus) B - 12 Übermittlung der Rufnummer B - 20

Keypad-Funktion B - 10 Kombigerät P - 11 Kombiport B - 1, B - 2, P - 11 Kommende Externverbindung A - 1 Kommunikation per PC K - 1 Kommunikationssoftware. Konferenz B - 10 Konfigurationsprogramm installieren P - 1 Konfigurieren A - 2 Kontrollen bei Fehlfunktionen A - 2 Kurzbefehl B - 9 Kurzbefehle programmieren P - 12 Kurzwahlindex B - 18

Siehe

TK-Soft, RVS-COM

Laden neuer Firmware P - 19 Leitung B - 1, A - 1 Leitung reservieren B - 2 Leuchtdioden (LED) I - 5 Lieferumfang I - 1 Liste der Anrufer einstellen P - 13

Makeln B - 15 Mehrfachrufnummer (MSN)

schnell eingeben I - 5

speichern I - 5, P - 5 Mehrfrequenzwahlverfahren (MFV) E - 5, A - 1 MFV-Nachwahl B - 3 Mindestanforderungen an den PC P - 1 Modem E - 5, P - 11 Montage I - 1 MSN (Multiple Subscriber Number) A - 1 MSN belegen B - 2 Music on Hold (MoH) A - 1

festlegen P - 14

Nachtschaltung B - 11

programmieren P - 5 Nachwahl B - 3 Nahbereichsnummern festlegen P - 10 Netzanschluss 230 V I - 2 Netzspannungsausfall I - 2 NTBA (NT) - Netzabschluss I - 4, A - 1 Null voranstellen P - 15

Ortsnetzkennzahl P - 18

Parken B - 12 PC anschließen P - 1 Piktogramme E - 6 PIN (Persönliche Identifikationsnummer)

Anlagen-PIN P - 17

Box-PIN B - 8

Konto-PIN B - 25

Telefon-PIN B - 17 PRO (Programmiermodus starten) P - 3 Programmieren

mit einem PC P - 1

mit einem Telefon P - 3 Programmiermodus

beenden P - 4

starten P - 3

Quittungston A - 5

Raumüberwachung B - 14 Raute-Taste E - 5 Reservieren einer Leitung B - 2, A - 4 Reset der TK-Anlage A - 4 RS 232C - Schnittstelle. Rückfrage B - 15

im Raum B - 15 Rückruf intern/extern B - 16 Ruf heranholen B - 9 Rufe A - 4 Rufnummer übermitteln B - 2

schalten B - 20 Rufrhythmen A - 4

einstellen P - 7 Rufverteilung. Rufzuordnung B - 11, A - 1 Rufzuordnung festlegen P - 5 RVS-COM

RVS Fax K - 1

RVS Telefon K - 1

RVS Terminal K - 1

RVS TransferMaster K - 1

RVS VideoPhone K - 1

Siehe

V.24-Schnittstelle

Rufzuordnung

S - 2 Stichwort

Page 70

S0-Basisanschluss A - 1 S0-Extern / S0-Bus I - 4 Schaltbox B - 8, P - 6, A - 2

Box-PIN P - 18, A - 2

Rufnummer P - 6 Schloss B - 17 Schnittstelle

TAPI K - 2

USB I - 6, A - 2

V.24 I - 6 Service A - 2 Sicherheitshinweise E - 4, I - 1, I - 2 Signaltaste R (Rückfrage) E - 5, A - 2 SMS im Festnetz P - 20 Software.

Siehe

deinstallieren K - 3

installieren E - 3, K - 2 Softwareübersicht K - 1 Sonderwählton B - 6, B - 9, B - 17, A - 5

ausschalten A - 2

ISDN-Vermittlungsstelle B - 23 Soundkarte K - 2 Speicher löschen P - 4 Sperrbereich B - 3 Sperrnummern

programmieren P - 10

zuweisen P - 11 Standard-PIN P - 17 Standort wählen I - 1 Steckernetzteil I - 2

anschließen I - 4 Stern-Taste E - 5, B - 3 Störimpulse I - 2 Störung A - 2 Stromausfall A - 3 Stummschaltung B - 15 Systemvoraussetzungen K - 2

Firmware

T-Service A - 2 Tagschaltung

einschalten B - 11

programmieren P - 5 TAPI K - 2 Tasten E - 6 Technische Daten A - 6 Teledat RVS-COM K - 1 Telefax P - 11. Telefon P - 11 Telefon abschließen / aufschließen B - 17 Telefon-PIN B - 17 Telefonbuch

Rufnummer programmieren B - 19

Rufnummer wählen B - 18 Telefonieren

Extern anrufen B - 1

Siehe

RVS Fax

Intern anrufen B - 1 Timer B - 20 TK-Anlage anschließen I - 4 TK-Soft (TK-Bill, TK-Phone, TK-Set) K - 1 Töne A - 5 Treiber K - 3 TSP K - 2 Typen der Endgeräte eingeben P - 11

Übergabe eines Gesprächs extern/intern B - 5 Übermittlung der Rufnummer des Anrufers.

Funktion Übermittlung Ihrer Rufnummer B - 2, B - 20, B - 21 Überspannungsschutz I - 2 Umleitung B - 22

aktivieren (einschalten) B - 23 deaktivieren (ausschalten) B - 23 durch die ISDN-Vermittlungsstelle B - 22

durch die Telefonanlage B - 22 Umleitung von B - 9 USB

Internrufnummern für PC P - 5

Schnittstelle I - 6, A - 2

Verbindung herstellen I - 6

Siehe

CLIP-

V.24-Schnittstelle I - 6 V.24-Verbindung herstellen I - 6 Vanity E - 2 Verbindungen zum Internet oder einem anderen Netzw K - 4

Einwahl ins Internet oder ein anderes Netzwerk K - 4

Konfigurieren der Verbindung K - 4

Trennen der Verbindung K - 4 Verbindungskennung B - 13 Verbindungskosten

unter anderer MSN abrechnen B - 2 Vorwahl eingeben P - 18

Wählton A - 5 Wahlverfahren E - 5, I - 4, A - 1 Wandmontage I - 1 Wartemusik. Weiterschaltung (intern)

Westernstecker I - 4 Wiederanruf B - 5, B - 15

Siehe

Music on Hold

programmieren P - 5

Zyklen (Rufzyklen) P - 7

Zeitkonto B - 25

Summen löschen B - 26 Zeitlimit

eingeben / löschen B - 25

trennen bei B - 26 Ziffern nachwählen B - 3

Stichwort

S - 3

Page 71

Zugang zum ISDN-Netz programmieren P - 8 Zuweisen der Sperrnummern P - 11

Notizen

S - 4 Stichwort

Page 72

Notizen

Stichwort

S - 5

Page 73

Gewährleistung

Haben Sie das Produkt direkt bei der Deutschen Telekom, z. B. im T-Punkt oder beim T-Versand, gekauft, gilt folgende Gewährleistung:

Die Deutsche Telekom AG leistet für Material und Herstellung des Telekommunikationsgerätes eine Gewährleistung von 2 Jahren ab der Übergabe.

Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu. Die Nacherfüllung beinhaltet entweder die Nachbesserung oder die Lieferung eines Ersatzproduktes. Ausgetauschte Geräte oder Teile gehen in das Eigentum der Deutschen Telekom AG über.

Bei Fehlschlagen der Nacherfüllung kann der Käufer entweder Minderung des Kaufpreises verlangen oder von dem Vertrag zurücktreten und, sofern der Mangel von der Deutschen Telekom zu vertreten ist, Schadensersatz zu verlangen.

Der Käufer hat festgestellte Mängel der Deutschen Telekom AG unverzüglich mitzuteilen. Der Nachweis des Gewährleistungsanspruchs ist durch eine ordnungsgemäße Kaufbestätigung (Kaufbeleg, ggf. Rechnung) zu erbringen.

Der Gewährleistungsanspruch erlischt, wenn durch den Käufer oder nicht autorisierte Dritte in das Gerät eingegriffen wird. Schäden, die durch unsachgemäße Behandlung, Bedienung, Aufbewahrung, sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Gewährleistung, ferner nicht der Verbrauch von Verbrauchsgütern, wie z. B. Druckerpatronen und wiederaufladbaren Akkumulatoren.

Behebt eine Servicestelle der Deutschen Telekom AG anerkannte gewährleistungspflichtige Mängel, so werden keine Nebenkosten berechnet. Fracht- und Versandkosten für den billigsten Rückversand innerhalb der Bundesrepublik Deutschland gehen zu Lasten der Deutschen Telekom AG.

Haben Sie das Produkt bei einem Fachhändler oder in einem Fachmarkt gekauft, gilt folgende Gewährleistung:

Ihre Ansprechstelle für Leistungen aus Gewährleistungsverpflichtungen ist der Fachhändler, bei dem Sie das Gerät erworben haben.

Der Fachhändler leistet für Material und Herstellung des Telekommunikationsendgerätes eine Gewährleistung von 2 Jahren ab der Übergabe.

Bei Fehlschlagen der Nacherfüllung kann der Käufer entweder Minderung des Kaufpreises verlangen oder von dem Vertrag zurückgetreten und, sofern der Mangel von dem Fachhändler zu vertreten ist, Schadensersatz verlangen.

Der Käufer hat festgestellte Mängel dem Fachhändler unverzüglich mitzuteilen. Der Nachweis der Gewährleistungsanspruchs ist durch eine ordnungsgemäße Kaufbestätigung (Kaufbeleg, ggf. Rechnung) zu erbringen.

Der Gewährleistungsanspruch erlischt, wenn durch den Käufer oder nicht autorisierte Dritte in das Gerät eingegriffen wird. Schäden, die durch unsachgemäße Behandlung, Bedienung, Aufbewahrung sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Gewährleistung, ferner nicht der Verbrauch von Verbrauchsgütern, wie z. B. Druckerpatronen und wiederaufladbaren Akkumulatoren.

S - 6 Stichwort

Page 74

Stichwort

S - 7

Page 75

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien: 91/263/EWG Telekommunikationseinrichtungen 73/23/EWG Niederspannungsgeräte 89/336/EWG Elektromagnetische Verträglichkeit Hierfür trägt Ihre Telefonanlage das CE-Zeichen.

Herausgebe Deutsche Telekom AG

Änderungen vorbehalten.

SNr 537 292 Stand: 01.04.2002 Gedruckt auf umweltfreundlichen Recyclingpapier
