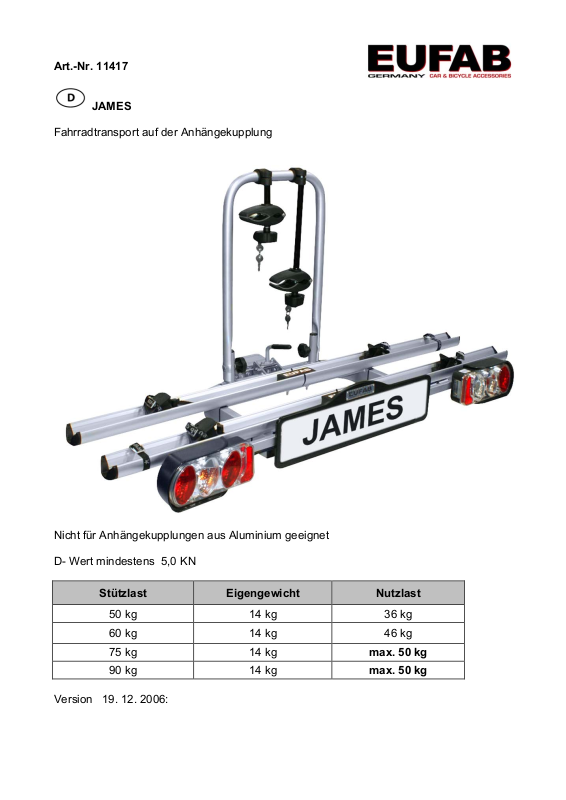

Art.-Nr. 11417
JAMES
Fahrradtransport auf der Anhängekupplung
Nicht für Anhängekupplungen aus Aluminium geeignet
D- Wert mindestens 5,0 KN
Stützlast
Eigengewicht
Nutzlast
50 kg
14 kg
36 kg
60 kg
14 kg
46 kg
75 kg
14 kg
max. 50 kg
90 kg
14 kg
max. 50 kg
Version 19. 12. 2006:
2
Montage Bild 1
Montageanleitung des Fahrradträgers
An dem Grundrahmen mit dem angeschweißten Schnellverschluss schrauben Sie den UBügel an die vorhandenen Rohrhülsen fest. Zur Befestigung des U-Bügels nehmen Sie die
Schloss-Schrauben M8 x 50, Scheiben 8 mm und die Plastik Rändelmuttern M8. (Siehe Bild)
Die Schrauben werden von außen nach innen gesetzt. Siehe Foto
Trägertisch
U- Bügel
Schloss Schraube M8 X 50 Scheibe 8mm Plastik Rändelmutter M8
3
Montage Bild 2
Legen Sie sich die 4 Schienenhälften so wie auf der nächsten Seite zu sehen ist vor sich hin,
und führen die beiliegenden Bauteile unterhalb der Schiene in die vorhandene Kulisse hinein.
Bild 1
Bild 5
Bild 4
Bild 3
Bild 2
Bild 6
4 X Kulissenschraube M6 X 75
2 X Kulissenschraube M6 X 25
6 X Mutter M6
6 X Scheibe 6 mm
4 X Endkappe
4 X Radstopper
Scheibe 6 mm Mutter M6
2 X Gurtführung
6 X Spanngurt klein
4
-------------------------------------------------------------------------------------------------------------------------
Führen Sie nun in jede Radschiene einen Radstopper in die oben liegende Kulisse hinein.
Achten Sie darauf, dass die Radstopper von innen nach außen zum Rad geschoben
3
4
Kulissenschraube M6 X 75
Kulissenschraube M6 X 75 und Gurtführung
Gurtführung, Kulissenschraube M6 X 25 und M6 X 75
Kulissenschraube M6 X 75 und M6 X 25
1
2
5
werden. Siehe Foto. Verbinden Sie nun die Aluminium – Profilschienen, indem Sie die
Schienen 1 und 2, sowie die Schienen 3 und 4 mit dem Schienenverbindungsteil
zusammenstecken. Siehe Bild 1. Setzen Sie nun das Kunststoff – Verbindungsstück ein.
Siehe Bild 5. Dieses vorbereitete Verbindungsstück wird von oben mittig ausgerichtet in die
Aluminium Schienen eingesetzt. Siehe Bild 2. Unterhalb der Schiene wird das U – Blech mit
den Stegen nach außen zeigend mit den Scheiben, Muttern M6 an dieser Verbindung fest
und kraftschlüssig angezogen. Siehe Bild 3 + 4 Mit den EUFAB Aufklebern können Sie die
Bohrungen vom Schienenverbindungsteil abdecken.
Die Schienen werden am Trägertisch mit den Kulissen Schrauben M6 X 75 die sich
unterhalb der Schienen befinden befestigt. Achten Sie darauf, dass die Schiene mit den
Kulissen Schrauben M6 X 25 ( Befestigung für die Beleuchtung) hinten befinden muss.
Siehe Foto.
2 X Kunststoff Verbindteil
Radstopper von Mitte nach außen
6

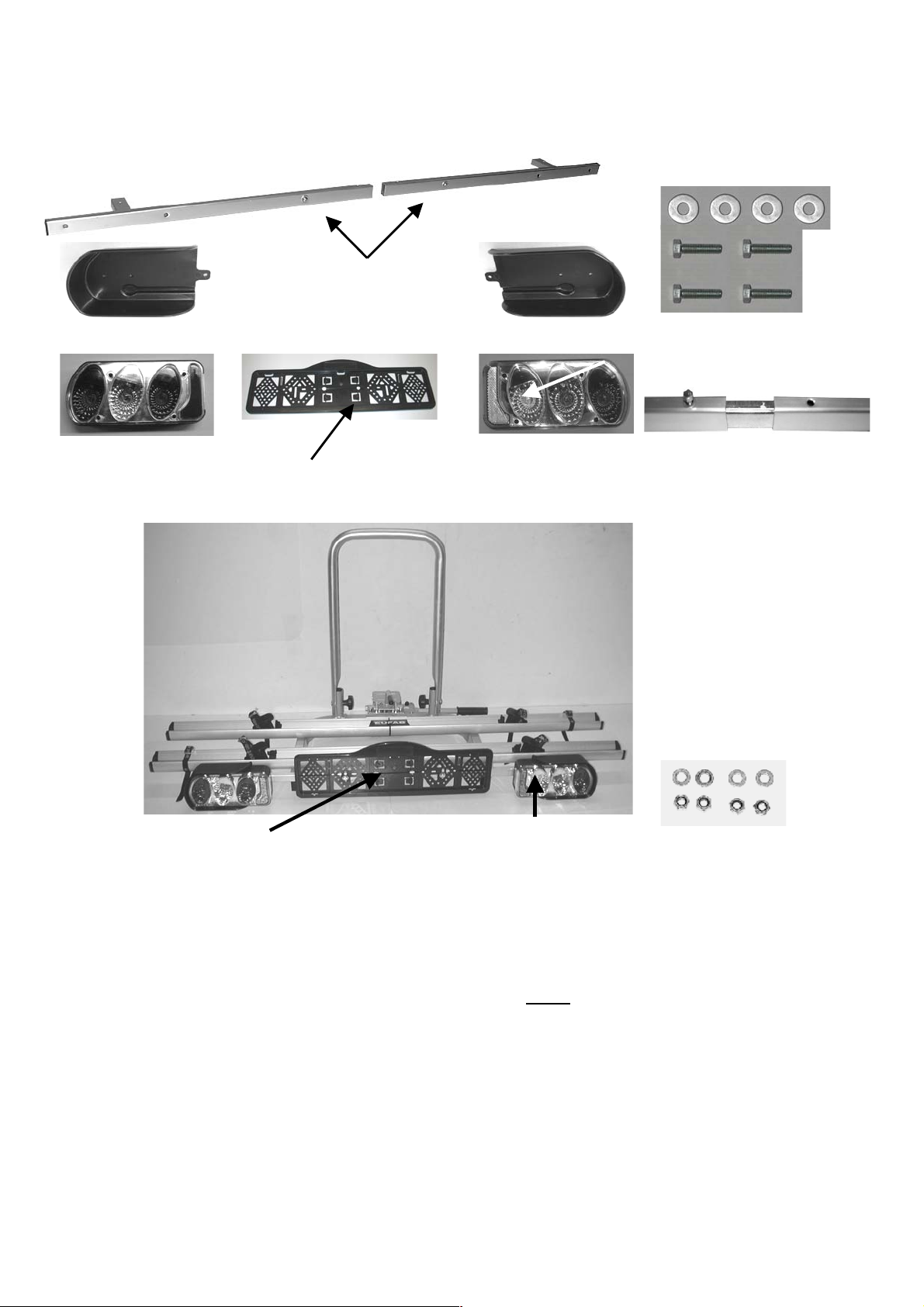

Montage Bild 3
Montieren Sie nun den Lampenträger wie folgt. Setzen sie die zwei Lampenträger zusammen
(siehe Bild) und schrauben den Lampenträger mit den Schrauben M5X10 und den Scheiben
fest zusammen. Schrauben Sie den Lampenschutz zusammen mit den Rückleuchten an den
Lampenträger an. Hierzu nehmen Sie die Scheiben und Muttern M5. Achten Sie darauf, dass
auf der rechten Seite das Rückfahrlicht montiert sein muss. (siehe Bild) Entfernen Sie die
vormontierten Schrauben und Scheiben für den Kennzeichenhalter und schrauben diesen an
den Lampenträger an.
Achtung: Beim Einsetzen Ihres eigenen Kennzeichens müssen Sie vorab die benötigten Formteile aus dem Kennzeichenhalter herausdrücken. In den zwei Gurtführungen
müssen Sie nun noch die kleinen Spanngurte einfädeln. Diese Gurte sichern das lenkbare
Rad des Fahrrades gegen Verdrehen. Befestigen Sie nun den komplett montierten Lampenträger und sichern diesen mit den Scheiben und selbst sichernden Muttern M6 Achten Sie
auch hier darauf, dass der Lampenträger mittig montiert wird. Mit den mitgelieferten
Kabelbindern befestigen Sie das Beleuchtungskabel unterhalb des Trägers.
Rückfahrlicht
Schrauben M5 X10
Scheibe 5 mm
Mutter M5
Scheibe 5 mm
Verbindung Lampenträger
7

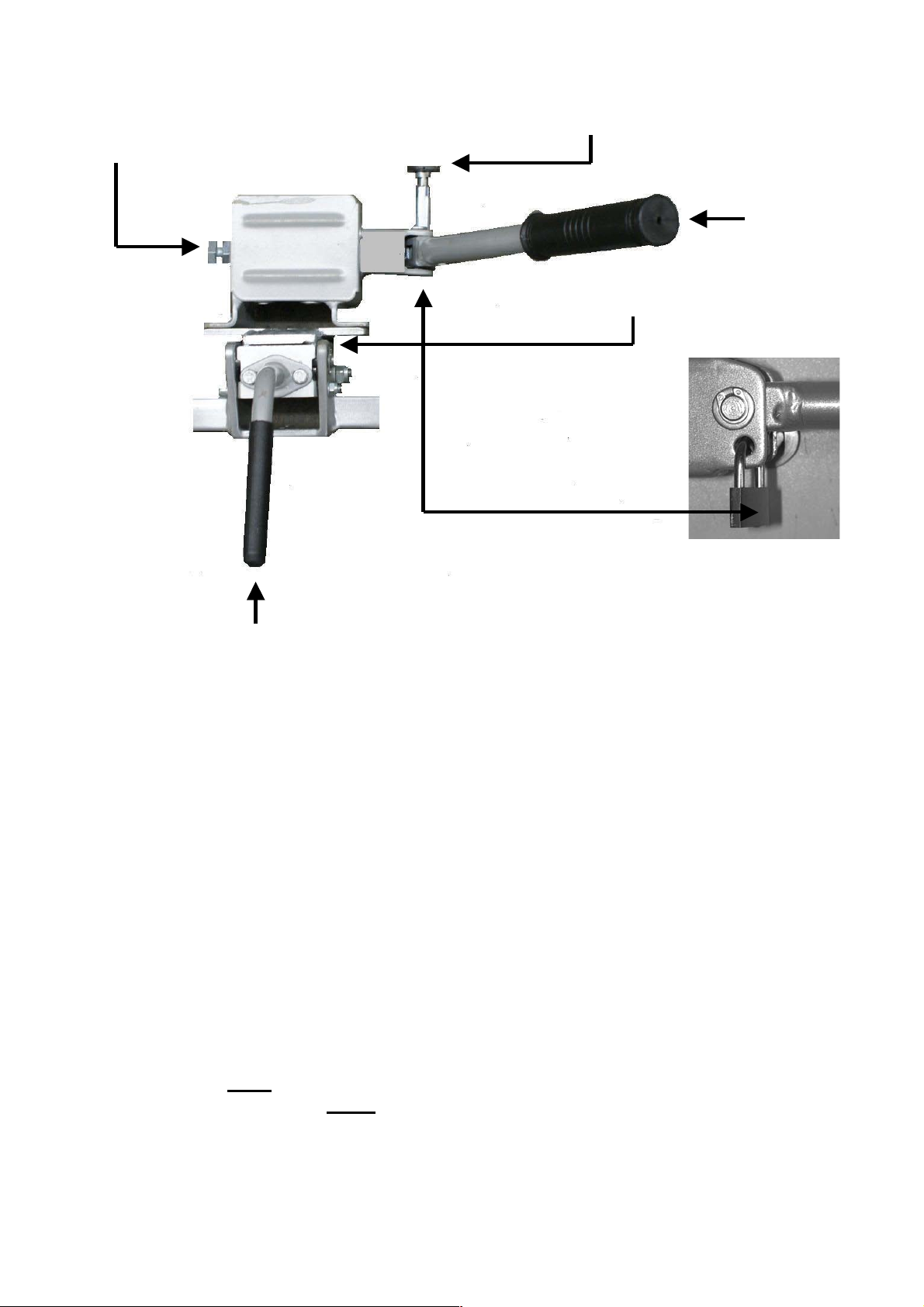

Montage des Fahrradträgers auf die Anhängekupplung
Zur Montage sollte das Fahrzeug waagerecht stehen, der Motor abgestellt sein und die
Handbremse angezogen sein. Achten Sie auf eine unbeschädigte, saubere und fettfreie
Anhängekupplung. Legen Sie den Spannhebel des Schnellverschlusses nach oben
Entsichern Sie den Schnellverschluss, indem Sie den Sicherungsstift nach außen ziehen
und verdrehen. Der Träger wird waagerecht auf die Kugel aufgesetzt. Drücken Sie nun den
Spannhebel wieder nach unten. Den Sicherungsstift verdrehen bis dieser wieder einrastet.
Überprüfen Sie nun das seitliche Verdrehen des Trägers. Sollte dieser nicht fest sein,
legen Sie den Spannhebel wieder zurück und drehen die Nachstell – Schraube etwas nach
innen und kontern diese fest. Siehe Bild. Kontrollieren Sie erneut die Festigkeit des Trägers.
Wiederholen Sie diesen Vorgang gegebenenfalls nochmals, bis der Träger fest und sicher
auf der Kugel der Anhängekupplung sitzt.
Sichern Sie nun den Spannhebel und den Kipphebel und verschließen diesen mit dem
mitgelieferten Vorhängeschloss
Achtung:
Das Vorhängeschloss dient zur Sicherheit und gleichzeitig als Diebstahlschutz.
Der Träger darf ohne diese Sicherung nicht benutzt werden.
Der Abklappmechanismus muss ebenfalls mit dem mitgelieferten Schloss gesichert
werden.
Kipphebel der Abklappvorrichtung
Sicherungsstift
Spannhebel
Nachstell - Schraube
Bohrung für Vorhängeschloss
Schloss für Spannhebel
8

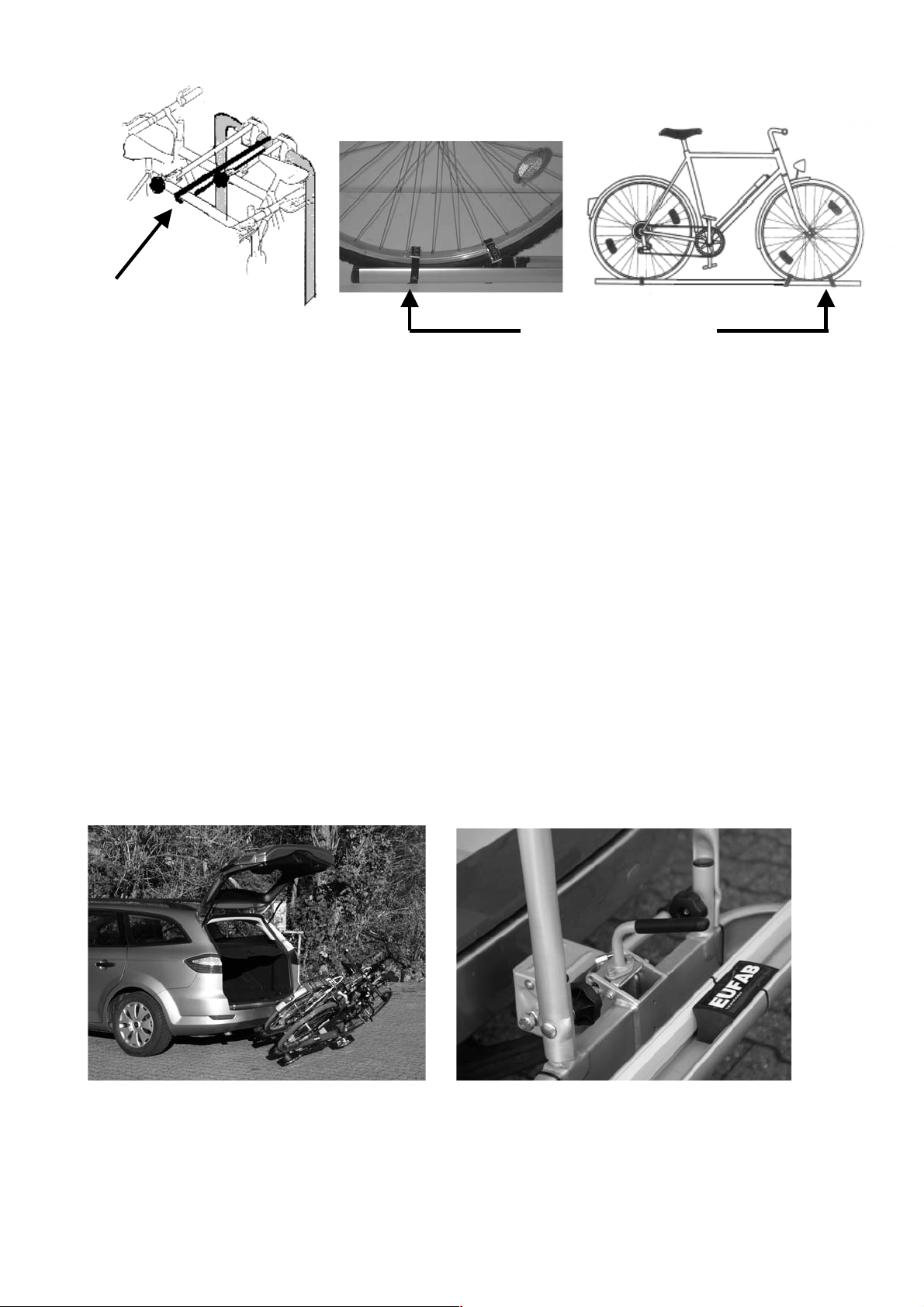

Montage der Fahrräder auf dem Fahrradträger
Das erste Fahrrad wird in die erste Fahrradschiene gestellt (dem Fahrzeug am nächsten)
und am U - Bügel mit dem kleinen Rahmenhalter befestigt. Die Laufräder befestigen Sie,
indem Sie die Stopper lösen zum Rad schieben und die Gurte festziehen. Anschließend die
Stopper wieder festsetzen. Achtung: Das Vorderrad muss gegen Verdrehen zusätzlich
mit einem kleinen Spanngurt gesichert sein. Siehe Foto Die Klammer des
Rahmenhalters wird am U – Bügel und der abschließbare Verschluss am Fahrradrahmen
befestigt. Hierzu müssen Sie von den Rahmenhaltern die abschließbare Rändelmuttern
abdrehen und die Befestigungsklammer mit der Feder entfernen. Ebenfalls muss das Distanz
Rohr entfernt werden. U – Bügelklammer von der Gewindestange nehmen und um den U –
Bügel legen. Anschließend den Rahmenhalter in umgedrehter Reihenfolge wieder
komplettierent. Das zweite Fahrrad wird üblicherweise entgegengesetzt in die zweite
Fahrradschiene gesetzt und mit dem langen Rahmenhalter wie das erste befestigt. Eventuell
ist es erforderlich anders als wie beschrieben die Fahrräder individuell auf dem Heckträger
zu versetzen, damit die Rahmenhalter korrekt befestigt werden können. Legen Sie nun den
Sicherheitsgurt Pos. I durch die Fahrradrahmen und um den U – Bügel herum und ziehen
den Sicherheitsgurt fest an.
Achtung:Den Träger niemals bei Beladung ohne den Sicherheitsgurt nutzen!
Abklappen des Fahrradträgers
Halten Sie mit einer Hand den U-Bügel fest, damit der Träger nicht schlagartig abklappen
kann. Mit der anderen Hand drücken Sie den Hebel des Klappmechanismus nach unten. Nun
können Sie den Träger vorsichtig abklappen. Durch Anheben des Trägertisches rastet dieser
wieder in die Benutzungsposition ein.
Sicherheitsgurt
Zweiter Spanngurt
9

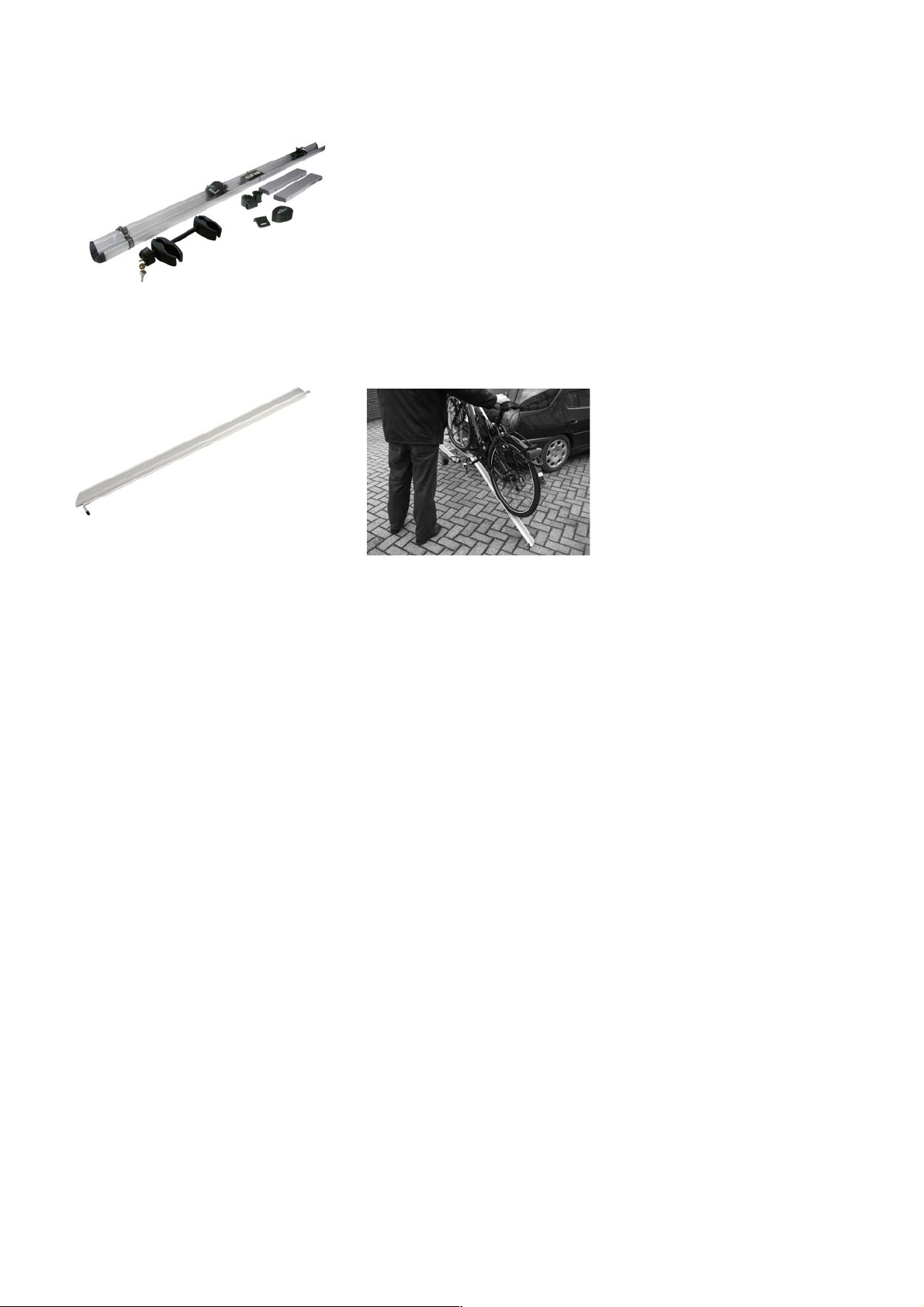

Erweiterung für 3 Fahrräder
Mit dem Erweiterungssatz Art. Nr. 11408 können sie den Fahrradträger für den Transport
von 3. Fahrrädern erweitern.
Auffahrschiene Art. Nr. 11513
Mit der Auffahrschiene können Sie schwerere Fahrräder (z.B. Elektroräder) mühelos und
ohne besondere Anstrengung auf den Fahrradträger hinaufschieben.
Achtung:
Sicherheitshinweise unbedingt beachten!
Beachten Sie die zulässige Achslast
Kontrollieren Sie vor jedem Fahrtantritt und zwischendurch regelmäßig den festen Sitz des
Trägers am Fahrzeug und auch die Befestigung der Räder auf dem Träger, um etwaige
Beschädigungen der Befestigungselemente frühzeitig zu erkennen und zu beheben!
Überprüfen Sie regelmäßig vor jedem Fahrtantritt die Lichtanlage Ihres Heckträgers auf
korrekte Funktion!
Bei neuen Kupplungen befindet sich häufig eine dickere schwarze Lackschicht auf der
Kupplungskugel. Damit Ihr Heckträger den bestmöglichen Halt bekommt, sollte diese
Lackschicht entfernt werden mittels Beize, Lösemittel etc!
Die Ladung darf nicht mehr als 400 mm über die Beleuchtung seitlich herausragen.
Bei Beladung muss der Sicherheitsgurt befestigt werden!
B. Luftpumpe, Körbe, Klingel etc. sind vor Antritt der Fahrt zu entfernen.
Das Fahren mit einem Fahrradträger beeinflusst die Fahreigenschaften von einem KFZ.
Passen Sie deshalb Ihre Fahrgeschwindigkeit den geänderten Verhältnissen an. Vermeiden
Sie plötzliche und ruckartige Steuerbewegungen.
Beachten Sie beim Rückwärtsfahren, dass Ihr KFZ mit dem Träger länger ist als normal!
Bei Nichtgebrauch sollte der Fahrradträger demontiert werden.
Fahrräder beim Transport nicht mit einer Plane oder Ähnlichem abdecken
Die maximale Geschwindigkeit beträgt 130 Km/h
Für die ordnungsgemäße und sichere Montage die Montageanweisung genau befolgen. Bei
Zweifeln in Hinblick auf diese Anweisungen den Händler oder direkt den Hersteller um
weitere Informationen bitten. Zu Ihrer eigenen Sicherheit sollten Sie den Träger und die dazu
10
gehörende Ladung regelmäßig kontrollieren, weil Sie nach § 23 der STVO dazu verpflichtet
sind und im Schadensfall haftbar gemacht werden.
Der Hersteller und der Händler haften nicht für Schäden an Sachen oder Personen aufgrund
einer unsachgemäßen Montage oder eines unsachgemäßen Gebrauchs
Das Produkt wurde geprüft und auch unter extremen Bedingungen erprobt, wobei es in
Hinblick auf Sicherheit und Halt gute Ergebnisse erbrachte. Daher können wir bei
fachgerecht ausgeführter Montage Fehlfunktionen ausschließen.
Verehrter Kunde,
diesen Fahrradheckträger können Sie unter Beachtung der STVZO sowie der vorhandenen
Stützlast und max. Nutzlast auch für Transporte anderer Güter oder Gegenstände
verwenden. Es muss allerdings eine sichere Befestigung dieser Güter oder Gegenstände
gewährleistet sein.
11

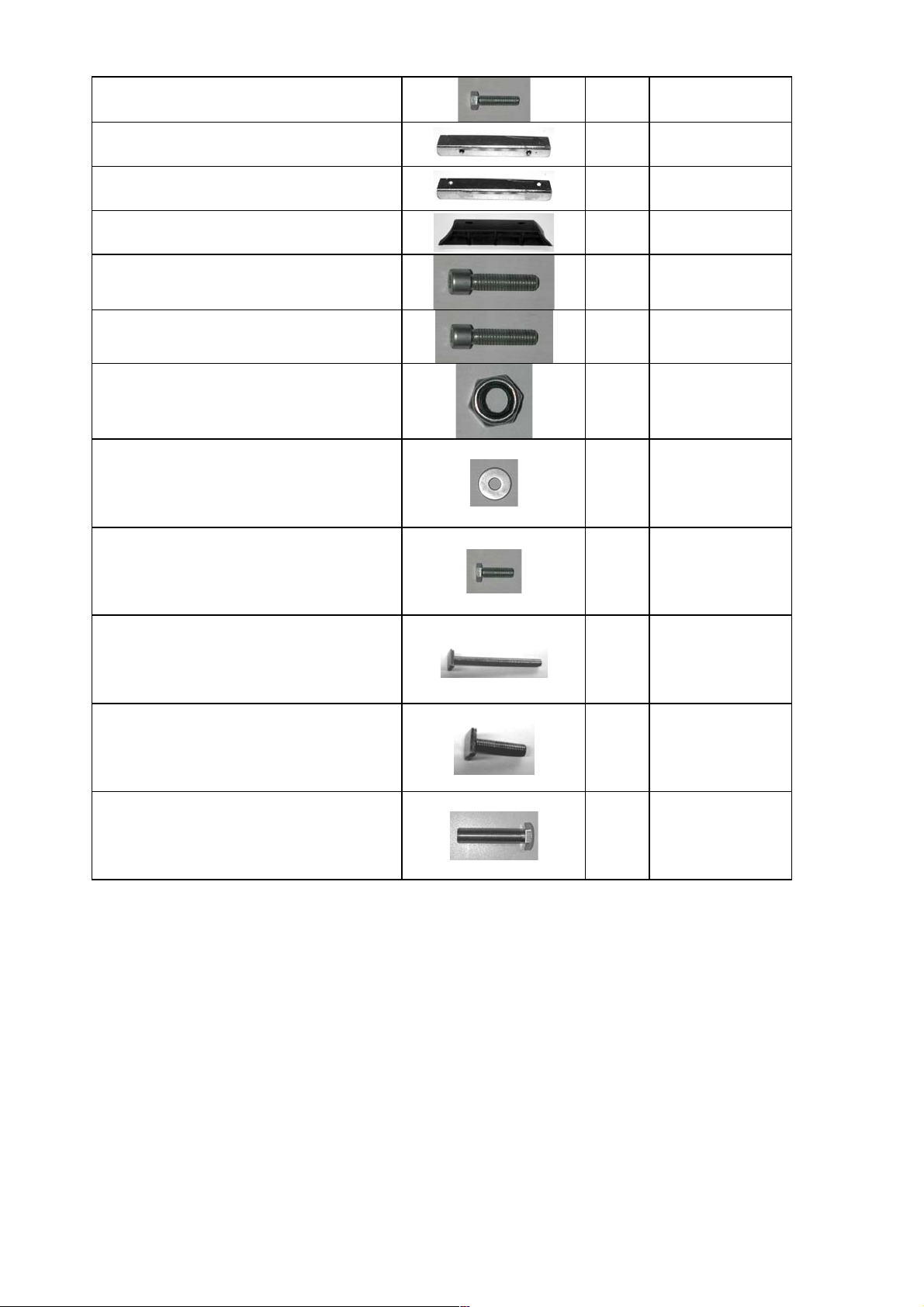

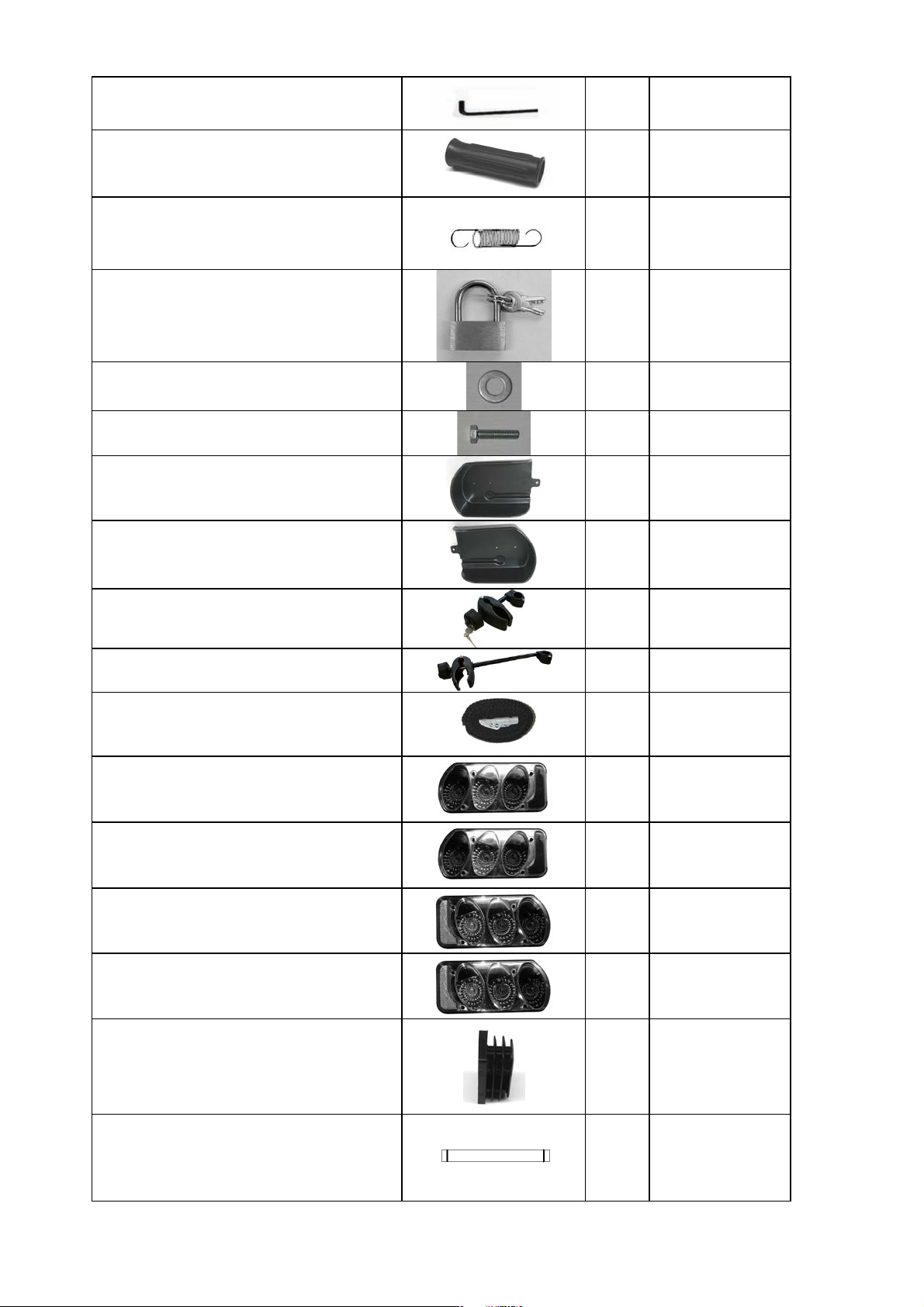

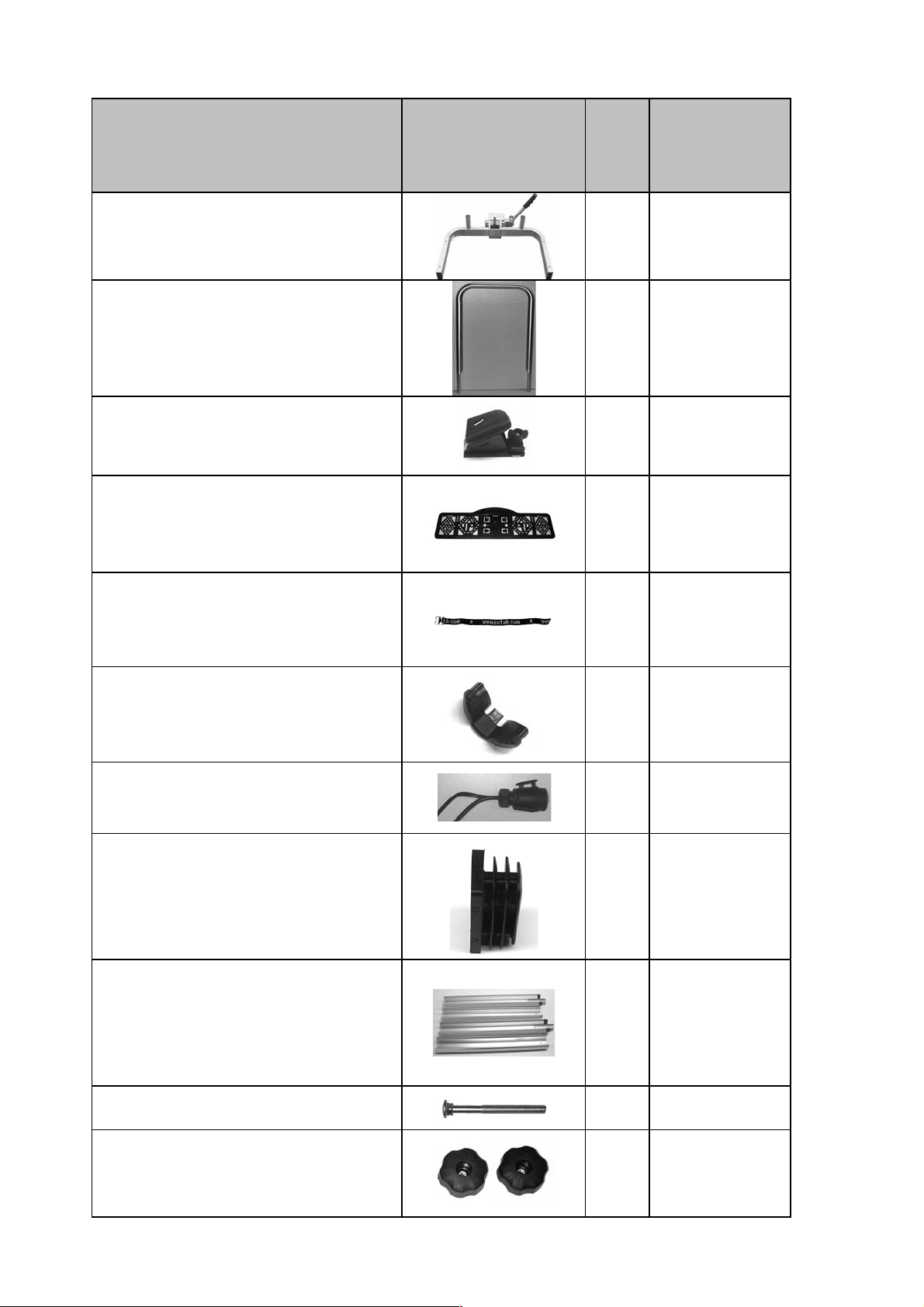

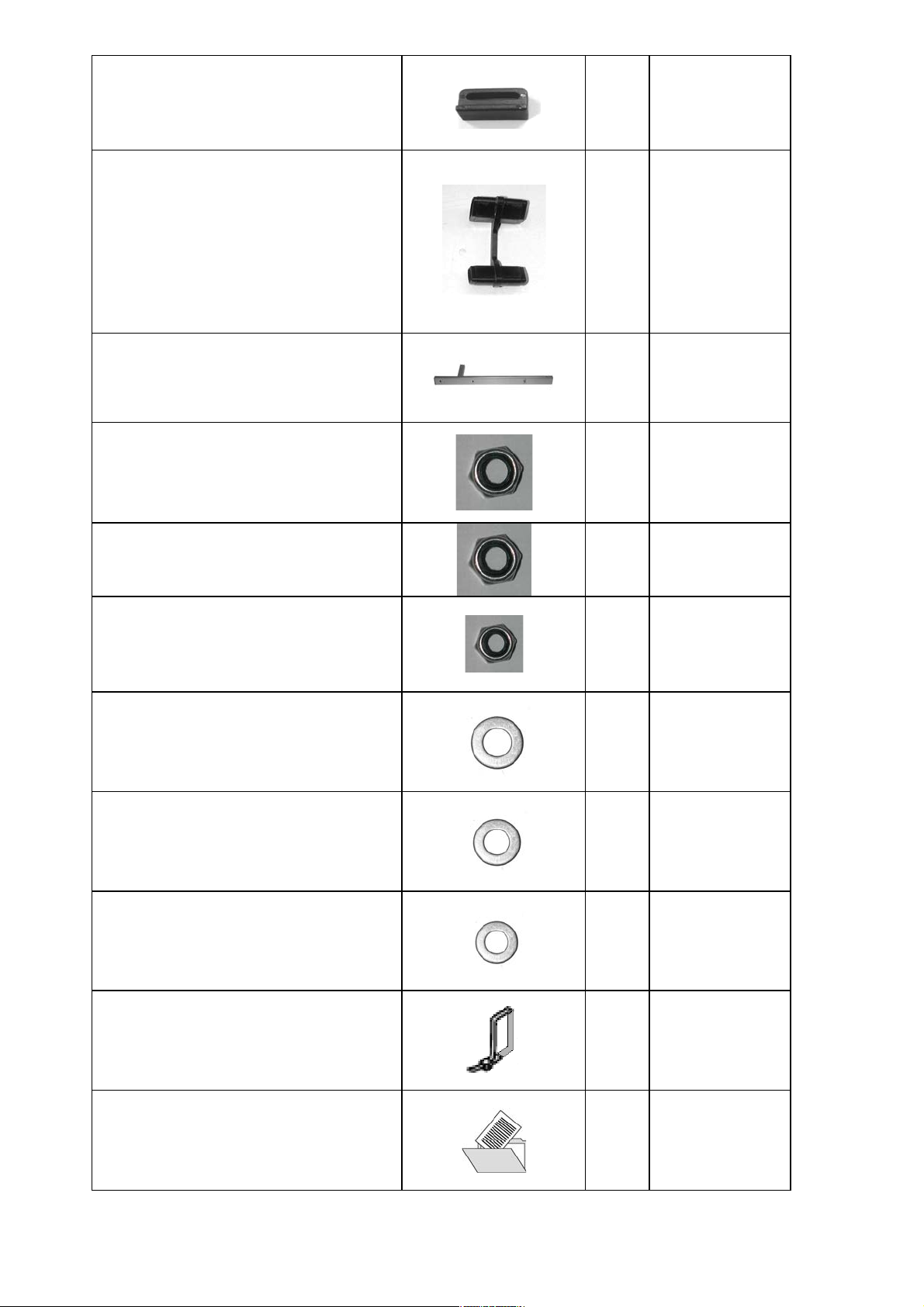

D Stückliste Art.-Nr. 11417
D – Bezeichnung
X
N°
Grundrahmen mit Klapp-vorrichtung
und Schnellver-schluss
1
90574
U –Bügel
1
90575
Radstopper
4
90417
Kennzeichenhalter
1
90414
Spanngurt klein
6
90230
Endkappe
4
90516
13 poliger Stecker
1
11465
Plastikstopfen 60X25
vormontiert
2
90020
Radschiene vormontiert
4
90011
Schloßschraube M8X50
2
90416
Rändelmutter M8
2
90140
12
Gurtführung
2
90189
Kunstoffverbinder vormontiert
2
90517
Lampenträger
2
90022
Mutter M8 selbstsichernd
1
90255
Mutter M6 selbstsichernd
10
90253
Mutter M5 selbstsichernd
4
90250
U - Scheibe 8mm
2
90252
U - Scheibe 6 mm
10
90251
U - Scheibe 5mm
8
90254
Kabelbinder
6
90274
Montageanleitung + EGBE
1
90310
13
Montageschlüssel
1
90424
Handgriff
2
90119
Zugfeder 16X2X30mm vormontiert
1
90354
Vorhängeschloss
2
90191
Federring 6 mm vormontiert
2
90251
Schraube M6 X 12
2
90336
Lampenschutz links
1
90391
Lampenschutz, rechts
1
90392
Rahmenhalter kurz
1
11232
Rahmenhalter lang
1
11233
Sicherheitsgurt
1
90224
Rückleuchte links
1
11503
Rücklichtglas links
1
11501
Rückleuchte rechts
Rückfahrlicht ( weiß )
1
11502
Rücklichtglas rechts
Rückfahrlicht ( weiß )
1
11500
Endkappe 30X15 vormontiert
2
90421
Bolzen 10mm x 82 mm
vormontiert
1
90369
14
Schraube M5 X10
4
90422
Verbindungsblech
1
90024
Verbindungsblech
2
90192
Kunststoffblock
2
90412
Innensechskant-Schraube M10X80
1
90418
Innensechskant - Schraube M6X80
1
90419
Mutter M10
1
90320
U – Scheibe 5mm
4
90254
Schraube 5x10 2 x vormontiert
4
90423
Kulissenschraube M6X75
4
90193
Kulissenschraube M6X25
2
90194
Schraube M6x30
4
90369
