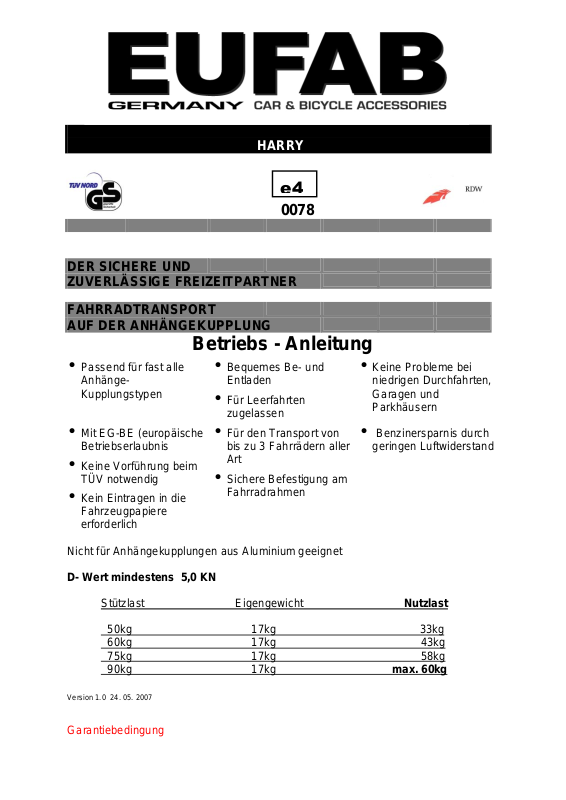

EUFAB Harry User Manual [de]

HARRY

0

078

DER SICHERE UND
ZUVERLÄSSIGE FREIZEITPARTNER

FAHRRADTRANSPORT
AUF DER ANHÄNGEKUPPLUNG

Betriebs - Anleitung

• Passend für fast alle

Anhänge-

Kupplungstypen

• Mit EG-BE (europäische

Betriebserlaubnis

• Keine Vorführung beim

TÜV notwendig

• Kein Eintragen in die

Fahrzeugpapiere

erforderlich

Nicht für Anhängekupplungen aus Aluminium geeignet

D- Wert mindestens 5,0 KN

Stützlast Eigengewicht Nutzlast
50kg 17kg 33kg

60kg 17kg 43kg
75kg 17kg 58kg
90kg 17kg max. 60kg

Version 1.0 24. 05. 2007

Garantiebedingung

• Bequemes Be- und

Entladen

• Für Leerfahrten

zugelassen

•

Für den Transport von
bis zu 3 Fahrrädern aller
Art

• Sichere Befestigung am

Fahrradrahmen

• Keine Probleme bei

niedrigen Durchfahrten,
Garagen und

Parkhäusern

•

Benzinersparnis durch

geringen Luftwiderstand

Verehrter K

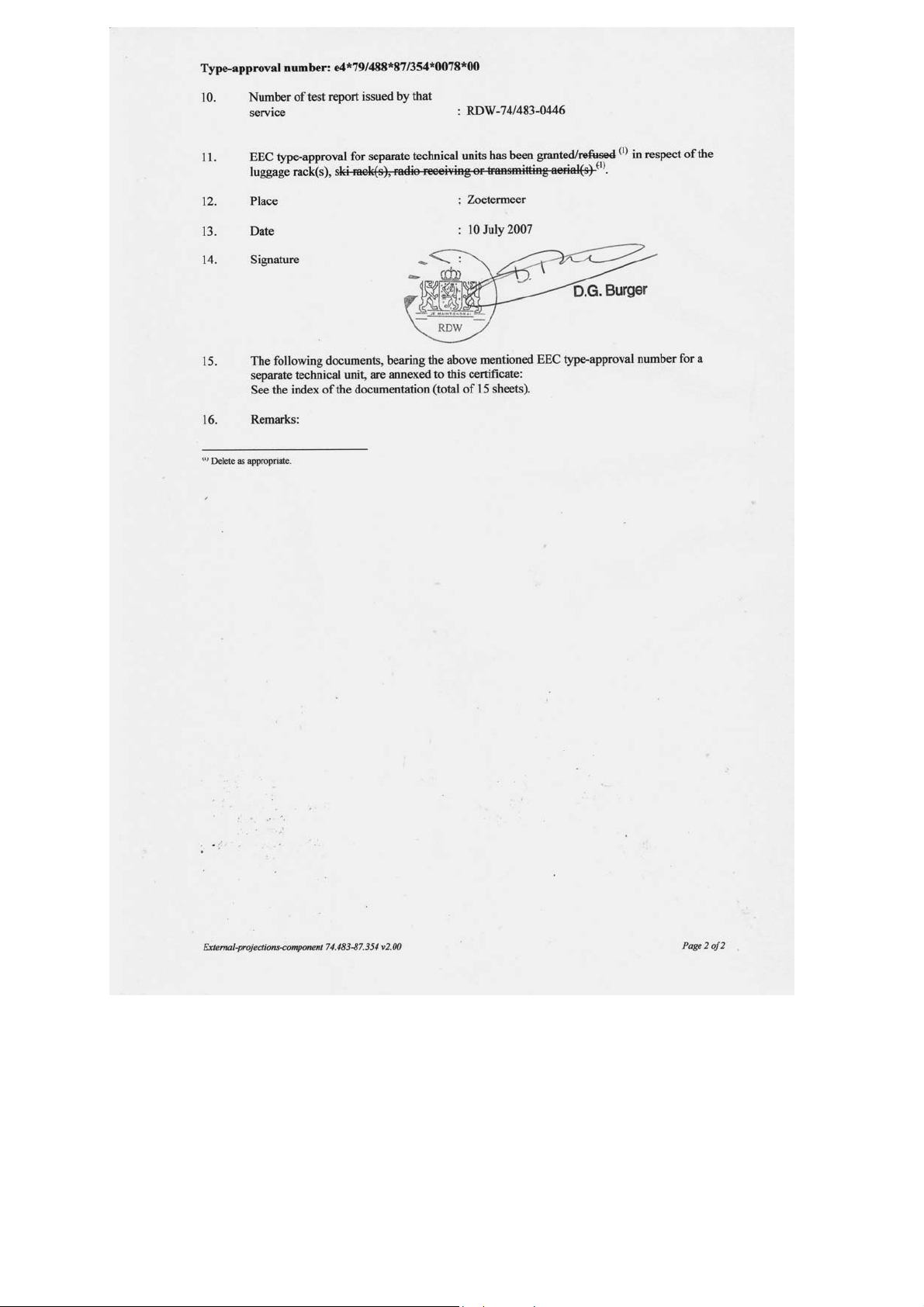

unde, die gestempelten Seiten ist die europäische Betriebsgenehmigung. Bei Benutzung des Trägers

Kupplungsbedingungen

Nicht für Anhängekupplungen aus Aluminium geeignet

Der Fahrradträger kann auf jeder Kupplungskugel unter folgenden Bedingungen montiert werden.
Die maximale Nutzlast des Fahrradträgers beträgt bei Ausführung HARRY: 60 Kg
Der entsprechende Wert ist auf dem Typenschild des Trägers angeben.
Prüfen der Eignung der Anhängekupplung. Die Anhängekupplung muss bauartgenehmigt sein.
Die Kugel und Kugelstange müssen einteilig geschmiedet sein. Der Werkstoff der Kugelstange muss eine

Mindestgüte von St 52-3 haben.

Hinweis:

in der Regel sind Kugelstangen aus St 52-3. Gussmaterial wie z.B. GGG 40 ist nicht geeignet. ( geeignet erst ab
GGG 52 ) Zur Zeit werden die folgenden Kugelstangen aus GGG 40 hergestellt:

Hersteller der

Anhängekupplung

F 4192 Audi A4

Westfalia F 3830 Audi A6

F 4112 Audi A8

Im Zweifel ist der Kupplungshersteller zu befragen.

Der Heckträger ist aus Stahl und pulverlackiert, die Hohlräume sind ebenfalls beschichtet, was einer Oxidation
des Metall vorbeugt. Sollte die Beschichtung in irgendeiner Form zerstört werden (Kratzer, Abstoßungen) sorgen
Sie für eine Wiederherstellung des Schutzes.

Alle Schraubengewinde sollten mit Öl oder Fett behandelt werden, um eine dauerhafte Leichtgängigkeit
zu gewährleisten. Montagewerkzeug ist beigestellt

Prüfzeichen geeignet für

Fahrzeugtyp

müssen Sie diese EG BE unbedingt mit sich führen!

Art.-Nr. 11480

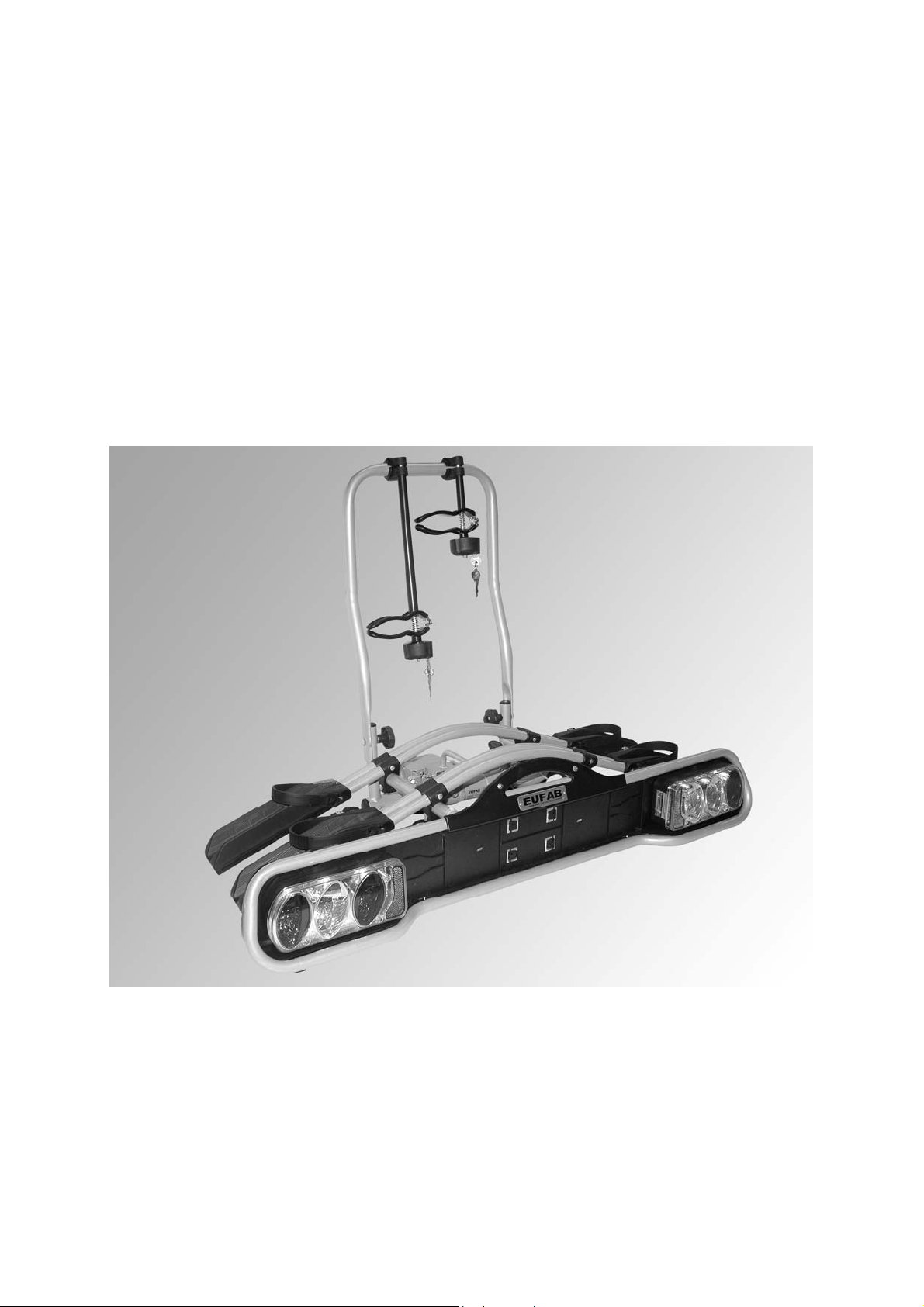

HARRY

Fahrradtransport auf der Anhängekupplung

Montage und Bedienungsanleitung

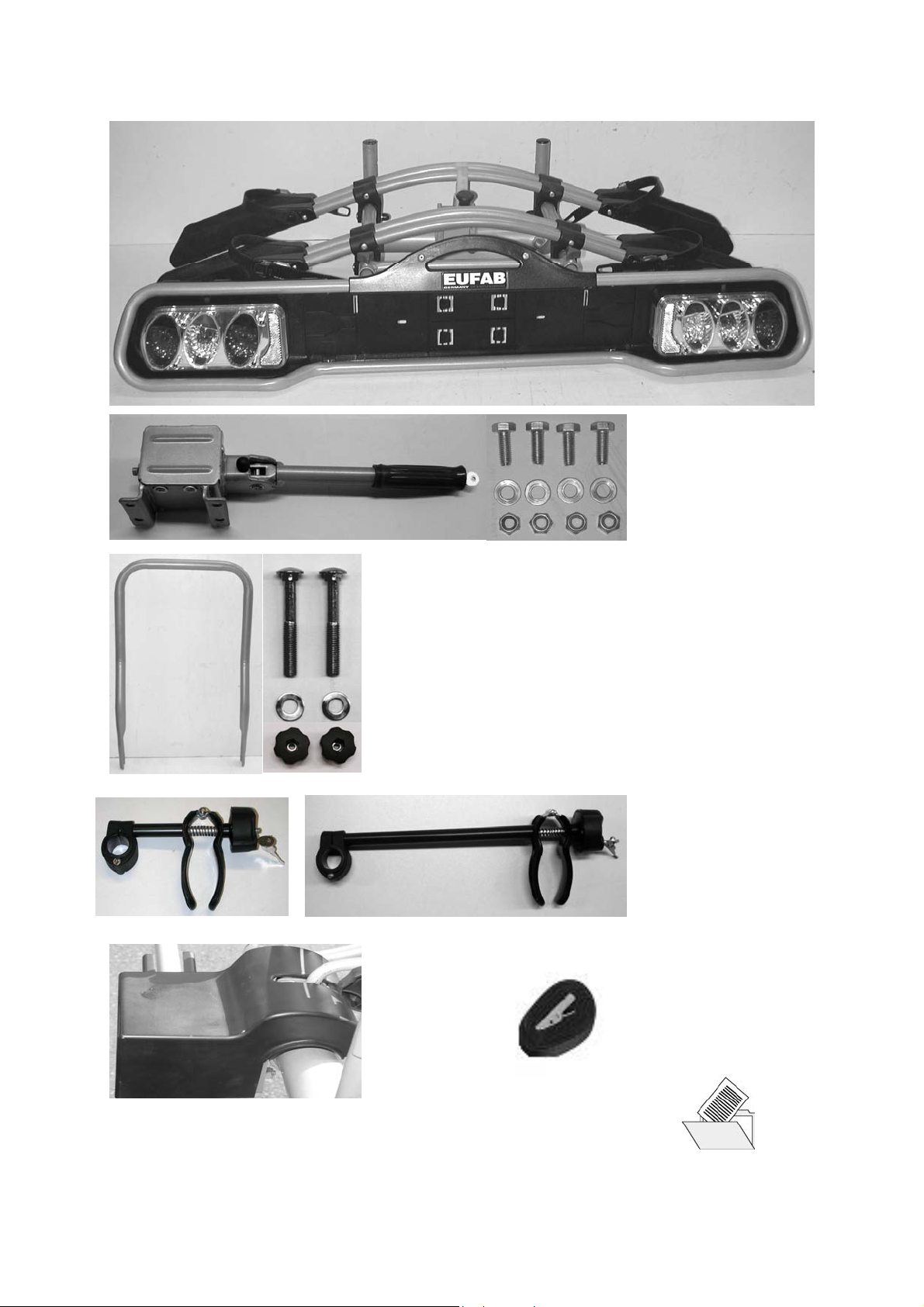

Verpackungsinhalt

Schrauben M8 X 20

Scheiben 8mm

Muttern M8

Schloss – Schraube M8 X 60

Scheibe 8mm

Rändelmutter M8

Abdeckhaube

Rahmenhalter

Sicherheitsgurt

Montageanleitung EGBE

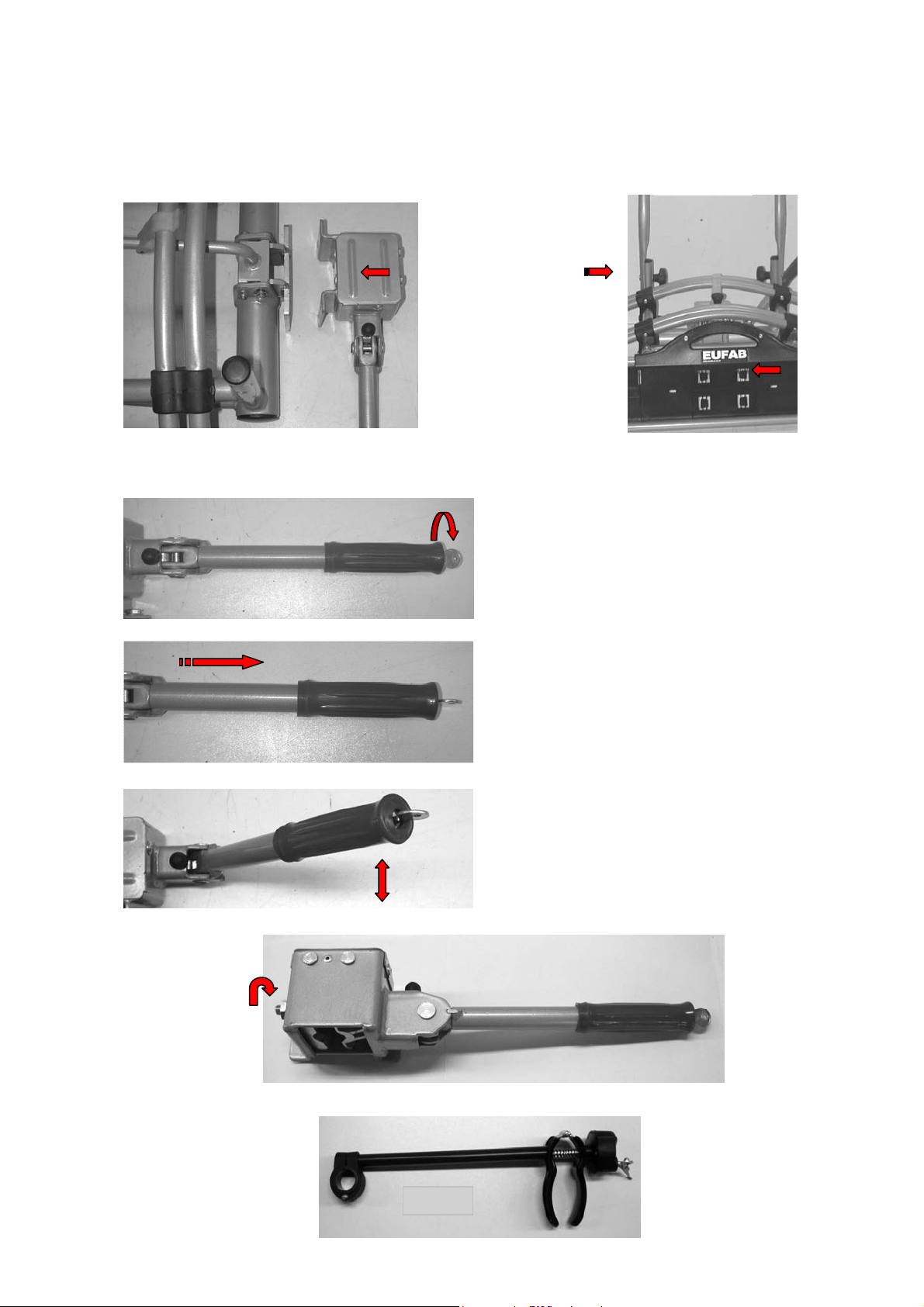

Montageanleitung

Bild 1

Bild 2

abschließbare Rändelmutter

Bild 3

Dieser Fahrradträger ist mit wenigen Handgriffen fertig montiert und einsatzbereit. Den Schnellverschluss
montieren Sie mit den Schrauben M8 X20, Scheiben und selbst sichernden Muttern M8 an den Trägertisch fest.
Ziehen Sie diese Verbindung kraftschlüssig an. Siehe Bild 1. Den U – Bügel schrauben Sie ebenfalls an den dafür
vorgesehenen Hülsen des Trägertisches fest. Nehmen Sie dazu die Schloss – Schrauben M8 X 60, Scheiben und
die Rändelmuttern M8. Die Schloss – Schrauben müssen von außen nach innen gesteckt werden. Siehe Bild 2.

Öffnen und Schließen von dem Schnellverschluss

Schlüssel 90° verdrehen

Handgriff herausziehen

Handgriff nach oben legen

Einstellschraube

Bild 4

Bild 5

Bild 6

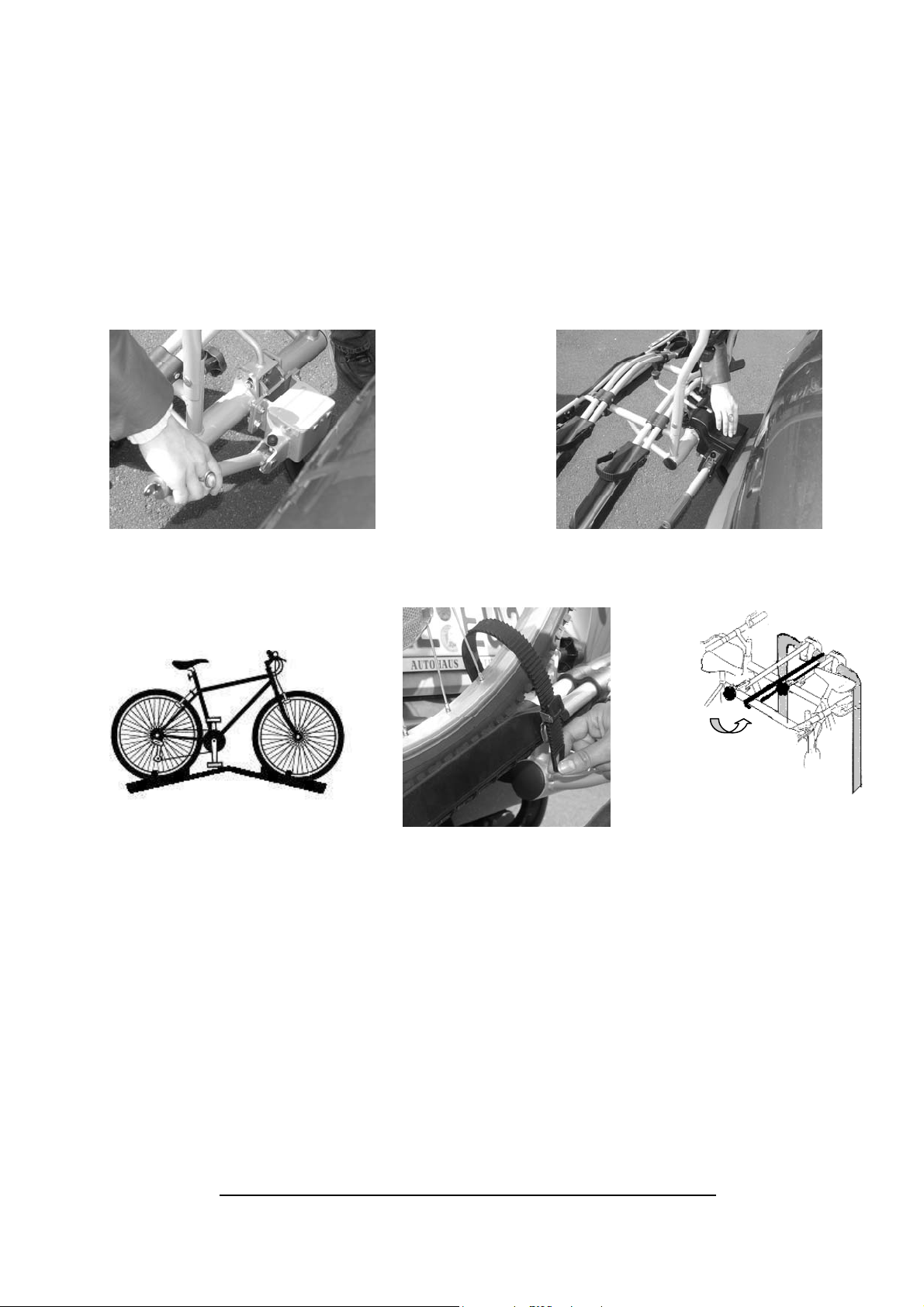

Montage von dem Fahrradträger auf die Anhängekupplung

Bevor Sie den Fahrradträger auf die Anhängekupplung setzen, sollten Sie sich mit dem Schnellverschluss ­System vertraut machen. Siehe Bilder.
Der Fahrradträger wird mit geöffnetem Schnellverschluss von oben auf die Anhängekupplung von Ihrem KFZ
gesetzt. Danach drücken Sie den Hebel von dem Schnellverschluss nach unten bis dieser Hebel einrastet. Siehe
Bild 4. Nun schließen Sie mit dem Schlüssel den Schnellverschluss zu und ziehen die Schlüssel ab. Bewahren
Sie die Schlüssel sorgfältig und an einem sicheren Ort auf. Der Fahrradträger ist nun auch gleichzeitig gegen
Diebstahl geschützt. Kontrollieren Sie nun den festen und korrekten Sitz des Fahrradträgers auf der
Anhängekupplung. Sollte sich der Träger noch seitlich verdrehen lassen müssen Sie den Träger wieder von der
Anhängekupplung nehmen und die Einstellschraube ( befindet sich seitlich am Schnellverschluss) etwas
eindrehen indem Sie vorab die Kontermutter gelöst haben. Anschließend die Kontermutter wieder festziehen.
Wiederholen Sie ggf. den Vorgang bis der Träger sich und fest montiert ist. Drücken Sie zum Schluss noch die
Abdeckhaube auf den Schnellverschluss. Siehe Bild 5

Montage der Fahrräder auf dem Fahrradträger

Das erste Fahrrad wird mittig in die erste Fahrradschiene (dem Fahrzeug am nächsten ) gestellt und am U –
Bügel mit dem kurzen Rahmenhalter befestigt. Die Laufräder befestigen Sie mit dem vorhandenen
Plastikspanngurt. Siehe Bild 6. Die Rahmenhalter werden zuerst am U –Bügel festgeschraubt. Hierzu müssen
Sie von den Rahmenhaltern die abschließbare Rändelmuttern abdrehen und die Befestigungsklammer mit der
Feder entfernen. Ebenfalls muss das Distanz Rohr entfernt werden. U – Bügelklammer von der Gewindestange
nehmen und um den U – Bügel legen. Anschließend den Rahmenhalter in umgedrehter Reihenfolge wieder
komplettieren. Das zweite Fahrrad wird üblicherweise entgegengesetzt in die zweite Schiene gestellt und am U –
Bügel mit dem langen Rahmenhalter befestigt. Für die Befestigung des Kennzeichens müssen Sie vorab die
Befestigungskeile herausdrücken. Siehe Bild 2

Die Laufräder befestigen Sie ebenso wie beim ersten Rad beschrieben. Eventuell ist es erforderlich anders als
wie beschrieben die Fahrräder individuell auf dem Heckträger zu versetzen, damit die Rahmenhalter korrekt
befestigt werden können. Sichern Sie nun die Fahrräder mit dem langen Sicherheitsgurt. Legen Sie unbedingt zur
zusätzlichen Sicherheit den Sicherheitsgurt durch die Fahrradrahmen und um den U-Bügel herum und ziehen den
Sicherheitsgurt fest an .

Achtung:
Den Träger niemals bei Beladung ohne den Sicherheitsgurt nutzen!

Sicherheitsgurt

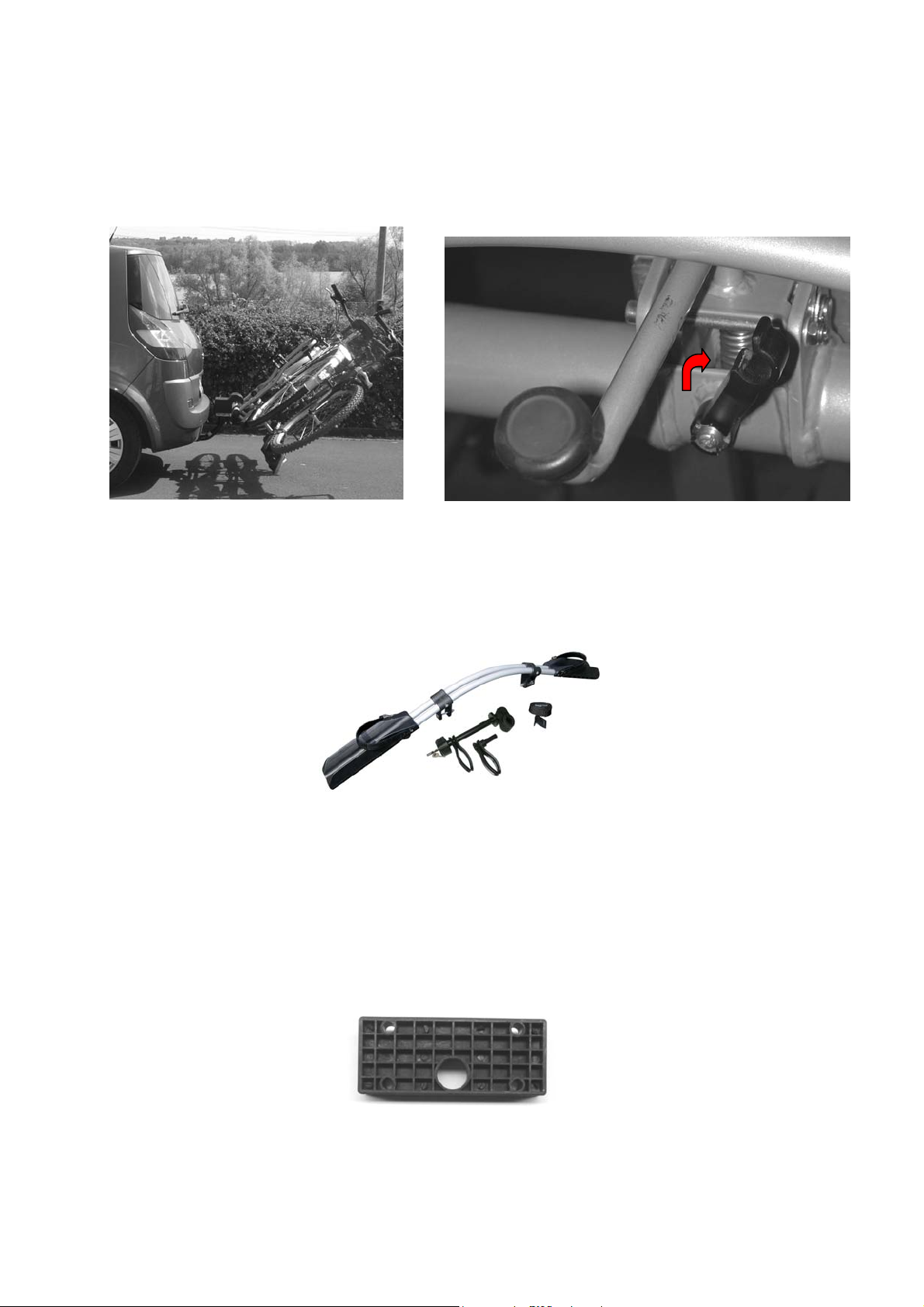

Abklappen des Fahrradträgers.

Lösen Sie die Sicherung von dem Abklapphebel. Halten Sie mit einer Hand den U-Bügel fest, damit der Träger
nicht schlagartig abklappen kann und betätigen Sie den Hebel von dem Abklappmechanismus. Nun können Sie
den Träger vorsichtig absenken. Durch Anheben des Trägertisches rastet dieser wieder in die
Benutzungsposition ein. Sichern Sie den Hebel anschließend wieder mit dieser zusätzlichen Sicherung.

Erweiterung für 3 Fahrräder.

Mit dem Erweiterungssatz Art. Nr. 11481 können sie den Fahrradträger für den Transport von 3. Fahrrädern
erweitern.

Art. Nr. 11442 Keilscheibe

Bei einigen Kupplungstypen kann es vorkommen das sich der Trägertisch etwas zur Straße neigt. Um das
auszugleichen bieten wir eine Keilscheibe an die zwischen dem Schnellverschluss und dem Trägertisch montiert
wird und diese Schräglage ausgleicht.

Art. Nr. 11441 Distanzplatte

Adapterplatte um den Abstand von Anhängekupplung zum Trägertisch zu vergrößern falls die Heckklappe sich
nicht öffnen lässt.

Alle diese Teile sind untereinander kombinierbar und werden mit dem nötigen Befestigungsmaterial ausgeliefert.
Alle original Umbauteile sind genehmigt und zugelassen.

Achtung:

Sicherheitshinweise unbedingt beachten!

Beachten Sie die zulässige Achslast
Kontrollieren Sie vor jedem Fahrtantritt und zwischendurch regelmäßig den festen Sitz des Trägers am Fahrzeug

und auch die Befestigung der Räder auf dem Träger, um etwaige Beschädigungen der Befestigungselemente
frühzeitig zu erkennen und zu beheben!

Überprüfen Sie regelmäßig vor jedem Fahrtantritt die Lichtanlage Ihres Heckträgers auf korrekte Funktion!
Bei neuen Kupplungen befindet sich häufig eine dickere schwarze Lackschicht auf der Kupplungskugel. Damit Ihr

Heckträger den bestmöglichen Halt bekommt, sollte diese Lackschicht entfernt werden mittels Beize, Lösemittel
etc!

Die Ladung darf nicht mehr als 400mm über die Beleuchtung seitlich herausragen.

Bei Beladung muss der Sicherheitsgurt befestigt werden!

Verlierbare Teile wie z.B. Luftpumpe, Körbe, Klingel etc. sind vor Antritt der Fahrt zu entfernen.
Das Fahren mit einem Fahrradträger beeinflusst die Fahreigenschaften von einem KFZ. Passen Sie deshalb Ihre

Fahrgeschwindigkeit den geänderten Verhältnissen an. Vermeiden Sie plötzliche und ruckartige
Steuerbewegungen.

Beachten Sie beim Rückwärtsfahren, dass Ihr KFZ mit dem Träger länger ist als normal!
Bei Nichtgebrauch sollte der Fahrradträger demontiert werden.
Fahrräder beim Transport nicht mit einer Plane oder Ähnlichem abdecken
Die maximale Geschwindigkeit beträgt 130 Km/h
Für die ordnungsgemäße und sichere Montage die Montageanweisung genau befolgen. Bei Zweifeln in Hinblick

auf diese Anweisungen den Händler oder direkt den Hersteller um weitere Informationen bitten. Zu Ihrer eigenen
Sicherheit sollten Sie den Träger und die dazu gehörende Ladung regelmäßig kontrollieren, weil Sie nach § 23
der STVO dazu verpflichtet sind und im Schadensfall haftbar gemacht werden.
Der Hersteller und der Händler haften nicht für Schäden an Sachen oder Personen aufgrund einer
unsachgemäßen Montage oder eines unsachgemäßen Gebrauchs
Das Produkt wurde geprüft und auch unter extremen Bedingungen erprobt, wobei es in Hinblick auf Sicherheit
und Halt gute Ergebnisse erbrachte. Daher können wir bei fachgerecht ausgeführter Montage Fehlfunktionen
ausschließen.

Verehrter Kunde, diesen Fahrradheckträger können Sie unter Beachtung der STVZO sowie der vorhandenen
Stützlast und max. Nutzlast auch für Transporte anderer Güter oder Gegenstände verwenden. Es muss

allerdings eine sichere Befestigung dieser Güter oder Gegenstände gewährleistet sein

.
