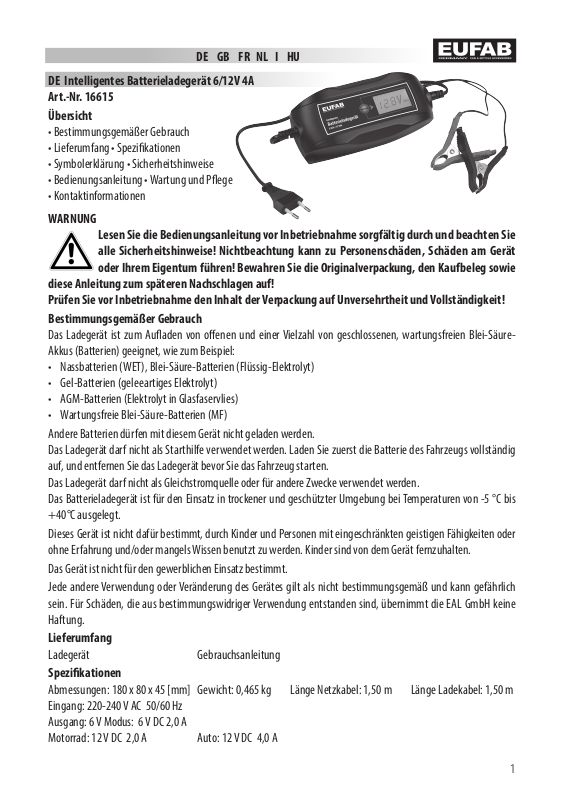

DE Intelligentes Batterieladegerät 6/12V 4A Art.-Nr. 16615

Übersicht

• Bestimmungsgemäßer Gebrauch

• Lieferumfang • Spezikationen

• Symbolerklärung • Sicherheitshinweise

• Bedienungsanleitung • Wartung und Pege

• Kontaktinformationen

WARNUNG

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät

oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!

Bestimmungsgemäßer Gebrauch

Das Ladegerät ist zum Auaden von oenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-SäureAkkus (Batterien) geeignet, wie zum Beispiel:

• Nassbatterien (WET), Blei-Säure-Batterien (Flüssig-Elektrolyt)

• Gel-Batterien (geleeartiges Elektrolyt)

• AGM-Batterien (Elektrolyt in Glasfaservlies)

• Wartungsfreie Blei-Säure-Batterien (MF) Andere Batterien dürfen mit diesem Gerät nicht geladen werden.

Das Ladegerät darf nicht als Starthilfe verwendet werden. Laden Sie zuerst die Batterie des Fahrzeugs vollständig auf, und entfernen Sie das Ladegerät bevor Sie das Fahrzeug starten. Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden. Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis +40°C ausgelegt.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und kann gefährlich

sein. Für Schäden, die aus bestimmungswidriger Verwendung entstanden sind, übernimmt die EAL GmbH keine Haftung.

Lieferumfang

Ladegerät Gebrauchsanleitung

Spezikationen

Abmessungen: 180 x 80 x 45 [mm] Gewicht: 0,465 kg Länge Netzkabel: 1,50 m Länge Ladekabel: 1,50 m Eingang: 220-240 V AC 50/60 Hz Ausgang: 6 V Modus: 6 V DC 2,0 A Motorrad: 12 V DC 2,0 A Auto: 12 V DC 4,0 A

Batteriekapazität: 6 V min 1,2 Ah max. 14 Ah

gekennzeichnetes

werden

Geräte mit diesem

betrieben werden

entspricht den

gesetzes (ProdSG)

12 V min 1,2 Ah max. 120 Ah Schutzklasse: IP65 (nur Gerätegehäuse, nicht Anschluß- und Ladekabel) Umgebungstemperatur: -5 °C bis +40 °C

Symbolerklärung

Sicherheitshinweise

Angabe auf dem Typenschild des Gerätes übereinstimmen. Klemmen Sie das Netzkabel nicht ein und schützen Sie dieses vor scharfen Kanten, Feuchtigkeit, Hitze oder Öl. Das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten. Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder wenn der Verdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unseren Technikern auf.

Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät. Verlegen Sie das Netzkabel so, daß es Sie nicht behindert werden und niemand versehentlich daran ziehen kann. Klemmen Sie das Batterieladegerät nach dem Ladevorgang von der Stromversorgung ab. Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf. Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten Umgebung.

von Hitzestau! Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand auaden möchten, stellen Sie zuerst das Fahrzeug sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie vom Bordnetz Ihres Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.

Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.

entspricht den EGRichtlinen

Schutzisoliertes Gehäuse (Schutzklasse II).

Gebrauchsanleitung lesen

Elektroprodukt darf nicht in den Hausmüll geworfen

Sicherung, hier: Träge, 1.6A

Anforderungen des § 21 des Produktsicherheits-

IP65

Zeichen dürfen nur im Haus (trockene Umgebung)

empfohlene Batteriekapazität

Schutzklasse Strahlwasser geschützt

Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muß mit der

Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird. Halten Sie das Verpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht Erstickungsgefahr.

Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend! Evtl. Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die Augen gelangt, sofort wenigstens 10 Minuten unter laufendem Wasser auswaschen und Arzt aufsuchen Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kommen kann. Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) – Gefahr

Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über +40°C



aus! Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.

Bedienungsanleitung

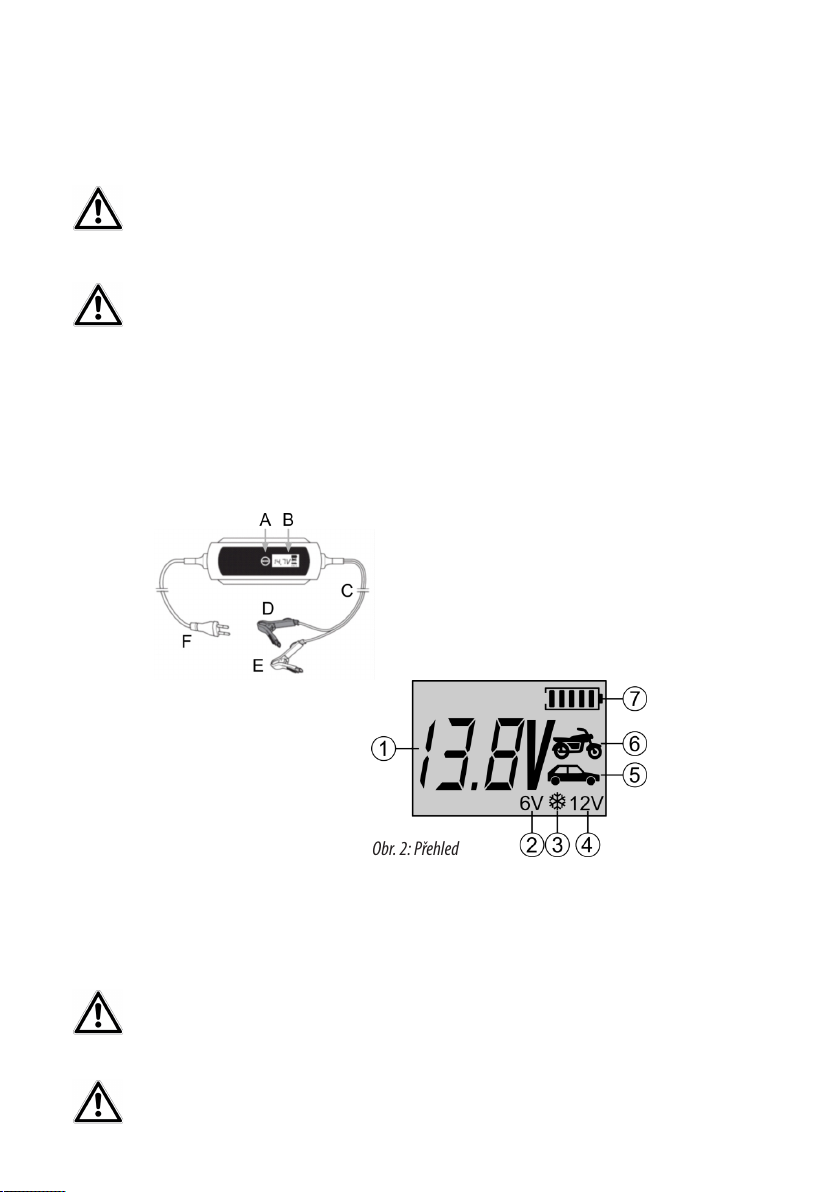

A MODE-Taste B Display C Ladekabel D Polzange rot (+) E Polzange Schwarz (-) Bild 1: Übersicht F Netzkabel

1. Batteriespannungsanzeige

2. 6 V Ladeprogramm

3. Winterladeprogramm

4. 12 V Ladeprogramm

5. Autoladeprogramm

6. Motorradladeprogramm

7. Batterieladezustandsanzeige Bild 2: Display

Vorbereitung

Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen. Nur für oene Batterien: Füllen Sie destilliertes Wasser auf, bis der Minimum-Füllstand erreicht ist. Lassen Sie die Zellen der Batterie bis zum Ende des Ladevorgangs geönet. Bei wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.

Anschließen des Batterieladegerätes

Achtung: Stellen Sie sicher, daß das Ladegerät nicht an die Netzsteckdose angeschlossen ist. Schließen

Sie grundsätzlich zuerst das rote Pluskabel (+) des Ladegerätes an den Pluspol der Batterie an. Danach schließen Sie das schwarze Minuskabel (-) an den Minuspol der Batterie an. Wenn Sie die Batterie in eingebauten Zustand auaden, schließen Sie das schwarze Minuskabel (-) an der Karosserie an, weit entfernt von der Batterie, Vergaser und Kraftstoeitungen. Halten Sie diese Reihenfolgen immer ein.

Achtung: Nach dem Einstecken des Netzsteckers müssen Sie das gewünschte Ladeprogramm durch

mehrmaliges Drücken der MODE-Taste auswählen. Wird die MODE-Taste nicht gedrückt, wird der Ladevorgang nicht gestartet. Wenn der Ladevorgang läuft, ist es nicht mehr möglich auf ein anderes Ladeprogramm umzuschalten. Wenn Sie mit einem anderen als dem eingestellten Ladeprogramm arbeiten möchten, ziehen Sie den Netzstecker aus der Steckdose und warten bis das Display dunkel geworden ist. Danach stecken Sie den Stecker wieder ein und gehen wie oben beschrieben vor. Stecken Sie jetzt den Netzstecker des Ladegeräts in die Steckdose. Die Hintergrundbeleuchtung des Displays wird aktiviert.

Wurde die Batterie falsch angeschlossen (Verpolung) oder das Ladegerät hat keinen Kontakt leuchtet im Display die Fehlermeldung ˝ ˝. Wird im Display die Fehlermeldung ˝ ˝angezeigt, wurde eine defekte 6 V-Batterie angeschlossen, diese kann mit dem Batterieladegerät nicht aufgeladen werden. Bei korrekt angeschlossener Batterie werden im Display die aktuelle Batteriespannung und die Symbole für das eingestellte Ladeprogramm angezeigt. Wählen Sie nun durch (mehrmaliges) Drücken der MODE-Taste das für Sie passende Ladeprogramm.

Die Ladeprogramme können in folgender Reihenfolge durch Drücken der MODE-Taste ausgewählt werden:

Motorrad 6 V Motorrad 6 V Winter

6 Volt-Modus

6 Volt-Winter-Modus

Motorrad-Modus

Ladespannung:

Auto-Modus

Auto-Winter-Modus

Batterieerhaltungslademodus

Fehleranzeige nach Falschanschluß (Verpolung), Kurzschluß, Auswahl eines

Motorrad 12 V Motorrad 12 V Winter Auto 12 V Auto 12 V Winter Abhängig vom Ladezustand der Batterie paßt das Gerät den Ladestrom an, um die angeschlossene Batterie optimal

zu laden. Nur während der Hauptladephase wird mit dem angegebenen maximalen Ladestrom geladen. Kurz bevor die volle Ladekapazität erreicht wird, wird mit geringerem Ladestrom gearbeitet. So wird die Batterie schonend

und optimal bis zur vollen Kapazität geladen. Das im Display angezeigte Batteriesymbol (7) (Bild 2: Display) zeigt den aktuellen Füllstand der Batterie an.

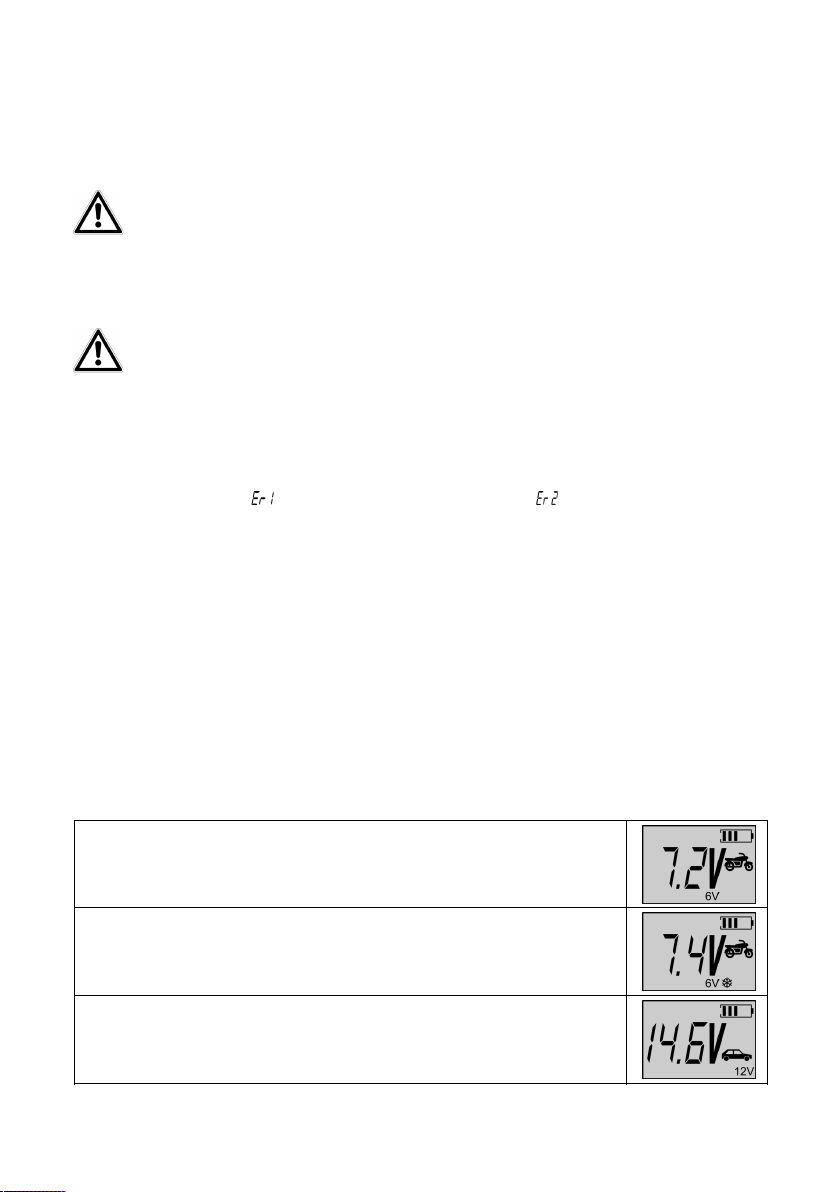

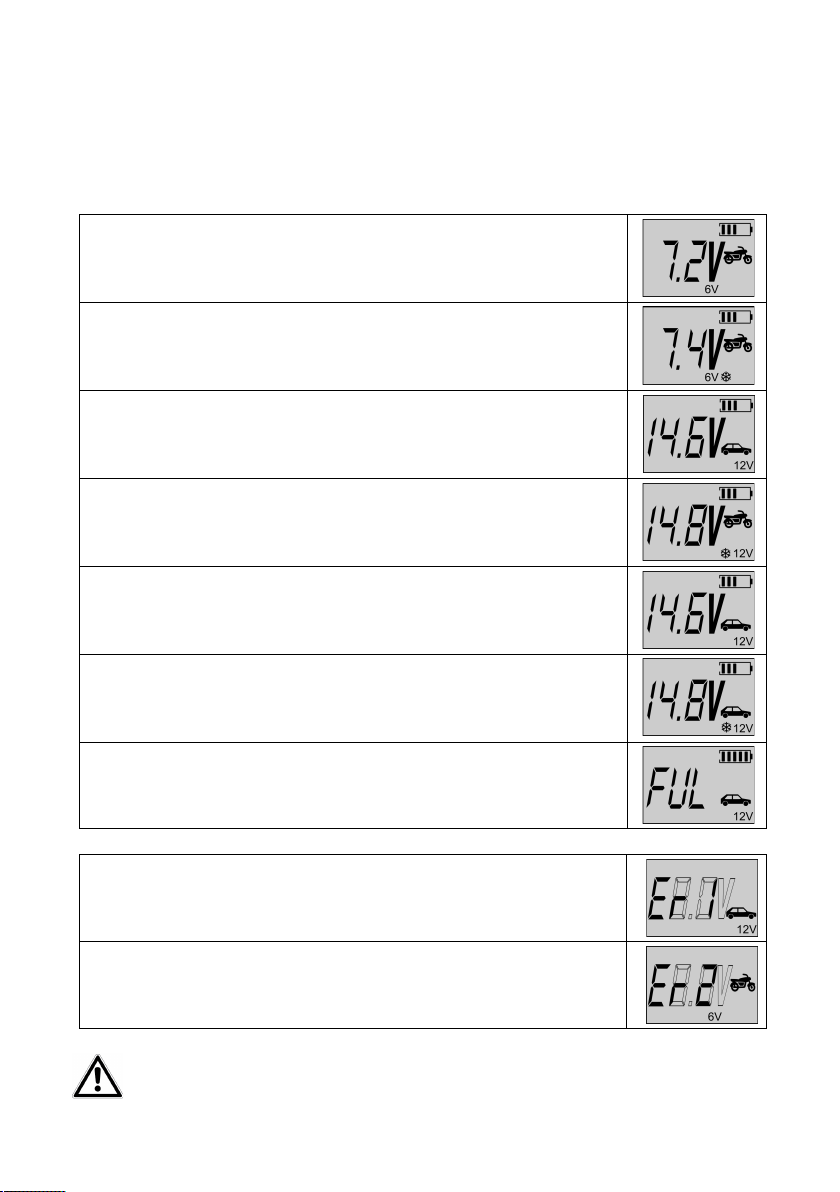

Mögliche Ladeprogramme

Ladeprogramm für 6 V-Batterien, 1,2 Ah bis 14 Ah, Temperaturen über 0°C Ladestrom: 2 A maximal Ladespannung: 7,2 V

Ladeprogramm für 6 V-Batterien, 1,2 Ah bis 14 Ah, Temperaturen unter 0°C Ladestrom: 2 A maximal Ladespannung: 7,4 V

Ladeprogramm für 12 V Batterien von 1,2 Ah bis 14 Ah, Temperaturen über 0°C Ladestrom: 2 A maximal

Motorrad-Winter-Modus

Ladeprogramm für 12 V Batterien von 1,2 Ah bis 14 Ah, Temperaturen unter 0°C Ladestrom: 2 A maximal Ladespannung: 14,8 V

Ladeprogramm 12 V Batterien von 14 Ah bis 120 Ah, Temperaturen über 0°C Ladestrom: 4 A maximal Ladespannung: 14,6 V

14,6 V

Ladeprogramm für 12V Batterien von 14 Ah bis 120 Ah, Temperaturen unter 0°C Ladestrom: 4 A maximal Ladespannung: 14,8 V

Sobald der Akku voll geladen ist, wechselt das Batterieladegerät automatisch in den Batterieerhaltungslademodus. Dies wird im Display entsprechend angezeigt.

Fehlermeldungen

falschen Ladeprogramms oder Überhitzung.

Fehlermeldung im 6 V – Modus, wenn eine Batterie mit weniger als 5,5 V ± 0,2 angeschlossen wird oder wenn nach 6 h Ladezeit die Spannung immer noch unter 6 V liegt.

Entfernen des Ladegeräts

Achtung: Ziehen Sie als erstes den Netzstecker aus der Steckdose und beachten Sie die Reihenfolge beim

Abklemmen. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies

zu Ihrem Schutz äußerst wichtig. Trennen Sie das Ladegerät vom Versorgungsnetz. Entfernen Sie als nächstes den Anschluß der schwarzen Klemme (Minus). Entfernen Sie nun als nächstes die Batterieklemme vom Pluspol der Batterie (Rote Klemme). Lassen Sie die Batterie abkühlen und füllen Sie die Zellen mit destilliertem Wasser bis zum vom Batteriehersteller genannten Füllstand auf. Verschließen Sie die Batteriezellen wieder mit den Verschlußstopfen.

Wartung und Pege Wartung: Bei bestimmungsgemäßem Gebrauch ist das Gerät wartungsfrei. Pege: Reinigen Sie die Polzangen jedesmal nach einem Ladevorgang. Entfernen Sie jegliche Batteriesäuresprit-

zer von den Polzangen um Korrosion zu vermeiden. Reinigen Sie das Gerät vorsichtig mit einem trockenen Tuch. Benutzen Sie keine Flüssigkeiten oder chemische Reinigungsmittel. Tauchen Sie das Gerät niemals in Flüssigkeiten ein. Lassen Sie niemals Flüssigkeiten über das Gerät laufen. Rollen Sie die Kabel ordentlich auf bevor Sie das Gerät lagern, um Beschädigungen an den Kabeln und dem Gerät zu vermeiden. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

Hinweise zum Umweltschutz

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen

entsorgen können.

Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt

gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung

Kontaktinformationen EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Deutschland Telefon: +49 (0)202 42 92 83 0 Telefax: +49 (0)202 2 65 57 98 Internet: www.eal-vertrieb.de E-Mail: info@eal-vertrieb.com

GB Intelligent battery charger 6/12V 4A Article No. 16615 Overview

• Intended use • Scope of delivery • Specications • Explanation of symbols • Safety notes • Operating instructions

• Care and maintenance • Contact information

WARNING Read the operating instructions through carefully prior to initial use and observe all of

the safety notes! Not observing such may lead to personal injury, damages to the device or your property! Store the original packaging, the receipt and these instructions so that they may be consulted at a later date! Prior to initial use check the contents of the packaging to ensure that they are in perfect condition and complete!

Intended use

The charger is suitable for charging open and a variety of closed, maintenance-free lead-acid batteries, for example:

• Wet batteries (WET), lead-acid batteries (uid electrolyte)

• Gel batteries (gel electrolyte)

• AGM batteries (electrolyte in breglass eece)

• Maintenance-free lead-acid batteries (MF)

Devices with this

environment)

Corresponds to the

esetz)

Other batteries may not be charged with this device. The charger may not be used as a starter aid. First charge the battery of your vehicle fully and remove the charger before starting the vehicle. The charger may not be used as a source of direct current or for other purposes.

The battery charger is designed for use in dry and protected environments at temperatures of -5 °C to +40°C. This device is not designed to be used by children and people with limited mental capacities or those without

experience and/or knowledge. Keep children away from the device. The device is not designated for commercial use. Any other use or modication to the device is considered improper usage and may be dangerous. EAL GmbH accepts

no liability for damages caused as a result of improper use.

Scope of delivery

Charger Operating instructions

Specications

Dimensions: 180 x 80 x 45 [mm] Weight: 0.465 kg Long mains cable: 1.50 m Long charger cable: 1.50 m Input: 220-240 V AC 50/60 Hz Output: 6 V mode: 6 V DC 2.0 A Motorbike: 12 V DC 2.0 A Auto: 12 V DC 4.0 A Battery capacity: 6 V min 1.2 Ah max. 14 Ah 12 V min 1.2 Ah max. 120 Ah Protection class: IP65 (only device housing, not connection and charging cable)

Ambient temperature: -5 °C to +40 °C

Explanation of symbols

Corresponds to EC directives

Insulated housing (protection class II).

Labelled electrical product may not be disposed of in the household waste

Fuse, here: Slow-burning,

1.6A

symbol may only be operated in the house (dry

Recommended battery capacity

Safety notes

Do not trap the power cable and protect it from sharp edges, damp, heat or oil. The power cable of the unit cannot be replaced. In the event that the cable is damaged, the unit must be disposed of. Do not operate the device or immediately pull the plug if it is damaged or you suspect it may be defective. In this

case, contact our technicians.

Read the operating instructions

requirements of § 21 of the German Product Safety Law (Produktsicherheitsg

IP65

Protection class Spray water protected

The warning triangle labels all instructions important to safety. Always follow these otherwise you could injure yourself or damage the device.

Children must not play with the appliance. Cleaning and user-maintenance must not be carried out by children unless they are supervised. Only connect the device to a correctly installed socket. The voltage must correspond to the specication

on the type plate of the device.

Pull the plug when the device is not in use.

Keep packaging materials, especially plastic and plastic bags, away from children. Risk of suocation!

Remove all plastic from the device before use. Lay the mains cable in such a way that you are not hindered by it, and no one is able to accidentally pull it. Disconnect the battery charger from the power supply after charging. Keep the charger in a place that cannot be accessed by children or unauthorised persons.

Never operate the device in the vicinity of ammable materials or in an environment prone to explosion.

Always wear suitable working clothes, protective gloves and goggles. Battery acid is corrosive! Immediately and thoroughly wash o any splashed acid and consult a doctor if necessary. If battery acid gets into the eyes,

immediately rinse under running water for at least 10 minutes and consult a doctor.

Do not cover the charger, this may lead to overheating and result in damages. Never set the charger up for operation on a surface that is insulating (e.g. polystyrene). There is a risk of heat build up! If you wish to charge a vehicle battery in the installed state, rst park the vehicle safely, put on the parking brake and switch o the ignition. Cut the battery o from the on-board network of your vehicle. To do this, consult the manual for your vehicle, or ask your specialist workshop. When pulling the mains cable out of the socket, only hold the plug. Never expose the charger to the vicinity of re, heat and extensive temperatures over +40°C.

Store these instructions carefully and, if necessary, pass them on to other users.

Operating instructions

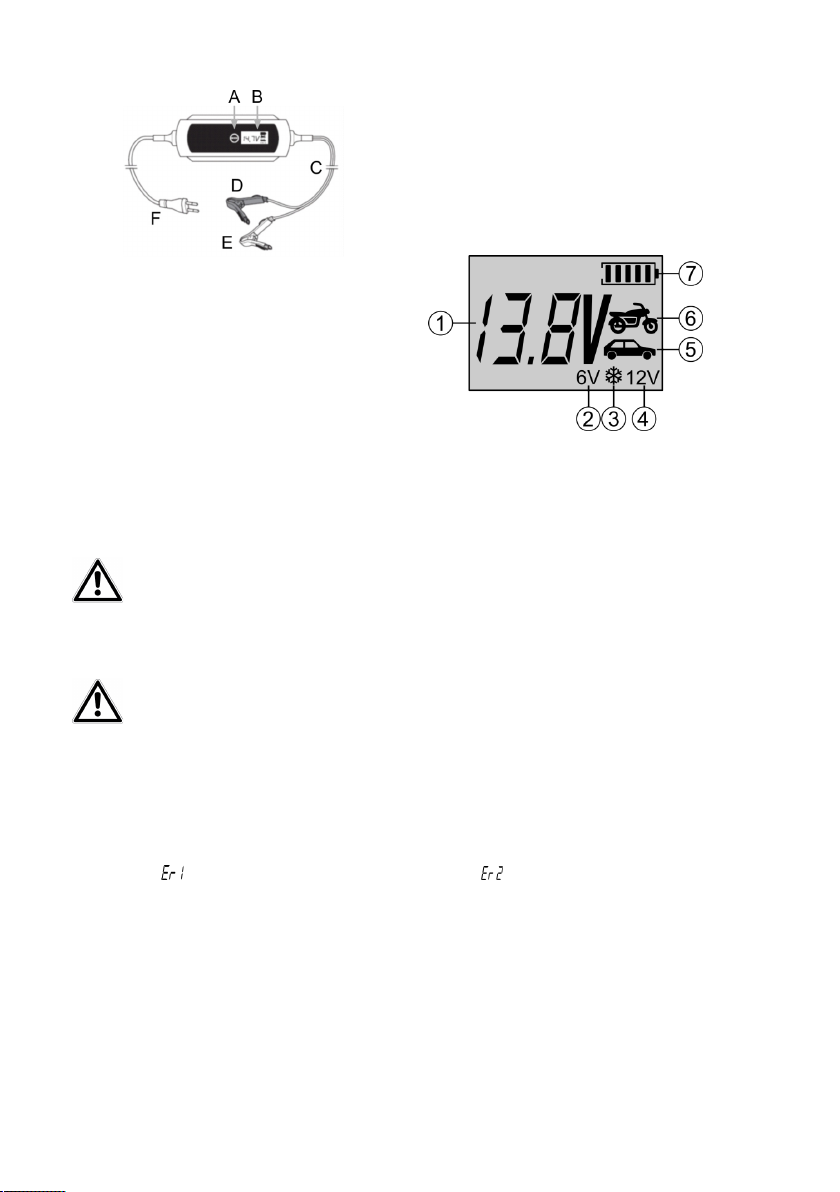

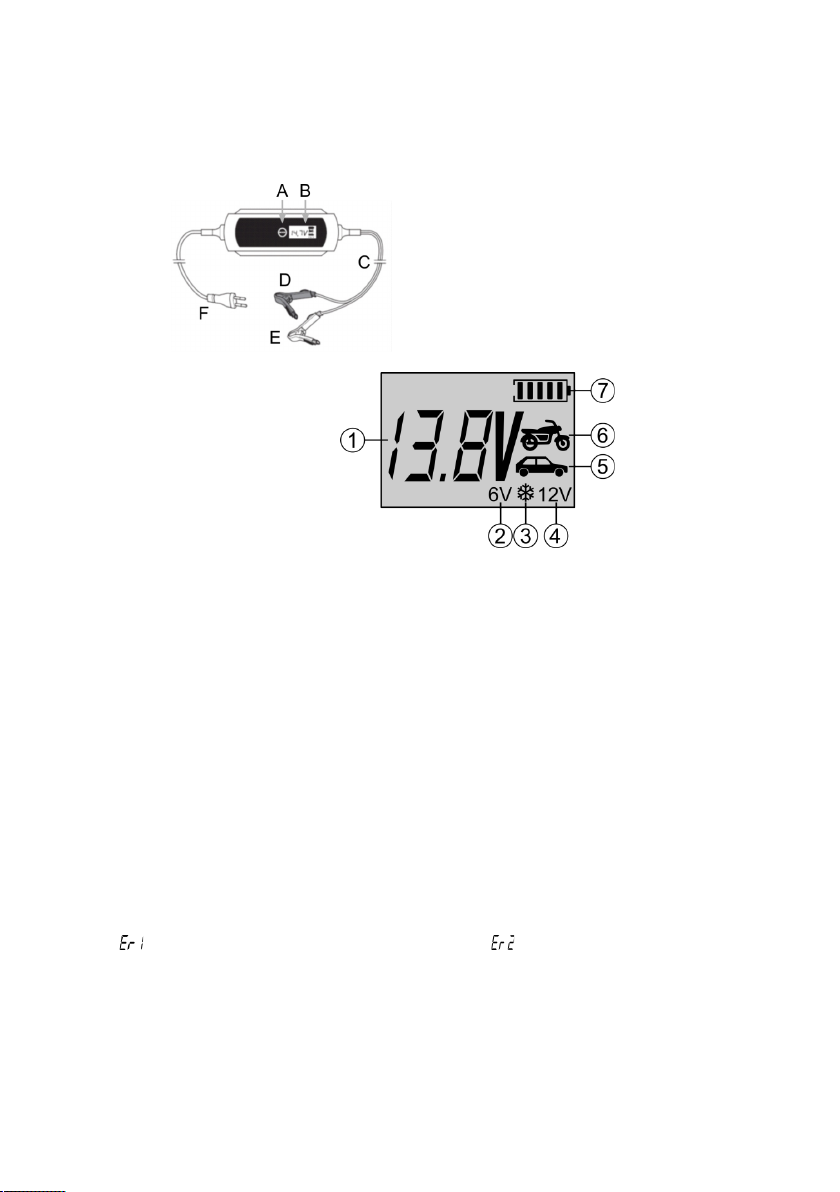

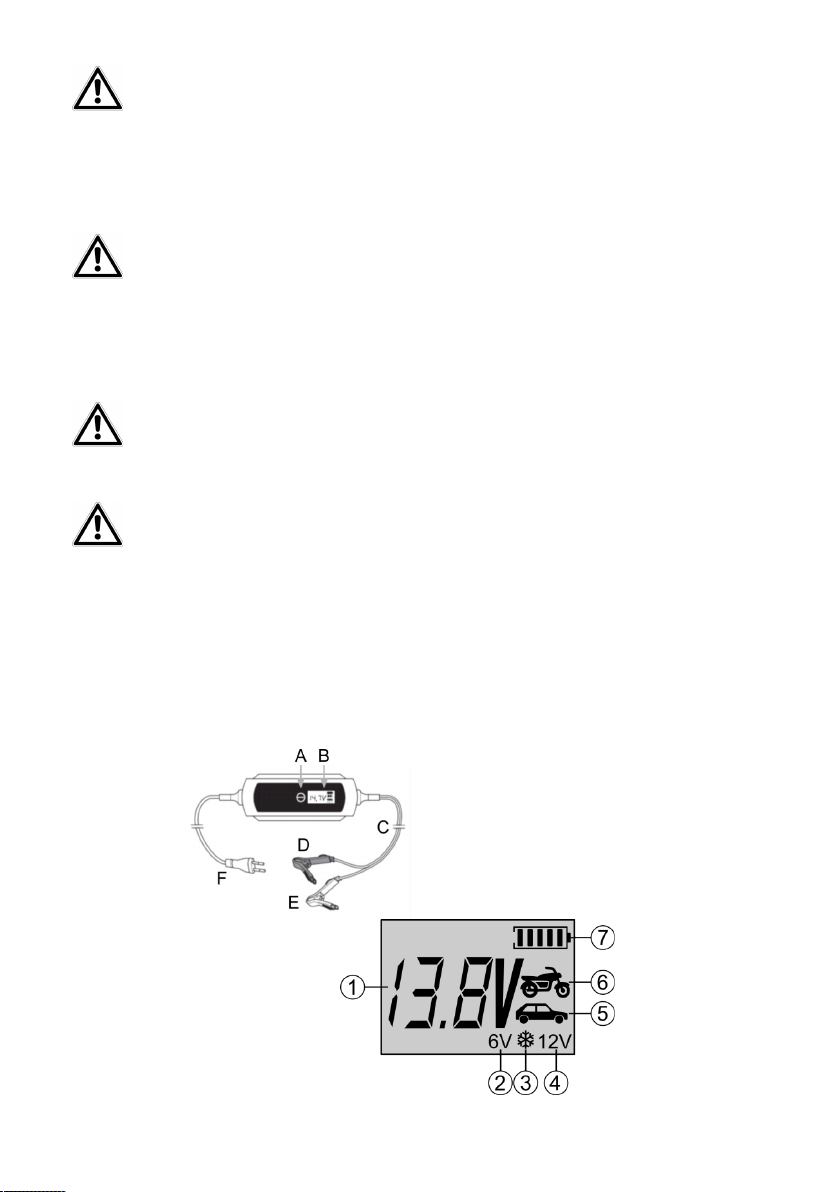

A MODE button B Display C Charging cable D Pole callipers, red (+) E Pole callipers, black (-) Figure 1: Overview F Mains cable

1. Battery voltage display

2. 6 V charging programme

3. Winter charging programme

4. 12 V charging programme

5. Car charging programme

6. Motorbike charging programme

7. Battery charge status display Figure 2: Display

Preparation

Clean the battery pole of dust and corrosion residue. Only for open batteries: Top up with distilled water until the minimum lling level is reached. Leave the cells of the battery open until the end of the charging process. With maintenance-free batteries, follow the instructions of the battery manufacturer precisely.

Connecting the battery charger

Caution: Make sure that the charger is not connected to the power socket. Always rst connect the red

plus cable (+) of the charger to the plus pole of the battery. Then connect the black minus cable (-) to the minus pole of the battery. If you wish to charge the battery while it is installed, connect the black minus cable (-) to the chassis, far away from the battery, carburettor and fuel lines. Always stick to this sequence.

Caution: After plugging the mains cable inselect the desired charging pro- gramme by operating the

6 Volt mode

6 Volt winter mode

Motorbike mode

charge voltage:

Motorbike winter mode

charge voltage:

14.8 V

Car mode

charge voltage: 14.6 V

Car winter mode

charge voltage: 14.8 V

Battery maintenance charge mode



MODE button multiple times. If the MODE button is not pressed, the charging process is not started. When charging has started it is no longer possible to switch to another charging program, If you wish to work with a program other than the set charging program, pull the plug out of the socket and wait until the display has gone

dark. Then insert the plug again and proceed as described above. Now, connect the power plug of the charger to the mains socket. The background illumination of the display is

activated. If the battery has been connected incorrectly (wrong poles) or the charger has no contact, the following error mes-

sage appears on the display „ „. If the error message „ „ is shown, a defective 6 V battery has been connected, this cannot be charged using the battery charger. If the batter y has been correctly connected, the display shows the current battery voltage and the symbol for the set charging programme. By pressing (multiple times) the MODE button, you can select the appropriate charging programme for your needs. The charging programmes appear in the following order and may be selected by pressing the MODE button: Motorbike 6 V Motorbike 6 V winter Motorbike 12 V Motorbike 12 V winter

Car 12 V Car 12 V winter Depending on the charging state of the battery, the device adapts the charging current in order to best charge the

connected battery. The specied maximum charging current is only used during the main charging phase. Shortly before the full charging capacity is achieved, the device switches to a lower charging current. This ensures that the battery is gently and optimally charged to full capacity.

The battery symbol (7) (Figure 2: Display) shown on the display indicates the current lling level of the battery.

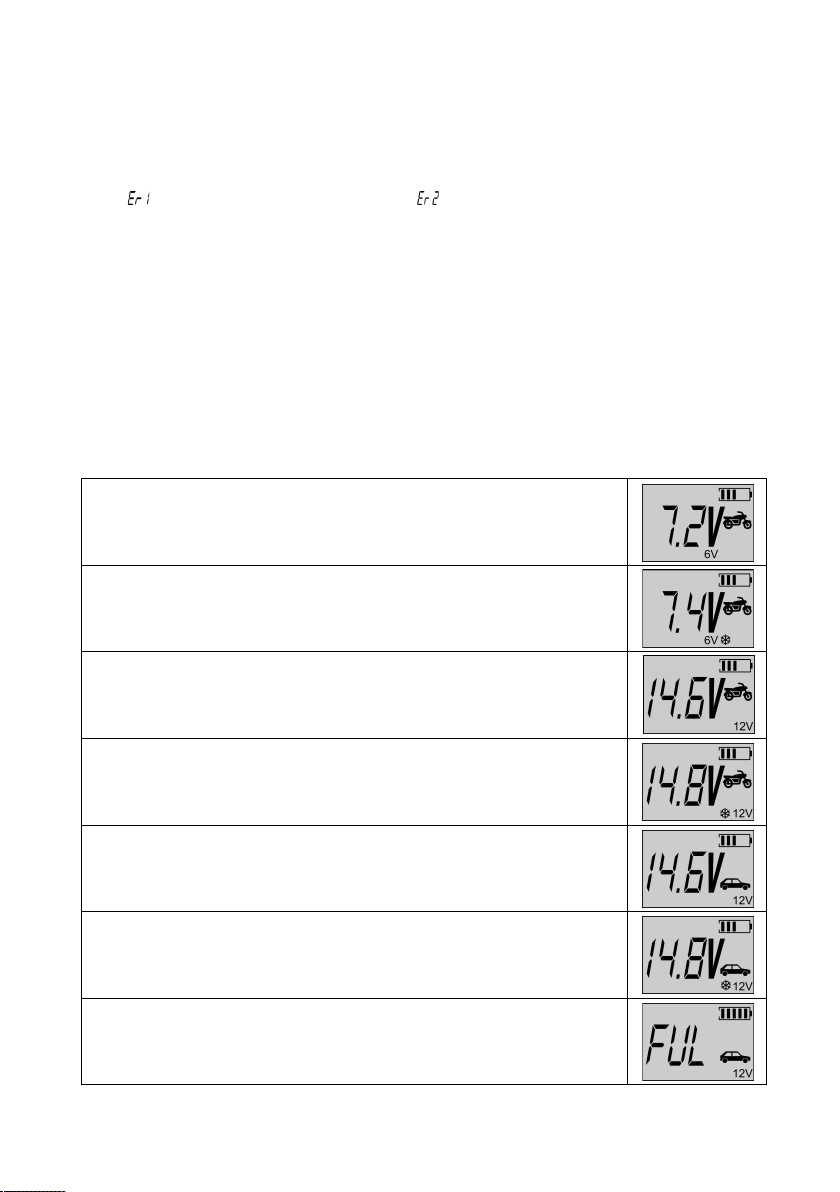

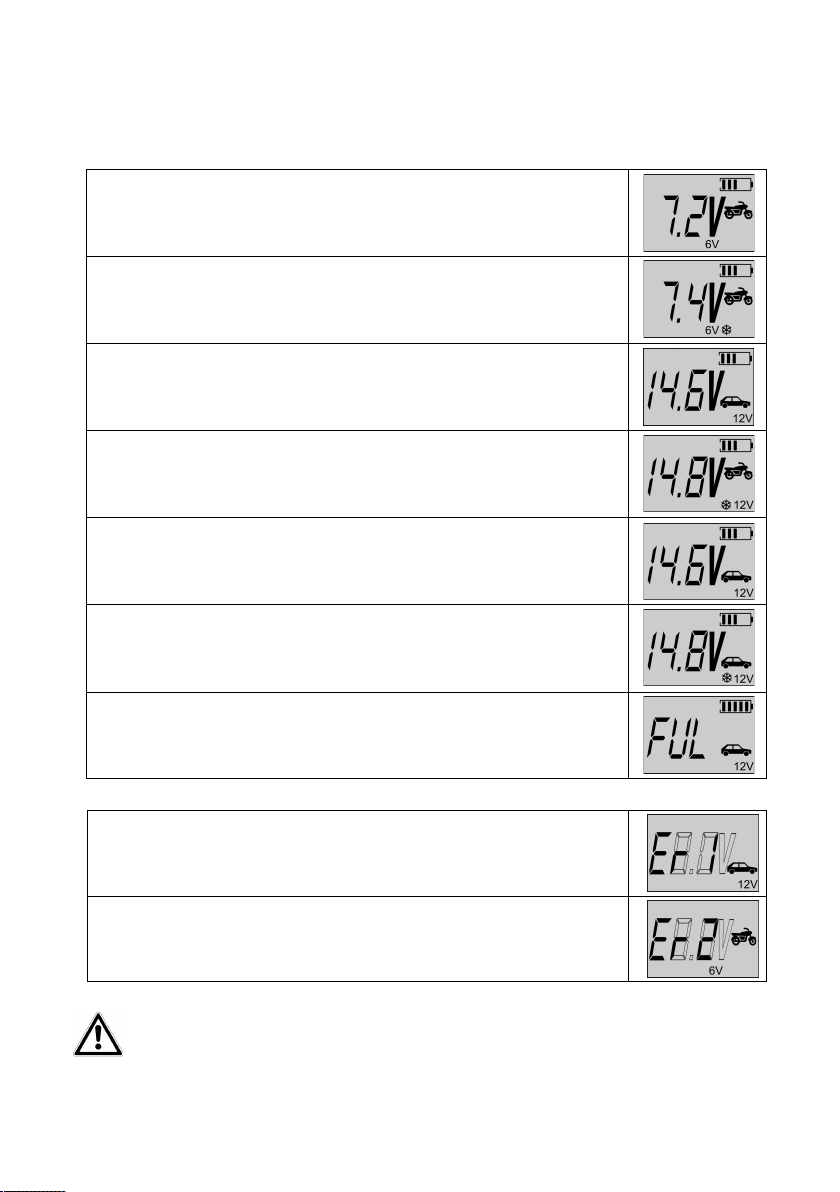

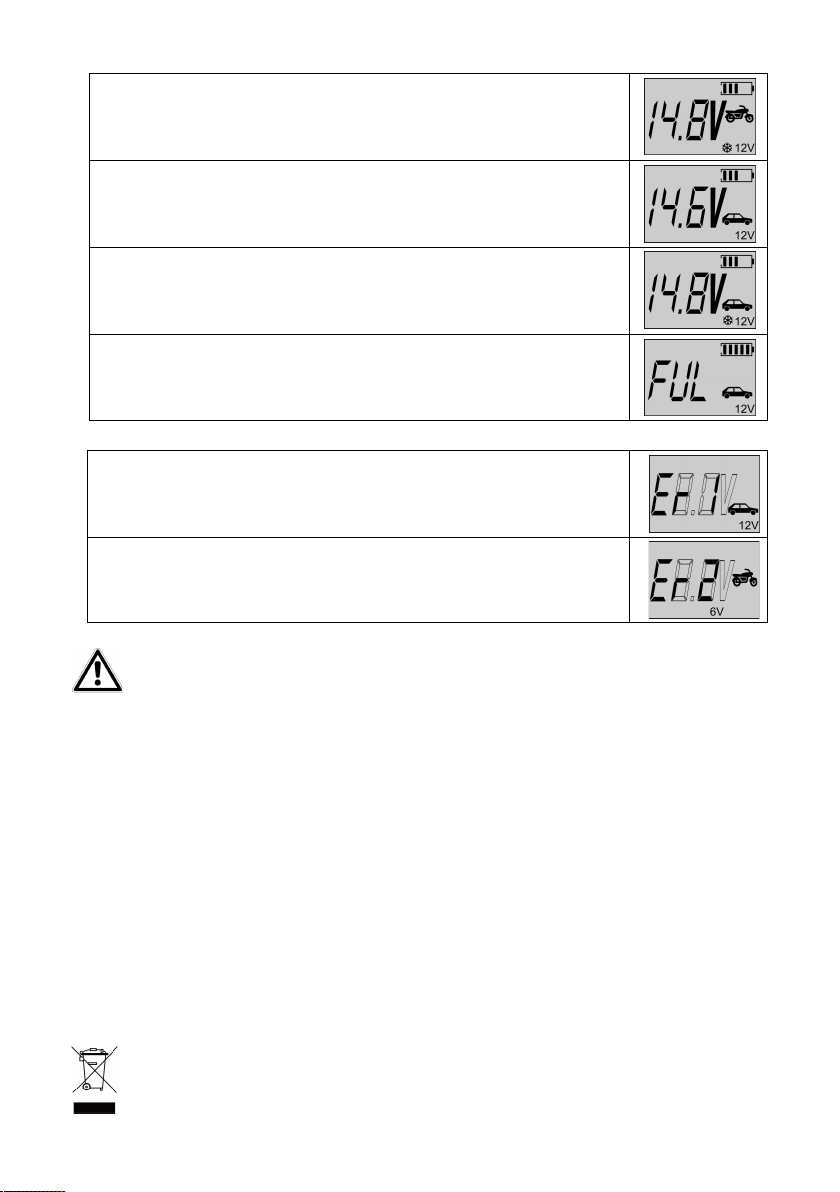

Possible charging programmes

Charging programme for 6 V batteries, 1.2 Ah to 14 Ah, temperatures above 0°C Charge current: charge voltage:

Charging programme for 6 V batteries, 1.2 Ah to 14 Ah, temperature below 0°C Charge current: charge voltage:

Charging programme for 12 V batteries from 1.2 Ah to 14 Ah, temperatures above 0°C Charge current:

Charging programme for 12 V batteries from 1.2 Ah to 14 Ah, temperatures below 0°C Charge current:

Charging programme for 12 V batteries from 14 Ah to 120 Ah, temperatures above 0°C Charge current:

Charging programme for 12V batteries from 14 Ah to 120 Ah, temperatures below 0°C Charge current:

As soon as the battery is fully charged, the charger switches automatically over to battery maintenance charge mode. This is indicated appropriately on the display.

2 A maximum

7.2 V

2 A maximum

7.4 V

2 A maximum

14.6 V

2 A maximum

4 A maximum

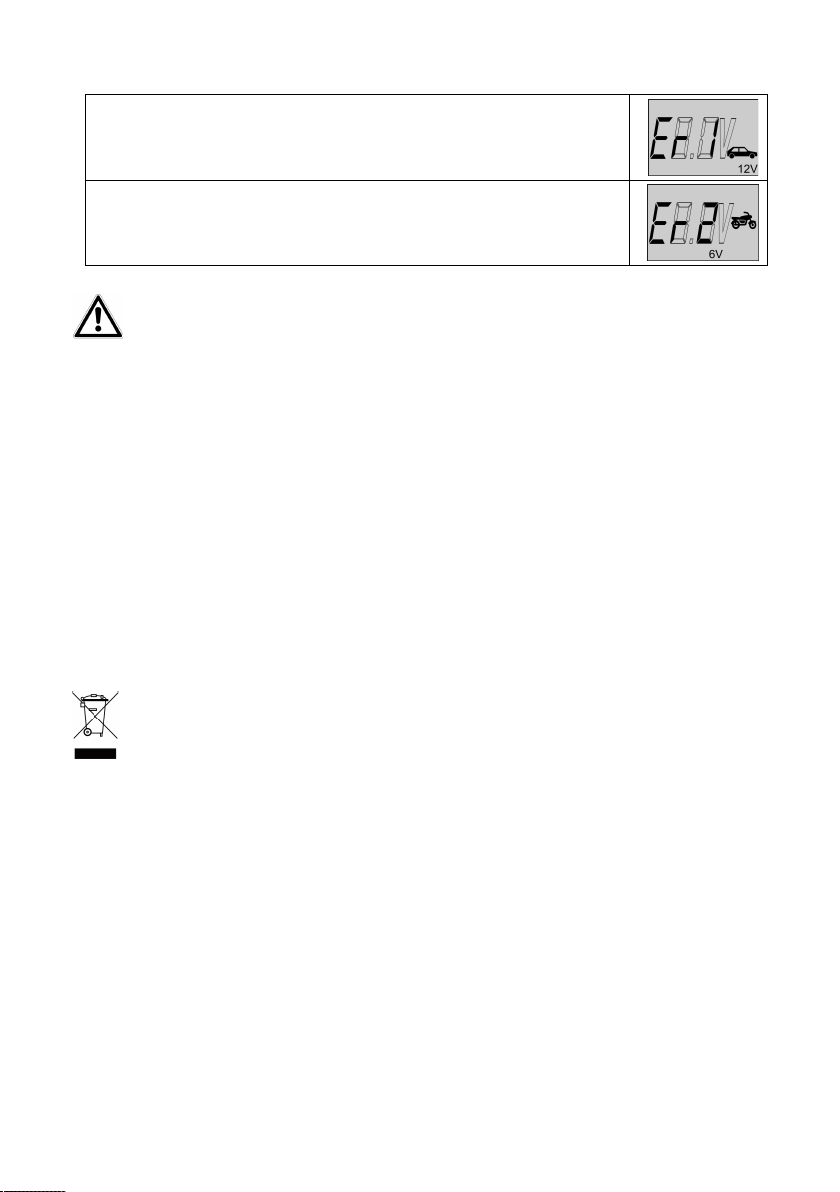

Error messages

Display of error after faulty connection (wrong poles), short-circuit, selection of

Error message in 6 V – mode, if a battery is connected with less than 5.5 V ±

an incorrect charging programme or overheating.

0.2 or the voltage is still lower than 6 V after 6 hours of charging time.

Removing the charger

Caution: First pull the plug out of the socket and observe the sequence for disconnection. This prevents

sparks from forming. Since charging generates a detonating gas, this is particularly important for the sake of your safety. Disconnect the charger from the mains power supply. Then disconnect the black callipers (minus). Then remove the battery callipers from the plus pole of the battery (red callipers). Allow the battery to cool and ll the cells with distilled water to the lling level named by the battery manufacturer. Close the battery cells using the caps.

Maintenance and care Maintenance: If used correctly, the device is maintenance-free. Care: Clean the pole callipers every time the charging procedure is completed. Remove all splashed battery acid

from the pole callipers to prevent corrosion. Clean the device carefully with a dry cloth. Do not use liquids or chemical cleaning agents. Never submerge the device in liquids. Never allow liquid to ow over the device. Before storing the device, roll up the cables properly using the designated hook in order to prevent damages to the cables and device. Store the device in a clean and dry place.

Notes regarding environmental protection

The packaging is made up of environmentally friendly materials which may be disposed of via your local recycling points.

Do not put electrical devices into the household waste. Electronic and electrical devices must be collected separately and sent for environmentally friendly recycling. Contact your community or town administration for information regarding the disposal of electrics.

Contact information EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Germany Telephone: +49 (0)202 42 92 83 0 Fax: +49 (0)202 2 65 57 98 Internet: www.eal-vertrieb.de Email: info@eal-vertrieb.com

FR Appareil de recharge intelligent 6/12V 4A N° d‘art. 16615

Vue d‘ensemble

• Utilisation conforme • Contenu de la livraison • Spécications • Signication des symboles • Consignes de sécurité

• Mode d‘emploi • Entretien et nettoyage • Contact

AVERTISSEMENT

Lisez attentivement le mode d‘emploi avant la mise en service et respectez toutes les consignes de sécurité ! Tout non-respect de ces consignes peut entraîner des dommages corpo-

rels, endommager l‘appareil ou vos biens ! Conservez l‘emballage d‘origine en lieu sûr, de même que le bon d‘achat et ce mode d‘emploi an de pouvoir le compulser à tout moment ! Vériez l‘intégrité et l‘intégralité du contenu de l‘emballage !

Utilisation conforme

L‘appareil de recharge est conçu pour recharger les batteries plomb-acide ouvertes et de nombreuses batteries plomb-acide fermées sans entretient, tels que :

• Batteries humides (WET), batteries plomb-acide (électrolyte liquide)

• Batteries gel (électrolytes en forme de gelée)

• Batterie AGM (électrolytes en vibre de verre)

• Batteries plomb-acide sans entretient (MF) D‘autres batteries ne peuvent pas être rechargées avec cet appareil.

L‘appareil de recharge ne peut pas être utilisé comme aide au démarrage. Chargez d‘abord complètement la batterie du véhicule et retirez l‘appareil de recharge avant de démarrer le véhicule. L‘appareil de recharge ne doit pas être utilisé comme source de courant électrique continu ou dans d‘autres buts. L‘appareil de recharge de batterie doit être utilisé dans un environnement sec et protégé avec des températures allant de -5 °C à +40 °C.

Cet appareil n‘est pas destiné à être utilisé par des enfants ou des personnes physiquement, sensoriellement ou mentalement lésées ou ne disposant pas de l‘expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil.

Cet appareil n‘est pas destiné à une utilisation industrielle/commerciale. Toute autre utilisation ou modication de l‘appareil est considérée comme non conforme et dangereuse. EAL GmbH

n‘endosse aucune responsabilité pour les dommages résultant d‘une utilisation non conforme aux prescriptions.

Contenu de la livraison

Appareil de recharge Mode d‘emploi

Spécications

Dimensions : 180 x 80 x 45 [mm] Poids : 0,465 kg Longueur du câble d‘alimentation : 1,50 m Longueur du câble de chargement : 1,50 m Entrée :220-240 V AC 50/60 Hz Sortie : Mode 6V : 6 V DC 2,0 A Moto : 12 V DC 2,0 A Voiture :12 V DC 4,0 A Capacité de la batterie : 6 V min 1,2 Ah max. 14 Ah 12 V min 1,2 Ah max. 120 Ah Classe de protection : IP65 (uniquement boîtier, pas de câble de chargement et d‘alimentation) Température ambiante : -5 °C à +40 °C

Les appareils portant

(environnement sec)

Correspond aux

produit (ProdSG)

Signication des symboles

Consignes de sécurité

Le triangle de signalisation signale toutes les instructions relatives à la sécurité. Respectez-les à tout moment, sans quoi vous pourriez vous blesser ou l‘appareil pourrait être endommagé. Les enfants ne peuvent pas jouer avec l‘appareil. Nettoyage et entretien de l‘utilisateur ne doivent pas être eectués par des enfants sans surveillance. Ne connectez l‘appareil qu‘à une prise proprement installée. La tension doit correspondre à l‘indication sur

la plaque synoptique de l‘appareil. Ne coincez pas les câbles de raccordement et protégez-les contre des arêtes vives, l‘humidité, la chaleur ou l‘huile. Le câble d‘alimentation ne peut pas être remplacé. En cas de dommages au câble, l‘appareil doit être mis à la ferraille. Ne mettez par l‘appareil en marche ou retirez immédiatement la che de contact s‘il est endommagé ou si vous suspectez un défaut. Dans ces cas, veuillez contacter nos techniciens. Retirez la che de contact lorsque l‘appareil n‘est pas utilisé.

Tenez le matériel d‘emballage et notamment les lms et sachet plastiques éloignés des enfants. Il y a

risque de suocation s‘ils jouent avec. Posez le cable électrique de manière à ce qu’il ne fasse pas obstacle

et qu’aucune traction accidentelle n’ait lieu. Enlevez tous les lms de protection de l‘appareil avant de le mettre en service. Posez les câbles de raccordement de manière à ce qu‘ils ne vous gênent pas et à ce que personne ne puisse les tirer par mégarde. Débranchez l‘appareil de recharge de batterie de l‘alimentation après le processus de recharge. Entreposez l‘appareil de recharge dans un endroit hors d‘atteinte d‘enfants et de personnes non-autorisées. N‘employez pas l‘appareil à proximité de matériel inammable ou dans un environnement explosible.

Portez toujours des vêtements de travails, gants de protection et lunettes de protection adaptés. L‘acide de

batterie est corrosif ! Le cas échéant, rincez immédiatement avec beaucoup d‘eau, consulter un médecin si

besoin. Si de l‘acide de batterie parvient jusqu‘aux yeux, rincer immédiatement sous l‘eau pendant au moins 10 minutes et consulter un médecin.

Ne recouvrez pas l‘appareil de recharge car cela pourrait provoquer une surchaue et conséquemment,

un endommagement de l‘appareil. Ne mettez pas l‘appareil de recharge en marche sur un support isolant

(par exemple, du polystyrène) – Risque de surchaue. Si vous souhaitez recharger la batterie de votre véhicule à l‘état monté, assurez d‘abord votre véhicule, tirez le frein à main et coupez l‘allumage. Déconnectez tout d‘abord la batterie du réseau de bord de votre véhicule. Veuillez lire à cet eet le manuel de votre véhicule ou adressez-vous à votre garagiste. Tirez le câble d‘alimentation lorsque vous le débranchez de la che de contact. Ne placez jamais l‘appareil à proximité de feu, de chaleur et à des températures supérieures à +40°C pendant une période prolongée ! Conservez ce mode d‘emploi et transmettez-le aux futurs utilisateurs.

Correspond aux directives européennes

Boîtier avec isolation (classe de protection II).

Lire le mode d'emploi

Un produit électrique caractérisé ne peut pas être jeté aux ordures.

Fusible, ici: temporisé, 1.6A

exigences du § 21 de la sécurité et loi du

IP65

ce symbole ne peuvent être utilisés qu'à l'intérieur

Capacité de batterie conseillée

Classe de protection Protégé contre les jets d'eau

Mode d‘emploi



A Touche MODE B Achage C Câble de chargement D Pince rouge (+) E Pince noire (-) Fig.1 : Vue d’ensemble F Câble d‘alimentation

1. Achage de la tension de la batterie

2. Programme pour batterie de 6 V

3. Programme de chargement d‘hiver

4. Programme pour batterie de 12 V

5. Programme de chargement voiture

6. Programme de chargement moto

7. Achage de l‘état de chargement de la batterie Fig. 2 : Display

Préparation

Nettoyez les pôles de la batterie de poussière et de débris de corrosion. Seulement pour batterie ouverte : Remplissez d‘eau distillée jusqu‘à ce que le niveau de remplissage soit atteint. Laissez les cellules de la batterie ouverte jusqu‘à la n du processus de recharge. Pour les batteries sans entretien, veuillez respecter le mode d‘emploi du

fabricant de la batterie.

Raccordement du chargeur de batterie

Attention : Assurez-vous que le chargeur n‘est pas raccordé à la prise secteur. Raccordez en premier le

câble plus (+) rouge du chargeur sur le pôle plus de la batterie. Raccordez ensuite le câble moins (-) noir

sur le pôle moins de la batterie. Si vous chargez la batterie lorsqu‘elle est installée, le câble moins (-) noir doit être connecté à la carrosserie et ce, susamment loin de la batterie, du carburateur et des conduites à

carburant. Respectez impérativement cette suite opérationnelle.

Attention : Après avoir enché la che secteur, il convient d’activer le programme de chargement sou-

haité en appuyant plusieurs fois sur la touche MODE. Si la touche MODE n’est pas enfoncée, l’opération de

chargement ne démarre pas. Après avoir lance l’opération de chargemenl, il n’est plus possible de commuter sur un autre programme de chargement. Pour passer à un autre programme de chargement, vous devez retirer la che secteur de la prise et patienter jusqu’à ce que le Display se soit assombri. Ensuite, vous devez rebrancher la

che secteur et procéder comme décrit ci-dessus. Branchez alors le câble électrique du chargeur dans la prise de courant. L‘éclairage du fond de l‘écran est allumé.

Si la batterie n‘est pas correctement raccordée (permutation des pôles) ou si le chargeur n‘a pas de contact, le message d‘erreur ˝ ˝ s‘ache. Si l‘écran ache le message d‘erreur ˝ ˝, cela signie que la batterie 6 V raccordée est défectueuse et ne peut pas être chargée avec ce chargeur. Si la batterie est correctement raccordée, la tension de batterie actuelle et les symboles pour le programme de chargement ajusté s‘achent sur l‘écran. Sélectionnez alors le programme de chargement approprié en appuyant (plusieurs fois) sur la touche MODE. Les programmes de chargement peuvent être sélectionnés dans l‘ordre indiqué ci-après en appuyant sur la touche

MODE : Moto 6 V Moto 6 V hiver Moto 12 V Moto 12 V hiver Auto 12 V Auto 12 V hiver

Le chargeur adapte le courant de chargement à l‘état de chargement de la batterie et assure ainsi un chargement optimal de la batterie raccordée. Le courant de charge maximal indiqué n‘est appliqué que lors de la phase de chargement principale. Le courant de charge appliqué s‘aaiblit juste avant l‘obtention de la capacité de charge

Mode 6 Volts

Tension de charge: 7,2 V

Mode hiver 6 Volts

Tension de charge: 7,4 V

Mode moto hiver

Tension de charge: 14,8 V

Mode voiture

Tension de charge: 14,6 V

Mode voiture hiver

Tension de charge: 14,8 V

Mode de conservation de charge de la batterie

maximale. Ainsi, la batterie est chargée de manière optimale et en douceur jusqu‘à ce que la capacité maximale

Affichage d'erreur après raccordement erroné (permutation des pôles), court-

soit atteinte. Le symbole de batterie (7) (Fig. 2 : Display) aché sur l‘écran indique l‘état de chargement actuel de cette dernière.

Possibles programmes de chargemRetirer l‘appareil de recharge

Programme de chargement pour batteries 6 V de 1,2 Ah jusqu'à 14 Ah, températures supérieures à 0°C Courant de charge : 2 A maximum

Programme de chargement pour batteries 6 V de 1,2 Ah jusqu'à 14 Ah, températures inférieures à 0°C Courant de charge : 2 A maximum

Mode moto

Programme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 14 Ah, températures supérieures à 0°C Courant de charge : 2 A maximum Tension de charge: 14,6 V

Programme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 14 Ah, températures inférieures à 0°C Courant de charge : 2 A maximum

Programme de chargement pour batteries 12 V de 14 Ah jusqu'à 120 Ah, températures supérieures à 0°C Courant de charge : 4 A maximum

Programme de chargement pour batteries 12 V de 14 Ah jusqu'à 120 Ah, températures inférieures à 0°C Courant de charge : 4 A maximum

Dès que la batterie est complètement chargée, l'appareil de recharge passe automatiquement en mode de conservation de charge de la batterie. Cela apparait sur l'affichage.

Messages d‘erreur

circuit, sélection d'un programme de chargement erroné ou surchauffe.

Message d'erreur en mode 6 V si la batterie est raccordée avec moins de 5,5 V ± 0,2 ou si la tension est encore inférieure à 6 V, même au bout d'un temps de chargement de 6 h.

Retirer l‘appareil de recharge

Attention : Retirez d‘abord la che de contact de la prise et observez la procédure de branchement.

Vous évitez ainsi la formation d‘étincelles. Ceci est particulièrement important pour votre sécurité car un mélange d‘hydrogène et d‘oxygène très explosif peut se former lors du chargement. Séparez l‘appareil de recharge du réseau d‘alimentation.

Retirez ensuite le raccordement de la pince noire (Moins) Retirez maintenant la pince de la batterie de la borne positive de la batterie (pince rouge). Laissez refroidir la batterie et remplissez les cellules d‘eau distillée jusqu‘au niveau de remplissage décrit par le fabricant de la batterie. Refermez les batteries de cellule en plaçant les bouchons de fermeture.

Entretien et nettoyage Entretien : À condition d‘être utilisé conformément aux spécicités pour lesquelles il a été conçu, l‘appareil n‘exige

pas de maintenance. Maintenance : Nettoyez les pinces après chaque opération de chargement. Éliminez toute projection d‘acide de batterie sur les pinces an d‘éviter la corrosion. Nettoyez l‘appareil avec précaution à l‘aide d‘un chion sec. N‘utilisez aucun produit nettoyant liquide ou chimique. N‘immergez jamais l‘appareil dans un liquide. Ne laissez jamais de liquide entrer dans l‘appareil. Rembobinez le câble convenablement avant de ranger l‘appareil an d‘éviter des dommages aux câbles et à l‘appareil. Conservez l‘appareil dans un endroit sec et propre.

Consignes pour la protection de l‘environnement

L‘emballage est fait en un matériau écologique dont vous pouvez vous débarrasser aux centres de recyclages locaux. Ne jetez pas d‘appareils électroniques aux ordures ! Les appareils électriques et électro-

niques usagés doivent être collectés séparément et être envoyés pour un recyclage écologique. Renseignez-vous quant aux possibilités d‘élimination d‘appareils électroniques usagés auprès de votre administration communale ou municipale.

Contact EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Allemagne Téléphone : +49 (0)202 42 92 83 0 Fax : +49 (0)202 2 65 57 98 Internet: www.eal-vertrieb.de E-mail : info@eal-vertrieb.com

NL Intelligente acculader 6/12V 4A Art.nr. 16615 Overzicht

• Reglementair gebruik • Leveringsomvang • Specicaties • Symboolverklaring • Veiligheidsvoorschriften

• Gebruiksaanwijzing • Onderhoud • Contactgegevens

WAARSCHUWING

Lees de gebruiksaanwijzing voor de ingebruikname aandachtig door en neem alle veiligheidsvoorschriften in acht! Het niet naleven ervan kan letsel, schade aan het product of

uw eigendom veroorzaken! Bewaar de oorspronkelijke verpakking, het aankoopbewijs en deze gebruiksaanwijzing om deze later te kunnen raadplegen! Controleer de inhoud van de verpakking voor de ingebruikname eerst op beschadigingen en volledigheid!

Reglementair gebruik

De oplader is bedoeld voor het opladen van open en een groot aantal gesloten, onderhoudsvrije loodaccu’s, zoals bijvoorbeeld:

• natte accu’s (WET), loodaccu’s (vloeibaar-elektrolyt)

• gelaccu’s (geleiachtig elektrolyt)

• AGM-accu’s (elektrolyt in glasvezelvlies)

• onderhoudsvrije loodaccu’s (MF)

Andere accu’s mogen niet met dit apparaat worden opgeladen.

Een

afgevoerd

Behuizing met

II).

Komt overeen met

(ProdSG)

De oplader mag niet als starthulpmiddel worden gebruikt! Laad eerst de accu van het voertuig volledig op, en verwijder de oplader voordat u het voertuig start. De oplader mag niet worden gebruikt als bron van gelijkstroom of voor andere doelen. De acculader is ontworpen om te worden gebruikt in een droge en beveiligde omgeving bij temperaturen van -5°C tot +40°C.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vaardigheden of zonder ervaring en/of gebrek aan kennis. Daarvoor is de oplader niet ontworpen. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik. Leder ander gebruik of veranderingen aan het apparaat gelden als oneigenlijk en kan gevaarlijk zijn. EAL GmbH kan

op geen enkele wijze aansprakelijk worden gesteld voor schade die is ontstaan door oneigenlijk gebruik.

Leveringsomvang

Oplader Gebruiksaanwijzing

Specicaties

Afmetingen: 180 x 80 x 45 [mm] Gewicht: 0,465 kg Lengte stroomkabel: 1,50 m Lengte laadkabel: 1,50 m Ingang: 220 - 240 V AC 60 Hz Uitgang: 6 V-modus: 6 V DC 2,0 A Motorets:12 V DC 2,0 A Auto: 12 V DC 4,0 A Accucapaciteit: 6 V min. 1,2 Ah max. 14 Ah 12 V min. 1,2 Ah max. 120 Ah Ontstoringsklasse: IP65 (geldt uitsluitend voor de behuizing van het apparaat, niet voor de aansluit- en laadkabel) Omgevingstemperatuur: -5°C tot +40°C

Symboolverklaring

Apparaten met dit teken mogen uitsluitend binnenshuis (droge omgeving) worden gebruikt

Komt overeen met de EG-richtlijnen

dienovereenkomstig gemarkeerd elektrisch product mag niet als afval via het huisvuil worden

Veiligheidsvoorschriften

Kinderen mogen niet spelen met het apparaat. Reiniging en onderhoud door de gebruiker mag niet worden uitgevoerd door kinderen zonder toezicht.

randaarde (beveiligingsklasse

Gebruiksaanwijzing lezen

Zekering, hier: traag, 1,6 A

de eisen van § 21 van de wet inzake de productveiligheid

IP65

Aanbevolen capaciteit van de accu's:

Beveiligingsklasse beveiligd tegen waterstraal

De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat worden

veroorzaakt.

Sluit het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde stekkerdoos aan. De span-

ning moet overeenkomen met de opgave op het typeplaatje van het apparaat. Klem de stroomkabel niet in en beveilig hem tegen scherpe randen, vocht, hitte of olie. De stroomkabel kan niet worden vervangen. Bij beschadiging van de kabel moet het apparaat tot schroot verwerkt worden. Neem het apparaat niet in gebruik of trek onmiddellijk de stekker uit het stopcontact, als het beschadigd is of als het vermoeden van een defect bestaat. Neem in deze gevallen contact op met onze technici. Trek de stekker uit het stopcontact, als het apparaat niet wordt gebruikt.

Houd het verpakkingsmateriaal, met name folie en foliezakken, uit de buurt van kinderen. Er bestaat

gevaar voor verstikking. Verwijder vóór het in gebruik nemen alle beschermingsfolie van het apparaat. Leg de stroomkabel zodanig dat u niet wordt gehinderd en dat niemand er per ongeluk aan kan trekken. Klem de acculader na het opladen los van de stroomvoorziening. Berg de oplader op een voor kinderen en onbevoegde personen onbereikbare plaats op. Gebruik het apparaat niet in de buurt van brandbaar materiaal of in een omgeving met gevaar voor explosies.

Draag altijd geschikte werkkleding, veiligheidshandschoenen en oogbescherming. Accuzuur is bijtend!

Eventuele zuurspatten onmiddellijk met veel water grondig afspoelen, eventueel een arts raadplegen. Als er accuzuur in de ogen terechtkomt, onmiddellijk minimaal 10 minuten onder stromend water uitwassen en arts raadplegen

Dek de oplader niet af, omdat er anders oververhitting en daardoor beschadiging kan optreden. Zet de

oplader tijdens de werking niet op een isolerende onderlaag (bv. styropor) – gevaar van hittestuwing! Als u een voertuigaccu in ingebouwde staat wilt opladen, parkeer het voertuig dan eerst veilig, trek de handrem aan en schakel de ontsteking uit. Koppel de accu los van de elektrische installatie van uw voertuig. Lees dit na in het handboek van uw voertuig of informeer bij uw garage. Pak de stroomkabel uitsluitend vast aan de stekker wanneer u deze uit het stopcontact trekt. Stel de oplader in de nabijheid van vuur, hitte en langdurige temperatuurinwerking niet bloot aan temperaturen boven +40°C!

Bewaar deze gebruiksaanwijzing goed en geef deze door aan andere gebruikers.

Gebruiksaanwijzing

A MODE-toets B Display C Laadkabel D Pooltang rood (+) E Pooltang zwart (-) Afbeelding 1: overzicht F Stroomkabel

1. Accuspanningsindicatie

2. 6 V-oplaadprogramma

3. Oplaadprogramma voor de winter

4. 12 V-oplaadprogramma

5. Oplaadprogramma voor de auto

6. Oplaadprogramma voor de motorets

7. Accuspanningsindicatie Afbeelding 2: display

Voorbereiding

6 volt-modus

6 volt-wintermodus

Motorfietsmodus

Laadspanning:

14,6 V



Reinig de accupool van stof en corrosieresten. Uitsluitend voor open accu’s: Vul gedestilleerd water bij tot het minimale vulpeil bereikt is. Laat de cellen van de accu open tot het opladen is beëindigd. Volg bij onderhoudsvrije accu’s

de tips van de accufabrikant heel nauwkeurig op.

De acculader aansluiten

Let op: Controleer of de stekker van de oplader niet in het stopcontact zit. Sluit in beginsel eerst de rode

pluskabel (+) van de oplader op de pluspool van de accu aan. Daarna sluit u de zwarte massakabel (-) op

de minpool van de accu aan. Als u de accu in de ingebouwde staat oplaadt, moet u de zwarte minkabel (-) op de carrosserie aansluiten, zover mogelijk uit de buurt van de accu, carburateur en brandstoeidingen. Houd

deze volgorde steeds aan. Let op: Nadat de netstekker ingestoken werd, moet u het gewenste laadprogramma selecteren door de MODE-to-

ets meermaals in te drukken. Wordt de MODE-toets niet ingedrukt, dan wordt het laadproces niet gestart.

Wanneer het laadproces actief is, is het niet meer mogelijk om over te schakelen naar een ander laadpro-

gramma. Indien u met een ander dan het ingestelde laadprogramma wenst te werken, trekt u de netstekker uit het stopcontact en wacht u totdat het display donker geworden is. Daarna steekt u de stekker weer in en gaat u zoals hierboven beschreven te werk.

Steek nu de stekker van de oplader in het stopcontact. De achtergrondverlichting van het display wordt ingeschakeld. Wanneer de accu onjuist wordt aangesloten (polen verwisseld) of de oplader geen contact maakt, brandt op het display de storingsmelding ˝ ˝. Als op het display de storingsmelding ˝ ˝ wordt weergegeven, dan is een defecte 6 V-accu aangesloten die niet met de acculader kan worden opgeladen. Als de accu correct is aangesloten, worden op het display de werkelijke accuspanning en de symbolen voor het ingestelde oplaadprogramma weergegeven. Selecteer nu het gewenste oplaadprogramma door meermaals indrukken van de MODE-toets. De oplaadprogramma‘s kunnen in onderstaande volgorde, door het indrukken van de MODE-toets, worden

geselecteerd: Motorets 6 V Motorets 6 V Winter Motorets 12 V Motorets 12 V Winter

Auto 12 V Auto 12 V Winter Afhankelijk van de laadtoestand van de accu past het apparaat de laadstroom aan, teneinde de aangesloten accu

optimaal op te laden. Uitsluitend tijdens de hoofdlaadfase wordt geladen met de aangegeven maximale laadstroom. Vlak voordat de maximale laadcapaciteit wordt bereikt, wordt gewerkt met een lagere laadstroom. Zo wordt de accu behoedzaam en optimaal t/m maximale capaciteit opgeladen.

Het op het display weergegeven accusymbool (7) (afbeelding 2: display) geeft de actuele capaciteit van de accu aan.

Mogelijke oplaadprogramma‘s

Oplaadprogramma voor 6 V-accu's, 1,2 Ah tot 14 Ah, temperaturen boven 0°C Laadstroom: Laadspanning:

Oplaadprogramma voor 6 V-accu's, 1,2 Ah tot 14 Ah, temperaturen onder 0°C Laadstroom: Laadspanning:

Oplaadprogramma voor 12 V-accu's, 1,2 Ah tot 14 Ah, temperaturen boven 0°C Laadstroom:

2 A maximaal

7,2 V

2 A maximaal

7,4 V

2 A maximaal

6 Volt mode

Charging programme for 6 V batteries, 1.2 Ah to 14 Ah, temperatures above 0°C Charge current: 2 A maximum charge voltage: 7.2 V

6 Volt winter mode

Charging programme for 6 V batteries, 1.2 Ah to 14 Ah, temperature below 0°C Charge current: 2 A maximum charge voltage: 7.4 V

Motorbike mode

Charging programme for 12 V batteries from 1.2 Ah to 14 Ah, temperatures above 0°C Charge current:

2 A maximum

charge voltage: 14.3 V

Motorbike winter mode

Charging programme for 12 V batteries from 1.2 Ah to 14 Ah, temperatures

charge voltage: 14.8 V

Car mode

charge voltage: 14.6 V

Car winter mode

charge voltage: 14.8 V

Battery maintenance charge mode

Storingsmelding na onjuiste aansluiting (verwisselde polen), kortsluiting,

below 0°C Charge current:

Charging programme for 12 V batteries from 14 Ah to 120 Ah, temperatures above 0°C Charge current:

Charging programme for 12V batteries from 14 Ah to 120 Ah, temperatures below 0°C Charge current:

As soon as the battery is fully charged, the charger switches automatically over to battery maintenance charge mode. This is indicated appropriately on the display.

2 A maximum

4 A maximum

Storingsmeldingen

verkeerd gekozen oplaadprogramma of oververhitting.

Storingsmelding in 6V - modus, als een accu met minder dan 5,5 V ± 0,2 is aangesloten of als de spanning na 6 uur oplaadtijd nog beneden 6 V ligt.

De oplader verwijderen

Attentie: Trek eerst de stekker uit het stopcontact en neem de volgorde bij het losmaken van de klem-

men in acht. Zo voorkomt u vonkvorming. Omdat tijdens het opladen uiterst explosief knalgas ontstaat, is dit heel erg belangrijk voor uw bescherming.

Trek de stekker van de oplader uit het stopcontact. Maak vervolgens zwarte klem (massa) los. Maak daarna de rode klem (pluspool) los. Laat de accu afkoelen en vul de cellen bij met gedestilleerd water tot aan het door de accufabrikant genoemde vulpeil. Sluit de accucellen weer af met de doppen.

Onderhoud en verzorging Onderhoud: Bij reglementair gebruik is het apparaat onderhoudsvrij. Verzorging: Reinig de klemmen elke keer na het opladen. Verwijder alle accuzuurspatten van de klemmen om

corrosie te voorkomen. Maak het apparaat uitsluitend schoon met een droge doek. Gebruik geen vloeistoen of chemische reinigingsmiddelen. Dompel het apparaat nooit onder in vloeistof. Laat nooit vloeistof over het apparaat lopen. Rol de kabels netjes op voordat u het apparaat opbergt, zodat beschadigingen aan kabels en apparaat worden voorkomen. Berg het apparaat op een droge en schone plaats op.

Informatie over de milieubescherming

De verpakking bestaat uit milieuvriendelijke materialen, die u via de lokale recyclingpunten kunt afvoeren. Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektri-

sche en elektronische apparaten moeten gescheiden ingezameld en milieuvriendelijk gerecycleerd worden. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over afvoermogelijkheden voor afgedankte elektronische apparaten.

Contactgegevens EAL GmbH

Otto-Hausmann-Ring 107 D-42115 Wuppertal, Duitsland Telefoon: +49 (0)202 42 92 83 0 Telefax: +49 (0)202 2 65 57 98 Internet: www.eal-vertrieb.de E-mail: info@eal-vertrieb.com

I Caricabatterie intelligente 6/12 V 4 A Cod. art. 16615 Vista d‘insieme

• Uso previsto • Volume di consegna • Speciche • Spiegazione dei simboli • Avvertenze di sicurezza

• Istruzioni per l‘uso • Cura e manutenzione • Come contattarci

AVVERTENZA

Leggere attentamente le istruzioni per l‘uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provoca-

re lesioni personali, danni al prodotto o alla vostra proprietà! Conservare la confezione originale, la prova d‘acquisto e queste istruzioni come riferimento futuro! Vericare l‘integrità e la completezza del contenuto della confezione prima di utilizzare il prodotto! Uso previsto

Il caricabatterie è adatto per la carica degli batterie all‘acido di piombo esenti da manutenzione (tutti i modelli a vaso aperto e alcuni sigillati), come ad esempio:

• batterie WET, batterie piombo-acido (elettrolita liquido)

• batterie al gel (elettrolita in gel)

• batterie AGM (elettrolita con matrice in bra di vetro)

• batterie piombo-acido esenti da manutenzione (MF) Il dispositivo non è idoneo alla carica di altri tipi di batterie.

Il caricabatterie non va utilizzato come avviamento d‘emergenza. Caricare completamente la batteria e staccare il caricabatterie prima di avviare il veicolo. Il caricabatterie non va utilizzato come fonte di corrente continua o per altri scopi. Il caricabatterie è predisposto per l‘uso in ambienti asciutti e protetti, a temperature comprese tra -5 °C e +40°C.

Questo dispositivo non è destinato all‘uso da parte di bambini e persone con capacità mentali limitate o senza esperienza e/o con conoscenze insucienti. Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all‘impiego industriale. Qualsiasi altro impiego o cambiamento del dispositivo si considera non conforme e può essere pericoloso. EAL

GmbH non si assume nessuna responsabilità per eventuali danni provocati dall‘utilizzo improprio.

Volume di consegna

Caricabatterie Istruzioni per l‘uso

Speciche

Dimensioni:180 x 80 x 45 [mm] Peso: 0,465 kg Lunghezza del cavo di alimentazione: 1,50 m Lunghezza del cavo di carica: 1,50 m

Ingresso: 220-240 V AC 50/60 Hz

I dispositivi

ambienti asciutti).

Alloggiamento

II).

Conforme ai requisiti

prodotti.

Uscita: Modalità 6 V: 6 V DC 2,0 A Motocicletta: 12 V DC 2,0 A auto: 12 V DC 4,0 A Capacità della batteria: 6 V min 1,2 Ah max. 14 Ah 12 V min 1,2 Ah max. 120 Ah Classe di protezione: IP65 (solo l‘alloggiamento, non il cavo di collegamento e il cavo di carica)

Temperatura ambiente: da -5 °C a +40 °C

Spiegazione dei simboli

Conforme alle direttive CE.

I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei rifiuti domestici.

contrassegnati con questo simbolo sono destinati all'uso domestico (in

Avvertenze di sicurezza

Il triangolo di segnalazione identica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo. I bambini non possono giocare con il dispositivo. Pulizia e manutenzione utente non devono essere eseguite da bambini senza sorveglianza. Collegare il dispositivo esclusivamente a una presa correttamente installata. La tensione deve corrispon-

dere ai dati indicati sulla targhetta del dispositivo. Non schiacciare il cavo di alimentazione e proteggerlo da bordi alati, umidità, calore e olio. Il cavo di alimentazione non può essere sostituito. Se si danneggia il cavo di alimentazione, il dispositivo deve essere smaltito. Non azionare il dispositivo o staccare subito la spina di alimentazione in caso di danni o se si sospetta un guasto. In questi casi rivolgersi ai tecnici specializzati. Staccare la spina di alimentazione se non si utilizza il dispositivo.

Tenere lontano dalla portata dei bambini il materiale d‘imballaggio, in particolare le pellicole e le buste di

plastica. Esiste il pericolo di soocamento.

Rimuovere tutte le pellicole protettive prima dell‘uso. Posare il cavo di alimentazione in modo che non sia d‘intralcio e che non possa essere scollegato inavvertitamente. Terminato il processo di carica, scollegare il caricabatterie dall‘alimentazione elettrica. Conservare il caricabatterie in un luogo non accessibile ai bambini e alle persone non autorizzate. Non utilizzare il dispositivo nelle vicinanze di materiale inammabile o in un ambiente a rischio di esplosione.

Indossare sempre indumenti di lavoro idonei, guanti di protezione e occhiali protettivi. L‘acido della batteria è corrosivo! Lavare subito a fondo con acqua eventuali schizzi di acido e, se necessario, consultare un medico. Se l‘acido raggiunge gli occhi, lavare con acqua corrente per almeno 10 minuti e consultare un medico. Non coprire il caricabatterie, altrimenti si rischia il surriscaldamento con conseguente danneggiamento.

Non posizionare il dispositivo in funzione su una supercie isolante (come il polistirolo): pericolo di accumulo di calore! Se si carica una batteria montata, parcheggiare il veicolo in sicurezza, tirare il freno a mano e disinserire l‘accen-

sione. Staccare la batteria dalla rete di bordo del veicolo. Leggere il manuale di istruzioni del veicolo o rivolgersi a

protettivo isolato (classe di protezione

Leggere le istruzioni d'uso

Fusibile, nel caso specifico: ritardato, 1.6 A

del § 21 della legge sulla sicurezza dei

IP65

Capacità della batteria raccomandata

Classe di protezione Protezione contro i getti d'acqua

un‘ocina specializzata.



Per scollegare il cavo di alimentazione, aerrarlo sempre e solo per la spina. Non posizionare il caricabatterie nei presso di amme o fonti di calore e non esporlo a temperature superiori a 40°C!

Conservate accuratamente le presenti istruzioni d’uso e consegnatele anche agli altri utenti.

Istruzioni per l‘uso

A Tasto MODE B Display C Cavo di carica D Morsetto rosso (polo +) E Morsetto nero (-) Figura 1: Vista d‘insieme F Cavo di alimentazione

1. Indicazione tensione batteria

2. Programma di ricarica 6 V

3. Programma di ricarica invernale

4. Programma di ricarica 12 V

5. Programma di ricarica automobile

6. Programma di ricarica motocicletta

7. Spia di controllo stato di carica batteria Figura 2: Display

Operazioni preliminari

Pulire il polo della batteria rimuovendo polvere e residui di corrosione. Solo per le batterie a vaso aperto: versare acqua distillata no al livello minimo. Lasciare aperte le celle della batteria per l‘intera fase di carica. Per le batterie esenti da manutenzione, seguire esattamente le istruzioni del costruttore.

Collegamento del caricabatterie Attenzione: assicurarsi che il caricabatterie non sia collegato alla presa di alimentazione. Collegare prima il cavo

positivo rosso (+) del caricabatterie al polo positivo della batteria. Quindi collegare il cavo negativo nero (-) al polo negativo della batteria. Se si carica la batteria montata, collegare il cavo negativo nero (-) alla carrozzeria, lontano dalla batteria, dal carburatore e dai tubi del carburante. Rispettare sempre questa sequenza.

Attenzione: dopo l‘inserimento della spina, selezionare il programma di ricarica desiderato premendo ripetutamente il tasto MODE. Se non si preme il tasto MODE, il processo di ricarica non si avvia. Con la ricarica in corso, non è più possibile passare a un altro programma di ricarica. Se si desidera utilizzare un programma di ricarica diverso da quello impostato, scollegare la spina dalla presa e attendere nché il display non si scurisce. Quindi, ricollegare

la spina e procedere come descritto sopra. Ora inserire la spina del caricabatterie nella presa. Lo sfondo del display s‘illumina.

Se si collega la batteria con i poli invertiti o il caricabatterie non fa contatto, sul display si attiva il messaggio di errore „ „. Se sul display viene visualizzato il messaggio di errore „ „, se è stata collegata una batteria guasta di 6 V, non la si può ricaricare con il caricabatteria. Se la batteria è collegata correttamente, sul display vengono indicati l‘attuale tensione della batteria e i simboli del programma di ricarica impostato. A questo punto, selezionare il programma di ricarica adeguato premendo (ripetutamente) il tasto MODE. I programmi di ricarica si possono selezionare nell‘ordine seguente premendo il tasto MODE: motocicletta 6 V motocicletta 6 V inverno motocicletta 12 V motocicletta 12 V inverno automobile 12 V automobile 12 V inverno

Secondo il livello di carica della batteria, il dispositivo modica la corrente di carica per ottimizzare il processo. Solo

Modalità 6 volt

Tensione di ricarica: 7,2 V

Modalità 6 volt inverno

Tensione di ricarica: 7,4 V

Modalità motocicletta inverno

Tensione di ricarica: 14,8 V

Modalità automobile

Tensione di ricarica: 14,6 V

Modalità automobile inverno

Tensione di ricarica:

14,8 V

Modalità mantenimento

Errore indicato dopo un errore di allacciamento (scambio di polarità),

durante la fase di carica principale, il dispositivo lavora con il massimo valore della corrente di carica. Poco prima del raggiungimento del massimo livello di carica, il dispositivo lavora con la corrente di carica minima. Questo accorgimento consente di completare il processo di carica in modo ottimale. Il simbolo della batteria visualizzato sul display (7) (gura 2: Display) mostra il livello di carica attuale della batteria.

Programmi di ricarica possibili

Programma di ricarica per batterie a 6 V, da 1,2 Ah a 14 Ah, temperature superiori a 0°C Corrente di carica:

Programma di ricarica per batterie a 6 V, da 1,2 Ah a 14 Ah, temperature inferiori a 0°C Corrente di carica:

Modalità motocicletta

Programma di ricarica per batterie a 12 V, da 1,2 Ah a 14 Ah, temperature superiori a 0°C Corrente di carica: Tensione di ricarica:

Programma di ricarica per batterie a 12 V, da 1,2 Ah a 14 Ah, temperature inferiori a 0°C Corrente di carica:

Programma di ricarica per batterie a 12 V, da 14 Ah a 120 Ah, temperature superiori a 0°C Corrente di carica:

2 A massimo

14,6 V

2 A massimo

4 A massimo

Programma di ricarica per batterie a 12V, da 14 Ah a 120 Ah, temperature inferiori a 0°C Corrente di carica:

Non appena l'accumulatore è completamente carico, il caricabatterie passa automaticamente in modalità mantenimento. Il display visualizza questa situazione.

4 A massimo

Messaggi di errore

cortocircuito, selezione di un programma di ricarica errato o surriscaldamento.

Messaggio di errore in modalità 6 V, se viene collegata una batteria con meno di 5,5 V ± 0,2 o se la tensione è ancora inferiore a 6 V dopo 6 h di ricarica.

Scollegamento del caricabatterie

Attenzione: Scollegare prima la spina dalla presa e rispettare la sequenza indicata per il distacco dei

morsetti. In questo modo si evita la formazione di scintille. Questo è molto importante per la sicurezza,

poiché durante la carica si formano dei gas esplosivi.

Scollegare il caricabatterie dalla rete di alimentazione. Staccare prima il morsetto nero (negativo). Quindi staccare il morsetto del polo positivo della batteria (rosso). Far rareddare la batteria e riempire le celle con acqua distillata no al livello raccomandato dal produttore. Chiudere le celle della batteria con gli appositi tappi.

Cura e manutenzione Manutenzione: Se utilizzata correttamente, la batteria è esente da manutenzione. Pulizia: Pulire i morsetti dopo ogni ciclo di ricarica. Rimuovere qualsiasi spruzzo di acido della batteria dai morsetti

per evitare la corrosione. Pulire l’apparecchio con cura con un panno asciutto. Non utilizzare liquidi o detergenti chimici. Non immergere mai il dispositivo in un liquido. Non far scorrere liquidi sul dispositivo. Avvolgere correttamente i cavi prima conservare l’apparecchio in modo da evitare danni ai cavi e all‘apparecchio stesso. Si raccomanda di conservare l‘apparecchio in un luogo asciutto e pulito.

Avvertenze sulla tutela ambientale

L‘imballaggio è realizzato con materiali ecologici, che possono essere smaltiti presso i centri di riciclaggio locali. Non gettare il dispositivo nei riuti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche, informarsi presso il proprio comune.

Come contattarci EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Germania Telefono: +49 (0)202 42 92 83 0 Fax: +49 (0)202 2 65 57 98 Internet: www.eal-vertrieb.de E-mail: info@eal-vertrieb.com

CZ Inteligentní nabíječka pro baterie 6/12V 4A Č. výr. 16615 Přehled

• Používání dle určení • Rozsah dodávky • Specikace • Vysvětlení symbolů • Bezpečnostní upozornění • Návod k obsluze • Čištění a údržba • Kontaktní informace

VAROVÁNÍ

Před uvedením do provozu si pozorně přečtěte návod k obsluze a dodržujte všechna bezpečnostní upozornění! Nedodržování pokynů a upozornění může vést k poranění osob,

škodám na přístroji nebo vašem majetku. Uschovejte si originální balení, doklad o koupi a tento návod pro použití v budoucnosti! Před uvedením do provozu zkontrolujte, zda není balení poškozené a zda je obsah balení kompletní! Používání dle určení

Tato nabíječka je vhodná k nabíjení otevřených a celé řady zavřených, bezúdržbových olověno-kyselinových akumulátorů (baterií), jako například:

• mokré akumulátory (typu WET), olověno-kyselinové akumulátory (s kapalným elektrolytem)

• gelové akumulátory (s gelovitým elektrolytem)

• akumulátory AGM (elektrolyt v rouně ze skelných vláken)

• bezúdržbové olověno-kyselinové akumulátory (MF) Jiné baterie se nesmějí nabíjet pomocí tohoto přístroje.

Nabíječka se nesmí používat jako pomocné startovací zařízení. Nejdříve úplně nabijte akumulátor vozidla a nabíječku odpojte před nastartováním vozidla.

Nabíječka se nesmí používat jako zdroj stejnosměrného proudu ani na jiné účely.

Tato nabíječka pro baterie je dimenzována pro použití v suchém a chráněném prostředí při teplotách od -5 °C až

Přístroje s tímto

(suché prostředí)

Splňuje požadavky §

(ProdSG)

+40 °C. Tento přístroj není určen k tomu, aby jej používaly děti a osoby s omezenými duševními schopnostmi nebo s nedost-

atkem zkušeností a/nebo s nedostatečnými znalostmi. Děti držte v bezpečné vzdálenosti. Přístroj není určen pro komerční použití. Každé jiné použití nebo změna přístroje platí za použití v rozporu s určením a může být nebezpečné. Za škody, které

vzniknou v důsledku použití, které bylo v rozporu s určením, nepřebírá společnost EAL GmbH žádné ručení.

Rozsah dodávky

Nabíječka Návod k použití

Specikace

Rozměry: 180 x 80 x 45 [mm] Hmotnost: 0,465 kg Délka síťového kabelu: 1,50 m Délka nabíjecího kabelu: 1,50 m Vstup: 220 - 240 V AC 50/60 Hz Výstup: Režim 6 V: 6 V DC 2,0 A Motocykl: 12 V DC 2,0 A Auto: 12 V DC 4,0 A Kapacita baterie: 6 V min 1,2 Ah max. 14 Ah

12 V min 1,2 Ah max. 120 Ah Třída ochrany: IP65 (pouze těleso přístroje, nikoliv připojovací a nabíjecí kabel) Okolní teplota: -5 °C až +40 °C

Vysvětlení symbolů

Odpovídá ES směrnicím

Kryt s ochrannou izolací (třída ochrany II).

Přečtěte si návod k použití

Označený elektrický výrobek nevyhazujte do domovního odpadu

Pojistka, zde: setrvačná, 1.6 A

21 zákona o bezpečnosti výrobků

IP65

označením se mohou používat pouze v domácnosti

Doporučená kapacita baterie

Třída ochrany Chráněný proti tryskající vodě

Bezpečnostní upozornění

Výstražný trojúhelník označuje všechny pokyny důležité pro bezpečnost. Vždy je dodržujte, v opačném případě byste se mohli zranit nebo by se mohl poškodit přístroj. Děti Neměli hrát se spotřebičem.

Čištění a údržba uživatel nesmí provádět děti bez dozoru.

Přístroj připojte pouze do zásuvky instalované podle předpisů. Napětí se musí shodovat s údajem

uvedeným na typovém štítku přístroje. Nepřivřete síťový kabel a chraňte jej před ostrými hranami, vlhkostí, horkem nebo olejem. Síťový kabel nelze vyměnit. V případě poškození kabelu je nutné zlikvidovat celý přístroj. Přístroj neuvádějte do provozu nebo okamžitě odpojte napájecí kabel vytažením zástrčky ze sítě, pokud je přístroj poškozený nebo máte podezření, že je závadný. V takových případech se spojte s našimi techniky. Vytáhněte síťovou zástrčku ze sítě, pokud se přístroj nepoužívá.

Obalový materiál, obzvláště fólie a fóliové sáčky ukládejte v bezpečné vzdálenosti od dětí. Hrozí nebezpečí

zadušení.

Před uvedením přístroje do provozu odstraňte z přístroje všechny ochranné fólie. Síťový kabel položte tak, aby vám nepřekážel a aby jej nikdo nemohl omylem vytáhnout. Po skončení nabíjení odpojte nabíječku z elektrické sítě. Nabíječku ukládejte na místě nedostupném pro děti a nepovolané osoby. Přístroj nepoužívejte v blízkosti hořlavého materiálu nebo ve výbušném prostředí.

Noste vždy vhodný pracovní oděv, ochranné rukavice a ochranné brýle. Kyselina baterií je leptavá! Příp.

stříkance kyseliny okamžitě řádně opláchněte dostatečným množstvím vody, příp. vyhledejte lékařskou pomoc. Pokud se kyselina z baterií dostane do očí, okamžitě je vyplachujte minimálně 10 minut pod tekoucí vodou a vyhledejte lékařskou pomoc.

Nabíječku nikdy nezakrývejte, jinak by mohlo dojít k přehřátí a následkem toho k poškození. Neumísťujte

nabíječku, která je v provozu, na izolační podklad (např. polystyrén) – nebezpečí akumulace tepla! Chcete-li nabíjet akumulátor vozidla v zabudovaném stavu, nejdříve bezpečně zaparkujte vozidlo, zatáhněte parkovací brzdu a vypněte zapalování. Odpojte akumulátor od palubní sítě vozidla. Za tím účelem si přečtěte příručku k vašemu vozidlu nebo se zeptejte ve specializované dílně. Síťový kabel uchopte při vytahování ze zásuvky pouze za síťový konektor. Nabíječku nepoužívejte a neukládejte v blízkosti ohně, horka a déle trvajícího tepla nad +40 °C!

Uschovejte si tento návod a odevzdejte jej dalším uživatelům.

Návod k obsluze A tlačítko MODE

B displej C nabíjecí kabel D pólové kleště červené (+) E pólové kleště černé (-)

Obr. 1: Přehled F síťový kabel

1. Indikace napětí baterie

2. Nabíjecí režim 6 V

3. Nabíjecí režim zimní

4. Nabíjecí režim 12 V

5. Nabíjecí režim auto

6. Nabíjecí režim motocykl

7. Indikace stavu nabití baterie Obr. 2: Přehled

Příprava

Očistěte kontakty akumulátoru od prachu a zbytků koroze. Pouze pro otevřené akumulátory: Nalijte destilovanou vodu, dokud se nedosáhne minimální výšky hladiny. Nechte články akumulátoru až do ukončení procesu nabíjení

otevřené. V případě bezúdržbových akumulátorů se řiďte přesnými pokyny výrobce akumulátorů.

Připojení zařízení na nabíječku baterií

Pozor: Ujistěte se, že nabíječka není připojena do zásuvky. Zásadně připojujte jako první červený plusový

kabel (+) nabíječky na plusový pól baterie. Poté připojte černý minusový kabel (-) na minusový pól bate-

rie. Pokud se nabíjí baterie v zabudovaném stavu, připojte černý minusový kabel (-) na karoserii, daleko od baterie, karburátoru a palivového vedení. Toto pořadí vždy dodržujte.

Pozor: Po zastrčení síťové zástrčky musíte zvolit požadovaný režim nabíjení vícenásobným stisknutím

tlačítka MODE. Pokud se tlačítko MODE nestiskne, nabíjení se nespustí. Během nabíjení již nelze přepnout

na jiný režim nabíjení. Chcete-li pracovat s jiným režimem nabíjení než nastaveným, vytáhněte síťovou zástrčku

Režim 6 V

Zimní režim 6 V

Zimní režim motocykl

Režim auto

Zimní režim auto

Režim udržování v nabitém stavu



ze zásuvky a počkejte, dokud displej neztmavne. Poté opět zasuňte zástrčku a postupujte podle výše uvedeného postupu.

Nyní zastrčte síťovou zástrčku nabíječky do zásuvky. Rozsvítí se pozadí displeje. Pokud se baterie nesprávně připojila (přepólování) nebo nemá nabíječka žádný kontakt, svítí na displeji chybové hlášení ˝ ˝. Zobrazí-li se na displeji chybové hlášení ˝ ˝, zapojili jste vadnou 6 V baterii, kterou nelze dobíjet pomocí této nabíječky. Při správně připojeném baterii se na displeji zobrazí aktuální napětí baterie a symboly pro nastavený režim nabíjení. Nyní (několikanásobným) stisknutím tlačítka MODE zvolte vhodný nabíjecí program.

Režimy nabíjení lze zvolit v následujícím pořadí stisknutím tlačítka MODE: Motocykl 6 V Motocykl 6 V zima Motocykl 12 V Motocykl 12 V zima Auto 12 V Auto 12 V zima

V závislosti na stavu nabití baterie přizpůsobí přístroj nabíjecí proud tak, aby se připojená baterie optimálně nabíjela. Pouze během hlavní fáze nabíjení se baterie nabíjí uvedeným maximálním nabíjecím proudem. Krátce před dosažením plné kapacity nabíjení se pracuje s menším nabíjecím proudem. Tímto způsobem se baterie nabíjí šetrně a optimálně až po dosažení své plné kapacity.

Symbol baterie, který se zobrazí na displeji (7) (obr. 2: Displej), ukazuje aktuální stav nabití baterie.

Možné režimy nabíjení

Režim nabíjení pro 6 V akumulátory, 1,2 Ah až 14 Ah, teploty nad 0 °C Nabíjecí proud: maximálně 2 A Nabíjecí napětí: 7,2 V

Režim nabíjení pro 6 V akumulátory, 1,2 Ah až 14 Ah, teploty pod 0 °C Nabíjecí proud: maximálně 2 A Nabíjecí napětí: 7,4 V

Režim motocykl

Režim nabíjení pro 12 V akumulátory 1,2 Ah do 14 Ah, teploty nad 0 °C Nabíjecí proud: maximálně 2 A Nabíjecí napětí: 14,6 V

Režim nabíjení pro 12 V akumulátory od 1,2 Ah do 14 Ah, teploty pod 0 °C Nabíjecí proud: maximálně 2 A Nabíjecí napětí: 14,8 V

Režim nabíjení pro 12 V akumulátory od 14 Ah do 120 Ah, teploty nad 0 °C Nabíjecí proud: maximálně 4 A Nabíjecí napětí: 14,6 V

Režim nabíjení pro 12 V akumulátory od 14 Ah do 120 Ah, teploty pod 0 °C Nabíjecí proud: maximálně 4 A Nabíjecí napětí: 14,8 V

Jakmile je akumulátor zcela nabitý, přepne nabíječka automaticky na režim udržování v nabitém stavu. To se příslušným způsobem zobrazí i na displeji.

Chybová hlášení

Indikátor chyby po nesprávném zapojení (přepólování), zkrat, výběr

Chybové hlášení v 6-voltovém režimu, pokud je připojena baterie s napětím

nesprávného režimu nabíjení nebo přehřátí.

méně než 5,5 V ± 0,2 nebo pokud je po 6 hodinách nabíjení napětí ještě stále pod 6 V.

Odpojení nabíječky

Pozor: Jako první vytáhněte síťový kabel ze zásuvky a dodržte pořadí při odpojení. Tak zabráníte tvor-

bě jisker. Vzhledem k tomu, že při nabíjení vzniká vysoce výbušná směs plynů, je to pro vaši bezpečnost obzvláště důležité.

Odpojte nabíječku od napájecí sítě. Dále odstraňte přípoj černé připojovací svorky (minus). Poté odstraňte svorku akumulátoru od plusového pólu akumulátoru (červená svorka). Nechte akumulátor vychladnout a naplňte články destilovanou vodou až po indikátor výšky hladiny, který uvádí výrobce. Opět zavřete články akumulátoru uzavírací zátkou.

Čištění a údržba Údržba: Při používání v souladu s určením je přístroj bezúdržbový. Ošetření: Po každém procesu nabíjení vyčistěte pólové kleště. Abyste zabránili korozi, odstraňte jakékoliv kyselino-

vé stříkance akumulátoru z pólových kleští. Přístroj vyčistěte opatrně suchou utěrkou. Nepoužívejte žádné kapaliny nebo chemické čisticí prostředky. Přístroj nikdy neponořte do kapaliny. Nikdy nenechte téci kapaliny přes přístroj. Než přístroj uskladníte, důkladně srolujte kabely, aby se zabránilo poškození kabelů nebo samotného přístroje. Přístroj uložte na suchém a čistém místě.

Pokyny týkající se životního prostředí

Obal se skládá z ekologických materiálů, které lze likvidovat prostřednictvím místních recyklačních středisek.

Elektrické přístroje nedávejte do domovního odpadu! Vyřazené elektrické a elektronické přístroje se musí sbírat odděleně a odevzdávat na ekologickou recyklaci. O možnostech likvidace vyřazených elektronických přístrojů se můžete blíže informovat na vaší obecné nebo městské správě.

Kontaktní informace EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Německo Telefon: +49 (0)202 42 92 83 0 Telefax: +49 (0)202 2 65 57 98 Internet: www.eal-vertrieb.de E-mail: info@eal-vertrieb.com

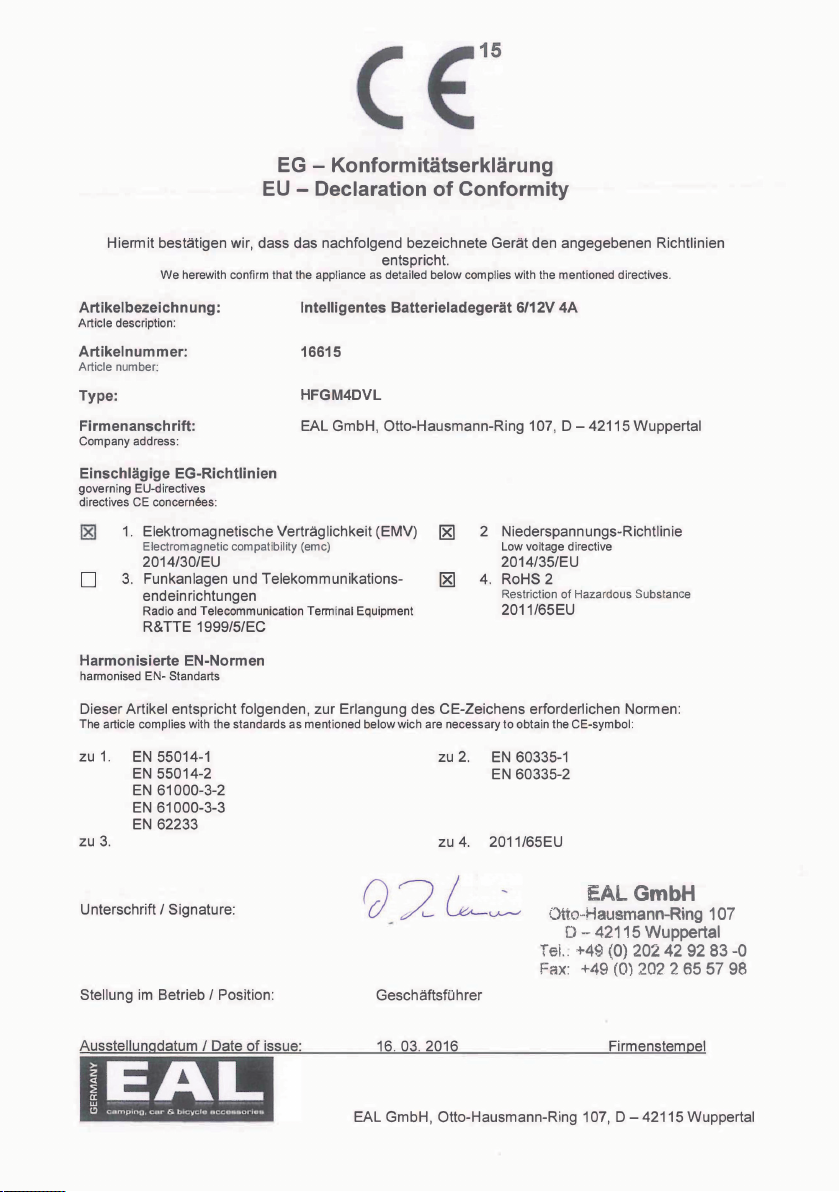

Eufab 16615 User manual [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
