ETNA AV790RVS, AV760RVS User guide

GEBRUIKSAANWIJZING

MODE D’EMPLOI
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE

AFZUIGKAP

HOTTE CHEMINÉE
DUNSTABZUGSHAUBE
COOKER HOOD

A4345TRVS
AV760RVS
AV790RVS

NL Handleiding NL 3 - NL 12

FR Notice d’utilisation FR 3 - FR 12

DE Anleitung DE 3 - DE 12

EN Manual EN 3 - EN 12

NL 4

Gebruikte pictogrammen - Pictogrammes utilisés

Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir
Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

INHOUD

Uw afzuigkap

Gebruik

Onderhoud

Installatie

Bijlage

Beschrijving 4
Inleiding 4

Bediening 5

Reinigen 6
Vetfilters verwijderen 7
Het koolstoffilter vervangen 7
Verlichting 8

Algemeen 9
Elektrische aansluiting 10
Montage van de schouwkap 11

Verpakking en toestel afvoeren 12

NL 3

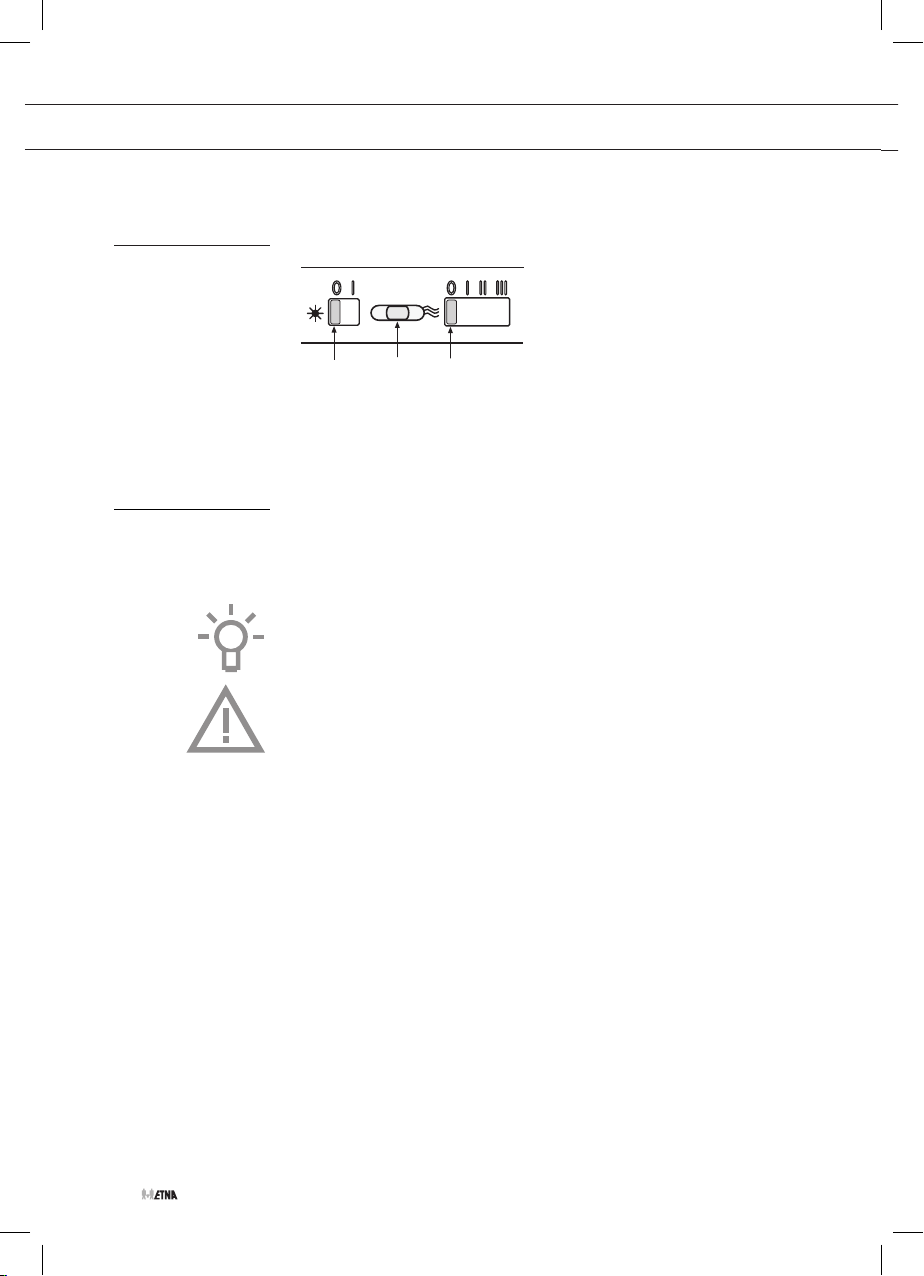

UW AFZUIGKAP

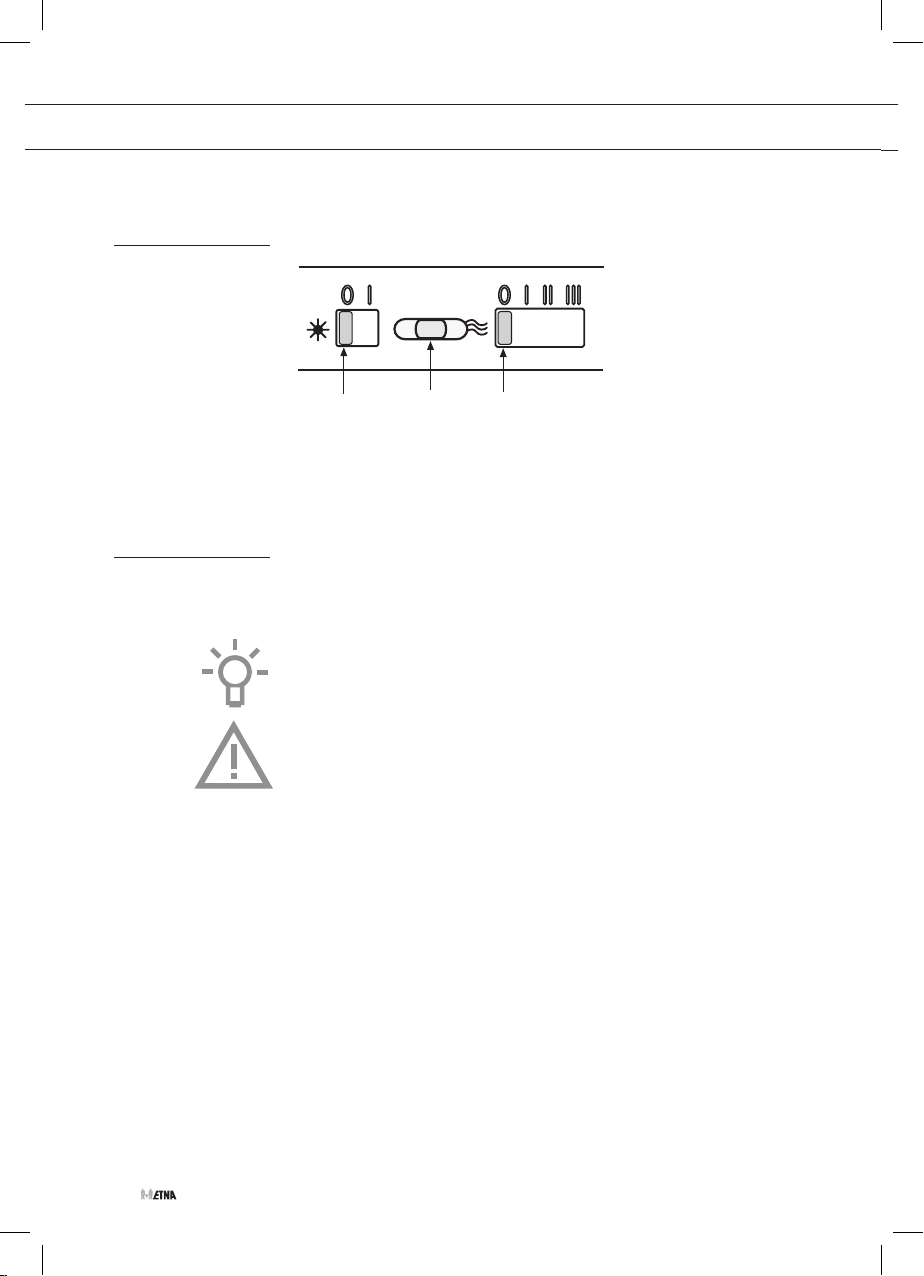

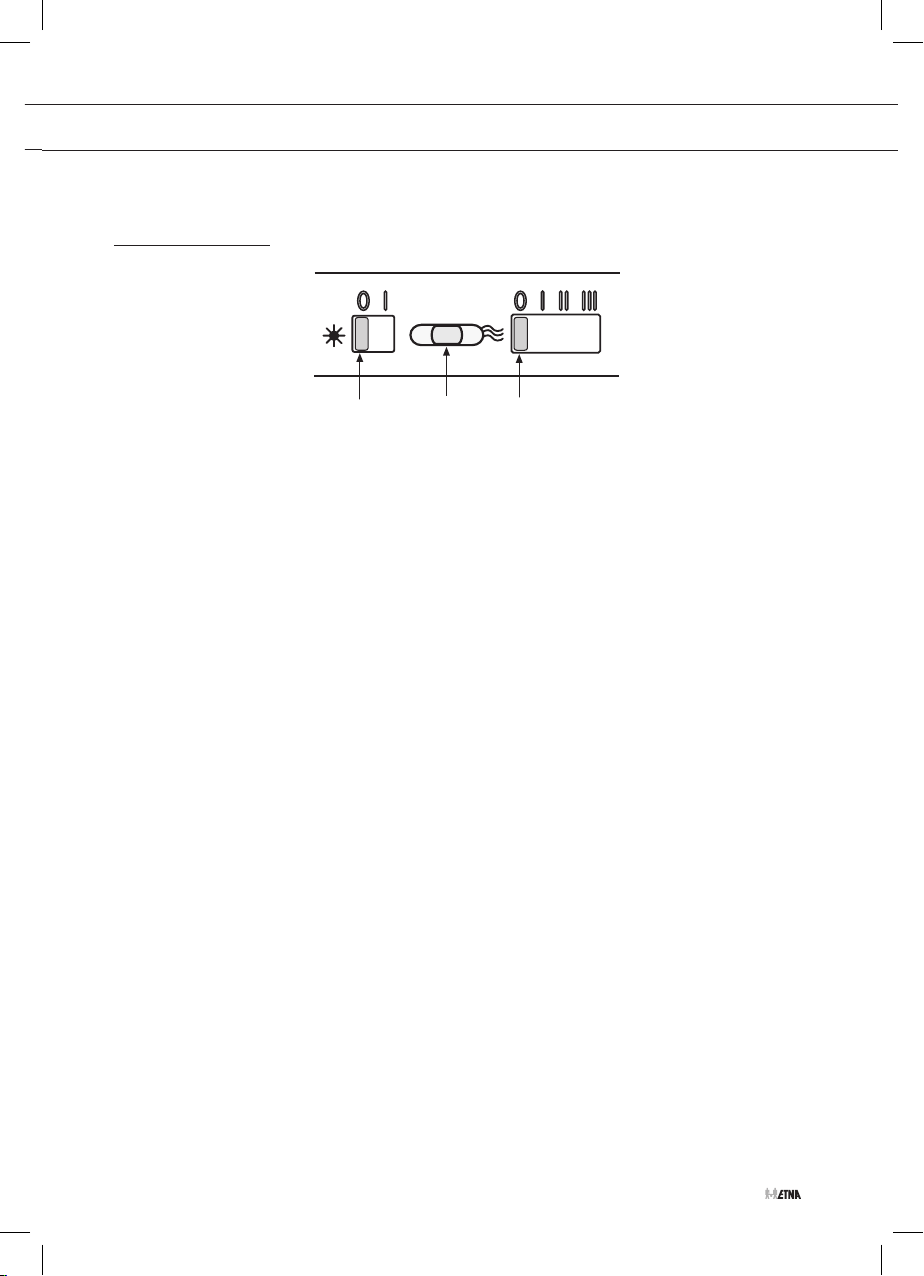

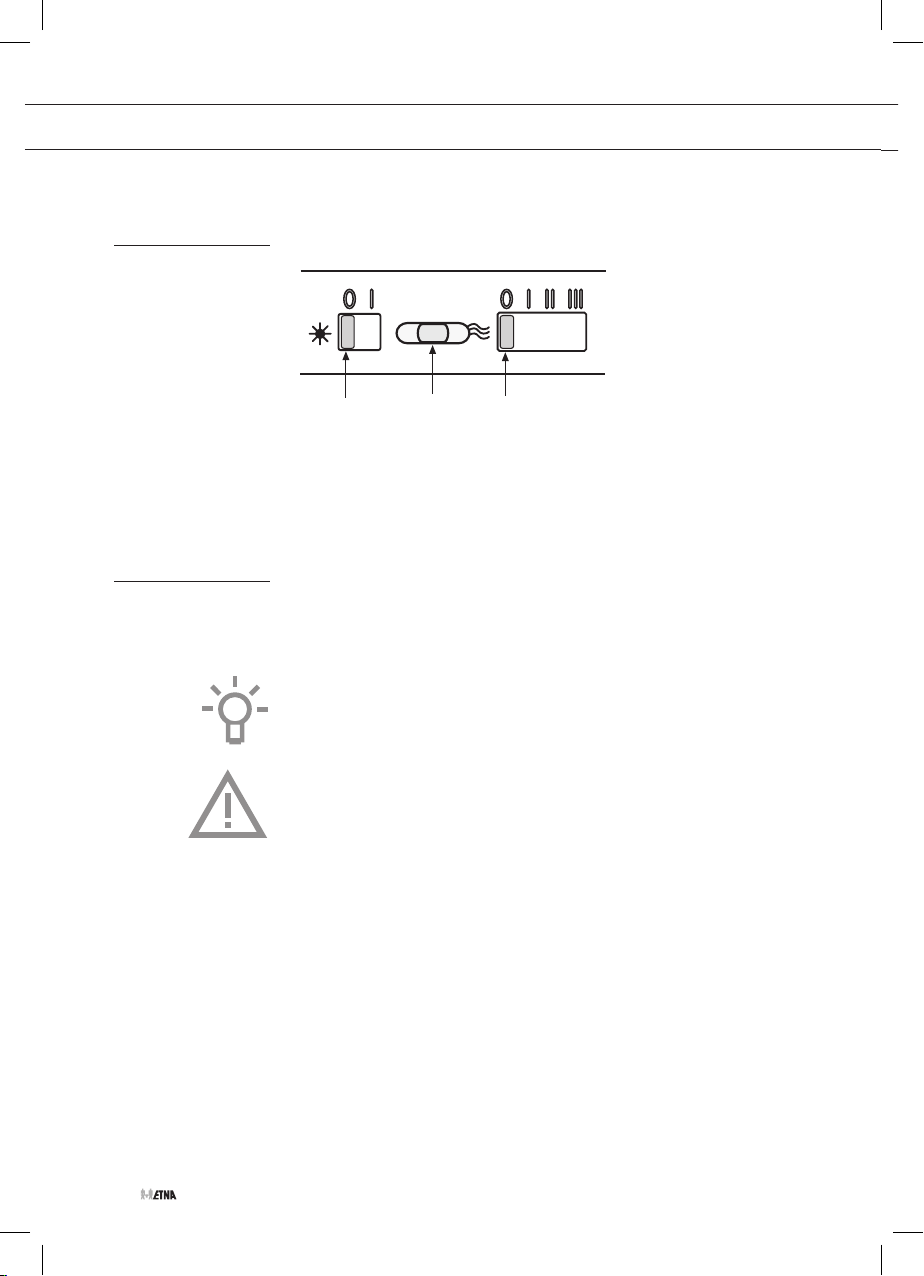

Beschrijving

Inleiding

A

A In/uitschakelen verlichting
B In/uitschakelen + ventilatorstanden 1, 2, of 3
C Controlelampje

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn

voordeel mee doen.

C

B

Lees voor gebruik eerst de separate
veiligheidsinstructies.

NL 4

GEBRUIK

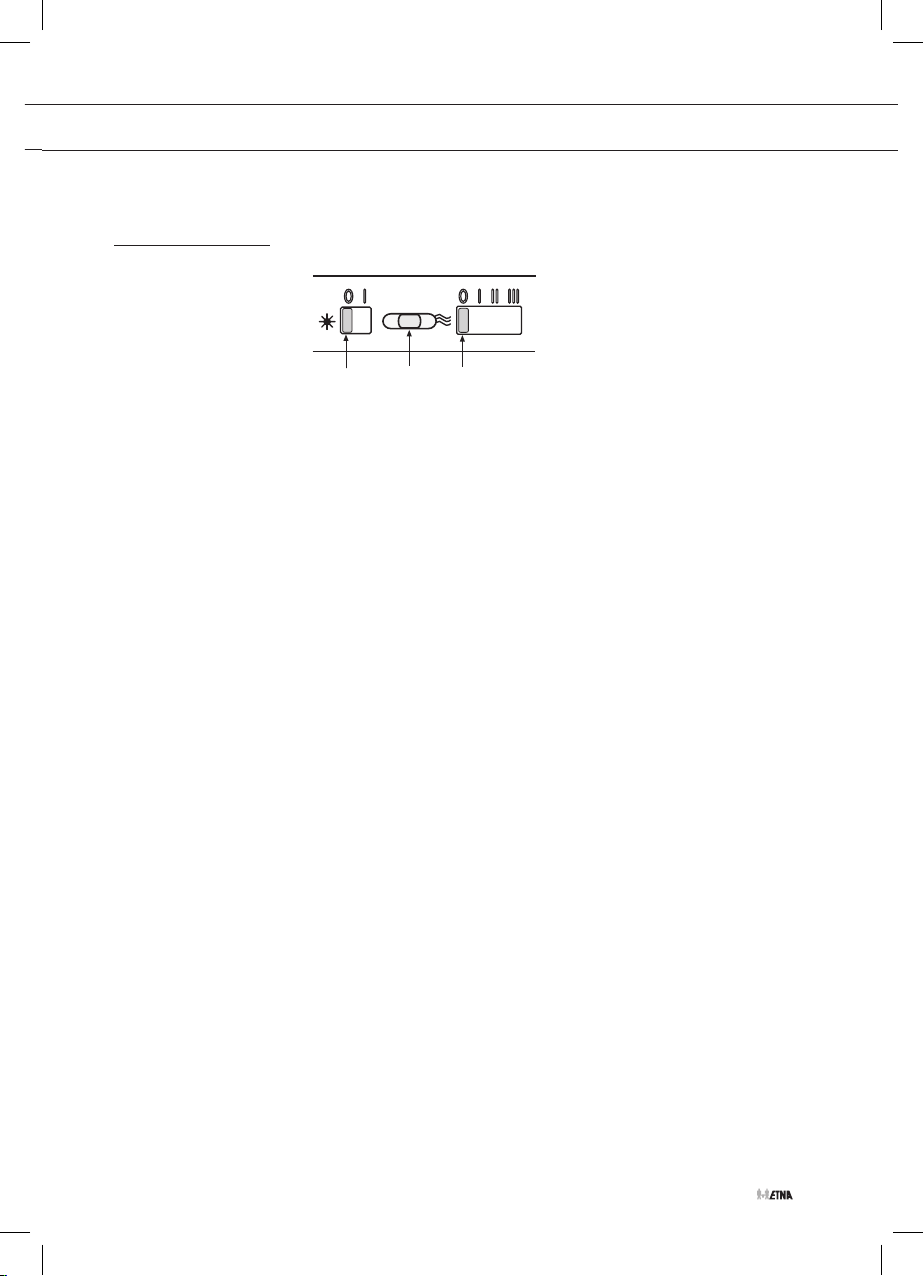

Bediening

A

Ventilator in- en uitschakelen

1. Stel met schuifregelaar B de gewenste afzuigstand in 1, 2, of 3.

• De afzuigkap schakelt in op de corresponderende stand.

2. Zet de schuifregelaar B naar stand 0.

• De ventilator schakelt uit.

Verlichting in- en uitschakelen

1. Zet de schuifregelaar A op stand 1.

• De verlichting gaat aan.

2. Zet de schuifregelaar A op stand 0.

• De verlichting gaat uit.

C

B

NL 5

ONDERHOUD

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet af door de stekker uit het stopcontact te verwijderen of
door de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel van binnen als van buiten
(tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd
worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van

het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

NL 6

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

ONDERHOUD

Vetfilters

G

Koolstoffilter

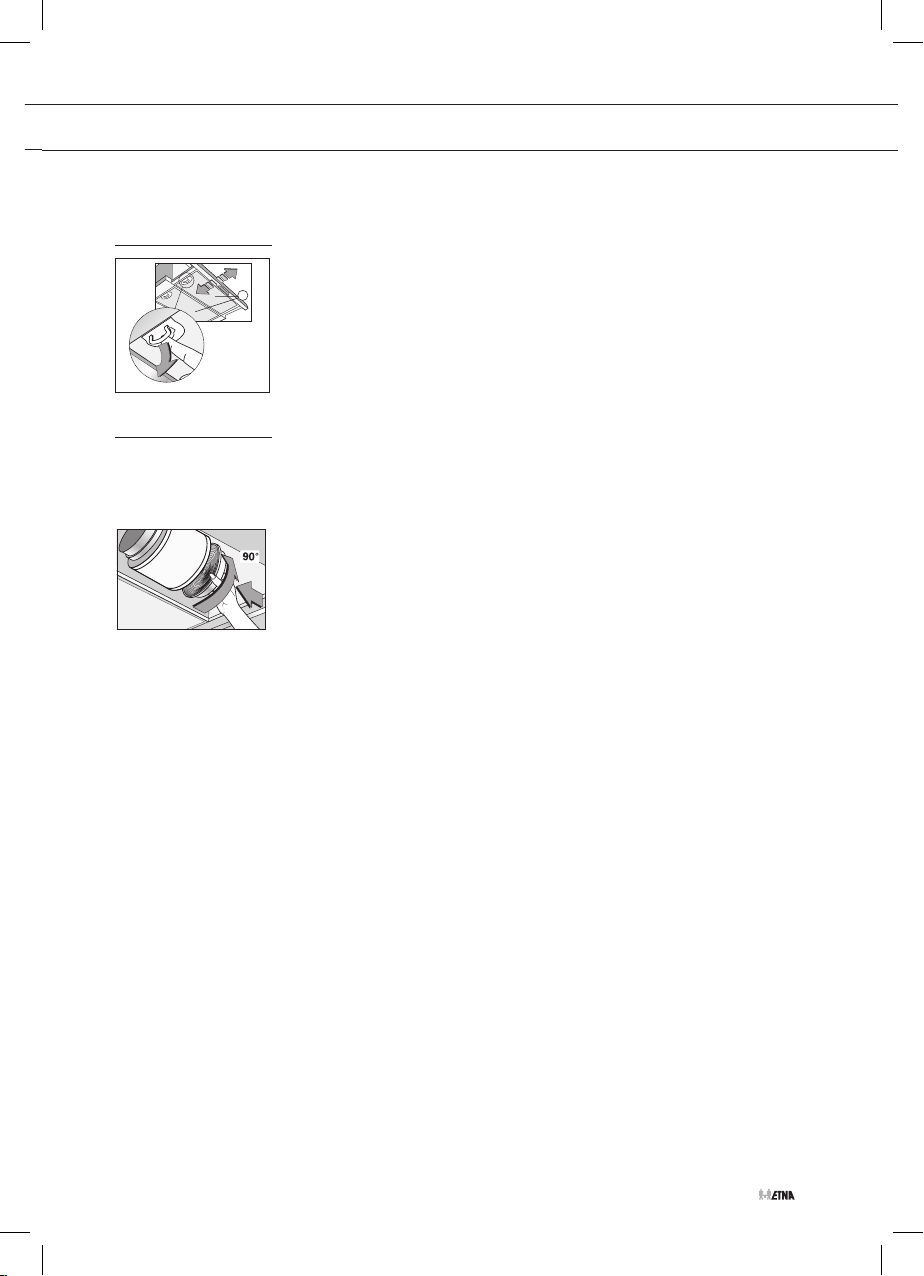

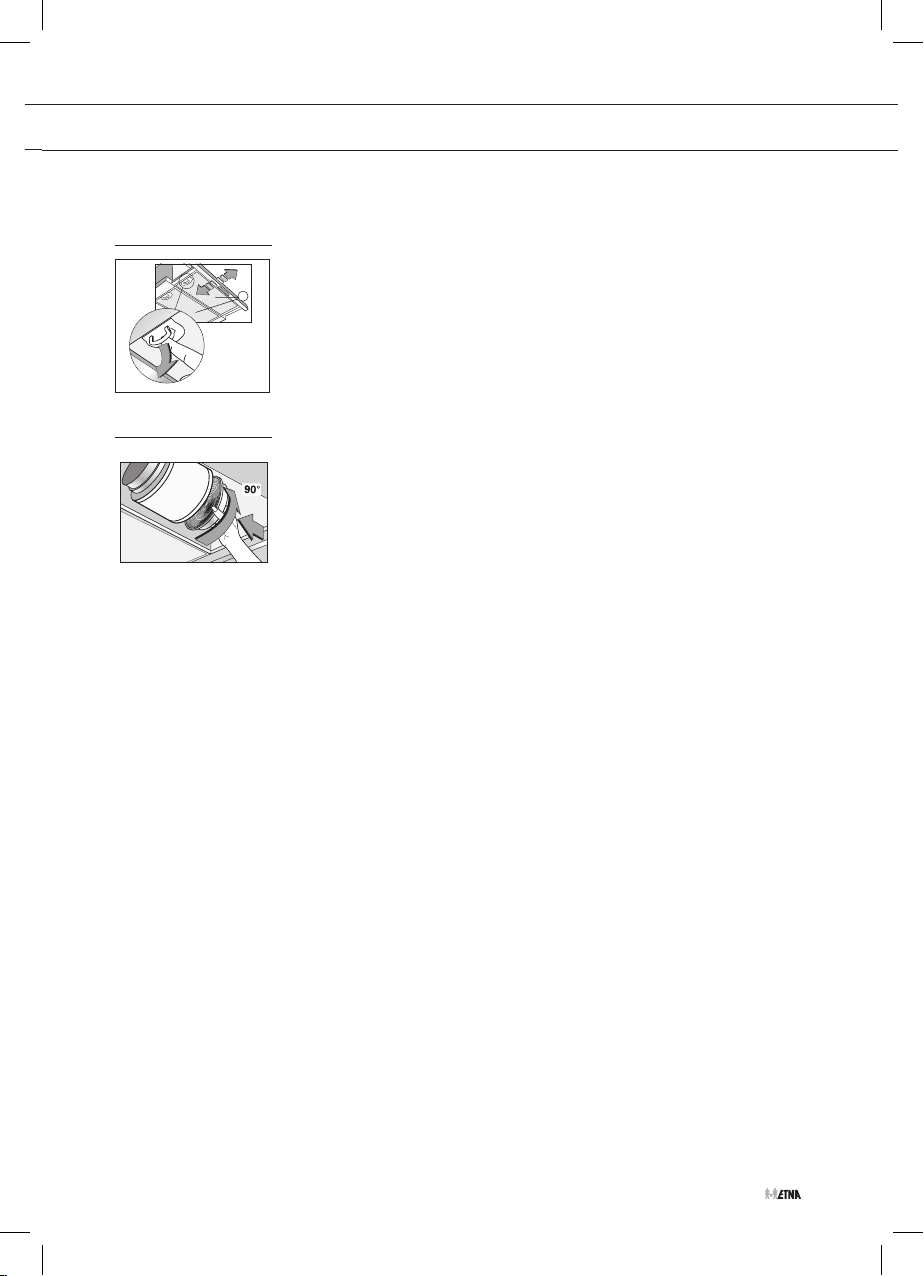

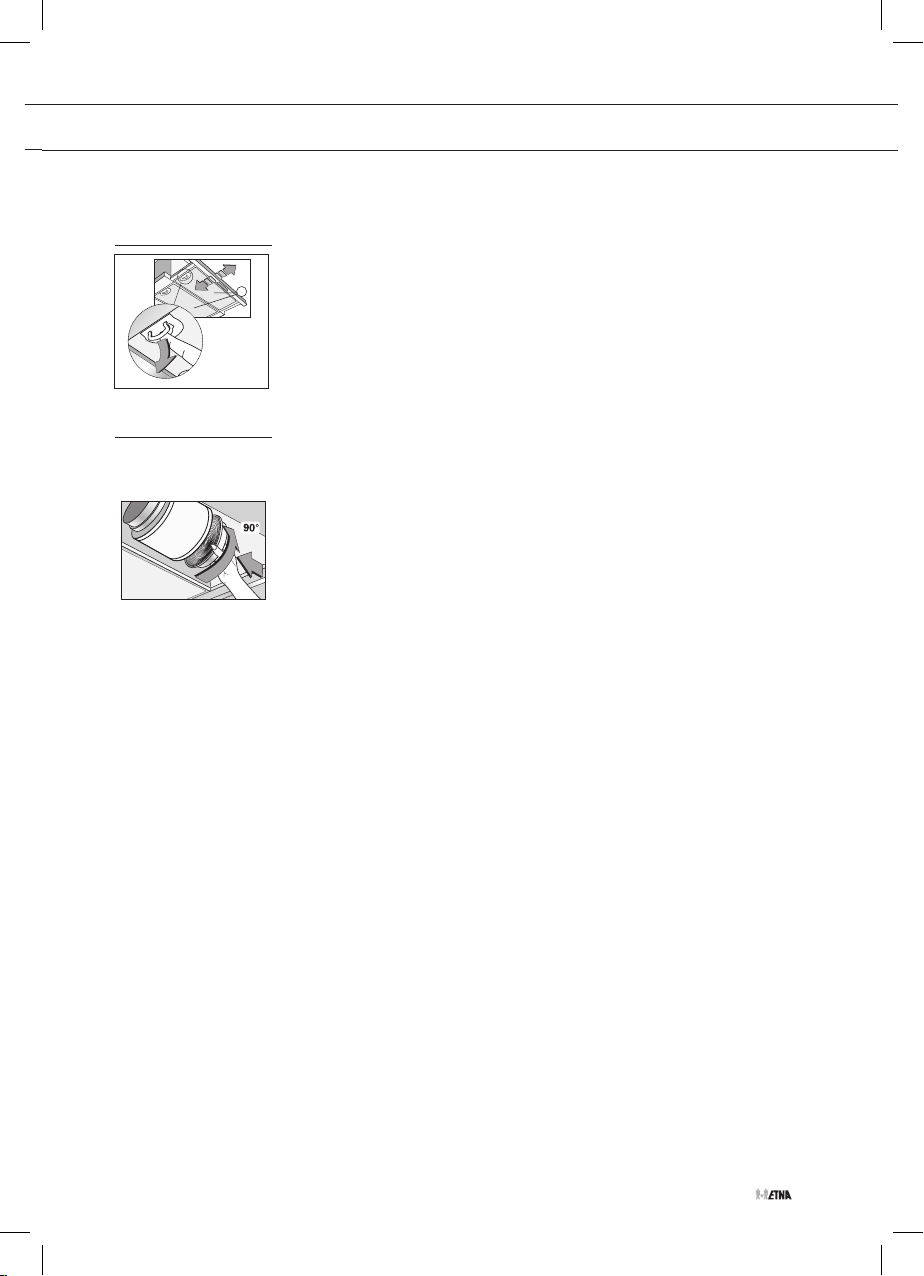

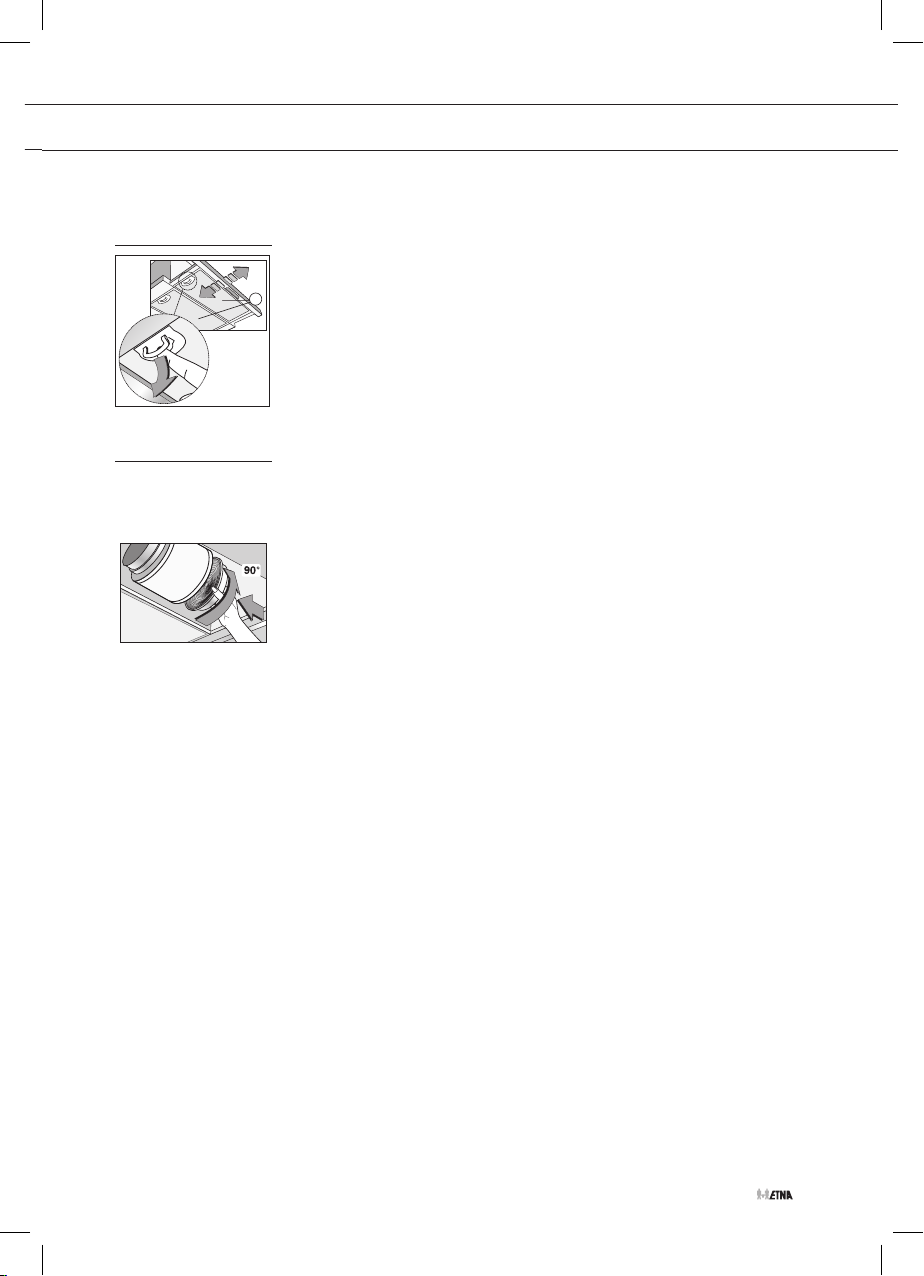

Vetfilters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop contact of zet
de schakelaar in de meterkast op nul. Verwijder de filters één voor één
door aan de hiervoor bestemde hendeltjes te trekken.

Het koolstoffilter vervangen

Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.

1. Verwijder de vetfilters

2. Bevestig de koolstoffilters aan de motor.

3. Plaats de vetfilters.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.

• Het koolstoffilter moet minimaal iedere vier maanden worden

vervangen.

• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.

NL 7

ONDERHOUD

Verlichting

Let op!

Maak het toestel spanningsloos door de stekker uit het stopcontact te
verwijderen voordat het lampje vervangen wordt.

Lampen vervangen

Model A4345TRVS

• Verwijder de vetfilters.

• Vervang de lamp door een nieuwe lamp van hetzelfde type.

• Plaats de vetfilters terug.

Lamp

Vermogen

(W)

3 E14 220-240 102 x 35 DRBB/C-3-220-240

Fitting

Voltage

(V)

Afmeting
(mm)

ILCOS Code

E14-35/102

Modellen AV760RVS en AV790RVS

• De verlichting van de afzuigkap maakt gebruik van LED­technologie.

• Dankzij LED lampen bent u verzekerd van optimale verlichting,
een levensduur tot 10 keer langer dan gewone lampen en een
energiebesparing tot 90%.

• Neem voor het vervangen van LED verlichting contact op met

de technische dienst.

NL 8

INSTALLATIE

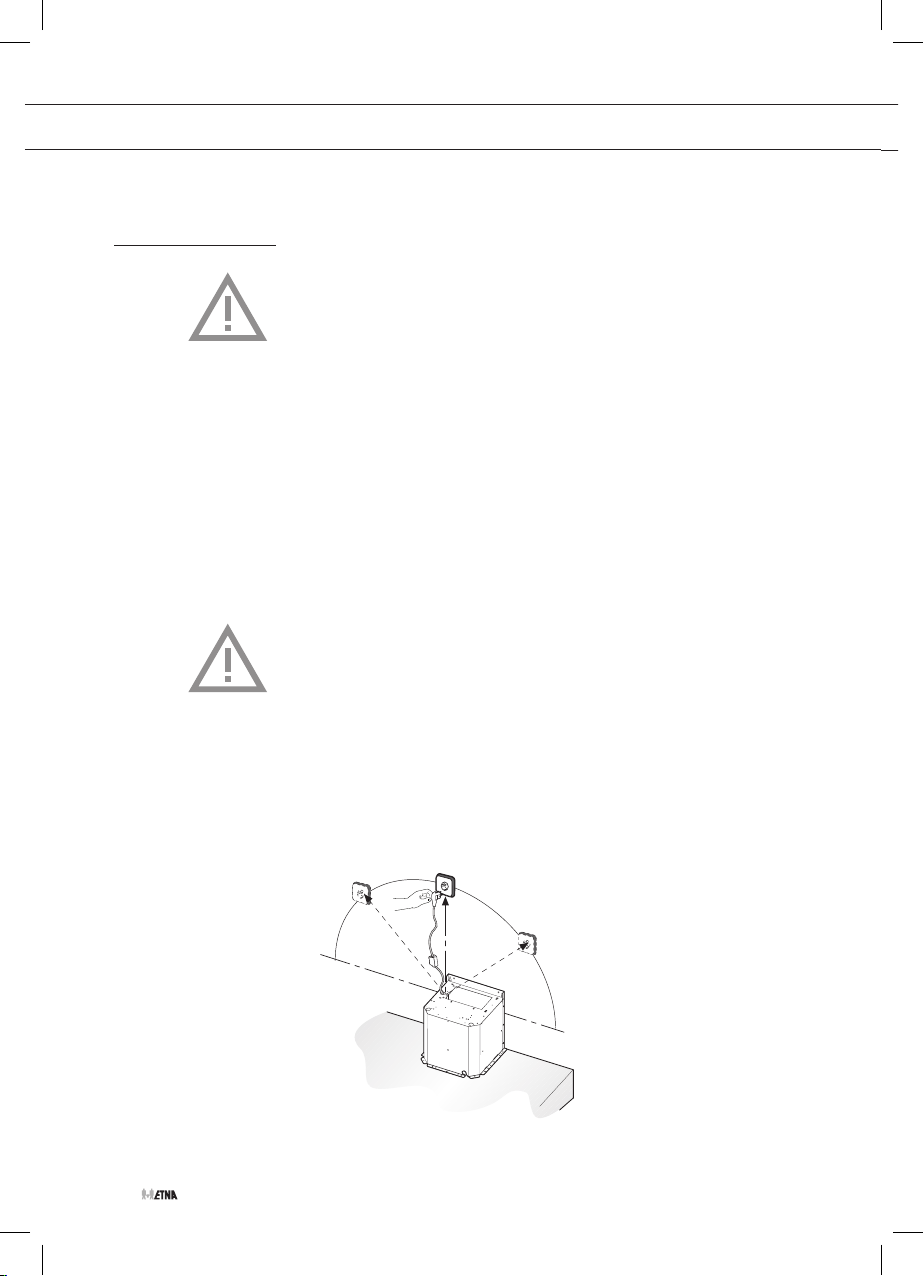

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).

• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.

• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).

• De aansluitpijp van de schouwkap heeft een diameter van 150 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 9

INSTALLATIE

Aansluiting

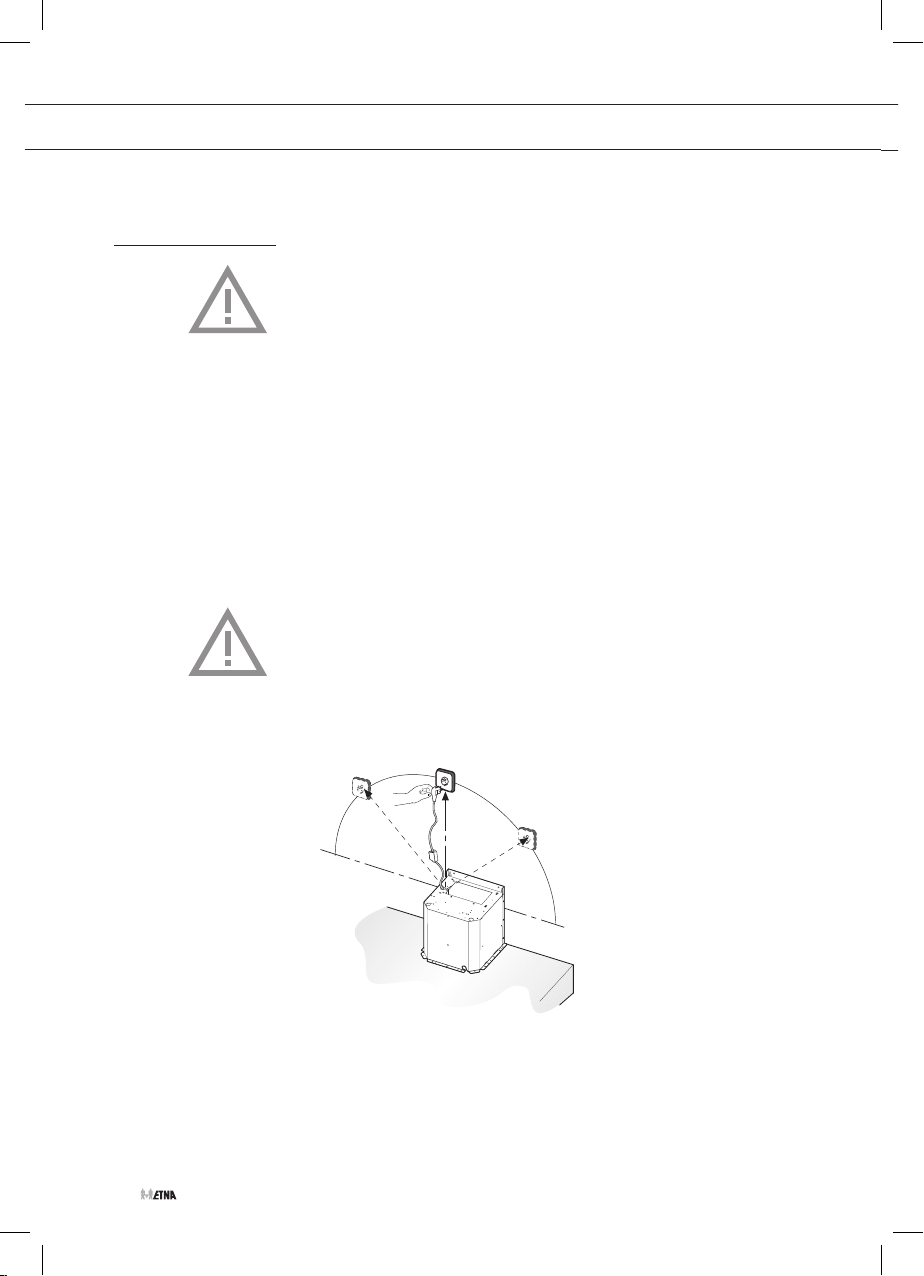

Elektrische aansluiting

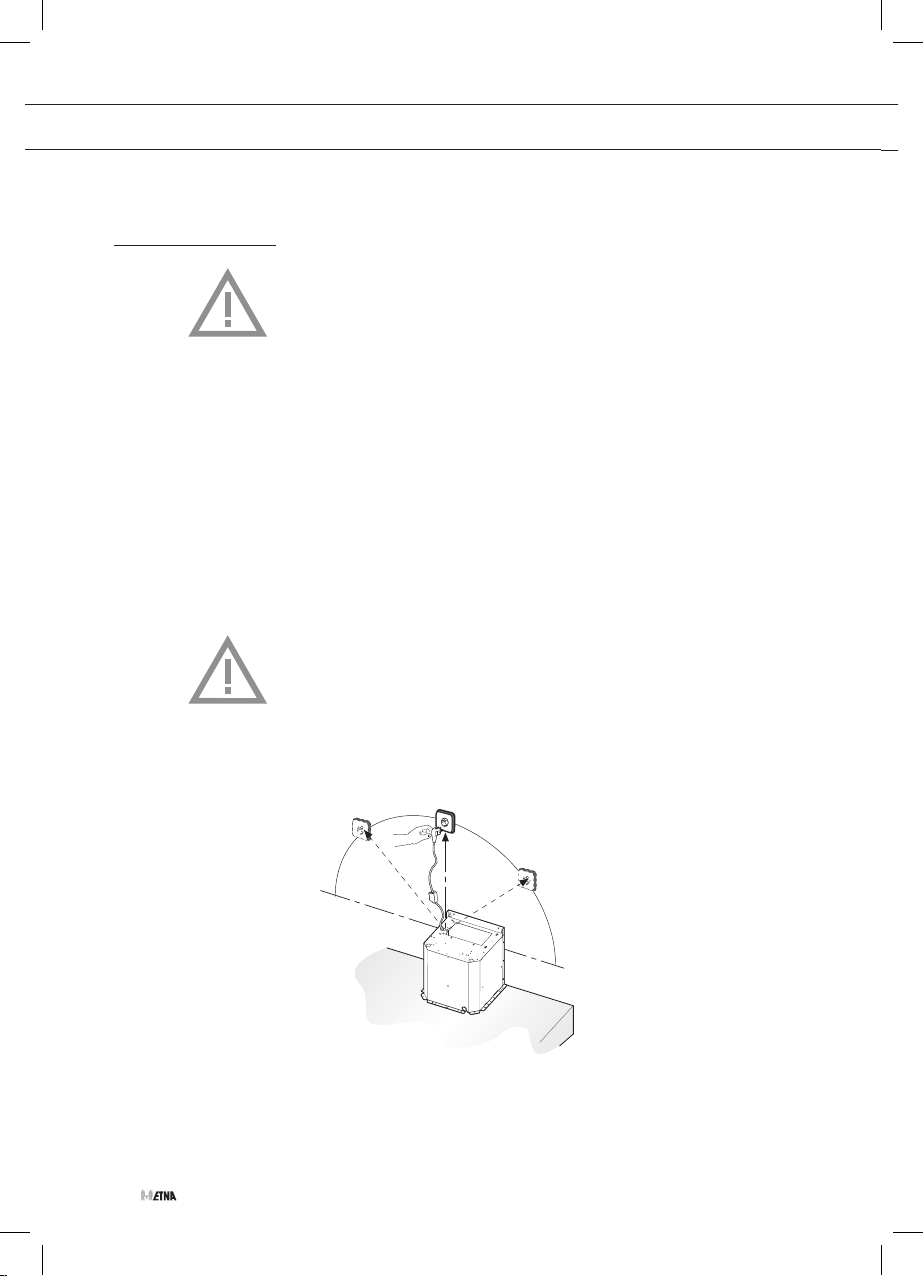

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer

hoeft derhalve niet op een geaard stopcontact aangesloten te

worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul

Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

NL 10

max. 100 cm

INSTALLATIE

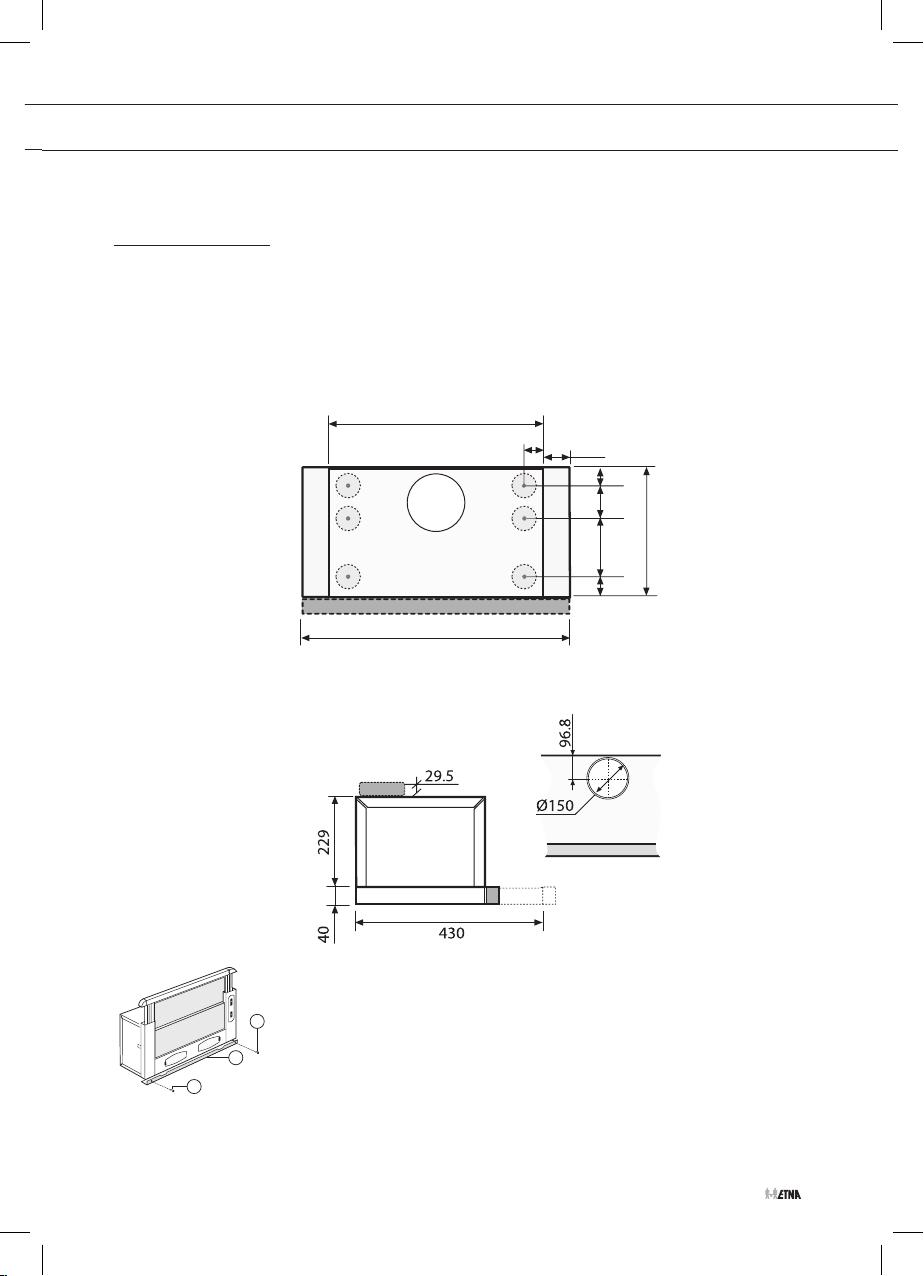

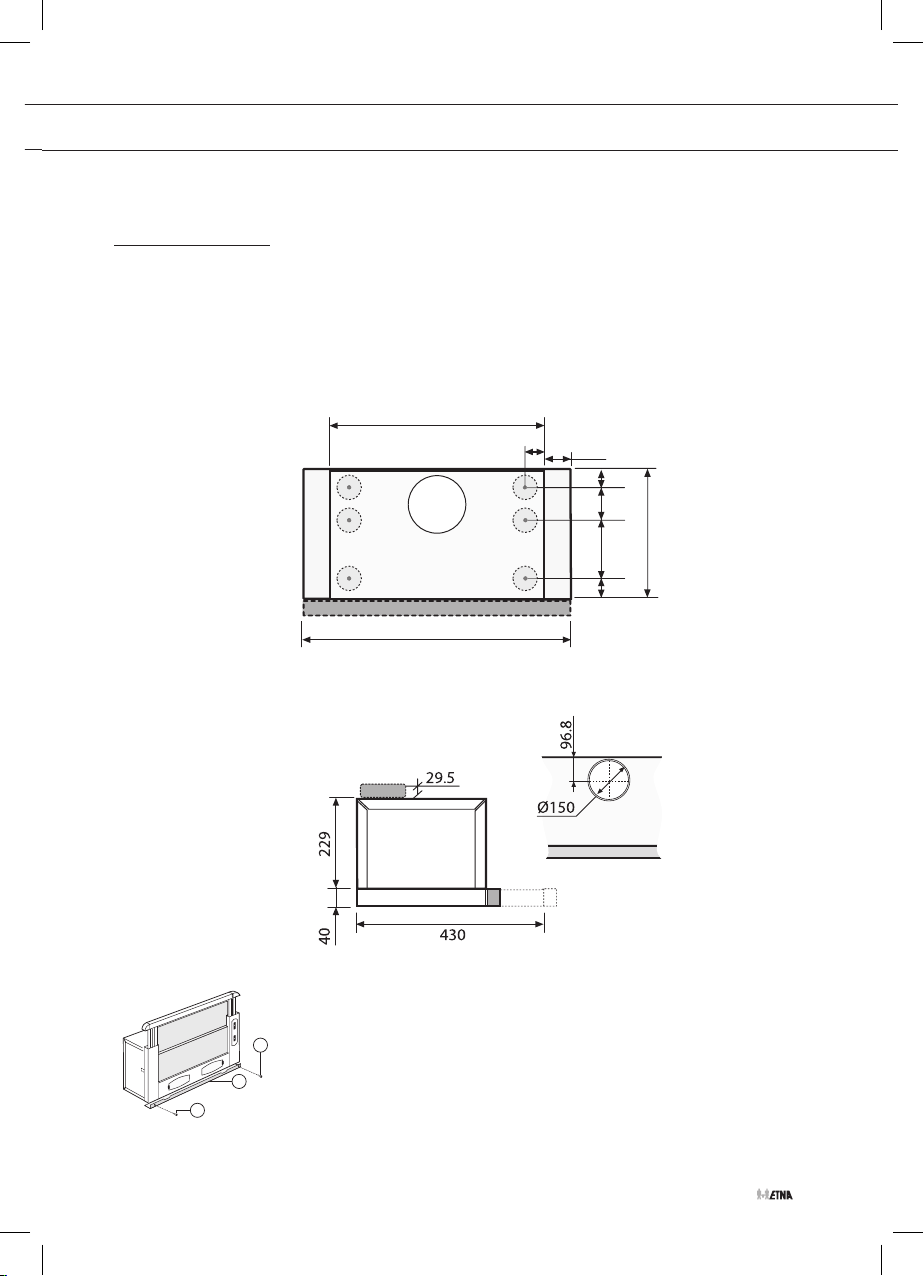

Montage

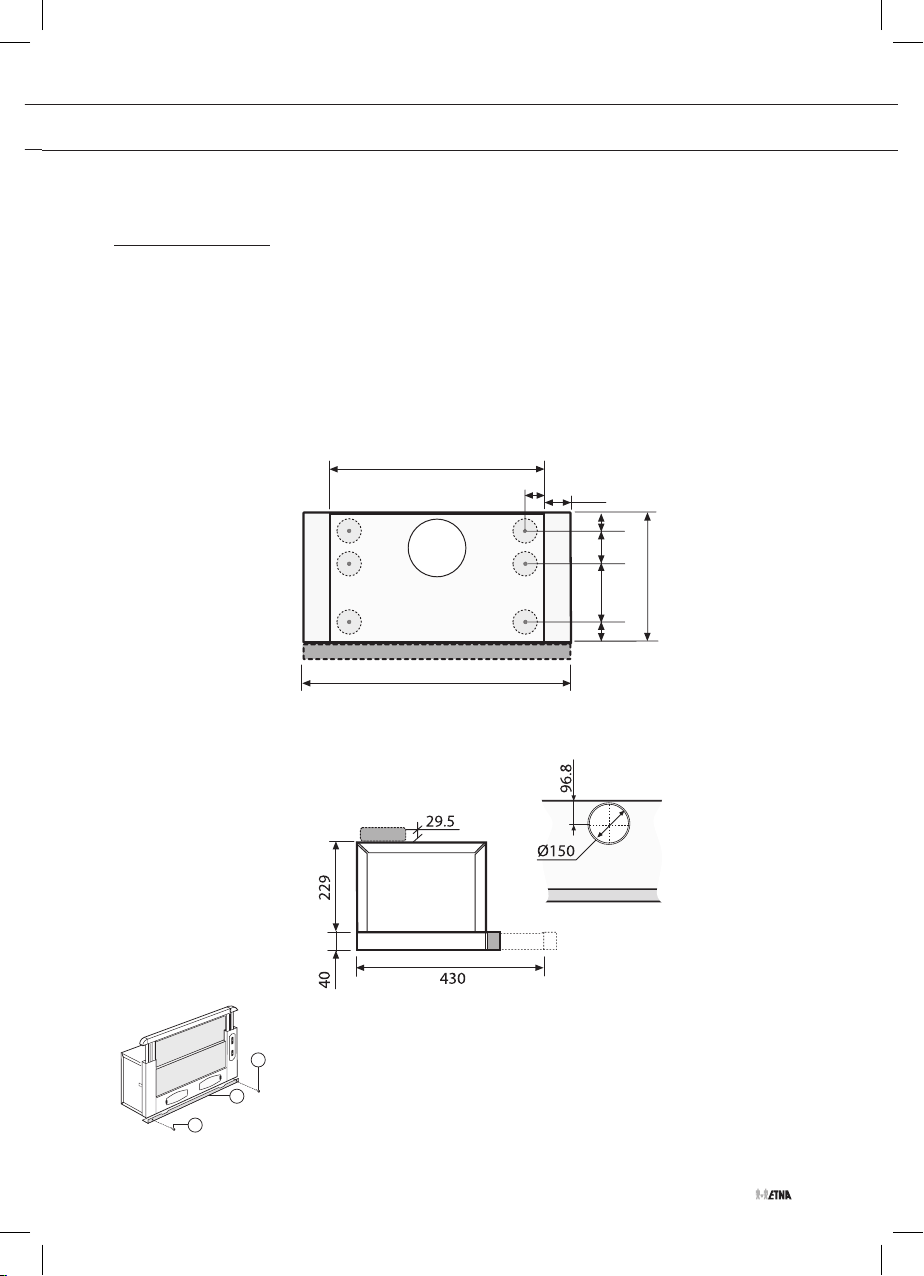

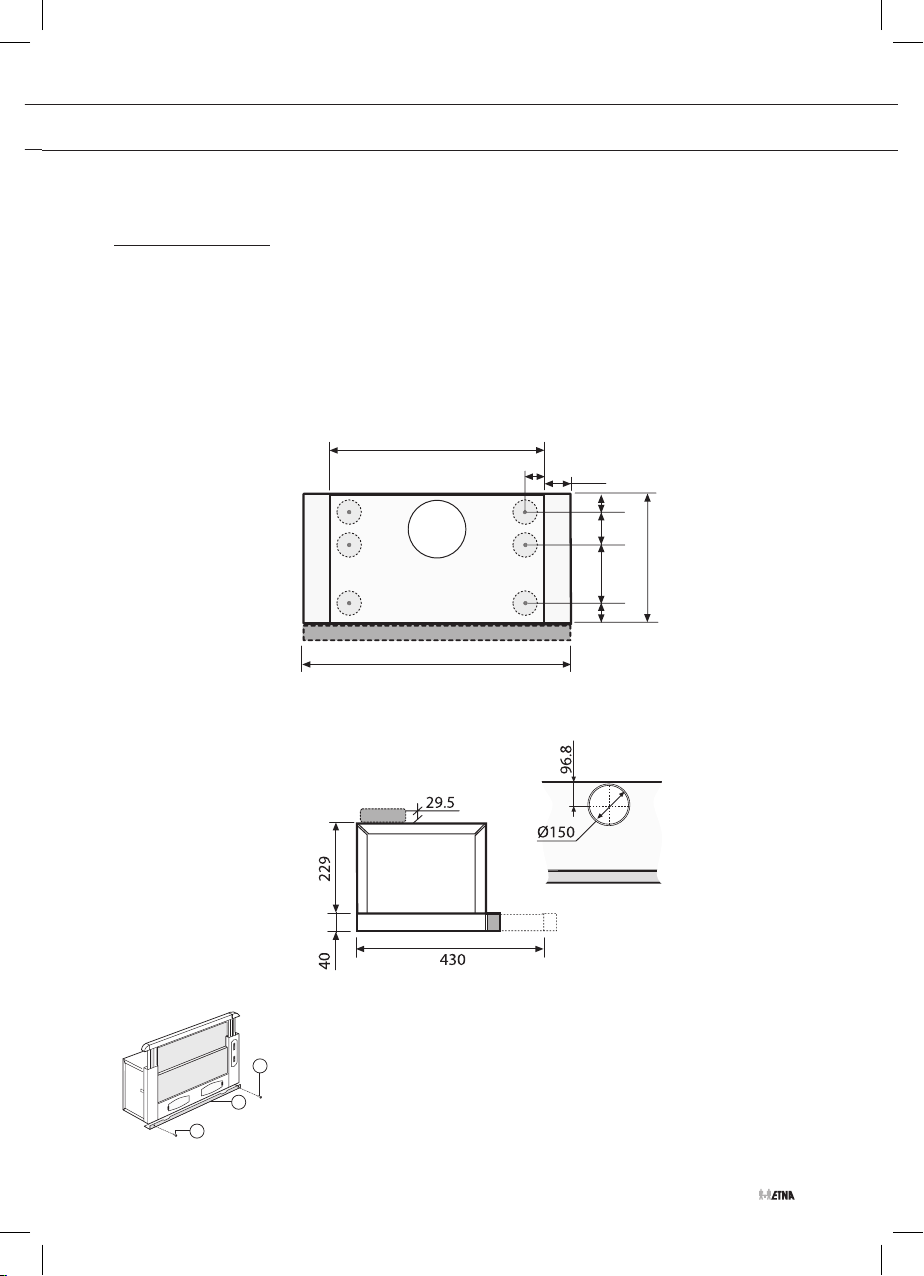

Boren van gaten in draagvlak en montage kap

• Het draagvlak van de kap moet 229 mm hoger zijn dan het
ondervlak van de hangkastjes.

• Zaag een opening in het draagvlak voor de afvoer van de afzuigkap.

• Bevestig de kap met behulp van de schroeven aan het draagvlak.

• Sluit de afvoerpijp aan op de motorflens.

501 - 801

14

48.5

42.9

64.5

130.7

598 - 898

281

42.9

Sluitprofiel

P

• De ruimte tussen de rand van de kap en de achterwand kan worden

L

P

afgesloten met behulp van het bijgeleverde profiel ‘L’ met de voor
dit doel reeds aanwezige schroeven.

NL 11

BIJLAGE

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;

• polyethyleenfolie (PE);

• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de

overheidsbepalingen afvoeren.

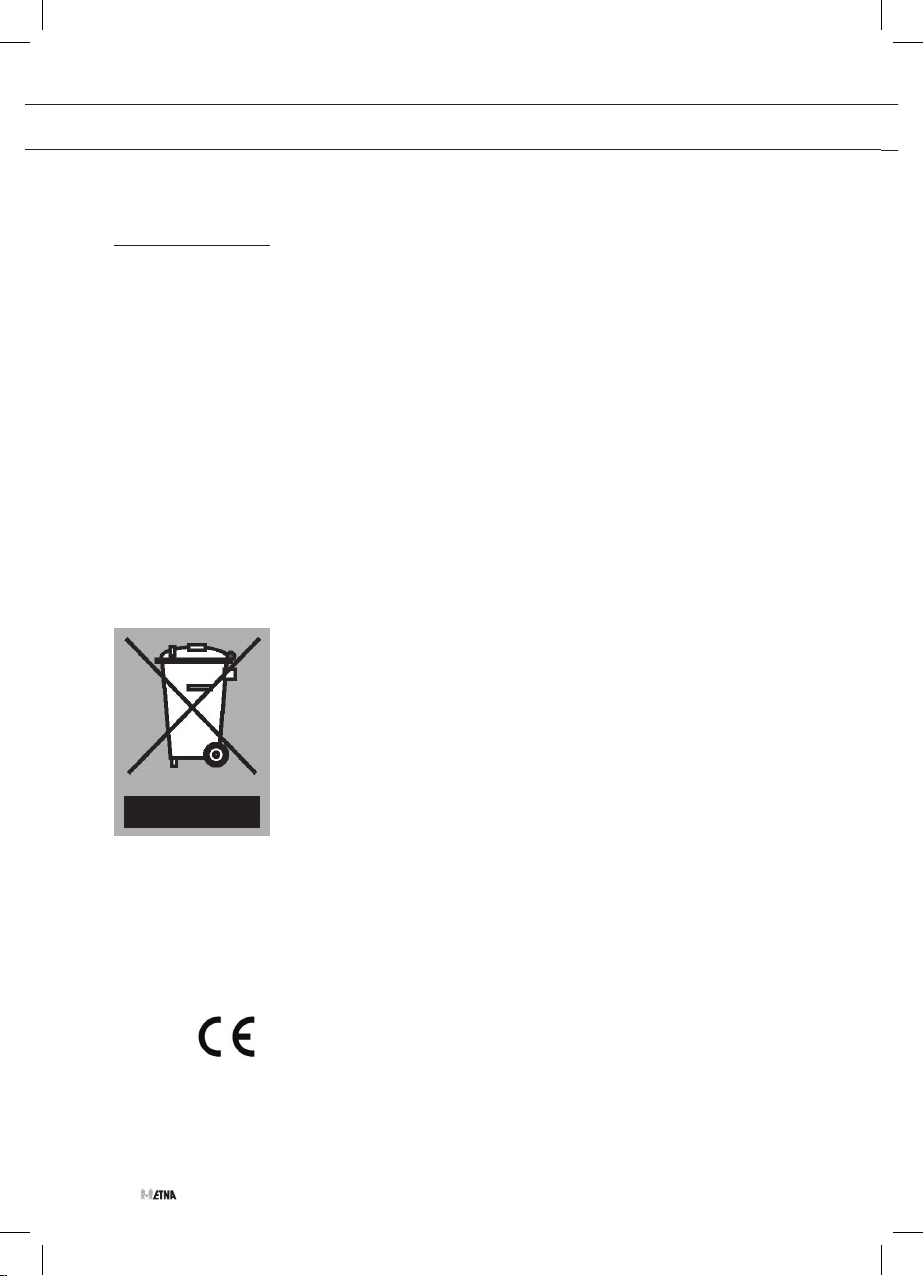

Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, terug gewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

NL 12

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

CONTENU

Votre hotte cheminée

Utilisation

Entretien

Installation

Annexe

Description 4
Introduction 4

Commande 5

Nettoyage 6
Elimination des filtres 7
Remplacement des filtres à charbon 7
Éclairage 8

Généralités 9
Connexion électrique 10
Montage de la hotte cheminée 11

Mise au rebut de l’appareil et de l’emballage 12

FR 3

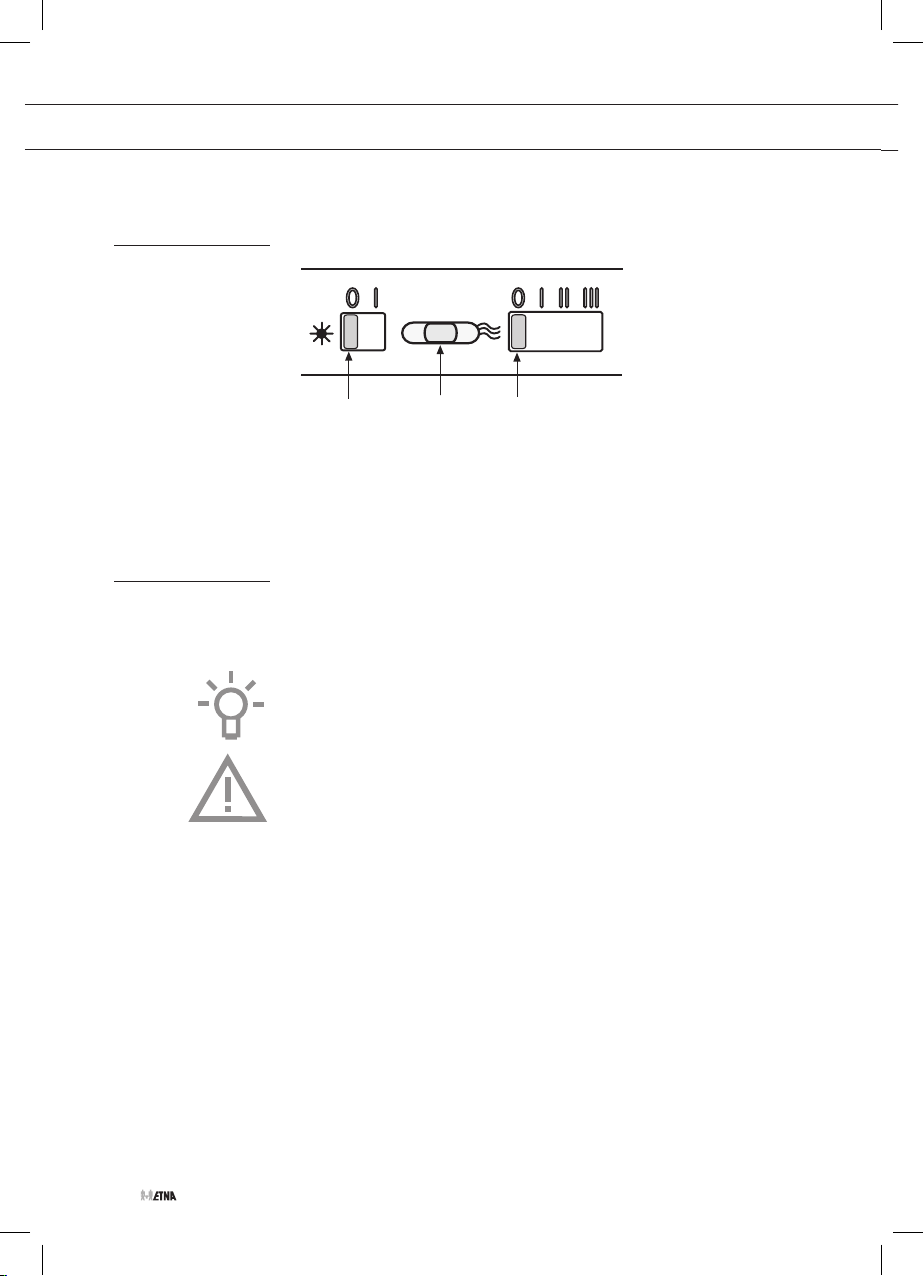

VOTRE HOTTE CHEMINÉE

A

B

C

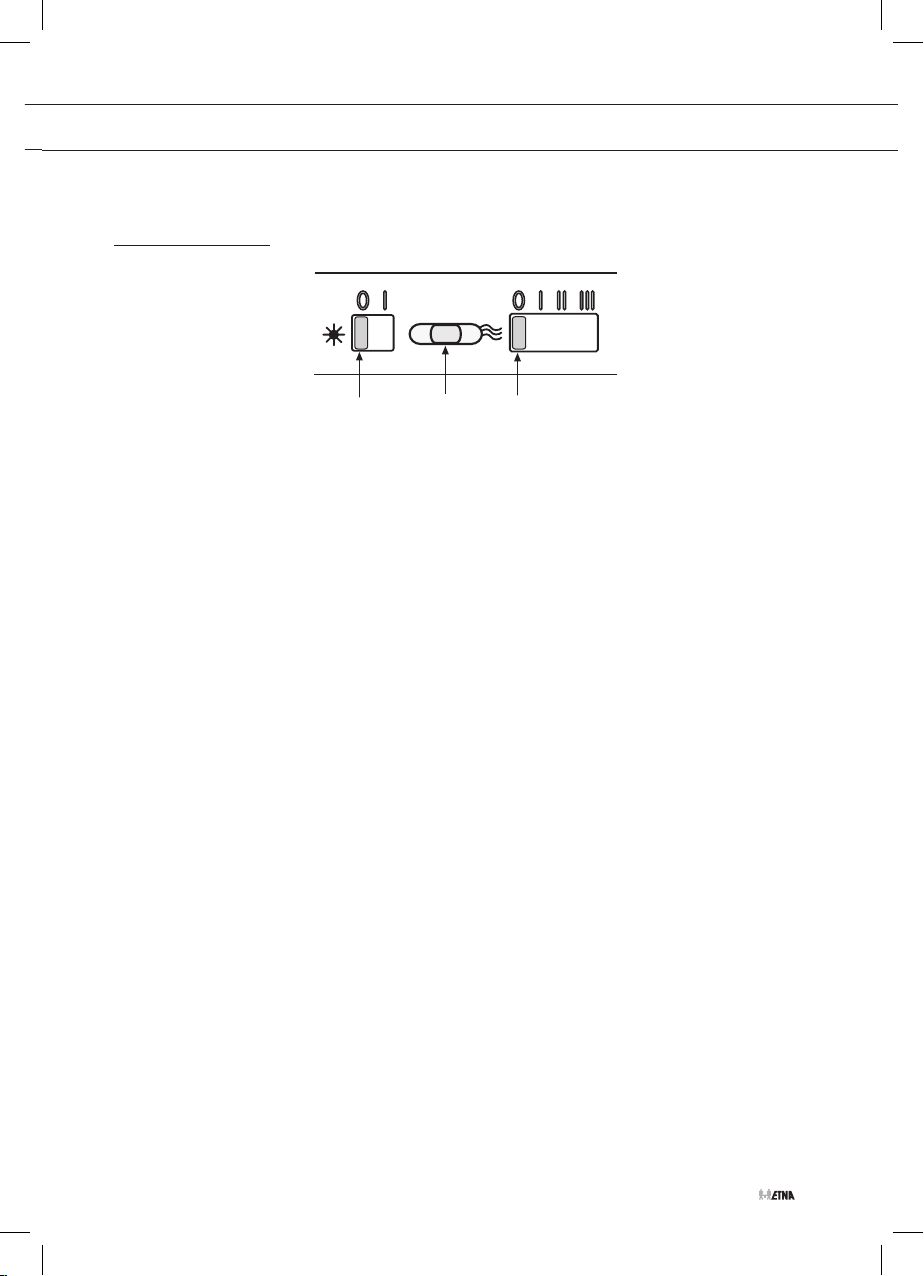

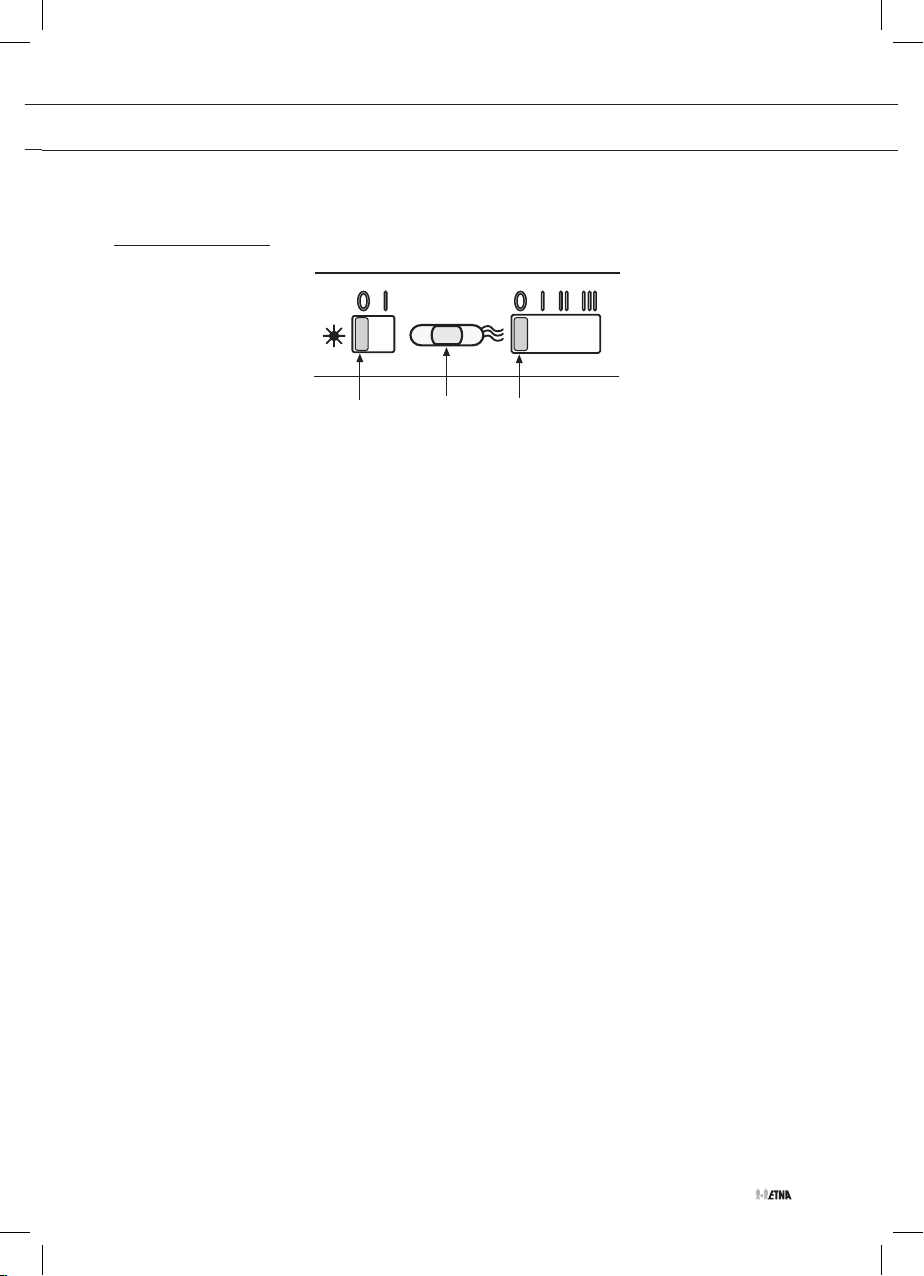

Description

A Marche/arrêt + positions du ventilateur 1, 2 ou 3
B Marche/arrêt éclairage

C Voyant de contrôle

Introduction

Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.

Conservez ce mode d’emploi et le guide d’installation.

Ils peuvent être utiles aux futurs utilisateurs de l’appareil.

FR 4

Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !

UTILISATION

A

B

C

Commande

Marche et arrêt de la ventilation

1. Avec le sélecteur de réglage B, réglez l’appareil sur la position
d’aspiration souhaitée 1, 2 ou 3.

• La hotte aspirante est activée en fonction de la position
sélectionnée.

2. Mettez le sélecteur de réglage (B) en position 0.

• Le ventilateur est désactivé.

Marche et arrêt de l’éclairage

1. Mettez le sélecteur de réglage (A) en position 1.

• L’éclairage s’allume.

2. Mettez le sélecteur de réglage (A) en position 0.

• L’éclairage s’éteint.

FR 5

ENTRETIEN

Nettoyage

Attention! Avant toute opération de nettoyage ou d’entretien,
débrancher la hotte du circuit électrique en enlevant la prise ou en
coupant l’interrupteur général de l’habitation.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au
moins à la même fréquence que pour l’entretien des filtres à graisse).
Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser

d’alcool!

Attention! Il y a risque d’incendie si vous ne respectez pas les

instructions concernant le nettoyage de l’appareil et le remplacement
ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée
dans le cas d’un endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des consignes de sécurité
précédemment mentionnées.

Hotte

Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette
douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien
abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour
qu’elle conserve sa beauté.

FR 6

Hottes à cheminée en acier inoxydable

Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des
produits abrasifs. Frotter la cheminée en acier inoxydable avec un
nettoyant pour acier inoxydable.

Filtres métalliques

Le filtre doit être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – si prévu sur le modèle possédé
– indique cette nécessité) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez
les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les produits d’entretien donnent
aux filtres en aluminium une couleur terne. Cela est tout à fait normal.

ENTRETIEN

Filtres

G

Filtres à charbon

Elimination des filtres
Coupt ! Débrancher la fiche de prise de courant ou mettre

le disjoncteur en position d’interruption du courant. Retirer un Filtre à la fois,
en intervenant sur les crochets spécialement prévus.

Remplacement des filtres à charbon

Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à
aucun conduit.

Placez le filtre à charbon

1. Enlevez les filtres à graisse.

2. Fixez les filtres à charbon au moteur.

3. Placez les filtres à graisse.

Remarque :

• Le charbon de bois activé sature après une utilisation plus ou moins
prolongée, selon le type de cuisson et la fréquence de nettoyage du
filtre à graisse.

• Dans tous les cas, le filtre à charbon doit, cependant, être remplacé au
moins tous les 4 mois.

• Les filtres à charbon actif ne sont pas lavables et donc pas réutilisables.
Le charbon actif saturé est polluant, donc remplacez le filtre à temps.

FR 7

ENTRETIEN

Éclairage

Attention ! Débranchez l’appareil du secteur en retirant la fiche de la
prise de courant avant de remplacer l’ampoule.

Changement d’ampoules

Modèle A4345TRVS

• Dépose des filtres à graisse.

• Remplacer l’ampoule par une nouvelle de même puissance.

• Remplacez les filtres à graisse.

Ampoule

Absorption

(W)

3 E14 220-240 102 x 35 DRBB/C-3-220-240

Culot

Voltage

(V)

Dimension

(mm)

Code ILCOS

E14-35/102

Modèles AV760RVS et AV790RVS

• La hotte est dotée d’un système d’éclairage basé sur la technologie
LED.

• Les LEDS garantissent un éclairage optimal, une durée jusqu’à 10
fois supérieures aux ampoules traditionnelles et permettent une
épargne de 90% en énergie électrique.

• Pour le remplacement, s’adresser au service d’assistance

technique.

FR 8

INSTALLATION

Généralités

Le raccordement électrique de cet appareil doit être effectué par un
installateur agréé, qui connaît et applique les normes de sécurité en
vigueur. Cet appareil est conformément aux directives Européens.

Important:

• La distance entre le point le plus bas de la hotte aspirante et la
plaque de cuisson doit être d’au moins 65 cm. Sur les taques de
cuisson électriques, céramique ou à induction, cette distance doit
être d’au moins 55 cm.

• Si la hotte est raccordée à un conduit d’évacuation existant, aucun
autre appareil électroménager ne doit être raccordé au même
conduit (exemples : chauffe-eau, poêle).

• Ne pas oublier les règlements locaux en vigueur concernant
l’aération des appareils à gaz.

• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.

• Avant de commencer à percer, assurez vous qu’il ne passe pas
de conduites à l’endroit choisi.

• Le tuyau de connexion a un diamètre de 150 mm.
Il est conseillé d’utiliser aussi ces diamètres pour le tube
de connexion.

• Le matériel d’installation livré avec la hotte en question, est
approprié pour des murs en béton renforcé et en briques.
Certains types de murs demanderont des chevilles et des vis
spéciales.

FR 9

INSTALLATION

Connexion

Connexion électrique

L’appareil est construit en classe II, pour cela aucun cable ne doit

être connecté avec la prise terre.

Il faut s’assurer que la tension du réseau correspond à la valeur indiquée
à la plaque signalétique de la hotte. La connection avec le réseau
électrique doit être éxécutée comme suit:
BRUN = Phase L
BLEU = Phase N

Cette hotte aspirante est équipée d’une fiche de raccordement. Installez
la hotte de manière à ce que la prise soit accessible.
Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.

Attention:

Pour le branchement fixe, veillez à ce que le câble d’alimentation soit
muni d’un interrupteur omnipolaire avec une distance de contact d’au
moins 3 mm.

FR 10

max. 100 cm

INSTALLATION

Montage

Perçage du Plan de support et Montage de la Hotte

• Le Plan de support de la Hotte doit être monté plus en haut de
229 mm. par rapport au Plan inférieur des Armoires murales.

• Avec une scie, créez une ouverture dans la surface portante pour le
canal d’évacuation de la hotte.

• Fixez la hotte à la surface portante avec les vis.

• Raccordez le tuyau d’évacuation à la bride.

501 - 801

14

48.5

42.9

64.5

130.7

598 - 898

281

42.9

Profil de fermeture

P

• Il est possible de boucher l’espace entre le rebord de la Hotte et

L

P

la Paroi du fond, en appliquant le Profil ‘L’ fourni avec l’appareil, à
l’aide des Vis déjà prévus à cet effet.

FR 11

ANNEXE

Mise au rebut

Mise au rebut de l’appareil et de l’emballage

Des matériaux solides ont été utilisés pour fabriquer cet appareil.
Evacuez ces matériaux correctement et conformément aux dispositions
administratives. Les autorités de votre pays pourront vous fournir des
informations à ce sujet.

L’emballage de l’appareil est recyclable. Pour l’emballage, il peut être
fait usage :

• de carton ;

• de film polyéthylène (PE) ;

• de polystyrène exempt de CFC (mousse dure PS).

Ces matériaux doivent être mis au rebut de manière responsable

et conforme aux dispositions gouvernementales.

Pour rappeler l’obligation de traiter séparément les appareils électro­ménagers, a été apposé sur le produit un symbole représentant un
conteneur à ordures barré d’une croix. Cela signifie qu’à l’issue de
sa durée de vie, l’appareil ne peut être mis au rebut avec les déchets
ménagers classiques. L’appareil doit être déposé dans un centre de
collecte sélective de déchets prévu par l’administration communale
ou dans un point de vente fournissant ce service.

Le traitement séparé d’un appareil électroménager permet d’éviter,
pour l’environne ment et la santé, les retombées négatives qui
pourraient découler d’un traitement incorrect et permet de récupérer
les matériaux qui le composent dans le but d’une économie
importante en termes d’énergie et de ressources.

FR 12

Déclaration de conformité

Nous déclarons que nos produits satisfont aux directives, mesures
et règlements européens en vigueur ainsi qu’aux exigences qui sont
mentionnées dans les normes auxquelles il est fait référence.

INHALT

Ihre Haube

Gebrauch

Pflege

Installation

Anlagen

Beschreibung 4
Einleitung 4

Bedienung 5

Reinigen 6
Fettfilter entfernen 7
Austausch der Kohlefilter 7
Beleuchtung 8

Allgemein 9
Elektroanschluss 10
Montage der Haube 11

Entsorgung Gerät und Verpackung 12

DE 3

IHRE HAUBE

Beschreibung

Einleitung

A

A Ein-/Ausschalten + Ventilatorstufen 1, 2 oder 3
B Ein-/Ausschalten Beleuchtung
C Kontrolllämpchen

Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller
Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur
Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die

Installationsanweisungen sorgfältig auf. So stehen sie auch für eine

zukünftige Nutzung des Geräts zur Verfügung.

C

B

Bitte lesen Sie die gesonderten
Sicherheitsvorschriften bevor Sie das Gerät in
Betrieb nehmen!

DE 4

GEBRAUCH

Bedienung

A

Gebläse ein- und ausschalten

1. Stellen Sie mit dem Schieberegler B die gewünschte Absaugstufe
ein: 1, 2 oder 3.

• Die Abzugshaube wird auf die entsprechende Stufe geschaltet.

2. Stellen Sie den Schieberegler B auf die Stufe 0.

• Der Ventilator wird ausgeschaltet.

Beleuchtung ein- und ausschalten

1. Stellen Sie den Schieberegler A auf die Stufe 1.

• Die Beleuchtung ist eingeschaltet.

2. Stellen Sie den Schieberegler A auf die Stufe 0.

• Die Beleuchtung ist ausgeschaltet.

C

B

DE 5

PFLEGE

Reinigen

Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube
durch Ziehen des Netzsteckers oder Ausschalten der Sicherung
stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als
auch außen häufig gereinigt werden (etwa in denselben Intervallen,
wie die Wartung der Fettfilter). Keine Produkte verwenden, die
Scheuermittel enthalten. Keinen alkohol verwenden!

Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des
Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum
Brand führen. Diese Anweisungen sind unbedingt zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Motor oder Brandschäden, die auf eine unsachgemäße Wartung
oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften
zurückzuführen sind.

Dunstabzugshaube

Die Dunstabzugshaube können Sie mit Seifenlauge und einem
weichen Tuch reinigen, danach mit klarem Wasser nachspülen.
Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack
der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs
einreiben.

DE 6

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln
behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung
des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das
Sättigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell
vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel
von Hand, oder in der Spülmaschine bei niedriger Temperatur
und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den
Öffnungen nach unten in den Geschirrspüler, so dass das Wasser
herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel
stumpf, das ist normal.

PFLEGE

Fettfilter

Kohlefilter

Fettfilter entfernen

Netzspannung ausschalten! Den Stecker aus der Wandsteck-dose

G

ziehen oder den Schalter im Sicherungskasten auf Null stellen. Die
Verriegelung des Fettfilters zuerst nach hinten, dann nach unten
herausnehmen.

Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist,
muss der Kohlefilter verwendet werden.

1. Entfernen Sie die Fettfilter.

2. Befestigen Sie die Kohlefilter am Motor.

3. Setzen Sie die Fettfilter ein.

Achtung:

• Nach mehr oder weniger langem Gebrauch ist die Aktivkohle
gesättigt, je nach Art der Kochvorgänge und der regelmäßigen
Reinigung des Fettfilters.

• Es ist auf jeden Fall erforderlich, die Kartusche mindestens alle vier
Monate auszutauschen.

• Kohlefilter sind nicht zur Wiederverwendung auswaschbar.
Gesättigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sie
den Filter rechtzeitig aus.

DE 7

PFLEGE

Beleuchtung

Achtung! Trennen Sie das Gerät vom Stromnetz, indem Sie den
Stecker aus der Steckdose ziehen, bevor Sie das Lämpchen
austauschen.

Lampen auswechseln

Modell A4345TRVS

• Entfernen Sie die Fettfilter

• Tauschen Sie die Lampe durch eine neue Lampe von derselben
Modell aus.

• Tauschen Sie die Fettfilter aus.

Lampe

Leistung

(W)

3 E14 220-240 102 x 35 DRBB/C-3-220-240

Fassung

Spannung

(V)

Maße

(mm)

ILCOS-Code

E14-35/102

Modelle AV760RVS und AV790RVS

• Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten
Beleuchtungssystem ausgestattet.

• Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche.
Sie haben die zehnfache Lebensdauer, verglichen mit
herkömmlichen Lampen, und bieten eine Energieersparnis
bis zu 90%.

• Um die LEDs mit neuen zu ersetzen, setzen Sie sich bitte mit

dem Kundendienst in Verbindung.

DE 8

INSTALLATION

Allgemein

Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen
anerkannten Installateur geschehen, der die Sicherheitsvorschriften
gut kennt und anwendet. Dieses Gerät entspricht den europäischen
Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der
Dunstabzugshaube und einem Gaskochfeld muss mindestens
65 cm betragen. Bei einer elektrischen Kochplatte, einer
Induktionskochplatte oder einem Keramikfeld muss dieser
Abstand mindestens 55 cm sein.

• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal
angeschlossen wird, dürfen auf diesem keine anderen Geräte
angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.

• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von
Gasgeräte.

• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so
besser ist die Wirkung der Dunstabzugshaube.

• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer
keine Installationsleitung(en) vorhanden ist/sind.

• Das Anschlussrohr der Kaminhaube hat einen Durchmesser
von 150 mm. Es empfiehlt sich, das Abluftrohr auch mit diesem
Durchmesser auszuführen.

• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist
für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypen
sind spezielle Dübel und Schrauben erforderlich.

DE 9

INSTALLATION

Anschluss

Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der

Leitungen geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem
auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an
das Stromnetz ist folgendermassen durchzuführen:
BRAUN = Phase L
BLAU = Phase N

Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren
Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.
Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte
dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem
Kontaktabstand von mindestens
3 mm angebracht wird.

DE 10

max. 100 cm

INSTALLATION

Montage

Bohren der Trägerplatte und Montage der Dunstabzugshaube

• Die Hauben-Trägerplatte muss 229 mm oberhalb der Oberschrank­Unterfläche positioniert werden.

• Sägen Sie eine Öffnung in die Ablagefläche für das Abluftrohr der
Abzugshaube.

• Befestigen Sie die Abzugshaube mithilfe der Schrauben an der
Ablagefläche.

• Schließen Sie das Abluftrohr an den Motorflansch an.

501 - 801

14

48.5

42.9

64.5

130.7

598 - 898

Abdeckprofil

P

• Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe

L

P

des mitgelieferten Abdeckprofils ‘L’ und der für diesen Zweck
vorgesehenen Schrauben geschlossen werden.

281

42.9

DE 11

ANLAGEN

Entsorgung

Entsorgung Gerät und Verpackung

Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe
verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß
und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten
hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar.
Verwendet können sein:

• Pappe;

• Polyethylenfolie (PE);

• CFK-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen
Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte
getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die
durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende
seiner Nutzzeit das Produkt nicht zusammen mit dem Siedlungsabfall
beseitigt werden darf. Es kann zu den eigens von den städtischen
Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die
einen Rücknahmeservice anbieten, gebracht werden.

DE 12

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche
negative Auswirkungen auf die Umwelt und die menschliche
Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt
sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus
denen sich das Gerät zusammensetzt, was wiederum eine bedeutende
Einsparung an Energie und Ressourcen mit sich bringt.

Konformitätsvermutung

Wir erklären dass unsere Produkte den geltenden Europäischen
Richtlinien, Entscheidungen und Verordnungen und den Anforderungen
der genannten Normen erfüllen verwiesen.

CONTENT

Your cooker hood

Use

Maintenance

Installation

Appendice

Description 4
Introduction 4

Controls 5

Cleaning 6
Removing the grease filters 7
Replacing the carbon filter 7
Lighting 8

General 9
Electrical connection 10
Mounting the canopy hood 11

Disposal of appliance and packaging 12

EN 3

YOUR COOKER HOOD

Description

Introduction

A

A Switching on/off + fan speeds 1, 2 or 3
B Switching lighting on/off
C Indicator lamp

This user manual gives you a quick overview of all the possibilities
offered by the appliance. You will find information on safety measures
and maintaining the appliance.

Please retain this user manual and the installation guide.

They may be of use to future users of the appliance.

C

B

Read the separate safety instructions before
using the device!

EN 4

USE

Controls

A

Switching fan on and off

1. Adjust the desired motor speed to 1, 2 or 3 with slide control B.

• The extractor hood switches on in the corresponding position.

2. Set the slide control B to 0.

• The fan will switch off.

Switching lighting on and off

1. Set the slide control A to 1.

• The lighting switches on.

2. Set the slide control A to 0.

• The lighting switches off.

C

B

EN 5

MAINTENANCE

Cleaning

Attention! Before performing any maintenance operation, isolate the
hood from the electrical supply by switching off at the connector and
removing the connector fuse. Or if the appliance has been connected
through a plug and socket, then the plug must be removed from the
socket.

The cooker hood should be cleaned regularly (at least with the same
frequency with which you carry out maintenance of the fat filters)
internally and externally. Do not use abrasive products. Do not use

alcohol!

Attention! Failure to carry out the basic cleaning recommendations of

the cooker hood and replacement of the filters may cause fire risks.
Therefore, we recommend oserving these instructions.
The manufacturer declines all responsibility for any damage to the
motor or any fire damage linked to inappropriate maintenance or failure
to observe the above safety recommendations.

Cooker hood

Clean the cooker hood with soapy water and a soft cloth. Then wipe
with clean water to rinse. Do not use aggressive cleaning agents such
as soda. The cooker hood paintwork will stay looking nice if you wax it
occasionally.

EN 6

Stainless steel canopy hoods

Do not use any sort of scourer. Treat with a stainless steel care product
and polish with the structure of the stainless steel.

Metal grease filters

These must be cleaned once a month (or when the filter saturation
indication system – if envisaged on the model in possession – indicates
this necessity) using non aggressive detergents, either by hand or in
the dishwasher, which must be set to a low temperature and a short
cycle. The openings must be placed downwards to let the water run
out of the filters. The cleaning agents will make the aluminium filter turn
dull, this is normal.

MAINTENANCE

Grease filters

G

Carbon filter

Removing the grease filters

Switch off the electricity! Remove the plug from the socket or switch
the electricity off at the mains. Remove the filters one by one, after
having disconnected the relative fastening elements.

Replacing the carbon filter

The carbon filter must always be used if the cooker hood is not ducted.

1. Remove the grease filters.

2. Attach the carbon filters to the motor.

3. Replace the filter grids in the extractor hood.

Note:

• Saturation of the activated charcoal will eventually occur after more
or less prolonged use, depending on the type of cooking and how
frequently the grease filter is cleaned.

• In all cases it is necessary to replace the cartridge at least every
four months.

• DO NOT wash or reuse the carbon filter. Saturated carbon is not
environmentally friendly, change the filter regularly.

EN 7

MAINTENANCE

Lighting

Please note! Disconnect the appliance from the mains by removing
the plug from the socket before the changing the light.

Changing the light bulbs

Model A4345TRVS

1. Remove the grease filters

2. Replace the lamp with a new lamp of the same type.

3. Replace the grease filters.

Lamp

Power (W)

3 E14 220-240 102 x 35 DRBB/C-3-220-240

Socket

Voltage

(V)

Dimension
(mm)

ILCOS Code

E14-35/102

Models AV760RVS and AV790RVS

• The hood is equipped with a lighting system based on LED
technology.

• The LEDs guarantee an optimum lighting, a duration up to 10 times
as long as the traditional lamps and allow to save 90% electrical
energy.

• For replacement, contact the technical service.

EN 8

INSTALLATION

General

This appliance should be connected to the power supply by a
recognized fitter who is familiar with, and works according to the
correct safety regulations. This appliance meets the European
requirements.

Important that you know:

• The minimum distance between the supporting surface for the
cooking vessels on the gashob and the lowest part of the range
hood must be not less than 65 cm. For use with an electric, ceramic
or induction hob, this distance must be at least 55 cm.

• If the cooker hood is to be fitted to an existing duct no other
appliances, such as a geyser or heater, may be connected to that
same duct.

• Consider local regulations with respect to the ventilation of gas
appliances.

• The shorter the duct, and the fewer the bends in it, the better the
cooker hood will work.

• Before you start drilling check that there are no installation cables
present.

• The connecting pipe for the cooker hood has a diameter of
150 mm. It is best also to use a flue pipe of the same diameter.

• The installation material supplied with this range hood is designed
for fixing to reinforced concrete or masonry walls. For some types
of walls you may need special plugs and screws.

EN 9

INSTALLATION

Connection

Electric connection

The appliance has been manufactured as a class II, therefore no

earth cable is necessary.

Make sure the supply voltage ratings correspond with those stated on
the appliance data plate. The connection to the mains is carried out as
follows:
BROWN = phase L
BLUE = phase N

This canopy hood has been provided with a power plug. When installing
the hood, make sure that this plug remains accessible. We recommend
installing the wall socket out of view, behind the chimney cover.

Attention:

If you want to make a fixed connection, ensure that a multi-pole switch
with a distance between contacts of 3 mm is installed in the supply
cable.

EN 10

max. 100 cm

INSTALLATION

Mounting

Drilling the Support surface and Fitting the Hood

• The hood support surface must be 229 mm above the bottom
surface of the wall units.

• Saw an opening in the surface for the cooker hood outlet.

• Fit the hood to the surface using the screws.

• Connect the exhaust-air pipe to the motor flange.

501 - 801

14

48.5

42.9

64.5

130.7

42.9

598 - 898

281

Closing element

P

• The space between the edge of the hood and the rear wall can

L

P

be closed by applying the element ‘L’ provided, using the screws
supplied for this purpose.

EN 11

APPENDICE

Disposal

Disposal of appliance and packaging

By ensuring this product is disposed of correctly, you will help prevent
potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste
handling of this product. The local authorities can provide you with the
relevant information.

The packaging of this appliance is recyclable. It could have been
made from:

• cardboard;

• polythene foil (PE);

• CFK-free polystyrene (PS-hard foam).

You need to dispose of these materials responsibly in accordance with

official regulations.

To draw attention to the fact that the segregated processing of electric
household appliances is compulsory, this appliance carries the symbol
of a crossed-out dustbin. This means that at the end of its working life,
you may not dispose of the appliance as household refuse. Instead, you
should hand it in at a special refuse collection centre run by the local
authority or at a dealer’s providing this service.

EN 12

Segregated processing of household appliances avoids any negative
effects on the environment and public health that might otherwise
occur.
It enables the recovery of the materials used in the production of this
appliance, thus realising considerable savings in terms of raw materials
and energy.

Declaration of conformity

We hereby declare that our products satisfy the applicable European
directives, orders and regulations, as well as the requirements stated in
the referenced standards.

EN 13

*726657*

726657

726657 / VER 1 / 10-07-2018
