Page 1
GEBRUIKSAANWIJZING
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE
AFZUIGKAP
HOTTE CHEMINÉE
DUNSTABZUGSHAUBE
COOKER HOOD
T4406LRVS
T4409LRVS
Page 2
Page 3
NL Handleiding NL 3 - NL 11
FR Notice d’utilisation FR 3 - FR 11
DE Anleitung DE 3 - DE 11
EN Manual EN 3 - EN 11
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip
Page 4
INHOUD
Uw schouwkap
Gebruik
Onderhoud
Installatie
Bijlage
Beschrijving 4
Inleiding 4
Bediening 5
Reinigen 6
Vetfilters verwijderen 7
Verlichting 7
Algemeen 8
Elektrische aansluiting 9
Montage van de schouwkap 10
Verpakking en toestel afvoeren 11
NL 3
Page 5
UW SCHOUWKAP
Inleiding
U heeft gekozen voor een afzuigkap van Etna.
Optimaal gebruikscomfort en een eenvoudige bediening stonden
voorop bij de ontwikkeling van dit product.
De afzuigkap doet zijn werk geruisloos en zuigt met maximale
effectiviteit af. Kookluchtjes behoren hiermee voorgoed tot het
verleden. De afzuigkap is speciaal ontworpen voor gebruik op een
centraal afzuigsysteem en is voorzien van een elektrische klep.
In deze handleiding staat beschreven op welke manier u de afzuigkap
zo optimaal mogelijk kunt benutten. U vindt informatie over de
bediening en achtergrondinformatie over de werking van het toestel.
Tevens treft u onderhoudstips aan.
De veiligheidsvoorschriften die van belang zijn tijdens de installatie
zijn opgenomen in het installatievoorschrift, dat bestemd is voor de
installateur.
Bewaar deze handleiding zorgvuldig zodat een eventuele volgende
gebruiker er ook zijn voordeel mee kan doen.
NL 4
Lees voor gebruik eerst de separate
veiligheidsinstructies.
Page 6
GEBRUIK
B
C
A

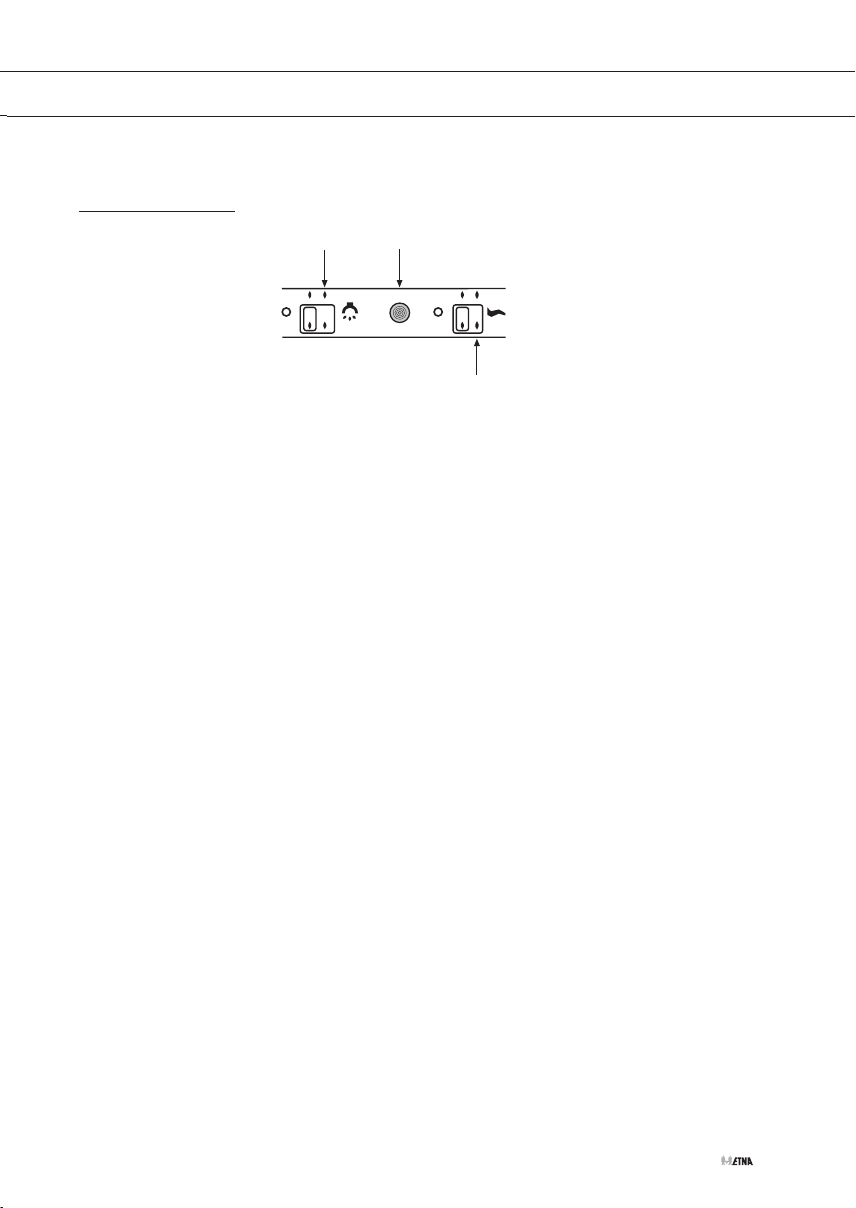

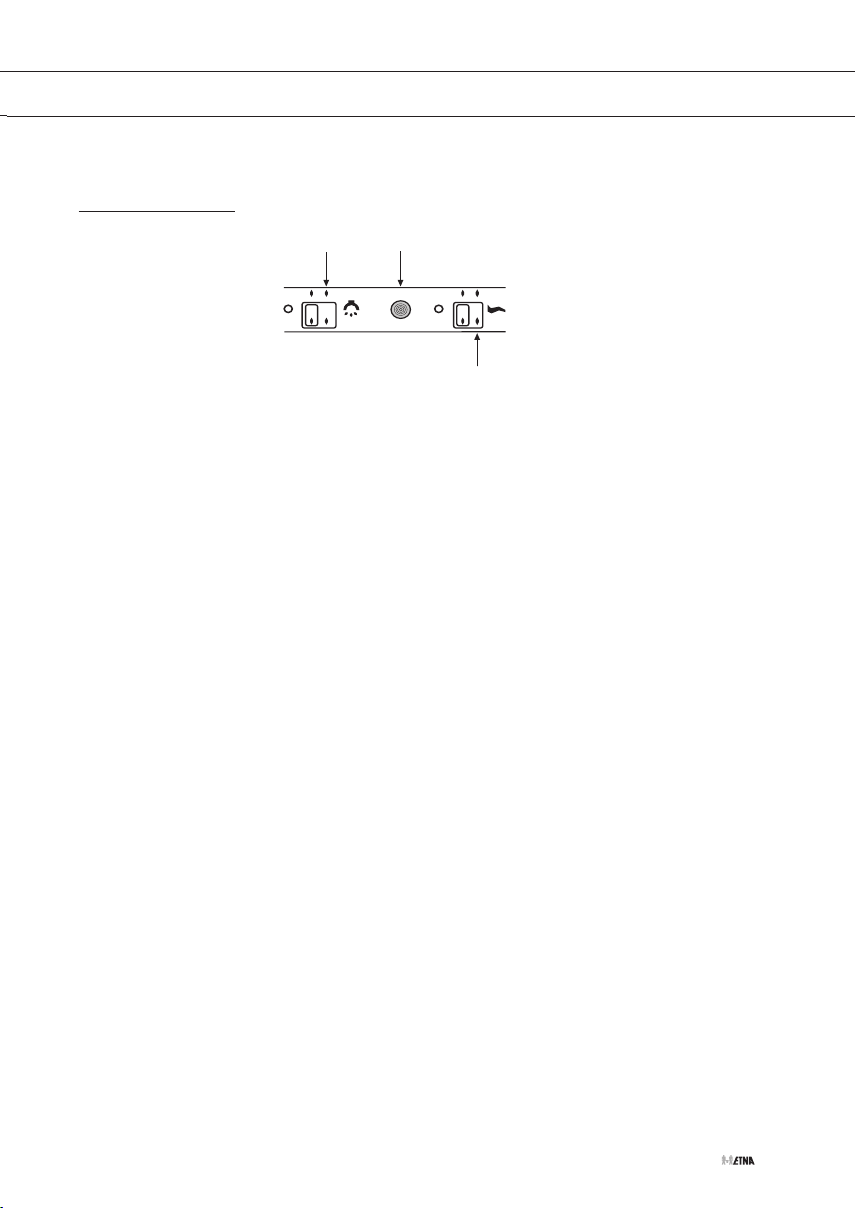

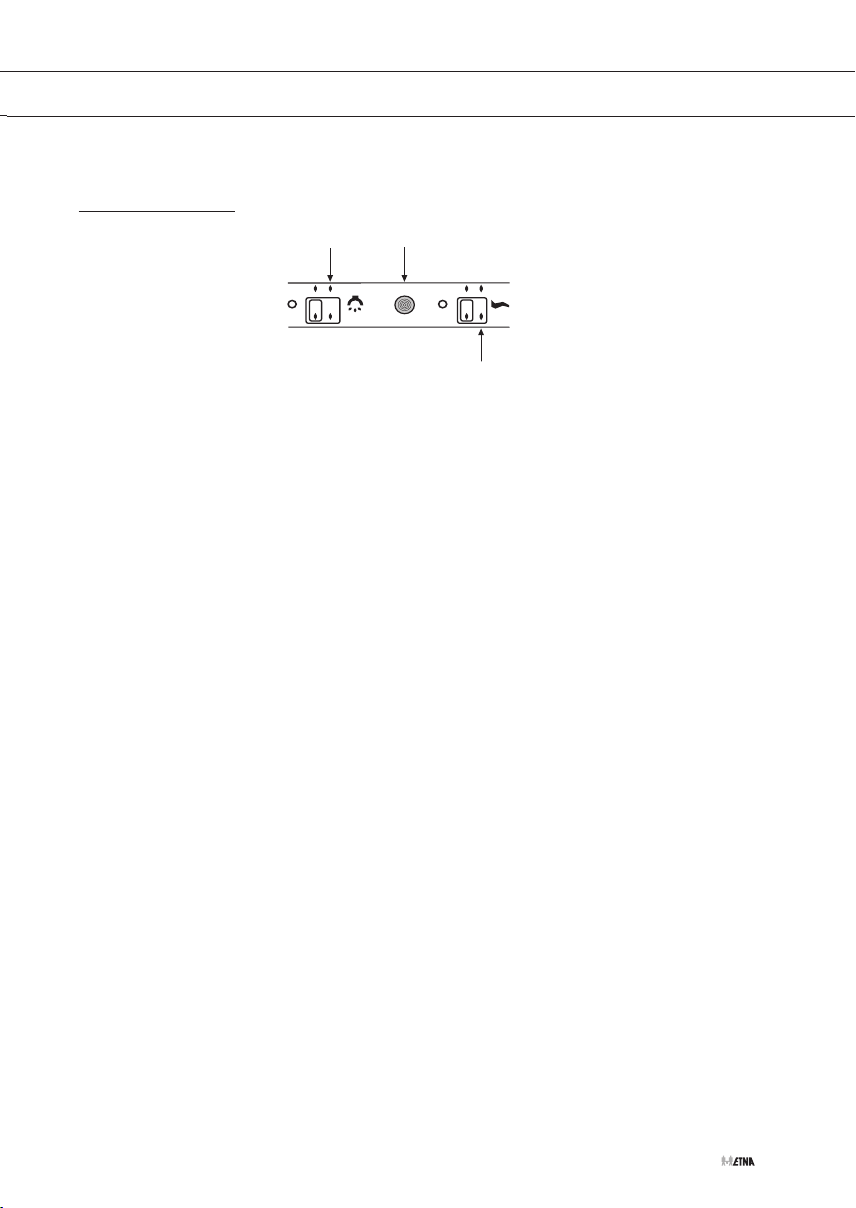

Bediening
In- en uitschakelen
Schuif de klepregelaar op stand A
De elektrische klep wordt geopend.
Wacht na het inschakelen minimaal 10 seconden voordat u de kap
weer uitschakelt.
Het controlelampje C gaat branden.
Schuif de snelheidsregelaar op stand 0.
De elektrische klep wordt gesloten.
Wacht na het uitschakelen minimaal 10 seconden voordat u de kap
weer inschakelt.
Verlichting in- en uitschakelen
Schuif de verlichtingsregelaar naar stand B
De verlichting gaat branden.
Schuif de verlichtingsregelaar naar stand 0.
De verlichting gaat uit.
NL 5
Page 7
ONDERHOUD
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de kap of schade ten
gevolge van brand die het gevolg zijn van ondeskundig onderhoud of
niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
NL 6
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
Page 8
ONDERHOUD
Vetfilters
Verlichting

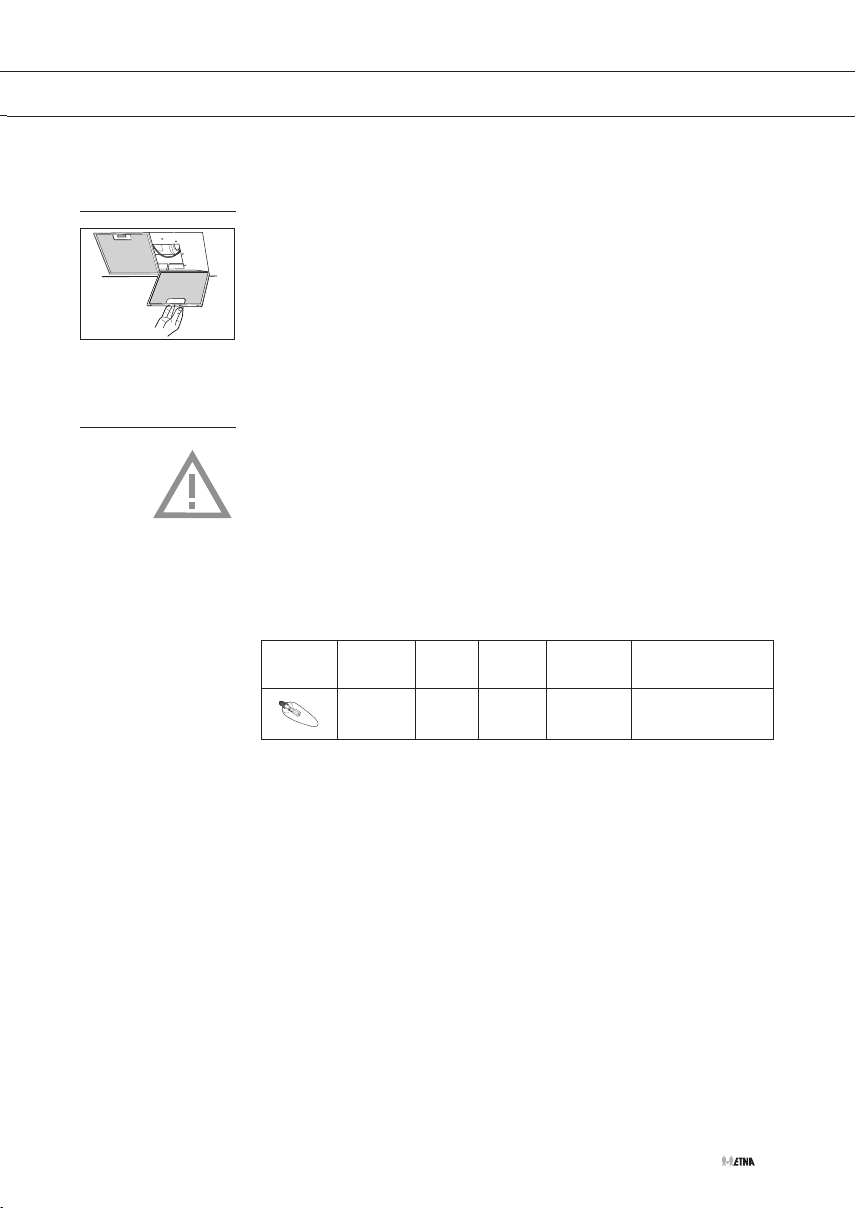

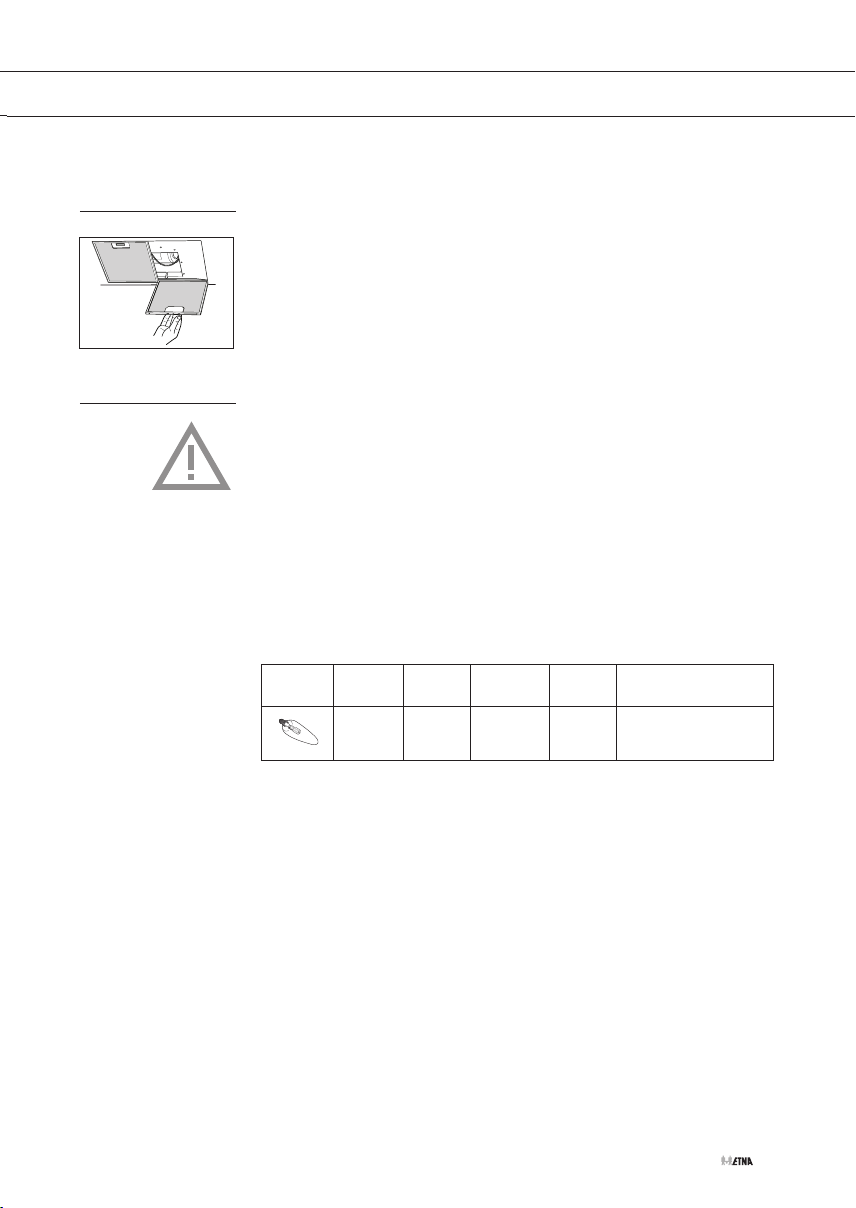

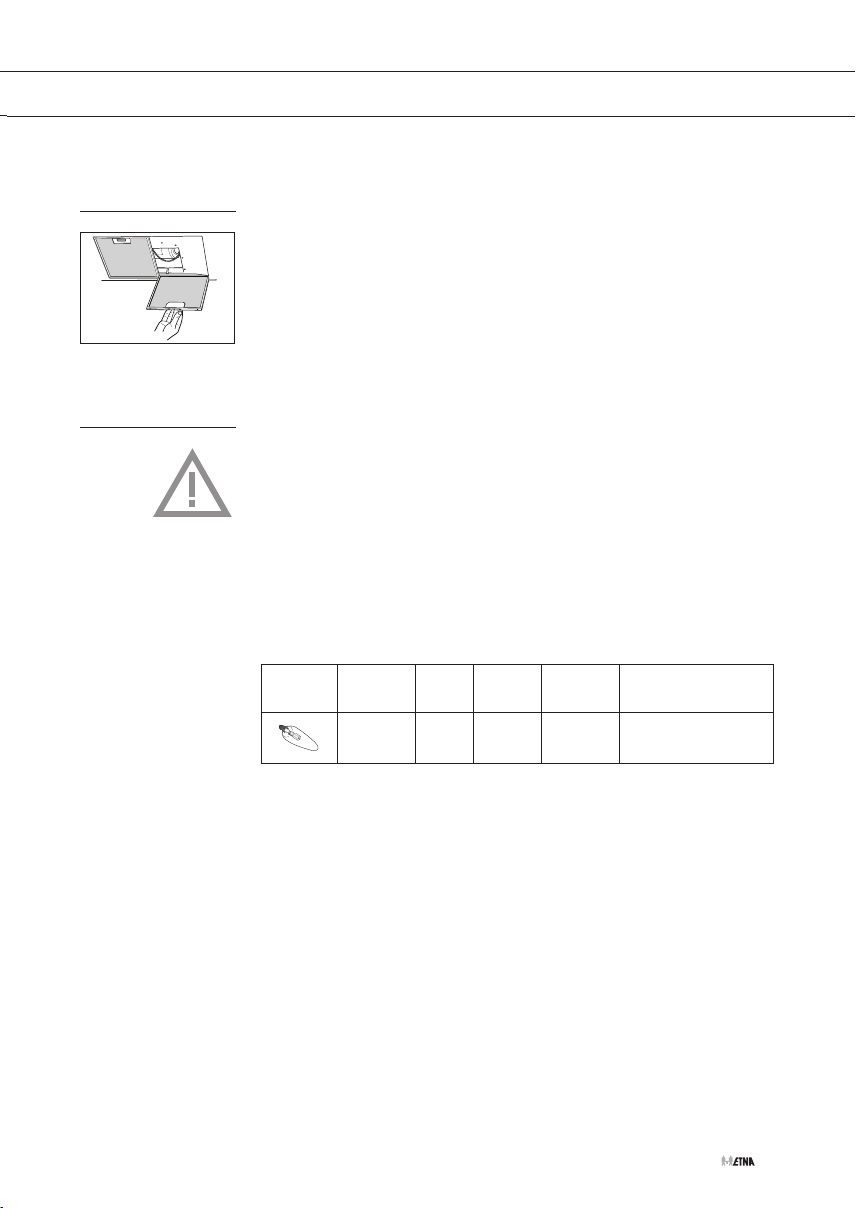

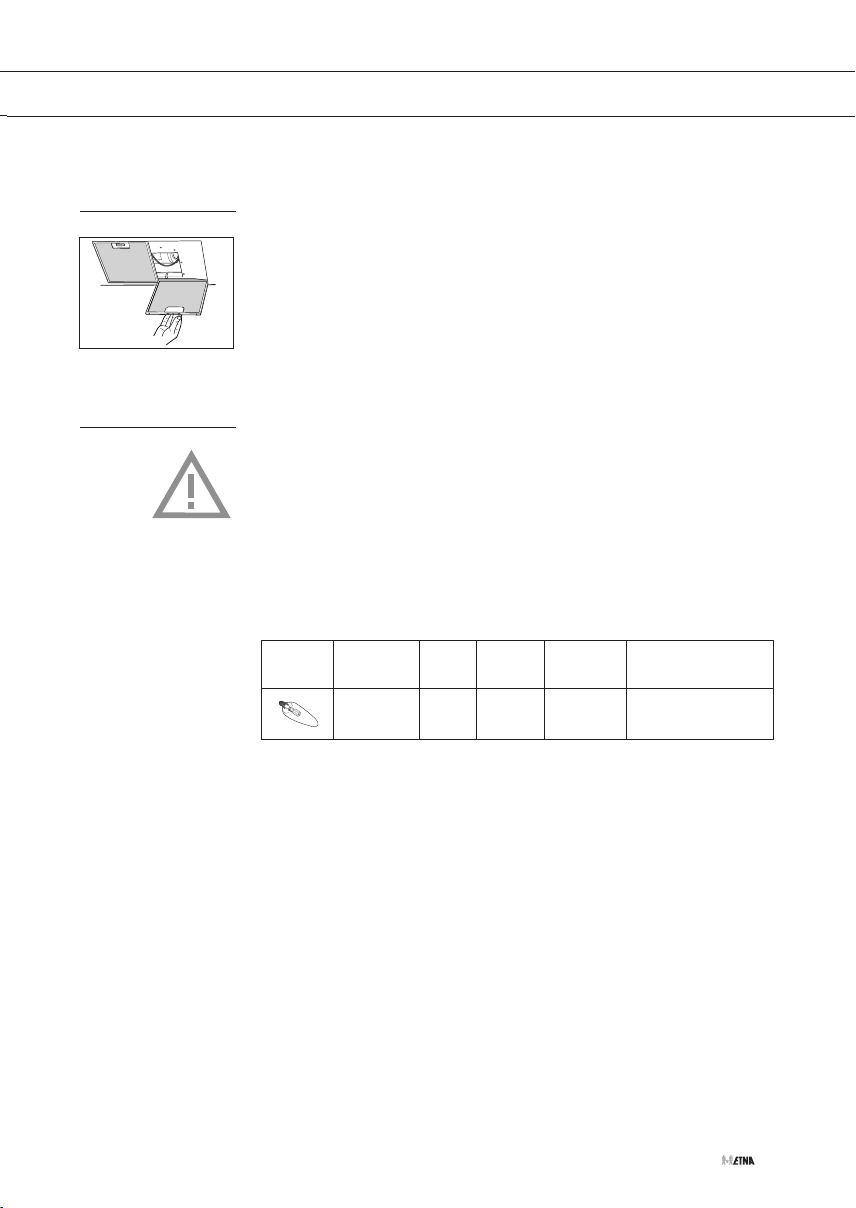

Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stop contact of zet
de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en
kantel het naar voren omlaag.
Let op!
Maak het toestel spanningsloos door de stekker uit het stopcontact te
verwijderen voordat het lampje vervangen wordt.
Lampen vervangen
• Verwijder de vetfilters.
• Vervang de lamp door een nieuwe lamp van hetzelfde type.
• Plaats de vetfilters terug.
Lamp
Vermogen
(W)
3 E14 220-240 102 x 35 DRBB/C-3-220-240
Fitting
Voltage
(V)
Afmeting
(mm)
ILCOS Code
E14-35/102
NL 7
Page 9
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• De afvoer mag uitsluitend op een CMV kanaal worden aangesloten.
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
NL 8
• De aansluitpijp van de schouwkap heeft een diameter van 125 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.
Page 10
INSTALLATIE
Aansluiting

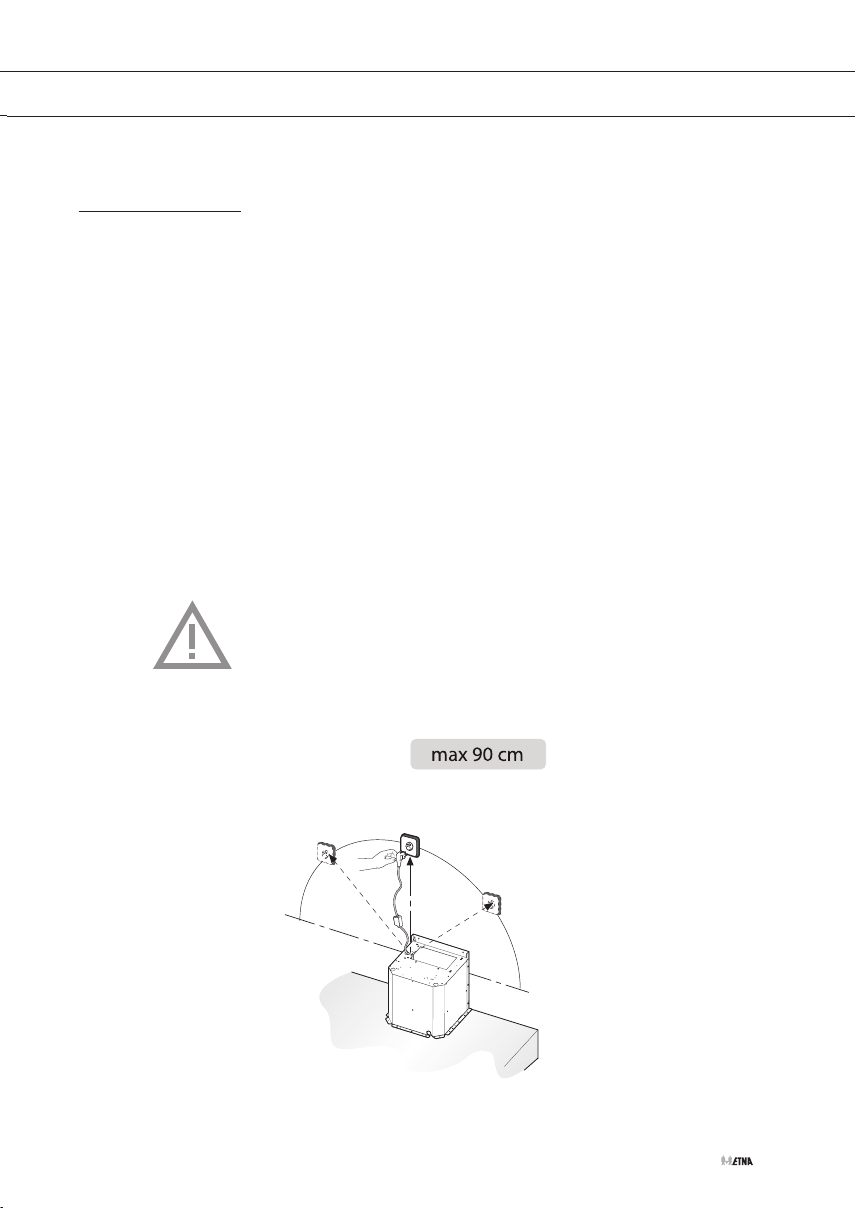

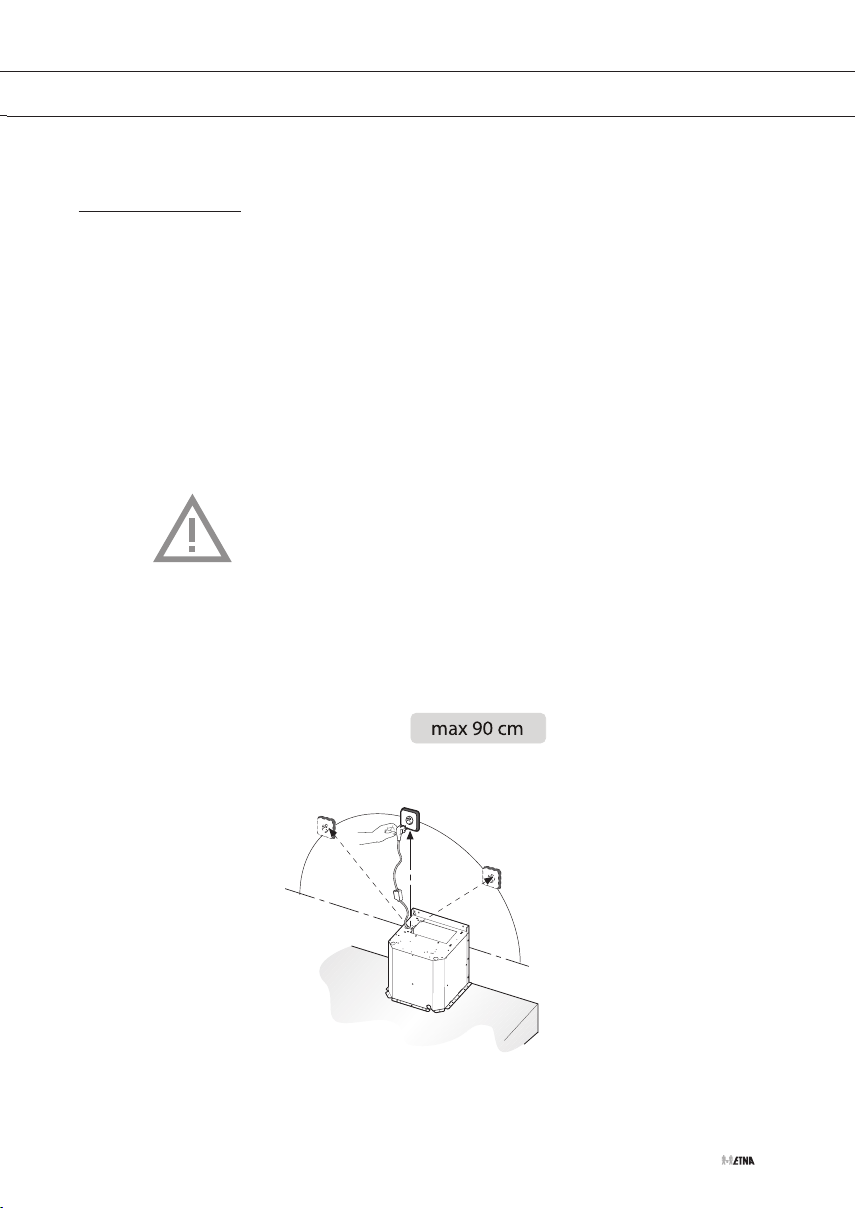

Elektrische aansluiting
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nulleiding
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
NL 9
Page 11
INSTALLATIE
B
C

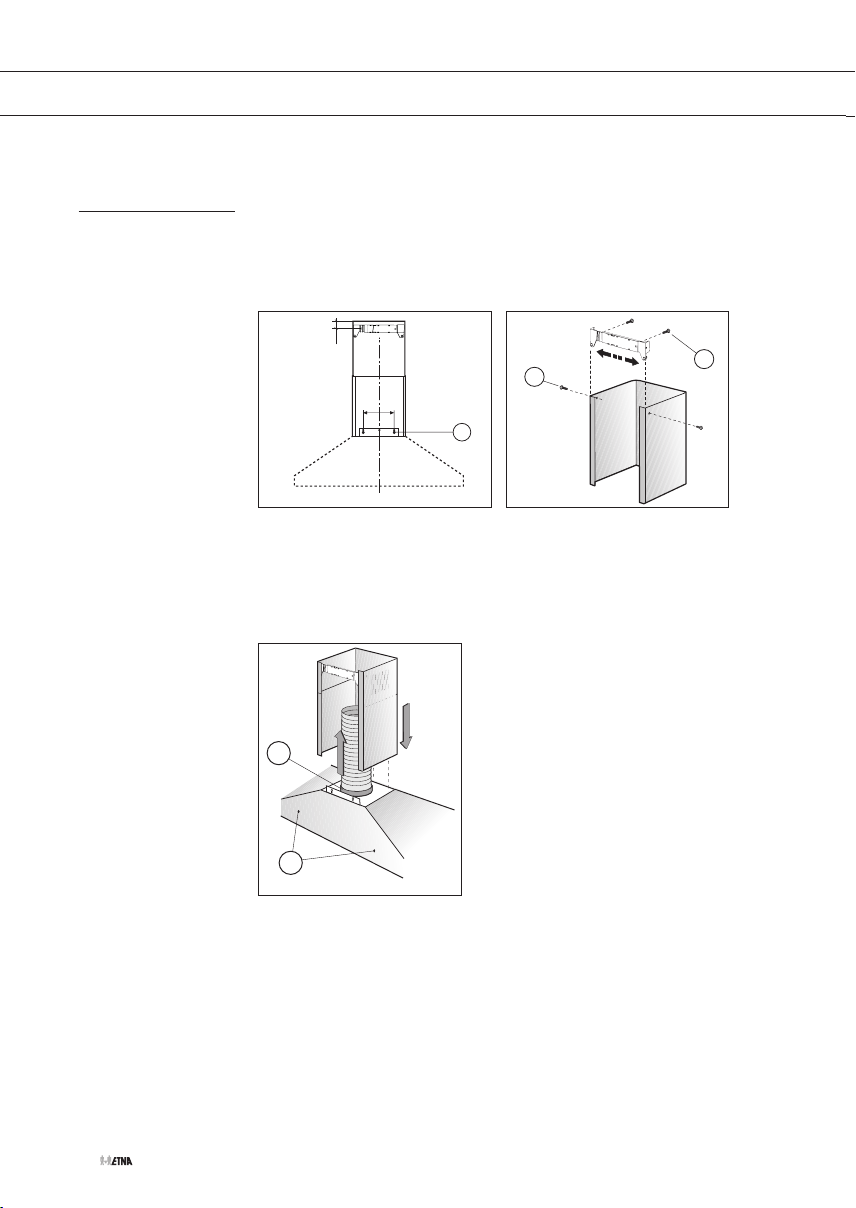

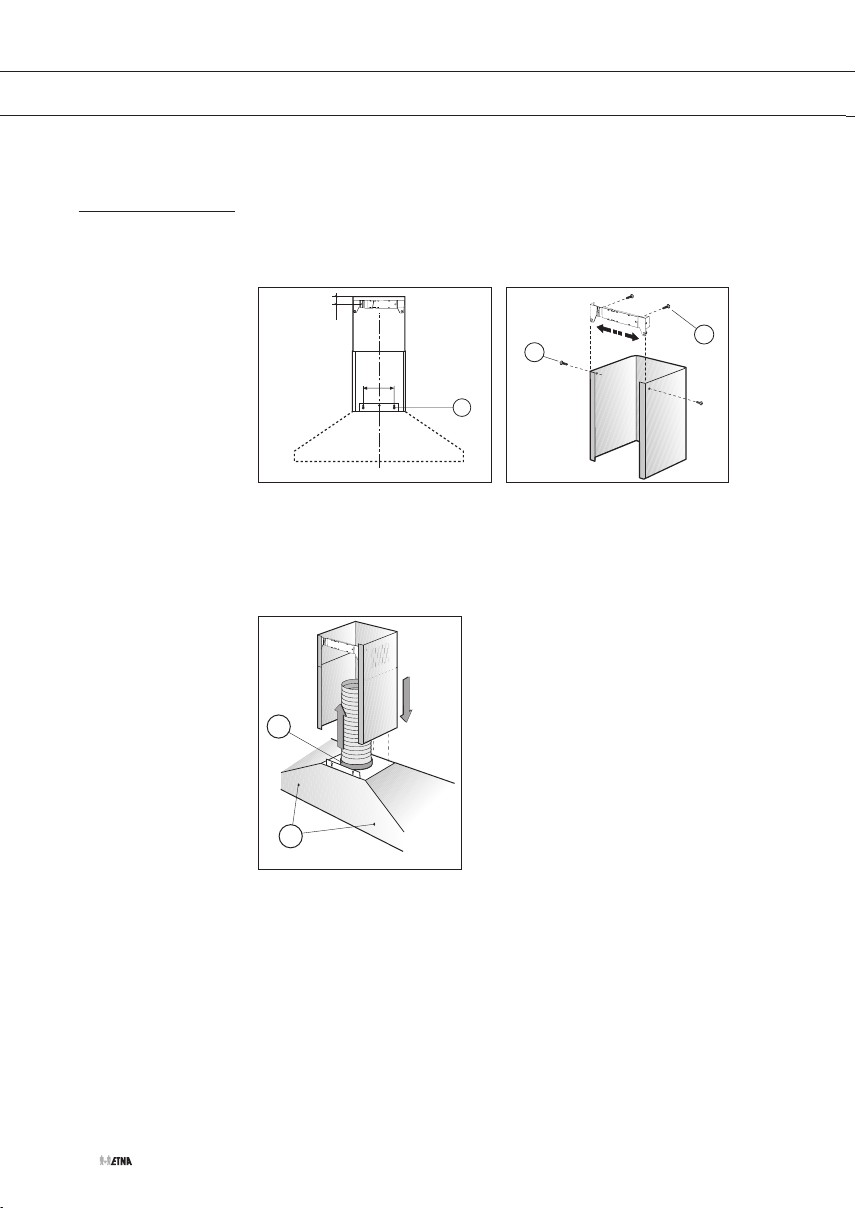

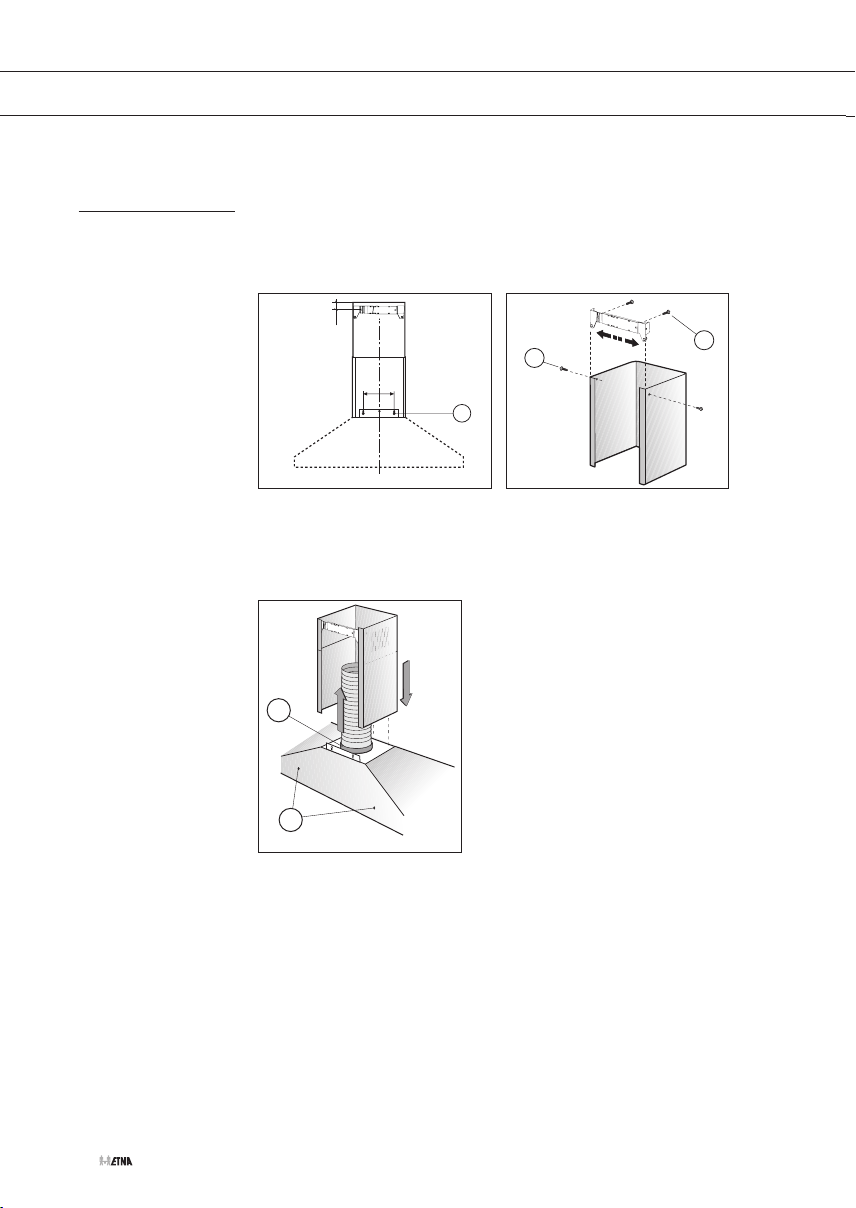

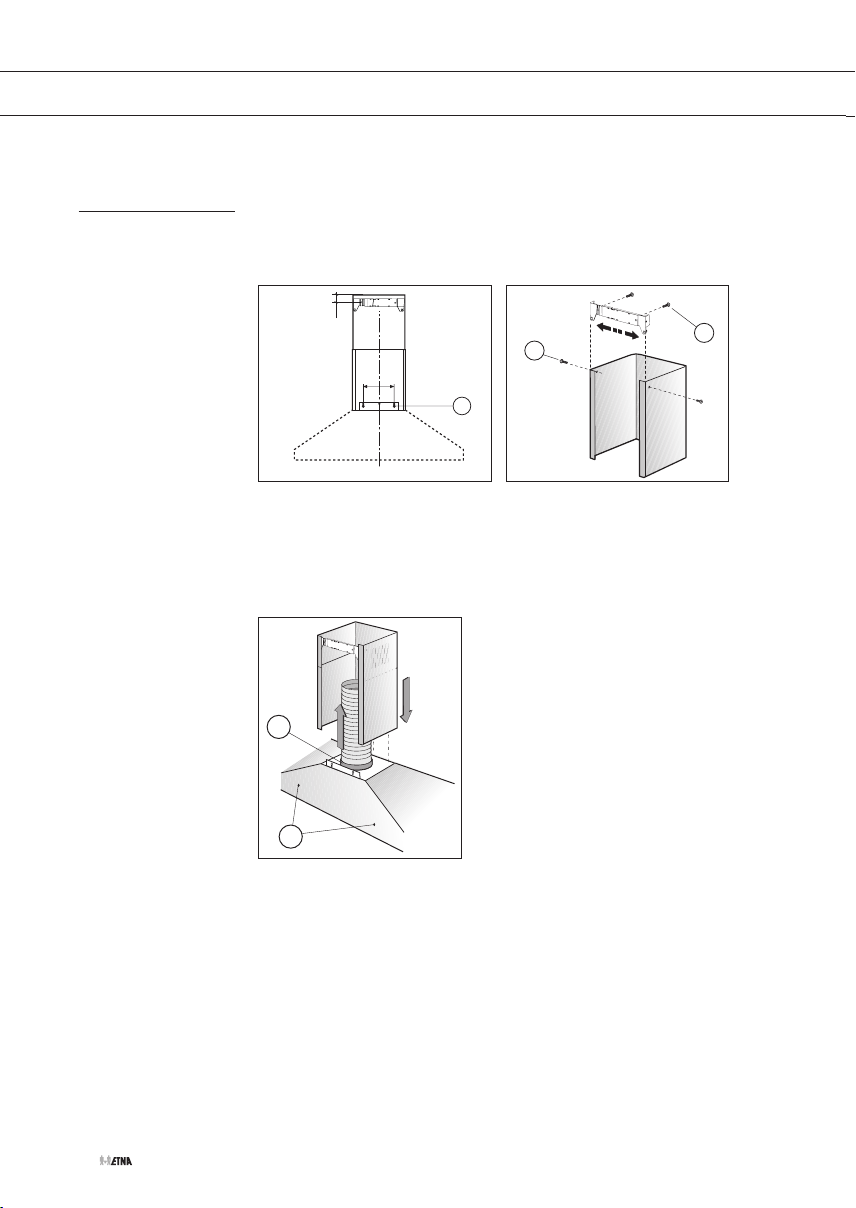

Montage
• Schroef de kap op de muur met behulp van de pluggen en de
schroeven (A). Zie maatvoering.
20
==
A
• Stel eerst de breedte van de beugels in op de breedte van de
bovenste koker. Schroef vervolgens de beugel op de muur met de
pluggen en schroeven (B). Let op de afstand tussen de beugel en
het plafond (zie maatvoering).
NL 10
D
E
• Plaats de afvoerbuis op de flens (D) en vervolgens op de aansluiting
van het afvoerrooster.
• Steek de stekker in de wandcontactdoos.
• Plaats de bovenste koker in de onderste koker.
• Klap de bovenste koker om de beugel en schroef deze vast met de
schroeven (C).
• Fixeer de afzuigkap hierna door de schroeven (E) te plaatsen.
Page 12
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.

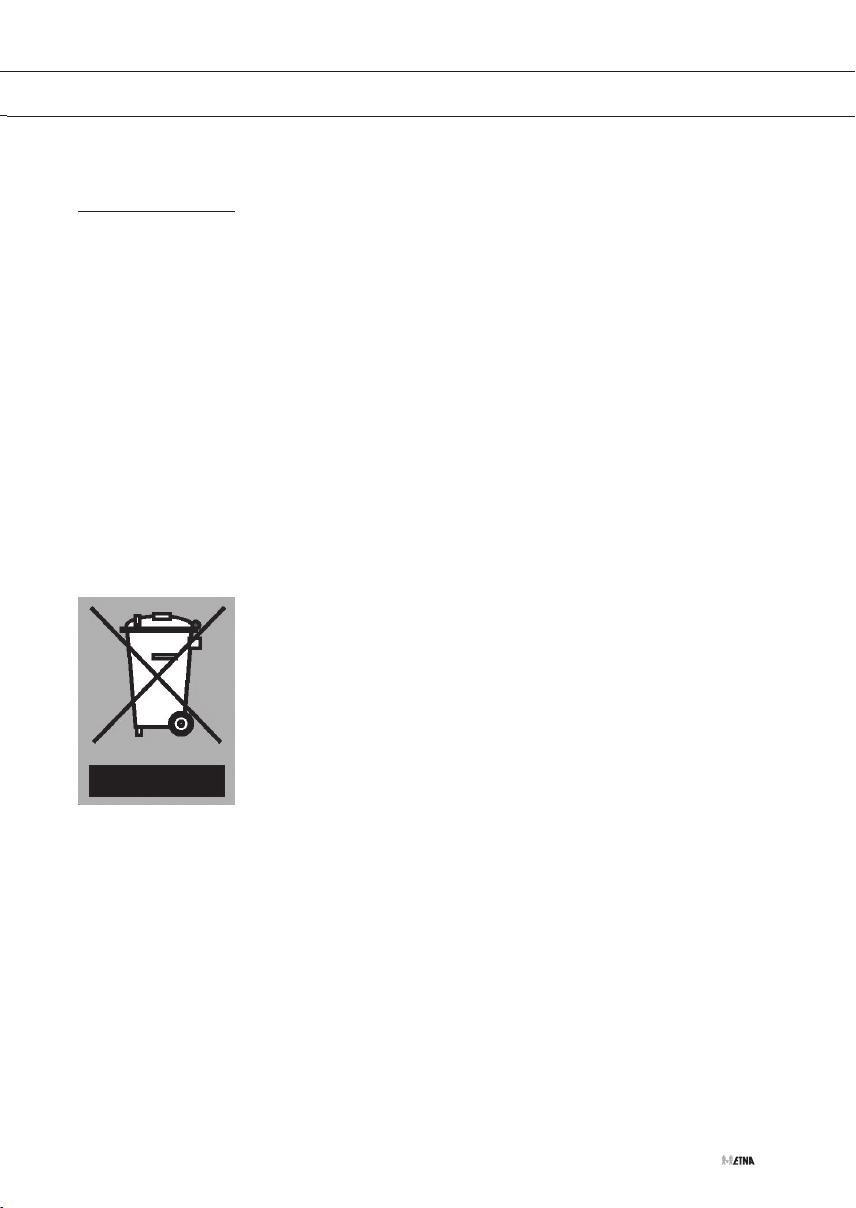

Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, terug gewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
NL 11
Page 13
NL 12
Page 14
CONTENU
Votre hotte cheminée
Utilisation
Entretien
Installation
Annexe
Description 4
Introduction 4
Commande 5
Nettoyage 6
Elimination des filtres 7
Éclairage 7
Généralités 8
Connexion électrique 9
Montage de la hotte cheminée 10
Mise au rebut de l’appareil et de l’emballage 11
FR 3
Page 15
VOTRE HOTTE CHEMINÉE
Introduction
Vous avez choisi une hotte Etna.
Les éléments qui sont à la base de la création de ce produit sont le
confort d’utilisation optimal et la commande aisée.
La hotte effectue son travail sans faire de bruit et assure un rendement
d’aspiration optimal, détruisant ainsi toutes les odeurs de cuisine
incommodes. La hotte a été spécialement conçue pour une utilisation
dans un système d’extraction central et est munie d’un volet électrique.
Ce manuel vous indique comment utiliser au mieux votre hotte
aspirante. Vous trouverez ci-après des informations sur la commande
de l’appareil et des informations de base sur son fonctionnement. Nous
vous communiquons également quelques conseils d’entretien.
Les prescriptions de sécurité indispensables lors de l’installation
sont incluses dans les instructions d’installation qui sont fournies
séparément et destinées à l’installateur.
Conservez bien ce manuel, il pourra servir à tout autre utilisateur
éventuel de l’appareil.
FR 4
Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !
Page 16
UTILISATION
B
C
A

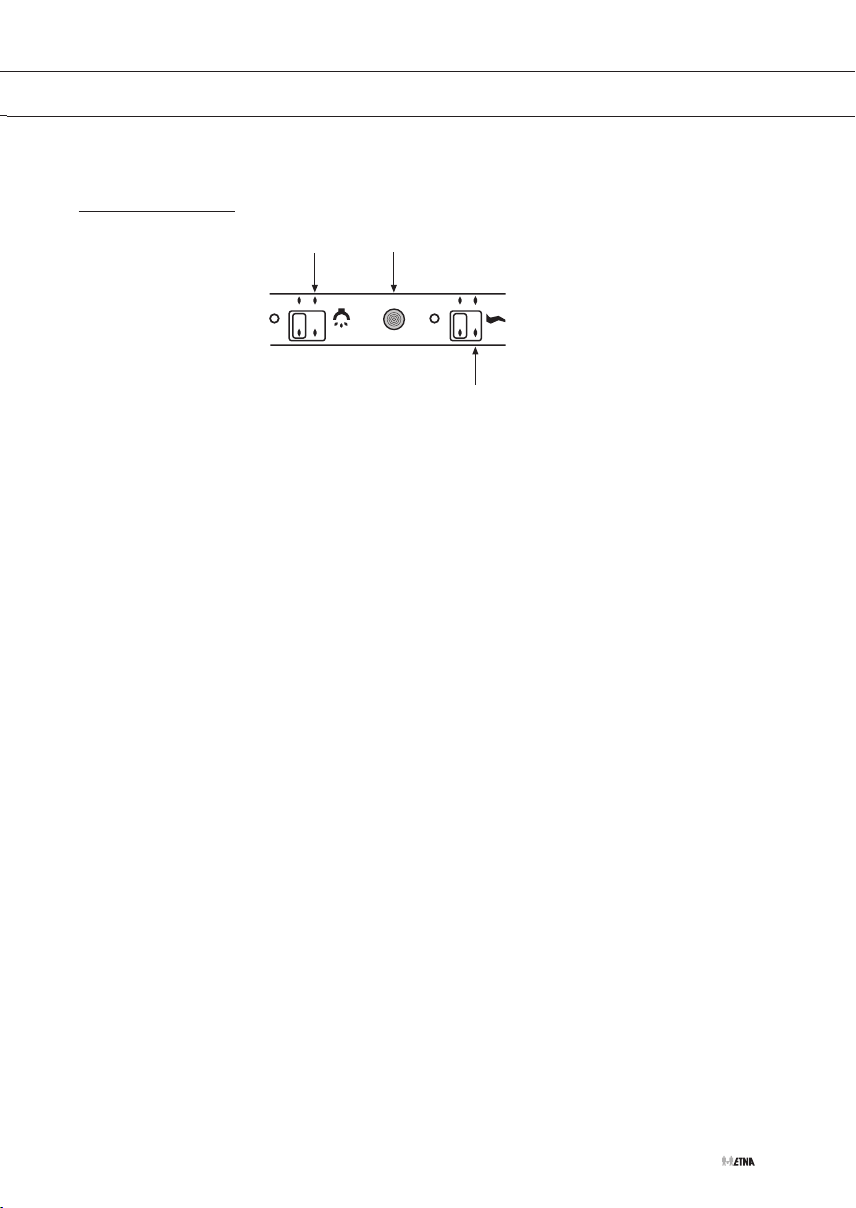

Commande
Activation et désactivation
Faites glisser le régulateur volet en position A.
Le volet électrique va s’ouvrir.
Après l’allumage, veuillez attendre au moins 10 secondes avant
d’éteindre à nouveau la hotte.
Signal lumineux C s’allume.
Faites glisser le régulateur de vitesse en position 0.
Le volet électrique va se fermer.
Après l’extinction, veuillez attendre au moins 10 secondes avant
d’allumer à nouveau la hotte.
Activation et désactivation de l’éclairage
Faites glisser le régulateur d’éclairage en position B.
L’éclairage s’allume.
Faites glisser le régulateur d’éclairage en position 0.
L’éclairage s’éteint.
FR 5
Page 17
ENTRETIEN
Nettoyage
Attention! Avant toute opération de nettoyage ou d’entretien,
débrancher la hotte du circuit électrique en enlevant la prise ou en
coupant l’interrupteur général de l’habitation.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au
moins à la même fréquence que pour l’entretien des filtres à graisse).
Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser
d’alcool!
Attention! Il y a risque d’incendie si vous ne respectez pas les
instructions concernant le nettoyage de l’appareil et le remplacement
ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée
dans le cas d’un endommagement du hotte ou d’incendie liés à
un entretien négligé ou au non respect des consignes de sécurité
précédemment mentionnées.
Hotte
Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette
douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien
abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour
qu’elle conserve sa beauté.
FR 6
Hottes à cheminée en acier inoxydable
Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des
produits abrasifs. Frotter la cheminée en acier inoxydable avec un
nettoyant pour acier inoxydable.
Filtres métalliques
Le filtre doit être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – si prévu sur le modèle possédé
– indique cette nécessité) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez
les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les produits d’entretien donnent
aux filtres en aluminium une couleur terne. Cela est tout à fait normal.
Page 18
ENTRETIEN
Filtres
Éclairage
Elimination des filtres
Coupt ! Débrancher la fiche de prise de courant ou mettre
le disjoncteur en position d’interruption du courant. Inclinez
le panneau vers le bas. Appuyez sur la fermeture du filtre à
graisse et inclinez le filtre à graisse vers l’avant pour l’ôter.
Attention ! Débranchez l’appareil du secteur en retirant la fiche de la
prise de courant avant de remplacer l’ampoule.
Changement d’ampoules
• Dépose des filtres à graisse.
• Remplacer l’ampoule par une nouvelle de même puissance.
• Remplacez les filtres à graisse.
Ampoule
Absorption
(W)
3 E14 220-240 102 x 35 DRBB/C-3-220-240
Culot
Voltage
(V)
Dimension
(mm)
Code ILCOS
E14-35/102
FR 7
Page 19
INSTALLATION
Généralités
Le raccordement électrique de cet appareil doit être effectué par un
installateur agréé, qui connaît et applique les normes de sécurité en
vigueur. Cet appareil est conformément aux directives Européens.
Important:
• La distance entre le point le plus bas de la hotte aspirante et la
plaque de cuisson doit être d’au moins 65 cm. Sur les taques de
cuisson électriques, céramique ou à induction, cette distance doit
être d’au moins 55 cm.
• L’évacuation peut uniquement être reliée à un conduit en
ventilation centrale méchanique.
• Ne pas oublier les règlements locaux en vigueur concernant
l’aération des appareils à gaz.
• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.
FR 8
• Avant de commencer à percer, assurez vous qu’il ne passe pas
de conduites à l’endroit choisi.
• Le tuyau de connexion a un diamètre de 125 mm.
Il est conseillé d’utiliser aussi ces diamètres pour le tube
de connexion.
• Le matériel d’installation livré avec la hotte en question, est
approprié pour des murs en béton renforcé et en briques.
Certains types de murs demanderont des chevilles et des vis
spéciales.
Page 20
INSTALLATION
Connexion
Connexion électrique
L’appareil est construit en classe II, pour cela aucun cable ne doit
être connecté avec la prise terre.
Il faut s’assurer que la tension du réseau correspond à la valeur indiquée
à la plaque signalétique de la hotte. La connection avec le réseau
électrique doit être éxécutée comme suit:
BRUN = Phase L
BLEU = Phase N

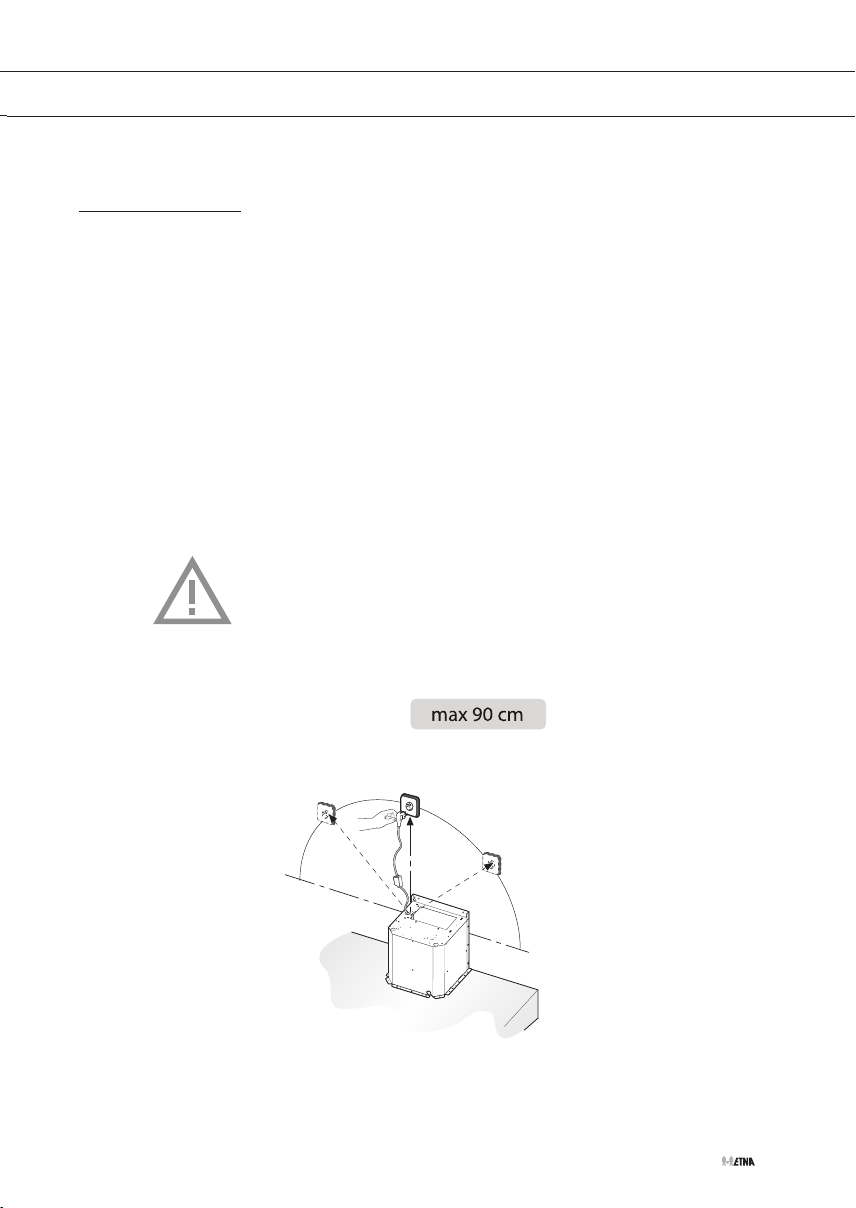

Cette hotte aspirante est équipée d’une fiche de raccordement. Installez
la hotte de manière à ce que la prise soit accessible.

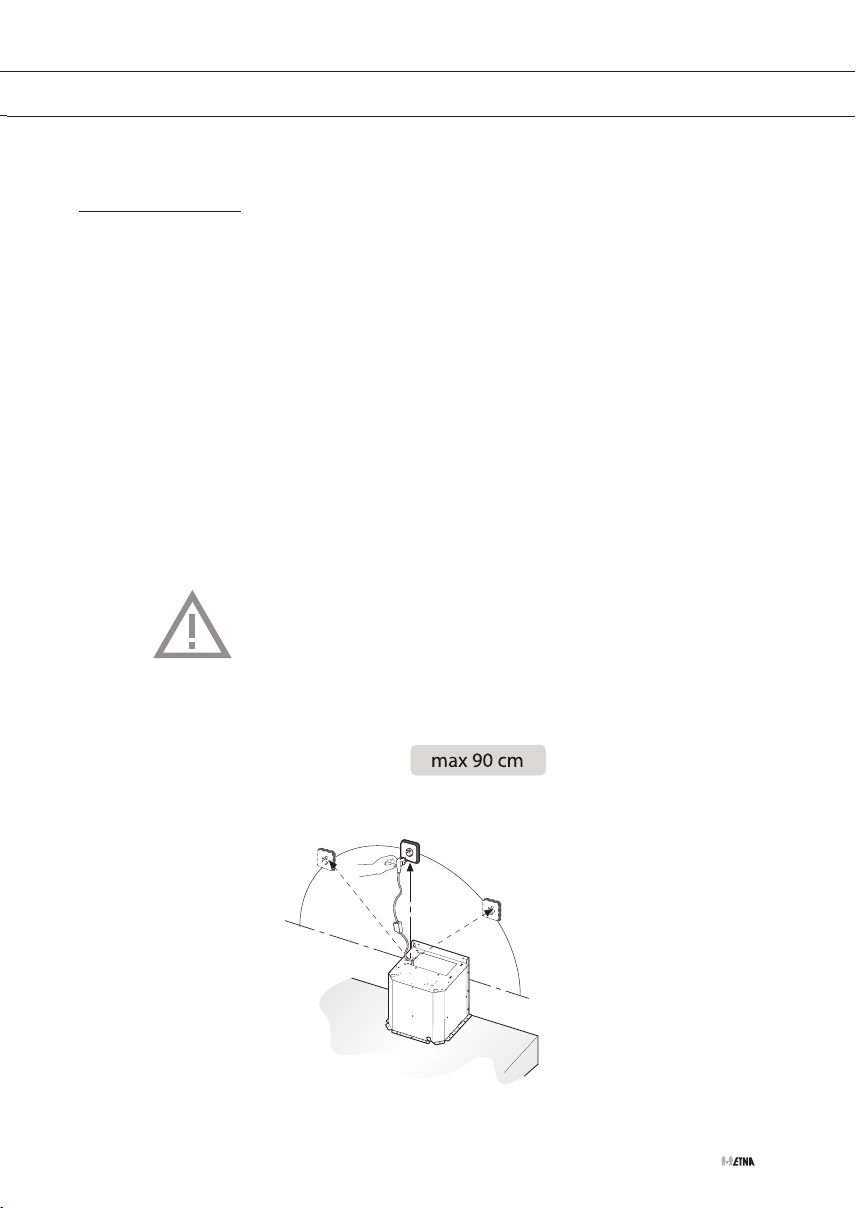

Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.
Attention:
Pour le branchement fixe, veillez à ce que le câble d’alimentation soit
muni d’un interrupteur omnipolaire avec une distance de contact d’au
moins 3 mm.
FR 9
Page 21
INSTALLATION
B
C
Montage
• Vissez la hotte au mur à l’aide des chevilles et des vis (A).
Reportez-vous aux dimensions.
20
==
A
• Commencez par déterminer la largeur des étriers selon la largeur
de la gaine supérieure. Vissez ensuite l’étrier au mur à l’aide des
chevilles et des vis (B). Faites attention à la distance entre l’étrier et
le plafond (reportez-vous aux dimensions).
FR 10
D
E
• Placez le tuyau d’évacuation sur le flasque (D) et ensuite sur le
raccord de la grille d’évacuation.
• Insérez la fiche dans la prise murale.
• Placez la gaine supérieure dans la gaine inférieure.
• Rabattez la gaine supérieure sur l’étrier et fixez celui-ci à l’aide des
vis (C).
• Fixez ensuite la hotte en plaçant les vis (E).
Page 22
ANNEXE
Mise au rebut
Mise au rebut de l’appareil et de l’emballage
Des matériaux solides ont été utilisés pour fabriquer cet appareil.
Evacuez ces matériaux correctement et conformément aux dispositions
administratives. Les autorités de votre pays pourront vous fournir des
informations à ce sujet.
L’emballage de l’appareil est recyclable. Pour l’emballage, il peut être
fait usage :
• de carton ;
• de film polyéthylène (PE) ;
• de polystyrène exempt de CFC (mousse dure PS).
Ces matériaux doivent être mis au rebut de manière responsable
et conforme aux dispositions gouvernementales.
Pour rappeler l’obligation de traiter séparément les appareils électroménagers, a été apposé sur le produit un symbole représentant un
conteneur à ordures barré d’une croix. Cela signifie qu’à l’issue de
sa durée de vie, l’appareil ne peut être mis au rebut avec les déchets
ménagers classiques. L’appareil doit être déposé dans un centre de
collecte sélective de déchets prévu par l’administration communale
ou dans un point de vente fournissant ce service.
Le traitement séparé d’un appareil électroménager permet d’éviter,
pour l’environne ment et la santé, les retombées négatives qui
pourraient découler d’un traitement incorrect et permet de récupérer
les matériaux qui le composent dans le but d’une économie
importante en termes d’énergie et de ressources.
FR 11
Page 23
FR 12
Page 24
INHALT
IhrIhre Haube
Gebrauch
Pflege
Installation
Anlagen
Beschreibung 4
Einleitung 4
Bedienung 5
Reinigen 6
Fettfilter entfernen 7
Beleuchtung 7
Allgemein 8
Elektroanschluss 9
Montage der Haube 10
Entsorgung Gerät und Verpackung 11
DE 3
Page 25
IHRE HAUBE
Einleitung
Sie haben eine Dunstabzugshaube von Etna gewählt.
Optimaler Benutzungskomfort und einfache Bedienung hatten bei der
Entwicklung dieses Produktes Priorität.
Die Dunstabzugshaube funktioniert geräuschlos, mit maximaler
Absaugleistung. Schluss also mit lästigen Küchendünsten. Die
Dunstabzugshaube ist speziell zur Verwendung in einem zentralen
Abzugssystem konzipiert und ist mit einer elektrischen Klappe
ausgestattet.
In dieser Anleitung steht, wie Sie dieses Induktionskochfeld so optimal
wie möglich benutzen können. Sie finden hier alles über die Bedienung
und Hintergrundinformationen über den Betrieb des Gerätes. Ferner
finden Sie hier Pflegetips.
Die zur Installation des Gerätes wichtigen Sicherheitsvorschriften
stehen in einer gesonderten Installationsanweisung, die für den
Installateur bestimmt ist.
Heben Sie diese Anleitung sorgfältig auf. Auch für einen Nachbenutzer
des Gerätes kann sie von Nutzen sein.
DE 4
Bitte lesen Sie die gesonderten
Sicherheitsvorschriften bevor Sie das Gerät in
Betrieb nehmen!
Page 26
GEBRAUCH
B
C
A
Bedienung
Haube ein- und ausschalten
Schieben Sie den Klappe regler zur Stufe A
Die elektrische Klappe öffnet sich.
Warten Sie nach dem Einschalten mindestens 10 Sekunden, bevor Sie
das Kochfeld wieder ausschalten.
Die Kontrolleuchte C brennt.
Schieben Sie den Klappe regler zur Stufe 0.
Die elektrische Klappe schließt sich.
Warten Sie nach dem Ausschalten mindestens 10 Sekunden, bevor Sie
das Kochfeld wieder einschalten.
Beleuchtung ein- und ausschalten
Schieben Sie den Geschwindigkeitsregler zur Stufe B.
Die Beleuchtung wird eingeschaltet.
Schieben Sie den Geschwindigkeitsregler zur Stufe 0.
Die Beleuchtung wird ausgeschaltet.
DE 5
Page 27
PFLEGE
Reinigen
Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube
durch Ziehen des Netzsteckers oder Ausschalten der Sicherung
stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als
auch außen häufig gereinigt werden (etwa in denselben Intervallen,
wie die Wartung der Fettfilter). Keine Produkte verwenden, die
Scheuermittel enthalten. Keinen alkohol verwenden!
Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des
Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum
Brand führen. Diese Anweisungen sind unbedingt zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Haube oder Brandschäden, die auf eine unsachgemäße Wartung
oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften
zurückzuführen sind.
Dunstabzugshaube
Die Dunstabzugshaube können Sie mit Seifenlauge und einem
weichen Tuch reinigen, danach mit klarem Wasser nachspülen.
Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack
der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs
einreiben.
DE 6
Rostfreie Hauben
Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln
behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung
des Edelstahls putzen.
Fettfilter
Dieser muss einmal monatlich gewaschen werden (oder wenn das
Sättigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell
vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel
von Hand, oder in der Spülmaschine bei niedriger Temperatur
und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den
Öffnungen nach unten in den Geschirrspüler, so dass das Wasser
herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel
stumpf, das ist normal.
Page 28
PFLEGE
Fettfilter
Beleuchtung
Fettfilter entfernen
Netzspannung ausschalten! Den Stecker aus der Wandsteckdose
ziehen oder den Schalter im Sicherungskasten auf Null stellen. Das
Fettfilter nach vorne ziehen und dann von vorne nach unten kippen.
Achtung! Trennen Sie das Gerät vom Stromnetz, indem Sie den
Stecker aus der Steckdose ziehen, bevor Sie das Lämpchen
austauschen.
Lampen auswechseln
• Entfernen Sie die Fettfilter
• Tauschen Sie die Lampe durch eine neue Lampe von derselben
Modell aus.
• Tauschen Sie die Fettfilter aus.
Lampe
Leistung
(W)
3 E14 220-240 102 x 35 DRBB/C-3-220-240
Fassung
Spannung
(V)
Maße
(mm)
ILCOS-Code
E14-35/102
DE 7
Page 29
INSTALLATION
Allgemein
Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen
anerkannten Installateur geschehen, der die Sicherheitsvorschriften
gut kennt und anwendet. Dieses Gerät entspricht den europäischen
Vorschriften.
Wichtig zu wissen:
• Der Abstand zwischen dem niedrigsten Punkt der
Dunstabzugshaube und einem Gaskochfeld muss mindestens
65 cm betragen. Bei einer elektrischen Kochplatte, einer
Induktionskochplatte oder einem Keramikfeld muss dieser
Abstand mindestens 55 cm sein.
• Die Abluftführung darf nur an einen zentralen mechanischen
Abzugskanal angeschlossen werden.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von
Gasgeräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so
besser ist die Wirkung der Dunstabzugshaube.
DE 8
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer
keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser
von 125 mm. Es empfiehlt sich, das Abluftrohr auch mit diesem
Durchmesser auszuführen.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist
für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypen
sind spezielle Dübel und Schrauben erforderlich.
Page 30
INSTALLATION
Anschluss
Elektroanschluss
Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der
Leitungen geerdet werden.
Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem
auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an
das Stromnetz ist folgendermassen durchzuführen:
BRAUN = Phase L
BLAU = Phase N
Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren
Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.
Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.
Achtung:
Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte
dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem
Kontaktabstand von mindestens
3 mm angebracht wird.
DE 9
Page 31
INSTALLATION
B
C
Montage
• Schrauben Sie die Haube mit den Dübeln und Schrauben an der
Wand fest (A). Beachten Sie die angegebenen Maße.
20
==
A
• Stellen Sie zuerst die Breite der Bügel auf die Breite des oberen
Rohrs ein. Schrauben Sie anschließend den Bügel mit den Dübeln
und Schrauben an der Wand fest (B). Beachten Sie den Abstand
zwischen Bügel und Decke (siehe Maßangaben).
DE 10
D
E
• Setzen Sie das Abluftrohr in das Ansatzstück (D) und anschließend
in den Anschluss am Luftaustrittgitter ein.
• Stecken Sie den Stecker in die Steckdose.
• Platzieren Sie das obere Haubenrohr im unteren.
• Klappen Sie das obere Haubenrohr um den Bügel und schrauben
sie es fest (C).
• Befestigen Sie dann die Dampfabzugshaube durch Anbringen der
Schrauben (E).
Page 32
ANLAGEN
Entsorgung
Entsorgung Gerät und Verpackung
Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe
verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß
und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten
hierzu Informationen bei den zuständigen behörden.
Die Verpackung des Gerätes ist wiederverwendbar.
Verwendet können sein:
• Pappe;
• Polyethylenfolie (PE);
• CFK-freies Polystyrol (PS-Hartschaum).
Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen
Vorschriften zu entsorgen.
Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte
getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die
durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende
seiner Nutzzeit das Produkt nicht zusammen mit dem Siedlungsabfall
beseitigt werden darf. Es kann zu den eigens von den städtischen
Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die
einen Rücknahmeservice anbieten, gebracht werden.
Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche
negative Auswirkungen auf die Umwelt und die menschliche
Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt
sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus
denen sich das Gerät zusammensetzt, was wiederum eine bedeutende
Einsparung an Energie und Ressourcen mit sich bringt.
DE 11
Page 33
DE 12
Page 34
CONTENT
Your canopy hood
Use
Maintenance
Installation
Appendice
Description 4
Introduction 4
Controls 5
Cleaning 6
Removing the grease filters 7
Lighting 7
General 8
Electrical connection 9
Mounting the canopy hood 10
Disposal of appliance and packaging 11
EN 3
Page 35
YOUR CANOPY HOOD
Introduction
You have selected an Etna extractor hood.
Optimum ease of use and simple operation were the most important
factors in the development of this product.
The extractor hood operates silently and provides maximum extraction
effect. This banishes cooking smells completely. The extractor hood is
specially designed for use on a central extraction system and is fitted
with an electric flap.
This manual describes how you can make the best possible use of your
extractor hood. You can find information in it about the controls and
background information about how the appliance works. You will also
find tips about how to look after it.
The safety instructions that are important during the installation are
included in the installation guide, which is supplied separately and is
meant for the installer.
Please keep this manual carefully, since any subsequent user will also
find it very useful.
EN 4
Read the separate safety instructions before
using the device!
Page 36
USE
B
C
A
Controls
Switch hood on/off.
Slide the flap control to position A.
The electric flap is opened.
After switching on, wait at least 10 seconds before switching the hood
back off.
The control light C comes on.
Slide the flap control to position 0.
The electric flap is closed.
After switching off, wait at least 10 seconds before switching the hood
back on.
Switch lighting on/off.
Slide the light control to position B.
The lighting comes on.
Slide the light control to position 0
The lighting goes off.
EN 5
Page 37
MAINTENANCE
Cleaning
Attention! Before performing any maintenance operation, isolate the
hood from the electrical supply by switching off at the connector and
removing the connector fuse. Or if the appliance has been connected
through a plug and socket, then the plug must be removed from the
socket.
The cooker hood should be cleaned regularly (at least with the same
frequency with which you carry out maintenance of the fat filters)
internally and externally. Do not use abrasive products. Do not use
alcohol!
Attention! Failure to carry out the basic cleaning recommendations of
the cooker hood and replacement of the filters may cause fire risks.
Therefore, we recommend oserving these instructions.
The manufacturer declines all responsibility for any damage to the hood
or any fire damage linked to inappropriate maintenance or failure to
observe the above safety recommendations.
Cooker hood
Clean the cooker hood with soapy water and a soft cloth. Then wipe
with clean water to rinse. Do not use aggressive cleaning agents such
as soda. The cooker hood paintwork will stay looking nice if you wax it
occasionally.
EN 6
Stainless steel canopy hoods
Do not use any sort of scourer. Treat with a stainless steel care product
and polish with the structure of the stainless steel.
Metal grease filters
These must be cleaned once a month (or when the filter saturation
indication system – if envisaged on the model in possession – indicates
this necessity) using non aggressive detergents, either by hand or in
the dishwasher, which must be set to a low temperature and a short
cycle. The openings must be placed downwards to let the water run
out of the filters. The cleaning agents will make the aluminium filter turn
dull, this is normal.
Page 38
MAINTENANCE
Grease filters
Lighting
Removing the grease filters
Switch off the electricity! Remove the plug from the socket or switch
the electricity off at the mains. Pull the grease filter towards you and tilt
it downwards at the front.
Please note! Disconnect the appliance from the mains by removing
the plug from the socket before the changing the light.
Changing the light bulbs
1. Remove the grease filters
2. Replace the lamp with a new lamp of the same type.
3. Replace the grease filters.
Lamp
Power (W)
3 E14 220-240 102 x 35 DRBB/C-3-220-240
Socket
Voltage
(V)
Dimension
(mm)
ILCOS Code
E14-35/102
EN 7
Page 39
INSTALLATION
General
This appliance should be connected to the power supply by a
recognized fitter who is familiar with, and works according to the
correct safety regulations. This appliance meets the European
requirements.
Important that you know:
• The minimum distance between the supporting surface for the
cooking vessels on the gashob and the lowest part of the range
hood must be not less than 65 cm. For use with an electric, ceramic
or induction hob, this distance must be at least 55 cm.
• The discharge may only be connected to a central mechanical
extraction.
• Consider local regulations with respect to the ventilation of gas
appliances.
• The shorter the duct, and the fewer the bends in it, the better the
cooker hood will work.
EN 8
• Before you start drilling check that there are no installation cables
present.
• The connecting pipe for the cooker hood has a diameter of
125 mm. It is best also to use a flue pipe of the same diameter.
• The installation material supplied with this range hood is designed
for fixing to reinforced concrete or masonry walls. For some types
of walls you may need special plugs and screws.
Page 40
INSTALLATION
Connection
Electric connection
The appliance has been manufactured as a class II, therefore no earth
cable is necessary.
Make sure the supply voltage ratings correspond with those stated on
the appliance data plate. The connection to the mains is carried out as
follows:
BROWN = phase L
BLUE = phase N
This canopy hood has been provided with a power plug. When installing
the hood, make sure that this plug remains accessible. We recommend
installing the wall socket out of view, behind the chimney cover.
Attention:
If you want to make a fixed connection, ensure that a multi-pole switch
with a distance between contacts of 3 mm is installed in the supply
cable.
EN 9
Page 41
INSTALLATION
B
C
Mounting
• Mount the hood on the wall using the plugs and screws provided
bracket (A). Check size specifications.
20
==
A
• Adjust the width of the brackets to the width of the upper chimney.
Next, mount the bracket on the wall using the plugs and the screws
(B). Take into account the distance between the brackets bracket
and the ceiling (Check size specifications).
EN 10
D
E
• Install the vent duct on the flange (D)and then onto the
connecting surface of the exhaust grid.
• Put the plug in the wall socket.
• Slide the upper chimney into the lower chimney.
• Slide the upper chimney around the bracket and attach
with the screws provided (C).
• Then fix the cooker hood in place by fitting the screws (E).
Page 42
APPENDICE
Disposal
Disposal of appliance and packaging
By ensuring this product is disposed of correctly, you will help prevent
potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste
handling of this product. The local authorities can provide you with the
relevant information.
The packaging of this appliance is recyclable. It could have been
made from:
• cardboard;
• polythene foil (PE);
• CFK-free polystyrene (PS-hard foam).
You need to dispose of these materials responsibly in accordance with
official regulations.
To draw attention to the fact that the segregated processing of electric
household appliances is compulsory, this appliance carries the symbol
of a crossed-out dustbin. This means that at the end of its working life,
you may not dispose of the appliance as household refuse. Instead, you
should hand it in at a special refuse collection centre run by the local
authority or at a dealer’s providing this service.
Segregated processing of household appliances avoids any negative
effects on the environment and public health that might otherwise
occur.
It enables the recovery of the materials used in the production of this
appliance, thus realising considerable savings in terms of raw materials
and energy.
EN 11
Page 43
Page 44
3LIK2183
*726658*
726658
726658 / VER 1 / 25-06-2018
Loading...
