INHOUD

Uw afzuigkap

Veiligheid

Gebruik

Onderhoud

Installatie

Inleiding 4
Beschrijving 4

Afvoersystemen 5

Bediening 6

Reinigen 8
Vetfilters verwijderen 9
Verlichting 9

Algemeen 10
Elektrische aansluiting 11
Inbouwmaten 12
Voorbereiding montage 12
Motor bevestigen 14
Plaatsen van de afzuigkap 15

Bijlage

Verpakking en toestel afvoeren 16

NL 3

Timer

UW AFZUIGKAP

Inleiding

Beschrijving

5

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn

voordeel mee doen.

NL 4

1

2

2

1

43 5

4

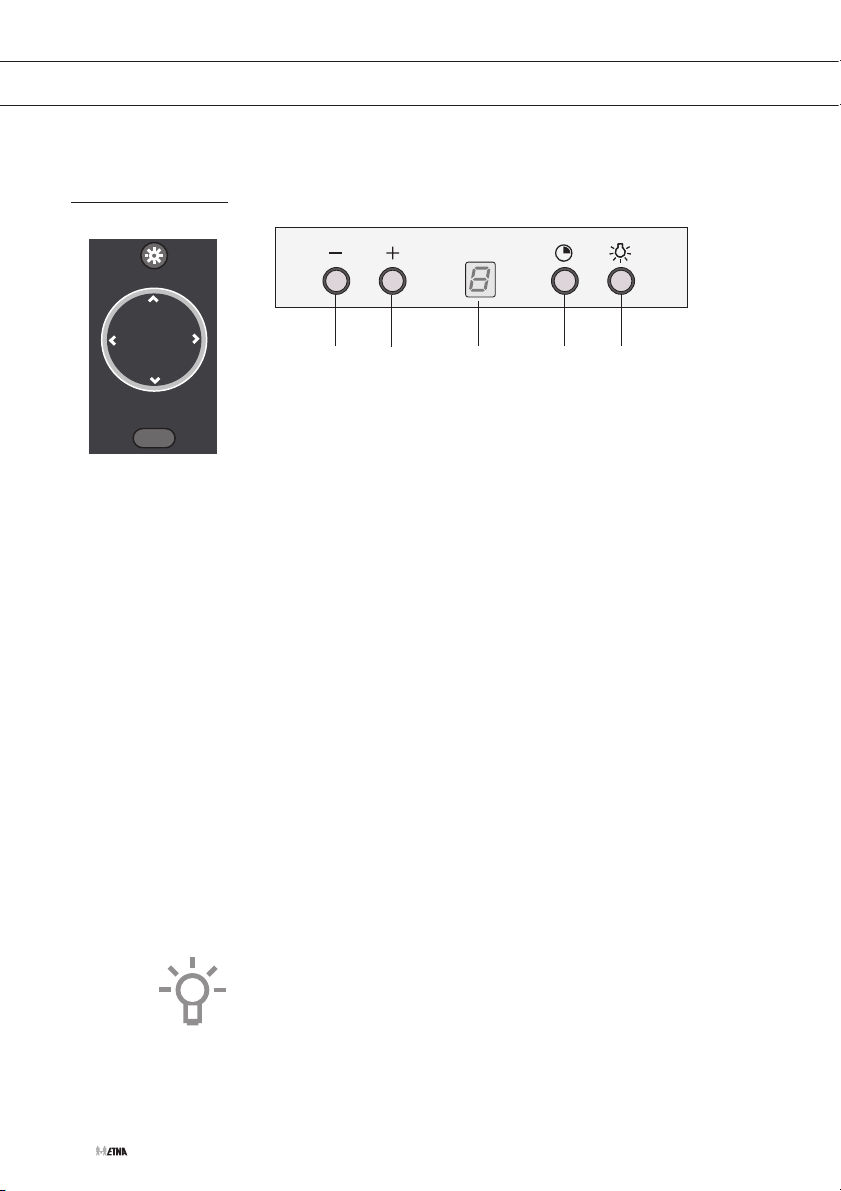

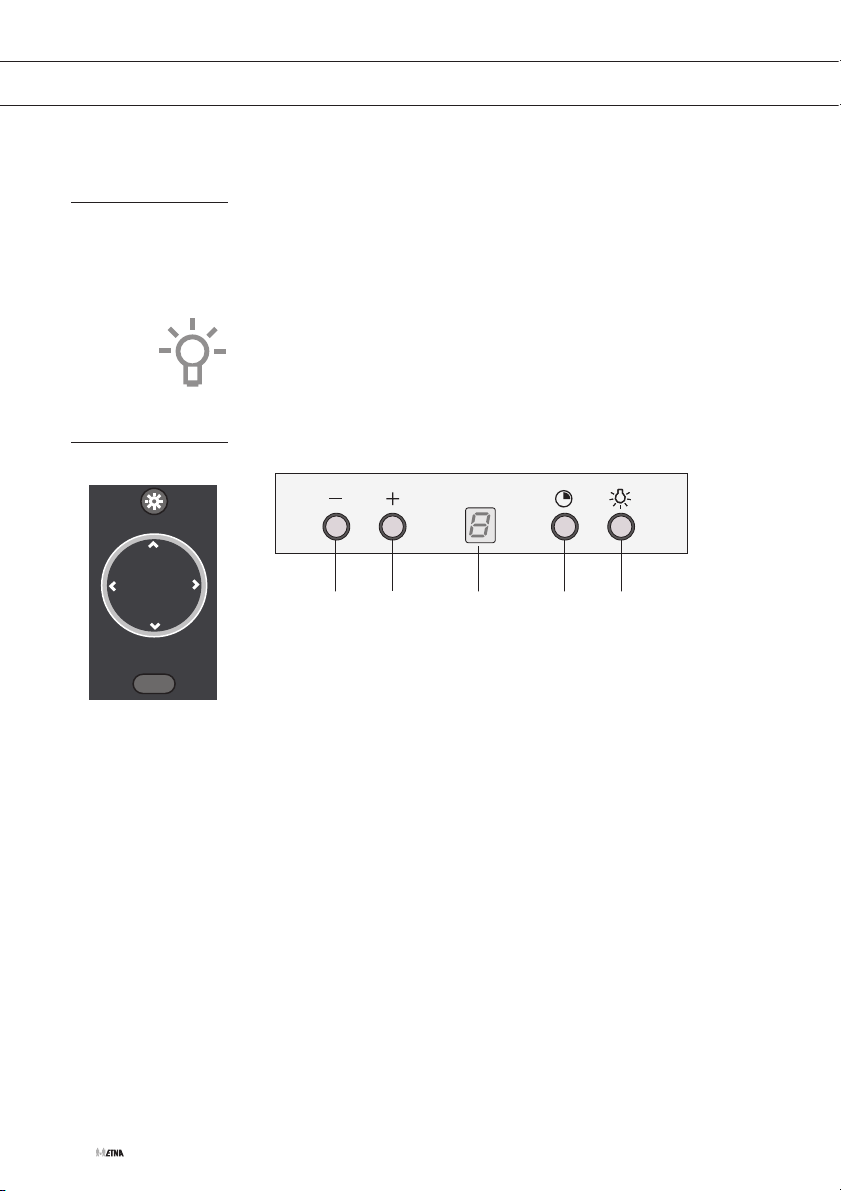

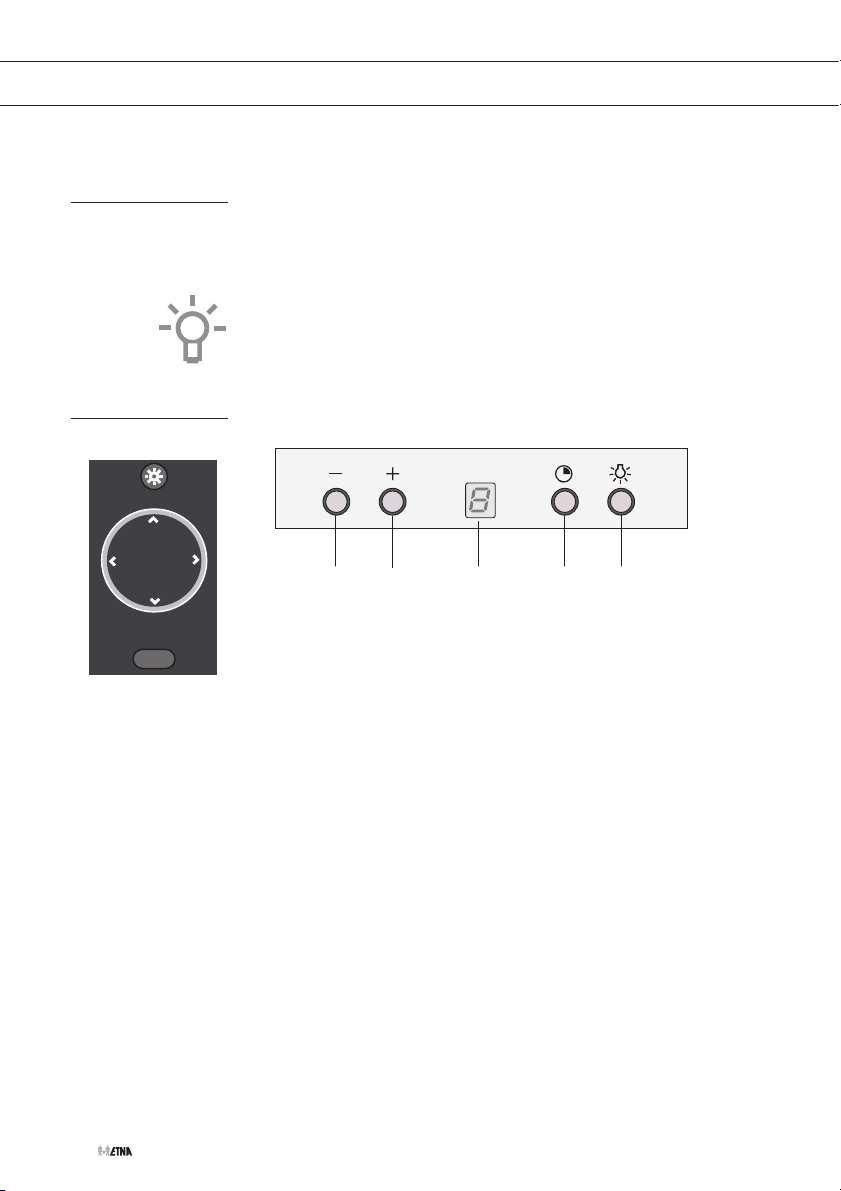

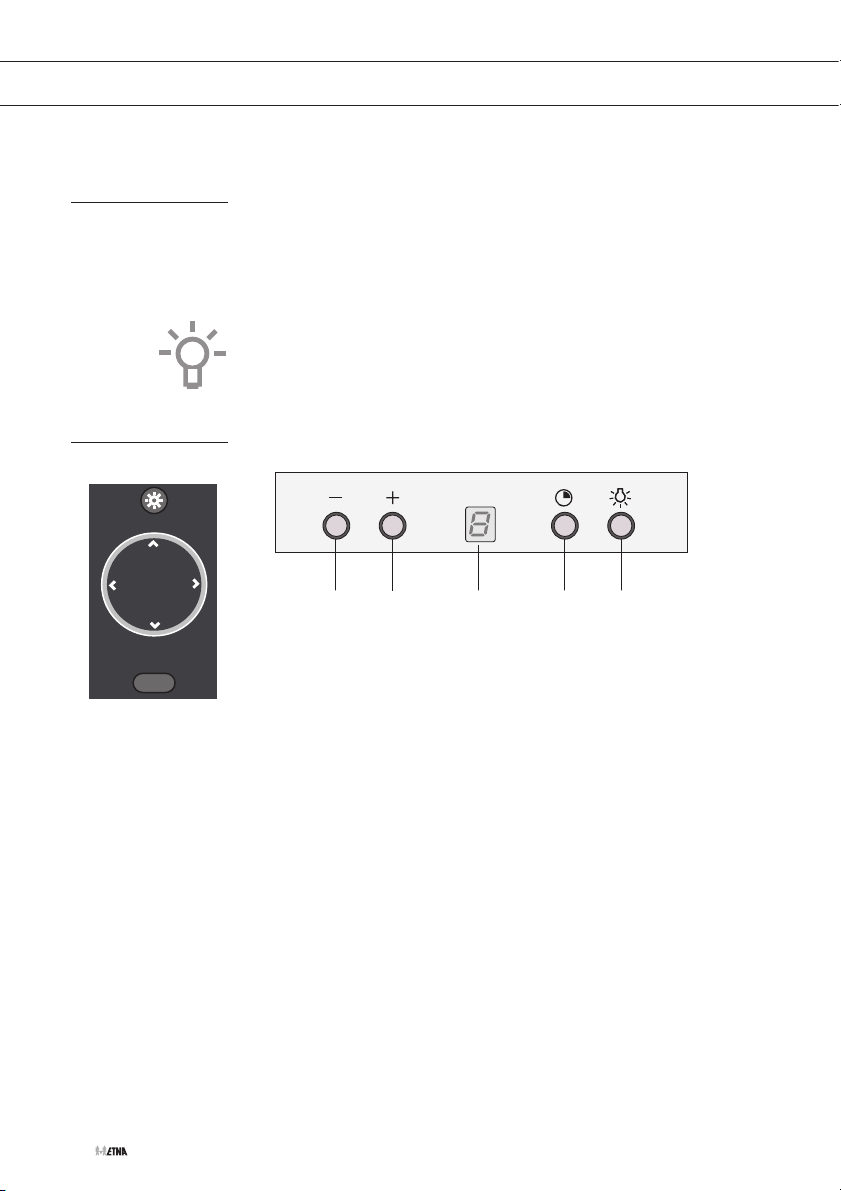

1. Verlagen afzuigcapaciteit en uitschakelen ventilator

2. Inschakelen ventilator en verhogen afzuigcapaciteit

3. Display

4. Timer functie

5. In- en uitschakelen verlichting

VEILIGHEID

Lees voor gebruik eerst de separate

veiligheidsinstructies.

Waar u op moet letten!

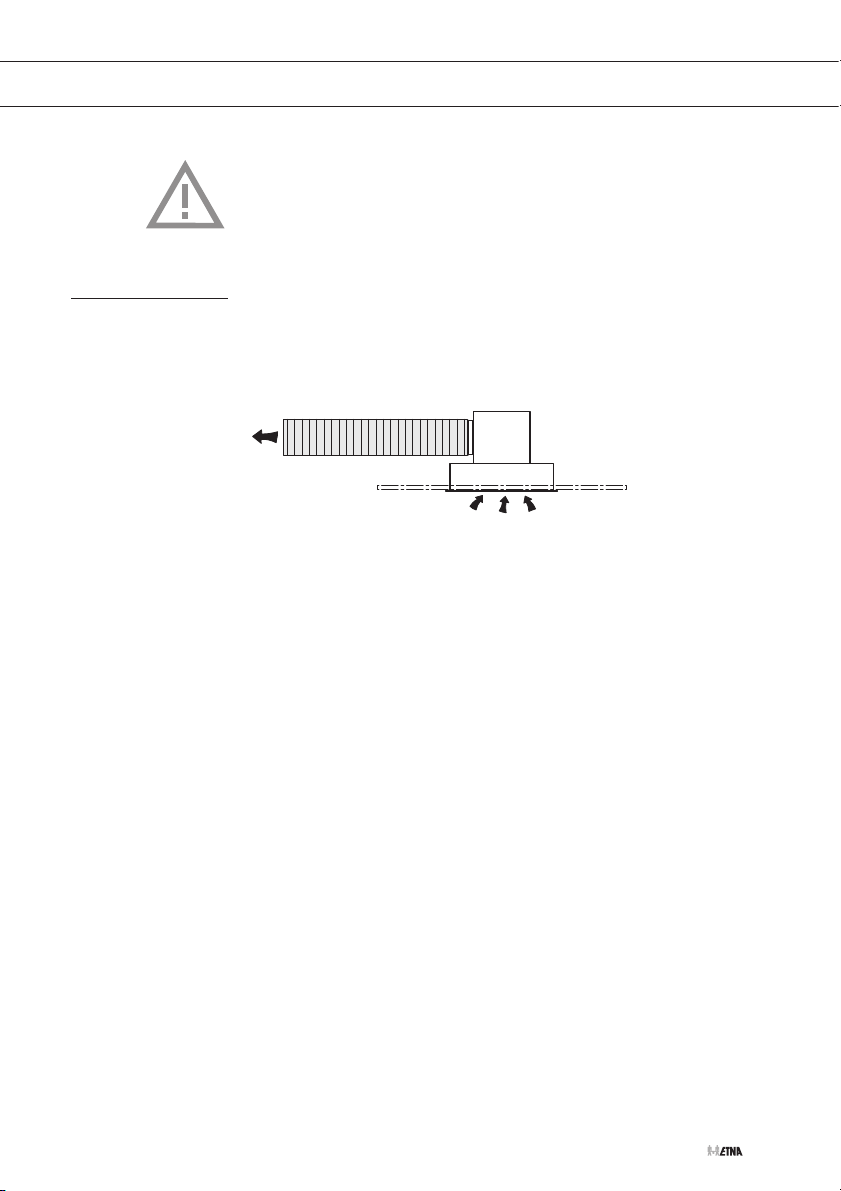

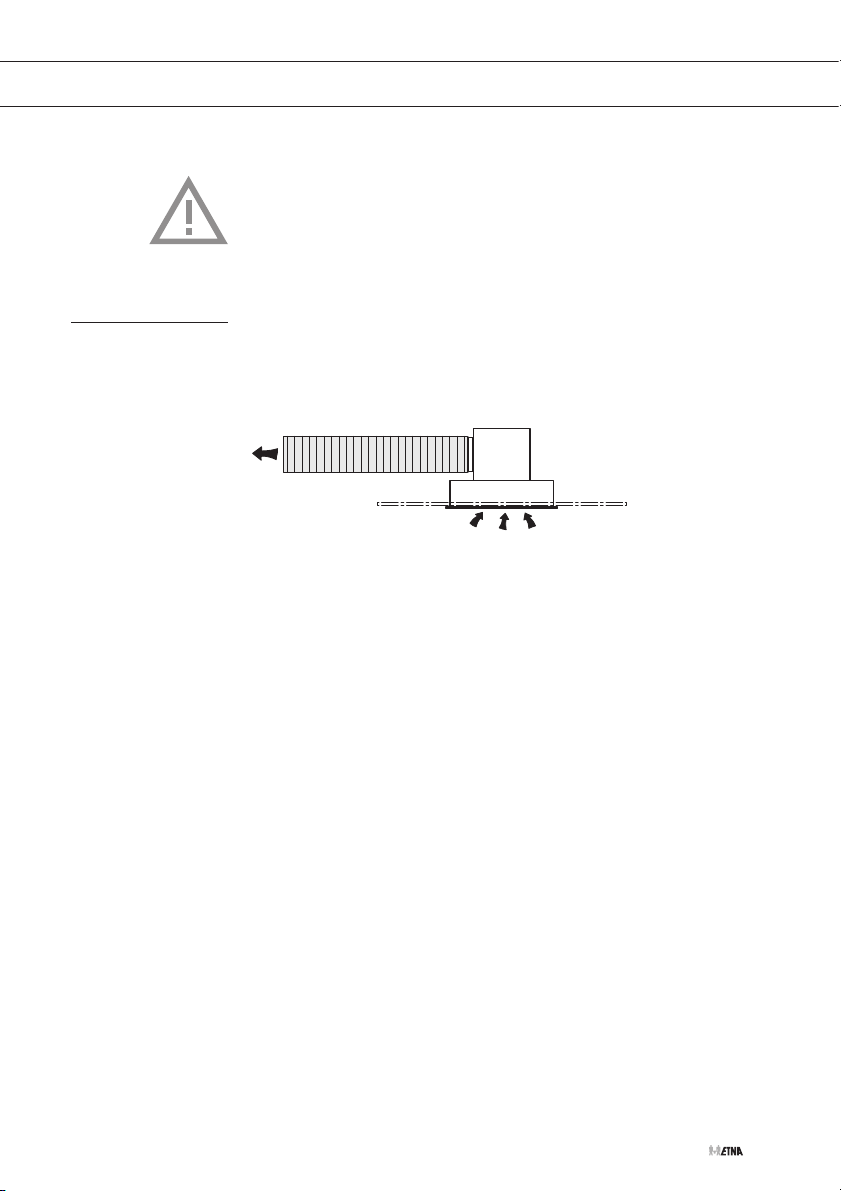

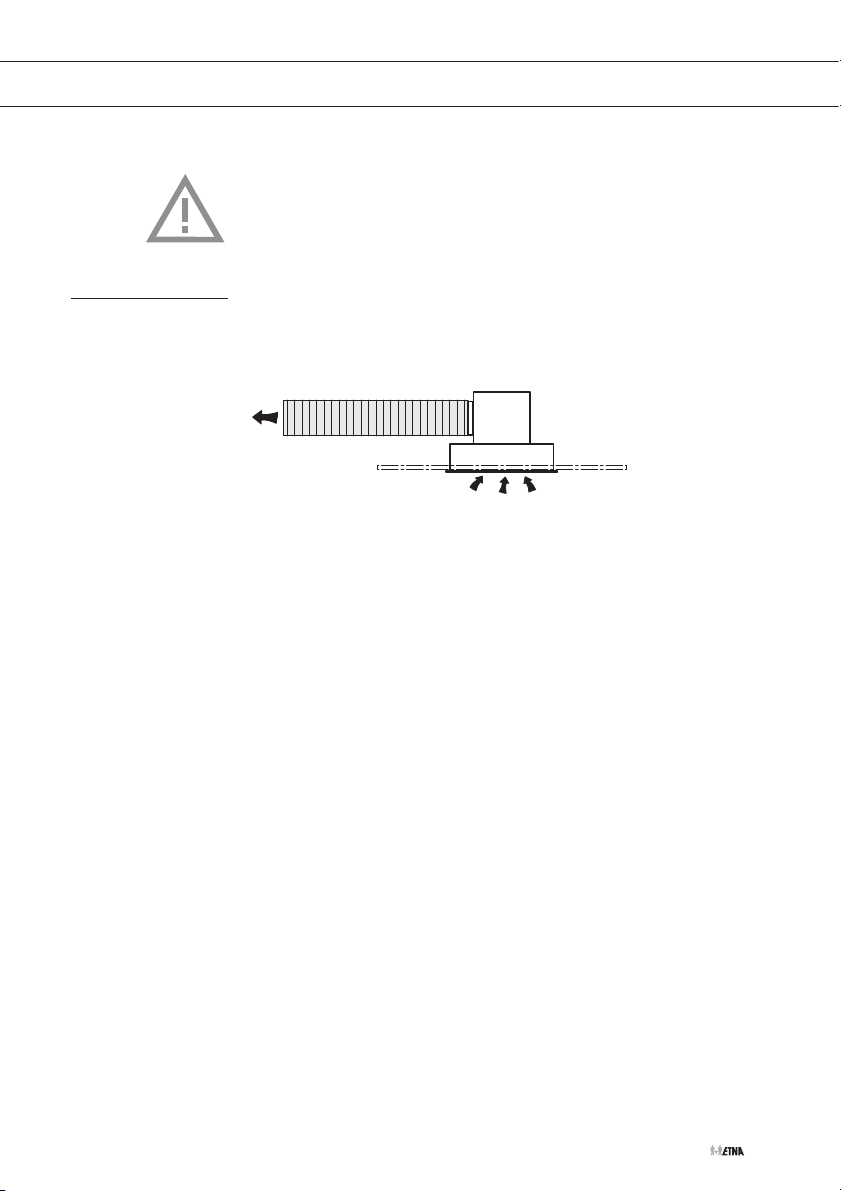

Afvoersystemen

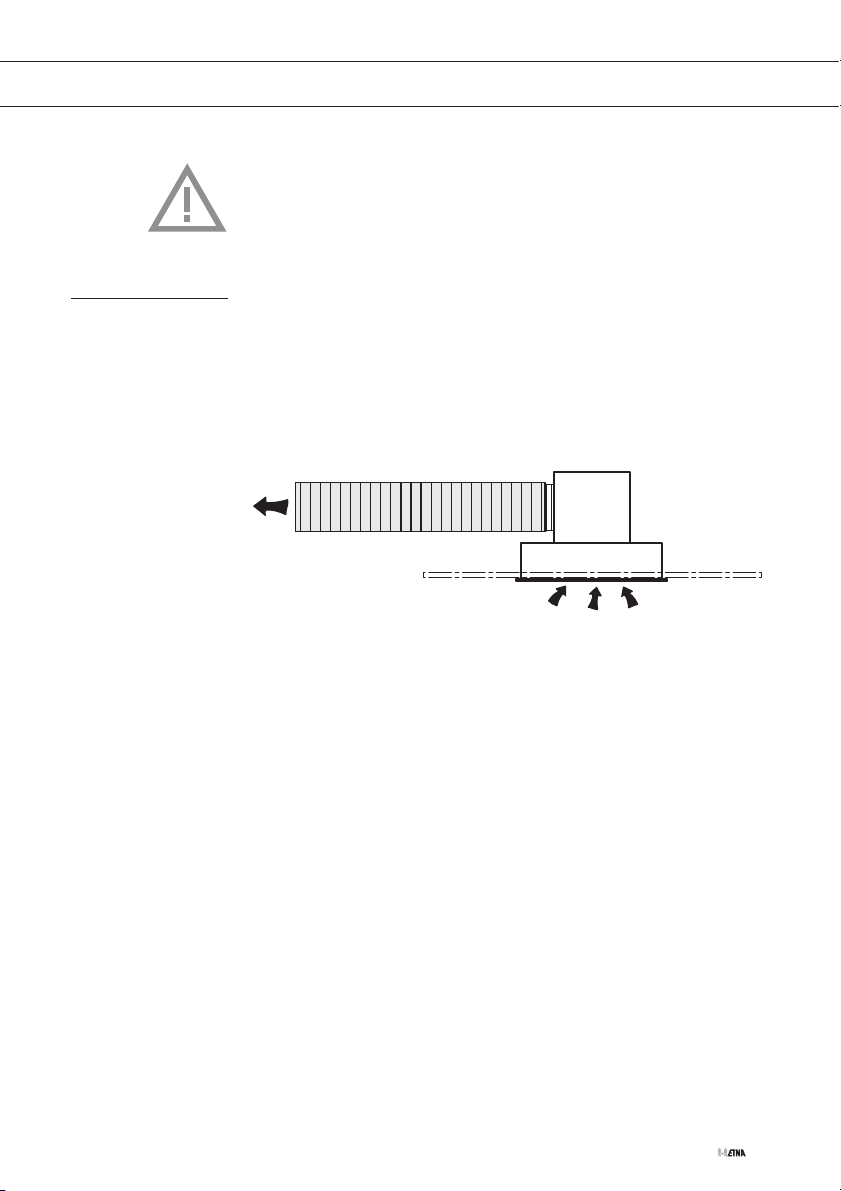

Deze afzuigkap moet worden aangesloten op een afvoerkanaal.
De aangezogen en gefilterde kookdampen worden naar buiten
afgevoerd.

NL 5

Timer

GEBRUIK

Bediening

5

1

2

2

1

43 5

4

Ventilator in- en uitschakelen

• Druk op de ‘+’ / ‘>’ toets (2).

De ventilator schakelt in op stand één.

• Druk nogmaals op de ‘+’ / ‘>’ toets (2).

De ventilator schakelt over op een hogere snelheid. Na snelheid drie

schakelt de ventilator op intensiefstand. Na +/- 5 minuten schakelt

deze terug naar snelheid 3.

Bij iedere snelheid verschijnt de betreffende stand in de display (3).

• Druk op de ‘-’ / ‘<’ (1) toets om de ventilator uit te schakelen.

De display telt terug tot ‘0’ (elke keer als de ‘-’ / ‘<’ toets wordt

bediend) en schakelt dan de ventilator uit.

Verlichting in- en uitschakelen en dimmen

• Druk op de verlichtingstoets (5).

De verlichting gaat branden.

NL 6

Regel met het bovenste en onderste pijltje van de afstandsbediening de
verlichtingssterkte.

• Houdt de verlichtingstoets (5) kort ingedrukt.

De verlichting gaat uit.

GEBRUIK

Timer functie

Met de timer functie kan de ventilator na een bepaalde tijd automatisch
uitgeschakeld worden. De uitschakeltijd is per 10 minuten in te stellen
tot een maximum van 90 minuten.

Automatisch uitschakelen ventilator

• Schakel de ventilator in en druk op de timer toets (4).

In de display knippert een ‘0’ die aangeeft dat de ventilator in de

timer functie staat.

• Stel met de ‘+’ / ‘>’ toets (2) de uitschakeltijd in.
Elke stand in de display correspondeert met 10 minuten
uitschakeltijd:

▷ 1 in display = 10 minuten
▷ 2 in display = 20 minuten
▷ etc.

• Druk opnieuw op de timer toets (4).

De ingestelde tijd en snelheid wordt opgeslagen. De display stopt

met knipperen en vertoont de ingestelde snelheid. Een knipperende

punt in de display geeft aan dat de ventilator in de timer functie is

ingesteld.

• Druk opnieuw op de timer toets om de timer functie te stoppen.

Als de ingestelde tijd en snelheid van de timer functie niet binnen
20 seconden wordt opgeslagen, schakelt de timer functie weer uit.

In- en uitschakelen toetsverlichting (bedieningspaneel toestel)

• Houd de timer toets (4) enkele seconden ingedrukt.

De verlichting rond de toetsen brandt.

• Houd de timer toets (4) opnieuw enkele seconden ingedrukt.

De verlichting gaat uit.

NL 7

ONDERHOUD

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet af door de stekker te verwijderen uit het stopcontact of
door de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van

het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

NL 8

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

ONDERHOUD

Vetfilter

Verlichting

Vetfilter verwijderen

• U moet het randafzuigingspaneel openen voordat u het vetfilter kunt
verwijderen.

• Haak uw vingers achter het paneel en zet uw duimen af tegen de
rand van de afzuigkap.

• Klap het randafzuigingspaneel naar beneden.

• Pak het vetfilter links aan de handgreep vast en kantel de voorzijde
van het filter omlaag. Nu kunt u het filter naar u toe uit de kap
nemen.

• Reinig de vetfilters.

• Plaats het vetfilter terug door eerst de achterkant in de kap te
drukken. Kantel de voorzijde naar boven. Het filter zit nu weer op
zijn plaats.

• Druk het randafzuigingspaneel vast.

• De verlichting van de afzuigkap maakt gebruik van LED-technologie.

• Dankzij LED lampen bent u verzekerd van optimale verlichting,
een levensduur tot 10 keer langer dan gewone lampen en een
energiebesparing tot 90%.

• Neem voor het vervangen van LED verlichting contact op met

de technische dienst.

NL 9

INSTALLATIE

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).

• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.

NL 10

• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).

• De aansluitpijp van de schouwkap heeft een diameter van 150 mm.
Het beste is de afvoerpijp met de grootst mogelijke diameter uit te
voeren.

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

INSTALLATIE

Elektrische aansluiting

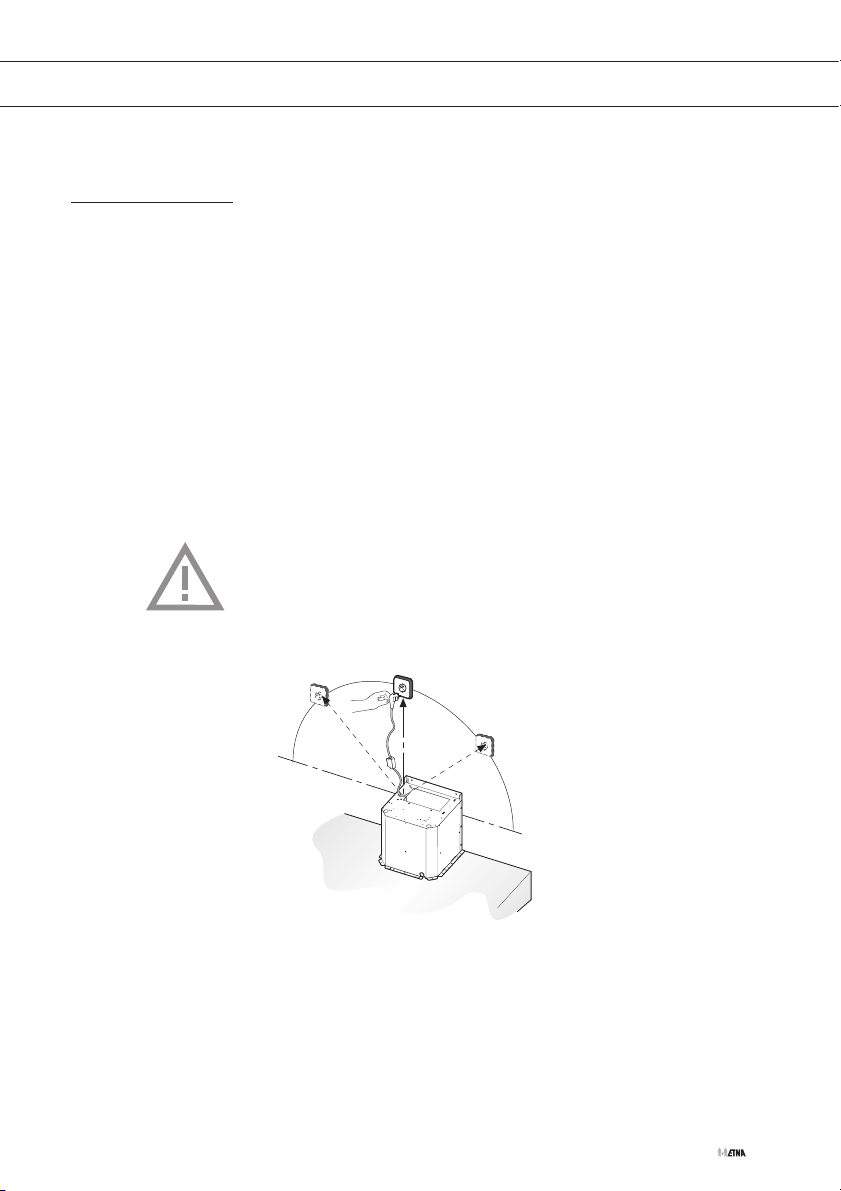

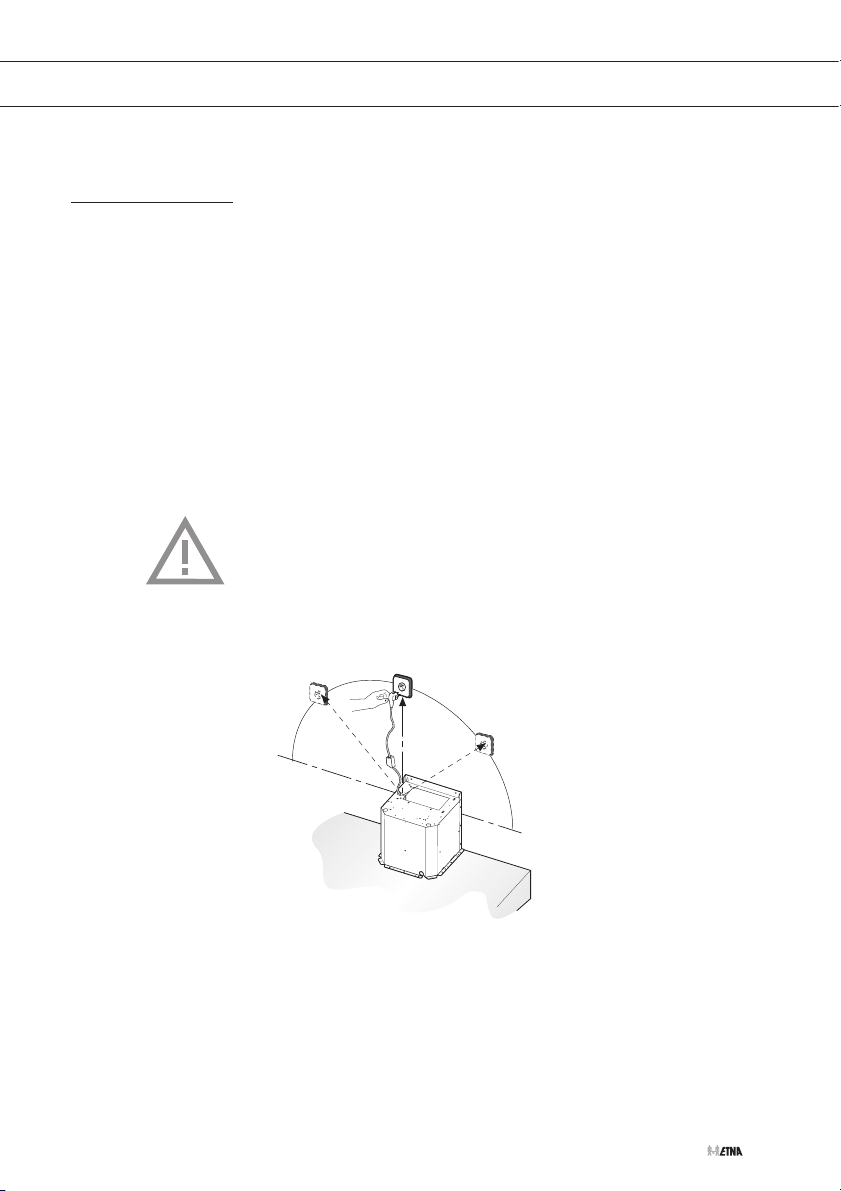

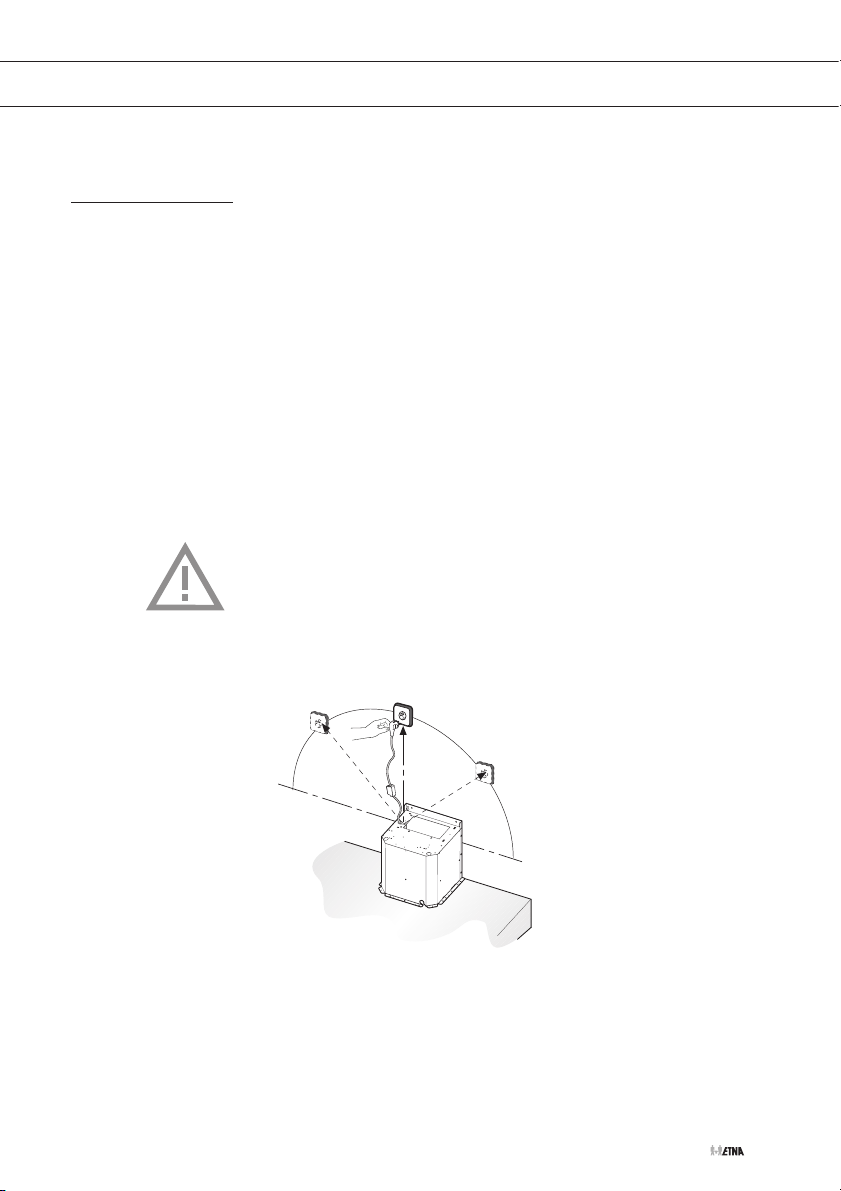

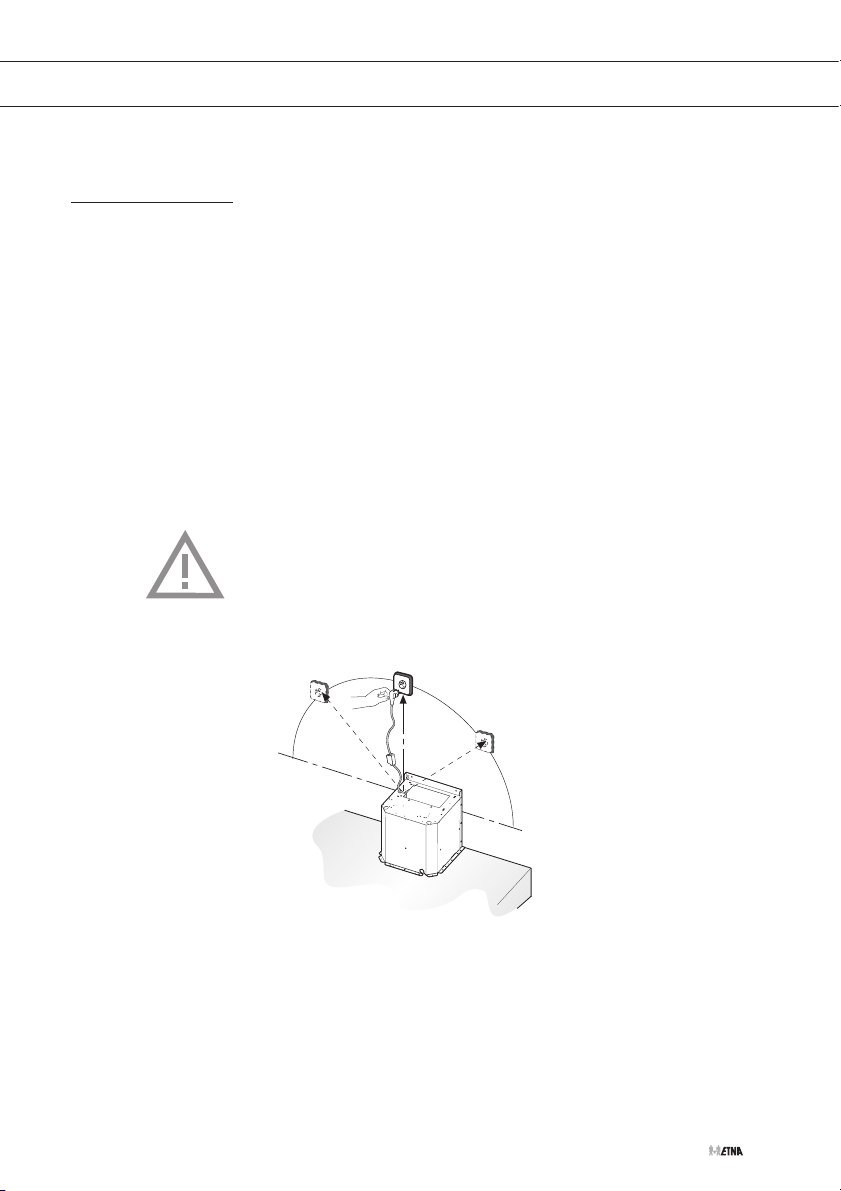

Dit toestel is voorzien van een geaarde stekker welke op een

geaarde wandcontactdoos aangesloten dient te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
GROEN/GEEL = Aarde

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de
afzuigkap zodanig dat de stekker bereikbaar is.

Let op:

Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
dubbelpolige schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

max. 150 mm

NL 11

INSTALLATIE

500

465

120

900

860

260

233

252

252

ø150

662

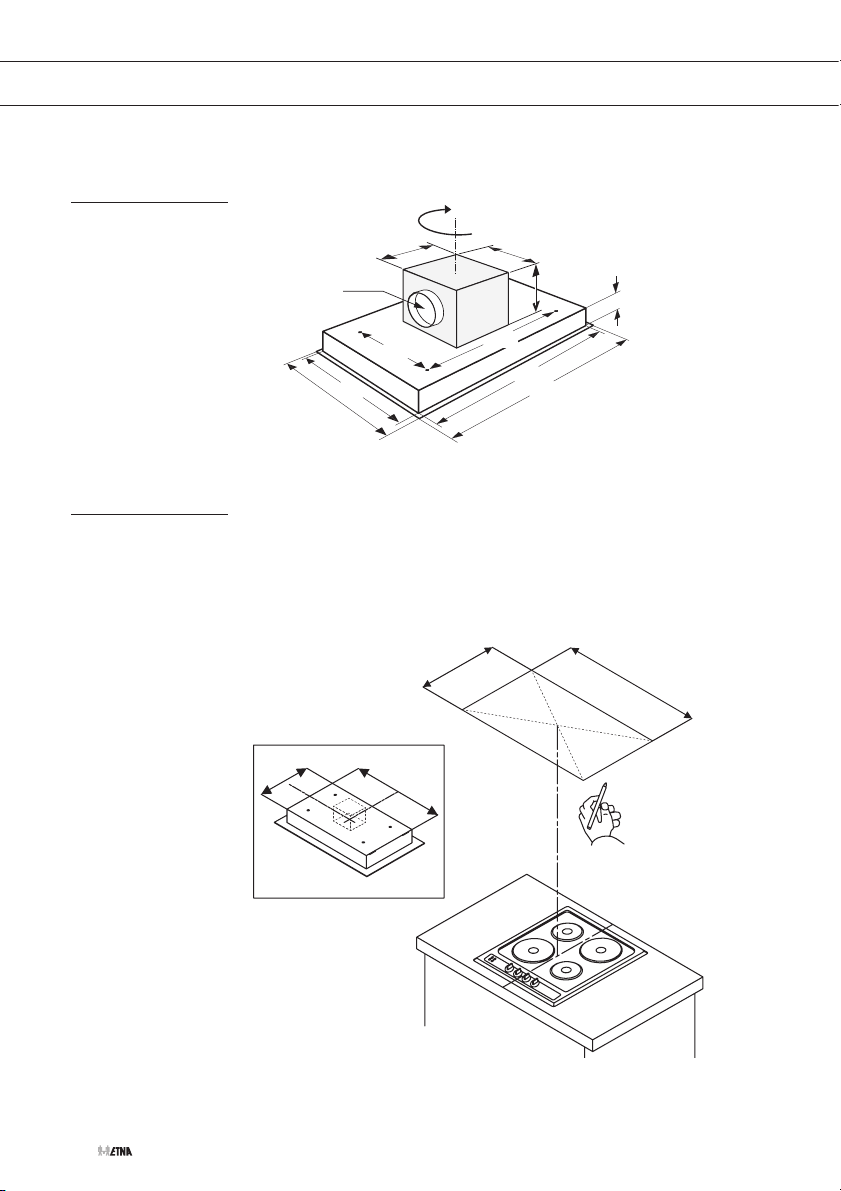

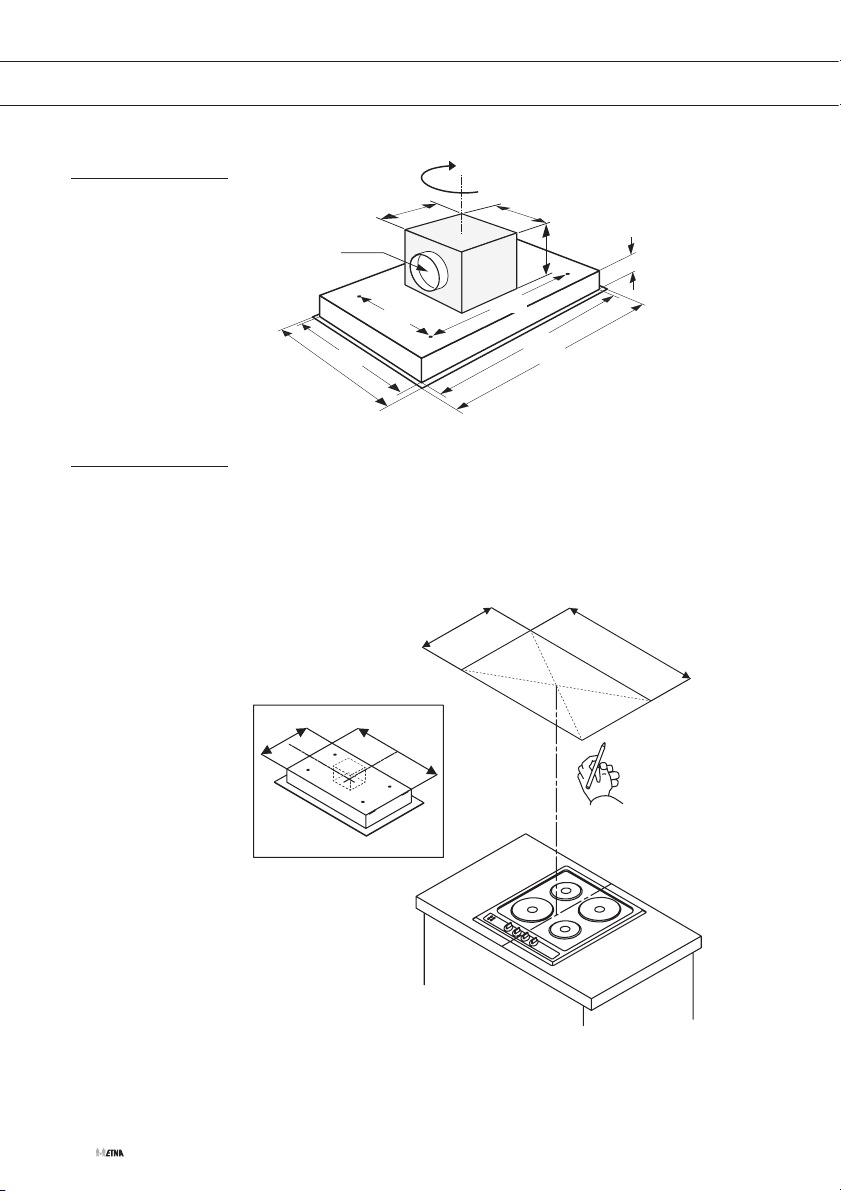

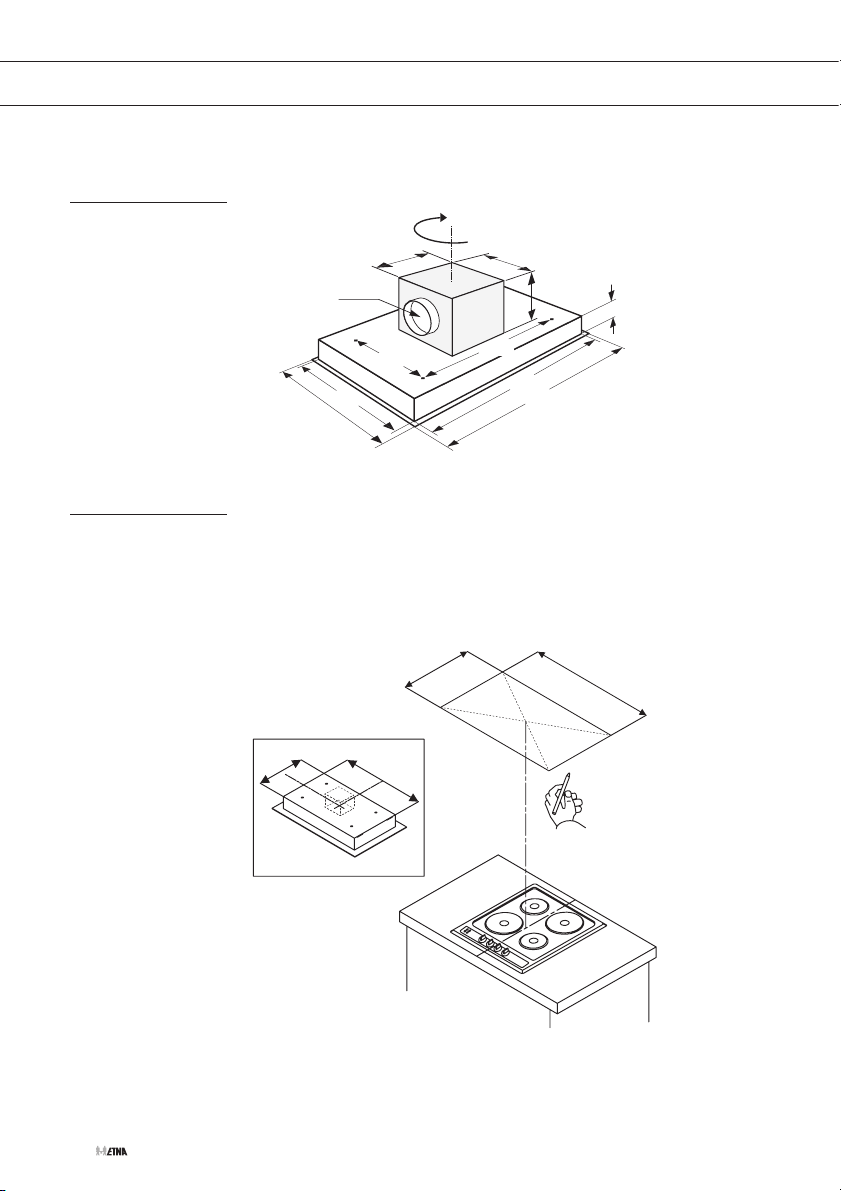

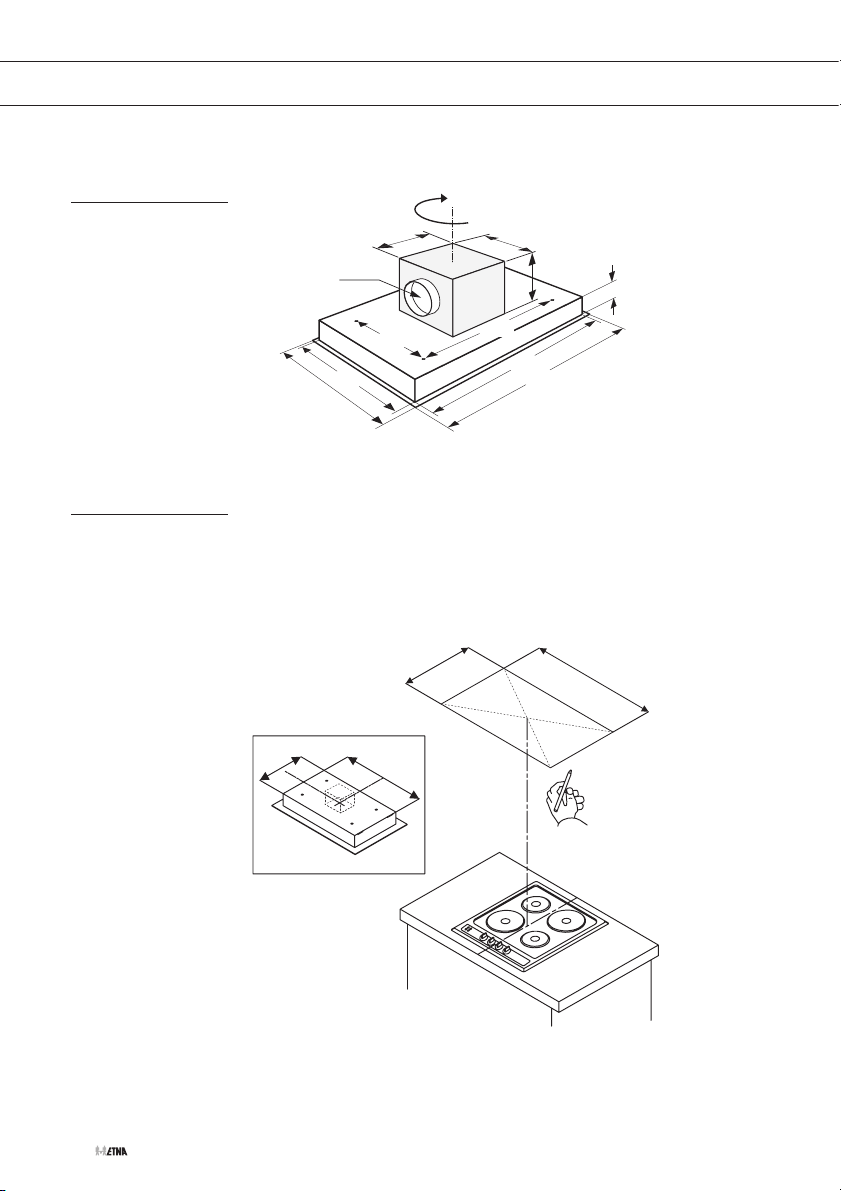

Inbouwmaten

Voorbereiding montage

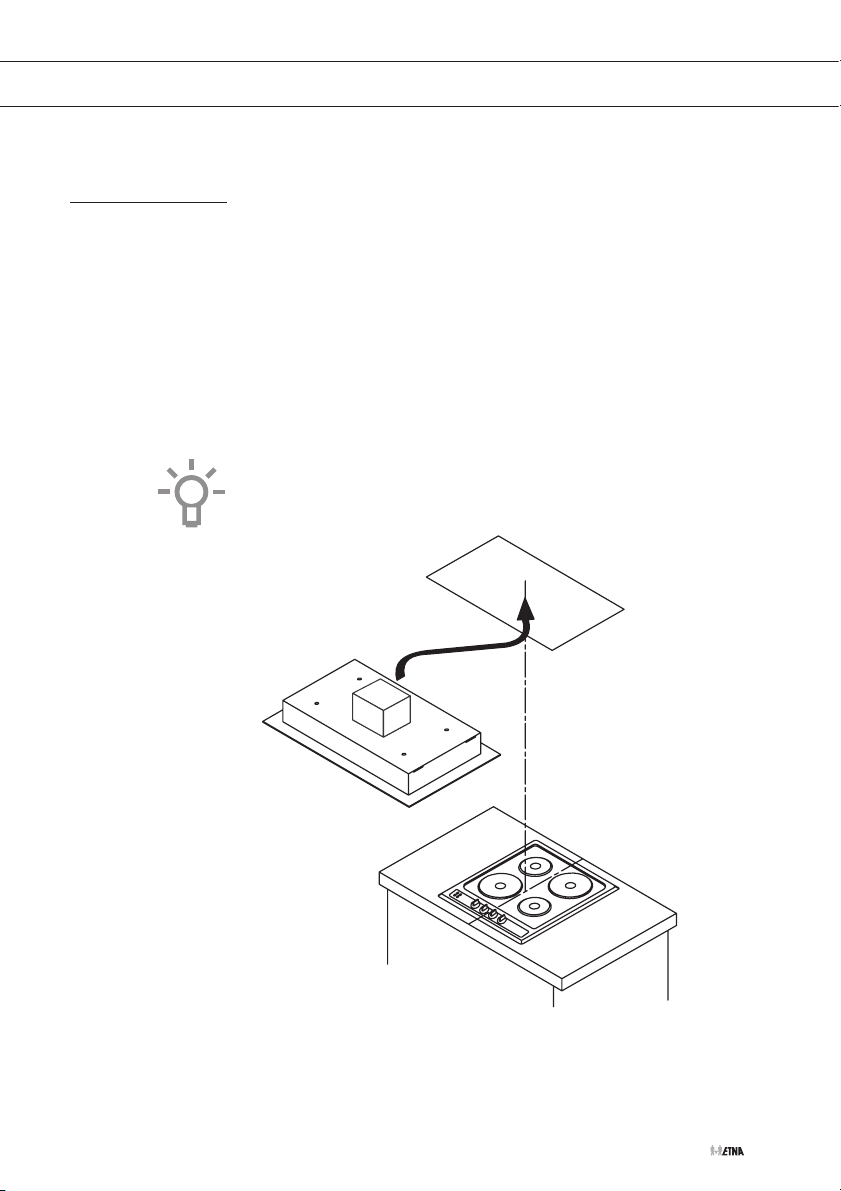

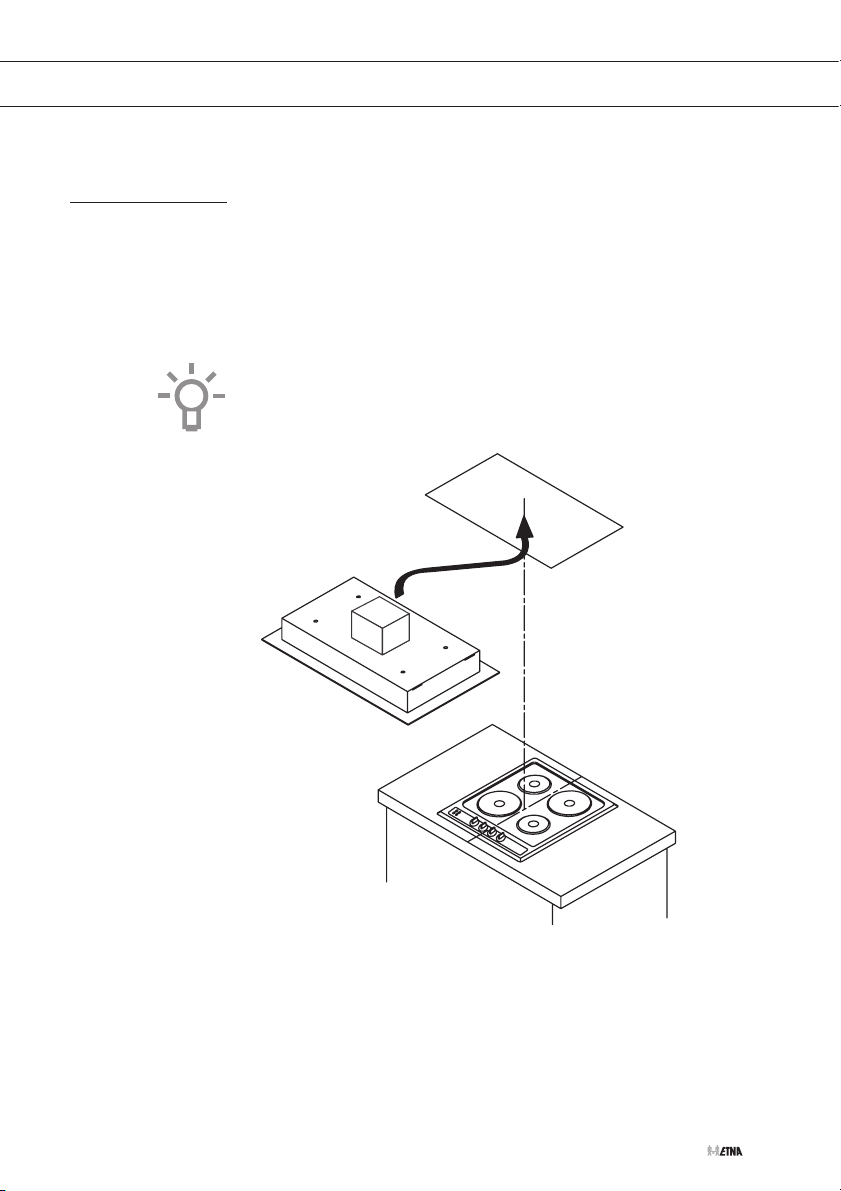

Uitsparing voorbereiden

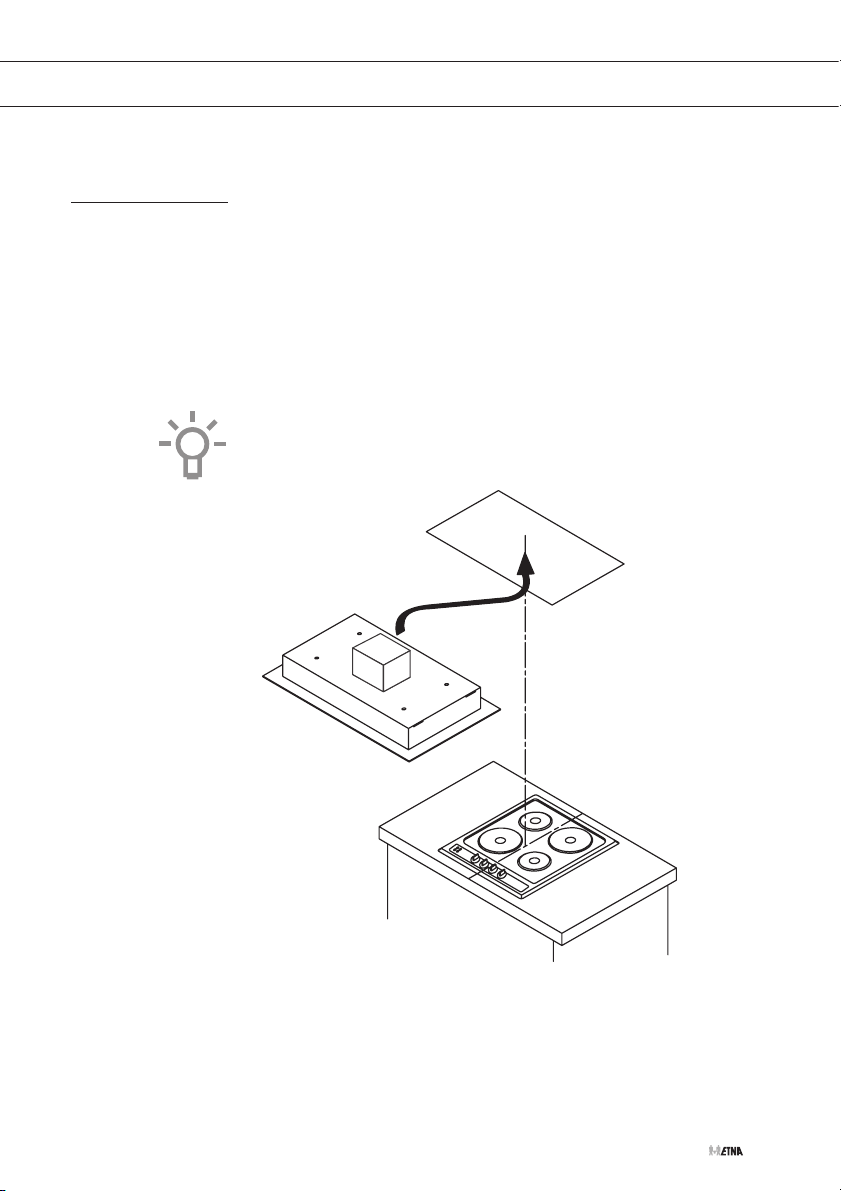

• Bepaal de plaats van de uitsparing in het plafond of in de schouw
ten opzichte van de kookplaat.

860+10 mm

465+10 mm

NL 12

INSTALLATIE

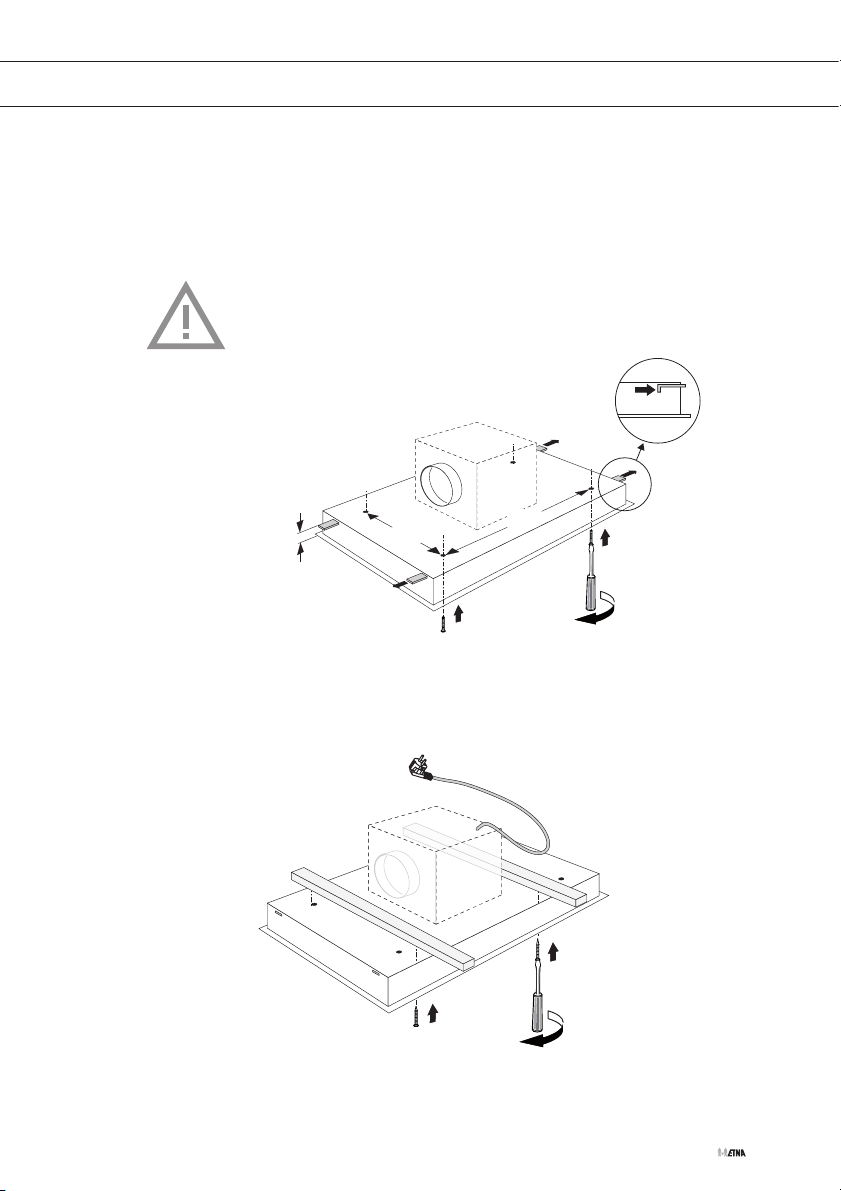

• De afzuigkap is voorzien van een tijdelijk ophangsysteem met
schuiven om de montage te vereenvoudigen. Om dit syteem te
kunnen gebruiken dient de uitsparing voorzien te zijn van een
ophangrand voor tijdelijk ophangen (hoogte maximaal 115 mm).

Let op: de rand moet stevig genoeg zijn om de afzuigkap op
4 punten te kunnen dragen.

115

260

4x

662

• Het plafond/de schouw moet voorzien worden van een balkenlaag
met een minimale diepte van 36 mm waaraan de afzuigkap met
behulp van de 4 schroeven bevestigd kan worden. Houd hierbij
rekening met de positie van de bevestigingsgaten.

4x

• Bij voorkeur de balken evenwijdig met de korte zijden te laten
lopen.

NL 13

INSTALLATIE

8x

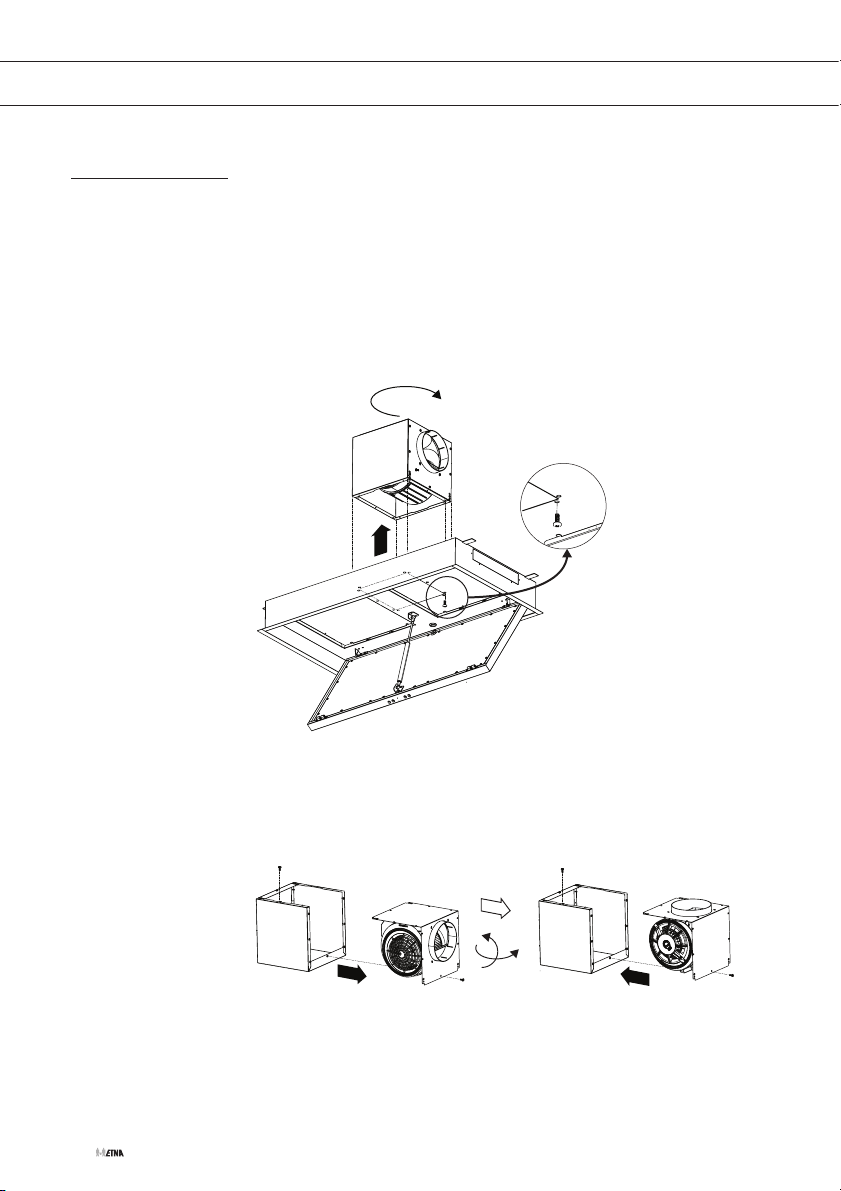

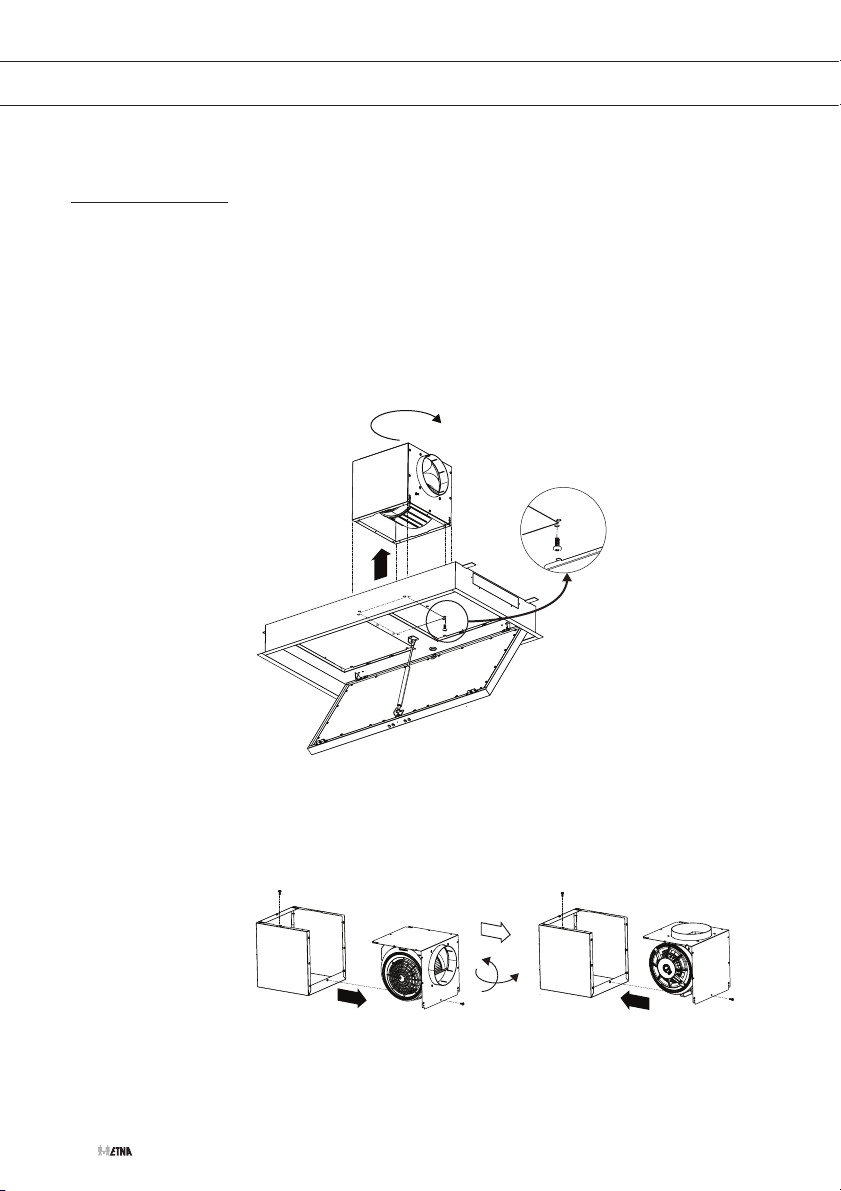

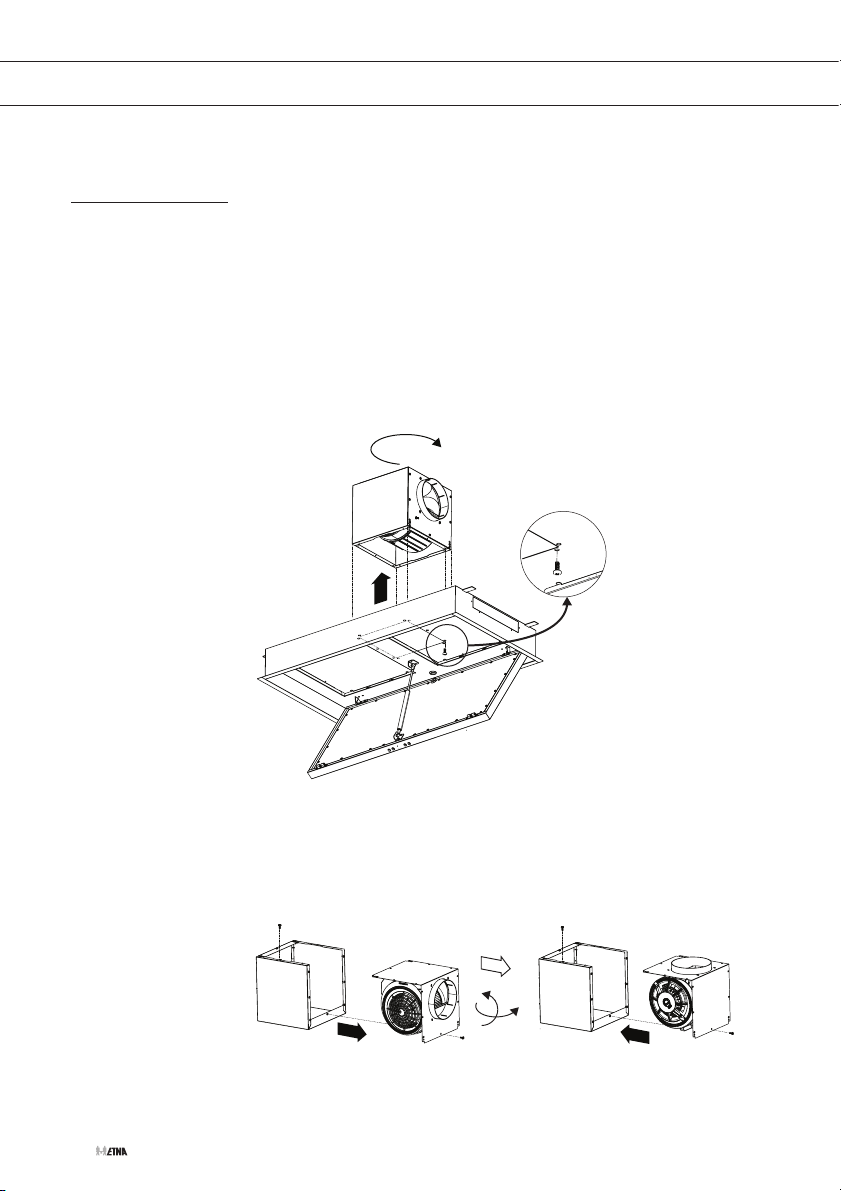

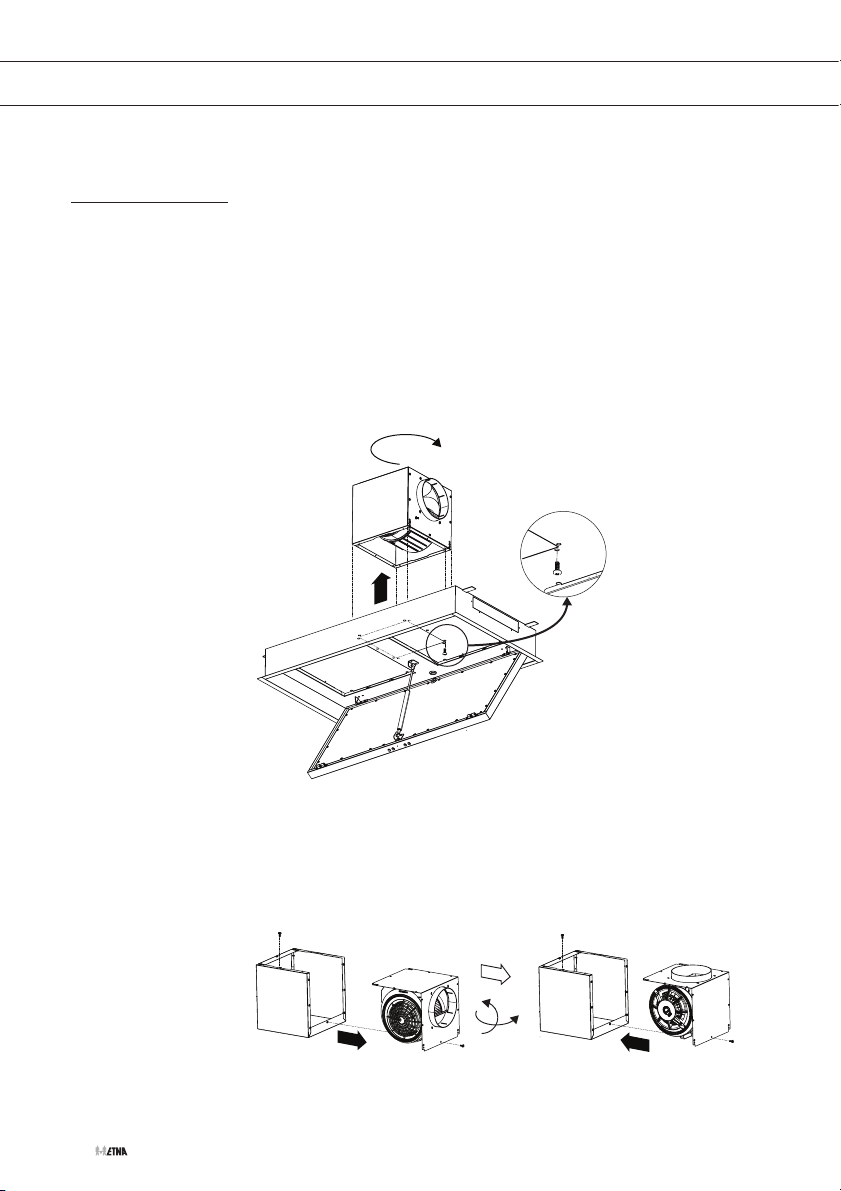

Motor draaien

De motor kan in 5 richtingen uitblazen (naar de 4 zijkanten of de
bovenzijde). Draai het motorhuis om de juiste uitblaasrichting te kiezen.

Uitblaasrichting wijzigen

1. Klap het randafzuigingspaneel naar beneden.

2. Verwijder de vetfilters.

3. Schoef het motorhuis los.

8x

NL 14

4. Draai het motorhuis zodat de uitblaasopening zich aan de gewenste
zijde bevindt. Schroef, voor uitblaas naar boven, de motor uit het
motorhuis. Draai de motor zodat de uitblaasopening zich naar
boven bevindt en schroef de motor weer in het motorhuis.

7x

7x

7x

7x

5. Schroef het motorhuis op de afzuigunit.

INSTALLATIE

Plaatsen van de afzuigkap

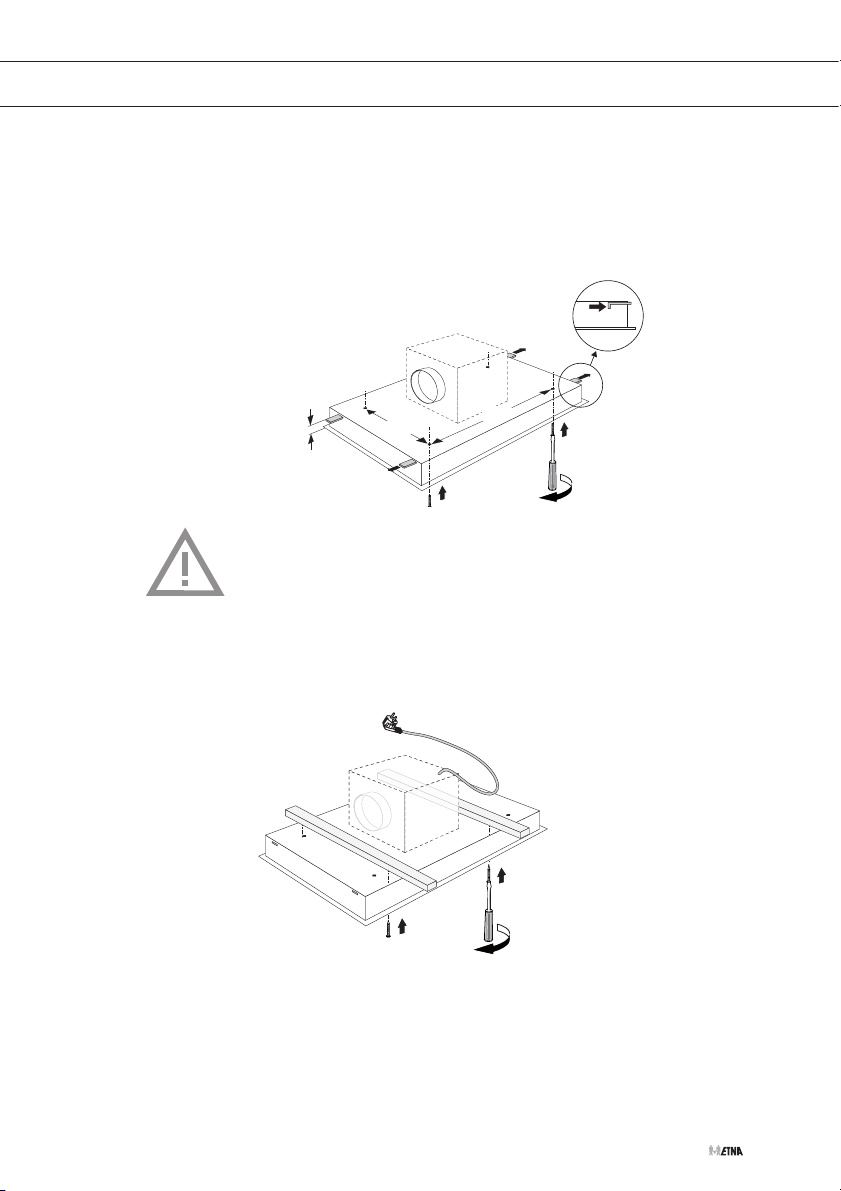

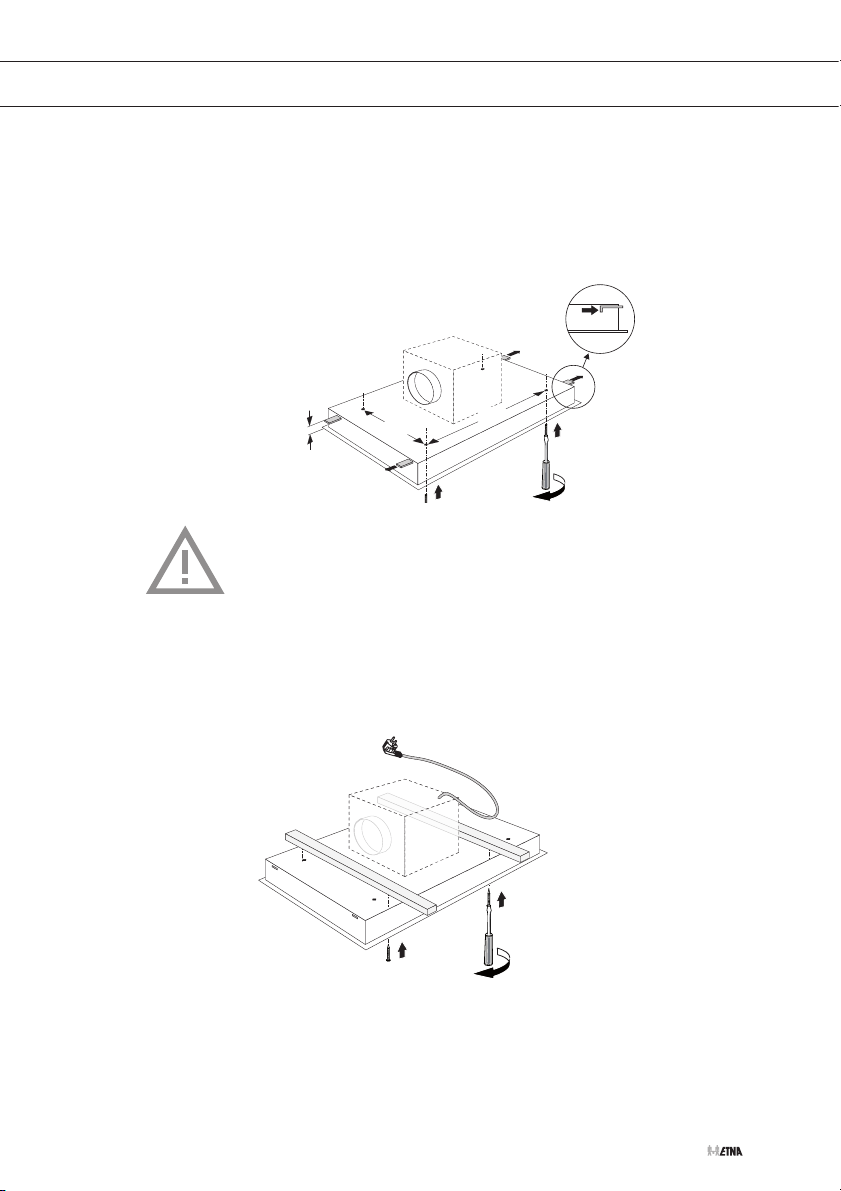

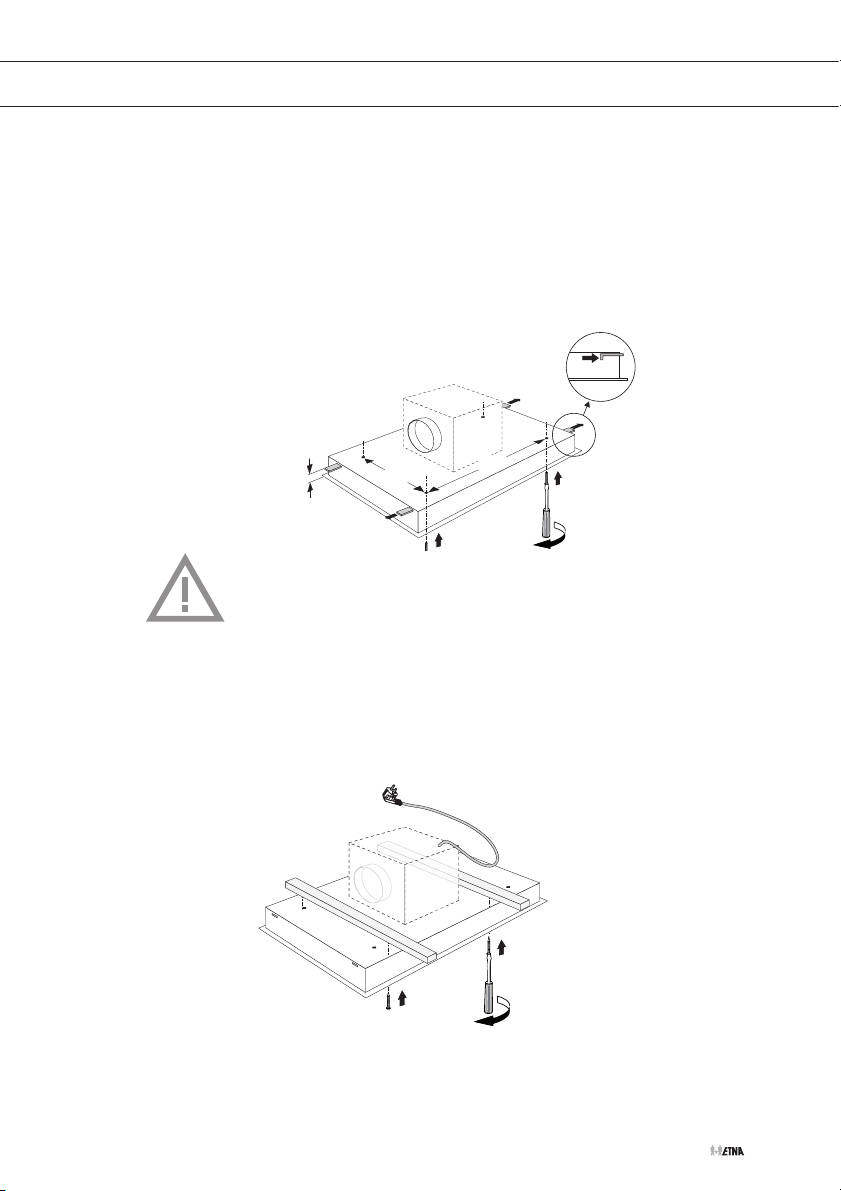

• Bepaal de juiste positie van de steunbalken in de uitsparing (zie
‘uitsparing voorbereiden’).

• Sluit de afzuigkap aan op het elektriciteitsnet. Steek de stekker in
het stopcontact.

• Plaats de afzuigkap in de nis. Schuif de 4 nokken naar links
en rechts en laat de afzuigkap daar op rusten (zie ‘uitsparing
voorbereiden’.

• Schroef de afzuigkap aan de 2 balken met de 4 schroeven.

Voor het plaatsen van de motor naast de afzuigunit is

accessoireset EMP690 nodig!

NL 15

BIJLAGE

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;

• polyethyleenfolie (PE);

• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de

overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, terug gewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

NL 16

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

SOMMAIRE

Votre hotte cheminée

Sécurité

Utilisation

Entretien

Installation

Introduction 4
Description 4

Systèmes d’évacuation 5

Commandes 6

Nettoyage 8
Filtres à graisse 9
Eclairage par diode électroluminescente (DEL) 9

Généralités 10
Raccordement électrique 11
Dimensions d’encastrement 12
Préparation installation 12
Fixer le moteur 14
Placer la hotte 15

Annexe

Mise au rebut 16

FR 3

Timer

VOTRE HOTTE CHEMINÉE

Introduction

Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.

Conservez ce mode d’emploi et le guide d’installation.

Ils peuvent être utiles aux futurs utilisateurs de l’appareil.

Description

5

1

2

2

1

43 5

4

1. Diminution de la capacité d’aspiration et arrêt de la ventilation

2. Marche de la ventilation et augmentation de la capacité d’aspiration

3. Affichage à l’écran

4. Fonction minuterie

5. Allumage/extinction de l’éclairage

FR 4

SÉCURITÉ

Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !

Systèmes d’évacuation

Cette hotte doit être raccordée à un tuyau d’évacuation. Les vapeurs
de cuisson aspirées et filtrées sont évacuées vers l’extérieur.

FR 5

Timer

UTILISATION

Commandes

5

1

2

2

1

43 5

4

Marche et arrêt de la ventilation

• Appuyez sur la touche '+' / ‘>’ (2).

La ventilation démarre sur la position 1.

• Appuyez encore sur la touche ‘+’ / ‘>’ (2).

La ventilation passe à une vitesse supérieure. Après la position 3, la

ventilation passe en mode aspiration intensive. Après +/- 5 minutes,

elle revient en position 3.

A chaque vitesse, le réglage correspondant est indiqué sur

l'affichage (3).

Appuyez sur la touche ‘-’ / ‘<’ (1) pour arrêter la ventilation.

L'affichage compte à rebours jusqu'à ‘0’ (à chaque pression sur la

touche ‘-’ / ‘<’ ) puis la ventilation s'arrête.

Marche et arrêt de l’éclairage

• Appuyez sur la touche d’éclairage (5).

L’éclairage s'allume.

FR 6

Lorsque vous utilisez la télécommande appuyez sur la flèche haut et
bas pour contrôler l’intensité de l’éclairage.

• Maintenez la touche d’éclairage (5) brièvement.

L’éclairage s’éteint.

UTILISATION

Fonction minuterie

La fonction de minuterie peut servir à arrêter automatiquement la
ventilation après un certain temps. Le délai d'arrêt peut être réglé selon
des intervalles de 10 à 90 minutes.

Arrêt automatique de la hotte aspirante

• Allumez la ventilation et appuyez sur la touche de la minuterie (4).

L'affichage ‘0’ clignote indiquant que la fonction de minuterie est

active.

• Réglez l'heure d'arrêt à l'aide de la touche ‘+’ / ‘>’ (2).
Chacun des réglages affichés correspond à un délai d'arrêt de
10 minutes:

▷ 1 affiché = 10 minutes
▷ 2 affiché = 20 minutes
▷ etc.

• Appuyez encore sur la touche de minuterie (4).

La durée et la vitesse réglées sont mémorisées. L'affichage cesse

de clignoter et indique la vitesse réglée. Un point clignotant dans

l'affichage indique que la fonction de minuterie est active.

• Appuyez encore sur la touche de minuterie pour arrêter cette
fonction.

Si la durée et la vitesse réglées avec la fonction de minuterie ne sont
pas mémorisées dans les 20 secondes suivantes, la fonction de
minuterie s'arrête.

Eclairage et extinction de la touche (panneau de commande

appareil)

• Maintenez la touche de minuterie (4) enfoncée pendant quelques
secondes.

La touche s'allume.

• Maintenez encore la touche de minuterie (4) enfoncée pendant
quelques secondes. La touche s'éteint.

FR 7

ENTRETIEN

Nettoyage

Attention ! Avant toute intervention d'entretien, isolez la hotte de
l'alimentation électrique en débranchant l'appareil ou en coupant le
courant au compteur. La hotte doit être nettoyée régulièrement (au
moins aussi souvent que les filtres à graisse), à l'intérieur comme à
l'extérieur. Ne pas utiliser de produit abrasif.

Ne pas utiliser d'alcool !

Attention ! Le non respect des recommandations de base pour le

nettoyage de la hotte aspirante et le nettoyage/remplacement des filtres
peut être à l'origine d'un incendie. Nous conseillons par conséquent de
respecter ces instructions.
Le constructeur décline toute responsabilité en cas de détérioration du
moteur ou d’incendie lié à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.

Hotte aspirante

Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon
doux. Rincez ensuite à l'eau claire. N'utilisez pas de produits de
nettoyage agressifs comme la soude. Frottez la peinture de votre hotte
à la cire pour qu'elle conserve son brillant.

FR 8

Hottes à cheminée en acier inoxydable

Ne pas utiliser d'éponge à récurer. Frotter la cheminée en acier
inoxydable avec un produit d'entretien adapté à ce matériau.

Filtres à graisse métalliques

Ils doivent être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – éventuellement présent sur
votre modèle – l'indique) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faible température et cycle rapide. Les
ouvertures doivent être orientées vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les filtres en aluminium ternissent
légèrement sous l'effet du passage au lave-vaisselle. Ceci est normal et
n'affecte pas leur performance.

ENTRETIEN

Filtre à graisse

Éclairage

Dépose le filtre à graisse

• Vous devez ouvrir le panneau d’aspiration périphérique avant de
pouvoir retirer le filtre à graisse.

• Placez vos doigts derrière le panneau et poussez sur le bord de la
hotte avec vos pouces.

• Rabattez le panneau d’aspiration périphérique vers le bas.

• Saisissez le filtre à graisse au niveau de la poignée à gauche et
basculez la partie avant du filtre vers le bas. Vous pouvez alors
sortir le filtre en le tirant vers vous.

• Nettoyez les filtres à graisse.

• Placez maintenant le filtre en appuyant d’abord l’arrière dans le
support. Basculez la partie avant du filtre vers le haut. Le filtre est
maintenant remis à sa place.

• Fermez le panneau d’aspiration périphérique.

• La hotte aspirante est équipée d’un éclairage LED.

• Les LED vous garantissent un éclairage optimal, une durée de
vie jusqu’à 10 fois plus longue que les lampes classiques et des
économies d’énergie pouvant atteindre 90 %.

Contactez le service après-vente si l’éclairage LED a besoin d’être

remplacé.

FR 9

INSTALLATION

Généralités

Cet appareil doit être raccordé au secteur par un installateur agréé,
connaissant et appliquant les consignes de sécurité. L'appareil est
conforme aux directives européennes.

Information importante :

• La distance entre le point le plus bas de la hotte aspirante et la
table de cuisson à gaz doit être de 65 cm au minimum. Dans le
cas d'une table électrique, céramique ou à induction, la distance
minimale est de 55 cm.

• Si la hotte aspirante est raccordée à un conduit d'évacuation
existant, aucun autre appareil ne doit y être raccordé (chauffe-eau
ou poêle).

• Prenez en compte les réglementations en vigueur concernant
l’aération des appareils à gaz.

• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.

FR 10

• Vérifiez avant de percer que vous ne risquez pas d'endommager un
tuyau d'installation.

• Le diamètre du tuyau de raccordement de la hotte est de 125 ou
150 mm. Il est conseillé d'utiliser un tuyau d''évacuation d'aussi
grand diamètre que possible.

• Le matériel d'installation livré avec la hotte d'aspiration convient
pour les murs en béton armé et en briques. Certains types de murs
nécessitent des chevilles et des vis spéciales.

INSTALLATION

Raccordement électrique

Cet appareil est équipé d'une fiche avec terre, qui doit être

branchée dans une prise murale raccordée à la terre.

Vérifiez que la tension indiquée sur la plaque signalétique correspond à
celle de votre alimentation secteur.
L'appareil doit être raccordé au secteur comme suit :
MARRON = L tension
BLEU = N neutre
VERT/JAUNE = terre

La hotte aspirante est équipée d’une prise de raccordement. Installez la
hotte aspirante de sorte que la prise soit accessible.

Attention !

Si vous réalisez un raccordement fixe, veillez à ce qu'un commutateur
bipolaire avec un passage d'air d'au moins 3 mm soit installé sur la ligne
d'alimentation.

max. 150 mm

FR 11

INSTALLATION

500

465

120

900

860

260

233

252

252

ø150

662

Dimensions d’encastrement

Préparation installation

Préparer l’orifice

• Déterminez l’emplacement de l’orifice dans le plafond ou dans la
cheminée par rapport à la plaque de cuisson.

FR 12

465+10 mm

860+10 mm

INSTALLATION

• La hotte est équipée d’un système d’accrochage temporaire avec
glissières, permettant de faciliter l’installation. Pour utiliser ce
système, l’orifice doit comporter une bordure d’accrochage pour un
accrochage temporaire (hauteur maximum 115 mm).

115

Attention : la bordure doit être suffisamment solide pour pouvoir
soutenir la hotte sur 4 points.

• Le plafond/la cheminée doit être équipé(e) d’un gîte d’une
profondeur minimum de 36 mm sur lequel la hotte peut être fixée à
l’aide de 4 vis. Tenez compte de la position des trous de fixation.

260

662

4x

• Il est préférable que les poutres soient parallèles aux côtés courts.

FR 13

INSTALLATION

8x

Rotation du moteur

Le moteur peut éjecter l’air dans 5 directions (vers les 4 côtés et vers
le haut). Pivotez le boîtier de moteur pour sélectionner la direction
d’éjection appropriée.

Modification de la direction d’éjection

1. Abaissez le panneau d’aspiration périphérique.

2. Retirez les filtres à graisse.

3. Dévissez le boîtier de moteur.

8x

FR 14

4. Pivotez le boîtier de moteur de telle façon que l’ouverture d’éjection
soit orientée vers le côté souhaité. Pour une éjection vers le haut,
dévissez le moteur hors du boîtier de moteur. Pivotez le moteur de
telle façon que l’ouverture d’éjection soit orientée vers le haut et
revissez le moteur dans le boîtier de moteur.

7x

7x

7x

7x

5. Vissez le boîtier de moteur sur l’unité d’aspiration.

INSTALLATION

Placer la hotte

• Déterminez la position correcte des traverses dans l’orifice (voir
préparer l’orifice’)

• Raccordez la hotte au réseau électrique. Branchez la fiche dans la
prise.

• Placez la hotte dans la niche. Faites glisser les 4 saillies vers la
gauche et vers la droite, et placez-y la hotte (voir préparation
orifice’.

• Vissez la hotte aux 2 poutres avec les 4 vis.

Pour placer le moteur à côté de l’unité d’aspiration, il vous faut

le kit d’accessoires EMP690 !

FR 15

ANNEXE

Mise au rebut

Mise au rebut de l’appareil et de l’emballage

Cet appareil a été fabriqué avec des matériaux durables. Il doit être
mis au rebut de manière responsable à la fin de son cycle de service.
Les autorités de votre pays pourront vous fournir des informations
à ce sujet.

L’emballage de cet appareil est recyclable. Il peut être composé de :

• carton ;

• film polyéthylène (PE) ;

• de polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être mis au rebut de manière responsable et

conforme aux dispositions gouvernementales.

Pour rappeler l’obligation de traiter séparément les appareils électro­ménagers, un symbole représentant un conteneur à ordures barré
d’une croix a été apposé sur le produit. Cela signifie qu’à l’issue de son
cycle de service, l’appareil ne peut être mis au rebut avec les déchets
ménagers classiques. Il doit être déposé dans un centre spécial de
collecte des déchets géré par l'état, ou chez un revendeur assurant ce
service.

Le traitement distinct des appareils ménagers évite tout impact négatif
sur l'environnement et la santé publique. Il permet de récupérer les
matériaux qui les composent dans le but d’une économie importante en
termes d’énergie et de ressources.

FR 16

Déclaration de conformité

Nous déclarons que nos produits satisfont aux Directives, Mesures
et Règlements européens en vigueur ainsi qu’aux exigences qui sont
mentionnées dans les normes auxquelles il est fait référence.

INHALT

Ihre Haube

Sicherheit

Gebrauch

Pflege

Installation

Einleitung 4
Beschreibung 4

Abluftsysteme 5

Bedienung 6

Reinigen 8
Fettfilter entfernen 9
LED-Beleuchtung 9

Allgemein 10
Elektrischer Anschluss 11
Einbaumaße 12
Vorbereitung der Montage 12
Befestigung des Motors 14
Montage der Abzugshaube 15

Anhang

Entsorgung von Gerät und Verpackung 16

DE 3

Timer

IHRE HAUBE

Einleitung

Beschreibung

5

Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller
Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur
Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die

Installationsanweisungen sorgfältig auf. So stehen sie auch für eine

zukünftige Nutzung des Geräts zur Verfügung.

DE 4

1

2

2

1

43 5

4

1. Ausschalten Gebläse und senken der Geschwindigkeit

2. Einschalten Gebläse und erhöhen der Geschwindigkeit

3. Anzeige

4. Timer-Funktion

5. Ein-/Ausschalten der Beleuchtung

SICHERHEIT

Abluftsysteme

Bitte lesen Sie die gesonderten
Sicherheitsvorschriften bevor Sie das Gerät in
Betrieb nehmen!

Diese Abzugshaube muss an einen Abluftkanal angeschlossen werden.
Der angesaugte und gefilterte Kochdunst wird ins Freie geleitet.

DE 5

Timer

NUTZUNG

Bedienung

5

1

2

2

1

43 5

4

Gebläse ein- und ausschalten

• Drücken Sie die Taste '+' / ‘>‘ (2).

Das Gebläse schaltet sich auf Stufe 1 ein.

• Drücken Sie die Taste ‘+‘ / ‘>‘ (2) erneut.

Das Gebläse schaltet auf die nächst höhere Geschwindigkeit.

Nach Stufe drei wird das Gebläse in die Intensivstufe geschaltet.

Nach +/- 5 Minuten schaltet sie wieder zurück auf Stufe drei.

Bei jeder Geschwindigkeit wird die entsprechende Geschwindigkeit

in der Anzeige (3) wiedergegeben.

Drücken Sie die Taste ‘-’ / ‘<‘ (1), um das Gebläse abzuschalten.
In der Anzeige wird (mit jedem Druck der Taste ‘-’ / ‘<‘ )

heruntergezählt, bis das Gebläse endgültig abschaltet.

Beleuchtung ein- und ausschalten

• Drücken Sie die Taste für die Beleuchtung (5).

Die Beleuchtung ist eingeschaltet.

DE 6

Bei Verwendung der Fernbedienung drücken Sie die oberen und
unteren Pfeil, um die Beleuchtung zu steuern.

• Halten Sie kurz die Beleuchtungstaste (5) gedrückt.

Die Beleuchtung geht aus.

NUTZUNG

Timer-Funktion

Die Timer-Funktion dient dazu, das Gebläse automatisch nach einem
bestimmten Zeitraum abzuschalten. Dieser Zeitraum kann in Intervalen
von 10 Minuten bis zu maximal 90 Minuten eingestellt werden.

Automatische Abschaltung Gebläse

• Schalten Sie das Gebläse ein und drücken zie die Timertaste (4).

In der Anzeige erscheint ein ‘0‘, der anzeigt dass die Timer-Funktion

aktiviert ist.

• Stellen Sie die Abschaltzeit mit der Taste ‘+‘ / ‘>‘ (2) ein.
Jede Einstellung in der Anzeige entspricht einer Abschaltzeit von
10 Minuten.

▷ 1 in der Anzeige = 10 Minuten
▷ 2 in der Anzeige = 20 Minuten
▷ usw.

• Drücken Sie die Timer-Taste (4) erneut.

Die Einstellungen für Zeit und Geschwindigkeit wurden gespeichert.

Die Anzeige hört auf zu blinken und zeigt die eingestellte

Geschwindigkeit an. Ein blinkender Punkt in der Anzeige weist

darauf hin, dass die Timer-Funktion aktiviert ist.

• Drücken Sie die Timer-Taste erneut, um die Timer-Funktion zu
beenden.

Wenn die mittels Timer-Funktion eingestellte Zeit und Geschwindigkeit
nicht innerhalb von 20 Sekunden gespeichert werden, wird die Timer­Funktion automatisch beendet.

Tastenbeleuchtung ein- und ausschalten (Bedienung Gerät)

• Drücken und halten Sie die Timer-Taste (4) für einige Sekunden.

Die Tastenbeleuchtung schaltet sich ein.

• Drücken und halten Sie die Timer-Taste (4) erneut für einige
Sekunden.

Die Tastenbeleuchtung wird ausgeschaltet.

DE 7

PFLEGE

Reinigung

Achtung! Vor jeder Reinigung und Pflege muss die Dunstabzugshaube
durch Abziehen des Netzsteckers oder Ausschalten der Sicherung vom
Stromnetz getrennt werden. Die Dunstabzugshaube muss regelmäßig
(mindestens so häufig wie die Fettfilter) innen und außen gereinigt
werden. Keine Produkte verwenden, die Scheuermittel enthalten.

Keinen Alkohol verwenden!

Achtung! Eine Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum
Brand führen. Aus diesem Grund raten wir Ihnen, diese Anweisungen
unbedingt einzuhalten. Der Hersteller übernimmt keine Haftung für
irgendwelche Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben angeführten
Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem
weichen Tuch. Danach mit sauberem Wasser abspülen. Verwenden Sie
keine aggressiven Reinigungsmittel wie etwa Soda. Die Lackierung der
Dunstabzugshaube bleibt schön, wenn Sie sie gelegentlich mit Wachs
einreiben.

DE 8

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln
behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung
des Edelstahls putzen.

Edelstahlfilter

Diese müssen einmal monatlich gereinigt werden (oder wenn das
Sättigungsanzeigesystem der Filter – sofern bei Ihrem Modell
vorhanden – dies anzeigt). Das kann mit einem milden Waschmittel
von Hand, oder im Geschirrspüler bei niedriger Temperatur im
Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach
unten in den Geschirrspüler, so dass das Wasser herauslaufen kann.
Beim Waschen in einem Geschirrspüler können Fettfilter aus Aluminium
leicht die Farbe ändern. Das ist normal und hat keine Auswirkung auf
ihre Filtereigenschaften.

PFLEGE

Fettfilter

Beleuchtung

Fettfilter entfernen

• Zum Herausnehmen der Fettfilter erst die Randabsaugungsplatte

lösen.

• Die Daumen auf den Rand der Abzugshaube und die Finger hinter

die Platte haken.

• Die Randabsaugungsplatte nach unten klappen.

• Halten Sie den Fettfilter links am Handgriff fest und klappen Sie die

Vorderseite des Filters nach unten. Jetzt können Sie den Filter auf
sich zu aus der Haube nehmen.

• Reinigen Sie den Fettfilter.

• Zur Einsetzung des Filters erst die Rückseite in die Halterung

drücken. Dann die Vorderseite nach oben drehen. Der Filter ist jetzt
wieder eingesetzt.

• Befestigen Sie die Randabsaugungsplatte.

• Diese Abzugshaube ist mit LED-Leuchtmitteln ausgestattet.

• LED-Leuchtmittel sorgen für optimale Beleuchtung, halten bis zu

10 mal länger als konventionelle Lampen und sparen bis zu 90 %
Energie.

• Wenn die LED-Beleuchtung ausgetauscht werden muss,

wenden Sie sich an den Kundendienst.

DE 9

INSTALLATION

Allgemein

Dieses Geräts muss von einem anerkannten Installateur angeschlossen
werden, der die anzuwendenden Sicherheitsvorschriften kennt und
beachtet. Das Gerät entspricht den europäischen Vorschriften.

Wichtige Informationen:

• Der Abstand zwischen dem niedrigsten Punkt der Anzugshaube
und einer Gaskochplatte muss mindestens 65 cm betragen.
Bei einer elektrischen Kochplatte,einem Keramikfeld oder einer
Induktionskochplatte muss dieser Abstand mindestens 55 cm sein.

• Wenn die Dunstabzugshaube an einen vorhandenen Abluftkanal
angeschlossen wird, dürfen an diesen Kanal keine weiteren Geräte
(wie etwa ein Gaswassererhitzer oder ein Ofen) angeschlossen sein.

• Beachten Sie die örtlichen Vorschriften für die Entlüftung von
Gasgeräten.

• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so
besser ist die Wirkung der Dunstabzugshaube.

DE 10

• Überprüfen Sie vor dem Bohren, ob in der Wand
Installationsleitungen vorhanden sind.

• Das Anschlussrohr der Abzugshaube hat einen Durchmesser von
125 oder 150 mm. Es wird empfohlen, dass das Abluftrohr einen
möglichst großen Durchmesser hat.

• Das mit dieser Dunstabzugshaube mitgelieferte Installationsmaterial
ist für verstärkte Beton- und Backsteinmauern geeignet. Für einige
Mauertypen sind spezielle Dübel und Schrauben erforderlich.

INSTALLATION

Elektrischer Anschluss

Dieses Gerät ist mit einem geerdeten Stecker versehen, der an eine

geerdete (Schuko-)Steckdose angeschlossen werden muss.

Kontrollieren Sie, dass die Netzspannung der Spannung entspricht,
die auf dem Betriebsdatenschild angegeben ist. Das Gerät muss
folgendermaßen ans Stromnetz angeschlossen werden:
BRAUN = L (Leiter)
BLAU = N (Neutral)
GRÜN/GELB = Erde (Schutzleiter)

Diese Abzugshaube ist mit einem Stecker ausgestattet. Bringen Sie die
Abzugshaube so an, dass der Stecker zugänglich ist.

Achtung!

Wenn Sie die Haube direkt anschließen, achten Sie darauf, dass ein
zweipoliger Schalter mit einem Zwischenraum von mindestens 3 mm in
der Versorgungsleitung angebracht ist.

max. 150 mm

DE 11

INSTALLATION

500

465

120

900

860

260

233

252

252

ø150

662

Einbaumaße

Vorbereitung der Montage

Vorbereitung der Aussparung

• Bestimmen Sie die Position der Aussparung in der Decke oder in
der Verkleidung in Bezug auf die Kochplatte.

DE 12

465+10 mm

860+10 mm

INSTALLATION

• Die Abzugshaube ist mit einem provisorischen verstellbaren
Aufhängesystem ausgestattet, um die Montage zu vereinfachen.
Um dieses System einsetzen zu können, muss die Aussparung für
das provisorische Aufhängen mit einem Aufhängerahmen versehen
sein (Höhe maximal 115 mm).

115

Achtung: Der Rahmen muss stabil genug sein, um die Abzugshaube an
4 Punkten tragen zu können.

• Die Decke/Verkleidung muss mit einer Unterkonstruktion aus
Kanthölzern versehen werden mit einer minimalen Tiefe von 36
mm, an der die Abzugshaube mithilfe von 4 Schrauben befestigt
werden kann. Berücksichtigen Sie hierbei die Positionen der
Montagelöcher.

260

662

4x

• Die Kanthölzer vorzugsweise parallel zu den kurzen Seiten
anordnen.

DE 13

INSTALLATION

8x

Motor drehen

Der Motor kann in 5 Richtungen ausblasen (zu den 4 Seiten oder
nach oben). Drehen Sie das Motorgehäuse zur gewünschten
Ausblasrichtung.

Ausblasrichtung ändern

1. Randabsaugplatte nach unten klappen.

2. Fettfilter herausnehmen.

3. Schrauben des Motorgehäuses lösen.

8x

DE 14

4. Motorgehäuse so drehen, dass die Ausblasöffnung zur
gewünschten Seite zeigt. Wenn nach oben ausgeblasen werden
soll, Motor aus dem Motorgehäuse nehmen. Motor so drehen,
dass die Ausblasöffnung nach oben zeigt. Motor wieder in das
Motorgehäuse schrauben.

7x

7x

7x

5. Motorgehäuse auf die Absaugeinheit schrauben.

7x

INSTALLATION

Montage der Abzugshaube

• Bestimmen Sie die richtige Position der tragenden Kanthölzer in der

Aussparung (siehe ‘Vorbereitung der Aussparung’)

• Schließen Sie die Abzugshaube ans Stromnetz an. Stecken Sie den

Stecker in die Steckdose.

• Setzen Sie die Abzugshaube in die Aussparung ein. Schieben

Sie die vier Zapfen nach links und rechts und lassen Sie
die Abzugshaube darauf aufliegen (siehe ‘Vorbereitung der
Aussparung’.

• Schrauben Sie die Abzugshaube mit den 4 Schrauben an die

2 Kanthölzer.

Für die Anordnung des Motors neben der Absaugeinheit wird

Zubehörsatz EMP690 benötigt!

DE 15

ANHANG

Entsorgung

Entsorgung von Gerät und Verpackung

Dieses Gerät wurde unter der Verwendung umweltfreundlicher
Materialien hergestellt. Nach Ablauf seiner Nutzungsdauer muss
es verantwortungsbewusst entsorgt werden. Hierzu erhalten Sie
Informationen bei den zuständigen Behörden.

Die Verpackung des Gerätes kann recycelt werden. Verwendet können
sein:

• Pappe;

• Polyethylenfolie (PE);

• CFRP-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen

Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte
getrennt zu beseitigen, ist das Produkt mit einer durchgestrichenen
Mülltonne gekennzeichnet. Dies bedeutet, dass das Produkt am Ende
seiner Nutzungszeit nicht zusammen mit dem Hausabfall beseitigt
werden darf. Stattdessen muss es zur Entsorgung bei einer von den
städtischen Behörden eingerichteten Sammelstelle oder zu einem
Fachhändler, der einen Rücknahmeservice anbietet, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche
negative Auswirkungen auf die Umwelt und die menschliche
Gesundheit, die eine nicht vorschriftsmäßige Entsorgung zur Folge hat.
Außerdem wird die Wiederverwertung der Materialien ermöglicht, aus
denen das Gerät besteht, was wiederum eine bedeutende Einsparung
an Energie und Ressourcen mit sich bringt.

DE 16

Konformitätserklärung

Wir erklären, dass unsere Produkte die für sie relevanten europäischen
Richtlinien, Beschlüsse und Verordnungen erfüllen, sowie die
Anforderungen der angegebenen Normen.

CONTENTS

Your cooker hood

Safety

Use

Maintenance

Installation

Introduction 4
Description 4

Extraction systems 5

Controls 6

Cleaning 8
Grease filters 9
Lighting 9

General 10
Electrical connection 11
Installation dimensions 12
Preparation for mounting 12
Attaching the motor 14
Installing the cooker hood 15

Appendix

Disposal 16

EN 3

Timer

YOUR COOKER HOOD

Introduction

This user manual gives you a quick overview of all the possibilities
offered by the appliance. You will find information on safety measures
and maintaining the appliance.

Please retain this user manual and the installation guide.

They may be of use to future users of the appliance.

Description

5

1

2

2

1

43 5

4

1. Reduce extractor capacity and switch fan off

2. Switch fan on and increase extractor capacity

3. Display

4. Timer function

5. Switch lighting on/off

EN 4

SAFETY

Extraction systems

Read the separate safety instructions before
using the device!

This cooker hood must be connected to an outlet duct. The cooking
fumes that are drawn in and filtered are then discharged to the outside
atmosphere.

EN 5

Timer

USE

Controls

5

1

2

2

1

43 5

4

Switching fan on and off

• Press the ‘+’ / ‘>’ button (2).

The fan switches on at setting 1.

• Press the ‘+’ / ‘>’ button (2) again.

The fan switches to a higher speed. After speed three the fan

switches to an intensive setting. After +/- 5 minutes this switches

back to speed 3.

At each speed, the relevant setting is shown in the display (3).

• Press the ‘-’ / ‘<’ (1) button to switch off the fan.

The display counts down to ‘0’ (every time the ‘-’ / ‘<’ button is

pressed) and then the fan switches off.

Switching lighting on and off

• Press the lighting button (5).

The lighting switches on.

EN 6

Adjust the brightness of the lighting with the upper and lower arrow of
the remote control.

• Press the lighting button (5).

The light goes off.

USE

Timer function

The timer function can be used to switch the fan off automatically after
a certain period of time. The shutoff time can be set at intervals of 10
minutes up to a maximum of 90 minutes.

Switching off the fan automatically

• Switch the fan on and press the timer button (4).

‘0’ flashes in the display, indicating that the timer function is active.

• Set the shutoff time using the ‘+’ / ‘>’ button (2).

Each setting in the display corresponds to a shutoff time of

10 minutes:

▷ 1 in display = 10 minutes
▷ 2 in display = 20 minutes
▷ etc.

• Press the timer button (4) again.

The set time and speed are saved. The display stops flashing and

shows the set speed. A flashing dot in the display indicates that the

timer function is active.

• Press the timer button again to stop the timer function.

If the time and speed are not saved within 20 seconds, the timer
function switches off again.

Switching button illumination on and off (appliance control)

• Press and hold the timer button (4) for a few seconds.

The button illumination comes on.

• Press and hold the timer button (4) again for a few seconds.

The illumination switches off.

EN 7

MAINTENANCE

Cleaning

Attention! Before performing any maintenance operation, isolate
the hood from the electrical supply by unplugging the appliance or
switching off your household’s master switch. The cooker hood should
be cleaned regularly (at least as frequently as the grease filters are
cleaned) both internally and externally. Do not use abrasive products.

Do not use alcohol!

Attention! Failure to comply with the basic recommendations for

cleaning the cooker hood and cleaning/replacing the filters may lead to
a fire. Therefore, we recommend that you observe these instructions.
The manufacturer declines all responsibility for any damage to the
motor or any fire damage linked to inappropriate maintenance or failure
to observe the above safety recommendations.

Cooker hood

Clean the cooker hood with soapy water and a soft cloth. Then wipe
with clean water to rinse. Do not apply aggressive cleaning agents such
as caustic soda. The paintwork on the cooker hood will remain shiny if
it is periodically rubbed with wax.

EN 8

Stainless steel canopy hoods

Do not use any sort of scourer. Treat with a stainless steel care product
and polish with the structure of the stainless steel.

Metal grease filters

These must be cleaned once a month (or when indicated by the filter
saturation indication system, if present on your model) using non­aggressive detergents, either by hand or in the dishwasher, which must
be set to a low temperature and a short cycle. The openings must be
placed downwards to let the water run out of the filters. When washed
in a dishwasher, aluminium grease filters may be discoloured slightly.
This is normal and does not affect their filtering capacity.

MAINTENANCE

Grease filter

Lighting

Removing the grease filter

• Before you can remove the grease filter, you must open the edge-

extractor panel.

• Hook your fingers behind the panel and use your thumbs to lever it

away from the edge of the extractor hood.

• Flip the edge-extractor panel downwards.

• Take hold of the grease filter using the handgrip on the left and tilt

the front side of the filter downwards. Now lift the filter from the
hood towards you.

• Clean the grease filter.

• Put the filter back into place by first pushing the rear side into the

holder. Tilt the front side upwards. The filter is now once again in
place.

• Press the edge-extractor panel into place.

• The cooker hood is fitted with LED lighting.

• LED lamps guarantee you optimum lighting, a service life of up to

10 times longer than conventional lamps and energy savings of as
much as 90%.

• Contact the technical department when LED lighting needs to

be replaced.

EN 9

INSTALLATION

General

This appliance must be connected to the electric mains by an authorised
installer who is familiar with the safety precautions and will carry them
out. The appliance is in compliance with European guidelines.

Important information:

• The distance between the lowest point of the cooker hood and
a gas hob must be at least 65 cm. If using an electric, ceramic
or induction hob, this distance must be at least 55 cm.

• If the cooker hood is connected to an existing exhaust duct, no
other appliance must be connected to the duct (such as a hot water
heater or a stove).

• Consider local regulations with respect to the ventilation of gas
appliances.

• The shorter the duct, and the fewer bends in it, the better the
cooker hood will work.

EN 10

• Check before you start drilling that no installation pipe(s) is/are
present.

• The connection pipe to the cooker hood has a diameter of 125
or 150 mm. We recommend that the exhaust pipe has as large a
diameter as possible.

• The enclosed installation materials are suitable for reinforced
concrete and brick walls. For some types of wall you may need
special plugs and screws.

INSTALLATION

Electrical connection

This appliance is fitted with an earthed plug, which should be

connected to an earthed wall socket.

Check that the voltage indicated on the rating plate matches the voltage
of your household supply.
The appliance should be connected to the mains as follows:
BROWN = L live
BLUE = N neutral
GREEN/YELLOW = earth

This cooker hood is fitted with a connector plug. Install the cooker hood
so that the plug is accessible.

Attention!

If you are making a fixed connection, you must ensure that a double
pole switch with an air gap of at least 3 mm is fitted in the supply line.

max. 150 mm

EN 11

INSTALLATION

500

465

120

900

860

260

233

252

252

ø150

662

Installation dimensions

Preparation for mounting

Preparing the recess

• Determine the location for the recess in relation to the hob, either in
the ceiling or in the chimney.

860+10 mm

465+10 mm

EN 12

INSTALLATION

• The hood is fitted with a temporary suspension system with sliders
to make it easier to mount. To use this system, the recess must
have a suspension flange to suspend it temporarily (maximum
height 115 mm).

115

Attention: the flange must be sufficiently strong to support the cooker
hood across 4 points.

• The ceiling/chimney must be fitted with a bar that has a minimum
thickness of 36 mm to which the extraction hood can be attached
with the 4 screws. Remember to check the position of the mounting
holes.

260

662

4x

• Preferably fix the bars so the short sides are parallel to each other.

EN 13

INSTALLATION

8x

Rotating the motor

The motor can discharge air in 5 directions (to the 4 sides or upwards).
Rotate the motor housing to select the correct discharge direction.

Changing the discharge direction

1. Flip the edge extractor panel downwards.

2. Remove the grease filters.

3. Unscrew the motor housing.

8x

EN 14

4. Rotate the motor housing so that the discharge opening is on the
desired side. For discharge upwards, unscrew the motor out of the
motor housing. Rotate the motor so that the discharge opening is
facing upwards and screw the motor back into the motor housing..

7x

7x

7x

5. Screw the motor housing onto the extraction unit.

7x

INSTALLATION

Installing the cooker hood

• Determine the correct position of the support bars in the recess

(see ’Preparing the recess’).

• Connect the cooker hood to the mains. Put the plug into the socket.

• Place the cooker hood in the recess. Slide the 4 pegs to the left and

right so the hood is resting on them (see ‘Preparing the recess’.

• Tighten the screws of the hood to the 2 bars.

The EMP690 accessory set is required for installing the motor

next to the extraction unit!

EN 15

APPENDIX

Disposal

Disposal of appliance and packaging

This appliance was manufactured using sustainable materials. It
must be disposed of responsibly at the end of its life cycle. The local
authorities can provide you with the relevant information.

The packaging of this appliance is recyclable. It may have been made
from:

• cardboard;

• polythene film (PE);

• CFRP-free polystyrene (PS hard foam).

You need to dispose of these materials responsibly in accordance with

official regulations.

To draw attention to the fact that the segregated processing of
household electrical appliances is compulsory, this appliance carries
the symbol of a crossed-out dustbin. This means that you may not
dispose of the appliance as household refuse at the end of its useful
life. Instead, it should be taken to a special segregated refuse collection
centre run by the local authority or to a dealer providing this service.

Segregated processing of household appliances prevents any negative
impact on the environment and public health that might otherwise
arise. It allows the recovery of the materials used to manufacture
this appliance, thus generating considerable savings in terms of raw
materials and energy.

EN 16

Declaration of conformity

We hereby declare that our products satisfy the applicable European
directives, orders and regulations, as well as the requirements stated in
the referenced standards.

EN 17

*795336*

795336

795336 / VER 1 / 08-02-2019
