ETNA AI573RVS User guide

GEBRUIKSAANWIJZING

MODE D’EMPLOI
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE

AFZUIGKAP

HOTTE CHEMINÉE
DUNSTABZUGSHAUBE
COOKER HOOD

AI553RVS
AI573RVS

NL Gebruiksaanwijzing NL 3 - NL 12

FR Mode d’emploi FR 3 - FR 12

DE Bedienungsanleitung DE 3 - DE 12

EN Instructions for use EN 3 - EN 12

Gebruikte pictogrammen - Pictogrammes utilisés - Benutzte Piktogramme

Pictograms used

Belangrijk om te weten - Important à savoir - Wissenswertes - Important information

Tip - Conseil - Tipp

INHOUD

Uw afzuigkap

Gebruik

Onderhoud

Installatie

Bijlage

Inleiding 4
Beschrijving 4

Bediening 5

Reinigen 6
Vetfilters 7
Koolstoffilter 7
Verlichting 8

Algemeen 9
Aansluiting 10
Afmetingen 11
Montage 12

Verpakking en toestel afvoeren 14

NL 3

UW AFZUIGKAP

Inleiding

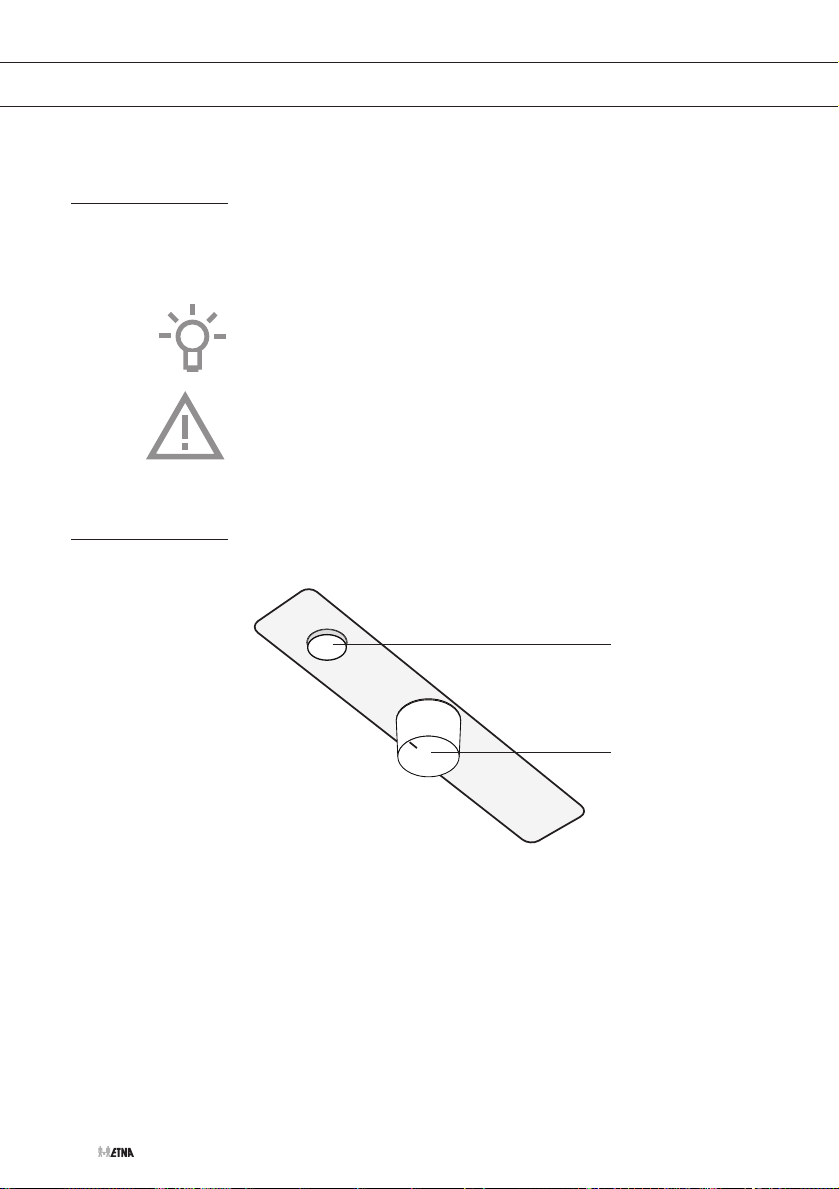

Beschrijving

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn

voordeel mee doen.

Lees voor gebruik eerst de separate
veiligheidsinstructies.

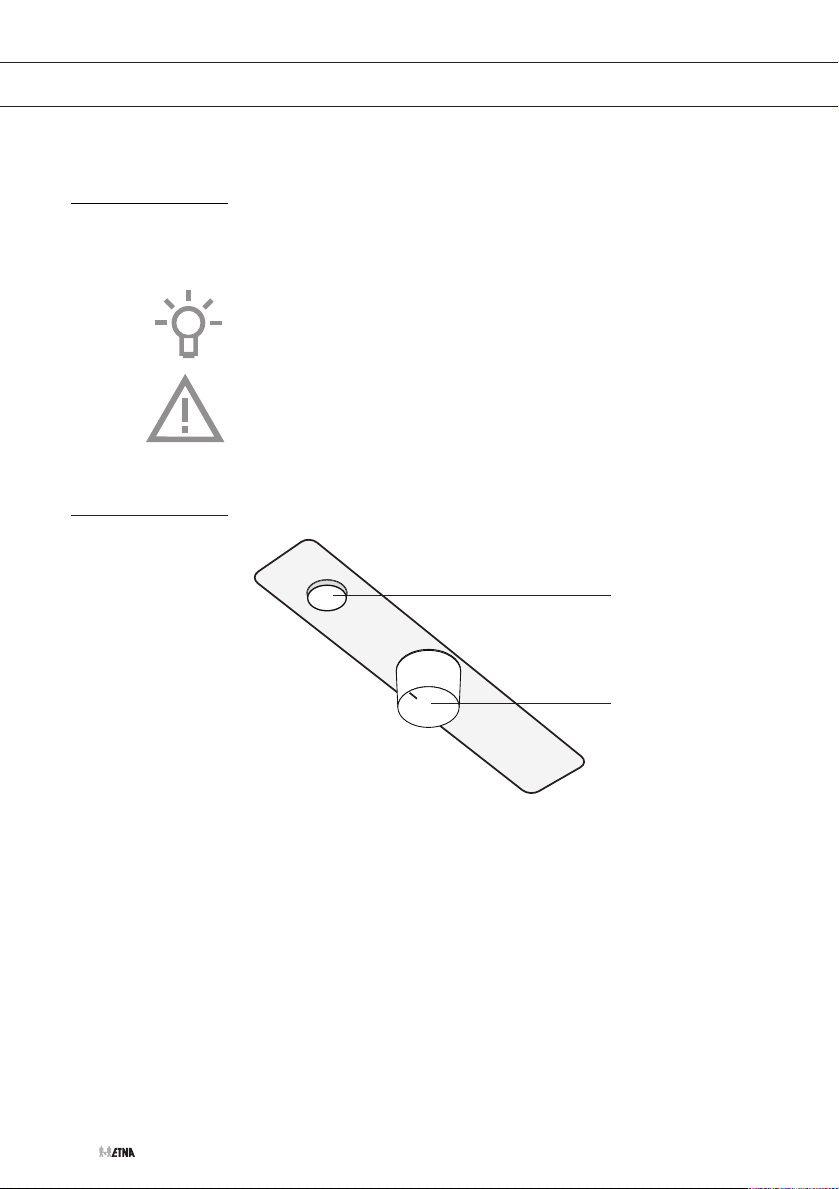

1

NL 4

2

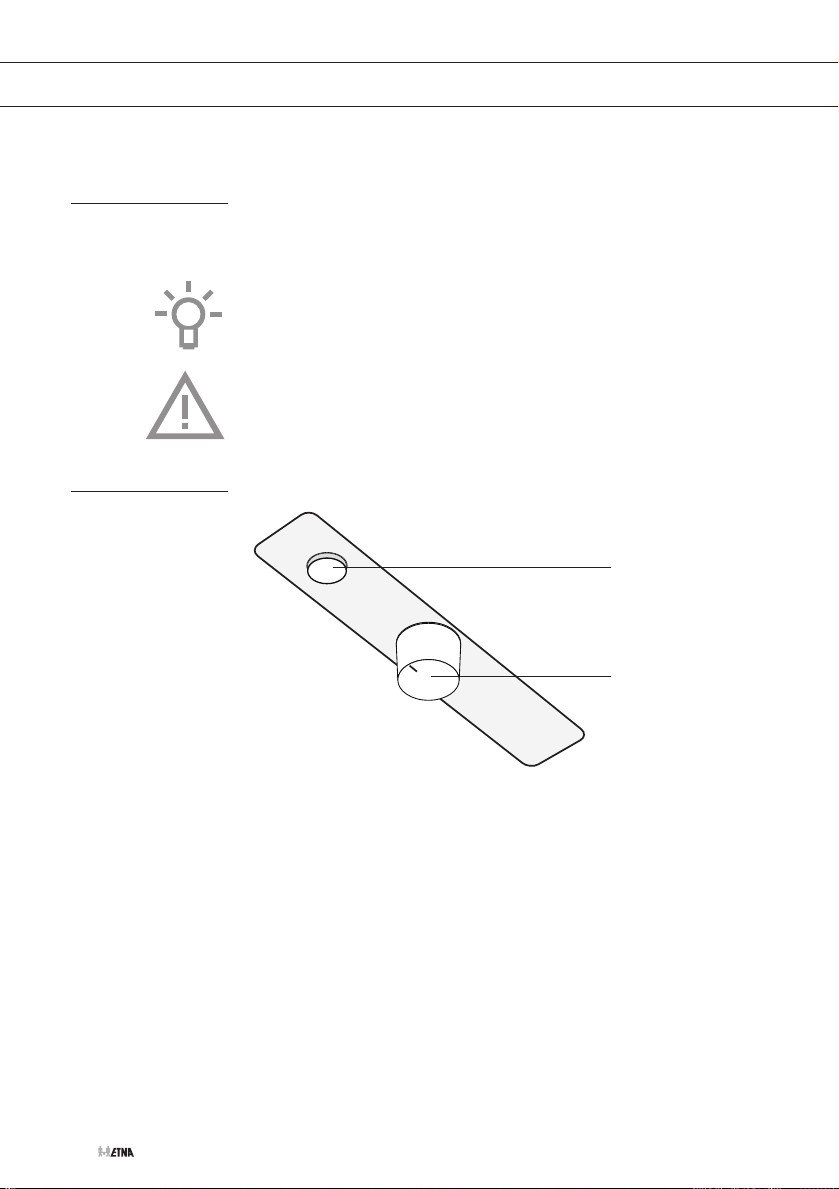

1. Drukknop voor in-/uitschakelen verlichting

2. Draaiknop voor in/uitschakelen ventilator en
kiezen afzuigstand 1, 2, of 3

GEBRUIK

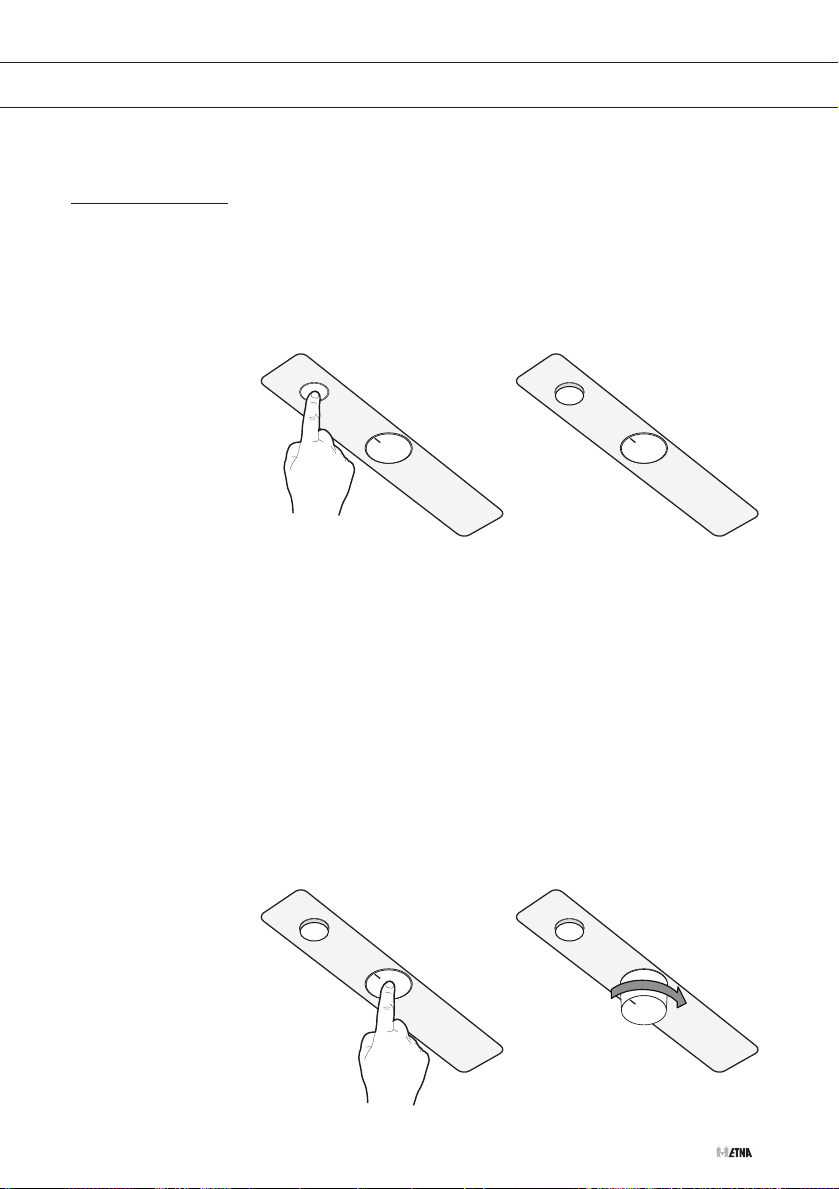

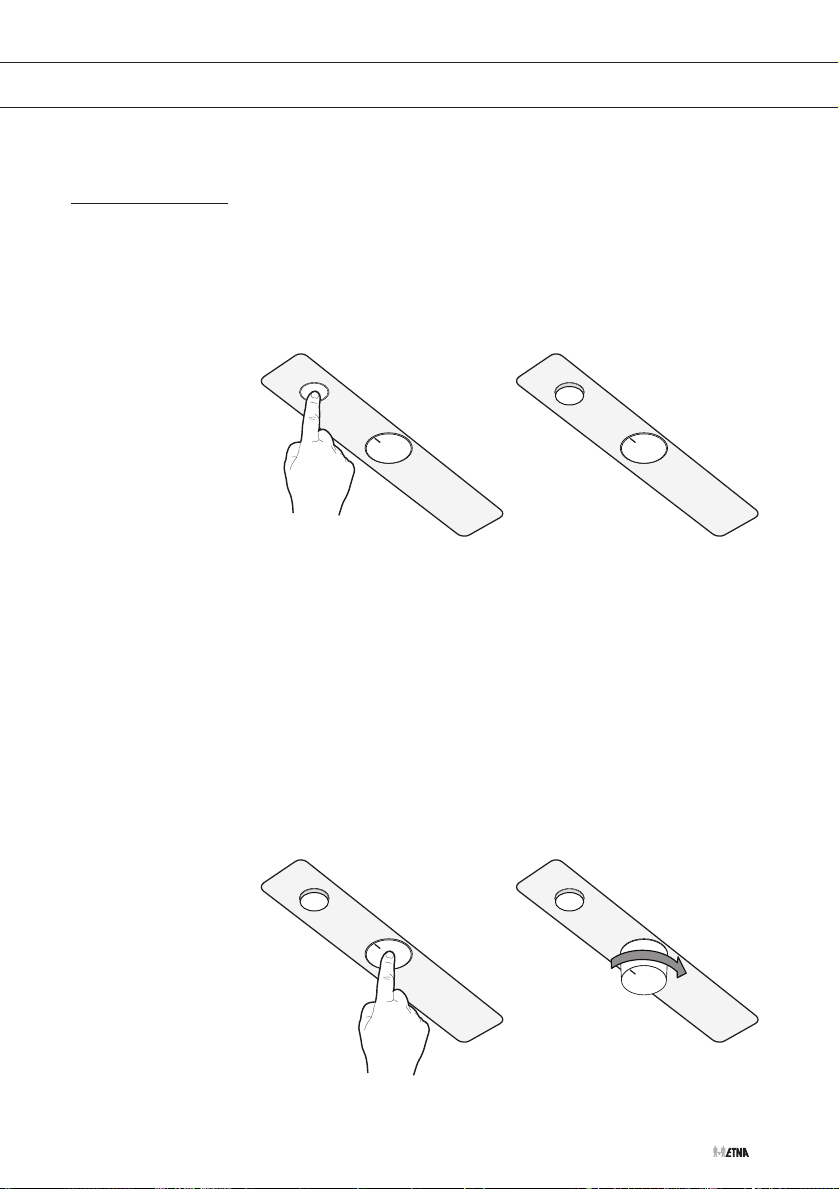

Bediening

Verlichting in- en uitschakelen

1. Druk op de knop (1).

▷ De verlichting gaat aan.

2. Druk op knop (1).

▷ De verlichting gaat uit.

Ventilator in- en uitschakelen

1. Draai de knop (2) naar de gewenste afzuigstand in 1, 2, of 3.

▷ De afzuigkap schakelt in op de corresponderende stand.

▷ Als de draaiknop zich verzonken in de afzuigkap bevindt, druk

deze dan in om hem uit de kap te laten schieten.

▷ De draaiknop kan, indien gewenst, tijdens gebruik van de

afzuigkap ingedrukt worden zodat deze verdwijnt in de kap.

2. Draai de knop (2) naar stand 0.

▷ De ventilator schakelt uit.

0

NL 5

ONDERHOUD

Reinigen

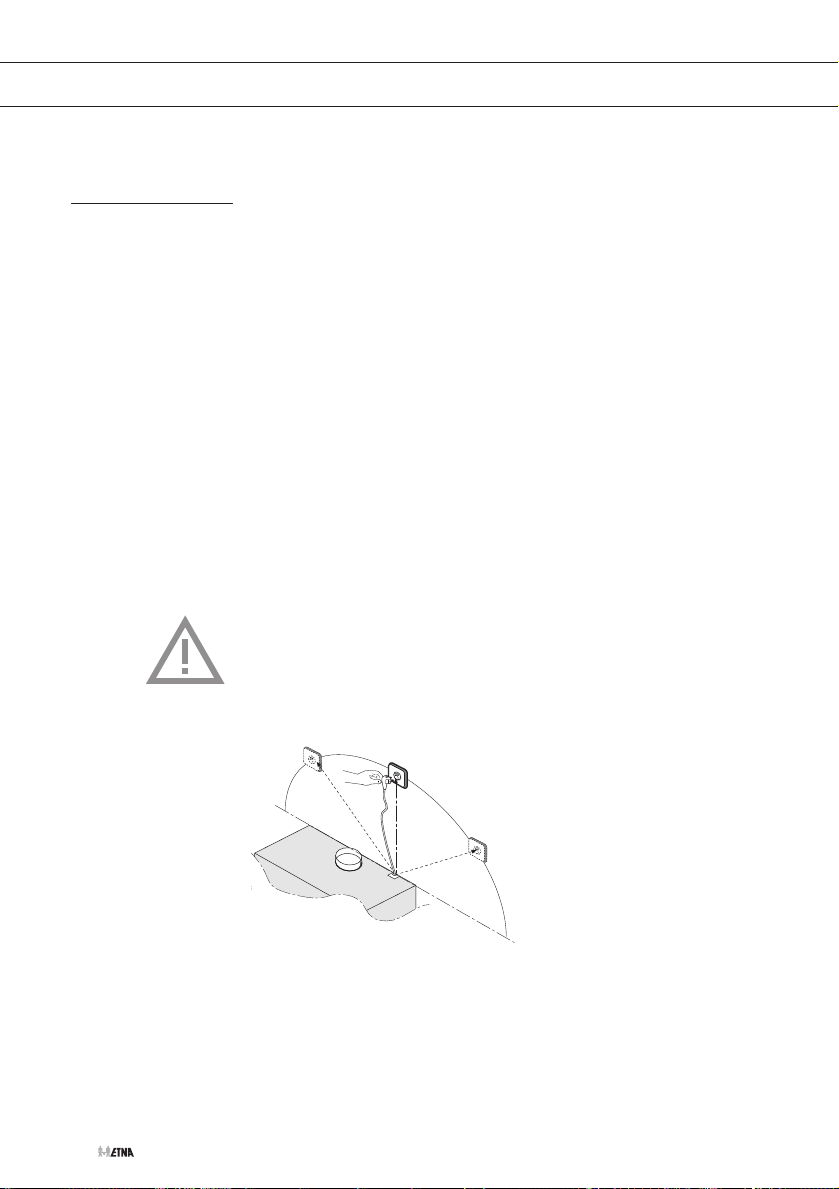

Attentie!

• Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos
door de stekker te verwijderen uit het stopcontact of door de
hoofdschakelaar van de woning uit te schakelen.

• De kap moet regelmatig schoon gemaakt worden, zowel binnen
als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters
gereinigd worden).

• Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!

• De fabrikant is niet aansprakelijk voor schade aan de motor
of schade ten gevolge van brand die het gevolg zijn van
ondeskundig onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.

Afzuigkap

• Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen.

• Gebruik geen alcohol of producten die schuurmiddelen bevatten.

• Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld
soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan
de lak met was inwrijft.

NL 6

Roestvrijstalen schouwkappen

• Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen.

• Behandel na met een niet schurend, niet polijstend middel en poets
met de structuur van het roestvrijstaal mee.

Metalen vetfilters

• Reinig metalen vetfilters minimaal eenmaal per maand.

• Reinig de filters met de hand of in de vaatwasmachine op lage
temperaturen en met een kort programma.

• Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen.

• Aluminium vetfilters worden door de reinigingsmiddelen in de
vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

ONDERHOUD

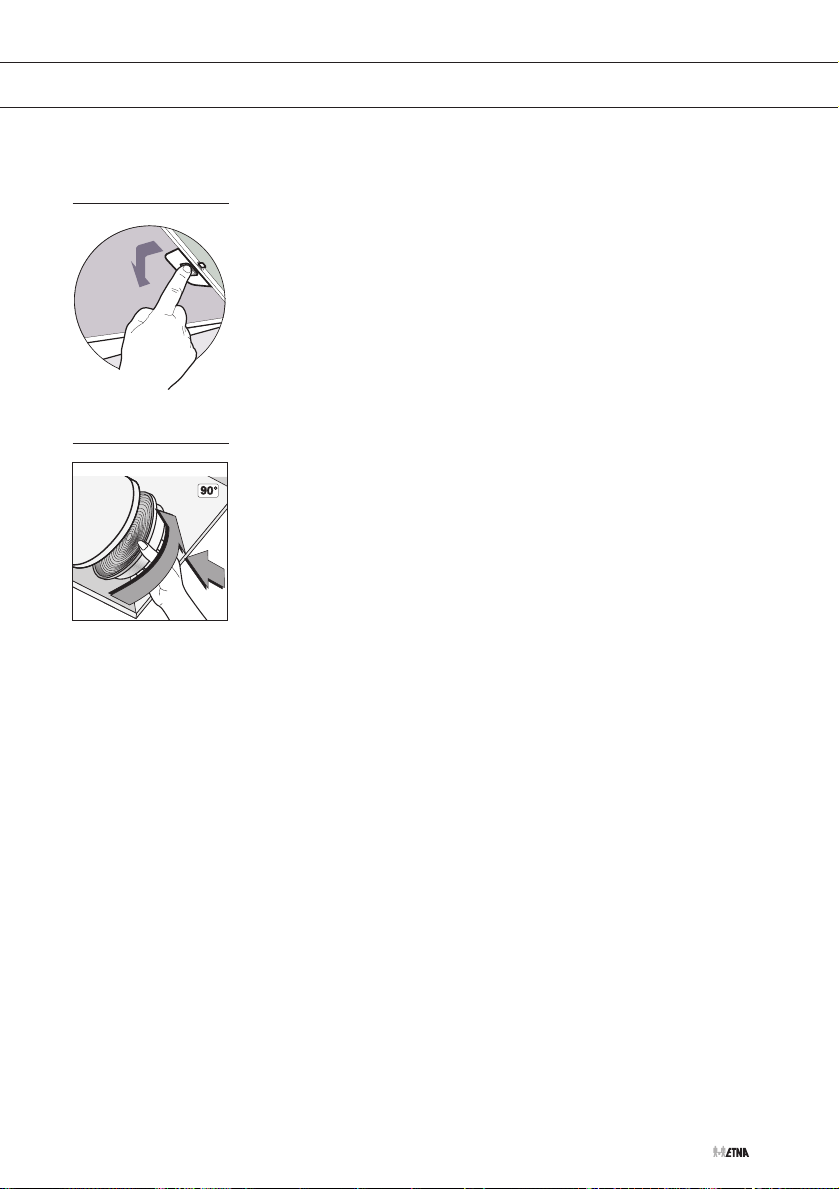

Vetfilters

Koolstoffilter

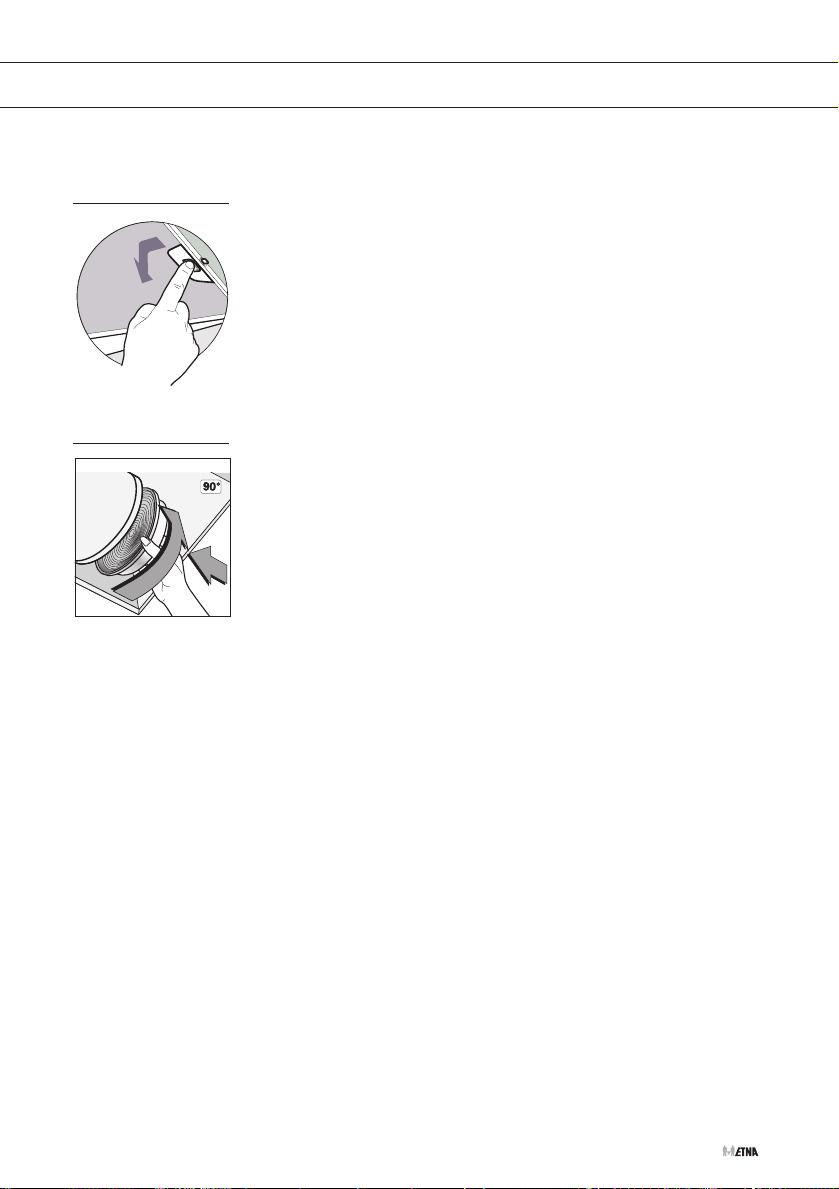

Vetfilters verwijderen

1. Trek het vetfilter aan de hendel naar u toe en kantel het naar voren
omlaag.

Het koolstoffilter vervangen

Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.

1. Verwijder het vetfilter.

2. Bevestig de koolstoffilters aan de motor.

3. Plaats het vetfilter.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.

• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.

• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.

NL 7

ONDERHOUD

Verlichting

Lampen vervangen

Let op! Maak de afzuigkap spanningsloos.

▷ Neem de stekker uit het stop contact of zet de schakelaar in de

meterkast op nul.

1. Verwijder de vetfilters.

2. Schroef het lampje uit de fitting en vervang deze door een lamp
met hetzelfde wattage en uitvoering.

3. Plaats de vetfilters terug.

Lamp

Vermogen

3 W E14 220-240 V 102 x 35 mm DRBB/C-3-220-240

Fitting Voltage

Afmeting

ILCOS Code

E14-35/102

NL 8

INSTALLATIE

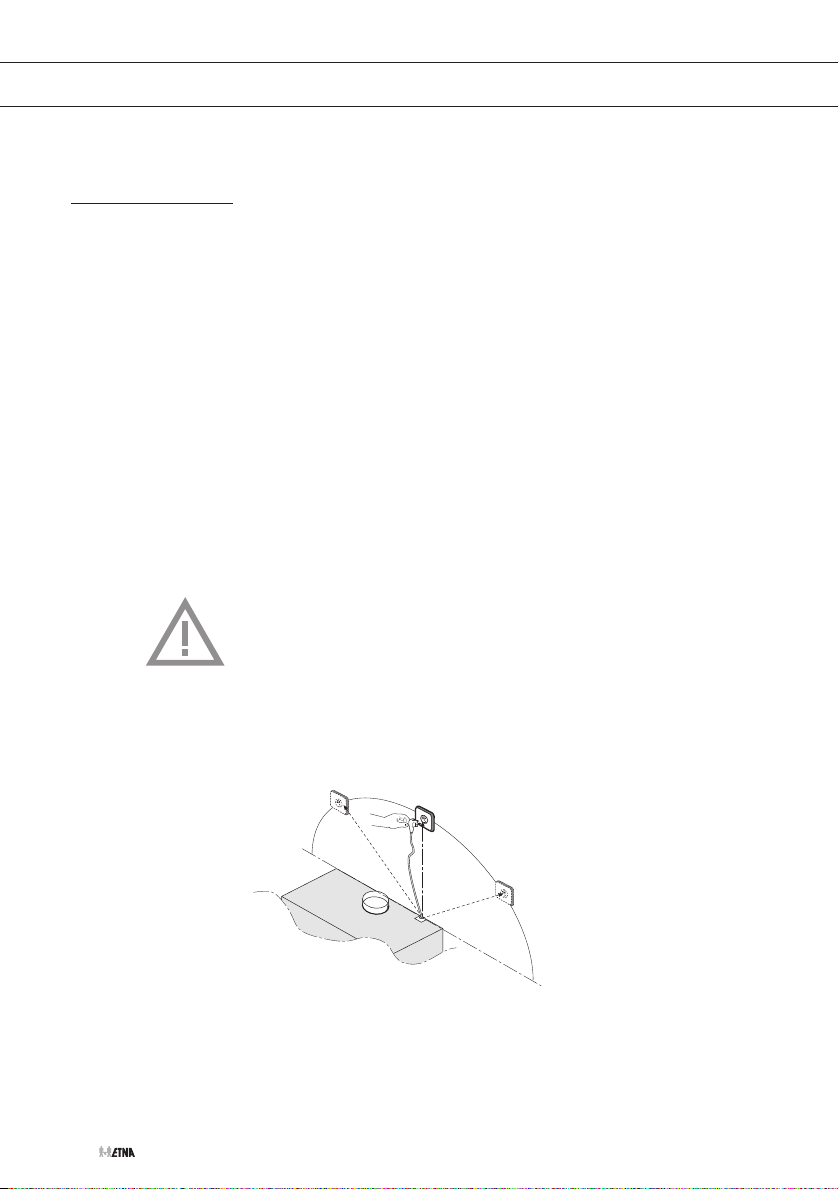

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
60 cm zijn.

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).

• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.

• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).

• De aansluitpijp van de schouwkap heeft een diameter van 120 mm.
Het beste is de afvoerpijp met de grootst mogelijke diameter uit te
voeren.

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 9

INSTALLATIE

Aansluiting

Elektrische aansluiting

• Dit is een (isolatie) klasse I toestel.

• Dit toestel is voorzien van een geaarde stekker welke op een

geaarde wandcontactdoos aangesloten dient te worden.

Controleer of de op het typeplaatje vermelde spanning overeenkomt met
de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

• BRUIN = L fase

• BLAUW = N nul

• GROEN/GEEL = Aarde

Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar blijft. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op:
Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
omnipolaire schakelaar met een contactafstand van minimaal 3 mm in
de toevoerleiding wordt aangebracht.

NL 10

max. 140 cm

INSTALLATIE

ø 120

ø 125

493-693

300

535-735

172

257

260

<23

w (<23)

w +156.7

<25

495 - 695

+1+1+1

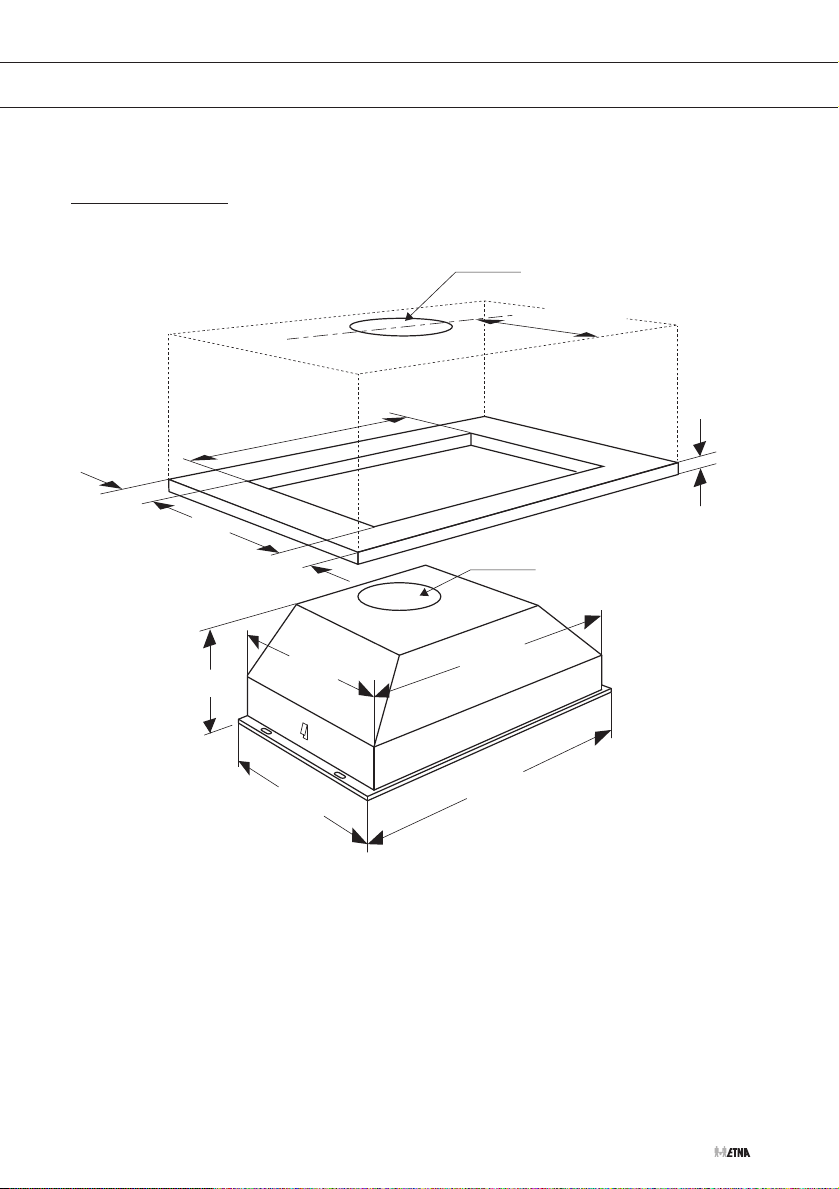

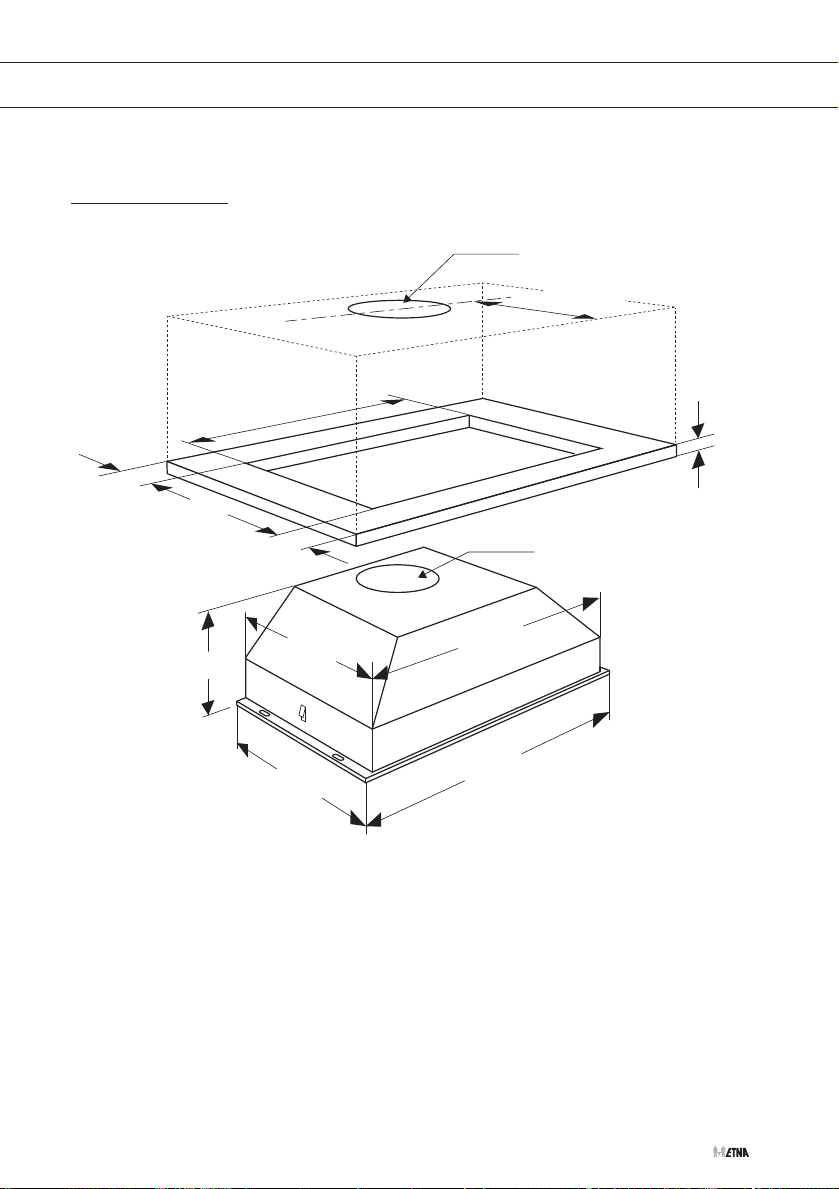

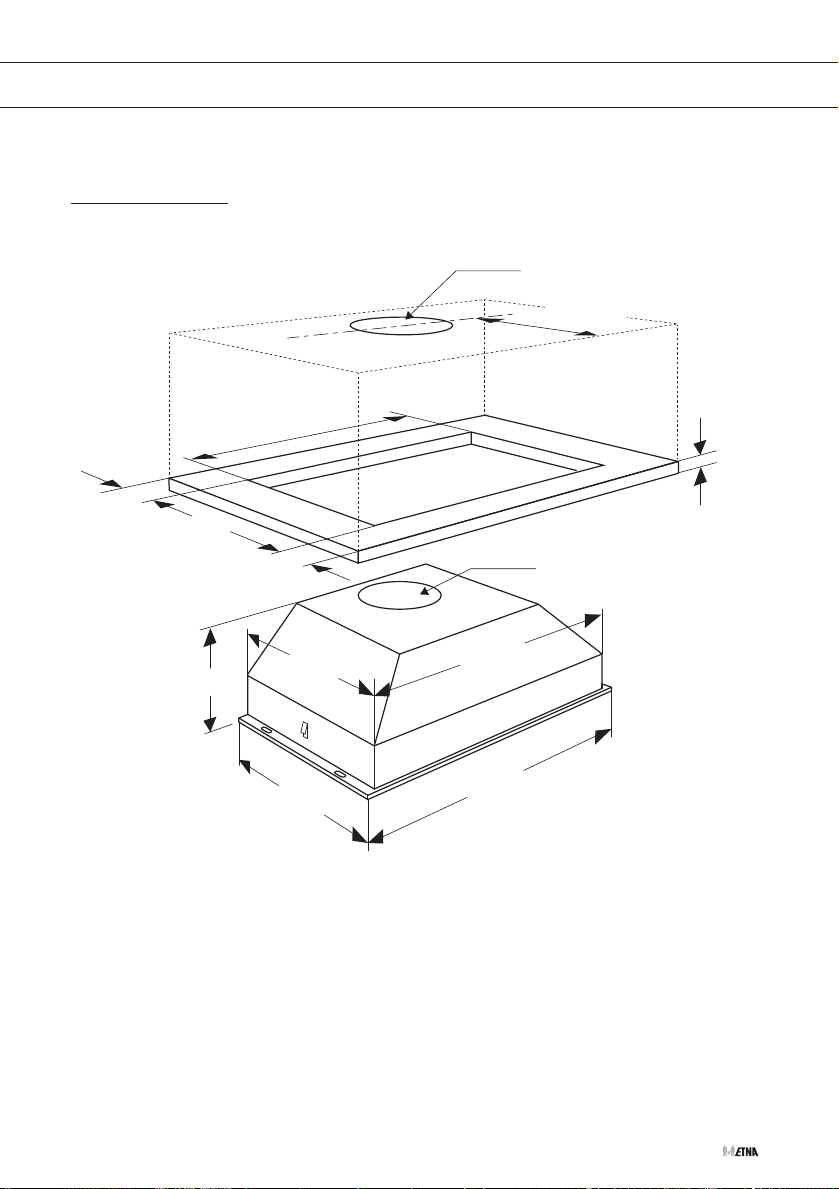

Afmetingen

NL 11

INSTALLATIE

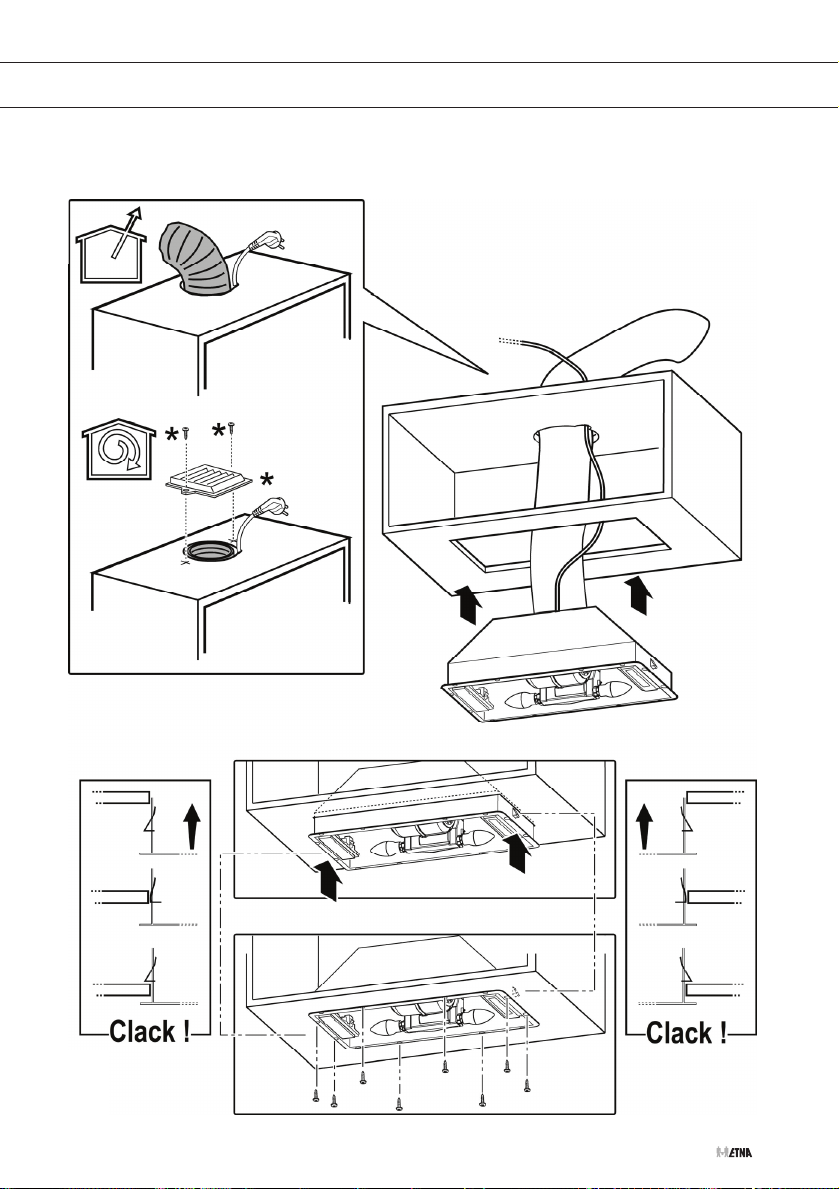

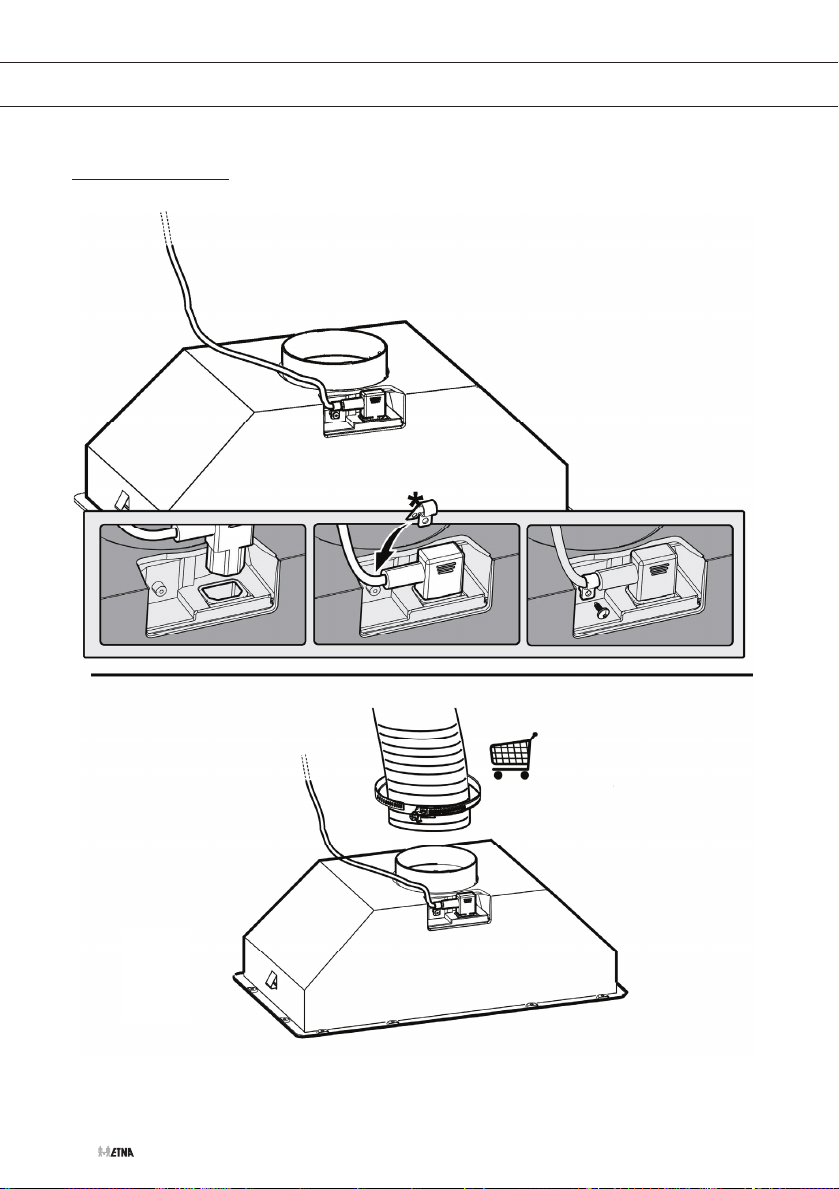

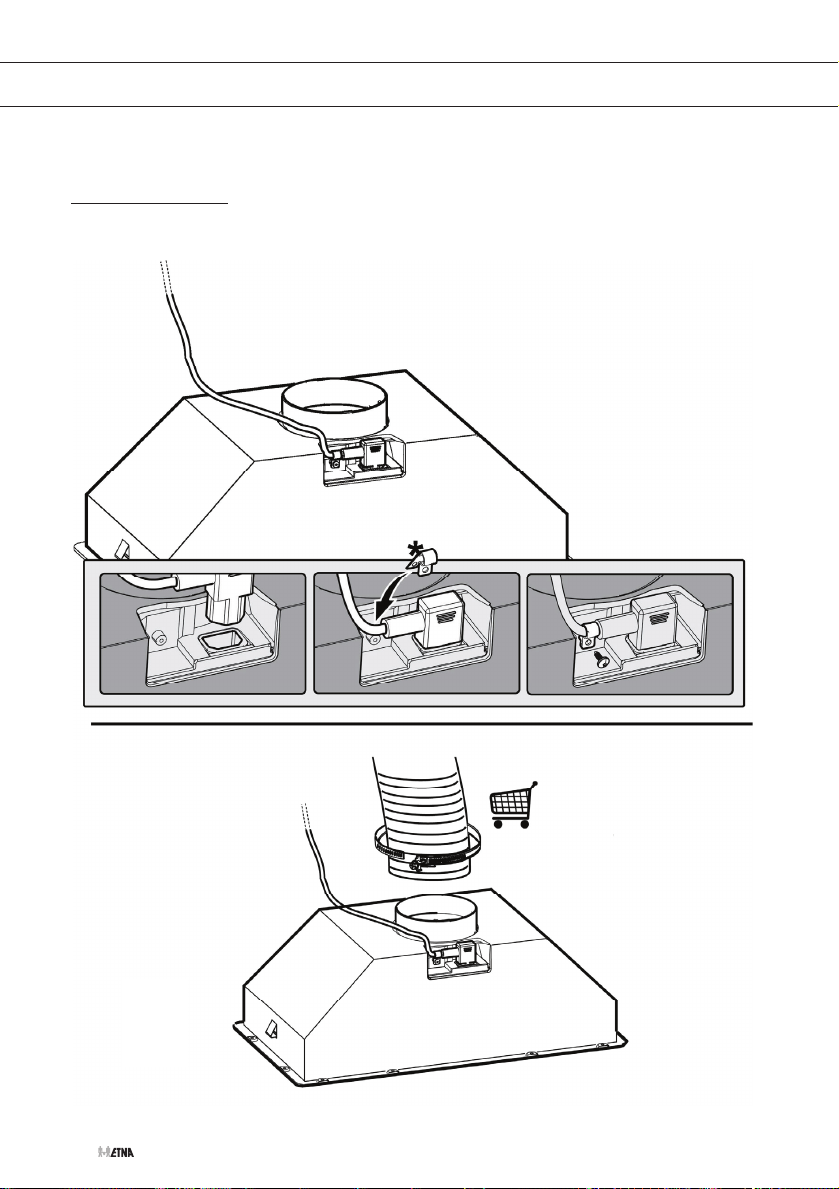

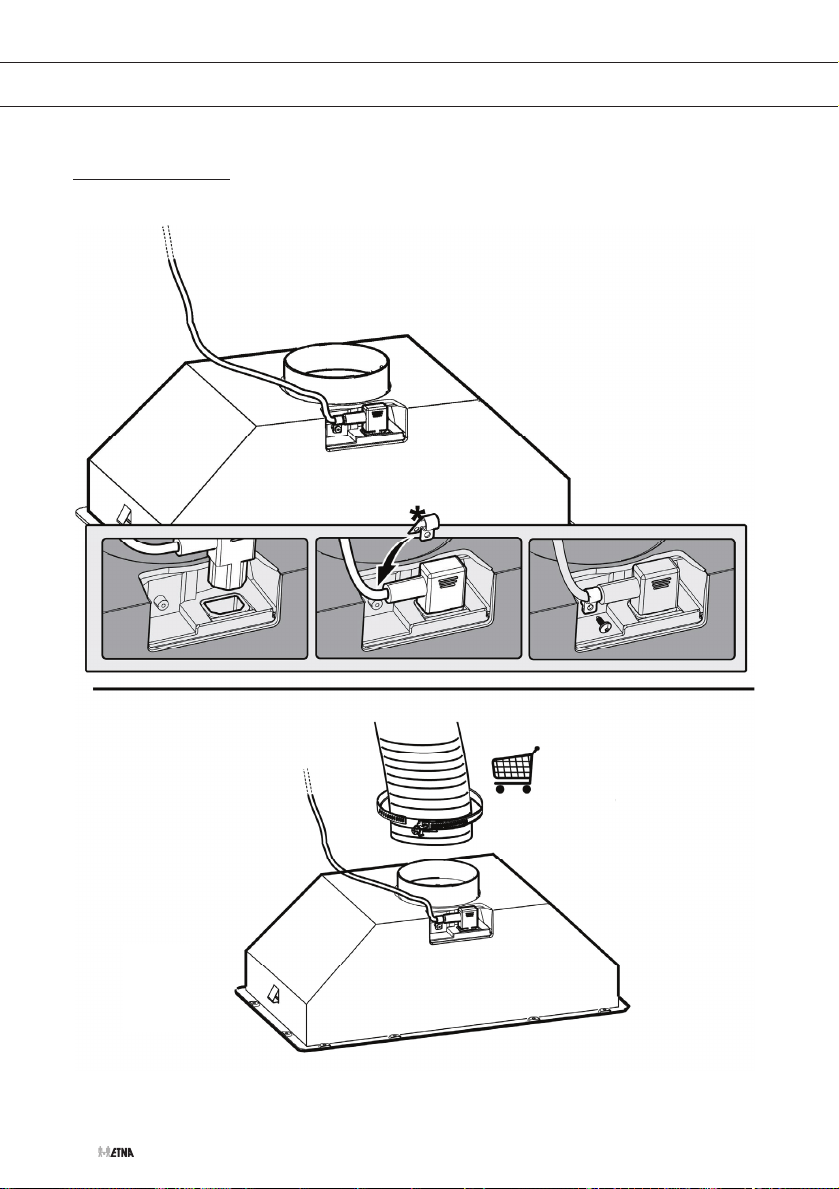

Montage

NL 12

INSTALLATIE

NL 13

BIJLAGE

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;

• polyethyleenfolie (PE);

• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de

overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, terug gewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

NL 14

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

CONTENU

Votre hotte cheminée

Utilisation

Entretien

Installation

Annexe

Introduction 4
Description 4

Commande 5

Nettoyage 6
filtres 7
Filtres à charbon 7
Éclairage 8

Généralités 9
Connexion 10
Dimensions 11

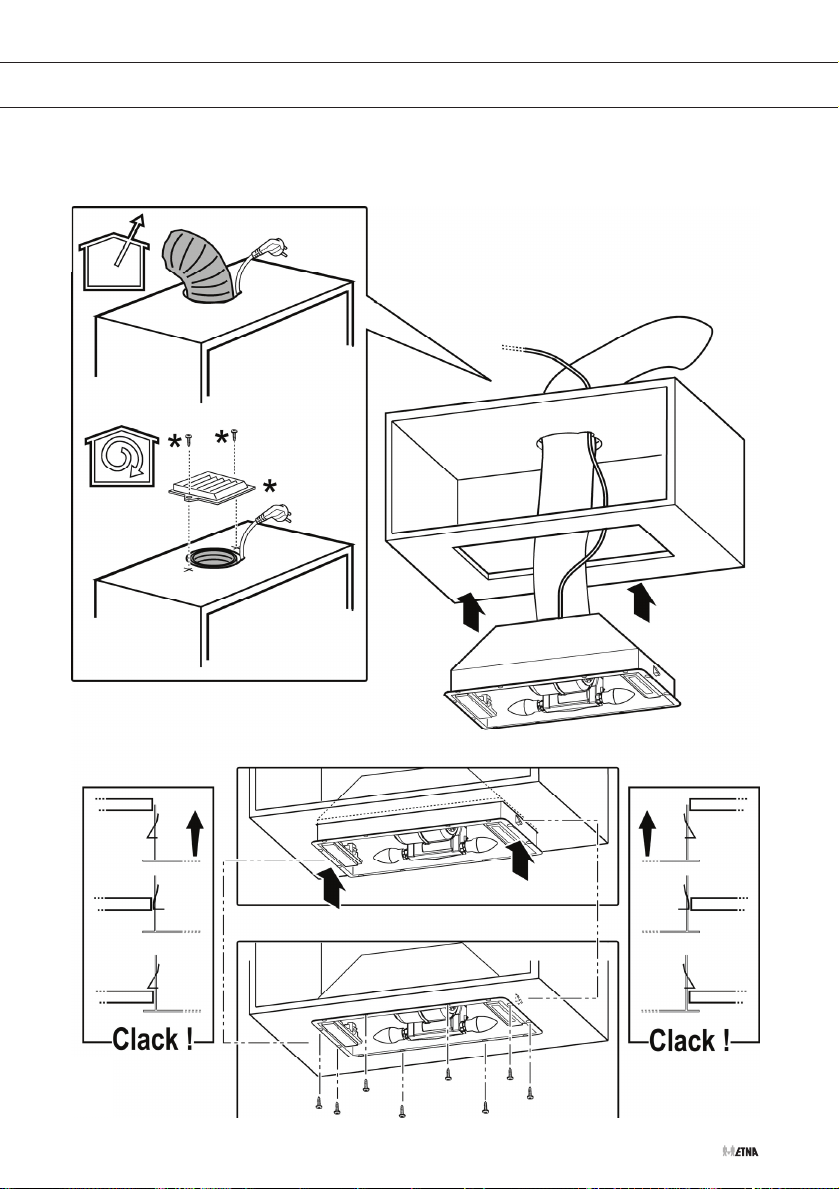

Montage 12

Mise au rebut de l’appareil et de l’emballage 14

FR 3

VOTRE HOTTE CHEMINÉE

Introduction

Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.

Conservez ce mode d’emploi et le guide d’installation.

Ils peuvent être utiles aux futurs utilisateurs de l’appareil.

Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !

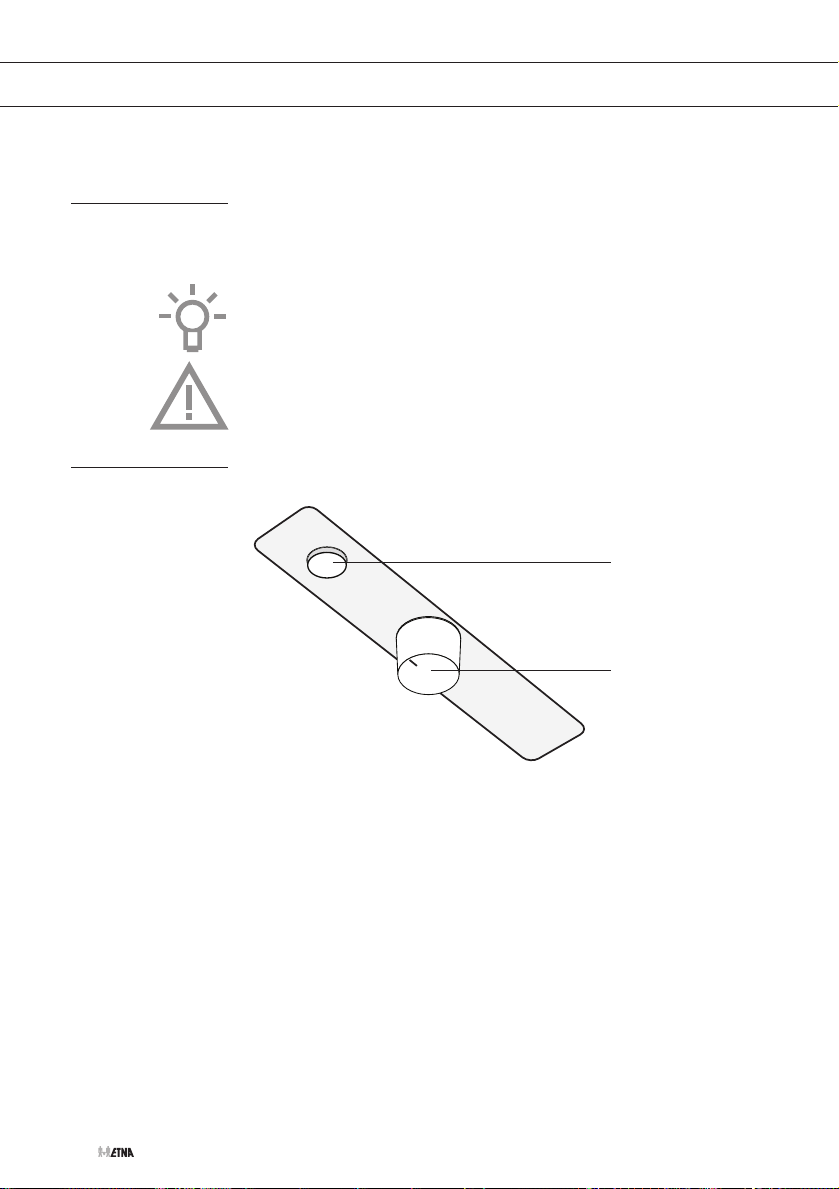

Description

1

FR 4

2

1. Bouton-poussoir pour allumer/éteindre l’éclairage.

2. Bouton rotatif pour activer/désactiver la ventilation et sélectionner le
réglage de l’extracteur 1, 2 ou 3.

UTILISATION

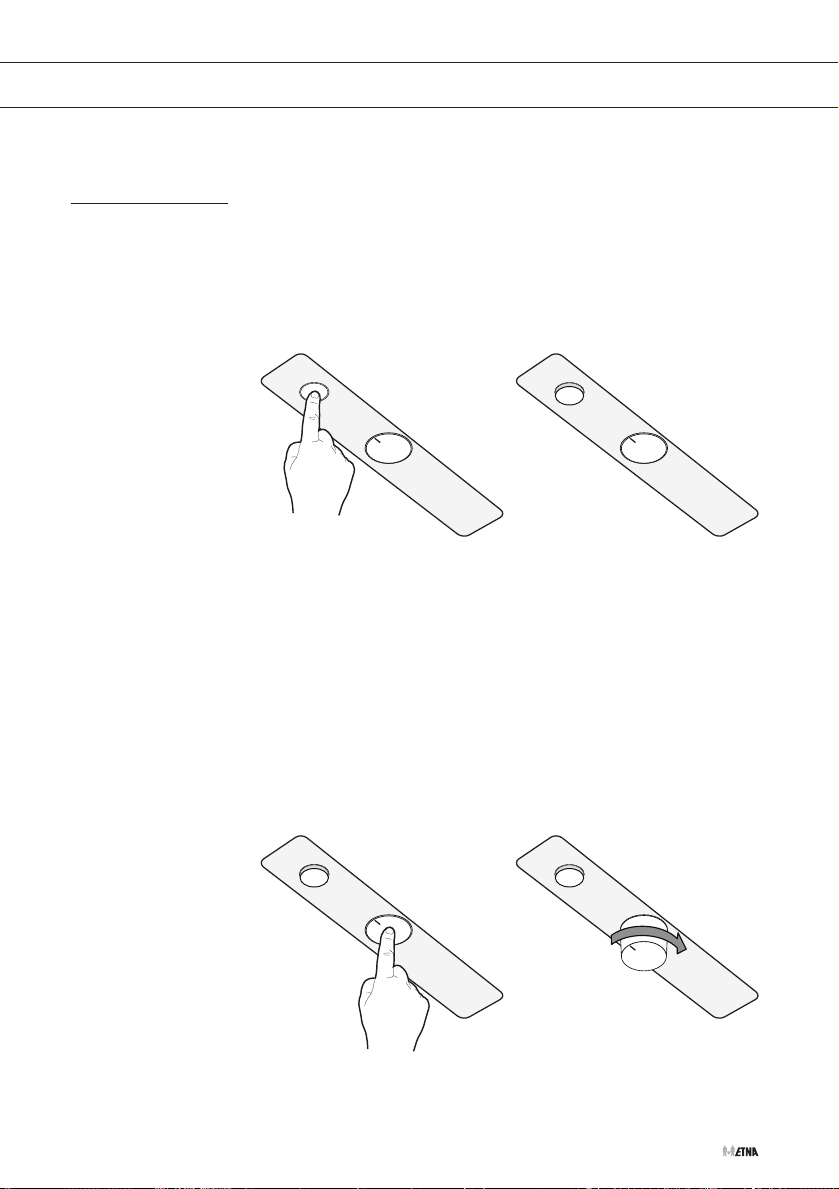

Commande

Allumer et éteindre l’éclairage.

1. Appuyez sur le bouton-poussoir (1).

▷ L’éclairage s’allume..

2. Appuyez sur le bouton-poussoir (1).

▷ L’éclairage s’éteint.

Activer et désactiver la ventilation.

1. Tournez le bouton rotatif (2) pour sélectionner la vitesse souhaitée
1, 2 ou 3.

▷ La hotte aspirante se met en marche à la position

correspondante.

▷ Si le bouton rotatif est enfoncé dans la hotte aspirante, appuyez

sur le bouton pour le faire réapparaître.

▷ Vous pouvez, si vous le souhaitez, appuyer sur le bouton rotatif

pour qu’il disparaisse de la surface de la hotte aspirante durant

son utilisation.

2. Tournez le bouton rotatif (2) jusqu’à la position 0.

▷ La hotte aspirante s’arrête.

0

FR 5

ENTRETIEN

Nettoyage

Attention! Avant toute opération de nettoyage ou d’entretien,
débrancher la hotte du circuit électrique en enlevant la prise ou en
coupant l’interrupteur général de l’habitation.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au
moins à la même fréquence que pour l’entretien des filtres à graisse).
Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser

d’alcool!

Attention! Il y a risque d’incendie si vous ne respectez pas les

instructions concernant le nettoyage de l’appareil et le remplacement
ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée
dans le cas d’un endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des consignes de sécurité
précédemment mentionnées.

Hotte

Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette
douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien
abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour
qu’elle conserve sa beauté.

FR 6

Hottes à cheminée en acier inoxydable

Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des
produits abrasifs. Frotter la cheminée en acier inoxydable avec un
nettoyant pour acier inoxydable.

Filtres métalliques

Le filtre doit être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – si prévu sur le modèle possédé
– indique cette nécessité) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez
les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les produits d’entretien donnent
aux filtres en aluminium une couleur terne. Cela est tout à fait normal.

ENTRETIEN

Filtres

Filtres à charbon

Elimination des filtres
Coupt ! Débrancher la fiche de prise de courant ou mettre

le disjoncteur en position d’interruption du courant. Retirer un Filtre à la fois,
en intervenant sur les crochets spécialement prévus.

Remplacement des filtres à charbon

Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à
aucun conduit.

Placez le filtre à charbon

1. Enlevez le filtre à graisses.

2. Fixez le filtre au charbon actif.

3. Placez le filtre à graisses.

Remarque :

• Le charbon de bois activé sature après une utilisation plus ou moins
prolongée, selon le type de cuisson et la fréquence de nettoyage du
filtre à graisse.

• Dans tous les cas, le filtre à charbon doit, cependant, être remplacé au
moins tous les 4 mois.

• Les filtres à charbon actif ne sont pas lavables et donc pas réutilisables.
Le charbon actif saturé est polluant, donc remplacez le filtre à temps.

FR 7

ENTRETIEN

Éclairage

Changement d’ampoules

Remarque : Coupez le courant électrique !

▷ Débranchez la fiche de la prise de courant ou coupez le courant

à l’aide du disjoncteur du compteur électrique.

1. Dépose des filtres à graisse.

2. Remplacer l’ampoule par une nouvelle de même puissance.

3. Remplacez les filtres à graisse.

Ampoule Puissance Prise

3 W E14 220-240 V 102 x 35 mm DRBB/C-3-220-240

Tension

Dimension Code ILCOS

E14-35/102

FR 8

INSTALLATION

Généralités

Le raccordement électrique de cet appareil doit être effectué par un
installateur agréé, qui connaît et applique les normes de sécurité en
vigueur. Cet appareil est conformément aux directives Européens.

Important:

• La distance entre le point le plus bas de la hotte aspirante et la
plaque de cuisson doit être d’au moins 65 cm. Sur les taques de
cuisson électriques, céramique ou à induction, cette distance doit
être d’au moins 60 cm.

• Si la hotte est raccordée à un conduit d’évacuation existant, aucun
autre appareil électroménager ne doit être raccordé au même
conduit (exemples : chauffe-eau, poêle).

• Ne pas oublier les règlements locaux en vigueur concernant
l’aération des appareils à gaz.

• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.

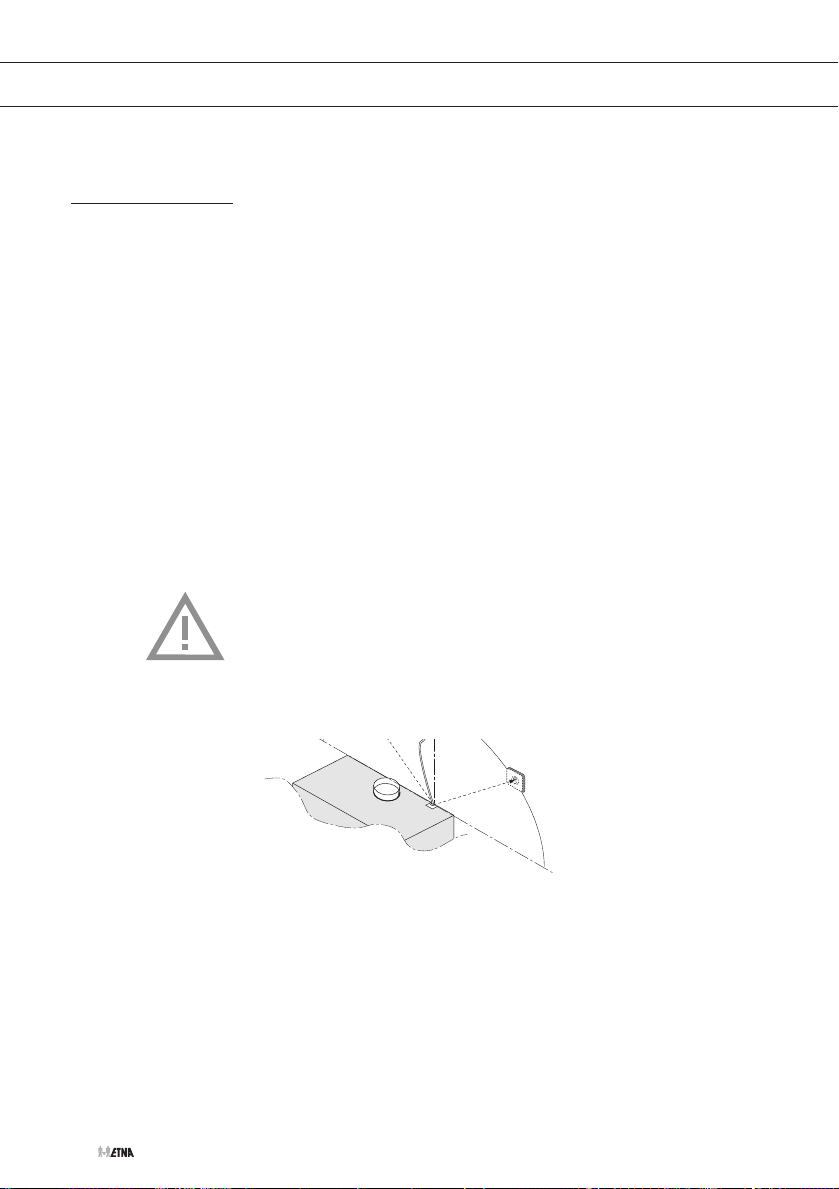

• Avant de commencer à percer, assurez vous qu’il ne passe pas
de conduites à l’endroit choisi.

• Le tuyau de connexion a un diamètre de 120 mm.
Il est conseillé d’utiliser aussi ces diamètres pour le tube
de connexion.

• Le matériel d’installation livré avec la hotte en question, est
approprié pour des murs en béton renforcé et en briques.
Certains types de murs demanderont des chevilles et des vis
spéciales.

FR 9

INSTALLATION

Connexion

Connexion électrique

Cet appareil est équipé d’une fiche avec terre, qui doit être

branchée dans une prise murale raccordée à la terre.

Il faut s’assurer que la tension du réseau correspond à la valeur indiquée
à la plaque signalétique de la hotte. La connection avec le réseau
électrique doit être éxécutée comme suit:
MARRON = L tension
BLEU = N neutre
VERT/JAUNE = terre

Cette hotte aspirante est équipée d’une fiche de raccordement. Installez
la hotte de manière à ce que la prise soit accessible.
Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.

Attention:

Pour le branchement fixe, veillez à ce que le câble d’alimentation soit
muni d’un interrupteur omnipolaire avec une distance de contact d’au
moins 3 mm.

max. 140 cm

FR 10

INSTALLATION

ø 120

ø 125

493-693

300

535-735

172

257

260

<23

w (<23)

w +156.7

<25

495 - 695

+1+1+1

Dimensions

FR 11

INSTALLATION

Montage

FR 12

INSTALLATION

FR 13

ANNEXE

Mise au rebut

Mise au rebut de l’appareil et de l’emballage

Des matériaux solides ont été utilisés pour fabriquer cet appareil.
Evacuez ces matériaux correctement et conformément aux dispositions
administratives. Les autorités de votre pays pourront vous fournir des
informations à ce sujet.

L’emballage de l’appareil est recyclable. Pour l’emballage, il peut être
fait usage :

• de carton ;

• de film polyéthylène (PE) ;

• de polystyrène exempt de CFC (mousse dure PS).

Ces matériaux doivent être mis au rebut de manière responsable

et conforme aux dispositions gouvernementales.

Pour rappeler l’obligation de traiter séparément les appareils électro­ménagers, a été apposé sur le produit un symbole représentant un
conteneur à ordures barré d’une croix. Cela signifie qu’à l’issue de
sa durée de vie, l’appareil ne peut être mis au rebut avec les déchets
ménagers classiques. L’appareil doit être déposé dans un centre de
collecte sélective de déchets prévu par l’administration communale
ou dans un point de vente fournissant ce service.

Le traitement séparé d’un appareil électroménager permet d’éviter,
pour l’environne ment et la santé, les retombées négatives qui
pourraient découler d’un traitement incorrect et permet de récupérer
les matériaux qui le composent dans le but d’une économie
importante en termes d’énergie et de ressources.

FR 14

Déclaration de conformité

Nous déclarons que nos produits satisfont aux directives, mesures
et règlements européens en vigueur ainsi qu’aux exigences qui sont
mentionnées dans les normes auxquelles il est fait référence.

INHALT

Ihre Haube

Gebrauch

Pflege

Installation

Anlagen

Einleitung 4
Beschreibung 4

Bedienung 5

Reinigen 6
Fettfilter 7
Kohlefilter 7
Beleuchtung 8

Allgemein 9
Anschluss 10
Abmessungen 11
Montage 12

Entsorgung Gerät und Verpackung 14

DE 3

IHRE HAUBE

Einleitung

Beschreibung

Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller
Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur
Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die

Installationsanweisungen sorgfältig auf. So stehen sie auch für eine

zukünftige Nutzung des Geräts zur Verfügung.

Bitte lesen Sie die gesonderten
Sicherheitsvorschriften bevor Sie das Gerät in
Betrieb nehmen!

1

DE 4

2

1. Taste zum Schalten der Beleuchtung.

2. Drehknopf zum schalten der Absaugstufe 0 (AUS), 1, 2 oder 3.

GEBRAUCH

Bedienung

Ein- und Ausschalten der Beleuchtung.

1. Drücken Sie die Taste (1).

▷ Die Beleuchtung wird eingeschaltet.

2. Drücken Sie die Taste (1).

▷ Die Beleuchtung ist ausgeschaltet..

Gebläse ein- und ausschalten

1. Wählen Sie mit dem Drehknopf (2) die gewünschte Gebläsestufe
aus (1, 2 oder 3).

▷ Die Abzugshaube wird mit der ausgewählten Stufe eingeschaltet.

▷ Wenn der Drehknopf bündig mit der Abzugshaube abschließt,

drücken Sie auf den Drehknopf. Er springt hervor.

▷ Später können Sie den Drehknopf wieder in die Abzugshaube

hineindrücken.

2. Drehen Sie den Drehknopf (2) auf „0“.

▷ Die Abzugshaube wird ausgeschaltet.

0

DE 5

PFLEGE

Reinigen

Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube
durch Ziehen des Netzsteckers oder Ausschalten der Sicherung
stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als
auch außen häufig gereinigt werden (etwa in denselben Intervallen,
wie die Wartung der Fettfilter). Keine Produkte verwenden, die
Scheuermittel enthalten. Keinen alkohol verwenden!

Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des
Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum
Brand führen. Diese Anweisungen sind unbedingt zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Motor oder Brandschäden, die auf eine unsachgemäße Wartung
oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften
zurückzuführen sind.

Dunstabzugshaube

Die Dunstabzugshaube können Sie mit Seifenlauge und einem
weichen Tuch reinigen, danach mit klarem Wasser nachspülen.
Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack
der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs
einreiben.

DE 6

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln
behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung
des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das
Sättigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell
vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel
von Hand, oder in der Spülmaschine bei niedriger Temperatur
und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den
Öffnungen nach unten in den Geschirrspüler, so dass das Wasser
herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel
stumpf, das ist normal.

PFLEGE

Fettfilter

Kohlefilter

Fettfilter entfernen

Netzspannung ausschalten! Den Stecker aus der Wandsteck-dose
ziehen oder den Schalter im Sicherungskasten auf Null stellen. Die
Verriegelung des Fettfilters zuerst nach hinten, dann nach unten
herausnehmen.

Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist,
muss der Kohlefilter verwendet werden.

1. Entfernen Sie den Fettfilter.

2. Befestigen Sie den Kohlenstofffilter.

3. Setzen Sie den Fettfilter ein.

Achtung:

• Nach mehr oder weniger langem Gebrauch ist die Aktivkohle
gesättigt, je nach Art der Kochvorgänge und der regelmäßigen
Reinigung des Fettfilters.

• Es ist auf jeden Fall erforderlich, die Kartusche mindestens alle vier
Monate auszutauschen.

• Kohlefilter sind nicht zur Wiederverwendung auswaschbar.
Gesättigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sie
den Filter rechtzeitig aus.

DE 7

PFLEGE

Beleuchtung

Lampen auswechseln

Achtung! Die Dunstabzugshaube muss vom Stromnetz getrennt
werden.

▷ Ziehen Sie den Stecker aus der Steckdose oder schalten Sie die

Sicherung im Stromkasten auf Null.

1. Entfernen Sie die Fettfilter.

2. Drehen Sie die Lampe aus der Fassung und ersetzen Sie sie durch
eine Lampe mit der gleichen Wattzahl und Modell.

3. Platziere Sie die Fettfilter.

Lampe

Leistung

3 W E14 220-240 V 102 x 35 mm DRBB/C-3-220-240

Fassung

Spannung Abmessungen

ILCOS-Code

E14-35/102

DE 8

INSTALLATION

Allgemein

Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen
anerkannten Installateur geschehen, der die Sicherheitsvorschriften
gut kennt und anwendet. Dieses Gerät entspricht den europäischen
Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der
Dunstabzugshaube und einem Gaskochfeld muss mindestens
65 cm betragen. Bei einer elektrischen Kochplatte, einer
Induktionskochplatte oder einem Keramikfeld muss dieser
Abstand mindestens 60 cm sein.

• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal
angeschlossen wird, dürfen auf diesem keine anderen Geräte
angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.

• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von
Gasgeräte.

• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so
besser ist die Wirkung der Dunstabzugshaube.

• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer
keine Installationsleitung(en) vorhanden ist/sind.

• Das Anschlussrohr der Kaminhaube hat einen Durchmesser
von 120 mm. Es empfiehlt sich, das Abluftrohr auch mit diesem
Durchmesser auszuführen.

• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist
für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypen
sind spezielle Dübel und Schrauben erforderlich.

DE 9

INSTALLATION

Anschluss

Elektroanschluss

Dieses Gerät ist mit einem geerdeten Stecker versehen, der an eine

geerdete (Schuko-)Steckdose angeschlossen werden muss.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem
auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an
das Stromnetz ist folgendermassen durchzuführen:
BRAUN = L (Leiter)
BLAU = N (Neutral)
GRÜN/GELB = Erde (Schutzleiter)

Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren
Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.
Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte
dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem
Kontaktabstand von mindestens 3 mm angebracht wird.

DE 10

max. 140 cm

INSTALLATION

ø 120

ø 125

493-693

300

535-735

172

257

260

<23

w (<23)

w +156.7

<25

495 - 695

+1+1+1

Abmessungen

DE 11

INSTALLATION

Montage

DE 12

INSTALLATION

DE 13

ANLAGEN

Entsorgung

Entsorgung Gerät und Verpackung

Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe
verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß
und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten
hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar.
Verwendet können sein:

• Pappe;

• Polyethylenfolie (PE);

• CFK-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen
Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte
getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die
durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende
seiner Nutzzeit das Produkt nicht zusammen mit dem Siedlungsabfall
beseitigt werden darf. Es kann zu den eigens von den städtischen
Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die
einen Rücknahmeservice anbieten, gebracht werden.

DE 14

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche
negative Auswirkungen auf die Umwelt und die menschliche
Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt
sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus
denen sich das Gerät zusammensetzt, was wiederum eine bedeutende
Einsparung an Energie und Ressourcen mit sich bringt.

Konformitätsvermutung

Wir erklären dass unsere Produkte den geltenden Europäischen
Richtlinien, Entscheidungen und Verordnungen und den Anforderungen
der genannten Normen erfüllen verwiesen.

CONTENT

Your canopy hood

Use

Maintenance

Installation

Appendice

Introduction 4
Description 4

Controls 5

Cleaning 6
Grease filters 7
Carbon filter 7
Lighting 8

General 9
Connection 10
Dimensions 11
Mounting 12

Disposal of appliance and packaging 14

EN 3

YOUR CANOPY HOOD

Introduction

This user manual gives you a quick overview of all the possibilities
offered by the appliance. You will find information on safety measures
and maintaining the appliance.

Please retain this user manual and the installation guide.

They may be of use to future users of the appliance.

Read the separate safety instructions before
using the device!

Description

1

EN 4

2

1. Push button for switching lighting On/Off.

2. Rotary knob for switching fan On/Off and select the extractor
setting 1, 2 or 3.

USE

Controls

Switch the lighting on and off

1. Press the push button (1).

▷ The lighting switches On.

2. Press the push button (1).

▷ The lighting switches Off.

Switching fan on and off

1. Turn the rotery knob (2) to select the desired motor speed 1, 2, or 3.

▷ The extractor hood switches on in the corresponding position.

▷ If the rotary knob is sunk into the extractor hood, push it to let it

jump out of the hood.

▷ The rotary knob can, if desired, be pressed during use of the

extractor hood so that it disappears in the hood.

2. Turn the rotery knob (2) to position 0.

▷ The extractor hood switches off.

0

EN 5

MAINTENANCE

Cleaning

Attention! Before performing any maintenance operation, isolate the
hood from the electrical supply by switching off at the connector and
removing the connector fuse. Or if the appliance has been connected
through a plug and socket, then the plug must be removed from the
socket.

The cooker hood should be cleaned regularly (at least with the same
frequency with which you carry out maintenance of the fat filters)
internally and externally. Do not use abrasive products. Do not use

alcohol!

Attention! Failure to carry out the basic cleaning recommendations of

the cooker hood and replacement of the filters may cause fire risks.
Therefore, we recommend oserving these instructions.
The manufacturer declines all responsibility for any damage to the
motor or any fire damage linked to inappropriate maintenance or failure
to observe the above safety recommendations.

Cooker hood

Clean the cooker hood with soapy water and a soft cloth. Then wipe
with clean water to rinse. Do not use aggressive cleaning agents such
as soda. The cooker hood paintwork will stay looking nice if you wax it
occasionally.

EN 6

Stainless steel canopy hoods

Do not use any sort of scourer. Treat with a stainless steel care product
and polish with the structure of the stainless steel.

Metal grease filters

These must be cleaned once a month (or when the filter saturation
indication system – if envisaged on the model in possession – indicates
this necessity) using non aggressive detergents, either by hand or in
the dishwasher, which must be set to a low temperature and a short
cycle. The openings must be placed downwards to let the water run
out of the filters. The cleaning agents will make the aluminium filter turn
dull, this is normal.

MAINTENANCE

Grease filters

Carbon filter

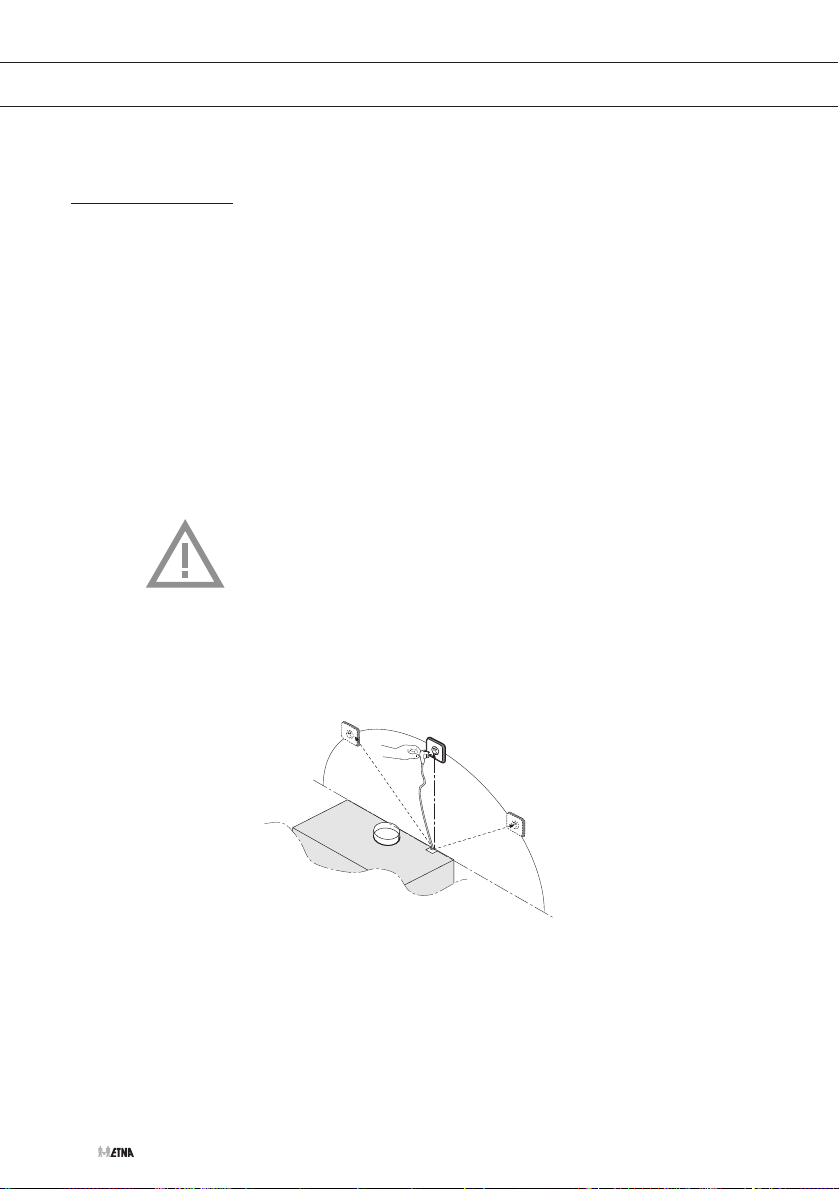

Removing the grease filters

Switch off the electricity! Remove the plug from the socket or switch
the electricity off at the mains. Remove the filters one by one, after
having disconnected the relative fastening elements.

Replacing the carbon filter

The carbon filter must always be used if the cooker hood is not ducted.

1. Remove the grease filter.

2. Attach the carbon filter

3. Put the grease filter into position.

Note:

• Saturation of the activated charcoal will eventually occur after more
or less prolonged use, depending on the type of cooking and how
frequently the grease filter is cleaned.

• In all cases it is necessary to replace the cartridge at least every
four months.

• DO NOT wash or reuse the carbon filter. Saturated carbon is not
environmentally friendly, change the filter regularly.

EN 7

MAINTENANCE

Lighting

Replace the lamp
Attention! Isolate the hood from the electrical supply.

▷ Remove the plug from the mains socket or turn the switch in the

meter cupboard to zero.

1. Remove the grease filters

2. Unscrew the lamp from the fitting and replace it with a lamp of the
same wattage and type.

3. Replace the grease filters.

Lamp Power Socket Voltage

3 W E14 220-240 V 102 x 35 mmDRBB/C-3-220-240

Dimension

ILCOS Code

E14-35/102

EN 8

INSTALLATION

General

This appliance should be connected to the power supply by a
recognized fitter who is familiar with, and works according to the
correct safety regulations. This appliance meets the European
requirements.

Important that you know:

• The minimum distance between the supporting surface for the
cooking vessels on the gashob and the lowest part of the range
hood must be not less than 65 cm. For use with an electric, ceramic
or induction hob, this distance must be at least 60 cm.

• If the cooker hood is to be fitted to an existing duct no other
appliances, such as a geyser or heater, may be connected to that
same duct.

• Consider local regulations with respect to the ventilation of gas
appliances.

• The shorter the duct, and the fewer the bends in it, the better the
cooker hood will work.

• Before you start drilling check that there are no installation cables
present.

• The connecting pipe for the cooker hood has a diameter of
120 mm. It is best also to use a flue pipe of the same diameter.

• The installation material supplied with this range hood is designed
for fixing to reinforced concrete or masonry walls. For some types
of walls you may need special plugs and screws.

EN 9

INSTALLATION

Connection

Electric connection

This appliance is fitted with an earthed plug, which
should be connected to an earthed wall socket.

Make sure the supply voltage ratings correspond with those stated on
the appliance data plate. The connection to the mains is carried out as
follows:
BROWN = L live
BLUE = N neutral
GREEN/YELLOW = earth

This canopy hood has been provided with a power plug. When installing
the hood, make sure that this plug remains accessible. We recommend
installing the wall socket out of view, behind the chimney cover.

Attention:

If you want to make a fixed connection, ensure that a multi-pole switch
with a distance between contacts of 3 mm is installed in the supply
cable.

EN 10

max. 140 cm

INSTALLATION

ø 120

ø 125

493-693

300

535-735

172

257

260

<23

w (<23)

w +156.7

<25

495 - 695

+1+1+1

Dimensions

EN 11

INSTALLATION

Mounting

EN 12

INSTALLATION

EN 13

APPENDICE

Disposal

Disposal of appliance and packaging

By ensuring this product is disposed of correctly, you will help prevent
potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste
handling of this product. The local authorities can provide you with the
relevant information.

The packaging of this appliance is recyclable. It could have been
made from:

• cardboard;

• polythene foil (PE);

• CFK-free polystyrene (PS-hard foam).

You need to dispose of these materials responsibly in accordance with

official regulations.

To draw attention to the fact that the segregated processing of electric
household appliances is compulsory, this appliance carries the symbol
of a crossed-out dustbin. This means that at the end of its working life,
you may not dispose of the appliance as household refuse. Instead, you
should hand it in at a special refuse collection centre run by the local
authority or at a dealer’s providing this service.

EN 14

Segregated processing of household appliances avoids any negative
effects on the environment and public health that might otherwise
occur.
It enables the recovery of the materials used in the production of this
appliance, thus realising considerable savings in terms of raw materials
and energy.

Declaration of conformity

We hereby declare that our products satisfy the applicable European
directives, orders and regulations, as well as the requirements stated in
the referenced standards.

EN 15

*789851*

789851

789851 / VER 2 / 17-12-2018
