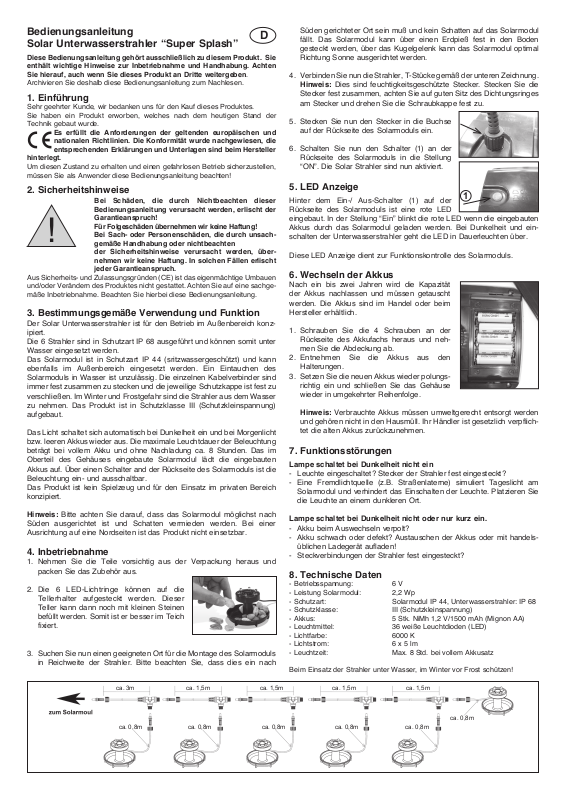

Bedienungsanleitung

D

Solar Unterwasserstrahler “Super Splash”

Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten
Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.

1. Einführung

Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der
Technik gebaut wurde.

Es erfüllt die Anforderungen der geltenden europäischen und
nationalen Richtlinien. Die Konformität wurde nachgewiesen, die
entsprechenden Erklärungen und Unterlagen sind beim Hersteller

hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
müssen Sie als Anwender diese Bedienungsanleitung beachten!

2. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser

!

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachge­mäße Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.

3. Bestimmungsgemäße Verwendung und Funktion

Der Solar Unterwasserstrahler ist für den Betrieb im Außenbereich konz­ipiert.
Die 6 Strahler sind in Schutzart IP 68 ausgeführt und können somit unter
Wasser eingesetzt werden.
Das Solarmodul ist in Schutzart IP 44 (sritzwassergeschützt) und kann
ebenfalls im Außenbereich eingesetzt werden. Ein Eintauchen des
Solarmoduls in Wasser ist unzulässig. Die einzelnen Kabelverbinder sind
immer fest zusammen zu stecken und die jeweilige Schutzkappe ist fest zu
verschließen. Im Winter und Frostgefahr sind die Strahler aus dem Wasser
zu nehmen. Das Produkt ist in Schutzklasse III (Schutzkleinspannung)
aufgebaut.

Das Licht schaltet sich automatisch bei Dunkelheit ein und bei Morgenlicht
bzw. leeren Akkus wieder aus. Die maximale Leuchtdauer der Beleuchtung
beträgt bei vollem Akku und ohne Nachladung ca. 8 Stunden. Das im
Oberteil des Gehäuses eingebaute Solarmodul lädt die eingebauten
Akkus auf. Über einen Schalter and der Rückseite des Solarmoduls ist die
Beleuchtung ein- und ausschaltbar.
Das Produkt ist kein Spielzeug und für den Einsatz im privaten Bereich
konzipiert.

Hinweis: Bitte achten Sie darauf, dass das Solarmodul möglichst nach
Süden ausgerichtet ist und Schatten vermieden werden. Bei einer
Ausrichtung auf eine Nordseiten ist das Produkt nicht einsetzbar.

4. Inbetriebnahme

1. Nehmen Sie die Teile vorsichtig aus der Verpackung heraus und
packen Sie das Zubehör aus.

2. Die 6 LED-Lichtringe können auf die
Tellerhalter aufgesteckt werden. Dieser
Teller kann dann noch mit kleinen Steinen
befüllt werden. Somit ist er besser im Teich
fixiert.

3. Suchen Sie nun einen geeigneten Ort für die Montage des Solarmoduls
in Reichweite der Strahler. Bitte beachten Sie, dass dies ein nach

Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch!

Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsach-

gemäße Handhabung oder nichtbeachten

der Sicherheitshinweise verursacht werden, über-

nehmen wir keine Haftung. In solchen Fällen erlischt
jeder Garantieanspruch.

Süden gerichteter Ort sein muß und kein Schatten auf das Solarmodul
fällt. Das Solarmodul kann über einen Erdpieß fest in den Boden
gesteckt werden, über das Kugelgelenk kann das Solarmodul optimal
Richtung Sonne ausgerichtet werden.

4. Verbinden Sie nun die Strahler, T-Stücke gemäß der unteren Zeichnung.
Hinweis: Dies sind feuchtigkeitsgeschützte Stecker. Stecken Sie die

Stecker fest zusammen, achten Sie auf guten Sitz des Dichtungsringes
am Stecker und drehen Sie die Schraubkappe fest zu.

5. Stecken Sie nun den Stecker in die Buchse
auf der Rückseite des Solarmoduls ein.

6. Schalten Sie nun den Schalter (1) an der
Rückseite des Solarmoduls in die Stellung
“ON”. Die Solar Strahler sind nun aktiviert.

5. LED Anzeige

Hinter dem Ein-/ Aus-Schalter (1) auf der
Rückseite des Solarmoduls ist eine rote LED
eingebaut. In der Stellung “Ein” blinkt die rote LED wenn die eingebauten
Akkus durch das Solarmodul geladen werden. Bei Dunkelheit und ein­schalten der Unterwasserstrahler geht die LED in Dauerleuchten über.

Diese LED Anzeige dient zur Funktionskontrolle des Solarmoduls.

1

6. Wechseln der Akkus

Nach ein bis zwei Jahren wird die Kapazität
der Akkus nachlassen und müssen getauscht
werden. Die Akkus sind im Handel oder beim
Hersteller erhältlich.

1. Schrauben Sie die 4 Schrauben an der
Rückseite des Akkufachs heraus und neh­men Sie die Abdeckung ab.

2. Entnehmen Sie die Akkus aus den
Halterungen.

3. Setzen Sie die neuen Akkus wieder polungs­richtig ein und schließen Sie das Gehäuse
wieder in umgekehrter Reihenfolge.

Hinweis: Verbrauchte Akkus müssen umweltgerecht entsorgt werden

und gehören nicht in den Hausmüll. Ihr Händler ist gesetzlich verpflich­tet die alten Akkus zurückzunehmen.

7. Funktionsstörungen

Lampe schaltet bei Dunkelheit nicht ein

- Leuchte eingeschaltet? Stecker der Strahler fest eingesteckt?

- Eine Fremdlichtquelle (z.B. Straßenlaterne) simuliert Tageslicht am

Solarmodul und verhindert das Einschalten der Leuchte. Platzieren Sie
die Leuchte an einem dunkleren Ort.

Lampe schaltet bei Dunkelheit nicht oder nur kurz ein.

- Akku beim Auswechseln verpolt?

- Akku schwach oder defekt? Austauschen der Akkus oder mit handels-

üblichen Ladegerät aufladen!

- Steckverbindungen der Strahler fest eingesteckt?

8. Technische Daten

- Betriebsspannung: 6 V

- Leistung Solarmodul: 2,2 Wp

- Schutzart: Solarmodul IP 44, Unterwasserstrahler: IP 68

- Schutzklasse: III (Schutzkleinspannung)

- Akkus: 5 Stk. NiMh 1,2 V/1500 mAh (Mignon AA)

- Leuchtmittel: 36 weiße Leuchtdioden (LED)

- Lichtfarbe: 6000 K

- Lichtstrom: 6 x 5 lm

- Leuchtzeit: Max. 8 Std. bei vollem Akkusatz

Beim Einsatz der Strahler unter Wasser, im Winter vor Frost schützen!

ca. 3m ca. 1,5m ca. 1,5m ca. 1,5m ca. 1,5m

ca. 0,8m ca. 0,8m

ca. 0,8m ca. 0,8m ca. 0,8m

ca. 0,8m

9. Akku Hinweise

• Achten Sie beim Einlegen der Akkus auf die richtige Polung.

• Entfernen Sie die Akkus, wenn Sie das Gerät längere Zeit nicht verwenden, um

Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte
Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit
beschädigten Akkus sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie
Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt
werden könnten.

• Alle Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von
alten und neuen Akkus im Gerät kann zum Auslaufen der Akkus und zur
Beschädigung des Geräts führen.

• Nehmen Sie keine Akkus auseinander, schließen Sie sie nicht kurz und werfen
Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzu­laden. Es besteht Explosionsgefahr!

Hersteller/Importeur/ Kundenbetreuung/ Ersatzteile:

esotec GmbH - Weberschlag 9 - D-92729 Weiherhammer
Tel.-Nr: 09605-92206-0 Fax.-Nr: 09605-92206-10
e-mail: [e-mail] Internet: www.esotec.de

Hersteller Art.-Nr: 102150

10. Entsorgung

1. Produkt:

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den gelten­den gesetzlichen Bestimmungen.
Entnehmen Sie evtl. eingelegte Akkus oder Akkupacks und entsorgen Sie
diese getrennt vom Produkt!

2. Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe
aller gebrauchten Akkus verpflichtet! Eine Entsorgung über den Hausmüll ist
untersagt!

Schadstoffhaltige Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das
auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das
ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die
Bezeichnung steht auf den Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde,
oder überall dort abgeben, wo Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz! Wir bedanken uns für Ihre Mithilfe.

Diese Bedienungsanleitung ist eine Publikation von esotec GmbH, Weberschlag 9, D-92729 Weiherhammer (Internet: www.esotec.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art bedürfen der schriftlichen Genehmigung des Herausgebers.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Nachdruck, auch auszugsweise, verboten!

© Copyright2014 by esotec GmbH
