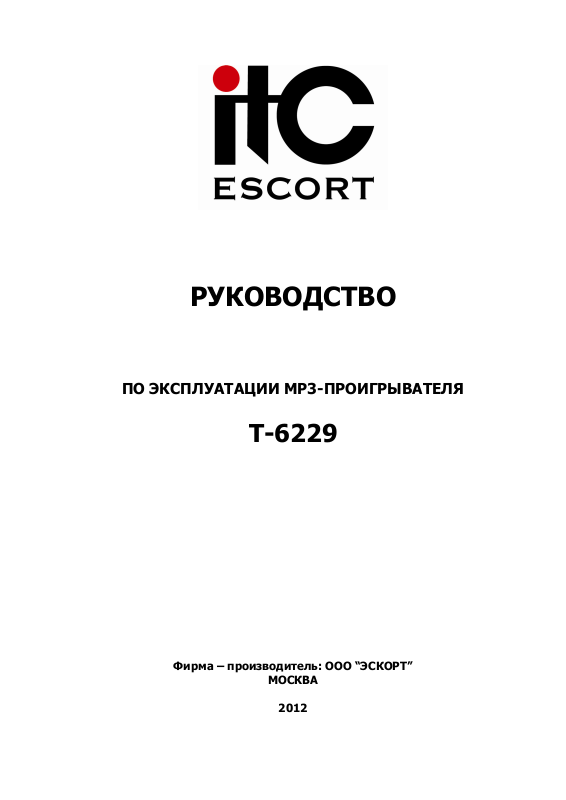

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ МР3-ПРОИГРЫВАТЕЛЯ
T-6229
Фирма – производитель: ООО “ЭСКОРТ”
МОСКВА
2012
Page 2
Безопасность
ВНИМАНИЕ!: Для избежания пожара или короткого замыкания, не подвергайте изделие воздействию
дождя или снегопада, избегайте попадания внутрь жидкости.
Распаковка
Аккуратно распакуйте изделие, не выбрасывайте коробку и другие упаковочные
материалы. Они могут понадобиться, если Вам потребуется транспортировать
устройство или обращаться в службу сервиса.
Перед использованием
Установка и обслуживание в работе изделия не вызовет у Вас затруднений. Для
ознакомления со всеми функциональными возможностями, правильной установки и
подключения устройства внимательно прочитайте настоящее руководство пользователя.
Блок необходимо устанавливать в помещении с перепадом температуры не более –10 - +40 °C,
влажность не более 80%.
Питание блока осуществляется от сети переменного тока (220-240V, 50HZ).
Не рекомендуется устанавливать блок в сильно запыленных, задымленных помещениях.
Нежелательно прямое попадание солнечных лучей.
Не рекомендуется устанавливать блок в помещениях, подверженных вибрациям (вблизи
станций метро, ж.д. полотна, работающих турбин).
В помещениях с сильными перепадами напряжения, данный блок рекомендуется подключать
через блок бесперебойного питания.
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: info@escortpro.ru, http://www.escortpro.ru
1
Page 3
При подключении к блоку звуковых источников вначале необходимо включать/выключать
усилитель, во избежание повреждения данного блока от электрического импульса.
При чистке блока не забудьте отключить питание.
Не допускайте контакта блока с любой влажной средой.
При чистке или длительном простаивании блока отключите шнур питания от сети переменного
тока.
Важные инструкции
1.
Внимательно прочитайте настоящее руководство пользователя;
2.
Сохраняйте руководство пользователя;
3.
Соблюдайте требования безопасности;
4.
Выполняйте все инструкции настоящего руководства пользователя;
5.
Не устанавливайте изделие около воды;
6.
Протирайте устройство только сухой тряпкой или салфеткой;
7.
Не закрывайте вентиляционные отверстия устройства;
8.
Не устанавливайте изделие около источников тепла, таких как радиаторы, печи и другой аппаратуры,
производящей тепло;
9.
Обязательно заземляйте корпус изделия, если это предусмотрено производителем;
10.
Оберегайте от механического повреждения силовой кабель, а также разъемы и розетки для подключения
устройства к сети питания;
11.
Используйте совместно с изделием только рекомендованные производителем аксессуары и приспособления;
12.
Перемещайте изделие только с использованием механических приспособлений (тележки, кронштейны).
При использовании тележки предпримите меры безопасности от опрокидывания груза.
13.
Отключайте изделие от сети питания, если оно не используется в течении долгого времени;
14.
Для технического обслуживания и ремонта обращайтесь только в сервисные центры представителей
производителя. Сервисное обслуживание требуется в случае неисправности, механического повреждения изделия
или силового кабеля, попадания внутрь жидкости или посторонних металических предметов.
Информация по утилизации отслужившего свой срок оборудования и аккумуляторов.
Только для Европейского союза (и Европейской экономической зоны).
Данный символ обозначает, что в соответствии с Директивой WEEE (Waste Electrical and Electronic
Equipment, или Утилизация электрического и электронного оборудования) (2002/96/EC) и законо-
дательством Вашего государства настоящий продукт не разрешается утилизировать вместе с
бытовыми отходами. Данный продукт следует передать в предназначенный для этого пункт сбора,
работающий, например, по принципу обмена, т.е. когда при сдаче использованного продукта Вы
приобретаете новый аналогичный продукт, или в авторизованный пункт сбора для переработки
электрического и электронного оборудования (EEE). Ненадлежащая утилизация отходов данного
типа может негативно повлиять на экологическую обстановку и здоровье людей.
Информация о содержании свинца
Символ Pb означает что в батареии содержится свинец.
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: info@escortpro.ru, http://www.escortpro.ru
2
Page 4
Инструкция по безопасности
• Перед началом работы с блоком прочтите данную инструкцию.
• Дистанционную консоль управления комбинированной системой оповещения (далее консоль)
необходимо устанавливать в помещении с перепадом температуры не более –10 - +40 °C, влажность
не более 80%.
• Питание консоли осуществляется непосредственно от моноблока по кабелю UTP 5Е. Не допускайте
многократных изгибов и пережатий кабеля. Не прикасайтесь к оголённым частям провода.
Используйте кабель поставляемый вместе с консолью. В случае недостаточной длины необходимо
сначала полностью смонтировать кабель и только затем подключить к моноблоку.
• Не рекомендуется устанавливать блок в сильно запыленных, задымленных помещениях.
Нежелательно прямое попадание солнечных лучей.
• Не рекомендуется устанавливать блок в помещениях, подверженных вибрациям (вблизи станций
метро, ж.д. полотна, работающих турбин).
• В помещениях с сильными перепадами напряжения, данный блок рекомендуется подключать через
блок бесперебойного питания.
• При чистке блока не забудьте отключить питание.
• Не допускайте контакта блока с любой влажной средой.
Назначение
Mp3-проигрыватель Т-6229 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок отвечает за воспроизведение звуковой информации заранее записанной на внешнюю
(CompactFLASH) карту. Данная карта устанавливается в слот задней панели блока. На карту
записываются звуковые файлы в mp3-формате. Объем карты может достигать 1Гб.
Блок снабжен многофункциональным дисплеем для отображения информации и навигационными
кнопками для управления.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации
Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. СЛОТ (SD) – Слот для подключения SD-карты.
4. МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ – Отражает текущее состояние блока.
5. ИНДИКАТОР IR - Индикация дистанционного контроля.
6. ГРОМКОГОВОРИТЕЛЬ – Встроенный громкоговоритель (2Вт) для мониторинга.
7. КНОПКА MODE – Выбор режима MP3/SD.
8. КНОПКА PLAY/PAUSE - Используется для включения/временной приостановки
воспроизведения. Повторное нажатие этой кнопки возобновляет воспроизведение.
9. КНОПКА STOP/RETURN - Используется для полной остановки музыкальной трансляции.
10. КНОПКА PREVIOUS - Используется для возврата к началу предыдущего звукового файла.
11. КНОПКА NEXT – Используется для перехода к началу следующего звукового файла.
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: info@escortpro.ru, http://www.escortpro.ru
3
Page 5
12. DIP-ПЕРЕКЛЮЧАТЕЛЬ – Используется для установки кода адреса устройства.
13. СЕТЕВОЙ ПОРТ COM - Используется для взаимодействия адресных устройств в сети.
14. РЕГУЛЯТОР – Регулятор уровня звука на встроенном мониторе.
15. РАЗЪЕМЫ OUTPUT – Линейный выход (RCA).
16. FLASH – Слот для SD карты.
17. ИНДИКАТОРЫ – Индикатор работоспособности FLASH карты (ERROR - ошибка, PLAYING –
норма).
18. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.18 блока (вход напряжения питания 220В).
3. К разъему поз.15 подключите вход усилителя или аудио микшера.
4. mp3-файлы закачиваются с компьютера, для чего извлеките карту из слота блока, подключите
к компьютеру (используя прилагаемый карт-ридер), запишите на нее mp3-файлы, вставьте в
слот блока.
5. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
6. Включите питание сетевым выключателем поз. 2. При этом должен загореться светодиод поз.
1 на передней панели.
Технические характеристики
Напряжение питания 220 (+10% -15%) В АС, 50 Гц
Потребляемая мощность 20 Вт
Протокл управления RS-422
Скорость передачи данных 4800 б/с
Формат сообщений Mp3
Температура функционирования +10°C +40°C
Относительная влажность Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm)
Вес, 2,7 кГ
484*215*48 мм
1
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: info@escortpro.ru, http://www.escortpro.ru
4
Page 6

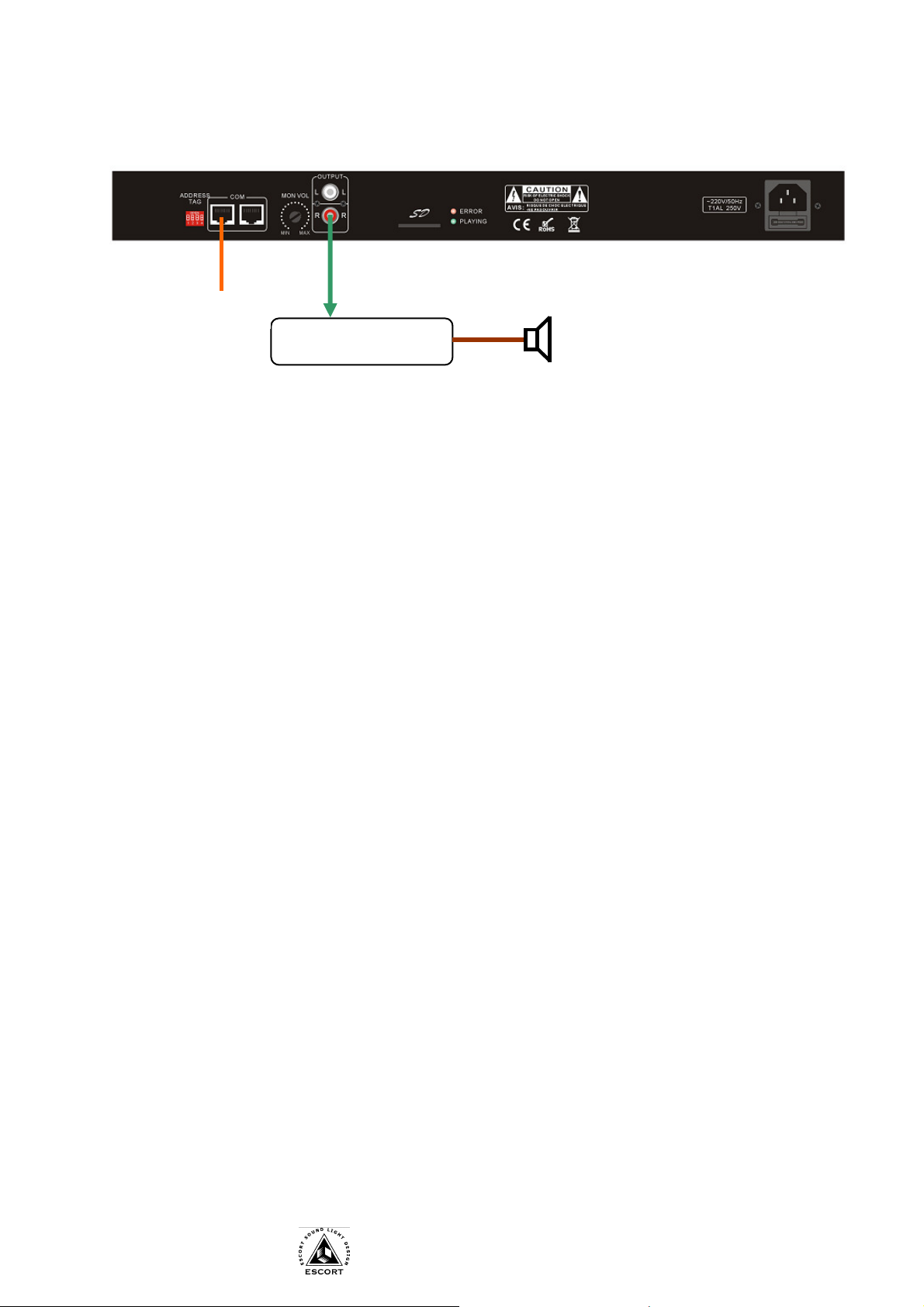

Типовая схема включения
Усилитель
RS-422
