РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
Тюнера, СD/mp3 – проигрывателя
T-2221
МОСКВА
2013
Page 2
Безопасность
ВНИМАНИЕ!:
или снегопада, избегайте попадания внутрь жидкости.
Распаковка
Аккуратно распакуйте изделие. Не выбрасывайте коробку и другие упаковочные материалы. В дальнейшем
они используется для транспортировки изделия или обращения в сервисный центр.
Перед использованием
Установка и обслуживание в работе изделия не вызовет у Вас затруднений. Для ознакомления со всеми
функциональными возможностями, правильной установкой и подключением устройства внимательно
прочитайте данное руководство пользователя.
Блок необходимо устанавливать в помещении с перепадом температуры не более –10 - +40 °C и влажностью
не более 80%.
Питание блока осуществляется от сети переменного тока (220-240V, 50HZ).
Не рекомендуется устанавливать блок в сильно запыленных и задымленных помещениях. Нежелательно
прямое попадание солнечных лучей.
Не рекомендуется устанавливать блок в помещениях, подверженных вибрациям (вблизи станций метро, ж.д.
полотна, работающих турбин и др.).
В помещениях с сильными перепадами напряжения, данный блок рекомендуется подключать через блок
бесперебойного питания.
Подключение звуковых источников производить только к выключенному блоку, во избежание повреждения его
электрическим импульсом.
Чистку выполнять только при выключенном блоке с отключенной вилкой питания.
Не допускайте контакта блока с любой влажной средой.
Во избежании пожара или короткого замыкания, не подвергайте изделие воздействию дождя
Page 3
Важные инструкции
1.
Внимательно прочитайте данное руководство пользователя;
2.
Сохраняйте руководство пользователя;
3.
Соблюдайте требования безопасности;
4.
Выполняйте все инструкции данного руководства пользователя;
5.
Не устанавливайте изделие вблизи водопроводных коммуникаций;
6.
Протирайте устройство только сухой тряпкой или салфеткой;
7.
Не закрывайте вентиляционные отверстия устройства;
8.
Не устанавливайте изделие около источников тепла, таких как радиаторы,
печи и др.
9.
Обязательно заземляйте корпус изделия, если это предусмотрено производителем;
10.
Оберегайте от механического повреждения силовой кабель, а также
разъемы и розетки для подключения устройства к сети питания;
11.
Совместно с изделием используйте только рекомендованные
производителем аксессуары и приспособления;
12.
Отключайте изделие от сети питания, если оно не используется в течении долгого времени;
13.
Для технического обслуживания и ремонта обращайтесь только в сервисные
центры представителей производителя. Сервисное обслуживание требуется в
случае неисправности, механического повреждения изделия или силового кабеля,
попадания внутрь жидкости или посторонних металлических предметов.
Информация по утилизации отслужившего свой срок оборудования и
аккумуляторов.
(Только для Европейского союза и Европейской экономической зоны)
Данный символ обозначает, что в соответствии с Директивой WEEE (Waste Electrical and
Electronic Equipment (Утилизация электрического и электронного оборудования),
2002/96/EC) и законодательством Вашего государства, настоящий продукт не
разрешается утилизировать вместе с бытовыми отходами. Данный продукт следует сдать
в специализированный для этого пункт обмена на аналогичное оборудование на условиях
производителя, или в авторизованный пункт сбора для переработки электрического и
электронного оборудования (EEE). Ненадлежащая утилизация отходов данного типа
может негативно повлиять на экологическую обстановку и здоровье людей.
Информация о содержании свинца
Символ Pb означает что в батарее содержится свинец.
Page 4
Назначение
Проигрыватель компакт-дисков Т-2221 (далее – блок) входит в состав системы оповещения и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Блок предназначен для воспроизведения звуковой информации CD/mp3 форматов.
Блок оснащен многофункциональным дисплеем для отображения информации и навигационными
кнопками управления. В комплекте поставляется пульт дистанционного управления.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

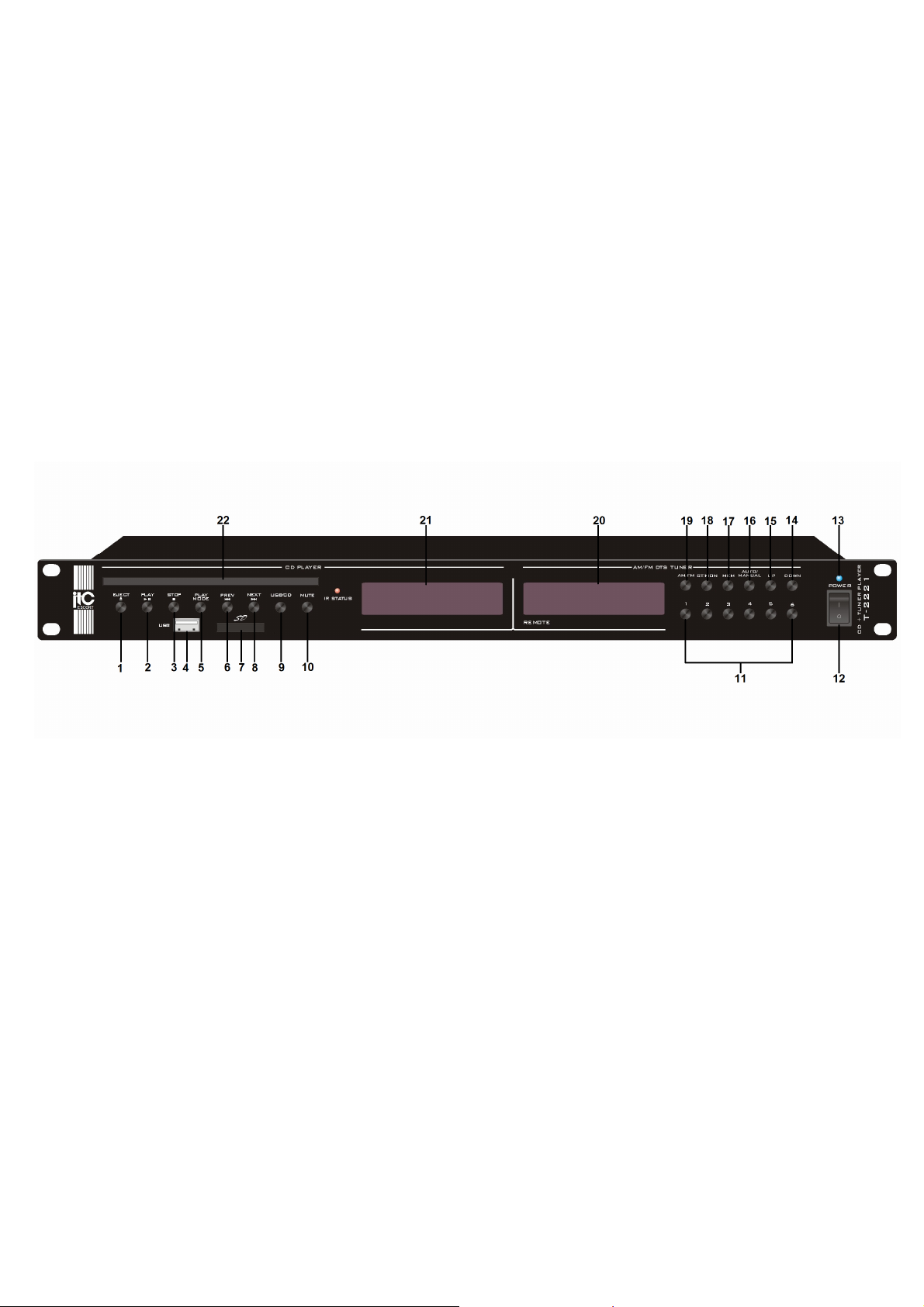

Передняя панель
1. Кнопка извлечение диска.
2. Кнопка PLAY/PAUSE - Используется для включения/временной приостановки воспроизведения.
Повторное нажатие этой кнопки возобновляет воспроизведение.
3. Кнопка STOP - Используется для полной остановки музыкальной трансляции.
4. Разъём для подключения флешь карты.
5. Кнопка USB/SD- используется для выбора USB или SD карты.
6. Кнопка PREVIOUS - Используется для возврата к началу предыдущего звукового файла.
7. Разъём для подключения SD карты.
8. Кнопка NEXT – Используется для перехода к началу следующего звукового файла.
9. Кнопка USB/CD - используется для выбора USB или CD носителя
10. Кнопка MUTE – используется для отключения звука.
11. Кнопки выбора каналов тюнера.
12. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
13. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
Page 5
14. Кнопка DOWN – используется для поиска радиочастот. При нажатии поиск происходит в
уменьшении частотного диапазона.
15. Кнопка UP – используется для поиска радиочастот. При нажатии поиск происходит в увеличении
частотного диапазона.
16. Кнопка AUTO/MANUAL – используется для выбора ручного или автоматического поиска AM и FM
частот.
17. Кнопка MEMORY – используется для сохранения выбранной радиочастоты на желаемый канал.
18. Кнопка ST/MON – используется для выбора моно или стерео режима.
19. Кнопка AM/FM – используется для выбора AM или FM частоты.
20. Дисплей – отображает настройки тюнера.
21. Дисплей – отображает настройки CD/ mp3 проигрывателя.
22. CD-ROM – предназначен для воспроизведения компакт дисков.

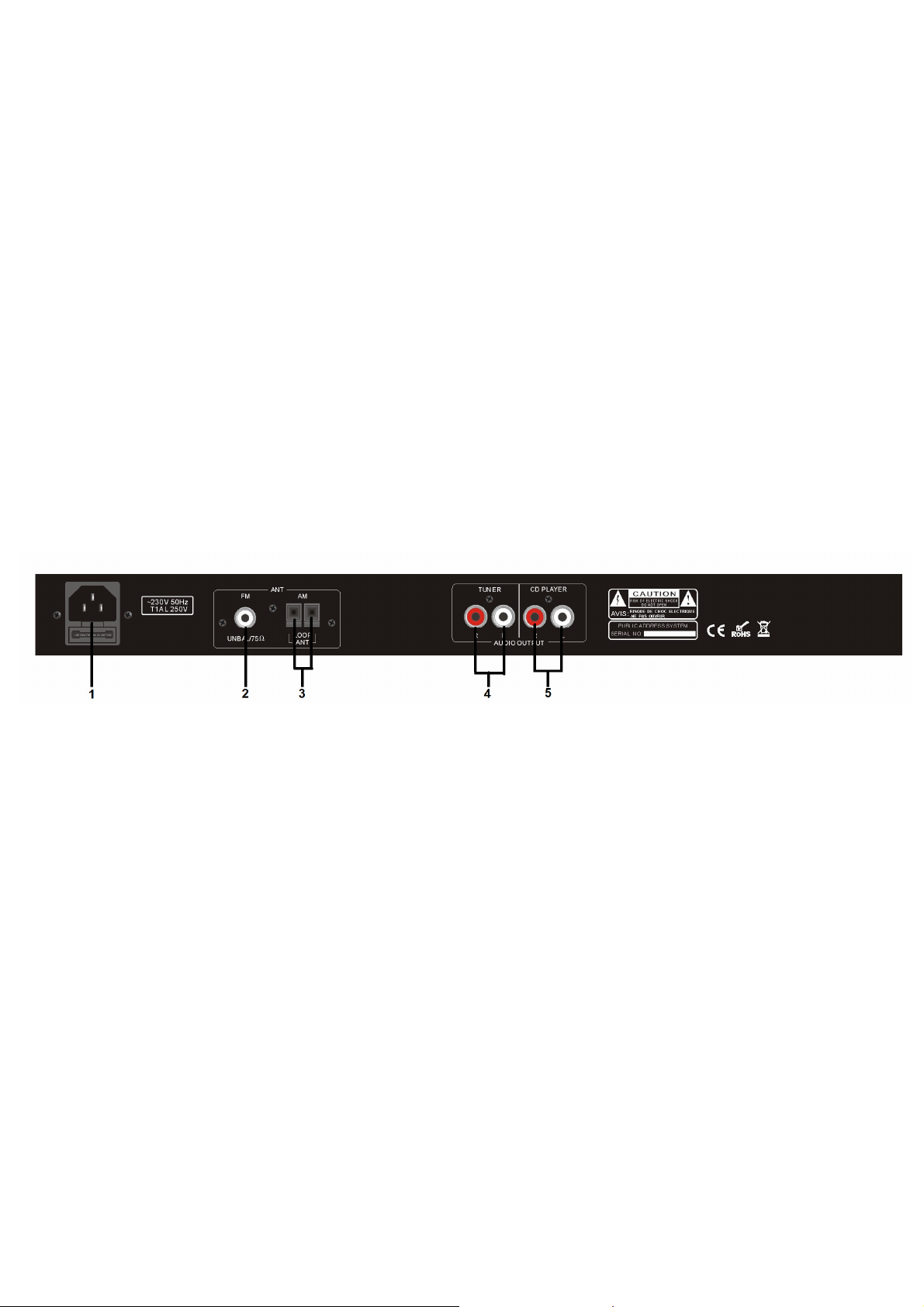

Задняя панель
1. Разъем питания – предназначен для подключения шнура сети переменного тока.
2. Разъем для подключения антенны FM частот.
3. Разъем для подключения антенны AM частот.
4. Разъёмы AUDIO OUT – линейные выходы тюнера L и R (RCA).
5. Разъёмы AUDIO OUT – линейные выходы CD/ mp3 проигрывателя L и R (RCA).
Page 6
Технические характеристики
Усилитель
Усилитель
Модель
Частотный диапазон 20Гц~20KГц(-2Дб)
Гармонические искажения ≤0.1%
Диапазон динамиков 75Дб
Отношение сигнал / шум 85Дб
Аудио выход 0.775В/600Ом
Тюнер
Диапазон FM: 87.5-108.0MГц, AM: 522-1620KГц
Чувствительность FM: ≤10uA, AM:≤100uA
Память 6 каналов
Аудио выход 0.775В/600Ом
Блок питания ~110В/60Гц или ~230В/50Гц
Габариты 484x209x44мм
Вес 3.7кг
T-2221

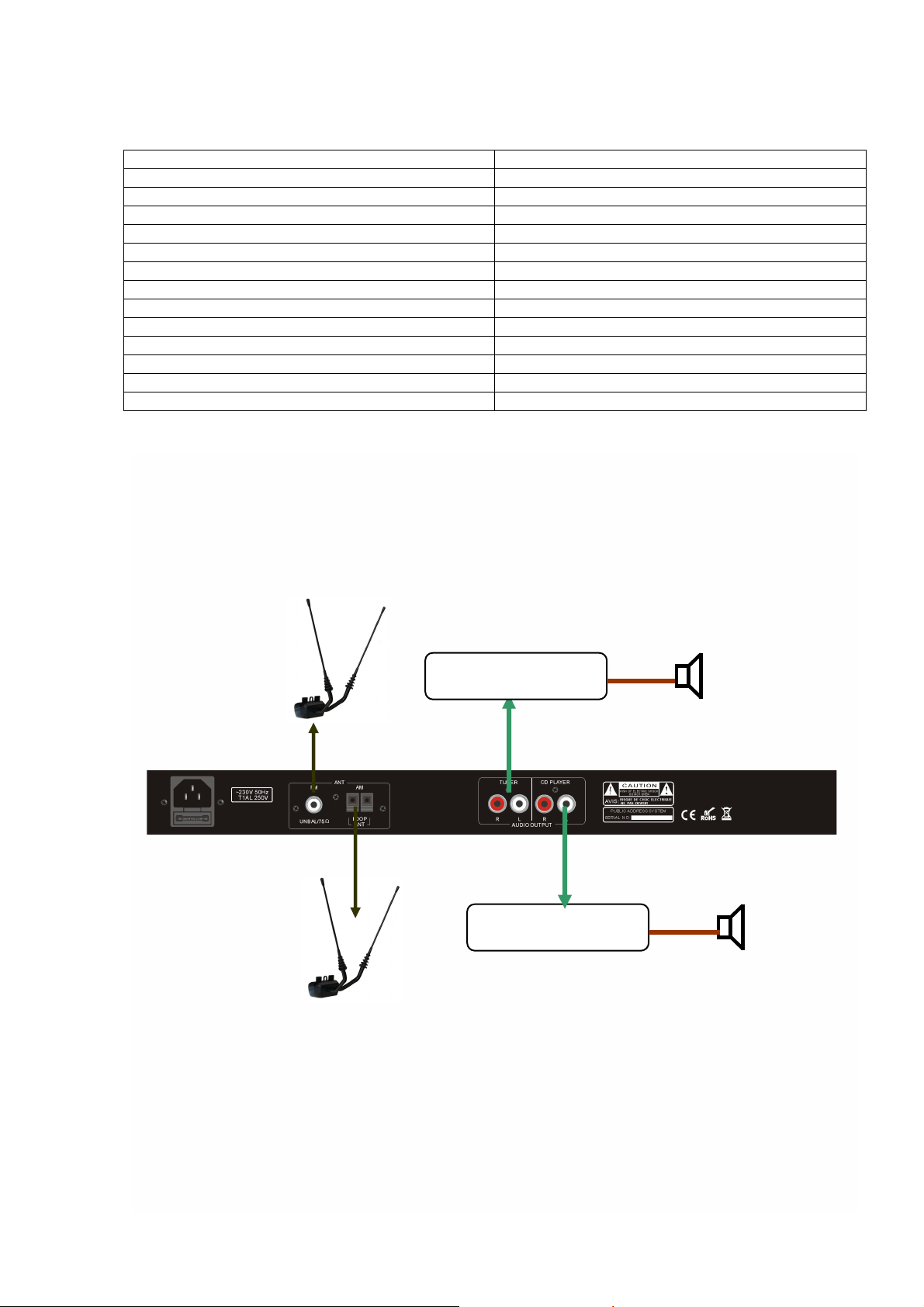

Типовая схема включения
