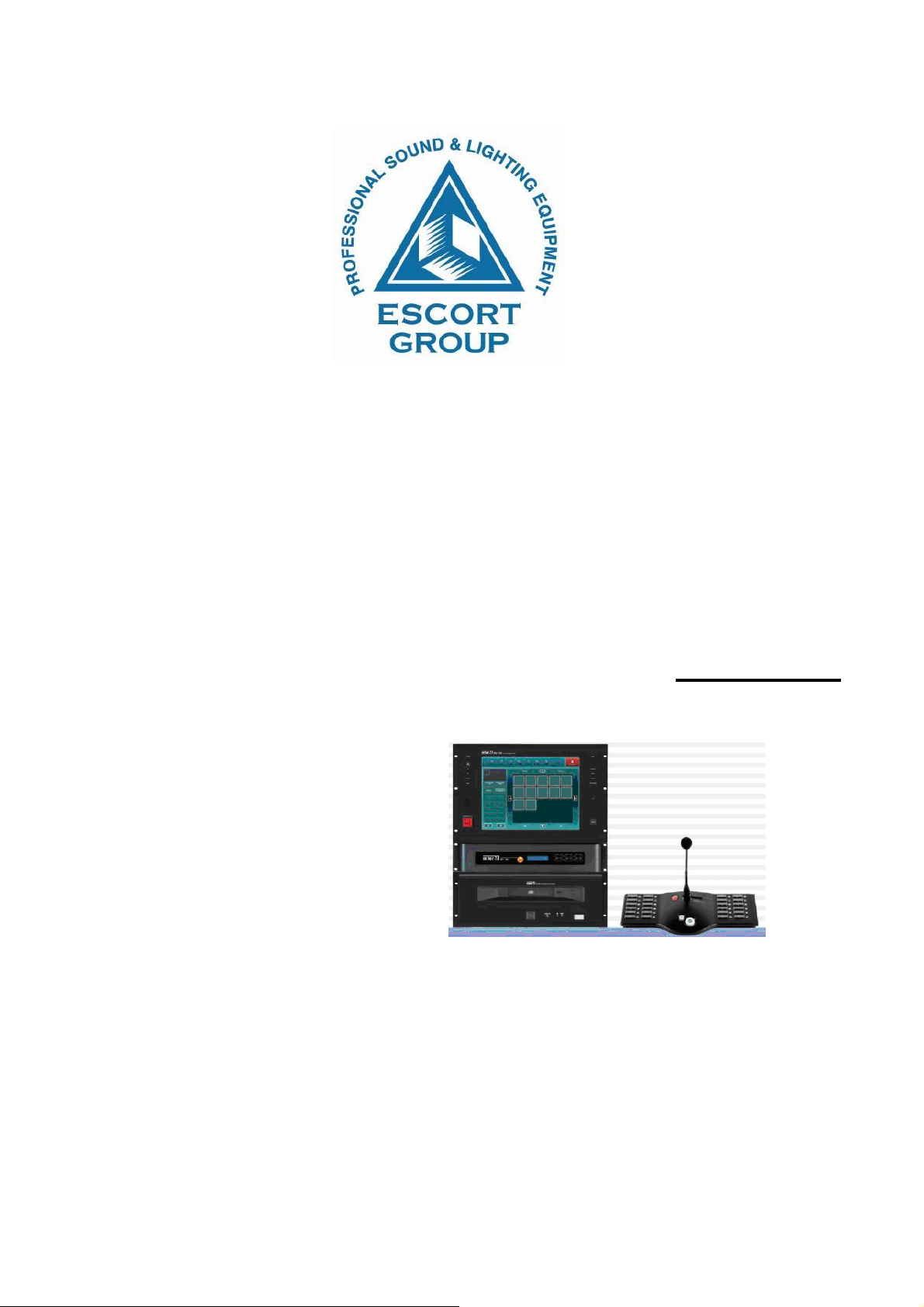

Руководство по конфигурации
Многозонной многоканальной
системы звукового оповещения
и музыкальной трансляции
Page 2
Настройка программного обеспечения

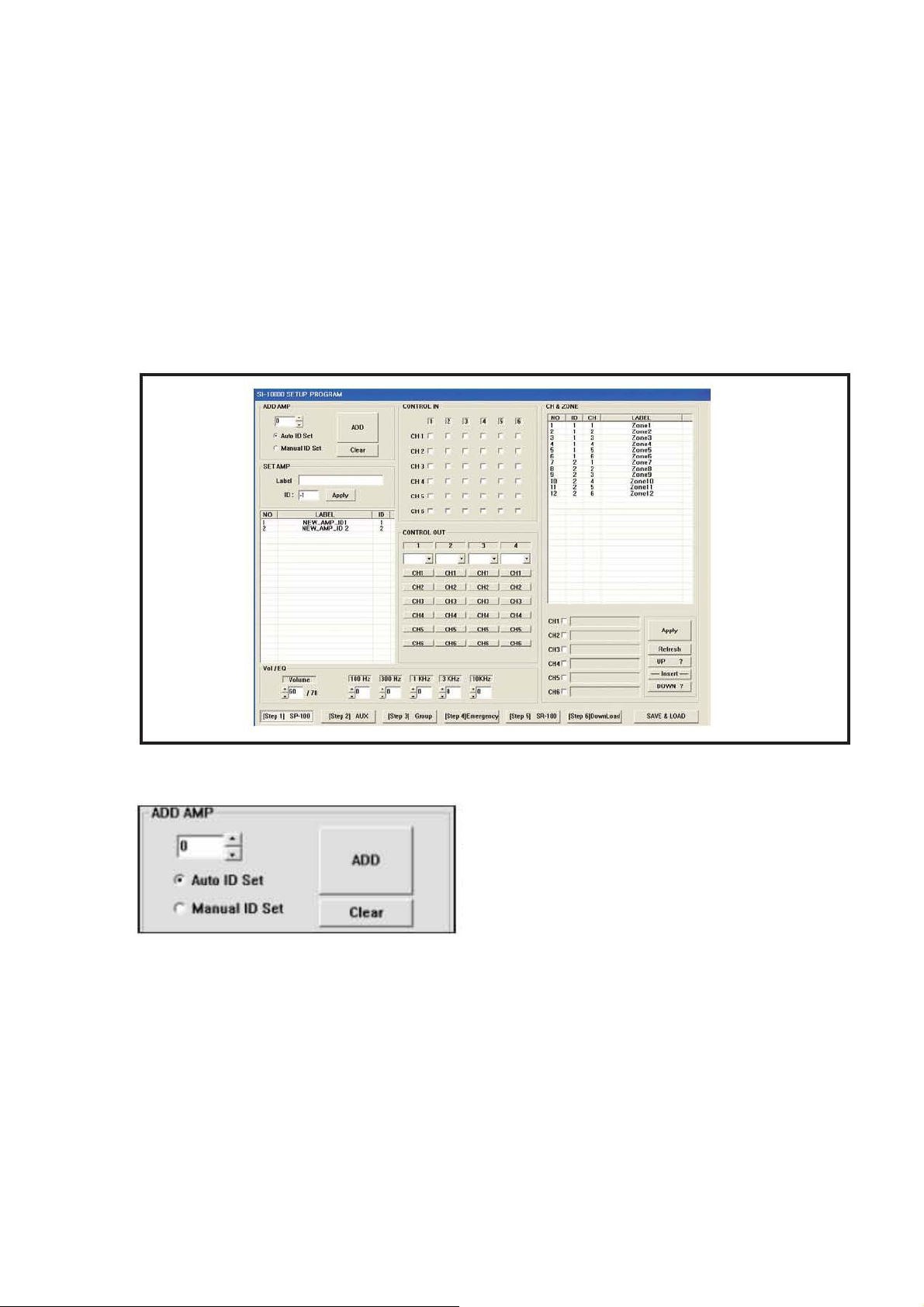

Для настройки и конфигурации IPC системы, необходимо запустить программу конфигурации (Program Setup) и выполнить ряд настроек, содержащихся в соответствующих закладках (Step1-Step6).
1. Инициализация SP-100 (Шаг-1)
Выберите закладку (Step 1). В данной закладке осуществляется инициализация терминальных усилителей SP-100, настройка уровня звука, настройка частотных характеристик, настройка для внешнего управления, наименование зон. Инициализация терминалов, осуществляется 2 способами, вручную и автоматически.
1) Ручная и автоматическая инициализация терминалов SP-100.
Для автоматической инициализации SP-100:
- Установите номер терминала, соответственно его адресу (адрес устанавливается DIP-переключателем на задней панели).
- Выберите опцию [Auto ID Set]
- Нажмите кнопку ADD Для ручной инициализации SP-100:
- Установите номер терминала, соответственно его адресу (адрес устанавливается DIP-переключателем на задней панели).
- Выберите опцию [Manual ID Set]
- Нажмите кнопку ADD
- В список будет добавлен терминал с наименование [NEW_AMP_ID_] (по умолчанию).
Page 3

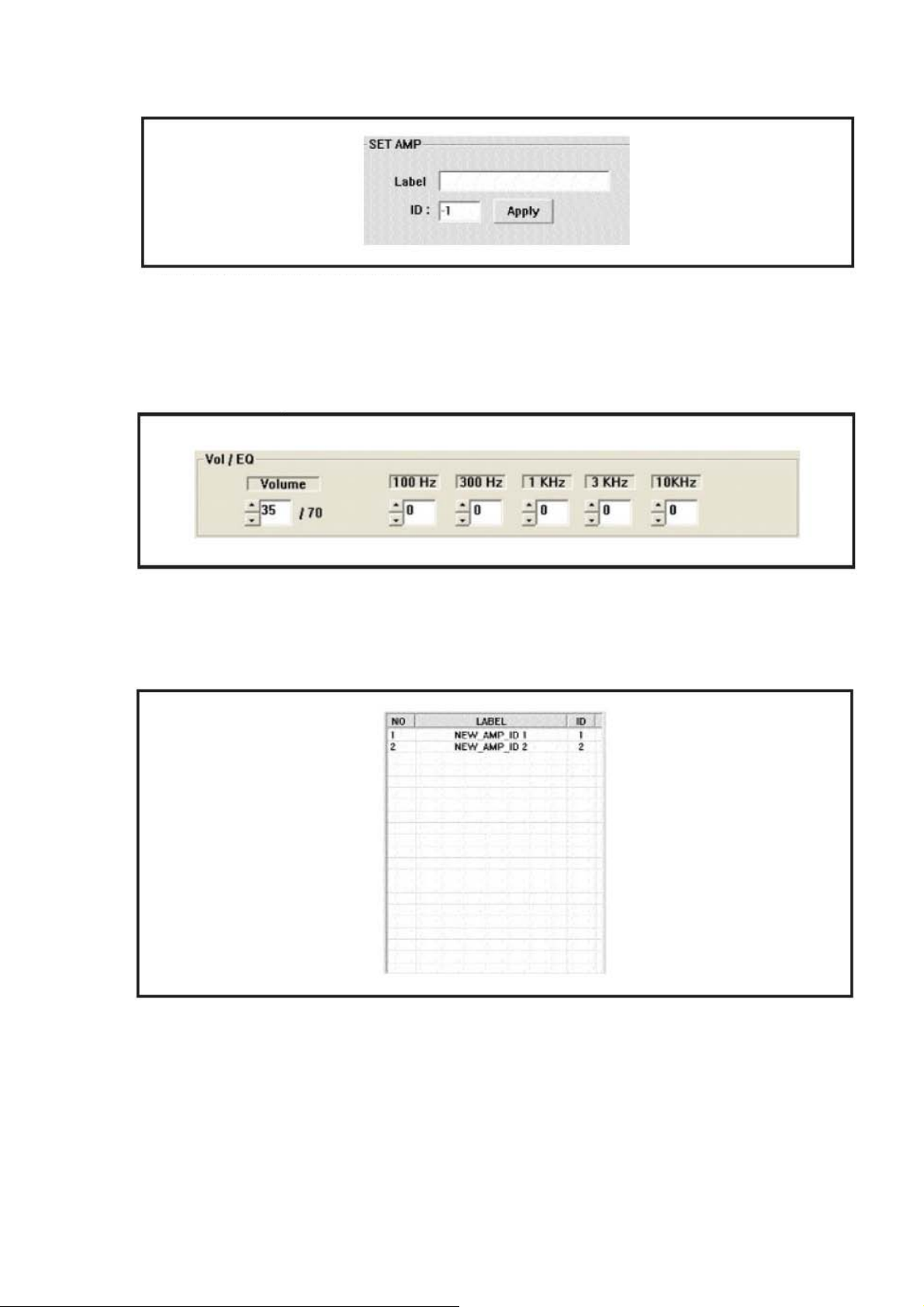

2) Поле для ввода и изменения ID-адреса и наименования SP-100.
- Выберите из списка терминал.
- Введите ID-адрес и наименование и нажмите кнопку [Apply]. * ВНИМАНИЕ: Для прошивки (установки) адреса с софта, свитч переключатель на задней панели SP-100, должен быть установлен в режиме Manual mode.
3) Поле для установки уровня звука и эквализации SP-100.
- Установка уровня по умолчанию и настройка частотной характеристики SP-100.
- Установленные значения будут распространены на все терминалы.
- Данные настройки будут переданы на терминалы на 6 шаге.
4) Список терминалов SP-100.
- Имеется возможность выбора конкретного терминала из списка, для идентификации.
Page 4

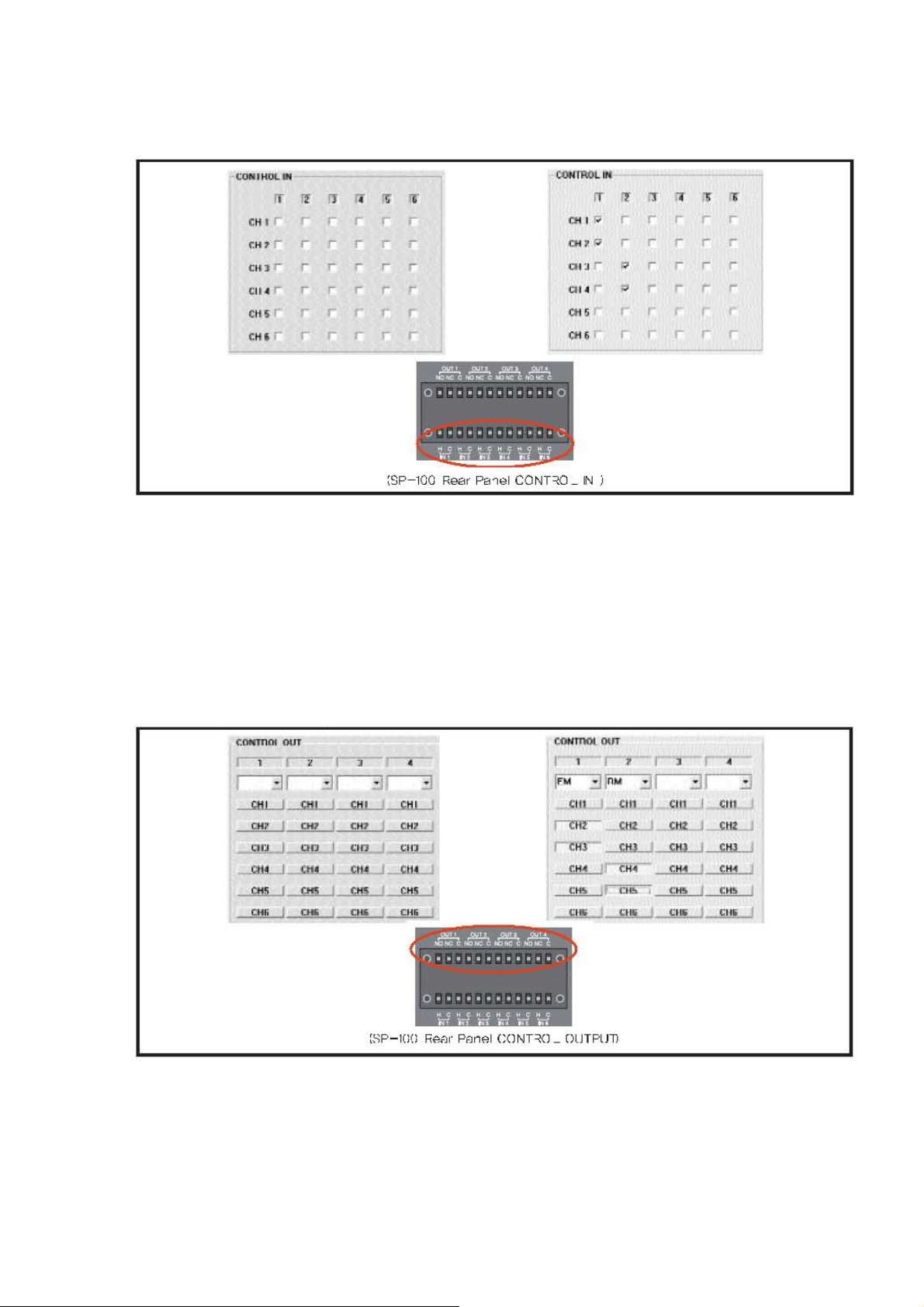

5) Контроль входных сухих контактов. В поле на рис. ниже устанавливается
соответствие между входными сухими контактами и включаемым звуковым каналом SP-100.
- На задней панели SP-100, имеется разъем (поз.4) на который можно подать до 6­ти сухих контактов. Номер сухого контакта, определяет номер канала в который поступит звуковой сигнал с локального входа Local In поз. 1, задней панели SP-100.
- На верхней правой фигуре, указан пример настройки в котором при подаче сухого контакта на вход 1, линейный сигнал с входа Local In, будет передан в каналы 1,2.
- Далее при подаче сухого контакта на вход 2, линейный сигнал с входа Local In, будет передан в каналы 3,4.
6) Контроль выходных сухих контактов. В поле на рис. ниже устанавливается соответствие между активацией приоритетов и выходными сухими контактами.
- На задней панели SP-100, имеется разъем (поз.3) на котором формируются 4 выходных сухих контакта, при активации того или иного приоритета. Настройка такого соответствия показана на рис. выше.
- Например, при активации аварийного режима ЕМ в каналах СН2, СН3, произойдет срабатывание контакта №1 (в положение ON).
- То же самое, при активации аварийного режима RМ в каналах СН4, СН5, произойдет срабатывание контакта №2 (в положение ON).
Page 5

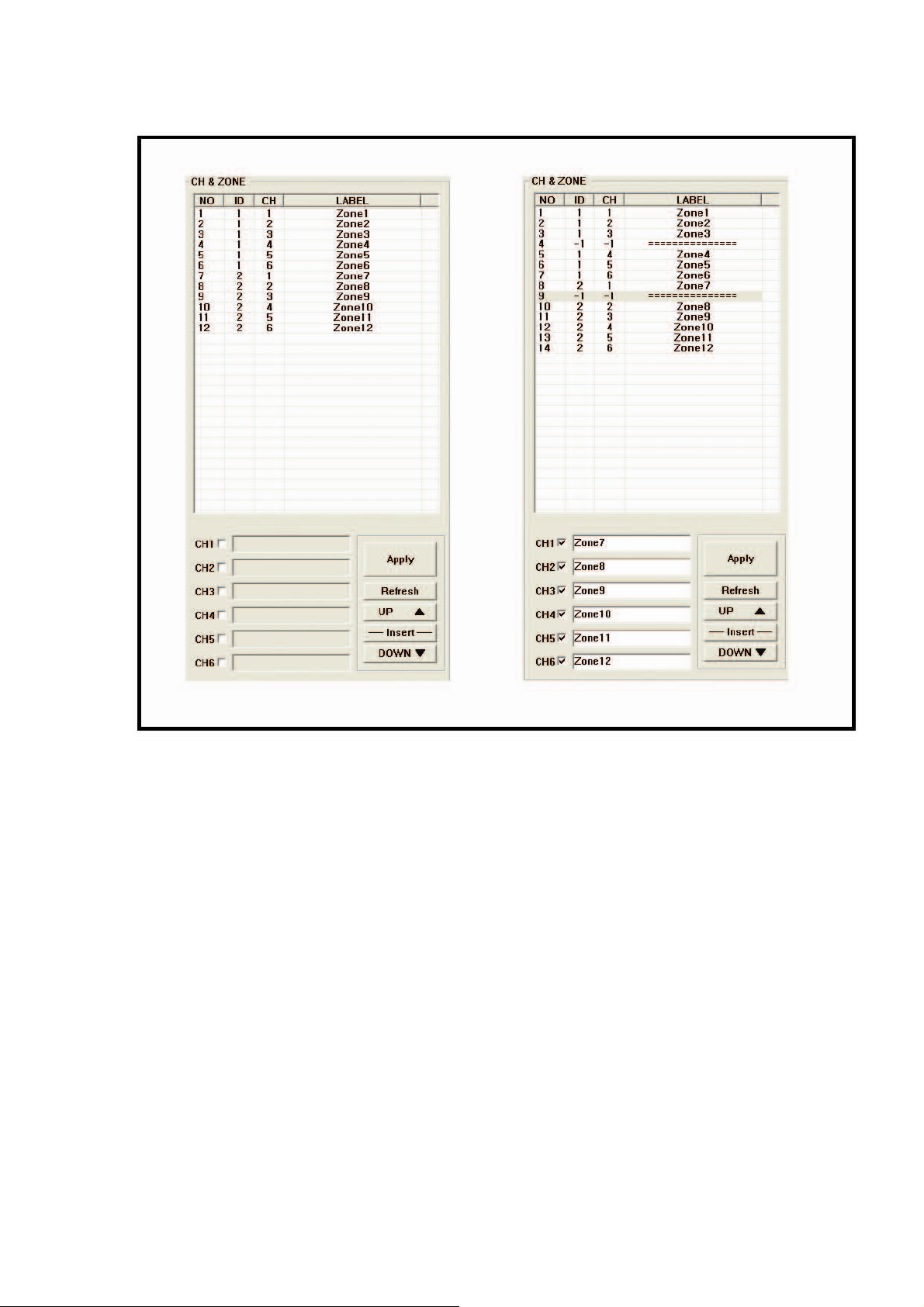

7) Использование выходного канала усилителя SP-100, наименование каналов.
- На картинке сверху изображен вариант конфигурации. Вы можете
самостоятельно установить необходимый порядок и соответствие зон и каналов, а также наименовать их.
- На картинке выше присутствуют служебные строки такие, например как: “===”. Такая строка может служить для разделения информационного поля. Добавить ее можно нажав кнопку [Insert]. При этом появится пустое поле, в которое можно внести любую удобную информацию.
- Для передвижения по полю, можно пользоваться кнопками [UP], [DOWN].
- Имеется возможность назначить для каждой зоны любой из 6 выходных каналов. Появление зон в списке свидетельствует о успешной идентификации усилителей SP-100.
- Заполните поле LABEL (наименование зон), нажмите кнопку [Apply], для добавления строки в список.
Page 6
2. Настройка AUX (Шаг-2)

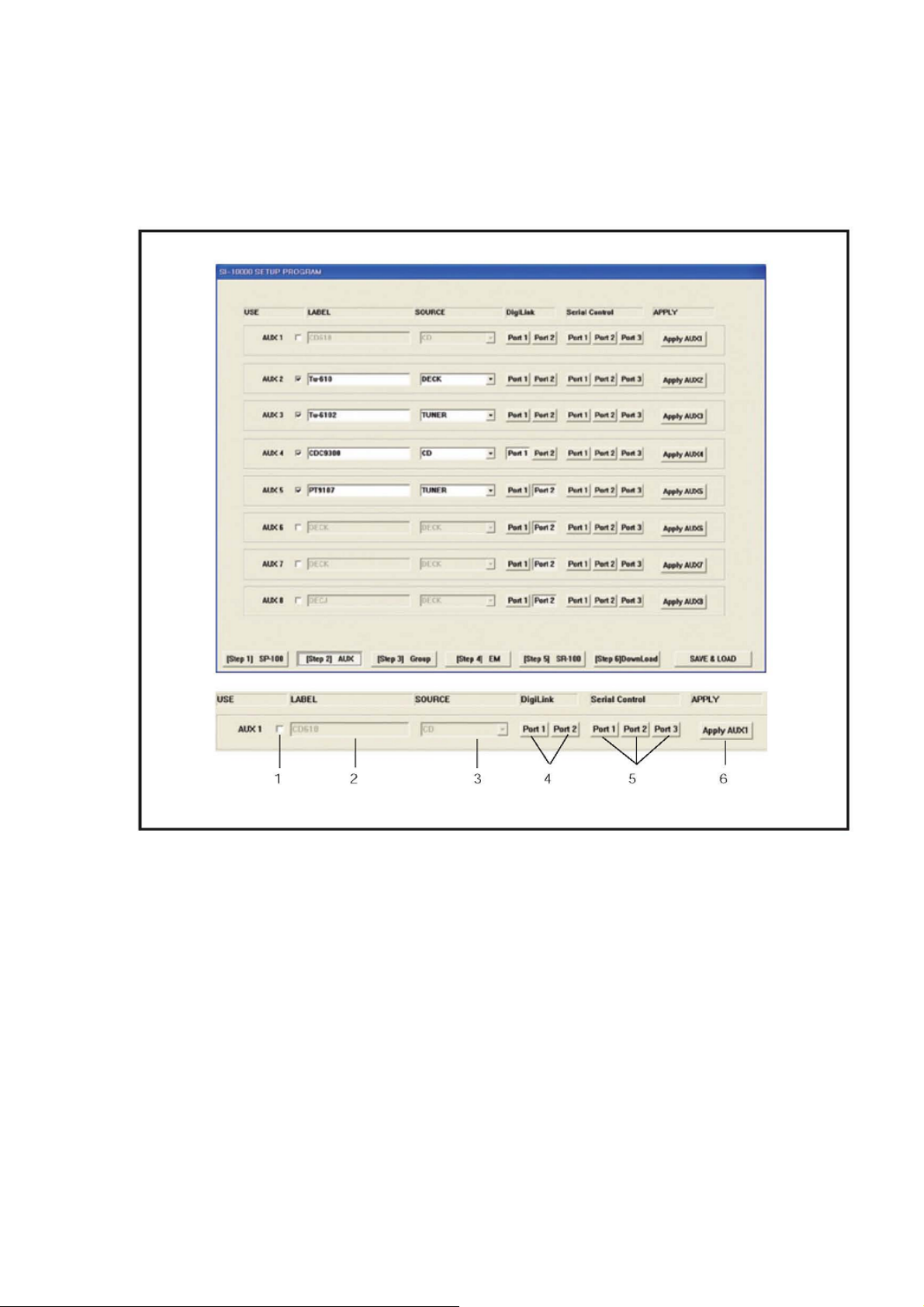

На задней панели блока SI-100, присутствует 8 аудио входов AUX. На данном шаге, осуществляется настройка (включение) каждого их этих входов, присваивается название, выбирается цифровой порт (DIGI-Link), для работы с дополнительными внешними источниками.
1) Установка флажка подтверждает использование данного входа.
2) После установки флажка, в открывшемся поле, введите наименование входа (укажите имя источника звука).
3) Выберите тип звукового источника из данного списка (CDP, DECK, TUNER, MIC, ETC).
4) На задней панели блока SI-100 присутствует 2 цифровых порта (DIGI-Link).
Выберите порт, который будет использоваться. ВНИМАНИЕ: Данный порт не работает с блоком PC-9335AD.
5) На задней панели блока SI-100 присутствует 3 цифровых порта (RS-232). Выберите порт, который будет использоваться.
6) Для сохранения настроек нажмите кнопку Apply AUX1(и т. д.)
Page 7
3. Настройка групп (Шаг-3)
В данной закладке, можно осуществить разбиение зон на 2 группы А и В, в каждой из которых содержится по 8 подгрупп. Группы предназначены для объединения зон. Это служит удобством для управления.
1) Выберите группу введите наименование (лейбл).
- При выборе группы поле для ввода наименования активируется.
- При удалении зон, происходит очистка наименований.
2) Выбор зон
- Выберите группу, нажав соответствующую кнопку. Укажите зоны, которые должны входить в состав этой группы.
3) Выбор и отмена Всех зон
- Для выбора Всех зон нажмите кнопку Select All.
- Для отмены выбора Всех зон нажмите кнопку UnSelect All.
4) Для сохранения настроек, нажмите кнопку Apply.
Page 8
4. Настройка аварийного оповещения (Шаг-4)
На задней панели блока SI-100, присутствует 64 аварийных входов (активация сухим контактом). На данном шаге, осуществляется настройка 64 алгоритмов оповещения. Каждый из алгоритмов, активируется соответствующим сухим контактом.
1) Настройка алгоритма
- Выберите номер алгоритма, нажав одну из кнопок в поле SELECT CH.
- Установите флажки на тех зонах, которые должны быть включены. Для быстрой установки/отмены, можете пользоваться кнопками Select ALL, Unselect ALL.
2) Для сохранения настроек, нажмите кнопку Apply.
3) Выбор источника звука.
- Установка верхнего флажка означает, что в качестве источника звука, может быть использован звуковой файл, уже существующий на жестком диске блока SI-
100.
- Установка среднего флажка означает, что в качестве источника звука, может
быть использован предварительно созданный и записанный (скопированный) на жесткий диск звуковой файл. В данном пункте, необходимо указать его местонахождение
- Нижний флажок, может быть применен для быстрого доступа к альтернативному аудио источнику.
.
Page 9
4) Установка уровня сигнала с аварийного микрофона.
- В данном пункте Вы можете установить уровень звука микрофона, встроенного в мониторе SM-100.
5) Установка уровня звучания аварийного сообщения.
- В данном пункте Вы можете установить уровень звучания аварийного сообщения, настраиваемого в пп.3.
Page 10
5. SR-100 Установка (Шаг-5)

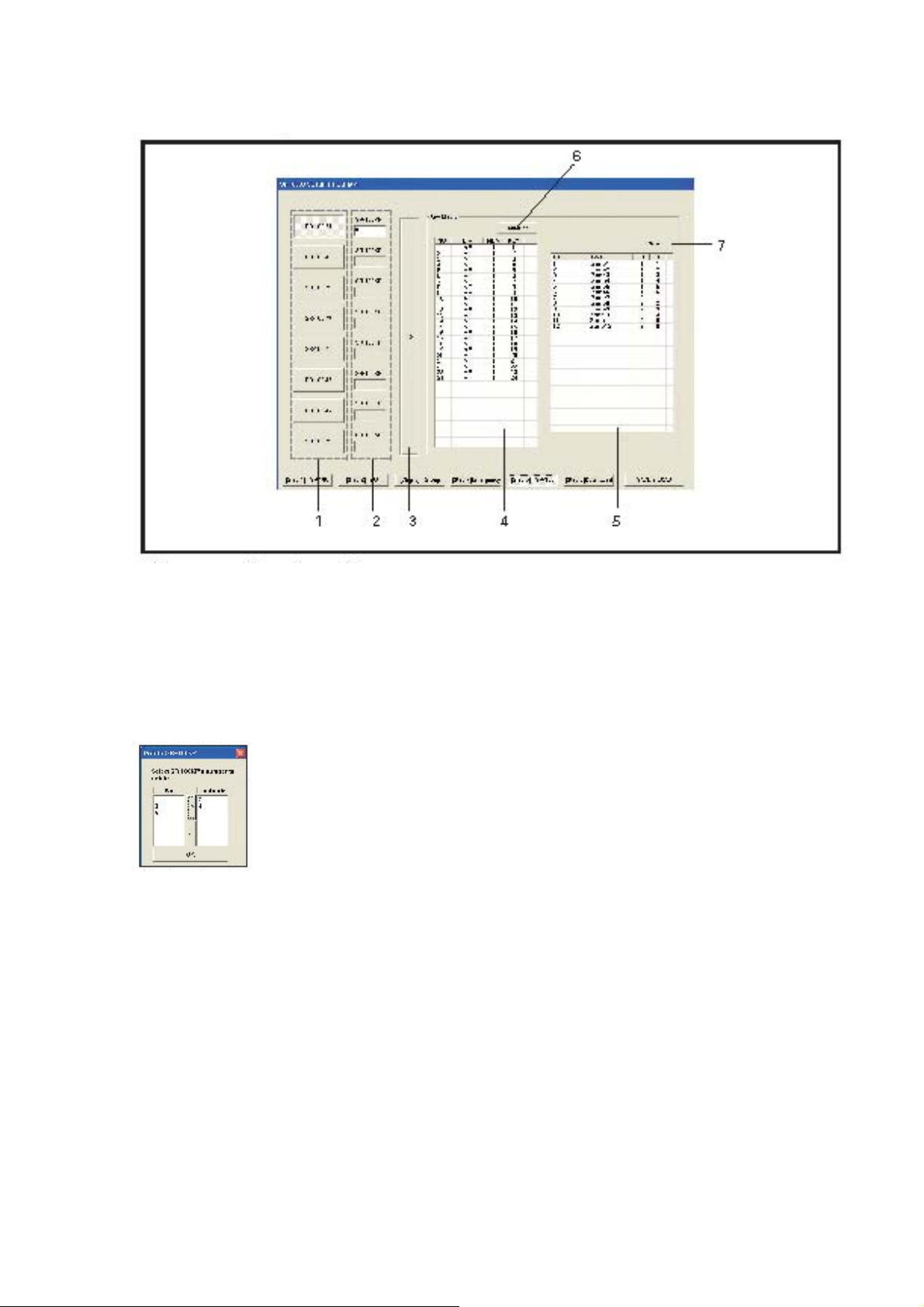

1) Выберите консоль SR-100. Для выбора консоли, нажмите кнопку поз. 1,
соответствующую адресу консоли.
2) В случае управления более 24 зонами, подключите модуль SR-100KR, к
консоли SR-100. В окне поз. 2 укажите номер модуля.
3) Нажмите кнопку поз. 3, для добавления данных в таблицу поз. 4. Изменение
(добавление, удаление) номера дополнительного модуля можно осуществить в
дополнительной форме, как показано на ниже:
Для добавления, удаления используйте кнопки со стрелками, для подтверждения, нажмите кнопку “OK”.
4) В окне поз. 4 указаны кнопки.
- MF: означает 24 основных кнопки на консоли SR-100.
- EXT: означает расширение на модуле SR-100KR. Выберите нужную кнопку
5) В окне поз. 5, выберите зону, соответствующую кнопке, выбранной в окне
поз.4. Именно это зона и будет включаться в процессе управления.
6) Нажатие кнопки поз. 6, осуществляет макро инициализацию всех кнопок.
7) Кнопка поз. 7, удаляет выбранные зоны.
ВНИМАНИЕ: Проследите за тем, чтобы в настройках участвовали, актуально используемые кнопки и зоны. Не правильная настройка может существенно замедлить работу системы. Для определения подключенных консолей воспользуйтесь кнопкой поз. 6.
Page 11
5. Загрузка, редактирование, сохранение (Шаг-6)

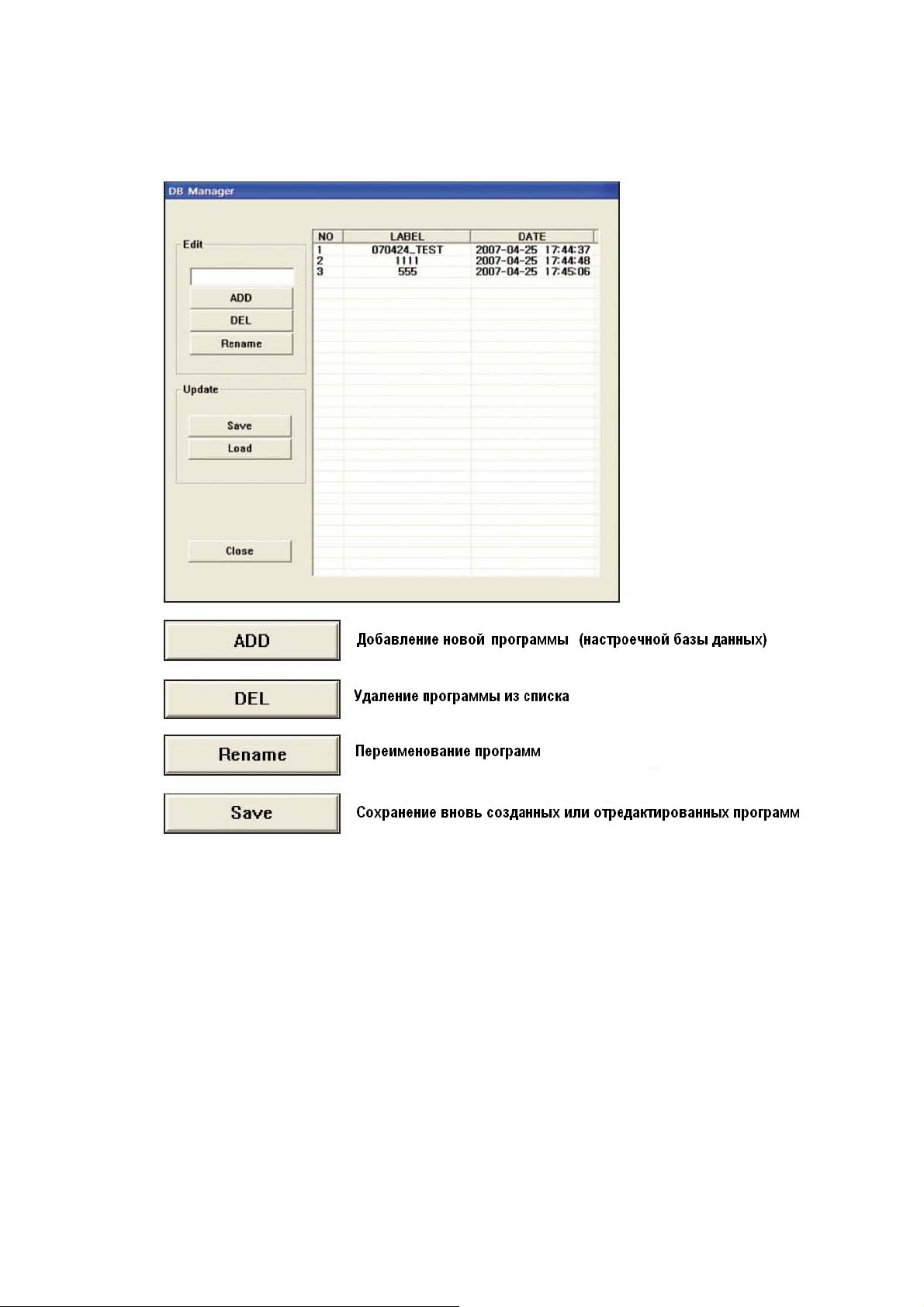

На данном шаге осуществляется добавление, редактирование, сохранение и загрузка программ (базы данных) для управление терминалами.
Создание новой программы:
- Введите наименование в окне Edit (редактирование) и нажмите кнопку ADD (добавить)
- Программа появится в списке справа.
- Для ее сохранения нажмите кнопку Save. Изменение и сохранение:
- Выберите программу из списка.
- Измените наименование.
- Для сохранения нажмите кнопку Save. Загрузка программы:
- Выберите программу из списка.
- Для загрузки нажмите кнопку Load.
8. Для перехода в основную программу воспользуйтесь переключателем поз.2 на
задней панели блока SI-100.
