Page 1
Руководство по инсталляции
Многозонной многоканальной
системы звукового оповещения
и музыкальной трансляции
IPC-System
Page 2
2
Содержание
Распаковка.......................................................................................................... 3
Установка............................................................................................................ 3
Инструкция по безопасности............................................................................. 3
Назначение......................................................................................................... 4
Состав.................................................................................................................. 4
Подключение...................................................................................................... 5
Системный контролер SI-100............................................................................6
Системный монитор SM-100 ..............................................................................10
Системный цифровой усилитель SP-100..........................................................12

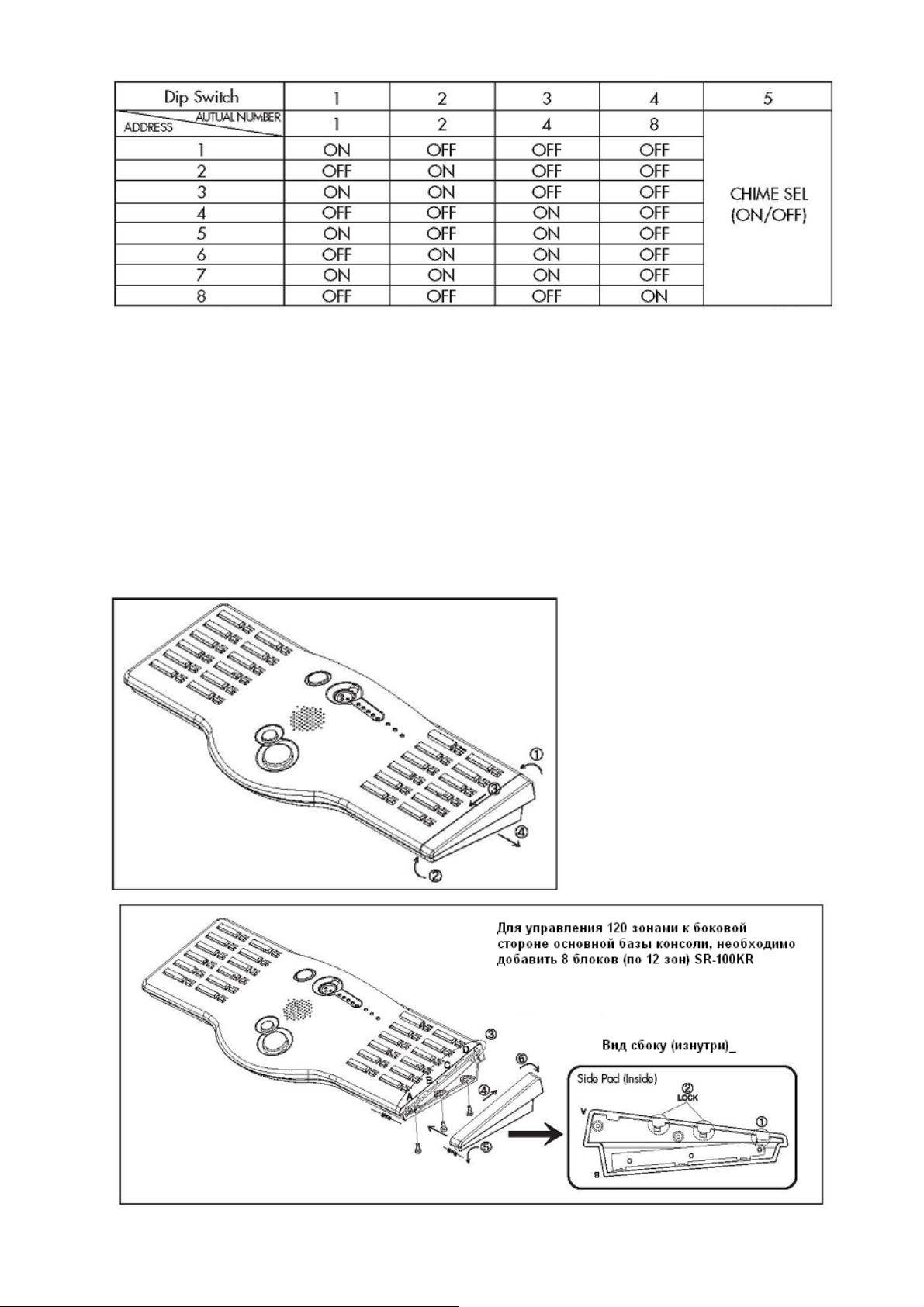

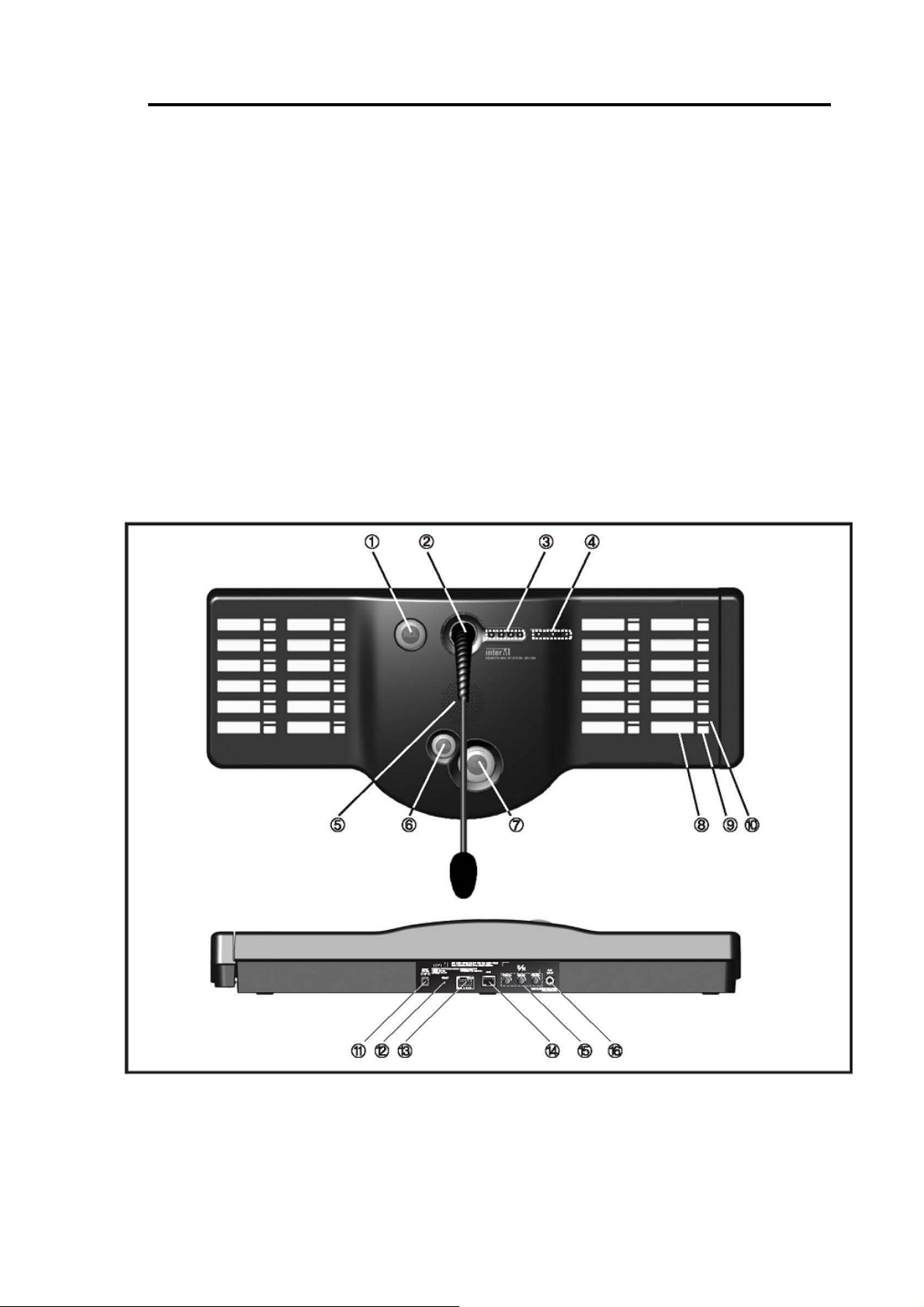

Микрофонная консоль SR-100/100KR .............................................................17
Некоторые особенности при подключении системы....................................... 22
Конфигурация и инсталляция системы............................................................22

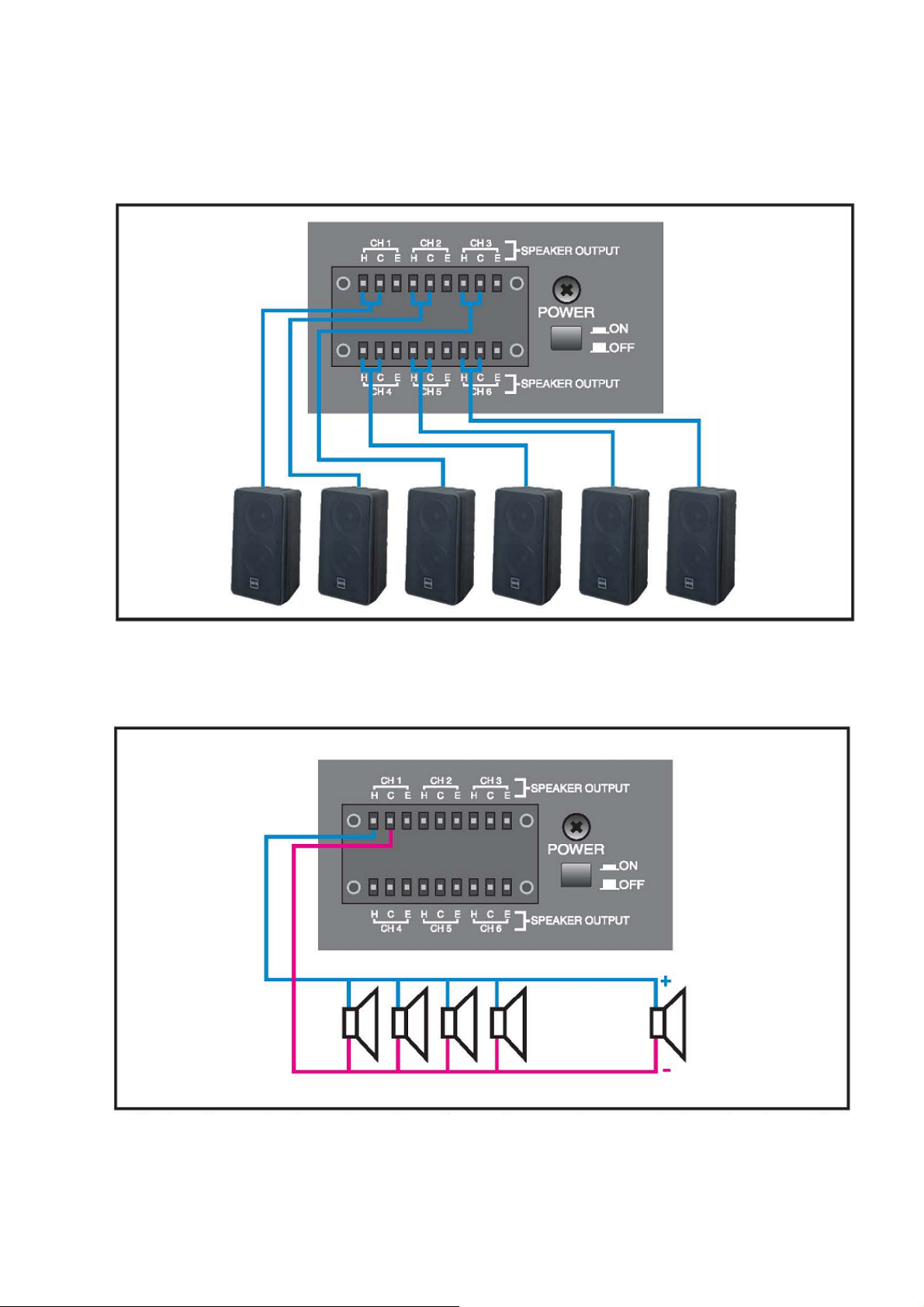

Пример подключения громкоговорителей ...................................................... 25
Подключение дополнительных источников к SI-100 .....................................26

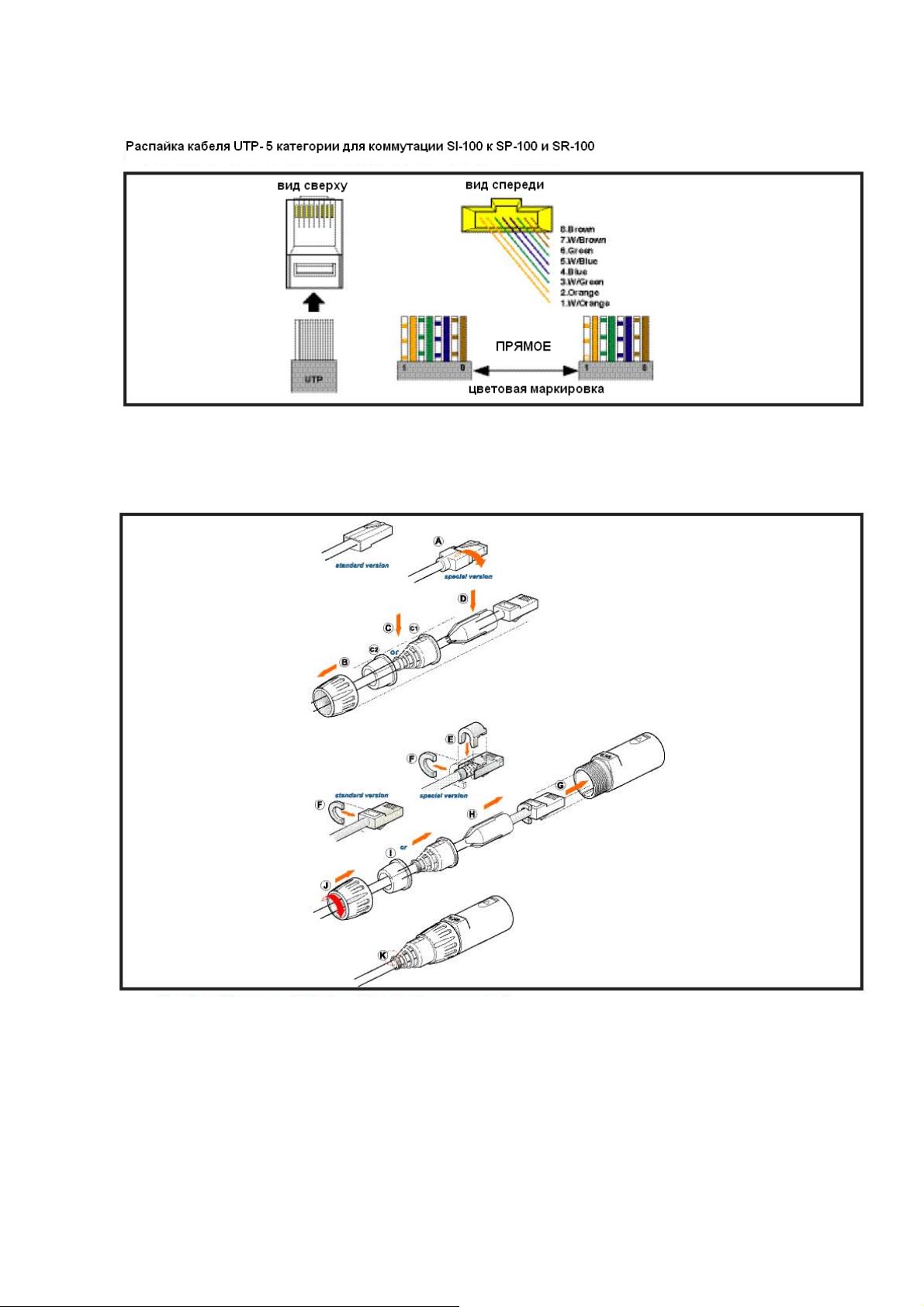

Распайка кабеля данных ................................................................................... 27

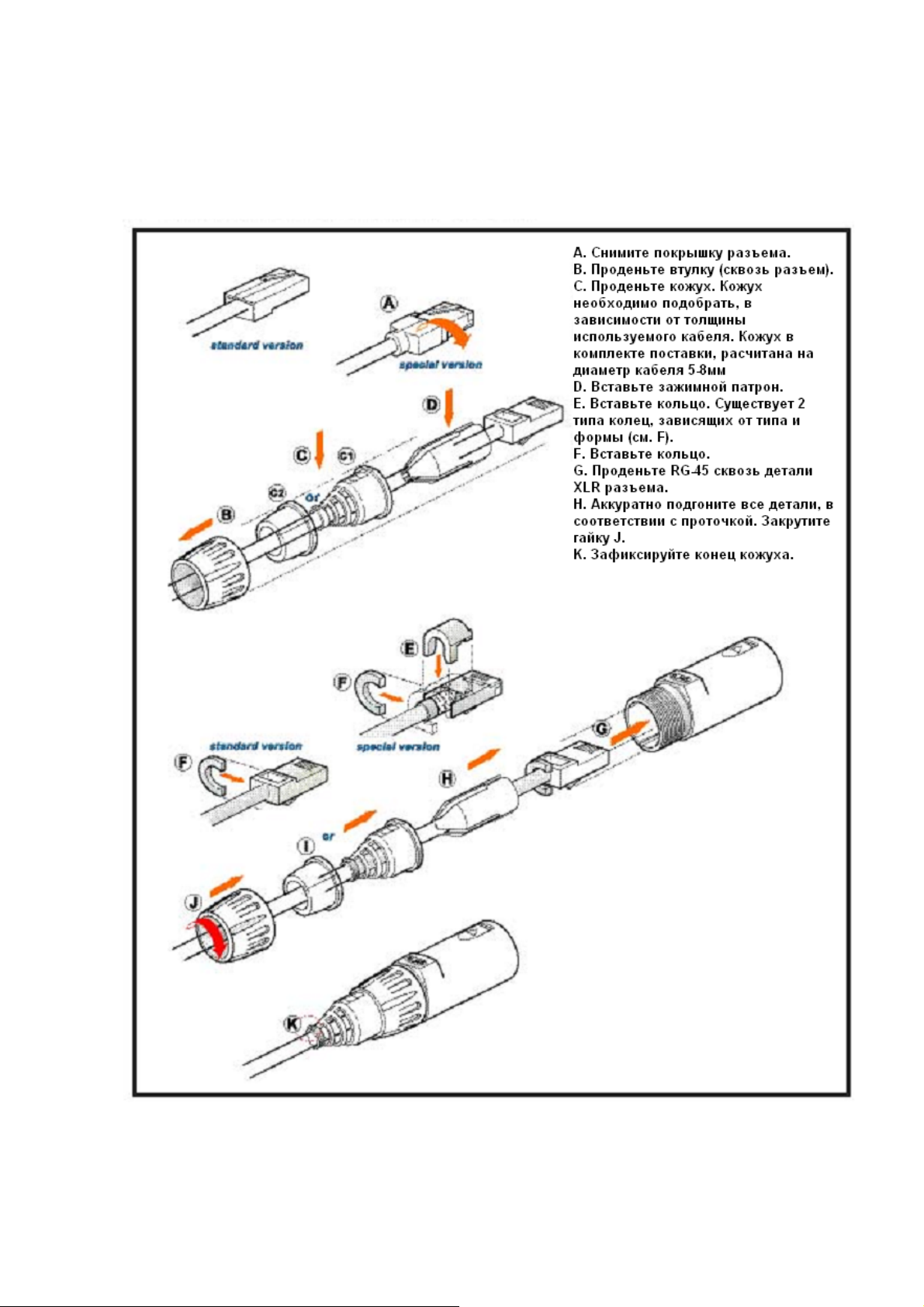

Конструкция разъема RJ-45 ..............................................................................27

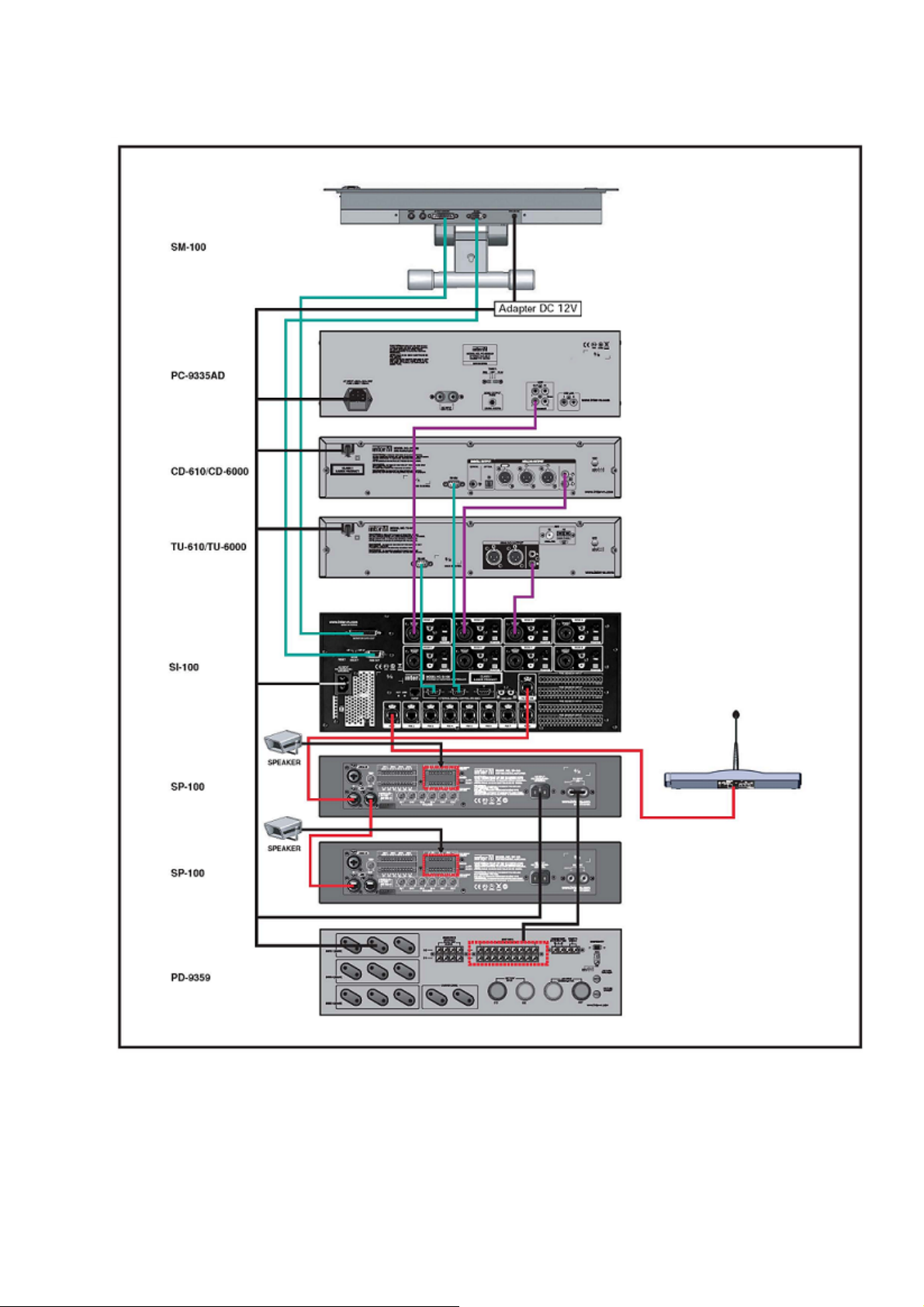

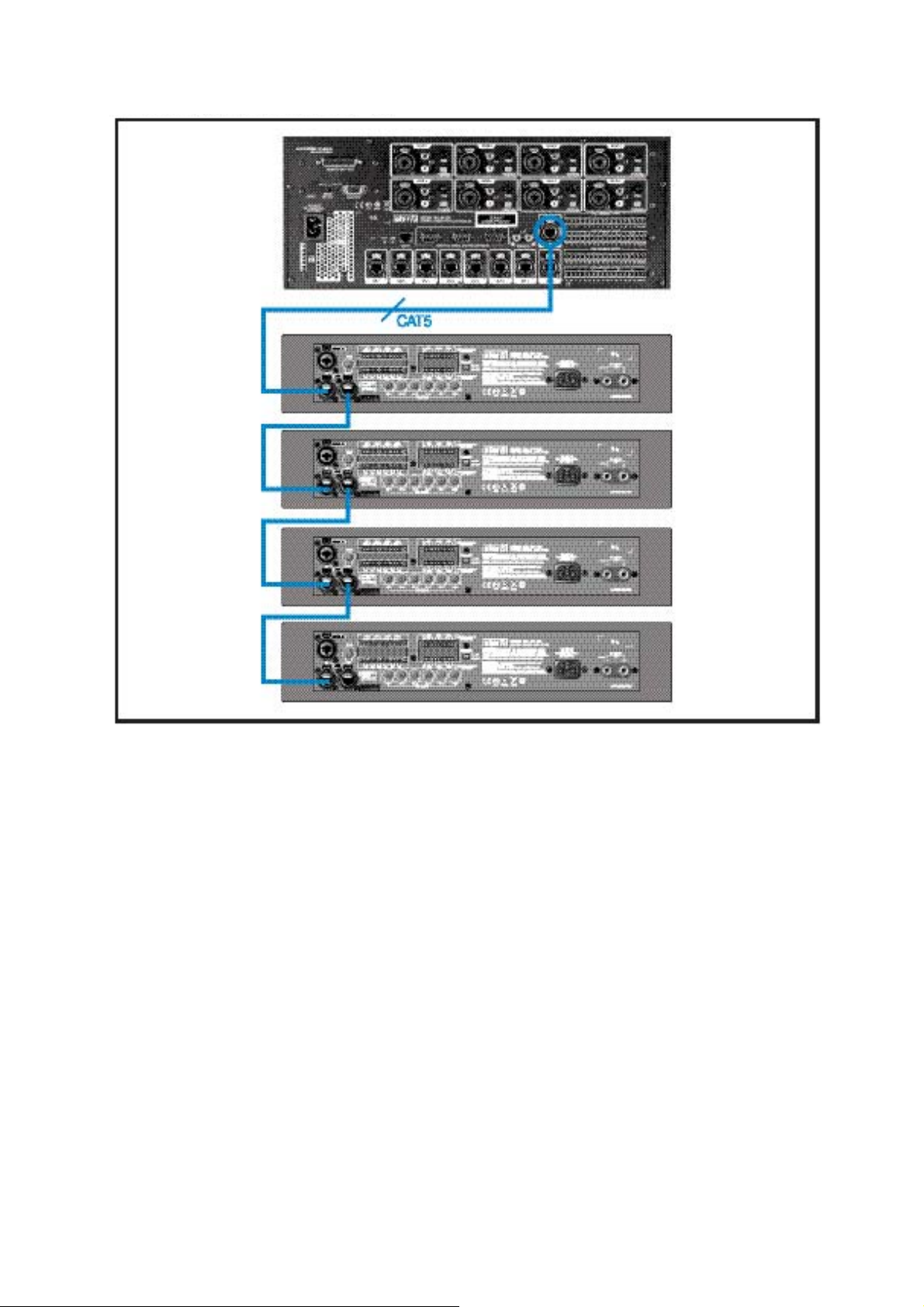

Коммутация системы ......................................................................................... 28
Проверка перед включением системы............................................................. 29
Page 3
3
Распаковка
Перед началом работы уделите несколько минут данной инструкции, ознакомьтесь с правилами
установки и эксплуатации данной системы.
Убедитесь в том, что оборудование поставлено в оригинальной заводской упаковке, в противном
случае, Вы имеете право вернуть его назад поставщику.
Установка
Окружающая среда
Не храните и не устанавливайте данное оборудование в помещениях, в которых не обеспечены
пригодные климатические условия, например, помещения с повышенной влажностью, вибрацией или с
пониженной температурой.
Инструкция по безопасности
- Не устанавливайте оборудования вблизи воды.
- Чистку производите только сухой материей.
- Не устанавливайте оборудование вблизи вентиляционных устройств.
- Не устанавливайте оборудование вблизи нагревательных приборов.
- Не используйте для чистки никаких химикатов.
- Отнеситесь внимательно к подключению питания данного оборудования и в частности к силовому
кабелю. Не перегибайте и не пережимайте его.
- Используйте только те кабели, которые поставляются в комплекте с оборудованием.
- Не устанавливайте данное оборудование в не кондиционные шкафы, например, такие, в которых
оборудование окажется плохо закрепленным.
- Не забудьте обесточить оборудование в чрезвычайных (форс-мажорных) обстоятельствах, или при
длительном отключении.
- Не допускайте к эксплуатации оборудования не квалифицированный персонал.
- Избегайте
- Не допускайте физической встряски или каких-либо других воздействий.
- Не вскрывайте блоки без представителя сервисного центра.
- Коммутацию оборудования производите при выключенном питании.
- Монтаж следует выполнять тщательно и аккуратно.
- При отключении или раскоммутации блоков, не тяните за шнур. Кабели вынимайте
придерживая разъем.
перегрева, повышенной влажности, пыли, вибрации, а также низких температур.
аккуратно,
Page 4
4
Назначение
Многозонная, многоканальная система IPC-System, представляет собой полнофункциональную, рековую
систему оповещения и музыкальной трансляции. Системный контроллер SI-100 осуществляет контроль
и управление всей системой. Информация о состоянии системы отображается на мониторе SM-100. В
состав системы может входить до 128-ми, 6-ти канальных терминалов, 8 микрофонных консолей каждая
из которых имеет свой приоритет. К системе может быть подключено
ОПС, каждый из которых запускает индивидуальный алгоритм оповещения. Оправление системой
может осуществляться по ЛВС.
до 64 сигналов управления от
Состав
В состав данной системы входит 3 программы ПО и 5 блоков:
1) Системный контроллер SI-100.
2) Системный монитор SM-100.
3) Системный цифровой усилитель SP-100.
4) Микрофонная консоль SR-100
5) Клавиатура расширения SR-100KR.
В Состав программного обеспечения входят 3 программы:
1) SI-100 Программный сервер. Пользовательская программа управления (User Operation Program).
2) SI-100 Программа настроек (System Setup Program).
3) SI-100 Клиентская часть (Remote Control Program).
Page 5
5
Подключение
Page 6
6
Системный контроллер SI-100
Назначение
Системный контроллер является основным блоком системы IPC. В данном блоке совмещены
возможности компьютера, аудио матрицы, аварийной панели и других устройств. Блок осуществляет
контроль и управление всей системой. Для визуального отображения информации к контроллеру
подключается системный монитор SM-100. Для дистанционного управления используются 8
микрофонных консолей SR-100. К блоку может быть подключено до 64 сигналов управления от
Системой, через данный блок, можно управлять дистанционно по ЛВС и другим цифровым протоколам.
Основные особенности
- Встроенная ОС семейства Windows XP.
- Возможность удаленного контроля.
- 6 канальное исполнение.
- 64 входа для подачи сухих контактов от ОПС.
- Функции мониторинга.
- Удобство подключения.
Состав
- 8CH Комбинированных линейных/микрофонных входов (AUX/MIC/Line)
- CD-проигрыватель.
- USB-порт, для музыкальной трансляции.
- Управление по ЛВС.
- AMX/CRESTRON протокол для управления внешними источниками сигналов.
- Цифровой графический эквалайзер.
- Подключение 8 микрофонных консолей SR-100.
- Недельный программируемый таймер.
- 2 цифровых порта и 3 RS-232 порта, для подключения дополнительного оборудования.
Основные органы управления и коммутации
Передняя панель
ОПС.
Page 7
7
1. CD ROM – CD-дисковод.
2. КНОПКА EJECT - Используется для открытия и закрытия подноса диска.
3. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
4. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
5. ИНДИКАТОР АВАРИЙНОГО СТАТУСА – Статус трансляции аварийного сообщения.
6. ИНДИКАТОР FAULT – Отражает наличие контакта с прибором SP-100.
7. USB-ПОРТ – Слот
для карты Compact Flash.

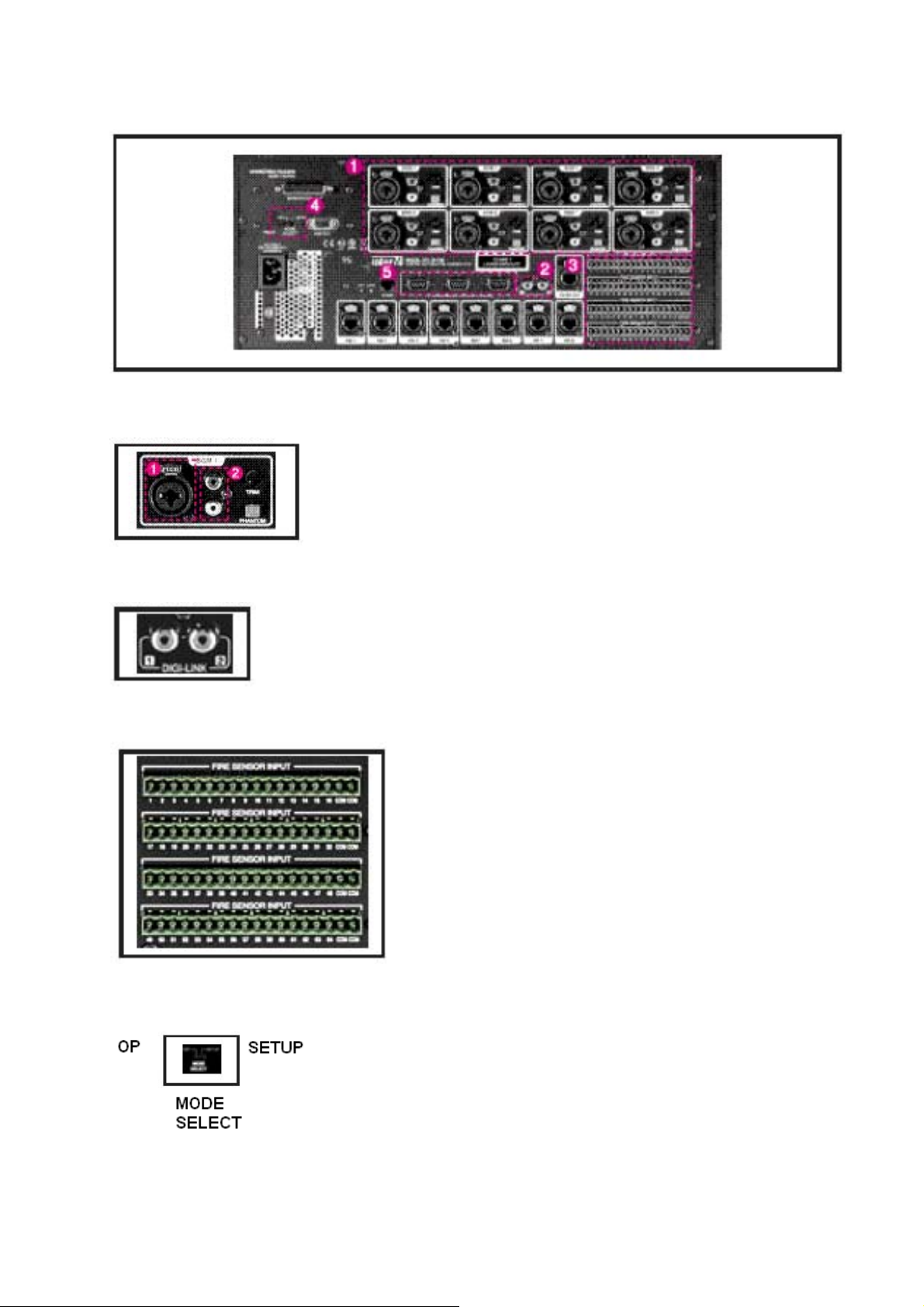

Задняя панель
2
1
3
4
9
10
5
6
7
8
11
12
13
14
1. ПЕРЕКЛЮЧАТЕЛЬ СБРОСА – Используется для сброса текущего состояния.
2. ПЕРЕКЛЮЧАТЕЛЬ MODE – Используется для перевода меню с текущего экрана на экран монитора
SM-100.
3. ТЕРМИНАЛ ДАННЫХ – Разъем для подключения к системе.
4. РАЗЪЕМ VIDEO ВХОД – Разъем для подключения к блоку SM-100.
5. ВХОДЫ BGM (фоновая музыка) INPUT (8CH)
1 – Микрофонный вход, 2 – включение фантомного питания, 3 – Линейный вход, 4 – регулятор уровня
.
звука
6. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
7. ИНДИКАТОР СТАТУСА ЛВС – Статус ЛВС.
8. ИНДИКАТОР СТАТУСА ЛВС – Статус обмена данными по ЛВС.
9. ПОРТ ДЛЯ ПОДКЛЮЧЕНИЯ ЛВС – RJ-45-Порт для подключения ЛВС.
10. ТЕРМИНАЛ ДАННЫХ – Разъем для подключения внешних звуковых источников.

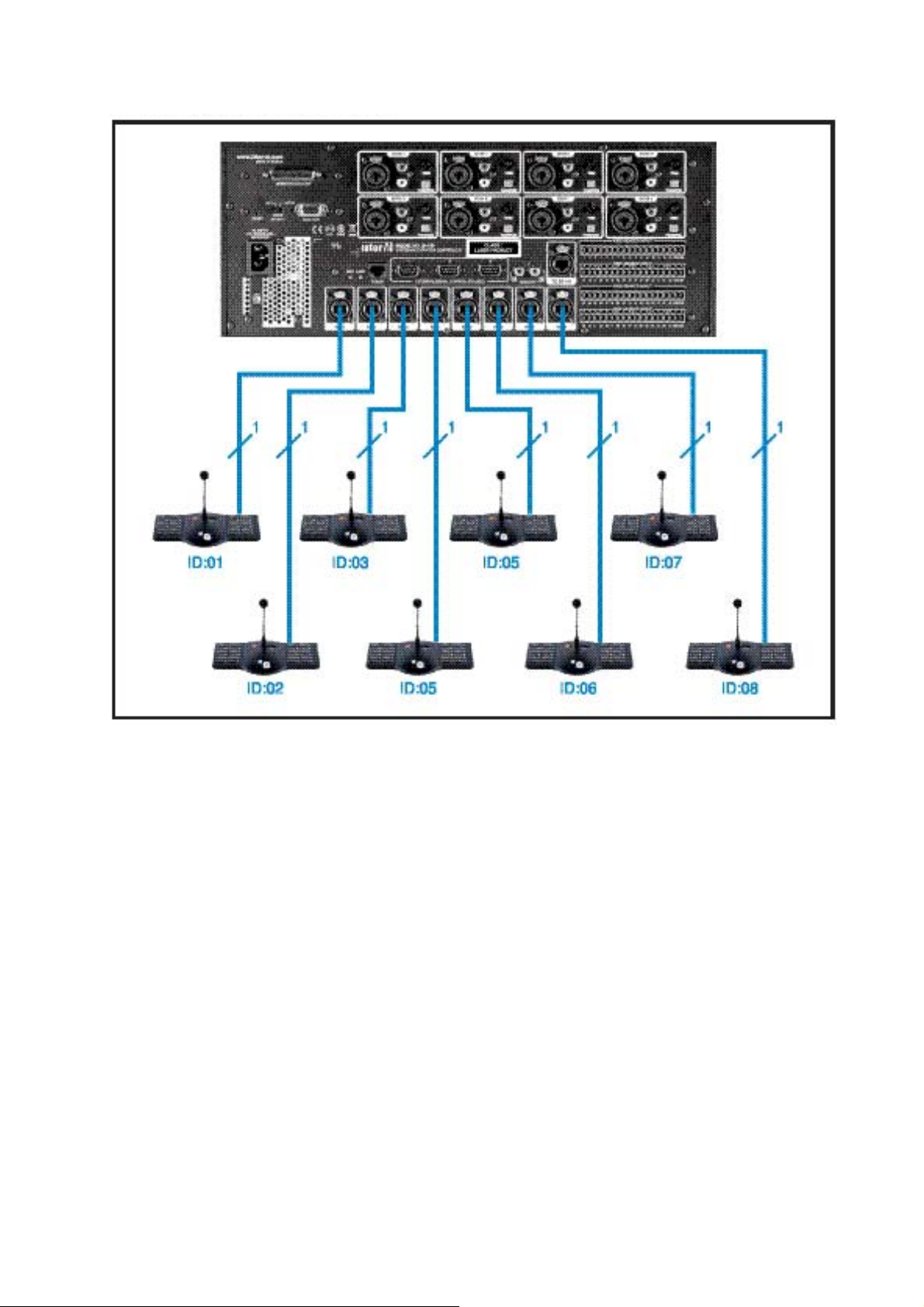

11. ТЕРМИНАЛ ДЛЯ КОНСОЛЕЙ – Разъем для подключения
12. ПОРТ DIGI LINK – Порт для подключения внешних звуковых источников.
13. ТЕРМИНАЛ УСИЛИТЕЛЕЙ – Разъем для подключения усилителей SP-100.
консолей SR-100.
Page 8
8
14. ТЕРМИНАЛ ДЛЯ ПОДКЛЮЧЕНИЯ СИГНАЛОВ ОПС – Разъем для подключения ОПС.
Блок диаграмм
Page 9
9
Технические характеристики
Напряжение питания 220В/50Гц
Потребляемая мощность 68 Вт
Частотный диапазон 100Гц~15кГц
Чувствительность микрофонного входа (BGM XLR) -50дБ/600 Ом
Чувствительность микрофонного входа (BGM Phone) -20дБ/20 кОм
Чувствительность линейного входа (AUX) -10дБ/20 кОм
Коэффициент гармоник Менее 1%
Отношение Сигнал/Шум Не хуже 55дБ
Протокол обмена данными SP-100 RS-422
Протокол обмена звуком SP-100 Цифровой звук
Скорость обмена данными SP-100 9600 б/с
Скорость обмена звуком SP-100 14 Мб/с
Тип кабеля UTP-5 cat
Максимальное удаление 100м
Протокол обмена данными SR-100 RS-485
Скорость обмена SR-100 9600 б/с
Максимальное удаление 200м
Тип кабеля UTP-5 cat
Температура функционирования +5°C +40°C
Относительная влажность Не более 90 %
Габаритные размеры 482х176х380мм
Вес, 11 кГ
Page 10
1
Системный монитор SM-100
Назначение
Системный монитор предназначен для отображения текущего состояния и настроек системы.
Состав
- Сенсорный 15” жидкокристаллический дисплей.
- Встроенный микрофон для управления эвакуацией.
- Встроенный громкоговоритель (контрольный монитор).
- Возможность подключения клавиатуры, для управления.
- Настольное и рековое исполнение.

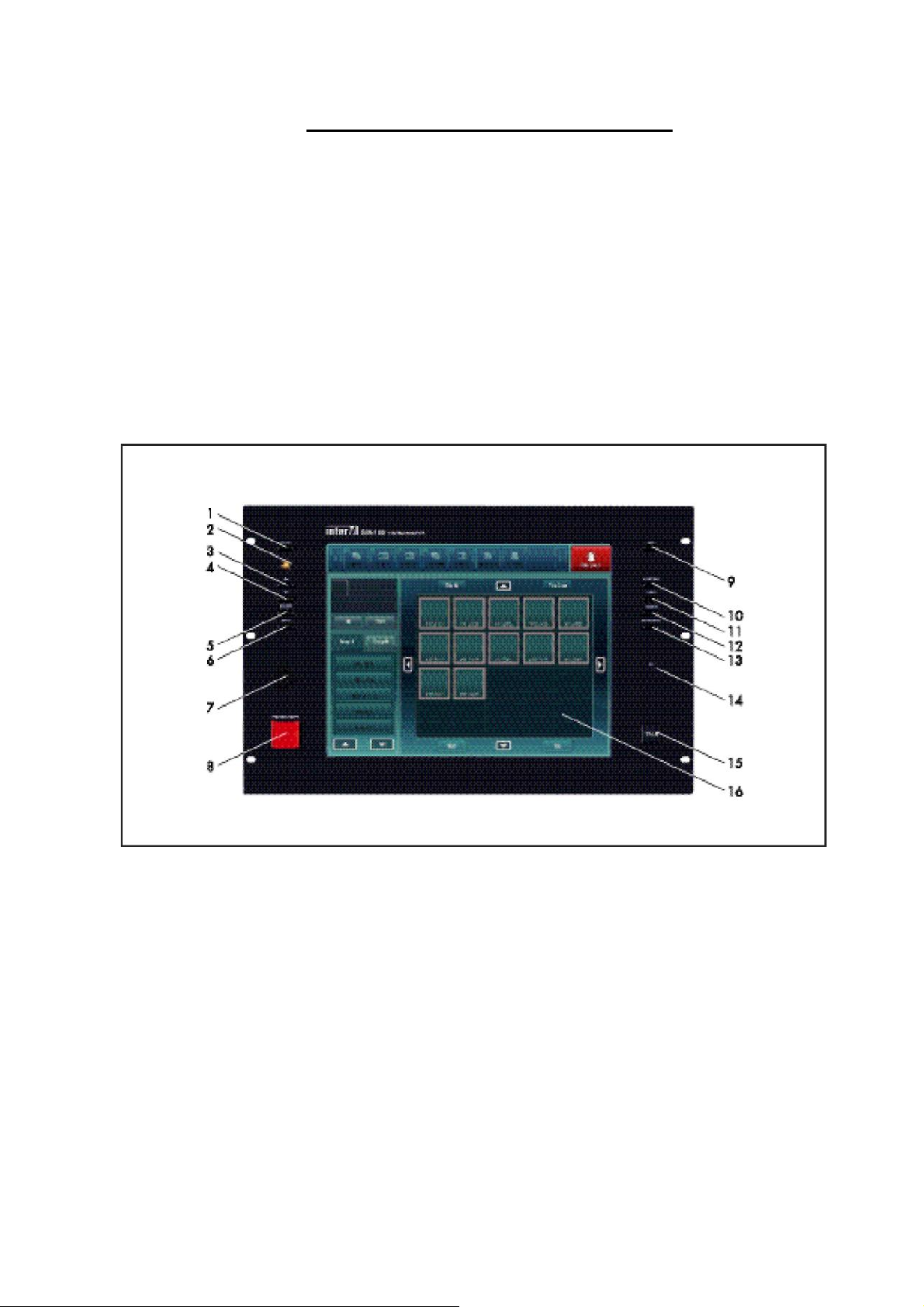

Передняя панель
1. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
2. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при подаче питания и
нормальном функционировании.
3. КНОПКА ВЫБОРА ВВЕРХ – Устанавливает, или изменяет значение текущих настроек,
экранного меню.
4. КНОПКА ВЫБОРА ВНИЗ – Устанавливает, или изменяет значение текущих настроек,
экранного меню.
5. КНОПКА ВЫБОРА
6. КНОПКА ВКЛЮЧЕНИЯ МЕНЮ – Кнопка для включения экранного меню.
7. МОНИТОРНЫЙ (ВСТРОЕННЫЙ) ГРОМКОГОВОРИТЕЛЬ - Используется для контроля и
прослушивания звукового сигнала в процессе работы.
8. КНОПКА ВКЛЮЧЕНИЯ АВАРИЙНОГО РЕЖИМА – В данном режиме осуществляется
включение всех каналов и имеется возможность подать аварийное сообщение при помощи
встроенного микрофона
9. ПЕРЕКЛЮЧАТЕЛЬ MAIN – Используется для перехода в основное меню программы.
10. ПЕРЕКЛЮЧАТЕЛЬ SCHEDULE – Используется для перехода в программу управления
таймером.
11. ПЕРЕКЛЮЧАТЕЛЬ AUDIO – Используется для перехода в программу управления аудио
источниками.
СТАТУСА – Изменяет текущий статус экранного меню.
.
0
Page 11
1
12. ПЕРЕКЛЮЧАТЕЛЬ SYSTEM – Используется для перехода в программу по управлению
каналами.
13. ПЕРЕКЛЮЧАТЕЛЬ MONITORING – Используется для перехода в меню просмотра программ.
14. ВСТРОЕННЫЙ МИКРОФОН – Встроенный конденсаторный микрофон.
15. ПЕРЕКЛЮЧАТЕЛЬ TALK – Используется для активации и передачи сообщения с аварийного
микрофона.
16. 15” СЕНСОРНЫЙ ЭКРАН – Используется для отражения текущей информации.

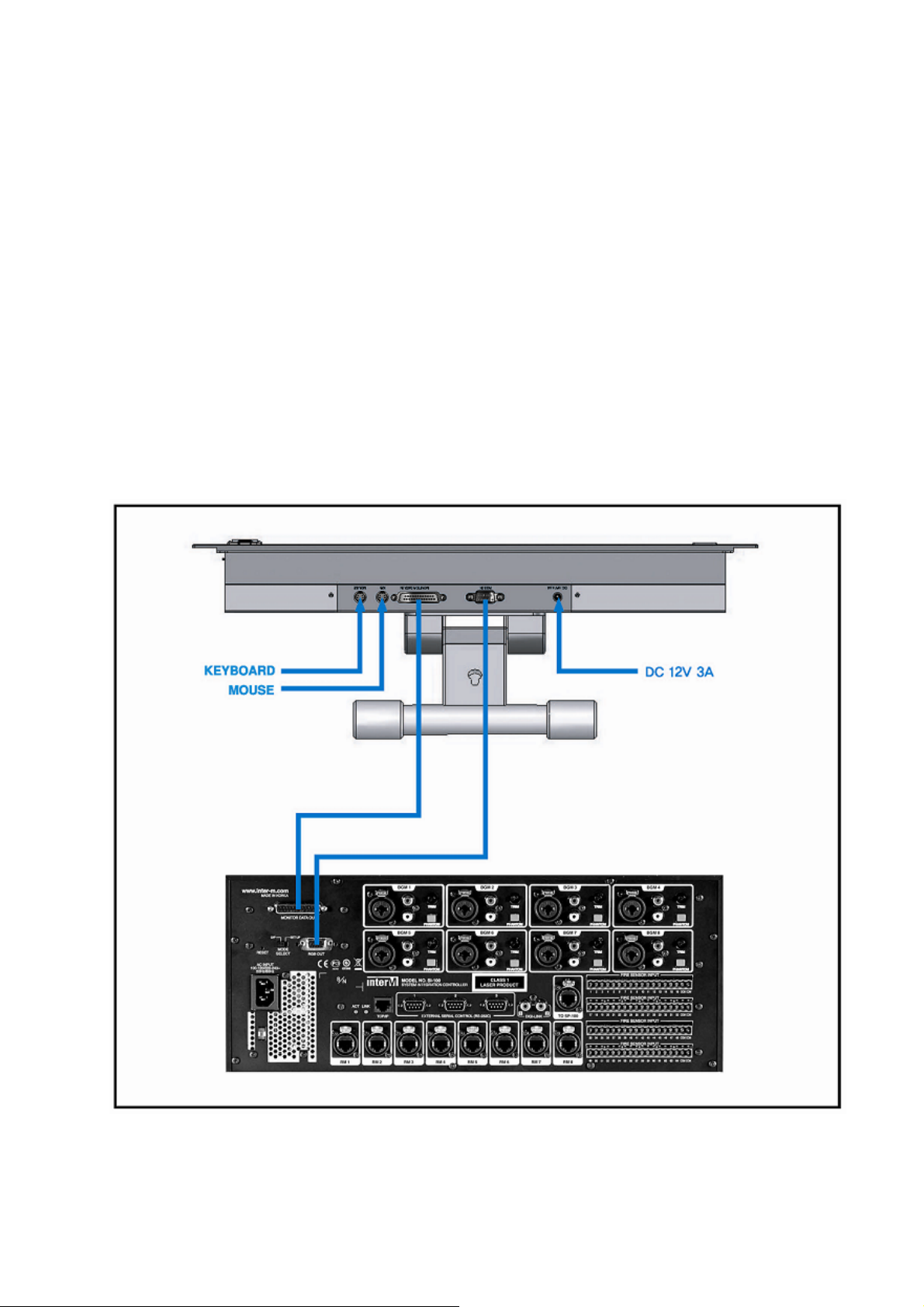

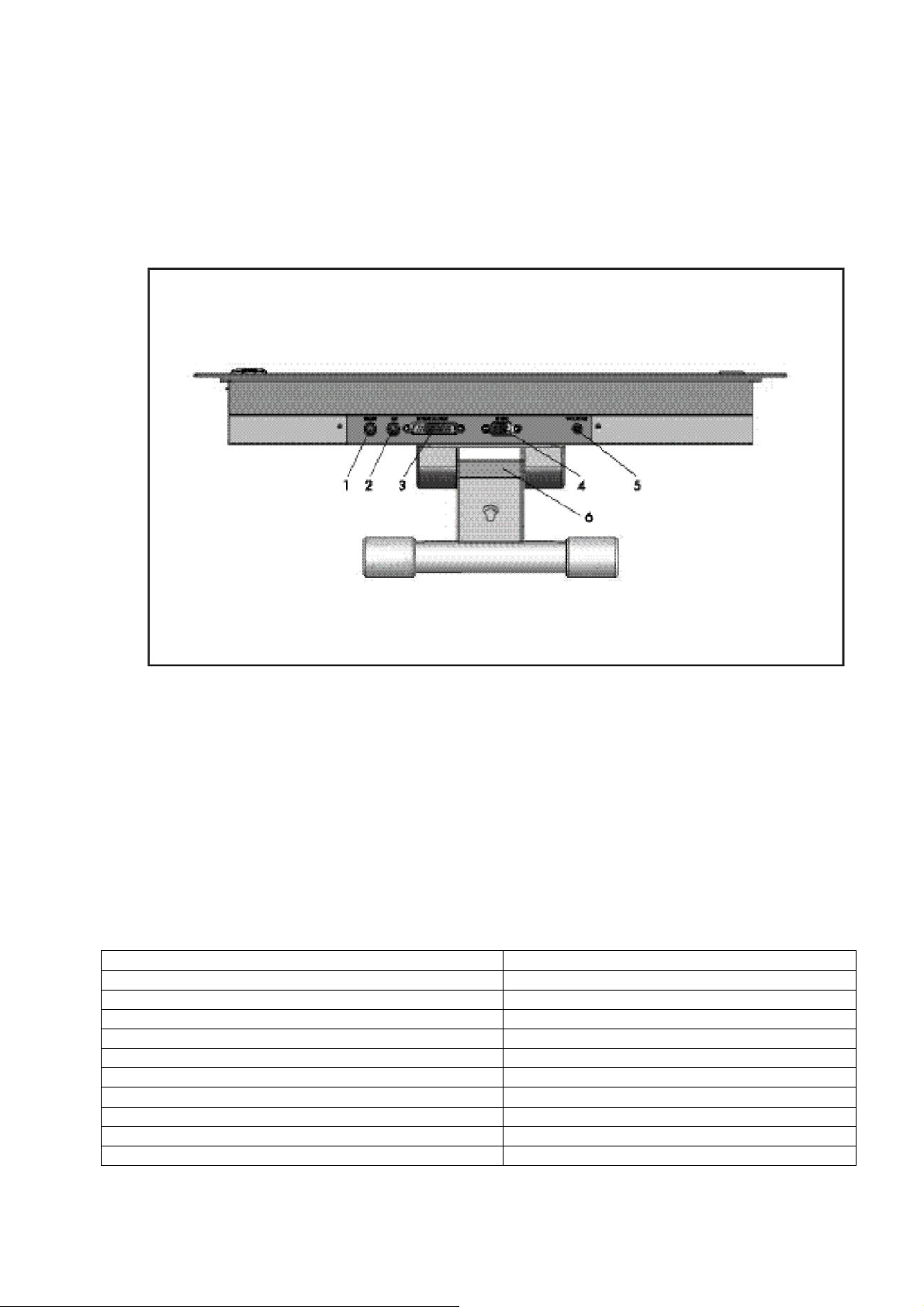

Задняя панель
1. ПОРТ ДЛЯ ПОДКЛЮЧЕНИЯ МЫШИ – Подключение мыши.
2. ПОРТ ДЛЯ ПОДКЛЮЧЕНИЯ КЛАВИАТУРЫ – Подключение клавиатуры.
3. ТЕРМИНАЛ ДАННЫХ – Разъем данных (DB-25), для подключения к блоку SI-100.
4. РАЗЪЕМ VIDEO ВЫХОД – Разъем (видео сигнал), для подключения к блоку SI-100.
5. РАЗЪЕМ DC INPUT 12V – Разъем для подачи напряжения питания на монитор 12В.
6. ПОДСТАВКА ДЛЯ МОНИТОРА – Предназначена для
* ВНИМАНИЕ! ДАННАЯ ПОЗИЦИЯ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО.
крепления монитора *
Технические характеристики
Напряжение питания 12В/3.5A
Потребляемая мощность 42 Вт
Размер экрана 15”
Разрешение экрана 1024(Н)х768(V)
Частота экрана 60Гц (макс 75Гц)
Яркость экрана 250cd/m2
Контрастность 450:1
Температура функционирования -10°C +40°C
Относительная влажность Не более 90 %
Габаритные размеры
Вес, 6,5 кГ
482(W)x310.5(H)x60(D)mm/19(W)x12.2(H)x2.4(D)in
1
Page 12
1

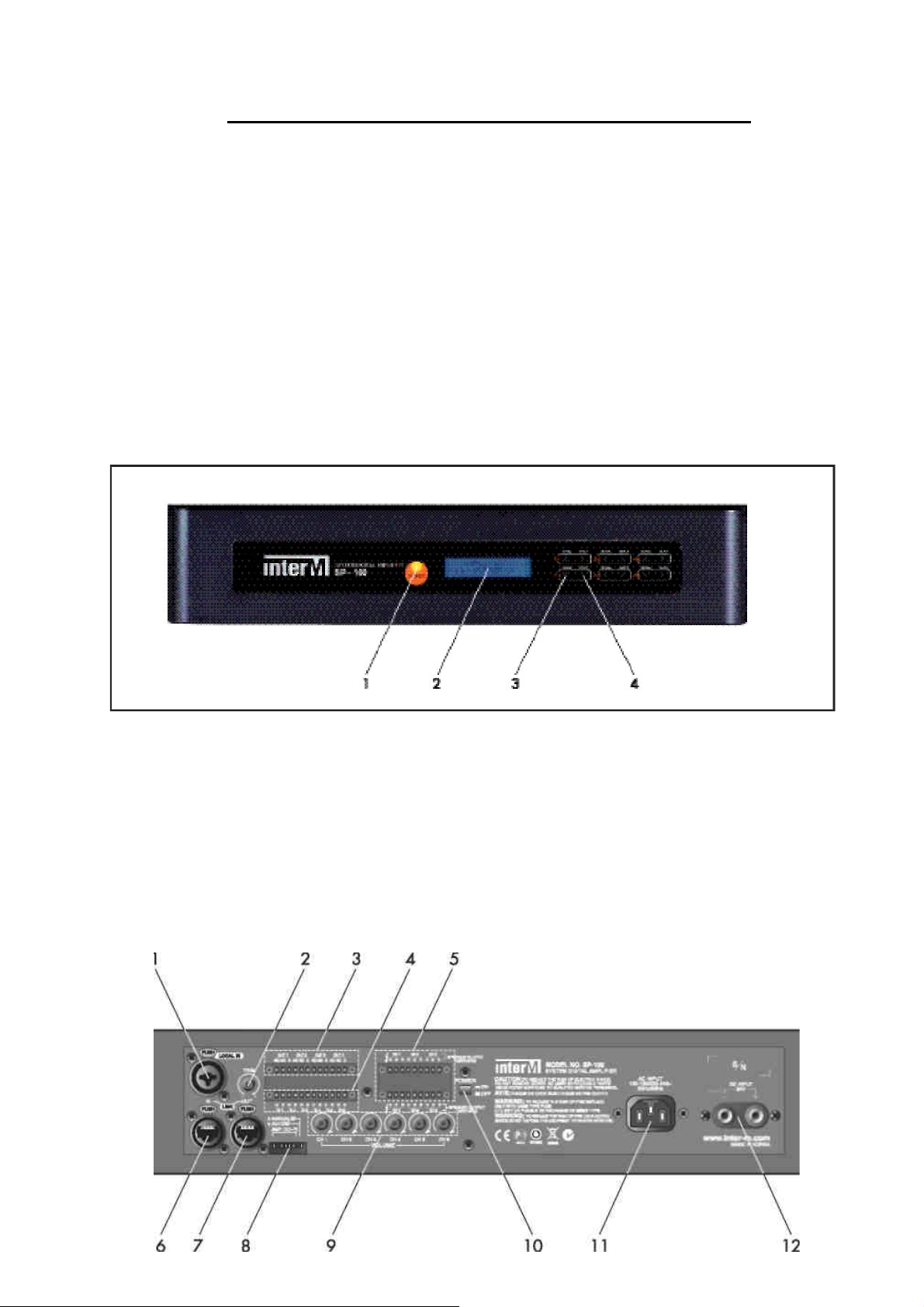

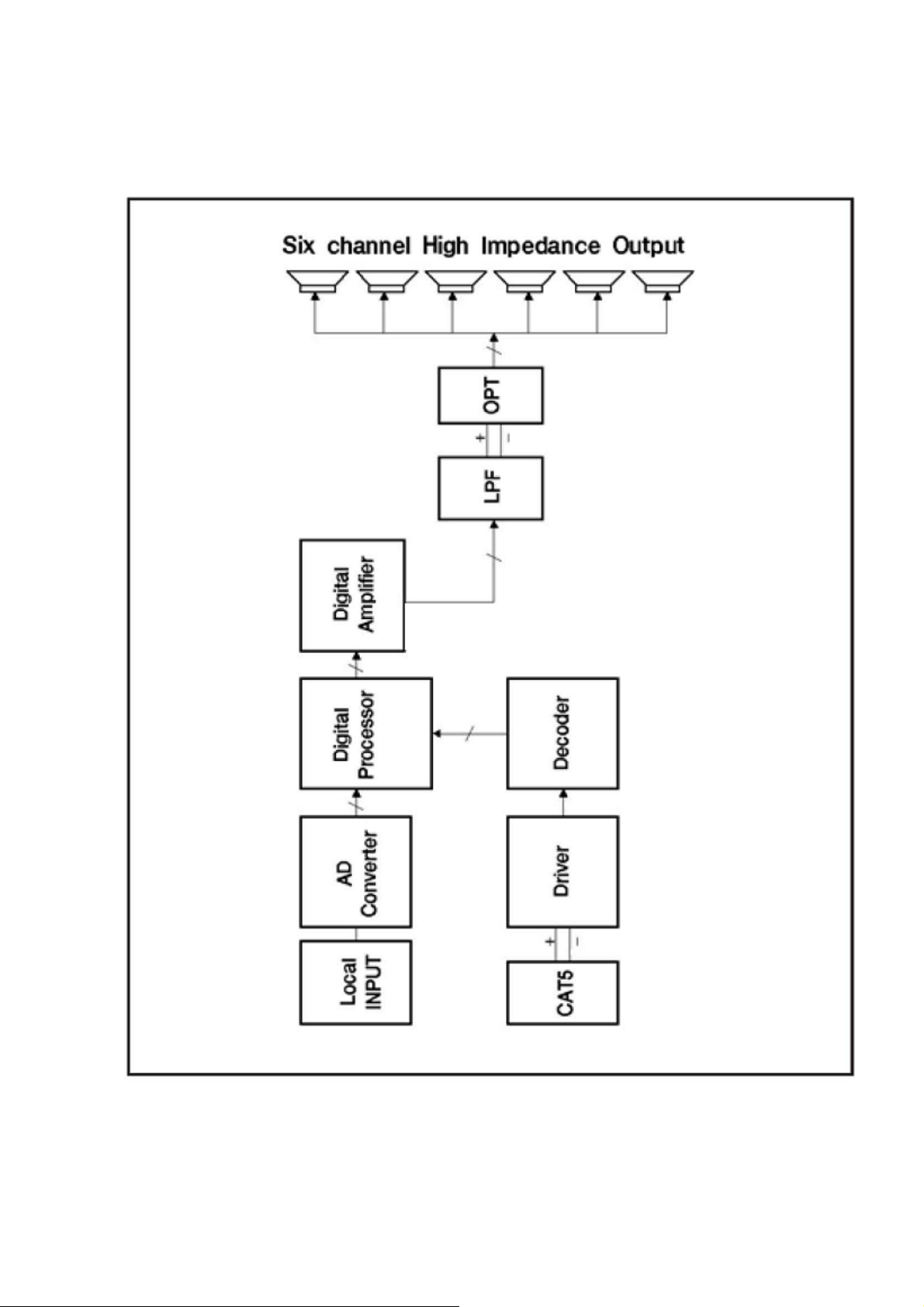

Системный цифровой усилитель SP-100
Назначение
Системный цифровой усилитель предназначен для преобразования потока цифровых данных на входе
в 100В аудио сигнал, с целью его дальнейшей трансляции на линии громкоговорителей.
Функционирование
- 6 независимых звуковых каналов.
- Порт для соединения с другими устройствами.
- Подключение дополнительных аудио источников.
- Линейный/микрофонный аудио вход.
- Цифровой 5 полосный эквалайзер.
- Подключение 2/3-х проводных 100В линий громкоговорителей.
Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ – При включении питания кнопкой поз.10, на задней
панели индикатор загорается красным цветом. Если все режимы, в норме, осуществляется подача
питания, индикатор загорается зеленым цветом.
2. МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ – Отображает информацию о состоянии (статусе) блока.
3. ИНДИКАТОР ВЫХОДНОГО СИГНАЛА - Индикатор загорается зеленым цветом, при наличии и
уровне сигнала более
4. ИНДИКАТОРЫ FAULT CH1-CH6 – Отражают наличие неисправности, в каждом из 6 каналов. При
возникновении неисправности (КЗ, перегрев, перегрузка), загораются красным цветом.
-20дБ.
Задняя панель
2
Page 13
1
1. АУДИО ВХОД (УНИВЕРСАЛЬНЫЙ) LOCAL INPUT
XLR - Микрофонный вход от -60дБ до -16дБ.
TRS - Линейный аудио вход от -43дБ до 0дБ.
2. РЕГУЛЯТОР УРОВНЯ – Используется для регулировки уровня входного сигнала.

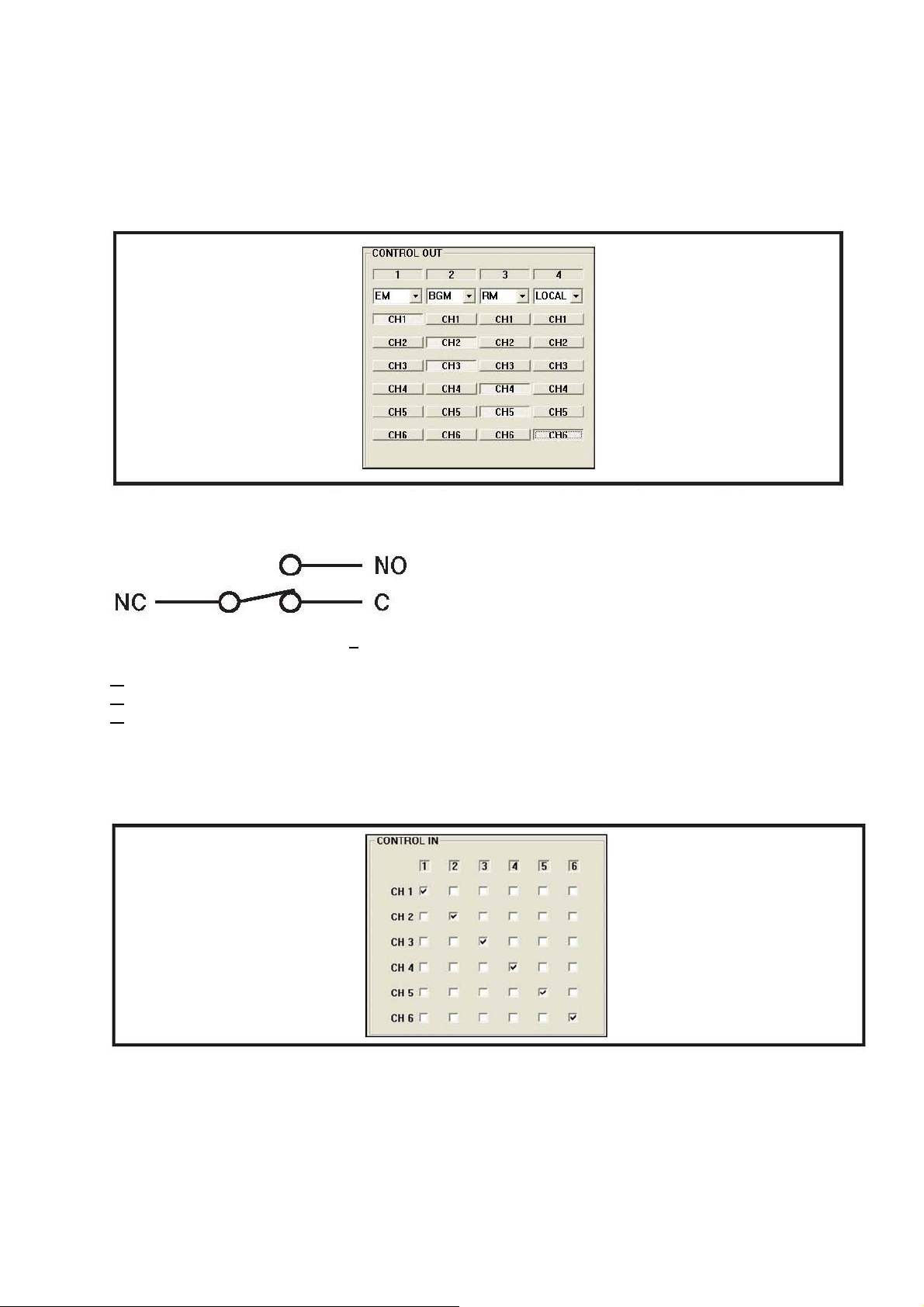

3. ВЫХОДНЫЕ КОНТАКТЫ – 4 ГРУППЫ Выходных НО (нормально открытых) и НЗ (нормально
замкнутых) контактов. В программе настройки базы данных, для блока SI-100, можно установить
соответствие
между событиями (приоритетами) и срабатыванием (включением) данных контактов.
Для настройки, необходимо войти в программу настройки базы данных (Закладка 1), на блока SI-100.
На рис. выше изображен следующий вариант:
При активации приоритета EM *
по 1 каналу (СН1), на 1-й группе, контакты из положения NC->C
переключатся в положение NC->NO.
BGM по 2.3 каналу (СН2, CH3), на 2-й группе.
*
RM по 4.5 каналу (СН4, CH5), на 3-й группе.
*
LOCAL по 6 каналу (СН6), на 4-ой группе.
*
4. ВХОДНЫЕ КОНТАКТЫ – 6 ГРУПП (ПАР) Входных (сухих) контактов для активации выходных
каналов. Соответствие входных контактов и выходных каналов устанавливается при помощи ПО.
Звуковой сигнал с входа поз. 1 поступит в соответствующий канал, в зависимости от выполненных
настроек.
5. ТЕРМИНАЛ ДЛЯ ПОДКЛЮЧЕНИЯ ЛИНИЙ ГРОМКОГОВОРИТЕЛЕЙ – Контакты для
подключения линий громкоговорителей (мощность линии не должна превышать 60Вт).
6. РАЗЪЕМ INPUT JECK – Разъем (RJ-45, цифровой звук + данные) для подключения к блоку SI-
100.
7. РАЗЪЕМ OUTPUT JECK – Разъем (RJ-45, цифровой звук + данные) для линкования с
последующими блоками.
8. УСТАНОВКА АДРЕСА – Установка адреса устройства. Адресная панель имеет 8 свитчей. 1-7 – для
установки
адреса (с 1 по 128) вручную. При установки свитча 8 в положение ON, адрес усилителя
можно установить при помощи ПО (для SI-100).
3
Page 14
1
9. РЕГУЛЯТОР УРОВНЯ – Регулятор уровня выходного аудио сигнала для каждого канала.
10. КНОПКА POWER SW – ВКЛЮЧЕНИЕ питания.
11. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
12. РАЗЪЕМ DC INPUT – Клеммы подачи питания 24В.
Конструкция RJ-разъема
4
Page 15
1
Блок диаграмм
5
Page 16
1
Технические характеристики
Напряжение питания 220В/50Гц
Потребляемая мощность измеренная на 1/8 нагрузки 105 Вт
Протокол обмена SP-100 RS-422
Тип кабеля UTP-5 кат
Тип соединения RJ-45
Мансимальное удаление <100м
Выходной сигнал 6х60 Вт/100/70В
Входной уровень сигнала 0 дБ
Универсальный вход (линейный уровень) -43дБ – 0 дБ
Универсальный вход (микрофонный уровень) -60дБ – 16 дБ
Отношение Сигнал/Шум (на 20кГц) Не хуже 80дБ
Частотный диапазон 100Гц~15кГц
Коэффициент гармоник <1%
Температура функционирования +10°C +40°C
Относительная влажность Не более 90 %
Вес 13 кГ
Габаритные размеры 482х88х380мм
6
Page 17
1
Цифровая микрофонная консоль SR-100(SR-100KR)
Назначение
Удаленная микрофонная консоль SR-100 предназначена для работы в составе систем оповещения,
совместно с цифровой комбинированной системой РАС-5000 или с цифровой системой IPC-System (SM100, SI-100, SP-100). К контроллеру SI-100, может быть подключено до 8 таких консолей, каждая из
которых работает по своему приоритету. При помощи микрофонной консоли осуществляется
трансляция сигналов привлечения внимания и звукового сообщения в любую из
увеличения зональности используется клавиатура расширения SR-100KR.
Функционирование
- Управление 24 зонами.
- Возможность расширения до 160 зон (для IPC-System).
- Возможность расширения до 120 зон (для РАС-5000).
- Встроенный генератор сигнала гонг.
- Мониторинг любой зоны трансляции.
- Контроль неисправности.
Передняя и задняя панель
выбранных зон. Для
7
Page 18
1
1. КНОПКА ALL – Используется для выбора всех зон.
2. КОНДЕНСАТОРНЫЙ МИКРОФОН – Конденсаторный микрофон на гусиной шее.
3. ИНДИКАТОР УРОВНЯ – Используется для отображения уровня звука (шкала от -13дБ до 3 дБ).
4. ИНДИКАТОРЫ СОСТОЯНИЯ
POWER/FAULT – Индикация подачи питания или неисправности.
BUSY – Индикация занято, означает, что канал занят более высоким приоритетом.
MON – Индикация включения/выключения монитора
5. МОНИТОРНЫЙ ГРОМКОГОВОРИТЕЛЬ – Используется для контрольного прослушивания
собственных речевых сообщений.
6. КНОПКА ВКЛЮЧЕНИЯ МОНИТОРА – Используется для включения/отключения мониторного
громкоговорителя.
7. КНОПКА TALK – Используется для подключения выбранных зон и начала сообщения.
8. ТАБЛИЧКИ ДЛЯ НАИМЕНОВАНИЯ ЗОН – Используются для визуального отображения
наименования зон (или любой другой служебной информации).
9. КНОПКИ ВКЛЮЧЕНИЯ ЗОН –
10. ИНДИКАТОРЫ СОСТОЯНИЯ ЗОН – Используются для отображения состояния
включения/отключения выбранных зон.
11. РАЗЪЕМ DC 12V – Используется для подключения адаптера 12В.
12. КНОПКА RESET – Используется для перезапуска консоли, в случае инициализации или
зависания.
13. АДРЕСНАЯ ПАНЕЛЬ – Используется для установки адресов.
14. ТЕРМИНАЛ АУДИО, ВХОДНЫХ, ВЫХОДНЫХ ДАННЫХ (RJ-45) – Используется для
сигналов управления, а также передачи звука в систему.
15. РЕГУЛЯТОРЫ УРОВНЯ MON/MIC/AUX– Используется для установки необходимого уровня
звука на встроенном мониторе, микрофоне, дополнительном внешнем источнике.
16. РАЗЪЕМ AUX INPUT (RCA) – Используется для подключения внешнего дополнительного
источника звука.
Используются для включения/отключения выбранных зон.
.
передачи
Работа
1) К блоку SI-100 можно подключить 8 микрофонных консолей.
2) К блоку PAC-5000 можно подключить 4 микрофонные консоли.
3) В обычном режиме, при помощи данной микрофонной консоли, можно управлять 24 зонами
(каналами). В режиме расширения 120 зонами (каналами), для РАС-5000 и 160 для IPC-System.
Для расширения к консоли, необходимо подключить клавиатуру расширения KEY PAD (SR-100KR).
Для добавления 96 зон, к основной базе
4) Консоли работают по приоритетам. Наивысший приоритет имеет консоль RM1.
5) Микрофонная консоль может функционировать без дополнительного источника питания, при
условии, что она подключена одна, используется не более 24 зон и расстояние до блока не более
50м.
6) Каждая микрофонная консоль должна иметь свой адрес и должна подключаться к
Адреса не должны пересекаться.

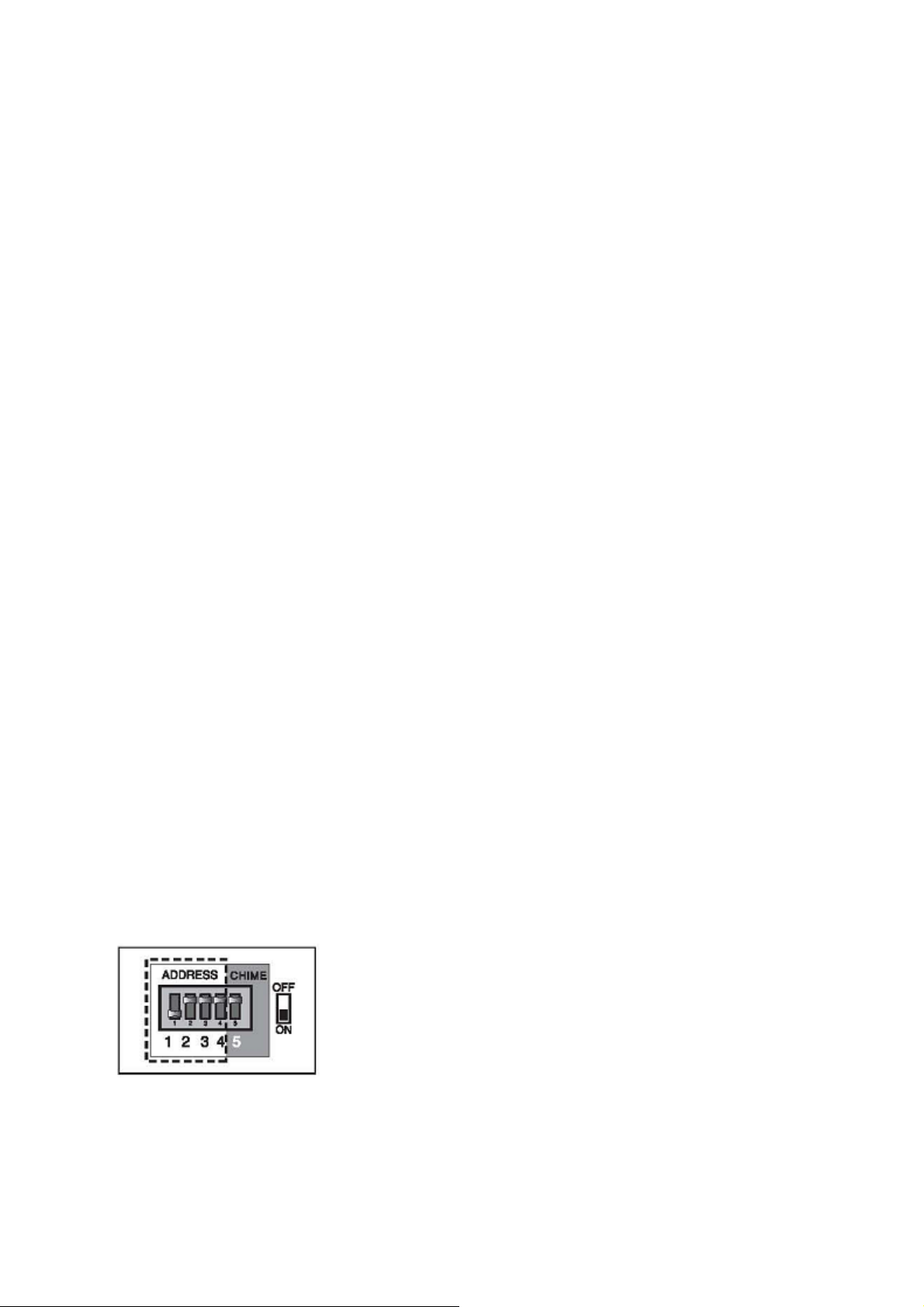

7) Установка адресов изображена на рис. ниже. Для установки номера консоли используются
первые 4 свитча. 5 свитч используется для включения сигнала привлечения внимания перед
началом сообщения.
подключается 8 таких клавиатур.
своему входу.
8
Page 19
1
8) Для включения нужных зон, их необходимо вначале выбрать при помощи кнопок поз.9, а затем
нажать кнопку TALK поз. 7. Для завершения передачи сообщения, повторно нажмите кнопку
TALK. Отключение происходит при длительном удержании данной кнопки.
9) Отрегулируйте уровень громкости микрофона при помощи регуляторов поз. 15.
10) Для регулировки уровней громкости, удобно использовать встроенный
11) Дополнительный источник, подключаемый к консоли, микшируется с микрофонным сигналом, для
настройки уровней, пользуйтесь регуляторами уровня.
12) Для перезапуска или инициализации, не следует отключать питание, пользуйтесь кнопкой RESET.
монитор.
Подключение клавиатуры расширения SR-KR
Диаграммы подключения клавиатуры расширения SR-100KR к основной консоли изображены ниже:
Первоначально необходимо отвинтить 3 винта снизу, далее следовать картинке.
9
Page 20
2
Технические характеристики
Напряжение питания 12В/3А
Потребляемая мощность 7 Вт
Чувствительность микрофона/тип -60дБ/Симметричный
Чувствительность лин входа/тип -10дБ/Несимметричный
Коэффициент гармоник 0,5%
Отношение сигнал/Шум MIC 50дБ
Отношение сигнал/Шум AUX 60дБ
Частотный диапазон MIC 300Гц-10кГц
Частотный диапазон AUX 300Гц-15кГц
Протокол передачи RS-485
Тип соединения RJ-45
Скорость передачи данных 4800bps(бот/сек)
Температура функционирования +10°C +40°C
Относительная влажность Не более 90 %
Габаритные размеры
Вес, 1,1 кГ
456(W)x200(H)x65(D)mm/18(W)x7.9(H)x2.6(D)in
0
Page 21
2

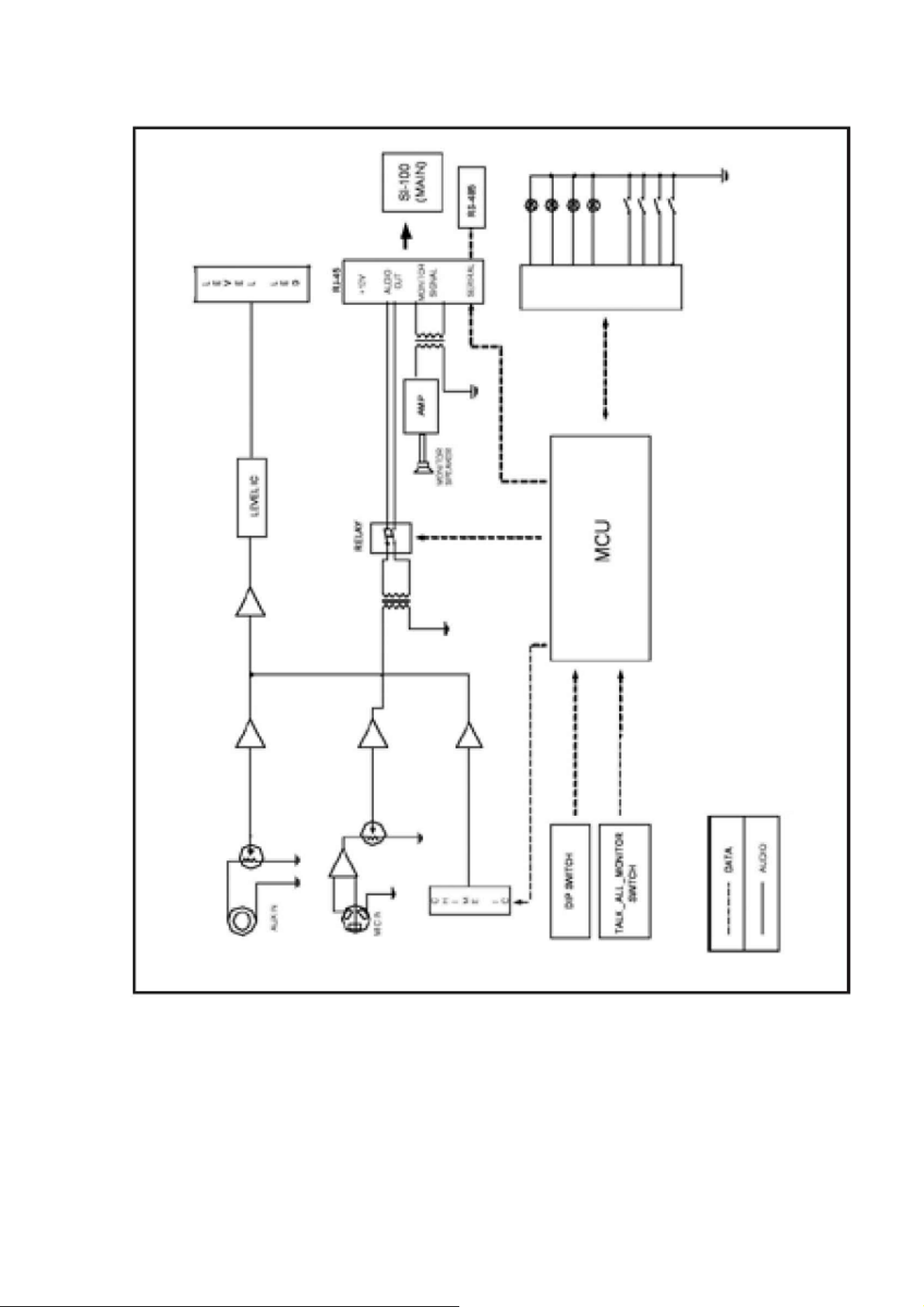

Блок диаграмм
1
Page 22
2
Некоторые особенности при подключении системы
е
1. ПОДГОТОВКА ПЕРЕД ИНСТАЛЯЦИЕЙ
Перед началом проектирования, необходимо учесть следующие моменты:
- Максимальное число зон в данной системе – 128, максимальное количество используемых терминалов (SP-
100. PP-100) -128.
- На одном терминале, можно реализовать до 6 зон (каналов).
- К центральному блоку может быть подключено не более 8 микрофонных консолей SR-100/100KR. Каждая
консоль имеет свой приоритет (адрес 1 – самый высокий, адрес 8 - самый
соответствует номеру входа на центральном блоке и устанавливается свитчами на адресной панели.
ВНИМАНИЕ: Не устанавливайте одинаковые адреса на консолях, это может привести к сбою в системе.
2. ИНСТАЛЯЦИЯ
- Коммутацию блоков системы осуществляйте при выключенном питании.
- Монитор желательно установить на высоте, оптимальной для просмотра и управления.
- Некоторые
блоки UPS.
блоки системы, питаются от 220В, поэтому, для обеспечения бесперебойного питания, используйт
низкий), номер приоритета,
Конфигурация и инсталляция системы
1. ПОДКЛЮЧЕНИЕ SM-100 К SI-100
1) Подключите мышь и клавиатуру к монитору SM-100.
2) Подключите RGB кабель от SI-100 к монитору SM-100.
3) Подключите кабель данных от SI-100 к монитору SM-100.
4) Подключите адаптер DC-12V к монитору SM-100.
2
Page 23
2
2. ПОДКЛЮЧЕНИЕ SR-100 К SI-100
1) Подключите консоль SR-100 к блоку SI-100, кабелем UTP-5 категории.
2) Установите адрес консоли (установку адреса необходимо осуществлять при отключенном питании).
ВНИМАНИЕ: Питание на консоль кроме адаптера, поступает с блока SI-100, по кабелю данных.
3) Установка адресов, см. стр. 17, пп. 7.
4) Использование адаптера, см. стр. 17, пп. 5.
3
Page 24
2
3. ПОДКЛЮЧЕНИЕ SP-100 К SI-100
1) Соедините разъемы OUTPUT JACK блока SI-100 с входом ITPUT JACK блока SP-100, кабелем UTP.
2) Соедините разъемы LINK OUTPUT блока SP-100 с входом ITPUT JACK следующего блока SP-100.
3) Всего можно подключить до 128 усилителей SP-100.
4) Максимальная длина кабеля между центральным блоком SI-100 и каждым из усилителей, не должна
превышать 100м.
5) К каждому из 6 каналов усилителя, подключаются линии громкоговорителей, мощность которых не должна
превышать 60 Вт. Подключение показано на следующей странице.
6) УСТАНОВКА АДРЕСА
На ‘свитч панели’ усилителя, имеется 8 dip-переключателей. Свитчи с 1 по 7 используются для ручной
установки адреса с 1 по 128. Установка 8 свитча в положение ON разрешает, не затрагивая первые 7
свитчей, устанавливать (назначать, прошивать) адрес усилителю при помощи программы на SI-100.
4
Page 25
2
Пример подключения громкоговорителей
1. НА КАРТИНЕКЕ НИЖЕ, ИЗОБРАЖЕН ВАРИАНТ ПОДКЛЮЧЕНИЯ ПО ОДНОМУ
ГРОМКОГОВОРИТЕЛЮ К КАЖДОМУ КАНАЛУ. МОЩНОСТЬ КАЖДОГО ГРОМКОГОВОРИТЕЛЯ
НЕ ДОЛЖНА ПРЕВЫШАТЬ 60ВТ.
2. НА КАРТИНЕКЕ НИЖЕ, ИЗОБРАЖЕН ВАРИАНТ ПОДКЛЮЧЕНИЯ НЕСКОЛЬКИХ
ГРОМКОГОВОРИТЕЛЕЙ К ОДНОМУ КАНАЛУ. МОЩНОСТЬ ГРОМКОГОВОРИТЕЛЕЙ
СКЛАДЫВАЕТСЯ И НЕ ДОЛЖНА ПРЕВЫШАТЬ 60ВТ.
5
Page 26
2
Подключение дополнительных источников к SI-100
1. ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ К РАЗЪЕМУ INPUT
1) MIC INPUT (Микрофонный вход)
2) LINE INPUT (Линейный вход)
- Используется для подключения CD/DECK/TUNER/MIXER.
- Можно подключить до 8 таких источников.
2. ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ К РАЗЪЕМУ DIGI-LINK
Для использования функции DIGI LINK, она должна быть включена в
программе SETUP блока SI-100.
3. ПОДКЛЮЧЕНИЕ УПРАВЛЯЮЩИХ КОНТАКТОВ К ПАНЕЛИ FIRE SENSOR INPUT
К данной панели, м. б. подключено до 64 управляющих
сигналов (сухой контакт). При замыкании
определенного контакта, запускается алгоритм
оповещения, заранее настроенный в программе SETUP
блока SI-100. Номер алгоритма, соответствует номеру
замыкаемого контакта (контакт замкнуть с клеммой
СОМ).
4. ПОДКЛЮЧЕНИЕ УПРАВЛЯЮЩИХ КОНТАКТОВ К ПАНЕЛИ FIRE SENSOR INPUT
Переключатель MODE SELECT имеет 2 положения ОР (слева) SETUP
(справа). В левом положении загружается основная (Operation)
программа блока SI-100. программе SETUP блока SI-100. В правом
положении загружается установочная (Setup) программа блока SI-
100. программе SETUP блока SI-100.
5. ДОПОЛНИТЕЛЬНЫЕ РАЗЪЕМЫ (ПОРТ RS-232)
Используются для управления внешними, дополнительными звуковыми источниками CD/TUNER.
6
Page 27
2
Распайка кабеля данных
Сборка разъема RJ-45
ВНИМАНИЕ: Соединительный кабель, между SI-100 и SP-100, должен быть защищен (снабжен
защитным разъемом) с обеих сторон. Соединительный кабель, между SI-100 SR-100 и SP-100,
должен быть защищен (снабжен защитным разъемом) с одной стороны.
7
Page 28
2
Коммутация системы
8
Page 29
2
Проверка перед включением системы
1. Тщательно проверьте качество и надежность всех соединений на задних панелях блоков.
2. Проверьте функционирование переключателя OP/SETUP на задней панели блока SI-100.
3. Проверьте работоспособность каждого внешнего источника, используя функции мониторинга.
4. Проверьте работоспособность усилителей. Для начала протестируйте при помощи программы SETUP
блока SI-100. Все терминалы, должны отобразиться на закладке. На индикаторе передней
усилителя должен отображаться статус normal. При статусе ERROR (Ошибка), проверьте данный
терминал.
5. Проверьте работоспособность микрофонных консолей SR-100. Подключите консоль, выберите канал,
передайте сообщение. Данное сообщение можно прослушать на мониторе SM-100, нажав кнопку
monitoring.
6. Проверьте работоспособность программного обеспечения. На закладке Main выберите зоны, затем
нажмите кнопку Start. Музыкальная трансляция с соответствующего источника, должна
передаваться в
7. Проверьте работоспособность удаленного программного обеспечения. Загрузите удаленную
программу, затем проверьте работу режимов remote access status и broadcasting test.
8. Проверьте работу программного обеспечения в аварийном режиме. Для этого в программе Setup,
необходимо заранее настроить алгоритм оповещения. Для проверки, подайте сухой контакт на
соответствующий (номеру алгоритма) вход блока SI-100.
ПРИМЕЧАНИЕ: Работу и настройки программного обеспечения, см
вариант), Руководство по эксплуатации IPC-System, (Русский вариант).
выбранную зону.
. Operation Manual (английский
панели
9
Loading...
