Rätt till ändring av specifikationer utan avisering förbehålles.
TOCs
- 2 -
SE
1INTRODUKTION
Manualen beskriver handhavandet av inställningspanel. WO100
2
För allmän information om drift se strömkällans respektive styrenhetens
bruksanvisning.
Den text som presenteras i panelen finns tillgänglig på följande språk: svenska,
norska, danska, finska, engelska, tyska, franska, holländska, spanska, italienska,
portugisiska, grekiska, polska, tjeckiska, ungerska, slovenska och ryska.

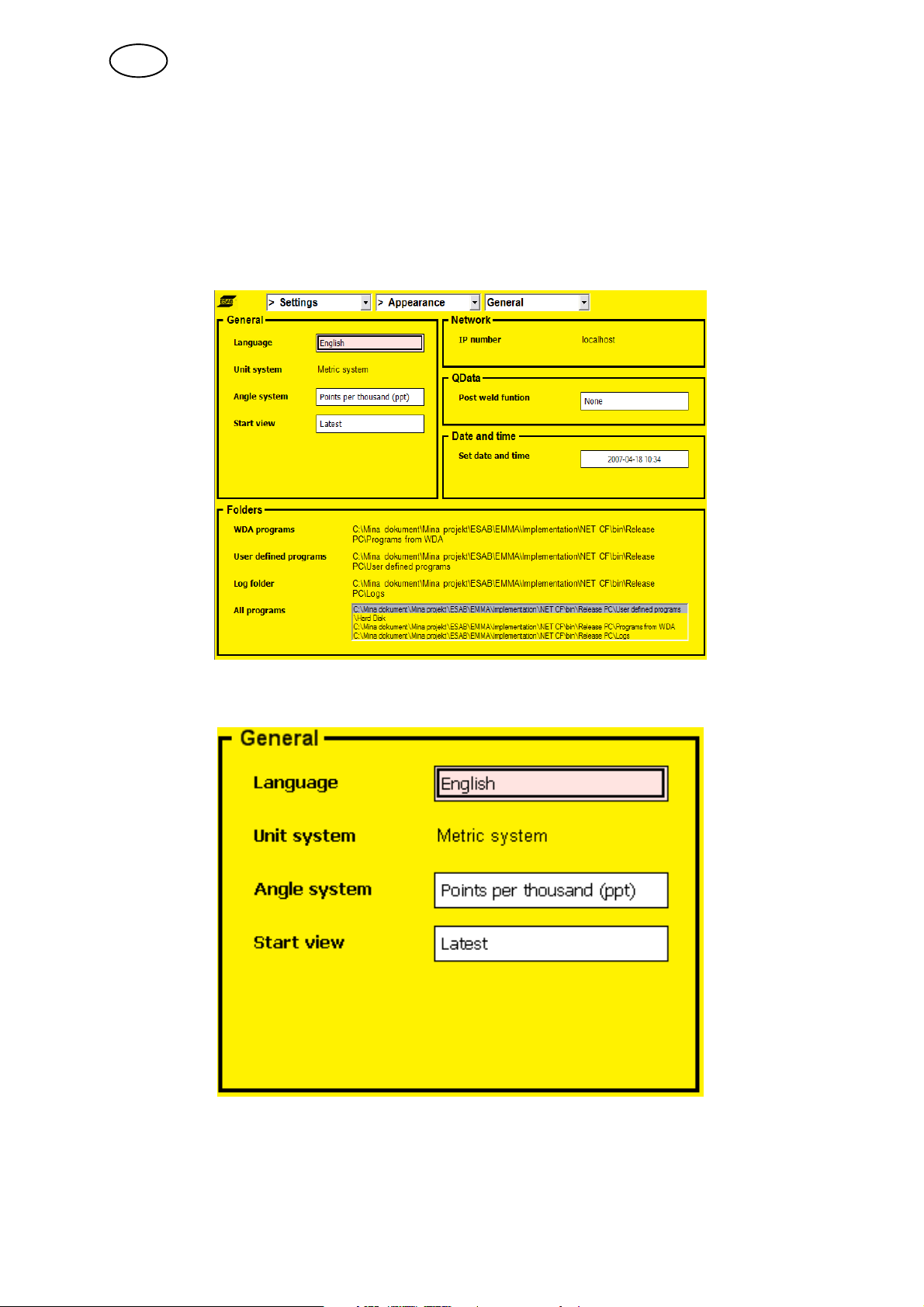

1.1Val av språk
Första gången man startar maskinenvisas det här i displayen.
Vid leverans är systemet inställd på engelska och för att välja ditt språk gör på
följande sätt:
STryck på knappen ”Menu”
så att menyn hamnar i
fokus och visar de
alternativ som du kan välja
på i den här nivån.
SVrid på ratten tills ”Setting”
är markerad, tryck på
ratten.
S“Appearance” är markerad,
tryck på ratten.
S“General” är markerad,
tryck på ratten. Fältet
”Language” med ordet
”English” blir inramad, vrid
på ratten för att byta till ditt
språk.
Omedelbart stopp av svetsprocessen. Gasefterströmmning sker enligt
information från slutsektorn.
Vid tryck på knappen igen sker återstart med parametrar från
startsektor, därefter fortsätter svetsprocessen från den position i
svetsprogrammet där avbrottet gjordes.
4Vänster pil
Förflyttning till vänster i menyerna och bakåt i huvudmenyerna
5Höger pil
Förflyttning till höger i menyerna och framåt i huvudmenyerna
Maximal svetsström för luftkylda rörsvetsverktyg är 100 A.
Maximal svetsström för vattenkylda rörsvetsverktyg är 400 A.
Se även bruksanvisning för resp. rörsvetsverktyg.
2)
Beroende på strömkälla
3SVETSPARAMETRAR
3.1Sektorer
Ett program för rörsvetsning kan delas in i olika delar; sektorer. Varje sektor
motsvarar en del av rörets omkrets. Max antal sektorer i ett program är 50 stycken.
En sektor kan tilldelas en egen uppsättning
värden för skilda svetsparametrar, såsom ström,
rotationshastighet och trådmatningshastighet
med flera. På så vis kan svetsningen ske med
olika inställningar av svetsparametrar för olika
delar av rörfogen.
Sektor 4Sektor 1
Sektor 3Sektor 2
Indelningen i sektorer anges med olika
0.000
brytpunkter eller grader utmed röres
omkrets. Varje brytpunkt, grad utgör
startpunkt för en ny sektor. I figuren är
Sektor 4Sektor 1
brytpunkt 0.000, grad 0, startpunkt för
sektor 1, brytpunkt 0.250, grader 90,
0.750 0.250
startpunkt för sektor 2 och så vidare.
Sektor 3Sektor 2
Strömkällan medger svetsning av upp till 10
varv i samma svetsfog, (svetsverktyget kan
roteras 10 varv kring röret)
0.500
ObS! En sektor får inte vara mindre än 10 tusendelar, eller 3,6 grader av ett varv.
För att avsluta ett svetsprogram anger man en så kallad slutsektor.
En sektor räknas som slutsektor om följande två vilkor är uppfyllda:
SEfterföljande sektor saknas
SSektorns värde för svetsström är 0 ampere.
3.2Svetsström
I parametergruppen för svetsström finns sex parametrar representerade:
SToppström
SBakgrundsström
SPulstid
SBakgrundstid
SSpecialpulsning
SSlope, se punkt 3.7.
Pulstid
Bakgrundstid
Toppström
Bakgrundsström
TIG-svetsning med pulsad ström
Svetsström kan vara pulsad eller kontinuerlig (icke pulsad).
3.2.1Pulsad ström / kontinuerlig ström
Vid svetsning med pulsad ström måste toppström, bakgrundsström, pulstid och
bakgrundstid ges ett värde.
Vid svetsning med kontinuerlig ström behöver endast parametern toppström ställas
in. Ges bakgrundsströmmen ett värde får man pulsad ström.
3.3Trådmatning
Med trådmatningshastighet anges en matningshastighet (cm/min) för tillsatstråden.
Hastigheten kan vara pulsad eller kontinuerlig (icke pulsad).
I parametergruppen för trådmatning finns tre parametrar representerade:
STopptrådmatning
SBakgrundstrådmatning
SSlope, se punkt 3.7.
Vid svetsning med kontinuerlig (icke pulsad) trådmatning skall endast parametern
topptrådmatning ställas in.
Vill man däremot pulsa trådmatningshastigheten skall både parametern för
topptrådmatning och bakgrundstrådmatning ställas in.
Vid pulsad trådmatning synkroniseras denna automatiskt med svetsströmmen så att
trådmatningshastigheten är hög vid toppström och låg vid bakgrundsström.
Används för att ange elektrodens rotationshastighet runt arbetsstycket och anges i
mm/min.
Rotationshastigheten kan vara pulsad eller kontinuerlig (icke pulsad).
I parametergruppen för rotation finns fyra parametrar representerade:
SRotationshastighet
SRotationsriktning
SPulsad rotation
SSlope, se punkt 3.7.
Vid pulsad rotation synkroniseras denna automatiskt med svetsströmmen så att
svetsverktyget står stilla vid toppström och roterar vid bakgrundsström.
3.5Gas
I parametergruppen för skyddsgas finns tre parametrar representerade:
SSvetsgas
SStartgas
SRotgas
Med svetsgas avses skyddgas på svetsfogens ovansida. Med svetsgasparametern
ställer man in den tid som skyddsgasen på fogens ovansida ska strömma före och
efter svetsning. Svetsgasen är övervakad med flödesvakt min 4,5 l/min.
Skyddsgaser till exempel helium (He) kan göra att ljusbågen har svårt för att tända.
Används en sådan skyddsgas som svetsgas kan det vara lämligt att vid själva
startögonblicket använda en gas med en annan sammasättning - en så kallad
startgas.
Med rotgas menas skyddsgas på svetsfogens undersida. Parametern rotgas anger
den tid som skyddsgasen på svetsfogens undersida ska strömma före och efter
svetsning.
Anges ett värde för svetsgas och ett värde för startgas i sektor 1 är det endast
startgasen som flödar. Svetsgasen flödar när ljusbågen har tänt.
3.6Förvärmning
Förvärmningstid används för att hetta upp arbetsstycket vid startpunkten (och får
därmed en korrekt inträngning av smältbadet) och definieras som tiden från det att
ljusbågen tänds till dess att rotationsrörelsen startar. Har inget värde angivits för
förvärmningen innebär det att rotationen startar samtidigt som ljusbågen tänds.
För vissa parametrar kan man ange en slope. Slope är en tid under vilken värdet på
parametern gradvis ändras från värdet i föregående sektor till det inställda värdet i
nuvarande sektor
Slope up = gradvis ökning, om föregående värde är lägre än inställt värd.
Slope down = gradvis minskning, om föregående värde är högre än inställt värde.
Den maximala tiden en slope kan anta, beror på hur lång tid en sektor är. Om tiden
för en slope är lika lång i tid som sektorn, kallas det för en sektor-slope.
Det finns två arbetsytor där man kan visa och redigera svetsparametrar, Svetsarea
(se kapitel 5.1) och Designarea (se kapitel 5.2)
5.1Svetsarea
Weldarea
I den här vyn kan man se och redigera parametrar i ett svetsprogram samt
kontrollera svetsprocessen. Svetsprogrammet i svetsarean styr svetsprocessen.
Man kan fylla i svetsareans parametrar genom att ladda ett svetsprogram från
biblioteket, generera ett bas-svetsprogram eller redigera parametrarna för hand.
5.1.1Parametrar
Parameters
Det här menyvalet är endast ett arkiv för andra menyval.
Svetsarea --> Parametrar --> Tabell
Weldarea --> Parameters --> Table
Här kan man titta på och redigera svetsparametrar i tabellform samt starta och
stoppa svetsprocessen.
Varje parameter i en parametergrupp är markerad med gruppens färg.
Vald svetsparameter i tabellen visas med en blå fyrkant och två pilar.
SFör förflyttning i tabellen, vrid på ratten.
SFör att byta riktning, tryck på ratten,
SFör att ändra parametervärde, tryck på högerpilen och ändra parametervärdena
med ratten.
Menygenvägar:
SRedigera tabell Edit table
Sätter fokus till tabellen med svetsparametrar
SVisa/dölj Show/hide
Visar eller döljer grupper av svetsparametrar i tabellen.
Här kan man välja vilka parametrar som ska visas i tabellen genom att kryssa för
grupper av parametrar.
SSvetskontroll Weld control
Sätter fokus till startknappen i svetskontrollrutan.
Knapparna i den här rutan styr svetsprocessen. Man kan starta, stoppa, stoppa
direkt, fortsätta eller starta svetsprocessen simulerat.
SRedigera Edit sectors
Sätter fokus till knappen 'Lägg till sektor efter Add sector after' i redigerarutan.
Antalet sektorer kan utökas eller minskas från den här rutan. Det går att lägga till
nya sektorer före eller efter en befintlig sektor samt radera sektorer i
svetsprogrammet.
I den här vyn kan man se och redigera svetsparametrar för ström i grafisk
representation.
Strömmens topp och bakgrundsvärden är representerade i ett koordinatsystem.
Y-axeln representerar strömmens värde i ampere och X-axeln representerar tid.
Strömmens olika värden per sektor binds ihop och bildar en linje.
Grön färg är värdet på toppströmmen per sektor och blå färg är värdet på
bakgrundsströmmen per sektor.
Slope visas som en sned linje från sektorns början och avslutas där slope-tiden är
slut på X-axeln.
SZoom Zoom
Här kan man ställa in skalningen på X-axeln i koordinatsystemet.
SSvetskontroll Weld control
Knapparna i den här rutan styr svetsprocessen. Man kan starta, stoppa, stoppa
direkt, fortsätta eller starta svetsprocessen simulerat.
SSektorinformation Sector information
Figurerna i det här fältet visar övriga parametrar som har med parametergrup
pen ström att göra. Sektorns brytpunkt representeras som streck i en cirkel
(genomskärning av ett rör).
Om svetsprogrammet sträcker sig över fler än ett varv visas dessa varv som en
sekvens av lite mindre cirklar.
Förvärmingstiden visas i tiondels sekunder under brytpunktsinformationen.
Special pulsning på eller av visas som en bild där ett rött kryss visar att special
pulsning inte används.
Förhållandet mellan pulstider visas som en pulscykel. Separata tider för topp
Det är möjligt att flytta, lägga till eller ta bort brytpunkter med hjälp av ratten i
figuren för brypunkter. Genom att hoppa fram till figuren och ge den fokus, kan
man vrida på ratten och flytta ett vitt streck, som kallas för markör.
Flytta en brytpunkt:
STryck på ratten när markören befinner sig på eller precis intill det
brytpunktsstreck (svart) som ska flyttas.
Brytpunkten hakas i markören och följer med när den vrids runt i cirkeln.
SFör att bekräfta den nya brytpunkten, tryck på knappen.
Skapa en ny brytpunkt:
SFlytta markören genom att vrida på ratten och tryck en gång på ratten där
den nya brytpunkten ska skapas.
Ta bort en brytpunkt:
STryck på ratten när markören befinner sig på eller precis intill det
brytpunktsstreck som ska tas bort.
Brytpunkten hakas i markören och följer med när den vrids runt i cirkeln.
SVrid ratten till föregående eller nästa brytpunkt och tryck en gång på ratten.
Rotationshastighet visas och redigeras i ett koordinatsystem med en linje för varje
värde och tids-slope. Koordinatsystemet visar brytpunkter som streckade linjer.
Om pulsad rotation är avslagen visas detta med en puls som är överkryssad.
Svetsarea --> Parametrar --> Grafiskt--> Gas
Weldarea --> Parameters --> Graphical --> Gas
Tider för svets, start och rotgas visas och redigeras i den här vyn.
Den här vyn används för att spara, kopiera, rensa och verifiera svetsprogram.
SSpara svetsprogam Save weld program
För att spara ett svetsprogram väljer man var programmet ska sparas, antingen
på styrenheten (Användardefinierade program, User Defined Programs) eller på
ett USB minne (externt minne, External Memory).
Ange ett filnamn och tryck på knappen 'Spara svetsprogram, Save weldprogram' med ratten.
SKopiera svetsprogram till annan area Copy this weld program to Design
area
Beroende på vilken arbetsarea som är aktiv kan man kopiera innehållet i en area
till den andra arean genom att trycka på knappen 'Kopiera svetsprogrammet till
designarea, Copy this weld program to Design area' eller 'Kopiera
svetsprogrammet till svetsarea, Copy this weld program to Weld area'.
SRensa, nollställ svetsprogram Clear Weld area
Vill man börja på ett tomt svetsprogram trycker man på knappen 'Rensa
svetsarea, Clear Weld area' eller 'Rensa designarea, Clear Design area'.
SVerifiera Verify
Den här funktionen används för att kontrollera om det svetsprogram som finns i
nuvarande arbetsarea uppfyller systemets krav enligt:
SEtt verktyg är valt för svetsprogrammet.
SKopplat verktyg är samma som det programmet är gjort för (gäller endast
svetsarea)
SProgrammet har minst två sektorer (start och stoppsektor).
SSista sektorn i programmet är en stoppsektor (svetsströmmen är noll).
SVald rördiameter stöds av det valda verktyget.
SSvetsparametrarna i varje sektor ligger inom gränserna (min- och
Används för att skriva information om svetsprogrammet. Den här informationen
påverkar inte svetsprocessen utan är endast en hjälp för att i ord beskriva
programmet.
SAllmänt, General
Program namn, Program name, visas i övre listan, det är inte samma som
filnamn, file name, i filhanteraren. Ger man ett programnamn först får man detta
som förslag till filnamn.
SBeskrivning, Description
SRör, Tube
SElektrod, Electrode
STråd, Wire
SGas, Gas
5.1.4Foginformation
Joint information
På den här vyn kan man se och ändra hur fogen ska se ut för att passa
svetsprogrammet. Det här är endast information om svetsprogrammet och påverkar
inte svetsprocessen.
I fältet ”Visualisering, Visualization” kan man se en grafisk representation av fogen
och i fältet ”Parametervärden, Parameters” ser man de värden som utgör fogen.
Värden som påverkar fogen kan ändras i båda fälten.
I den här vyn väljer man verktyg och yttre rördimension för vilket svetsprogrammet är
gjort. I fältet ”Verktygsinställningar, Tool settings” kan man bläddra mellan verktyg
och se en översiktsbild på verktyget under ”Verktygsillustration, Tool illustration”. För
att välja verktyg, tryck på ratten och välj sedan typ av verktyg genom att vrida på
ratten och trycka.
Yttre rördimension väljs genom att vrida på ratten och bekräfta genom att trycka på
ratten. Valt verktyg (”Verktyg:, Tool ”) och dimension (”Ø: ”) syns i det övre
statusfältet när man visar vyer som finns under en arbetsarea.
5.1.6Gränser
Limits
Den här vyn kan användas för att begränsa hur mycket en användare kan ändra på
förinställda parametervärden i ett svetsprogram.
För att begränsningarna ska aktiveras måste kryssrutan ”Gränser aktiverade, Limitsactivated” vara ikryssad.
5.2Designarea
Design area
I designarean skapas svetsprogrammen för att användas i svetsarean eller sparas i
biblioteket för senare användning. För att se hur designarean fungerar se kapitel 5.1
svetsarea. Designarean fungerar på liknande sätt som svetsarean.
Den största skillnaden mellan de båda areorna är att man inte kan styra
svetsprocessen från designarean.
Under menyn inställningar kan man ändra panelens utseende och hantera
användare i systemet.
5.3.1Utseende
Apperance
Inställningar --> Utseende --> Allmänt
Settings --> Appearance --> General
SSpråk Language
Val mellan svenska, norska, danska, finska, engelska, tyska, franska,
holländska, spanska, italienska, portugisiska, grekiska, polska, tjeckiska,
ungerska, slovenska och ryska.
Val mellan att starta panelen med inloggningsmenyn eller senaste visade meny.
Inställningar --> Utseende --> Kvalitetsdata
Settings --> Appearance --> QData
SSvetsavslutsfunktion Post weld function
Välj mellan:
SInget, None
Sskriva ut, Print
Sspara, Save
Sskriv ut och spara, Print + save
Värdena som sparas och skrivs ut är inställda värden och mätvärden efter
avslutat svetsprocess. Utskriften sker på den integrerade skrivaren som finns i
styrenheten.
Värdena sparas i inställningspanelen under menyn “kvalitetsdata” se kapitel 5.8.
Inställningar --> Utseende --> Datum och tid
Settings --> Appearance --> Date and time
Här kan man se och ställa in datum
och tid som används i systemet.
5.3.2Användare
User settings
På den här vyn kan man lägga till, ändra och ta bort användare.
Första gången man är i denna menyn står det endast
“Default”. För att lägga in en ny användare gör så här:
STryck på höger pil eller vänster pil tills “Ny användare,
New user” är markerad.
STryck på ratten.
SVrid på ratten tills ett id kommer upp som
passar.
STryck på ratten. Nästa ruta blir markerad.
SVrid på ratten tills den bokstaven kommer
fram som passar, tryck på ratten och så
vidare.
SNär namnet är klart tryck med höger pil tills
“ok” blir markerad.
STryck på ratten.
En ny användare finns i listan.
Vill man ändra en användare:
SFörflyttar fokus till listan (genom att trycka på pilknapparna) med användare.
SVrid på ratten för att välja den användare som ska ändras och tryck på ratten.
Ett nytt fält dyker upp vid sidan om användarlistan och man kan ändra den valda
användarens namn eller id. Bekräfta ändringarna genom att trycka på ”Ok”.
För att ta bort en användare:
SMarkera användaren.
STryck på ratten, förflytta till knappen ”Ta bort anv., Delete user” och tryck på
I menyn inloggning väljer man användare, ser vilken programversion som gäller för
panelen och vilka enheter som är anslutna. Man kan även se versioner på de
anslutna enheterna / noderna.
Användarnamnet visas i övre statusfältet se kapitel inställningspanel 1.2.
5.5Bibliotek
Library
I menyn bibliotek kan man radera program, hämtar program till svetsarean eller till
designarean.
Notera att varje program som lagras i biblioteket är på 4 - 6 Kb. Internminnet i
styrenheten är på 1Gb så risken för att biblioteket blir fullt är mycket litet.
OBS! Fördefinierade program som börjar med ESAB kan inte raderas. Dessa
program är testade och avsedda att fungera som start data för närliggande
dimensioner.
Används vid mätning av gasflödet eller för att spola gasslangarna rena från eventuell
luft och fukt innan svetsning påbörjas.
Startar och stoppar gasflödet.
Om man lämnar vyn stängs gasventilerna av automatiskt.
5.6.3Kör motor
Run motor
Används för att se det aktuella värdet på motorerna.
OBS! Tryck på ratten för att aktivera motorn..
Kör vald motor framåt “+” eller bakåt
“-”, och se aktuell hastighet för vald
motor.
5.7Verktygseditor
Tool editor
Under den här menyn finns vyer för att se och redigera parametrar för verktyg. Man
kan skapa nya verktyg helt från början eller utgå från fördefinierade verktyg. Verktyg
som är skapade av en användare går att ta bort, ändra och spara. Fördefinierade
verktyg som levereras med systemet går ej att ändra eller ta bort.
Lägg märke till att det verktyg som man arbetar med ligger i en tänkt arbetsarea,
verktygsarea. Alla ändringar som görs i vyerna som beskrivs nedan påverkar endast
verktygsarean och sparas inte förrän användaren begär detta.
I den här vyn kan man ladda ett verktyg att utgå ifrån, när man skapar sitt nya
verktyg, rensa användardefinierade verktyg och spara verktyg.
Välj ett verktyg att utgå ifrån (fyll i parametrar i verktygsarean) genom att flytta fokus
till listan över verktyg med vänster eller höger pil, vrid på ratten för att välja (markera)
ett verktyg.
Förflytta fokus till knappen ”Ladda verktyg, Load tool”, tryck på ratten och bekräfta
att det är verktyget som du vill utgå ifrån.
Det är även möjligt att utgå från en specificering av ett verktyg (verktygstyp), till
exempel ett verktyg med ett speciellt diameterintervall.
Ta bort ett skapat verktyg genom att välja det i listan, tryck med ratten på ”Ta bort
verktyg, Delete tool” och bekräfta att man vill ta bort det med ”Ja, Yes”. Det är inte
möjligt att ta bort de verktyg som systemet levererades med.
Man kan spara det skapade verktyget som ett nytt verktyg eller spara över ett redan
befintligt verktyg (man kan inte spara över verktyg som systemet levererades med).
Gör så här för att spara verktyget som ett nytt verktyg (eller ny verktygstyp):
SFlytta fokus till listan med verktyg (eller verktygstyp) med hjälp av pilknapparna.
SVrid på ratten för att markera ”nytt ..., new...” i listan
STryck på menyknappen och välj ”Verktygskommando, Tool action”.
SFlytta fokus till knappen ”Spara verktyg, Save tool”.
STryck på ratten och bekräfta att du vill spara verktyget som ett nytt verktyg
genom att trycka på knappen ”Ja, Yes”.
För att spara över ett redan existerande verktyg, gör på samma sätt som ovan men
välj istället ett redan skapat verktyg i listan över verktyg.
Man kan ladda in verktyg till systemet från ett USB minne om man har en verktygsfil
”MechTIG_Tools.xml” i roten på filstrukturen.
Gör så här:
SSätt i ett USB minne i panelens USB kontakt, där filen ”MechTIG_Tools.xml”
ligger direkt i roten på filstrukturen.
SFlytta fokus till knappen ”Ladda verktyg från usb-minne, Load tools from
usb-memory” med hjälp av pilknapparna.
STryck på ratten och bekräfta med ”Ja, Yes” att du kommer att förlora alla
ändringar som gjorts på verktyg.
Rensa eller nollställ alla parametrar i verktygsarean genom att flytta fokus till
knappen ”Rensa verktyg, Clear tool” och tryck på ratten. Bekräfta med ”Ja, Yes” att
du kommer att förlora de eventuella ändringar som gjorts i verktygsarean.
Vill man spara alla sina verktyg på USB minne, gör man så här:
SSätt i ett USB minne i panelens USB kontakt.
SFlytta fokus till knappen ”Spara verktyg till usb-minne, Save tools to
usb-memory” och tryck på ratten.
SBekräfta med ”Ja, Yes” för att spara verktygen och skriva över verktyg som kan
finnas på USB minnet.
5.7.2Ändra inställningar
Edit settings
När man har laddat ett verktyg eller vill skapa ett helt nytt verktyg byter man till den
här vyn. Här kan man se och ändra alla parametervärden för ett verktyg.
Fältet ”Generella, General settings” innehåller generella inställningar för verktyget
och fältet ”Parametergränser, Parameter limits” definierar minsta och högsta värde
för en parameter.
För minvärden betyder värdet 0 att det minsta värdet inte är satt och för maxvärden
betyder 65535 att det högsta värdet inte är satt (i vissa fall, där det finns decimaler,
kan 655,30 eller 6553,5 betyda ej satt).
På den här vyn kan man se och ändra specifika motorinställningar. Motorinställning
ar finns för varje motor (rotation, trådmatning, pendling och AVC) och för närvarande
finns det tre parametrar per motor. Parametrarna är ”Setting parameter”,
”Scalefactor position” (”numerator” och ”denominator”) och ”Scalefactor speed”
(”numerator” och ”denominator”).
Lägg till värdet 100 för parametern ”Scalefactor position (numerator)” för motorn som
styr rotation.
Gör så här:
SFlytta fokus till textfältet under ”Motorparameter, Motor parameter” med hjälp av
pilknapparna.
SVrid ratten till ”Scalefactor position (numerator)” syns i textfältet och tryck på
ratten.
SÄndra värdet till 100 genom att vrida på ratten, tryck på ratten för att gå vidare.
SVrid på ratten så att ”Rotation, Rotation” dyker upp i textfältet, bekräfta genom att
trycka på ratten.
STryck på ratten för att lägga till (eller ändra) värdet i listan över parametrar för
rotationsmotorn.
Man kan ta bort motorparametrar genom att markera en parameter i listan för
motorparametrar, trycka på ratten, flytta fokus till knappen ”Ta bort, Delete” och
trycka på ratten för att ta bort den markerade parametern ur listan.
5.8Loggar
Logs
Under det här menyvalet kan man visa loggar som systemet sammanställer.
När ett fel inträffar indikeras det av symbolen som visas till höger om
ESAB-logotypen. När man går in i under menyn händelselogg försvinner symbolen.
Används för att visa driftsmeddelan
den
För att rensa eller ta bort alla driftsmeddelanden ur loggen, flytta fokus till knappen
”Rensa logg, Clear log” med pilknapparna och tryck på ratten. Bekräfta att du vill ta
bort alla händelser genom att trycka på ”Ja, Yes” med ratten. Händelseloggen
laddas om på nytt och är tom.
Det går även att spara händelseloggen på ett externt USB minne.
Gör så här:
SSätt i ett USB minne i panelens USB kontakt, förflytta fokus med pilknapparna till
knappen ”Spara, Save”.
STryck på ratten. Texten ”Händelselogg sparad, Event log saved” dyker upp i det
Nedan beskrivs händelsekoder som användaren själv kan åtgärda. Visas någon
annan kod tillkalla servicetekniker.
KodBeskrivning
5Likmellanspänning utanför gränsvärde
Spänningen är för hög eller för låg. För hög spänning kan bero på kraftfulla transienter på
nätet eller svagt nät (hög induktans i nätet eller en fas borta).
Strömkällan stoppas och kan ej startas.
Åtgärd: Spänningsfrånslag krävs för återställning. Kvarstår felet, tillkalla servicetekniker.
6Hög temperatur
Temperaturvakt har löst ut.
Pågående svetsprocess stoppas och det går ej att starta förrän temperaturvakten har
slagit till igen.
Åtgärd: Kontrollera att kylluftsintaget / utsläppet ej är igensatt eller nedsmutsat.
Kontrollera även arbetscykeln, så att den ej överskrider märkdata.
Vid upprepade fel tillkalla servicetekniker.
11Motorservofel, (rotation, trådmatning)
När någon motor inte kan hålla sin hastighet. Svetsning stoppas.
Åtgärd: Kontrollera att verktyg / trådmatningsenhet inte har fastnad eller går för tungt.
Kvarstår felet, tillkalla servicetekniker.
11Strömservofel, (strömkälla)
Spänningen är för hög eller för låg. För hög spänning kan bero på kraftfulla transienter på
nätet elller svagt nät (hög induktans i nätet eller en fas borta).
Strömkällan stoppas kan ej startas.
Åtgärd: Spänningsfrånslag krävs för återställning, Kvarstå felet, tillkalla servicetekniker.
12Internt kommunikationsfel (varning)
Belastningen på systemets CAN-buss är tillfälligt för hög.
Strömkälla kan ha förlorat kontakten med panelen.
Åtgärd: Se över utrustningen så att allt är rätt inkopplat. Kvarstår felet, tillkalla
servicetekniker.
14Kommunikationsfel
Systemets CAN-buss har tillfälligt upphört att fungera på grund av för hög belastning.
Pågående svetsprocess stoppas.
Åtgärd: Se över utrustningen så att allt är rätt inkopplad. Spänningsfrånslag krävs för
För låg batterispänning. Om inte batteriet byts så försvinner all lagrad data.
Inga funktioner spärras av detta fel.
Åtgärd: Tillkalla servicetekniker för byte av batteri.
Funktioner vid 2-takt manövrering av brännaravtryckare.
Slope downGasefter
strömning
Vid 2-takt startar eventuell gasförströmning när TIG-brännarens avtryckare trycks in
(1) och ljusbågen tänds. Efter detta går strömmen upp till inställt värde (med
eventuell “slope up”). När avtryckaren släpps upp (2) går strömmen åter ner (med
eventuell “slope down”) och ljusbågen släcks. Därefter följer eventuell
gasefterströmning.
4-takt
GasförströmningSlope
up
Slope downGasefter
strömning
Funktioner vid 4-takt manövrering av brännaravtryckare.
Vid 4-takt startar eventuell gasförströmning när avtryckaren trycks in (1). När
gasförströmningstiden löpt ut går strömmen upp till pilotnivå (ett par ampere) och
ljusbågen tänds. När avtryckaren släpps upp (2) går strömmen upp till inställt värde
(med eventuell “slope up”). När avtryckaren åter trycks in (3) går strömmen åter ner
till pilotnivå (med eventuell “slope down”) När avtryckaren släpps upp igen (4) släcks
ljusbågen och eventuell gasefterströmning tar vid.
Startfunktion
Start method
HF
Vid HF tänds ljusbågen av den gnistövergång som sker då elektroden befinner sig
på ett visst avstånd från arbetsstycket.
Vid LiftArct tänds ljusbågen när elektroden kommer i kontakt med arbetsstycket och
man sedan lyfter elektroden igen.
Tändning med hjälp av LiftArct. I steg 1 hållls elektroden direkt mot arbetsstycket. Då avtryckaren
manövreras i steg 2 börjar en låg ström flyta. Ljusbågen tänds i steg 3 då svetsaren lyfter elektroden
från arbetsstycket varefter strömmen automatiskt stiger till det inställda värdet.
Toppström, Peak current
Det högre strömvärdet av två vid pulsad ström.
Bakgrundsström, Background current
Det lägre strömvärdet av två vid pulsad ström.
Toppulstid, Peak time
Den tid pulsströmmen är till under en pulsperiod.
Bakgrundspulstid, Background time
Tid för bakgrundsström som tillsammans med tid för pulsström ger pulsperiod.
Pulstid
Bakgrundstid
Toppström
Bakgrundsström
TIG-svetsning med pulsad ström
Slope up
“Slope up” innebär att strömmen vid start av TIG-bågen långsamt ökar till det
inställda värdet. Det ger en skonsammare uppvärmning av elektroden och svetsaren
får en chans att rikta in elektroden innan strömmen kommit igång.
Slope down
Vid TIG-svetsning används “slope down” för att undvika kratersprickor vid
svetsavslut. Här avtar strömmen långsamt under en inställbar tid.
Gasförströmning anger hur lång tid man vill att skyddsgasen ska strömma innan
ljusbågen tänds. Se även information under kapitel 3.5.
Gasefterströmning, Gas postflow
Gasefterströmning anger hur lång tid man vill att skyddsgasen ska strömma efter att
ljusbågen släckts. Se även information under kapitel 3.5.
5.10Generera
Generate
Här kan man generera ett färdigt bas-svetsprogram för att lägga det i designarean
eller direkt i svetsarean. Programmet kan användas som grund för att göra ett eget
program.
Ange:
SRörmaterial, Tube material
SGodstjocklek, Tube wall thickness
Max 3 mm för rostfritt stål och max 2,7 mm för kolstål.
SYttre rördiameter, External tube diameter
SVerktyg och verktygstyp, Tool and tool type
Aktivera genom att trycka på “Generera i svetsarea, Generate in weld area” eller
“Generera i designarea, Generate in design area”.
Automatisk kommer menyn för svetsarean respektive designarean upp.
Nu kan man jobba vidare med programmet i svetsarean eller designarean. Se
kapitel “svetsarea” 5.1 eller kapitel “designarea” 5.2.
2 takt2-takts manövrering av brännaravtryckare.
4 takt4-takts manövrering av brännaravtryckare.
AmplitudPendlingsvidd.
BakgrundsspänningBågspänningreglering vid bakgrundsström.
BakgrundsströmDet lägre strömvärdet av två vid pulsad ström.
BakgrundstidTid för bakgrundsström som tillsammans med tid för toppström ger
pulsperiod.
Bakgrundstrådmat
ningshastighet
BibliotekLagring av svetsprogram.
BrytpunktStartpunkt för ny sektor.
DesignareaSvetsprogrammen skapas i denna menyn.
FördröjningstidTiden för att bågspänningen ska stabilseras innan bågspänningsreglering
FörvärmningstidFördröjningstid av svetsrörelsen för förvärmning av arbetsstycke.
FyrkanspulsningSpecialpulsning med pulsad rotation.
GenereraSöka efter ett färdigt bas-svetsprogram.
PulstidDen tid strömmen är “till” under en pulsperiod.
RotationshastighetElektrodens rotationshastighet runt arbetsstycket.
RotgasSkyddsgas för svetsfogens undersida (rotsida).
SektorEn viss del av ett rör.
SektorsystemHur indelningen i sektorerna ska visas, grader eller brytpunkter.
Slope downGradvis minskning av ett värde.
Slope upGradvis ökning av ett värde.
SlutsektorSista svetssektorn i en svetssekvens.
SpecialpulsningSvetsströmmen synkroniseras med pendlingsrörelsen.
StartgasEn speciell skyddsgas med höga joniserande egenskaper, vilket
StartsektorFörsta svetssektorn i en svetssekvens.
SvetsareaProgram i svetsarean styr svetsprocessen.
SvetsgasSkyddsgas på svetsfogens ovansida.
ToppspänningBågspänningsreglering vid toppström.
ToppströmDet högre strömvärdet av två vid pulsad ström eller strömvärde vid
Topptrådmatnings
hastighet
VerifieraKontrollera om programmet håller sig inom gränsvärdena.
Trådmatningshastighet under angiven bakgrundstid.
en påbörjas.
underlättar tändning av ljusbågen.
kontinuerlig ström.
Trådmatningshastighet vid toppström.
