Warrior™ YardFeed 200 Warrior™YardFeed 200w

Priročnik z navodili

0463 387 001 SI 20140813 Valid for: serial no. 427-xxx-xxxx

VSEBINA

1 VARNOST .............................................................................................................4

2 UVOD .................................................................................................................... 7

3 TEHNIČNI PODATKI............................................................................................. 8

4 NAMESTITEV ..................................................................................................... 10

4.1 Navodila za dvigovanje......................................................................................10

5 DELOVANJE....................................................................................................... 11

5.1 Priključki in krmilne naprave ............................................................................12

5.2 Funkcija............................................................................................................... 13

5.3 Pritisk podajanja žice.........................................................................................14

5.4 Zamenjava in vstavljanje žice ........................................................................... 15

5.5 Menjava podajalnih valjev ................................................................................. 15

6 VZDRŽEVANJE .................................................................................................. 16

6.1 Preverjanje in čiščenje ...................................................................................... 16

7 NAROČANJE REZERVNIH DELOV................................................................... 17

SLIKA.........................................................................................................................18

ŠTEVILKE ZA NAROČANJE ....................................................................................20

OBRABNI DELI .........................................................................................................21

PRIKLJUČKI..............................................................................................................23

Pridržane pravice do sprememb tehničnih podatkov brez vnaprejšnjega obvestila.

0463 387 001 © ESAB AB 2014

1 VARNOST

Za to, da vse osebe, ki delajo z varilno opremo ESAB ali okoli nje, upoštevajo vse ustrezne varnostne ukrepe, odgovarja izključno uporabnik te opreme. Varnostni ukrepi morajo ustrezati zahtevam, ki veljajo za ta tip varilne opreme. Poleg standardnih predpisov za varnost na delovnem mestu je treba upoštevati še naslednja priporočila.

Vsa dela mora opravljati usposobljeno osebje, ki je temeljito seznanjeno z delovanjem varilne opreme. Nepravilno upravljanje opreme lahko izzove nevarnost, ki povzroči telesne poškodbe delavca in škodo na opremi.

1. Vsakdo, ki uporablja varilno opremo, mora biti seznanjen z: ○ njenim upravljanjem; ○ razmestitvijo gumbov za ustavitev v sili; ○ njenim delovanjem; ○ ustreznimi varnostnimi ukrepi; ○ varjenjem, rezanjem oziroma drugim delom z opremo.

2. Upravljavec mora zagotoviti, da: ○ ob zagonu opreme v njenem delovnem območju ni nobene nepooblaščene osebe; ○ nihče ni nezaščiten, ko se ustvari oblok oziroma se začne delo z opremo.

3. Delovno mesto mora biti: ○ ustrezno za dela, za katera je predvideno; ○ v njem ne sme biti prepiha.

4. Osebna varnostna oprema: ○ Vedno nosite priporočeno osebno zaščitno opremo, v katero spadajo zaščitna očala,

ognjevzdržna obleka in zaščitne rokavice.

○ Ne nosite ohlapnih oblačil ali predmetov, kakor so šali, verižice, prstaniipd., saj jih

lahko oprema zagrabi ali vas opečejo.

5. Splošni varnostni ukrepi: ○ Prepričajte se, da ima kabel mase trden stik. ○ Dela na visokonapetostni opremi sme opravljati le usposobljen elektrikar. ○ Pri roki mora biti pripravljena jasno označena gasilna oprema. ○ Mazanje in vzdrževanje opreme se ne sme izvajati med delovanjem.

0463 387 001

- 4 -

1 VARNOST

POZOR!

Obločno varjenje in rezanje sta lahko nevarni za vas in druge osebe. Pri varjenju in rezanju izvajajte varnostne ukrepe. Poučite se o varnostnih praksah svojega delodajalca, ki morajo temeljiti na proizvajalčevih podatkih o tveganjih.

ELEKTRIČNI UDAR – lahko je smrtno nevaren

• Napravo namestite in ozemljite v skladu z veljavnimi standardi.

• Delov pod električno napetostjo ali elektrod se ne dotikajte z golo kožo, mokrimi rokavicami ali mokrimi oblačili.

• Izolirajte se od ozemljitve in obdelovanca.

• Med delom bodite pozorni na varno ravnanje.

HLAPI IN PLINI – lahko škodujejo zdravju

• Z glavo ne segajte v območje hlapov.

• Uporabljajte prezračevanje ali odvod plinov iz obloka ali oboje, s čimer zagotovite odvod hlapov in plinov iz svojega dihalnega območja ter iz celotnega delovnega območja.

SEVANJE IZ OBLOKA – lahko poškoduje oči in povzroči opekline

• Zaščitite si oči in telo. Uporabljajte ustrezno zaščitno masko za varjenje z zaščitnim steklom in nosite zaščitna oblačila.

• Osebe v okolici zaščitite z ustreznimi zasloni ali zastori.

NEVARNOST POŽARA

• Iskre (brizgajoča talina) lahko povzročijo požar. Zato poskrbite, da v bližini ni nobenih vnetljivih snovi

HRUP – premočan hrup lahko poškoduje sluh.

• Zaščitite si ušesa. Uporabljajte glušnike ali drugo zaščito za sluh. Zaščitite si ušesa. Uporabljajte glušnike ali drugo zaščito za sluh

• Osebe v okolici opozorite na nevarnost

NEPRAVILNO DELOVANJE APARATA – ob morebitnem nepravilnem delovanju se obrnite na strokovnjaka.

Pred namestitvijo ali uporabo preberite in preučite priročnik z navodili. ZAŠČITITE SEBE IN DRUGE!

PREVIDNO!

Pred inštalacijo oziroma uporabo preberite in preučite priročnik z navodili.

0463 387 001

PREVIDNO!

Ta izdelek je namenjen izključno obločnemu varjenju.

- 5 -

1 VARNOST

PREVIDNO!

Oprema razredaA ni namenjena za uporabo v stanovanjskih prostorih, kjer električno energijo zagotavlja javno nizkonapetostno omrežje. V takih prostorih lahko pride do težav pri elektromagnetni združljivosti opreme razredaA zaradi prevodnih in sevalnih motenj.

OPOMBA! Odrabljeno elektronsko opremo oddajte ustanovi za

recikliranje!

Evropska Direktiva2012/19/ES o odpadni električni in elektronski opremi ter njeni uvedbi v nacionalno zakonodajo predpisuje ob koncu življenjske dobe obvezno predelavo električne in/ali elektronske opreme v ustanovi za recikliranje.

Kot odgovorna oseba za opremo ste odgovorni, da pridobite informacije o odobrenih zbiralnih mestih.

Za več informacij se obrnite na najbližjega prodajalca ESAB.

ESAB vam zagotavlja vsa potrebna zaščitna sredstva in pribor za varjenje.

0463 387 001

- 6 -

2 UVOD

Podajalniki žic Warrior™ YardFeed 200 in Warrior™ YardFeed 200w so zasnovani za varjenje MIG/MAG (GMAW) skupaj z varilnimi transformatorji:

• Warrior400iCC/CV

• Warrior500iCC/CV Na voljo so v več različicah. Glejte poglavje »ŠTEVILKE ZA NAROČANJE«. Podajalniki varilnih žic so zaprti in vsebujejo štirikolesni pogonski mehanizem za podajanje

žice ter krmilno elektroniko. Uporabiti jih je mogoče skupaj z žicami družbe ESAB, s serijskim premerom S200 mm (8

palcev), 5kg / 10lbs.

ESAB-ov pribor za ta izdelek je opisan v poglavju »PRIBOR« v tem priročniku.

0463 387 001

- 7 -

3 TEHNIČNI PODATKI

Warrior™ YardFeed 200 Omrežna napetost 42 V, 50-60 Hz Priključna moč 252 VA Nazivni napajalni tok I

6 A

Podatki o nastavitvah

Hitrost podajanja žice 1,9–25,0 m/min (75–985 palca/min) 2-/4-koračni način 2-koračni ali 4-koračni način Izbira žice/odgorevanje Polna ali z jedrom Počasni zagon Vedno vklopljeno Prepihovanje s plinom Da Koračno pomikanje žice Da

Priključek gorilnika EURO Največji premer tuljave z žico S200 mm (8 palcev), 5kg / 10lbs Premer žice

Fe 0,6–1,2 mm (0,023–0,047 palca) Ss 0,6–1,2 mm (0,023–0,047 palca) Al 1,0–1,2 mm (0,039–0,047 palca) Žica z jedrom 0,8–1,2 mm (0,031–0,047 palca)

Teža

WYF 200 11,6 kg (25,6 funtov) WYF 200w 11,8 kg (26,0 funtov) Dimenzije (d × š × v) 593 × 210 × 302 mm (23,3 × 8,3 × 11,9

palca)

Delovna temperatura od –10 do +40 °C (od +14 do +104 °F) Temperatura med transportom in

od –20 do +55 °C (od –4 do +131 °F)

skladiščenjem Zaščitni plin Vse vrste, namenjene varjenjuMIG/MAG

najvišji tlak 0,5 MPA (5 barov/72,5 psi)

Največja dovoljena obremenitev pri

60-odstotni obratovalni cikel 365 A 100-odstotni obratovalni cikel 280 A

Razred ohišja IP23

Standardne tovarniške nastavitve

Warrior™ YardFeed 200 je standardno tovarniško nastavljen na palce/min in popolnoma odprt ventil za plin.

Obratovalni cikel

Delovni cikel pomeni čas, izražen kot odstotek desetminutnega intervala, v katerem smete variti z določeno obremenitvijo, ne da bi pregreli opremo. Delovni cikel velja pri temperaturi 40 °C (104 °F).

0463 387 001

- 8 -

3 TEHNIČNI PODATKI

Razred ohišja

Razred zaščite ohišja oziroma njegovo zaščito pred vodo in trdnimi predmeti označuje koda IP.

Oprema z oznako IP23 je namenjena delu v zaprtih prostorih in na prostem.

0463 387 001

- 9 -

4 NAMESTITEV

Vgradnjo mora izvesti usposobljen strokovnjak.

POZOR!

Ko varite v okolju z visoko električno nevarnostjo, lahko uporabljate izključno varilne transformatorje, ki so namenjeni za tako okolje. Taki varilni transformatorji

so označeni s simbolom .

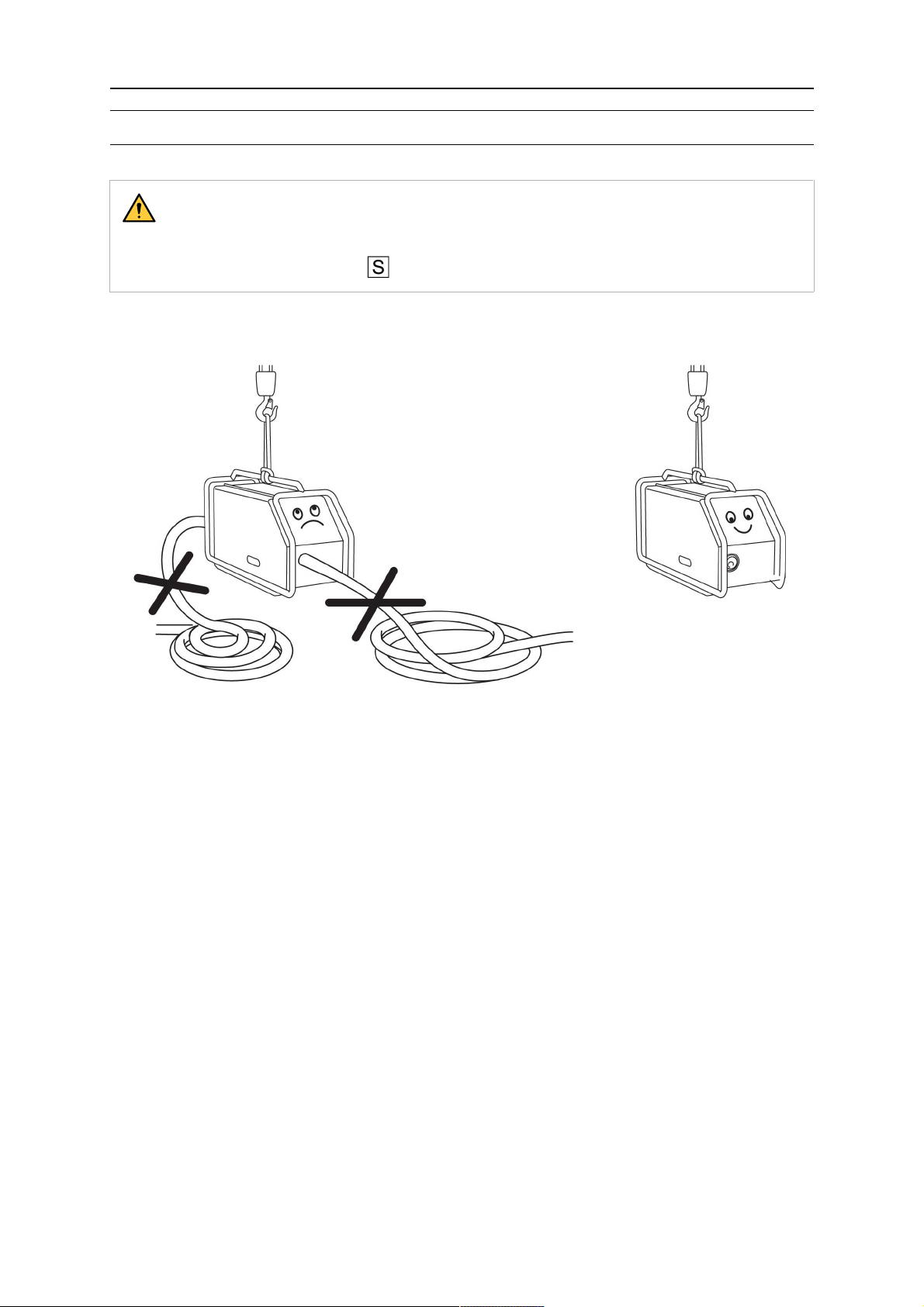

4.1 Navodila za dvigovanje

0463 387 001

- 10 -

5 DELOVANJE

Splošni varnostni predpisi za ravnanje z opremo so opisani v poglavju »VARNOST« v tem priročniku. Preden začnete uporabljati opremo, preberite to poglavje!

POZOR!

Da ne pride do udarca električnega toka, se ne dotikajte elektrodne žice, delov, ki so v stiku z njo, ali neizoliranih kablov in kontaktov.

OPOMBA!

Ko opremo premikate, uporabite za to namenjeni ročaj. Opreme nikoli ne premikajte z vlečenjem za varilni gorilnik.

POZOR!

Prepričajte se, da so stranski okrovi med delovanjem zaprti.

POZOR!

Rotirajoči deli lahko povzročijo poškodbe, zato bodite zelo previdni.

POZOR!

Nevarnost zmečkanin pri menjavi tuljave z žico! Pri vstavljanju varilne žice med podajalne valje ne

uporabljajte zaščitnih rokavic.

PREVIDNO!

Pred napeljavo varilne žice v vodilo ne pozabite oblikovati konca žice v klin in odstraniti zarobkov, da se žica ne bo zagozdila v vodilu.

0463 387 001

- 11 -

5 DELOVANJE

5.1 Priključki in krmilne naprave

1 Varnostno stikalo 9 RDEČI priključek za dovod hladilne

vode v varilni transformator (hladilna enota) **

2 Priključek za varilni gorilnik

(Euro-priključek)

3 Prikaz hitrosti podajanja žice

10 Preklopnik za prepihovanje s

plinom/koračno pomikanje žice

11 Stikalo 2-/4-hodni način

(palci/min ali m/min)*

4 Gumb za nastavljanje napetosti 12 Priključek za varilni tok iz

transformatorja(OKC) 5 Prikaz toka (A) 13 Priključek za zaščitni plin 6 Prikaz napetosti (V) 14 Priključek za krmilni kabel iz

varilnega transformatorja 7 Gumb za nastavitev hitrosti

podajanja žice (m/min ali palci/min)

15 RDEČI priključek za dovod hladilne

tekočine v varilni transformator

(hladilna enota) 8 MODRI priključek za izhod hladilne

vode iz varilnega transformatorja (hladilna enota) **

16 MODRI priključek za odvod hladilne

tekočine iz varilnega

transformatorja (hladilna enota)

*Za nastavitev hitrosti enote podajalnika žice, glejte poglavje »Krmiljenje pretoka plina pri polni žici/žici z jedrom«.

0463 387 001

- 12 -

5 DELOVANJE

**Priključki za hladilno vodo so na voljo samo pri nekaterih modelih.

OPOMBA!

Na zaslonu je nekaj sekund po preklopu varnostnega stikala na VKLOP varjenja (1) prikazana hitrost podajanja žice.

OPOMBA!

Priključki za hladilno tekočino so na voljo samo pri nekaterih modelih.

5.2 Funkcija

Priključek za vodo

Ko priključujete vodno hlajeni varilni gorilnik, mora biti glavno stikalo varilnega transformatorja izklopljeno (v položaju OFF) in stikalo hladilne enote v položaju0.

Komplet za priklop vode lahko naročite kot pribor; glejte poglavje »Pribor«.

Varovalo kabla

Varovalo namestite na kavelj na hrbtni strani podajalnika in na priključni kabel.

Varnostno stikalo

0 IZKLOP varjenja 1 VKLOP varjenja

VKLOP segrevanja (dodatna oprema) in IZKLOP varjenja Območje tuljave se segreva, tako da žica pri varjenju ni vlažna.

Krmiljenje pretoka plina pri polni žici/žici z jedrom

Odprite pokrov in tako pridobite dostop do krmilnika pretoka plina in enote za nastavitev polne žice ali žice z jedrom.

A = Krmiljenje pretoka plina B = Merilnik pretoka plina C = Nastavitev polne žice ali žice z jedrom D = Nastavitev prikaza, palci/min ali m/min

0463 387 001

- 13 -

5 DELOVANJE

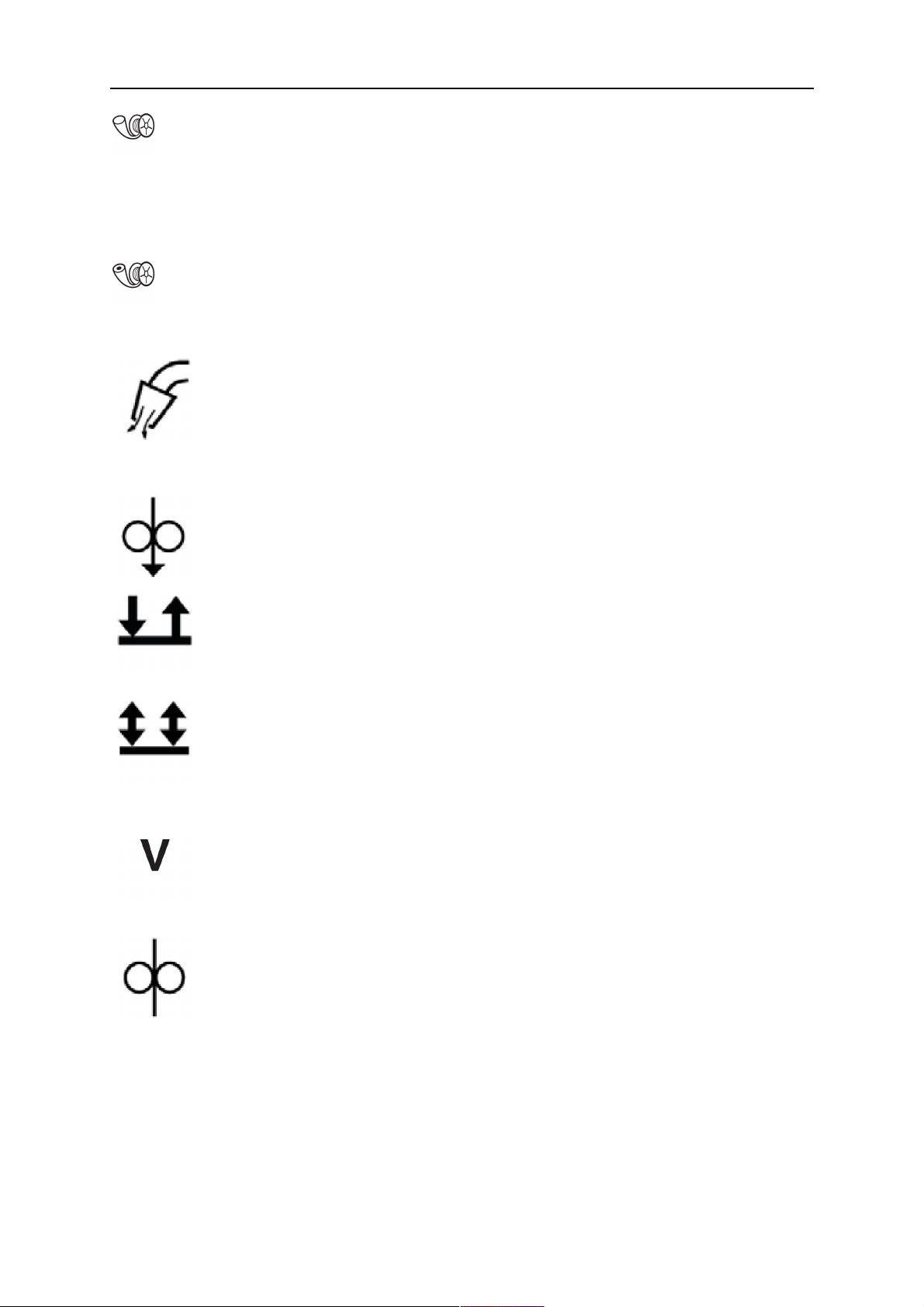

Izbira žice – polna žica

Izbran je zaključek s kratkim stikom(SCT) po sprostitvi sprožilca, kar je primerno pri varjenju s polno žico.

SCT je način zaključka varjenja, pri katerem se z nekaj manjšimi kratkimi stiki zmanjšata končni krater in oksidacija. Dodatna prednost tega načina je dobro obnašanje na začetku pri varjenju s polno žico.

Izbira žice – žica z jedrom

Izbran je konstantni čas odgorevanja po sprostitvi sprožilca, kar je primerno pri varjenju z žico z jedrom.

Prepihovanje s plinom

Prepihovanje s plinom se uporablja pri merjenju pretoka plina ali za odstranitev preostankov vlage iz plinskih cevi pred začetkom varjenja. Prepihovanje s plinom teče, dokler je pritisnjen gumb, in zanj ni potrebna napetost ali podajanje žice.

Koračno pomikanje žice

Koračno pomikanje žice se uporabi, ko je treba žico podati brez varilne napetosti. Žica se pomika, dokler je gumb pritisnjen.

2-koračni način

Pri nastavitvi 2hodov se predtok plina odpre, ko pritisnete na prožilno stikalo varilne pištole. Nato se začne varjenje. Ko stikalo sprostite, se varjenje prekine in odpre pretok plina po koncu varjenja.

4-koračni način

Pri nastavitvi 4hodov se predtok plina odpre ob pritisku na prožilno stikalo varilne pištole, podajanje žice pa takrat, ko stikalo sprostite. Varjenje se nadaljuje, dokler stikala ne pritisnete znova. Takrat se podajanje žice ustavi, ko pa stikalo izpustite, se odpre tok plina po koncu.

Napetost

Z višanjem napetosti se dolžina varilnega obloka povečuje, kopel zvarne taline pa je bolj vroča in širša.

Hitrost podajanja žice

Tu nastavite zahtevano hitrost podajanja žice v palcih na minuto ali metrih na minuto.

5.3 Pritisk podajanja žice

Začnite tako, da se prepričate, da žica gladko teče skozi vodilo. Potem nastavite pritisk na pritisnih valjčkih podajalnika žice. Pomembno je, da pritisk ni prevelik.

0463 387 001

- 14 -

5 DELOVANJE

SlikaA SlikaB

Da bi preverili, ali je pritisk pravilno nastavljen, lahko podajate žico proti izoliranemu predmetu, recimo kosu lesa.

Ko držite pištolo približno 5mm od kosa lesa (slikaA), bi morali podajalni valjčki zdrsniti. Če držite pištolo približno 50mm od kosa lesa, bi morala žica izhajati iz vodila in se kriviti

(slikaB).

5.4 Zamenjava in vstavljanje žice

1. Odprite stransko ploščo.

2. Tlačno tipalo odklopite tako, da ga zložite nazaj, potisni valji se umaknejo navzgor.

3. Poravnajte 10 do 20 cm nove žice. Preden jo vstavite v podajalnik žice, s konca spilite ostre robove.

4. Žica mora biti pravilno vstavljena v pot podajalnih valjev in izhodno šobo ali vodilo žice.

5. Pritrdite tlačno tipalo.

6. Zaprite stransko ploščo.

5.5 Menjava podajalnih valjev

1. Odprite stransko ploščo.

2. Tlačno tipalo (1) odklopite tako, da ga preklopite nazaj; potisni valji se nato pomaknejo navzgor.

3. Odstranite potisne valje (2) tako, da os (3) zavrtite za četrtino obrata v desno in jo izvlečete. Pritisni valjčki se odmaknejo.

4. Odstranite podajalne valje (4) tako, da odvijete matice (5) in izvlečete valje.

Med namestitvijo zgornje postopke ponovite v obratnem zaporedju.

Izbiranje poti podajalnih valjev

Podajalni valj obrnite tako, da je oznaka za dimenzioniranje za želeno pot obrnjena proti vam.

0463 387 001

- 15 -

6 VZDRŽEVANJE

OPOMBA!

Za varno in zanesljivo delovanje je pomembno redno vzdrževanje.

PREVIDNO!

Vsak kupčev poskus odpraviti napake s posegi v izdelek v garancijski dobi izniči vse dobaviteljeve garancijske obveznosti.

6.1 Preverjanje in čiščenje

Podajalnik žice

Redno preverjajte, da podajalnik žice ni zamašen z umazanijo. Čiščenje in zamenjava izrabljenih delov mehanizma podajalnika žice naj se izvajata redno,

da dosežete nemoteno podajanje žice. Preveliko prednapenjanje povzroči neobičajno obrabo pritisnih valjčkov, podajalnih valjčkov in vodila žice.

Pesto zavore

Pesto je nastavljeno ob dobavi. Pesto zavore nastavite tako, da ostane žica

po ustavitvi podajanja rahlo ohlapna.

Varilni gorilnik

Za podajanje žice brez težav sta potrebna redno čiščenje in menjava izrabljenih delov varilnega gorilnika. Redno izpihujte vodilo žice in čistite kontaktno točko.

0463 387 001

- 16 -

7 NAROČANJE REZERVNIH DELOV

PREVIDNO!

Popravila in električna dela naj opravlja pooblaščeni ESAB-ov serviser. Uporabljajte izključno originalne ESAB-ove nadomestne in obrabne dele.

Warrior™ YardFeed 200 in Warrior™ YardFeed 200w so zasnovani in preizkušeni v skladu z mednarodnimi in evropskimi standardi IEC/EN60974-5 in IEC/EN60974-10, kanadskim standardom CAN/CSA-E60974-5 in ameriškim standardomANSI/IEC60974-5. Izvajalec del je odgovoren, da izdelek po zaključenih servisnih delih ali popravilu še vedno izpolnjuje zahteve omenjenih standardov.

Nadomestne dele lahko naročite pri najbližjem predstavniku proizvajalca ESAB – glejte zadnjo stran tega zvezka. Pri naročanju navedite tip in serijsko številko izdelka ter oznako in številko nadomestnega dela po seznamu nadomestnih delov. S tem poenostavite dobavo in si zagotovite, da bo pravilna.

0463 387 001

- 17 -

SLIKA

Warrior™ Yard Feed 200

0463 387 001

- 18 -

SLIKA

0463 387 001

- 19 -

ŠTEVILKE ZA NAROČANJE

Ordering no. Denomination Type

0459 906 898 Warrior™ YardFeed 200 0459 906 899 Warrior™ YardFeed 200w with water cooling 0463 390 001 Spare parts list

Navodila in seznam nadomestnih delov so na voljo na spletnem naslovu: www.esab.com

0463 387 001

- 20 -

OBRABNI DELI

Item Ordering no. Denomination Wire type Wire dimensions

HI 1 0455 072 002 Intermediate

nozzle

0456 615 001 Intermediate

Fe, Ss &Cored

nozzle

HI 2 0469 837 880 Outlet nozzle Fe, Ss

Ø2.0 mm steel for 0.6-1.2 mm

&Cored

0469 837 881 Outlet nozzle Al Ø2.0 mm plastic for 0.8-1.2 mm HI 3 0191 496 114 Key HI 4 0215 701 007 Locking washer HI 5a 0459 440 001 Motor gear euro

Item Ordering no. Denomination Wire type Wire

dimensions

HI 5b 0459 052 001 Feed/pressure

rollers

0459 052 002 Feed/pressure

rollers

0459 052 003 Feed/pressure

rollers

Fe, Ss &Cored

Ø 0.6 &

0.8 mm Ø 0.8 &

0.9/1.0 mm Ø 0.9/1.0 &

1.2 mm

Groove type

Roller markings

V 0.6 S2 &

0.8 S2

V 0.8 S2 &

0.9/1.0 S2

V 0.9/1.0 S2

& 1.2 S2

0458 825 001 Feed/pressure

rollers

0458 824 001 Feed/pressure

rollers

0458 824 002 Feed/pressure

rollers

0458 824 003 Feed/pressure

Cored Ø 0.9/1.0 &

V-knurled 1.0 R2 &

1.2 mm

Al Ø 0.8 &

U 0.8 A2 &

0.9/1.0 mm

Al Ø 1.0 &

U 1.0 A2 &

1.2 mm

Al Ø 1.2 mm U 1.2 A2

rollers

Use only pressure and feed rollers marked A2, R2 or S2.

Item Ordering no. Denomination Notes

HI 6 Washer Ø 16/5×1 HI 7 Screw M4×12 HI 8 Screw M6×12 HI 9 Washer Ø 16/8.4×1.5 HI 10 0469 838 001 Cover HI 11 0458 722 880 Axle and Nut HI 12 0459 441 880 Gear adapter HI 13 0455 049 001 Inlet nozzle For Fe, Ss, Al and cored wire

1.2 R2

1.0 A2

1.2 A2

0460 007 001 Inlet nozzle Long-life for Fe, Ss, Al and cored wire HI 14 0458 999 001 Shaft

0463 387 001

- 21 -

OBRABNI DELI

Welding with aluminium wire

In order to weld with aluminium wire, proper rollers, nozzles and liners for aluminium wire MUST be used. It is recommended to use 3 m long welding gun for aluminium wire, equipped with appropriate wear parts.

0463 387 001

- 22 -

PRIKLJUČKI

0460 005 880 Gas flow meter

0459 941 880 Heating kit

0459 961 880 Control panel protection

0457 341 881 Strain relief for welding gun

Connection set air, 50 mm², 19/19 pole

0459 836 562 0459 836 563 0459 836 564 0459 836 565 0459 836 566

10 m 15 m 25 m 35 m 50 m

Connection set water, 50 mm², 19/19 pole

0459 836 572 0459 836 573 0459 836 574 0459 836 575 0459 836 576

10 m 15 m 25 m 35 m 50 m.

0463 387 001

- 23 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Warrior YardFeed 200, Warrior YardFeed 200w Instruction manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

VSEBINA

1 VARNOST

2 UVOD

3 TEHNIČNI PODATKI

4 NAMESTITEV

4.1 Navodila za dvigovanje

5 DELOVANJE

5.1 Priključki in krmilne naprave

5.2 Funkcija

5.3 Pritisk podajanja žice

5.4 Zamenjava in vstavljanje žice

5.5 Menjava podajalnih valjev

6 VZDRŽEVANJE

6.1 Preverjanje in čiščenje

7 NAROČANJE REZERVNIH DELOV

SLIKA

ŠTEVILKE ZA NAROČANJE

OBRABNI DELI

PRIKLJUČKI
