Warrior™ YardFeed 200 Warrior™YardFeed200w

Ръководство за експлоатация

0463 387 201 BG 20180115

Valid for: serial no. 802-xxx-xxxx

СЪДЪРЖАНИЕ

БЕЗОПАСНОСТ ......................................................................................... 4

1.1 Значение на символите ....................................................................... 4

1.2 Мерки за безопасност .......................................................................... 4

ВЪВЕДЕНИЕ .............................................................................................. 8

ТЕХНИЧЕСКИ ДАННИ ............................................................................... 9

МОНТАЖ ..................................................................................................... 11

4.1 Инструкции за повдигане .................................................................... 11

ЕКСПЛОАТАЦИЯ ....................................................................................... 12

5.1 Съединения и устройства за управление ....................................... 13

5.2 Функция .................................................................................................. 14

5.3 Натиск на подаване на телта .............................................................. 16

5.4 Смяна и поставяне на телта ............................................................... 16

5.5 Смяна на подаващите ролки .............................................................. 17

ТЕХНИЧЕСКО ОБСЛУЖВАНЕ.................................................................. 18

6.1 Проверка и почистване ....................................................................... 18

ПОРЪЧКА НА РЕЗЕРВНИ ЧАСТИ ........................................................... 19

СХЕМА ................................................................................................................ 20

КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА................................................................ 22

ИЗНОСВАЩИ СЕ ЧАСТИ.................................................................................. 23

ПРИНАДЛЕЖНОСТИ ......................................................................................... 28

Запазени права за промяна на спецификациите без предварително известие.

0463 387 201 © ESAB AB 2018

1 БЕЗОПАСНОСТ

1.1 Значение на символите

Както са използвани в ръководството: Означава внимание! Бъдете внимателни!

ОПАСНОСТ! Означава непосредствена опасност, която, ако не бъде избегната, ще

доведе до незабавно, сериозно нараняване или смърт.

ПРЕДУПРЕЖДЕНИЕ! Означава потенциална опасност, която може да доведе до телесно

нараняване или смърт.

ВНИМАНИЕ! Означава опасност, която може да доведе до леки телесни

наранявания.

ПРЕДУПРЕЖДЕНИЕ!

Преди употреба прочетете и разберете ръководството за работа и спазвайте всички етикети, практики за безопасност на служителите и информационни листове за безопасност (SDS).

1.2 Мерки за безопасност

Потребителите на оборудване ESAB носят пълната отговорност за осигуряване на спазването на всички приложими мерки за безопасност на всеки, който работи с оборудването или в близост до него. Мерките за безопасност трябва да отговарят на всички изисквания, приложими за типа оборудване. В допълнение към стандартните нормативни разпоредби, които са валидни за работното място, трябва да се спазват следните препоръки.

Всички дейности трябва да се извършват от обучен персонал, добре запознат с работата с оборудването. Неправилната работа на оборудването може да доведе до опасни ситуации, които да предизвикат нараняване на оператора и повреда на оборудването.

1. Всеки, който работи с оборудването, трябва да бъде запознат с: ○ неговата работа ○ местоположението на аварийните спирачки ○ неговата функция ○ приложимите мерки за безопасност ○ заваряването и рязането и останалите приложими функции на

оборудването

2. Операторът трябва да осигури следното: ○ при включването на оборудването в работната му зона няма

неупълномощени лица

○ няма незащитени лица при запалването на дъгата или започването на

работата с оборудването

3. Работното място трябва: ○ да бъде подходящо за целта ○ да няма въздушни течения

0463 387 201

- 4 -

1 БЕЗОПАСНОСТ

4. Лични предпазни средства: ○ Винаги носете препоръчителните лични предпазни средства, като

например предпазни очила, огнезащитно облекло, предпазни ръкавици

○ Не носете свободно прилягащи дрехи и аксесоари, като шалове, гривни,

пръстени и др., които могат да бъдат захванати или да предизвикат изгаряния

5. Общи мерки за безопасност: ○ Уверете се, че обратният кабел е здраво закрепен ○ Работи по оборудване под високо напрежение могат да се извършват

само от квалифициран електротехник

○ Съответното пожарогасително оборудване трябва да бъде ясно

обозначено и поставено наблизо

○ Смазването и поддръжката не трябва да се извършват по време на работа

с оборудването

ПРЕДУПРЕЖДЕНИЕ!

Телоподаващите устройства са предназначени за използване със захранващи източници само в режим MIG/MAG.

Ако се използва друг заваръчен режим, като MMA, заваръчният кабел между телоподаващото устройство и захранващия източник трябва да бъде изключен. В противен случай телоподаващото устройство е под напрежение или се енергизира.

ПРЕДУПРЕЖДЕНИЕ!

Електродъговото заваряване и рязане може да доведе до нараняване на вас и други лица. Взимайте предпазни мерки, когато заварявате и режете.

ЕЛЕКТРИЧЕСКИЯТ УДАР – Може да е смъртоносен

• Не докосвайте с голи ръце, мокри ръкавици или мокро облекло електрическите части или електродите, намиращи се под напрежение

• Изолирайте себе си от работното място и земята.

• Заемете безопасна работна поза

ЕЛЕКТРОМАГНИТНО ПОЛЕ – може да представлява опасност за здравето

• Заварчиците с поставен сърдечен стимулатор трябва да се консултират с лекаря си, преди да заваряват. Електромагнитното поле може да предизвика смущения в сърдечния стимулатор.

• Излагането на електромагнитно поле може да има други въздействия върху здравето, които не са известни.

• Заварчиците трябва да прилагат следните процедури, за да минимизират излагането на електромагнитно поле:

○ Прекарвайте електрода и работните кабели заедно от една и

съща страна на тялото ви. Фиксирайте ги със залепваща лента, когато това е възможно. Не заставайте между пистолета и работните кабели. Никога не увивайте кабелите на пистолета или работния кабел около тялото си. Дръжте източника на захранване и кабелите възможно най-далеч от тялото си.

○ Свържете работния кабел към детайла възможно най-близо до

зоната, в която ще заварявате.

0463 387 201

- 5 -

1 БЕЗОПАСНОСТ

ГАЗОВЕ И ДИМ – Могат да представляват опасност за здравето

• Дръжте главата си далеч от димните газове

• Използвайте вентилация, аспирация в участъка на дъгата или и двете

ЕЛЕКТРОДЪГОВО ИЗЛЪЧВАНЕ – може да нарани очите и да предизвика изгаряния върху кожата.

• Защитете очите и тялото си. Използвайте подходяща маска за

• Защитете стоящите в близост лица с подходящи маски или завеси

ШУМ – Прекомерният шум може да увреди слуха

Защитете ушите си. Използвайте антифони или други средства за защита на слуха.

ДВИЖЕЩИ СЕ ЧАСТИ – могат да причинят нараняване

• Дръжте всички врати, панели и капаци затворени и фиксирани на

• Изключете двигателя, преди да монтирате или свързвате модул.

• Дръжте ръцете, косата, свободните дрехи и инструментите далеч от

за отвеждане на газовете и дима от зоната на дишане и работната зона

заваряване и филтърни лещи и носете защитно облекло

мястото им. Позволявайте само на квалифицирали лица да свалят капаците с цел поддръжка и отстраняване на неизправности, когато това е необходимо. Поставете обратно панелите или капаците и затворете вратите, след като сервизното обслужване е приключено и преди да стартирате двигателя.

движещите се части.

ОПАСНОСТ ОТ ПОЖАР

• Искрите (пръските) могат да предизвикат пожар. Уверете се, че в близост няма запалителни материали

• Не използвайте затворени контейнери.

НЕИЗПРАВНОСТ – В случай на неизправност потърсете експертна помощ.

ЗАЩИТЕТЕ СЕБЕ СИ И ДРУГИТЕ!

ВНИМАНИЕ!

Настоящият продукт е изцяло предназначен за електродъгово заваряване.

ВНИМАНИЕ!

Оборудването от клас А не е предназначено за употреба в жилищни помещения, в които електрозахранването се осъществява от обществената мрежа под ниско напрежение. В такива помещения е възможно възникване на потенциални затруднения, свързани с електромагнитната съвместимост на оборудване от клас А, вследствие на проводими или излъчващи повърхности.

0463 387 201

- 6 -

1 БЕЗОПАСНОСТ

ЗАБЕЛЕЖКА! Унищожавайте електронното оборудване чрез

предаване в пункт за рециклиране!

В съответствие с европейската Директива 2012/19/EО относно отпадъци от електрическо и електронно оборудване и нейното прилагане съгласно националното законодателство, електрическото и/или електронното оборудване, което е достигнало до края на цикъла си на експлоатация, трябва да бъде унищожено чрез предаване в пункт за рециклиране.

Тъй като Вие сте лицето, което отговаря за оборудването, Вие трябва да потърсите информация за одобрените пунктове за събиране на подобно оборудване.

За допълнителна информация се свържете с най-близкия дилър на ESAB.

ESAB разполага с асортимент от аксесоари за заваряване и лични предпазни средства за закупуване. За информация за изготвяне на поръчка се свържете с местния търговски представител на ESAB или посетете нашия уебсайт.

0463 387 201

- 7 -

2 ВЪВЕДЕНИЕ

Телоподаващите апарати Warrior™ YardFeed 200 и Warrior™ YardFeed 200w са предназначени за MIG/MAG (GMAW) заваряване съвместно със захранващи източници за заваряване:

• Warrior 400i CC/CV

• Warrior 500i CC/CV

Те се предлагат в различни варианти, вижте глава "КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА".

Телоподаващите апарати са херметизирани и включват четириролкови механизми за подаване на тел, както и блокове за електронно управление.

Могат да се използват заедно с тел от стандарт ESAB, S200 Ø 200 mm / Ø 8 in.

Принадлежностите на ESAB за продукта можете да откриете в глава "ПРИНАДЛЕЖНОСТИ" от настоящото ръководство.

0463 387 201

- 8 -

3 ТЕХНИЧЕСКИ ДАННИ

Warrior™ YardFeed 200

Мрежово напрежение 42 V, 50-60 Hz

Консумирана мощност 252 VA

Номинален захранващ ток I

6 A

Данни за настройките

Скорост на подаване на тел 1,9-25,0 m/min (75-985 in/min)

2/4 такта 2 такта или 4 такта

Избор на тел / продължителност на дъгата Твърда или със сърдечник

Creep start (Пълзящ старт) Винаги вкл.

Gas purging (Продухване с газ) Да

Wire inching (Бавно придвижване на телта) Да

Свързване на горелката тип EURO

Макара с тел: Тип, максимален диаметър S200, 200 mm (8 in.)

Размери на заваръчната тел

Желязо 0,6-1,2 mm (0,023-0,045 in.)

Неръждаема стомана 0,6-1,2 mm (0,023-0,045 in.)

Алуминий 1,0-1,2 mm (0,040-0,045 in.)

Тел със сърдечник 0,8-1,6 mm (0,030-1/16 in.)

Тегло

VEC 200 12 kg (26, lb)

WYF 200w 12,2 kg (26,9 lb)

Размери (Д x Ш x В) 593 × 210 × 312 mm

(23,3×8,3×12,28in.)

Работна температура -10 до +40°C (+14 до +104°F)

Температура за транспортиране и

-20 до +55°C (-4 до +131°F)

съхранение

Защитен газ Всички видове, предназначени за

MIG/MAG заваряване

максимално налягане 0,5 MPA (5 bar / 72.5 psi)

Максимално допустим товар при

60% работен цикъл 365 A

100% работен цикъл 280 A

Клас на защита на корпуса IP23

Стандартни фабрични настройки

Стандартните фабрични настройки за Warrior™ YardFeed 200 са inch/min и напълно отворен клапан за газ.

Работен цикъл

Под работен цикъл се разбира времето като процент от десетминутен период, в което може да извършвате заваряване с определен товар без претоварване. Работният цикъл е валиден за 40°C (104°F).

0463 387 201

- 9 -

3 ТЕХНИЧЕСКИ ДАННИ

Клас на защита на корпуса

Кодът IP обозначава класа на защита на корпуса, т.е. степента на защитеност срещу проникване на твърди замърсители или вода.

Оборудване, обозначено с IP23, е предназначено за употреба на открито и закрито.

0463 387 201

- 10 -

4 МОНТАЖ

Инсталацията трябва да се извърши от професионален специалист.

ПРЕДУПРЕЖДЕНИЕ!

При заваряване в среда с повишена електрическа опасност, могат да се използват единствено захранващи източници, специално предназначени за употреба в такава среда. Тези захранващи източници са обозначени със

символа .

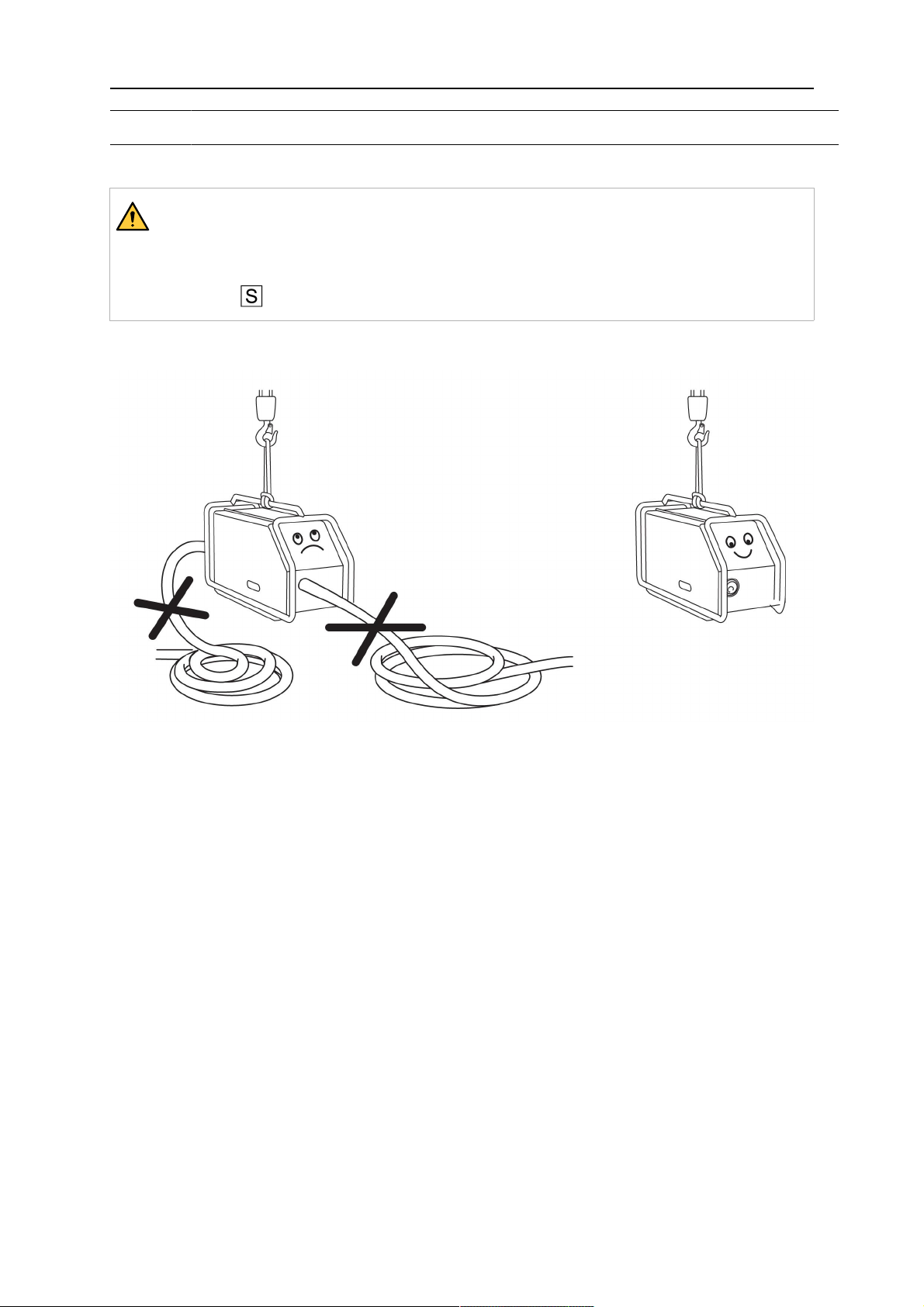

4.1 Инструкции за повдигане

0463 387 201

- 11 -

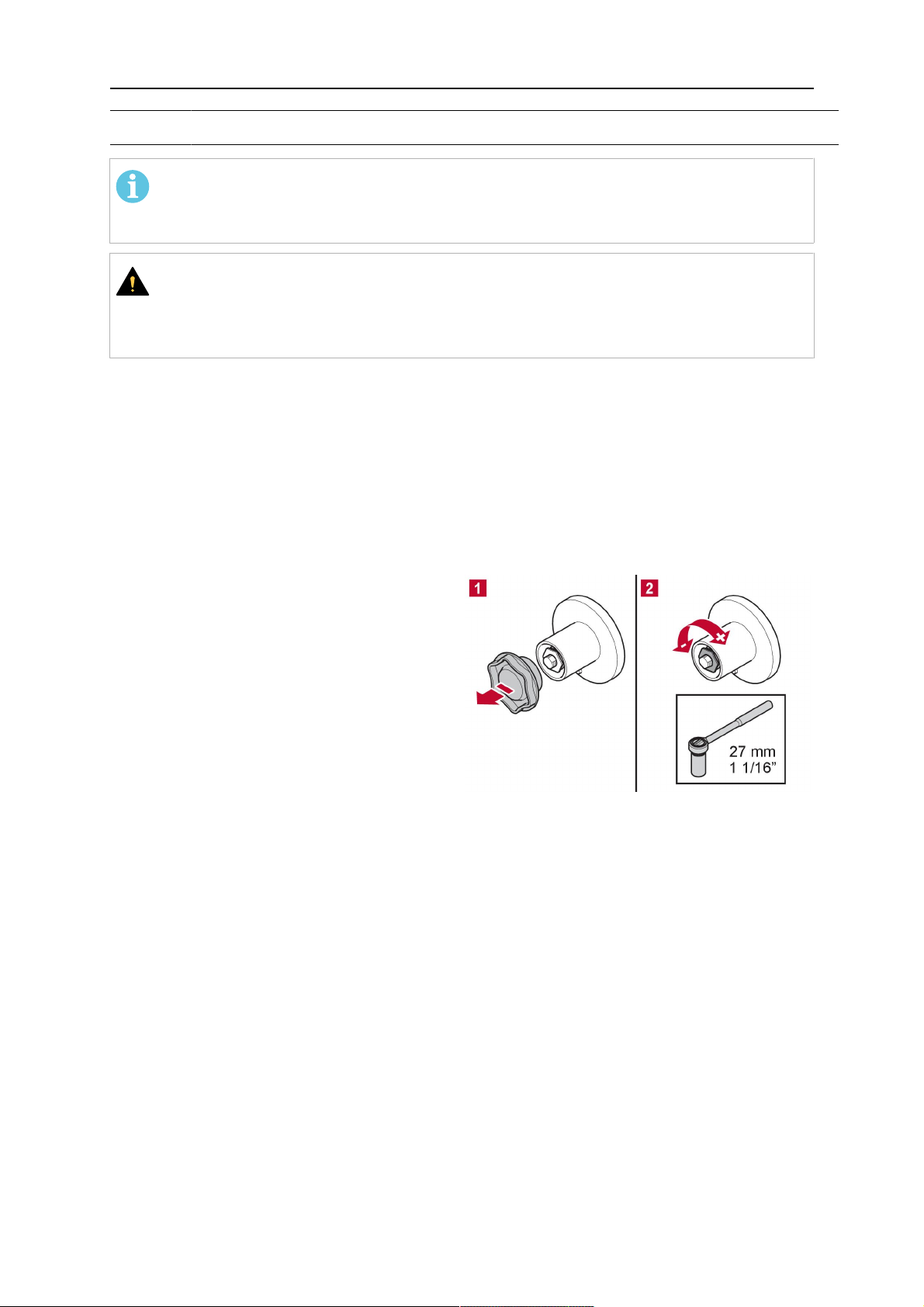

5 ЕКСПЛОАТАЦИЯ

Общите правила за безопасност при работа с оборудването можете да намерите в глава „БЕЗОПАСНОСТ“ на това ръководство. Прочетете ги внимателно, преди да пристъпите към работа с оборудването!

ПРЕДУПРЕЖДЕНИЕ!

За да избегнете електрически удар, не докосвайте телта на електрода или части, които са в контакт с нея, както и неизолирани кабели или свързвания.

ЗАБЕЛЕЖКА!

За преместване на оборудването използвайте ръкохватката, предназначена за транспортиране. Никога не теглете оборудването за заваръчния факел.

ПРЕДУПРЕЖДЕНИЕ!

По време на работа се уверете, че страничните панели са затворени.

ПРЕДУПРЕЖДЕНИЕ!

Въртящите се части могат да предизвикат нараняване, работете с изключително внимание.

ПРЕДУПРЕЖДЕНИЕ!

Риск от притискане при смяна на бобината с тел!

Не използвайте защитни ръкавици, когато поставяте заваръчната тел между подаващите ролки.

ВНИМАНИЕ!

Преди да заредите заваръчната тел, уверете се, че острият връх и леяците са премахнати от края на телта, за да се предотврати заклещването ѝ във водача на горелката.

0463 387 201

- 12 -

5 ЕКСПЛОАТАЦИЯ

5.1 Съединения и устройства за управление

1 Защитен контактен изключвател 9 ЧЕРВЕНО съединение за

охлаждащата вода към захранващия източник (охлаждащ блок) **

2 Съединение за горелка за

заваряване (съединение тип Euro)

3 Индикация за скоростта на

10 Двупозиционен превключвател за

продухване с газ / бавно придвижване на телта

11 Превключвател за 2 такта/4 такта подаване на телта (in/min или m/min)*

4 Въртящ бутон за настройка на

напрежението

12 Съединение за захранващия ток

от захранващия източник (OKC)

5 Индикация за тока (A) 13 Съединение за защитния газ

6 Индикация за напрежението (V) 14 Съединение за кабела за

управление от захранващия източник

0463 387 201

- 13 -

5 ЕКСПЛОАТАЦИЯ

7 Превключвател за задаване на

скоростта на подаване на тел (m/min или in/min)

15 ЧЕРВЕНО съединение за

охлаждащата течност към захранващия източник (охлаждащ блок)

8 СИНЬО съединение за

охлаждащата вода от захранващия източник (охлаждащ блок) **

16 СИНЬО съединение за

охлаждащата течност от захранващия източник (охлаждащ блок)

*За настройване на модула за отчитане на скоростта на подаване на телта вижте раздела "Функция".

** Съединенията за охлаждаща вода са налични само при някои модели.

ЗАБЕЛЕЖКА!

Дисплеят за скоростта на подаване на тел се активира няколко секунди, след като защитния контактен изключвател е поставен в режим "Заваряване ВКЛ." (1).

ЗАБЕЛЕЖКА!

Съединенията за охлаждаща течност са налични само при някои модели.

5.2 Функция

Съединение за вода

При свързване на заваръчна горелка с водно охлаждане главният мрежов прекъсвач на захранващия източник трябва да бъде в положение ИЗКЛ., а превключвателят на охлаждащия блок – в положение 0.

Комплектът за свързване на водата трябва да бъде поръчан допълнително, вижте глава "Принадлежности".

Освобождаване на напрежението

Закачете устройството за освобождаване на напрежението на куката от задната страна на подаващото устройство и свързващия кабел.

Защитен контактен изключвател

0 Заваряване ИЗКЛ.

1 Заваряване ВКЛ.

Подгряване ВКЛ. (принадлежност) и заваряване ИЗКЛ. Зоната на бобината се подгрява, за да може заваръчната тел да се поддържа суха по време на заваряване.

0463 387 201

- 14 -

5 ЕКСПЛОАТАЦИЯ

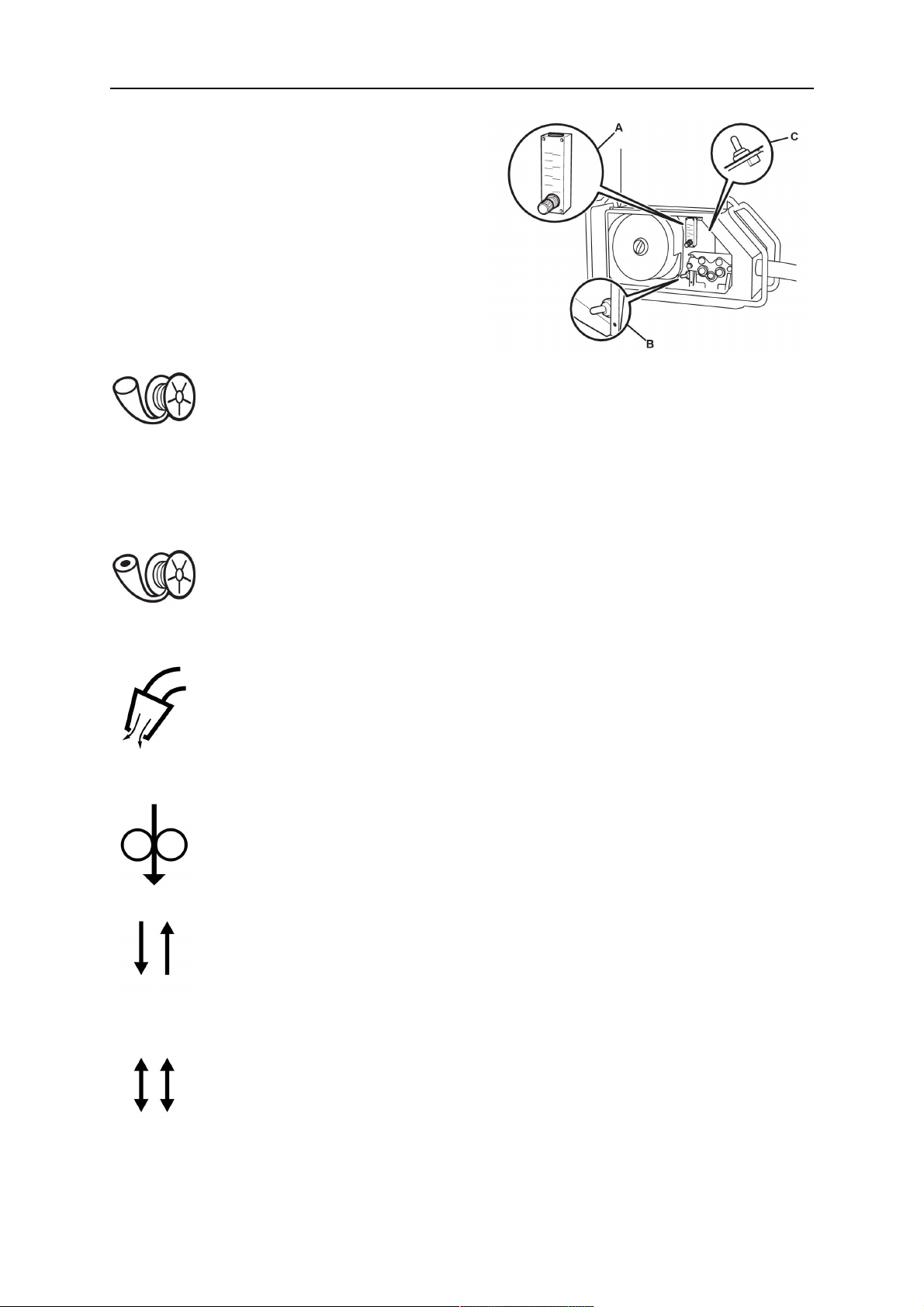

Управление на дебита на газа и твърда тел/тел със сърдечник

Отворете капака за достъп до управлението на дебита на газа и избор на твърда тел/тел със сърдечник.

A = измерване на дебита на газа

B = задаване на твърда тел или тел със

сърдечник

C = настройки за индикацията, in/min или

m/min

Избор на тел – твърда тел

Прекратяване чрез къси съединения (SCT) се избира при освобождаване на спусъка, за да се извърши приспособяване към заваряване с твърда тел.

SCT представлява метод за спиране на заваряването, при който се използват няколко малки къси съединения за намаляване на крайния кратер и окислението. Този метод осигурява също така предимството на добрите стартови характеристики при работа с твърда тел.

Избор на тел – тел със сърдечник

Постоянно време на продължаване на дъгата се избира при освобождаване на спусъка, за да се извърши приспособяване към заваряване с тел със сърдечник.

Продухване с газ

Продухването с газ се използва при измерване на газовия дебит или за отстраняване на въздух или влага от газовите маркучи преди началото на заваряването. Продухването с газ продължава, докато е натиснат бутонът, и се извършва без подаване на напрежение или заваръчна жица.

Бавно придвижване на жицата

Бавно придвижване на жицата се използва, когато е необходимо подаване на жица без да е приложено заваръчно напрежение. Жицата се подава, докато е натиснат бутонът.

2-ходов режим

В 2-тактов режим предварителният газов поток се стартира, когато се натисне спусковият превключвател на заваръчната горелка. След това започва процесът на заваряване. Отпускането на спусковия превключвател прекратява напълно заваряването и стартира последващ газов поток.

0463 387 201

4-ходов режим

При 4-тактовия режим предварителният газов поток се стартира, когато се натисне спусковият превключвател, а подаването на тел стартира, когато той бъде отпуснат. Процесът на заваряване продължава, докато превключвателят не бъде натиснат отново, а впоследствие с отпускане на превключвателя се прекратява подаването на заваръчна тел и се включва последващ газов поток.

- 15 -

5 ЕКСПЛОАТАЦИЯ

Напрежение

По-високото напрежение повишава дължината на дъгата и води до по-гореща, по-широка дъга.

Скорост на подаване на тел

Задава желаната скорост на подаване на заваръчната тел в инча за минута (in/min) или метри в минута (m/min).

5.3 Натиск на подаване на телта

Започнете с проверка дали заваръчната жица се движи свободно през водача. След това задайте налягането на притискателните ролки на устройството за подаване на жицата. Важно е налягането да не е твърде високо.

Фигура A Фигура B

За проверка на правилната зададена стойност за налягане на подаващите ролки можете да подавате жицата към някакъв изолиран обект, напр. парче дърво.

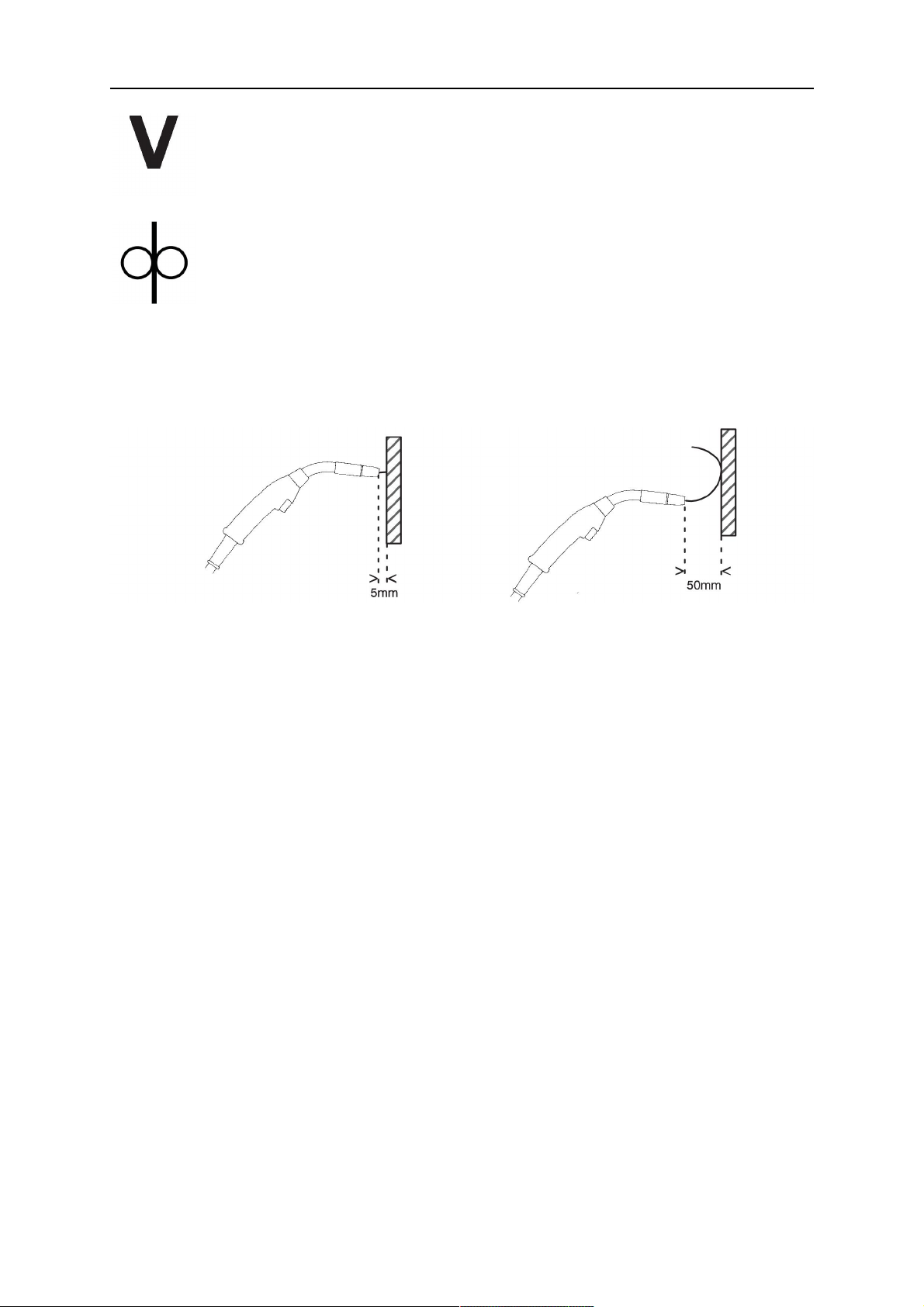

Когато държите заваръчния факел на прибл. 5 мм от парчето дърво (Фигура А), подаващите ролки трябва да приплъзнат.

Ако държите заваръчния факел на прибл. 50 мм от парчето дърво, жицата трябва да бъде подадена и огъната (Фигура B).

5.4 Смяна и поставяне на телта

1. Отворете страничния панел.

2. Изключете сензора за натиск, като го сгънете назад, притискателните ролки се плъзгат нагоре.

3. Изправете 10-20 cm от новата тел. Преди да я поставите в телоподаващия апарат, трябва да изпилите всички леяци и остри ръбове от края на телта.

4. Проверете дали телта влиза правилно в канала на подаващата ролка и в изходната дюза или водача на телта.

5. Закрепете сензора за натиск.

6. Затворете страничния панел.

0463 387 201

- 16 -

5 ЕКСПЛОАТАЦИЯ

5.5 Смяна на подаващите ролки

1. Отворете страничния панел.

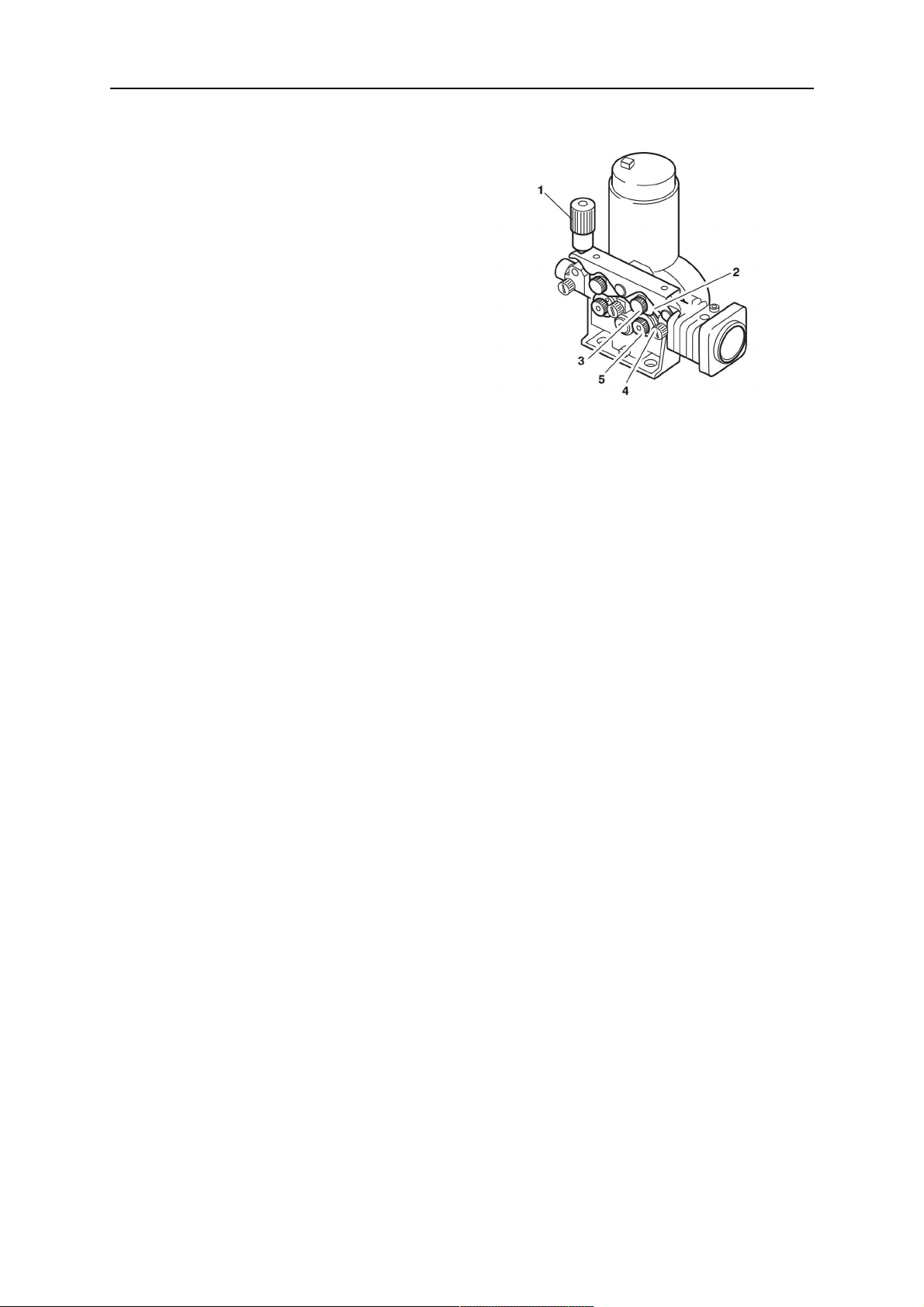

2. Изключете сензора за натиск (1), като го сгънете назад, притискателните ролки се плъзгат нагоре.

3. Изключете притискателните ролки (2), като завъртите оста (3) с 1/4 оборот по посока на часовниковата стрелка и я издърпате навън. Притискателните ролки се изключват.

4. Изключете подаващите ролки (4), като отвиете гайките (5) и издърпате ролките.

При поставяне повторете горните операции в обратен ред.

Избор на канал в подаващите ролки

Завъртете подаващата ролка така, че маркерът за оразмеряване на желания канал да бъде обърнат към вас.

0463 387 201

- 17 -

6 ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

ЗАБЕЛЕЖКА!

Редовното техническо обслужване е важно за безопасната и надеждна работа.

ВНИМАНИЕ!

Всички гаранционни ангажименти на доставчика престават да са приложими, ако клиентът предприеме опити за поправка на неизправности в продукта, по време на гаранционния период.

6.1 Проверка и почистване

Устройство за подаване на заваръчна тел

Редовно проверявайте дали подаващото устройство не е задръстено от замърсяване.

За осигуряване на безпроблемно подаване на заваръчната тел трябва да се извършва периодично почистване и подмяна на износените части на подаващото устройство. Имайте предвид, че ако е зададено твърде високо предварително обтягане, това може да доведе до необичайно износване на притискателната ролка, подаващата ролка и водача на телта.

Спирачна главина

Главината е настроена при доставката.

Регулирайте спирачната главина така, че при спиране на подаването заваръчната тел да е леко отпусната.

Заваръчна горелка

За безпроблемно заваряване износващите се части трябва да бъдат периодично почиствани и подменяни. Редовно продухвайте водача на телта и почиствайте контактния накрайник.

0463 387 201

- 18 -

7 ПОРЪЧКА НА РЕЗЕРВНИ ЧАСТИ

ВНИМАНИЕ!

Ремонтните и електрически поправки се извършват от оторизирани сервизни специалисти на ESAB. Използвайте само оригинални резервни и износващи се части ESAB.

Warrior™ YardFeed 200 и Warrior™ YardFeed 200w са проектирани и изпитани в съответствие с международните и европейските стандарти IEC/EN60974-5 и IEC/EN60974-10, канадския стандарт CAN/CSA-E60974-5 и американския стандартANSI/IEC 60974-5. При приключването на сервизни или ремонтни дейности лицето(ата), което(ито) ги извършва(т), носи(ят) отговорност за това продуктът да продължава да отговаря на изискванията на горепосочените стандарти.

Резервни части и консумативи можете да поръчвате чрез най-близкия търговски представител на ESAB, вижте задната корица на настоящия документ. При заявка, моля, посочете типа на продукта, серийния номер, обозначение и номер на резервната част в съответствие със списъка на резервните части. Това улеснява и гарантира правилна доставка.

0463 387 201

- 19 -

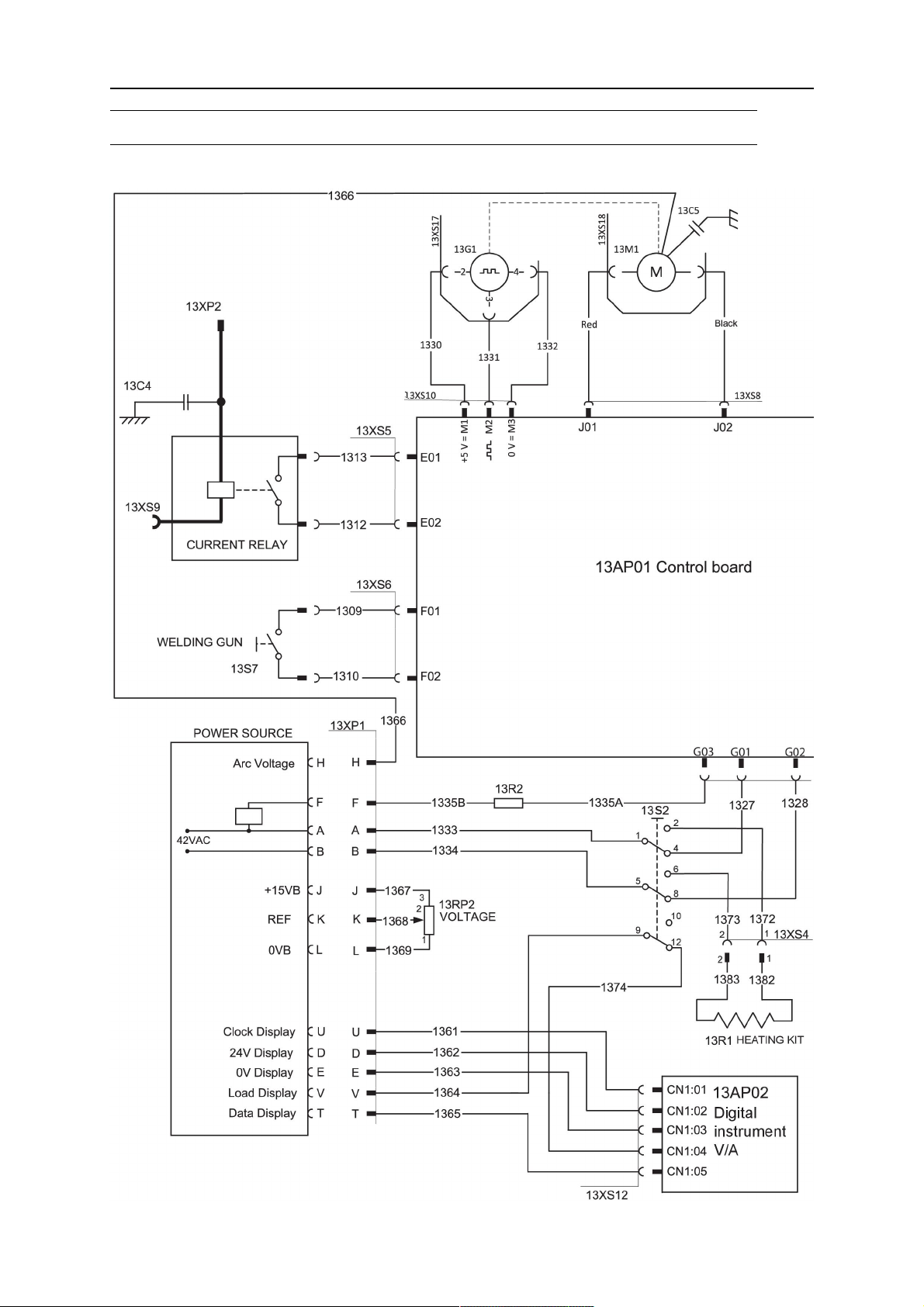

СХЕМА

Warrior™ Yard Feed 200

0463 387 201

- 20 -

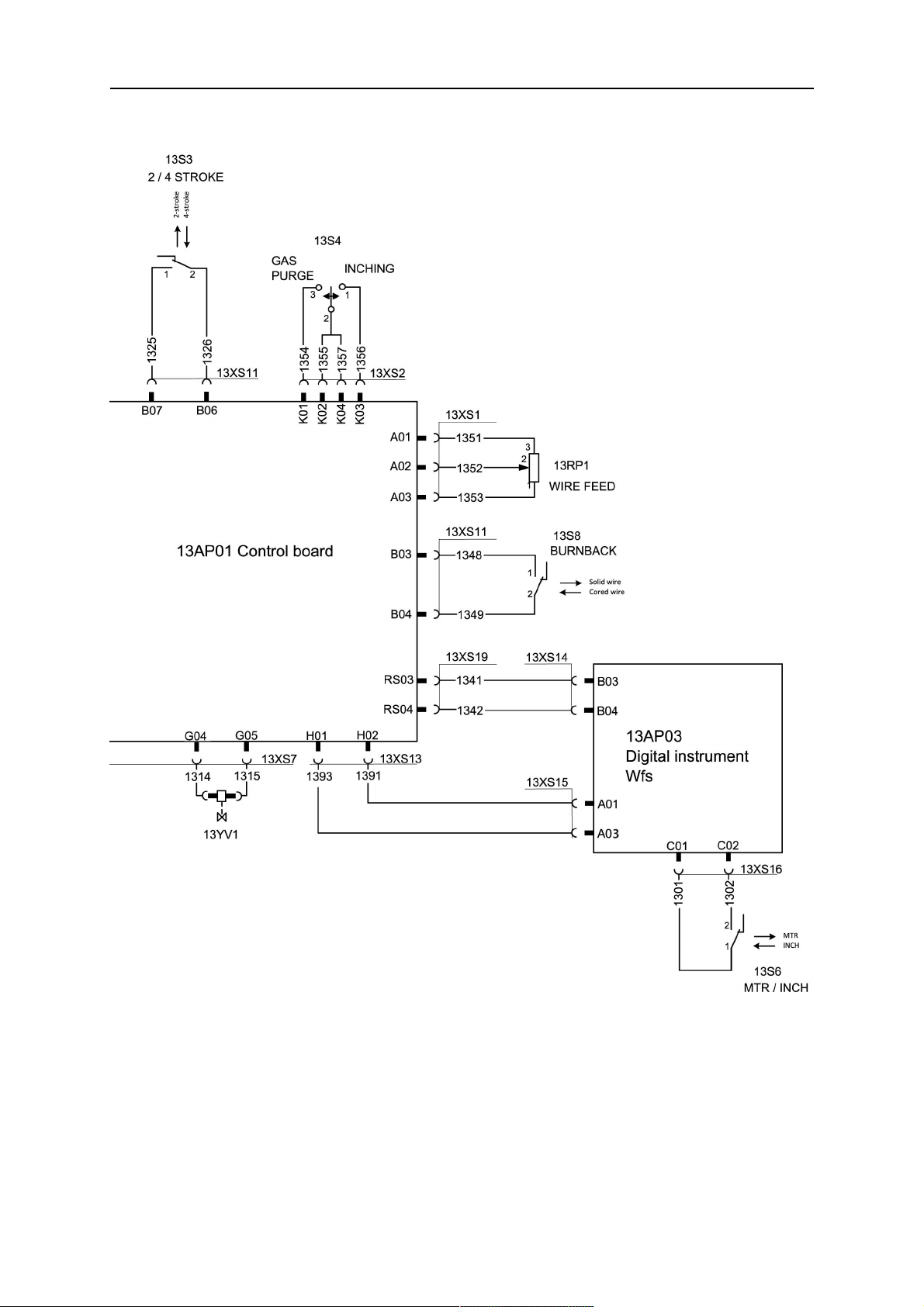

СХЕМА

0463 387 201

- 21 -

КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА

Ordering no. Denomination Type

0459 906 900 Warrior™ YardFeed 200

0459 906 901 Warrior™ YardFeed 200w with water cooling

0463 390 001 Spare parts list

Ръководства за експлоатация и списък с резервните части можете да намерите в Интернет на адрес: www.esab.com

0463 387 201

- 22 -

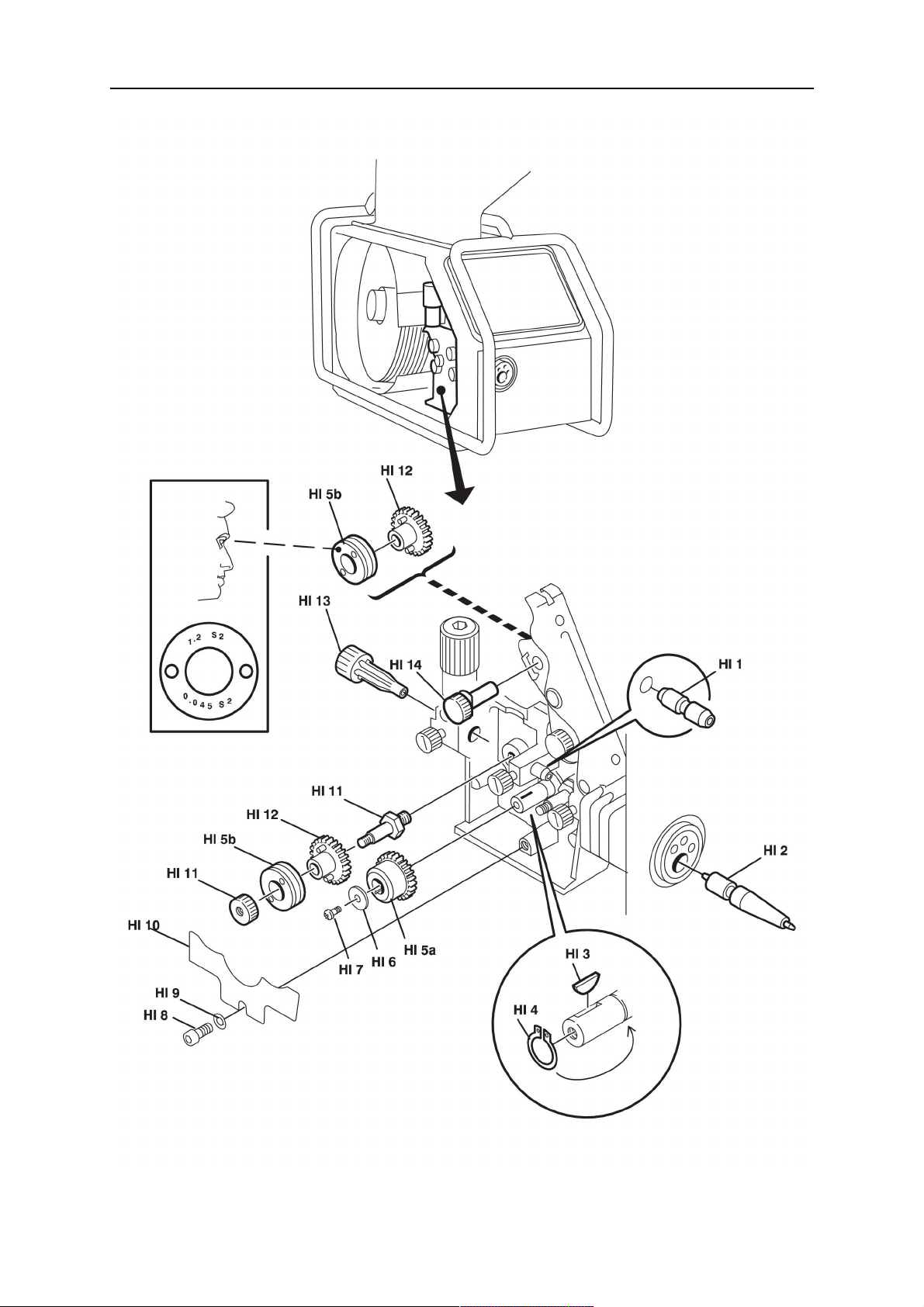

ИЗНОСВАЩИ СЕ ЧАСТИ

Item Ordering

Denomination Wire type Wire dimensions

number

HI 1 0455 072 002 Междинна дюза Fe, Ss и

стомана със

0456 615 001 Intermediate nozzle Al Ø 2.0 mm plastic for 0.8-1.6 mm

HI 2 0469 837 880 Изходна дюза Fe, Ss и

стомана със

0469 837 881 Outlet nozzle Al Ø 2.0 mm plastic for 0.8-1.6 mm

HI 3 0191 496 114 Key

HI 4 0215 701 007 Locking washer

HI 5a 0459 440 001 Motor gear euro,

drive gear

сърцевина Ø 2,0 mm за 0,6-1,6 mm

(0,079 in. стомана за ,023-1/16 in.)

(0.079 in. plastic for .030-1/16 in.)

сърцевина Ø 2,0 mm за 0,6-1,6 mm

(0.079 in. steel for .023-1/16 in.)

(0079 in. plastic for .030-1/16 in.)

0463 387 201

- 23 -

ИЗНОСВАЩИ СЕ ЧАСТИ

Item Ordering

number

Denomination Wire

type

HI 5b 0459 052 001 Feed/pressure rollers Fe, Ss

& cored

0459 052 002 Feed/pressure rollers Fe, Ss

& cored

0459 052 003 Feed/pressure rollers Fe, Ss

& cored

0459 052 013 Feed/pressure rollers Fe, Ss

& cored

0458 825 001 Feed/pressure rollers Cored Ø 0.9/1.0 & 1.2

0458 825 010 Feed/pressure rollers Cored Ø 1.2 & 1.2

0458 825 002 Feed/pressure rollers Cored Ø 1.2 & 1.4

0458 825 003 Feed/pressure rollers Cored Ø 1.6 (1/16) V-

Wire dimen-

sions mm (in.)

Ø 0.6 & 0.8

Groove

type

V 0.6 S2 &

(.023 & .030)

Ø 0.8 & 1.0

V 0.8 S2 &

(.030 & .040)

Ø 0.9/1.0 & 1.2

V 1.0 S2 &

(.035-.040 &

0.045)

Ø 1.4 & 1.6

V 1.4 S2 &

(.055 & 1/16)

V-

(.035-.040 &

knurled

0.045

V-

(0.045 &

knurled

0.045)

(0.045 & .055)V-knurled

knurled

Roller

markings

0.8 S2

1.0 S2

1.2 S2

1.6 S2

1.0 R2 &

1.2 R2

1.2 R2 &

1.2 R2

1.2 R2 &

1.4 R2

1.6 R2 &

2.0 R2

0458 824 001 Feed/pressure rollers Al Ø 0.8 & 0.9/1.0

(.030 &

U 0.8 A2 &

1.0 A2

.035-.040)

0458 824 002 Feed/pressure rollers Al Ø 1.0 & 1.2

(.040 & 0.045)

0458 824 003 Feed/pressure rollers Al Ø 1.2 & 1.6

(0.045 & 1/16)

U 1.0 A2 &

1.2 A2

U 1.2 A2 &

1.6 A2

Only use pressure and feed rollers marked A2 , R2 or S2 .

The rollers are marked with wire dimension in mm, some are also marked with inches.

0463 387 201

- 24 -

ИЗНОСВАЩИ СЕ ЧАСТИ

0463 387 201

- 25 -

ИЗНОСВАЩИ СЕ ЧАСТИ

Item Ordering number Denomination Notes

HI 6 Washer Ø 16/5×1

HI 7 Screw M4×12

HI 8 Screw M6×12

HI 9 Washer Ø 16/8.4×1.5

HI 10 0469 838 001 Cover

HI 11 0458 722 880 Axle and Nut

HI 12 0459 441 880 Gear adapter

HI 13 0455 049 001 Inlet nozzle Ø 3 mm for 0.6-1.6 mm (.118 in for .023-1/16 in.)

Fe, Ss, Al and cored wire)

0460 007 001 Входна дюза Long-life for Fe, Ss and cored wire

HI 14 0458 999 001 Shaft

Заваряване с алуминиева тел

За заваряване с алуминиева тел трябва да се използват подходящи ролки, дюзи и водачи за алуминиева тел. Препоръчва се използване на заваръчна горелка с дължина 3 метра за алуминиева тел, оборудвана с подходящи износващи се части.

0463 387 201

- 26 -

ИЗНОСВАЩИ СЕ ЧАСТИ

0463 387 201

- 27 -

ПРИНАДЛЕЖНОСТИ

0457 341 881 Strain relief for welding gun

Connection set air, 50 mm², 19/19 pole

0459 836 562

0459 836 563

0459 836 564

0459 836 565

0459 836 566

10 m

15 m

25 m

35 m

50 m

Connection set water, 50 mm², 19/19 pole

0459 836 572

0459 836 573

0459 836 574

0459 836 575

0459 836 576

10 m

15 m

25 m

35 m

50 m

0463 387 201

- 28 -

ПРИНАДЛЕЖНОСТИ

0463 387 201

- 29 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB Welding & Cutting GmbH Langenfeld Tel: +49 2173 3945-0 Fax: +49 2173 3945-218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. San Fernando de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB Europe GmbH Baar Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 0220 Fax: +1 905 670 4879

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 4411 Fax: +1 843 664 5748

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Warrior YardFeed 200, Warrior YardFeed 200w Instruction manual [bg]

Specifications and Main Features

Frequently Asked Questions

User Manual

СЪДЪРЖАНИЕ

1 БЕЗОПАСНОСТ

1.1 Значение на символите

1.2 Мерки за безопасност

2 ВЪВЕДЕНИЕ

3 ТЕХНИЧЕСКИ ДАННИ

4 МОНТАЖ

4.1 Инструкции за повдигане

5 ЕКСПЛОАТАЦИЯ

5.1 Съединения и устройства за управление

5.2 Функция

5.3 Натиск на подаване на телта

5.4 Смяна и поставяне на телта

5.5 Смяна на подаващите ролки

6 ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

6.1 Проверка и почистване

7 ПОРЪЧКА НА РЕЗЕРВНИ ЧАСТИ

СХЕМА

КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА

ИЗНОСВАЩИ СЕ ЧАСТИ

ПРИНАДЛЕЖНОСТИ
