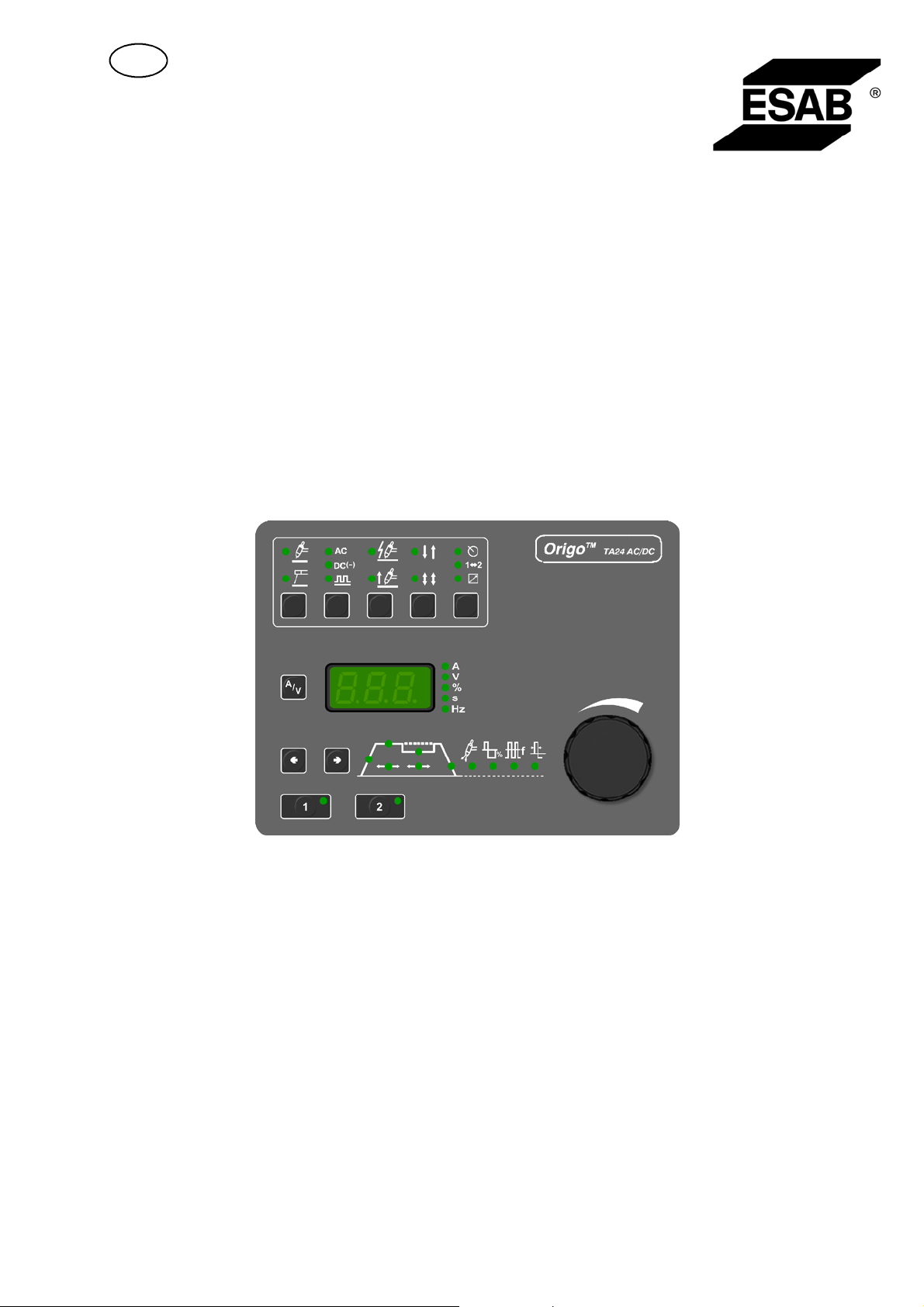

IT
TA24 AC/DC
Origot
Istruzioni per l’uso
0459 944 079 IT 060802
Valid from program version 1.01
1 INTRODUZIONE 3...................................................
1.1 Pannello di controllo 3.......................................................
2 SALDATURA TIG 4..................................................
2.1 Regolazioni 4...............................................................
2.2 Spiegazione di simboli e funzioni 5............................................
2.3 Funzioni TIG nascoste 9.....................................................
3 SALDATURA MMA 10.................................................
3.1 Regolazioni 10...............................................................
3.2 Spiegazione di simboli e funzioni 10............................................
3.3 Funzioni MMA nascoste 10....................................................
4 MEMORIA DEI DATI DI SALDATURA 11.................................
5 CODICI DI GUASTO 12................................................
5.1 Lista dei codici di guasto 12....................................................
5.2 Descrizione dei codici di guasto 12.............................................
6 ORDINAZIONE DEI PEZZI DI RICAMBIO 14.............................
NO.DICODICE 15.......................................................
Ci riserviamo il diritto di variare le specifiche senza preavviso.
TOCi
-- 2 --
IT
1 INTRODUZIONE
Il manuale descrive come utilizzare il pannello di controllo TA24 AC/DC.
Per informazioni generali sul funzionamento, vedere le istruzioni del generatore.
Quando alimentata elettricamente, l’unità esegue un’autodiagnosi
dei LED e del display e viene visualizzata la versione del
programma. In questo esempio la versione del programma è
0,18A.
1.1 Pannello di controllo
Manopola di impostazione dati (corrente, tensione, percentuale, secondi o
frequenza)
Display
Scelta del metodo di saldatura T IG o MMA
Scelta del metodo di saldatura TIG con corrente alternata , saldatura TIG /
MMA con corrente continua
Scelta dell’avvio HF o LiftArct
Scelta di 2 tempi o 4 tempi
Regolazione dal pannello , cambio programma mediante il grilletto della
o saldatura TIG con corrente pulsata
torcia di saldatura o collegando un telecomando
bi14d1ia
-- 3 --
IT
Scelta dell’indicazione sul display della corrente (A) o della tensione (V) durante
la saldatura
Indicazione di quale parametro è visualizzato sul display (corrente, tensione,
percentuale, secondi o frequenza)
Scelta del parametro di regolazione
Indicazione del parametro selezionato, vedere pagina 5
Tasti per la memoria dei dati di saldatura. Vedere a pagina 11
2 SALDATURA TIG
2.1 Regolazioni
TIG senza impulsi AC/DC e TIG con impulsi DC
Funzione Intervallo di regolazione In passi da: Valore di default
HF / LiftArct
2/4--tempi
Tempo di preflussaggio del
1)
gas
Tempo di aumento
progressivo della corrente
Tempo di riduzione
progressiva della corrente
Tempo di postflussaggio
del gas
Corrente 4 --300 A 1A 60 A
Pannello attivo OFF oppure ON -- ON
Modifica dei valori di
attivazione
Telecomando OFF oppure ON -- OFF
2)
2)
HF o LiftArct -- LiftArct
2o4tempi -- 2 tempi
0--5 s 0,1 s 0,5 s
0--10 s 0,1 s 0,0 s
0--10 s 0,1 s 1,0 s
0--25 s 0,1 s 2,0 s
OFF oppure ON -- OFF
TIG con AC
Funzione Intervallo di regolazione In passi da: Valore di default
Impostazione del
bilanciamento
Impostazione della
frequenza
Preriscaldamento
dell’elettrodo
*) In base all’impostazione della frequenza.
50 -- 98 %* 1% 50 %
10 -- 152 Hz Hz in passi da 0,2ms65 Hz
1 -- 100 1 --
TIG con impulsi DC
Funzione Intervallo di regolazione In passi da: Valore di default
Corrente pulsata 4 --300 A 1A 60 A
Durata degli impulsi
Micro impulso
bi14d1ia
1)
0,01--2,5 s
0,001--0,250 s
-- 4 --
0,01
0,001
1,0 s
IT
Funzione Valore di defaultIn passi da:Intervallo di regolazione
Corrente di sfondo 4 --300 A 1A 20 A
Durata dello sfondo
Micro impulso
1)
Queste funzioni sono funzioni TIG nascoste, vedere il punto 2.3.
2)
Queste funzioni non possono essere modificate durante la saldatura.
1)
2.2 Spiegazione di simboli e funzioni
Saldatura TIG
La saldatura TIG avviene fondendo il metallo del pezzo da lavorare; a tale scopo essa
utilizza un arco scoccato da un elettrodo di tungsteno infusibile. Il bagno di saldatura e
l’elettrodo sono protetti da un gas protettivo.
Corrente alternata
I vantaggi della corrente alternata sono un minor rischio di soffio magnetico e una
buona capacità di dispersione dell’ossido quando si salda alluminio.
0,01--2,5 s
0,001--0,250 s
0,01 s
0,001
1,0 s
Corrente continua
Una corrente superiore produce un bagno di fusione più ampio, con un miglior grado
di penetrazione nel pezzo da lavorare.
Corrente pulsata
Per un migliore controllo del bagno di saldatura e del processo di solidificazione, si
utilizza una corrente pulsata. La frequenza degli impulsi è impostata su un valore
sufficientemente basso da consentire al bagno di saldatura di solidificarsi almeno in
parte fra un impulso e l’altro. Per impostare gli impulsi sono necessari quattro
parametri, vale a dire la corrente pulsata, la durata degli impulsi, la corrente di
sfondo e la durata dello sfondo.
Impostazione parametri
1. Aumento progressivo della corrente
2. Corrente di saldatura
3. Durata degli impulsi
4. Corrente di sfondo
5. Durata dello sfondo
6. Riduzione progressiva della corrente
7. Tempo di postflussaggio del gas
8. Bilanciamento
9. Frequenza
10. Preriscaldamento dell’elettrodo
Aumento progressivo della corrente
Con questa funzione, una volta innescato l’arco TIG la corrente aumenta lentamente
fino al valore impostato. In tal modo si produce un riscaldamento graduale
dell’elettrodo, consentendo all’operatore di posizionarlo correttamente prima di
raggiungere il valore pieno della corrente di saldatura.
bi14d1ia
-- 5 --
