PT
A25
STA/STB
Manual de instruções
Valid for serial no. 751-xxx-xxxx, 838-xxx-xxxx0443 922 101 PT 100325
DECLARATION OF CONFORMITY
according to the Machinery Directive 2006/42/EC, according to the EMC Directive 2004/108/EC
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
enligt Maskindirektivet 2006/42/EG, enligt EMC−Direktivet 2004/108/EG
Type of equipment Materialslag
Welding station used as carrier of welding heads
Brand name or trade mark Fabrikatnamn eller varumärke
ESAB
Type designation etc. Typbeteckning etc.
STA / STB from Serial number 751 xxx xxxx (2007 week 51)
STA / STB are members of the ESAB product family A25
Manufacturer or his authorised representative established within the EEA
Name, address, telephone No, telefax No: Tillverkarens namn, adress, telefon, telefax:
ESAB AB, Welding Equipment
Esabvägen, SE−695 81 LAXÅ, Sweden
Phone: +46 584 81 000, Fax: +46 584 411 924
The following harmonised standard in force within the EEA has been used in the design:
Följande harmoniserande standarder har använts i konstruktionen:
EN 60204−1, Safety of machinery – Electrical equipment of machines – Party 1: General requirements
EN 12100−2, Safety of machinery – Part 2: Technical principles
EN 60974−10 Arc welding equipment – Part 10: Electromagnetic compatibility (EMC) requirements
Additional information: Restrictive use; Class A equipment, intended for use in locations other than residential
By signing this document, the undersigned declares as manufacturer, or the manufacturer’s authorised
representative established within the EEA, that the equipment in question complies with the safety requirements
stated above.
Genom att underteckna detta dokument försäkrar undertecknad såsom tillverkare, eller tillverkarens representant inom
EES, att angiven materiel uppfyller säkerhetskraven angivna ovan.
Date / Datum
Laxå 2010−03−25
Signature / Underskrift Position / Befattning
Global Director
Equipment and Automation
Kent Eimbrodt
Clarification
- 2 -
1 SEGURANÇA 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 INTRODUÇÃO 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 Equipamento 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1.1 Estações de soldadura A25 STA 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1.2 Autómato de soldadura de tubos A25 STA 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1.3 Autómato de soldadura de tubos A25 STB 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1.4 Dados técnicos 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 INSTALAÇÃO 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1 Conexão de estação de soldadura A25STA ao fonte de corrente de soldadura 10. . . . .
4 FUNCIONAMENTO 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Regulação 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 MANUTENÇÃO 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Manutenção e serviço 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 ENCOMENDA DE PEÇAS SOBRESSALENTES 12. . . . . . . . . . . . . . . . . . . . . . .
ESQUEMA 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
NÚMEROS DE REFERÊNCIA 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PEÇAS EXPOSTAS A DESGASTE 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ACESSÓRIOS 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Reservamo-nos o direito de alterar as especificações sem aviso prévio.
TOCp
- 3 -
1 SEGURANÇA
São os utilizadores de equipamento de soldadura ESAB a quem em última análise cabe a res
ponsabilidade de assegurar que qualquer pessoa que trabalhe no equipamento ou próximo do
mesmo observe todas as medidas de precaução de segurança pertinentes. As medidas de pre
caução de segurança devem satisfazer os requisitos que se aplicam a este tipo de equipamento
de soldadura. Além dos regulamentos normais aplicáveis ao local de trabalho, devem observarse as seguintes recomendações.
Todo o trabalho deve ser executado por pessoal especializado, bem familiarizado com o funcio
namento do equipamento de soldadura. O funcionamento incorrecto do equipamento pode resul
tar em situações perigosas que podem dar origem a ferimentos no operador e danos no equipa
mento.
1. Qualquer pessoa que utilize o equipamento de soldadura deve estar familiarizado com:
S a operação do mesmo
S o local das paragens de emergência
S o seu funcionamento
S as medidas de precaução de segurança pertinentes
S o processo de soldadura
2. O operador deve certificar-se de que:
S nenhuma pessoa não autorizada se encontra dentro da área de funcionamento do equi
pamento quando este é posto a trabalhar.
S ninguém está desprotegido quando se forma o arco
3. O local de trabalho tem de:
S ser adequado à finalidade em questão
S não estar sujeito a correntes de ar
4. Equipamento de segurança pessoal
S Use sempre o equipamento de segurança pessoal recomendado como, por exemplo,
óculos de segurança, vestuário à prova de chama, luvas de segurança. Nota! Não use
luvas de segurança quando substituir fio.
S Não use artigos soltos como, por exemplo, lenços ou cachecóis, pulseiras, anéis, etc.,
que poderiam ficar presos ou provocar queimaduras.
5. Medidas gerais de precaução
S Certifique-se de que o cabo de retorno está bem ligado.
S O trabalho em equipamento de alta tensão só será executado por um electricista qua
lificado.
S O equipamento de extinção de incêndios apropriado tem de estar claramente identificado
e em local próximo.
S A lubrificação e a manutenção não podem ser executadas no equipamento durante o
seu funcionamento.
dta2d1pa
- 4 -
AVISO
A soldadura por arco eléctrico e o corte podem ser perigosos para si e para as outras pessoas.
Tenha todo o cuidado quando soldar. Peça as práticas de segurança do seu empregador que se
devem basear nos dados de perigo fornecidos pelos fabricantes.
CHOQUE ELÉCTRICO - Pode matar
S Instale e ligue à terra a unidade de soldadura de acordo com as normas aplicáveis.
S Não toque em peças eléctricas ou em eléctrodos com carga com a pele desprotegida, com luvas
molhadas ou roupas molhadas.
S Isole-se a si próprio, e à peça de trabalho, da terra.
S Certifique-se de que a sua posição de trabalho é segura.
FUMOS E GASES - Podem ser perigosos para a saúde
S Mantenha a cabeça afastada dos fumos.
S Utilize ventilação e extracção no arco, ou ambos, para manter os fumos e os gases longe da sua
zona de respiração e da área em geral.
RAIOS DO ARCO - Podem ferir os olhos e queimar a pele
S Proteja os olhos e o corpo. Utilize as protecções para soldadura e lentes de filtro correctas e use
vestuário de protecção.
S Proteja as pessoas em volta através de protecções ou cortinas adequadas.
PERIGO DE INCÊNDIO
S As faíscas (fagulhas) podem provocar incêndios. Por isso, certifique-se de que não existem mate
riais inflamáveis por perto.
RUÍDO - O ruído excessivo pode provocar danos na audição
S Proteja os ouvidos. Utilize protectores auriculares ou outro tipo de protecção auricular.
S Previna as outras pessoas contra o risco.
AVARIAS - Peça a assistência de um perito caso surja uma avaria.
Leia e compreenda o manual de instruções antes de instalar ou utilizar a unidade.
PROTEJA-SE A SI E AOS OUTROS!
CUIDADO!
Leia e compreenda o manual de instruções
antes de instalar ou utilizar a unidade.
CUIDADO!
Este produto foi concebido exclusivamente para soldadura por arco eléctrico.
CUIDADO!
O equipamento de Class A não se destina a ser utilizado em zonas
residenciais onde a alimentação eléctrica seja fornecida pela rede
pública de baixa tensão. Poderá haver dificuldades em garantir a
compatibilidade electromagnética de equipamento de Class A nessas
zonas devido a perturbações conduzidas bem como a perturbações
radiadas.
A ESAB pode fornecer-lhe toda a protecção e acessórios de soldadura
necessários.
dta2d1pa
- 5 -
Não elimine equipamento eléctrico juntamente com o lixo normal!
De acordo com a Directiva Europeia 2002/96/CE relativa a resíduos de
equipamentos eléctricos e electrónicos e respectiva implementação de acordo com
a lei nacional, o equipamento eléctrico que atingiu o fim da sua vida útil deve ser
recolhido separadamente e entregue em instalações de reciclagem ambientalmente
compatíveis. Na qualidade de proprietário do equipamento, deve obter informações
sobre sistemas de recolha aprovados junto do seu representante local.
Ao aplicar esta Directiva Europeia estará a melhorar o ambiente e a saúde humana!
2 INTRODUÇÃO
A25 é um sistema de componentes em módulos, para soldadura TIG mecanizada.
Os componentes podem ser montados para constituirem soluções características
para cada cliente e consistem do autómato de soldadura de tubos de tipo STA/STB
e da estação de soldadura STA.
As aplicações típicas para o A25 são:
S Autómatos de soldadura tubular
S Guindastes de soldadura
S Mesas de soldadura angulada
S Mesas de soldadura redonda
S Dispositivos de sujeição para soldadura longitudinal
S Aplicações adaptadas ao cliente
Estações de soldadura A25 STA
A estação de soldadura A25STA destina-se a soldaduras longitudinais e de juntas
de tubos ou outras peças de trabalho. Ela está equipada com uma mesa giratória
motorizada para poder girar a peça de trabalho.

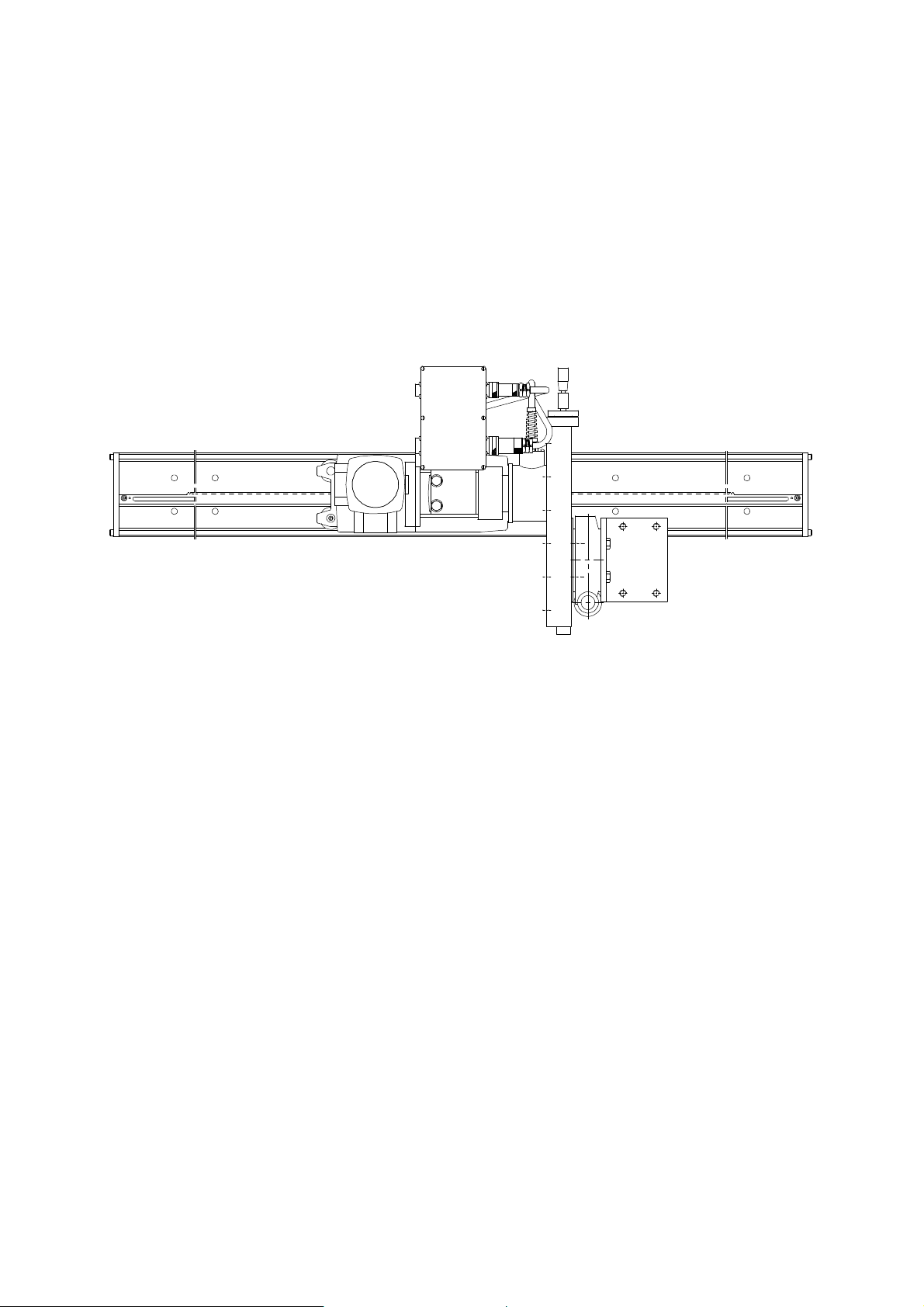

Autómato de soldadura de tubos A25 STA / A25 STB
A25 STA/ A25 STB são autómatos de soldadura de tubos destinados a soldadura
longitudinal e de juntas de tubos. Eles devem ser usados em conjunto com um por
tador, tal como um guindaste de soldadura ou uma carreta móvel sobre uma viga.
2.1 Equipamento
2.1.1 Estações de soldadura A25 STA
A estação de soldadura A25STA está equipada com uma carreta
motorizada AVC e uma carreta pendular motorizada, bem como um motor
VEC para accionamento circular da peça de trabalho. Ela pode ser
equipada com peças adiconais para
soldadura “narrowgap“. A estação de
soldadura está adaptada para ser
conectada à fonte de corrente de
soldadura programável.
1. Motor VEC com engrenagem
2. Autómato de soldadura de tubos
A25STA com maçaricos mecânicos BTE 250M
Autómato de soldadura de tubos A25STA com maçaricos
mecânicos BTE 500M
3. Tripé
dta2d1pa
- 6 -
