ESAB STA, STB A25 STA, A25 STB Instruction manual [fi]

FI

A25

STA/STB

Käyttöohjeet

Valid for serial no. 751-xxx-xxxx, 838-xxx-xxxx0443 922 101 FI 100325

DECLARATION OF CONFORMITY

according to the Machinery Directive 2006/42/EC, according to the EMC Directive 2004/108/EC

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

enligt Maskindirektivet 2006/42/EG, enligt EMC−Direktivet 2004/108/EG

Type of equipment Materialslag
Welding station used as carrier of welding heads

Brand name or trade mark Fabrikatnamn eller varumärke
ESAB

Type designation etc. Typbeteckning etc.
STA / STB from Serial number 751 xxx xxxx (2007 week 51)
STA / STB are members of the ESAB product family A25

Manufacturer or his authorised representative established within the EEA
Name, address, telephone No, telefax No: Tillverkarens namn, adress, telefon, telefax:

ESAB AB, Welding Equipment
Esabvägen, SE−695 81 LAXÅ, Sweden
Phone: [phone], Fax: [phone]

The following harmonised standard in force within the EEA has been used in the design:

Följande harmoniserande standarder har använts i konstruktionen:
EN 60204−1, Safety of machinery – Electrical equipment of machines – Party 1: General requirements

EN 12100−2, Safety of machinery – Part 2: Technical principles
EN 60974−10 Arc welding equipment – Part 10: Electromagnetic compatibility (EMC) requirements

Additional information: Restrictive use; Class A equipment, intended for use in locations other than residential

By signing this document, the undersigned declares as manufacturer, or the manufacturer’s authorised
representative established within the EEA, that the equipment in question complies with the safety requirements
stated above.

Genom att underteckna detta dokument försäkrar undertecknad såsom tillverkare, eller tillverkarens representant inom
EES, att angiven materiel uppfyller säkerhetskraven angivna ovan.

Date / Datum
Laxå 2010−03−25

Signature / Underskrift Position / Befattning
Global Director
Equipment and Automation
Kent Eimbrodt
Clarification

- 2 -

1 TURVALLISUUS 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 JOHDANTO 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1 Varusteet 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1.1 Hitsausasema A25 STA 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1.2 Putkihitsausautomaatti A25 STA 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1.3 Putkihitsausautomaatti A25 STB 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1.4 Pääkomponentit - Putkihitsausautomaatti A25 STB 8. . . . . . . . . . . . . . . . . . . . . . . .

2.1.5 Tekniset tiedot 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 ASENNUS 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.1 Hitsausaseman A25 STA kytkeminen hitsausvirtalähde 10. . . . . . . . . . . . . . . . . . . . . . . . .

4 KÄYTTÖ 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.1 Asetukset 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 HUOLTO 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 Huolto ja kunnossapito 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 VARAOSIEN TILAAMINEN 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

JOHDOTUSKAAVIO 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TILAUSNUMERO 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

KULUTUSOSAT 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LISÄVARUSTEET 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Oikeudet muutoksiin pidätetään.

TOCx

- 3 -

1 TURVALLISUUS

ESAB-hitsauslaitteiston käyttäjä vastaa viime kädessä itse niistä varotoimenpiteistä, jotka
koskevat järjestelmää käyttävää tai sen lähellä oleskelevaa henkilökuntaa. Turvallisuustoi
menpiteiden on täytettävä tämäntyyppiselle hitsauslaitteistolle asetettavat vaatimukset. Tätä
suositusta voidaan pitää lisäyksenä työpaikan yleisiin sääntöihin.

Hitsauslaitteistoa saavat käyttää vain sen toimintaan hyvin perehtyneet koulutetut henkilöt ja
käytössä on noudatettava annettuja ohjeita. Virheellinen käyttö voi aiheuttaa epänormaalin
tilanteen, jossa niin käyttäjä kuin laitteistokin voivat vahingoittua.

1. Kaikkien hitsauslaitteistoa käyttävien on oltava hyvin perillä:

S laitteen käytöstä
S hätäpysäytyskatkaisimen sijainnista
S laitteen toiminnasta
S voimassa olevista turvamääräyksistä
S hitsauksesta

2. Käyttäjän on ennen käynnistämistä huolehdittava:

S ettei hitsauslaitteiston työalueella ole asiaankuulumattomia.
S ettei yksikään henkilö ole suojaamattomana, kun valokaari sytytetään

3. Työpaikan on:

S oltava tarkoitukseen sopiva
S oltava vedoton

4. Henkilökohtainen suojavarustus
S Käytä aina määrättyjä henkilökohtaisia suojavarusteita, kuten suojalaseja, tulenkestäviä

vaatteita ja suojakäsineitä. Huom! Älä käytä suojakäsineitä lankaa vaihtaessasi.

S Älä käytä löysiä vaatteita tai vöitä, rannekkeita, sormuksia ym., jotka saattavat

takertua tai aiheuttaa palovammoja.

5. Muuta

S Tarkasta, että vaaditut maadoituskaapelit on liitetty kunnolla.
S Sähkölaitteen saa huoltaa ja korjata vain valtuutettu sähköasentaja.
S Tarvittavien palonsammutusvarusteiden on oltava hyvin saatavilla selvästi merkityssä pai

kassa.

S Hitsauslaitteistoa ei saa voidella eikä huoltaa käytön aikana.

dta2d1xa

- 4 -

VAROITUS

Hitsaus ja leikkaus voivat olla vaarallisia sekä itsellesi että muille. Ole varovainen hitsatessasi.
Noudata työnantajasi turvaohjeita, joiden tulee perustua laitteen valmistajan varoitustekstiin.

SÄHKÖISKU - Voi surmata

S Asenna ja maadoita hitsauslaitteet voimassaolevien määräysten mukaisesti.
S Älä koske jännitteellisiin tai elektrodeihin paljain käsin tai märin suojavarustein.
S Eristä itsesi maasta ja työkappaleesta.
S Varmista turvallinen työskentelyasneto.

SAVU JA KAASU - Voi vaarantaa terveytesi

S Pidä kasvosi poissa hitsaussavusta.
S Poista hitsaussavu ja -kaasut työpisteestä ja ympäristöstä tuuletuksella, kohdeimurilla tai molem

milla.

VALOKAARI - Voi vahingoittaa silmiä ja polttaa ihon

S Suojaa silmät ja keho. Käytä hitsauskypärää, jossa on silmiä säteilyltä suojaava suodatin, sekä

suojavaatteita.

S Suojaa lähettyvillä olevat sopivin suojaverhoin.

TULIPALON VAARA

S Kipinät roiskeet voivat aiheuttaa tulipalon. Huolehdi, ettei syttyviä materiaaleja ole hitsauspaikan

lähettyvillä.

MELU - Liiallinen melu voi vahingoittaa kuuloa

S Suojaa kuulosi. Käytä kuulonsuojaimia tai muita kuulon suojaamiseen tarkoitettuja varusteita.
S Varoita sivullisia mahdollisista vaaroista.

VIAN SATTUESSA - Ota yhteys asentajaan.

Lue ja ymmärrä käyttöohjett ennen asennusta ja käyttöä.

Huolehdi omasta ja muiden turvallisuudesta!

HUOMAA!

Lue ja ymmärrä käyttöohjeet ennen asennusta ja
käyttöä.

HUOMAA!

Tämä tuote on tarkoitettu ainoastaan kaarihitsaukseen.

HUOMAA!

Class A-laitetta ei ole tarkoitettu käytettäväksi asunnoissa, joiden
virransyöttö tapahtuu yleisestä pinejänniteverkosta. ”Class A”-laitteen
sähkömagneettista yhteensopivuutta voi olla vaikea varmistaa
sellaisissa asunnoissa sekä johtojen että ilman kautta kulkeutuvien
häiriöiden takia.

Sähkölaitteita ei saa hävittää talousjätteen mukana!

Sähkö- ja elektroniikkalaitteiden jätteenkäsittelyä koskevan direktiivin 2002/96/EY ja
sen kansallisten sovellusten mukaan sähkö- ja elektroniikkaromu pitää kerätä
erikseen ja toimittaa ympäristöystävälliseen kierrätyslaitokseen. Paikallinen
edustajamme antaa lisätietoa hyväksytyistä keräysjärjestelmistä.

Noudattamalla tätä direktiiviä suojelet ympäristöä!

ESAB:lta on saatavana tarvittavat hitsaussuojat ja muut tarvikkeet.

dta2d1xa

- 5 -

2 JOHDANTO

A25 on moduulirakenteinen komponenttijärjestelmä mekaaniseen TIG-hitsaukseen.

Komponentit voidaan koota asiakaskohtaiseksi kokoonpanoksi, ja ne sisältyvät STA /
STB- tyyppiseen putkihitsausautomaattiin ja hitsausasemaan STA.

A25:lle tyypillisiä käyttösovelluksia ovat:

S Putkihitsausautomaatit
S Hitsausnosturit
S Kiertohitsauspenkit
S Pyöröhitsipöydät
S Pitkittäishitsauskiinnittimet
S Asiakaskohtaiset sovellukset

Hitsausasema A25 STA

Hitsausasema A25 STA on tarkoitettu putkien tai muiden työkappaleiden pitkittäis- ja
liitoshitsaukseen.
Se on varustettu työkappaleen kääntämisen mahdollistavalla moottoroidulla kääntö
pöydällä.

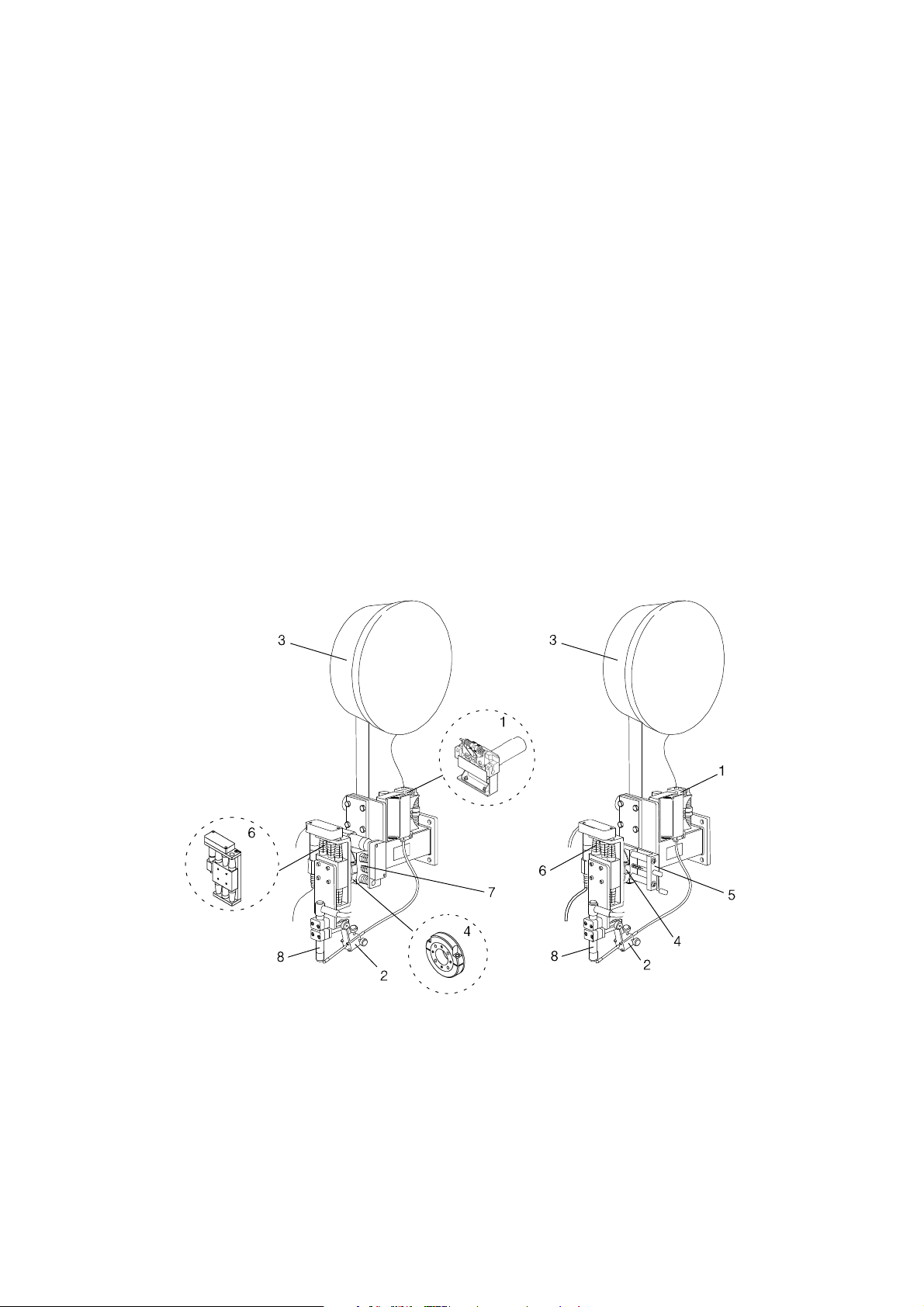

Putkihitsausautomaatti A25 STA / A25 STB

A25 STA/ A25 STB-laitteet ovat putkien pitkittäis- ja liitoshitsaukseen tarkoitettuja
putkihitsausautomaatteja. Niitä on tarkoitus käyttää yhdessä hitsausnosturityyppisen
tai palkeilla kulkevan vaunun kanssa.

2.1 Varusteet

2.1.1 Hitsausasema A25 STA

Hitsausasema A25 STA on varustettu moottorikäyttöisellä AVC-luistilla ja
moottorikäyttöisellä sivuttaisliikeluistilla ja työkappaleen kääntämiseen tarkoitetulla
VEC- moottorilla.
Se voidaan varustaa kapearailohitsauksessa tarvittavalla lisälaitteella. Hitsausasema
on sovitettu liitäntävalmiiksi ohjelmoitavaa hitsausvirtalähdettä varten.

1. Vaihteella varustettu VEC-moottori

2. Putkihitsausautomaatti A25 STA, konepoltin BTE 250M,
Putkihitsausautomaatti A25 STA, konepoltin BTE 500M

3. Jalusta

dta2d1xa
