ESAB SDF-250 Instruction manual [pl]

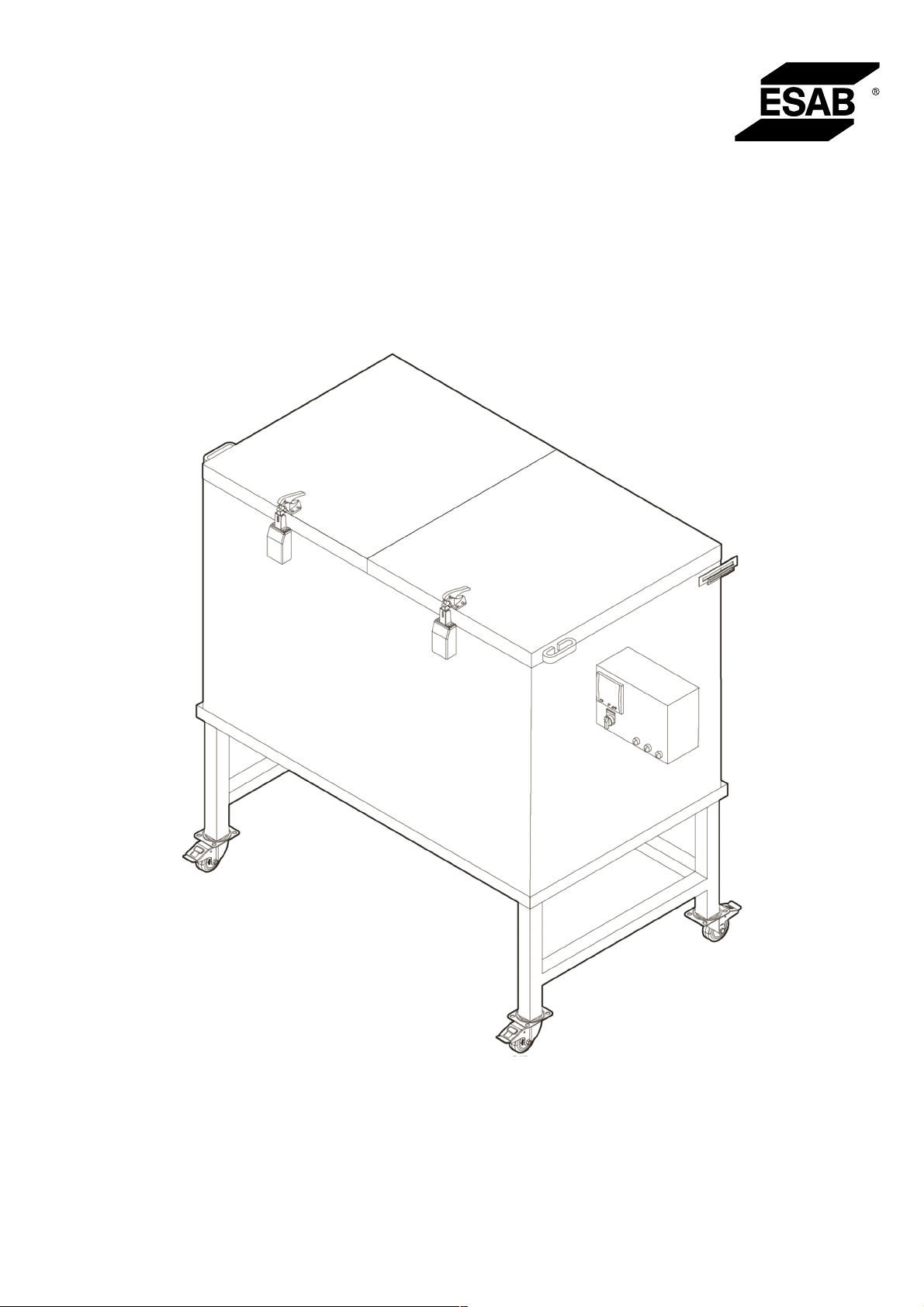

SDF-250

Instrukcją obsługi

0448 020 001  PL  20230315

SPIS TREŚCI

1 BEZPIECZEŃSTWO

1.1 Znaczenie symboli

...................................................................................................................

......................................................................................................

1.2 Zalecenia dotyczące bezpieczeństwa

2 WPROWADZENIE

......................................................................................................................

2.1 Użytkowanie i przeznaczenie suszarki
3 DANE TECHNICZNE
4 INSTALACJA

..............................................................................................................................

4.1 Procesy
NUMERY ZAMÓWIENIOWE

..................................................................................................................

........................................................................................................................

.................................................................................................................

SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH
ZAMAWIANIE CZĘŚCI ZAMIENNYCH

.................................................................................................

.......................................................................

......................................................................

.........................................................................................

4
4
4

4
4

5
5
5

6
7
8

0448 020 001

- 3 -

© ESAB AB 2023

1  BEZPIECZEŃSTWO

1 BEZPIECZEŃSTWO

1.1 Znaczenie symboli

Użyte w dalszej części niniejszej instrukcji oznaczają: Uwaga! Należy mieć się na baczności!

NIEBEZPIECZEŃSTWO!
Oznacza bezpośrednie zagrożenia, które, jeśli nie uda się ich uniknąć, będą
skutkować odniesieniem bezpośrednich, poważnych obrażeń ciała lub śmiercią.

OSTRZEŻENIE!
Oznacza potencjalne zagrożenia, które mogą skutkować odniesieniem obrażeń ciała
lub śmiercią.

PRZESTROGA!
Oznacza zagrożenia, które mogą skutkować odniesieniem niewielkich obrażeń ciała.

OSTRZEŻENIE!

Przed użyciem należy przeczytać ze zrozumieniem instrukcję
obsługi, wszystkie oznaczenia, przepisy BHP oraz karty
charakterystyki (SDS).

1.2 Zalecenia dotyczące bezpieczeństwa

PORAŻENIE PRĄDEM ELEKTRYCZNYM — może skutkować śmiercią

• Nie dotykać elementów pod napięciem ani elektrod odsłoniętą skórą, w
mokrych rękawicach lub w mokrej odzieży.

• Odizolować się od obrabianego przedmiotu i ziemi.

• Upewnić się, że stanowisko pracy jest bezpieczne.

ZAGROŻENIE POŻAREM

• Nie należy korzystać z urządzenia, jeśli przewód zasilający jest
uszkodzony lub występują nietypowe zmiany temperatury (niezalecane w
instrukcji obsługi/arkuszu specyfikacji) suszarki, ponieważ może to
spowodować pożar.

• Upewnić się, że w pobliżu nie ma materiałów łatwopalnych.

GORĄCA POWIERZCHNIA — części mogą spowodować poparzenia

• Nie dotykać części gołymi rękami.

• Przed przystąpieniem do pracy lub obsługi urządzenia należy odczekać,
aż urządzenie ostygnie.

• Do obsługi gorących części należy używać odpowiednich narzędzi i/lub
izolowanych rękawic spawalniczych, aby zapobiec oparzeniom.

2 WPROWADZENIE

2.1 Użytkowanie i przeznaczenie suszarki

Gama suszarek do suszenia i przechowywania SDF-250 to duże szafy z kontrolowaną temperaturą do
przechowywania topnika w typowej instalacji przemysłowej. Są one przeznaczone do wygodnego
załadunku topnika z góry i rozładunku go z dołu. Łatwy w użyciu cyfrowy sterownik ustawia i reguluje
temperaturę w szerokim zakresie pod kątem podgrzewania, suszenia i przechowywania.
Podgrzewacze elektryczne wbudowane w ściany równomiernie podgrzewają topnik bez konieczności

0448 020 001

- 4 -

© ESAB AB 2023

3  DANE TECHNICZNE

mieszania lub obracania. Gruba izolacja, wytrzymała przemysłowa konstrukcja, zewnętrzne
powierzchnie malowanie elektrostatycznie, ciężkie blokowane kółka samojezdne czynią te suszarki
doskonałą inwestycją zapewniającą długotrwałą wygodę użytkowania.

3 DANE TECHNICZNE

SDF-250

Pojemność 250kg (551funtów)

Napięcie 3 fazy 380-415V

Częstotliwość 50/60Hz

Wyjście 7500W

Temperatura Do 400°C (752°F), cyfrowy termostat

Wymiary zewnętrzne (dł. * szer. * wys. cm) 162 × 82 × 145

Masa (bez elektrod) 230kg (507funtów)

UWAGA!

Temperaturę ogrzewania suszarki można ustawić w zakresie od temperatury otoczenia do
400°C.

4 INSTALACJA

UWAGA!

Należy upewnić się, że specyfikacja techniczna produktu odpowiada zasilaniu elektrycznemu
sieci energetycznej.

Sprawdzić napięcie, częstotliwość i upewnić się, że nie występują usterki, które mogłyby
wpłynąć na działanie urządzenia.

4.1 Procesy

OSTRZEŻENIE!

Kiedy suszarka nie jest użytkowana, należy obrócić pokrętło zasilania w położenie „O” i wyjąć
wtyczkę przewodu zasilającego z gniazdka elektrycznego.

• Włożyć wtyczkę przewodu zasilającego suszarki do gniazda elektrycznego zgodnego
z zaleceniami zawartymi w specyfikacji technicznej. Upewnić się, że gniazdo zasilania
jest kompatybilne z wtyczką zasilania suszarki.

• Zamknąć drzwi po załadowaniu wymaganej ilości topnika (do 250kg).

• Zamknąć drzwi.

• Aby włączyć suszarkę, na panelu sterowania pieca należy ustawić pokrętło zasilania
w położeniu „I”.

0448 020 001

- 5 -

© ESAB AB 2023

ZAŁĄCZNIK

• Po włączeniu zasilania i w zależności od rodzaju suszarki, w 1Φ zaświeci się jedna
zielona kontrolka, lub w 3Φ zaświecą się trzy zielone kontrolki. Jeśli kontrolki nie
świecą się, sprawdzić podłączenie zasilania. Patrz rysunek poniżej.

• Ustawianie żądanej temperatury
○ Po włączeniu urządzenia na wyświetlaczu sterownika pojawi się bieżąca

temperatura i nastawa.

○ Nacisnąć i przytrzymać przycisk SET (Nastaw) przez 2 sekundy, aby

ustawić inną temperaturę. Za pomocą strzałek w górę i w dół ustawić
żądaną temperaturę. Kiedy sterownik wskaże żądaną temperaturę,
ponownie nacisnąć przycisk SET.

○ Suszarka automatycznie rozgrzeje się lub ostygnie do ustawionej

temperatury. Suszarka automatycznie wyłączy ogrzewanie po
osiągnięciu nastawy temperatury. Zielona kontrolka również zgaśnie.

• Aby użyć topnika, należy umieścić pod wylotem suszarki wiadro o pojemności ok. 20
litrów (5 galonów). Pociągnąć ramię dolne, aby rozładować proszek do wiadra. Kiedy
wiadro zostanie napełnione lub zostanie pobrana wystarczająca ilość topnika, pchnąć
ramię.
○ Otworzyć zawór spustowy na górze, aby nie dopuścić do wydostania się

gorącego dymu podczas otwierania drzwi przednich.

ZAŁĄCZNIK

NUMERY ZAMÓWIENIOWE

Ordering number Denomination Type Notes

0700 100 000 Stationary submerged arc welding powder

drying oven

Dokumentacja techniczna jest dostępna w internecie pod adresem www.esab.com

SDF-

250

Three phase

415VAC50/60Hz

380-

0448 020 001

- 6 -

© ESAB AB 2023

ZAŁĄCZNIK

SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH

0448 020 001

- 7 -

© ESAB AB 2023

ZAŁĄCZNIK

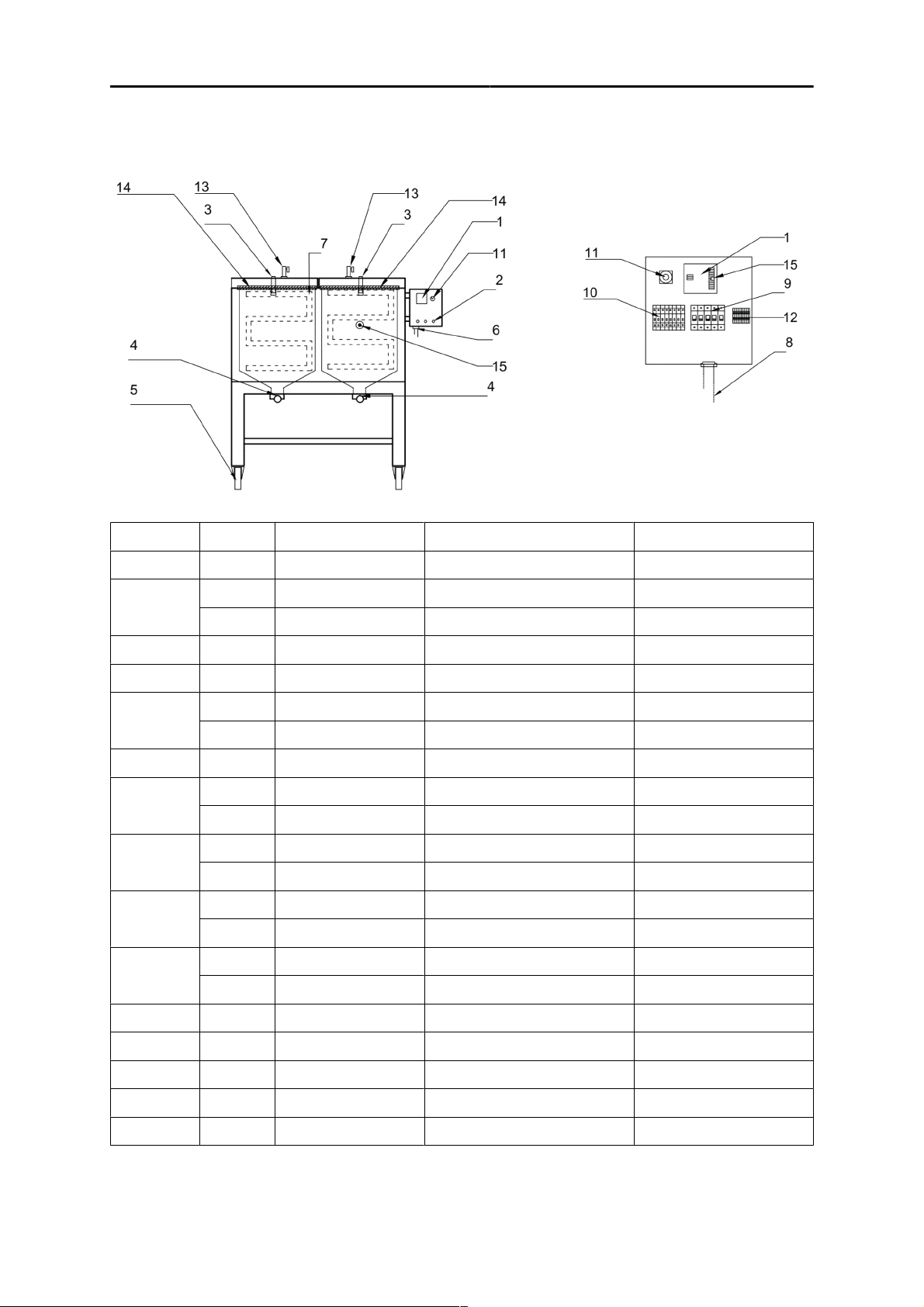

ZAMAWIANIE CZĘŚCI ZAMIENNYCH

Item no. Qty. Ordering number Description Notes

1 1 0700 100 002 Digital thermostat DT-109A

2

3 1 0700 100 006 Door handle

4 1 0700 100 07 Puller arm

5

6 1 0700 100 031 Cable gland

7

8

9

10

3 0700 100 003 Signal lamp 220V

3 0700 100 004 Signal lamp 110V

2 0700 100 008 Castors without brake Back

2 0700 100 009 Castors with brake Front

2 0700 100 011 Heating element 220V

2 0700 100 012 Heating element 110V

1 0700 100 013 Power cable with plug CEE 5x32A 400V plug

1 0700 100 014 Power cable with plug 110V

1 0700 100 015 Fuse (automatic) 10A

1 0700 100 016 Fuse (automatic) 2A

1 0700 100 017 Contactor 220V UNI 220V

1 0700 100 023 Contactor 110C UNI 110V

11 1 0700 100 018 Power switch

12 1 0700 100 019 Terminal

13 1 0700 100 020 Air valve

14 1 0700 100 164 Fiberglass wick SDF-250

15 1 0700 100 165 Thermocouples

0448 020 001

- 8 -

© ESAB AB 2023

ZAŁĄCZNIK

0448 020 001

- 9 -

© ESAB AB 2023
