1 BEZPEČNOSŤ

1 BEZPEČNOSŤ

1.1 Význam symbolov

Ako sa používajú v tomto manuáli: Buďte opatrní! Dávajte pozor!

NEBEZPEČENSTVO!
Znamená bezprostredné ohrozenie, ktoré, pokiaľ mu nepredídete, môže

spôsobiť bezprostredný vážny úraz alebo ohrozenie života.

VÝSTRAHA!
Znamená potenciálne riziko, ktoré môže spôsobiť poranenie alebo

ohrozenie života.

UPOZORNENIE!
Znamená riziko, ktoré môže spôsobiť ľahký úraz.

VÝSTRAHA!

Pred použitím si prečítajte aosvojte návod na obsluhu
asledujte všetky štítky, bezpečnostné predpisy
zamestnávateľa akarty bezpečnostných údajov (SDS).

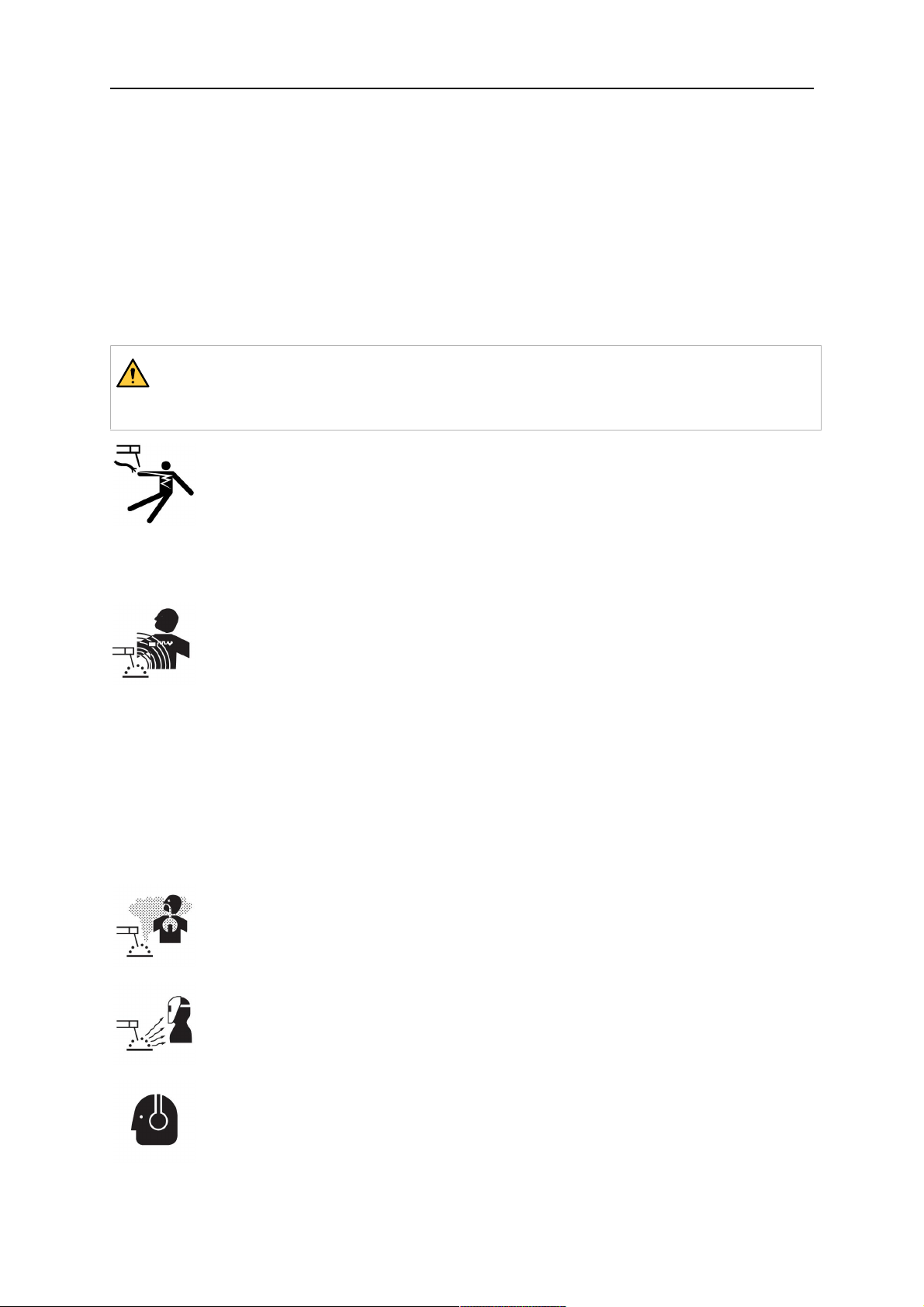

1.2 Bezpečnostné opatrenia

Používatelia zariadení ESAB nesú konečnú zodpovednosť za to, že zaistia, aby každý, kto
pracuje s takýmto zariadením alebo v jeho blízkosti, dodržiaval všetky príslušné
bezpečnostné opatrenia. Bezpečnostné opatrenia musia spĺňať požiadavky vzťahujúce sa na
tento typ zariadení. Odporúčame dodržiavať okrem predpisov a noriem platných pre dané
pracovisko aj ďalej uvedené odporúčania.

Všetky práce musí vykonávať školený personál, ktorý je dobre oboznámení sobsluhou
zariadenia. Nesprávna obsluha zariadenia môže viesť ku vzniku nebezpečných situácií,
následkom ktorých môže dôjsť k úrazu obsluhy alebo k poškodeniu zariadenia.

1. Každý, kto používa toto zariadenie, musí byť dobre oboznámený s:
○ s jeho prevádzkou
○ umiestnením núdzových vypínačov
○ princípom jeho činnosti
○ platnými bezpečnostnými opatreniami
○ zváraním a rezaním alebo iným príslušným použitím vybavenia

2. Obsluha musí zabezpečiť, aby:
○ pri spustení zariadenia nebola v jeho pracovnom priestore žiadna neoprávnená

osoba

○ nikto nebol nechránený pri zapálení oblúka alebo začatí práce so zariadením

3. Pracovisko musí byť:
○ vhodné na daný účel
○ bez prievanov

0463 695 001

- 4 -

© ESAB AB 2020

1 BEZPEČNOSŤ

4. Osobné ochranné prostriedky:
○ Vždy používajte osobné ochranné prostriedky, ako sú ochranné okuliare, odev

odolný proti ohňu a ochranné rukavice

○ Nenoste voľné doplnky či ozdoby, ako sú šály, náramky, prstene atď., ktoré by sa

mohli zachytiť alebo spôsobiť popáleniny

5. Všeobecné bezpečnostné opatrenia:
○ Presvedčte sa, či je spätný vodič bezpečne pripojený
○ Prácu na vysokonapäťovom zariadení smie vykonávať len kvalifikovaný

elektrikár

○ K dispozícii musí byť vhodný ajasne označený hasiaci prístroj
○ Mazanie a údržba zariadení sa nesmie vykonávať pri prevádzke.

VÝSTRAHA!

Zváranie a rezanie oblúkom môže byť nebezpečné pre vás aj pre iné osoby. Pri
zváraní alebo rezaní dodržujte bezpečnostné opatrenia.

ZÁSAH ELEKTRICKÝM PRÚDOM – Dokáže usmrtiť.

• Vykonajte montáž auzemnenie zariadenia vsúlade snávodom na
použitie.

• Nedotýkajte sa častí alebo elektród pod napätím holou kožou, vlhkými
rukavicami alebo vlhkým odevom.

• Izolujte sa od pracovných auzemňovacích vodičov.

• Pri práci dbajte na bezpečný pracovný postoj.

ELEKTROMAGNETICKÉ POLIA – Môžu byť zdraviu škodlivé.

• Zvárači, ktorí používajú kardiostimulátor, by sa mali pred zváraním poradiť
so svojím lekárom. Elektromagnetické polia môžu mať na niektoré
kardiostimulátory rušivý vplyv.

• Vystavenie účinkom elektromagnetického poľa môže mať aj ďalšie účinky
na zdravie, ktoré sú zatiaľ neznáme.

• Zvárači by mali dodržiavať tieto postupy, aby čo najviac obmedzili
vystavenie účinkom elektromagnetických polí:

○ Vodiče kelektróde apracovné káble veďte spolu na rovnakej strane

tela. Ak je to možné, prichyťte ich páskou. Nestojte medzi horákom
apracovnými káblami. Nikdy si neovíjajte horák ani pracovné káble
okolo tela. Zvárací zdroj akáble držte čo najďalej od tela.

○ Pracovný kábel pripojte kzvarencu čo najbližšie kzváranej ploche.

DYM A PLYNY – Môžu byť zdraviu škodlivé.

• Nevystavujte tvár i hlavu pôsobeniu dymu.

• Používajte vetranie, odsávanie pri oblúku, alebo oboje, aby sa výpary a
plyny nedostali do vašej oblasti dýchania a okolitého priestoru.

OBLÚKOVÉ ŽIARENIE – Môže poraniť oči a spáliť kožu.

• Chráňte si oči aj telo. Používajte správny ochranný štít, okuliare s
filtračnými sklami a ochranný odev.

• Okoloidúcich chráňte vhodnými štítmi alebo závesmi.

0463 695 001

HLUK – Nadmerný hluk môže poškodiť sluch.

Chráňte si uši. Noste chrániče uší alebo iné prostriedky na ochranu sluchu.

- 5 -

© ESAB AB 2020

1 BEZPEČNOSŤ

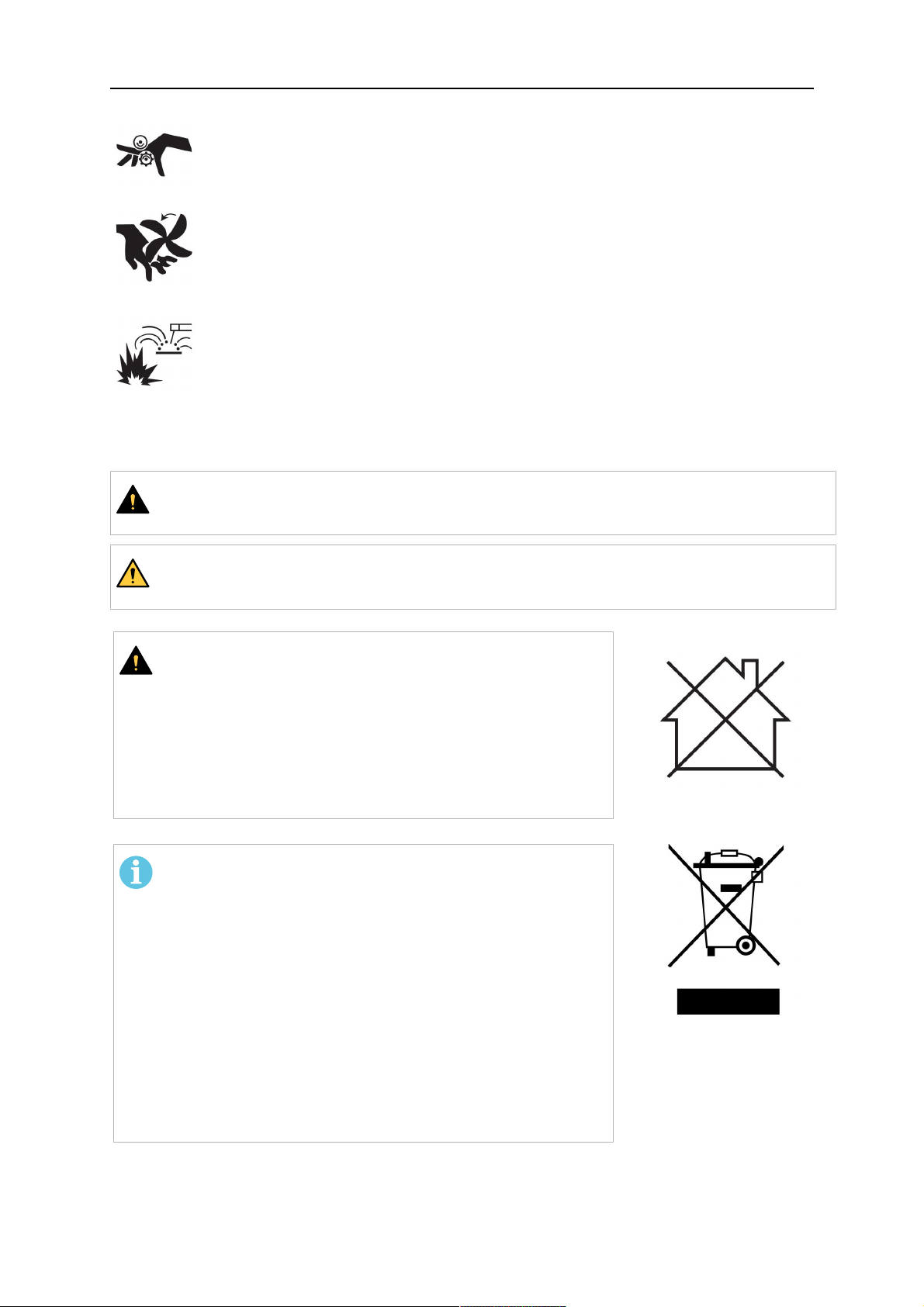

POHYBLIVÉ ČASTI – Môžu spôsobiť zranenia.

• Dbajte na to, aby boli všetky dvierka, panely akryty zatvorené azaistené
proti pohybu. Vprípade potreby na účely údržby aodstraňovania porúch
môžu kryty odmontovať len kvalifikované osoby. Po skončení údržby ešte
pred naštartovaním motora namontujte späť panely alebo kryty azatvorte
dvierka.

• Pred montážou alebo pripojením jednotky vypnite motor.

• Dbajte na to, aby sa vaše ruky, vlasy, voľné oblečenie anástroje nedostali
do kontaktu spohyblivými časťami.

NEBEZPEČENSTVO POŽIARU

• Iskry (odstrekujúci kov) môžu spôsobiť požiar. Uistite sa, či sa v blízkosti
nenachádzajú žiadne horľavé materiály.

• Nepoužívajte na zatvorené nádoby.

FUNKČNÁ PORUCHA – Pri funkčnej poruche požiadajte o odbornú pomoc.
CHRÁŇTE SEBA AJ OSTATNÝCH!

UPOZORNENIE!

Tento výrobok je určený výhradne na zváranie oblúkom.

VÝSTRAHA!

Nepoužívajte tento zdroj energie na rozmrazovanie zamrznutého potrubia.

UPOZORNENIE!

Zariadenie triedy A nie je určené na používanie v
obytných oblastiach, v ktorých je elektrické napájanie
zaisťované verejnou, nízkonapäťovou rozvodnou
sieťou. Kvôli rušeniu šírenému vedením a vyžarovaním
sa môžu v takýchto oblastiach objaviť prípadné ťažkosti
so zaručením elektromagnetickej kompatibility pri
zariadení triedy A.

POZOR!
Elektronické zariadenie likvidujte v recyklačnom

zariadení!

V súlade s európskou smernicou 2012/19/ES o likvidácii
elektrických a elektronických zariadení a jej
implementácií podľa národných zákonov sa musí
elektrické zariadenie, ktoré dosiahlo koniec životnosti,
zlikvidovať v recyklačnom zariadení.

Ako osoba zodpovedná za zariadenie máte povinnosť
informovať sa o schválených zberných miestach.

Ak chcete ďalšie informácie, obráťte sa na najbližšieho
predajcu spoločnosti ESAB.

Spoločnosť ESAB ponúka na predaj sortiment zváracieho príslušenstva aosobných
ochranných prostriedkov. Pre informácie oobjednávaní kontaktuje miestneho
predajcu spoločnosti ESAB alebo navštívte našu webovú lokalitu.

0463 695 001

- 6 -

© ESAB AB 2020

2 ÚVOD

2 ÚVOD

Zváracie horáky MIG/MAG tejto série sú určené výlučne na oblúkové zváranie obalenou
elektródou pomocou inertného plynu (MIG) alebo aktívneho plynu (MAG) pre priemyselné
akomerčné použitie kvalifikovanými zamestnancami. Horáky sú dostupné len vmanuálnych
verziách.

0463 695 001

- 7 -

© ESAB AB 2020

3 PREPRAVA ABALENIE

3 PREPRAVA ABALENIE

Komponenty sú starostlivo kontrolované abalené, napriek tomu môže dôjsť počas prepravy
kpoškodeniu.

Kontrola pri prijatí tovaru

Skontrolujte správnosť zásielky podľa prepravného listu.

Vprípade poškodenia

Skontrolujte balenie akomponenty, či nie sú poškodené (vizuálna kontrola).

Vprípade sťažností

Ak počas prepravy došlo kpoškodeniu balenia/komponentov:

• Okamžite kontaktujte posledného dopravcu.

• Ponechajte si obal (pre prípad kontroly zo strany dopravcu alebo dodávateľa, alebo na
účely vrátenia tovaru).

Skladovanie vuzavretom priestore

Teplota okolia pre prepravu askladovanie: -20°C až +55°C
Relatívna vlhkosť vzduchu: max. 90% pri teplote 20°C

0463 695 001

- 8 -

© ESAB AB 2020

4 TECHNICKÉ ÚDAJE

4 TECHNICKÉ ÚDAJE

Zvárací horák PSF 315 Expert PSF 415 Expert PSF 420w Expert
Typ chladenia Vzduch Vzduch Vodné
Prípustné zaťaženie pri 60% zaťažovacom cykle*

Oxid uhličitý CO

2

315 A 380 A 450 A

Zmiešaný plyn, Ar/CO2M21 285 A 325 A 450 A

Odporúčaný prietok plynu 8–15 l/min 10–18 l/min 10–20 l/min
Priemer drôtu 0,8–1,2 mm 0,8–1,6 mm 0,8–1,6 mm
Prevádzková teplota** -10 °C až 40 °C

* Kapacita sa pri pulznom zváraní môže znížiť až o30%.
** V prípade horákov chladených kvapalinou v podmienkach s mimoriadne nízkymi teplotami

použite príslušnú chladiacu kvapalinu.

Prevádzkový cyklus

Pod prevádzkovým zaťažením sa rozumie percentuálny podiel času z desaťminútového
intervalu, počas ktorého možno zvárať s určitým zaťažením bez preťaženia zariadenia.
Zaťažovací cyklus platí pre teplotu 40°C/104°F alebo nižšiu.

Všeobecné údaje ohoráku sodkazom na normu IEC/EN 60 974−7

Typ usmernenia: Ručne
Typ drôtu: Štandardný okrúhly drôt
Menovitá hodnota napätia: Ovládací obvod a okruh spínač sú

dimenzované na napätie 42V pri max. prúde
1A

Technické údaje chladiaceho okruhu horáka
(len pre kvapalinou chladené horáky):

• minimálny prietok 1,2l/min

• minimálny tlak vody: 2,5 baru

• maximálny tlak vody: 3,5 baru

• teplota na vstupe: max. 40 °C

• teplota vo vratnom vedení: max. 60 °C

• výkon chladenia: min. 1000W, až
2000W v závislosti od použitia

Horáky chladené kvapalinou

Teploty vo vratnom vedení vyššie než 60 °C môžu skrátiť životnosť horáka alebo spôsobiť
poškodenie či zničenie horáka. Chladič musí byť vždy naplnený dostatočným množstvom
chladiacej kvapaliny podľa pokynov v návode na použitie chladiaceho zariadenia. V prípade
vysokého tepelného zaťaženia horáka použite chladič s dostatočnou kapacitou. Používajte
len špeciálnu chladiacu kvapalinu s obsahom inhibítorov korózie určenú pre zváracie horáky.
So žiadosťou o vhodné produkty sa obráťte na najbližšieho predajcu výrobkov spoločnosti
ESAB.

Menovité hodnoty platia pre dĺžky káblov od 3,0 do 5,0 m.
Menovité zaťaženia zodpovedajú štandardnému spôsobu používania. V špecifických

podmienkach, napr. v prípade vysokého odrazu tepla od horáka by sa mohol horák prehriať
aj pri menovitom zaťažení. V tomto prípade vyberte výkonnejší model alebo znížte
zaťažovací cyklus.

0463 695 001

- 9 -
