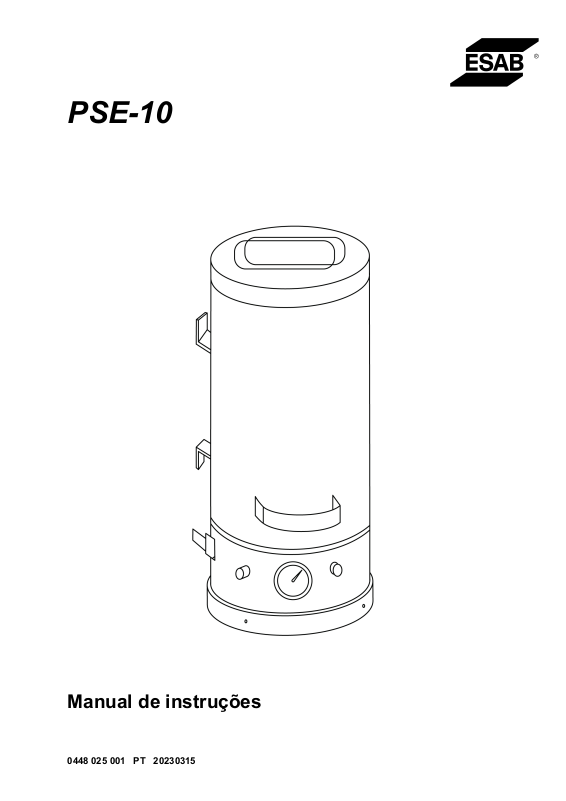

ESAB PSE-10 Instruction manual [pt]

PSE-10

Manual de instruções

0448 025 001  PT  20230315

ÍNDICE

1 SEGURANÇA

1.1 Significado dos símbolos

1.2 Precauções de segurança

2 INTRODUÇÃO

.............................................................................................................................

...........................................................................................

..........................................................................................

............................................................................................................................

2.1 Utilização e finalidade da estufa
3 DADOS TÉCNICOS
4 INSTALAÇÃO

4.1 Funcionamento
NÚMEROS DE ENCOMENDA
DIAGRAMA DA CABLAGEM

....................................................................................................................

.............................................................................................................................

............................................................................................................

...............................................................................................................

................................................................................................................

ENCOMENDAR PEÇAS SOBRESSELENTES

................................................................................

.....................................................................................

4
4
4

4
4

5
5
5

5
7
8

0448 025 001

- 3 -

© ESAB AB 2023

1  SEGURANÇA

1 SEGURANÇA

1.1 Significado dos símbolos

Conforme utilizados ao longo deste manual, significam que deve ter atenção e estar alerta!

PERIGO!
Indica perigos imediatos que, se não forem evitados, resultarão em ferimentos
pessoais graves ou fatais.

AVISO!
Indica potenciais perigos que poderão resultar em ferimentos pessoais ou fatais.

CUIDADO!
Indica perigos que poderão resultar em ferimentos pessoais menores.

AVISO!

Antes de utilizar, leia e compreenda o manual de instruções e
respeite todas as etiquetas, as práticas de segurança do
empregador e as fichas de dados de segurança (SDS).

1.2 Precauções de segurança

CHOQUE ELÉTRICO – Pode matar

• Não toque em peças elétricas ou em elétrodos com carga com a pele
desprotegida, com luvas molhadas ou roupas molhadas.

• Isole-se a si próprio da peça de trabalho e da terra.

• Certifique-se de que a sua posição de trabalho é segura.

PERIGO DE INCÊNDIO

• Não utilize se o cabo de alimentação estiver danificado ou se ocorrer
uma variação anómala da temperatura (não recomendada de acordo
com o manual/a ficha de informações) na estufa, pois tal pode provocar
um incêndio.

• Certifique-se de que não existem materiais inflamáveis por perto.

SUPERFÍCIE QUENTE - As peças podem queimar

• Não toque nas peças sem proteção nas mãos.

• Antes de manusear ou trabalhar com o equipamento, aguarde algum
tempo até este arrefecer.

• Utilize ferramentas adequadas e/ou luvas de soldadura isoladas para
evitar queimaduras quando manusear peças quentes.

2 INTRODUÇÃO

2.1 Utilização e finalidade da estufa

O modelo de estufa PSE-10 foi concebido para secar e armazenar elétrodos de soldadura revestidos
à temperatura predefinida pretendida para remover a humidade. Para obter a secagem correta,
garantir o teor de humidade e permitir o armazenamento, é possível ajustar a temperatura pretendida
com base na recomendação do fabricante do elétrodo. Esta estufa apenas deve ser utilizada para a
sua configuração e utilização recomendadas.

0448 025 001

- 4 -

© ESAB AB 2023

4  INSTALAÇÃO

3 DADOS TÉCNICOS

PSE-10

Capacidade Até 10kg (22lbs)

Tensão 240V (1ph)

Frequência 50/60Hz

Saída 400W

Temperatura 60–200°C (140–392°F)

Dimensões exteriores (Ø/altura, cm) 22 x 60

Peso (sem elétrodos) 8kg (17lbs)

4 INSTALAÇÃO

NOTA!

Certifique-se de que a especificação técnica do produto corresponde à alimentação elétrica
da sua rede.

Verifique as informações relativas à tensão e à frequência e garanta que não existe qualquer
avaria que afete o funcionamento do produto.

4.1 Funcionamento

AVISO!

Quando a estufa não estiver a ser utilizada, remova a ficha do cabo de alimentação da
tomada de parede.

• Carregue os elétrodos de soldadura na bandeja extratora da estufa.

• Ligue a ficha do cabo de alimentação da estufa a uma tomada de alimentação,
conforme recomendado nas respetivas informações técnicas. Certifique-se de que a
tomada de alimentação corresponde ao tipo de ficha de alimentação da estufa.

• Para o modelo com termóstato disponível – defina a temperatura pretendida
utilizando o termóstato.

• A luz indicadora acende e permanece acesa até a estufa atingir a temperatura
definida.

• A luz indicadora apaga após a estufa atingir a temperatura definida pretendida.

NOTA!

Certifique-se de que remove os elétrodos de soldadura das respetivas embalagens antes de
os colocar na bandeja extratora da estufa.

ANEXO

NÚMEROS DE ENCOMENDA

Ordering number Denomination Type Notes

0700 100 127 Portable electrode storage PSE-10 Single phase 240 V AC 50/60 Hz

0448 025 001

- 5 -

© ESAB AB 2023

ANEXO

Poderá consultar a documentação técnica disponível na Internet em: www.esab.com

0448 025 001

- 6 -

© ESAB AB 2023

ANEXO

DIAGRAMA DA CABLAGEM

0448 025 001

- 7 -

© ESAB AB 2023

ANEXO

ENCOMENDAR PEÇAS SOBRESSELENTES

Item no. Qty. Ordering number Description Notes

2 0700 100 112 Heating element 230V

1

2 1 0700 100 133 Puller tray 10kg

3 1 0700 100 134 Bottom cover

4 1 0700 100 135 Top cover

5

6 1 0700 100 121 Cable gland

7 1 0700 100 032 Thermostat

8

9

2 0700 100 113 Heating element 110V

2 0700 100 114 Heating element 24V

1 0700 100 118 Power cord 230V with plug

1 0700 100 119 Power cord 110V with plug

1 0700 100 120 Power cord 24V with plug

1 0700 100 122 Fuse holder

1 0700 100 141 Fuse (glass) 5A

1 0700 100 124 Pilot lamp 230V

1 0700 100 125 Pilot lamp 110V

0448 025 001

1 0700 100 126 Pilot lamp 24V

- 8 -

© ESAB AB 2023

ANEXO

0448 025 001

- 9 -

© ESAB AB 2023

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

manuals.esab.com

Para obter informações de contacto, visite http://esab.com
