PSE-10

Manuel d'instructions

0448 025 001  FR  20230315

TABLE DES MATIÈRES

1 SÉCURITÉ

..................................................................................................................................

1.1 Signification des symboles

1.2 Précautions de sécurité

2 INTRODUCTION

.........................................................................................................................

..............................................................................................

2.1 Utilisation et applications de l'étuve
3 CARACTÉRISTIQUES TECHNIQUES
4 INSTALLATION

4.1 Opération
NUMÉROS DE COMMANDE
SCHÉMA DE CÂBLAGE

...........................................................................................................................

......................................................................................................................

.................................................................................................................

.......................................................................................................................

COMMANDE DE PIÈCES DE RECHANGE

........................................................................................

.........................................................................

.......................................................................................

..........................................................................................

4
4
4

4
4

5
5
5

5
6
7

0448 025 001

- 3 -

© ESAB AB 2023

1  SÉCURITÉ

1 SÉCURITÉ

1.1 Signification des symboles

Tels qu'utilisés dans ce manuel: Signifie Attention! Soyez vigilant!

DANGER!
Signifie dangers immédiats qui, s'ils ne sont pas évités, entraîneront immédiatement
de graves blessures ou le décès.

AVERTISSEMENT!
Signifie risques potentiels qui pourraient entraîner des blessures ou le décès.

ATTENTION!
Signifie risques qui pourraient entraîner des blessures légères.

AVERTISSEMENT!

Avant toute utilisation, merci de lire et de comprendre le contenu
du manuel d'instructions et de respecter l'ensemble des
indications des étiquettes, les règles de sécurité de l'employeur
ainsi que les fiches de données de sécurité (SDS).

1.2 Précautions de sécurité

DÉCHARGE ÉLECTRIQUE - Danger de mort

• Ne pas toucher des électrodes ou des pièces électriques sous tension à
main nue ou avec des gants ou des vêtements humides.

• Portez une tenue isolante et isolez la zone de travail.

• Faire en sorte de travailler dans une position sûre.

RISQUE D'INCENDIE

• Ne pas utiliser le produit si le cordon d'alimentation est cassé ou en cas
de variation de température anormale (non recommandée par le
manuel/la fiche technique) dans l'étuve, car cela pourrait provoquer un
incendie.

• S'assurer qu'il n'y a pas de matières inflammables à proximité.

SURFACE CHAUDE - Pièces brûlantes

• Ne pas toucher les pièces à mains nues.

• Laisser refroidir avant de manipuler ou d'utiliser l'équipement.

• La manipulation de pièces chaudes nécessite l'utilisation d'outils
appropriés et/ou de gants de soudage isolés pour éviter toute brûlure.

2 INTRODUCTION

2.1 Utilisation et applications de l'étuve

Le modèle d'étuve PSE-10 est conçu pour sécher et stocker les électrodes de soudage à l'arc à
l'électrode à la température prédéfinie souhaitée afin d'éliminer l'humidité. La température souhaitée
peut être réglée en fonction des recommandations du fabricant de l'électrode afin d'obtenir un
séchage correct, garantissant ainsi la teneur en humidité et le stockage requis. Cette étuve ne doit
être utilisée que pour les réglages recommandés et l'utilisation prévue.

0448 025 001

- 4 -

© ESAB AB 2023

4  INSTALLATION

3 CARACTÉRISTIQUES TECHNIQUES

PSE-10

Capacité Jusqu'à 10kg (22lb)

Tension 240V (1ph)

Fréquence 50/60Hz

Sortie 400W

Température 60-200°C (140-392°F)

Dimensions extérieures (Ø/hauteur, cm) 22×60

Poids (sans électrodes) 8kg (17lb)

4 INSTALLATION

REMARQUE !

S'assurer que la spécification technique sur le produit correspond à l'alimentation électrique de
votre réseau.

Vérifier les informations de tension et de fréquence, et vérifier qu'il n'y a pas de défaut
susceptible d'affecter le fonctionnement du produit.

4.1 Opération

AVERTISSEMENT!

Lorsque l'étuve n'est pas utilisée, débrancher le cordon d'alimentation de la prise murale.

• Charger les électrodes de soudage sur le plateau coulissant de l'étuve.

• Brancher le cordon d'alimentation de l'étuve à une prise électrique comme
recommandé dans les informations techniques. Vérifier que la prise électrique
correspond au type de fiche d'alimentation de l'étuve.

• Pour le modèle avec thermostat, régler la température souhaitée à l'aide de ce
dernier.

• Le témoin lumineux s'allume en continu jusqu'à ce que l'étuve atteigne la température
définie.

• Le témoin lumineux s'éteint lorsque l'étuve a atteint la température définie souhaitée.

REMARQUE !

Veiller à retirer les électrodes de soudage de leur emballage avant de les placer sur le plateau
coulissant de l'étuve.

ANNEXE

NUMÉROS DE COMMANDE

Ordering number Denomination Type Notes

0700 100 127 Portable electrode storage PSE-10 Single phase 240 V AC 50/60 Hz

De la documentation technique est disponible en ligne à l'adresse: www.esab.com

0448 025 001

- 5 -

© ESAB AB 2023

ANNEXE

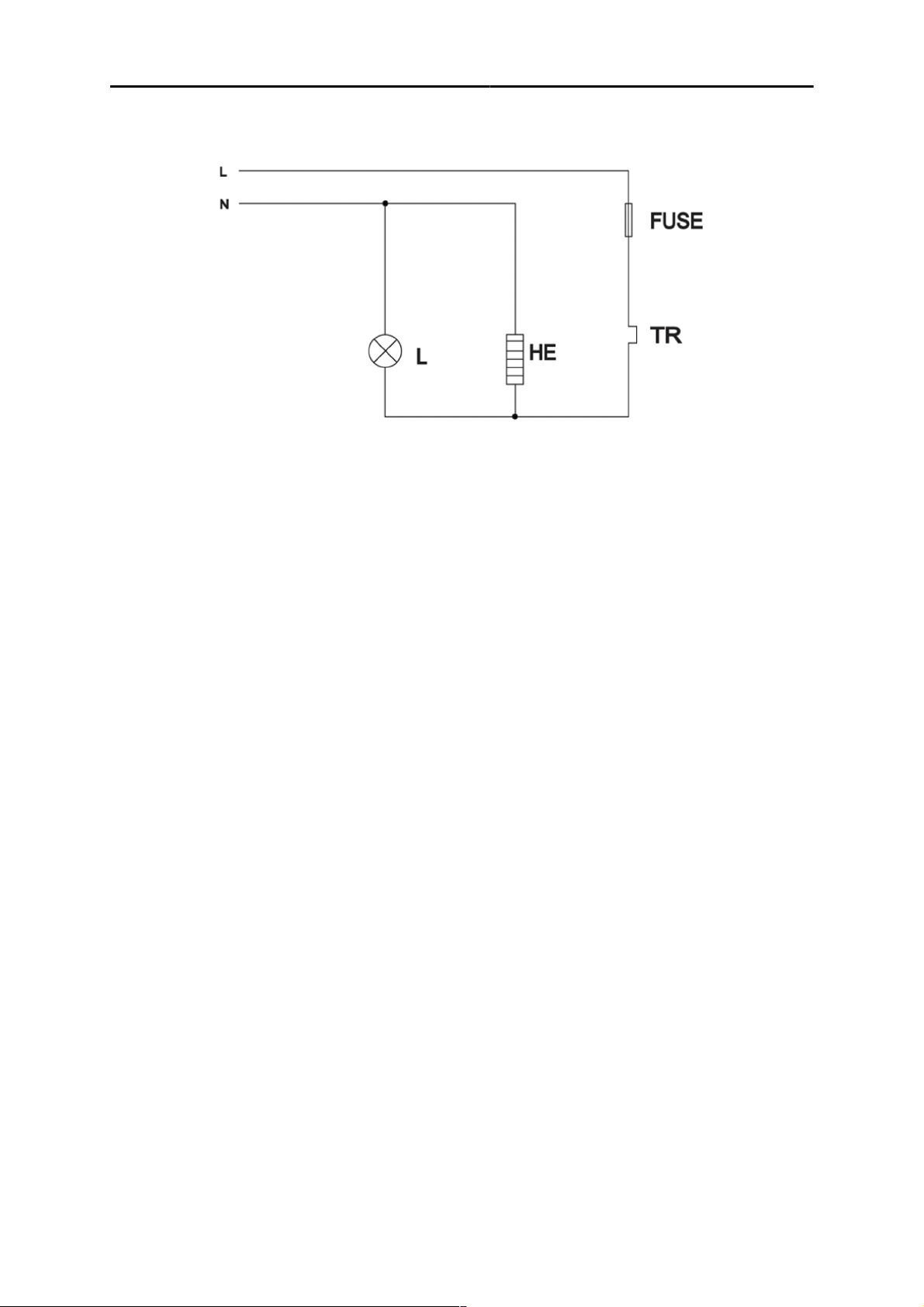

SCHÉMA DE CÂBLAGE

0448 025 001

- 6 -

© ESAB AB 2023

ANNEXE

COMMANDE DE PIÈCES DE RECHANGE

Item no. Qty. Ordering number Description Notes

2 0700 100 112 Heating element 230V

1

2 1 0700 100 133 Puller tray 10kg

3 1 0700 100 134 Bottom cover

4 1 0700 100 135 Top cover

5

6 1 0700 100 121 Cable gland

7 1 0700 100 032 Thermostat

8

9

2 0700 100 113 Heating element 110V

2 0700 100 114 Heating element 24V

1 0700 100 118 Power cord 230V with plug

1 0700 100 119 Power cord 110V with plug

1 0700 100 120 Power cord 24V with plug

1 0700 100 122 Fuse holder

1 0700 100 141 Fuse (glass) 5A

1 0700 100 124 Pilot lamp 230V

1 0700 100 125 Pilot lamp 110V

0448 025 001

1 0700 100 126 Pilot lamp 24V

- 7 -

© ESAB AB 2023
