LKB 265
LKB 320
101103105107109111102021110025108024042106023061104022041100020040060001
Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Instruction manual
Betriebsanweisung
455 466 -- 001 99.09.29
Manuel d’instructions
Gebruiksaanwijzing
Instrucciones de uso
Istruzioni per l’uso
Manual de instruções
ПдзгЯет чсЮуещт
LKB 265 Valid from Serial NO 523 XXX --XXXX
LKB 320 Valid from Serial NO 521 XXX --XXXX
SVENSKA 3..............................................
DANSK 11................................................
NORSK 19................................................
SUOMI 27................................................
ENGLISH 35..............................................
DEUTSCH 43.............................................
FRANÇAIS 51.............................................
NEDERLANDS 59.........................................
ESPAÑOL 67..............................................
ITALIANO 75..............................................
PORTUGUÊS 83..........................................
ЕЛЛЗНЙКБ 91.............................................
Schema -- Skema -- Skjema -- Johdotuskaavio -- Diagram --
Schaltplan -- Schéma -- Esquema -- Esquema --
ДйЬфбоейт бэндеузт 99....................................
Reservdelsförteckning -- Reservedelsfortegnelse --
Reservedeloversikt -- Varaosaluettelo -- Spare parts list -Ersatzteilverzeichnis -- Liste de pièces détachées -Reserveonderdelenlijst -- Lista de repuestos -- Esercizio --
Lista de peças de reposição -- РЯнбкбт бнфбллбкфйкюн 103....
Rätt till ändring av specifikationer utan avisering förbehålles.
Ret til ændring af specifikationer uden varsel forbeholdes.
Rett til å endre spesifikasjoner uten varsel forbeholdes.
Oikeudet muutoksiin pidätetään.
Rights reserved to alter specifications without notice.
Änderungen vorbehalten.
Sous réserve de modifications sans avis préalable.
Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.
Reservado el derecho de cambiar las especificaciones sin previo aviso.
Specifiche senza preavviso.
Reservamo--nos o direito de alterar as especificações sem aviso prévio.
ДйбфзсеЯфбй фп дйкбЯщмб фспрпрпЯзузт рспдйбгсбцюн ЧщсЯт рспейдпрпЯзуз.
-- 2 --
SUOMI
1 DIREKTIIVI 28........................................................
2 TURVALLISUUS 28...................................................
3 JOHDANTO 29.......................................................
3.1 TEKNISET TIEDOT: LKB 265 29...............................................
3.2 TEKNISET TIEDOT: LKB 320 30...............................................
4 ASENNUS 31.........................................................
4.1 Verkkoliitäntä 31.............................................................
4.2 Montering av detaljer 32.......................................................
4.3 Elektrisk installation 32........................................................
4.4 TEKNINEN KUVAUS 33......................................................
5 HUOLTO 34..........................................................
6 VARAOSIEN TALAAMINEN 34.........................................
7 LISÄVARUSTEET 34..................................................
JOHDOTUSKAAVIO 99................................................
VARAOSALUETTELO 103..............................................
TOCx
-- 2 7 --
FI
1 DIREKTIIVI
VAATIMUSTENMUKAISUUSVAKUUTUS
Esab Welding Equipment AB, 695 81 Laxå, Sweden, vakuuttaa omalla vastuullaan,
että hitsausvirtalähde LKB 265/320 sarjanumerosta 523/521 täyttää standardin EN
60974--1 vaatimukset direktiivin (73/23/EEC) ja sen lisäyksen (93/68/EEC) mukaisesti.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -------Laxå 95--11--10
Paul Karlsson
Managing Director
Esab Welding Equipment AB
695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 12336
2 TURVALLISUUS
VAROITUS
HITSAUS JA LEIKKAUS VOIVAT OLLA VAARALLISIA SEKÄ ITSELLESI ETTÄ MUILLE. OLE VAROVAINEN HITSATESSASI. NOUDATA TYÖNANTAJASI TURVAOHJEITA, JOIDEN TULEE PERUSTUA
LAITTEN VALMISTAJAN VAROITUSTEKSTIIN.
SÄHKÖISKU -- Voi surmata
S Asenna ja maadoita hitsauslaitteet voimassaolevien määräysten mukaisesti.
S Älä koske virtaa johtaviin osiin tai elektrodeihin paljain käsin tai märin suojavarustein.
S Eristä itsesi maasta ja työkappaleesta.
S Käytä turvallista työasentoa.
SAVU JA KAASU -- Voi vaarantaa terveytesi
S Pidä kasvosi poissa hitsaussavusta.
S Poista hitsaussavu jakaasu omalta ja muiden työpaikalta.
VALOKAARI -- Voi vahingoittaa silmiä ja polttaa ihon
S Suojaa silmät ja keho. Käytä hitsauskypärää, jossa on silmiä säteilyltä suojaava suodatin, sekä
suojavaatteita.
S Suojaa lähettyvillä olevat sopivin suojaverhoin.
TULIPALON VAARA
S Kipinät voivat aiheuttaa tulipalon. Huolehdi, ettei tulenarkoja esineitä ole hitsauspaikan lähettyvillä.
MELU -- Liiallinen melu voi vahingoittaa kuuloa
S Suojaa kuulosi. Käytä kuulonsuojaimia tai muita kuulon suojaamiseen tarkoitettuja.
S Varoita sivullisia mahdollisista vaaroista.
VIAN SATTUESSA -- Ota yhteys ammattimieheen.
LUE JA YMMÄRRÄ KÄYTTÖOHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ
SUOJAA ITSEÄSI JA MUITA!
-- 2 8 --bc14d12x
FI
3 JOHDANTO
LKB 265 ja LKB 320 ovat vaihekytkettyjä, kompakteja hitsausvirtalähteitä, jotka on
tarkoitettu teräksestä, ruostumattomasta teräksestä ja alumiinista valmistetulla umpi langalla hitsaamiseen sekä hitsaamiseen täytelangalla suojakaasun kanssa tai ilman
sitä.
Vaihtamalla + ja -- liitäntöjä liitäntärimassa syöttölaitteen yläpuolella, on mahdollista
vaihtaa um p ilangalla/suojakaasulla hitsaamisen ja kaasuttoman täytelangan välillä.
3.1 TEKNISET TIEDOT: LKB 265
Toimitusrakenne:
Virtalähde, varustettu pistehitsaustoiminnolla ja säädettävällä jälkipaloajalla.
Sisäänrakennettu syöttölaite ja syöttörullat umpilangalle, halkaisijat 0,8 ja 1,0.
Hitsauspoltin PSF 250 4,5 m.
Maadoituskaapeli 4,5 m ja m aattopihti.
Verkkokaapeli 3 m ja kaasuletku.
Pakattuna: Kahva, (asennetaan 2 ruuvilla), kaasupullohylly, (asennetaan 2 ruuvilla.)
Jännite 400 --415 V, 3 50 Hz
Sallittu kuormitus
100% kuormitusaikasuhde 150 A/22 V 150 A/22 V
60 % kuormitusaikasuhde 190 A/24 V 190 A/24 V
30 % kuormitusaikasuhde 265 A/27 V 265 A/27 V
Säätöalue (DC) 30A/15V--265A/27V 30A/15V--265A/27V
Tyhjäkäyntijännite 15--38 V 15--38 V
Tyhjäkäyntiteho 50 W 50 W
Hyötysuhde 0,69 0,69
Tehokerroin 0,97 0,97
Ohjausjännite 42 V, 50/60 Hz 42 V, 50/60 Hz
Mitat pxlxk 770x520x620 770x520x620
Paino 92 kg 92 kg
Kotelointiluokka IP 23 IP 23
Käyttöluokka
230/400--415/500V 3 50Hz
230/440--460V, 3 60Hz
LKB 265 täyttää hitsauskonestandardin IEC 974--1 mukaiset vaatimukset.
-- 2 9 --bc14d12x
FI
3.2 TEKNISET TIEDOT: LKB 320
Toimitusrakenne:
Virtalähde, varustettu 2/4--tahtikytkimellä, jossa kaasun esi-- ja jälkivirtaus 4--tahtitoiminnossa sekä säädettävä jälkipaloaika.
Sisäänrakennettu syöttölaite, jossa syöttörullat umpilangalle, halkaisijat 1,0 ja 1,2.
Hitsauspoltin PSF 315 4,5 m.
Maadoituskaapeli 4,5 m ja m aattopihti.
Verkkokaapeli 5 m ja kaasuletku.
Pakattuna: Kahva (asennetaan 2 ruuvilla), kaasupullohylly ( a sennetaan 2 ruuvilla).
Jännite 400 --415 V, 3 50 Hz
Sallittu kuormitus
100% kuormitusaikasuhde 195 A/24 V 195 A/24 V
60 % kuormitusaikasuhde 250 A/27 V 250 A/27 V
30 % kuormitusaikasuhde 320 A/30 V 320 A/30 V
Säätöalue (DC) 40A/16(14)V--320A/30V 40A/16(14)V--320A/30V
Tyhjäkäyntijännite 16--40 V 16--40 V
Tyhjäkäyntiteho 52 W 52 W
Hyötysuhde 0,71 0,71
Tehokerroin 0,97 0,97
Ohjausjännite 42 V, 50/60 Hz 42 V, 50/60 Hz
Mitat pxlxk 770x560x640 770x560x640
Paino 112 kg 112 kg
Kotelointiluokka IP 23 IP 23
Käyttöluokka
230/400--415/500V 350Hz
230/440--460V, 3 60Hz
LKB 320 täyttää hitsauskonestandardin IEC 974--1 mukaiset vaatimukset.
IP--koodi ilmoittaa kotelointiluokan, ts. suojautumisasteen kiinteitä esineitä ja vettä
vastaan. Merkinnällä IP 23 varustettu laite on tarkoitettu sisä-- ja ulkokäyttöön.
Symboli
kujen vaara on erityisen suuri.
tarkoittaa, että laite on suunniteltu käytettäväksi tiloissa, joissa sähköis-
-- 3 0 --bc14d12x
FI
4 ASENNUS
VAROITUS
Tämä tuote o n tarkoitettu teollisuuskäyttöön. Kotitalouksissa käytettäessä tämä
tuote voi aiheuttaa radiohäiriöitä. Tarvittavat varotoimenpiteet ovat käyttäjien
itsensä vastuulla.
Asennuksen saa suorittaa vain pätevä henkilö.
Liitä ja suojaa liitäntäkaapeli voimassa olevien määräysten mukaisesti.
Verkkokaapelin pinta--ala ruotsalaisten määräysten mukaan.
Tarkasta, ettei hitsaustasasuuntaajaa ole peitetty tai sijoitettu niin, että sen jäähdytys
on estetty.
4.1 Verkkoliitäntä
LKB 265 3 50 Hz 3 50 Hz 3 50 Hz 3 60 Hz 3 60 Hz
Jännite V 230 400/415 500 230 450
VirtaA 100% 13 7 5 11 7
60% 18 9 8 18 9
30% 27 16 13 27 16
Kaapeliala mm
Sulake hidas A 20 16 16 20 16
LKB 320 3 50 Hz 3 50 Hz 3 50 Hz 3 60 Hz 3 60 Hz
Jännite V 230 400/415 500 230 450
Virta A 100% 16 9 7 16 8
60% 24 14 11 23 12
30% 35 20 17 34 18
Kaapeliala mm
Sulake hidas A 20 16 16 20 16
2
2
4x2,5 4x1,5 4x1,5 4x2,5 4x1,5
4x4 4x2,5 4x2,5 4x4 4x2,5
TÄRKEÄÄ!
Estääksesi lankakelan luistamisen irti jarrunavasta: Lukitse
jarrunapa punaisella vääntimellä jarrunavan viereen sijoitetun ohjeen mukaisesti. Ks. myös kuva oikealla.
-- 3 1 --bc14d12x
FI
4.2 Osien kokoonpano
ba14s0
03
ba14s0
4.3 Sähköliitäntä
230V 50/60 Hz
LKB265 2,5 mm@
LKB320 4 mm@
230V
440--460V
500V
TC1
ba14s
006
400--415V 3~50 Hz
ba14s0
07
XT2
ba14s
002
Tube wire
Solid wire
-- 3 2 --bc14d12x
ba14s0
01
FI
4.4 TEKNINEN KUVAUS
Virtalähteet voidaan varustaa mittarilla virran ja jännitteen näyttämistä varten.
Mittarissa on jäädytystoiminto ja se voidaan kalibroida.
Termiset suojat estävät ylikuumenemisen. Suojien palautus tapahtuu automaattisesti, kun virtalähde on jäähtynyt.
S A -- Paikka digitaalimittareille (lisävaruste)
S B -- Virtakytkin, 10 askelta
S C -- Virtakytkin, 4 askelta
S D -- Sähkökytkin päälle/pois
S E -- Merkkivalo ver kko
S F -- Lämpötilavahdin merkkivalo, palaa ylikuumenemistilanteissa
S G -- Hitsauspoltinliitäntä
S H -- Potentiometri (langansyöttönopeus)
S J -- Induktanssiliitäntä
S K -- Potentiometri (pistehitsaus)
ba14s005
-- 3 3 --bc14d12x
FI

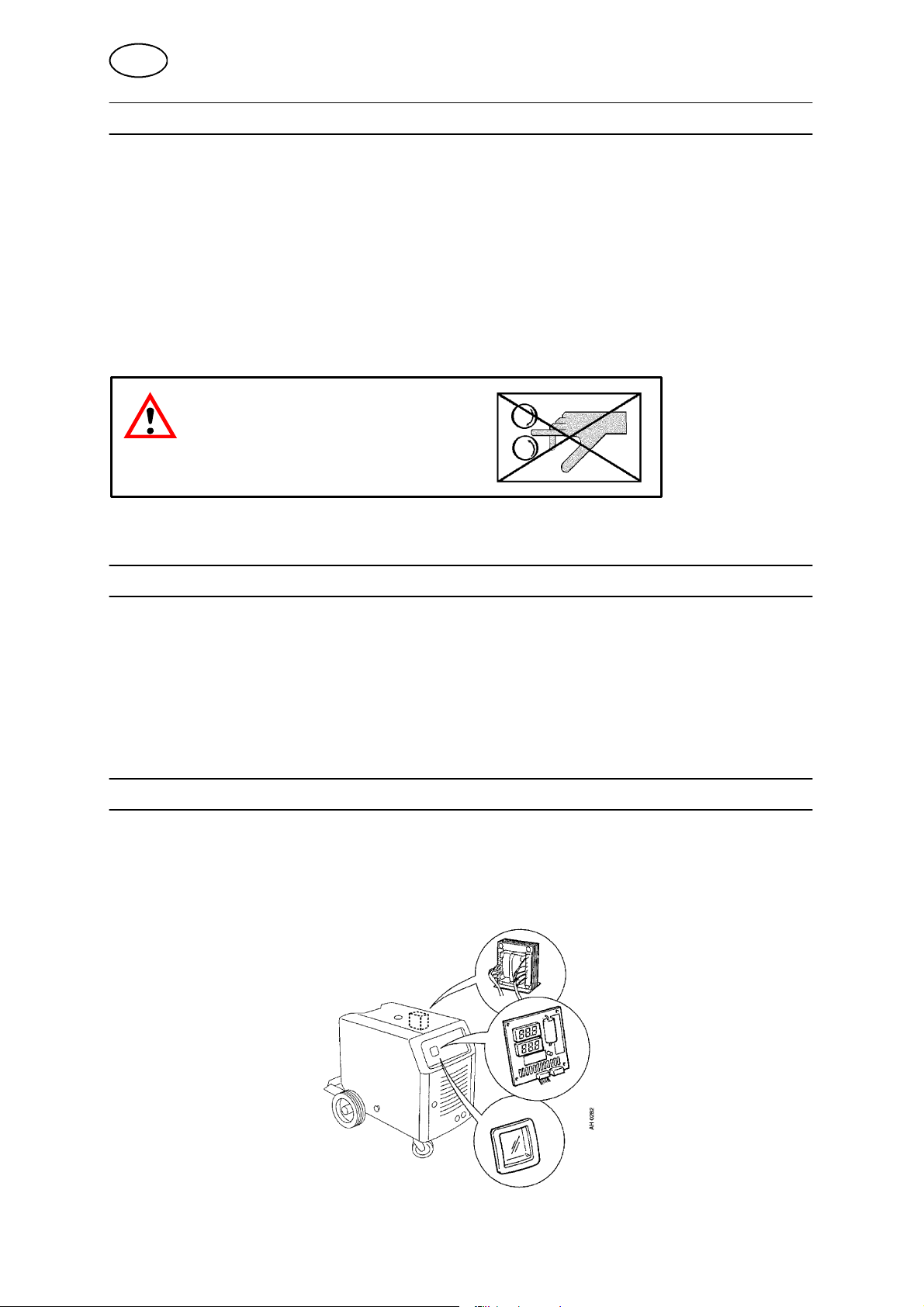

5HUOLTO
Säännöllinen huolto on tärkeää luotettavan ja varman toiminnan kannalta.
S Puhalla virtalähde puhtaaksi kuivalla paineilmalla, jonka painetta on alennettu.
S Syöttömekanismin kulutusosien puhdistus ja vaihto on suoritettava säännöllisesti
häiriöttömän langansyötön varmistamiseksi.
Huomaa, että liian tiukkaan säädetty esijännitys saattaa aiheuttaa painorullan,
syöttörullan ja langanjohtimen epänormaalia kulumista.
S Puhalla langanjohdin puhtaaksi säännöllisesti ja puhdista kaasusuutin.
VAROITUS!
Ole varovainen. Pyörivät osat
aiheuttavat puristumisvaaran.
6 VARAOSIEN TALAAMINEN
Huoltokäsikirja ja varaosaluettelo tilataan lähimmältä ESAB edustajalta, ks. tämän
julkaisun viimeiseltä sivulta.
Tilauksen yhteydessä ilmoitetaan konetyyppi, konenumero sekä varaosaluettelon
mukainen nimitys ja varaosanumero. Tämä helpottaa palvelua ja varmistaa oikean
toimituksen.
7 LISÄVARUSTEET
1 Mittarilasi 455 172--001
2 Mittarisarja 456 008--880
3 Muuntajasarja 456 010 --880
3
ba14s0
-- 3 4 --bc14d12x
2
1
04
