ESAB FAB Instruction manual

FI

FAB

Käyttöohjeet

Valid for serial no. 023-xxx-xxxx0449 543 001 FI 20110829

- 2 -

1 TURVALLISUUS 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 JOHDANTO 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1 Varusteet 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 TEKNISET TIEDOT 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 ASENNUS 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.1 Asennus 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2 PEK:n konfigurointi käytettäväksi yhdessä FAB:n kanssa 8. . . . . . . . . . . . . . . . . . . . . . .

4.2.1 Erillisen PEK-ohjauspaneelin muuttaminen esittelylaitteeksi 8. . . . . . . . . . . . . . . . .

4.2.2 Ohjausyksiköstä tallennettujen tietojen tallentaminen 8. . . . . . . . . . . . . . . . . . . . . .

4.3 Järjestelmäkaavio 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 KÄYTTÖ 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 Liitännät ja hallintalaitteet 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 KUNNOSSAPITO 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 VARAOSIEN TILAAMINEN 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

JOHDOTUSKAAVIO 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TILAUSNUMERO 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LISÄVARUSTEET 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Oikeudet muutoksiin pidätetään.

TOCx

- 3 -

FI

1 TURVALLISUUS

HUOMAA! ESAB on testannut yksikön yleisessä kytkennässä. Integraattori vastaa

lopullisen kytkennän turvallisuudesta ja toiminnasta.

ESAB-laitteiston käyttäjä vastaa viime kädessä itse niistä varotoimenpiteistä, jotka koskevat järjestelmää käyttävää tai sen lähellä oleskelevaa henkilökuntaa. Turvallisuustoimenpiteiden on täytettävä tämäntyyppiselle laitteistolle asetettavat vaatimukset. Tätä suositusta voidaan pitää lisäyksenä työpaikan yleisiin sääntöihin.

Laitteistoa saavat käyttää vain sen toimintaan hyvin perehtyneet koulutetut henkilöt ja käy tössä on noudatettava annettuja ohjeita. Virheellinen käyttö voi aiheuttaa epänormaalin ti lanteen, jossa niin käyttäjä kuin laitteistokin voivat vahingoittua.

1. Kaikkien hitsauslaitteistoa käyttävien on oltava hyvin perillä:

S laitteen käytöstä S hätäpysäytyskatkaisimen sijainnista S laitteen toiminnasta S voimassa olevista turvamääräyksistä S hitsauksesta ja leikkaamisesta

2. Käyttäjän on ennen käynnistämistä huolehdittava:

S ettei laitteiston työalueella ole asiaankuulumattomia. S ettei yksikään henkilö ole suojaamattomana, kun valokaari sytytetään

3. Työpaikan on:

S oltava tarkoitukseen sopiva S oltava vedoton

4. Henkilökohtainen suojavarustus S Käytä aina määrättyjä henkilökohtaisia suojavarusteita, kuten suojalaseja, tulenkestäviä

vaatteita ja suojakäsineitä.

S Älä käytä löysiä vaatteita tai vöitä, rannekkeita, sormuksia ym., jotka saattavat

takertua tai aiheuttaa palovammoja.

5. Muuta

S Tarkasta, että vaaditut maadoituskaapelit on liitetty kunnolla. S Sähkölaitteen saa huoltaa ja korjata vain valtuutettu sähköasentaja. S Tarvittavien palonsammutusvarusteiden on oltava hyvin saatavilla selvästi merkityssä pai

kassa.

S Laitteistoa ei saa voidella eikä huoltaa käytön aikana.

HUOMAA!

Tämä tuote on tarkoitettu ainoastaan kaarihitsaukseen.

be02x

- 4 -

FI

VAROITUS

Hitsaus ja leikkaus voivat olla vaarallisia sekä itsellesi että muille. Ole varovainen hitsatessasi ja leikatessasi. Noudata työnantajasi turvaohjeita, joiden tulee perustua laitteen valmistajan varoi tustekstiin.

SÄHKÖISKU - Voi surmata

S Asenna ja maadoita laitteet voimassaolevien määräysten mukaisesti. S Älä koske jännitteellisiin tai elektrodeihin paljain käsin tai märin suojavarustein. S Eristä itsesi maasta ja työkappaleesta. S Varmista turvallinen työskentelyasneto.

SAVU JA KAASU - Voi vaarantaa terveytesi

S Pidä kasvosi poissa savusta. S Poista savu ja -kaasut työpisteestä ja ympäristöstä tuuletuksella, kohdeimurilla tai molemmilla.

VALOKAARI - Voi vahingoittaa silmiä ja polttaa ihon

S Suojaa silmät ja keho. Käytä hitsauskypärää, jossa on silmiä säteilyltä suojaava suodatin, sekä

suojavaatteita.

S Suojaa lähettyvillä olevat sopivin suojaverhoin.

TULIPALON VAARA

S Kipinät roiskeet voivat aiheuttaa tulipalon. Huolehdi, ettei syttyviä materiaaleja ole hitsauspaikan

lähettyvillä.

MELU - Liiallinen melu voi vahingoittaa kuuloa

S Suojaa kuulosi. Käytä kuulonsuojaimia tai muita kuulon suojaamiseen tarkoitettuja varusteita. S Varoita sivullisia mahdollisista vaaroista.

VIAN SATTUESSA - Ota yhteys asentajaan.

Lue ja ymmärrä käyttöohjett ennen asennusta ja käyttöä.

Huolehdi omasta ja muiden turvallisuudesta!

HUOMAA!

Class A-laitetta ei ole tarkoitettu käytettäväksi asunnoissa, joiden virransyöttö tapahtuu yleisestä pienjänniteverkosta. ”Class A”-laitteen sähkömagneettista yhteensopivuutta voi olla vaikea varmistaa sellaisissa asunnoissa sekä johtojen että ilman kautta kulkeutuvien häiriöiden takia.

HUOMAA!

Lue ja ymmärrä käyttöohjeet ennen asennusta ja käyttöä.

Vie elektroniikkalaitteet keräyspisteeseen!

Sähkö- ja elektroniikkaromua (SER) koskevan direktiivin 2002/96/EY ja kansallisen lainsäädännön mukaan hävitettävät laitteet tulee viedä keräyspisteeseen.

Laitteesta vastaavana henkilönä olet lain mukaan velvollinen selvittämään hyväksytyt keräyspisteet.

Lisätietoja saat ESAB-edustajaltasi.

ESAB:lta on saatavana tarvittavat hitsaussuojat ja muut tarvikkeet.

be02x

- 5 -

FI

2 JOHDANTO

FAB on liittymä tietokoneeseen. PC-ohjelma Weldpoint on PC-hallintatyökalu, jolla voidaan hallinnoida lukuisia lähiverkkoon kytketyn hitsausjärjestelmän tietoja.

FAB-yksikköä käytetään yhdessä ESABin CAB-väylällä varustettujen automaatiohitsausvirtalähteiden ja PEK-ohjauspaneelin kanssa. Virtalähteen ja langansyöttöyksikön käyttö on selostettu niiden käyttöohjeissa.

2.1 Varusteet

FAB-yksikön mukana toimitetaan:

S USB-muisti S Weldpoint-ohjelma S käyttöohje

ESAB-tarvikkeet tuotetta varten on kuvattu sivulla 14.

3 TEKNISET TIEDOT

FAB

Syöttöjännite (virtalähteestä) 12 V DC Paino 0,6 kg Mitat (p x l x k) 366 x 101 x 159 mm

be02x

- 6 -

FI

4 ASENNUS

Asennuksen saa suorittaa vain valtuutettu sähköasentaja.

4.1 Asennus

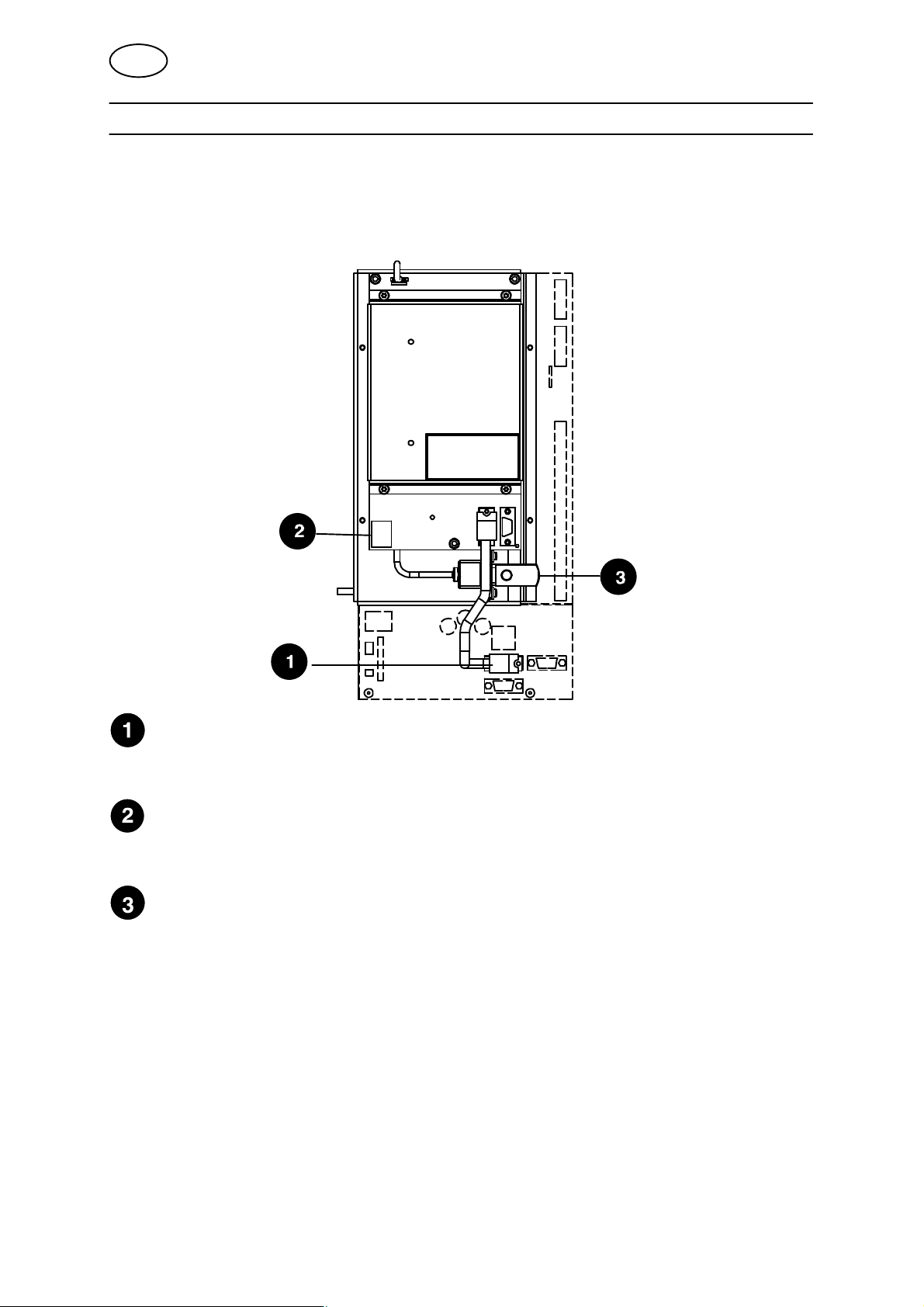

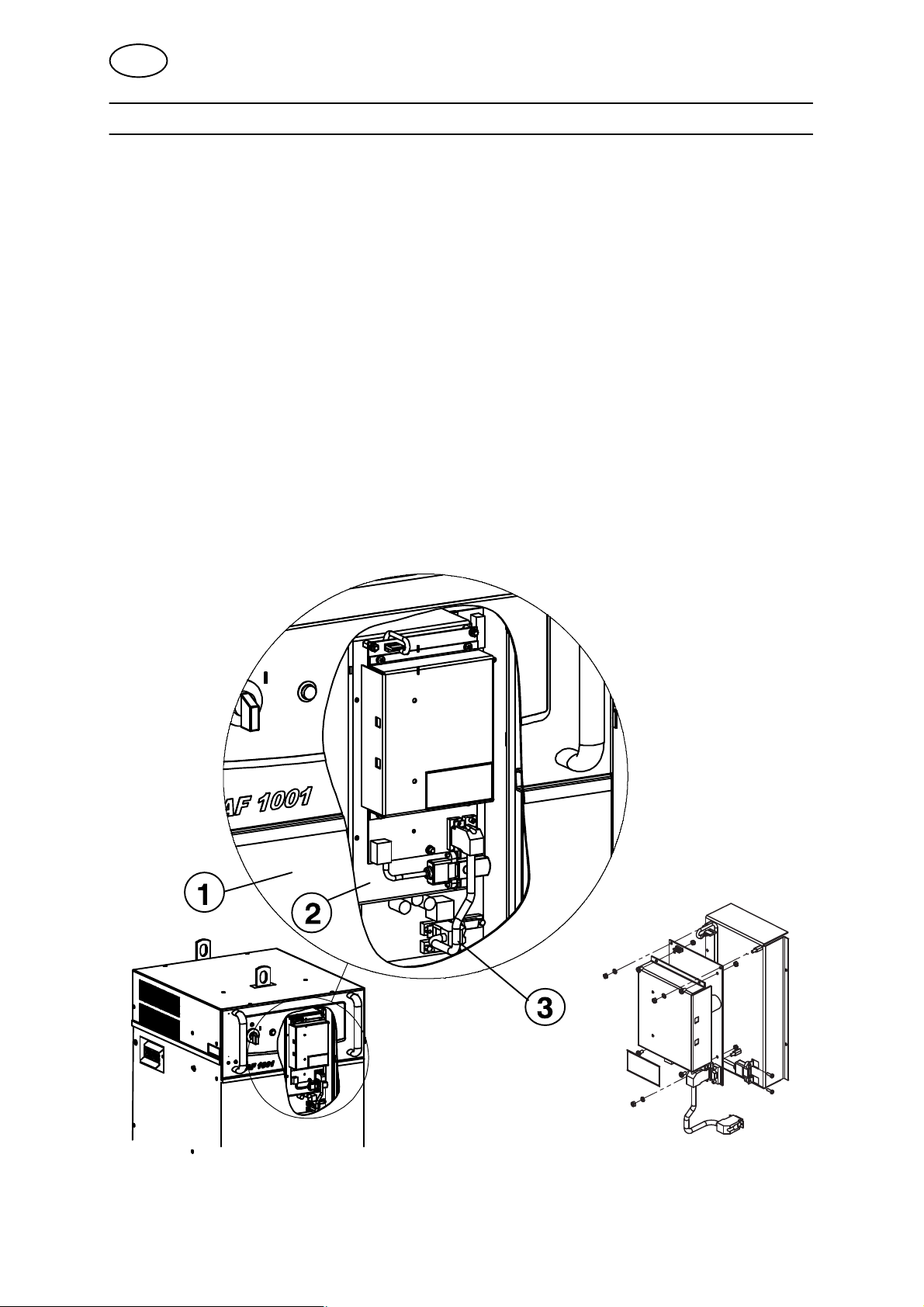

Asennus ja kytkentä LAF/TAF-virtalähteisiin

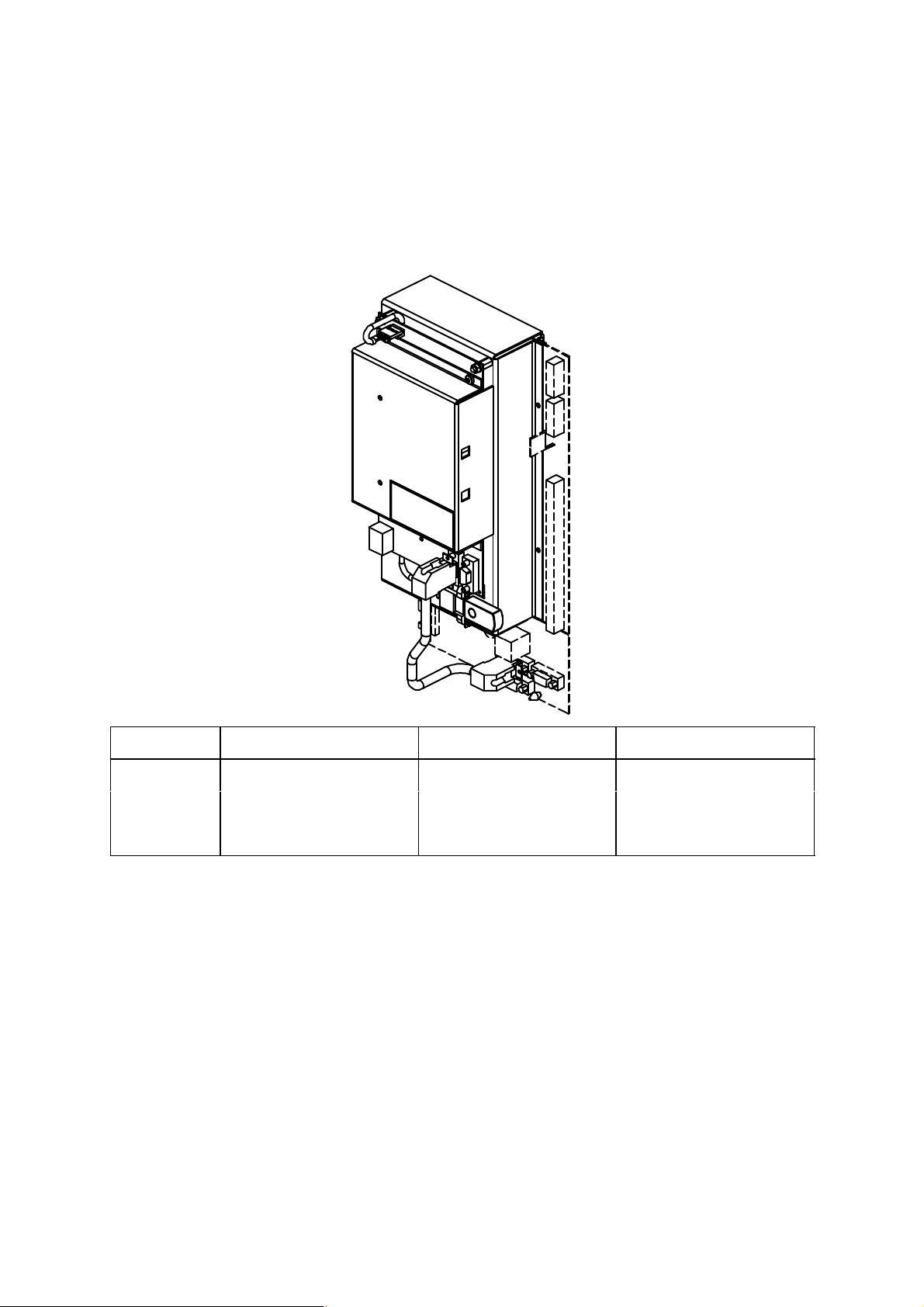

S Varmista, että virtalähde on kytketty irti verkkojännitteestä. S Irrota virtalähteen etupelti (1). S Irrota virtalähteen ohjauskortin (2) suojakotelon kansi. S Asenna FAB virtalähteen ohjauskorttiin alla olevan kuvan mukaisesti. S Kiinnitä FAB samoihin ruuvinreikiin. S Kytke CAN-kaapeli (3) ohjauskortin liittimeen CN5. S Irrota päätevastuksen siltaus ohjauskortista, AP1.

be02x

- 7 -

FI

4.2 PEK:n konfigurointi käytettäväksi yhdessä FAB:n kanssa

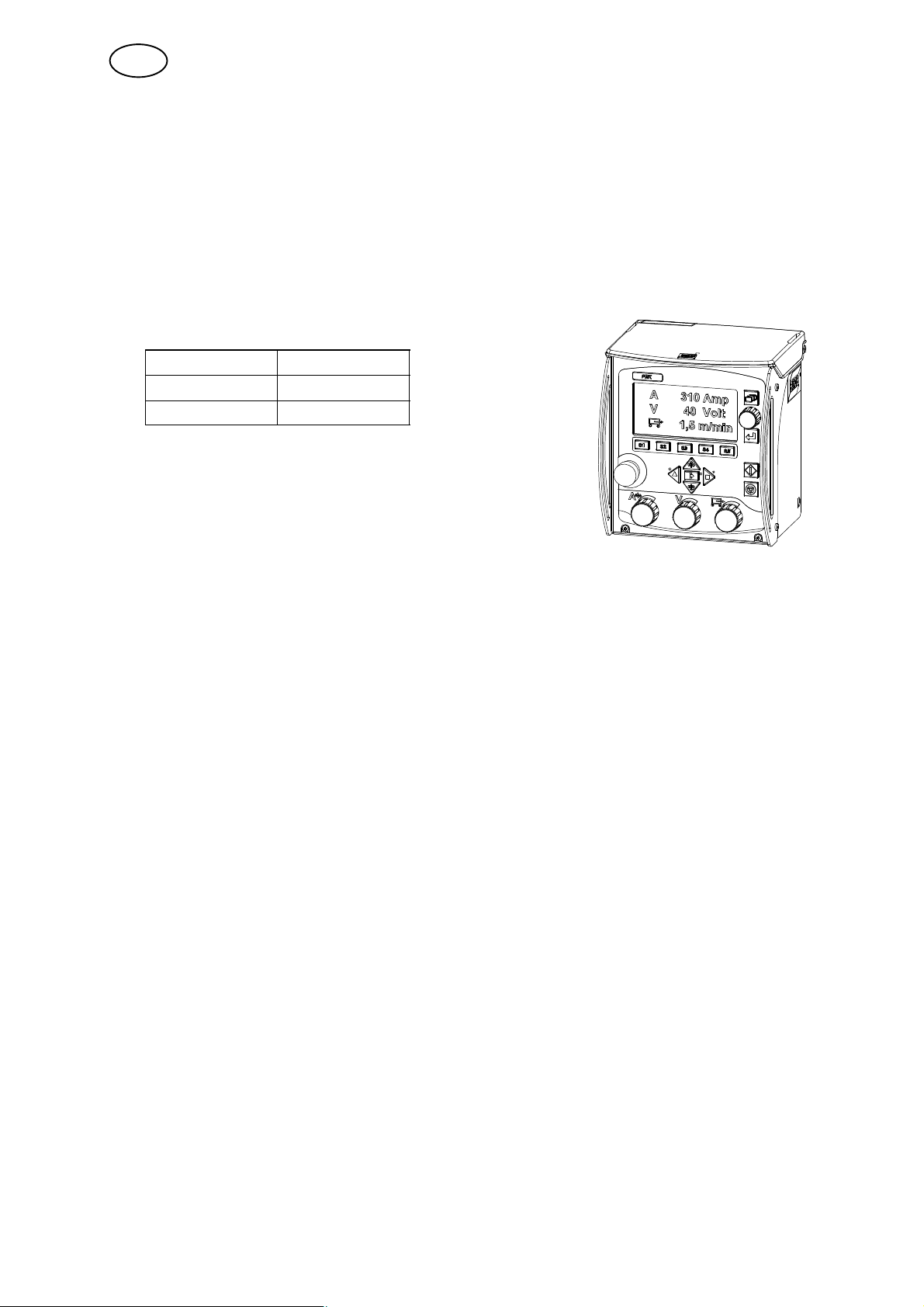

PEK-ohjauspaneeli tulee konfiguroida esittelylaitteeksi.

Käynnistyksen yhteydessä näytetään onko laite esittelylaite vai ei.

4.2.1 Erillisen PEK-ohjauspaneelin muuttaminen esittelylaitteeksi

1. Kytke USB-muisti tietokoneeseen. Varmista, että tietokone on asetettu näyttämään tiedostojen tunnisteet.

2. Nimeä tiedostot uudelleen (löytyvät USB-muistilta).

Alkuperäinen Lopullinen

update.txt_ update.txt reset.txt_ reset.txt

3. Kytke USB-muisti USB-liitäntään.

4. Kytke virtalähteen pääkatkaisin päälle. Piippaus osoittaa, että prosessi on käynnistynyt. Kaksi

piippausta osoittaa, että prosessi on päättynyt.

5. Kytke virtalähteen pääkatkaisin pois päältä.

6. Irrota USB-muisti.

4.2.2 Ohjausyksiköstä tallennettujen tietojen tallentaminen

1. Kytke PEK-ohjauspaneeli virtalähteeseen.

2. Kytke virtalähteen pääkatkaisin päälle.

3. Vie hitsausarvot PEK:n sisäisestä muistista USB-muistille (katso Tuonti/Vienti PEK:n käyttöohjeesta).

4. Kytke virtalähteen pääkatkaisin pois päältä.

5. Irrota USB-muisti

be02x

- 8 -

FI

4.3 Järjestelmäkaavio

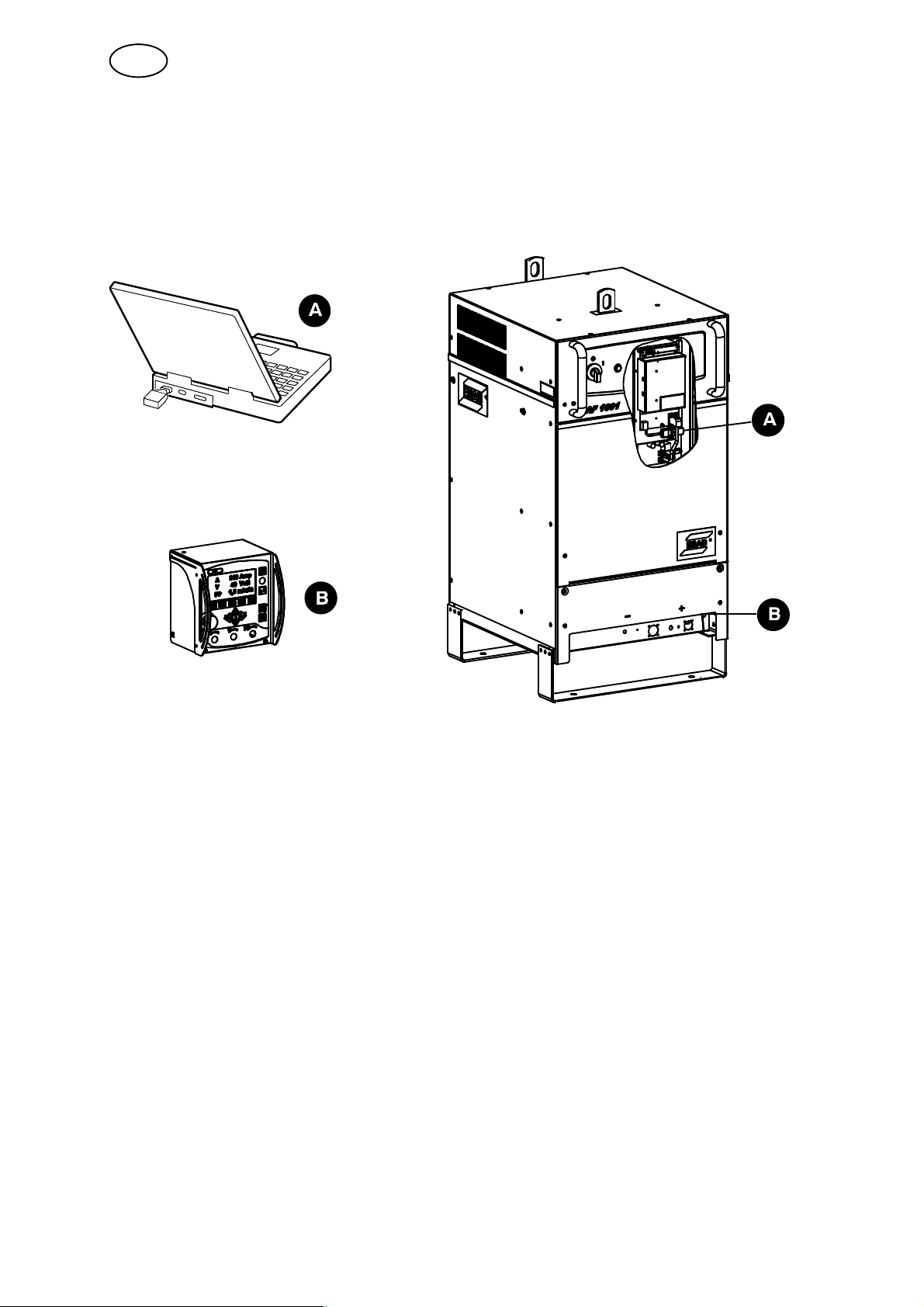

Alla on kaavio yksiköiden välisistä kytkennöistä.

be02x

- 9 -

FI

5 KÄYTTÖ

Tämän laitteen käsittelyä koskevat yleiset varomääräykset ovat sivulla 4. Lue ne ennen kuin alat käyttää laitetta!

5.1 Liitännät ja hallintalaitteet

Sisäinen CAN

Liitännät tiedonsiirtoon hitsausvirtalähteen kanssa

LAN

Yhteys lähiverkkoon, Ethernet

USB

Liitäntä USB-muistille (tallennusväline, katso sivu 14) Tarkasta, että USB-muisti on kunnolla paikallaan kuljetuksen jälkeen.

be02x

- 10 -

FI

6 KUNNOSSAPITO

Katso virtalähteen ja ohjausopaneelin käyttöohjeet.

Säännöllinen kunnossapito takaa laitteen luotettavan ja turvallisen toiminnan.

Suojapellit saa irrottaa vain valtuutettu sähköasentaja.

HUOMAA!

Kaikki tavarantoimittajan myöntämät takuut lakkaavat olemasta voimassa, jos asiakas yrittää itse korjata laitteeseen tulleita vikoja takuuaikana.

7 VARAOSIEN TILAAMINEN

FAB on valmistettu ja testattu kansainvälisen ja eurooppalaisen standardin 60974-1 ja 60974-10 mukaisesti. Suoritetun huollon tai korjauksen jälkeen on ne suorittaneen huoltoliikkeen tehtävänä varmistua siitä, ettei tuote poikkea yllä mainitusta standar dista.

Varaosia voi tilata lähimmältä ESAB-edustajalta, tiedot löytyvät tämän esitteen vii meiseltä sivulta.

Korjaus- ja sähkötyöt saa suorittaa vain ESABin valtuuttama huoltohenkilökunta. Käytä vain alkuperäisiä ESAB varaosia ja kulutusosia.

be02x

- 11 -

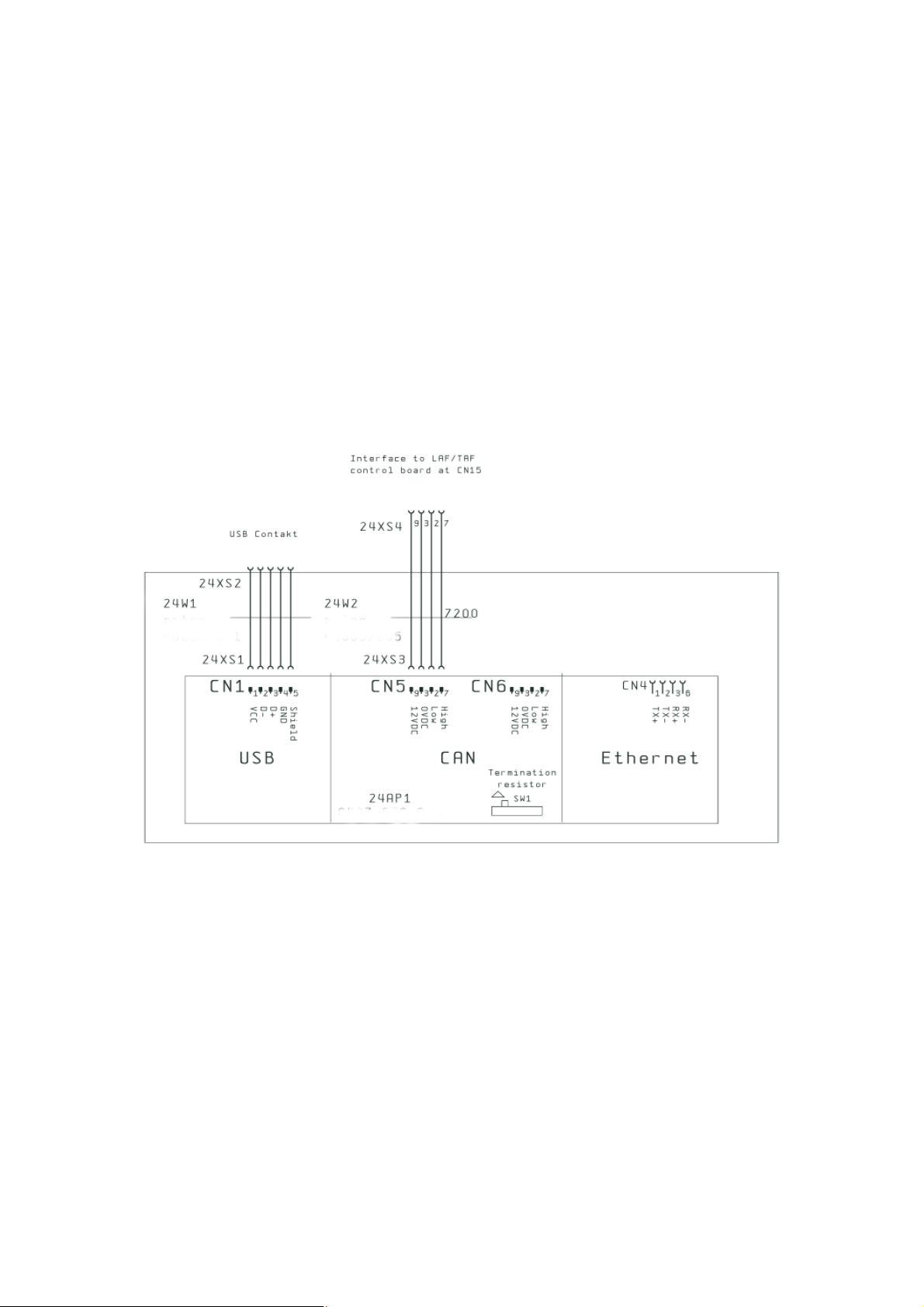

Johdotuskaavio

be02e

- 12 -

FAB

Tilausnumerot

Ordering no. Denomination Type Notes

0449 535 880 FAB Interface

be02o

- 13 -

FAB

Lisävarusteet

USB Memory 2 Gb . 0462 062 001

be02va

- 14 -

NOTES

.............................................................................................................................................................
