CN
EPP-450
使用说明书
Valid for serial no. 015-xxx-xxxx0558 007 946 CN 20110706
-2-
1安全 4...............................................................
2引言 6...............................................................
2.1 设备 6.....................................................................
2.2 功能 6.....................................................................
3 技术参数 6...........................................................
4安装 7...............................................................
4.1 提起说明 8.................................................................
4.2 交货检查 8.................................................................
4.3 地点 8.....................................................................
4.4 电源 9.....................................................................
4.4.1 推荐的保险丝尺寸和电缆最小横截面积 9...................................
4.4.2 连接输入电源电缆 9.....................................................
4.4.3 输出电缆（客户提供） 9.................................................
4.4.4 在单独操作模式下连接电源与回路电缆、电源 10.............................
4.5 并联安装 11.................................................................
4.5.1 两个电源的并联连接 11...................................................
4.5.2 使用两个并联电源进行刻印 15.............................................
5操作 17...............................................................
5.1 接头和控制设备 17...........................................................
5.1.1 关键符号 17.............................................................
5.1.2 控制面板 17.............................................................
5.1.3 操作模式： 切割模式（可分别采用高电流、低电流）与刻印模式 19............
5.2 操作顺序 20.................................................................
6维护 21...............................................................
6.1 检查和清洁 21...............................................................
6.2 润滑 22.....................................................................
7 故障跟踪 22...........................................................
8 订购备件 22...........................................................
图 25....................................................................
订购编号 38..............................................................
保留变更技术规范的权利，恕不另行通知。
TOCz
-3-
CN
1安全
使用 ESAB
设备用户应最终负责确保操作本设备的任何人以及靠近该设备的人员都应遵守所有相关的安全预防措
施。 安全预防措施必须符合适用于此设备类型的所有要求。
除遵守适用于工作场所的标准规章以外，还应遵守以下建议。
必须由经过培训，且非常熟悉设备操作的人员进行所有工作。
设备操作不当可能会引起危险，而对操作员造成伤害，并损坏设备。
1. 使用本焊接设备的任何人必须熟知以下几点：
S 操作
S 紧急停车的位置
S 功能
S 相关的安全预防措施
S 焊接和切割
2. 操作员必须确保：
S 启动设备时，没有未经授权人员滞留在工作区域内。
S 击出电弧时，所有人员均已受到防护。
3. 工作场所必须：
S 适合于本目的
S 没有通风
4. 个人安全设备
S 始终穿戴推荐的个人安全设备，如防护眼镜、防燃服、安全手套。
S 请勿戴易于缠住或造成烫伤的松动配饰，如丝巾、手镯、耳环等。
5. 一般预防措施
S 确保回路电缆连接牢固。
S 只能由有资格的电工作在高压设备上工作。
S 配置适当的消防设备，对其进行清晰标记，并且置于方便的位置。
S 在设备运行期间，不得对其进行润滑和维护。
警告
电弧焊和切割会对您本人和他人造成伤害。 因此，请在焊接和切割 时采取预防措施。
询问您雇主有关依据制造商危险数据的安全惯例。
触电 - 可致死
S 根据适用标准安装装置并接地。
S 请勿裸露皮肤、戴着湿手套或穿着湿衣服触摸带电的电气零部件或电极。
S 将自己与地面和工件保持绝缘。
S 确保工位是安全的。
烟尘和气体 - 可威胁健康
S 保持头部远离烟尘。
S 为使烟尘和气体远离呼吸区域和一般区域，在焊接时使用通风、抽气或两者都使用。
电弧射线 - 可伤害眼睛，灼伤皮肤。
S 保护好眼睛和身体。 使用正确的焊接镜和过滤透镜，并且穿上防护服。
S 使用合适的围屏或幕帘保护旁边的人。
火灾危险
S 火花（飞溅）可引起火灾。 因此，请确保附近没有易燃性材料。
噪音 - 过大的噪音会损伤听力
S 保护好耳朵。 使用耳塞或其他听力保护装置。
S 警告旁边的人危险。
故障 - 发生故障时致电专家寻求协助。
在安装或操作前，阅读并理解本使用说明书。
保护好自己和他人！
bp09dz1
-4-
© ESAB AB 2007
CN
警告！
请勿使用电源解冻结冰的管道。
小心！
请勿在公用低压供电系统的住宅区内使用 A 类设备。
由于存在传导干扰以及辐射干扰，在这些地点确保 A
类设备的电磁兼容性会有潜在困难。
小心！
本产品仅用于电弧焊。
小心！
在安装或操作前，请阅读并理解本使用说明书。
废旧电子设备请运往回收站进行处理！
依据《废旧电气和电子设备 2002/96/EC
号欧盟指令》以及相关国家的法律，达到使用寿命的电气和/或电子设备必
须在回收站进行处理。
作为负责处理设备的人员，获取经过批准的回收站的信息是您的责任。
有关更多信息，请联系最近的 ESAB 经销商。
2引言
等离子电源 EPP-450 专为刻印与高速等离子机械切割而设计。 它可配合喷灯
PT-15、PT-19XLS、PT-600 和 PT-36 以及计算机化气体控制与切换系统 Smart Flow
II 使用。
2.1 设备
本电源设备附带有：
S 使用说明书
2.2 功能
S 冷却风扇
S 错误电源连接保护
S 过载温控保护
bp09dz1
-5-
© ESAB AB 2007
CN
S 可并联以扩大工作电流范围。
3 技术参数
EPP-450
主电压 3~ 380 V, 400 V, +/–10 %, 50 Hz
最大原电流 Imax 167 A/380 V, 159 A/400 V
设置范围 10 A / 84 V- 450 A / 200
容许负载、 占空比 100 % 450 A / 200 V
输出数据、 占空比 100 %
高电流切割
低电流切割
小电流刻印
最大功耗
（占空比 100 % 时）
开路电压 U0
高电流切割
低电流切割
刻印
工作温度 -10 至 40℃
运输温度
尺寸（长x宽x高） 114.3 x 94.6 x 102.2 mm
重量 850 kg
密封等级 IP 21
50 A/100 V / 450 A/200 V
35 A/94 V / 100 A/120 V
10 A/84 V / 100 A/120 V
90 kW
406 V（380 V 时）
342 V（400 V 时）
430 V（380 V 时）
427 V（400 V 时）
414 V（380 V 时）
413 V（400 V 时）
360 V（380 V 时）
369 V（400 V 时）
-20 至 55℃
占空比
占空比是指在没有过载的某一负荷下，在十分钟内可进行焊接或切割的时间百分比。
占空比适用于40°C。
密封等级
IP 代码指示密封等级，即防止固体物体进入或水渗透的防护程度。 带 IP21 标记的装置在室内使用。
4安装
必须由专业人员进行安装。
警告！
触电可致死。采取预防措施，防止触电。 确保所有电源断开 – 必须关掉壁式插座的开关，
拔出插座上的设备电源线之后，才能连接任何电器设备的电源。
警告！
机箱务必连接电气保护接地以防止触电与电气事故，这一点至关重要。
确保安全接地未错误连接任何相导线。
bp09dz1
-6-
© ESAB AB 2007
CN
小心！
本产品适用于工业用途。 在民用环境中使用可能会引起无线电干扰。
采取适当的预防措施是用户的责任。
小心！
电源内部的导电灰尘和污染物会引起电气闪络，
这会损坏设备。 如果任由灰尘在电源内部聚集，短路就会发生（详见维护章节）。
4.1 提起说明
警告！
产品必需使用叉车或以下方式抬起
：
4.2 交货检查
1. 移除包装，检查交货时设备未直接显现出的损坏。
立即向运输公司报告任何损坏情况。
2. 在回收之前检查包装内不存在松动的零部件。
3. 检查冷却空气隙并确保清除其中的一切障碍物。
4.3 地点
小心！
起吊电源时使用吊眼或吊车。
S 确保电源前后距离墙壁或其它冷却空气障碍物的最短许可距离不小于 1 米。
S 妥善安置电源，以便于拆下顶板与侧板进行维护、清洁和检查。
S 使电源比较靠近正确安装保险丝的主插座。
S 保持电源之下的表面清洁，确保冷空气不会带来任何污染物聚集。
S 设备周围区域必须尽可能确保无尘、无蒸汽及尽可能保证凉爽。
这些因素会对冷却能力造成影响。
bp09dz1
-7-
© ESAB AB 2007
CN
4.4 电源
电源为 3 相驱动。 必须依照当地法规为电源配备带开关、防电涌功能或小型断路器
(MCB) 的插座。
4.4.1 推荐的保险丝尺寸和电缆最小横截面积
EPP-450 50 Hz
主电压 380 V 400 V
电源电缆横截面积 mm
相电流 I
保险丝、防电涌 200 A 200 A
*)由客户提供。
注意！
1eff
以上所示主电缆横截面积和保险丝尺寸符合瑞典法规。请遵照相关国家规定使用本电源。

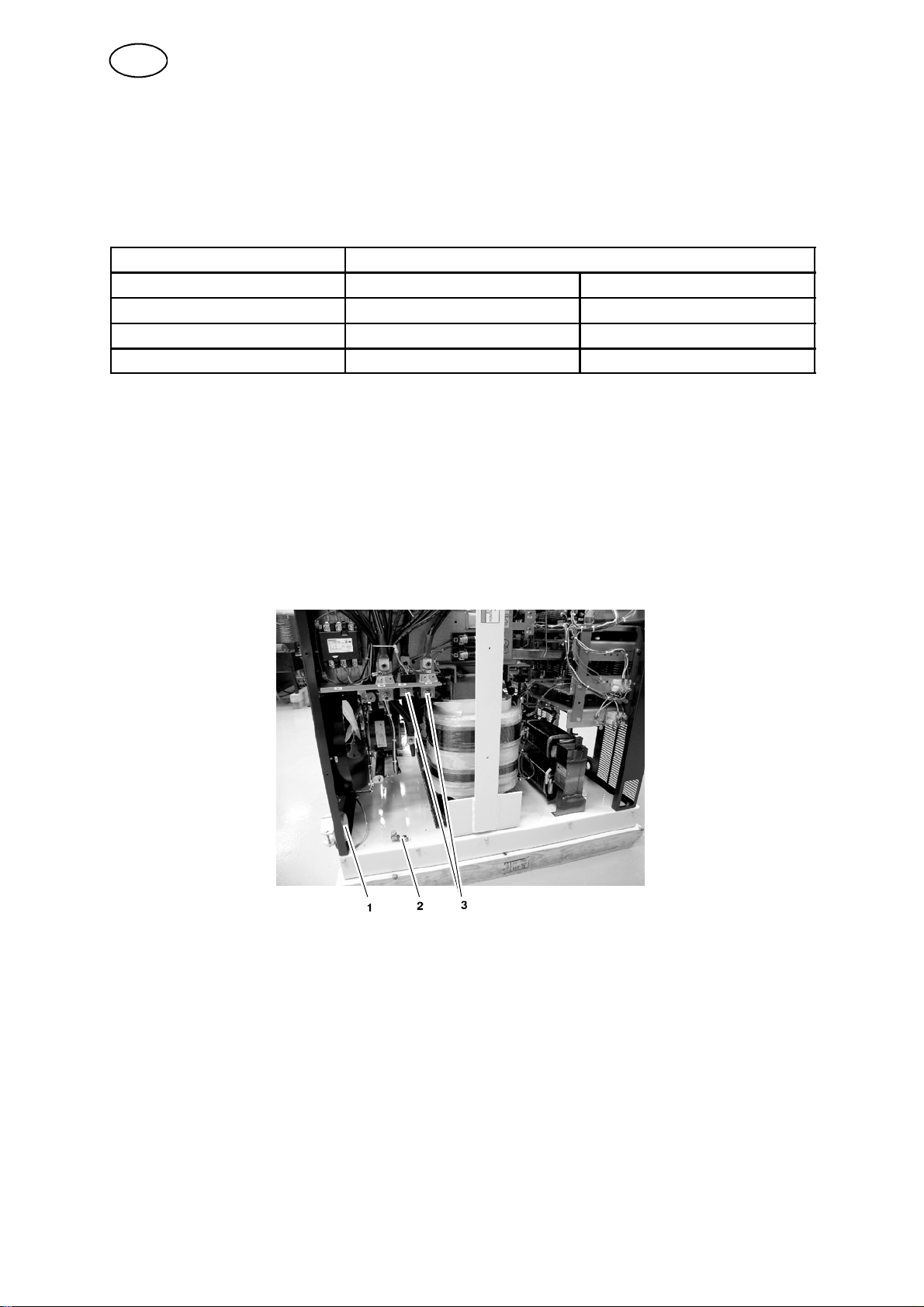

4.4.2 连接输入电源电缆
1. 拆下左侧板
2. 从背板开口 (1) 插入电源电缆。
2
4 G 90*) 4 G 90*)
167 A 159 A
3. 使用开口处的电源线扣紧固电缆
4. 连接安全接地线至机箱的电源接地线端子。
5. 连接相导线与相端子。
1
背板电源电缆开口
2
主接地端子
3
相端子
4.4.3 输出电缆（客户提供）
依照 105 mm
2
、600 伏绝缘铜电缆/400
安培输出电流原则选择等离子切割输出电缆（客户提供）。 对于电流为 450 安培的
100% 占空比切割，使用两根并联的 70 mm
2
600 绝缘电缆。
bp09dz1
-8-
© ESAB AB 2007
CN
4.4.4 在单独操作模式下连接电源与回路电缆、电源
1. 拆下电源前面的安全铭牌。
2. 通过前面板底部或者前面板后面电源底部的开口插入输出电缆。
3. 连接电缆至电源内部的输出端子。
4. 重新装上电源前面的安全铭牌。
安全铭牌已拆下
EPP-450
电源
(+)
回路 电极 *建议使用两根 70 mm
(--)
100% 占空比操作。 对于低于 400A
维弧
100% 占空比的操作，可以使用一根
105 mm
且占空比不高于 80%
的操作，可以使用一根 105 mm
。 峰值占空比为 80% 意即在任意 10
分钟时间内操作时间均不会超过 8
分钟。
*2-105 mm
2
600V
正极导线连接至工作部件
*2-105 mm
负极导线，位于
2
600V
电弧启动箱（高频
发电机）内
1-2.5 mm
2
600V
导线，连接至位于
电弧启动箱（高频发电机）内
的维弧接头
2
导线执行 450A
2
导线。 此外，对于 450A
2
导线
bp09dz1
-9-
© ESAB AB 2007
CN
4.5 并联安装
两个电源可通过并联连接扩大输出电流范围。
小心！
进行电流低于 100 A 的切割时仅使用一个电源。 建议在进行电流低于 100 A
的操作之前拆下辅助电源的负极导线。断开的导线必须安全隔离，以防止触电风险。
4.5.1 两个电源的并联连接
小心！
主电源有电极导线（负极导线）跳线。 辅助电源有回路导线（正极导线）跳线。
1. 连接负极输出电缆至电弧启动箱（高频发电机）。
2. 连接正极输出电缆至工作部件。
3. 连接电源之间的正极电缆与负极电缆。

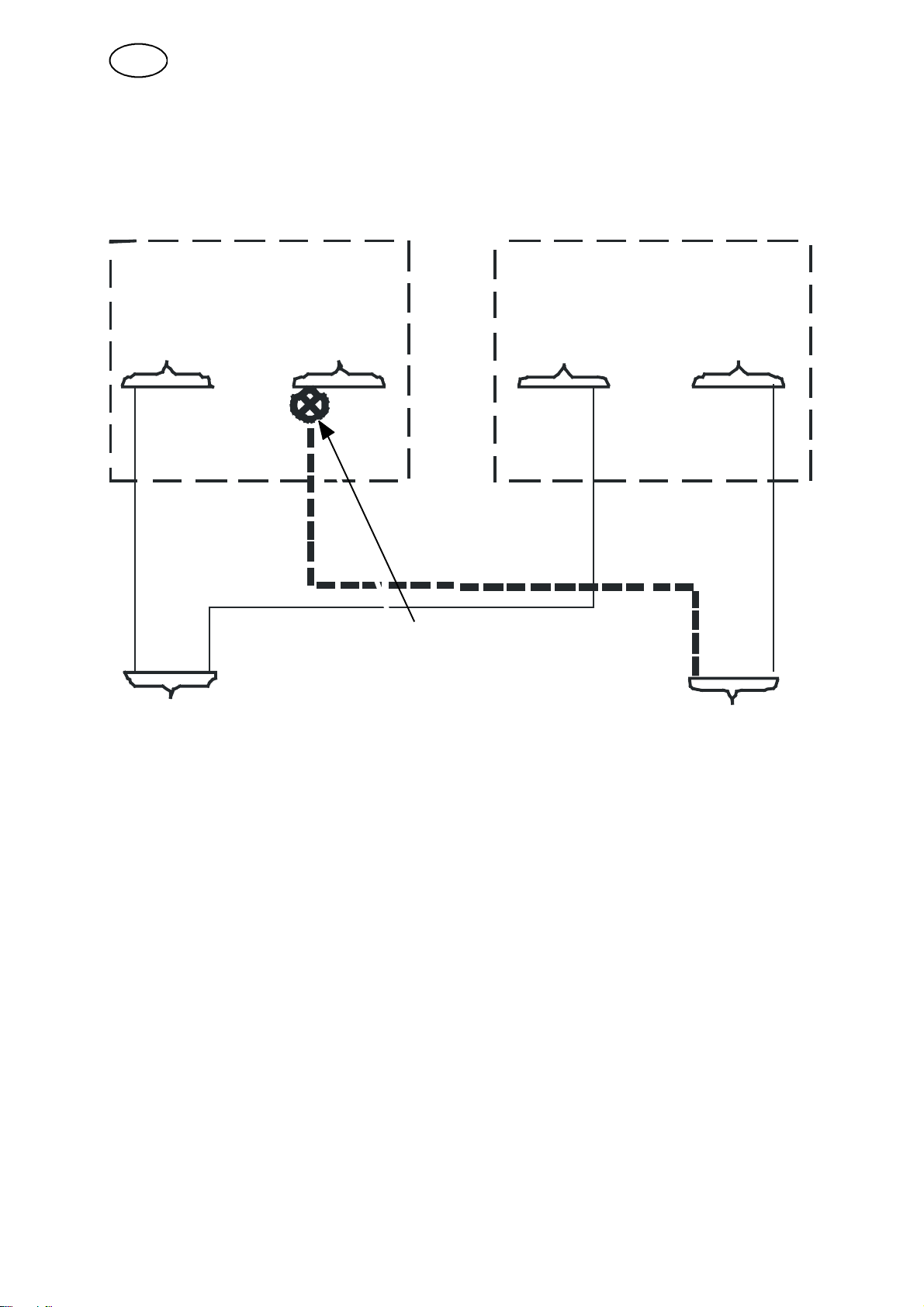

4. 连接维弧电缆至电源内部的维弧线端子。 不使用辅助电源维弧连接。
维弧电路未并联连接。
5. 将辅助电源上的维弧开关（标有高/低档）设置到低档。
6. 将主电源上的维弧开关（标有高/低档）设置到高档。

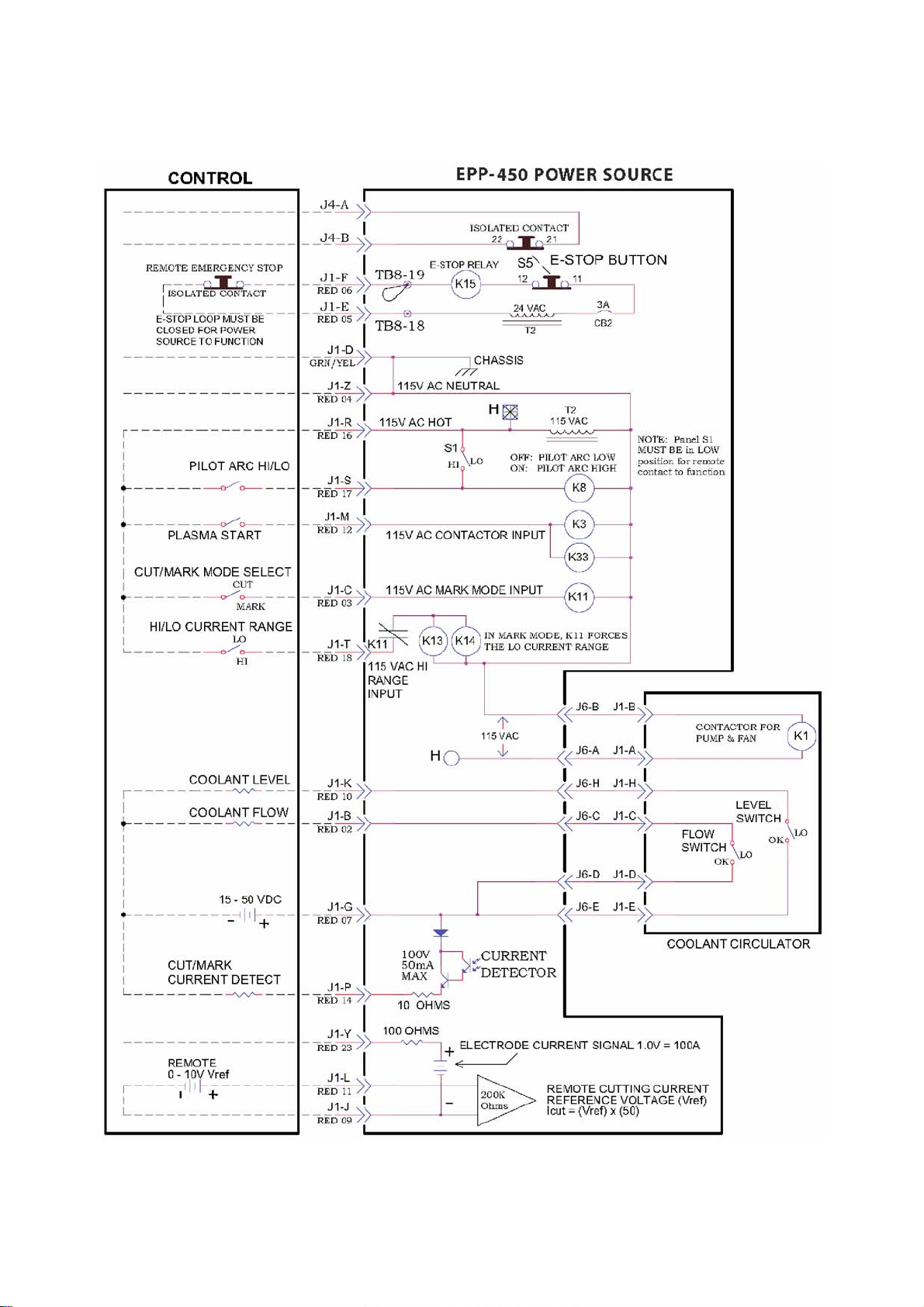

7. 如果输出电流由直流电参考信号“0.00–10.00
V”远程控制，则必须发送相同的参考信号到两个电源。 连接两个电源的
J1-G（直流电正值 0.00-10.00 V）及连接两个电源的 J1-P（负值）。
同时启用两个电源时，用以下方程式计算输出电流：
在高电流区域：（输出电流）=（参考电压）x 160
电源未安装电源电压开关。 使用电源插座的开关断开电源电压。
bp09dz1
-10-
© ESAB AB 2007
CN

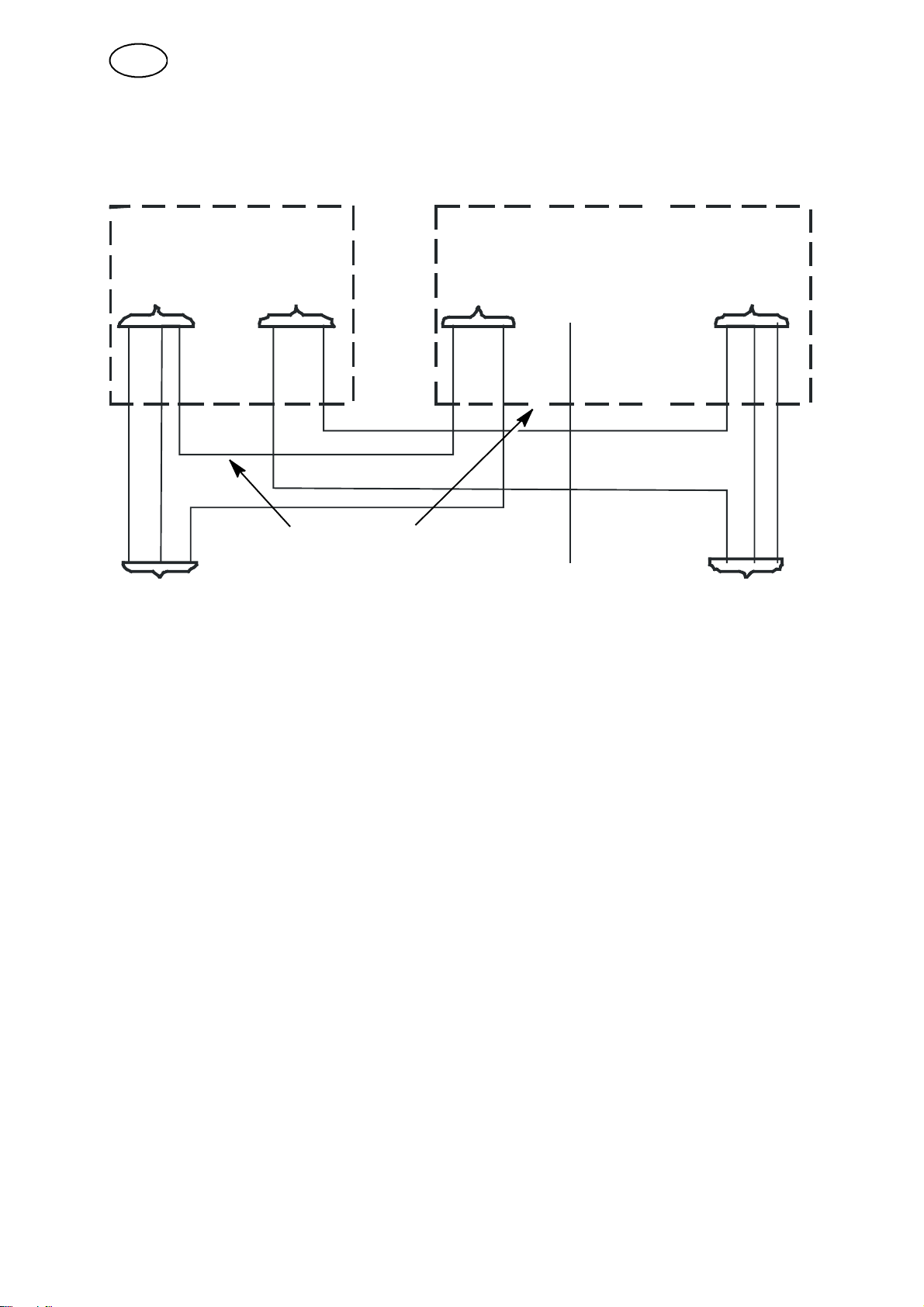

两个电源都使用时并联连接两个电源。
以下接头适用于 800A、100% 占空比或 900A 但不高于 80% 占空比的并联操作。
80% 占空比意即任意 10 分钟时段内“开启”的时间为 8 分钟。
EPP-450 EPP-450
辅助电源 主电源
回路 电极 回路 电极
(+) (-) (+) 维弧 (-)
2-105 mm2 600 V
正极导线，
连接至工作部件
1-2.5 mm
导线，连接至电弧启动
箱（高频发电机）内
的维弧接头
2
600V
2 - 105 mm
位于电弧启动箱
（高频发电机内
2
600V
负极导线，
bp09dz1
-11-
© ESAB AB 2007
CN
超过 800A 且为 100% 占空比的操作请参阅以下连接示意图。
EPP-450 EPP-450
辅助电源 主电源
回路 电极 回路 电极
(+) (-) (+) 维弧 (-)
3-70 mm2 600 V
正极导线，
连接至工作部件
70 mm2 600 V
连接跳线，
位于装置之间
1-2.5 mm
2
600V
导线，连接至电弧启动
箱（高频发电机）内
的维弧接头
3-70 mm
2
600V
负极导线，
位于电弧启动箱
（高频发电机内
bp09dz1
-12-
© ESAB AB 2007
