AristoMig 500

400 V version

Gebruiksaanwijzing

0459 290 001 NL 060228

Valid for serial no. 304--xxx--xxxx, 445--xxx--xxxx,
524--xxx--xxxx

1 RICHTLIJN 3........................................................

2 VEILIGHEID 3.......................................................

3 INLEIDING 5.........................................................

3.1 Apparatuur 5...............................................................

4 TECHNISCHE GEGEVENS 5..........................................

5 INSTALLATIE 6......................................................

5.1 Hijsinstructies 7.............................................................

5.2 Plaatsing 7.................................................................

5.3 Netspanning 7..............................................................

5.4 Afsluitweerstand 8...........................................................

6 GEBRUIK 8.........................................................

6.1 Aansluitingen en bedieningsorganen 8.........................................

6.2 Stroombron inschakelen 9....................................................

6.3 Ventilator 9.................................................................

6.4 Oververhittingsbeveiliging 9..................................................

6.5 Koeleenheid 9..............................................................

6.6 Afstandsbediening 9.........................................................

7 ONDERHOUD 10......................................................

7.1 Luchtfilter schoonmaken 10....................................................

7.2 Koelmiddel bijvullen 10........................................................

8 PROBLEMEN OPLOSSEN 11..........................................

9 RESERVEONDERDELEN BESTELLEN 11...............................

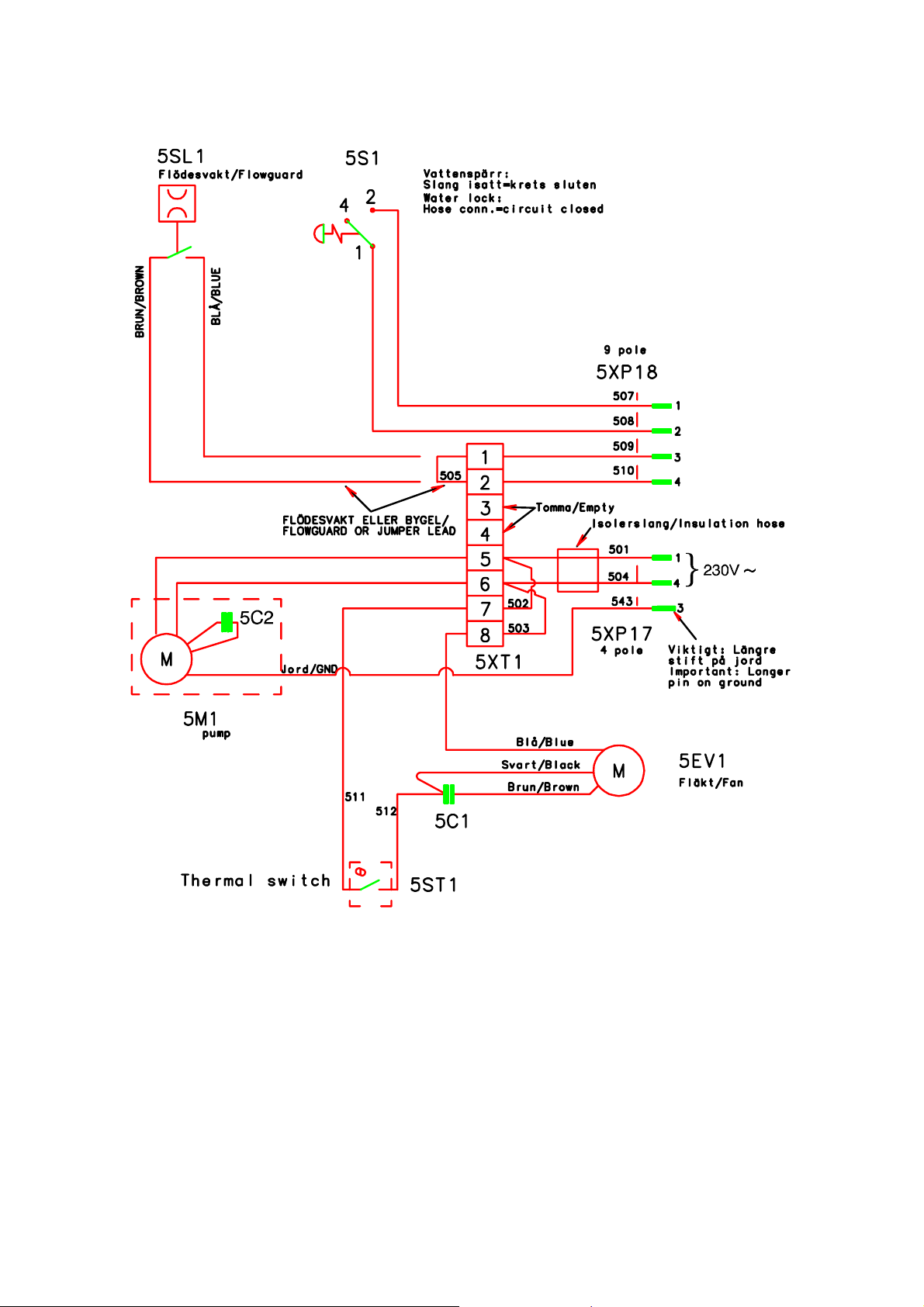

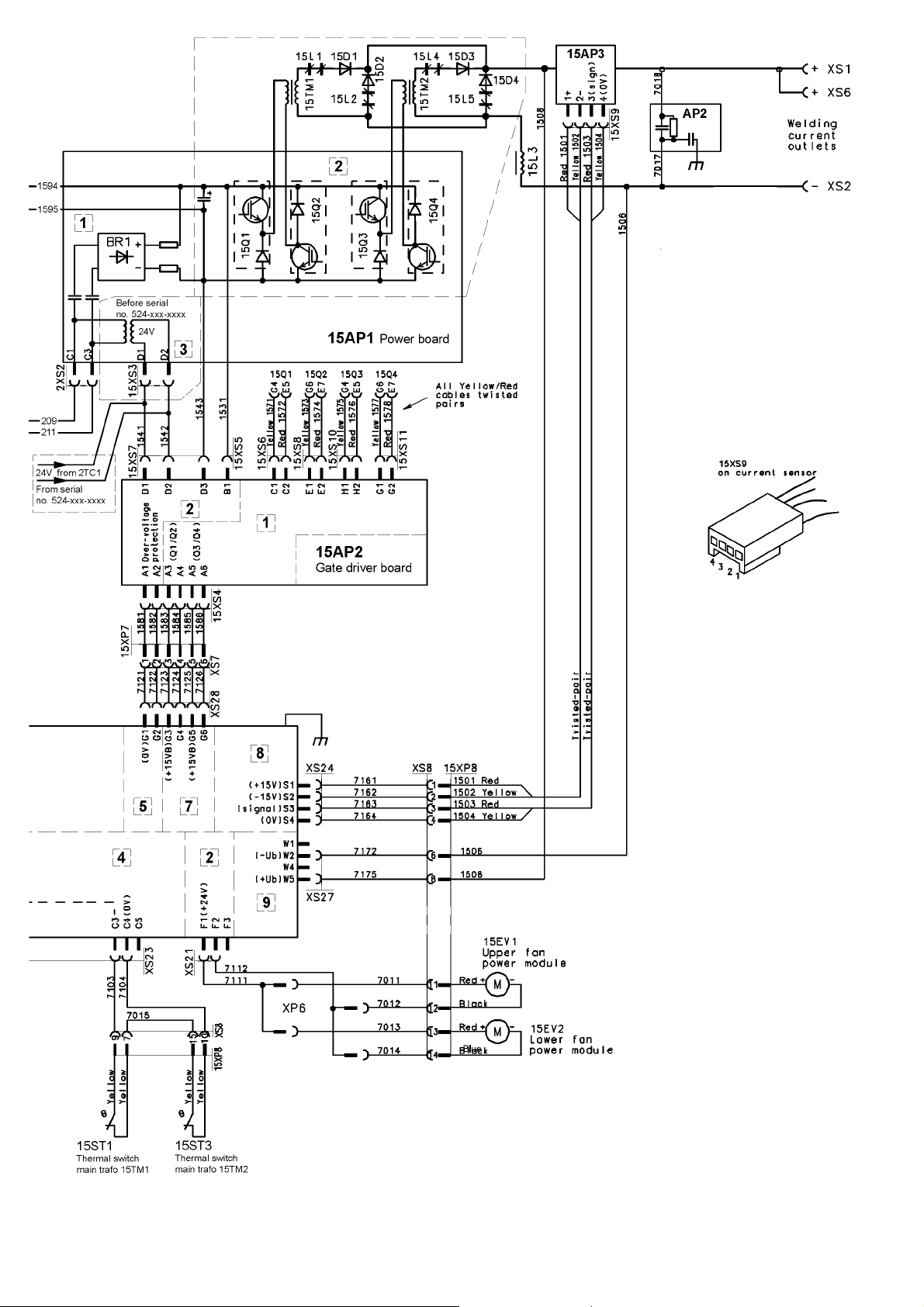

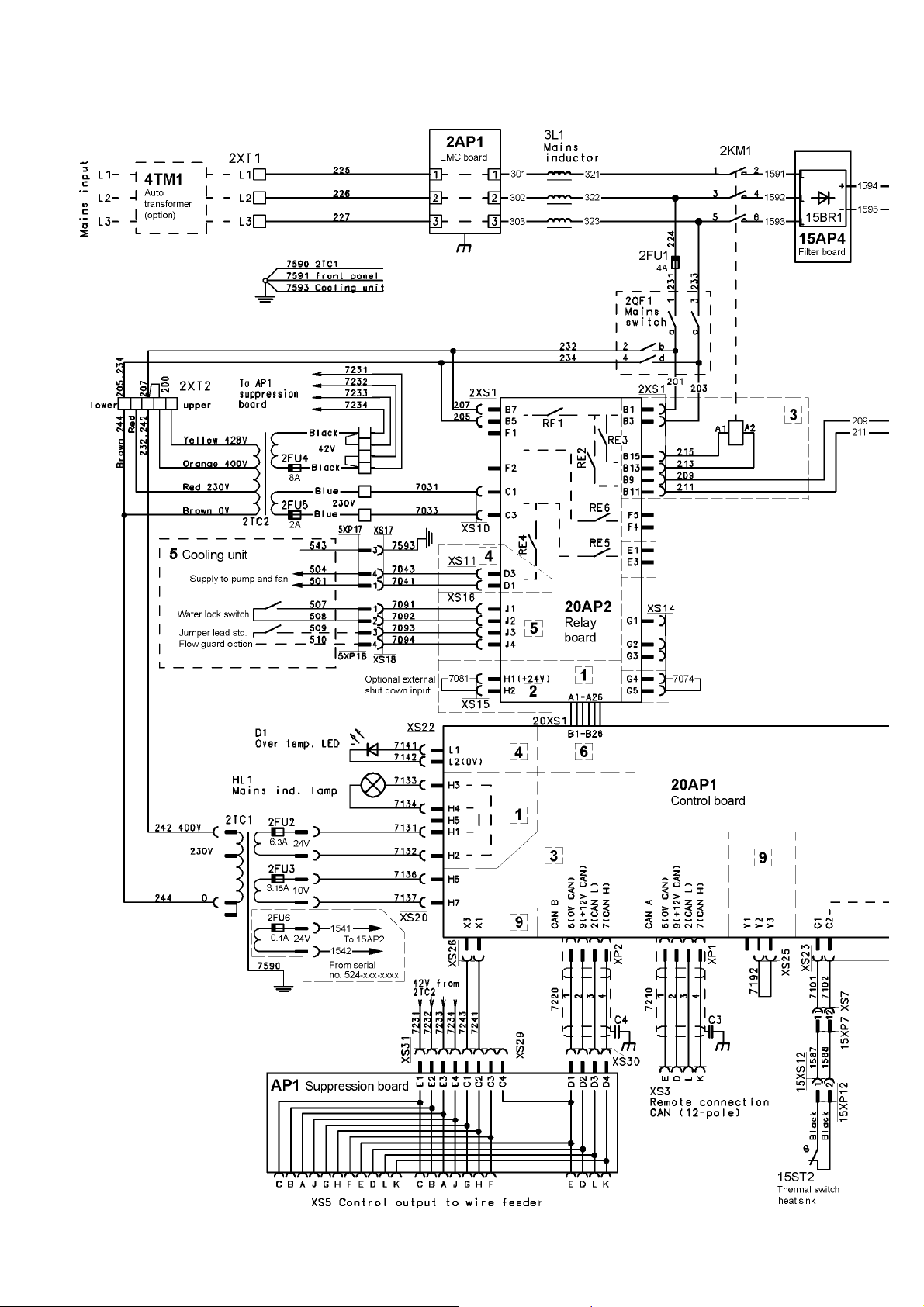

SCHEMA 12.............................................................

BESTELNUMMER 15.....................................................

RESERVEONDERDELENLIJST 16.........................................

ACCESSOIRES 17.......................................................

Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.

TOCh

-- 2 --

NL

1 RICHTLIJN

ESAB Welding Equipment AB, S--695 81 Laxå, Zweden, verklaart geheel onder eigen verantwoorde­lijkheid dat lasstroombron AristoMig 500 van het serienummer 304 in overeenstemming is met norm
IEC/EN 60974--1 conform de bepalingen in richtlijn (73/23/EEG) met de annex (93/68/EEG) en met
norm EN 50199 conform de bespalingen in richtlijn (89/336/EEG) met annex (93/68/EEG).

VERKLARING VAN OVEREENSTEMMING

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

Laxå 2003--04--07

Henry Selenius
Vice President
ESAB Welding Equipment AB
695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 411924

2VEILIGHEID

De gebruiker van een ESAB lasuitrusting draagt de uiteindelijke verantwoordelijkheid voor de veilig­heidsmaatregelen die van toepassing zijn voor het personeel dat met of in de buurt van de
installatie werkt. De veiligheidsmaatregelen moeten voldoen aan de eisen die aan dit type
lasuitrusting gesteld worden. De inhoud van deze aanbevelingen moet beschouwd worden als
een aanvulling op de normale regels die van toepassing zijn voor een werkplaats.

Alle handelingen moeten uitgevoerd worden door personeel dat goed op de hoogte is van de
werking van de lasuitrusting. Een verkeerd maneuver kan tot een abnormale situatie leiden
waardoor de operateur gewond kan raken en de machine beschadigd kan worden.

1. Al het personeel dat met de machine werkt, moet goed op de hoogte zijn van:

S de bediening
S de plaats van de noodstop
S de werking
S de geldende veiligheidsvoorschriften
S de lastechniek

2. De operateur moet controleren:
S of er zich geen onbevoegden binnen het werkgebied van de lasuitrusting bevinden,

voor hij begint te werken.

S of er niemand op een onbeschermde plaats staat wanneer de lichtboog wordt ontsto-

ken.

3. De werkplaats moet:

S doelmatig zijn
S tochtvrij zijn

4. Persoonlijke veiligheidsuitrusting
S Draag altijd de voorgeschreven persoonlijke veiligheidsuitrusting zoals b.v. een lasbril,

onontvlambare kleding, lashandschoenen.

S Draag nooit loszittende kleding zoals sjaals, armbanden, ringen e.d. die beklemd kun-

nen raken, of brandwonden kunnen veroorzaken.

5. Algemene veiligheidsvoorschriften

S Controleer of de aangeduide retourleiders goed aangesloten zijn.
S Alleen bevoegd personeel mag aan de elektrische eenheden werken.
S De benodigde brandblusuitrusting moet gemakkelijk bereikbaar zijn op een duidelijk

aangegeven plaats.

S Wanneer de lasuitrusting in gebruik is, mag hij niet gesmeerd worden en mag er geen

onderhoud uitgevoerd worden.

ba37d1ha

-- 3 --

NL

WAARSCHUWING

DE VLAMBOOG EN HET SNIJDEN KUNNEN GEVAARLIJK ZIJN VOOR UZELF EN VOOR ANDE­REN; DAAROM MOET U VOORZICHTIG ZIJN BIJ HET LASSEN. VOLG DE VEILIGHEIDSVOOR­SCHRIFTEN VAN UW WERKGEVER OP. ZE MOETEN GEBASEERD ZIJN OP DE WAARSCHU­WINGSTEKST VAN DE PRODUCENT.

ELEKTRISCHE SCHOK -- Kan dodelijk zijn

S Installeer en aard de lasuitrusting volgens de geldende normen.
S Raak delen die onder stroom staan en elektroden niet aan met onbedekte handen of met natte

beschermuitrusting.

S Zorg dat u geïsoleerd bent van aarde en van het werkstuk.
S Zorg ervoor dat u een veilige werkhouding hebt.

ROOK EN GAS -- Kunnen uw gezondheid schaden

S Zorg ervoor dat u niet met uw gezicht in de lasrook hangt.
S Ververs regelmatig de lucht in de werkruimte en zorg ervoor dat de lasrook en het gas afgezo-

gen worden.

LICHTSTRALEN -- Kunnen de ogen beschadigen en de huid verbranden

S Bescherm uw ogen en uw lichaam. Gebruik een geschikte lashelm met filter en draag altijd be-

schermende kleding.

S Scherm uw werkruimte af met geschikte beschermmiddelen of gordijnen, zodat niemand an-

ders gewond kan raken.

BRANDGEVAAR

S De vonken kunnen brand veroorzaken. Zorg er daarom voor dat er geen brandgevaarlijk mate-

riaal in de buurt is.

LAWAAI -- Geluidsoverlast kan het gehoor beschadigen

S Bescherm uw oren. Gebruik gehoorbeschermers of andere gehoorbescherming.
S Waarschuw omstanders voor de gevaren.

BIJ DEFECTEN -- Neem contact op met een vakman.

LEES DEZE GEBRUIKSAANWIJZING GRONDIG DOOR VOOR U

OVERGAAT TOT INSTALLATIE EN GEBRUIK.

BESCHERM UZELF EN ANDEREN!

ESAB heeft alle benodigde lasbeschermingsvoorzieningen en accessoires
voor u.

WAARSCHUWING!

Lees deze gebruiksaanwijzing grondig door voor u overgaat
tot installatie en gebruik.

WAARSCHUWING!

Gebruik de stroombron niet voor het ontdooien van bevroren pijpen.

Dit product is uitsluitend bedoeld voor booglassen.

ba37d1ha

-- 4 --

NL

Voer nooit elektrische apparatuur met gewoon afval af!

In overeenstemming met de Europese richtlijn 2002/96/EC voor Afval van Elektrische en
Elektronische Apparatuur en de toepassing hiervan overeenkomstig nationale
regelgeving, moeten producten aan het einde van de levensduur apart worden
ingezameld en worden aangeboden bij een recyclingsinrichting. Als de eigenaar van de
apparatuur moet u bij uw lokale contactpersoon informatie opvragen over een
goedgekeurd inzamelplan.

Naleving van deze Europese richtlijn verbetert het milieu en uw gezondheid!

3 INLEIDING

De AristoMig 500 is een MIG/MAG--lasstroombron, die ook gebruikt kan worden
voor MMA--lassen.

Er zijn twee varianten van de stroombron:

S AristoMig 500 zonder koeleenheid
S AristoMig 500 met koeleenheid

N.B.: Deze instructies beschrijven een AristoMig 500 met koeleenheid.
De stroombron is bedoeld voor gebruik met draadaanvoereenheid AristoFeed 30 of

AristoFeed 48.
Alle instellingen worden gemaakt via de draadaanvoerheid of bedieningseenheid

Aristo Pendant U8.

Zie pagina 17 voor details over ESAB--accessoires voor het product.

3.1 Apparatuur

De AristoMig 500--stroombron wordt geleverd met een afsluitweerstand, 5m
werkstukkabel en een instructiehandleiding.

4 TECHNISCHE GEGEVENS

AristoMig 500

Netspanning 400 V, ±10%, 3∼ 50/60 Hz
Primaire stroom

I

MIG/MAG

max.

I

MMA

max.

Nullastvermogen minimale vereiste in energie­besparende modus, 6,5 minuut na lassen

Spannings--/stroombereik

MIG/MAG
MIG/MAG, bedieningspaneel M2
MMA

Maximaal vermogen bij MIG/MAG
60% inschakelduur
100% inschakelduur

Maximaal vermogen bij MMA
60% inschakelduur
100% inschakelduur

Arbeidsfactor bij maximale stroom 0.85
Rendement bij maximale stroom 86 %

39 A
40 A

50 W

8--60 V / 16-- 500 A
8-- 42 V
16--500 A

500 A / 39 V
400 A / 34 V

500 A / 40 V
400 A / 36 V

ba37d1ha

-- 5 --

NL

AristoMig 500

Open spanning

MIG/MAG
MMA

Bedrijfstemperatuur --10 tot +40˚C
Afmetingen, lxbxh

met koeleenheid

Geluidsdruk continu <70 dB
Gewicht

met koeleenheid

Isolatieklasse transformator H
Beschermingsklasse IP 23
Gebruiksklasse

Koeleenheid

Koelvermogen 2500 W bij 40˚C temperatuurverschil en water-

Koelmiddel 50% water / 50% glycol
Hoeveelheid koelmiddel 5,5 l
Maximale waterstroom 2,0 l/min
Maximaal aantal watergekoelde lastoortsen dat

mag worden aangesloten

72 -- 88 V
68 -- 80 V

625 x 394 x 496 mm
625 x 394 x 776 mm

66 kg
86 kg

stroom van 1,5 l/min

twee MIG--lastoortsen of
één TIG--toorts en één MIG--lastoorts

Relatieve inschakelduur

De relatieve inschakelduur geeft de tijd weer als een percentage van een periode van tien minuten
waarin u kunt lassen met een bepaalde belasting.

Veiligheidsnorm

De IP--code geeft de beveiligingsklasse aan, d.w.z. de graad van bescherming tegen vaste voorwer­pen en vocht. Een apparaat met IP 23 is bestemd voor gebruik zowel binnen-- als buitenshuis.

Gebruiksklasse

Het symbool betekent dat de lasstroombron geconstrueerd is voor het gebruik in ruimten
met een verhoogd elektrisch risico.

5 INSTALLATIE

De installatie dient door een bevoegd persoon te worden uitgevoerd.

WAARSCHUWING!

Dit product is bestemd voor industrieel gebruik. In een woonomgeving kan dit product radiostoring
veroorzaken. Het is de verantwoordelijkheid van de gebruiker om passende voorzorgsmaatregelen
te nemen.

Opmerking!

Sluit de stroombron aan op een stopcontact met een netwerkimpedenatie van 0.190 ohm of minder.
Als de netwerkimpedantie hoger is kunnen de lampjes gaan flikkeren.

ba37d1ha

-- 6 --

NL

5.1 Hijsinstructies

Met stroombron Met trolley en stroombron Met trolley 2 en stroombron

5.2 Plaatsing

Plaats de lasstroombron zo dat de ventilatieopeningen niet geblokkeerd worden.

5.3 Netspanning

Zorg dat de eenheid op de juiste netspanning is aangesloten
en dat deze wordt beveiligd door een zekering van voldoende
sterkte. Zorg dat de eenheid volgens de regels wordt geaard.

Gegevens over aansluiting op netspanning

Aanbevolen zekeringen en kabels

AristoMig 500 400 V 3µ 50 Hz

Netspanning 400 V
Diameter netkabel, mm
Primaire stroom, I RMS 31 A
Zekering

Anti--piekstroom
Type C MCB

Opmerking!

De bovenstaande kabeldiameters en zekeringen zijn in overeenstemming met de Zweedse
regelgeving. Ze zijn misschien niet van toepassing in andere landen: zorg dat de kabeldiameters en
zekeringen in overeenstemming zijn met de nationale regelgeving.

2

4G6

35 A
40 A

ba37d1ha

-- 7 --

NL

5.4 Afsluitweerstand

Om interferentie te voorkomen, moeten de
CAN--bussen worden voorzien van a fsluitweerstanden.

Eén uiteinde van de CAN--bus, met ingebouwde
afsluitweerstand, bevindt zich op het bedieningspa­neel. Het andere einde, bij de stroombron, moet
worden voorzien van een afsluitweerstand, zoals hier
rechts wordt aangegeven.

6 GEBRUIK

De algemene veiligheidsvoorschriften voor het geb ruik van d e hier besch re­ven uitrusting vindt u op pagina 3. Lees deze voorschriften zorgvuldig door,
voordat u de uitrusting in gebruik neemt.

6.1 Aansluitingen en bedieningsorganen

1 Aansluiting voor koelwater.

Op dit model niet in gebruik.

2 Aansluiting voor koelwater.

Op dit model niet in gebruik.

3 Vulopening voor koelwater 10 Zekering
4 Aansluiting voor lasstroomkabel (+)

(MMA--lassen)

5 Aansluiting voor afstandsbediening 12 Aansluiting voor lasstroom naar de draa-

6 Aansluiting voor werkstukkabel (--) 13 Aansluiting voor koelwater naar de draa-

7 Netschakelaar, 0 / 1 / START 14 Aansluiting voor koelwater van de draada-

8 Wit indicatielampje -- Stroombron AAN

9 Oranje indicatielampje -- Oververhitting

11 Aansluiting voor besturingskabel naar de

draadaanvoereenheid of de afsluitweers­tand

daanvoereenheid

daanvoereenheid -- BLAUW

anvoereenheid -- ROOD

ba37d1ha

-- 8 --

NL

6.2 Stroombron inschakelen

Schakel de eenheid in door de schakelaar (7) in de ”START”--positie te draaien.
Laat de schakelaar los, deze zal dan in positie ”1” komen te staan.

Als de netspanning wordt onderbroken tijdens het lassen en daarna weer hersteld
wordt, blijft de stroombron uitgeschakeld totdat de schakelaar weer handmatig in de
”START”--positie wordt gezet.

Schakel de stroombron uit door de schakelaar in de positie ”0” te zetten.
Als de eenheid wordt uitgeschakeld (door stroomonderbreking of als u de eenheid

op de normale wijze uitschakelt) worden de lasgegevens opgeslagen. Bij het
opnieuw inschakelen van de eenheid zijn deze gegevens dus meteen beschikbaar.

6.3 Ventilator

De ventilatoren van de eenheid blijven nog 6,5 minuut na het lassen draaien. De
eenheid wordt in de energiebesparende modus gezet. De ventilatoren gaan weer
draaien als u weer gaat lassen.

De ventilatoren draaien op lage snelheid bij een lasstroom tot 180 A. Ze draaien op
volle snelheid bij een hogere stroom.

6.4 Oververhittingsbeveiliging

De stroombron heeft dr ie beveiligingen tegen oververhitting, die in werking treden
als de interne temperatuur te hoog wordt. De lasstroom wordt onderbroken en het
oranje indicatielampje aan de voorzijde van de eenheid gaat branden. Als de
temperatuur is gedaald, wordt de beveiliging weer uitgeschakeld.

6.5 Koeleenheid

Functie tijdens het lassen

Om te kunnen lassen, drukt de lasser op de schakelaar van de lastoorts. De
stroombron wordt ingeschakeld en deze schakelt de draadaanvoereenheid en de
koelwaterpomp in.

Om te stoppen met lassen, laat de lasser de schakelaar van de lastoorts los. Het
lassen stopt, maar de koelwaterpomp blijft nog 6,5 minuut doorlopen. Daarna wordt
de stroombron in de energiebesparende modus gezet.

Beveiliging waterstroom

De waterstroombeveiliging onderbreekt de lasstroom als er geen koelmiddel
beschikbaar is. Er verschijnt een foutmelding op het bedieningspaneel. De
waterstroombeveiliging is een accessoire.

ba37d1ha

-- 9 --

NL

6.6 Afstandsbediening

De programmaversie van AristoPendant U8 moet 1.20 of hoger zijn. Bij
Aristo--apparatuur met geïntegreerde bedieningspanelen werkt de afstandsbediening
alleen als programmaversie 1.21 of hoger is geïnstalleerd.

Als de afstandsbediening is aangesloten, staan de stroombron en de
draadaanvoereenheid in de stand ”afstandsbediening”; de knoppen en draaiknoppen
zijn dan geblokkeerd. De functies kunnen alleen worden bediend via de
afstandsbediening.

Als de afstandsbediening niet wordt gebruikt, moet deze van de stroombron /
draadaanvoereenheid worden losgekoppeld, anders blijft de afstandbedieningsstand
actief.

Meer informatie over de werking van de afstandsbediening vindt u in de instructies
voor het bedieningspaneel.

7 ONDERHOUD

Regelmatig onderhoud is belangrijk voor een veilige, betrouwbare werking.

Onderhoud moet door een professional worden uitgevoerd.
Alleen personen met de juiste elektrische kennis (bevoegd personeel) mogen de
veiligheidsplaten verwijderen.

Opmerking!

Alle garantievoorwaarden van de leverancier komen te vervallen als de klant zelf
tijdens de garantieperiode reparaties uitvoert.

7.1 Luchtfilter schoonmaken

S Maak het afdekplaatje met het

stoffilter los (1).

S Verwijder het afdekplaatje (2).
S Verwijder het stoffilter (3).
S Blaas het schoon met perslucht (lage

druk).

S Plaats het filter terug met het gaas

tegen het afdekplaatje (2).

S Plaats het afdekplaatje met het stoffilter

weer terug.

7.2 Koelmiddel bijvullen

Aanbevolen is een mengsel van 50% water en 50%
ethyleenglycol.

Vul het koelmiddel tot de rand van de vulopening.

ba37d1ha

-- 1 0 --

NL

8 PROBLEMEN OPLOSSEN

Voer deze controles uit voordat u contact opneemt met een erkende reparateur.

Probleem Oplossing

Geen lasboog. S Controleer of de netspanningsschakelaar in de ”ON”--stand

staat.

S Controleer of de lasstroomkabel en de aardkabels op de

juiste manier zijn aangesloten.

S Controleer of de juiste stroomwaarde is ingesteld.
S Controleer de zekeringen.

De lasstroom wordt tijdens het
lassen onderbroken.

De beveiligingen voor overver­hitting treden vaak in werking.

Slechte lasprestaties. S Controleer of de lasstroomkabel en de aardkabels op de

S Controleer of de oververhittingsbeveiligingen in werking zijn

getreden (aangegeven door het oranje lampje op de
voorzijde).

S Controleer de netspanningszekeringen.
S Controleer of de luchtfilters verstopt zijn.

S Zorg dat u de aangegeven data voor de stroombron niet

overschrijdt (de eenheid wordt overbelast).

juiste manier zijn aangesloten.

S Controleer of de juiste stroomwaarde is ingesteld.
S Controleer of de juiste lasdraad wordt gebruikt.
S Controleer de netspanningszekeringen.

9 RESERVEONDERDELEN BESTELLEN

AristoMig 500 is zodanig geconstrueerd en getest dat deze voldoet aan de interna­tionale en europese norm IEC/EN 60974--1 en EN 50199. Na onderhoud-- of repara­tiewerkzaamheden dient de uitvoerende instantie erop toe te zien dat het product
nog steeds voldoet aan de bovengenoemde norm.

Reparaties en elektrisch onderhoud moeten worden uitgevoerd door een erkende
ESAB--onderhoudsmonteur.
Gebruik alleen originele ESAB--onderdelen.

Reserveonderdelen kunt u bestellen via de ESAB--dealer. Zie de laatste pagina van
deze publicatie.

ba37d1ha

-- 1 1 --

Schema

ba37e11a

-- 1 2 --

ba37e11a

-- 1 3 --

Cooling unit

ba37e11a

-- 1 4 --

AristoMig 500

Bestelnummer

1.

Ordering no. Denomination Type Notes

0459 230 880 Welding power source AristoMig 500
0459 230 881 Welding power source AristoMig 500 with cooling unit

0459 290 990 Spare part list AristoMig 500

The spare parts list is available on the Internet at www.esab.com
Under ”Products” and ”Welding & cutting equipment”, you will find a link to the page where you can
both search for and download instruction manuals and spare parts lists.

ba37o11a

-- 1 5 -­Edition 060228

AristoMig 500

Reserveonderdelenlijst

Item Ordering no. Denomination

1 0458 398 001 Filter
2 0458 383 001 Front grill

ba37s

-- 1 6 -­Edition 060228

AristoMig 500

Accessoires

Trolley forAristoMig ...................... 0458 530 880

Trolley 2 for AristoMig (for feeder with

counterbalance device and/or 2 gas bottles) .

0458 603 880

Guidepin............................... 0458 731 880

Autotransformer TUA2 ................... 0459 145 880

Handle (1 piece) with mounting screws . . 0459 307 881

ba37a11a

-- 1 7 -­Edition 060228

AristoMig 500

Feeder stand ............................ 0458 522 880

Remote control adapter RA12 12pole ....

For analogue remote controls to CAN based
equipment.

RemotecontrolunitMTA1CAN ..........

MIG/MAG: wire feed speed and voltage
MMA: current and arc force
TIG: current, pulse and background current

RemotecontrolunitM110ProgCAN......

Choice of on of 10 programs
MIG/MAG: voltage deviation
TIG and MMA: current deviation

RemotecontrolunitAT1CAN ............

MMA and TIG: current

0459 491 910

0459 491 880

0459 491 882

0459 491 883

ba37a11a

RemotecontrolunitAT1CFCAN .........

MMA and TIG: rough and fine setting of
current.

-- 1 8 --

0459 491 884

Edition 060228

AristoMig 500

Remote control cable 12 pole -- 4 pole

5m ....................................

10m ...................................

15m ...................................

25m....................................

0.25m .................................

Connection set

1.7m ..................................

5m ....................................

10m ...................................

15m ...................................

25m ...................................

35m ...................................

Connection set water

1.7m ..................................

5m ....................................

10m ...................................

15m ...................................

25m ...................................

35m ...................................

0459 554 880
0459 554 881
0459 554 882
0459 554 883
0459 554 884

0456 528 880
0456 528 890
0456 528 881
0456 528 882
0456 528 883
0456 528 884

0456 528 885
0456 528 895
0456 528 886
0456 528 887
0456 528 888
0456 528 889

Return cable 5m70mm2............... 0156 743 881

Water flow guard 0.7l/min ............... 0456 855 880

MMC kit AristoMig ....................... 0459 579 880

Connection set

for connection of two wire feed units ........

0459 546 880

ba37a11a

-- 1 9 -­Edition 060228

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna--Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V.
Brussels
Tel: [phone]
Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Prague
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Copenhagen--Valby
Tel:[phone]
Fax:[phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel:[phone]
Fax:[phone]

GERMANY

ESAB GmbH
Solingen
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel:[phone]
Fax:[phone]

ITALY

ESAB Saldatura S.p.A.
Mesero (Mi)
Tel:[phone]
Fax:[phone]

THE NETHERLANDS

ESAB Nederland B.V.
Utrecht
Tel: [phone]
Fax: [phone]

NORWA Y

AS ESAB
Larvik
Tel:[phone]
Fax:[phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel:[phone]
Fax:[phone]

SPAIN

ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel:[phone]
Fax:[phone]

ESAB international AB
Gothenburg
Tel:[phone]
Fax:[phone]

SWITZERLAND

ESAB AG
Dietikon
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem--MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
Selangor
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel:[phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Representative offices

BULGARIA

ESAB Representative Office
Sofia
Tel/Fax: [phone]

EGYPT

ESAB Egypt
Dokki--Cairo
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Representative Office
Bucharest
Tel/Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

LLC ESAB
St Petersburg
Tel: [phone]
Fax: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

ESAB AB
SE-- 695 81 LAXÅ
SWEDEN
Phone [phone]

www.esab.com

0511118
