Aristo®

Mig4004iPulse

Ръководство за експлоатация

0463 431 001 BG 20160218 Valid for: serial no. 551-xxx-xxx

СЪДЪРЖАНИЕ

1 БЕЗОПАСНОСТ .................................................................................................. 4

1.1 Значение на символите.....................................................................................4

1.2 Мерки за безопасност........................................................................................ 4

2 ВЪВЕДЕНИЕ ....................................................................................................... 8

2.1 Оборудване ......................................................................................................... 8

3 ТЕХНИЧЕСКИ ДАННИ ........................................................................................9

4 МОНТАЖ ............................................................................................................ 11

4.1 Разположение ................................................................................................... 11

4.2 Инструкция за повдигане................................................................................ 11

4.3 Мрежово захранване ....................................................................................... 11

5 ЕКСПЛОАТАЦИЯ ..............................................................................................15

5.1 Съединения и устройства за управление ...................................................16

5.2 Символи............................................................................................................. 16

5.3 Свързване на заваръчния и обратния кабел .............................................16

5.4 Включване/изключване на захранващия източник ................................... 17

5.5 Управление на вентилатора ........................................................................... 17

5.6 Термозащита ..................................................................................................... 17

5.7 Устройство за ограничаване на напрежението (VRD) ...............................17

5.8 Дистанционно управление ............................................................................. 17

5.9 MIG/MAG и заваряване със самоекранирана тел със

сърдечник ...................................................................................................... 18

6 ТЕХНИЧЕСКО ОБСЛУЖВАНЕ......................................................................... 19

6.1 Проверка и почистване ................................................................................... 19

6.2 Заваръчна горелка...........................................................................................20

7 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ ...................................................... 21

8 ПОРЪЧКА НА РЕЗЕРВНИ ЧАСТИ .................................................................. 23

СХЕМА ...................................................................................................................... 24

КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА...................................................................... 25

СПИСЪК НА РЕЗЕРВНИТЕ ЧАСТИ.......................................................................26

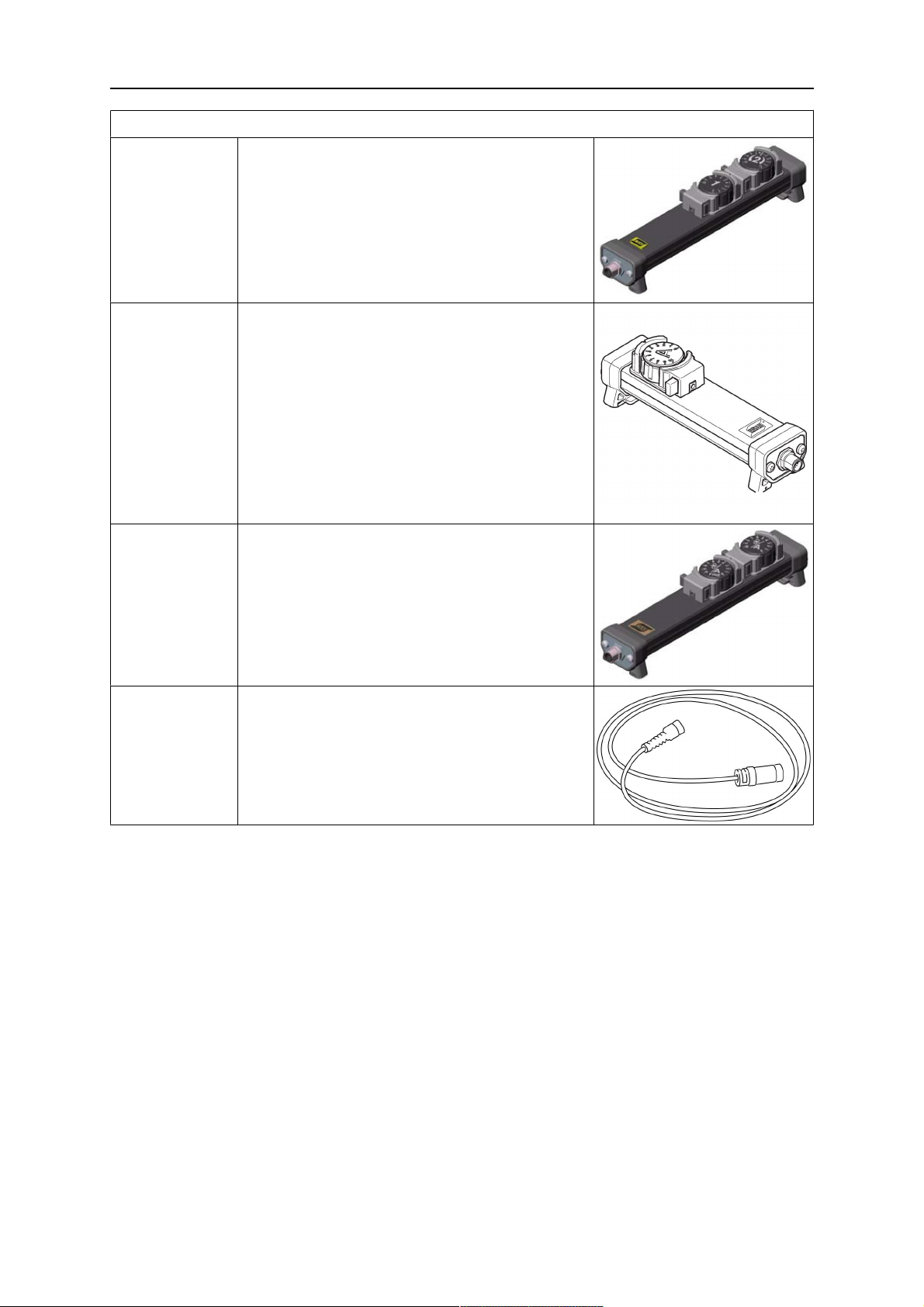

ПРИНАДЛЕЖНОСТИ ...............................................................................................27

Запазени права за промяна на спецификациите без предварително известие.

0463 431 001 © ESAB AB 2016

1 БЕЗОПАСНОСТ

1.1 Значение на символите

Както са използвани в ръководството: Означава внимание! Бъдете внимателни!

ОПАСНОСТ! Означава непосредствена опасност, която, ако не бъде избегната, ще

доведе до незабавно, сериозно нараняване или смърт.

ПРЕДУПРЕЖДЕНИЕ! Означава потенциална опасност, която може да доведе до телесно

нараняване или смърт.

ВНИМАНИЕ! Означава опасност, която може да доведе до леки телесни

наранявания.

ПРЕДУПРЕЖДЕНИЕ!

Преди употреба прочетете и разберете ръководството за работа и спазвайте всички етикети, практики за безопасност на служителите и информационни листове за безопасност на материалите (MSDS).

1.2 Мерки за безопасност

Потребителите на оборудване ESAB носят пълната отговорност за осигуряване на спазването на всички приложими мерки за безопасност на всеки, който работи с оборудването или в близост до него. Мерките за безопасност трябва да отговарят на всички изисквания, приложими за типа оборудване. В допълнение към стандартните нормативни разпоредби, които са валидни за работното място, трябва да се спазват следните препоръки.

Всички дейности трябва да се извършват от обучен персонал, добре запознат с работата с оборудването. Неправилната работа на оборудването може да доведе до опасни ситуации, които да предизвикат нараняване на оператора и повреда на оборудването.

1. Всеки, който работи с оборудването, трябва да бъде запознат с:

○ неговата работа

○ местоположението на аварийните спирачки

○ неговата функция

○ приложимите мерки за безопасност

○ заваряването и рязането и останалите приложими функции на оборудването

2. Операторът трябва да осигури следното:

○ при включването на оборудването в работната му зона няма неупълномощени

лица

○ няма незащитени лица при запалването на дъгата или започването на работата

с оборудването

0463 431 001

- 4 -

1 БЕЗОПАСНОСТ

3. Работното място трябва:

○ да бъде подходящо за целта,

○ да няма въздушни течения.

4. Лични предпазни средства:

○ Винаги носете препоръчителните лични предпазни средства, като например

предпазни очила, огнезащитно облекло, предпазни ръкавици

○ Не носете свободно прилягащи дрехи и аксесоари, като шалове, гривни,

пръстени и др., които могат да бъдат захванати или да предизвикат изгаряния

5. Общи мерки за безопасност:

○ Уверете се, че обратният кабел е здраво закрепен

○ Работи по оборудване под високо напрежение могат да се извършват само от

квалифициран електротехник

○ Съответното пожарогасително оборудване трябва да бъде ясно обозначено и

поставено наблизо

○ Смазването и поддръжката не трябва да се извършват по време на работа с

оборудването.

ПРЕДУПРЕЖДЕНИЕ!

Електродъговото заваряване и рязане може да доведе до нараняване на вас и други лица. Взимайте предпазни мерки, когато заварявате и режете.

ЕЛЕКТРИЧЕСКИЯТ УДАР – Може да е смъртоносен

• Монтирайте и заземявайте оборудването в съответствие с ръководството за работа

• Не докосвайте с голи ръце, мокри ръкавици или мокро облекло електрическите части или електродите, намиращи се под напрежение

• Изолирайте себе си от работното място и земята.

• Заемете безопасна работна поза

ЕЛЕКТРОМАГНИТНО ПОЛЕ – може да представлява опасност за здравето

• Заварчиците с поставен пейсмейкър трябва да се консултират с лекаря си, преди да заваряват. Електромагнитното поле може да предизвика смущения в пейсмейкъра.

• Излагането на електромагнитно поле може да има други въздействия върху здравето, които не са известни.

• Заварчиците трябва да прилагат следните процедури, за да минимизират излагането на електромагнитно поле:

○ Прекарвайте електрода и работните кабели заедно от една и съща

страна на тялото ви. Фиксирайте ги със залепваща лента, когато това е възможно. Не заставайте между горелката и работните кабели. Никога не увивайте кабелите на горелката или работния кабел около тялото си. Дръжте източника на захранване и кабелите възможно най-далеч от тялото си.

○ Свържете работния кабел към детайла възможно най-близо до

зоната, в която ще заварявате.

0463 431 001

- 5 -

1 БЕЗОПАСНОСТ

ГАЗОВЕ И ДИМ – Могат да представляват опасност за здравето

• Дръжте главата си далеч от димните газове

• Използвайте вентилация, аспирация в участъка на дъгата или и двете

ЕЛЕКТРОДЪГОВО ИЗЛЪЧВАНЕ – може да нарани очите и да предизвика изгаряния върху кожата.

• Защитете очите и тялото си. Използвайте подходяща маска за

• Защитете стоящите в близост лица с подходящи маски или завеси

ШУМ – Прекомерният шум може да увреди слуха

Защитете ушите си. Използвайте антифони или други средства за защита на слуха.

ДВИЖЕЩИ СЕ ЧАСТИ – могат да причинят нараняване

• Дръжте всички врати, панели и капаци затворени и фиксирани на

• Изключете двигателя, преди да монтирате или свързвате модул.

• Дръжте ръцете, косата, свободните дрехи и инструментите далеч от

за отвеждане на газовете и дима от зоната на дишане и работната зона

заваряване и филтърни лещи и носете защитно облекло

мястото им. Позволявайте само на квалифицирали лица да свалят капаците с цел поддръжка и отстраняване на неизправности, когато това е необходимо. Поставете обратно панелите или капаците и затворете вратите, след като сервизното обслужване е приключено и преди да стартирате двигателя.

движещите се части.

ОПАСНОСТ ОТ ПОЖАР

• Искрите (пръските) могат да предизвикат пожар. Уверете се, че в близост няма запалителни материали

• Не използвайте затворени контейнери.

НЕИЗПРАВНОСТ – В случай на неизправност потърсете експертна помощ.

ЗАЩИТЕТЕ СЕБЕ СИ И ДРУГИТЕ!

ВНИМАНИЕ!

Настоящият продукт е изцяло предназначен за електродъгово заваряване.

ПРЕДУПРЕЖДЕНИЕ!

Не използвайте захранващия източник за размразяване на замръзнали части.

ВНИМАНИЕ!

Оборудването от клас А не е предназначено за употреба в жилищни помещения, в които електрозахранването се осъществява от обществената мрежа под ниско напрежение. В такива помещения е възможно възникване на потенциални затруднения, свързани с електромагнитната съвместимост на оборудване от клас А, вследствие на проводими или излъчващи повърхности.

0463 431 001

- 6 -

1 БЕЗОПАСНОСТ

ЗАБЕЛЕЖКА! Унищожавайте електронното оборудване чрез

предаване в пункт за рециклиране!

В съответствие с европейската Директива 2012/19/EО относно отпадъци от електрическо и електронно оборудване и нейното прилагане съгласно националното законодателство, електрическото и/или електронното оборудване, което е достигнало до края на цикъла си на експлоатация, трябва да бъде унищожено чрез предаване в пункт за рециклиране.

Тъй като Вие сте лицето, което отговаря за оборудването, Вие трябва да потърсите информация за одобрените пунктове за събиране на подобно оборудване.

За допълнителна информация се свържете с най-близкия дилър на ESAB.

ESAB е в състояние да предостави всички необходими средства за защита при заваряване и принадлежности.

0463 431 001

- 7 -

2 ВЪВЕДЕНИЕ

Mig 4004i Pulse, комбиниран с U6 или U82, предлага многофункционален пакет,

поддържащ MMA, TIG, MIG/MAG и импулсно MIG.

Захранващият източник е предназначен за употреба с телоподаващия апарат Aristo® Feed 3004/4804 или Aristo® YardFeed 2000 и охлаждащ модул COOL 1. Има Aristo® Feed 3004/4804 с две работни решения, панел Aristo® U6 и пулт за управление Aristo® U82. Има Aristo® YardFeed 2000 с панел Aristo® U6.

Информация относно принадлежностите ESAB за продукта можете да откриете в глава „ПРИНАДЛЕЖНОСТИ“ на ръководството.

2.1 Оборудване

Захранващият източник се доставя в комплект с:

• обратен кабел със скоба за заземяване, 5 m

• ръководство за експлоатация със захранващия източник за заваряване

0463 431 001

- 8 -

3 ТЕХНИЧЕСКИ ДАННИ

Mig 4004i Pulse

Мрежово напрежение 380-460 V, ±10%, 3~ 50/60 Hz

Мрежово захранване S

scmin

Ток в първичната намотка I

max

5,8 MVA

19 A

Мощност без товар 99 W

Диапазон на настройките (DC)

MIG/MAG 16 A / 14,8 V – 400 A / 34 V

MMA 16 A / 20,6 V – 400 A / 36 V

TIG 4 A / 10,2 V – 400 A / 26 V

Допустимо натоварване при заваряване MIG/MAG

60 % работен цикъл 400 A / 34,0 V

100% работен цикъл 300 A / 29,0 V

Допустимо натоварване при заваряване MМА

60 % работен цикъл 400 A / 36,0 V

100% работен цикъл 300 A / 32,0 V

Допустимо натоварване при заваряване TIG

60 % работен цикъл 400 A / 26,0 V

100% работен цикъл 300 A / 22,0 V

Коефициент на мощност при максимален

0,95

ток

Ефективност при максимален ток 89,5 %

Напрежение при отворена верига 55 V

Работна температура -10 до 40°C (14 до 104°F)

Температура при транспортиране -20 до 55°C (-4 до 131°F)

Постоянно звуково налягане при

< 70 dB (A)

празен ход

Размери, д x ш x в 445 × 250 × 380 mm (24.0 × 9.8 × 15”)

Тегло 45 kg (96 фунта)

Клас на изолация H

Клас на защита на корпуса IP 23

Класификация на приложението

Мрежово захранване, S

sc min

Минимална мрежова мощност при късо съединение, съгласно IEC 61000-3-12

Работен цикъл

Под работен цикъл се разбира времето като процент от десетминутен период, в което може да извършвате заваряване с определен товар без претоварване. Работният цикъл е валиден за температура 40°C/104°F или по-ниска.

Клас на защита на корпуса

Кодът IP обозначава класа на защита на корпуса, т.е. степента на защитеност срещу проникване на твърди замърсители или вода.

0463 431 001

- 9 -

3 ТЕХНИЧЕСКИ ДАННИ

Оборудване, обозначено с IP23, е предназначено за употреба на открито и закрито.

Клас на приложение

Символът означава, че захранващият източник е предназначен за използване в участъци с повишена опасност от електрически ток.

0463 431 001

- 10 -

4 МОНТАЖ

Инсталацията трябва да се извърши от професионален специалист.

ВНИМАНИЕ!

Настоящият продукт е предназначен за промишлена употреба. В битова среда продуктът може да предизвика радио смущения. Потребителят носи отговорността за вземане на съответните мерки.

4.1 Разположение

Разположете захранващия източник, така че нищо да не пречи на входните и изходните отвори за охлаждащия въздух.

4.2 Инструкция за повдигане

4.3 Мрежово захранване

ЗАБЕЛЕЖКА! Изисквания към мрежовото захранване

Това оборудване съответства на IEC 61000-3-12, при условие че мрежовата мощност при късо съединение е по-голяма или равна на S

свързване между потребителското захранване и обществената система. В този случай монтажникът или потребителят на оборудването, при необходимост след консултации с оператора на електроразпределителната мрежа, носят отговорността за свързване на оборудването само към захранване с мрежова мощност при късо съединение, по-голяма или равна на S

ДАННИ.

0463 431 001

. Направете справка с техническите данни в глава ТЕХНИЧЕСКИ

scmin

- 11 -

в точката на

scmin

4 МОНТАЖ

ЗАБЕЛЕЖКА!

Може да се подава захранване към захранващия източник от генератор. За повече информация свържете се с персонала на оторизиран сервиз на ESAB.

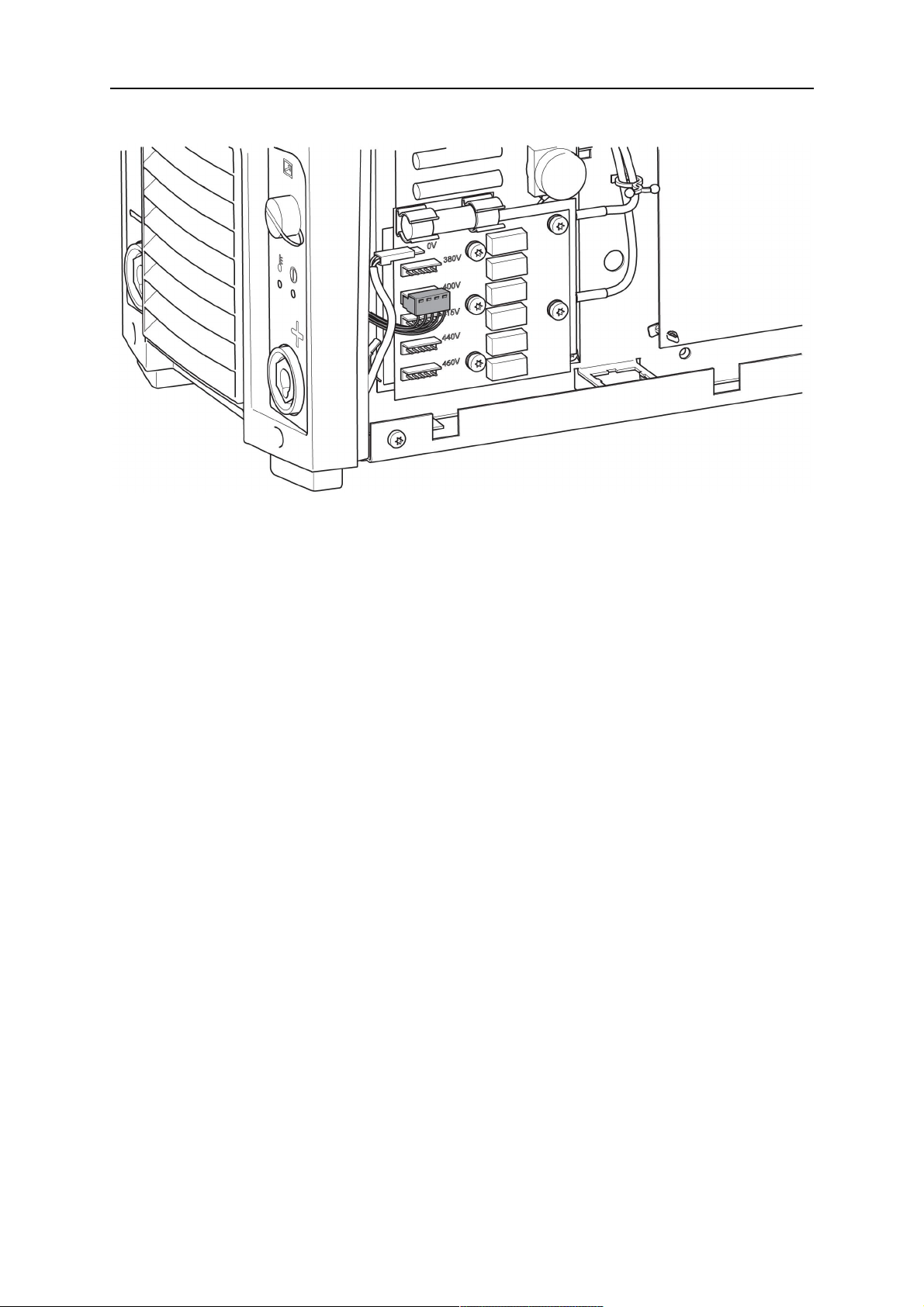

Проверете дали апаратът е свързан към захранване с необходимото напрежение и дали е защитен с правилно оразмерени предпазители. Необходимо е да се изгради защитна заземителна връзка в съответствие с изискванията.

A. Табелка с технически данни,

съдържаща информация за

захранването

Препоръчителен размер на предпазителите и минимално сечение на кабелите

Mig 4004i Pulse

Мрежово напрежение 380-460 V ±10%, 3-фазно, 50/60 Hz

Сечението на мрежовия кабел

Фазов ток I

Uin 380 V 20 A

eff

4C 10Awg (4G4 mm2)
