Aristo®

Mig4004iPulse

Käyttöohjeet

0463 431 001 FI 20160218 Valid for: serial no. 551-xxx-xxx

SISÄLLYSLUETTELO

1 TURVALLISUUS ................................................................................................... 4

1.1 Symbolien selitykset............................................................................................4

1.2 Varotoimenpiteet.................................................................................................. 4

2 JOHDANTO .......................................................................................................... 7

2.1 Varustus................................................................................................................ 7

3 TEKNISET TIEDOT .............................................................................................. 8

4 ASENNUS...........................................................................................................10

4.1 Sijoitus ................................................................................................................ 10

4.2 Nosto-ohjeet ....................................................................................................... 10

4.3 Syöttöjännite ......................................................................................................10

5 KÄYTTÖ.............................................................................................................. 14

5.1 Liitännät ja hallintalaitteet ................................................................................. 14

5.2 Symbolit ..............................................................................................................15

5.3 Hitsaus- ja maadoituskaapelien liittäminen.....................................................15

5.4 Virtalähteen kytkeminen käyttöön / pois käytöstä..........................................15

5.5 Puhaltimen ohjaus .............................................................................................15

5.6 Lämpösuojaus.................................................................................................... 15

5.7 Jännitteenrajoitus (VRD) ...................................................................................16

5.8 Kaukosäädin....................................................................................................... 16

5.9 MIG/MAG- ja täytelankahitsaus.........................................................................16

6 HUOLTO.............................................................................................................. 17

6.1 Tarkastus ja puhdistus ...................................................................................... 17

6.2 Hitsauspoltin ......................................................................................................17

7 VIANMÄÄRITYS ................................................................................................. 18

8 VARAOSIEN TILAAMINEN ................................................................................ 19

KAAVIO...................................................................................................................... 20

TILAUSNUMEROT ....................................................................................................21

VARAOSALUETTELO............................................................................................... 22

LISÄVARUSTEET...................................................................................................... 23

Pidätämme oikeudet muuttaa erittelyjä ilman eri ilmoitusta.

0463 431 001 © ESAB AB 2016

1 TURVALLISUUS

1.1 Symbolien selitykset

Tässä oppaassa käytetyt symbolit on esitelty seuraavassa. Kun näet symbolin, kiinnitä erityishuomiota ohjeisiin ja toimi huolellisesti.

VAARA! Viittaa välittömiin vaaroihin, jotka voivat aiheuttaa välittömän vakavan

henkilövahingon tai kuoleman.

VAROITUS! Viittaa mahdollisiin vaaroihin, jotka voivat aiheuttaa henkilövahingon tai

kuoleman.

VARO! Viittaa vaaroihin, jotka voivat aiheuttaa lievän henkilövahingon.

VAROITUS!

Ennen kuin käytät laitetta, lue käyttöohjeet ja noudata niitä. Noudata myös kaikissa laitteen merkinnöissä annettuja ohjeita, työnantajan turvaohjeita sekä käyttöturvallisuustiedotteita.

1.2 Varotoimenpiteet

ESAB-laitteiden käyttäjät ovat velvollisia huolehtimaan siitä, että kaikki laitteen käyttäjät ja laitteen läheisyydessä työskentelevät noudattavat kaikkia asianmukaisia varotoimenpiteitä. Varotoimenpiteiden täytyy täyttää tämäntyyppisiä laitteita koskevat vaatimukset. Seuraavia suosituksia tulisi noudattaa työpaikkaa koskevien standardimääräysten lisäksi.

Kaikki työt on teetettävä koulutetulla henkilökunnalla, jotka ovat tutustuneet hyvin laitteen toimintaan. Laitteen virheellinen käyttö voi aiheuttaa vaaratilanteen, joka voi vahingoittaa käyttäjää ja laitteistoa.

1. Kaikkien laitetta käyttävien on tunnettava: ○ sen käyttö ○ hätäpysäytyspainikkeiden sijainnit ○ sen toiminta ○ oleelliset varotoimenpiteet ○ hitsaus ja leikkaus sekä muu laitteiston käyttö.

2. Käyttäjän on varmistettava: ○ että asiattomia henkilöitä ei ole laitteen työalueella, kun se käynnistetään ○ kukaan ei ole suojaamaton, kun kaari sytytetään tai hitsaus aloitetaan.

3. Työpaikan on oltava: ○ tarkoitukseen sopiva ○ vedoton.

0463 431 001

- 4 -

1 TURVALLISUUS

4. Henkilökohtaiset suojavarusteet: ○ Käytä aina suositeltuja suojavarusteita, kuten suojalaseja, liekinkestäviä

suojavaatteita ja suojakäsineitä.

○ Älä käytä löysiä vaatteita, kuten huiveja, rannerenkaita tai sormuksia, jotka voivat

takertua tai aiheuttaa palovammoja.

5. Yleiset varotoimet: ○ Varmista, että maadoituskaapeli on kunnolla kytketty. ○ Suurjännitelaitteiden sähkötyöt saa suorittaa vain valtuutettu sähköasentaja. ○ Sammutusvälineiden täytyy olla selkeästi merkittyjä ja käden ulottuvilla. ○ Laitteen voitelua ja huoltoa ei saa suorittaa käytön aikana

VAROITUS!

Kaarihitsaus ja -leikkaus voivat aiheuttaa tapaturman sinulle ja muille. Ole varovainen hitsatessasi ja leikatessasi.

SÄHKÖISKU – voi tappaa

• Asenna ja maadoita laite käyttöohjeen mukaisesti.

• Varo koskemasta jännitteellisiin osiin tai elektrodeihin paljaalla iholla, märillä käsineillä tai märillä vaatteilla.

• Eristä itsesi työkappaleesta ja maasta.

• Varmista, että työasentosi on turvallinen.

SÄHKÖ- JA MAGNEETTIKENTÄT – voivat olla hengenvaarallisia

• Hitsaajien, joilla on sydämentahdistin, on keskusteltava lääkärin kanssa ennen laitteen käyttöä. Sähkömagneettiset kentät voivat häiritä tahdistimen toimintaa.

• Sähkömagneettisille kentille altistumisella voi olla myös muita vaikutuksia terveyteen.

• Jotta sähkömagneettisille kentille altistuminen on mahdollisimman vähäistä, noudata seuraavia ohjeita:

○ Sijoita elektrodi- ja työkaapelit yhdessä samalle puolelle vartaloosi

nähden. Kiinnitä ne teipillä, jos mahdollista. Älä asetu poltin- ja työkaapeleiden väliin. Älä kierrä poltin- tai työkaapeleita vartalosi ympärille. Pidä hitsausvirtalähde ja kaapelit mahdollisimman kaukana vartalostasi.

○ Kiinnitä työkaapeli mahdollisimman lähelle työkappaleen hitsattavaa

kohtaa.

HUURUT JA KAASUT – voivat olla hengenvaarallisia

• Pidä pääsi poissa huuruista.

• Poista huurut ja kaasut hengitystilastasi ja työpisteestä kaasuimurilla tai pisteimurilla.

KAAREN SÄTEILY – voi polttaa silmiä ja ihoa

0463 431 001

• Suojaa silmäsi ja kehosi. Käytä asianmukaista hitsausmaskia ja suodatuslinssiä ja käytä suojavaatteita.

• Suojaa sivulliset sopivilla suojuksilla tai verhoilla.

- 5 -

1 TURVALLISUUS

MELU – voimakas melu voi vahingoittaa kuuloa

Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta.

LIIKKUVAT OSAT – voivat aiheuttaa tapaturman

• Pidä kaikki luukut, paneelit ja suojukset kiinni ja kunnolla paikallaan. Vain pätevät henkilöt saavat irrottaa suojukset tarvittaessa huoltoa ja vianmääritystä varten. Kun huolto on valmis, asenna paneelit tai suojukset paikalleen ja sulje luukut ennen moottorin käynnistämistä.

• Sammuta moottori ennen yksikön asennusta tai liittämistä.

• Pidä kädet, hiukset, löysät vaatteet ja työkalut liikkuvien osien ulottumattomissa.

PALOVAARA

• Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmista, että lähellä ei ole syttyviä materiaaleja.

• Älä käytä laitetta suljettuihin säiliöihin.

TOIMINTAHÄIRIÖ – kutsu asiantuntija-apua toimintahäiriön yhteydessä. SUOJAA ITSESI JA MUUT!

VARO!

Tämä tuote on tarkoitettu yksinomaan kaarihitsaukseen.

VAROITUS!

Älä käytä virtalähdettä jäätyneiden putkien sulattamiseen.

VARO!

Luokan A laitetta ei ole tarkoitettu käytettäväksi kotitaloustiloissa, joiden jännite syötetään julkisella pienjänniteverkolla. Näissä tiloissa luokan A laitteiden sähkömagneettista yhteensopivuutta ei ehkä voida taata johtuneiden ja säteiltyjen häiriöiden vuoksi.

HUOM! Toimita sähkölaitteet sähköromun keräyspisteeseen!

Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2012/19/EY ja kansallisen lainsäädännön mukaan vanhentuneet sähkö- ja/tai elektroniikkalaitteet on toimitettava keräyspisteeseen.

Laitteesta vastaavana henkilönä olet velvollinen selvittämään hyväksytyt keruupisteet.

Lisätietoa saat lähimmältä ESAB-jälleenmyyjältä.

ESAB voi tarjota sinulle kaikki tarvittavat suojavarusteet ja lisävarusteet.

0463 431 001

- 6 -

2 JOHDANTO

Mig 4004i Pulse yhdessä U6- tai U82-ratkaisun kanssa tarjoaa monipuolisen paketin, joka

tukee MMA-, TIG-, MIG/MAG- ja pulssi-MIG-hitsausta.

Virtalähde on tarkoitettu käytettäväksi Aristo® Feed 3004/4804 -langansyöttöyksiköiden tai Aristo® YardFeed 2000 -langansyöttöyksiköiden ja COOL 1 -jäähdytysyksikön kanssa. Aristo® Feed 3004/4804 -yksiköt ovat käytettävissä kahden eri ratkaisun kanssa: Aristo® U6 Panel ja Aristo® U82Pendant. Aristo® YardFeed 2000 on käytettävissä Aristo® U6 Panel

-ratkaisun kanssa.

ESAB-lisävarusteet tuotetta varten löytyvät käyttöohjeen kappaleesta LISÄVARUSTEET.

2.1 Varustus

Virtalähteen mukana toimitetaan:

• 5 m maadoituskaapeli, jossa maadoituspihdit

• virtalähteen käyttöohje

0463 431 001

- 7 -

3 TEKNISET TIEDOT

Mig 4004i Pulse Verkkojännite 380–460V, ±10 %, 3~ 50/60 Hz Verkon oikosulkuteho S

Ensiövirta I

maks.

scmin

5,8 MVA

19 A

Teho kuormittamattomana 99 W Säätöalue (DC)

MIG/MAG 16 A / 14,8 V - 400 A / 34 V Puikkohitsaus 16 A / 20,6 V - 400 A / 36 V TIG 4 A / 10,2 V - 400 A / 26 V

Sallittu kuormitus MIG/MAG-hitsauksessa

60 %:n kuormitusaikasuhde 400 A / 34,0 V 100 % kuormitusaikasuhde 300 A / 29,0 V

Sallittu kuormitus puikkohitsauksessa

60 %:n kuormitusaikasuhde 400 A / 36,0 V 100 % kuormitusaikasuhde 300 A / 32,0 V

Sallittu kuormitus TIG-hitsauksessa

60 %:n kuormitusaikasuhde 400 A / 26,0 V 100 % kuormitusaikasuhde 300 A / 22,0 V

Tehokerroin maksimivirralla 0,95 Hyötysuhde maksimivirralla 89,5 % Tyhjäkäyntijännite 55 V Käyttölämpötila -10...+40 °C (14...104 °F) Kuljetuslämpötila -20...55°C (-4...131°F) Jatkuva äänenpaine tyhjäkäynnillä <70 dB(A) Mitat p x l x k 445 × 250 × 380 mm (24,0 × 9,8 × 15”) Paino 45 kg (96 lb) Eristysluokka H Suojausluokka IP 23 Sovellusluokka

Jännitteensyöttö, S

sc min

Pienin oikosulkuteho verkossa IEC 61000-3-12 mukaan.

Kuormitusaikasuhde

Kuormitusaikasuhde ilmaisee ajan prosenttiosuutena 10 minuutin jaksosta, jonka voit hitsata tai leikata tietyllä kuormalla ilman laitteen ylikuormitusta. Kuormitusaikasuhde on voimassa lämpötilassa 40°C/104°F tai sitä alemmassa lämpötilassa.

Suojausluokka IP-koodi osoittaa kotelointiluokan ts. miten hyvin kotelo on suojattu kiinteiden esineiden tai

veden tunkeutumista vastaan.

IP23 merkitty laite on tarkoitettu sisä- ja ulkokäyttöön.

0463 431 001

- 8 -

3 TEKNISET TIEDOT

Käyttöluokka

Symboli osoittaa, että virtalähde on suunniteltu käytettäväksi tiloissa, joissa on suurentunut sähköinen vaara.

0463 431 001

- 9 -

4 ASENNUS

Asennuksen saa suorittaa vain ammattilainen.

VARO!

Tämä tuote on tarkoitettu teollisuuskäyttöön. Kotitalousympäristöissä tuote voi aiheuttaa radiohäiriöitä. Käyttäjä on velvollinen ryhtymään riittäviin varotoimenpiteisiin.

4.1 Sijoitus

Sijoita hitsausvirtalähde niin, ettei mitään ole ilman tulo- ja poistoaukkojen edessä.

4.2 Nosto-ohjeet

4.3 Syöttöjännite

HUOM! Syöttöjännitteelle asetettavat vaatimukset

Tämä laitteisto täyttää standardin IEC 61000-3-12 vaatimukset edellyttäen, että oikosulkuteho on suurempi tai yhtä suuri kuin S

ja julkisen järjestelmän liitäntäpisteessä. Laitteen asentajan tai käyttäjän on varmistettava, tarvittaessa neuvottelemalla jakeluverkon operaattorin kanssa, että laite on kytketty syöttöön, jonka oikosulkuteho on suurempi tai yhtä suuri kuin S

HUOM!

Virtalähde voidaan kytkeä generaattoriin. Lisätietoa saat valtuutetulta ESAB-huoltoteknikolta.

0463 431 001

. Katso tekniset tiedot luvusta TEKNISET TIEDOT.

scmin

- 10 -

käyttäjän syöttöjärjestelmän

scmin

4 ASENNUS

Varmista, että laite kytketään oikeaan syöttöjännitteeseen ja että virtapiiri on suojattu oikean kokoisella sulakkeella. Laite pitää maadoittaa määräysten mukaisesti.

A. Tyyppikilpi kytkentätietoineen

Suositellut sulakekoot ja pienin johdinala

Mig 4004i Pulse Verkkojännite 380-460 V, +/- 10 %, 3~50/60 Hz Virtajohdon johdinala Vaihevirta I

Uin 380 V 20 A

eff

4C 10 Awg (4G4 mm2)

Sulake viivesulake 20 A Sulake CMCB-ylijännitesulake 25 A Vaihevirta I

Uin 400 V 19,2 A

eff

Sulake viivesulake 20 A Sulake CMCB-ylijännitesulake 25 A Vaihevirta I

Uin 415 V 18 A

eff

Sulake viivesulake 20 A Sulake CMCB-ylijännitesulake 20 A Vaihevirta I

Uin 440 V 17,6 A

eff

Sulake viivesulake 20 A Sulake CMCB-ylijännitesulake 20 A Vaihevirta I

Uin 460 V 17 A

eff

Sulake viivesulake 20 A Sulake CMCB-ylijännitesulake 20 A

0463 431 001

HUOM!

Yllä mainitut johdinalat ja varokekoot ovat Ruotsin määräysten mukaisia. Käytä virtalähdettä asianmukaisten kansallisten määräysten mukaisesti.

- 11 -

4 ASENNUS

Virtajohdon asentaminen

Jos virtajohto pitää vaihtaa, maadoitusliitäntä pohjalevyyn on kytkettävä oikein. Katso yllä olevista kuvista, kuinka sivupaneeli poistetaan ja virtajohto kytketään. Muita kaapeleita ei saa kytkeä tähän liitäntään.

0463 431 001

- 12 -

4 ASENNUS

Kytkentäohjeet

Virtalähde toimitetaan virtajohto ja pistoke kytkettynä. Virtalähde on hyväksytty 400 V:n jännitteeseen asti. Jos käyttö edellyttää toista syöttöjännitettä, piirilevyyn kytketty jännitekaapeli on siirrettävä vastaavaan liittimeen (katso kuva yllä), ja virtajohto ja pistoke on vaihdettava asianmukaisten kansallisten säännösten mukaisiksi. Tämän toimenpiteen saa tehdä vain valtuutettu sähköasentaja. Virtalähde on kytkettävä irti verkkojännitteestä tämän toimenpiteen ajaksi.

0463 431 001

- 13 -

5 KÄYTTÖ

Turvallisuusmääräykset laitteen käsittelyä varten löytyvät käyttöohjeen kappaleesta TURVALLISUUS. Lue se ennen laitteen käytön aloittamista!

VAROITUS!

Varmista laite - erityisesti jos alusta on epätasainen tai kalteva.

HUOM!

Lyhyellä Mig-pulssikaarella hitsattaessa saadaan paras mahdollinen tulos, kun hitsaus- ja maadoituskaapelien pituus on enintään 10 m (33 ft).

5.1 Liitännät ja hallintalaitteet

1. Päävirtakytkin, 0 / 1 5. Positiivinen hitsausliitäntä: Hitsauskaapeli

2. Liitäntä langansyöttöyksikölle tai

kauko-ohjaimelle

3. Merkkivalo, lämpösuojaus 7. Langansyöttöyksikön syöttöjännitteen (42

4. Merkkivalo, virransyöttö kytketty 8. Virtajohto

0463 431 001

6. Negatiivinen hitsausliitäntä:

Maadoituskaapeli

V) sulake (10 A)

- 14 -

5 KÄYTTÖ

5.2 Symbolit

Kaukosäädin (2) Ylikuumeneminen (3)

Virta ON (4)

5.3 Hitsaus- ja maadoituskaapelien liittäminen

Virtalähteessä on kaksi liitäntää, positiivinen (+) ja negatiivinen (-) virta- ja maadoituskaapelien liittämistä varten.

Kytke maadoituskaapeli virtalähteen negatiiviseen liitäntään. Kiinnitä maadoituskaapelin puristin työkappaleeseen ja varmista, että työkappaleen ja virtalähteen maadoituskaapelin lähdön välillä on hyvä kosketus.

Suositellut enimmäisvirrat kytkentäsarjan kaapeleille

maks

450 A (60 % kuormitusaikasuhde) 350 A (100% kuormitusaikasuhde) 550 A (60 % kuormitusaikasuhde) 430 A (100% kuormitusaikasuhde)

Kuormitusaikasuhde

Johdinala Kaapelin pituus

70 mm

95 mm

2–35 m

(6,6–114,8 ft)

2–35 m

(6,6–114,8 ft)

5.4 Virtalähteen kytkeminen käyttöön / pois käytöstä

Kytke virtalähde käyttöön kääntämällä virtakytkin (1) asentoon 1. Kytke virtalähde pois käytöstä kääntämällä virtakytkin (1) asentoon 0. Sähkökatkoksen ja virtalähteen normaalin sammuttamisen yhteydessä hitsaustiedot tallentuvat muistiin. Ne ovat käytettävissä, kun yksikkö käynnistetään seuraavan kerran.

5.5 Puhaltimen ohjaus

Virtalähteessä on kytkentäkello, joka pitää puhaltimen käynnissä 6,5 minuutin ajan hitsauksen lopetuksen jälkeen, jonka jälkeen laite kytkeytyy virransäästötilaan. Puhallin käynnistyy kun hitsaus aloitetaan. Puhallin pyörii alennetulla nopeudella hitsattaessa alle 150 A:n virralla ja täydellä nopeudella suuremmilla hitsausvirroilla.

VARO!

Puhallin saattaa käynnistyä milloin tahansa, jotta virtalähde ei ylikuumenisi.

5.6 Lämpösuojaus

Hitsausvirtalähteessä on lämpösuojauspiiri, joka aktivoituu sisäisen lämpötilan noustessa liian korkeaksi. Kun piiri aktivoituu, hitsausvirta katkeaa ja vikakoodi näkyy ohjauspaneelissa. Lämpösuojaus palautuu automaattisesti lämpötilan laskettua normaaliin käyttölämpötilaan.

0463 431 001

- 15 -

5 KÄYTTÖ

5.7 Jännitteenrajoitus (VRD)

VRD-toiminto varmistaa, että tyhjäkäyntijännite ei ylitä 35 V silloin, kun hitsaus ei ole käynnissä. VRD-merkkivalo palaa, kun VRD-toiminto on käynnissä. Valtuutetun huoltoteknikon on aktivoitava VRD-toiminto ESAT-ohjelmiston avulla.

VRD-toiminto on estetty, kun järjestelmä havaitsee, että hitsaus on aloitettu.

5.8 Kaukosäädin

Lisätietoja kauko-ohjaimen käytöstä on ohjauspaneelin käyttöohjeessa.

5.9 MIG/MAG- ja täytelankahitsaus

Kaari sulattaa jatkuvasti syötettyä lankaa. Hitsisula suojataan suojakaasulla. MIG/MAG- ja täytelankahitsausta varten virtalähde varustetaan:

• langansyöttöyksiköllä

• hitsauspolttimella

• virtalähteen ja langansyöttöyksikön välisellä kaapelilla

• suojakaasupullolla

0463 431 001

- 16 -

6 HUOLTO

HUOM!

Säännöllinen huolto on tärkeää turvallisen ja luotettavan toiminnan kannalta.

Vain henkilöt, joilla on asianmukainen sähköasiantuntemus (valtuutettu henkilökunta) saavat irrottaa suojapaneelit hitsauslaitteiden huolto-, kunnossapito- ja korjaustöiden suorittamista varten.

Lisätietoja jäähdytysyksiköstä on laitteen käyttöoppaassa.

VARO!

Kaikki toimittajan takuut raukeavat, jos asiakas yrittää itse korjata tuotteessa olevia vikoja takuuaikana.

6.1 Tarkastus ja puhdistus

Tarkasta säännöllisesti, että virtalähde on puhdas.

Virtalähde tulisi puhaltaa puhtaaksi paineilmalla säännöllisin väliajoin alennetulla paineella. Puhdistus pitää toistaa useammin likaisissa ympäristöissä.

Muussa tapauksessa ilmanotto- ja poistoaukot saattavat tukkiintua ja aiheuttaa laitteen ylikuumenemisen. Tämä vältetään puhdistamalla ilmansuodatin säännöllisesti. Suodatin on rakennettu suuresta ja pienestä ritilästä. Varmista, että suuri ritilä on asennettu virtalähteen ylimpään osaan ja että pieni ritilä virtalähteen sisimpään osaan.

Pölynsuodattimen vaihto ja puhdistus:

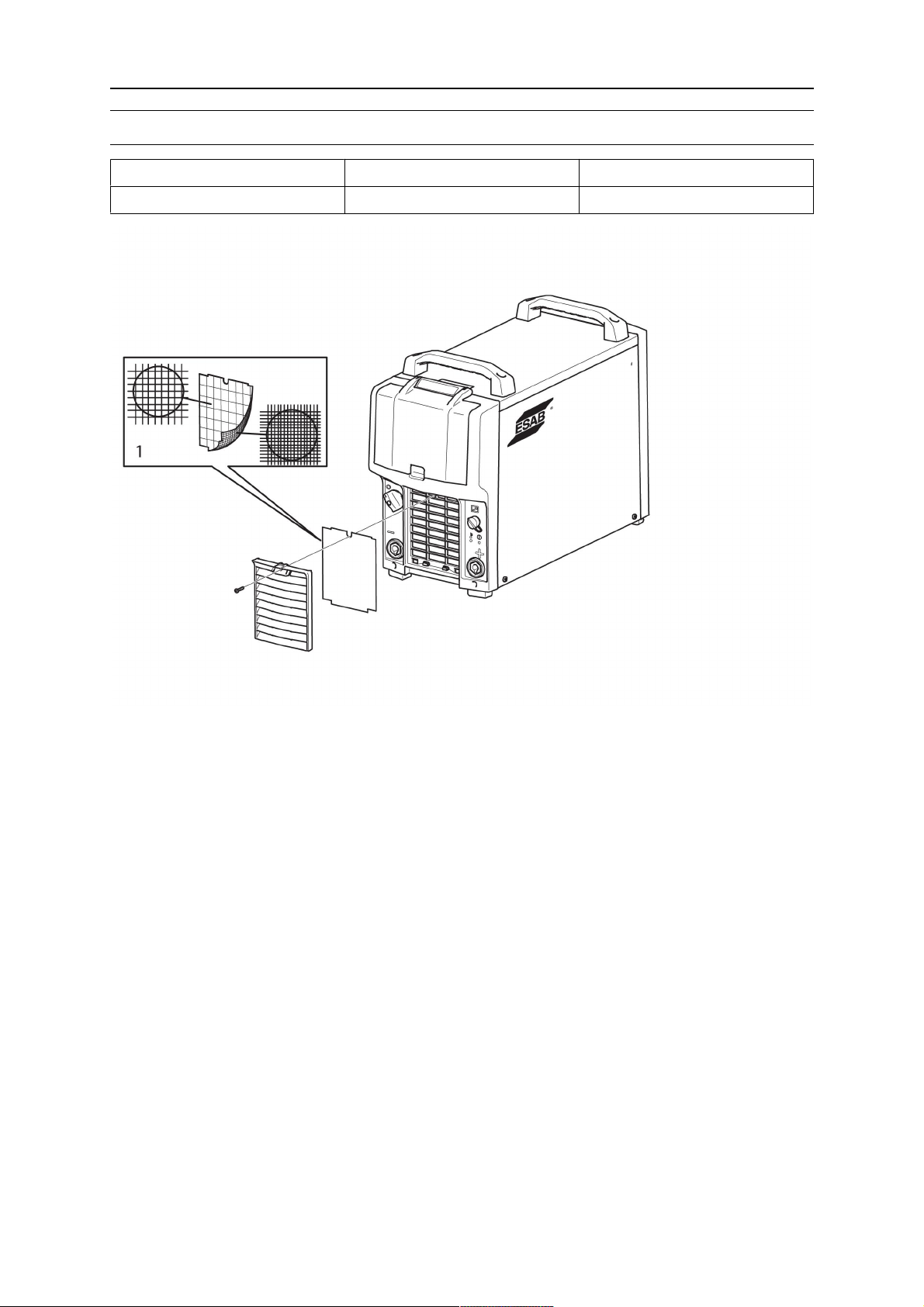

1. Irrota pölysuodatin kuvan mukaisesti.

2. Puhdista suodatin puhtaaksi paineilmalla (alennetulla paineella).

3. Varmista, että suodatin asennetaan tihein puoli säleikköä vasten.

4. Asenna suodatin.

6.2 Hitsauspoltin

Kulutusosat tulisi puhdistaa ja vaihtaa säännöllisesti häiriöttömän hitsauksen varmistamiseksi.

0463 431 001

- 17 -

7 VIANMÄÄRITYS

On suositeltavaa, että seuraavat tarkistukset suoritetaan ennen yhteyden ottamista huoltoon.

Vian tyyppi Toimenpide

Ei kaarta. • Varmista, että virtakytkin on kytketty

ON-asentoon.

• Varmista, että virta-, hitsausvirta- ja maadoituskaapelit on kytketty oikein.

• Varmista, että virta-asetus on oikea.

• Tarkista verkkovirran sulakkeet.

Virransyöttö katkeaa hitsauksen aikana. • Tarkasta, onko lämpösuojus lauennut

(ilmaistaan etupaneelin oranssilla merkkivalolla [3]).

• Tarkista verkkovirran sulakkeet, jos virransyöttöä (4) ilmaiseva merkkivalo ei pala.

• Tarkista, että maadoituskaapeli on kytketty oikein.

Lämpösuojaus laukeaa usein. • Tarkista, ovatko ilmansuodattimet

tukossa.

• Varmista, ettei virtalähteen nimellisarvoja ylitetä (ts. ettei laitetta ylikuormiteta).

• Tarkista, että ympäristön lämpötila ei ylitä yllä mainittua kuormitusaikasuhdetta (40 °C / 104 °F).

Huono hitsausteho. • Varmista, että hitsausvirta- ja

maadoituskaapelit on kytketty oikein.

• Varmista, että virta-asetus on oikea.

• Varmista, että käytetään oikeaa lankaa.

• Tarkista verkkovirran sulakkeet.

Mitään ei tapahdu, kun hitsauspolttimen liipaisinta painetaan.

• Tarkista virtalähteen takaosan sulake.

• Tarkista, onko hitsaus- tai maadoituskaapeli vahingoittunut.

• Tarkista, toimiiko langansyöttölaite oikein. Katso lisätietoja langansyöttölaitteen käyttöoppaasta.

0463 431 001

- 18 -

8 VARAOSIEN TILAAMINEN

VARO!

Laitteen korjaukset ja sähkötyöt saa suorittaa vain valtuutettu ESAB-huoltoteknikko. Käytä ainoastaan alkuperäisiä ESAB varaosia ja kulutusosia.

Mig 4004i Pulse suunniteltu ja testattu kansainvälisten ja eurooppalaisten standardien IEC/EN 60974-1 ja IEC/EN 60974-10 mukaisesti. Huolto- tai korjaustyön suorittanut yksikkö on velvollinen varmistamaan, että tuote täyttää edelleen kyseisten standardien vaatimukset.

Varaosia voi ladata lähimmän ESAB-jälleenmyyjäsi kautta, katso tämän asiakirjan takakansi. Ilmoita tilatessasi varaosaluettelon mukainen tuotetyyppi, valmistenumero, nimike ja varaosanumero. Tämä helpottaa lähetystä ja varmistaa oikean toimituksen.

0463 431 001

- 19 -

KAAVIO

0463 431 001

- 20 -

TILAUSNUMEROT

Ordering

Denomination Type Note

number

0465 152 883 Welding power source Aristo® Mig 4004i Pulse 400V version 0463 396 001 Spare parts list Aristo® Mig 4004i Pulse

Tekniset asiakirjat ovat saatavilla Internetissä osoitteessa: www.esab.com

0463 431 001

- 21 -

VARAOSALUETTELO

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 431 001

- 22 -

LISÄVARUSTEET

0462 151 880 Trolley 11, 4-wheel

0460 564 880

0460 815 880

Trolley 8, 2-wheel

Shelf for YardFeed and MobileFeed

0460565880 Trolley

For use together with counter balance device

0461310880 Trolley adapter kit

For fitting of power source Mig4004i Pulse to trolley 0460565880

0460 946 880 Stabilizer kit for counter balance (1)

Use together with trolley 0460 565 880

 

0458 705 880

0458 705 882

0463 431 001

Counter balance device (includes mast and counter balance)

for 300 mm bobbin

for 440 mm bobbin

- 23 -

LISÄVARUSTEET

0463125880 Trolley bracket

Option when no cooling unit is assembled

0460 526 881

0460 526 886

0460 526 891

0460 526 896

0460526 991

0460 526 996

0459 906 896

Feed 3004 U8

Feed 3004 U6

Feed 3004 U82, with water

Feed 3004 U6, with water

Feed 4804 U82, with water

Feed 4804 U6, with water

Yardfeed 2000, with water

0462 300 880 Cooling unit COOL 1

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780

0459 528 781

1.7 m

5 m

0459 528 782

0459 528 783

0459 528 784

0459 528 785

10 m

15 m

25 m

35 m

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790

0459 528 791

0459 528 792

0459 528 793

0459 528 794

0459 528 795

1.7 m

5 m

10 m

15 m

25 m

35 m

0463 431 001

- 24 -

LISÄVARUSTEET

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage

MMA: current and arc force

TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of current

0459 960 880

0459 960 881

0459 960 882

Remote control cable 10 pole - 4 pole

5 m

10 m

25 m

Lisätietoja PSF-hitsauspolttimista löytyy tuotteiden esitteistä.

Lisätietoja varusteista saat ESAB-jälleenmyyjältä.

0463 431 001

- 25 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB Welding and Cutting GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB Europe GmbH Neuhof Business Center Neuhofstr. 4 Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Aristo Mig 4004i Pulse Instruction manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

SISÄLLYSLUETTELO

1 TURVALLISUUS

1.1 Symbolien selitykset

1.2 Varotoimenpiteet

2 JOHDANTO

2.1 Varustus

3 TEKNISET TIEDOT

4 ASENNUS

4.1 Sijoitus

4.2 Nosto-ohjeet

4.3 Syöttöjännite

5 KÄYTTÖ

5.1 Liitännät ja hallintalaitteet

5.2 Symbolit

5.3 Hitsaus- ja maadoituskaapelien liittäminen

5.4 Virtalähteen kytkeminen käyttöön / pois käytöstä

5.5 Puhaltimen ohjaus

5.6 Lämpösuojaus

5.7 Jännitteenrajoitus (VRD)

5.8 Kaukosäädin

5.9 MIG/MAG- ja täytelankahitsaus

6 HUOLTO

6.1 Tarkastus ja puhdistus

6.2 Hitsauspoltin

7 VIANMÄÄRITYS

8 VARAOSIEN TILAAMINEN

KAAVIO

TILAUSNUMEROT

VARAOSALUETTELO

LISÄVARUSTEET
