Aristo®

Mig4004iPulse

Gebruiksaanwijzing

0463 431 001 NL 20160218 Valid for: serial no. 551-xxx-xxx

INHOUDSOPGAVE

1 VEILIGHEID .......................................................................................................... 4

1.1 Betekenis van de symbolen................................................................................4

1.2 Veiligheidsmaatregelen ....................................................................................... 4

2 INLEIDING ............................................................................................................ 8

2.1 Apparatuur............................................................................................................8

3 TECHNISCHE GEGEVENS..................................................................................9

4 INSTALLATIE...................................................................................................... 11

4.1 Plaatsing ............................................................................................................. 11

4.2 Hijsinstructie ...................................................................................................... 11

4.3 Netvoeding.......................................................................................................... 11

5 GEBRUIK............................................................................................................ 15

5.1 Aansluitingen en bedieningselementen ..........................................................15

5.2 Symbolen ............................................................................................................ 16

5.3 Aansluiting van las- en aardkabel .................................................................... 16

5.4 Stroombron in-/uitschakelen ............................................................................16

5.5 Ventilatorregeling............................................................................................... 16

5.6 Thermische beveiliging ..................................................................................... 17

5.7 VRD (spanningsverlagingstransformator).......................................................17

5.8 Afstandsbediening.............................................................................................17

5.9 MIG/MAG en lassen met gevulde draad...........................................................17

6 ONDERHOUD..................................................................................................... 18

6.1 Inspectie en reiniging ........................................................................................ 18

6.2 Lastoorts.............................................................................................................19

7 PROBLEMEN OPLOSSEN ................................................................................ 20

8 RESERVEONDERDELEN BESTELLEN............................................................21

SCHEMA....................................................................................................................22

BESTELNUMMERS...................................................................................................23

RESERVEONDERDELENLIJST ............................................................................... 24

ACCESSOIRES ......................................................................................................... 25

Wij behouden ons het recht voor om de specificaties zonder kennisgeving te wijzigen.

0463 431 001 © ESAB AB 2016

1 VEILIGHEID

1 VEILIGHEID

1.1 Betekenis van de symbolen

Zoals gebruikt in deze handleiding: Betekent Let op! Wees Alert!

GEVAAR!
Betekent een direct gevaar dat, indien niet vermeden, kan leiden tot direct

en ernstig persoonlijk letsel of overlijden.

WAARSCHUWING!
Betekent een mogelijk gevaar dat kan leiden tot persoonlijk letsel of

overlijden.

LET OP!
Betekent een gevaar dat kan leiden tot beperkt persoonlijk letsel.

WAARSCHUWING!

Lees de instructiehandleiding vóór gebruik goed door en
volg de richtlijnen op alle labels, de
veiligheidsprocedures van de werkgever en de
materiaalveiligheidsbladen (MSDS) op.

1.2 Veiligheidsmaatregelen

De gebruikers van ESAB-apparatuur zijn er uiteindelijk verantwoordelijk voor erop toe te zien
dat iedereen die met of in de nabijheid van de apparatuur werkt, alle toepasselijke
veiligheidsmaatregelen in acht neemt. Deze veiligheidsmaatregelen moeten voldoen aan de
eisen die voor dit type apparatuur gelden. De volgende aanbevelingen moeten in acht
worden genomen naast de standaardvoorschriften die op de werkplek van kracht zijn.

Alle werkzaamheden moeten worden uitgevoerd door daartoe getraind personeel dat goed
bekend is met de werking van de apparatuur. Onjuiste bediening van de apparatuur kan
leiden tot gevaarlijke situaties die letsel voor de gebruiker en schade aan de apparatuur tot
gevolg kunnen hebben.

1. Iedereen die de apparatuur gebruikt, moet bekend zijn met:

○ de werking ervan

○ de plaats van de noodstopknoppen

○ de werking ervan

○ de toepasselijke veiligheidsmaatregelen

○ het las- en snijproces of ander doelmatig gebruik van de apparatuur

2. De gebruiker moet ervoor zorgen dat:

○ er zich geen onbevoegde personen ophouden binnen het werkbereik van de

apparatuur wanneer deze wordt ingeschakeld

○ niemand onbeschermd is wanneer de lasboog wordt ontstoken of er met

werkzaamheden wordt begonnen

3. De werkplek moet:

○ geschikt zijn voor het beoogde doel

○ tochtvrij zijn

0463 431 001

- 4 -

© ESAB AB 2016

1 VEILIGHEID

4. Persoonlijke beschermingsmiddelen:

○ Draag altijd de aanbevolen persoonlijke beschermingsmiddelen, zoals een

veiligheidsbril, vlambestendige kleding, veiligheidshandschoenen

○ Draag geen loszittende kledingstukken of sieraden zoals sjaals, armbanden, ringen,

etc. die kunnen vastraken of brandwonden kunnen veroorzaken

5. Algemene veiligheidsmaatregelen:

○ Controleer of de aardkabel goed is vastgezet

○ Werkzaamheden aan hoogspanningsapparatuur mogen uitsluitend worden

uitgevoerd door een gekwalificeerde elektricien

○ Geschikte brandblusapparatuur moet duidelijk gemarkeerd en gemakkelijk bereikbaar

zijn

○ Smeer- en onderhoudswerkzaamheden mogen niet worden uitgevoerd aan in bedrijf

zijnde apparatuur

WAARSCHUWING!

Lassen en snijden met een lasboog kan gevaarlijk zijn voor uzelf en anderen.
Neem voorzorgsmaatregelen als u gaat lassen en snijden.

ELEKTRISCHE SCHOK - Kan dodelijk zijn

• Installeer en aard de unit volgens de instructiehandleiding.

• Raak de elektrische onderdelen of elektroden niet aan met uw blote handen,
natte handschoenen of natte kleding.

• Zorg dat u geïsoleerd van het werkstuk en aarde werkt.

• Zorg voor een veilige werkhouding

ELEKTROMAGNETISCHE VELDEN - Kunnen gevaar opleveren voor uw
gezondheid

• Lassers met pacemakers moeten hun arts raadplegen voordat ze aan
laswerkzaamheden beginnen. EMV kan met sommige pacemakers
interfereren.

• Blootstelling aan EMV kan andere effecten op de gezondheid hebben die nu
nog onbekend zijn.

• Lassers moeten altijd de volgende procedures volgen om de blootstelling
aan elektromagnetische velden te minimaliseren:

○ Leg de elektrode en de werkkabels samen aan dezelfde kant van uw

lichaam. Zet ze indien mogelijk met tape vast. Zorg ervoor dat uw
lichaam zich nooit tussen de toorts en de werkkabels bevindt. Draai de
toorts of werkkabel nooit rond uw lichaam. Houd de stroombron en
laskabels zo ver mogelijk uit de buurt van uw lichaam.

○ Sluit de werkkabel zo dicht mogelijk bij het te lassen gebied op het

werkstuk aan.

0463 431 001

ROOK EN GASSEN - Kunnen een gevaar opleveren voor uw gezondheid

• Houd uw hoofd uit de gevaarlijke lasrook.

• Gebruik ventilatie en/of afzuiging bij de lasboog om gassen en rook uit uw
inademingsgebied en werkgebied af te voeren.

BOOGSTRALING - Kunnen de ogen beschadigen en de huid verbranden

• Bescherm uw ogen en lichaam. Gebruik het juiste lasscherm en de juiste
filterlens en draag beschermende kleding.

• Bescherm omstanders m.b.v. schermen of lasgordijnen.

- 5 -

© ESAB AB 2016

1 VEILIGHEID

LAWAAI - Te veel geluid kan uw gehoor beschadigen.

Bescherm uw oren. Draag oorbeschermers of andere gehoorbescherming.

BEWEGENDE DELEN - Kunnen letsel veroorzaken

• Houd alle deuren, panelen en kappen gesloten en zorg ervoor dat ze goed
op hun plaats vastzitten. Laat kappen alleen door gekwalificeerd personeel
verwijderen indien onderhoud nodig is en/of problemen moeten worden
opgespoord en verholpen. Breng de panelen of kappen weer aan en sluit
deuren nadat de servicewerkzaamheden zijn voltooid en voordat de motor
word gestart.

• Schakel de motor uit voordat er een eenheid wordt geïnstalleerd of
aangesloten.

• Houd uw handen, haar, losse kleding en gereedschap uit de buurt van
bewegende delen.

BRANDGEVAAR

• Vonken (spatten) kunnen brand veroorzaken. Zorg daarom dat er geen
brandbare materialen in de buurt zijn.

• Niet gebruiken bij gesloten containers.

STORING - Neem bij storingen contact op met een deskundige monteur.

BESCHERM UZELF EN ANDEREN!

LET OP!

Dit product is alleen bedoeld voor booglassen.

WAARSCHUWING!

Gebruik de stroombron niet voor het ontdooien van bevroren leidingen.

LET OP!

Class A-apparatuur is niet bedoeld voor gebruik in
woonomgevingen waar de elektrische stroom wordt
geleverd via het openbare elektriciteitsnet, dat een lage
spanning heeft. In dergelijke omgevingen kunnen
moeilijkheden ontstaan met de elektromagnetische
compatibiliteit van Class A-apparatuur als gevolg van
geleidings- en stralingsverstoringen.

0463 431 001

- 6 -

© ESAB AB 2016

1 VEILIGHEID

LET OP!
Breng afgedankte elektronische apparatuur naar een

recyclestation!

In overeenstemming met de Europese richtlijn
2012/19/EG betreffende afgedankte elektrische en
elektronische apparatuur en de toepassing hiervan
overeenkomstig nationale regelgeving, moet elektrische
en/of elektronische apparatuur aan het einde van de
levensduur naar een recyclestation worden gebracht.

Als verantwoordelijke voor de apparatuur moet u zelf
informatie inwinnen over goedgekeurde inzamelpunten.

Neem voor meer informatie contact op met de
dichtstbijzijnde ESAB-dealer.

ESAB heeft alle benodigde lasbeschermingsvoorzieningen en accessoires voor u.

0463 431 001

- 7 -

© ESAB AB 2016

2 INLEIDING

2 INLEIDING

In combinatie met de met U6 of U82vormt Mig 4004i Pulse een compleet pakket voor
meerdere lasprocédés dat MMA, TIG, MIG/MAG en puls-MIG ondersteunt.

De stroombron is bedoeld voor gebruik met de draadaanvoereenheid Aristo® Feed
3004/4804 of Aristo® YardFeed 2000 en de koeleenheid COOL 1. Aristo® Feed 3004/4804
is beschikbaar met twee operationele oplossingen, het Aristo® U6-paneel en de Aristo®
U82-bedieningseenheid. Aristo® YardFeed 2000 is beschikbaar met het Aristo® U6-paneel.

De accessoires van ESAB voor het product vindt u in het hoofdstuk "ACCESSOIRES"
in deze handleiding.

2.1 Apparatuur

De stroombron wordt geleverd met:

• 5 m aardkabel met aardklem

• instructiehandleiding voor de lasstroombron

0463 431 001

- 8 -

© ESAB AB 2016

3 TECHNISCHE GEGEVENS

3 TECHNISCHE GEGEVENS

Mig 4004i Pulse

Netspanning 380-460V, ±10%, 3~ 50/60 Hz

Netvoeding S

scmin

Primaire stroom I

max

5,8 MVA

19 A

Nullastvermogen 99 W

Instelbereik (DC)

MIG/MAG 16 A / 14.8 V - 400 A / 34 V

MMA 16 A / 20.6 V - 400 A / 36 V

TIG 4 A / 10.2 V - 400 A / 26 V

Maximale belasting bij MIG/MAG

60 % inschakelduur 400 A / 34,0 V

100% inschakelduur 300 A / 29,0 V

Maximale belasting bij MMA

60 % inschakelduur 400 A / 36,0 V

100% inschakelduur 300 A / 32,0 V

Maximale belasting bij TIG

60 % inschakelduur 400 A / 26,0 V

100% inschakelduur 300 A / 22,0 V

Arbeidsfactor bij maximale stroom 0,95

Rendement bij maximale stroom 89,5 %

Nullastspanning 55 V

Bedrijfstemperatuur -10 tot 40°C (14 tot 104°F)

Transporttemperatuur -20 tot 55°C (-4 tot 131°F)

Constante geluidsdruk in ruststand <70 dB (A)

Afmetingen, l x b x h 445 × 250 × 380 mm (24.0 × 9.8 × 15”)

Gewicht 45 kg (96 lbs)

Isolatieklasse H

Beschermingsklasse IP 23

Gebruiksklasse

Netvoeding, S

sc min

Minimaal kortsluitvermogen op het netwerk in overeenstemming met IEC 61000-3-12.

Inschakelduur

De inschakelduur is de tijd uitgedrukt in een percentage van een periode van tien minuten,
gedurende welke u bij een bepaalde belasting kunt lassen of snijden zonder gevaar van
overbelasting. De inschakelduur geldt voor 40°C/104°F of lager.

Beschermingsklasse

De IP-code duidt de beschermingsklasse aan, d.w.z. de mate van bescherming tegen het
binnendringen van vaste deeltjes of water.

Apparatuur met code IP23 is bedoeld voor binnen- en buitengebruik.

0463 431 001

- 9 -

© ESAB AB 2016

3 TECHNISCHE GEGEVENS

Toepassingsklasse

Het symbool geeft aan dat de stroombron ontworpen is voor gebruik op plaatsen met een
verhoogd elektrisch gevaar.

0463 431 001

- 10 -

© ESAB AB 2016

4 INSTALLATIE

4 INSTALLATIE

De installatie moet door een deskundige technicus worden uitgevoerd.

LET OP!

Dit product is bedoeld voor industrieel gebruik. In een woonomgeving kan dit
product radiostoringen veroorzaken. Het is de verantwoordelijkheid van de
gebruiker om passende voorzorgsmaatregelen te nemen.

4.1 Plaatsing

Plaats de lasstroombron zo, dat de ventilatieopeningen niet geblokkeerd worden.

4.2 Hijsinstructie

4.3 Netvoeding

LET OP!
Netvoedingsvereisten

Deze apparatuur voldoet aan IEC 61000-3-12, vooropgesteld dat het
kortsluitvermogen groter is dan of gelijk is aan S

de voeding van de gebruiker en het openbare elektriciteitsnet. Het is de
verantwoordelijkheid van de installateur of de gebruiker van de apparatuur om er,
indien nodig in overleg met het energiebedrijf, voor te zorgen dat de apparatuur
alleen wordt aangesloten op een stroombron met een kortsluitvermogen groter
dan of gelijk aan S

TECHNISCHE GEGEVENS.

0463 431 001

bij het aansluitpunt tussen

scmin

. Zie de technische gegevens in het hoofdstuk

scmin

- 11 -

© ESAB AB 2016

4 INSTALLATIE

LET OP!

De stroombron kan via een generator worden gevoed. Voor meer informatie kunt
u contact opnemen met erkende ESAB-technici.

Zorg ervoor dat de eenheid wordt aangesloten op de juiste voedingsspanning en wordt
beveiligd door een zekering van de juiste waarde. Zorg ervoor dat het apparaat wordt geaard
volgens de geldende voorschriften.

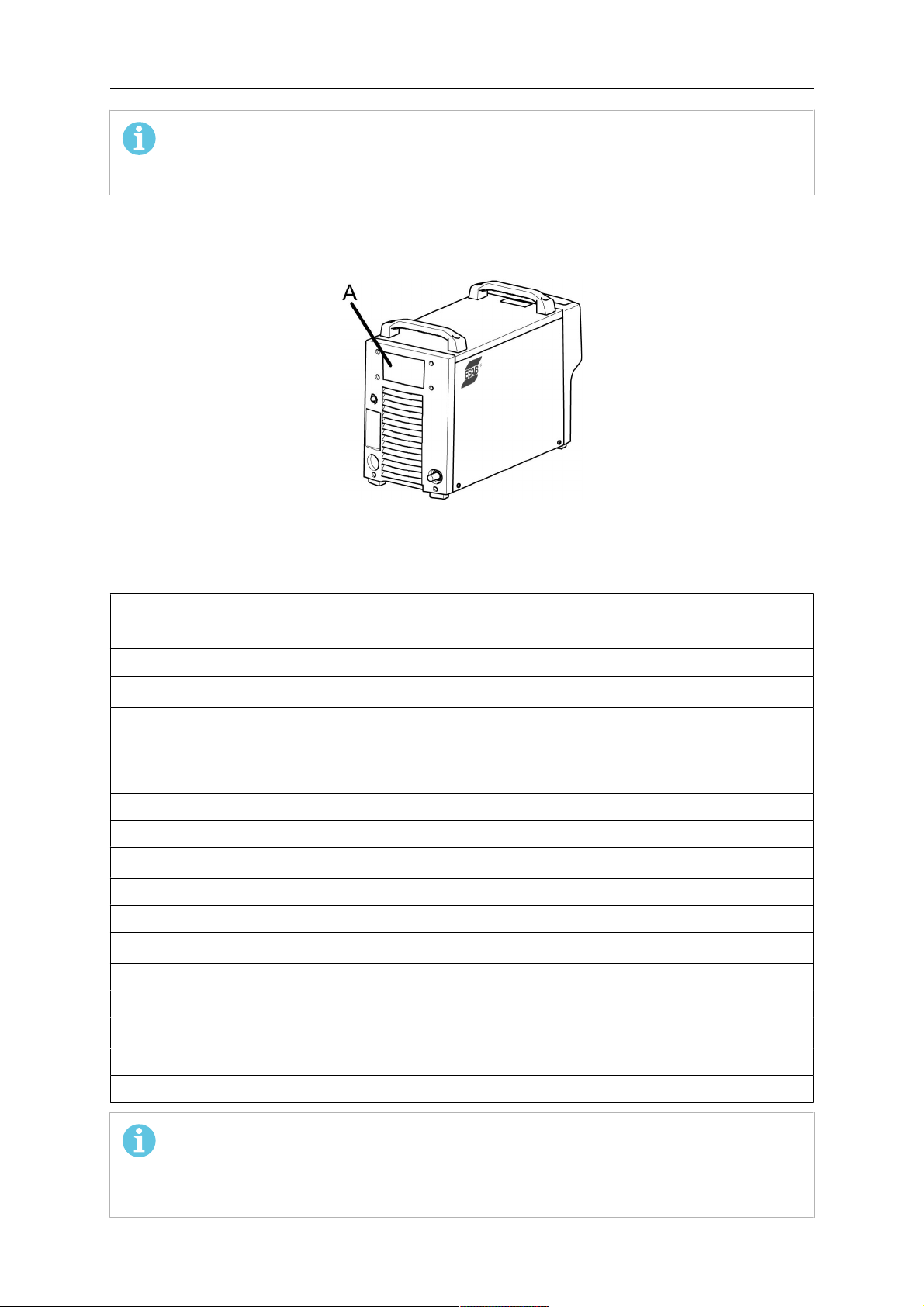

A. Typeplaatje met gegevens over

aansluiting op de netspanning

Aanbevolen zekeringgroottes en minimale kabeldoorsnedes

Mig 4004i Pulse

Netspanning 380-460 V, +/- 10%, 3~50/60 Hz

Diameter netspanningskabel

Fasestroom I

Uin 380 V 20 A

eff

4 C 10 AWG (4G4 mm2)

Zekering traag 20 A

Zekering CMCB 25 A

Fasestroom I

Uin 400 V 19,2 A

eff

Zekering traag 20 A

Zekering CMCB 25 A

Fasestroom I

Uin 415 V 18 A

eff

Zekering traag 20 A

Zekering CMCB 20 A

Fasestroom I

Uin 440 V 17,6 A

eff

Zekering traag 20 A

Zekering CMCB 20 A

Fasestroom I

Uin 460 V 17 A

eff

Zekering traag 20 A

Zekering CMCB 20 A

LET OP!

De bovenstaande kabeldiameters en zekeringen zijn in overeenstemming met de
Zweedse regelgeving. Gebruik de stroombron in overeenstemming met de
relevante nationale regelgeving.

0463 431 001

- 12 -

© ESAB AB 2016

4 INSTALLATIE

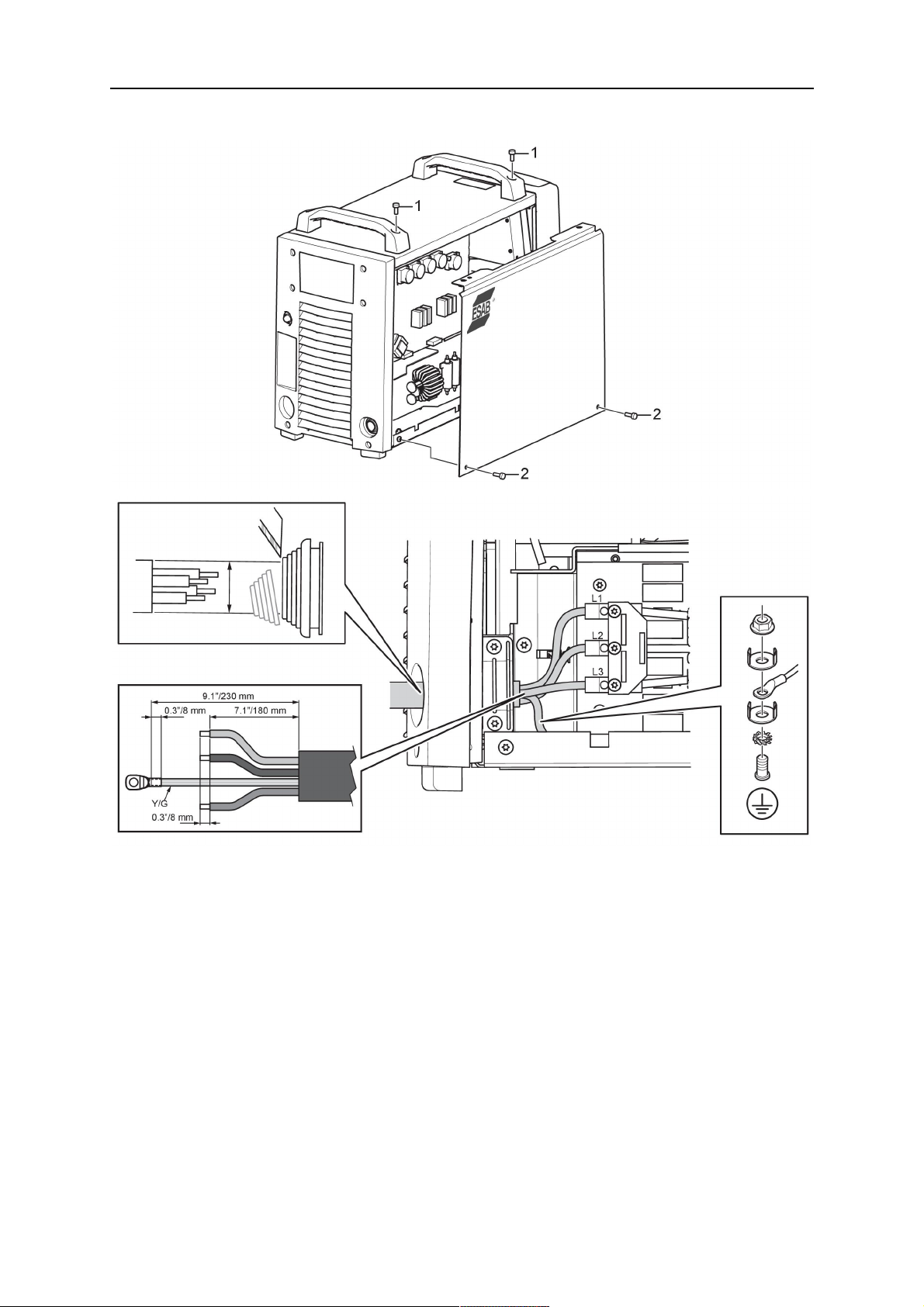

Aansluiting van netspanningskabel

Als de netspanningskabel moet worden vervangen, moet de aarde op de juiste manier op
de grondplaat worden aangesloten. Raadpleeg de bovenstaande afbeeldingen voor het
verwijderen van het zijpaneel en de aansluiting van de netspanningskabel. Er mag geen
andere kabel op het aansluitpunt zijn aangesloten.

0463 431 001

- 13 -

© ESAB AB 2016

4 INSTALLATIE

Aansluitinstructie

De stroombron wordt geleverd met aangesloten netspanningskabel en stekker en is
goedgekeurd voor gebruik met een netspanning van 400 V. Indien een andere netspanning
vereist is, moet de kabel op de printplaat op de juiste pen worden aangesloten (zie
bovenstaande afbeelding). Ook moet dan de netspanningskabel in overeenstemming met de
toepasselijke landelijke voorschriften worden gewijzigd. Deze handeling mag alleen worden
verricht door personen met de juiste kennis van elektrotechniek. Tijdens het uitvoering van
deze handeling, moet de stroombron van de netspanning zijn losgekoppeld.

0463 431 001

- 14 -

© ESAB AB 2016

5 GEBRUIK

5 GEBRUIK

Algemene veiligheidsmaatregelen voor het gebruik van de apparatuur vindt u in het
hoofdstuk "VEILIGHEID" in deze handleiding. Lees deze goed door voordat u de
apparatuur gaat gebruiken!

WAARSCHUWING!

Zet de apparatuur vast - vooral bij
een oneffen of aflopende
ondergrond.

LET OP!

Voor het best mogelijke resultaat bij MIG-lassen met kort pulseren, mogen de las­en aardkabel niet langer zijn dan 10 m (33 ft).

5.1 Aansluitingen en bedieningselementen

1. Netschakelaar, 0 / 1 5. Positieve lasaansluiting: Laskabel

2. Aansluiting voor draadaanvoereenheid of

afstandsbediening

3. Indicatie-LED, thermische beveiliging 7. Zekering (10 A) voor voedingsspanning

4. Indicatie-LED, voeding AAN 8. Netspanningskabel

0463 431 001

6. Negatieve lasaansluiting: Aardkabel

(42 V) voor draadaanvoereenheid

- 15 -

© ESAB AB 2016

5 GEBRUIK

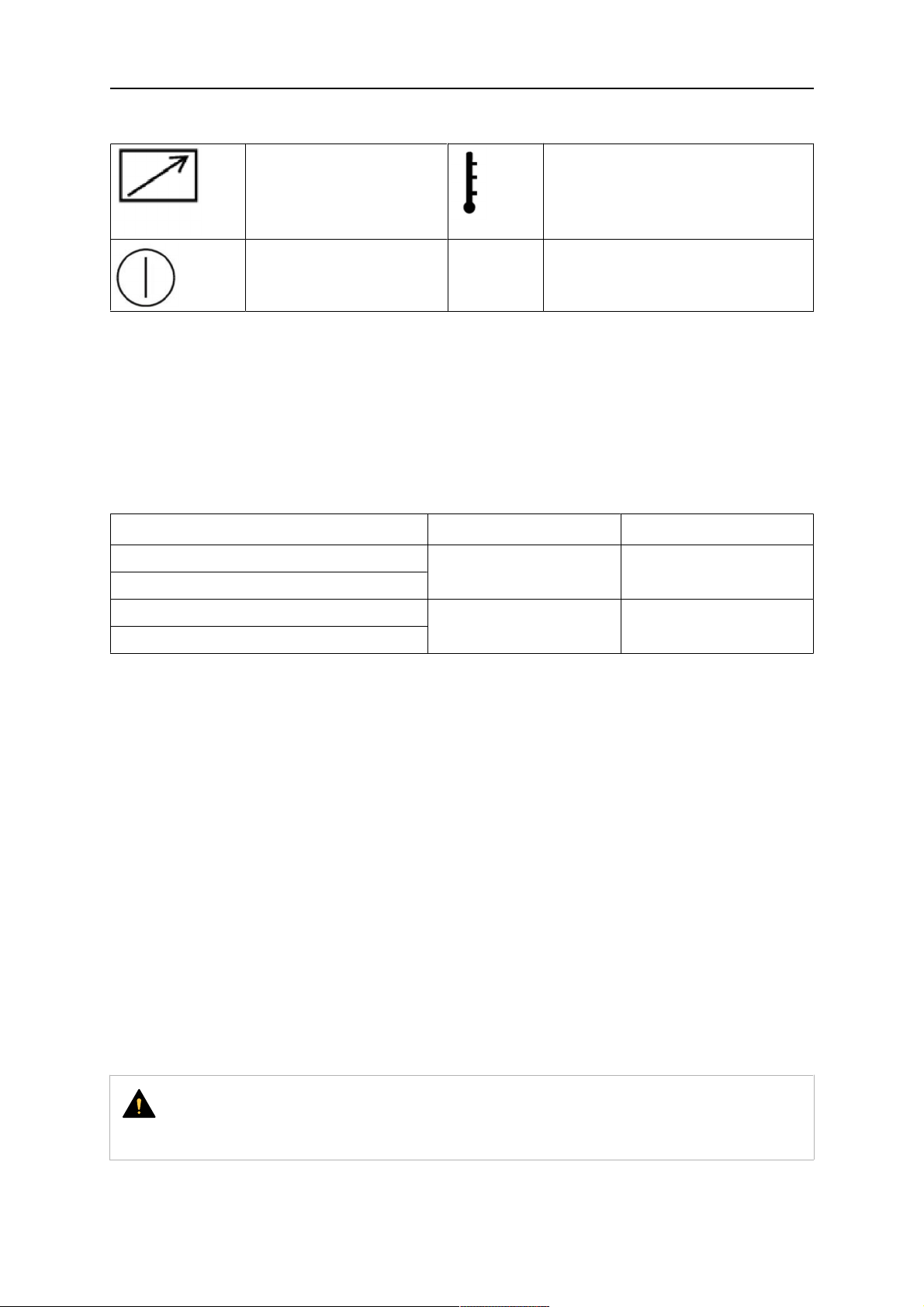

5.2 Symbolen

Afstandsbediening (2) Oververhitting (3)

Voeding AAN (4)

5.3 Aansluiting van las- en aardkabel

De stroombron heeft twee uitgangen, een positieve (+) en een negatieve (-) aansluiting, voor
het aansluiten van las- en aardkabels.

Sluit de aardkabel aan op de negatieve (-) aansluiting van de stroombron. Bevestig de
contactklem van de aardkabel aan het werkstuk en zorg voor een goed contact tussen het
werkstuk en de uitgang voor de aardkabel op de stroombron.

Aanbevolen maximale stroomwaarden voor de kabels uit de aansluitset

I

max

450 A (60% inschakelduur)

350 A (100% inschakelduur)

550 A (60% inschakelduur)

430 A (100% inschakelduur)

Kabeldiameter Kabellengte

70 mm

95 mm

2

2

2 - 35 m

(6,6 ft - 114,8 ft)

2 - 35 m

(6,6 ft - 114,8 ft)

Inschakelduur

De inschakelduur is de tijd uitgedrukt in een percentage van een periode van tien minuten,
gedurende welke u bij een bepaalde belasting kunt lassen of snijden zonder gevaar van
overbelasting. De inschakelduur geldt voor 40°C (104°F).

5.4 Stroombron in-/uitschakelen

Schakel de stroombron in door de schakelaar (1) in de stand "1" te zetten. Schakel de
stroombron uit door de schakelaar (1) in de stand "0" te zetten. Ongeacht of de netvoeding
op een abnormale manier wordt onderbroken of dat de stroombron op de normale wijze is
uitgeschakeld, zullen de lasgegevens worden opgeslagen, zodat deze de eerstvolgende keer
dat het apparaat wordt ingeschakeld, beschikbaar zijn.

5.5 Ventilatorregeling

De stroombron is voorzien van een tijdcircuit waardoor de ventilatoren na het lassen 6,5
minuten nadraaien. Daarna wordt de eenheid in de energiebesparende modus gezet. De
ventilatoren starten opnieuw wanneer weer met lassen wordt begonnen. De ventilatoren
draaien op lage snelheid bij een lasstroom tot 150 A, en op volle snelheid bij een hogere
stroom.

0463 431 001

LET OP!

De ventilatoren kunnen op elk moment starten om de stroombron tegen
oververhitting te beschermen.

- 16 -

© ESAB AB 2016

5 GEBRUIK

5.6 Thermische beveiliging

De lasstroombron is uitgerust met een circuit voor thermische beveiliging dat wordt
ingeschakeld als de interne temperatuur te hoog wordt. Wanneer dit gebeurt, wordt de
lasstroom geblokkeerd en er wordt een foutcode weergegeven op het bedieningspaneel. De
thermische beveiliging wordt automatisch gereset wanneer de temperatuur gedaald is tot de
normale werktemperatuur.

5.7 VRD (spanningsverlagingstransformator)

De VRD-functie beperkt de open spanning tot 35 V wanneer er niet wordt gelast. VRD-LED
brandt wanneer de VRD-functie is geactiveerd. De VRD-functie moet door een erkende
servicemonteur worden geactiveerd met behulp van ESAT.

De VRD-functie wordt geblokkeerd wanneer het systeem waarneemt dat het lassen is
gestart.

5.8 Afstandsbediening

Meer informatie over de werking van de afstandsbediening vindt u in de instructiehandleiding
van het bedieningspaneel.

5.9 MIG/MAG en lassen met gevulde draad

Een continu aangevoerde draad wordt door een boog gesmolten. Het lasbad wordt
beschermd door beschermgas. Voor MIG/MAG-lassen en lassen met zelfbeschermende
gevulde lasdraad moet de stroombron worden aangevuld met:

• een draadaanvoereenheid

• een lastoorts

• een kabel voor aansluiting van de draadaanvoereenheid op de stroombron

• beschermgasfles

0463 431 001

- 17 -

© ESAB AB 2016

6 ONDERHOUD

6 ONDERHOUD

LET OP!

Regelmatig onderhoud is belangrijk voor een veilige en betrouwbare werking.

Alleen personen met de juiste kennis van elektrotechniek (bevoegd personeel) mogen de
veiligheidsplaten verwijderen voor het aansluiten van apparatuur of het uitvoeren van
service, onderhoud of reparaties aan de lasapparatuur.

Raadpleeg de instructiehandleiding voor de koeleenheid voor meer informatie over de
koeleenheid.

LET OP!

Elk recht op de garantievoorwaarden van de leverancier vervalt als de klant
tijdens de garantieperiode zelf reparaties aan het product uitvoert.

6.1 Inspectie en reiniging

Controleer regelmatig of de stroombron niet vervuild is.

De stroombron moet regelmatig worden schoon geblazen met behulp van droge perslucht
met verminderde druk. In minder schone omgevingen moet dit vaker worden gedaan.

Anders kan de luchtinlaat/-uitlaat verstopt raken en kan het apparaat oververhit raken. Om
dit te voorkomen dient het luchtfilter regelmatig te worden gereinigd. Het filter bestaat uit een
filtergaas met een grote maaswijdte en een filtergaas met een kleine maaswijdte. Zorg dat
het filtergaas met de grote maaswijdte op het bovenste gedeelte van de stroombron wordt
gemonteerd en het filtergaas met de kleine maaswijdte op het binnenste gedeelte van de
stroombron.

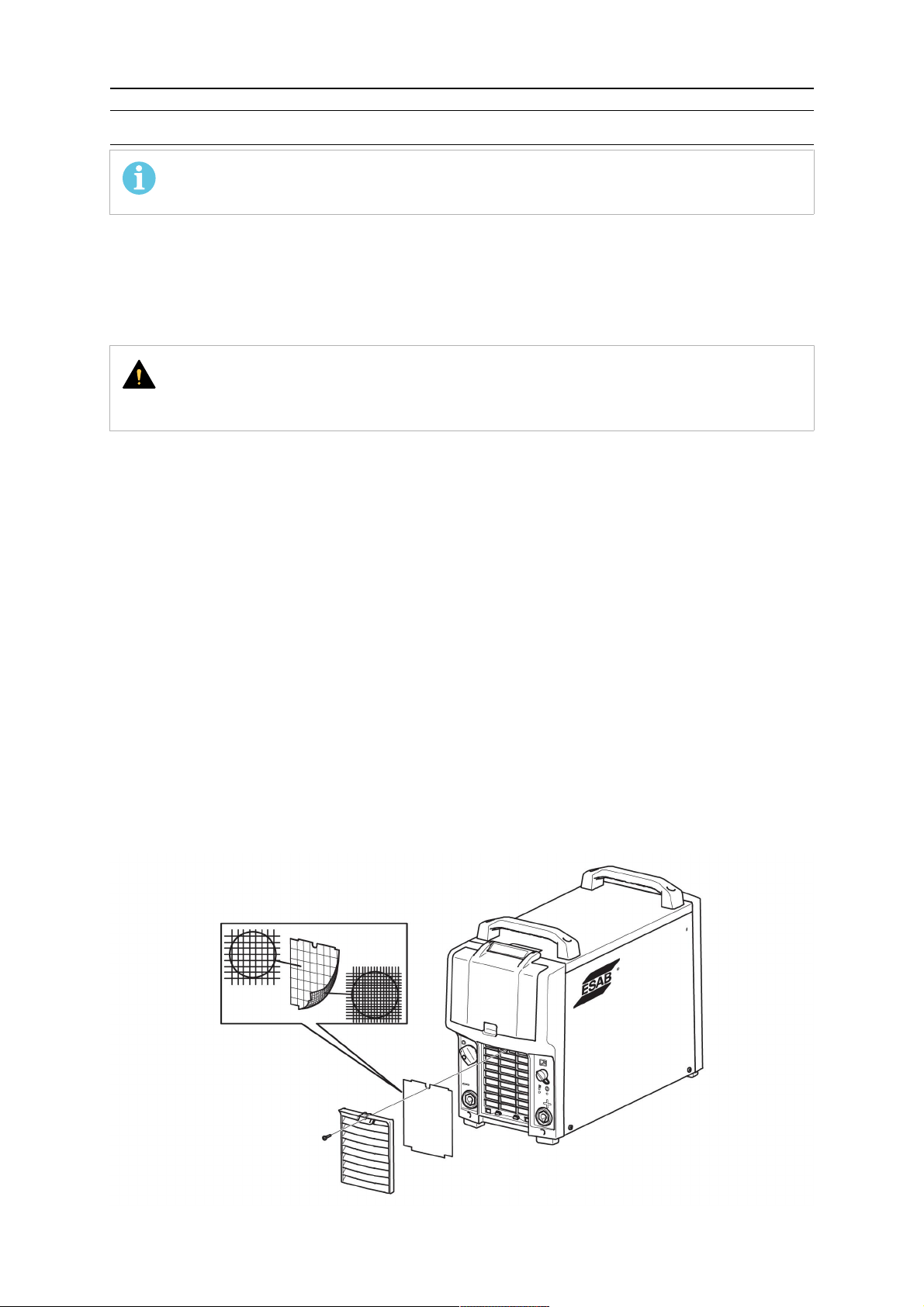

Stoffilter vervangen en reinigen:

1. Maak het stoffilter los zoals aangegeven in de afbeelding.

2. Blaas het filter schoon met perslucht (lage druk).

3. Zorg ervoor dat de kant met het fijnste gaas in de richting van de ventilatorafdekking

wijst.

4. Plaats het filter weer terug.

0463 431 001

- 18 -

© ESAB AB 2016

6 ONDERHOUD

6.2 Lastoorts

Slijtdelen moeten regelmatig worden gereinigd en vervangen om probleemloos te lassen.

0463 431 001

- 19 -

© ESAB AB 2016

7 PROBLEMEN OPLOSSEN

7 PROBLEMEN OPLOSSEN

Voer deze aanbevolen controles uit voordat u contact opneemt met een erkende reparateur.

Probleem Oplossing

Geen lasboog. • Controleer of de schakelaar van de

netspanning is ingeschakeld.

• Controleer of de netspannings-,
lasstroom- en aardkabels goed zijn
aangesloten.

• Controleer of de juiste stroomsterkte is
ingesteld.

• Controleer de zekeringen van de
netvoeding.

De lasstroom wordt tijdens het lassen
onderbroken

• Controleer of de thermische beveiliging in
werking is getreden (aangegeven door
het oranje LED-lampje op de
voorzijde(3))

• Controleer de netspanningszekeringen
als het LED-indicatielampje van de
voeding(4) niet brandt.

• Controleer of de aardkabel goed is
vastgezet.

De thermische beveiliging komt vaak in actie • Controleer of de luchtfilters verstopt zijn.

• Zorg ervoor dat de aangegeven waarden
voor de stroombron niet worden
overschreden (d.w.z. dat de eenheid niet
wordt overbelast).

• Controleer of de omgevingstemperatuur
niet hoger is dan de
omgevingstemperatuur voor de
inschakelduur, 40°C/104°F.

Slechte lasprestaties. • Controleer of de lasstroom- en

aardkabels goed zijn aangesloten.

• Controleer of de juiste stroomsterkte is
ingesteld.

• Controleer of de juiste lasdraden worden
gebruikt.

• Controleer de zekeringen van de
netvoeding.

Er gebeurt niets wanneer er op de
schakelaar op de lastoorts wordt gedrukt.

0463 431 001

• Controleer de zekering op het achterste
gedeelte van de stroombron.

• Controleer de las- en aardkabels op
beschadigingen.

• Controleer of de draadaanvoereenheid
naar behoren werkt. Raadpleeg de
instructiehandleiding voor de
draadaanvoereenheid.

- 20 -

© ESAB AB 2016

8 RESERVEONDERDELEN BESTELLEN

8 RESERVEONDERDELEN BESTELLEN

LET OP!

Reparaties en elektrisch onderhoud moeten worden uitgevoerd door een erkende
ESAB-onderhoudsmonteur. Gebruik alleen originele ESAB-onderdelen.

Mig 4004i Pulse is ontworpen en getest conform de internationale en Europese normen
IEC/EN 60974-1 en IEC/EN 60974-10. De onderhoudsafdeling die onderhouds- of
reparatiewerkzaamheden heeft uitgevoerd, is verplicht ervoor te zorgen dat het product nog
steeds voldoet aan de bovengenoemde normen.

Reserveonderdelen kunt u bestellen via uw dichtstbijzijnde ESAB-dealer. Zie de achterflap
van dit document. Vermeld bij het bestellen altijd het type product, het serienummer, de
bestemming en het nummer van het reserveonderdeel dat u in de lijst met
reserveonderdelen vindt. Dit vergemakkelijkt het versturen en garandeert een goede
aflevering.

0463 431 001

- 21 -

© ESAB AB 2016

SCHEMA

SCHEMA

0463 431 001

- 22 -

© ESAB AB 2016

BESTELNUMMERS

BESTELNUMMERS

Ordering

Denomination Type Note

number

0465 152 883 Welding power source Aristo® Mig 4004i Pulse 400V version

0463 396 001 Spare parts list Aristo® Mig 4004i Pulse

Technische documentatie is beschikbaar op internet: www.esab.com

0463 431 001

- 23 -

© ESAB AB 2016

RESERVEONDERDELENLIJST

RESERVEONDERDELENLIJST

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 431 001

- 24 -

© ESAB AB 2016

ACCESSOIRES

ACCESSOIRES

0462 151 880 Trolley 11, 4-wheel

0460 564 880

0460 815 880

Trolley 8, 2-wheel

Shelf for YardFeed and MobileFeed

0460 565 880 Trolley

For use together with counter balance device

0461 310 880 Trolley adapter kit

For fitting of power source Mig4004i Pulse to
trolley 0460565880

0460 946 880 Stabilizer kit for counter balance (1)

Use together with trolley 0460 565 880




0458 705 880

0458 705 882

0463 431 001

Counter balance device
(includes mast and counter balance)

for 300 mm bobbin

for 440 mm bobbin

- 25 -

© ESAB AB 2016

ACCESSOIRES

0463 125 880 Trolley bracket

Option when no cooling unit is assembled

0460 526 881

0460 526 886

0460 526 891

0460 526 896

0460526 991

0460 526 996

0459 906 896

Feed 3004 U8

2

Feed 3004 U6

Feed 3004 U82, with water

Feed 3004 U6, with water

Feed 4804 U82, with water

Feed 4804 U6, with water

Yardfeed 2000, with water

0462 300 880 Cooling unit COOL 1

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780

0459 528 781

1.7 m

5 m

0459 528 782

0459 528 783

0459 528 784

0459 528 785

10 m

15 m

25 m

35 m

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790

0459 528 791

0459 528 792

0459 528 793

0459 528 794

0459 528 795

1.7 m

5 m

10 m

15 m

25 m

35 m

0463 431 001

- 26 -

© ESAB AB 2016

ACCESSOIRES

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage

MMA: current and arc force

TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of
current

0459 960 880

0459 960 881

0459 960 882

Remote control cable 10 pole - 4 pole

5 m

10 m

25 m

In de afzonderlijke brochures vindt u meer informatie over PSF-lastoortsen.

Neem voor meer informatie over accessoires contact op met uw dichtstbijzijnde
ESAB-vertegenwoordiging.

0463 431 001

- 27 -

© ESAB AB 2016

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna-Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V.
Heist-op-den-Berg
Tel: [phone]
Fax: [phone]

BULGARIA

ESAB Kft Representative Office
Sofia
Tel: [phone]
Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Vamberk
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Herlev
Tel: [phone]
Fax: [phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel: [phone]
Fax: [phone]

GERMANY

ESAB Welding and Cutting
GmbH
Solingen
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel: [phone]
Fax: [phone]

ITALY

ESAB Saldatura S.p.A.
Bareggio (Mi)
Tel: [phone]
Fax: [phone]

THE NETHERLANDS

ESAB Nederland B.V.
Amersfoort
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel: [phone]
Fax: [phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Romania Trading SRL
Bucharest
Tel: [phone]
Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel: [phone]
Fax: [phone]

SPAIN

ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel: [phone]
Fax: [phone]

ESAB International AB
Gothenburg
Tel: [phone]
Fax: [phone]

SWITZERLAND

ESAB Europe GmbH
Neuhof Business Center
Neuhofstr. 4
Tel: [phone]
Fax: [phone]

UKRAINE

ESAB Ukraine LLC
Kiev
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem-MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting
Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

AUSTRALIA

ESAB South Pacific
Archerfield BC QLD 4108
Tel: [phone]
Fax: [phone]

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
USJ
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel: [phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Africa

EGYPT

ESAB Egypt
Dokki-Cairo
Tel: [phone]
Fax: [phone]

SOUTH AFRICA

ESAB Africa Welding & Cutting
Ltd
Durbanvill 7570 - Cape Town
Tel: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

www.esab.com
