ESAB Aristo Mig 4004i Pulse Instruction manual [no]

Aristo®

Mig4004iPulse

Bruksanvisning

0463 431 001 NO 20160218 Valid for: serial no. 551-xxx-xxx

INNHOLD

1 SIKKERHET.......................................................................................................... 4

1.1 Symbolforklaring.................................................................................................. 4

1.2 Sikkerhetsregler ...................................................................................................4

2 INNLEDNING ........................................................................................................ 7

2.1 Utstyr..................................................................................................................... 7

3 TEKNISKE DATA.................................................................................................. 8

4 INSTALLASJON .................................................................................................10

4.1 Plassering ...........................................................................................................10

4.2 Instruksjoner for løfting..................................................................................... 10

4.3 Nettilkobling .......................................................................................................10

5 BRUK .................................................................................................................. 14

5.1 Koblinger og styringsenheter ........................................................................... 14

5.2 Symboler............................................................................................................. 15

5.3 Tilkobling av sveise- og returkabel ..................................................................15

5.4 Slå strømkilden på/av ........................................................................................15

5.5 Viftestyring .........................................................................................................15

5.6 Termisk beskyttelse ...........................................................................................15

5.7 VRD (spenningsreduksjonsenhet) ...................................................................16

5.8 Fjernkontrollenhet.............................................................................................. 16

5.9 MIG/MAG-sveising og sveising med selvavskjermede

kjernetråder..................................................................................................... 16

6 VEDLIKEHOLD................................................................................................... 17

6.1 Kontroll og rengjøring .......................................................................................17

6.2 Sveisebrenner ....................................................................................................17

7 FEILSØKING ...................................................................................................... 18

8 BESTILLING AV RESERVEDELER ................................................................... 19

SKJEMA .................................................................................................................... 20

ORDRENUMRE .........................................................................................................21

RESERVEDELSLISTE...............................................................................................22

TILBEHØR ................................................................................................................. 23

Vi forbeholder oss retten til å endre spesifikasjoner uten varsel.

0463 431 001 © ESAB AB 2016

1 SIKKERHET

1 SIKKERHET

1.1 Symbolforklaring

Som brukt i denne bruksanvisningen: Betyr Merk! Vær på vakt!

FARE!
Angir umiddelbare farer som, hvis de ikke unngås, vil medføre umiddelbar

alvorlig personskade eller tap av liv.

ADVARSEL!
Angir mulige farer som kan medføre personskade eller tap av liv.

FORSIKTIG!
Angir farer som kan medføre mindre personskade.

ADVARSEL!

Før bruk skal du lese og forstå bruksanvisningen samt
følge alle skilter, arbeidsgivers sikkerhetsrutiner og
sikkerhetsdatablader (MSDS-er).

1.2 Sikkerhetsregler

Brukere av ESAB-utstyr har det endelige ansvaret for å sørge for at alle som arbeider med
eller i nærheten av utstyret, følger alle relevante sikkerhetsanvisninger. Sikkerhetsreglene
må oppfylle kravene som gjelder for denne type utstyr. Anbefalingene nedenfor må følges i
tillegg til standardforskrifter som gjelder på arbeidsplassen.

Alt arbeid må utføres av opplært personale som er fortrolige med bruken av utstyret. Feil
bruk av utstyret kan føre til farlige situasjoner, noe som kan forårsake personskader og
skade på utstyret.

1. Alle som bruker utstyret, må være kjent med følgende:
○ bruken
○ plasseringen av nødstoppene
○ hvordan det fungerer
○ relevante sikkerhetstiltak
○ sveising og skjæring og annen aktuell bruk av utstyret

2. Operatøren må sørge for at:
○ ingen uvedkommende befinner seg innenfor arbeidsområdet for utstyret når det

startes opp

○ ingen er ubeskyttet når lysbuen tennes eller man har begynt å arbeide med utstyret

3. Arbeidsplassen må:
○ være egnet til formålet
○ være fri for trekk

0463 431 001

- 4 -

© ESAB AB 2016

1 SIKKERHET

4. Personlig verneutstyr:
○ Bruk alltid anbefalt personlig verneutstyr, slik som vernebriller, flammesikre klær,

vernehansker

○ Ikke ha på deg løstsittende klær, slik som skjerf, armbånd, ringer osv, som kan hekte

seg fast eller føre til forbrenninger

5. Generelle forholdsregler:
○ Kontroller at returkabelen er sikkert tilkoblet.
○ Arbeid på høyspenningsutstyr skal alltid utføres av en autorisert elektriker.
○ Egnet brannslokkingsutstyr må være tydelig merket og tilgjengelig i nærheten.
○ Smøring og vedlikehold må ikke utføres på utstyret når det er i bruk.

ADVARSEL!

Buesveising og -skjæring kan være farlig for deg selv og andre. Ta forholdsregler
ved sveising og skjæring.

ELEKTRISK STØT – kan være livsfarlig

• Monter og jord enheten i samsvar med bruksanvisningen.

• Ikke berør strømførende deler eller elektroder med naken hud, våte hansker
eller våte klær.

• Isoler deg selv fra jord og arbeidet.

• Sørg for å ha en trygg arbeidsposisjon.

ELEKTRISITET OG MAGNETFELTER – kan være helsefarlige

• Sveisere med pacemaker bør rådføre seg med lege før sveising. EMF kan
forstyrre enkelte pacemakere.

• Eksponering for EMF kan ha andre, ukjente helseeffekter.

• Sveisere skal benytte følgende prosedyre for å minimere eksponeringen for
EMF:

○ Før elektrode- og arbeidskablene sammen på samme side av kroppen.

Sikre dem med tape der dette er mulig. Ikke plasser kroppen din mellom
brenneren og arbeidskablene. Du må aldri kveile brenner- eller
arbeidskabelen rundt kroppen din. Holdt sveisestrømkilden og kablene så
langt borte fra kroppen som mulig.

○ Koble arbeidskabelen til arbeidsemnet så nært området som sveises,

som mulig.

RØYK OG GASSER – kan være helsefarlige

• Hold hodet unna røykgassene

• Bruk ventilasjon, avtrekk ved lysbuen eller begge deler for å føre røyk og
gasser bort fra pusteområdet og hele området

STRÅLER FRA LYSBUEN - kan skade øynene og gi brannskader på huden

• Beskytt øynene og kroppen. Bruk riktig sveiseskjerm og filterlinse, og bruk
alltid verneklær

• Beskytt personer i nærheten med egnede skjermer eller forheng

0463 431 001

STØY – for sterk støy kan skade hørselen

Beskytt ørene. Bruk øreklokker eller annet hørselvern.

- 5 -

© ESAB AB 2016

1 SIKKERHET

BEVEGELIGE DELER – kan forårsake personskade

• Hold alle dører, paneler og deksler lukket og godt på plass. Bare kvalifisert
personell skal fjerne deksler for vedlikehold og feilsøking etter behov. Monter
paneler og deksler, og lukk dører, når servicearbeidet er fullført, og før
motoren startes.

• Stopp motoren før du monterer eller kobler til en enhet.

• Hold hender, hår, løstsittende klær og verktøy borte fra bevegelige deler.

BRANNFARE

• Gnister (sprut) kan forårsake brann. Kontroller derfor at det ikke er noe
brennbart materiale i nærheten

• Ikke bruk på lukkede beholdere.

FUNKSJONSFEIL – tilkall eksperthjelp ved funksjonsfeil.
BESKYTT DEG SELV OG ANDRE!

FORSIKTIG!

Dette produktet er bare beregnet til buesveising.

ADVARSEL!

Ikke bruk strømkilden til å tine frosne rør.

FORSIKTIG!

Klasse A-utstyr er ikke beregnet på bruk i boligområder
der strømmen leveres av den offentlige
lavspenningsstrømforsyningen. Det kan være vanskelig å
sikre elektromagnetisk kompatibilitet for klasse A-utstyr i
slike omgivelser på grunn av ledningsbårne forstyrrelser
og strålingsforstyrrelser.

MERK!
Lever elektronisk utstyr inn til et mottak for

gjenvinning!

I henhold til EU-direktivet 2012/19/EF om elektrisk og
elektronisk avfall og direktivets implementering i samsvar
med nasjonale lovregler, skal elektrisk og/eller
elektronisk utstyr etter endt levetid leveres inn til et
mottak for gjenvinning.

Som ansvarlig for utstyret er det ditt ansvar å skaffe til
veie informasjon om godkjente innsamlingsstasjoner.

Kontakt nærmeste ESAB-forhandler for mer informasjon.

ESAB kan tilby alt nødvendig tilbehør og beskyttelsesutstyr for bruk ved sveising.

0463 431 001

- 6 -

© ESAB AB 2016

2 INNLEDNING

2 INNLEDNING

Mig 4004i Pulse kombinert med U6 or U82gir en fullstendig flerprosesspakke som støtter

MMA, TIG, MIG/MAG og puls-MIG.

Strømkilden er beregnet for bruk med trådmateenheten Aristo® Feed 3004/4804 eller
Aristo® YardFeed 2000 og kjøleaggregatet COOL 1. Aristo® Feed 3004/4804 er tilgjengelig
med to driftsløsninger, Aristo® U6-panelet og Aristo® U82-pendanten. Aristo® YardFeed

2000 er tilgjengelig med Aristo® U6-panelet.

ESABs tilbehør til produktet finner du i kapittelet "TILBEHØR" i denne
bruksanvisningen.

2.1 Utstyr

Strømkilden leveres med:

• 5 m returkabel med jordklemme

• bruksanvisning for sveisestrømkilden

0463 431 001

- 7 -

© ESAB AB 2016

3 TEKNISKE DATA

3 TEKNISKE DATA

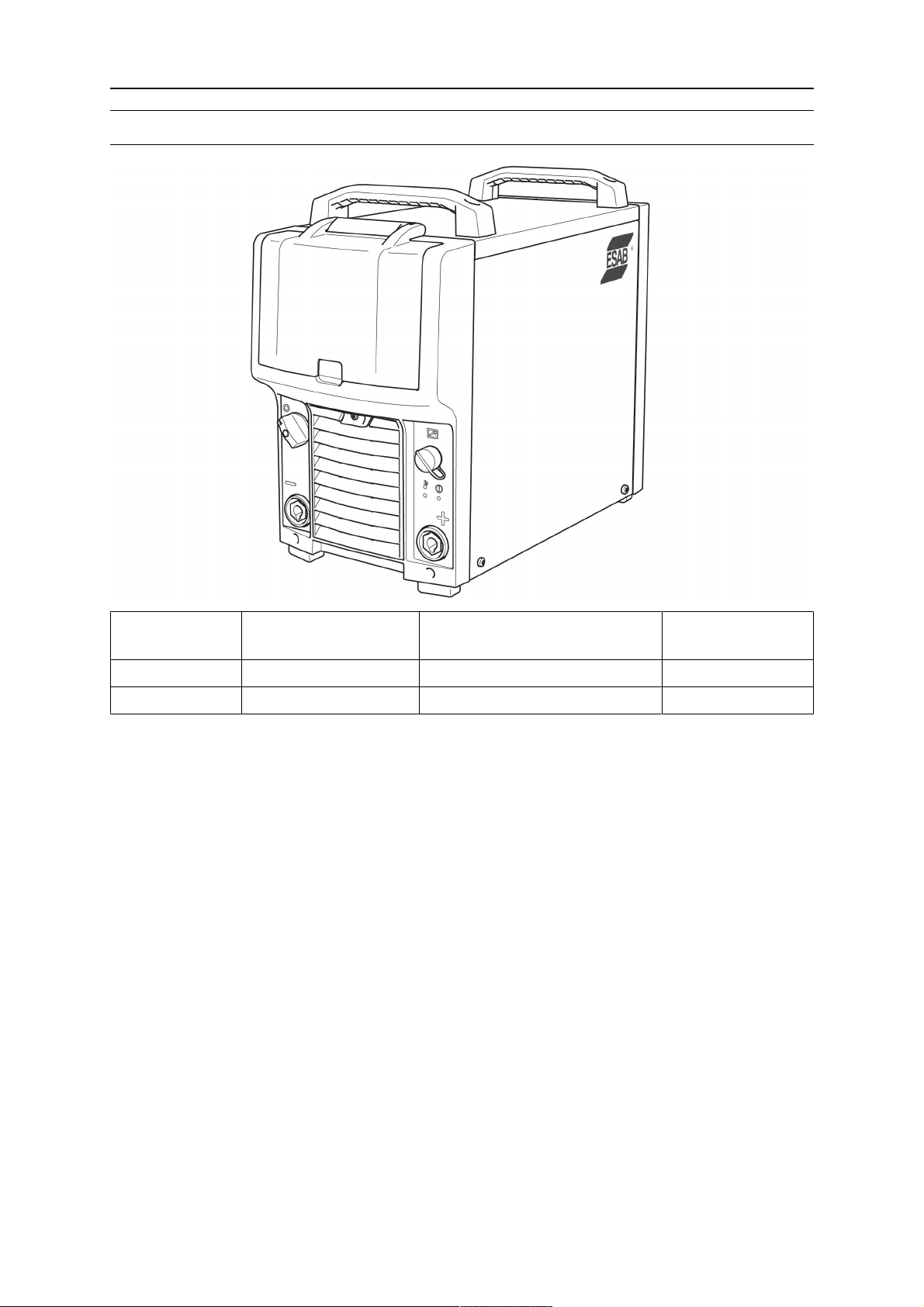

Mig 4004i Pulse

Nettspenning 380–460V, ±10%, 3~50/60Hz
Tilførselsnett S

Primærstrøm I

scmin

max

5,8MVA

19 A

Belastningsfri strøm 99 W
Innstillingsområde (DC)

MIG/MAG 16A/ 14,8V – 400A/ 34V
MMA 16A/ 20,6V – 400A/ 36V
TIG 4A/ 10,2V – 400A/ 26V

Tillatt belastning ved MIG/MAG

60 % arbeidssyklus 400A/ 34,0V
100 % intermittensfaktor 300 A/29,0 V

Tillatt belastning ved MMA

60 % arbeidssyklus 400A/ 36,0 V
100 % intermittensfaktor 300 A/32,0 V

Tillatt belastning ved TIG

60 % arbeidssyklus 400A/ 26,0 V
100 % intermittensfaktor 300 A/22,0 V

Effektfaktor ved maks. strøm 0,95
Virkningsgrad ved maks. strøm 89,5 %
Tomgangsspenning 55 V
Driftstemperatur –10 til 40°C
Transporttemperatur –20 til 55°C
Kontinuerlig lydtrykk på tomgang <70dB(A)
Mål, l×b×h 445x250x380mm
Vekt 45kg
Isolasjonsklasse H
Kapslingsklasse IP 23
Klassifisering av bruksområde

Tilførselsnett, S

sc min

Minste kortslutningsstrøm på nettverket i henhold til IEC 61000-3-12.

Arbeidssyklus

Arbeidssyklusen angir den prosentandelen av en ti minutters periode da du kan sveise eller
skjære med en viss belastning uten å overbelaste systemet. Arbeidssyklusen gjelder for
40°C eller lavere.

Kapslingsklasse
IP-koden angir kapslingsklassen, dvs. graden av beskyttelse mot inntrenging av faste

gjenstander eller vann.

Utstyr merket IP23 er beregnet for innendørs og utendørs bruk.

0463 431 001

- 8 -

© ESAB AB 2016
