ESAB Aristo Mig 4004i Pulse Instruction manual [cs]

Aristo®

Mig4004iPulse

Návod k používání

0463 431 001 CZ 20160218 Valid for: serial no. 551-xxx-xxx

OBSAH

1 BEZPEČNOST...................................................................................................... 4

1.1 Vysvětlení symbolů..............................................................................................4

1.2 Bezpečnostní opatření.........................................................................................4

2 ÚVOD .................................................................................................................... 7

2.1 Vybavení................................................................................................................7

3 TECHNICKÉ ÚDAJE ............................................................................................ 8

4 INSTALACE ........................................................................................................ 10

4.1 Umístění .............................................................................................................. 10

4.2 Pokyny pro zvedání ...........................................................................................10

4.3 Síťové napájení .................................................................................................. 10

5 OBSLUHA........................................................................................................... 14

5.1 Zapojení aovládací zařízení.............................................................................. 14

5.2 Symboly ..............................................................................................................15

5.3 Připojení svařovacího a zpětného kabelu........................................................15

5.4 Zapínání/vypínání napájecího zdroje ...............................................................15

5.5 Ovládání ventilátorů...........................................................................................15

5.6 Tepelná ochrana.................................................................................................15

5.7 VRD (zařízení ke snížení napětí) ....................................................................... 16

5.8 Dálkový ovladač................................................................................................. 16

5.9 Svařování MIG/MAG a svařování strubičkou svlastní ochranou .................16

6 ÚDRŽBA ............................................................................................................. 17

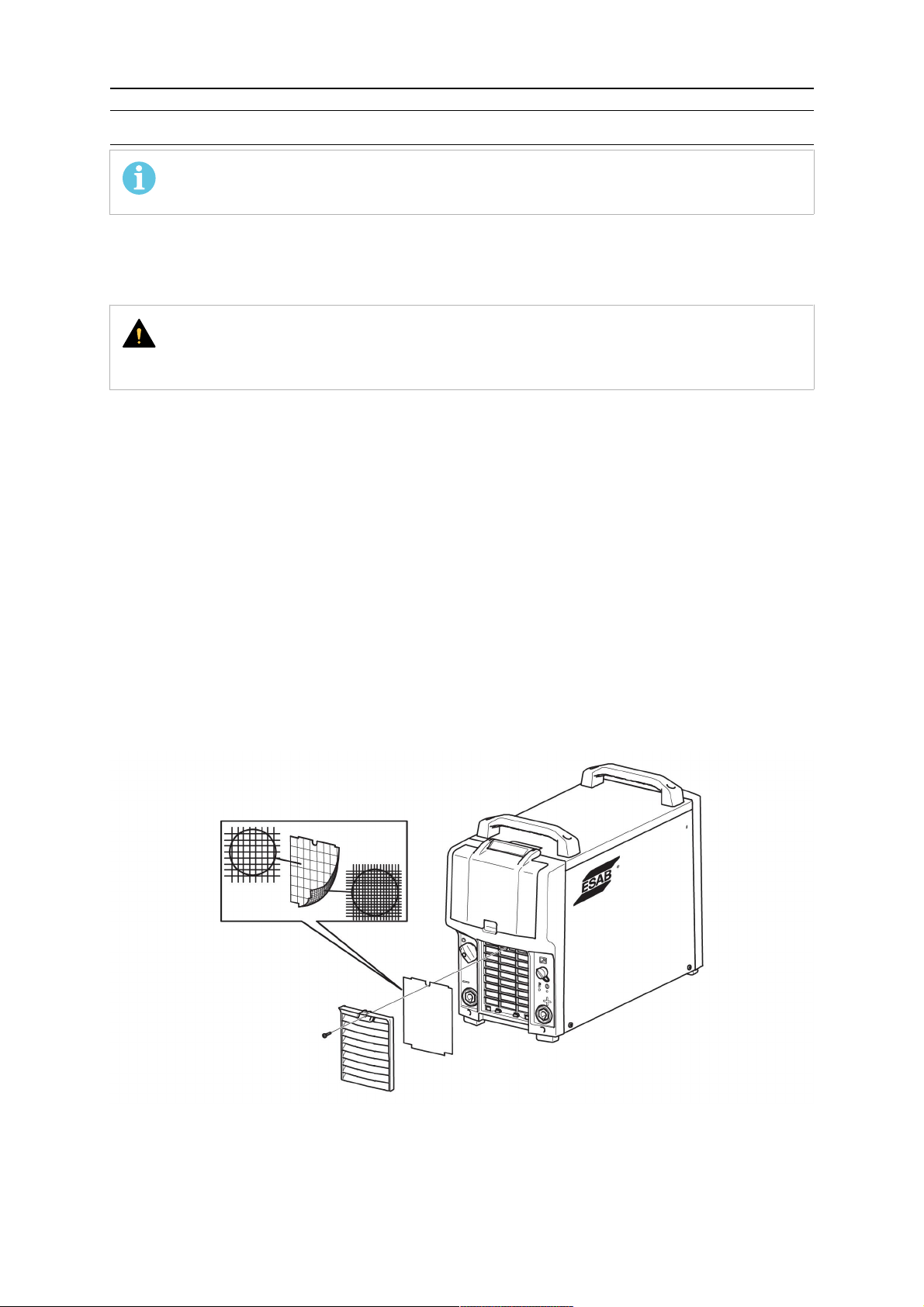

6.1 Prohlídka ačištění .............................................................................................17

6.2 Svařovací hořák .................................................................................................17

7 ŘEŠENÍ PROBLÉMŮ ......................................................................................... 18

8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ ...............................................................19

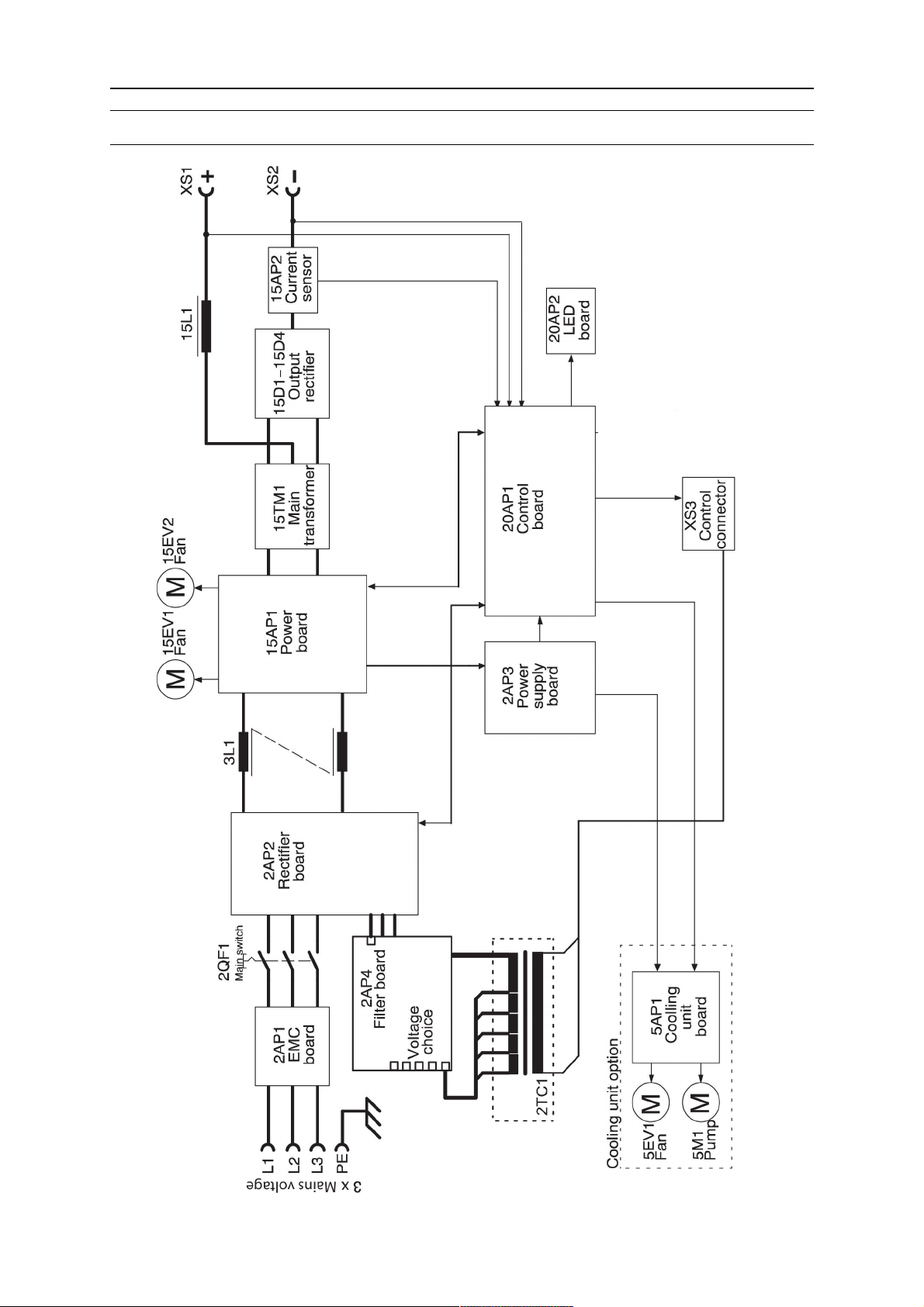

NÁKRES .................................................................................................................... 20

OBJEDNACÍ ČÍSLA ..................................................................................................21

SEZNAM NÁHRADNÍCH DÍLŮ .................................................................................22

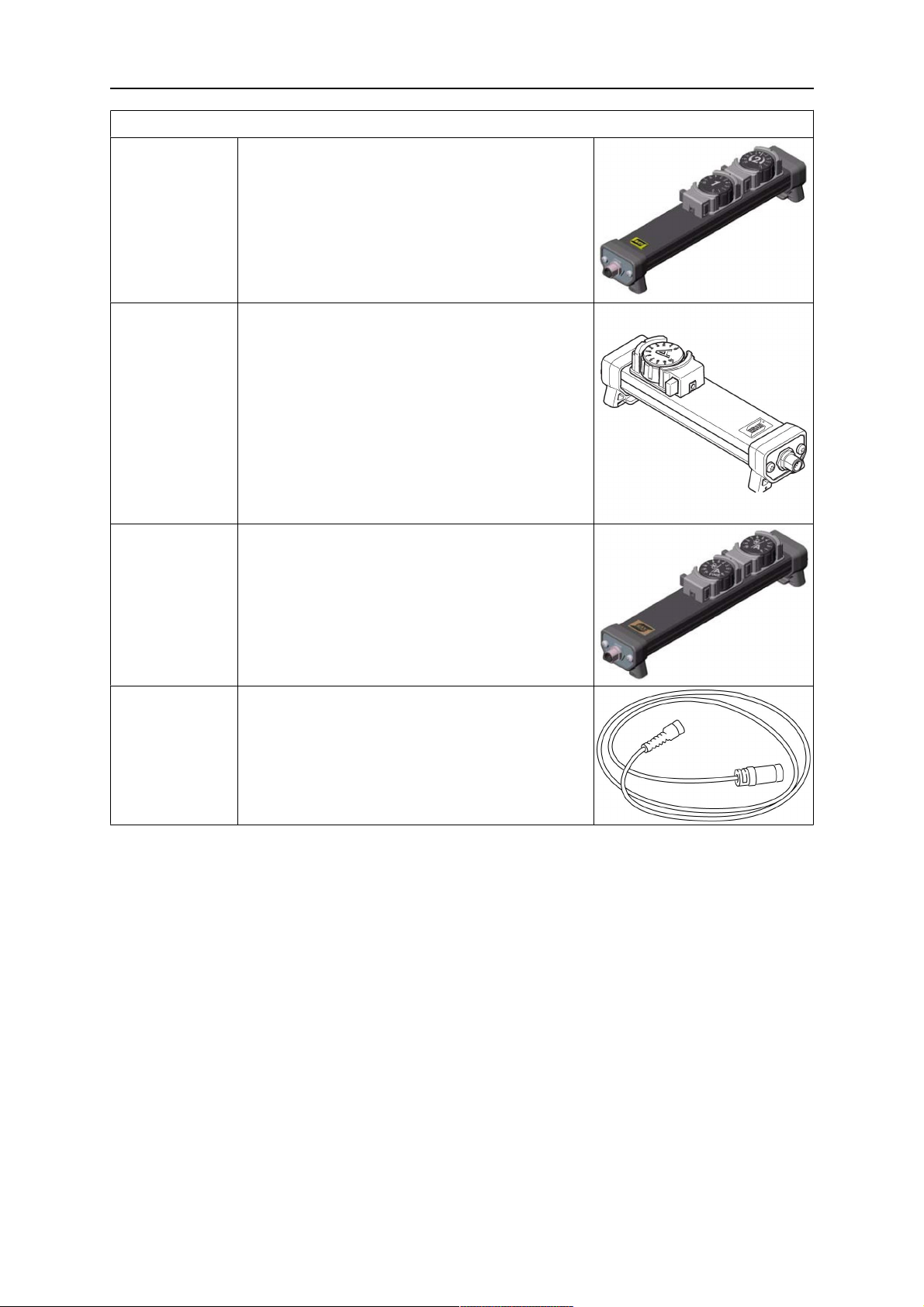

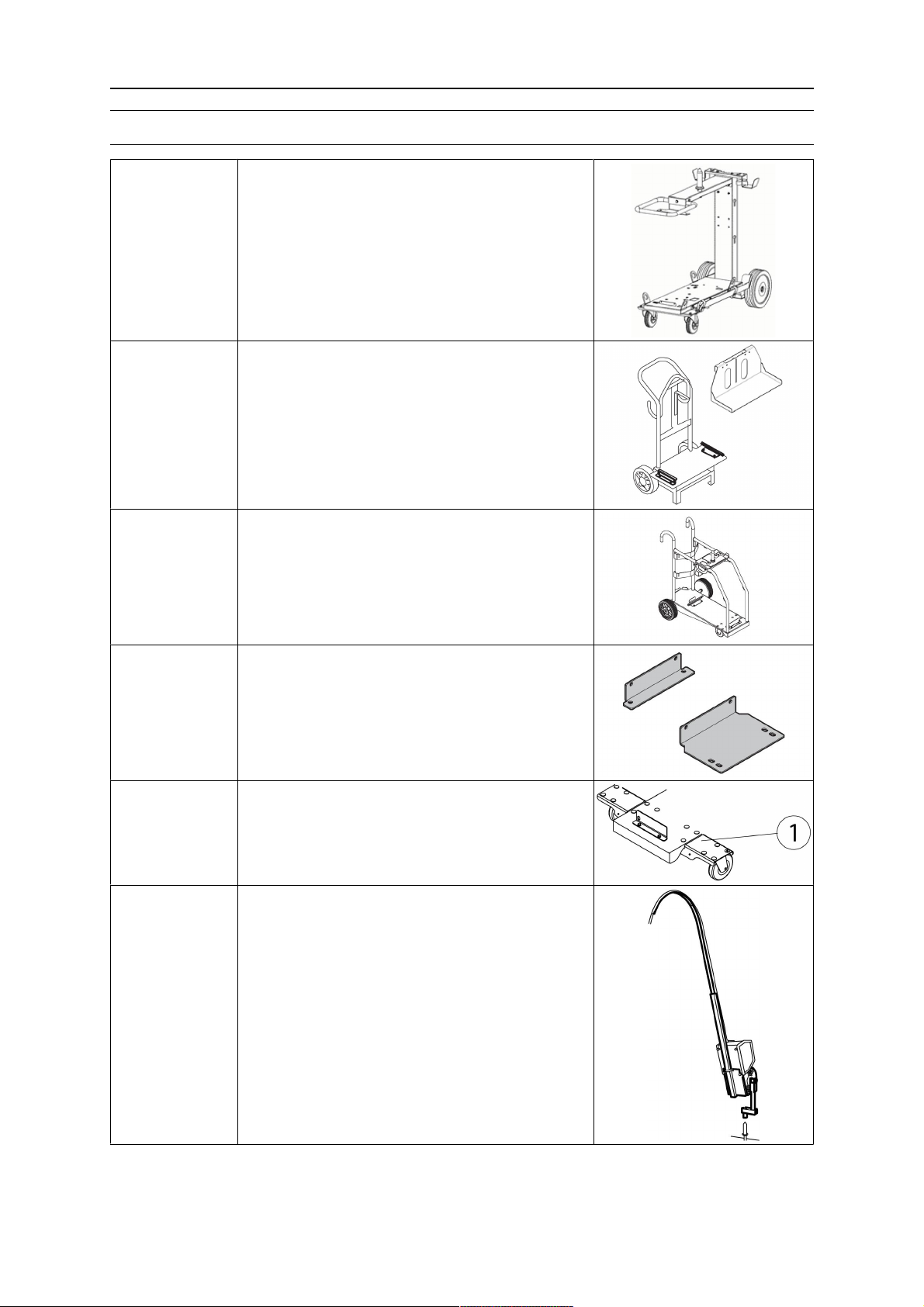

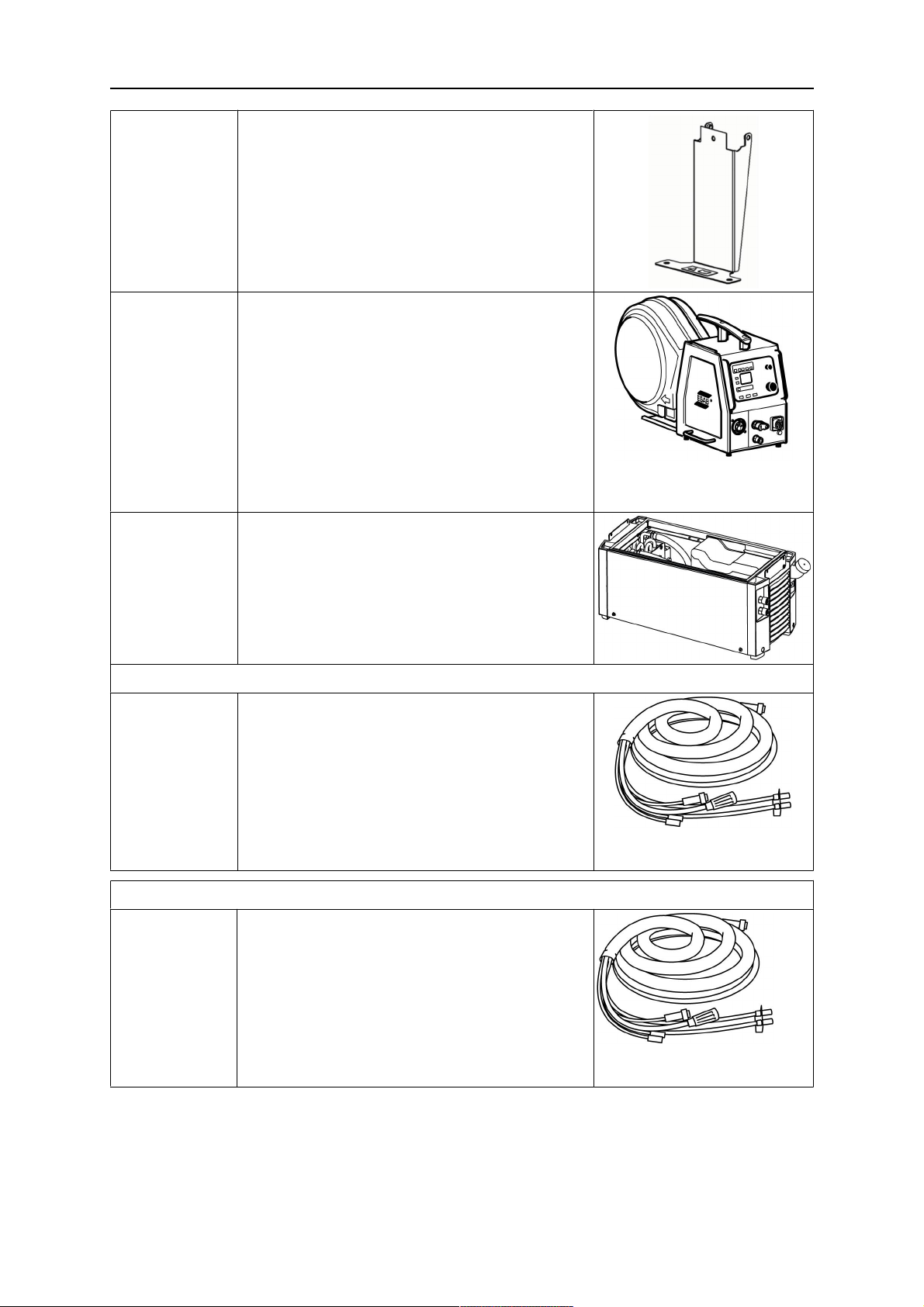

PŘÍSLUŠENSTVÍ.......................................................................................................23

Práva ke změně technických údajů bez upozornění vyhrazena.

0463 431 001 © ESAB AB 2016

1 BEZPEČNOST

1 BEZPEČNOST

1.1 Vysvětlení symbolů

Vtomto návodu se symboly používají vnásledujícím významu: Znamená Pozor! Buďte
pozorní!

NEBEZPEČÍ!
Označuje bezprostřední nebezpečí. Pokud se mu nevyhnete, povede

kokamžitému a vážnému zranění osob nebo smrti.

VÝSTRAHA!
Označuje potenciální nebezpečí, které může vést ke zranění osob nebo

smrti.

UPOZORNĚNÍ!
Označuje nebezpečí, které může vést kméně závažnému zranění osob.

VÝSTRAHA!

Před používáním si přečtěte návod kobsluze a snažte se
mu porozumět, řiďte se všemi výstražnými štítky,
bezpečnostními předpisy zaměstnavatele a
bezpečnostními listy látek (MSDS).

1.2 Bezpečnostní opatření

Uživatelé zařízení ESAB nesou konečnou odpovědnost za to, že zajistí, aby každý, kdo
pracuje stakovým zařízením nebo vjeho blízkosti, dodržoval všechna příslušná
bezpečnostní opatření. Bezpečnostní opatření musí vyhovovat požadavkům vztahujícím se
na tento typ zařízení. Kromě standardních nařízení, která platí pro dané pracoviště, je nutno
dodržovat i níže uvedená doporučení.

Veškeré práce musí provádět kvalifikovaní pracovníci, kteří jsou dobře obeznámeni
sobsluhou zařízení. Nesprávná obsluha zařízení může vést knebezpečným situacím, které
mohou mít za následek zranění obsluhy a poškození zařízení.

1. Každý, kdo používá toto zařízení, musí být dobře obeznámen s:
○ obsluhou zařízení;
○ umístěním nouzových vypínačů;
○ fungováním zařízení;
○ příslušnými bezpečnostními opatřeními;
○ svařováním a řezáním nebo jiným příslušným použitím vybavení

2. Obsluha zařízení musí zajistit, aby:
○ při spuštění zařízení nebyla vjeho pracovním prostoru žádná neoprávněná osoba
○ při zapálení oblouku a zahájení svařování byly všechny osoby chráněny

3. Pracoviště musí být:
○ vhodné kdanému účelu;
○ bez průvanu.

0463 431 001

- 4 -

© ESAB AB 2016

1 BEZPEČNOST

4. Osobní ochranné prostředky:
○ Vždy používejte osobní ochranné prostředky, jako jsou ochranné brýle, oděv odolný

proti ohni a ochranné rukavice

○ Nenoste volné doplňky či ozdoby, jako jsou šály, náramky, prsteny atd., které by se

mohly zachytit nebo způsobit popáleniny

5. Obecná bezpečnostní opatření:
○ Přesvědčte se, zda je zpětný vodič bezpečně připojen
○ Práci na vysokonapěťovém zařízení smí provádět pouze kvalifikovaný elektrikář
○ Kdispozici musí být vhodný a jasně označený hasicí přístroj
○ Mazání a údržba zařízení se nesmí provádět za provozu.

VÝSTRAHA!

Svařování ařezání obloukem může být nebezpečné pro vás ipro jiné osoby. Při
svařování nebo řezání dodržujte bezpečnostní opatření.

ÚRAZ ELEKTRICKÝM PROUDEM – může způsobit smrt

• Nainstalujte a uzemněte jednotku vsouladu snávodem kobsluze

• Nedotýkejte se elektrických dílů pod napětím nebo elektrod nechráněným
povrchem těla, vlhkými rukavicemi či vlhkým oděvem

• Izolujte se od země a svařovaného předmětu.

• Dbejte na bezpečnou pracovní polohu

ELEKTRICKÁ A MAGNETICKÁ POLE – mohou být zdraví nebezpečná

• Svářeči skardiostimulátorem se musí před svářením obrátit na svého lékaře.
Elektrická a magnetická pole mohou ovlivňovat funkci některých
kardiostimulátorů.

• Elektrická a magnetická pole mohou mít jiné neznámé vlivy na zdraví.

• Je třeba, aby svářeči dodržovali následující opatření a minimalizovali vliv
elektromagnetických polí:

○ Veďte elektrodu a pracovní vodiče společně po stejné straně těla. Pokud

je to možné, zajistěte je páskou. Nezdržujte se mezi hořákem a
pracovními kabely. Nikdy nenamotávejte hořák nebo pracovní kabel na
tělo. Zdržujte se co nejdále od zdroje pro svařování a kabelů.

○ Připojte pracovní kabel kobrobku co nejblíže ke svařovanému místu.

VÝPARY APLYNY – mohou být zdraví nebezpečné

• Kryjte si hlavu před výpary

• Kodstranění výparů aplynů zdosahu vašeho dýchání azcelého prostoru
používejte ventilaci, odsávání uoblouku či obojí

OBLOUKOVÉ ZÁŘENÍ – může poranit oči a spálit kůži

• Chraňte si oči atělo. Používejte správný ochranný štít, brýle sfiltračními skly
aochranný oděv

• Osoby nacházející se vblízkosti chraňte vhodnými štíty nebo clonami

0463 431 001

HLUK – nadměrný hluk může poškodit sluch

Chraňte si uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu.

- 5 -

© ESAB AB 2016

1 BEZPEČNOST

POHYBLIVÉ DÍLY – mohou způsobit zranění

• Udržujte všechny panely, kryty a dveře zavřené a zajištěné. Pouze
proškolený personál smí vpřípadě potřeby odstraňovat kryty za účelem
údržby a odstraňování poruch. Po dokončení servisu a před začátkem
sváření vraťte všechny panely nebo kryty na místo a zavřete všechny dveře.

• Před montáží nebo připojením jednotky vypněte motor.

• Zajistěte, aby se do dosahu pohyblivých částí nedostaly ruce, vlasy, volné
oblečení a nástroje.

NEBEZPEČÍ POŽÁRU

• Jiskry (prskání) mohou způsobit požár. Proto zajistěte, aby vblízkosti nebyly
žádné hořlavé materiály

• Nepoužívat na uzavřené kontejnery.

FUNKČNÍ PORUCHA – při funkční poruše požádejte oodbornou pomoc.
CHRAŇTE SEBE I JINÉ!

UPOZORNĚNÍ!

Tento výrobek je určen výhradně ksvařování obloukem.

VÝSTRAHA!

Nepoužívejte tento zdroj energie k rozmrazování zamrzlého potrubí.

UPOZORNĚNÍ!

Zařízení třídy A není určeno kpoužívání vobytných
oblastech, vnichž je elektrické napájení zajišťováno
veřejnou, nízkonapěťovou rozvodnou sítí. Kvůli rušení
šířenému vedením a vyzařováním se mohou vtakových
oblastech objevit případné obtíže se zaručením
elektromagnetické kompatibility u zařízení třídy A.

POZOR!
Elektronická zařízení likvidujte v recyklačním

zařízení!

V souladu s evropskou směrnicí 2012/19/ES o likvidaci
elektrických a elektronických zařízení a její implementací
podle státních zákonů se musí elektrické zařízení, které
dosáhlo konce životnosti, zlikvidovat v recyklačním
zařízení.

Jako osoba zodpovědná za zařízení máte povinnost
informovat se o schválených sběrných místech.

Chcete-li další informace, obraťte se na nejbližšího
prodejce společnosti ESAB.

Společnost ESAB vám může zajistit všechny nutné svářečské ochranné prostředky a
přídavná zařízení.

0463 431 001

- 6 -

© ESAB AB 2016

2 ÚVOD

2 ÚVOD

Mig 4004i Pulse vkombinaci sU6 nebo U82nabízí kompletní víceúčelový balíček

podporující MMA, TIG, MIG/MAG a impulzní MIG.
Tento napájecí zdroj je určen pro použití se zařízením pro podávání drátu Aristo® Feed

3004/4804 nebo Aristo® YardFeed 2000 a chladicí jednotkou COOL 1. Aristo® Feed
3004/4804 je kdispozici ve dvou provozních variantách, jako panel Aristo® U6 a Aristo® U8

Pendant. Aristo® YardFeed 2000 je kdispozici spanelem Aristo® U6.

Příslušenství společnosti ESAB pro tento produkt naleznete v kapitole
PŘÍSLUŠENSTVÍ této příručky.

2.1 Vybavení

Napájecí zdroj se dodává se:

• 5m zpětným kabelem se zemnící svorkou;

• návodem kobsluze napájecího zdroje pro svařování

2

0463 431 001

- 7 -

© ESAB AB 2016

3 TECHNICKÉ ÚDAJE

3 TECHNICKÉ ÚDAJE

Mig 4004i Pulse
Síťové napětí 380–460V, ±10%, 3~ 50/60Hz
Síťové napájení S

Primární proud I

scmin

max

5,8MVA

19 A

Příkon bez zátěže 99 W
Rozsah nastavení (ss)

MIG/MAG 16A / 14,8V – 400A / 34V
MMA 16A / 20,6 V – 400A / 36V
TIG 4A / 10,2V – 400A / 26V

Přípustná zátěž při MIG/MAG

60% zatěžovací cyklus 400A / 34,0V
100% pracovní cyklus 300 A/29,0 V

Přípustná zátěž při MMA

60% zatěžovací cyklus 400A / 36,0 V
100% pracovní cyklus 300 A/32,0 V

Přípustná zátěž při TIG

60% zatěžovací cyklus 400A / 26,0 V
100% pracovní cyklus 300 A/22,0 V

Účiník při maximálním proudu 0,95
Účinnost při maximálním proudu 89,5 %
Napětí naprázdno 55 V
Provozní teplota -10až 40°C (14až 104°F)
Přepravní teplota -20až 55°C (-4až 131°F)
Konstantní akustický tlak při chodu

<70dB (A)

naprázdno
Rozměry d × š × v 445 × 250 × 380mm (24,0 × 9,8 × 15”)
Hmotnost 45 kg (96 libry)
Třída izolace H
Třída krytí IP 23
Třída použití

Síťové napájení, S

sc min

Minimální zkratový výkon vsíti podle IEC 61000-3-12.

Pracovní cyklus

Pracovní cyklus vymezuje čas, během kterého lze svařovat nebo řezat při určité zátěži, aniž
by došlo kpřetížení, jako procento desetiminutového intervalu. Pracovní cyklus platí pro 40
°C / 104 °F nebo nižší.

Třída krytí

Kód IP určuje třídu krytí, tj. stupeň ochrany před průnikem pevných předmětů nebo vody.
Zařízení soznačením IP23 je určeno kpoužití vkrytém prostoru i venku.

0463 431 001

- 8 -

© ESAB AB 2016

3 TECHNICKÉ ÚDAJE

Třída použití

Značka vyjadřuje, že tento napájecí zdroj je určen kpoužití vmístech se zvýšeným
elektrickým nebezpečím.

0463 431 001

- 9 -

© ESAB AB 2016

4 INSTALACE

4 INSTALACE

Instalaci musí provádět odborník.

UPOZORNĚNÍ!

Tento výrobek je určen kprůmyslovému použití. Vdomácím prostředí může
způsobit rádiové poruchy. Uživatel odpovídá za přijetí vhodných opatření.

4.1 Umístění

Umístěte napájecí zdroj pro svařování tak, aby nic nepřekáželo jeho vstupním a výstupním
otvorům pro chladicí vzduch.

4.2 Pokyny pro zvedání

4.3 Síťové napájení

POZOR!
Požadavky na síťové napájení

Toto zařízení je vsouladu snormou IEC 61000-3-12 za předpokladu, že zkratový
výkon vmístě rozhraní mezi uživatelským napájením a veřejnou soustavou je
větší nebo rovný hodnotě S

odpovědný za to, aby se na základě konzultace sprovozovatelem rozvodné sítě
vpřípadě potřeby ujistil, že zařízení je připojeno pouze knapájení se zkratovým
výkonem, který je větší nebo rovný hodnotě S

vtechnických údajích včásti TECHNICKÉ ÚDAJE.

POZOR!

Napájecí zdroj lze napájet generátorem. Chcete-li další informace, obraťte se na
autorizovaného servisního pracovníka společnosti ESAB.

0463 431 001

. Instalační technik nebo uživatel zařízení je

scmin

. Další informace naleznete

scmin

- 10 -

© ESAB AB 2016

4 INSTALACE

Zkontrolujte, zda je jednotka připojena ke správnému síťovému napětí a zda je chráněna
správně dimenzovanou pojistkou. Připojení k ochrannému zemnícímu vodiči musí být
provedeno v souladu s předpisy.

A. Typový štítek s údaji o připojeném

napájení

Doporučená zatížitelnost pojistek a minimální průřezy vodičů

Mig 4004i Pulse
Síťové napětí 380-460 V, +/- 10%, 3~50/60Hz
Průřez síťového vodiče
Fázový proud I

Uin 380 V 20 A

eff

4C 10Awg (4G4 mm2)

Pojistka přepěťová 20 A
Pojistka proti rázům CMCB 25 A
Fázový proud I

Uin 400 V 19,2 A

eff

Pojistka přepěťová 20 A
Pojistka proti rázům CMCB 25 A
Fázový proud I

Uin 415 V 18 A

eff

Pojistka přepěťová 20 A
Pojistka proti rázům CMCB 20 A
Fázový proud I

Uin 440 V 17,6 A

eff

Pojistka přepěťová 20 A
Pojistka proti rázům CMCB 20 A
Fázový proud I

Uin 460 V 17 A

eff

Pojistka přepěťová 20 A
Pojistka proti rázům CMCB 20 A

POZOR!

Výše uvedené průřezy síťových kabelů a zatížitelnosti pojistek odpovídají
švédským předpisům. Používejte napájecí zdroj v souladu s příslušnými státními
předpisy.

0463 431 001

- 11 -

© ESAB AB 2016

4 INSTALACE

Instalace síťového kabelu

Pokud potřebujete vyměnit síťový kabel, dbejte na správné připojení zemnícího vodiče ke
spodní desce. Na obrázku nahoře je znázorněn postup odstranění bočního panelu a
instalace síťového kabelu. Ktomuto připojovacímu bodu nesmí být připojen žádný jiný
kabel.

0463 431 001

- 12 -

© ESAB AB 2016

4 INSTALACE

Pokyny pro zapojení

Zdroj napájení je dodáván se síťovým kabelem a připojenou zástrčkou, které jsou schváleny
pro 400V. Pokud zdroj chcete zapojit do jiného síťového napětí, přesuňte konektor na desce
na správný kolík (viz obrázek nahoře) a síťový kabel a zástrčku je nutné vyměnit vsouladu
spříslušnými státními předpisy. Tuto úpravu smějí provádět pouze osoby sodpovídajícími
elektrotechnickými znalostmi. Při provádění této akce musí být zdroj napájení vypojen ze
sítě.

0463 431 001

- 13 -

© ESAB AB 2016

5 OBSLUHA

5 OBSLUHA

Obecná bezpečnostní nastavení týkající se manipulace se zařízením naleznete v
kapitole BEZPEČNOST této příručky. Důkladně si ji přečtěte, než začnete zařízení
používat!

VÝSTRAHA!

Zařízení zabezpečte – především
na nerovném nebo svažitém
povrchu.

POZOR!

Aby se dosáhlo co nejlepšího výsledku svařování MIG skrátkými impulsy, délka
svařovacího a zpětného kabelu nesmí překročit 10m (33stop).

5.1 Zapojení aovládací zařízení

1. Hlavní síťový vypínač, 0 / 1 5. Kladná svářecí svorka: Svařovací kabel

2. Přípojka pro podavač drátu nebo dálkový

ovladač

3. Kontrolka LED, tepelná ochrana 7. Pojistka (10 A) pro napájecí napětí (42V)

4. Kontrolka LED, zapnuté napájení 8. Síťový kabel

0463 431 001

6. Záporná svářecí svorka: Zpětný kabel

podavače drátu

- 14 -

© ESAB AB 2016

5 OBSLUHA

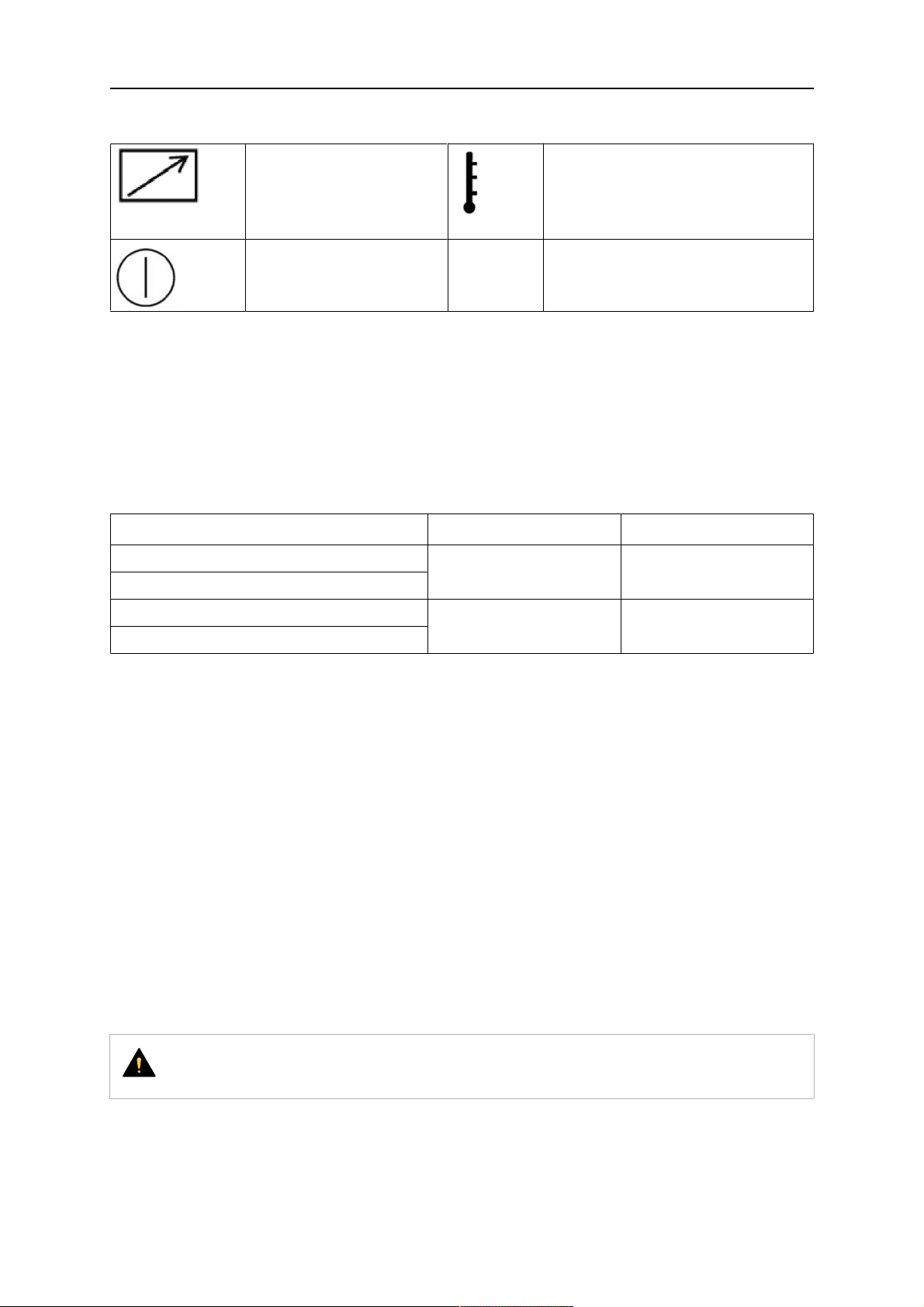

5.2 Symboly

Dálkový ovladač (2) Přehřátí (3)

Zapnuté napájení (4)

5.3 Připojení svařovacího a zpětného kabelu

Napájecí zdroj má dva výstupy, kladnou svorku (+) a zápornou svorku (-) pro připojení
svařovacího a zpětného kabelu.

Připojte zpětný kabel k záporné svorce na napájecím zdroji. Připevněte kobrobku kontaktní
svorku zpětného kabelu, ujistěte se, že má dobrý kontakt, a zkontrolujte, zda má obrobek
dobrý kontakt svýstupem napájecího zdroje pro zpětný kabel.

Doporučené maximální hodnoty proudu pro propojovací kabely

I

max

450A (60% pracovní cyklus)
350 A (100% pracovní cyklus)
550 A (60% pracovní cyklus)
430 A (100% pracovní cyklus)

Pracovní cyklus

Pracovní cyklus vymezuje čas, během kterého lze svařovat nebo řezat při určité zátěži, aniž
by došlo kpřetížení, jako procento desetiminutového intervalu. Pracovní cyklus platí pro
40°C (104°F).

Průřez kabelu Délka kabelu

70 mm

95 mm

2

2

2–35m

(6,6–114,8stop)

2–35m

(6,6–114,8stop)

5.4 Zapínání/vypínání napájecího zdroje

Zapněte napájecí zdroj otočením vypínače (1) do polohy „1“. Vypněte napájecí zdroj
otočením vypínače (1) do polohy „0“. Údaje o svařování budou uloženy bez ohledu na to,
zda dojde k nestandardnímu přerušení síťového napájení, nebo zda je napájecí zdroj
normálně vypnut, takže jsou kdispozici při dalším zapnutí jednotky.

5.5 Ovládání ventilátorů

Napájecí zdroj má časový obvod, který udržuje ventilátory v chodu 6,5min po zastavení
svařování; potom se jednotka přepne do úsporného režimu. Při zahájení svařování se
ventilátory znovu spustí. Při svařovacích proudech do 150 A běží ventilátory nižší rychlostí a
při vyšších proudech plnou rychlostí.

UPOZORNĚNÍ!

Ventilátory se mohou spustit kdykoliv, aby chránily zdroj napájení před přehřátím.

5.6 Tepelná ochrana

Napájecí zdroj pro svařování má obvod na ochranu proti přehřátí, který se aktivuje vpřípadě,
že se příliš zvýší vnitřní teplota. Když ktomu dojde, svařovací proud se přeruší a na
ovládacím panelu podavače drátu se zobrazí chybový kód. Když teplota klesne do rozsahu
běžné provozní teploty, ochrana proti přehřátí se automaticky nastaví do výchozího stavu.

0463 431 001

- 15 -

© ESAB AB 2016

5 OBSLUHA

5.7 VRD (zařízení ke snížení napětí)

Funkce VRD zaručuje, že když se nesvařuje, napětí naprázdno nepřekročí 35V. VRD LED
svítí, když je funkce VRD aktivní. Funkce VRD musí být aktivována prostřednictvím ESAD
kvalifikovaným servisním technikem.

Když systém zjistí, že bylo zahájeno svařování, zablokuje funkci VRD.

5.8 Dálkový ovladač

Více informací o dálkovém ovladači najdete vnávodu kpoužití ovládacího panelu.

5.9 Svařování MIG/MAG a svařování strubičkou svlastní

ochranou

Oblouk nepřetržitě taví podávaný drát. Svarová lázeň je chráněna ochranným plynem.
Napájecí zdroj pro svařování MIG/MAG a svařování s trubičkou svlastní ochranou je
doplněn o:

• podavač drátu

• svařovací hořák;

• propojovací kabel mezi napájecím zdrojem a podavačem drátu;

• láhev s ochranným plynem.

0463 431 001

- 16 -

© ESAB AB 2016

6 ÚDRŽBA

6 ÚDRŽBA

POZOR!

Pravidelná údržba je důležitá pro bezpečný a spolehlivý provoz.

Bezpečnostní štítky smějí odstraňovat a servis, údržbu a opravy provádět pouze osoby
sodpovídajícími elektrotechnickými znalostmi (oprávnění pracovníci).

Více informací o chladicí jednotce najdete vnávodu kchladicí jednotce.

UPOZORNĚNÍ!

Všechny záruky dodavatele ztrácejí platnost, pokud se zákazník v průběhu
záruční doby pokusí sám opravit jakékoli chyby produktu.

6.1 Prohlídka ačištění

Pravidelně kontrolujte, zda napájecí zdroj není znečištěn.
Napájecí zdroj se musí pravidelně profukovat stlačeným vzduchem při sníženém tlaku. Ve

znečištěném prostředí je nutné častější profukování.
Jinak by se mohl ucpat vstup či výstup vzduchu, což by vedlo kpřehřátí. Aby ktomu

nedošlo, je nutno pravidelně čistit vzduchový filtr. Filtr se skládá zhrubší a jemnější síťky.
Ujistěte se, že je hrubší síťka namontována na horní části zdroje napájení a jemnější síťka
ve vnitřní části zdroje napájení.

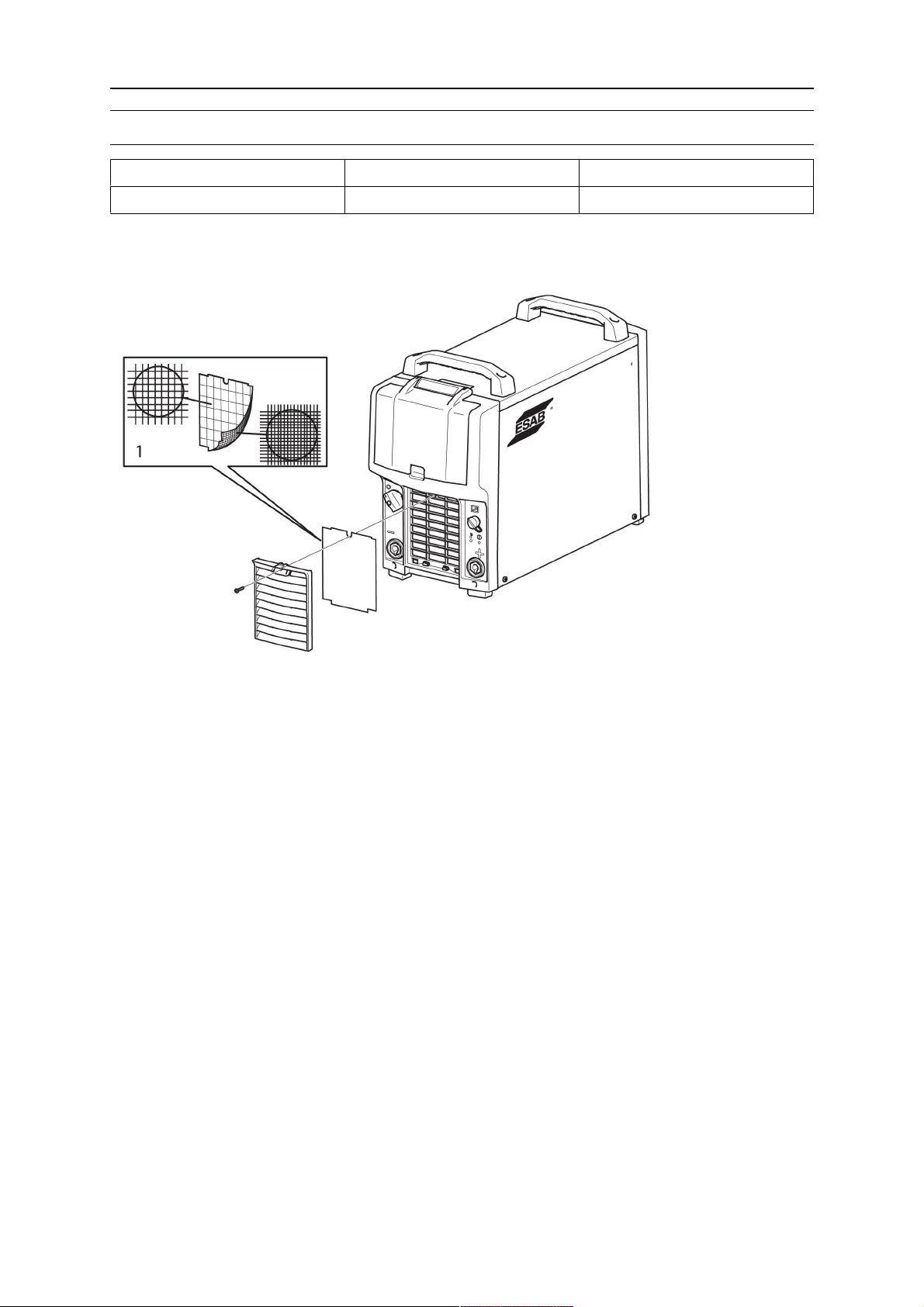

Výměna a čištění prachového filtru:

1. Uvolněte prachový filtr podle obrázku.

2. Profoukněte filtr stlačeným vzduchem (se sníženým tlakem).

3. Nasaďte filtr jemnější síťkou proti mřížce.

4. Nainstalujte filtr zpět.

6.2 Svařovací hořák

K zajištění bezproblémového svařování se musí součásti podléhající opotřebení pravidelně
čistit a měnit.

0463 431 001

- 17 -

© ESAB AB 2016

7 ŘEŠENÍ PROBLÉMŮ

7 ŘEŠENÍ PROBLÉMŮ

Než si vyžádáte pomoc autorizovaného servisního technika, proveďte tyto doporučené
kontroly.

Druh závady Zákrok

Žádný oblouk. • Zkontrolujte, zda je zapnutý síťový

vypínač.

• Zkontrolujte správnost připojení síťového
napájení, svařovacího proudu a zpětného
kabelu.

• Zkontrolujte, zda je nastavena správná
hodnota proudu.

• Zkontrolujte síťové pojistky.

Během svařování došlo k přerušení
svařovacího proudu.

• Zkontrolujte, zda se neaktivovala ochrana
proti přehřátí (signalizováno oranžovou
kontrolkou LED na přední straně (3)).

• Pokud kontrolka LED signalizující
napájení (4) nesvítí, zkontrolujte pojistky
síťového napájení.

• Zkontrolujte, že je zpětný kabel správně
připevněný.

Často se aktivuje ochrana proti přehřátí. • Zkontrolujte, zda se neucpaly vzduchové

filtry.

• Ujistěte se, zda nedošlo kpřekročení
předepsaných hodnot napájecího zdroje
(tj. zda zařízení není přetíženo).

• Zkontrolujte, zda není teplota prostředí
vyšší než teplota pro pracovní cyklus,
40°C/104°F.

Nízký svařovací výkon. • Zkontrolujte správnost připojení

svařovacího proudu a zpětného kabelu.

• Zkontrolujte, zda je nastavena správná
hodnota proudu.

• Zkontrolujte, zda jsou použity správné
svařovací dráty.

• Zkontrolujte síťové pojistky.

Po stisknutí spouštěcího spínače
svařovacího hořáku se nic nestane.

0463 431 001

• Zkontrolujte pojistku vzadní části zdroje
napájení.

• Zkontrolujte, zda není svářecí a zpětný
kabel poškozen.

• Zkontrolujte, zda podavač drátu funguje
správně. Prohlédněte si návod kpoužití
pro podavač drátu.

- 18 -

© ESAB AB 2016

8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ

8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ

UPOZORNĚNÍ!

Opravy a elektrické práce musí provádět autorizovaný servisní technik ESAB.
Používejte pouze originální náhradní díly ESAB.

Zařízení Mig 4004i Pulse je navrženo a testováno vsouladu smezinárodními a evropskými
normami IEC-/EN 60974-1 a IEC-/EN 60974-10. Servisní služba, která provedla servis nebo
opravu, musí zajistit, aby výrobek stále vyhovoval uvedené normě.

Náhradní díly si můžete objednat u nejbližšího prodejce společnosti ESAB, viz zadní strana
obalu tohoto dokumentu. Při objednávání uveďte typ výrobku, sériové číslo, označení a číslo
náhradního dílu podle seznamu náhradních dílů. To usnadní expedici a zajistí správnost
dodávky.

0463 431 001

- 19 -

© ESAB AB 2016

NÁKRES

NÁKRES

0463 431 001

- 20 -

© ESAB AB 2016

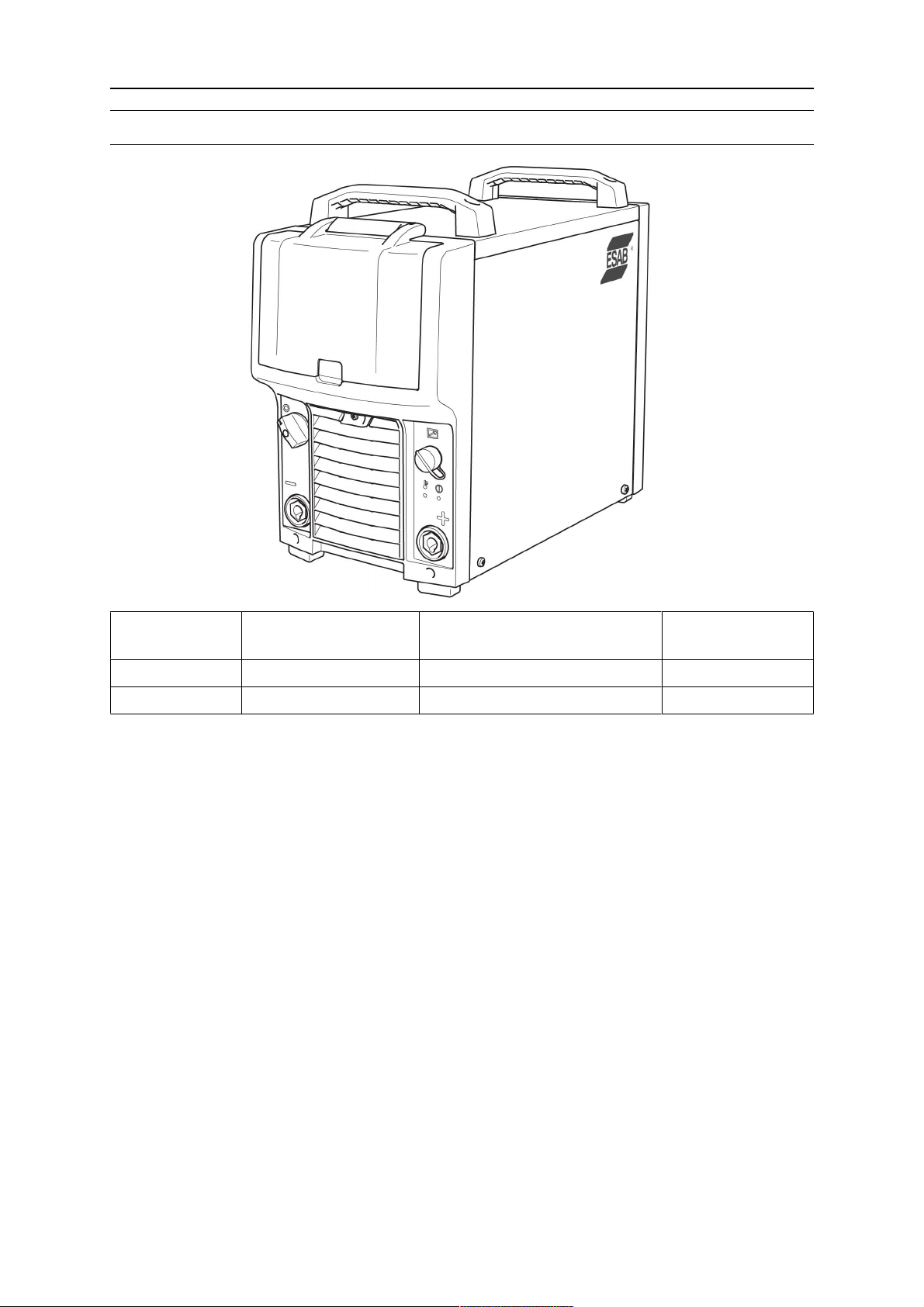

OBJEDNACÍ ČÍSLA

OBJEDNACÍ ČÍSLA

Ordering

Denomination Type Note

number

0465 152 883 Welding power source Aristo® Mig 4004i Pulse 400V version
0463 396 001 Spare parts list Aristo® Mig 4004i Pulse

Technická dokumentace je kdispozici prostřednictvím Internetu na stránkách www.esab.com

0463 431 001

- 21 -

© ESAB AB 2016

SEZNAM NÁHRADNÍCH DÍLŮ

SEZNAM NÁHRADNÍCH DÍLŮ

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 431 001

- 22 -

© ESAB AB 2016

PŘÍSLUŠENSTVÍ

PŘÍSLUŠENSTVÍ

0462 151 880 Trolley 11, 4-wheel

0460 564 880
0460 815 880

Trolley 8, 2-wheel
Shelf for YardFeed and MobileFeed

0460 565 880 Trolley

For use together with counter balance device

0461 310 880 Trolley adapter kit

For fitting of power source Mig4004i Pulse to
trolley 0460565880

0460 946 880 Stabilizer kit for counter balance (1)

Use together with trolley 0460 565 880




0458 705 880
0458 705 882

0463 431 001

Counter balance device
(includes mast and counter balance)

for 300 mm bobbin
for 440 mm bobbin

- 23 -

© ESAB AB 2016

PŘÍSLUŠENSTVÍ

0463 125 880 Trolley bracket

Option when no cooling unit is assembled

0460 526 881
0460 526 886
0460 526 891
0460 526 896
0460526 991
0460 526 996
0459 906 896

Feed 3004 U8

2

Feed 3004 U6
Feed 3004 U82, with water

Feed 3004 U6, with water
Feed 4804 U82, with water

Feed 4804 U6, with water
Yardfeed 2000, with water

0462 300 880 Cooling unit COOL 1

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780
0459 528 781

1.7 m

5 m
0459 528 782
0459 528 783
0459 528 784
0459 528 785

10 m

15 m

25 m

35 m

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790
0459 528 791
0459 528 792
0459 528 793
0459 528 794
0459 528 795

1.7 m

5 m

10 m

15 m

25 m

35 m

0463 431 001

- 24 -

© ESAB AB 2016

PŘÍSLUŠENSTVÍ

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage

MMA: current and arc force

TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of

current

0459 960 880
0459 960 881
0459 960 882

Remote control cable 10 pole - 4 pole

5 m

10 m

25 m

Informace o svařovacích hořácích PSF jsou uvedeny vsamostatné příručce.
Chcete-li další informace o příslušenství, obraťte se na nejbližšího prodejce společnosti

ESAB.

0463 431 001

- 25 -

© ESAB AB 2016

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna-Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V.
Heist-op-den-Berg
Tel: [phone]
Fax: [phone]

BULGARIA

ESAB Kft Representative Office
Sofia
Tel: [phone]
Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Vamberk
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Herlev
Tel: [phone]
Fax: [phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel: [phone]
Fax: [phone]

GERMANY

ESAB Welding and Cutting
GmbH
Solingen
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel: [phone]
Fax: [phone]

ITALY

ESAB Saldatura S.p.A.
Bareggio (Mi)
Tel: [phone]
Fax: [phone]

THE NETHERLANDS

ESAB Nederland B.V.
Amersfoort
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel: [phone]
Fax: [phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Romania Trading SRL
Bucharest
Tel: [phone]
Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel: [phone]
Fax: [phone]

SPAIN

ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel: [phone]
Fax: [phone]

ESAB International AB
Gothenburg
Tel: [phone]
Fax: [phone]

SWITZERLAND

ESAB Europe GmbH
Neuhof Business Center
Neuhofstr. 4
Tel: [phone]
Fax: [phone]

UKRAINE

ESAB Ukraine LLC
Kiev
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem-MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting
Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

AUSTRALIA

ESAB South Pacific
Archerfield BC QLD 4108
Tel: [phone]
Fax: [phone]

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
USJ
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel: [phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Africa

EGYPT

ESAB Egypt
Dokki-Cairo
Tel: [phone]
Fax: [phone]

SOUTH AFRICA

ESAB Africa Welding & Cutting
Ltd
Durbanvill 7570 - Cape Town
Tel: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

www.esab.com
