ESAB Aristo Mig 4004i Pulse Instruction manual [fr]

Aristo®

Mig4004iPulse

Manuel d'instructions

0463 431 001 FR 20160218 Valid for: serial no. 551-xxx-xxx

TABLE DES MATIÈRES

1 SÉCURITÉ ............................................................................................................ 4

1.1 Signification des symboles .................................................................................4

1.2 Précautions de sécurité.......................................................................................4

2 INTRODUCTION................................................................................................... 8

2.1 Équipement........................................................................................................... 8

3 CARACTÉRISTIQUES TECHNIQUES ................................................................. 9

4 INSTALLATION................................................................................................... 11

4.1 Emplacement...................................................................................................... 11

4.2 Instructions pour soulever l'appareil ............................................................... 11

4.3 Alimentation secteur.......................................................................................... 11

5 FONCTIONNEMENT........................................................................................... 15

5.1 Dispositifs de commande et raccordement.....................................................16

5.2 Symboles ............................................................................................................ 16

5.3 Raccordement des câbles de soudage et de retour .......................................16

5.4 Mise sous/hors tension .....................................................................................17

5.5 Contrôle du ventilateur ......................................................................................17

5.6 Protection thermique .........................................................................................17

5.7 VRD (Voltage Reduction Device - Dispositif de réduction de la

tension)............................................................................................................17

5.8 Commande à distance ....................................................................................... 17

5.9 des fils de soudage MIG/MAG et fourrés auto-protégés ................................17

6 ENTRETIEN ........................................................................................................ 18

6.1 Contrôle et nettoyage ........................................................................................18

6.2 Torche de soudage ............................................................................................18

7 DÉPANNAGE...................................................................................................... 19

8 COMMANDE DE PIÈCES DE RECHANGE .......................................................20

DIAGRAMME.............................................................................................................21

NUMÉROS DE COMMANDE ....................................................................................22

LISTE DES PIÈCES DE RECHANGE .......................................................................23

ACCESSOIRES .........................................................................................................24

Sous réserve de modifications techniques sans avertissement préalable.

0463 431 001 © ESAB AB 2016

1 SÉCURITÉ

1 SÉCURITÉ

1.1 Signification des symboles

Tels qu'utilisés dans ce manuel: Signifie Attention! Soyez vigilant!

DANGER!
Signifie dangers immédiats qui, s'ils ne sont pas évités, entraîneront

immédiatement de graves blessures ou le décès.

AVERTISSEMENT
Signifie risques potentiels qui pourraient entraîner des blessures ou le

décès.

ATTENTION!
Signifie risques qui pourraient entraîner des blessures légères.

AVERTISSEMENT

Avant toute utilisation, merci de lire et de comprendre le
contenu du manuel d'instructions et de respecter
l'ensemble des indications des étiquettes, les règles de
sécurité de l'employeur ainsi que les fiches de données
de sécurité (MSDS).

1.2 Précautions de sécurité

Il incombe à l'utilisateur des équipements ESAB de prendre toutes les mesures nécessaires
pour garantir la sécurité du personnel utilisant le système de soudage ou se trouvant à
proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce type
d'appareil. Le contenu de ces recommandations peut être considéré comme un complément
aux règles de sécurité en vigueur sur le lieu de travail.

Toutes les opérations doivent être exécutées par du personnel spécialisé qui maîtrise le
fonctionnement de l'équipement. Une utilisation incorrecte est susceptible de créer une
situation anormale comportant un risque de blessure ou de dégât matériel.

1. Toute personne utilisant l'équipement devra bien connaître:
○ son utilisation
○ l'emplacement de l'arrêt d'urgence
○ son fonctionnement
○ les règles de sécurité en vigueur
○ les procédés de soudage, de découpe et autres opérations applicables à

l'équipement

2. L'opérateur doit s'assurer des points suivants:
○ que personne ne se trouve dans la zone de travail au moment de la mise en service

de l'équipement;

○ que toutes les personnes à proximité de l'arc sont protégées dès l'amorçage de l'arc

ou l'actionnement de l'équipement.

0463 431 001

- 4 -

© ESAB AB 2016

1 SÉCURITÉ

3. Le poste de travail doit être:
○ adapté aux besoins,
○ à l'abri des courants d'air.

4. Équipement de protection:
○ Veillez à toujours porter l'équipement de protection recommandé, à savoir, des

lunettes, des vêtements ignifuges et des gants.

○ Ne portez pas de vêtements trop larges ni de ceinture, de bracelet, etc. pouvant

s'accrocher en cours d'opération ou occasionner des brûlures.

5. Mesures de précaution:
○ Vérifiez que les câbles sont bien raccordés;
○ Seul un électricien qualifié est habilité à intervenir sur les équipements haute

tension;

○ Un équipement de lutte contre l'incendie doit se trouver à proximité et être clairement

signalé;

○ N'effectuez pas de graissage ou d'entretien pendant le soudage.

AVERTISSEMENT

Le soudage à l'arc et la découpe sont sources de danger pour vous-même et
votre entourage. Prenez les précautions nécessaires pendant le soudage et la
découpe.

DÉCHARGE ÉLECTRIQUE - Danger de mort

• Installez l'équipement et assurez sa mise à la terre conformément au manuel
d'instructions.

• Ne touchez pas les parties conductrices, ni les électrodes à mains nues ou
avec des gants/vêtements humides.

• Portez une tenue isolante et isolez la zone de travail.

• Assurez-vous de travailler dans une position sûre.

CHAMPS ÉLECTRIQUES ET MAGNÉTIQUES - Nocifs

• Les soudeurs équipés de stimulateurs cardiaques doivent consulter leur
médecin avant d'effectuer le soudage. Les CEM peuvent interférer avec
certains stimulateurs cardiaques.

• L'exposition aux CEM peut avoir d'autres effets inconnus sur la santé.

• Les soudeurs doivent suivre la procédure suivante pour minimiser
l'exposition aux CEM:

○ Acheminez l'électrode et les câbles de travail du même côté de votre

corps. Sécurisez-les avec du ruban adhésif, si possible. Ne vous placez
pas entre la torche et les câbles de travail. N'enroulez jamais la torche ou
le câble de travail autour de votre corps. Maintenez la source
d'alimentation de soudage et les câbles le plus à l'écart possible de votre
corps.

○ Connectez le câble de travail à la pièce à souder, aussi près que possible

de la zone à souder.

0463 431 001

FUMÉES ET GAZ - Nocifs

• N'exposez pas votre visage aux fumées de soudage.

• Ventilez et/ou aspirez les fumées de soudage pour assurer un
environnement de travail sain.

- 5 -

© ESAB AB 2016

1 SÉCURITÉ

RAYONS DE L'ARC – Danger pour les yeux et la peau.

• Protégez-vos yeux et votre peau. Utilisez un écran de soudeur et portez des
gants et vêtements de protection.

• Protégez les personnes voisines par des rideaux ou écrans protecteurs
adéquats.

BRUIT - Le niveau élevé de bruit peut altérer les facultés auditives.

Utilisez une protection d'oreilles ou toute protection auditive similaire.

PIÈCES MOBILES - peuvent provoquer des blessures

• Maintenez tous les panneaux, portes et caches fermés et fermement en
place. Assurez-vous que seules des personnes qualifiées déposent les
caches en vue de la maintenance et du dépannage, si nécessaire. Reposez
les panneaux ou les caches et fermez les portes une fois l'entretien terminé
et avant de démarrer le moteur.

• Arrêtez le moteur avant d'installer ou de brancher l'unité.

• Maintenez les mains, cheveux, vêtements amples et outils à l'écart des
pièces mobiles.

RISQUE D'INCENDIE

• Les étincelles peuvent provoquer un incendie. Assurez-vous qu'aucun objet
inflammable ne se trouve à proximité.

• N'utilisez pas sur réservoirs fermés.

EN CAS DE DYSFONCTIONNEMENT - Faites appel à un technicien qualifié.
PROTÉGEZ-VOUS ET PROTÉGEZ VOTRE ENTOURAGE!

ATTENTION!

Ce produit est exclusivement destiné au soudage à l'arc.

AVERTISSEMENT

N'utilisez pas le générateur pour dégeler des canalisations.

ATTENTION!

Les équipements de classeA ne sont pas conçus pour
un usage résidentiel avec une alimentation secteur à
basse tension. Dans ces lieux, garantir la compatibilité
électromagnétique des équipements de classeA devient
difficile, dû à des perturbations par conduction et par
rayonnement.

0463 431 001

- 6 -

© ESAB AB 2016

1 SÉCURITÉ

REMARQUE
Jetez l'équipement électronique dans les centres de

recyclage agréés!

Conformément à la Directive européenne2012/19/EC
relative aux déchets d'équipements électriques et
électroniques et à sa transposition dans la législation
nationale en vigueur, les équipements électriques et/ou
électroniques parvenus en fin de vie doivent être confiés
à un centre de recyclage agréé.

En tant que responsable de l'équipement, il est de votre
responsabilité d'obtenir les informations nécessaires sur
les centres de recyclage agréés.

Pour plus d'informations, contactez votre fournisseur
ESAB le plus proche.

ESAB fournit tous les accessoires et équipements de protection nécessaires pour le
soudage.

0463 431 001

- 7 -

© ESAB AB 2016

2 INTRODUCTION

2 INTRODUCTION

Le Mig 4004i Pulse combiné avec U6 ou U82est doté d'un kit multi-processus prenant en
charge MMA, TIG, MIG/MAG et l'impulsion MIG.

Le générateur est conçu pour être utilisé avec le dévidoir Aristo® Feed 3004/4804 ou Aristo®
YardFeed 2000 et l'unité de refroidissement COOL 1. Aristo® Feed 3004/4804 est disponible
avec deux solutions opérationnelles, le panneau Aristo® U6 et le pendant Aristo® U82.

Aristo® YardFeed 2000 est disponible avec le panneau Aristo® U6.

Les accessoires ESAB correspondant à ce produit sont répertoriés au chapitre
«Accessoires» de ce manuel.

2.1 Équipement

Le générateur est fourni avec:

• un câble de retour de 5m avec pince de mise à la terre

• Mode d’emploi pour le générateur

0463 431 001

- 8 -

© ESAB AB 2016

3 CARACTÉRISTIQUES TECHNIQUES

3 CARACTÉRISTIQUES TECHNIQUES

Mig 4004i Pulse
Tension de secteur 380-460V, ± 10%, 3~50/60Hz
Alimentation secteur S

Courant primaire I

max

SCmin

5,8MVA

19 A

Alimentation sans charge 99 W
Plage de réglage (CC)

MIG/MAG 16A / 14,8 V - 400A / 34V
MMA 16A / 20,6 V - 400A / 36 V
TIG 4 A / 10,2 V - 400A / 26 V

Intensité maximale MIG/MAG

Facteur de marche 60 % 400 A/34,0 V
100% facteur de marche 300 A/29,0 V

Intensité maximale MMA au

Facteur de marche 60 % 400 A/36,0 V
100% facteur de marche 300 A/32,0 V

Intensité maximale (TIG) au

Facteur de marche 60 % 400 A/26,0 V
100% facteur de marche 300 A/22,0 V

Facteur de puissance au courant maximum 0,95
Rendement au courant maximum 89,5 %
Tension de circuit ouvert 55 V
Température de fonctionnement -10 à 40°C (14 à 104°F)
Température de transport -20 à 55°C (-4 à 131°F)
Pression acoustique constante au ralenti <70dB(A)
Dimensions, Lxlxh 445 × 250 × 380mm (24 × 9,8 × 15”)
Poids 45 kg (96lbs)
Classe d'isolation H
Classe de protection IP23
Classe d’utilisation

Alimentation secteur, S

sc min

Puissance minimale de court-circuit du réseau conformément à IEC61000-3-12

Facteur de marche

Le facteur de marche correspond au pourcentage d'une période de 10minutes pendant
laquelle le soudage ou la découpe est possible à une certaine charge sans provoquer de
surcharge. Le facteur de marche est valable à 40°C/104°F, ou à une température inférieure.

Classe de protection

Le code IP correspond à la classe de protection, c’est-à-dire au niveau de protection contre
les pénétrations d'eau ou d’autres éléments.

Les équipements portant l'indication IP23 sont conçus pour un usage intérieur et extérieur.

0463 431 001

- 9 -

© ESAB AB 2016

3 CARACTÉRISTIQUES TECHNIQUES

Classe d'application

Le symbole indique que le poste de soudage est conçu pour des utilisations dans les
zones présentant un risque électrique élevé.

0463 431 001

- 10 -

© ESAB AB 2016

4 INSTALLATION

4 INSTALLATION

L'installation doit être confiée à un professionnel.

ATTENTION!

Ce produit est conçu pour un usage industriel. En environnement domestique, il
est susceptible de provoquer des interférences radio. Il incombe à l'utilisateur de
prendre les mesures qui s'imposent.

4.1 Emplacement

Placez le générateur de soudage de telle manière que les tuyères d'entrée et de sortie de
l'air de refroidissement ne soient pas obstruées.

4.2 Instructions pour soulever l'appareil

4.3 Alimentation secteur

REMARQUE
Alimentation électrique requise

Cet équipement est conforme à la norme CEI61000-3-12, à condition que la
tension de court-circuit soit supérieure ou égale à S

entre l'alimentation utilisateur et le secteur. Le cas échéant, il incombe à
l'installateur ou à l'utilisateur de vérifier auprès du gestionnaire de réseau de
distribution que l'équipement est uniquement connecté à une alimentation avec
tension de court-circuit supérieure ou égale à S

techniques dans la section CARACTÉRISTIQUES TECHNIQUES.

0463 431 001

- 11 -

au point d'interface

scmin

. Voir les caractéristiques

scmin

© ESAB AB 2016

4 INSTALLATION

REMARQUE

La source d'alimentation peut être alimentée à partir d'un générateur. Pour plus
d'informations, contactez un agent agréé ESAB.

Vérifiez que le générateur est connecté à une tension d'alimentation secteur adaptée et qu'il
est protégé par un fusible de calibre approprié. Pour des raisons de protection, l'équipement
doit être relié à la terre, conformément aux réglementations en vigueur.

A. Plaque signalétique avec informations de

connexion

Calibre des fusibles et section minimale des câbles

Mig 4004i Pulse
Tension de secteur 380-460 V, +/- 10%, 3~50/60Hz
Section des câbles d’alimentation
Phase courant I

Uin 380 V 20 A

eff

4C 10AWG (4G4mm2)

Fusible limiteur de courant 20 A
Fusible à mini-disjoncteur de typeC 25 A
Phase courant I

Uin 400 V 19,2 A

eff

Fusible limiteur de courant 20 A
Fusible à mini-disjoncteur de typeC 25 A
Phase courant I

Uin 415 V 18 A

eff

Fusible limiteur de courant 20 A
Fusible à mini-disjoncteur de typeC 20 A
Phase courant I

Uin 440 V 17,6 A

eff

Fusible limiteur de courant 20 A
Fusible à mini-disjoncteur de typeC 20 A
Phase courant I

Uin 460 V 17 A

eff

Fusible limiteur de courant 20 A
Fusible à mini-disjoncteur de typeC 20 A

REMARQUE

La section des câbles secteur et les calibres de fusibles mentionnés ci-dessus
sont conformes aux normes suédoises. Veillez à utiliser le générateur dans le
respect des normes locales en vigueur.

0463 431 001

- 12 -

© ESAB AB 2016

4 INSTALLATION

Installation du câble d'alimentation

Si le câble d'alimentation doit être remplacé, la plaque inférieure doit être reliée à la terre de
manière adéquate. Voir sur les images ci-dessous pour savoir comment retirer le panneau
latéral et installer le câble d'alimentation. Aucun autre câble ne doit être raccordé à ce point
de connexion.

0463 431 001

- 13 -

© ESAB AB 2016

4 INSTALLATION

Instructions de connexion

Le générateur est livré avec un câble et une fiche d'alimentation connectés et agréé pour
400V. Si une tension d'alimentation du secteur différente est nécessaire, le câble du circuit
imprimé doit être déplacé et raccordé à la broche adéquate (voir illustration ci-dessous) et le
câble secteur doit être changé conformément aux normes en vigueur dans le pays où il est
utilisé. Cette manipulation doit être réalisée par des personnes ayant les connaissances
appropriées en électricité. Le générateur doit être déconnecté du secteur lors de cette
manipulation.

0463 431 001

- 14 -

© ESAB AB 2016

5 FONCTIONNEMENT

5 FONCTIONNEMENT

Les règles de sécurité générale relatives à la manipulation de l'équipement sont
indiquées dans le chapitre «Sécurité» de ce manuel. Lire ce chapitre de A à Z avant
de commencer à utiliser l'équipement!

AVERTISSEMENT

Fixez l'équipement, surtout
lorsque le sol est inégal ou en
pente.

REMARQUE

Pour obtenir les meilleurs résultats possible, la longueur des câbles de soudage
et de retour ne doit pas excéder 10m (33pouces).

0463 431 001

- 15 -

© ESAB AB 2016

5 FONCTIONNEMENT

5.1 Dispositifs de commande et raccordement

1. Interrupteur tension d’alimentation, 0 / 1 5. Borne de soudage positive: Câble de

soudage

2. Connexion pour l’unité de refroidissement,

le dévidoir ou l’unité de commande à
distance

3. Témoin LED, protection thermique 7. Fusible (10A) d'alimentation (42V) du

4. Témoin LED, alimentation ON 8. Câble d'alimentation secteur

6. Borne de soudage négative: Câble de

retour

dévidoir

5.2 Symboles

Télécommande (2) Surchauffe (3)

Alimentation ON (4)

5.3 Raccordement des câbles de soudage et de retour

Le générateur possède deux sorties: une borne positive (+) et une borne négative (-),
permettant de connecter les câbles de soudage et de retour.

Connectez le câble de retour sur la borne négative du générateur. Fixer la pince du câble de
retour sur la pièce à travailler en veillant à ce qu’il y ait un bon contact entre la pièce et la
sortie du câble de retour sur le générateur.

Intensité maximale recommandée pour les câbles de branchement

I

max

450A (facteur de marche de 60%)
350 A (facteur de marche de 100%)

Épaisseur du câble Longueur du câble

70 mm

2

(6,6pieds- 114,8pieds)

2 - 35m

550 A (facteur de marche de 60%)
430 A (facteur de marche de 100%)

0463 431 001

- 16 -

95 mm

2

2 - 35m

(6,6pieds- 114,8pieds)

© ESAB AB 2016

5 FONCTIONNEMENT

Facteur de marche

Le facteur de marche correspond au pourcentage d'une période de 10minutes pendant
laquelle le soudage ou la découpe est possible à une certaine charge sans provoquer de
surcharge. Le facteur de marche est valable à 40°C (104°F).

5.4 Mise sous/hors tension

Pour mettre le générateur sous tension, mettre l'interrupteur (1) en position «1». Pour
mettre le générateur hors tension, mettre l'interrupteur (1) en position«0». Que l'unité ait
été arrêtée normalement ou par une coupure du générateur, elle conserve les paramètres de
soudage pour une utilisation ultérieure.

5.5 Contrôle du ventilateur

Les ventilateurs du générateur sont connectés à une minuterie et continuent à fonctionner
pendant 6,5minutes après l'arrêt du soudage, puis l'unité passe en mode d'économie
d'énergie. Les ventilateurs redémarrent à la reprise du soudage. Pour des courants de
soudage jusqu’à 150 A, les ventilateurs tournent à vitesse réduite ; ils fonctionnent à plein
rendement pour des courants supérieurs.

ATTENTION!

Les ventilateurs peuvent démarrer à tout moment pour éviter la surchauffe du
générateur.

5.6 Protection thermique

Le générateur est pourvu d’un circuit de protection thermique qui se déclenche quand la
température interne est trop élevée. Dans ce cas, le courant de soudage s'interrompt et un
code d'erreur apparaît sur le panneau de commande. La protection thermique reprend
automatiquement son état initial lorsque la température est redescendue dans la plage de
températures de fonctionnement normale.

5.7 VRD (Voltage Reduction Device - Dispositif de réduction de la tension)

La fonction VRD veille à ce que la tension en circuit ouvert ne dépasse pas les 35 V
lorsqu’aucun soudage n’est en cours. La LED VRD est allumée lorsque la fonction VRD est
activée. La fonction VRD doit être activée avec ESAT par un technicien qualifié.

La fonction VRD est bloquée lorsque le système détecte que le soudage a commencé.

5.8 Commande à distance

Pour plus d'informations sur l'utilisation de la commande à distance, voir le mode d'emploi du
panneau de commande.

5.9 des fils de soudage MIG/MAG et fourrés auto-protégés

Un arc fait fondre le fil alimenté en continu. Le bain de soudage est protégé par un gaz
inerte. Pour le soudage MIG/MAG avec un fil fourré auto-protégé, le générateur est livré
avec :

• un dévidoir

• une torche de soudage

• un câble de connexion entre le générateur et le dévidoir

• bouteille de gaz inerte.

0463 431 001

- 17 -

© ESAB AB 2016

6 ENTRETIEN

6 ENTRETIEN

REMARQUE

Un entretien régulier garantit la sécurité et la fiabilité du matériel.

Seuls des électriciens spécialisés (personnel agréé) sont habilités à démonter les plaques de
sécurité, et à effectuer les travaux d'entretien, de maintenance et de réparation des
équipements de soudage.

Pour obtenir des informations au sujet de l'unité de refroidissement, voir le manuel
d'instructions de l'unité de refroidissement.

ATTENTION!

Toute promesse de garantie de la part du fournisseur cesse d'être applicable si le
client tente la moindre action pour réparer lui-même un défaut du produit durant
la période de garantie.

6.1 Contrôle et nettoyage

Vérifiez régulièrement l'état de propreté du générateur.
Nettoyez-le régulièrement à l’air sec comprimé, à pression modérée. Augmentez la

fréquence de nettoyage dans les environnements sales
pour éviter les risques de surchauffe due au colmatage des orifices d’aération. Pour éviter

cela, le filtre à air doit être nettoyé régulièrement. Le filtre se compose d'un grand et d'un
petit crible. S'assurer que le grand crible est installé sur la partie la plus haute du générateur
et le petit crible sur la partie la plus profonde du générateur.

Remplacement et nettoyage du filtre à poussière:

1. Dégager le filtre à poussière comme illustré.

2. Le nettoyer à l’air comprimé (pression réduite).

3. Veiller à placer le filtre le plus fin du côté de la grille.

4. Remettre le filtre en place.

6.2 Torche de soudage

Pour éviter tout problème, nettoyez et remplacez régulièrement les pièces d'usure.

0463 431 001

- 18 -

© ESAB AB 2016

7 DÉPANNAGE

7 DÉPANNAGE

Avant de faire appel à un technicien spécialisé, vérifier les quelques points suivants :

Type d’erreur Actions

Pas d’arc • Vérifier que l'alimentation secteur est

sous tension.

• Vérifier la connexion correcte des câbles
secteur, de courant de soudage et de
retour.

• Vérifier le réglage de la tension.

• Vérifier les fusibles de l'alimentation
secteur.

Le courant de soudage s'interrompt pendant
le travail.

• Vérifier que la protection thermique s'est
déclenchée (la LED orange située à
l'avant est allumée(3))

• Vérifier les fusibles d'alimentation du
secteur si le témoin d'alimentation
LED(4) n'est pas allumé.

• Vérifier que le câble de retour indiqué est
correctement branché.

La protection thermique se déclenche
fréquemment

• Vérifiez que les filtres à air ne sont pas
encrassés.

• Vérifier que la puissance nominale du
générateur n’est pas dépassée (c.à.d.
que l’appareil n’est pas en surcharge).

• Vérifier que la température ambiante ne
dépasse pas le facteur de marche réglé à
40°C/104°F.

Soudage médiocre. • Vérifier la connexion du câble de soudage

et du câble de retour.

• Vérifier le réglage de la tension.

• Vérifiez que les fils de soudage utilisés
sont appropriés.

• Vérifier les fusibles de l'alimentation
secteur.

Rien ne se passe lorsque la gâchette de
torche de soudage est pressée.

0463 431 001

• Vérifier le fusible sur la partie arrière du
générateur.

• Vérifier si les câbles de soudage et de
retour sont endommagés.

• Vérifier que le dévidoir fonctionne
correctement. Voir le manuel
d'instructions du dévidoir.

- 19 -

© ESAB AB 2016

8 COMMANDE DE PIÈCES DE RECHANGE

8 COMMANDE DE PIÈCES DE RECHANGE

ATTENTION!

Les interventions électriques et les travaux de réparation doivent être confiés à
un technicien spécialisé ESAB agréé. Utilisez exclusivement des pièces de
rechange et pièces d'usure ESAB d'origine.

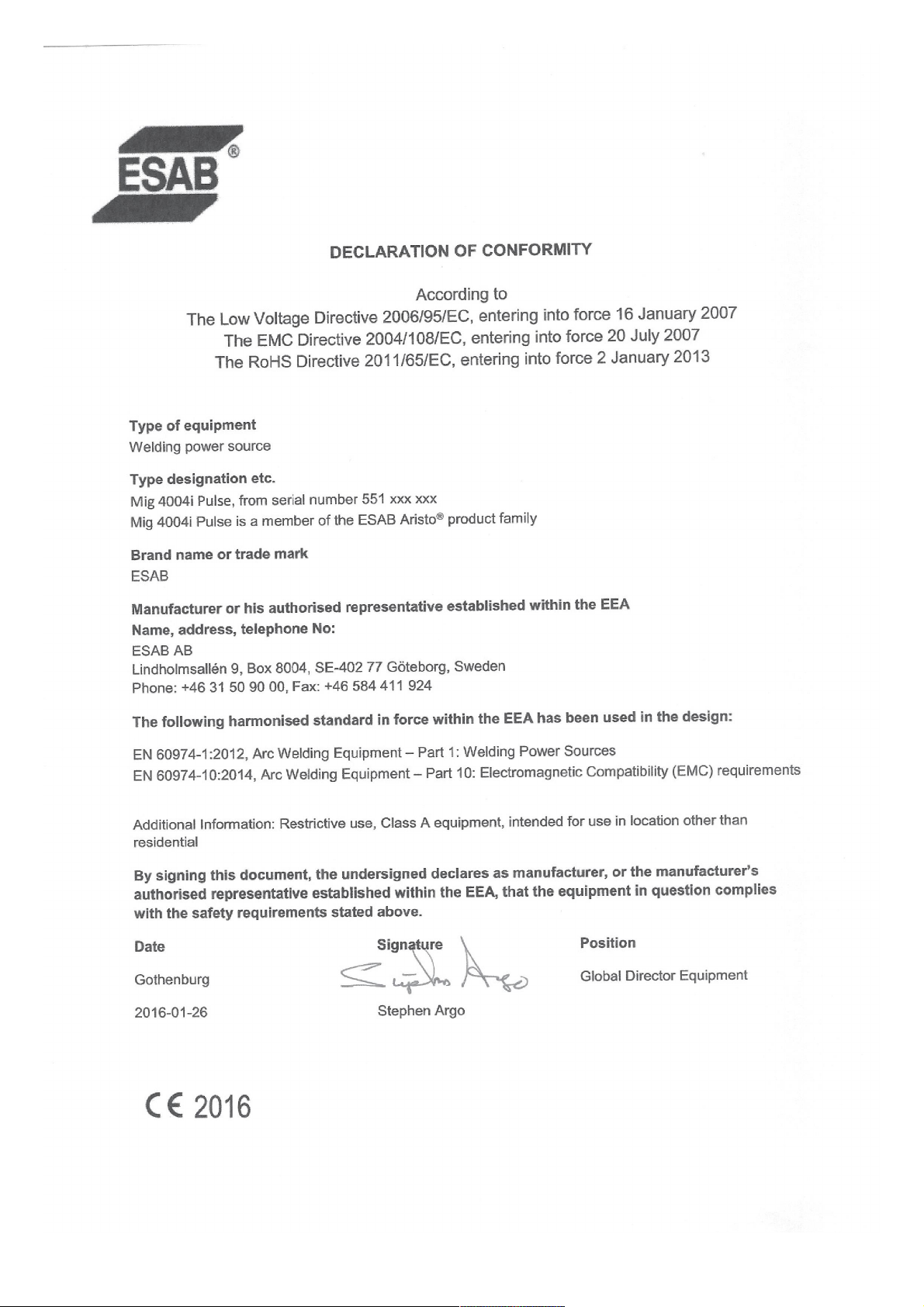

Mig 4004i Pulse est conçu et testé conformément aux normes internationales et
européennes CEI-/EN 60974-1 et CEI-/EN 60974-10. Il incombe aux responsables des
entretiens et des réparations de s'assurer que les produits restent conformes aux normes
susmentionnées après leur intervention.

Les pièces de rechange peuvent être commandées auprès de votre distributeur ESAB. Voir
la quatrième de couverture de ce document. À la commande, mentionnez le type de produit,
le numéro de série, la désignation et la référence correspondant à la liste des pièces. Cette
information permet un meilleur traitement des commandes et garantit la conformité de la
livraison.

0463 431 001

- 20 -

© ESAB AB 2016

DIAGRAMME

DIAGRAMME

0463 431 001

- 21 -

© ESAB AB 2016

NUMÉROS DE COMMANDE

NUMÉROS DE COMMANDE

Ordering

Denomination Type Note

number

0465 152 883 Welding power source Aristo® Mig 4004i Pulse 400V version
0463 396 001 Spare parts list Aristo® Mig 4004i Pulse

De la documentation technique est disponible en ligne à l'adresse: www.esab.com

0463 431 001

- 22 -

© ESAB AB 2016

LISTE DES PIÈCES DE RECHANGE

LISTE DES PIÈCES DE RECHANGE

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 431 001

- 23 -

© ESAB AB 2016

ACCESSOIRES

ACCESSOIRES

0462 151 880 Trolley 11, 4-wheel

0460564880
0460 815 880

Trolley 8, 2-wheel
Shelf for YardFeed and MobileFeed

0460565880 Trolley

For use together with counter balance device

0461310880 Trolley adapter kit

For fitting of power source Mig4004i Pulse to
trolley 0460565880

0460 946 880 Stabilizer kit for counter balance (1)

Use together with trolley 0460 565 880




0458 705 880
0458 705 882

0463 431 001

Counter balance device
(includes mast and counter balance)

for 300 mm bobbin
for 440 mm bobbin

- 24 -

© ESAB AB 2016

ACCESSOIRES

0463125880 Trolley bracket

Option when no cooling unit is assembled

0460526881
0460 526 886
0460526891
0460 526 896
0460526 991
0460 526 996
0459906896

Feed 3004 U8

2

Feed 3004 U6
Feed 3004 U82, with water

Feed 3004 U6, with water
Feed 4804 U82, with water

Feed 4804 U6, with water
Yardfeed 2000, with water

0462 300 880 Cooling unit COOL 1

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780
0459 528 781

1.7 m

5 m
0459 528 782
0459 528 783
0459 528 784
0459 528 785

10 m

15 m

25 m

35 m

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790
0459 528 791
0459 528 792
0459 528 793
0459 528 794
0459 528 795

1.7 m

5 m

10 m

15 m

25 m

35 m

0463 431 001

- 25 -

© ESAB AB 2016

ACCESSOIRES

Remote controls

0459491880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage

MMA: current and arc force

TIG: current, pulse and background current

0459491883 Remote control unit AT1 CAN

MMA and TIG: current

0459491884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of

current

0459 960 880
0459 960 881
0459 960 882

Remote control cable 10 pole - 4 pole

5 m

10 m

25 m

Des informations sur les torches de soudagePSF sont disponibles dans des brochures
individuelles.

Pour de plus amples informations sur les accessoires, veuillez contacter l'agenceESAB la
plus proche de chez vous.

0463 431 001

- 26 -

© ESAB AB 2016

ACCESSOIRES

0463 431 001

- 27 -

© ESAB AB 2016

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna-Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V.
Heist-op-den-Berg
Tel: [phone]
Fax: [phone]

BULGARIA

ESAB Kft Representative Office
Sofia
Tel: [phone]
Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Vamberk
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Herlev
Tel: [phone]
Fax: [phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel: [phone]
Fax: [phone]

GERMANY

ESAB Welding and Cutting
GmbH
Solingen
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel: [phone]
Fax: [phone]

ITALY

ESAB Saldatura S.p.A.
Bareggio (Mi)
Tel: [phone]
Fax: [phone]

THE NETHERLANDS

ESAB Nederland B.V.
Amersfoort
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel: [phone]
Fax: [phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Romania Trading SRL
Bucharest
Tel: [phone]
Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel: [phone]
Fax: [phone]

SPAIN

ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel: [phone]
Fax: [phone]

ESAB International AB
Gothenburg
Tel: [phone]
Fax: [phone]

SWITZERLAND

ESAB Europe GmbH
Neuhof Business Center
Neuhofstr. 4
Tel: [phone]
Fax: [phone]

UKRAINE

ESAB Ukraine LLC
Kiev
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem-MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting
Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

AUSTRALIA

ESAB South Pacific
Archerfield BC QLD 4108
Tel: [phone]
Fax: [phone]

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
USJ
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel: [phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Africa

EGYPT

ESAB Egypt
Dokki-Cairo
Tel: [phone]
Fax: [phone]

SOUTH AFRICA

ESAB Africa Welding & Cutting
Ltd
Durbanvill 7570 - Cape Town
Tel: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

www.esab.com
