ESAB Aristo Mig 4004i Pulse Instruction manual [pt]

Aristo®

Mig4004iPulse

Manual de instruções

0463 431 001 PT 20160218 Valid for: serial no. 551-xxx-xxx

ÍNDICE

1 SEGURANÇA ....................................................................................................... 4

1.1 Significado dos símbolos....................................................................................4

1.2 Precauções de segurança ...................................................................................4

2 INTRODUÇÃO ...................................................................................................... 8

2.1 Equipamento ........................................................................................................8

3 DADOS TÉCNICOS .............................................................................................. 9

4 INSTALAÇÃO ..................................................................................................... 11

4.1 Localização......................................................................................................... 11

4.2 Instruções de elevação...................................................................................... 11

4.3 Alimentação da rede .......................................................................................... 11

5 FUNCIONAMENTO............................................................................................. 15

5.1 Ligações e dispositivos de controlo ................................................................16

5.2 Símbolos ............................................................................................................. 16

5.3 Ligação do cabo de soldadura e de retorno....................................................16

5.4 Ligar/desligar a fonte de alimentação..............................................................17

5.5 Controlo do ventilador.......................................................................................17

5.6 Protecção térmica ..............................................................................................17

5.7 VRD (Dispositivo de redução de tensão) ......................................................... 17

5.8 Unidade do controlo remoto .............................................................................17

5.9 Soldadura MIG/MAG e soldadura com fio com núcleo com blindagem

própria ............................................................................................................. 17

6 MANUTENÇÃO................................................................................................... 19

6.1 Inspeção e limpeza ............................................................................................ 19

6.2 Maçarico de soldadura ......................................................................................20

7 DETEÇÃO DE AVARIAS .................................................................................... 21

8 ENCOMENDAR PEÇAS SOBRESSELENTES..................................................22

DIAGRAMA................................................................................................................23

NÚMEROS DE ENCOMENDA ..................................................................................24

LISTA DE PEÇAS SOBRESSELENTES...................................................................25

ACESSÓRIOS ........................................................................................................... 26

Reservamo-nos o direito de alterar as especificações sem aviso prévio.

0463 431 001 © ESAB AB 2016

1 SEGURANÇA

1 SEGURANÇA

1.1 Significado dos símbolos

Conforme utilizados ao longo deste manual, significam que deve ter atenção e estar
alerta!

PERIGO!
Indica perigos imediatos que, se não forem evitados, resultarão em

ferimentos pessoais graves ou fatais.

AVISO!
Indica potenciais perigos que poderão resultar em ferimentos pessoais ou

fatais.

CUIDADO!
Indica perigos que poderão resultar em ferimentos pessoais menores.

AVISO!

Antes de utilizar, leia e compreenda o manual de
instruções e respeite todas as etiquetas, as práticas de
segurança do empregador e as fichas de dados de
segurança (MSDS).

1.2 Precauções de segurança

São os utilizadores de equipamento ESAB a quem em última análise cabe a
responsabilidade de assegurar que qualquer pessoa que trabalhe no equipamento ou
próximo do mesmo respeita todas as medidas de precaução de segurança pertinentes. As
medidas de precaução de segurança têm de satisfazer os requisitos que se aplicam a este
tipo de equipamento. Além dos regulamentos normais aplicáveis ao local de trabalho, devem
respeitar-se as seguintes recomendações.

Todo o trabalho deve ser executado por pessoal especializado, bem familiarizado com o
funcionamento do equipamento. A utilização incorreta do equipamento pode resultar em
situações perigosas que podem dar origem a ferimentos no operador e danos no
equipamento.

1. Qualquer pessoa que utilize o equipamento tem de estar familiarizada com:
○ a utilização do equipamento
○ a localização das paragens de emergência
○ o funcionamento do equipamento
○ as medidas de precaução de segurança pertinentes
○ soldadura e corte ou outra operação aplicável do equipamento

2. O operador deve certificar-se de que:
○ dentro da área de funcionamento do equipamento, aquando da sua colocação em

funcionamento, apenas estão pessoas autorizadas

○ ninguém está desprotegido quando se forma o arco ou se inicia o trabalho com o

equipamento

0463 431 001

- 4 -

© ESAB AB 2016

1 SEGURANÇA

3. O local de trabalho deverá satisfazer os seguintes requisitos:
○ ser adequado ao fim a que se destina
○ não ter correntes de ar

4. Equipamento de segurança pessoal:
○ Use sempre o equipamento de segurança pessoal recomendado como, por exemplo,

óculos de segurança, vestuário à prova de chama, luvas de segurança

○ Não use artigos largos ou soltos como, por exemplo, lenços ou cachecóis, pulseiras,

anéis, etc., que possam ser apanhados pelo equipamento ou provocar queimaduras

5. Precauções gerais:
○ Certifique-se de que o cabo de retorno está bem ligado
○ O trabalho em equipamento de alta tensão só pode ser executado por um

eletricista qualificado

○ O equipamento de extinção de incêndios apropriado tem de estar claramente

identificado e em local próximo

○ A lubrificação e a manutenção nãopodem ser executadas no equipamento durante o

seu funcionamento

AVISO!

A soldadura por arco e o corte acarretam perigos para si e para os outros. Tome
as precauções adequadas sempre que soldar e cortar.

CHOQUE ELÉTRICO – Pode matar

• Instale a unidade e ligue-a à terra de acordo com o manual de instruções

• Não toque em peças elétricas ou em elétrodos com carga com a pele
desprotegida, com luvas molhadas ou roupas molhadas

• Isole-se a si próprio da peça de trabalho e da terra.

• Certifique-se de que a sua posição de trabalho é segura

CAMPOS ELÉTRICOS E MAGNÉTICOS – Podem ser perigosos para a
saúde

• Os soldadores portadores de "pacemakers" devem contactar o seu médico
antes de realizar trabalhos de soldadura. Os campos elétricos e magnéticos
(EMF) podem provocar interferências em alguns "pacemakers".

• A exposição a campos elétricos e magnéticos (EMF) pode ter outros efeitos
sobre a saúde que são desconhecidos.

• Os soldadores devem seguir os seguintes procedimentos para minimizar a
exposição a campos elétricos e magnéticos (EMF):

○ Encaminhe conjuntamente o elétrodo e os cabos de trabalho no mesmo

lado do seu corpo. Prenda-os com fita adesiva sempre que possível. Não
coloque o seu corpo entre o maçarico e os cabos de trabalho. Nunca
enrole o maçarico nem o cabo de trabalho em redor do seu corpo.
Mantenha a fonte de alimentação de soldadura e os cabos tão longe do
seu corpo quanto possível.

○ Ligue o cabo de trabalho à peça de trabalho tão perto quanto possível da

área a ser soldada.

0463 431 001

FUMOS E GASES – Podem ser perigosos para a saúde

• Mantenha a cabeça afastada dos fumos

• Utilize ventilação ou extração no arco, ou ambos, para manter os fumos e os
gases longe da sua zona de respiração e da área em geral

- 5 -

© ESAB AB 2016

1 SEGURANÇA

RAIOS DO ARCO – Podem ferir os olhos e queimar a pele

• Proteja os olhos e o corpo. Utilize as proteções para soldadura e lentes de
filtro corretas e use vestuário de proteção

• Proteja as pessoas em volta com proteções ou cortinas adequadas

RUÍDO – O ruído excessivo pode provocar danos na audição

Proteja os ouvidos. Utilize protetores auriculares ou outro tipo de proteção
auricular.

PEÇAS MÓVEIS - Podem provocar ferimentos

• Mantenha todas as portas, painéis e tampas fechados e fixos no devido
lugar. Permita apenas a remoção de tampas para a realização de trabalhos
de manutenção e resolução de problemas por pessoas qualificadas,
conforme necessário. Volte a colocar os painéis ou as tampas e feche as
portas quando terminar os trabalhos de manutenção e antes de ligar o
motor.

• Desligue o motor antes de instalar ou de ligar a unidade.

• Mantenha as mãos, o cabelo, o vestuário largo e as ferramentas afastados
de peças móveis.

PERIGO DE INCÊNDIO

• As faíscas (fagulhas) podem provocar incêndios. Por isso, certifique-se de
que não existem materiais inflamáveis por perto

• Não utilizar em compartimentos fechados.

AVARIAS - Peça a assistência de um perito caso surja uma avaria.
PROTEJA-SE A SI E AOS OUTROS!

CUIDADO!

Este produto foi concebido exclusivamente para soldadura por arco elétrico.

AVISO!

Não utilize a fonte de alimentação para descongelar tubos congelados.

CUIDADO!

O equipamento de Classe A não se destina a ser
utilizado em zonas residenciais onde a alimentação
elétrica seja fornecida pela rede pública de baixa tensão.
Poderá haver dificuldades em garantir a compatibilidade
eletromagnética de equipamento de Classe A nessas
zonas devido a perturbações conduzidas bem como a
perturbações radiadas.

0463 431 001

- 6 -

© ESAB AB 2016

1 SEGURANÇA

NOTA!
Eliminação de equipamento eletrónico nas

instalações de reciclagem!

De acordo com a Diretiva Europeia 2012/19/CE relativa
a resíduos de equipamentos elétricos e eletrónicos e
respetiva implementação em conformidade com o direito
nacional, o equipamento elétrico e/ou eletrónico que
atingiu o fim da sua vida útil deve ser eliminado em
instalações de reciclagem.

Como responsável pelo equipamento, faz parte das suas
funções informar-se sobre estações de recolha
aprovadas.

Para mais informações, contacte o revendedor ESAB
mais perto de si.

A ESAB pode fornecer-lhe toda a proteção e acessórios de soldadura necessários.

0463 431 001

- 7 -

© ESAB AB 2016

2 INTRODUÇÃO

2 INTRODUÇÃO

Combinada com o U6 ou U82, a Mig 4004i Pulse oferece um pacote completo de processos
múltiplos que suporta MMA, TIG, MIG/MAG e pulse MIG.

A fonte de alimentação destina-se a ser utilizada com o alimentador de fio Aristo® Feed
3004/4804 ou Aristo® YardFeed 2000 e a unidade de arrefecimento COOL 1. O Aristo®
Feed 3004/48044 está disponível com duas soluções operacionais, o painel Aristo® U6 e o
painel Aristo® U82. O Aristo® YardFeed 2000 está disponível com o painel Aristo® U6.

Os acessórios da ESAB para o produto encontram-se no capítulo "ACESSÓRIOS"
deste manual.

2.1 Equipamento

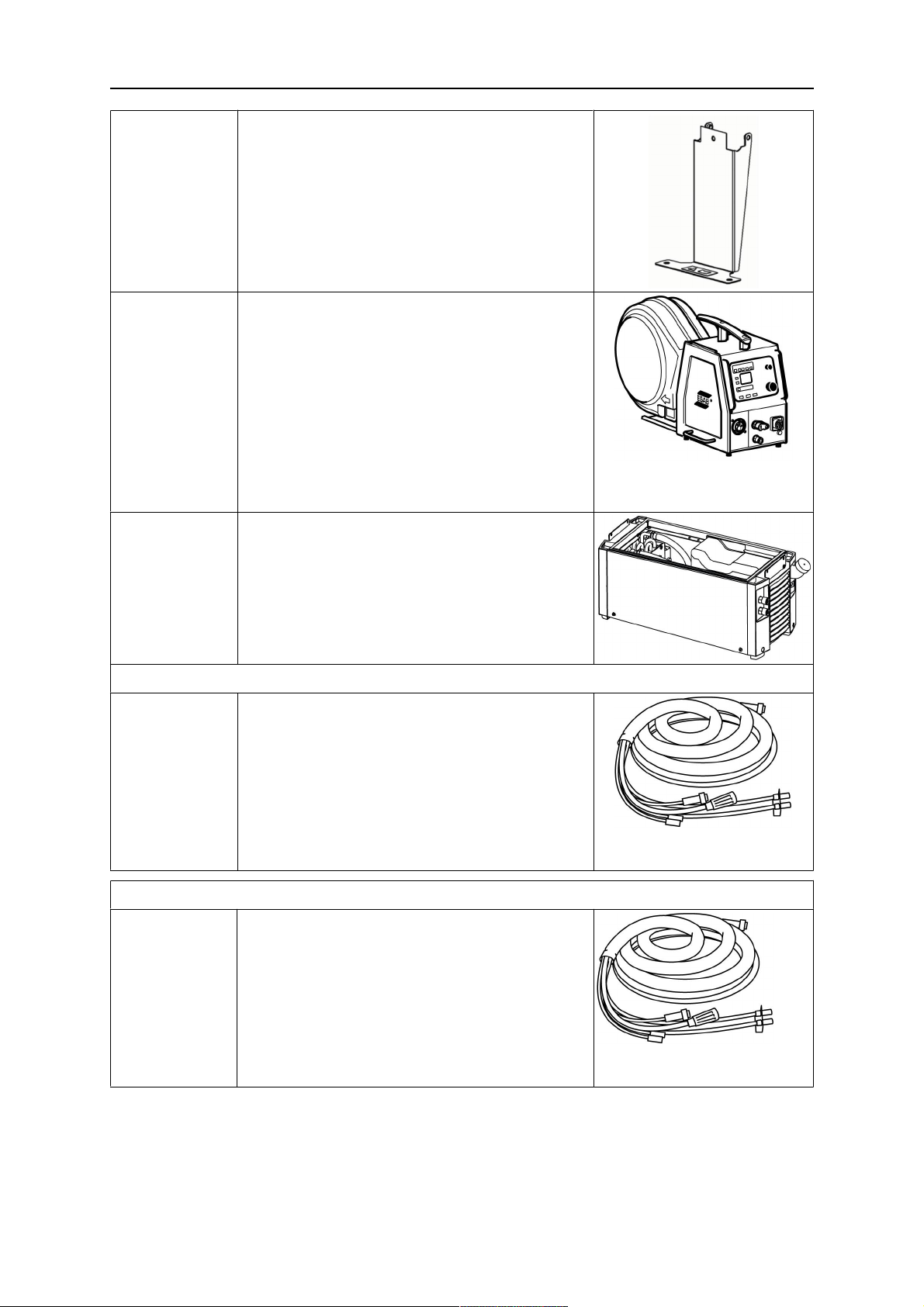

A fonte de alimentação é fornecida com:

• cabo de retorno de 5 m com braçadeira de terra

• manual de instruções para a fonte de alimentação para soldadura

0463 431 001

- 8 -

© ESAB AB 2016

3 DADOS TÉCNICOS

3 DADOS TÉCNICOS

Mig 4004i Pulse
Tensão da rede de alimentação 380 - 460V, ± 10%, 3 ~ 50/60Hz
Alimentação de rede S

Corrente primária I

máx

scmin

5,8 MVA

19 A

Alimentação em vazio 99 W
Variação dos parâmetros (CC)

MIG/MAG 16A/14,8V - 400A/34V
MMA 16A/20,6V - 400A/36V
TIG 4A/10,2V - 400A/26V

Carga permitida a MIG/MAG

60% do ciclo de trabalho 400 A/34,0 V
100% do ciclo de serviço 300 A/29,0 V

Carga permitida a MMA

60% do ciclo de trabalho 400 A/36,0 V
100% do ciclo de serviço 300 A/32,0 V

Carga permitida a TIG

60% do ciclo de trabalho 400 A/26,0 V
100% do ciclo de serviço 300 A/22,0 V

Fator de potência à corrente máxima 0,95
Eficiência à corrente máxima 89,5 %
Tensão em circuito aberto 55 V
Temperatura de funcionamento -10 a 40 °C (14 a 104 °F)
Temperatura de transporte -20 a 55 °C (-4 a 131 °F)
Pressão sonora constante ao ralenti <70 dB (A)
Dimensões cxlxa 445 × 250 × 380 mm (24,0 × 9,8 × 15”)
Peso 45 kg (96 lbs)
Classe de isolamento H
Classe de blindagem IP23
Classe de aplicação

Alimentação da rede pública, S

sc min

Potência mínima de curto-circuito na rede de acordo com a norma IEC 61000-3-12.

Ciclo de serviço

O ciclo de serviço refere-se ao tempo em percentagem de um período de dez minutos em
que é possível soldar ou cortar com uma determinada carga sem sobrecarga. O ciclo de
serviço é válido para temperaturas de 40 °C/104 °F ou inferiores.

Classe de blindagem

O código IP indica a classe de blindagem, isto é, o grau de proteção contra a penetração de
objetos sólidos ou de água.

O equipamento marcado com IP23 foi concebido para ser utilizado no interior e no exterior.

0463 431 001

- 9 -

© ESAB AB 2016
